MANUAL DE USUARIO MECABLITZ 44 AF-4 O METZ

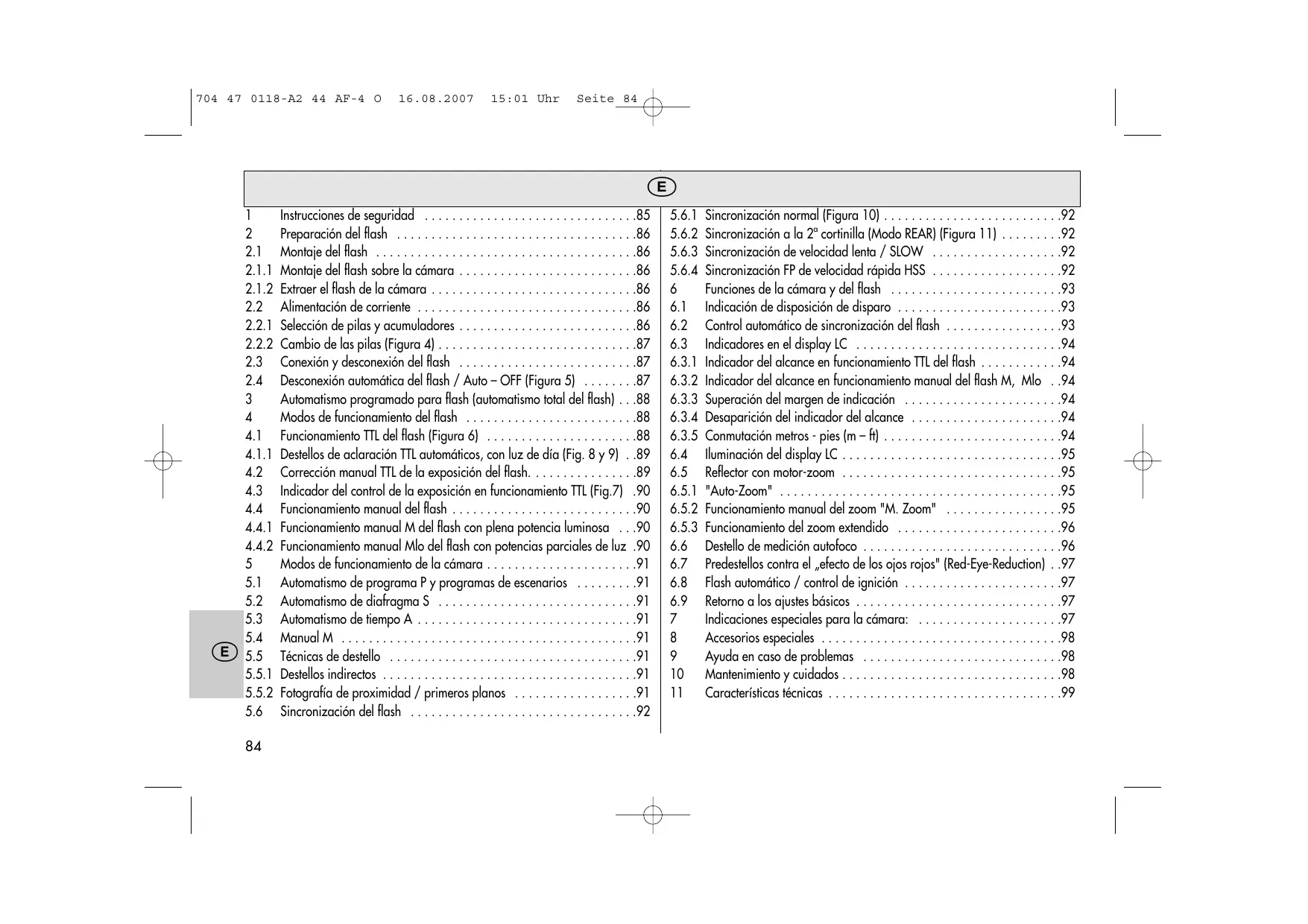

• Instrucciones de seguridad p. 85
• Preparación del flash p. 86
• Montaje del flash p. 86
• Montaje del flash sobre la cámara p. 86
• Extraer el flash de la cámara p. 86
• Alimentación de corriente p. 86
• Selección de pilas y acumuladores p. 86
• Cambio de las pilas (Figura 4) p. 87
• Conexión y desconexión del flash p. 87
• Desconexión automática del flash / Auto – OFF (Figura 5) p. 87
• Automatismo programado para flash (automatismo total del flash) p. 88
• Modos de funcionamiento del flash p. 88
• Funcionamiento TTL del flash (Figura 6) p. 88
• Destellos de aclaración TTL automáticos, con luz de día (Fig. 8 y 9) p. 89
• Corrección manual TTL de la exposición del flash p. 89
• Indicador del control de la exposición en funcionamiento TTL (Fig.7) .90 Funcionamiento manual del flash p. 90
• Funcionamiento manual M del flash con plena potencia luminosa p. 90
• Funcionamiento manual Mlo del flash con potencias parciales de luz .90 Modos de funcionamiento de la cámara p. 91
• Automatismo de programa P y programas de escenarios p. 91
• Automatismo de diafragma S p. 91
• Automatismo de tiempo A p. 91
• Manual M p. 91
• Técnicas de destello p. 91
• Destellos indirectos p. 91
• Fotografía de proximidad / primeros planos p. 91
• Sincronización del flash p. 92
• Sincronización normal (Figura 10) p. 92
• Sincronización a la 2ª cortinilla (Modo REAR) (Figura 11) p. 92
• Sincronización de velocidad lenta / SLOW p. 92
• Sincronización FP de velocidad rápida HSS p. 92
• Funciones de la cámara y del flash p. 93
• Indicación de disposición de disparo p. 93
• Control automático de sincronización del flash p. 93
• Indicadores en el display LC p. 94
• Indicador del alcance en funcionamiento TTL del flash p. 94
• Indicador del alcance en funcionamiento manual del flash M, Mlo p. 94
• Superación del margen de indicación p. 94
• Desaparición del indicador del alcance p. 94
• Conmutación metros - pies (m – ft) p. 94
• Iluminación del display LC p. 95
• Reflector con motor-zoom p. 95
• "Auto-Zoom" p. 95
• Funcionamiento manual del zoom "M. Zoom" p. 95
• Funcionamiento del zoom extendido p. 96
• Destello de medición autofoco p. 96
• Predestellos contra el „efecto de los ojos rojos" (Red-Eye-Reduction) p. 97
• Flash automático / control de ignición p. 97
• Retorno a los ajustes básicos p. 97
• Indicaciones especiales para la cámara: p. 97
• Accesorios especiales p. 98
• Ayuda en caso de problemas p. 98
• Mantenimiento y cuidados p. 98
• Características técnicas 704 47 0118-A2 44 AF-4 O p. 99

15:01 Uhr Seite 85 Introducción Le agradecemos que se haya decidido por un producto Metz y nos complace saludarle como cliente de nuestra marca. Como es natural, deseará ponerlo en funcionamiento cuanto ante, pero le recomendamos leer primeramente estas instrucciones, pues sólo así podrá aprender a manejarlo correctamente. Este flash es apropiado para cámaras digitales Olympus con control TTL del flash. ¡Este flash no está indicado para cámaras de otros fabricantes ! ☞ Por favor abra la doble página con el dibujo al final de las instrucciones. 1 Instrucciones de seguridad

• El flash está previsto y autorizado para su uso exclusivo en el ámbito fotográfico !
• ¡El flash no se debe disparar nunca en las proximidades de gases o líquidos inflamables (gasolina, disolventes, etc.) ! ¡PELIGRO DE EXPLOSION !
• Nunca fotografiar con flash, durante el desplazamiento, a conductores de automóviles, autobuses, bicicletas, motocicletas, o trenes, etc. ¡El conductor se podría deslumbrar y provocar un accidente !
• ¡No disparar un flash en la proximidad inmediata de los ojos ! La luz directa del flash sobre los ojos de personas o animales puede producir daños en la retina y causar graves deterioros en la visión, incluso la ceguera !
• ¡Emplear solamente las fuentes de energía recomendadas y admitidas en el modo de empleo !

• ¡No someter las pilas / acumuladores a altas temperaturas, como los intensivos rayos del sol, fuego o similares !
• ¡No tirar al fuego las apilas / acumuladores usados !
• ¡Retirar inmediatamente las pilas gastadas del aparato. Las pilas gastadas pueden soltar ácido, lo que podría dañar el aparato !
• ¡Las pilas gastadas no se deben recargar !
• ¡No exponer el flash al goteo o salpicaduras de agua (por ej. lluvia) !
• ¡Proteger el flash contra el calor elevado y la alta humedad del aire ! ¡No guardar el flash en la guantera del automóvil !
• Al disparar un destello, no debe encontrarse ningún material opaco inmediatamente delante o directamente sobre el reflector (ventanilla). Caso contrario, debido al impacto de la alta energía, se podrían provocar quemaduras en el material o en el reflector.
• Después de varios destellos, no se debe tocar el reflector. ¡Peligro de quemaduras !
• ¡No desmontar el flash ! ¡ALTA TENSION ! Las reparaciones solamente pueden ser efectuadas por un servicio autorizado.
• ¡En series de destellos con plena potencia luminosa y cortos intervalos entre destellos, después de cada 15 destellos es necesaria una pausa de, al menos 10 minutos !
• ¡Este flash solamente se debe emplear conjuntamente con un flash incorporado en la cámara, siempre que este esté totalmente desplegado !
• ¡Con cambios drásticos de la temperatura, se pueden presentar condensaciones de humedad. ¡Dejar que el aparato se aclimatice !
• ¡No utilizar pilas o acumuladores defectuosos !

704 47 0118-A2 44 AF-4 O

15:01 Uhr Seite 86 Funciones dedicadas del flash 2 Preparación del flash Las funciones dedicadas del flash son aquellas funciones del flash que se adaptan especialmente al sistema de la cámara. Así, según el modelo de cámara son soportadas algunas funciones del flash. Las siguientes funciones dedicadas del flash son soportadas por el flash:

• Indicación de disponibilidad del flash en el visor / display de la cámara
• Control automático de la velocidad de sincronización del flash
• Control TTL del flash
• Control automático de destellos de aclaración
• Corrección manual de la exposición del flash
• Sincronización a la 1ª o 2ª cortinilla de obturación (2nd curtain / SLOW 2)
• Sincronización FP de velocidad rápida HSS
• Control automático de zoom por motor
• Control automático de destellos de medición AF
• Indicación del alcance del flash
• Automatismo programado para flash
• Función de predestellos para reducir el efecto de los ojos rojos
• Flash automático / control de ignición
• Función despertador (Wake-up) para el flash

2.1 Montaje del flash

☞ ¡En el marco de las presentes instrucciones, sería imposible describir detalladamente todos los modelos de cámaras y cada una de sus funciones dedicadas de flash¡ Por eso, rogamos consultar en las indicaciones de empleo del flash, que figuran en el manual de instrucciones de la cámara, qué funciones del flash son soportadas por ese modelo de cámara, o que tendrían que ajustarse en la misma cámara

☞ ¡El funcionamiento simultáneo del flash 44AF-4 O junto con el flash incorporado en la cámara, solamente está permitido, cuando el flash de la cámara se pueda girar plenamente en su posición de trabajo ! ¡Si el flash de la cámara no está totalmente desplegado, se puede dañar en la toma !

2.1.1 Montaje del flash sobre la cámara

☞ ¡Antes del montaje o desmontaje, desconectar la cámara y el flash !

• Girar la tuerca moleteada (Grab.3) hasta tope, contra el flash. El pasador de seguridad en el pie está ahora totalmente hundido en la carcasa del flash.
• Introducir el flash, con el pie de conexión hasta tope, en la zapata portaaccesorios de la cámara.
• Girar la tuerca moleteada (Grab.3) hasta tope, contra la carcasa de la cámara y fijar el flash. En aquellas carcasas de cámaras que no presentan orificio de seguridad el pasador se hundirá con su sistema de muelle en la carcasa del adaptador, para que no se dañe la superficie.

2.1.2 Extraer el flash de la cámara

☞ Antes del montaje o desmontaje, desconectar la cámara y el flash.

• Girar la tuerca moleteada (Grab.3), hasta tope, contra el flash.
• Extraer el flash de la zapata portaaccesoriosde la cámara.

2.2 Alimentación de corriente

2.2.1 Selección de pilas y acumuladores

El flash se puede hacer funcionar, a elección, mediante:

• 4 acumuladores NC, tipo IEC KR6 (AA / miñón), que ofrecen intervalos cortos entre destellos y funcionamiento económico, por ser recargables. 704 47 0118-A2 44 AF-4 O

• 4 acumuladores de hidruro metálico de níquel, tipo IEC HR6 (AA / miñón), con bastante más capacidad que los de NC y más ecológicos, ya que carecen de cadmio.
• 4 pilas secas alcalino – manganesas tipo IEC LR6 (AA / AM3 / miñon), fuente de energía sin mantenimiento para rendimientos moderados.
• 4 pilas de litio tipo IEC FR6 (AA / miñón), fuente de energía sin mantenimiento, de alta capacidad y reducida autodescarga. ☞ Cuando no se vaya a utilizar el flash durante largo tiempo, retirar las pilas del aparato.

2.2.2 Cambio de las pilas (Figura 4)

Se considera que las pilas están descargadas o usadas, cuando el intervalo entre destellos (tiempo desde el disparo de un destello, con plena potencia luminosa, por ej. en modo M, hasta que se ilumina de nuevo la indicación de disposición de disparo), sobrepasa los 60 segundos.

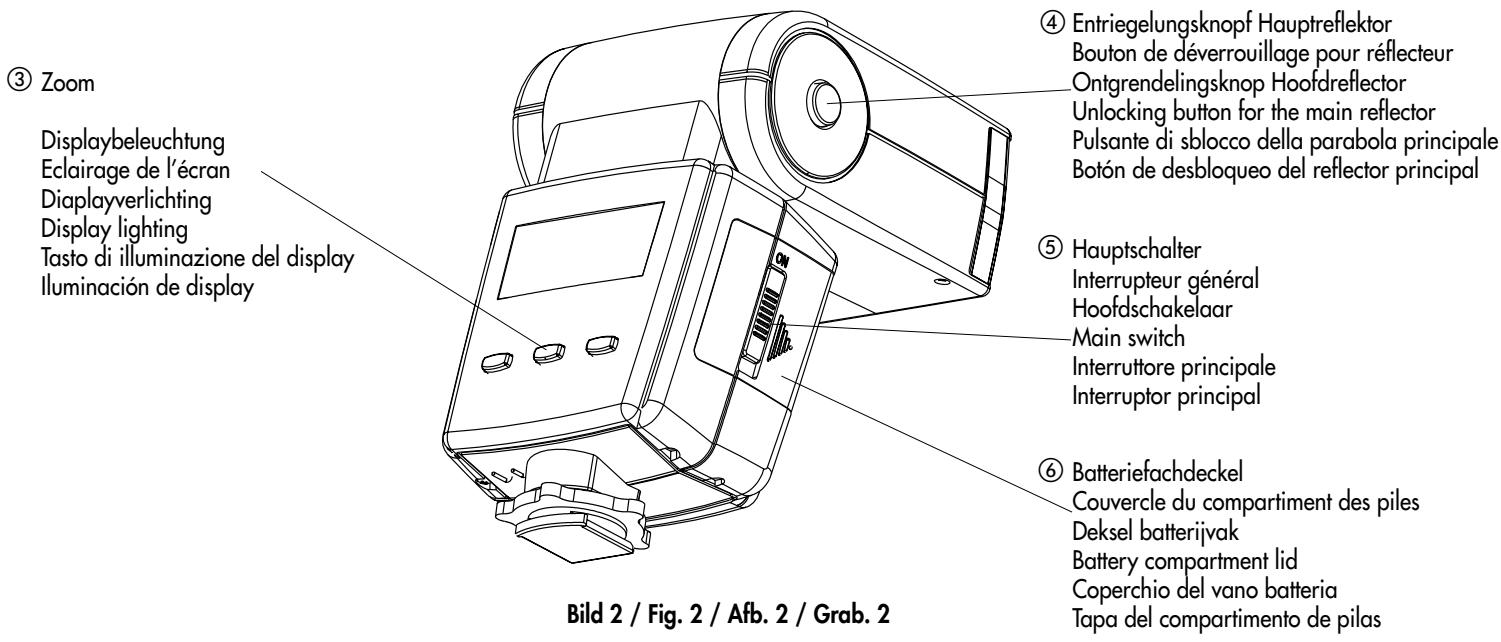

• Desconectar el flash mediante el interruptor principal (Grab.2).
• Deslizar la tapa del compartimento de las pilas en el sentido de la flecha y abrir.
• Introducir las pilas o acumuladores en sentido longitudinal, según los símbolos indicados en los mismos y cerrar la tapa. ☞ Al recambiar las pilas o los acumuladores, observar la polaridad correcta, según los símbolos en el compartimento respectivo. ¡El confundir los polos puede originar la inutilización del aparato!. ¡Sustituir siempre todas las pilas por las equivalentes del mismo fabricante y con la misma capacidad. ¡Las pilas y acumuladores gastados no deben formar parte de la basura doméstica.¡ Contribuyamos a conservar el medio ambiente, deshaciéndonos de las pilas o acumuladores en los recipientes destinados a ello!

2.3 Conexión y desconexión del flash

El flash se conecta mediante el interruptor principal (Grab.2), en la tapa del compartimento de las pilas. En la posición superior "ON", el flash está conectado. Para desconectar, desplazar el interruptor principal (Grab.2) a la posición inferior. ☞ Si no se va a utilizar el flash durante largo tiempo, recomendamos desconectar el flash, mediante el interruptor principal (Grab.2) y retirar las fuentes de energía (pilas, acumuladores).

2.4 Desconexión automática del flash / Auto – OFF (Figura 5)

De fábrica, el flash está ajustado de manera que aprox. 3 minutos –

• después de la conexión,
• después del disparo de un destello,
• después de pulsar el disparador de la cámara
• después de desconectar el sistema fotométrico de la cámara... conmuta al modo Stand-by (Auto-OFF), para ahorrar energía y proteger las fuentes de corriente de descargas involuntarias. La indicación de disposición de disparo y los indicadores en el display LC se apagan. ☞ En algunos tipos de cámaras, el flash conmuta simultáneamente con la cámara, al modo Standby. El ajuste operativo últimamente llevado a cabo, permanece invariable después de la desconexión automática y está otra vez disponible inmediatamente después de la conexión. El flash se conecta de nuevo, al pulsar las teclas “Mode” (Fig.1) o “Zoom” (Fig.2) o al pulsar el disparador de la cámara (función Wake-Up - despertador) . ☞ ¡Cuando no se vaya a utilizar el flash durante largo tiempo, por principio hay que desconectarlo siempre, mediante el interruptor principal (Grab.2)! En caso necesario, se puede desactivar la desconexión automática del aparato: Desactivación de la desconexión automática del flash
• Conectar el flash mediante el interruptor principal (Grab.2).

704 47 0118-A2 44 AF-4 O

• Pulsar repetidamente la combinación “Select” (= la tecla „Mode“ (Fig.1) + la tecla „Zoom“ (Fig.2)), hasta que en el dispay LC aparezca “3m” (durante 3 minutos).
• Pulsar repetidamente la tecla „Zoom“ (Fig.2), hasta que en el display LC parpadee OFF.
• El ajuste es efectivo inmediatamente. Después de aprox. 5 seg. el display LC conmuta de nuevo a la indicación normal. Activación de la desconexión automática del flash:
• Conectar el flash mediante el interruptor principal (Grab.2).
• Pulsar repetidamente la combinación Select (= la tecla „Mode“ (Fig.1) + la tecla „Zoom“ (Fig.2)), hasta que en el dispay LC aparezca “3m” (durante 3 minutos).
• Pulsar repetidamente la tecla „Zoom“ (Fig.2), hasta que en el display LC parpadee “On”.
• El ajuste es efectivo inmediatamente. Después de aprox. 5 seg. el display LC conmuta de nuevo a las indicaciones normales 3 Automatismo programado para flash (automatismo total del flash)

En el automatismo programado para flash, la cámara controla automáticamente el diafragma, la velocidad de obturación y el flash, de tal manera que, en la mayor parte de las situaciones de la toma, incluso en modo de destello de aclaración, en conjunto con la luz del flash se consigue un óptimo resultado de la toma. Ajuste en la cámara Ajustar la cámara al modo de funcionamiento programa "P“, o un programa Vari o de escenarios (paisajes, retratos, deportes, etc.). Seleccionar en la cámara el modo de funcionamiento autofoco "Single-AF (S)". ☞ !En el programa de “tomas de proximidad“, utilizar un trípode para evitar el peligro de tomas movidas, con velocidades de obturación cortas !

Ajuste en el flash Ajustar el flash en el modo de funcionamiento "TTL" (ver capítulo 4.1). 4 Modos de funcionamiento del flash

4.1 Funcionamiento TTL del flash (Figura 6)

El modo TTL del flash es un funcionamiento, en el que la medición de la exposición se lleva a cabo por medio de un sensor en la cámara. El modo TTL con una cámara Olympus digital es, por principio, un funcionamiento del flash con automatismo del número guía, referido a las potencias parciales de luz, con la tecnología de los predestellos de medida. Así, una fracción de segundo antes de la toma se disparan, según tipo de cámara, uno o dos predestellos de medición invisibles. El control de la intensidad del destello principal (Grab.2) se lleva a cabo al determinar el número guía necesario o la potencia parcial de luz, mediante la electrónica de la cámara, según una valoración del predestello de medida. En el control TTL del flash, se tienen en cuenta en la exposición del flash, los objetivos o filtros eventualmente existentes. El modo TTL del flash es soportado por todos los funcionamientos de la cámara, como por ej, los programas P, A, S, M. ☞ ¡El funcionamiento TTL del flash de las cámaras digitales Olympus no se debe confundir con el control Standard-TTL del flash de las cámaras analógicas ! Proceso de ajuste para el funcionamiento TTL del flash

• Montar el flash sobre la cámara.
• Conectar el flash y la cámara.
• Pulsar repetidamente la tecla "Mode" (Fig.1), hasta que en el display LC parpadee "TTL".
• El ajuste es efectivo inmediatamente. Después de aprox. 5 seg., el display LC conmuta de nuevo a la indicación normal. 704 47 0118-A2 44 AF-4 O

15:01 Uhr Seite 89 ☞ Cuando hay fuertes diferencias de contraste, por ej. sujetos oscuros en la nieve, podría ser necesaria una corrección de la exposición (ver 4.2).

4.1.1 Destellos de aclaración TTL automáticos, con luz de día

(Figuras 8 y 9) En la mayor parte de las cámaras, el destello de aclaración automático se activa a la luz del día, con el automatismo de programa P y los programas Vari o de escenarios (ver instrucciones de empleo de la cámara). Mediante el destello de aclaración se pueden eliminar las incómodas sombras y, a la vez, conseguir en tomas a contraluz, una equilibrada exposición entre sujeto y fondo de la imagen. Un sistema de medición de la cámara, controlado por ordenador, se ocupa de la combinación adecuada de velocidad de obturación, abertura de trabajo y potencia de destello. ☞ ¡Evitar que la fuente de contraluz incida directamente en el objetivo, pues entonces, el sistema de medición TTL de la cámara se equivocaría! En este caso, en el flash no se produce un ajuste o indicación para el destello de aclaración TTL automático.

4.2 Corrección manual TTL de la exposición del flash.

El automatismo TTL de la exposición del flash de la mayor parte de las cámaras, está adaptado a un grado de reflexión del sujeto del 25% (grado medio de reflexión de los sujetos con flash). Un fondo oscuro, que absorba mucha luz, o un fondo claro con fuerte reflexión, pueden conducir a sobreexposiciones o subexposiciones del sujeto. Para compensar este efecto, en algunas cámaras, la exposición TTL del flash se puede adaptar manualmente a la situación de la toma, mediante un valor de corrección. El valor de este grado de corrección necesario depende del contraste entre el sujeto y el fondo de la imagen! El ajuste del valor de corrección se lleva a cabo en la cámara (ver el manual de instrucciones de la cámara). ☞ Sujeto oscuro delante de fondo claro: valor de corrección positivo. Sujeto claro delante de fondo oscuro: valor de corrección negativo. ¡Al ajustase un valor de corrección puede cambiarse la indicación del alcance en el display LC del flash y su adaptación al valor de corrección (según el tipo de cámara) ! No es posible una corrección de la exposición, al modificarse el diafragma del objetivo, puesto que el automatismo de la exposición de la cámara vuelve a considerar al diafragma modificado, como abertura de trabajo normal. ☞ ¡Después de la toma, no olvidar volver a ajustar de nuevo la corrección TTL de la exposición del flash ! Con algunas cámaras, (por ej. E-1 y E-300) también se puede llevar a cabo en el flash el ajuste de un valor de corrección: Ajuste en el flash:

• Montar el flash sobre la cámara.
• Conectar el flash y la cámara.
• Pulsar el disparador de la cámara, a fin de que pueda tener lugar un intercambio de datos entre flash y la cámara.
• Pulsar repetidamente la combinación „Select“ (= la tecla „Mode“ (Fig.1) + la tecla „Zoom“ (Fig.2)), hasta que en el display EC aparezca EV (Exposure Value = valor del diafragma). Además de EV se visualiza parpadeando el valor de corrección ajustado.
• Mientras parpadea la indicación del valor de corrección, la tecla „Zoom“ (Fig.2) permite ajustar un valor de corrección positivo, así como la tecla „Mode“ (Fig.1) un valor de corrección negativo. El margen de ajuste para el valor de corrección está comprendido desde –3 hasta +3 valores de diafragma, en tercios de dicho valor (0,3 EV). El ajuste es efectivo inmediatamente. Después de aprox. 5 seg. el display LC conmuta de nuevo a la indicación normal. Tanto EV, como el valor de corrección permanecen indicados en el display LC del flash.

704 47 0118-A2 44 AF-4 O

15:01 Uhr Seite 90 Anulación del valor de corrección manual de exposición del flash TTL, en el flash

• Pulsar repetidamente la combinación „Select“ (= la tecla „Mode“ (Fig.1) + la tecla „Zoom“ (Fig.2)), hasta que en el display EC aparezca EV.
• Además de EV se visualiza parpadeando el valor de corrección ajustado.
• Mientras parpadea la indicación del valor de corrección, con la tecla „Zoom“ (Fig.2) o la tecla „Mode“ (Fig.1) se puede ajustar el valor de corrección a 0.0 y así anularse. El ajuste es efectivo inmediatamente. Después de aprox. 5 seg. el display LC conmuta de nuevo a la indicación normal. Tanto EV, como el valor de corrección 0.0 se apagan.

4.3 Indicador del control de la exposición en funcionamiento TTL (Figura 7)

El indicador del control de la exposición "o.k." aparece en el display LC del flash, ¡solamente cuando la toma en funcionamiento TTL del flash se ha expuesto correctamente! Si, después de la toma, no aparece la indicación "o.k.", para el control de la exposición, se debe a que estuvo subexpuesta y hay que ajustar al próximo valor más pequeño del diafragma (por ej. en lugar del diafragma f11, el diafragma inferior f8) o acortar la distancia al sujeto, respect. a la superficie de reflexión (por ej. con destellos indirectos) y repetir la toma. Observar el indicador del alcance en el display LC del flash (ver 6.3.1).

4.4 Funcionamiento manual del flash

La cámara hay que conmutarla al modo de automatismo de tiempo "A" o a modo manual "M". El diafragma y la velocidad de obturación (con "M") hay que seleccionarlos en la cámara, según la situación de la toma (ver instrucciones de empleo de la cámara).

4.4.1 Funcionamiento manual M del flash con plena potencia luminosa

En este modo de funcionamiento, el flash libera siempre un destello no regulado, con su plena potencia luminosa. La adaptación a la situación de la toma, se lleva a cabo mediante el ajuste del diafragma en la cámara. En el display LC del flash se indica la distancia del flash al sujeto, que hay que mantener para una correcta exposición del flash (ver también 6.3.2) Proceso de ajuste para el funcionamiento manual M del flash

• Conectar el flash mediante el interruptor principal (Grab.2).
• Pulsar repetidamente la tecla "Mode" (Fig.1), hasta que en el display LC parpadee "M".
• El ajuste entra en efecto inmediatamente. Después de aprox. 5 seg., el display LC conmuta de nuevo a la indicación normal.

4.4.2 Funcionamiento manual Mlo del flash con potencias parciales de luz

En este modo de funcionamiento, el flash libera siempre un destello no regulado (Low) con una potencia parcial manual de luz. La adaptación a la situación de la toma, se lleva a cabo mediante el ajuste del diafragma en la cámara. En el display LC del flash se indica la distancia que hay que mantener para una correcta exposición del flash (ver también 6.3.2). Proceso de ajuste para el funcionamiento manual del flash MLo

• Conectar el flash mediante el interruptor principal (Grab.2).
• Pulsar repetidamente la tecla "Mode" (Fig.1), hasta que en el display LC parpadee "MLo".
• El ajuste entra en efecto inmediatamente. Después de aprox. 5 seg., el display LC conmuta de nuevo a la indicación normal. 704 47 0118-A2 44 AF-4 O

15:01 Uhr Seite 91 5 Modos de funcionamiento de la cámara

5.1 Automatismo de programa P y programas de escenarios

Según el programa ajustado de la cámara, la cámara preselecciona una combinación de tiempo - diafragma. El tiempo de obturación, que con esto se ajusta por la cámara, depende de la luz ambiente. Conmutar el flash al modo de funcionamiento TTL. El funcionamiento TTL o el modo de destellos de aclaración TTL se controla automáticamente por la cámara.

5.2 Automatismo de diafragma S

En el modo de funcionamiento S de la cámara, se puede seleccionar una velocidad de obturación en la cámara. Seguidamente, en la cámara se ajusta automáticamente un diafragma, según las condiciones de luz ambiente. Conmutar el flash al modo de funcionamiento TTL.

5.3 Automatismo de tiempo A

En el modo de funcionamiento A de la cámara, se puede seleccionar un diafragma en la cámara. Seguidamente, en la cámara se ajusta automáticamente una velocidad de obturación, según las condiciones de luz ambiente. Conmutar el flash al modo de funcionamiento TTL o al manual

5.4 Manual M

En el modo de funcionamiento „M“ de la cámara, se puede seleccionar el diafragma y el tiempo de obturación. Conmutar el flash al modo de funcionamiento TTL o al manual

5.5 Técnicas de destello

5.5.1 Destellos indirectos

Las imágenes con destellos directos se reconocen, generalmente, por la típica formación de sombras marcadamente pronunciadas. Con frecuencia, también es molesta la caída de intensidad luminosa entre el primer plano y el fondo, como consecuencia física. Gracias a la iluminación indirecta, es posible evitar, en gran manera, estos fenómenos, ya que el sujeto y el fondo se pueden iluminar de una forma suave y uniforme con luz difusa. El reflector se gira aquí de manera que ilumine las superficies de reflexión adecuadas (por ej. techo o paredes del recinto). El reflector del flash se puede orientar hasta 90º verticalmente. Para girar la cabeza del reflector, pulsar el botón de desbloqueo. En el giro vertical del reflector, hay que tener en cuenta de hacerlo con un ángulo suficientemente grande para que no pueda llegar luz directa del reflector al sujeto. Por tanto, girar hasta la mínima posición de retención, de 60º. En el display LC se borran las indicaciones sobre la distancia. El valor de la distancia del flash al sujeto, a través de la pared o del techo, es ahora desconocido. La luz difusa reflejada desde las superficies de reflexión ofrece una iluminación suave del sujeto. Las superficies reflectantes han de ser de color neutro o blancas y no deben presentar estructuras (por ej. traviesas de madera en el techo), que podrían producir sombras. Para efectos cromáticos, se eligen superficies de reflexión en el correspondiente color. ☞ Hay que tener en cuenta que, con luz indirecta de flash, se reduce considerablemente el alcance del destello. Para una altura normal de la habitación, se puede calcular el máximo alcance, con la ayuda de la siguiente fórmula: número - guía Alcance = ——————————————— distancia de iluminación x 2

5.5.2 Fotografía de proximidad / primeros planos

Para compensar errores de paralaje, el reflector del flash se puede girar en un ángulo de –70, hacia abajo. Para ello, presionar el botón de desbloqueo del reflector y girar el reflector hacia abajo. En las tomas de proximidad, tener en cuenta de mantener una cierta distancia de iluminación, a fin de evitar sobreexposiciones.

704 47 0118-A2 44 AF-4 O

15:01 Uhr Seite 92 ☞ La distancia mínima de iluminación es, aprox,. el 10 por ciento del alcance indicado en el display LC. Puesto que, al girar hacia abajo el reflector, en el display LC no se indica ningún alcance, hay que orientarse por el alcance que se indica en el flash, cuando el reflector del flash se encuentra en la posición normal.

5.6 Sincronización del flash

5.6.1 Sincronización normal (Figura10)

En la sincronización normal, el flash se dispara al comienzo del tiempo de obturación, (sincronización a la 1ª cortinilla). La sincronización normal es el modo de funcionamiento estándar y se lleva a cabo en todas las cámaras. Está indicada para la mayor parte de las tomas con flash. La cámara, según su modo de funcionamiento, conmuta a la velocidad de sincronización del flash. Son normales velocidades entre 1/30 seg. y 1/125 seg. (ver instrucciones de empleo de la cámara). En el flash no se visualiza ningún ajuste o indicación para este funcionamiento

5.6.2 Sincronización a la 2ª cortinilla (Modo REAR)(Figura 11)

Algunas cámaras ofrecen la posibilidad de la sincronización a la 2ª cortinilla (modo REAR, 2nd curtain o SLOW2).). Con ella, el flash dispara al final del tiempo de exposición. Esto es una ventaja, sobre todo en exposiciones con velocidades de obturación cortas (más cortas, que por ej., 1/30 seg.)y sujetos en movimiento, con fuente de luz propia, ya que las fuentes de luz en movimiento dejan tras de sí una estela luminosa, en vez de delante de ellas, como en la sincronización a la 1ª cortinilla. ¡Así, mediante la sincronización a la 2ª cortinilla y con fuentes de luz en movimiento, se conseguirá una reproducción “más natural” de la situación de toma!. Según el modo de funcionamiento, la cámara activa velocidades de obturación más cortas que su velocidad de sincronización El ajuste de la sincronización a la 2ª sincronización se lleva acabo en la cámara (ver las instrucciones de empleo de la cámara). En el flash no se realiza ninguna indicación para este modo de funcionamiento.

En algunas cámaras, y con ciertos modos de funcionamiento, (por ej. determinados programas de escenarios, o con la reducción del efecto de ojos rojos, ver 6.7) la función REAR no es posible. La función REAR entonces no se puede seleccionar o bien se borra automáticamente o no se lleva a cabo. Ver también las instrucciones de empleo de la cámara ☞ Con velocidades de obturación cortas, utilizar un trípode, para evitar tomas movidas. Desactivar de nuevo esta función después de la toma, puesto que si no, en las tomas „normales" con luz de flash, podrían resultar velocidades cortas de obturación, no deseadas.

5.6.3 Sincronización de velocidad lenta / SLOW

Algunas cámaras ofrecen, en determinados modos de funcionamiento, la posibilidad del modo flash con sincronización de velocidad lenta “SLOW”. Con este modo de funcionamiento se puede resaltar fuertemente el fondo de la imagen, con reducida luminosidad ambiente. Esto se consigue mediante velocidades de obturación en la cámara, adaptadas a la luz ambiente, Para ello, la cámara activa automáticamente velocidades de obturación más lentas que la velocidad de sincronización del flash (por ej. con tiempos de obturación hasta 30 seg.). En algunas cámaras, la sincronización de velocidad lenta con determinados programas, (por ej. programas para fotografía de proximidad, etc.) se activa automáticamente o se puede ajustar en la cámara (ver instrucciones de empleo de la cámara). En el flash no se produce una indicación o ajuste para este funcionamiento. ☞ ¡Con velocidades de obturación lentas, utilizar un trípode, para evitar tomas movidas !

5.6.4 Sincronización FP de velocidad rápida HSS

Algunos tipos de cámaras con obturador de plano focal (por ej. E-1 y E–300), en conjunto con el flash 44 AF-4 O, soportan la sincronización de velocidad rápida FP, que se visualiza en el display del flash con la abreviatura “HSS”, (HSS = High Speed Synchronisation, o lo que es lo mismo que sincronización de tiempo corto). Dependiendo del tipo de cámara, en el visor de la cámara o en el display de la cámara aparece adicionalmente “FP”, (ver las instrucciones de empleo de la cámara). 704 47 0118-A2 44 AF-4 O

15:01 Uhr Seite 93 La sincronización FP de velocidad rápida (HSS) se puede activar adicionalmente en el flash, en modo manual M o en el modo TTL, En el modo manual del flash también se puede trabajar además con potencias parciales de luz, (Mlo HSS). Mediante este modo de funcionamiento, también es posible emplear un flash, incluso con tiempos de obturación más cortos que el tiempo de sincronización del flash, (dependiendo del tipo de cámara). Este modo de funcionamiento es interesante, por ej. en la fotografía de retrato, con luz ambiente muy clara, cuando hay que minimizar la profundidad de campo con una gran abertura del diafragma. ¡Debido a razones físicas, el número guía y el alcance del flash se limitan considerablemente, por la sincronización FP de velocidad rápida!. ¡Observar la indicación del alcance y las características técnicas del flash! ☞ ¡En la sincronización FP de velocidad rápida (HSS), el número guía, y el alcance del flash dependen adicionalmente del tiempo de obturación ! Proceso de ajuste

• Unir la cámara con el flash y conectar
• Presionar el disparador de la cámara, para que tenga lugar un intercambio de datos entre cámara y flash
• En el flash, pulsar repetidamente la tecla “Mode” (Fig.1), hasta que en el display del flash parpadee el modo que se desee de funcionamiento del flash TTL o M o Mlo y simultáneamente HSS.
• El ajuste queda memorizado automáticamente a los 5 seg. 6 Funciones de la cámara y del flash

6.1 Indicación de disposición de disparo

Cuando el condensador del flash está cargado, luce en el flash la indicación de disposición de disparo (símbolo de flash), indicando así que el flash está preparado para disparar, lo cual significa que en la siguiente toma se puede hacer uso de la luz del flash. La disposición de disparo se comunica también a la cámara y se ocupa de que haya en el visor de la cámara la correspondiente indicación. Si se hace una toma, antes de que aparezca en el visor de la cámara la indicación de la disposición de disparo, entonces el flash no dispara y la toma, según circunstancias, pudiera salir con una falsa exposición, si es que la cámara ya se conmutó a la velocidad de sincronización (ver 6.2).

6.2 Control automático de sincronización del flash

En cámaras con obturador de plano focal (por ej. E-1 y E-300), las velocidades de sincronización quedan limitadas automáticamente a la velocidad de sincronización del flash de la cámara (ver las instrucciones de empleo de la cámara). Así, no se pueden ajustar tiempos de obturación más cortos que el tiempo de sincronización del flash. Excepción: modo flash con sincronización FP de velocidad rápida HSS (ver 5.6.4). Algunos tipos de cámaras disponen de un margen de sincronización, por ej. desde 1/30 seg. hasta 1/180 seg. (ver instrucciones de empleo de la cámara). Dependiendo del modo de funcionamiento de la cámara, de la luz ambiente y de la distancia focal del objetivo empleada, la cámara activará una determinada velocidad de sincronización. Se pueden emplear velocidades de obturación más lentas que la velocidad de sincronización del flash, según el modo de funcionamiento de la cámara y de la sincronización del flash seleccionada (ver también 5.6.2 y 5.6.3).

704 47 0118-A2 44 AF-4 O

15:01 Uhr Seite 94 ☞ En algunos tipos de cámaras digitales no se lleva cabo el control automático de la velocidad de sincronización del flash. Estas cámaras trabajan con un obturador focal (central) y permiten así operar con el flash a cualquier velocidad de obturación. Si hiciera falta la plena potencia luminosa del flash, entonces no se debería seleccionar una velocidad de obturación más rápida que 1/125 seg.

6.3 Indicadores en el display LC

Las cámaras transmiten al flash los valores de sensibilidad de la película ISO, la distancia focal del objetivo (mm), y el diafragma. El flash adapta automáticamente sus ajustes necesarios y calcula, en base a los valores y a su número guía, el alcance máximo de la luz del flash. El modo de funcionamiento del flash, el alcance y la posición del reflector del zoom, se visualizan en el display LC del flash. Si el flash se activa, sin que haya recibido datos de la cámara (por ej. cuando la cámara está desconectada), entonces solamente se indica el modo de funcionamiento seleccionado, la posición del reflector y "M.Zoom

6.3.1 Indicador del alcance en funcionamiento TTL del flash

En el display LC del flash se indica el valor para el máximo alcance de la luz del flash. El valor indicado se refiere a un grado de reflexión del sujeto del 25%, lo que se puede aplicar a la mayor parte de las situaciones de toma. Las pronunciadas desviaciones del grado de reflexión, por ej. con sujetos fuertemente o débilmente reflectantes, pueden influir en el alcance del flash Cuando se hace la toma, recomendamos observar la indicación del alcance en el display LC del flash. El sujeto se debe encontrar en un ámbito entre aprox. el 40% hasta el 70% del valor indicado. Con ello, se proporciona a la electrónica el suficiente margen para el ajuste. La distancia mínima al sujeto, no debe ser inferior al 10% del valor indicado, para evitar sobreexposiciones! La adaptación a la respectiva situación de la toma, se puede conseguir modificando el diafragma del objetivo.

6.3.2 Indicador del alcance en funcionamiento manual del flash M,

respect. Mlo En el display LC del flash se indica el valor de la distancia, que hay que mantener para una correcta exposición con flash, del sujeto. La adaptación a la respectiva situación de la toma se puede conseguir, modificando el diafragma del objetivo y mediante la selección entre plena potencia luminosa M y las potencias parciales de luz MLo (ver 4.4).

6.3.3 Superación del margen de indicación

El flash puede indicar alcances de hasta máx. 199 m, respect. 199 ft. Con altos valores ISO (por ej. ISO 6400) y grandes aberturas del diafragma, se puede sobrepasar el margen de indicación. Esto se visualiza mediante una flecha, respect. un triángulo debajo del valor de la distancia.

6.3.4 Desaparición del indicador del alcance

¡Si se gira la cabeza del reflector desde su posición normal, hacia arriba o abajo, no aparece ninguna indicación de la distancia en el display LC del flash !

6.3.5 Conmutación metros - pies (m – ft)

La indicación del alcance en el display LC del flash se puede realizar, a elección, en metros (m) o en pies (ft). Para conmutar el indicador, proceder como se describe a continuación:

• Desconectar el flash mediante el interruptor principal (Grab.2).
• Mantener pulsada la combinación de teclas "Select" (= la tecla "Mode" (Fig.1) + la tecla "Zoom" (Fig.2)).
• Conectar el flash mediante el interruptor principal (Grab.2).
• Soltar la combinación de teclas "Select" (= la tecla "Mode" (Fig.1) + la tecla "Zoom" (Fig.2)).
• La indicación de la distancia cambia de m a ft, respect. de ft a m 704 47 0118-A2 44 AF-4 O

6.4 Iluminación del display LC

6.5.2 Funcionamiento manual del zoom "M. Zoom"

Al pulsar la tecla "Mode" (Fig.1), o la tecla "Zoom" (Fig.2), se activa durante aprox. 10 seg. la iluminación del display LC del flash. Al disparar un destello, se desconecta la iluminación del display LC. ☞ Con la primera pulsación de las teclas citadas no se modifican los ajustes del flash ! Bajo deseo, se puede reajustar manualmente la posición del reflector del zoom, para conseguir determinados efectos lumínicos (por ej. hot-spot, etc.). Pulsando repetidamente la tecla "Zoom" (Fig.2) en el flash, se pueden seleccionar las siguientes posiciones correlativas del reflector: 24 mm - 28 mm – 35 mm – 50 mm – 70 mm – 85 mm – 105 mm En el display LC del flash se visualiza "M.Zoom" (para el ajuste manual del zoom) y la posición actual del zoom (mm). El ajuste se hace efectivo inmediatamente. Después de aprox. 5 seg., el display conmuta de nuevo a su indicación normal. ☞ Si el reajuste manual del reflector del zoom, conduce a que la imagen no se pueda iluminar plenamente en sus bordes, entonces, como aviso, parpadea la indicación para la posición del reflector en el display del flash. Si, en el funcionamiento TTL, la toma tiene una exposición correcta, entonces, durante la indicación "o.k." (ver 4.3) se activa la iluminación del display LC.

6.5 Reflector con motor-zoom

El reflector del flash puede iluminar distancias focales del objetivo, a partir de 24 mm (pequeño formato 24 x 36 mm).

6.5.1 "Auto-Zoom"

Cuando el flash se acciona con una cámara que transmite al flash los datos de la distancia focal de objetivo, se adapta automáticamente su posición del reflector del zoom, a la distancia focal del objetivo, Después de la conexión del flash, se visualiza en su display LC "Auto Zoom" y la posición actual del reflector (pequeño formato 24 x 36 mm). La adaptación automática del reflector se produce para distancias focales del objetivo, a partir de 24 mm (pequeño formato 24 x 36 mm). Si se ajusta una distancia focal inferior a 24 mm, entonces parpadea en el display LC la indicación "24" mm, como aviso de que la toma no se puede iluminar plenamente por el flash en los bordes de la imagen. ☞ Para objetivos con distancia focal a partir de 20mm (pequeño formato 24x36 mm) se puede emplear un difusor gran angular (accesorio especial, ver capítulo 8). Entonces, el reflector del flash debe encontrarse en la posición 24 mm. Ejemplo:

• Se trabaja con una distancia focal del objetivo de 50 mm.
• En el flash se ajusta a mano la posición del reflector de 70 mm (indicación "M.Zoom"). En el display LC del flash parpadea la indicación "70" mm para la posición del zoom, porque los bordes de la imagen no se pueden iluminar plenamente Retorno a "Auto-Zoom" Para volver a ajustar "Auto Zoom", existen distintas posibilidades:
• Pulsar repetidamente la tecla "Zoom" en el flash, hasta que en el display aparezca "Auto Zoom". El ajuste es efectivo inmediatamente. Después de aprox. 5 seg., el display LC retorna de nuevo a la indicación normal. O bien:
• Desconectar brevemente el flash mediante el interruptor principal (Grab.2). Después de volver a conectar, en el display del flash aparece "Auto Zoom

704 47 0118-A2 44 AF-4 O

6.5.3 Funcionamiento del zoom extendido

¡En el funcionamiento del zoom extendido (Ex) se reduce en un escalón la distancia focal del flash, con respecto a la distancia focal del objetivo de la cámara !La iluminación resultante de superficies grandes, en recintos sirve para una luz difusa adicional (reflejos) y con ello, para una iluminación suave con la luz del flash. Ejemplo para el modo Extended-Zoom: ¡La distancia focal del objetivo en la cámara es de 35 mm. Con funcionamiento del zoom extendido, el flash se ajusta a la posición del reflector de 28 mm. Sin embargo, en el display LC se sigue indicando 35 mm! El funcionamiento del zoom extendido, solamente es posible en el modo de funcionamiento "Auto Zoom", con distancias focales del objetivo a partir de 28 mm. Puesto que la posición de partida del reflector del zoom es de 24 mm, con distancias focales del objetivo inferiores a 28 mm se visualiza en el display LC con un parpadeo de "24" mm. Esto representa una indicación de aviso, de que no se puede activar, para el funcionamiento de zoom extendido, una posición necesaria del reflector. ☞ Las tomas con una distancia focal de 24 mm se iluminan correctamente ¡también en funcionamiento de zoom extendido!

Activación del modo Extended-Zoom

• Pulsar tantas veces la combinación "Select" (= la tecla "Mode" (Fig.1) + la tecla "Zoom" (Fig.2)) , hasta que en el display LC aparezca "Ex".
• Pulsar tantas veces la tecla "Zoom" (Fig.2), hasta que en el display LC parpadee “On” .
• El ajuste entra en efecto inmediatamente. Después de aprox. 5 seg., el display LC conmuta de nuevo a la indicación normal. ¡El símbolo "Ex" para el funcionamiento del zoom extendido permanece indicado en el display LC del flash, después del ajuste! ☞ Observar que, debido a la iluminación más amplia en el funcionamiento del zoom extendido, resulta un alcance más limitado del flash!

Desactivación del modo Extended-Zoom

• Pulsar tantas veces la combinación "Select" (= la tecla "Mode" (Fig.1) + la tecla "Zoom" (Fig.2)), hasta que en el display LC aparezca "Ex".
• Pulsar tantas veces la tecla "Zoom" (Fig.2), hasta que en el display LC parpadee "Off".
• El ajuste entra en efecto inmediatamente. Después de aprox. 5 seg., el display LC conmuta de nuevo a la indicación normal. ¡El símbolo "Ex" para el funcionamiento del zoom extendido ya no aparece indicado en el display LC!

6.6 Destello de medición autofoco

Tan pronto como las condiciones de la luz ambiente para un enfoque automático ya no sean suficientes, la electrónica de la cámara activa un destello de medición para auto - enfoque. El reflector de autofoco emite un dibujo de franjas que se proyecta sobre el sujeto. Entonces, la cámara puede enfocar automáticamente sobre este dibujo. El alcance del destello de medición AF es de aprox. 6 m ... 9 m (con el objetivo estándar f1,7 / 50 mm). Debido al paralaje entre el objetivo y el reflector de luz roja AF, el límite de medición autoenfoque para la corta distancia es de aprox. 0,7 m hasta 1 m. ¡Para que la cámara pueda activar el destello de medición AF, en la cámara hay que ajustar el modo “Single AF (S)” (ver las instrucciones de empleo de la cámara). ¡Los objetivos zoom con reducida abertura inicial del diafragma limitan, en parte, de forma importante, el destello de medición AF! El dibujo de franjas del destello de medición AF soporta solamente el sensor central AF de la cámara. En las cámaras con varios sensores AF, recomendamos activar sólo la zona central de medición AF de la cámara (ver instrucciones de empleo de la cámara ). Cuando el fotógrafo trabaja en modo manual, o la cámara selecciona automáticamente un sensor AF no central, no se activa el reflector para el destello de medición AF del flash, dependiendo del tipo de cámara. Algunas cámaras utilizan, en ese caso, el reflector integrado en la cámara, para el destello de medición AF (ver instrucciones de empleo de la cámara). 704 47 0118-A2 44 AF-4 O

6.7 Predestellos contra el „efecto de los ojos rojos"

(Red-Eye-Reduction) El efecto de ojos rojos“ es, básicamente, un efecto físico. Aparece siempre, cuando: la persona a fotografiar mira más o menos directamente a la cámara, la luz ambiente es relativamente oscura y el flash se encuentra sobre o inmediatamente al lado de la cámara. El flash ilumina entonces el fondo del ojo, dejando aparecer la sangre de la retina a través de la pupila y la cámara lo representa como un punto o mancha roja. La función para reducir el “efecto de los ojos rojos” (Red-Eye-Reduction) proporciona una considerable mejora. Su utilización consiste en que el flash emite algunos predestellos, muy débilmente visibles, antes del consiguiente destello principal. Estos predestellos sirven para cerrar la pupila de los sujetos, reduciendo así dicho efecto de ojos rojos. La función de predestellos se ajusta en la cámara, soportándose por la mayoría de los tipos de cámaras, solamente en funcionamiento TTL. Cuando se activa la función de predestellos, se visualiza en el display LC de la cámara, mediante el símbolo correspondiente (ver las instrucciones de empleo de la cámara). En el flash no se efectúa ningún ajuste, ni aparecen indicaciones. ¡Cuando se utiliza la función de predestellos, no es posible la sincronización a la 2ª cortinilla !

6.9 Retorno a los ajustes básicos

El flash, mediante una pulsación de, al menos, tres segundos sobre la tecla "Mode" (Fig.1), puede volver a sus ajustes básicos. Se establecen los siguientes ajustes

• Modo de funcionamiento „TTL“ del flash
• Se activa la desconexión automática del aparato "Auto-Off" (3 m On).
• Funcionamiento automático del zoom "Auto-Zoom".
• Se borra el modo de zoom extendido “Ex”.
• Se anula el valor de corrección de la exposición en el flash. 7 Indicaciones especiales para la cámara: Debido a la gran variedad de tipos de cámaras y sus características, es imposible describir detalladamente, en el marco de las presentes instrucciones, todas las posibilidades, ajustes, indicaciones, etc., específicos de cada cámara. ¡Las informaciones y observaciones para la aplicación de un flash, rogamos tomarlas de los correspondientes capítulos en las instrucciones de empleo de la cámara !

6.8 Flash automático / control de ignición

Cuando se ha conseguido la luz ambiente necesaria para una exposición en modo normal, entonces, algunas cámaras evitan el disparo del flash. Al accionar el disparador de la cámara no se emite ningún destello. El control de ignición opera en algunas cámaras solamente en el modo de funcionamiento total automático o en el programa "P" o se debe activar en la cámara (ver las instrucciones de empleo de la cámara).

704 47 0118-A2 44 AF-4 O

15:01 Uhr Seite 98 8 Accesorios especiales

¡No asumimos ninguna garantía o responsabilidad por funcionamientos erróneos o daños en el flash, causados al utilizar accesorios de otros fabricantes !

• Difusor gran angular 44-21 (Nº de referencia. 000044217) Para la iluminación de distancias focales del objetivo a partir de 20 mm. Los alcances límite disminuyen según la pérdida de luz aprox en el factor 1,4.
• Juego de filtros de color 44-32 (Nº de referencia. 00004432A ) Contiene 4 filtros de color para efectos lumínicos y un filtro transparente que admite láminas de cualquier color.
• Difusor Mecabounce 44-90 (Nº de referencia. 000044900) Mediante este difusor se consigue, de manera sencilla, una iluminación suave. El efecto es extraordinario, dado que las imágenes adquieren un aspecto delicado. El color de la piel de las personas se representa muy natural. Los alcances límite se reducen aprox. a la mitad, según la pérdida de luz.
• Paraguas de reflexión 54-23 (Nº de referencia. 000054236) Gracias a que proporciona una luz suave, disminuye las sombras duras.

9 Ayuda en caso de problemas Si alguna vez aparecen en el display LC del flash , por ej., indicaciones absurdas, o el flash no funciona como es debido, entonces, desconectar el flash durante aprox. 10 segundos, mediante el interruptor principal (Grab.2) y comprobar el correcto montaje del pie del flash en la zapata portaaccesorios de la cámara, así como los ajustes de la cámara. Tras la conexión, el flash debería funcionar de nuevo „normalmente“. Si no es el caso, rogamos se dirijan a su proveedor especialista. 10 Mantenimiento y cuidados Retirar la suciedad o el polvo con un paño suave, seco o tratado con silicona. No utilizar detergentes, que pudieran dañar los elementos de plástico. Formación del condensador de destellos El condensador de destellos incorporado en el flash, se deforma físicamente, si el aparato no se conecta durante largos periodos. Por este motivo es necesario conectar el flash durante aprox. 10 min., en intervalos trimestrales (¡observar aquí 2.4!). Las pilas o acumuladores deberán tener la suficiente energía para que la indicación de disposición de disparo luzca, como máx., 1 min. después de la conexión. 704 47 0118-A2 44 AF-4 O

15:01 Uhr Seite 99 11 Características técnicas Máximo número - guía con ISO 100 / 21°; zoom 105 mm: En sistema métrico 44 en sistema de pies: 144 Modos de funcionamiento del flash: TTL, manual M, respect. MLo Sincronización FP de velocidad rápida HSS (dependiendo del tipo de cámara) Duración de destellos: Aprox. 1/200 … 1/20.000 seg. (en modo TTL) En modo M, aprox. 1/200 seg. con plena potencia luminosa En modo M Lo, aprox. 1/5000 seg. Temperatura de color: aprox. 5600 K Intervalo entre destellos: Aprox. 4 seg. con acum. NC Aprox. 4 seg. con acum. NiMH Aprox. 5 seg. con pilas alcalino – manganesas de alta capacidad (a la respectiva plena potencia luminosa) Ambito de giro y posiciones de la cabeza del reflector: Hacia arriba / abajo: 60°, 75°, 90° / -7° Dimensiones aprox. en mm: 75 x 125 x 108 (An.x Al.x Pr.) Peso: Flash con fuentes de energía: aprox. 400 grs. Contenido del suministro: Flash, instrucciones de empleo Sensibilidad de la película: ISO 6 hasta ISO 6400 Sincronización: Encendido de baja tensión Cantidad de destellos: Aprox. 85 con acum. NC (600 mAh) Aprox. 205 con acum. NiMH (1600 mAh) Aprox. 240 con pilas alcalino – manganesas de alta capacidad Aprox. 400 con pilas de litio (a la respectiva plena potencia luminosa)

¡Con reserva de modificaciones y posibilidades de entrega!

704 47 0118-A2 44 AF-4 O

6/9° 8/10° 10/11° 12/12° 16/13° 20/14° 25/15° 32/16° 40/17° 50/18° 64/19° 80/20° 100/21° 125/22° 160/23° 200/24° 250/25° 320/26° 400/27° 500/28° 640/29° 800/30° 1000/31° 1250/32° 1600/33° 2000/34° 2500/35° 3200/36° 4000/37° 5000/38° 6400/39°

ISO 6/9° 8/10° 10/11° 12/12° 16/13° 20/14° 25/15° 32/16° 40/17° 50/18° 64/19° 80/20° 100/21° 125/22° 160/23° 200/24° 250/25° 320/26° 400/27° 500/28° 650/29° 800/30° 1000/31° 1250/32° 1600/33° 2000/34° 2500/35° 3200/36° 4000/37° 5000/38° 6400/39° Atención: El símbolo CE significa una valoración da exposición correcta con la prueba EMV (prueba de tolerancia electromagnética). No tocar los contactos ! En algunos casos un contacto puede producir daños en el aparato. 704 47 0118-A2 44 AF-4 O

15:01 Uhr Seite 107 704 47 0118-A2 44 AF-4 O
