MECABLITZ 48 AF-1 PENTAX - Flash externo METZ - Manual de uso y guía de instrucciones gratis

Tipo de producto	Flash externo
Marca	METZ
Modelo	MECABLITZ 48 AF-1 PENTAX
Dimensiones (Al x An x Pr)	71 x 137 x 99 mm
Peso	aproximadamente 425 g
Alimentación	4 pilas/baterías AA (NiCd, NiMH, alcalinas, litio)
Número guía máximo (ISO 100, 105 mm)	48 (metros)
Modos de flash	TTL, P-TTL, P-TTL HSS, Manual (M)
Rango de zoom motorizado	24 - 105 mm (con difusor gran angular: 18 mm)
Tiempo de reciclaje (potencia máxima)	aproximadamente 3,5 s
Número de destellos (potencia máxima)	90 a 460 según pilas
Temperatura de color	5600 K
Sensibilidad ISO	6 a 6400
Sincronización	Primera cortina, segunda cortina (REAR), alta velocidad (HSS), velocidad lenta (SLOW)
Funciones especiales	Esclavo inalámbrico, corrección EV, horquillado (FB), luz piloto, zoom extendido, control de contraste
Iluminador AF	Sí, alcance 6-9 m
Orientación del cabezal	Vertical: -7° a 90°; Horizontal: izquierda/derecha 30° a 180°
Actualización de firmware	Mediante puerto USB
Mantenimiento y limpieza	Paño suave seco o siliconado; no usar detergente
Instrucciones de seguridad	No disparar cerca de los ojos, gases inflamables; alta tensión interna; no abrir
Accesorios opcionales	Mecabounce 58-90, pantalla reflectante 58-23, soporte de flash W-F127

Preguntas frecuentes - MECABLITZ 48 AF-1 PENTAX METZ

¿Cómo montar el flash MECABLITZ 48 AF-1 en la cámara?

Apague la cámara y el flash. Gire la rueda moleteada hacia el flash, inserte la zapata en la ranura, luego gire la rueda hacia la cámara para bloquear. Para retirar, haga lo inverso.

¿Qué tipo de pilas usar?

Use 4 pilas AA: alcalinas, litio, NiCd o NiMH. Respete la polaridad. Reemplace siempre con un juego completo idéntico. Retire las pilas si no se usa durante mucho tiempo.

¿Por qué no se enciende el indicador de disponibilidad?

¿El tiempo de reciclaje supera los 60 segundos? Las pilas pueden estar agotadas. Cámbielas. Verifique también que el interruptor principal esté en ON.

¿Cómo usar el modo esclavo inalámbrico?

Active el modo esclavo remoto (SL) mediante el menú Select. Configure el mismo canal (CH1-4) que el flash maestro. Coloque el flash esclavo en un soporte y asegúrese de que reciba la luz del maestro.

¿Qué hacer si el flash no se sincroniza en alta velocidad (HSS)?

Configure el flash en modo P-TTL HSS mediante el botón Mode. La cámara debe admitir la sincronización de alta velocidad y usar una velocidad de obturación más corta que la sincronización normal. El alcance se reducirá.

¿Cómo limpiar el flash?

Use un paño suave, seco o ligeramente siliconado. Nunca use detergente, ya que podría dañar el plástico.

El iluminador AF no se activa, ¿por qué?

Verifique que el flash esté listo (indicador encendido), que la cámara esté en modo de enfoque automático simple (S-AF) y que el sensor AF central esté seleccionado. Algunas cámaras compactas solo usan su propio AF.

¿Cómo restablecer el flash a los ajustes de fábrica?

Mantenga presionado el botón Mode durante unos 5 segundos hasta que aparezca 'rES'. El restablecimiento no elimina las actualizaciones del firmware.

¿Qué hacer si la pantalla muestra valores erróneos?

Apague el flash durante 10 segundos, verifique los ajustes de la cámara y que la zapata esté bien insertada. Cambie las pilas si es necesario. Si el problema persiste, contacte a su distribuidor.

¿Cómo usar el difusor gran angular?

Tire del difusor gran angular hacia adelante hasta el tope, se pliega automáticamente. El flash ajusta el zoom a 18 mm. Para guardarlo, levántelo y empújelo completamente.

MANUAL DE USUARIO MECABLITZ 48 AF-1 PENTAX METZ

Manual de instrucciones

D

Potencias parciales manuales:

De P1/1 a P1/128 en tercios.

Reflector principal a partir de 24 mm (pequeño formato 24 x 36)

Reflector principal con difusor de gran angular a partir de 18 mm (pequeño formato 24 x 36)

Flash con difusor de gran angular integrado, manual de instrucciones.

17 Accessoires en option

1 Indicaciones de seguridad .....111

2 Funciones dedicadas del flash .....112

3 Preparación del flash .....112

3.1 Montaje del flash 112

3.2 Alimentación de energía .....112

3.3 Conexión y desconexión del flash .....113

3.4 Desconexión automática del flash (Auto - Off) .....113

4 Indicadores LED en el flash .....114

4.1 Indicación de disponibilidad del flash .....114

4.2 Indicación del control de la exposición .....114

5 Indicaciones en la pantalla ....114

5.1 Indicación del modo de funcionamiento de flash .....114

5.2 Indicación del alcance .....114

6 Indicaciones en el visor de la cámara .....115

6.1 Indicación de disponibilidad del flash .....115

6.2 Indicación de control de exposición en modo de flash TTL .....115

6.3 Indicaciones de aviso 116

7 Modos de funcionamiento del flash („Mode“) .....116

7.1 Modos TTL 116

7.2 Modo de flash manual .....117

7.3 Sincronización rápida automática (FP o HSS) .....117

7.4 Modo "Spot-Beam" (Sb) 118

8 Corrección manual de la exposición del flash .....118

9 Funciones especiales („Select“) .....119

9.1 Reflector principal con zoom motorizado („Zoom“) .....119

9.2 Modo remoto esclavo (SL) 120

9.3 Horquillado de flash („FB“) 121

9.4 Desconexión automática Ⓤ 122

9.5 Luz de modelado („ML“) .....122

9.6 Modo de zoom extendido („Ex“) .....122

9.7 Conmutación de metros a pies („m“ / „ft“) .....123

9.8 Sincronización con la segunda cortinilla (REAR) .....123

9.9 Adaptación del formato de toma (S.Zoom) .....123

9.10 Control de contraste (CC) 124

10 Técnicas de destello .....125

10.1 Destellos indirectos .....125

10.2 Destellos indirectos con tarjeta reflectante .....125

10.3 Primeros planos y macrofotografía .....125

11 Sincronización del flash .....125

11.1 Control automático de la sincronización del flash .....125

11.2 Sincronización normal .....126

11.3 Sincronización con la segunda cortinilla (REAR) .....126

11.4 Sincronización de velocidad lenta (SLOW) .....126

12 Destello automático de medición AF .....127

13 Control de encendido (Auto-Flash) .....127

14 Mantenimiento y cuidados .....127

14.1 Actualización del firmware .....127

14.2 Reset 127

14.3 Formación del condensador de destellos .....127

15 Ayuda en caso de problemas .....128

16 Características técnicas .....129

17 Accesorios especiales ....130

Tabla 1: Números-guía con máxima potencia de luz (P 1/1) .....131

Tabla 2: Duraciones de destellos en los escalones de potenciasparciales de luz .132

Tabla 3: Tiempos de secuencias de dest. y núm. de dest. con los dist. tipos de pilas .133

Tabla 4: Números-guía max. en el funcionamiento HSS .....133

Introducción

Le agradecemos que se haya decidido por un producto Metz y nos complace saludarle como usuario de nuestra marca.

Como es natural, deseará empezar a utilizar el flash lo antes posible, pero le recomendamos que lea primero estas instrucciones pues sólo así sabrá cómo manejarlo correctamente.

Este flash es apropiado para:

- Cámaras Pentax analógicas y digitales con control de flash TTL o P-TTL y zapata de flash integrada en el sistema, así como cámaras digitales de Samsung compatibles con este flash.

Este flash no es apropiado para cámaras de otros fabricantes. Despliegue la doble página con el dibujo al final de las instrucciones.

1 Indicaciones de seguridad

• Este flash ha sido diseñado para uso exclusivo en el sector de la fotografía.
• No disparar nunca el flash en las proximidades de gases o líquidos inflamables (gasolina, disolventes, etc.). ¡PELIGRO DE EXPLOSIÓN!
• No disparar nunca el flash a los ojos de conductores de automóviles, autobuses, motocicletas, trenes, etc. ya que los deslumbraría y podría causar un accidente.
• No dispare nunca el flash cerca de los ojos. La luz directa del flash sobre los ojos de personas o animales puede provocar daños en la retina y causar graves deterioros de la visión, incluso la ceguera.
• Utilizar únicamente las fuentes de energía recomendadas y admitidas en el manual de instrucciones.
• No someter las pilas ni las baterías a calor excesivo, como los rayos del sol, fuego o similares.

• No arrojar las pilas o baterías usadas al fuego.

• Las pilas usadas pueden tener fugas de ácido, lo que podría dañar los contactos. Por lo tanto, deben retirarse siempre las pilas gastadas del aparato.

• Las pilas secas no pueden recargarse.
• No exponer el flash ni el cargador a gotas o salpicaduras de agua, por ejemplo, a la lluvia.
• Proteger el flash contra el calor elevado y la alta humedad ambiental. No guardar el flash en la guantera del coche.
• Al disparar el flash, no debe haber ningún material opaco justo delante o sobre el reflector. El cristal del reflector debe estar limpio. De lo contrario, debido a la elevada energía de la luz del flash, podrían producirse quemaduras en el material o en el cristal del reflector.
• No tocar el cristal del reflector después de disparar el flash varias veces seguidas. ¡Peligro de quemaduras!
• No desmontar el flash. ¡ALTA TENSIÓN! En el interior del equipo no hay ningún componente que pueda ser reparado por personas no especializadas.
• Al disparar tomas en serie con flash a plena potencia lumínica e intervalos breves entre destellos, debe hacerse una pausa de al menos 10 minutos cada 15 destellos.
• Al tomar series de fotografías con flash usando toda la potencia luminosa e intervalos entre destellos breves, en posiciones del zoom de 35 mm e inferiores, el difusor se calienta intensamente debido a la elevada potencia luminosa.
• El flash sólo se puede utilizar junto con un flash integrado en la cámara si éste se puede desplegar por completo.
• Cuando hay cambios bruscos de temperatura, puede aparecer condensación. Esperar a que el equipo se aclimate.
• No utilizar pilas ni baterías defectuosas.

2 Funciones dedicadas del flash

Las funciones dedicadas del flash son las que se adecuan de manera especial al sistema de la cámara. Así, las funciones del flash serán compatibles dependiendo del modelo de cámara.

• Indicación de disponibilidad del flash en el visor / pantalla de la cámara
• Indicación del control de la exposición en el visor
• Control automático de velocidad de sincronización
• Horquillado de exposición del flash / Flash bracketing
• Flash automático / control de encendido

- Control del contraste

- Modo Spot-Beam „SB“

- Control de flash TTL

- Control de flash P-TTL

• Control automático de relleno con TTL/P-TTL

- Corrección manual de la exposición del flash

- Sincronización con la 1^a o la 2^a cortinilla (REAR, 2nd curtain, SLOW 2)

- Sincronización rápida (modo de flash de alta velocidad) P-TTL-HSS

- Control automático de zoom motorizado

- Control automático de destellos de medición AF

- Indicación automática de alcance del flash

- Programa de flash automático

- Función de predestello para reducir el efecto de ojos rojos

- Modo remoto inalámbrico de flash P-TTL como flash esclavo

- Función de despertador del flash

- Actualización del firmware mediante conector USB

En el marco de estas instrucciones no es posible describir detalladamente todos los modelos de cámara y cada una de sus funciones de flash dedicadas. Por ese motivo, es aconsejable consultar las indicaciones sobre los modos del flash en el manual de instrucciones de la cámara para saber qué funciones son compatibles con su modelo de cámara y cuáles deben ajustarse en la propia cámara.

3 Preparación del flash

3.1 Montaje del flash

Colocar el flash en la cámara

Desconectar la cámara y el flash antes de montarlos o desmontarlos.

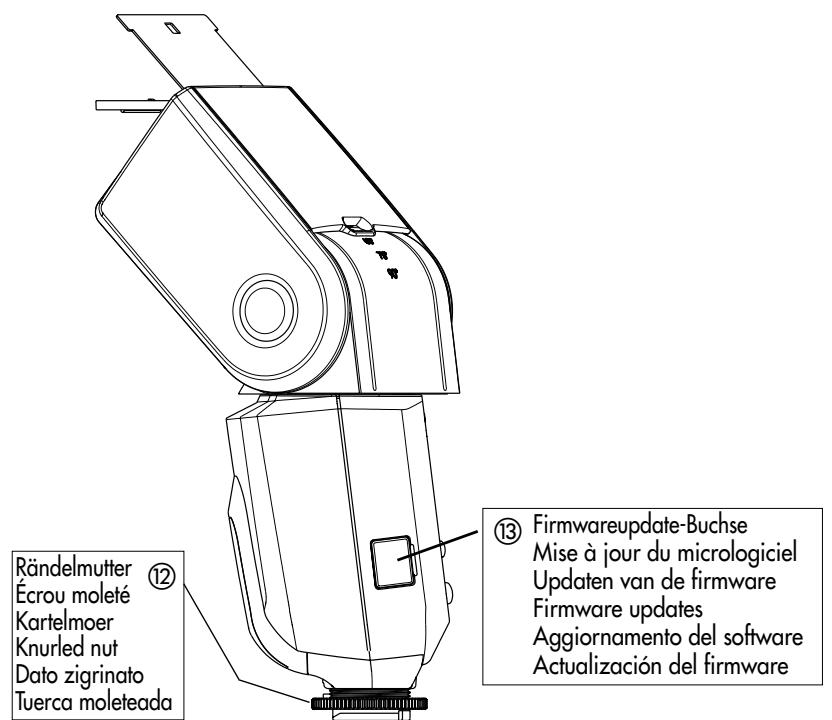

• Girar la tuerca moleteada ⑫ hasta el tope contra el flash. El pasador de seguridad del pie está totalmente hundido en la carcasa.
• Introducir el flash con el pie de conexión hasta el tope en la zapata de accesorios de la cámara.
• Girar la tuerca moleteada ⑫ hasta el tope contra la carcasa de la cámara y fijar el flash. En aquellas carcasas de cámaras que no dispongan de agujero de seguridad, el pasador de muelle se hunde en la carcasa para no dañar la superficie.

Extraer el flash de la cámara

Desconectar la cámara y el flash antes de montarlos o desmontarlos.

• Girar la tuerca moleteada ⑫ hasta el tope contra el flash.
• Extraer el flash de la zapata de accesorios de la cámara.

3.2 Alimentación de energía

Selección de pilas o baterías

El flash funciona con cualquiera de estas opciones:

- 4 baterías NC de 1,2 V, tipo IEC KR6 (AA / Mignon), para lograr intervalos muy cortos entre destellos y un funcionamiento económico por ser recargables.

• 4 baterías de hidruro metálico de níquel de 1,2 V, tipo IEC HR6 (AA/Mignon), con una capacidad considerablemente más elevada que las baterías de NC y más ecológicas, ya que no contienen cadmio.
• 4 pilas secas alcalino-manganesas de 1,5 V, tipo IEC LR6 (AA/ Mignon), que suministran energía sin necesidad de mantenimiento para rendimientos moderados.
• 4 pilas de litio de 1,5 V, tipo IEC FR6 (AA/ Mignon), que suministran energía sin necesidad de mantenimiento con una capacidad mayor y una menor autodescarga.

Cuando no se vaya a utilizar el flash durante un periodo prolongado de tiempo, retirar las pilas del aparato.

Cambio de las pilas

Se considera que las pilas o baterías están usadas o vacías, cuando el intervalo entre destellos (tiempo desde el disparo del flash a plena potencia, por ejemplo, en modo M, hasta que se ilumina de nuevo la indicación de disposición de disparo ③ sobrepasa los 60 segundos.

• Desconectar el flash mediante el interruptor général ①.

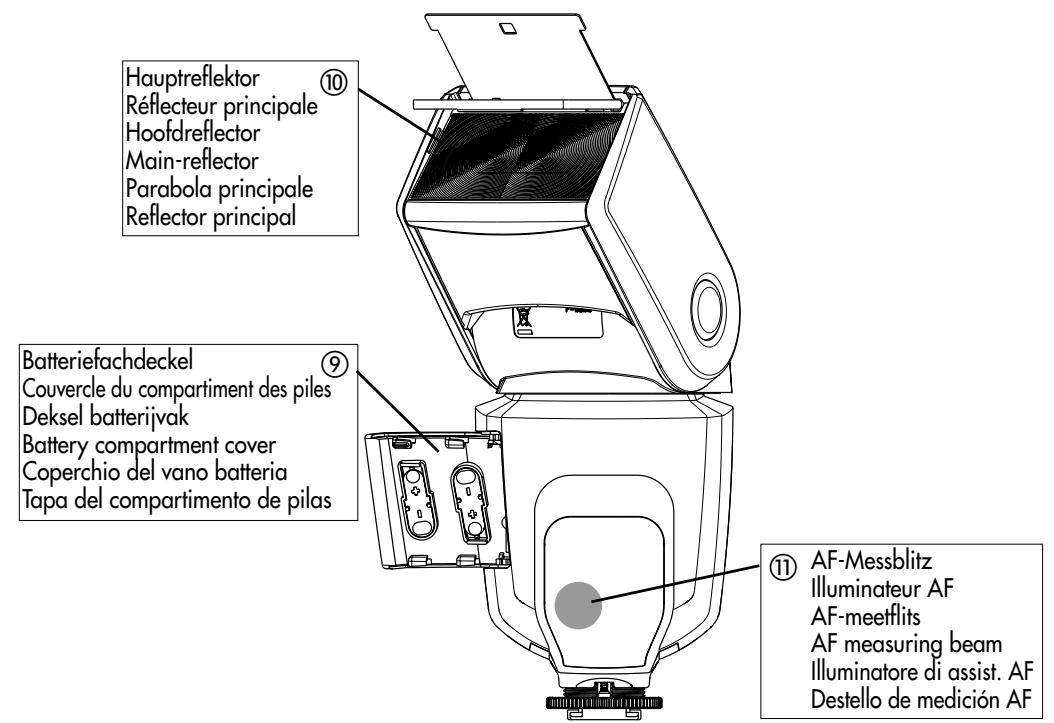

• Deslizar hacia adelante la tapa del compartimento de pilas ⑨ y abrir.
• Introducir las pilas o baterías en sentido longitudinal según los símbolos indicados. Introducir primero las pilas que están de cara a la pantalla, y a continuación las restantes. Cerrar la tapa del compartimento de pilas ⑨.

Al colocar las pilas o baterías, observar la polaridad correcta indicada por los símbolos del compartimento de las pilas. Si se confunden los polos, el aparato puede quedar inutilizable. Sustituir siempre todas las pilas por las equivalentes del mismo fabricante y la misma capacidad. Las pilas y baterías usadas no deben tirarse al cubo de la basura. Contribuyamos a conservar el medio ambiente desechándolas en los contenedores destinados al efecto.

3.3 Conexión y desconexión del flash

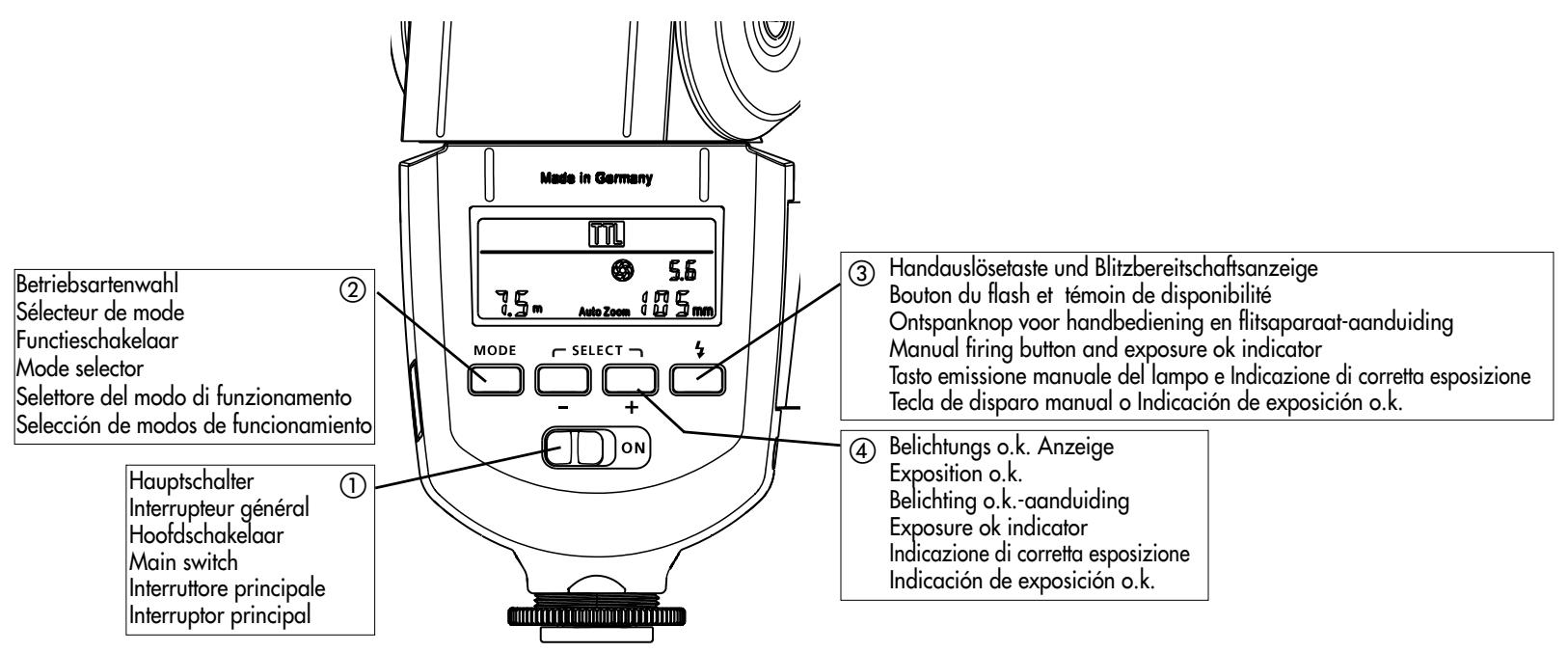

El flash se conecta con el interruptor général ①. En la posición „ON“, el flash está conectado.

Para desconectarlo, desplazar el interruptor général ① hacia la izquierda.

Si no se va a utilizar el flash durante un periodo prolongado de tiempo, es recomendable desconectar el flash con el interruptor général ① y retirar las fuentes de energía (pilas, baterías).

3.4 Desconexión automática del flash (Auto - Off)

El flash está ajustado de fábrica de manera que, aprox. 10 minutos

• después de la conexión,
• tras haber pulsado alguna tecla,
• después de disparar el flash,
• después de pulsar el disparador de la cámara,
• después de desconectar el sistema fotométrico de la cámara...

...pase al modo Standby (Auto-OFF) para ahorrar energía y proteger las fuentes de energía de descargas accidentales. La indicación de disposición de disparo ③ y los indicadores en la pantalla desaparecen.

El último ajuste operativo utilizado queda registrado tras la desconexión automática y se recupera inmediatamente tras la conexión. El flash se conecta de nuevo al pulsar cualquier tecla o el disparador de la cámara (función Wake-Up).

Cuando no se vaya a utilizar el flash durante un periodo de tiempo prolongado, debe apagarse siempre mediante el interruptor général ①

En caso necesario, se puede activar la desconexión automática un minuto después de la conexión o desactivar esta función (consultar 9.4).

4 Indicadores LED en el flash

4.1 Indicación de disponibilidad del flash

Cuando el condensador del flash está cargado, se enciende en el flash la indicación de disponibilidad ③, que indica que está listo para disparar. Esto significa que en la próxima toma se puede utilizar el flash. La disponibilidad del flash se transmite a la cámara y en el visor de la cámara aparece también la indicación correspondiente (consultar 6).

Si efectúa una toma antes de que aparezca en el visor de la cámara la indicación de disponibilidad, el flash no dispara y la toma, según la situación, puede quedar mal expuesta si la cámara cambió a velocidad de sincronización (consultar 11.1.).

4.2 Indicación del control de la exposición

¡La indicación de control de la exposición „o.k.“ ④ se ilumina durante unos 5 segundos cuando la toma se ha iluminado correctamente en los modos TTL (ITL, PITL, PITLHSS; consultar 7.)!

Si después de la toma no aparece la indicación „o.k.“, esto se debe a que la toma ha quedado subexpuesta y hay que ajustar el siguiente valor más pequeño del diafragma (p. ej. diafragma 8 en lugar de 11) o acortar la distancia al motivo o a la superficie de reflexión (p. ej. con destellos indirectos) y repetir la toma. Observar el indicador de alcance en la pantalla del flash (consultar 5.2). Para la indicación del control de la exposición en el visor de la cámara, consultar también el punto 6.

5 Indicaciones en la pantalla

Las cámaras transmiten al flash los valores de ISO, distancia focal (mm) y apertura. El flash realizará automáticamente sus ajustes necesarios. A partir de dichos valores y de su propio número guía, calculará el alcance máximo de la luz de flash. En la pantalla del flash se indicarán modo de funcionamiento, alcance y posición de zoom del reflector principal.

Cuando esté utilizándose el flash sin que haya recibido datos de la cámara (p. ej. cuando esta esté desconectada), se indicará entonces únicamente el modo de funcionamiento elegido, la posición de zoom del reflector principal y „Zoom“. La mayoría de las cámaras transmite al flash los valores de ISO, distancia focal del objetivo (mm) y apertura.

Las indicaciones relativas al auto-zoom y alcance se refieren únicamente a las cámaras capaces de transmitir al flash los valores de apertura e ISO.

Iluminación de la pantalla

La pantalla del flash se ilumina durante aprox. 10 seg. cuando se pulsa cualquier tecla del flash. Cuando la cámara dispara el flash o se pulsa la tecla de disparo manual del flash ↗ ③, la iluminación de la pantalla se apaga.

5.1 Indicación del modo de funcionamiento de flash

En la pantalla se indica el modo de funcionamiento que se ha configurado. A este respecto, dependiendo del modelo de cámara, se dispone de distintas indicaciones para los modos TTL compatibles en cada caso (p. ej., TTL, P TTL, P TTL HSS) y para el modo manual de flash M (consultar 7).

5.2 Indicación del alcance

Cuando se utilicen cámaras que transmiten los datos relativos a ISO, distancia focal de objetivo y apertura, aparecerá en la pantalla una indicación de alcance. Para ello debe haberse producido una transmisión de datos entre la cámara y el flash, p. ej. pulsando el disparador de la cámara. La indicación de alcance puede efectuarse o bien en metros (m) o en pies (feet = ft) (consultar 9.7).

No se producirá ninguna indicación de alcance cuando la cámara no haya transmitido datos.

• cuando el cabezal del reflector esté abatido sin encontrarse en su posición normal (hacia arriba, hacia abajo o hacia un lado).
• cuando el flash esté trabajando en modo remoto (esclavo SL).

Indicación de alcance en modos de funcionamiento TTL

En los modos TTL de funcionamiento del flash (TTL, PTL, PTL-HSS; consultar 7.1), aparecerá en la pantalla el valor del alcance máximo de la luz del flash. El valor indicado se refiere a un grado de reflexión del motivo del 25%, lo que se puede aplicar a la mayor parte de las situaciones de toma. Las desviaciones acentuadas del grado de reflexión, p. ej. con motivos muy reflectantes o muy poco reflectantes, pueden influir en el alcance del flash.

Lo ideal es que el motivo se encuentre dentro de un ámbito de aprox. entre 40% y 70% del valor indicado. Con ello, el sistema electrónico dispone de margen suficiente para el ajuste. La distancia mínima al motivo no debe ser inferior al 10% del valor indicado para evitar sobreexposiciones. La adaptación a la situación de la toma se puede conseguir en cada caso p. ej. modificando el diafragma del objetivo.

Indicación de alcance en modo manual M

En el modo manual M de funcionamiento del flash se indicará en la pantalla el valor de distancia que debe respetarse para una correcta exposición de flash para el motivo. La adaptación a la situación de la toma se puede conseguir en cada caso p. ej. modificando el diafragma del objetivo o eligiendo manualmente una potencia parcial de luz (consultar 7.2).

Superación del margen de indicación

En la pantalla aparecen indicados alcances de hasta 199 m o 199 pies. Con valores ISO altos (p. ej. ISO 6400) y aperturas de diafragma grandes, se puede sobrepasar el margen de indicación. Esto se indica mediante una flecha o un tri-ángulo detrás del valor de la distancia.

6 Indicaciones en el visor de la cámara

El visor de la cámara proporciona indicaciones únicamente cuando está activado el sistema de medición de la misma, por ejemplo al pulsar ligeramente el disparador. En algunos casos, es posible que vea en el visor de su cámara visualizaciones que difieren con lo expuesto a continuación. En el manual de instrucciones de la cámara podrá conocer más detalles sobre las indicaciones en el visor.

6.1 Indicación de disponibilidad del flash

Se ilumina

El flash está listo para disparar. Al accionar el disparador de la cámara se producirá un disparo de flash.

No se ilumina

El flash no está listo para disparar. Espere hasta que el mecablitz esté listo para disparar.

O bien, en caso de que el flash esté listo para disparar:

al ser intensa la luz ambiente, la cámara ha activado el control de activación (consultar capítulo 13). En tal caso, la toma no necesita luz de flash.

6.2 Indicación de control de exposición en modo de flash TTL

En el modo de flash P-TTL, el sistema de la cámara no permite que aparezca en el visor ninguna indicación de control de exposición para la correcta exposición de la toma.

Parpadea rápidamente tras la toma

La toma tenía exposición correcta.

Se apaga inmediatamente después de la toma

La toma ha quedado subexpuesta. Reduzca la distancia al motivo, seleccione un diafragma mayor (= menor valor de apertura) o emplee una sensibilidad de película más alta. Para la siguiente toma, espere hasta que el flash vuelva a estar listo para disparar.

6.3 Indicaciones de aviso

[↓] Parpadea lentamente

La actual situación de la toma exige luz de flash. El sistema solicita que se emplee un flash o se conecte el flash (integrado o externo).

[↓] Parpadea rápidamente antes de la toma

Con la distancia focal seleccionada (por ejemplo, 28 mm de objetivo gran angular), el flash interno de la cámara no basta para iluminar completamente la toma en los bordes de la imagen, al ser la distancia focal menor de 35 mm.

Parpadea rápidamente antes de la toma

Con la distancia focal seleccionada (por ejemplo, objetivo gran angular), la actual posición del reflector del mecablitz no basta para iluminar completamente la toma en los bordes de la imagen, por ejemplo por ser el valor (mm) de la posición del reflector mayor que la distancia focal.

Respecto a las indicaciones en el visor de la cámara, leer el manual de instrucciones de la cámara para saber de qué indicaciones dispone la suya.

7 Modos de funcionamiento del flash („Mode“)

Según el modelo de cámara, se encuentran disponibles distintos modos de flash TTL, el modo manual y la sincronización rápida FP ó HSS. Para ajustar el modo de funcionamiento del flash, por tanto, es preciso que antes tenga lugar una transmisión de datos entre el flash y la cámara, p. ej. pulsando el disparador de la cámara. El ajuste del modo del flash se realiza mediante la tecla „Mode” ②.

7.1 Modos TTL

Los modos de flash TTL le permitirán conseguir de forma sencilla muy buenas tomas con luz de flash. En estos modos de funcionamiento, se encarga de la medición de la exposición de flash un sensor en el interior de la cámara. Este sensor mide la luz reflejada por el motivo a través del objetivo (TTL = „Through

The Lens"). Entonces, la cámara determina automáticamente la potencia luminosa necesaria para una correcta exposición de la toma. La ventaja de los modos de flash TTL radica en que todos los factores que influyen en la exposición (filtro, diafragma o distancia focal con objetivos zoom, anillos de extensión para primeros planos, etc.) se tienen en cuenta automáticamente en la regulación de la luz del flash.

La indicación del control de la exposición ④ „o.k.“ se enciende durante unos 5 seg. cuando la toma ha tenido la exposición correcta (consultar 4.2).

Tener en cuenta si para el modelo de cámara utilizado existen limitaciones respecto al valor ISO para el modo de flash TTL (p. ej. de ISO 64 hasta ISO 1000; consultar manual de instrucciones de la cámara). Para probar el funcionamiento del modo TTL en cámaras analógicas debe haber una película cargada.

Modos de flash P-TTL

El modo P-TTL es un modo digital de funcionamiento de flash, nuevo desarrollo del modo de flash TTL de las cámaras analógicas. En la toma, antes de la iluminación propiamente dicha, el flash emite un predestello de medición casi imperceptible. El reflejo de ese predestello es evaluado por la cámara, que a continuación adapta la exposición posterior del flash a la situación de la toma (para más detalles, consultar manual de instrucciones de la cámara).

Configuración

- Pulsar la tecla „Mode“ hasta que en la pantalla parpadee „PTTL“. El ajuste se aplica de forma inmediata. Tras unos 5 seg. aprox., la indicación deja de parpadear, y la configuración queda guardada automáticamente. En la pantalla se indicará „ETTL“.

Modo de flash TTL

Este modo analógico de flash es compatible con cámaras analógicas de cierta antigüedad. Se trata del modo TTL normal (modo TTL sin predestello).

Configuración

- Pulsar la tecla „Mode“ hasta que en la pantalla parpadee „III“. El ajuste se aplica de forma inmediata. Tras unos 5 seg. aprox., la indicación deja de parpadear, y la configuración queda guardada automáticamente. En la pantalla aparecerá indicado el símbolo „III“.

Cuando se use flash con cámaras compatibles con los modos de flash P-TTL no se podrá ajustar el modo TTL normal.

Modo automático de flash de relleno TTL ó P-TTL

En la mayoría de los modelos de cámara, el modo automático de flash de relleno TTL ó P-TTL se activa en el programa automático P y en los programas Vari o de escenas con luz de día (consultar manual de instrucciones de la cámara).

Con el flash de relleno se pueden eliminar molestas sombras, y conseguir una iluminación armoniosa entre el motivo y el fondo en tomas a contraluz. Un sistema de medición controlado por ordenador en la cámara asegura la correcta combinación entre tiempo de obturación, apertura del diafragma y potencia del flash.

Evite que la fuente de contraluz incida directamente en el objetivo. De lo contrario, el sistema TTL de medición de la cámara dará un valor erróneo.

Para el modo automático de flash TTL de relleno no tienen lugar en el flash ni la configuración ni ninguna indicación.

7.2 Modo de flash manual

En el modo de flash manual M, el flash libera un destello a plena potencia si no se ajusta una potencia parcial. La adaptación a la situación de la toma se puede realizar, por ejemplo, ajustando el diafragma en la cámara o seleccionando manualmente una potencia parcial adecuada. El margen de ajuste va desde P 1/1 (potencia luminosa completa) hasta P1/128. En la pantalla aparece indicada la distancia a la cual el motivo queda iluminado correctamente (consultar 5.2).

Configuración

- Pulsar la tecla „Mode“② hasta que en la pantalla parpadee „M“. El ajuste se aplica de forma inmediata. Tras unos 5 seg. aprox., la indicación deja de parpadear, y la configuración queda guardada automáticamente. En la pantalla aparecerá indicado el símbolo „M“.

Potencias parciales manuales

En el modo de flash manual M, ajustar mediante las teclas (+) y (-) la potencia parcial que se desee. El ajuste se aplica de forma inmediata y queda guardado automáticamente. La indicación de distancia se adapta automáticamente a la potencia luminosa parcial (consultar 5.2).

¡Varios modelos de cámara son compatibles con el modo de flash manual M únicamente cuando la cámara también se encuentra en modo manual M! ¡En otros modos de funcionamiento de la cámara, aparecerá en la pantalla un mensaje de error y se bloqueará el disparo!

7.3 Sincronización rápida automática (FP o HSS)

Algunas cámaras son compatibles con la sincronización rápida automática (consultar manual de instrucciones de la cámara). Con este modo de flash se puede utilizar un flash incluso con velocidades de obturación más rápidas que la velocidad de sincronización. Este modo es interesante, por ejemplo, con retratos en entornos muy claros cuando debe limitarse la profundidad de campo mediante un diafragma muy abierto (p. ej., F 2,0). El flash admite la sincronización rápida en los modos de funcionamiento P-TTL (P-TTL HSS).

Físicamente, el número guía, y con él el alcance del flash, se reducen mucho debido a la sincronización rápida. Por ello, debe tenerse en cuenta la indicación de alcance que aparece en la pantalla del flash. La sincronización rápida se realiza automáticamente cuando en la cámara se ajusta de forma manual o automática una velocidad de obturación más rápida que la velocidad de sincronización del flash debido al programa de exposición.

Debe recordarse que el número guía del flash depende también de la velocidad de obturación cuando se utiliza la sincronización rápida: Cuanto más rápida sea la velocidad de obturación, más bajo será el número guía. La sincronización rápida se emplea preferentemente en los modos de cámara "Av" y "M".

Configuración

• Pulsar la tecla „Mode“ ② hasta que en la pantalla parpadee „P TIL HSS“. El ajuste se aplica de forma inmediata. Tras unos 5 seg. aprox., la indicación deja de parpadear, y la configuración queda guardada automáticamente. En la pantalla aparecerá indicado „P TIL HSS“. Para borrar la sincronización rápida, pulsar la tecla “Mode” hasta que se apague el símbolo “HSS”.
  Cuando se activa en el flash la sincronización rápida FP o HSS, se desactiva automáticamente la sincronización con la segunda cortinilla (REAR).

7.4 Modo "Spot-Beam" (Sb)

El modo Spot-Beam "SB" permite, con escasa luz ambiente, que el enfoque de nitidez se realice sobre el motivo con la ayuda del destello de medición AF, sin tener que disparar un flash en la toma..
En el modo Spot-Beam no aparecerá en el visor de la cámara ninguna indicación de disponibilidad del flash ni del control de exposición. La cámara no cambia a su velocidad de sincronización y se comporta como si no estuviera conectado ningún flash.
El modo Spot-Beam solamente entra en funcionamiento cuando el flash está conectado y disponible para disparar (obsérvese en el flash la indicación de disponibilidad)

Al accionar el disparador de la cámara no se producirá disparo de flash. Tenga en cuenta las indicaciones del capítulo 12 sobre el destello de medición AF.

Configuración

- Pulsar la tecla „Mode“ ② hasta que en la pantalla parpadee „Sb“. El ajuste se aplica de forma inmediata. Tras unos 5 seg. aprox., la indicación deja de parpadear, y la configuración queda guardada automáticamente. En la pantalla aparecerá indicado „Sb“.

8 Corrección manual de la exposición del flash

El sistema automático de flash de la mayoría de las cámaras está diseñado con un grado de reflexión del 25% (grado de reflexión medio de los motivos del flash). Un fondo oscuro que absorba mucha luz, o un fondo claro con fuerte reflexión (p. ej., tomas a contraluz), pueden conducir a sobreexposiciones o sub-exposiciones del motivo.

Para compensar este efecto, la exposición del flash se puede adaptar manualmente a la toma mediante un valor de corrección. La magnitud de este valor de corrección depende del contraste entre el motivo y el fondo de la imagen.

En el flash pueden ajustarse manualmente en los modos P-TTL (P-TTL, P-TTL-HSS) unos valores de corrección para la exposición del flash de -3 hasta +3 valores de diafragma (EV), en tercios de diafragma.

Sugerencia:

Motivo oscuro en fondo de imagen claro: valor de corrección positivo. Motivo claro en fondo de imagen oscuro: valor de corrección negativo.

No es posible corregir la exposición modificando el diafragma del objetivo, ya que el sistema automático de flash de la cámara considerará entonces que el diafragma modificado es la apertura normal de diafragma. Al ajustar un valor de corrección, la indicación del alcance en la pantalla puede variar adaptándose al valor de corrección (dependiendo del modelo de cámara).

Configuración

- Pulsar la tecla (-) o (+) hasta que parpadee „EV“. Mediante las teclas (+) y (-), proceder a ajustar la configuración deseada: ajustar mediante la tecla (-) un valor de corrección negativo, o bien mediante la tecla (+) uno positivo. El ajuste se aplica de forma inmediata. Tras unos 5 seg. aprox., la indicación deja de parpadear, y la configuración queda guardada automáticamente. Tras guardarse, en lugar del valor de diafragma aparecerá en la pantalla „EV“ con el valor de corrección configurado.

Para borrar el valor de corrección, pulsar la tecla (-) o (+) hasta que aparezca indicado „EV“ sin valor de corrección. El ajuste se aplica de forma inmediata. Tras unos 5 seg. aprox., la indicación deja de parpadear, y la configuración queda guardada automáticamente.

Una corrección manual de la exposición del flash en los modos TTL sólo es posible si la cámara cuenta con esta función (consultar manual de instrucciones de la cámara). Si la cámara no ofrece esta función, el valor de corrección ajustado no tiene ningún efecto. Si la cámara no ofrece esta función, no se podrá ajustar en el flash ningún valor de corrección, o bien el valor de corrección ajustado no tendrá ningún efecto.

Con algunos modelos de cámara debe ajustarse el valor de corrección manual de la exposición del flash en la propia cámara. En la pantalla del flash no aparece el valor de corrección.

Tras la toma, ¡no olvide volver a borrar la corrección de la exposición del flash!

9 Funciones especiales („Select“)

Según el modelo de cámara, están disponibles distintas funciones especiales. Para acceder a las funciones especiales y ajustarlas, es preciso, por tanto, que se haya efectuado previamente una transmisión de datos entre el flash y la cámara, p. ej. pulsando el disparador de la cámara. El acceso a cada una de las funciones especiales se realiza mediante la combinación de teclas „Select“, es decir: es preciso accionar simultáneamente las teclas (-) y (+). Los ajustes deseados dentro de cada función especial se llevarán a cabo a continuación individualmente mediante la tecla (-) o (+).

¡La configuración tiene que efectuarse inmediatamente después de acceder a la función especial, pues de lo contrario el flash regresa automáticamente tras algunos segundos al modo normal de funcionamiento!

9.1 Reflector principal con zoom motorizado („Zoom“)

En el flash, el reflector principal ⑩ con zoom motorizado es capaz de iluminar distancias focales de objetivo a partir de 24 mm (pequeño formato). Usando el difusor de gran angular ⑧ integrado, la iluminación se amplía en 18 mm.

Auto-Zoom

Cuando se emplea el flash con una cámara que transmite datos de la distancia focal de objetivo, la posición del zoom del reflector principal ⑩ se ajusta automáticamente a la distancia focal del objetivo. Tras conectar el flash, aparecerá en la pantalla la indicación "Zoom" y la posición actual de zoom del reflector principal ⑩.

El ajuste automático se realiza para distancias focales de objetivo a partir de 24 mm. Si se ha introducido una distancia focal inferior a 24 mm, en la pantalla parpadea la indicación „24“ como señal de advertencia de que la toma no puede quedar iluminada completamente.

Si se desea, puede ajustarse manualmente la posición del reflector principal ⑩ para conseguir determinados efectos de iluminación (p. ej. efecto „spot“, etc.).

Funcionamiento manual de zoom

En cámaras que no transmiten datos de distancia focal de objetivo (p. ej. si se utiliza un objetivo con enfoque manual), es necesario ajustar manualmente a dicha distancia la posición de zoom del reflector principal. ¡En tal caso, no resulta posible el funcionamiento con auto-zoom! Tras conectar el flash, en la pantalla aparecerá la indicación „Zoom“ y la posición actual de zoom del reflector principal ⑩.

Configuración

• Pulsar la combinación de teclas „Select“ hasta que aparezca indicado „Zoom“ parpadeando junto a la posición de zoom (mm).
• Mediante las teclas (+) y (-), proceder a ajustar la configuración deseada. En la pantalla, entonces, la indicación parpadeante cambiará a „M.Zoom“ señalando el funcionamiento manual del zoom. Son posibles las siguientes posiciones de zoom para el reflector principal: 24 - 28 - 35 - 50 - 70 - 85 - 105 mm (pequeño formato).

El ajuste se aplica de forma inmediata. Tras unos 5 seg. aprox., la indicación deja de parpadear, y la configuración queda guardada automáticamente.

¡Cuando la cámara transmite al flash la distancia focal de objetivo, pero el ajuste manual del zoom hace que la toma no quede totalmente iluminada por el reflector principal (p. ej. en el caso del efecto „spot“), la indicación de la posición de zoom del reflector principal parpadea como advertencia!

Sugerencia:

Si no siempre son necesarios el máximo número guía y alcance del flash, se puede dejar la posición del reflector principal en la distancia focal inicial del objetivo zoom. Así se garantiza que los márgenes de la imagen estarán siempre totalmente iluminados. De esta manera se evita tener que configurar continuamente la distancia focal del objetivo.

Por ejemplo:

Se utiliza un objetivo zoom con una gama de distancias focales de 35 mm a 105 mm. En este ejemplo, se ajusta a 35 mm la posición del reflector principal del flash.

Restablecer auto-zoom

- Pulsar el disparador de la cámara para que se produzca la transmisión de datos entre el flash y la cámara.

• Pulsar la combinación de teclas „Select“ hasta que aparezca indicado „Zoom“ parpadeando junto a la posición de zoom (mm).
• Pulsar la tecla (+) hasta que se sobrepase la posición de 105 mm. Entonces, la indicación parpadeante de „M.Zoom“ cambia a „Zoom“ (= funcionamiento automático de zoom), y la posición de zoom del reflector principal ⑩ se ajusta automáticamente a la distancia focal del objetivo. El ajuste se aplica de forma inmediata. Tras unos 5 seg. aprox., la indicación deja de parpadear, y la configuración queda guardada automáticamente.

El restablecimiento desde funcionamiento manual de zoom a auto-zoom se efectúa igualmente cuando se vuelve a conectar el flash mediante el interruptor principal ①.

Difusor de gran angular

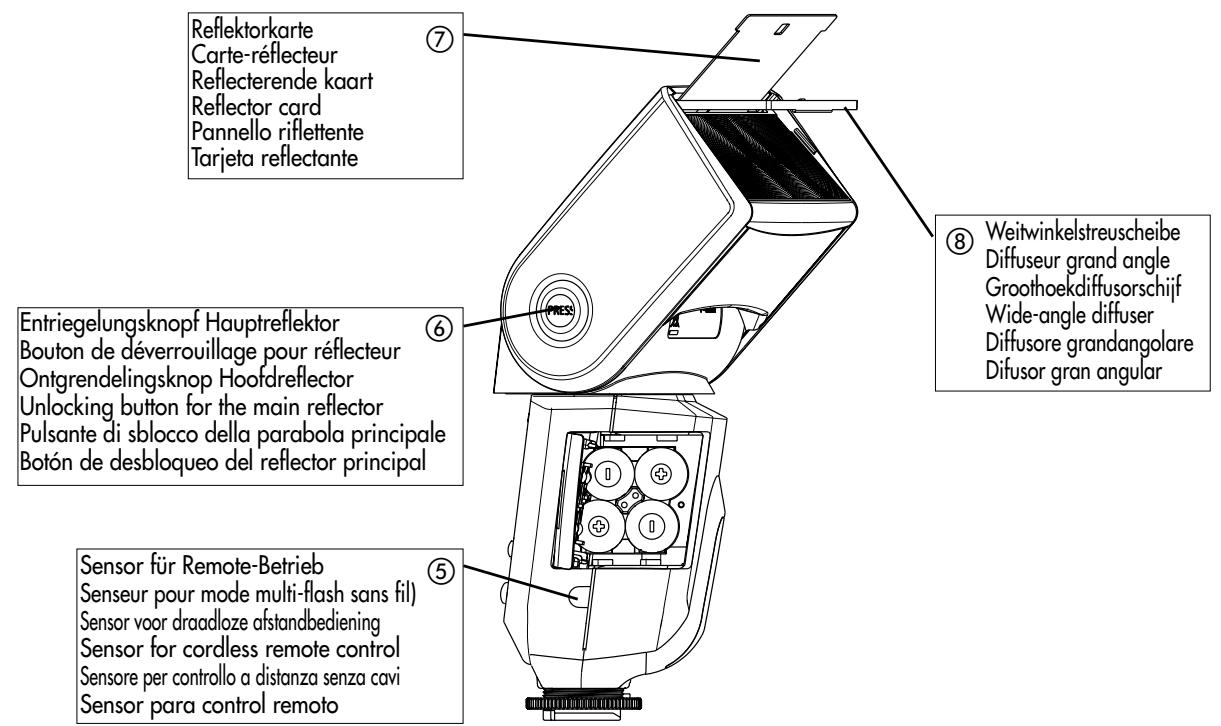

Con el difusor de gran angular ⑧ integrado se pueden iluminar distancias focales a partir de 18 mm (pequeño formato).

Extraer y soltar el difusor de gran angular ⑧ del reflector principal ⑩ hacia delante hasta el tope. El difusor de gran angular ⑧ desciende automáticamente. El reflector principal se coloca automáticamente en la posición adecuada. En la pantalla aparecen las indicaciones corregidas de alcance del flash y valor de zoom ajustadas a 18 mm.

Para plegar el difusor ⑧, levantarlo 90° e introducirlo completamente.

Mecabounce 58-90

Cuando el Mecabounce 58-90 (accesorio especial; consultar 17.) se halla montado en el reflector principal ⑩ del flash, el reflector principal se coloca automáticamente en la posición adecuada. Las indicaciones de alcance del flash y valor de zoom son corregidas ajustándolas a 16 mm.

9.2 Modo remoto esclavo (SL)

El flash es compatible con el sistema remoto inalámbrico P-TTL de Pentax en modo de flash esclavo. Esto permite controlar a distancia de modo inalámbrico uno o varios flashes esclavos desde el flash maestro o controlador de la cámara

(p. ej. mecablitz 58 AF-1P digital).

Para que los varios sistemas remotos que pueda haber en la misma habitación no se solapen, existen cuatro canales remotos independientes (CH 1, 2, 3 y 4). Los flashes maestro, controlador y esclavos del mismo sistema remoto deben ajustarse en el mismo canal remoto. Los flashes esclavos deben recibir la luz del flash maestro o controlador mediante el fotosensor integrado para funcionamiento remoto ⑤.

Dependiendo del modelo de cámara, el flash interno de la cámara también puede trabajar como flash maestro o controlador. Para más indicaciones acerca de los ajustes en el flash maestro o controlador, consultar el manual de uso correspondiente en cada caso.

Configuración para el modo remoto esclavo de flash

• Pulsar la combinación de teclas „Select“ hasta que en la pantalla parpadee „SL“. Mediante las teclas (+) y (-), proceder a ajustar la configuración deseada.
• La indicación „On“ significa que el modo remoto esclavo se encuentra activado.
• La indicación „OFF“ significa que el modo remoto esclavo se encuentra desactivado.

El ajuste se aplica de forma inmediata. Tras unos 5 seg. aprox., la indicación deja de parpadear, y la configuración queda guardada automáticamente. Una vez activado el modo remoto esclavo, aparece en la pantalla la indicación „SL”. Además aparecerá indicado el canal remoto (CH).

Configurar el canal remoto

¡En el flash esclavo debe estar ajustado el mismo canal remoto que en el flash maestro o controlador!

- Estando activado el modo remoto esclavo, pulsar la combinación de teclas „Select“ hasta que en la pantalla parpadee „CH“ (= canal remoto).

- Mediante las teclas (+) y (-), proceder a ajustar la configuración deseada. Es posible seleccionar canal 1, 2, 3 o 4.

El ajuste se aplica de forma inmediata. Tras unos 5 seg. aprox., la indicación deja de parpadear, y la configuración queda guardada automáticamente. Una vez activado el modo remoto esclavo, aparece en la pantalla la indicación „SL”. Además aparecerá indicado el canal remoto (CH).

Para colocar el flash esclavo, emplear un pie de apoyo W-F127 para flashes. Cuando el flash esclavo está listo para disparar, parpadea además su destello de medición AF ⑪.

Compensación manual de la exposición del flash en el modo esclavo

En el modo remoto, puede ajustarse en el flash esclavo una compensación manual de la exposición del flash de entre desde -3 hasta +3 valores de diafragma (EV), en pasos de un tercio (consultar también ¡Error! No se encuentra el origen de la referencia).

Configuración

• Pulsar la combinación de teclas "Select" hasta que en la pantalla parpadee "EV".
• Mediante las teclas (+) y (-), proceder a ajustar el valor de corrección deseado.
  El ajuste se aplica de forma inmediata, y tras aprox. 5 segundos queda guardado automáticamente. Como recuerdo de que se ha ajustado esa compensación de la exposición del flash, la indicación "EV" seguirá parpadeando en la pantalla.

Para desactivar la compensación de la exposición del flash, borrar mediante las teclas (+) y (-) el valor de corrección ajustado.

9.3 Horquillado de flash („FB“)

En los modos TTL (P TTL, P TTL HSS; consultar 7.1) se puede realizar un horquillado de flash FB (Flash Bracketing). Esto consiste en una exposición en serie

de tres tomas seguidas con flash a diferentes valores de corrección del flash.

• La primera toma se realiza sin valor de corrección.
• La segunda toma se realiza con la corrección negativa.
• La tercera toma se realiza con la corrección positiva.

- Tras la tercera toma, se borra el horquillado de flash automáticamente.

Un horquillado de flash sólo es posible cuando la cámara permite ajustar en el flash una corrección manual de la exposición del flash (consultar capítulo 8 y manual de instrucciones de la cámara). De lo contrario, las tomas se realizan sin valor de corrección.

Configuración

• Pulsar la combinación de teclas „Select“ hasta que aparezca indicado „FB“ parpadeando.
• Mediante las teclas (+) y (-), proceder a ajustar la configuración deseada. Los valores posibles de corrección van de 1/3 a 3 diafragmas en pasos de 1/3 de diafragma. El valor de corrección que aparece es siempre positivo. El ajuste se aplica de forma inmediata. Tras unos 5 seg. aprox., la indicación deja de parpadear, y la configuración queda guardada automáticamente.

Para la primera toma del horquillado, aparecen indicados en la pantalla "FB" y "A". Para la segunda toma, aparecen las indicaciones "FB", "B" y el valor de corrección negativo; y para la tercera, "FB", "C" y el valor de corrección positivo. Tras la tercera toma, la indicación "FB" se apaga y el horquillado de flash queda desactivado.

¡Para un nuevo horquillado, es necesario volver a ajustarlo!

La desconexión automática puede configurarse de manera que se produzca tras 10 minutos o 1 minuto, o bien esté desactivada.

Configuración

Pulsar la combinación de teclas „Select“ hasta que en la pantalla parpadee el símbolo ^① . Mediante las teclas (+) y (-), proceder a ajustar la configuración deseada.

• Cuando aparece la indicación „10min“, la desconexión automática está activada y se producirá tras 10 minutos.
• Cuando aparece la indicación „1min“, la desconexión automática está activada y se producirá tras 1 minuto.
• Cuando aparece la indicación „OFF“, la desconexión automática está desactivada.
• El ajuste se aplica de forma inmediata. Tras unos 5 seg. aprox., la indicación deja de parpadear, y la configuración queda guardada automáticamente. Una vez activada la desconexión automática, aparece ^19 indicado en la pantalla.

La luz de modelado (ML = Modelling Light) es una secuencia de destellos estroboscópicos a alta frecuencia. Con una duración de aprox. 5 segundos, produce la impresión de una iluminación casi continua. Con la luz de modelado se puede evaluar la distribución de luz y la formación de sombras incluso antes de la toma. La luz de modelado se dispara mediante la tecla de disparo manual ③.

Configuración

• Pulsar la combinación de teclas „Select“ hasta que en la pantalla parpadee „ML“. Mediante las teclas (+) y (-), proceder a ajustar la configuración deseada.
• Cuando aparece la indicación „ML ON“, la luz de modelado está activada.
• Cuando aparece la indicación „ML OFF“, la luz de modelado está desactivada.

El ajuste se aplica de forma inmediata. Tras unos 5 seg. aprox., la indicación

deja de parpadear, y la configuración queda guardada automáticamente. Una vez activada la función de luz de modelado, aparece en la pantalla la indicación „ML“.

9.6 Modo de zoom extendido („Ex“)

Con el modo Extended-Zoom se reduce un nivel la posición de zoom del reflector principal ⑩ con respecto a la distancia focal del objetivo de la cámara. La iluminación de superficies grandes resultante sirve para lograr una luz difusa adicional (reflexiones) en recintos cerrados y, con ello, una iluminación más suave con la luz del flash.

Por ejemplo:

La distancia focal del objetivo en la cámara es de 50 mm. En el modo de zoom extendido, el flash controla el reflector principal ajustándolo a la posición de zoom 35 mm. En la pantalla sigue apareciendo 50 mm.

Configuración

• Pulsar la combinación de teclas "Select" hasta que aparezca indicado "Zoom" y "Ex" parpadee. Mediante las teclas (+) y (-), proceder a ajustar la configuración deseada.
• Si aparece „Ex On“ en la pantalla, el modo de zoom extendido está activado.
• Si aparece „Ex OFF“ en la pantalla, el modo de zoom extendido está desactivado.

El ajuste se aplica de forma inmediata. Tras unos 5 seg. aprox., la indicación deja de parpadear, y la configuración queda guardada automáticamente. Después de activar el modo de zoom extendido, en la pantalla aparece „Ex“.

Según el sistema, el modo de zoom extendido se puede utilizar con distancias focales de objetivo a partir de 28 mm (pequeño formato). La cámara debe tener un objetivo CPU y transmitir al flash los datos de distancia focal del objetivo.

9.7 Conmutación de metros a pies („m“ / „ft“)

La indicación del alcance en la pantalla del flash se puede realizar, según las preferencias del usuario, en metros (m) o pies (ft).

Configuración

• Pulsar la combinación de teclas „Select“ hasta que en la pantalla parpadee solamente la medida de distancias „m“ o „ft“. Mediante las teclas (+) y (-), proceder a ajustar la configuración deseada.
• Cuando aparece „m“, las distancias se indican en metros.
• Cuando aparece „ft“, las distancias se indican en pies.

El ajuste se aplica de forma inmediata. Tras unos 5 seg. aprox., la indicación deja de parpadear, y la configuración queda guardada automáticamente.

9.8 Sincronización con la segunda cortinilla (REAR)

Algunas cámaras ofrecen la posibilidad de sincronizar con la segunda cortinilla (consultar 11.3)..

Configuración

• Pulsar el disparador de la cámara para que se produzca transmisión de datos entre el flash y la cámara.
• Pulsar la combinación de teclas "Select" hasta que aparezca solamente la indicación "REAR" parpadeando.
• Mediante las teclas (+) y (-), proceder a ajustar la configuración deseada.
• Cuando aparece la indicación "REAR On", se encuentra activada la sincronización con la 2 ^a cortinilla (modo REAR).
• Cuando aparece la indicación "REAR Off", la sincronización con la 2 ^a cortinilla se encuentra desactivada.

El ajuste se aplica de forma inmediata. Tras unos 5 seg. aprox., la indicación deja de parpadear, y la configuración queda guardada automáticamente. Una vez activada la sincronización con la 2ª cortinilla, aparece en la pantalla la indicación "REAR".

Si está configurada en el flash la sincronización rápida FP ó HSS (consultar 7.3), no podrá activarse la sincronización con la segunda cortinilla.

9.9 Adaptación del formato de toma (S Zoom)

En cámaras digitales, la indicación relativa a la posición del reflector principal puede ser adaptada al formato de chip (dimensiones del bloque básico de toma de imagen) utilizando la función grado de zoom ("S Zoom").

Configuración

• Pulsar el disparador de la cámara para que se produzca transmisión de datos entre el flash y la cámara.
• Pulsar la combinación de teclas "Select" hasta que aparezca indicado "Zoom" y "S" parpadee.
• Mediante las teclas (+) y (-), proceder a ajustar la configuración deseada.
• La indicación "S On" significa que la función grado de zoom se encuentra activada.
• La indicación "S Off" significa que la función grado de zoom se encuentra desactivada.

El ajuste se aplica de forma inmediata. Tras unos 5 seg. aprox., la indicación deja de parpadear, y la configuración queda guardada automáticamente. Una vez activada la función grado de zoom, aparece en la pantalla la indicación "S".

9.10 Control de contraste (CC)

Para facilitar una mejor composición de la imagen y el motivo, existe en el modo de flash TTL o P-TTL la posibilidad de combinar el flash integrado en la cámara con un flash externo (mecablitz), y llevar a cabo un control del contraste. En tal caso, el flash de la cámara proporcionará 1/3 de la potencia luminosa necesaria, mientras que el flash externo contribuye con 2/3.

Para que el control del contraste funcione correctamente, tenga en cuenta el alcance máximo posible de ambos flashes (número guía).

En cualquier caso, las ventajas del control del contraste sólo se podrán aprovechar óptimamente colocando el flash externo a una mayor distancia del flash integrado en la cámara. Para ello se encuentran disponibles los siguientes accesorios originales de Pentax:

"Cable de sincronización F 5P" o "F 5P (L)", combinado con "Adaptador F de pie de flash" (para la fijación del flash externo) y "Adaptador FG de zapata de flash" (para la conexión a la cámara). Para ello, tenga en cuenta las indicaciones del manual de instrucciones de la cámara.

En el control de contraste con mecablitz no resulta posible el uso del destello de medición con autofoco.

Proceso de ajuste

• Pulsar el disparador de la cámara para que se produzca la transmisión de datos entre el flash y la cámara.
• Pulsar la combinación de teclas "Select" hasta que aparezca indicado parpa-deando "CC" (= contrast control; control de contraste).
• Mediante las teclas (+) y (-), proceder a ajustar la configuración deseada.
• La indicación "CC On" significa que el control de contraste se encuentra activado.
• La indicación "CC Off" significa que el control de contraste se encuentra desactivado.

El ajuste se aplica de forma inmediata. Tras unos 5 seg. aprox., la indicación deja de parpadear, y la configuración queda guardada automáticamente. Una vez activado el control de contraste, aparece en la pantalla la indicación „P ^3 TTL“.

Si está configurada en el flash la sincronización rápida FP o HSS (consultar 7.3), no podrá activarse el control de contraste.

No se efectuará ningún control de contraste cuando el flash de la cámara no esté desplegado o no esté configurado en el flash el modo TTL o P-TTL.

Se sincronizará a la 1ª cortinilla. El control de contraste quedará cancelado automáticamente cuando se active el modo REAR (consultar 11.3) o el modo de flash de alta velocidad P-TTL-HSS (consultar 7.3).

La mayor parte de los flashes integrados iluminan sólo a distancias focales de hasta 35 mm (consultar manual de instrucciones de la cámara). En este caso, si se utiliza una distancia focal inferior a 35 mm, parpadeará un símbolo de flash en el visor LC o en el visor de la cámara para avisar de una posible iluminación incompleta del motivo. Para más detalles, consultar el manual de instrucciones de la cámara.

10 Técnicas de destello

10.1 Destellos indirectos

Mediante los destellos indirectos, el motivo recibe una iluminación más suave y se atenúa la formación pronunciada de sombras. Asimismo, se reduce la diferencia de iluminación, debida a causas físicas, entre el primer plano y el fondo.

Para lograr destellos indirectos, el reflector principal ⑩ del flash se puede orientar en horizontal y vertical. A fin de evitar los tonos de color en las tomas, la superficie de reflexión debe ser de un color neutro o blanca.

Al girar el reflector principal ⑩ debe hacerse con un ángulo suficientemente grande para que no pueda llegar luz directa del reflector al motivo. Por lo tanto, girar hasta la posición de retención de 60° como mínimo. ¡Cuando se gira el reflector principal, en la pantalla no aparecen indicaciones sobre el alcance! Hallándose girado el cabezal del reflector, se activa en el reflector principal una posición mayor / igual a 70 mm, con lo que no habrá luz difusa directa iluminando adicionalmente el motivo. No se produce entonces ninguna indicación del alcance ni de la posición del reflector principal.

10.2 Destellos indirectos con tarjeta reflectante

Mediante la iluminación indirecta con el flash y una tarjeta reflectante ⑦ integrada se pueden conseguir luces angulares en los ojos de las personas:

• Girar el cabezal del reflector 90° hacia arriba.
• Sacar la tarjeta reflectante ⑦ junto con el difusor de gran angular del cabezal del reflector
• Dejar fuera la tarjeta reflectan ⑦te e introducir el difusor de gran angular ⑧ en el cabezal del reflector.

10.3 Primeros planos y macrofotografía

Con fotografía de primeros planos y macrofotografía puede aparecer un sombreado en el margen inferior de la imagen debido al error de paralaje entre el flash y el objetivo. Para compensar este error, debe girarse el reflector principal ⑩ en un ángulo de -7° hacia abajo. Para ello, pulsar el botón de desbloqueo ⑥ y girar hacia abajo el reflector principal.

Con fotografía de primeros planos deben respetarse determinadas distancias mínimas de iluminación para evitar sobreexposiciones.

La distancia mínima de iluminación es de aprox. el 10 % del alcance que se indica en la pantalla. Cuando el cabezal del reflector está girado hacia abajo, la indicación de alcance parpadea como advertencia de ello. Prestar atención a que, al fotografiar primeros planos, la luz del flash no quede tapada por el objetivo.

11 Sincronización del flash

11.1 Control automático de la sincronización del flash

Según el modelo de cámara y el modo de funcionamiento de la misma, al aparecer la indicación de disponibilidad de flash, la velocidad de obturación se conmuta a la velocidad de sincronización del flash (consultar manual de instrucciones de la cámara).

Las velocidades de obturación más rápidas que la velocidad de sincronización del flash no se pueden ajustar o se conmutan automáticamente a la velocidad de sincronización del flash. Algunas cámaras disponen de un margen de sincronización, p. ej. 1/30s hasta 1/125s (consultar manual de instrucciones de la cámara).

Dependiendo del modo de funcionamiento de la cámara, de la luz ambiente y de la distancia focal del objetivo utilizada, la cámara activará una determinada velocidad de sincronización.

Se pueden emplear velocidades de obturación más lentas que la velocidad de sincronización del flash según el modo de funcionamiento de la cámara y de la sincronización del flash seleccionada (consultar 11.3 y 11.4).

En cámaras con obturador central y con sincronización rápida (consultar 7.3) no se realiza ningún control automático de la sincronización del flash. Por lo tanto, se puede usar el flash con cualquier velocidad de obturación. Si se necesita disparar el flash a plena potencia, no se debe seleccionar una velocidad de obturación mayor de 1/125s.

11.2 Sincronización normal

En la sincronización normal, el flash se dispara al principio del tiempo de obturación (sincronización con la primera cortinilla). Este es el funcionamiento estándar que siguen todas las cámaras. La sincronización normal es apropiada para la mayoría de las tomas con flash. La cámara cambia a la velocidad de sincronización del flash dependiendo del modo de funcionamiento en que se encuentre. Son normales velocidades entre 1/30s y 1/125s (consultar manual de instrucciones de la cámara). En el flash no aparece ninguna indicación en referencia a este modo.

11.3 Sincronización con la segunda cortinilla (REAR)

Algunas cámaras ofrecen la posibilidad de la sincronización con la segunda cortinilla (modo REAR). Se trata de disparar el flash al final del tiempo de obturación. Esto es una ventaja, sobre todo en exposiciones de obturación lentas (>

1/30s) y motivos en movimiento con fuente de luz propia, ya que las fuentes de luz en movimiento dejan una estela luminosa tras de sí en lugar de delante de ellas, como en la sincronización con la primera cortinilla. De este modo, al fotografiar fuentes de luz en movimiento se consigue una reproducción „más natural“ de la situación de la toma. Según el modo de funcionamiento, la cámara activa velocidades de obturación más rápidas que la velocidad de sincronización del flash.

Con algunas cámaras y determinados modos de funcionamiento (p. ej. determinados programas Vari o de escenas, o con función de predestellos contra „efecto de ojos rojos“) no se puede utilizar el modo REAR. En tal caso, el modo REAR no se puede seleccionar, se borra automáticamente o no se lleva a cabo (consultar manual de instrucciones de la cámara).

Configuracion: consultar capítulo 9.8.

11.4 Sincronización de velocidad lenta (SLOW)

Con la sincronización de velocidad lenta SLOW, si la luminosidad ambiente es reducida, se puede resaltar más el fondo de la imagen. Esto se consigue mediante velocidades de obturación en la cámara adaptadas a la luz ambiente. Para ello, la cámara utiliza automáticamente velocidades de obturación más lentas que la velocidad de sincronización del flash (p. ej., velocidades de obturación de hasta 30 seg.). En algunos modelos de cámara y con determinados programas (p. ej. programas para fotografía nocturna, etc.), se activa automáticamente o se puede ajustar en la cámara la sincronización de velocidad lenta (consultar manual de instrucciones de la cámara). Para este modo, no es necesario ningún ajuste en el flash ni aparecen otras indicaciones en la pantalla.

La configuración para la sincronización de velocidad lenta SLOW se realiza en la cámara (consultar manual de instrucciones de la misma). Utilizar un trípode para evitar que las tomas salgan movidas cuando se utilizan velocidades de obturación lentas.

12 Destello automático de medición AF

Tan pronto como las condiciones de iluminación sean insuficientes para el enfoque automático, la cámara activa automáticamente el destello de medición AF en el flash. Consiste en proyectar un dibujo de franjas sobre el motivo para que la cámara pueda enfocar. El alcance es de aprox. 6 m ... 9 m (con objetivo estándar 1,7/50 mm). Debido al paralaje entre el objetivo y el destello de medición AF, el límite de medición con el flash de medición AF es de aprox. 0,7 m a 1 m.

Para que la cámara pueda activar el destello de medición AF ⑪, debe ajustarse el modo de enfoque automático „Single-AF (S)” en la cámara y el flash debe mostrar la indicación de disponibilidad. Algunos modelos de cámara son compatibles únicamente con el destello de medición AF interno de la cámara. El destello de medición AF del flash no se activa en ese caso (p. ej. cámaras compactas; consultar manual de instrucciones de la cámara).

Los objetivos zoom con reducida apertura inicial del diafragma limitan bastante el destello de medición AF.

Con el sensor AF central de algunos modelos de cámara sólo es compatible el destello de medición AF del flash. Si se selecciona un sensor AF descentralizado, no se activa el destello de medición AF en el flash.

13 Control de encendido (Auto-Flash)

Cuando la luz ambiente existente basta para la exposición, algunos modelos de cámara impiden el disparo del flash. En ese caso, al accionar el disparador de la cámara no se disparará flash.

En distintas cámaras, el control de encendido opera únicamente en el modo de funcionamiento de programa íntegro o programa „P“, o bien es preciso activarlo en la cámara (consultar manual de instrucciones de la misma).

14 Mantenimiento y cuidados

Retirar la suciedad y el polvo con un paño suave, seco o tratado con silicona. No utilizar detergentes, ya que podrían dañar los elementos de plástico.

14.1 Actualización del firmware

El firmware del flash se puede actualizar mediante el conector USB ⑬ y ajustarse en el marco técnico a las funciones de cámaras futuras (actualización del firmware).

Consultar más información en la página web de Metz: www.metz.de

14.2 Reset

El flash se puede restablecer a sus valores de fábrica. Para ello, mantener pulsada la tecla "Mode" durante aprox. 5 segundos. Tras 5 segundos aprox., aparecerá por breve tiempo en la pantalla la indicación "rES" (= reset), y el flash habrá recuperado su estado de fábrica.

Las actualizaciones del firmware no se ven afectadas por esta acción.

14.3 Formación del condensador de destellos

El condensador de destellos incorporado en el flash se deforma físicamente si el aparato no se conecta durante largos periodos de tiempo.

Por ese motivo, es necesario conectar el flash durante aprox. 10 minutos cada tres meses. Las pilas o baterías deberán tener la suficiente energía para que la indicación de disponibilidad de disparo aparezca como máx. 1 minuto después de encender el flash.

15 Ayuda en caso de problemas

Si alguna vez aparecen en la pantalla, por ejemplo, indicaciones sin sentido o el flash no funciona como es debido, debe apagarse durante aprox. 10 segundos pulsando el interruptor général ①. Comprobar que el pie del flash está bien montado en la zapata de la cámara y que los ajustes de la cámara son correctos.

Cambiar las pilas o baterías por otras nuevas o recién cargadas.

Tras la conexión, el flash debería funcionar „normalmente“. De lo contrario, diríjase a un proveedor autorizado.

A continuación se describen algunos problemas que pueden aparecer al utilizar el flash. Debajo de cada punto, se indican las causas y soluciones para estos problemas.

En el flash sólo se puede seleccionar y configurar el modo de flash TTL.

- Según el sistema, con algunos tipos de cámara, dependiendo de su modo de funcionamiento, sólo se puede utilizar el modo de flash TTL. En tal caso, no se pueden seleccionar ni activar otros modos de flash (Manual M, etc.). Consultar el capítulo 7.

En la pantalla no aparece la indicación del alcance.

• El reflector principal no se encuentra en la posición normal.
• En el flash está configurado el modo remoto.

El destello de medición AF del flash no se activa.

• El flash no está preparado.
• La cámara no funciona en el modo Single-AF (S-AF).
• La cámara sólo es compatible con el destello de medición AF interno.
• El destello de medición AD de algunos modelos de cámara sólo es compatible con el sensor AF central de la cámara. Si se selecciona un sensor AF descentralizado, el destello de medición AF no se activa en el flash. Activar el sensor AF central.

La posición del reflector no se ajusta automáticamente a la posición real de zoom del objetivo.

• La cámara no transmite datos digitales al flash
• No tiene lugar una transmisión de datos entre el flash y la cámara. Pulsar el disparador de la cámara.
• El flash está configurado para ajuste manual de zoom "MZoom".

En la pantalla parpadea una indicación de la posición de zoom del reflector.

- Advertencia sobre sombreado en el margen de la imagen: la distancia focal ajustada en la cámara (convertida a 35 mm - pequeño formato 24x36) es inferior a la posición de zoom del reflector ajustada.

No se puede iniciar o ajustar en el flash el modo P-TTL o P-TTL-HSS.

• La cámara no admite estos modos de funcionamiento de flash. Consultar manual de instrucciones de la cámara.
• No ha habido transmisión de datos entre el flash y la cámara. Pulsar ligeramente el disparador de la cámara.

La configuración de la corrección manual de la exposición del flash TTL/P-TTL no tiene ningún efecto.

- La cámara no es compatible con la corrección manual de la exposición del flash TTL.

No tiene lugar una conmutación automática a la velocidad de sincronización del flash

• La cámara tiene un obturador central (como la mayoría de las cámaras compactas). Por eso, no es necesario cambiar a la velocidad de sincronización.
• La cámara trabaja en modo de flash de alta velocidad P-TTL-HSS. No se conmuta a la velocidad de sincronización.
• La cámara funciona con velocidades de obturación más lentas que la velocidad de sincronización del flash. Dependiendo del modo de funcionamiento de la cámara no se pasa a la velocidad de sincronización del flash (consultar manual de instrucciones de la cámara).

Aparece un sombreado en el lado inferior de la imagen.

- Debido al paralaje del objetivo y el flash puede ocurrir que los primeros planos no aparezcan totalmente iluminados en el lado inferior dependiendo de la distancia focal. Inclinar el reflector principal hacia abajo o colocar el difusor de gran angular delante del reflector.

La imagen aparece demasiado oscura.

• El motivo se encuentra fuera del alcance del flash. Recordar que con los destellos indirectos se reduce el alcance del flash.
• El motivo contiene partes muy claras o reflectantes. Esto confunde al exposímetro de la cámara o del flash. Ajustar una corrección manual de la exposición del flash positiva, por ejemplo, +1 EV.

La imagen aparece demasiado clara.

- En la fotografía de primeros planos pueden producirse sobreexposiciones (tomas demasiado claras) cuando no se alcanza la velocidad más rápida del flash. La distancia mínima al motivo debe ser de al menos el 10% del alcance indicado en la pantalla.

No se pueden ajustar los parámetros de flash para la sensibilidad ISO y la apertura F en el flash.

- Entre el flash y la cámara se produce un intercambio digital de datos. Los valores ISO y apertura F se ajustan automáticamente en el flash. El ISO y la apertura no se pueden ajustar manualmente.

No es posible configurar en el flash el modo REAR

• No ha habido transmisión de datos entre el flash y la cámara. Pulsar ligeramente el disparador de la cámara.
• Se ha ajustado en el flash el modo de alta velocidad P-TTL-HSS (consultar 16.4)

No es posible configurar en el flash el control de contraste.

- No ha habido transmisión de datos entre el flash y la cámara. Pulsar ligeramente el disparador de la cámara.

• Se ha ajustado en el flash el modo de alta velocidad P-TTL-HSS (véase 16.4).
• El flash interno de la cámara no está desplegado.
• El flash interno de la cámara o el flash externo (mecablitz) no están listos para disparar.

16 Características técnicas

Máximo número guía con ISO 100/21°, zoom 105 mm:

En metros: 48 En pies: 157

Tipos de funcionamiento del flash:

TTL estándar no predestello de medición, E-TTL, E-TTL II, Modo manual

Potencias parciales manuales:

De P1/1 a P1/128 en tercios.

Duración de destellos (ver Tabla 2, pagina 132):

Temperatura de color:

Aprox. 5.600 K

Sensibilidad de la película:

ISO 6 hasta ISO 6400

Sincronización:

Encendido de baja tensión IGBT

Cantidad de destellos:

Aprox. 90 con acum. NC (600 mAh)

Aprox. 210 con pilas alcalino - manganesas de alta capacidad

Aprox. 250 con acum. NiMH (1600 mAh)

Aprox. 460 con pilas lithium de alta capacidad

(a plena potencia luminosa)

Intervalo entre destellos (todos a plena potencia): Aprox. 3,5 segundos

Iluminación:

Reflector principal a partir de 24 mm (pequeño formato 24 x 36)

Reflector principal con difusor de gran angular a partir de 18 mm (pequeño formato 24 x 36)

Gama de inclinación y posiciones de enclavamiento del reflector:

Hacia arriba -7° 45° 60° 75° 90°

En sentido contrario a las agujas del reloj 30° 60° 90° 120° 150° 180°

En el sentido de las agujas del reloj 30° 60° 90° 120°

Dimensiones aprox. en mm (An x Al x Pr):

71 × 137 × 99

Peso:

425 gr

Componentes suministrados:

Flash con difusor de gran angular integrado, manual de instrucciones.

17 Accesorios especiales

Metz no asume ninguna garantía por funcionamientos erróneos o daños en el flash, causados al utilizar accesorios de otros fabricantes.

- Mecabounce 58-90

(N° ref. 000058902)

Mediante este difusor se consigue, de forma sencilla, una iluminación suave. El efecto es extraordinario dado que las imágenes adquieren un aspecto delicado. El color de la piel de las personas resulta muy natural. Los alcances límite se reducen aprox. a la mitad según la pérdida de luz.

isminuye las sombras duras dirigiendo una luz suave.

- Pie de apoyo para flashes

(N° ref. W-F127)

Pie de apoyo para flashes en modo de funcionamiento esclavo.

Eliminación de las baterías

No se deben tirar las baterías a la basura casera.

Para la devolución de sus baterías gastadas, sírvase utilizar uno de los sistemas de reciclaje existente eventualmente en su país.

Sírvase devolver unicamente baterías descargadas.

Por regla general, las baterías están descargadas cuando el aparato alimentado por ellas

• se apaga y señala „baterías gastadas“
• no funciona bien despues de un largo período de uso de las baterías.

Para evitar cortocircuitos, es recomendable cubrir los polos de las baterías con cinta adhesiva.

ISO	Zoom
	18	24	28	35	50	70	85	105
6/9°	5,1	5,9	6,3	7,1	8,5	9,3	11	12
8/10°	5,9	6,8	7,3	8,2	10	11	12	14
10/11°	6,5	7,6	8,1	9,2	11	12	14	15
12/12°	7,2	8,3	8,9	10	12	13	15	17
16/13°	8,3	10	10	12	14	15	17	19
20/14°	9,3	11	11	13	16	17	19	21
25/15°	10	12	13	14	17	19	22	24
32/16°	12	14	15	16	20	22	24	27
40/17°	13	15	16	18	22	24	27	30
50/18°	15	17	18	20	25	27	30	34
64/19°	17	19	21	23	28	30	34	38
80/20°	19	21	23	26	31	34	38	43
100/21°	21	24	26	29	35	38	43	48
125/22°	23	27	29	32	39	43	48	54
160/23°	26	30	32	37	44	48	54	61
200/24°	29	34	36	41	49	54	61	68
250/25°	33	38	41	46	55	60	68	76
320/26°	37	43	46	52	62	68	77	86
400/27°	47	48	51	58	70	76	86	96
500/28°	46	54	57	65	78	85	96	107
650/29°	53	61	65	74	89	97	110	122
800/30°	59	68	73	82	98	108	122	136
1000/31°	65	76	81	92	110	120	136	152
1250/32°	73	85	91	102	123	135	152	170
1600/33°	83	96	103	116	139	152	172	192
2000/34°	93	107	115	130	155	170	192	215
2500/35°	103	120	128	145	174	190	215	240
3200/36°	117	136	145	164	197	215	243	272
4000/37°	131	152	162	183	220	241	272	304
5000/38°	146	170	181	205	246	269	304	339
6400/39°	166	192	205	232	278	305	344	384

Tabelle 1: Leitzahlen bei maximaler Lichtleistung (P 1/1)
Tableau 1: Nombres-guides pour la puissance maximale (P 1/1)
Tabel 1: Richtgetallen bij vol vermogen (P 1/1)
Table 1: Guide numbers at maximum light output (P 1/1)
Tabella 1: Numeri guida a potenza piena (P 1/1)
Tabla 1: Números-guía con máxima potencia de luz (P 1/1)

TeillichtleistungNiveaux de puissanceDeelvermogensstappenPartial light outputLivello di potenzaPotencia parcial(P=Flash Power)	Blitzleuchtzeit (s)Durée d’éclair (s)Flitsdur (s)Flash durationDurata del lampoDuración de destello	LeitzahlNombre-guideRichtgetalGuide numberNumero guidaNúmero-guíaISO 100/50 mm	LeitzahlNombre-guideRichtgetalGuide numberNumero guidaNúmero-guíaISO 100/105 mm
P 1/1	1/125	35	48
P 1/2	1/900	25	34
P 1/4	1/2000	17	24
P 1/8	1/4000	12	17
P 1/16	1/6000	8,8	12
P 1/32	1/10000	6,2	8,5
P 1/64	1/15000	4,4	6
P 1/128	1/25000	3,1	4,2

Tabla 3: Tiempos de secuencias de dest. y núm. de dest. con los dist. tipos de pilas

Hinweis:

El símbolo CE significa una valoración da exposición correcta con la prueba EMV (prueba de tolerancia electromagnética).

No tocar los contactos SCA!

En algunos casos un contacto puede producir daños en el aparato.

Su producto Metz ha sido concebido y fabricado con materiales y componentes de alta calidad, que pueden ser reciclados y reutilizados.

Este símbolo significa que los aparatos eléctricos y electrónicos, al final de su vida útil, deberán ser separados de los residuos domésticos y reciclados.

Rogamos llevar este aparato al punto de recogida de su municipio o a un centro de reciclaje.

Por favor, contribuya Vd. también en la conservación del ambiente en que vivimos.
