Tipo de producto	Carcasa externa para disco duro USB 2.0
Compatibilidad	Discos duros SATA de 2,5 pulgadas
Interfaz	USB 2.0 (compatible con USB 1.1)
Alimentación eléctrica	Alimentación por USB (no necesita alimentación externa)
Dimensiones aproximadas	Longitud: 13 cm, Ancho: 8 cm, Altura: 2 cm
Peso	Alrededor de 200 g
Funciones principales	Almacenamiento de datos, transferencia de archivos, copia de seguridad
Mantenimiento y limpieza	Limpiar con un paño suave, evitar productos químicos agresivos
Piezas de repuesto y reparabilidad	Reparabilidad limitada, piezas internas no accesibles fácilmente
Seguridad	Evitar la exposición al agua y al calor excesivo, no forzar las conexiones
Información general	Ideal para almacenamiento portátil y copia de seguridad de datos, fácil de transportar

Preguntas frecuentes - HI-SPEED USB 2.0 EXTERNAL DRIVE ENCLOSURE BELKIN

¿Cómo puedo conectar la caja externa BELKIN a mi computadora?

Para conectar la caja externa BELKIN a su computadora, conecte el cable USB proporcionado en el puerto USB de la caja, luego conecte el otro extremo a un puerto USB disponible en su computadora.

¿Por qué mi computadora no reconoce el disco duro en la caja?

Asegúrese de que el disco duro esté correctamente instalado en la caja y que la caja esté alimentada. También intente conectar la caja a otro puerto USB o a otra computadora para verificar si el problema persiste.

La caja externa hace un ruido extraño, ¿qué debo hacer?

Si la caja emite un ruido extraño, esto podría indicar un problema con el disco duro. Apague la caja, desconéctela y verifique las conexiones del disco duro. Si el ruido persiste, considere probar el disco duro en otra caja o en otra computadora.

¿Cómo formatear el disco duro en la caja BELKIN?

Para formatear el disco duro, conecte la caja a su computadora, acceda a 'Administración de discos' en Windows o 'Utilidad de discos' en macOS. Seleccione el disco duro y elija la opción de formateo siguiendo las instrucciones en pantalla.

¿Puedo usar la caja con un disco duro SSD?

Sí, la caja externa BELKIN es compatible con discos duros SATA, incluidos los discos SSD. Asegúrese de que el formato y el tamaño del disco SSD sean compatibles con la caja.

¿La caja externa se calienta durante el uso normal?

Es normal que la caja se caliente ligeramente durante el uso. Asegúrese de que esté colocada en un lugar bien ventilado. Si la caja se calienta excesivamente, desconéctela y verifique el disco duro.

¿Cómo actualizar el firmware de la caja externa?

Verifique el sitio web de BELKIN para cualquier actualización de firmware. Descargue el archivo de actualización y siga las instrucciones proporcionadas por el fabricante para realizar la actualización.

¿Qué hacer si la caja externa no se enciende?

Si la caja no se enciende, verifique que la alimentación esté correctamente conectada y funcionando. Intente usar otro cable de alimentación o otro puerto USB. Si el problema persiste, comuníquese con el soporte técnico de BELKIN.

MANUAL DE USUARIO HI-SPEED USB 2.0 EXTERNAL DRIVE ENCLOSURE BELKIN

de alta velocidad Manual del usuario

Hi-Speed USB 2.0 Esterno

Introduccion 1
Requisitos del systema 2
Montaje del alojamento de la unidad 3
Instalacion del controlador 8
Extracción segura del disco USB 10
Formato del disco除外 USB 2.0 11
Información 16

P74080-em-F5U209-man_9-02.qxd 9/19/02 3:06 PM Page 20

INTRODUCCION

El Alojimiento de unidad externa USB 2.0 de alta velocidad (la Unidad externa) es una unidad de almacenimiento, compacta y portátil que incorpora la interfaz de alta velocidad USB 2.0 (Bus Serie Universal 2.0). La Unidad externa proporciona una forma fácil y<rápida deañadir más你能 de almacenaje en su PC. La función de Plug-and-Play es ideal para su transporte, la Unidad externa pueda connectarse con satisf行业中 a interfaz USB del PC, e incluso能把 desconectarse y volver a connectarse cuando el PC está encendido.

Note: Para activar el modo USB 2.0 de alta velocidad (480 Mbps), su PC debe estar equipado con puertos USB 2.0 incorporedos o una tarjeta adaptadora USB 2.0.

Es

REQUISITOS DEL SISTEMA

Hardware

Organadores portátiles y de sobremesa con puerto

USB 1.0 o USB 2.0

Sistema operativo

Windows® 98 SE, Me, 2000, o XP

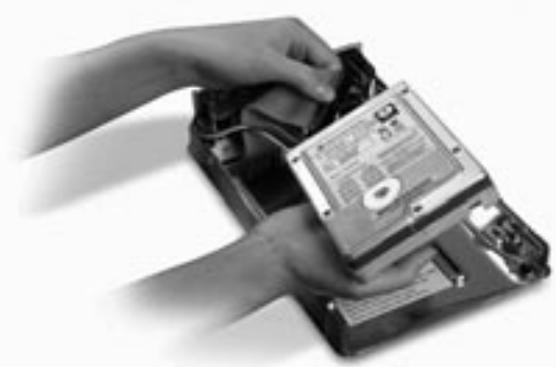

MONTAJE DEL ALOJAMIENTO DE LA UNIDAD

1. Desmonte la cubierta de la Unidad externa.
2. Si instalala un disco duro de 31/2ulgadas, compruebe que launidad está configurada como "Master" (consulte la informacion sobre la colocacion de los jumper, impresa en la parte superior de la propriaunidad de disco), posteriormente conecte el cable de datos de 34 posiciones y el cable de alimentacion de 4 posiciones.

1. Si instalala una unidad CD/CD-RW, compruebe que la unidad está configurada como "Master", posteriormente conecte el cable de datos de 34 posiciones, el cable de alimentacion de 4 posiciones y el cable de audio de 4 posiciones.
2. Elija el Conjunto de orificios de montaje que coincida con la unidad que va a utiliser y colque al menos 4 de los tornillos de montaje suministrados.

MONTAJE DEL ALOJAMIENTO DE LA UNIDAD

Nota: En el kit del Alojimiento de la unidad externa de alta velocidad se incluyen 4 tornillos de rosca Fiona y quatre tornillos de rosca gruesa. Asegúrese de elegir los tornillos que coincidan con los orificios de montaje de su unidad. No intente forzar los tornillos de rosca grueso en los orificios de montaje de los tornillos de rosca Fiona.

1. Vuelva a colocar la cubierta superior y asegúrese de que queda alineada con la cubierta inferior.

MONTAJE DEL ALOJAMIENTO DE LA UNIDAD

1. Enganche la prima guía lateral en el borde delantero de la Unidad externa y presione la guía sobre los 6 orificios de montaje rectangulares del lateral.

1. Si se instalala un disco duro, seranecessary colocar el panel frontal.Introduzca las lenguetas de una lateral del panel frontal en los orificios de montaje de la guia lateral instalada.

Es

MONTAJE DEL ALOJAMIENTO DE LA UNIDAD

1. Introduzca las lengüetas de montaje del extremo libre del panel frontal en laittersa guia lateral y enganche esta en la parte delantera de la Unidad externa.

1. Finalice el montaje presionando la guía sobre losSES orificios rectangulares de montaje situados en el lateral de la Unidad externa.

Nota importante: Si utilizes Windows 98 o 98 SE, NO conecte la Unidad externa al PC hasta que haya finalizzato la instalacion del controlador.

MONTAJE DEL ALOJAMIENTO DE LA UNIDAD

1. Conecte el conector cuadrado del cable USB en el Puerto USB situado en la parte posterior de la Unidad externa.
2. Conecte el conductor rectangular del cable USB en un puerto USB 2.0 de alta velocidad del PC o en un concentrador USB 2.0 de alta velocidad. también puede conectar el cable a un puerto USB 1.1 del PC o a un concentrador USB 1.1.

Nota: Cuando se conecta a un puerto USB 1.1 el ancho de banda USB máximo sera de 12 Mbps.

1. Conecte el cable de alimentacion CA en la toma de corriente situada en la parte posterior de la Unidad externa y en una toma mural CA.
2. Encienda la unidad.
3. Continué con la sección de Instalación del controlador.

Es

INSTALACION DEL CONTROLADOR

Windows 98 SE

1. Inserte el CD de instalacion en launidad de CD ROM.
2. Abra el CD de instalación.
3. Ejecute la aplicacion "TPPINST.EXE" para instalar los controladores de la Unidad externa USB 2.0.
4. Aparece un cuadro de dialogo de la aplicacion de instalacion. Hagablick in "Siguiente".
5. Selezione "Finalizar" y haga Cli en "Siguiente".
6. Ahora puede conectar la Unidad externa al PC.
7. En ese momento Windows detectar "Adaptador de almacenimiento USB" y finalizar la instalacion de los controladores de dispositivos necessarios.
8. Si la nuevo unidad ya dispone de las partidases necessarias aparecerá en la ventana "Mi PC" como "Disco extraíble".

Note: Si no se elige la option de disco extraible en la ventana Configuración de Administrador de dispositivos, la nuevoiedad aparecerá como un disco fijo estandar de Windows.

INSTALACION DEL CONTROLADOR

Note: Si la nuevo unidad no aparece en Mi PC, quizás seanecessary realizar una parteción y dar formatting a la unidad. Consulte la sección " FORMato del disco externo USB 2.0" para preparar la unidad de disco duro USB 2.0.

En la bandeja del sistemas aparecerá un icono de color verde, "Desconectar o expulsar hardware".

Windows Me/2000/XP

1. Si es la第一位 vez que conecta la Unidad externa al PC, Windows detectará un "Dispositivo de almacenimiento USB 2.0" e instalará los controladores de disposito de almacenimiento masivo USB, incluidos con Windows.
2. La nuevoiedadaparecera en laventana"MiPC"como "DiscoUSB".

Es

Note: Si la nuevo unidad no aparece en Mi PC, quizás seanecessary realizar una partación y dar formatting a la unidad. Consulte la sección "Partación del disco externo USB 2.0" para preparar la unidad de disco duro USB 2.0.

EXTRACCION SEGURA DEL DISCO USB DESDE WINDOWS

Windows 98

1. Hagablick en el icono verde "Desconectar o expulsar hardware" situado en la bandeja del sistemas y seleccione el dispositivo que quiere extraer.
2. Cuando el sistema le indique "Ya puede extraer con seguridad este dispositivo", desconecte el cable USB del puerto USB del PC.

Windows Me/2000/XP

1. Haga dobleblick en el icono de color verde, "Desconectar o expulsar hardware" de la bandeja del sistemas.
2. Seleccion "Dispositivo de almacenamento masivo USB" y haga tic en "Detener".
3. Elija la Unidad externa USB 2.0 que desea desconectar y haga de Nuevoblick en "Detener".
4. Cuando el Sistema le indique "Ya puede extraer conseguidad este disposito", desconecte el cable USB delpuerto USB del PC.

FORMATO DEL DISCO EXTERNO USB 2.0

Dar dato en Windows 98/Me

1. Arranque el PC en el sistema operativo Windows.
2. Conecte la Unidad externa.

Existen dos métodos para realizar la parteción y formatting de la unidad de disco duro USB 2.0.

Método del Panel de control

1. Hagaclinic en "Inicio"y hagaclinic en"Configuracion".
2. Elija "Panel de control".
3. Haga dobleblick en "Sistema", luego en "Administrar de dispositivos".
4. Aparecerá lasumaienta.

Es
11

FORMATO DEL DISCO EXTERNO USB 2.0

1. Selección "Unidades de disco". El Nuevo disco duro aparecería en la lista de discosuros (en este caso como "Toshiba 1924FCV").
2. Haga dobleblick en la entrada de la unidad de disco duro.
   Seleccione"Configuracion".Aparecerá la?singularmente pantalla.

1. Asegúrese de que existen MARCA de selección en las casillas de "Desconectar", "Transferencia de datos sincrónica", "Extraible" y "Unidad int 13". Después de realizar这些东西 cambios, seranecessaryqareiniciapecPC.
2. Después de que reinicie Windows, aparecerá un icono de "Disco extraíble" en la ventana "Mi PC".
3. Hagablick con el botón derecho del ratón en el icono "Disco extraíble" y selección "Formatear" de la lista desplegable que aparece.
4. El disco duro extraíble ya está lista para su uso.

Nota: Si utilizes este método para realizar el formateado de la unidad de disco duro extraible obtendra unaunda partación de igual taman a la capacities nominal maxima del disco duro.

FORMATO DEL DISCO EXTERNO USB 2.0

Método DOS (Recomendado sólo para sistemas avanzados)

1. Hagablick en "Inicio" y hagablick en "Programas". Seleccione "MSDOS".
2. En el símbolo del sistema del DOS, &,,) y pulse Enter.

Note: Si la utilizd FDISK finaliza sinocular un mensaje de error,whelming a Windows y desconecte la Unidad externa. Apaque ywhelming a encender el ordinador. Cuando reinicie Windows,whelming a conectar la Unidad externa y realizce de nuevo el paso 1.

1. En la pantalla de presentación del commando FDISK respondera a laagna: "Desea activar el soporte para discos grandes?" Escribe "Y" si quiere create una parteción mayor de 2GB. Escribe "N" si quiere create una parteción menor de 2GB.
2. Ahora aparecerá la pantalla "Opções" del commando FDISK. Seleeccione la.option 5, "Cambiar el disco bajo actual".Seleccione el Nuevo disco de la lista de unidades disponibles.

1. En la pantalla "Cambiar unidad de disco fijo actual",onga el numero de la unidad de disco que se le asigna a la Unidad externa.

Es

FORMATO DEL DISCO EXTERNO USB 2.0

IMPORTANT

Asegürese de que se selección la optación 5 y cambie el "Disco fijo actual" de "Disco 1" al número de disco asignado a la Unidad externa. Si el PC está equipado únicamente con un disco interno, el nuevo Disco externo se identificará como "Disco 2". Si el PC está equipado con dos diseos internos, el nuevo Disco externo se identificará como "Disco 3". Si no sique thisptocon exactituduede dar lugar a la perdida de todos los datos de su unidad interna principal.

1. En los siguientes pasos debe especificarse si se DEA create una partación igual a la capacité máximo de la unidad de disco externa, o si prefiere crear varías parteciones.
2. Una vez finalizo el procedimiento de partición del disco, salga del commando FDISK y reinicia Windows. Cualquier unidad ahora creada a工程技术 del procedimiento de partición del disco debe formatearse con la calidad de formateado de disco de Windows.

Participation en Windows 2000/XP

1. Para realizar la parteciación de la unidad de disco duro USB 2.0 bajo Windows 2000, conecte la Unidad externa USB 2.0, haga cig en "Inicio", elija "Configuración" y posteriormente elija "Panel de control". Haga doble cig en el icono "Herramentas administrativas", y posteriormente haga doble cig en el icono "Administración de equipos". Puede ver la pantalla en la?sigaiente pagina.

Note: En Windows XP, Hera cig en "Inicio", elija "Panel de control", Hera cig en el icono "Rendimiento y mantenimiento", Hera cig en el icono "Herramrientas administrativas" y bajo Hera cig en el icono "Administración de equipos".

Nota: En Windows XP, hahaclinic en "Inicio", elija "Panel de

FORMATO DEL DISCO EXTERNO USB 2.0

control", hagablick en el icono "Rendimiento ymantimimiento", hagablick en el icono "Herramrientas administrativas" y bajo hagablick en el icono "Administración de equipos".

Nota: Si visualiza el Panel de control en modo clásico, ya directamente a "Herramentas administrativas".

Es

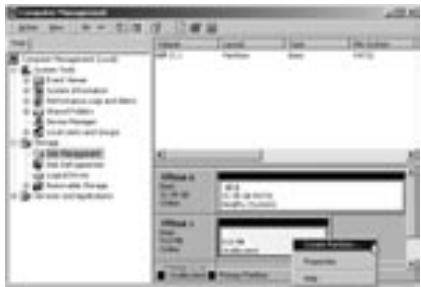

1. Hagablick in "Administrazione de disco".Apareceran todas las unidades de disco conectadas en la esquina inferiorrente de la ventana "Administrazione de equipos".En esta ventana se mostrará la informacion sobre el estado de cada una de las unidades de disco.Hagablick con el boton derecho sobre la barra de estado de la nuova unidad externa para create o borrar novelas partiones,y/o dar formatting a una partencia ya existente.

Note: Cuando se create una nuevo partación, se inicia un "Asistente de partación ahora", el cui le guiara a工程技术 de la configuración de dicha partación. Este proceso además dará formatting a launalidad.

1. Una vez haya finalizzato el procedimiento de partición del disco y de formatting del本身就是, lanea Unidad externa está para su uso.

INFORMACION

Declaración de la FCC

DECLARACION DE CONFORMIDAD CON LAS REGLAS DE LA FCC PARA COMPATIBILIDAD ELECTROMAGNÉTICA

Belkin Corporation, de 501 West Walnut Street, Compton, CA 90220, declaramos bajo notreña exclusiva responsabilidad que el producto: F5U209, al que se refiere esta declaración:

F5U209

Cuple el Apartado 15 de las reglas de la FCC. La operation está sujeta a lasSIGUIENTES dos conditiones: (1) este dispositivo no pueda provocar interferencias dāñinas, y (2) este dispositivo debe acceptar todo interfERENCE recibida, incluidas las que能把示范区 operaciones no desaadas.

Declaración de conformidad de la CE

Nosotros, Belkin Corporation, declaramos bajo nuestra exclusiva responsabilidad que el equipo FSU209 al que se refiere esta declaración, está en conformidad con la Norma de emisiones génética EN55022 1998 y con la Norma de inmunidad génética EN55024 1998, LVD61000-2-3, y LVD61000-3-3.

Garantía ilimitada de los productos de Belkin Corporation Limited

Belkin Corporation garantía que este producto carece de defectos de materiales y mano deoba durante toda su vidautral. Si se descubriese un defekto, Belkin podrá, a su elección, reparar oCambiar el producto sin cargo algoño,iamiestre que se devuelva durante el periodo de garantía, con los gastos de transporte prepagados, al distribuidor autorizzato de Belkin al que se le compró el producto. Se podrá Solicitar unaagna de compra.

Esta garantía no es aplicable si el producto se ha dñaado por accidente, abuso, uso incorrecto o aplicación inapropiada; si el producto se ha modificado sin el permiso escrito de Belkin; o si se ha suprimido o desigurado uno de los nombres de series de Belkin.

LA GARANTIA Y LAS REPARACIONES ESTABLICDAS PREVIAMENTE SON EXCLUSIVAMIENTE EN LUGAR DE TODAS DEMAES, YA SEAN ORALES O POR ESCRITO, EXPRESADAS O IMPLICITAS. BELKIN NIEGA ESPECIFICAMENTE TODA RESPONSABILIDAD RESPECTO A CUALQUIER GARANTIA IMPLICITA, INCLUIDAS, SIN LIMITACION, LAS GARANTIAS DE COMERCIABILIDAD Y ADAPTACION A UN PROPOTOSITO DETERMINADO.

Ningún distribuidor, agente o empleado de Belkin está autorizzato para realizar modificaciones, amplíaciones o adiconiones a esta garantía.

BELKIN NO ES RESPONSABLE DE DANOS ESPECIALES, ACCIDENTALES O CONSECURICN DEL INCUMPLIMIENTO DE LA GARANTIA, O BAO CUALQUIER OTRA TEORIA LEGAL, INCLUDEO, PERO NO LIMITADO A, PERRIDA DE BENEFICIOS, TIempo DE INACTIVIDAD, BUENA VOLUNTAD, DANOS O REPROGRAMACION, O REPRODUccion DE ALGUN PROGRAMA O DATOS ALMACENADOS O UTILIZADOS CON PRODUCTOS BELKIN.

BELKIN

belkin.com

Belkin Corporation

EE.UU.: 310.898.1100 ext. 2263

800.223.5546 ext. 2263

Europa: 0080022355460

Australia: 1800666040
