HWR05XCK-L - Aire acondicionado portátil HAIER - Manual de uso y guía de instrucciones gratis

Tipo de producto	Aire acondicionado portátil para ventana de guillotina
Marca	HAIER
Modelo	HWR05XCK-L
Capacidad de refrigeración	Aproximadamente 5000 BTU/h (estimación basada en el rango)
Tensión de alimentación	115 V (103.5 min – 126.5 máx)
Corriente nominal	0 – 12 A
Fusible o disyuntor recomendado	15 A, de fusión temporizada
Peso	16.3 a 19.1 kg (36 a 42 lbs)
Apertura de ventana requerida (ancho)	59.1 a 91.4 cm (23 1/4 a 36 pulg)
Apertura de ventana requerida (alto)	Mínimo 31.4 cm (12 5/8 pulg)
Longitud del cable de alimentación	Aproximadamente 183 cm (6 pies)
Modos de funcionamiento	Refrigeración (Cool), Ventilador (Fan), Ahorro de energía (Energy Saver), Deshumidificación (Dehum)
Velocidades del ventilador	Alta (High), Media (Med), Baja (Low) (según el modo)
Rango de temperatura	16 °C a 30 °C (61 °F a 86 °F)
Temporizador programable	1 a 24 horas para encendido o apagado diferido
Control remoto	Sí, con pila CR2025 incluida
Filtro de aire	Lavable con agua tibia y detergente suave; secado al aire libre
Mantenimiento anual recomendado	Por un comerciante autorizado
Dispositivo de seguridad	Cable de alimentación con detección de fugas (test/reset)
Garantía	1 año piezas y mano de obra; 5 años en el sistema sellado (mano de obra excluida después de 1 año)
Servicio al cliente	1-877-337-3639 (Estados Unidos y Canadá)

Preguntas frecuentes - HWR05XCK-L HAIER

¿Cuál es la capacidad de refrigeración de este aire acondicionado?

El modelo HWR05XCK-L tiene una capacidad de aproximadamente 5000 BTU/h, adecuada para una habitación pequeña (aproximadamente 15 m²).

¿Cómo instalar el aire acondicionado en una ventana de guillotina?

La instalación requiere una ventana de guillotina de doble marco. Debe fijar el riel superior, las cortinas laterales, luego colocar el aparato en la abertura asegurándose de que esté nivelado e inclinado hacia el exterior. Utilice los soportes de bloqueo de ventana incluidos. Consulte las instrucciones detalladas en el manual.

¿Qué hacer si el aire acondicionado no enciende?

Primero verifique que el cable de alimentación esté enchufado en un tomacorriente de 3 clavijas con conexión a tierra. Presione el botón RESET del cable. Si el problema persiste, revise el fusible o el disyuntor (15 A requerido).

¿Cómo limpiar el filtro de aire?

Apague el aparato, abra el panel frontal y retire el filtro. Aspírelo o lávelo con agua tibia y un detergente suave. Séquelo completamente antes de volver a colocarlo. Nunca haga funcionar el aparato sin filtro.

¿Qué significa la luz parpadeante en el cable de alimentación?

El cable de alimentación está equipado con un dispositivo de detección de fugas. Si el botón RESET está salido, indica una activación. Presione RESET para restablecer la alimentación. Si el problema se repite, haga revisar la instalación eléctrica.

¿Se puede usar una extensión?

No, el uso de una extensión está prohibido por razones de seguridad. Enchufe siempre el aparato directamente en un tomacorriente de pared con conexión a tierra.

¿Cómo ajustar el temporizador?

Para un temporizador de apagado, presione TIMER y luego use las flechas TEMP/TIME para ajustar el retardo (1 a 24 h). Para un temporizador de encendido, haga lo mismo después de encender el aparato. El indicador Timer On o Timer Off permanece encendido.

El aire acondicionado se detiene y reinicia con frecuencia. ¿Es normal?

Esto puede deberse a un filtro sucio, una temperatura exterior demasiado baja (por debajo de 16 °C) o una habitación demasiado grande. Revise el filtro y asegúrese de que las ventanas estén cerradas. Si el problema persiste, consulte la sección de Solución de problemas del manual.

¿Cómo cambiar de la visualización Fahrenheit a Celsius?

Enchufe el aparato (sin encenderlo). Mantenga presionado el botón POWER durante 5 segundos para alternar entre °F y °C.

¿Dónde encontrar el número de serie y modelo?

La placa de identificación se encuentra en el lateral o en la parte posterior de la carcasa, o detrás de la rejilla frontal. Anote esta información antes de contactar al servicio al cliente.

MANUAL DE USUARIO HWR05XCK-L HAIER

Manual de Uso y Cuidado

CLIMATIZADOR DE HABITACIÓN

Si tiene preguntas respecto a las características, funcionamiento,

rendimiento, piezas, accesorios o servicio técnico,

llame al: 1-877-337-3639

REQUISITOS DE INSTALACIÓN 17

Herramientas y piezas. 17

Requisitos de ubicación 18

Requisitos eléctricos. 18

INSTRUCCIONES DE INSTALACIÓN 19

Desempaque el acondicionador de aire. 19

Prepare el acondicionador de aire para la instalación 20

Preparación de la ventana para la instalación. 21

Coloque el acondicionador de aire en su lugar. 21

Complete la instalación. 22

CÓMO USAR EL ACONDICIONADOR DE AIRE 23

Cómo poner en marcha su acondicionador de aire. 23

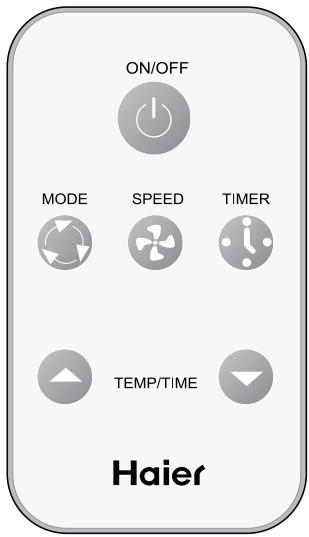

Cómo usar el control remoto 25

Cómo venir la dirección del aire 26

Sonidos normales. 26

Limpieza del filtro de aire 26

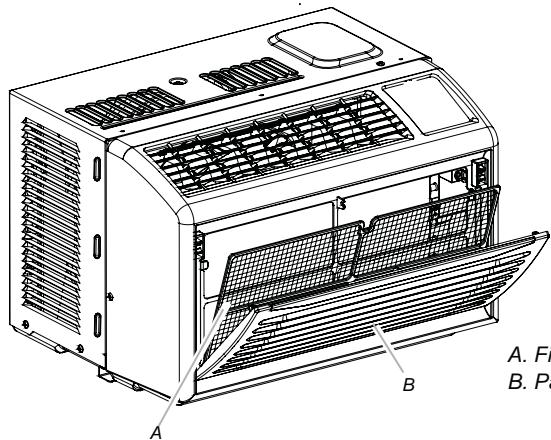

Limpieza del panel frontal 26

Mantenimiento anual. 26

SOLUCIÓN DE PROBLEMAS 27

AYUDA O SERVICIO TÉCNICO 28

En los EE. UU. 28

En el CANADÁ 28

GARANTÍA 29

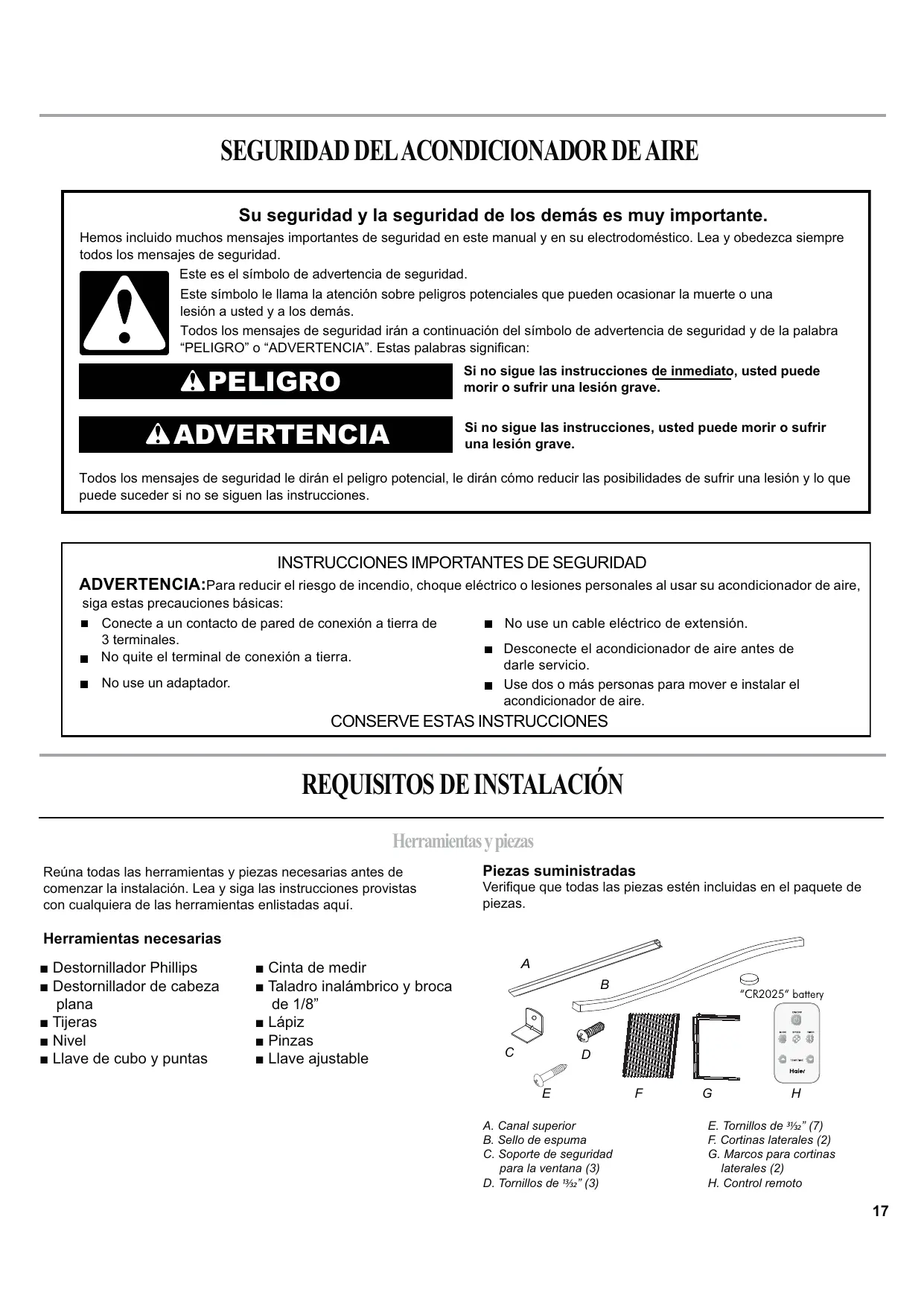

Su seguridad y la seguridad de los demás es muy importante.

Hemos incluido muchos mensajes importantes de seguridad en este manual y en su electrodoméstico. Lea y obedezca siempre todos los mensajes de seguridad.

Este es el símbolo de advertencia de seguridad. Este símbolo le llama la atención sobre peligros potenciales que podrían ocasionar la muerte o una lesión a usted y a los demás. Todos los mensajes de seguridad irán a continuación del símbolo de advertencia de seguridad y de la palabra "PELIGRO" o "ADVERTENCIA". Estas palabras significan:

▲PELIGRO

Si no sigue las instrucciones de inmediato, usted podría morir o sufrir una lesión grave.

ADVERTENCIA

Si no sigue las instrucciones, usted podría morir o sufrir una lesión grave.

Todos los mensajes de seguridad le dirán el peligro potencial, le dirán cómo reducir las posibilidades de sufrir una lesión y lo que pueda suceder si no se siguen las instrucciones.

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

ADVERTENCIA: Para reducir el riesgo de incendio, choque eléctrico o lesiones personales al usar su acondicionador de aire, siga estas precauciones básicas:

• Conecte a un contacto de pared de conexión a tierra de 3 terminales. No quite el terminal de conexión a tierra. No use un adaptador.

No use un cable eléctrico de extensión. - Desconecte el acondicionador de aire antes de darle servicio. Use dos o más personas para mover e instalar el acondicionador de aire.

CONSERVE ESTAS INSTRUCCIONES

REQUISITOS DE INSTALACIÓN

Herramientas y piezas

Reúna todas las herramientas y piezas necesarias antes de comenzar la instalación. Lea y siga las instrucciones provistas con cualquiera de las herramientas enlistadas ahora.

Herramientas necesarias

• Destornillador Phillips
• Destornillador de cabeza plana, tijeras, nivel
• Llave de cubo y puntas

Cinta de medir, taladro inalámbrico y broca de 1/8", lápiz, pinzas, llave ajustable

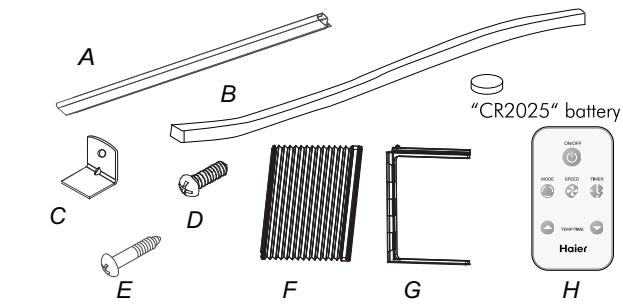

A. Canal superior B. Sello de espuma C. Soporte de seguridad para la ventana (3) D. Tornillos de 13 1/2" (3)

E. Tornillos de 3 1/32" (7) F. Cortinas laterales (2) G. Marcos para cortinas laterales (2) H. Control remoto

Requisitos de ubicación

IMPORTANTE: Observe todos los códigos y reglamentos aplicables.

Verifique el lugar donde se instalará el acondicionador de aire.

Asegúrese de tener todo lo necesario para una instalación correcta.

El lugar debe tener:

• Contacto con conexión a tierra a no más de 6 pies (183 cm) de donde el cable eléctrico sale del acondicionador de aire. NOTA: No use un cable eléctrico de extensión.
• Libertad de movimiento del aire en la habitación que desea enfriar.
• Una abertura con la amplitud suficiente para el acondicionador de aire. Se proveen piezas de instalación para las ventanas de guillotina.
• Un soporte adecuado en la pared para el peso del acondicionador de aire. El acondicionador de aire pesa entre 36 lbs y 42 lbs (16.3 kg y 19.1 kg).

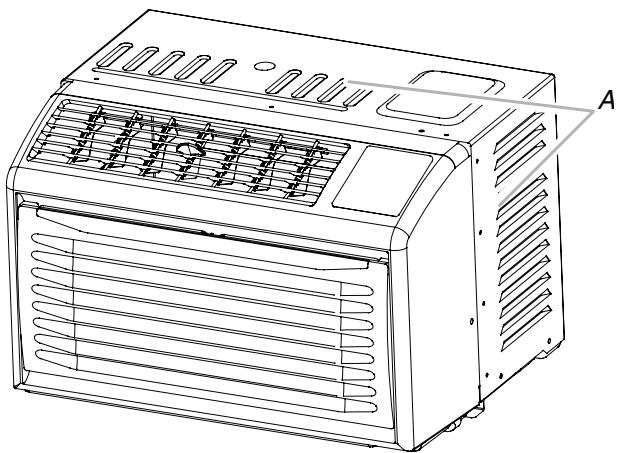

NOTA: No deben obstruirse las rejillas de la carcasa. El aire debe circular libremente a través de las rejillas de la carcasa.

A. Rejillas de la carcasa

Instalación en la ventana

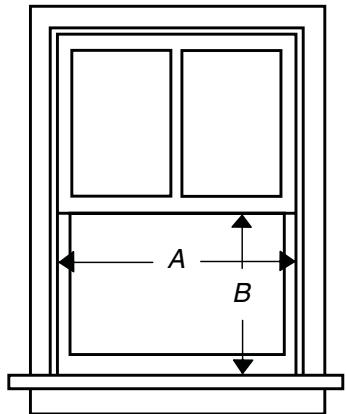

Medidas de abertura de la ventana:

• Ancho de la abertura de 23 1/4" (59.1 cm) como mínimo a 36" (91.4 cm) como máximo.
• Altura mínima de la abertura de 12 3/8" (31.4 cm).

A. 23 1/4" (59.1 cm) como mínimo B. 12 3/8" (31.4 cm) como mínimo

Requisitos eléctricos

ADVERTENCIA

Peligro de Choque Eléctrico

Conecte a un contacto de pared con conexión a tierra de 3 terminales.

No quite la terminal de conexión a tierra.

No use un adaptador.

No use un cable eléctrico de extensión.

No seguir estas instrucciones puede ocasionar la muerte, incendio o choque eléctrico.

Las clasificaciones eléctricas para su acondicionador de aire están enumeradas en la etiqueta de número de modelo y de serie. La etiqueta con número de modelo y de serie está ubicada a los lados, en la parte posterior de la carcasa del acondicionador de aire o detrás de la rejilla frontal.

Los requisitos eléctricos específicos se indican en la tabla a continuación. Siga los requisitos para el tipo de enchufe en el cable de suministro de energía.

El cable eléctrico

Requisitos de cableado

115 voltios (103,5 mínimo a 126,5 máximo) 0-12 amperios Fusible de retardo de 15 amperios o cortacircuitos - Úselo solamente en un circuito con tomacorriente uno.

Método de conexión a tierra recomendado

Este acondicionador de aire debe estar conectado a tierra. Este acondicionador de aire está equipado con un cable de suministro de energía provisto de un enchufe de tres terminales de conexión a tierra. El cable deberá ser enchufado en un contacto apropiado de 3 terminales, conectado a tierra de acuerdo con todos los códigos y ordenanzas locales. Si no se dispone de un tomacorriente apropiado, es responsabilidad del cliente hacer instalar un contacto con tres terminales debidamente conectado a tierra por un instalador eléctrico competente.

Es responsabilidad del cliente:

• Ponerse en contacto con un instalador eléctrico calificado.

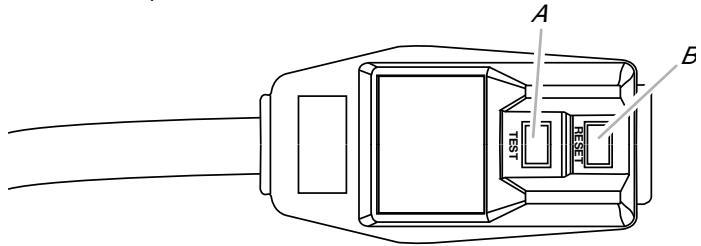

Cable de suministro de energía

NOTA: El dispositivo de su acondicionador de aire puede ser diferente del que se ilustra.

A. Botón de prueba B. Botón de reposición

Este acondicionador de aire para habitación está equipado con un cable de suministro de energía según lo exige UL. Este cable de suministro de energía incluye circuitos electrónicos de última generación que detectan la corriente de fuga. Si se aplasta el cable, el elemento electrónico detecta la corriente de fuga y la energía se desconecta en una fracción de segundo.

ADVERTENCIA

Peligro de Choque Eléctrico

Conecte a un contacto de pared con conexión a tierra de 3 terminales.

No quite la terminal de conexión a tierra.

No use un adaptador.

No use un cable eléctrico de extensión.

No seguir estas instrucciones puede ocasionar la muerte, incendio o choque eléctrico.

Para poner a prueba el cable de suministro de energía:

1. Enchufe el cable de suministro de energía en un tomacorriente de 3 terminales con conexión a tierra.
2. Presione RESET (Reposición) (en algunos aparatos se encenderá una luz verde).
3. Presione TEST (Prueba) (escuche el chasquido, el botón de reposición se atrapará y en algunos aparatos se apagará una luz verde).
4. Presione y suelte RESET (escuche el chasquido, el botón de reposición queda asegurado y en algunos aparatos se encenderá una luz verde). El cable de suministro de energía está listo para su funcionamiento.

NOTAS:

El botón de reposición debe presionarse para el funcionamiento adecuado. - El cable de suministro de energía debe ser reemplazado si no se dispara cuando se presione el botón de prueba o cuando falle la reposición. - No use el cable de suministro de energía como un interruptor de encendido y apagado. - Un cable de suministro de energía dañado debe ser reemplazado por un nuevo cable de suministro de energía obtenido del fabricante del producto y no debe ser reparado. ■ El cable de suministro de energía no contiene piezas que pueda arreglar el usuario. Todos los reclamos de desempeño y la garantía quedarán anulados si se abre el estuche resistente a alteraciones.

INSTRUCCIONES DE INSTALACIÓN

Desempaque el acondicionador de aire

ADVERTENCIA

Peligro de Peso Excesivo

Use dos o más personas para mover e instalar el acondicionador de aire.

No seguir esta instrucción puede ocasionar una lesión en la espalda u otro tipo de lesiones.

Quite los materiales de empaque

• Quite y deshágase de todos los materiales de embalaje o recíclelos. Quite las cintas y los residuos de goma del acondicionador de aire antes de encenderlo.

Frote un poco de detergente líquido para vajillas sobre el adhesivo con los dedos. Limpie con agua tibia y seque.

• No use instrumentos filosos, alcohol para fricciones, líquidos inflamables o productos de limpieza abrasivos para eliminar los restos de cinta o goma. Estos productos pueden dañar la superficie de su acondicionador de aire.
• Trate el acondicionador de aire con cuidado.

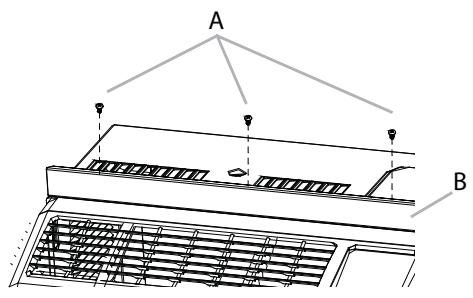

Instale el canal superior

1. Coloque el canal superior sobre la parte superior del acondicionador de aire, alineando los orificios en el canal superior con los orificios en la parte superior del acondicionador de aire.
2. Sujete el panel superior al acondicionador de aire usando tres tornillos de 13 / 32

NOTA: Su modelo podrá variar del modelo que se muestra.

A. Tornillos de 13 1/32 B. Canal superior

Instalación de las cortinas laterales

NOTA: Sujete las cortinas al acondicionador de aire antes de colocar este en la ventana.

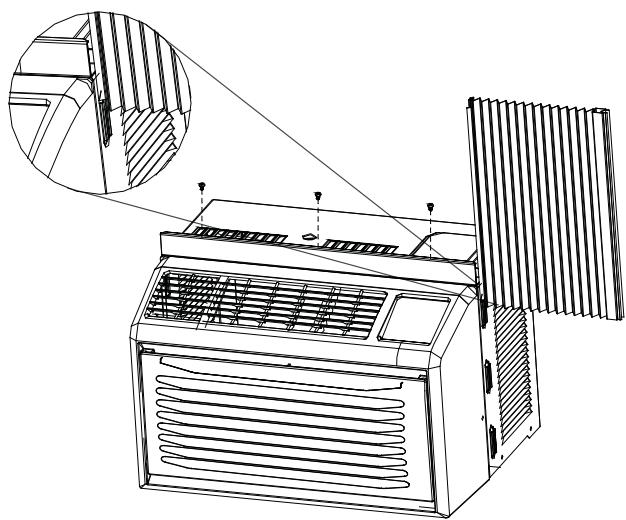

1. Coloque el lado con lengüetas de la cortina lateral en el riel que está sobre el lado derecho de la carcasa del acondicionador de aire.

A. Lado con lengüetas de la cortina lateral B. Lado del borde de cierre de la cortina lateral

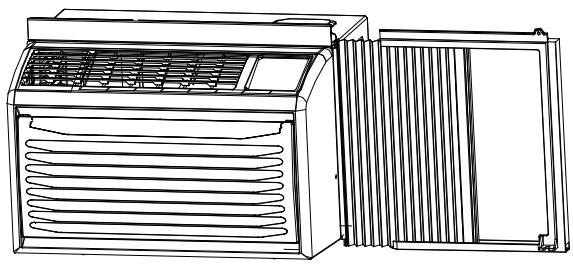

1. Deslice la cortina lateral hacia abajo sobre el riel hasta que quede alineada con la parte superior e inferior de la carcasa del acondicionador de aire.

1. Deslice el marco de la cortina lateral bajo del canal superior, en la parte superior del acondicionador de aire, y la vía en la parte inferior del mismo.

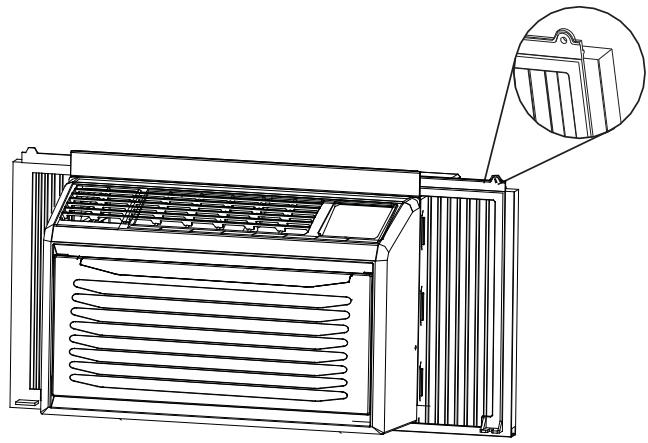

1. Deslice el marco de la cortina lateral lo más cerca del acondicionador de aire, según sea necesario, para asegurar la cortina lateral al marco.
2. Repita los pasos de arriba para la cortina y el marco del lado izquierdo.

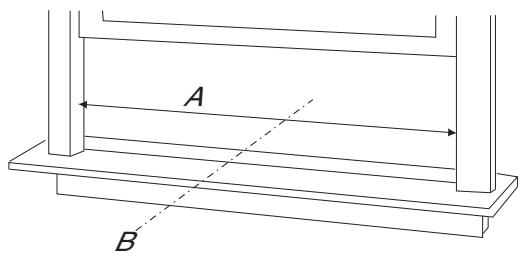

1. Mida el ancho de la abertura de la ventana.
2. Marque la línea central en el lado interior de la repisa de la ventana.

A. Ancho de la abertura de la ventana B. Línea central

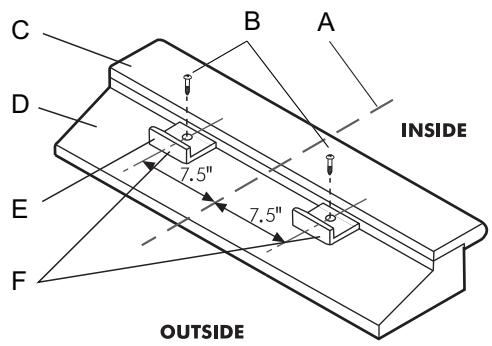

1. Instale los pies detrás del umbral interno de la forma que muestra la figura. Utilice los dos tornillos para madera 31/32" provistos. Estos soportes de ángulos ayudan a mantener firme y segura la unidad en su lugar.

A. Línea central B. Tornillo MAD. 3 1/32 C. Umbral

D. Umbral externo

E. Lado corto

F. Ángulos

Coloque el acondicionador de aire en su lugar

ADVERTENCIA

Peligro de Peso Excesivo

Use dos o más personas para mover e instalar el acondicionador de aire.

No seguir esta instrucción puede ocasionar una lesión en la espalda u otro tipo de lesiones.

NOTAS:

• Trate el acondicionador de aire con cuidado.
• Asegúrese de que el acondicionador de aire no se caiga de la abertura durante la instalación o al quitarlo. El lugar de donde sale el cable de suministro eléctrico del acondicionador de aire no debe estar a más de 6 pies (183 cm) de un contacto con conexión a tierra. No bloquee las rejillas del panel frontal. No bloquee las rejillas que están en el exterior del acondicionador de aire.

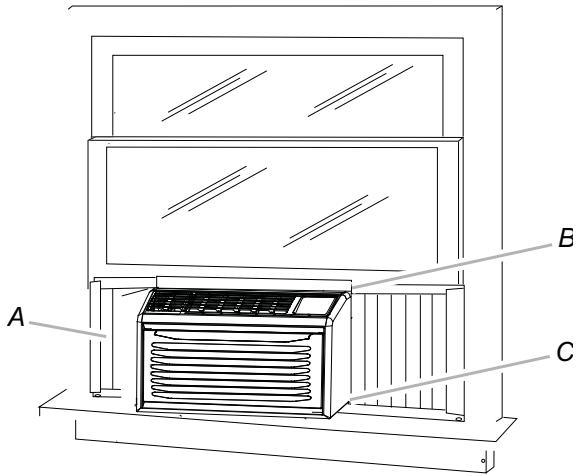

Centre el acondicionador de aire en la ventana. Baje el bastidor de la ventana que está detrás del canal superior para sostener la carcasa en su lugar.

NOTA: Su modelo podrá variar del modelo que se muestra.

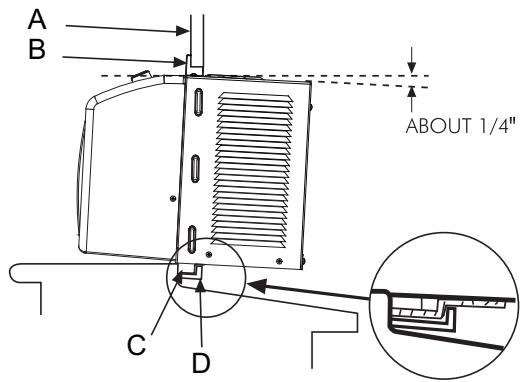

A. Cortina lateral contra el canal de la ventana B. Bastidor de la ventana detrás del canal superior C. Canal inferior detrás del marco de la ventana

A. VENTANA B. GUÍA SUP

C. GUÍA

D. ANGULO

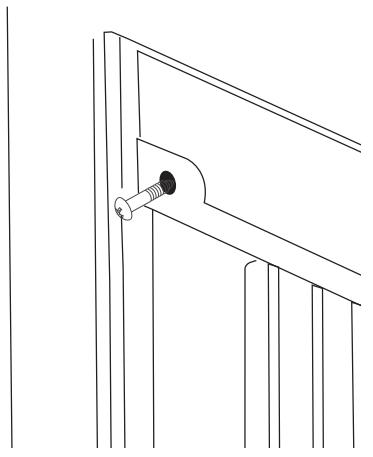

Encaje las cortinas laterales en la ventana

1. Jale la cortina izquierda hacia afuera hasta que encaje en el canal de la ventana.
2. Use una broca de 1/8 para taladrar un primer orificio en el bastidor de la ventana, a la altura del orificio superior que está en la cortina lateral.
3. Inserte uno de los tornillos de 3/32 en el bastidor de la ventana, a la altura del orificio superior de la cortina del lado izquierdo.
4. Repita el procedimiento para la cortina del lado derecho.

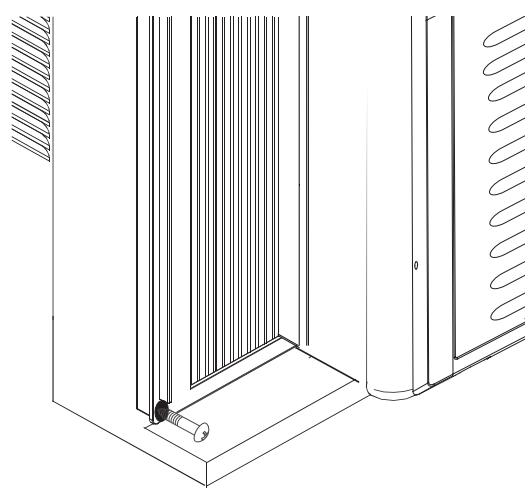

5. Use una broca de 1/8 para taladrar un primer orificio en el marco de la ventana, a la altura del orificio inferior que está en la cortina lateral.
6. Inserte uno de los tornillos de 31/32 en el marco de la ventana, a la altura del orificio inferior de la cortina del lado izquierdo.
7. Repita el procedimiento para la cortina del lado derecho.

Vista superior

Vista inferior

Complete la instalación

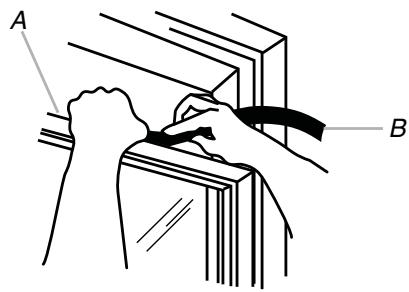

1. Inserte el sello de espuma detrás de la parte superior del bastidor de la ventana inferior y contra el vidrio de la ventana superior.

A. Parte superior del bastidor de la ventana inferior B. Sello de espuma

1. Coloque el soporte de seguridad de la ventana como se muestra. Use una broca de 1/8 para taladrar un primer orificio en la ventana superior, a la altura del orificio que está en el soporte de seguridad de la ventana.
2. Sujete el soporte de seguridad de la ventana a la ventana superior con un tornillo de 31/32 para asegurar la ventana en su lugar.
3. Conecte a un contacto de pared con conexión a tierra de 3 terminales.
4. Presione RESET (Reposición) en el cable de suministro de energía. Vea "Requisitos eléctricos".

ADVERTENCIA

Peligro de Choque Eléctrico

Conecte a un contacto de pared con conexión a tierra de 3 terminales.

No quite la terminal de conexión a tierra.

No use un adaptador.

No use un cable eléctrico de extensión.

No seguir estas instrucciones puede ocasionar la muerte, incendio o choque eléctrico.

Operar debidamente su acondicionador de aire le permite obtener los mejores resultados posibles.

Esta sección le explica cómo operar su acondicionador de aire debidamente.

IMPORTANTE:

Si usted apaga el acondicionador de aire, espere por lo menos 3 horas antes de volver a ponerlo en marcha. Esto evita que se queme un fusible del hogar o se dispare un cortacircuitos a causa del acondicionador de aire.

• No trate de operar su acondicionador de aire en el modo de Cool (Enfriamiento) cuando la temperatura exterior sea menor de 61°F (16°C). El serpentín interior del evaporador se congelará y el acondicionador de aire no funcionará debidamente.

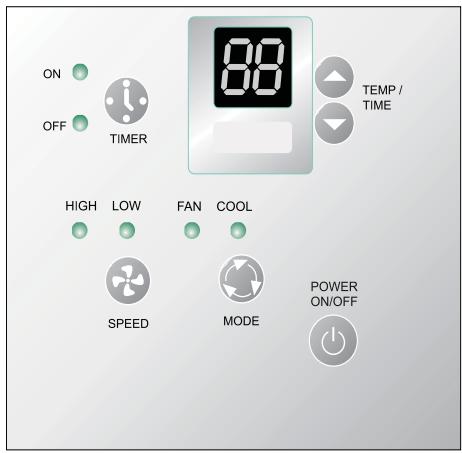

1. Saque la película transparente de plástico del panel de control.
2. Presione POWER (Encendido) para encender el acondicionador de aire. La luz indicadora de Power (Encendido) se encenderá.

POWER ON/OFF

NOTA: Cuando el acondicionador de aire se enchufe, la pantalla de LED mostrará “88” durante 3 segundos. Después de haber encendido el acondicionador de aire por primera vez, la pantalla mostrará la temperatura actual de la habitación y el ventilador se fijará en la velocidad Low (Baja). Luego de que la unidad está enchufada pero antes de encenderla, mantenga presionado el botón POWER (ENCENDIDO) por 5 segundos para cambiar el indicador de temperatura entre grados Fahrenheit (F) y Celsius (C).

1. Seleccione el modo. Vea "Modo".
2. Seleccione la velocidad del ventilador. Vea "Velocidad del ventilador".
3. Fije la temperatura. Vea "Temperatura".

Modo

1. Presione MODE (Modo) hasta ver la luz indicadora encendida para el ajuste deseado.
2. Elija Fan (Ventilador), Cool (Fresco), Energy Saver (Ahorro de energía) o Dehum (Deshumidificador).
3. Fan (Ventilador)—Funciona solo el ventilador. Presione SPEED (Velocidad) para seleccionar una velocidad de ventilador High (Alta), Med (Media) o Low (Baja). La pantalla muestra la temperatura actual de la habitación. Cool (Enfriar)—Enfría la habitación. Presione SPEED (Velocidad) para seleccionar una velocidad de ventilador High (Alta), Med (Media) o Low (Baja). Presione el botón de TEMP/TIME (Temperatura/Tiempo) con la flecha hacia arriba o hacia abajo para ajustar la temperatura.

NOTA: No deben usarse el modo de Deshumidificador

(Deshumidificador) para enfriar la habitación.

FAN COOL

MODE

Velocidad del ventilador

1. Presione FAN SPEED (Velocidad del ventilador) hasta ver que se encienda la luz indicadora para el ajuste deseado.
2. Elija High (Alta), Med (Media) o Low (Baja).

High (Alta)—para el máximo enfriamiento. Low (Baja)—para el mínimo enfriamiento.

HIGH LOW

SPEED

Temperatura

Presione el botón de TEMP/TIME (Temperatura/Tiempo) con la flecha hacia arriba para elevar la temperatura. Cada vez que usted presione o sostenga el botón de TEMP/TIME (Temperatura/Tiempo) con la flecha hacia arriba, la temperatura se elevará en 1°F hasta alcanzar los 86°F (30°C).

NOTA: Después de 5 segundos, la pantalla mostrará la temperatura actual de la habitación.

TEMP / TIME

Presione el botón de TEMP/TIME (Temperatura/Tiempo) con la flecha hacia abajo para bajar la temperatura. Cada vez que usted presione o sostenga el botón de TEMP/TIME (Temperatura/Tiempo) con la flecha hacia abajo, la temperatura bajará 1°F hasta alcanzar 61°F (16°C).

NOTA: Después de 5 segundos, la pantalla mostrará la temperatura actual de la habitación.

Retraso del temporizador

Para programar el temporizador para que el acondicionador de aire se mantenga encendido de 1 hora a 24 horas (el acondicionador de aire tiene que estar encendido):

1. Oprima TIMER (Temporizador). La luz indicadora Timer OFF (Temporizador apagado) destellará. La pantalla mostrará las horas restantes antes de que el acondicionador de aire se apague.

ON

OFF

TIMER

1. Presione el botón de TEMP/TIME (Temperatura/Tiempo) con la flecha hacia arriba o hacia abajo para cambiar el tiempo de retraso de 1 hora a 24 horas.
2. Después de 5 segundos, la luz indicadora de Timer OFF (Temporizador apagado) permanecerá encendida. La pantalla mostrará la temperatura actual.

Para programar el temporizador de forma que el acondicionador de aire se encienda manteniendo los ajustes previos:

1. Encienda el acondicionador de aire.
2. Oprima TIMER (Temporizador). La luz indicadora Timer On (Temporizador encendido) destellará. La pantalla mostrará las horas restantes antes de que el acondicionador de aire se encienda.
3. Presione el botón de TEMP/TIME (Temperatura/Tiempo) con la flecha hacia arriba o hacia abajo para cambiar el tiempo de retraso de 1 hora a 24 horas.
4. La luz indicadora de Timer On (Temporizador encendido) permanecerá encendida.

Para programar el temporizador de forma que el acondicionador de aire se encienda cambiando los ajustes previos:

1. Encienda el acondicionador de aire.
2. Regule el modo a Fan (Ventilador) o Cool (Enfriar).
3. Para el modo de Fan (Ventilador) o Cool (Enfriar), ajuste la velocidad del ventilador a High (Alta) o Low (Baja).
4. Regule la temperatura entre 61°F y 86°F (16°C y 30°C).

NOTA: En el modo de Fan (Ventilador), no se puede ajustar la temperatura.

1. Oprima TIMER (Temporizador). La luz indicadora de Timer On (Temporizador encendido) destellará. La pantalla mostrará las horas restantes antes de que el acondicionador de aire se encienda.
2. Presione el botón de TEMP/TIME (Temperatura/Tiempo) con la flecha hacia arriba o hacia abajo para cambiar el tiempo de retraso de 1 hora a 24 horas.
3. Después de 5 segundos, la luz indicadora de Timer On (Temporizador encendido) permanecerá encendida. La pantalla mostrará la temperatura de la habitación.

Para despejar el programa de retraso del temporizador:

NOTA: El acondicionador de aire puede estar encendido o apagado.

1. Presione TEMP/TIME (Temperatura/Tiempo) una vez después de haberlo programado. La pantalla mostrará el tiempo restante.
2. Mientras el tiempo restante está parpadeando en la pantalla, presione TIMER (Temporizador) hasta que se encienda la luz indicadora de Timer.

Para ver o cambiar el tiempo restante (en horas):

Timer OFF (Temporizador apagado):

1. Presione TIMER (Temporizador) una vez después de haberlo programado. La pantalla del panel de control del acondicionador de aire mostrará la hora del día.
2. Mientras la pantalla muestra el tiempo restante, presione el botón de TEMP/TIME (Temperatura/Tiempo) con la flecha hacia arriba o hacia abajo para aumentar o disminuir el tiempo.
3. Después de 5 segundos, la pantalla en el panel de control del acondicionador de aire mostrará la temperatura actual de la habitación.

Timer On (Temporizador encendido):

1. La pantalla del panel de control del acondicionador de aire mostrará la hora del día.
2. Mientras la pantalla muestra el tiempo restante, presione el botón de TEMP/TIME (Temperatura/Tiempo) con la flecha hacia arriba o hacia abajo para aumentar o disminuir el tiempo.

NOTA: La apariencia del control remoto puede variar.

NOTA: El control remoto se alimenta con una pila CR2025 (incluida). Cambie la pila cuando el control remoto comience a perder energía.

Encendido

Presione el interruptor de ON/OFF (Encendido/Apagado) para encender el acondicionador de aire.

ON/OFF

Modo

Presione MODE (Modo) para elegir Fan (Ventilador), Cool (Enfriar), Energy Saver (Ahorro de energía) o Dehum (Deshumidificador). MODE

MODE

Velocidad del ventilador

Oprima SPEED (Velocidad) para seleccionar High (Alta), Med (Media) o Low (Baja).

Temperatura

Presione el botón de TEMP/TIME (Temperatura/Tiempo) con la flecha hacia arriba para aumentar la temperatura. Cada vez que usted presione o sostenga el botón de TEMP/TIME (Temperatura/Tiempo) con la flecha hacia arriba, la temperatura se elevará en 1 °F hasta alcanzar los 86 °F (30 °C).

TEMP/TIME

Presione el botón de TEMP/TIME (Temperatura/Tiempo) con la flecha hacia abajo para bajar la temperatura. Cada vez que usted presione o sostenga el botón de TEMP/TIME (Temperatura/Tiempo) con la flecha hacia abajo, la temperatura bajará 1 °F hasta llegar a 61 °F (16 °C).

TEMP/TIME

Temporizador

Para programar el temporizador para que el acondicionador de aire se apague dentro de 1 hora a 24 horas (el acondicionador de aire tiene que estar encendido):

1. Oprima TIMER (Temporizador). La luz indicadora de Timer OFF (Temporizador apagado), ubicada en el panel de control del acondicionador de aire, destellará.

TIMER

1. Presione el botón de TEMP/TIME (Temperatura/Tiempo) con la flecha hacia arriba o hacia abajo para cambiar el tiempo de retraso de 1 hora a 24 horas.
2. Después de 5 segundos, la luz indicadora de Timer OFF (Temporizador apagado), ubicada en el panel de control del acondicionador de aire, permanecerá encendida.

Para programar el temporizador de forma que el acondicionador de aire se encienda manteniendo los ajustes previos:

1. Encienda el acondicionador de aire.
2. Oprima TIMER (Temporizador). La luz indicadora de Timer On (Temporizador encendido), ubicada en el panel de control del acondicionador de aire, destellará.
3. Presione el botón de TEMP/TIME (Temperatura/Tiempo) con la flecha hacia arriba o hacia abajo para ajustar el tiempo de retraso de 1 hora a 24 horas.
4. Después de 5 segundos, la luz indicadora de Timer On (Temporizador encendido), ubicada en el panel de control del acondicionador de aire, permanecerá encendida.

Para programar el temporizador de forma que el acondicionador de aire se encienda, cambiando los ajustes previos:

1. Encienda el acondicionador de aire.
2. Regule el modo a Fan (Ventilador), Cool (Enfriar), Energy Saver (Ahorro de energía) o Dehumidificador.
3. Para el modo de Fan (Ventilador), Cool (Enfriar) o Energy Saver (Ahorro de energía), ajuste la velocidad del ventilador a High (Alta), Med (Media) o Low (Baja).
4. Regule la temperatura entre 61°F y 86°F (16°C y 30°C).

NOTA: En el modo de Fan (Ventilador), no se puede ajustar la temperatura.

1. Oprima TIMER (Temporizador). La luz indicadora de Timer On (Temporizador encendido), ubicada en el panel de control del acondicionador de aire, destellará. La pantalla mostrará las horas restantes antes de que el acondicionador de aire se encienda.
2. Presione el botón de TEMP/TIME (Temperatura/Tiempo) con la flecha hacia arriba o hacia abajo para cambiar el tiempo de retraso de 1 hora a 24 horas.
3. La luz indicadora de Timer On (Temporizador encendido), ubicada en el panel de control del acondicionador de aire, permanecerá encendida.

Para despejar el programa de retraso del temporizador:

NOTA: El acondicionador de aire puede estar encendido o apagado.

1. Presione TIMER (Temporizador) una vez después de haberlo programado. La pantalla del panel de control del acondicionador de aire mostrará la hora del día.
2. Mientras el tiempo restante está todozo por la pantalla, Presione TIMER (Temporizador)hasta encenderse la luz indicadora de Timer.

Para ver oonian el tiempo restante (en horas):

Timer OFF (Temporizador apagado) :

1. Presione TEMP/TIME (Temperatura/Tiempo) una vez después de haberlo programado. La pantalla del panel de control del acondicionador de airemostatrá la hora del día.
2. Mientras la pantalla muestra el tiempo restante, presione el botón de TEMP/TIME (Temperatura/Tempo) con la flecha hacía arriba o hacía abajo paraLERar o disminuir el tiempo.
3. Después de 5 segundos, la pantalla en el panel de control del acondicionador de airemostatá la temperatura actual de la habitación.

Timer On (Temporizador encendid):

1. La pantalla del panel de control del acondicionador de airemostatrá la hora del día.
2. Mientras la pantalla muestra el tiempo restante, presione el botón de TEMP/TIME (Temperatura/Tempo) con la flecha hacía arriba o hacía abajo paraLERar o disminuir el tiempo.

como &,

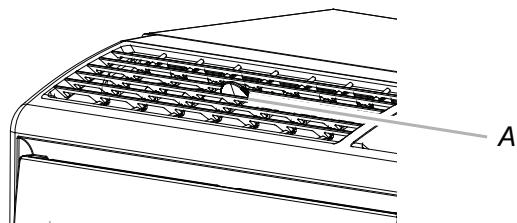

Gire la rueda para dirigir el aire hacía la derecha o hacía la izquierda.

A. Rueda

Sonidos normales

Cuando el acondicionador de aire está的功能正常mente, usted podrá eschar sonidos como:

• Gotas de agua que caen sobre el condensador, produciendo tintineos ochasquidos. Las gotas de agua可以帮助 a enfiar el condensador. El movimiento del aire que sale del ventilador. Chasquidos del ciclo del termostato. Vibraciones o ruidos debidos a deficiencias en la construccion de la pared o ventilana.
• Un zumbido agudo o un ruido pulsante producido por la alternación de los ciclos de encendido y apagado del moderno compresor de alta eficiencia.

Su nuevo acondicionador de aire está diseñado para darle muchos años de servicio confiable. Esta sección le ofrece la información acerca de la limpieza adecuada y el cuidado de su acondicionador de aire. Llame al vendedor autorizado de su localidad para un chequeo anual.

Limpieza del filtro de aire

El filtro de aire se puede desmontar para facilitar su limpieza. Un filtro limpio ayuda a quitar el polvo, las pelusas y otras partículas del aire, y es importante para que el aparato enfríe y funcione más eficientemente. Revise el filtro cada 2 semanas para ver si necesita limpieza.

NOTA: No haga funcionar el acondicionador de aire si el filtro no está colocado en su lugar.

1. Apague el acondicionador de aire.
2. Quite el filtro de aire abriendo el panel frontal y sacando el filtro.
3. Limpie el filtro usando una aspiradora. Si está muy sucio, lave el filtro con agua tibia y un detergente suave. No lave el filtro de aire en el lavavajillas ni use limpiadores químicos. Seque el filtro al aire antes de colocarlo de nuevo, para asegurar la máxima eficiencia.
4. Vuelva a colocar el filtro de aire.
5. Cierre el panel frontal.
6. Encienda el acondicionador de aire.

Limpieza del panel frontal

1. Apague el acondicionador de aire.
2. Limpie el panel frontal con un paño suave y húmedo.
3. Seque al aire por completo el panel frontal.
4. Encienda el acondicionador de aire.

A. Filtro de aire B. Panel frontal

Mantenimiento anual

Su acondicionador de aire necesita mantenimiento anual para asegurar un rendimiento constante y de calidad superior durante todo el año. Llame a su distribuidor autorizado local para fijar la fecha de una revisión anual. El costo de una inspección anual es responsabilidad suya.

SOLUCIÓN DE PROBLEMAS

Antes de solicitar servicios, pruebe las sugerencias que se incluyen a continuación para ver si puede resolver el problema sin ayuda.

ADVERTENCIA

Peligro de Choque Eléctrico

Conecte a un contacto de pared de conexión a tierra de 3 terminales.

No quite la terminal de conexión a tierra.

No use un adaptador.

No use un cable eléctrico de extensión.

No seguir estas instrucciones puede ocasionar la muerte, incendio o choque eléctrico.

El acondicionador de aire no funciona

El cable de suministro de energía está desenchufado. Conecte a un contacto de pared de conexión a tierra de 3 terminales. Vea "Requisitos eléctricos". - Se ha disparado el cable de suministro de energía (ha saltado el botón de Reset - Reposición). Para reanudar el funcionamiento, presione y suelte RESET (Reposición) - escuche el chasquido; el botón de reposición quedará activado y se encenderá una luz verde en algunos aparatos. - Se ha fundido un fusible de la casa o disparado un cortacircuitos. Reemplace el fusible o reposicione el cortacircuitos. Si el problema continúa, llame a un electricista. Vea "Requisitos eléctricos". - No se ha operado el botón de Power (Encendido) o se ha apagado la perilla de control de Mode (Modo). Presione POWER (Encendido) o gire la perilla de control de Mode (Modo) hacia un ajuste activo. Se ha interrumpido la energía eléctrica en su localidad.

Espere a que se restablezca la energía eléctrica.

El acondicionador de aire funde los fusibles o dispara los cortacircuitos.

• Se están usando muchos aparatos en el mismo circuito. Desenchufe o ponga en otro lugar los aparatos que estén usando el mismo circuito.
• Se está usando un fusible de retardo o un cortacircuitos con la capacidad incorrecta. Reemplácelo con un fusible de retardo o un cortacircuitos con la capacidad correcta. Vea "Requisitos eléctricos".
• Se está usando un cable de extensión. No use un cable de extensión con este o cualquier otro aparato.
• Usted está tratando de volver a poner en marcha el acondicionador de aire muy poco tiempo después de apagarlo. Espere por lo menos 3 horas antes de poner en marcha el acondicionador de aire después de apagarlo.

El cable de suministro de energía del acondicionador de aire se dispara (el botón de reposición salta).

Las interrupciones en la corriente eléctrica de su casa pueden hacer que se dispare (el botón de Reset - Reposición saltará) el cable de suministro de energía. Para reanudar el funcionamiento, presione y suelte RESET (Reposición - escuche el chasquido; el botón de reposición quedará trabado y se encenderá una luz verde en algunos aparatos). - Una sobrecarga eléctrica, el recalentamiento, los pellizcos o el envejecimiento pueden hacer que se dispare (el botón de Reset - Reposición saltará) el cable de suministro de energía. Para reanudar el funcionamiento, después de corregir el problema, presione y suelte RESET (Reposición - escuche el chasquido; el botón de reposición quedará trabado y se encenderá una luz verde en algunos aparatos).

NOTA: Un cable de suministro de energía dañado no debe ser reparado, debe ser reemplazado por un nuevo cable de suministro de energía obtenido del fabricante del producto.

Parece que el acondicionador de aire funciona excesivamente.

• Su actual acondicionador de aire reemplazó un modelo viejo. El uso de componentes más eficientes puede hacer que el acondicionador de aire funcione por más tiempo que su antiguo modelo, pero el consumo total de energía será menor. Los acondicionadores de aire más actuales no emiten las "ráfagas" de aire frío a las que usted está acostumbrado con sus acondicionadores de aire anteriores, pero esto no es indicio de menor capacidad o eficiencia en el enfriamiento. Verifique el régimen de eficiencia (EER) y el régimen de capacidad (en BTU/h.) que se indica en el acondicionador de aire.
• El aire acondicionado se enfría en una habitación muy congestionada o se están usando aparatos que generan calor en la misma habitación. Use ventiladores aspiradores cuando esté cocinando o bañándose y trate de no usar aparatos que generan calor durante las horas más calurosas del día. Podría necesitar un acondicionador de aire con más capacidad, dependiendo del tamaño de la habitación que se desea enfriar.

La unidad se enciende y se apaga lentamente o no enfría la habitación en el modo de enfriamiento.

El acondicionador de aire no tiene el tamaño adecuado para su habitación. Verifique la capacidad de enfriamiento de su acondicionador de aire para habitación. Los acondicionadores de aire para habitaciones no están diseñados para enfriar varias habitaciones. El filtro está sucio u obstruido por escombros. Limpie el filtro. Hay demasiado calor o humedad en la habitación (se está cocinando con recipientes sin tapa, duchas, etc.). Use un ventilador para eliminar el calor o la humedad de la habitación. Trate de no usar aparatos que producen calor en las horas más calurosas del día. Las rejillas están bloqueadas. Instale el acondicionador de aire en un lugar donde las rejillas no estén bloqueadas por cortinas, persianas, muebles, etc. La temperatura exterior es inferior a los 61°F (16°C). No trate de poner en marcha el acondicionador de aire cuando la temperatura exterior sea inferior a los 61°F (16°C).

La temperatura de la habitación que está tratando de enfriar está demasiado caliente. Deje pasar más tiempo para que el acondicionador de aire enfríe una habitación muy caliente. Están abiertas ventanas o puertas que dan al exterior. Cierre todas las puertas y ventanas. El Control de temperatura no está en un ajuste lo suficientemente frío. Ajuste el Control de TEMP/TIME (Temperatura/Tiempo) a una posición más fría oprimiendo el botón de menos para reducir la temperatura. Fije el control de Fan Speed (Velocidad del ventilador) en el ajuste más alto.

Se filtra agua de la carcasa a su casa.

El acondicionador de aire no está debidamente nivelado. El acondicionador de aire debe inclinarse ligeramente hacia abajo, hacia el exterior. Nivele el acondicionador de aire de forma que tenga una inclinación hacia abajo y hacia el exterior, para asegurar el debido desagüe. Vea las Instrucciones de instalación.

NOTA: No taladre un orificio en la parte inferior de la base de metal ni del colector de condensado.

AYUDA O SERVICIO TÉCNICO

Antes de solicitar un servicio técnico, por favor consulte la sección "Solución de problemas". Esto le podría ahorrar el costo de una visita de servicio técnico. Si considera que aún necesita ayuda, siga las instrucciones que aparecen a continuación.

Cuando llame, tenga a mano la Fecha de compra y el número completo del modelo y de la serie de su electrodoméstico. Esta información nos ayudará a atender mejor su pedido.

Si necesita piezas de repuesto

Si necesita pedir piezas de repuesto, recomendamos que use únicamente piezas de repuesto especializadas de fábrica. Estas piezas encajarán bien y funcionarán bien ya que están confeccionadas con la misma precisión empleada en la fabricación de cada electrodoméstico nuevo.

Para encontrar piezas de repuesto especializadas de fábrica en su localidad, llámenos o comuníquese con el centro de servicios designado más cercano a su localidad.

Por favor anote la información sobre su modelo.

Siempre que llame para solicitar servicios del aparato, necesitará saber el número de modelo y el número de serie completos. Esta

información se encuentra en la placa de número de modelo y número de serie. Vea la ubicación del número de modelo y del número de serie en "Requisitos eléctricos".

Por favor anote la información sobre el número de modelo y el número de serie que se incluye abajo. Anote también la fecha de compra del aparato, así como el nombre, la dirección y el teléfono de la tienda.

Número de modelo

Número de serie

Fecha de compra

Nombre de la tienda

Dirección de la tienda

Teléfono de la tienda

Guarde este manual y la nota de compra juntos para referencia futura.

En los EE. UU.

Llame sin costo a Haier America al: 1-877-337-3639.

Nuestros consultores ofrecen ayuda para:

• Características y especificaciones de nuestra línea completa de productos.
• Información sobre la instalación. Procedimiento para el uso y mantenimiento.
• Venta de partes para reparación.
• Recomendaciones de compañeros que dan servicios y distribuidores de partes para reparación. Los técnicos de servicios designados están capacitados para cumplir con la garantía del producto y ofrecer servicio una vez que la garantía termine, en cualquier lugar de los Estados Unidos.

Para obtener asistencia adicional

Si necesita asistencia adicional, puede escribir con sus preguntas o dudas a:

Haier America

1356 Broadway

New York, NY 10018

Por favor incluya en su correspondencia un número de teléfono en el que se le pueda localizar durante el día.

En los CANADA

Llame sin costo a Haier America al:

1-877-337-3639.

Nuestros consultores ofrecen ayuda para:

• Características y especificaciones de nuestra línea completa de productos.
• Información sobre la instalación. Procedimiento para el uso y mantenimiento. Venta de partes para reparación.
• Recomendaciones de compañeros que dan servicios y distribuidores de partes para reparación. Los técnicos de servicios designados están capacitados para cumplir con la garantía del producto y ofrecer servicios una vez que la garantía termine, en cualquier lugar de los Estados Unidos.

Para obtener asistencia adicional

Si necesita asistencia adicional, puede escribir con sus preguntas o dudas a:

Haier America

1356 Broadway

New York, NY 10018

Por favor incluya en su correspondencia un número de teléfono en el que se le pueda localizar durante el día.

GARANTÍA LIMITADA

GARANTÍA LIMITADA DE UN AÑO

Esta garantía cubre todos los defectos de fabricación o de materiales para las piezas mecánicas y eléctricas (incluyendo los costos por mano de obra) que contenga este producto, durante un período de 12 meses a partir de la fecha de compra. Para una aplicación comercial o de alquiler, la garantía es de 90 días. Usted deberá guardar su recibo de compra original y proveerlo como prueba de la fecha de compra.

GARANTÍA LIMITADA DE CINCO AÑOS EN EL SISTEMA SELLADO

El sistema sellado y el compresor (compresor, condensador y evaporador herméticos) que contiene este producto tendrá una garantía de un período de 5 años a partir de la fecha de compra (excluyendo los gastos por mano de obra antes del período inicial de 12 meses). Para el uso comercial o de alquiler, la garantía limitada adicional para el compresor es de 1 año y 9 meses (excluyendo los costos de mano de obra después del período inicial de 90 días). Usted deberá guardar su recibo de compra original y proveerlo como prueba de la fecha de compra.

QUIÉN ESTÁ CUBIERTO

El comprador minorista original de este producto.

QUÉ SE HARÁ

Haier America reparará o reemplazará cualquier pieza mecánica, eléctrica o el compresor, la cual se compruebe que es defectuosa en el uso normal doméstico, durante un período de 12 meses. Haier America reparará o reemplazará (excluyendo los gastos por mano de obra) el sistema sellado y el compresor (solamente las piezas) durante un período adicional de 4 años.

CÓMO SE PUEDE OBTENER SERVICIO

Póngase en contacto con el Centro de servicios autorizado por el fabricante más cercano. Para obtener el nombre del Centro de servicios más cercano a su localidad, póngase en contacto con Haier America al 1-877-337-3639. Todo el servicio debe ser efectuado por un Centro de servicio autorizado por el fabricante.

ESTA GARANTÍA NO CUBRE

1. Daños debidos a la instalación incorrecta.
2. Daños durante el envío.
3. Defectos que no sean de fabricación.
4. Daños por uso indebido, abuso, accidente, alteración, falta de cuidado y mantenimiento apropiados o corriente o voltaje incorrectos.
5. Daños ocasionados por un uso diferente al doméstico.
6. Daños debidos al servicio efectuado por un distribuidor o centro de servicio que sea diferente del autorizado.
7. Cubiertas decorativas o focos de luz que se puedan reemplazar.
8. Cargos por mano de obra, servicio, transporte y envío para la remoción de las piezas defectuosas y la instalación de piezas de repuesto que se efectúen después del período inicial de 12 meses.
9. Crédito o reembolso por productos después de haber pasado más de 30 días después de la fecha de compra, o por cualquier pérdida o herida causada por el producto o defectos del producto, incluyendo pero sin limitación, daños incidentales o consecuentes.
10. Pérdida de comida o alimentos que se echen a perder como resultado directo de fallas mecánicas de un producto o cualquier retraso en la provisión de servicios, reparación o reemplazo.
11. Productos restaurados que se hayan comprado como nuevos o de segunda mano.

ESTA GARANTÍA LIMITADA SE OTORGA EN LUGAR DE CUALQUIER OTRA GARANTÍA, EXPRESA O IMPLÍCITA, INCLUYENDO LAS GARANTÍAS DE COMERCIABILIDAD Y CAPACIDAD PARA UN PROPÓSITO EN PARTICULAR.

El recurso provisto en esta garantía es exclusivo y está otorgado en lugar de cualquier otro recurso. Esta garantía no cubre daños incidentales o consecuentes. Algunos Estados no permiten la exclusión de daños incidentales o consecuentes, de modo que esta limitación quizás no le corresponda a usted. Algunos Estados no permiten las limitaciones acerca de cuánto tiempo dura una garantía implícita, de modo que la limitación arriba indicada quizás no le corresponda. Esta garantía le otorga derechos legales específicos, y es posible que usted tenga también otros derechos, los cuales varían de un estado a otro.

Esta garantía cubre las unidades comprendidas dentro de la parte continental de Estados Unidos, Canadá y Puerto Rico.
