TP 4020 - Aire acondicionado portátil TECTRO - Manual de uso y guía de instrucciones gratis

Tipo de producto	Aire acondicionado portátil
Marca	TECTRO
Modelo	TP 4020
Dimensiones (aprox.)	70 x 35 x 35 cm
Peso (aprox.)	25 kg
Alimentación eléctrica	230 V / 50 Hz, enchufe con toma de tierra
Potencia frigorífica	2,6 kW (para habitación de hasta 12 m²)
Gas refrigerante	R290 (inflamable)
Funciones principales	Enfriamiento, deshumidificación, ventilación, filtración de aire
Modos de funcionamiento	Modo frío, modo deshumidificación, modo ventilación
Control	Panel de control y mando a distancia
Evacuación de aire	Requiere manguera de evacuación hacia el exterior
Depósito de agua	Vaciado manual mediante tapón de drenaje
Filtro de aire	Lavable, limpiar regularmente
Accesorios incluidos	Manguera de evacuación, adaptador exterior (2x), mando a distancia, conducto de agua (para TPH 4026)
Seguridad	Conexión a tierra obligatoria, no cubrir las rejillas, no usar alargador
Mantenimiento	Limpiar el filtro, vaciar el depósito, descongelación sin herramientas
Reparabilidad	Reparaciones solo por técnico autorizado, componentes sellados
Garantía	Garantía anulada en caso de incumplimiento de las instrucciones

Preguntas frecuentes - TP 4020 TECTRO

¿Cuáles son los modos de funcionamiento del aire acondicionado TECTRO TP 4020?

El aire acondicionado portátil TECTRO TP 4020 ofrece cuatro funciones: enfriamiento, deshumidificación, ventilación (circulación de aire) y filtración del aire.

¿Cómo instalar correctamente la evacuación de aire?

Fije el adaptador exterior en la manguera de evacuación, luego coloque el extremo de la manguera en el exterior (ventana u orificio). Asegúrese de que la manguera no esté doblada y que la salida de aire no esté obstruida.

¿Puedo usar un alargador eléctrico?

No, está estrictamente prohibido usar un alargador, ya que puede provocar sobrecalentamiento y riesgo de incendio. Enchufe el aparato directamente en un tomacorriente con toma de tierra.

¿Cómo limpiar el filtro de aire?

Desenchufe el aparato, retire el filtro de aire (en la parte trasera), lávelo con agua tibia y jabón, enjuague y seque completamente antes de volver a colocarlo. No use productos químicos.

¿Qué hacer en caso de fuga de gas refrigerante R290?

El R290 es inflamable. En caso de fuga, evacúe la habitación, ventílela, apague cualquier llama o fuente de ignición, y contacte a un técnico autorizado. No intente repararlo usted mismo.

¿Cuál es la potencia recomendada para mi habitación?

El modelo TP 4020 (2,6 kW) es adecuado para una habitación de aproximadamente 12 m². Para una habitación más grande, se necesita un modelo más potente.

¿Cómo vaciar el depósito de agua?

Desenrosque el tapón de drenaje ubicado en la parte inferior del aparato y deje que el agua fluya hacia un recipiente. Vuelva a cerrar bien el tapón después del vaciado. Esto es necesario en modo deshumidificación.

¿Se puede usar el aparato en un baño?

No, el aparato está diseñado para uso interior en lugares secos (salón, cocina, garaje). No lo use en una habitación húmeda como un baño.

¿Qué hacer si el mando a distancia no funciona?

Verifique las pilas, reemplácelas si es necesario. Asegúrese de que no haya obstáculos entre el mando a distancia y el receptor del aparato. Si el problema persiste, contacte al servicio al cliente.

El aparato hace ruido, ¿es normal?

Un ligero ruido de funcionamiento es normal (ventilador, compresor). Si el ruido es excesivo o anormal, verifique que el aparato esté nivelado y que las ruedas no estén bloqueadas. Contacte a un técnico si es necesario.

MANUAL DE USUARIO TP 4020 TECTRO

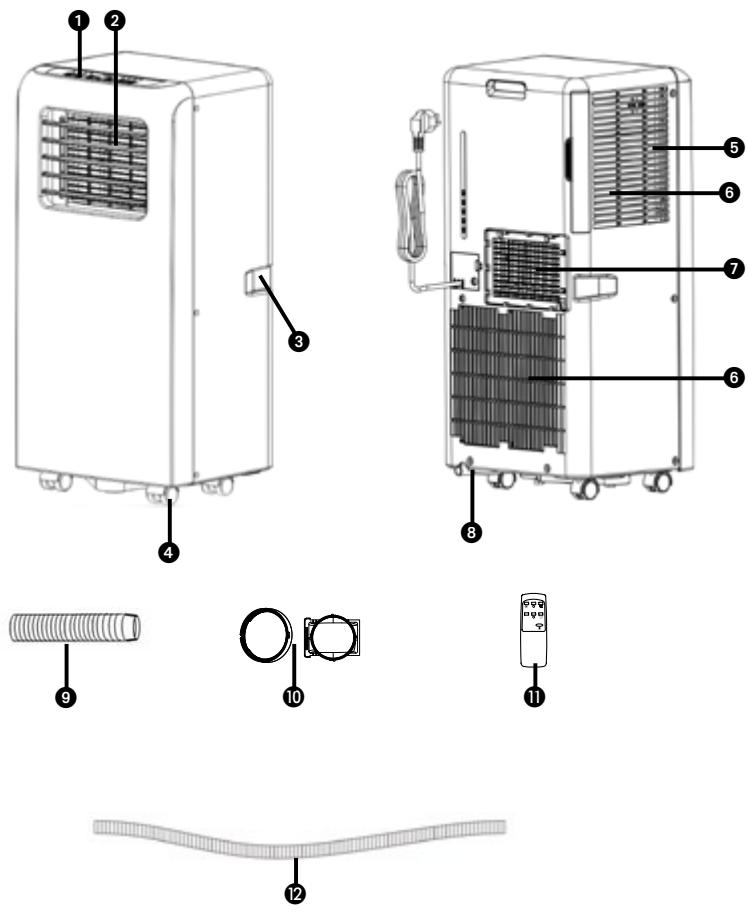

COMPONENTES IMPORTANTES

① Panel de control
② Salida de aire
③ Asa
4 Rueda
⑤ Filtro de aire
6 Entrada de aire
⑦ Evacuación de aire
⑧ Tapón de drenaje
⑨ Manguera de evacuación
10 Adaptador para colocar sobre la manguera de evacuación
11 Control remoto
⑫ Tubería de agua (TPH 4026)

1. LEA PRIMERO EL MANUAL DEL USUARIO.
2. EN CASO DE DUDA, CONSULTE A SU DISTRIBUIDOR.

Estimado/a señor/a:

Le felicitamos por la compra de su acondicionador de aire. Este equipo, además de refrigerar el aire, cuenta con tres funciones adicionales: lo deshumidifica, lo pone en circulación y lo filtra. El acondicionador de aire portátil es sumamente fácil de manejar y transportar. Usted acaba de adquirir un producto de alta calidad, del que estará plenamente satisfecho durante muchos años, siempre que lo utilice debidamente. Por lo tanto, es importante que lea primero estas instrucciones de uso, para prolongar la vida útil de su aparato. Le deseamos una agradable temperatura, así como un gran confort.

Reciba un cordial saludo,

PVG Holding B.V.

Departamento Atención al Cliente

A MEDIDAS DE SEGURIDAD

Lea detenidamente este manual de usuario antes de usar el aparato y consérvelo para poder consultarlo en el futuro. Instale este dispositivo únicamente si satisface los requisitos de la legislación, las ordenanzas y las normas locales y nacionales correspondientes. Este producto ha sido diseñado para su uso como acondicionador de aire en hogares y sólo es apto para el uso en entornos secos, en condiciones domésticas normales y en interiores (salas de estar, cocinas y garajes).

IMPORTANTE

• Nunca use el aparato en caso de que el cable o el enchufe esté dañado. Procure que el cable no quede atrapado y que no entre en contacto con objetos cortantes.
• La instalación deberá responder por completo a las disposiciones, reglamentos y normas locales en vigor.
• El aparato está indicado para utilizarlo exclusivamente en el hogar.
• Compruebe si la tensión de red es la correcta. El aparato se debe utilizar exclusivamente en un enchufe con toma de tierra, voltaje 220-240 Volt/ 50 Hz.
• El aparato debe estar conectado siempre con una toma a tierra. En caso de que la corriente eléctrica no esté provista de una toma a tierra, está absolutamente prohibido conectar el mismo.

IMPORTANTE

• Cuando el aparato esté conectado, el acceso a la clavija tendrá que poder hacerse sin que haya obstáculos por medio.
• Lea estas instrucciones de uso detenidamente y siga las indicaciones.

Antes de conectar el aparato compruebe si:

• el voltaje corresponde a la placa de datos;
• el enchufe y el suministro de electricidad son los indicados para el aparato;
• la clavija del cable eléctrico es a la medida del enchufe;
• el aparato está colocado en posición vertical y sobre una superficie plana.

Haga controlar la instalación eléctrica por un profesional autorizado si no está seguro que todo está en orden.

• El aire acondicionado es un aparato seguro. Está fabricado según las normas de seguridad CE vigentes. A pesar de ello, y al igual que con todo aparato eléctrico, se debe obrar con cautela.
• Nunca tapar la rejilla de la entrada de aire y de salida de aire.
• Vacíe el depósito de agua a través del punto de drenaje antes de desplazar el aparato.
• Procure que el aparato no entre nunca en contacto con productos químicos.
• No inserte objetos en las aberturas del aparato.
• Procure que el aparato no entre nunca en contacto con agua. No limpie nunca el aparato pulverizándolo ni sumergiéndolo en agua: ¡peligro de cortocircuito!

- Desenchufe siempre el aparato antes de proceder a su limpieza o a la de algún componente.

- NUNCA use un cable prolongador para conectar el aparato. Si no se dispone de un enchufe con toma a tierra, deberá ser instalado por un electricista cualificado.

- Con miras a la seguridad, y al igual que con todo aparato eléctrico, ponga especial atención cuando niños pequeños se encuentren cerca del aparato.

- Las eventuales reparaciones deben ser siempre llevadas a cabo por un técnico de servicio cualificado o por su distribuidor. De otra forma, puede dar lugar a la pérdida de la garantía.

- Desenchufe siempre el aparato cuando éste no se utilice.

- Como medida de precaución y si el cable de alimentación estuviera dañado, hay que sustituirlo en el fabricante, su servicio de atención al cliente o personas con una cualificación similar.

- Este aparato no deberá ser utilizado por personas (incluyendo niños) con reducida capacidad física, mental o sensorial, o que carezcan de la experiencia y los conocimientos necesarios, a menos que sean vigilados e instruidos en el uso del aparato por otra persona que sea responsable de su seguridad.

- Se deberá vigilar a los niños para asegurar que no jueguen con el aparato.

- Este aparato puede ser utilizado por niños a partir de 8 años y por personas con capacidades físicas, psíquicas o sensoriales reducidas, falta de experiencia y conocimientos, siempre que sean supervisados o reciban

instrucciones acerca del uso del aparato de una forma segura y comprendan los riesgos que entraña.

• Los niños no deben utilizar el aparato como un juguete.
• Las tareas de limpieza y mantenimiento reservadas al usuario no deben ser realiza das por niños sin supervisión.

¡ATENCIÓN!

- No cierre nunca la habitación herméticamente. La presión negativa (=infrapresión) puede desarreglar el funcionamiento seguro de calentadores de gas, campanas extractoras, hornos, y equipos similares.

- El incumplimiento de las instrucciones puede dar lugar a la pérdida de la garantía. - Levantar el aparato siempre con 2 personas.

Información específica sobre aparatos con gas refrigerante R290.

• Lea con atención todas las advertencias.
• Cuando descongele y limpie el aparato, no use herramientas distintas de las recomendadas por el fabricante.
• El aparato debe colocarse en un área sin fuentes constantes de ignición (por ejemplo: llamas vivas, aparatos de gas o eléctricos en funcionamiento).
• No perfore ni queme.
• Este aparato contiene Y g (compruebe etiqueta de voltaje en la parte posterior de la unidad)

sobre el gas refrigerante R290.

- El R290 es un gas refrigerante que cumple con las directivas europeas sobre el medio ambiente. No perfore ninguna parte del circuito refrigerante. Debe ser consciente de que los refrigerantes no tengan olor.

- Si el aparato se instala, se usa o se guarda en un área no ventilada, la sala debe estar diseñada para evitar la acumulación de fugas de refrigerante que pueden dar lugar a un riesgo de incendio o explosión debido a la ignición del refrigerante causados por calefactores eléctricos, estufas u otras fuentes de ignición.

- El aparato debe guardarse de tal modo que se evite fallo mecánico.

- Las personas que usen o trabajen con el circuito refrigerante deben contar con una certificación adecuada emitida por un organismo acreditado que garantice la competencia en el manejo de refrigerantes según una evaluación específica reconocida por las asociaciones del sector.

- Las reparaciones deben realizarse basándose en las recomendaciones del fabricante.

El mantenimiento y la reparación que requieran la asistencia de otro personal cualificado debe realizarse bajo la supervisión de una persona especificada en el uso de refrigerantes inflamables.

El aparato deberá instalarse, operarse y almacenarse en una habitación que tenga un área de suelo superior a X m² cuadrados. El aparato deberá almacenarse en un área bien ventilada donde el tamaño de la habitación corresponda al área de la habitación especificada para la operación.

MODELO	X ( M^2 )
2kW	4
2,6kW	12
>2,6kW	15

TOME NOTA DE LAS ESPECIFICACIONES DE LOS FUSIBLES

La placa de circuito impreso (PCB) del acondicionador de aire está diseñada con un fusible para proporcionar protección contra la sobrecorriente. Las especificaciones del fusible están impresas en la placa de circuito, como por ejemplo T3.15AL/250VAC, T5AL/250VAC, T3.15A/250VAC, T5A/250VAC, T20A/250VAC, T30A/250VAC, etc.

NOTA: Para las unidades que utilizan refrigerante R32 o R290, sólo se puede utilizar el fusible de cerámica a prueba de explosiones.

Explicación de los símbolos que aparecen en la unidad (sólo para la unidad con refrigerante R32/R290):

Este símbolo indica que este aparato utiliza un refrigerante inflamable. Si se produce una fuga del refrigerante y queda expuesto a una fuente de ignición externa, existe riesgo de incendio.

PRECAUCIÓN:

Este símbolo indica que debe leerse atentamente el manual del usuario.

PRECAUCIÓN:

Este símbolo indica que debe leerse atentamente el manual de instalación.

PRECAUCIÓN:

Este símbolo indica que debe leerse atentamente el manual técnico.

INSTRUCCIONES PARA REPARAR APARATOS CON R290

1 INSTRUCCIONES GENERALES

Este manual de instalación está dirigido al uso por parte de personas con conocimientos adecuados de electricidad y electrónica, así como experiencia en refrigerantes y mecánica.

1.1 Comprobar el área

Antes de empezar a trabajar en sistemas con refrigerantes inflamables se precisan comprobaciones de seguridad para garantizar que se minimiza el riesgo de ignición. Para reparar el sistema de refrigeración, se deben observar las siguientes precauciones antes de trabajar en el sistema.

1.2 Procedimiento de trabajo

El trabajo debe realizarse con un procedimiento controlado para minimizar el riesgo de un gas o vapor inflamable mientras se trabaja.

1.3 Área general de trabajo

Todo el personal de mantenimiento y otros trabajadores del área local deben

recibir instrucciones sobre la naturaleza del trabajo que se realiza. Debe evitarse el trabajo en espacios cerrados. El área en torno al espacio de trabajo debe seccionarse. Asegúrese de que las condiciones del área son seguras mediante control del material inflamable.

1.4 Comprobar la presencia de refrigerante

El área debe comprobarse con un detector de refrigerante adecuado previamente y durante el trabajo, para garantizar que el técnico es consciente de atmósferas potencialmente inflamables. Asegúrese de que se emplea equipo adecuado de detección de fugas para su uso con refrigerantes inflamables, p.ej., sin chispas, bien sellado o intrínsecamente seguro.

1.5 Presencia de extintores

Si se debe realizar algún trabajo con calor en el equipo de refrigeración o en cualquier parte asociada, debe disponerse de extintores adecuados a mano. Cuente con un extintor de polvo seco o de CO_2 junto al área de carga.

1.6 Sin fuentes de ignición

Ninguna persona que realice un trabajo relacionado con un sistema de refrigeración que implique la exposición a cualquier conducto que contenga o haya contenido refrigerante inflamable debe usar ninguna fuente de ignición de forma que pueda provocar riesgo de fuego o explosión. Todas las posibles fuentes de ignición, incluyendo cigarrillos encendidos, deben mantenerse lo suficientemente lejos del lugar de la instalación, reparación, retirada y eliminación, durante los cuales pueda liberarse refrigerante inflamable al área circundante. Antes de realizar el trabajo, debe garantizarse que el área en torno al equipo a inspeccionar no tiene riesgos inflamables o de ignición. Se deben mostrar señales de "No fumar".

1.7 Área ventilada

Asegúrese de que el área es abierta o está ventilada de forma adecuada antes de acceder al sistema o realizar cualquier trabajo con fuego. Un cierto grado de ventilación debe continuar durante el tiempo en que se realice el trabajo. La ventilación debe dispersar de forma segura cualquier refrigerante liberado y repelerlo preferiblemente a la atmósfera.

1.8 Comprobaciones del equipo de refrigeración

Si se cambian componentes eléctricos, deben ajustarse al objetivo y a las especificaciones correctas. Deben seguirse en todo momento las directrices de mantenimiento y reparación del fabricante. En caso de duda, consulte al departamento técnico del fabricante para obtener asistencia. Las siguientes comprobaciones corresponden a las instalaciones con refrigerantes inflamables:

• El tamaño de la carga se ajusta al tamaño de la sala donde se instalan las partes que contienen refrigerante.
• La maquinaria y las salidas de ventilación se deben operar de forma adecuada y no deben obstruirse.
• Si se usa un circuito refrigerante indirecto, debe comprobarse el circuito secundario por si hubiera refrigerante.
• El marcado del equipo debe seguir siendo visible y legible. Las señales y etiquetas ilegibles deben corregirse.
• Los conductos o componentes de refrigeración se instalan en una posición en la que sea improbable que se expongan a cualquier sustancia que pueda corroer los componentes que contienen el refrigerante, a menos que esos componentes estén hechos de materiales que resistan inherentemente esa corrosión o que estén debidamente protegidos contra esa corrosión.

1.9 Comprobaciones de dispositivos eléctricos

La reparación y el mantenimiento de los componentes eléctricos debe incluir una comprobación inicial de seguridad así como unos procedimientos de inspección de componentes. Si existe un defecto que pueda comprometer la seguridad, no debe conectarse el circuito al suministro eléctrico hasta que se haya tratado satisfactoriamente. Si no ese defecto no puede corregirse inmediatamente, pero es necesario continuar con la operación, se debe emplear una solución adecuada. Esto debe comunicarse al propietario del equipo de forma que todas las partes sean informadas. Las comprobaciones iniciales de seguridad incluyen:

• que los condensadores estén descargados: esto debe realizarse de forma segura para evitar la posibilidad de chispazos;
• que no hay componentes y cableado eléctricos expuestos durante la carga, recuperación o purga del sistema;
• que hay continuidad en la toma de tierra.

2 REPARACIONES DE COMPONENTES SELLADOS

2.1 Durante las reparaciones a componentes sellados, todos los suministros eléctricos deben desconectarse del equipo en el que se trabaja antes de retirar cualquier carcasa sellada, etc. Si es absolutamente tener suministro eléctrico en el equipo durante el servicio, se deberá ubicar permanentemente una detección de fugas en el punto más crítico para avisar en caso de una situación potencialmente peligrosa.

2.2 Se debe prestar especial atención a lo siguiente para garantizar que al trabajar en componentes eléctricos, la carcasa no se altera de tal forma que se vea afectado el nivel de protección. Esto puede incluir daño a los cable, un número excesivo de conexiones, terminales sin las especificaciones originales, daño en los sellos, ajustes incorrectos de los sellos, etc.

Asegúrese de que el aparato se ha montado de forma segura.

Asegúrese de que los sellos o los materiales de sellado no se han degradado de forma que no sirvan al objetivo de prevención del acceso de atmósferas inflamables. Las partes de sustitución deben adaptarse a las especificaciones del fabricante.

NOTA El uso de sellante de silicona puede inhibir la efectividad de algunos tipos de equipo de detección de fugas. Los componentes intrínsecamente seguros no deben aislarse antes de trabajar con ellos.

3 REPARACIÓN DE COMPONENTES INTRÍNSECAMENTE SEGUROS

No aplique cualquier carga inductiva permanente o capacitiva al circuito sin asegurarse de que no supera el voltaje permitido y la corriente permitida para el equipo en uso.

Los componentes intrínsecamente seguros son los únicos tipos que pueden trabajarse mientras se dé la presencia de una atmósfera inflamable. El test del aparato debe realizarse con el voltaje correcto.

Sustituya los componentes únicamente con las partes especificadas por el fabricante. Otras partes pueden dar lugar a la ignición del refrigerante a la atmósfera a través de una fuga.

4 CABLEADO

Compruebe que el cableado no está sujeto a desgaste, corrosión, presión excesiva, vibración, bordes afilados u otros efectos ambientales adversos. La comprobación también debe tener en cuenta los efectos del tiempo o la vibración continua de fuentes como compresores o ventiladores.

5 DETECCIÓN DE REFRIGERANTES INFLAMABLES

Bajo ninguna circunstancia se deben emplear fuentes potenciales de ignición para buscar o detectar fugas de refrigerante. No se debe emplear una antorcha de haluro (o cualquier otro detector que use llama viva).

6 MÉTODOS DE DETECCIÓN DE FUGAS

Los siguientes métodos de detección de fugas se consideran aceptables para sistemas que contienen refrigerante inflamable. Se deben usar detectores de fugas inflamables para detectar refrigerante inflamable, pero puede que la sensibilidad no sea adecuada, o precise una recalibración. (El equipo de detección debe calibrarse en un área sin refrigerante).

Asegúrese de que el detector no es una fuente potencial de ignición y es adecuada para el refrigerante usado. El equipo de detección de fugas debe fijarse en un porcentaje del LFL del refrigerante y debe calibrarse para el refrigerante empleado y se confirme el porcentaje de gas adecuado (25 % máximo).

Los fluidos de detección de fugas son adecuados con la mayoría de refrigerantes, pero el uso de detergentes que contengan clorina debe evitarse ya que la clorina puede reaccionar con el refrigerante y corroer los conductos de cobre.

Si hay sospechas de una fuga, todas las llamas vivas deben quitarse/apagarse.

Si se halla una fuga de refrigerante que requiera soldadura fuerte, debe recuperarse o aislarse todo el refrigerante del sistema (cerrando las válvulas) en una parte del sistema remota de la fuga. Debe purgarse el nitrógeno libre de oxígeno (OFN) a través del sistema tanto antes como durante del proceso de soldadura fuerte.

7 RETIRADA Y EVACUACIÓN

Cuando se acceda al circuito del refrigerante para realizar reparaciones -o para cualquier objetivo- deben usarse procedimientos convencionales. No obstante, es importante seguir las buenas prácticas ya que la inflamabilidad es una consideración. Deben respetarse los siguientes procedimientos: retirar el

refrigerante; purgar el circuito con gas inerte, evacuar; purgar de nuevo con gas inerte; abrir el circuito mediante corte o soldadura fuerte.

La carga de refrigerante debe recuperarse en las bombonas de recuperación adecuadas. El sistema debe descargarse con OFN para asegurar la unidad. Puede que este proceso deba repetirse varias veces. No debe usarse aire comprimido u oxígeno para esta tarea. La descarga debe conseguirse abriendo el vacío del sistema con OFN y siguiendo hasta rellenar hasta que se consiga la presión de trabajo, expulsarlo a la atmósfera y finalmente volver al vacío. Puede que este proceso deba repetirse hasta que no halla refrigerante en el sistema.

Cuando se use la carga final de OFN, el sistema debe airearse con la presión atmosférica para poder realizar el trabajo. Esta operación es absolutamente vital si se van a realizar operaciones de soldadura en los conductos. Asegúrese de que la salida de la bomba de vacío no está cerca de ninguna fuente de ignición y que hay ventilación disponible.

8 PROCEDIMIENTOS DE CARGA

Además de los procedimientos convencionales de carga, deben seguirse los siguientes procedimientos. Asegúrese de que la contaminación de distintos refrigerantes no se produce cuando use el equipo de carga. Las mangueras y las líneas deben ser lo más cortas posibles para minimizar la cantidad de refrigerante que contienen. Las bombonas deben mantenerse en posición vertical. Asegúrese de que el sistema de refrigeración está conectado antes de cargar el sistema con refrigerante. Etiquete el sistema cuando la carga esté completa (si no está preparado), Debe prestarse especial atención para no rellenar en exceso el sistema de refrigeración. Antes de recargar el sistema, se debe probar la presión con OFN. Debe comprobarse si hay fugas en el sistema tras la finalización de la carga pero antes de la puesta en servicio. Se debe realizar una prueba de fugas antes de dejarlo en su ubicación.

9 DESACTIVACIÓN

Antes de llevar a cabo este procedimiento, es esencial que el técnico esté totalmente familiarizado con el equipo y sus características.

Es una buena práctica recomendada que todos los refrigerantes se recubran de forma segura. Antes de realizar la tarea, se deben tomar muestras de aceite y refrigerante en caso de que se requiera un análisis antes de reutilizar el refrigerante reclamado.

Es esencial que la corriente 4 GB esté disponible antes de comenzar la tarea.

a) Familiarícese con el equipo y su uso.

b) Aísle el sistema eléctricamente.

c) Antes de intentar el procedimiento, asegúrese de que: hay disponible equipo de manejo mecánico, si se requiere, para el manejo de bombonas de refrigerante.

d) Todo el equipo de protección personal está disponible y debe usarse correctamente; el proceso de recuperación debe supervisarlo una persona competente en todo momento.

e) El equipo de recuperación y las bombonas se adecúan a los estándares adecuados.

f) Evacúe el sistema de refrigerante si es posible.

g) Si el vacío no es posible, use un colector para que se pueda retirar el refrigerante desde varias partes del sistema.

h) Asegúrese de que el sistema se ubica en las escalas antes de realizar la recuperación.

i) Encienda la máquina de recuperación y úsela según las instrucciones del fabricante.

j) No rellene demasiado las bombonas. (No más del 80 % del volumen de carga líquida).

k) No supere la presión máxima de trabajo de la bombona, incluso temporalmente.

I) Cuando se hallan rellenado las bombonas correctamente y el proceso se halla terminado, asegúrese de que las bombonas y el equipo se retiran de las instalaciones a la mayor brevedad y que todas las válvulas de aislamiento del equipo están cerradas.

m) No debe cargarse el refrigerante recuperado en otro sistema de refrigeración a menos que haya sido limpiado y comprobado.

10 ETIQUETADO

El equipo debe etiquetarse indicando que ha sido desactivado y vaciado de refrigerante. La etiqueta debe llevar fecha y firma. Asegúrese de que hay etiquetas en el equipo indicando que este contiene refrigerante inflamable.

11 RECUPERACIÓN

Cuando se retire el refrigerante de un sistema, ya sea para puesta en servicio o desactivación, es una buena práctica recomendada que todo el refrigerante se saque de forma segura. Cuando se transfiera el refrigerante a las bombonas, asegúrese de que se usan bombonas adecuadas para la recuperación del refrigerante. Asegúrese de que hay disponibles un número de bombonas adecuado para albergar todo el sistema. Todas las bombonas que se empleen están diseñadas para el refrigerante recuperado, y están etiquetadas para ese refrigerante (p.ej., bombonas especiales para la recuperación de refrigerante). Las bombonas deben completarse con la válvula de liberación de presión y válvulas de apagado en buen estado. Las bombonas de recuperación vacías se recuperan y, si es posible, se enfrían antes de la recuperación.

El equipo de recuperación debe estar en buenas condiciones con una serie de instrucciones sobre el equipo, y debe ser adecuado para la recuperación de los refrigerantes inflamables. Además, debe haber disponible un juego de escalas calibradas de peso y en buenas condiciones. Las mangueras deben completarse con acoples de desconexión sin fugas y en buenas condiciones. Antes de usar una máquina de recuperación, compruebe que está en buenas condiciones, se ha conservado bien y que cualquier componente eléctrico asociado está sellado para prevenir la ignición en caso de liberación de refrigerante. Consulte al fabricante en caso de duda.

El refrigerante recuperado debe devolverse al proveedor del refrigerante en la bombona de recuperación adecuada, y debe prepararse la Nota de Transferencia de Residuos adecuada. No mezcle refrigerantes de unidades de recuperación y especialmente aquellos en bombonas.

Si se deben retirar aceite de un compresor o compresores, asegúrese de que han sido evacuados hasta un nivel aceptable para garantizar que el refrigerante inflamable no permanece con el lubricante. El proceso de evacuación debe llevarse a cabo antes de revolver el compresor a los proveedores. Sólo se empleará el curado eléctrico al compresor para acelerar este proceso. Cuando se drague el aceite desde un sistema, debe realizarse de forma segura.

B MONTAJE

ATENCIÓN

Antes de poner en marcha su acondicionador de aire, éste deberá estar colocado como mínimo 2 horas en posición vertical.

El acondicionador de aire es portátil y se puede desplazar fácilmente. Para ello deberá tenerse en cuenta lo siguiente :

1 El aparato deberá estar colocado en posición vertical y sobre una superficie plana.
2 El aparato no debe utilizarse en el cuarto de baño u otro lugar húmedo.
3 Para una óptima circulación del aire, dejar un espacio libre alrededor del aparato de al menos 50 cm.
4 Acoplar la pieza de unión del tubo flexible ⑩ a la salida de aire ⑦ en la parte trasera de la unidad.
5 El acoplamiento para la ventana ⑨ debe tener un paso libre al exterior. Cerrar la ventana o la puerta en la mayor medida posible.

IMPORTANTE

El tubo flexible de evacuación del aire ⑨ puede extenderse hasta unos 1500 mm. La longitud de este/estos tubo flexible ha sido calculada en función de la capacidad del aparato. El uso de otros tubos flexibles o extensiones puede causar errores en el funcionamiento del aparato. El aire debe fluir ininterrumpidamente, para evitar el sobrecalentamiento del aparato o la condensación de agua en el tubo de evacuación del aire. A fin de asegurar el mejor rendimiento durante el funcionamiento, la longitud del o de los tubos flexibles de evacuación de aire debe ser inferior a 1 metro.

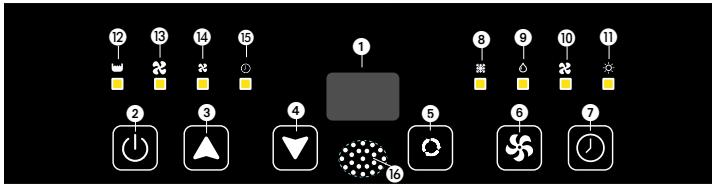

C MANEJO

1. Pantalla
2. Encendido / apagado
3. Subir la temperatura
4. Bajar la temperatura
5. Botón de modo
6. Velocidad del ventilador
7. Botón del temporizador
8. Indicador de modo climatización
9. Indicador de modo deshumidificación
10. Indicador de modo circulación de aire
11. Indicador de modo de calefacción (TPH 4026)
12. Indicador depósito de agua lleno
13. Indicador ventilación a velocidad elevada
14. Indicador ventilación a velocidad reducida
15. Indicador ajuste temporizador
16. Receptor de señal del control remoto

1 Enchufe el aparato.
2 Pulse la tecla ⏻ ② para encender el aire acondicionado.

- Si la temperatura ambiente supera los 25 °C, el aparato funcionará en modo de refrig eración.

- Si la temperatura ambiente queda por debajo de los 25 °C, el aparato funcionará en modo de ventilación.

3 Pulse la tecla ⑤ para seleccionar la función deseada. Cada vez que se pulse la tecla ⑥, se seleccionará la siguiente función:

Cuando está activada la función de refrigeración, es posible realizar los siguientes ajustes:

- La tecla Ⓧ 6 permite seleccionar la velocidad deseada del ventilador. Cada vez que se pulse la tecla Ⓧ, se seleccionará la siguiente velocidad:

Velocidad alta 13

✗ Velocidad baja 14

- Con los botones ▲ 3 y ▼ 4 se programa la temperatura deseada (entre los 16°C y 31°C). El display muestra la temperatura programada. Tras 4 parpadeos, se muestra la temperatura ambiente medida por el aparato. En modo Auto, el aparato elige automáticamente la velocidad de ventilación en función de la temperatura ambiente. En este modo, la velocidad no se puede adaptar.

CALEFACCIÓN (TPH 4026)

Cuando está activada la función de calefacción, es posible realizar los siguientes ajustes:

- La tecla Ⓧ 6 permite seleccionar la velocidad deseada del ventilador. Cada vez que se pulse la tecla Ⓧ, se seleccionará la siguiente velocidad:

Velocidad alta 13

✗ Velocidad baja 14

- Con los botones ▲ 3 y ▼ 4 se programa la temperatura deseada (entre los 16°C y 31°C). El display muestra la temperatura programada. Tras 4 parpadeos, se muestra la temperatura ambiente medida por el aparato. En modo Auto, el aparato elige automáticamente la velocidad de ventilación en función de la temperatura ambiente. En este modo, la velocidad no se puede adaptar.

La obtención de la temperatura deseada depende de las condiciones ambientales de la habitación: es normal que la temperatura ambiente sea superior a la "set temp". Es posible que el calor en la habitación sea excesivo.

DESHUMIDIFICACION

Con este aparato también se puede deshumidificar el aire:

1. Seleccione con el botón Ⓞ 5 la función deshumidificacion ⚠ 9
2. No conecte el conducto de salida del aire
3. Conecte el conducto de salida del agua (no incluido) y condúcelo a un desagüe. El conducto de salida del agua tiene que ir en descenso en todo el recorrido.

El aire acondicionado se deshumidificará siempre que la temperatura ambiente sea superior al valor configurado. Si la temperatura ambiente desciende por debajo del valor configurado, el aparato no se deshumidificará.

CIRCULACIÓN DEL AIRE

Cuando esta función está activada, solamente circulará al aire y no refrigera o deshumidifica. El aire que entra se filtra.

Cuando está activada esta función, es posible realizar los siguientes ajustes:

- La tecla permite seleccionar la velocidad deseada del ventilador. Cada vez que se pulse la tecla Ⓧ, se seleccionará la siguiente velocidad:

Velocidad alta 13

* Velocidad baja 14

4 Cuando se apaga el aparato, memorizará la última función ajustada.
5 Si lo desea, puede hacer uso de la función temporizador para conectar o desconectar el aparato a una hora previamente programada. Para ello, proceda como sigue:

1. Pulse el botón TIMER para programar el número de horas de funcionamiento del equipo e ▲ ③ y ▼ ④ (1 a 24 horas, el indicador del temporizador se enciende). Cuando haya transcurrido el tiempo programado, el aparato se apagará automáticamente. Cuando pulsa el botón TIMER, la pantalla indicará el número de horas ajustadas. Si no se pulsa el botón del temporizador (timer), el aparato seguirá funcionando continuamente.

2. Cuando se pulsa el botón del temporizador sin activar las otras funciones, es posible PREPROGRAMAR la hora en la que el aparato debe empezar a funcionar. Por ejemplo, si ajusta el valor '2' en el temporizador, el aparato se pondrá a funcionar automáticamente al cabo de 2 horas.

¡OBSERVACIONES!

• Para prolongar la vida útil del compresor está programado de manera que comenzará a funcionar tres minutos después de encender (de nuevo) el aparato.
• El sistema de refrigeración se apagará en cuanto la temperatura ambiental quede por debajo de la temperatura programada. La ventilación seguirá funcionando a la velocidad programada. Cuando la temperatura ambiental llegue de nuevo por encima del valor programado, el sistema de refrigeración volverá a encenderse.

MANDO A DISTANCIA

A. Botón potencia On / Off
B. Botones de ajuste del temporizador y termostato
C. Botón de velocidad del ventilador
D. Botón temporizador ON / OFF
E. Botón del modo (seleccionar Acondicionador de aire, Ventilador)

El mando a distancia funciona en combinación con el panel de mando. Dirija la parte frontal del mando a distancia hacia el panel de mando en la unidad. La distancia máxima al acondicionador de aire es de 5 metros aproximadamente. El mando a distancia funciona con 2 pilas 2xAAA, 1,5 V (No incluido).

D FILTRO DE AIRE

El aire acondicionado está provisto de un tamiz de filtro para eliminar las partículas de polvo más grandes.

El filtro pantalla tiene que limpiarse con regularidad (2 vez por semana). Limpie el filtro de aire con un producto de limpieza neutro en agua templada (40 °C) y déjelo secar lentamente.

Para sacar y volver a montar el tamiz de filtro, véase la imágenes al lado.

¡NOTA!

- No utilice nunca el acondicionador de aire sin el filtro de malla.

E DIRECCIÓN DE LA SALIDA DEL AIRE

Ladear para modificar la posición de las láminas.

F VACIADO DEL TANQUE DE AGUA

En condiciones extremas, puede ser necesario vaciar el depósito del agua. Cuando el depósito del agua está lleno, se encenderá el testigo Ⓞ y el mensaje E2 aparece en la pantalla del aparato. El climatizador se apagará automá-ticamente. Para vaciar el depósito del agua, proceda como sigue:

1 No cambie de lugar la unidad. Los movimientos bruscos pueden ocasionar fugas de agua.
2 Apague el aparato y saque la clavija del enchufe.
3 Coloque un recipiente apropiado en el suelo, debajo del orificio de drenaje.
4 Extraiga el tapón de goma ⑧ del desagüe y deje que salga el agua (± 0,8 L).
5 Vuelva a colocar ⑧ el tapón en el desagüe y encienda el aparato. El testigo ⑨ debe estar apagado ahora y el mensaje E2 desaparece.

ATENCIÓN

Si utilizas el aire acondicionado bajo condiciones normales el agua condensada es evacuada por el tubo de salida de aire.

DESHUMIDIFICACION

Cuando el aparato sólo se utilice como deshumidificador, no ponga el tubo de salida del aire ⑨ y deje que el aire caliente vuelva al recinto que se quiera deshumificar. Para su comodidad y un mejor funcionamiento instale el tubo a un desagüe fijo. Deberá extender una manguera de drenaje hasta un lugar de desagüe adecuado.

G MANTENIMIENTO

IMPORTANTE

Desconecte primero la unidad y retire la clavija de la toma de alimentación antes de limpiar el aparato o el filtro.

Para la limpieza regular del exterior del aparato utilice exclusivamente una gamuza húmeda. Para el mantenimiento de los filtros, consulte el capítulo D "Filtro de Aire".

ATENCIÓN

No utilice nunca el aparato sin filtro pantalla.

H CONSERVACIÓN

1 Vaciar el depósito del agua (ver capítulo F).
2 Limpie el filtro de malla (consultar también el capítulo D).
3 Ponga en marcha el aparato 2 horas con el programa de ventilación ya que de este modo se secará su interior por completo.
4 Proteger el aparato contra el polvo y guardar en un lugar seco.

I AVERÍAS

Problema	Causa	Solutione
La unidad no se pone en marcha al pul-sar el botón de encendido/apagado	El indicador luminoso de agua llena parpadea y la bandeja de agua está llena	Vaciar el agua de la bandeja de agua
	La temperatura de la habitación es superior a la temperatura de ajuste. (Modo de calefacción eléctrica)	Restablecer la temperatura
	La temperatura de la habitación es inferior a la temperatura de ajuste. (Modo de refrigeración)	Restablecer la temperatura
No es lo suficienamente genial	Las puertas o ventanas no están cerradas.	Asegúrate de que todas las ventanas y puertas están cerradas.
	Hay fuentes de calor dentro de la habitación.	Eliminar las fuentes de calor si es posible
	La manguera de aire de escape no está conectada o está bloqueada.	Conecte o limpie la man-guera de aire de escape.
	El ajuste de la temperatura es demasiado alto.	Restablecer la temperatura
	La entrada de aire está bloqueada	Limpie la entrada de aire
Ruidoso	El suelo no está nivelado o no es lo suficientemente plano	Coloque la unidad en un terreno plano y nivelado si es posible
	El sonido proviene del flujo del refrigerante dentro del acondicionador de aire	es normal.
Código E0	El sensor de temperatura ambiente ha fallado	Sustituya el sensor de temperatura ambiente (el aparato también puede funcionar sin sustituirlo).
Código E1	El sensor de temperatura del condensador ha fallado	Sustituir el sensor de temperatura del condensador
Código E2	Bandeja de agua llena al enfriar	Quitar el tapón de goma y vaciar el agua
Código E3	El sensor de temperatura del evaporador ha fallado	Sustituir el sensor de temperatura del evaporador
Código E4	Bandeja de agua llena al calentar	Por favor, vacíe la bandeja de agua.

No intentar nunca desmontar o reparar el aparato. Después de una reparación realizada por una persona que no sea profesional la garantía queda anulada. Una reparación hecha de este modo supone un peligro del usuario del aparato.

J ELIMINACIÓN DE RESIDUOS

No deseche ningún dispositivo electrónico junto a los residuos habituales. Utilice los contenedores e instalaciones adecuadas para la recogida de este tipo de materiales. Consulte la normativa vigente y contacte con la administracion correspondiente para obtener informacion acerca de las instalaciones de recogida disponibles. Si algun dispositivo electronico se desecha en un vertedero o basurero no adecuado, alguna sustancia peligrosa podría filtrarse en la tierra y aparecer posteriormente en la cadena de alimentacion, pudiendo danar su estado de salud.

Al sustituir un electrodomestico o dispositivo electronico por un modelo nuevo, el establecimiento minorista esta obligado por ley a recoger y desechar adecuadamente dicho dispositivo sin carga economica alguna para el cliente. No tire las baterías al fuego, podrían explotar o derramar líquidos peligrosos. Si sustituye o destruye el mando a distancia, saque las baterías y disponga de ellas según la normativa vigente ya que son dañinas para el medio ambiente.

TOME NOTA DE LAS ESPECIFICACIONES DE LOS FUSIBLES

La placa de circuito impreso (PCB) del acondicionador de aire está diseñada con un fusible para proporcionar protección contra la sobrecorriente. Las especificaciones del fusible están impresas en la placa de circuito, como por ejemplo T3.15AL/250VAC, T5AL/250VAC, T3.15A/250VAC, T5A/250VAC, T20A/250VAC, T30A/250VAC, etc.

NOTA: Para las unidades que utilizan refrigerante R32 o R290, sólo se puede utilizar el fusible de cerámica a prueba de explosiones.

COMPONENTES IMPORTANTES

Para retirar e voltar a colocar o filtro de rede, consulte imagen na lateral.

NOTA!

- Nunca utilize o ar-condicionado sem o filtro de ar.

E FLUXO DE AR
