Producttype	Mobiele airconditioner
Merk	TECTRO
Model	TP 4020
Afmetingen (ca.)	70 x 35 x 35 cm
Gewicht (ca.)	25 kg
Elektrische voeding	230 V / 50 Hz, geaarde stekker
Koelvermogen	2,6 kW (voor ruimtes tot 12 m²)
Koelmiddel	R290 (brandbaar)
Hoofdfuncties	Koelen, ontvochtigen, ventileren, luchtfiltering
Bedrijfsmodi	Koelmodus, ontvochtigingsmodus, ventilatiemodus
Bediening	Bedieningspaneel en afstandsbediening
Luchtafvoer	Vereist afvoerslang naar buiten
Waterreservoir	Handmatige lediging via aftapplug
Luchtfilter	Wasbaar, regelmatig reinigen
Meegeleverde accessoires	Afvoerslang, buitenadapter (2x), afstandsbediening, waterafvoerslang (voor TPH 4026)
Veiligheid	Aarding verplicht, roosters niet afdekken, geen verlengsnoer gebruiken
Onderhoud	Filter reinigen, reservoir ledigen, ontdooien zonder gereedschap
Repareerbaarheid	Alleen reparaties door erkend technicus, verzegelde componenten
Garantie	Garantie vervalt bij niet-naleven van instructies

Veelgestelde vragen - TP 4020 TECTRO

Wat zijn de bedrijfsmodi van de TECTRO TP 4020 airconditioner?

De mobiele airconditioner TECTRO TP 4020 biedt vier functies: koelen, ontvochtigen, ventileren (luchtcirculatie) en luchtfiltering.

Hoe installeer ik de luchtafvoer correct?

Bevestig de buitenadapter op de afvoerslang en plaats het uiteinde van de slang naar buiten (raam of opening). Zorg ervoor dat de slang niet geknikt is en dat de luchtafvoer niet wordt geblokkeerd.

Kan ik een verlengsnoer gebruiken?

Nee, het is ten strengste verboden een verlengsnoer te gebruiken omdat dit oververhitting en brandgevaar kan veroorzaken. Sluit het apparaat direct aan op een geaard stopcontact.

Hoe reinig ik het luchtfilter?

Koppel het apparaat los, verwijder het luchtfilter (achterkant), was het met lauw zeepwater, spoel het af en droog het volledig voordat u het terugplaatst. Gebruik geen chemicaliën.

Wat te doen bij een lek van koelmiddel R290?

R290 is brandbaar. Bij een lek: verlaat de ruimte, ventileer deze, doof alle vlammen of ontstekingsbronnen en neem contact op met een erkend technicus. Probeer niet zelf te repareren.

Wat is het aanbevolen vermogen voor mijn kamer?

Het model TP 4020 (2,6 kW) is geschikt voor een kamer van ongeveer 12 m². Voor een grotere kamer is een krachtiger model nodig.

Hoe leeg ik het waterreservoir?

Draai de aftapplug aan de onderkant van het apparaat los en laat het water in een bakje lopen. Sluit de plug goed na het ledigen. Dit is nodig in de ontvochtigingsmodus.

Kan het apparaat in een badkamer worden gebruikt?

Nee, het apparaat is ontworpen voor gebruik binnenshuis op droge plaatsen (woonkamer, keuken, garage). Gebruik het niet in een vochtige ruimte zoals een badkamer.

Wat te doen als de afstandsbediening niet werkt?

Controleer de batterijen, vervang ze indien nodig. Zorg ervoor dat er geen obstakel is tussen de afstandsbediening en de ontvanger van het apparaat. Als het probleem aanhoudt, neem dan contact op met de klantenservice.

Het apparaat maakt geluid, is dat normaal?

Een licht bedrijfsgeluid is normaal (ventilator, compressor). Als het geluid overmatig of abnormaal is, controleer dan of het apparaat waterpas staat en of de wieltjes niet geblokkeerd zijn. Neem indien nodig contact op met een technicus.

GEBRUIKSAANWIJZING TP 4020 TECTRO

① Bedieningspaneel
② Luchtuitlaat
③ Handvat
4 Wiel
⑤ Luchtfilter
6 Luchtinlaat
⑦ Luchtafvoer
⑧ Waterstop / afvoer
⑨ Luchtafvoerslang
10 Verbindingsstuk (2x) om over de afvoerslang te plaatsen
11 Afstandsbediening
12 Waterpijp (TPH 4026)

1. LEES EERST DE GEBRUIKSAANWIJZING.
2. RAADPLEEG BIJ TWIJFEL UW DEALER.

Geachte mevrouw, meneer,

Van harte gefeliciteerd met de aankoop van uw airconditioner. Naast het koelen van de lucht heeft deze airconditioner nog een drietal functies, namelijk luchtontvochtiging, -circulatie en luchtfiltratie. De verrijdbare airconditioner is uiterst gemakkelijk te bedienen en te verplaatsen. U heeft een kwaliteitsproduct aangeschaft waar u nog vele jaren plezier van zult hebben, mits u de airconditioner verantwoord gebruikt. Lees daarom eerst deze gebruiksaanwijzing voor een optimale levensduur van uw airconditioner.

Wij wensen u veel koelte en comfort met uw airconditioner.

Met vriendelijke groeten,

PVG Holding B.V.

Afdeling klantenservice

A VEILIGHEIDSVOORSCHRIFTEN

Lees deze gebruikershandleiding aandachtig alvorens het apparaat te gebruiken en bewaar het voor later. Installeer dit apparaat enkel wanneer het voldoet aan de lokale/nationale wetgeving, regelgeving en normen. Dit apparaat is bedoeld om gebruikt te worden als een airconditioner in woningen en is alleen geschikt voor gebruik binnens-huis in woonkamers, keukens en garages op droge plaatsen, in normale huishoudelijke omstandigheden.

BELANGRIJK

• Gebruik het apparaat nooit met een beschadigd snoer of stekker. Klem het snoer nooit af en voorkom contact met scherpe kanten.
• De installatie moet volledig in overeenstemming zijn met de ter plaatse geldende voorschriften, bepalingen en normen.
• Het apparaat is uitsluitend geschikt voor gebruik op droge plaatsen, binnenshuis.
• Controleer de netspanning.
• Dit apparaat is uitsluitend geschikt voor een geaard stopcontact, aansluitspanning 220-240 Volt/ 50 Hz.
• Het apparaat MOET altijd geaard worden aangesloten. Als de stroomvoorziening niet geaard is, mag u het apparaat absoluut niet aansluiten.

BELANGRIJK

• De stekker moet altijd makkelijk toegankelijk zijn als het apparaat is aangesloten.
• Lees deze gebruiksinstructie zorgvuldig en volg de aanwijzingen.

Controleer vóór het aansluiten van het apparaat of:

• de aansluitspanning overeenkomt met die op het typeplaatje;
• stopcontact en stroomvoorziening geschikt zijn voor het apparaat;
• de stekker van het snoer in het stopcontact past;
• het apparaat op een stabiele en vlakke ondergrond staat.

Laat de elektrische installatie controleren door een erkend vakman als u er niet zeker van bent dat alles in orde is.

• Het apparaat is een veilig apparaat. Het is volgens de CE veiligheids-normen gefabriceerd. Toch dient u, zoals bij ieder elektrisch apparaat, voorzichtig te zijn bij het gebruik ervan.
• De luchtinlaten en luchtuitlaten nooit afdekken.
• Leeg het waterreservoir via het wateraf-tappunt voordat u het apparaat verplaatst.
• Breng het apparaat nooit in contact met chemicaliën.
• Steek geen voorwerpen in de openingen van het apparaat.
• Breng het apparaat nooit in contact

met water. Het apparaat niet met water besproeien of onderdompelen in verband met kortsluitingsgevaar.

- Haal altijd eerst de stekker uit het stopcontact voordat het apparaat of een onderdeel ervan moet worden schoongemaakt of vervangen.

- Sluit het apparaat NOOIT aan met behulp van een verlengsnoer. Is een geschikt geaard stopcontact niet voorhanden, laat dit dan installeren door een erkend elektricien.

- Wees uit veiligheidsoverwegingen altijd voorzichtig met kinderen in de buurt van dit apparaat, zoals met ieder elektrisch apparaat.

- Laat eventuele reparaties –buiten het regelmatig onderhoud om- altijd uitvoeren door een erkend servicemonteur of de leverancier, anders kan dit leiden tot het vervallen van de garantie.

- Haal altijd de stekker uit het stopcontact wanneer het apparaat niet wordt gebruikt.

- Een beschadigd elektriciteitssnoer alleen laten vervangen door de leverancier of een bevoegd persoon/servicepunt.

- Dit apparaat is niet bedoeld voor gebruik door personen (inclusief kinderen) met verminderde lichamelijke, geestelijke of zintuiglijke vermogens, of gebrek aan ervaring en kennis, tenzij er toezicht wordt gehouden op en instructies worden gegeven voor het gebruik van het apparaat door iemand die verantwoordelijk is voor hun veiligheid.

- Er dient toezicht te worden gehouden op kinderen om er zeker van te zijn dat zij niet met het apparaat spelen.

- Dit apparaat kan worden gebruikt door kinderen vanaf 8 jaar en mensen met een lichamelijke, zintuiglijke of verstandelijke beperking en door mensen die geen ervaring met of kennis over het apparaat hebben als er toezicht op hen wordt gehouden of ze instructies hebben gekregen over veilig gebruik van het apparaat en op de hoogte zijn van de risico's.

• Zorg ervoor dat kinderen niet met het apparaat spelen.
• Reiniging en onderhoud dient niet te worden uitgevoerd door kinderen waarop geen toezicht wordt gehouden.

LET OP!

• De ruimte waarin dit apparaat wordt gebruikt nooit volledig luchtdicht afsluiten. Dit voorkomt onderdruk in deze ruimte. Negatieve druk (=onderdruk) de veilige werking van geisers, afzuigkappen, ovens e.d. ontregelen.
• Het niet volgen van de aanwijzingen kan leiden tot het vervallen van de garantie op het apparaat.
• Til het apparaat altijd met twee personen.

Specifieke informatie met betrekking tot toestellen met R 290 koelgas.

• Lees alle waarschuwingen aandachtig.
• Gebruik tijdens het ontdooien en reinigen van het apparaat geen andere hulpmiddelen dan deze die aanbevolen worden door de fabrikant.

- Het apparaat moet geplaatst worden in een ruimte zonder continue ontstekingsbronnen (bijvoorbeeld: open vuur, apparaten op gas of elektriciteit in werking).

- Niet doorboren en niet verbranden.

- Dit apparaat bevat Y g (zie typeplaatje op de achterkant van het toestel) R290 koelgas.

- R290 is een koelgas dat voldoet aan de Europese richtlijnen op milieugebied. Geen delen van het koelmiddelcircuit doorboren. Houd er rekening mee dat koelmiddelen een geurstof kunnen bevatten.

- Als het apparaat geïnstalleerd, gebruikt of bewaard wordt in een niet geventileerde ruimte, moet deze ruimte geschikt zijn om de ophoping van koelmiddel te voorkomen. Een risico op brand of een explosie kan het gevolg zijn vanwege het ontsteken van het koelmiddel door elektrische verwarmers, kachels of andere ontstekingsbronnen.

- Het apparaat moet opgeslagen worden op een manier waarop mechanische defecten voorkomen worden.

- Personen die aan het koelmiddelcircuit werken of het bedienen moeten over de juiste certificatie beschikken die werd uitgegeven door een erkende organisatie die de bekwaamheid garandeert voor het werken met koelmiddelen overeenkomstig een specifieke beoordeling die erkend wordt door de industriële organisaties.

- Reparaties moeten uitgevoerd worden gebaseerd op de aanbevelingen van de fabrikant.

Onderhoud en reparaties die de hulp van ander gekwalificeerd personeel vereisen, moeten uitgevoerd worden onder toezicht van een persoon die gespecialiseerd is in het gebruik van brandbare koelmiddelen.

Het apparaat moet worden geïnstalleerd, gebruikt en bewaard in een kamer met een oppervlakte van meer dan X m ^2 . Het apparaat moet worden bewaard in een goed geventileerde ruimte met afmetingen die overeenstemmen met de gespecificeerde afmetingen voor werking.

MODEL	X (M2)
2kW	4
2,6kW	12
>2,6kW	15

LET OP DE SPECIFICATIES VAN DE ZEKERINGEN

De printplaat (PCB) van het apparaat is ontworpen met een zekering om overstroombeveiliging te bieden. De specificaties van de zekering zijn afgedrukt op de printplaat, zoals : T3.15AL/250VAC, T5AL/250VAC, T3.15A/250VAC, T5A/250VAC, T20A/250VAC, T30A/250VAC, enz.

OPMERKING: Voor de apparaten die R32 of R290 koelmiddel gebruiken, kan alleen de explosieveilige keramische zekering worden gebruikt.

Verklaring van de symbolen op het apparaat (alleen voor het apparaat met R32/R290-koelmiddel):

Dit symbool geeft aan dat dit apparaat een brandbaar koelmiddel gebruikt. Als het koelmiddel lekt en wordt blootgesteld aan een externe ontstekingsbron, bestaat er brandgevaar.

LET OP:

Dit symbool geeft aan dat de gebruikershandleiding zorgvuldig moet worden gelezen.

LET OP:

Dit symbool geeft aan dat de installatiehandleiding zorgvuldig moet worden gelezen.

LET OP:

Dit symbool geeft aan dat de technische handleiding zorgvuldig moet worden gelezen.

INSTRUCTIES VOOR HET HERSTELLEN VAN APPARATEN DIE R290 BEVATTEN

1 ALGEMENE INSTRUCTIES

Deze gebruiksaanwijzing is bedoeld voor personen met de nodige ervaring in elektronica, elektriciteit, koeltechniek en mechanica.

1.1 Controle van de omgeving

Voer vóór het werken aan systemen die brandbare koelmiddelen bevatten de veiligheidscontroles uit die nodig zijn om te verzekeren dat het risico op ontsteking minimaal is. Vooraleer het koelsysteem hersteld kan worden moet vóór aanvang van de werkzaamheden aan de volgende voorzorgsmaatregelen voldaan zijn.

1.2 Werkprocedure

Het werk zal uitgevoerd worden volgens een gecontroleerde procedure om het risico uit te sluiten dat er een brandbaar gas of brandbare damp aanwezig is terwijl het werk uitgevoerd wordt.

1.3 Algemene werkomgeving

Al het onderhoudspersoneel en alle andere personen die in de omgeving aan het werk zijn zullen op de hoogte gebracht worden van het werk dat uitgevoerd wordt. Werken in besloten ruimtes zal vermeden worden. De omgeving rond de werken zal afgezet worden. Verzeker dat de toestand in de ruimte veilig is en vrij is van brandbare stoffen.

1.4 Controle op de aanwezigheid van koelmiddel

De omgeving zal vóór en tijdens de werkzaamheden gecontroleerd worden met een geschikt detectiemiddel voor koelmiddel om te verzekeren dat de technicus op de hoogte is van mogelijk brandbare atmosferen. Verzeker dat de apparatuur die gebruikt wordt voor lekdetectie geschikt is om gebruikt te worden bij koelmiddelen, dit wil zeggen vonkvrij, adequaat afgedicht of intrinsiek veilig.

1.5 Aanwezigheid van een brandblusapparaat

Als er heet werk uitgevoerd wordt op de koeluitrusting of daaraan verbonden onderdelen zal geschikte brandblusapparatuur ter plaatse beschikbaar zijn. Plaats een brandblusapparaat met droog poeder of CO₂ naast het laadgebied.

1.6 Geen ontstekingsbronnen

Niemand zal tijdens werken aan een koelsysteem waarbij leidingen blootgesteld worden waarin zich eerder het brandbare koelmiddel bevond of nog steeds in bevindt, ontstekingsbronnen gebruiken op een manier die een risico op brand of een explosie met zich meebrengt. Alle mogelijke ontstekingsbronnen, inclusief sigaretten roken, moeten op een voldoende afstand gehouden worden tijdens het installeren, herstellen, verwijderen en afvoeren. Tijdens deze handelingen kan brandbaar koelmiddel in de omgeving vrijkomen. Vóór aanvang van de werken zal de omgeving rond de apparatuur gecontroleerd worden om te verzekeren dat er geen brandgevaar of risico op explosie aanwezig is. Er zullen borden met "Verboden te roken" geplaatst worden.

1.7 Geventileerde omgeving

Verzeker dat de omgeving open is of dat er voldoende geventileerd wordt vooraleer het systeem te openen of heet werk uit te voeren. Het niveau van ventilatie zal behouden blijven tijdens de periode waarin de werkzaamheden uitgevoerd worden. De ventilatie moet vrijgekomen koelmiddel veilig afvoeren en het liefst zo veel mogelijk naar de atmosfeer verdrijven.

1.8 Controles van de koeluitrusting

Wanneer er elektrische onderdelen vervangen worden zullen de nieuwe onderdelen geschikt zijn voor hun doel en aan de juiste specificaties voldoen. De onderhoudsrichtlijnen van de fabrikant zullen te allen tijde gevolgd worden. Contacteer bij twijfel de technische dienst van de fabrikant voor bijstand. De volgende controles zullen uitgevoerd worden bij installaties die brandbare koelmiddelen gebruiken:

- De grootte van de lading overeenkomstig de afmetingen van de kamer waarin de onderdelen die koelmiddel bevatten geïnstalleerd worden is.

- De in- en uitlaten van de ventilatie naar behoren werken en niet geblokkeerd worden.

- Als er een onrechtstreeks koelcircuit gebruikt wordt, zal het secundaire circuit gecontroleerd worden op de aanwezigheid van koelmiddel.

- De aanduidingen op de uitrusting zichtbaar en leesbaar blijven. Aanduidingen en tekens die onleesbaar zijn zullen gecorrigeerd worden.

- Leidingen of onderdelen met koelmiddel worden in een positie geïnstalleerd waarbij het onwaarschijnlijk is dat ze blootgesteld worden aan stoffen die de

onderdelen die koelmiddel bevatten zullen corroderen, tenzij de onderdelen gemaakt zijn uit materialen die van nature bestand zijn tegen corrosie of gepast beveiligd zijn tegen corrosie.

1. 9 Controle van elektrische apparatuur

Initiële veiligheidscontroles zullen deel uitmaken van de procedure voor het herstellen en onderhouden van elektrische onderdelen. Indien er een fout aanwezig is die de veiligheid in het gedrang kan brengen zal er geen voeding op het circuit aangesloten worden tot wanneer dit probleem opgelost is. Als de fout niet onmiddellijk gecorrigeerd kan worden maar de werking verder gezet moet worden, zal een adequate tijdelijke oplossing gebruikt worden. Dit zal gemeld worden aan de eigenaar van de uitrusting zodat alle partijen op de hoogte zijn. Initiële veiligheidscontroles zullen het volgende bevatten:

• dat condensatoren ontladen zijn: dit zal gebeuren op een veilige manier om de kans op vonken te vermijden;
• dat er geen onderdelen en bedrading onder spanning blootgesteld worden tijdens laden, recupereren of spoelen van het systeem;
• dat het systeem voortdurend geaard is.

2.1 Tijdens herstellingen aan afgedichte onderdelen moet alle elektrische voeding afgekoppeld worden van de apparatuur vóór het verwijderen van afgedichte deksels, enz. Als het absoluut nodig is dat de voeding tijdens onderhoudswerken aan de apparatuur aangesloten blijft moet een permanente lekdetectie geplaatst worden ter hoogte van het meest kritische punt om te waarschuwen voor een mogelijk gevaarlijke situatie.

2.2 Er zal in het bijzonder aandacht besteed worden aan het volgende om te verzekeren dat tijdens het werken aan elektrische onderdelen de behuizing niet gewijzigd wordt op een manier waarop het niveau van beveiliging beïnvloed wordt. Dit zal beschadiging van kabels, een teveel aan aansluitingen, klemmenblokken die niet volgens specificatie zijn, beschadigingen aan dichtingen, onjuiste plaatsing van pakkingen, enz. bevatten.

Verzeker dat de apparatuur stevig gemonteerd is.

Verzeker dat de dichtingen of dichtingsmaterialen niet zodanig verouderd zijn dat ze het binnendringen van brandbare atmosferen niet meer kunnen voorkomen. Vervangonderdelen zullen voldoen aan de specificaties van de fabrikant.

OPMERKING Het gebruik van siliconen afdichtingsmiddel kan de effectiviteit van sommige types van apparatuur voor lekdetectie verminderen. Intrinsiek veilige onderdelen moeten niet geïsoleerd worden vooraleer er aan gewerkt wordt.

3 HERSTELLINGEN AAN INTRINSIEK VEILIGE ONDERDELEN

Breng geen permanent inductieve of capacitieve ladingen aan op het circuit zonder te verzekeren dat deze de maximaal toegelaten spanning en stroom voor de gebruikte apparatuur niet overschrijden.

Intrinsiek veilige onderdelen zijn enkel deze onderdelen van het type waaraan gewerkt kan worden onder spanning in een brandbare atmosfeer. De testapparatuur zal van de juiste klasse zijn.

Vervang onderdelen enkel door onderdelen met de specificaties van de fabrikant. Andere onderdelen kunnen leiden tot ontsteking van het koelmiddel in de atmosfeer ten gevolge van een lek.

4 BEKABELING

Controleer dat de bekabeling niet beïnvloed is door slijtage, corrosie, overmatige druk, trillingen, scherpe randen of andere negatieve omgevingseffecten. De controle zal ook rekening houden met de effecten van veroudering of voortdurende trillingen die veroorzaakt worden door compressoren of ventilatoren.

5 DETECTIE VAN BRANDBARE KOELMIDDELEN

Er zullen onder geen omstandigheden mogelijke ontstekingsbronnen gebruikt worden tijdens het zoeken naar of detecteren van lekken van koelmiddel. Een halidelamp (of een andere detector met open vlam) zal niet gebruikt worden.

6 METHODES VAN LEKDETECTIE

De volgende methods van lekdetectie worden als aanvaardbaar beschouwd voor systemen die brandbare koelmiddelen bevatten. Elektronische

lekdetectoren zullen gebruikt worden om brandbare koelmiddelen te detecteren maar de gevoeligheid kan onvoldoende zijn of ze moeten opnieuw gekalibreerd worden. (Detectieapparatuur zal gekalibreerd worden in een omgeving vrij van koelmiddel.)

Verzeker dat de detector geen mogelijke ontstekingsbron is en geschikt is voor het gebruikte koelmiddel. Lekdetectie-apparatuur zal ingesteld worden op een percentage van de LEL van het koelmiddel en zal gekalibreerd worden volgens het koelmiddel dat gebruikt wordt en het gepaste percentage aan gas (25 % maximum) bevestigd is.

Vloeistoffen voor lekdetectie zijn geschikt voor gebruik voor de meeste koelmiddelen maar het gebruik van detergenten die chloor bevatten zal vermeden worden omdat het chloor kan reageren met het koelmiddel en het koperen leidingwerk kan corroderen.

Als er een vermoeden van een lek is zullen alle open vlammen verwijderd/ gedoofd worden.

Als er een lek van koelmiddel gevonden dat soldeerwerk vereist zal al het koelmiddel uit het systeem gerecupereerd worden of geïsoleerd worden (door middel van afsluitventielen) in een deel van het systeem op een veilige afstand van het lek. Zuurstofvrije stikstof (OFN) zal dan door het systeem geblazen worden, zowel vóór als tijdens het soldeerwerk.

7 VERWIJDEREN EN VERDRIJVEN

Bij het openen van het koelmiddelcircuit om herstellingen uit te voeren - of voor een andere reden - zullen de conventionele procedures gebruikt worden. Het is echter belangrijk dat de beste praktijken gevolgd worden omdat er met brandbaarheid rekening gehouden moet worden. De volgende procedure zal gevolgd worden: verwijder het koelmiddel; spoel het circuit met een inert gas; verdrijf; spoel opnieuw met het inert gas; open het circuit door snijden of solderen.

De lading aan koelmiddel zal gerecupereerd worden in de gepaste recuperatieflessen. Het systeem zal "gespoeld" worden met OFN om de eenheid in een veilige toestand te brengen. Dit proces moet mogelijk enkele keren herhaald worden. Perslucht of zuurstof zal niet gebruikt worden voor deze taak. Spoeling zal bereikt worden door het breken van het vacuum met OFN en er zal verder gevuld worden tot de werkingsdruk bereikt wordt. Daarna wordt de druk afgelaten naar atmosfeer en wordt er uiteindelijk terug vacuum getrokken. Dit proces zal herhaald worden tot er zich geen koelmiddel meer in het systeem bevindt.

Na het gebruiken van de laatste lading OFN zal de druk afgelaten worden tot atmosferische druk om werken aan de apparatuur toe te laten. Deze handeling is zeer belangrijk als er soldeerwerken aan het leidingwerk uitgevoerd moeten worden. Verzeker dat de uitlaat van de vacuümpomp zich niet in de buurt bevindt van ontstekingsbronnen en dat er ventilatie is.

8 LAADPROCEDURES

Naast de conventionele laadprocedures zullen de volgende vereisten gevolgd worden. Verzeker dat de verschillende koelmiddelen niet gemengd worden tijdens het gebruiken van de laadapparatuur. Slangen of leidingen zullen zo kort mogelijk zijn om de hoeveelheid aan koelmiddel dat zich hierin kan bevinden te minimaliseren. De flessen zullen rechtop geplaatst worden. Verzeker dat het koelsysteem geaard is vooraleer het systeem met koelmiddel geladen wordt. Breng etiketten aan op het systeem als het volledig geladen is (als dit nog niet het geval is). Men moet uiterst voorzichtig zijn om het koelsysteem niet te overvullen. Vooraleer het systeem opnieuw te laden zal er een druktest met OFN uitgevoerd worden. Het systeem zal na het laden, maar vóór ingebruikname, getest worden op lekken. Een tweede controle op lekken zal uitgevoerd laten vóór het verlaten van de site.

9 ONTMANTELING

Vooraleer deze procedure uitgevoerd wordt is het van essentieel belang dat de technicus de apparatuur en al zijn details volledig kent.

Het is goede praktijk dat alle koelmiddelen veilig verwijderd worden. Vóór het uitvoeren van deze taak zal een monster van de olie en het koelmiddel genomen worden voor het geval een analyse vereist is vooraleer het gerecupereerde koelmiddel opnieuw gebruikt wordt. Het is van essentieel belang dat er 4GB voeding beschikbaar is vooraleer met deze taak gestart wordt.

a) Leer de uitrusting en de werking kennen.
b) Isoleer het systeem elektrisch.
c) Verzeker vóór het proberen uitvoeren van deze procedure dat: mechanische behandelingsapparatuur beschikbaar is, indien nodig, voor het behandelen van de flessen met koelmiddel.
d) Alle persoonlijke beveiligingsapparatuur beschikbaar is en gebruikt wordt; er wordt te allen tijde tijdens het recuperatieproces toezicht gehouden door een bevoegd persoon.

e) Recuperatie-apparatuur en flessen voldoen aan de gepaste normen.
f) Pomp het koelsysteem leeg, indien mogelijk.
g) Maak, als er geen vacuum getrokken kan worden, een verdeelstation zodat het koelmiddel uit de verschillende delen van het systeem verwijderd kan worden.
h) Verzeker dat de fles op de weegschaal staat vóór aanvang van de recuperatie.
i) Start de recuperatiemachine en bedien deze volgens de instructies van de fabrikant.
j) Overvul de flessen niet. (Niet meer dan 80 % van het volume van vloeibare lading.)
k) Overschrijd de maximale werkdruk van de fles niet, zelfs niet tijdelijk.
I) Verzeker dat de flessen na het vullen en het voltooien van het proces de flessen en de apparatuur onmiddellijk van de site verwijderd worden en dat alle isolatiekleppen op de apparatuur in gesloten stand staan.
m) Gerecupereerd koelmiddel zal niet in een ander koelsysteem geladen worden tenzij het gereinigd en gecontroleerd werd.

10 ETIKETTERING

Er zal een etiket op de apparatuur aangebracht worden dat aangeeft dat het ontmanteld werd en er geen koelmiddel meer aanwezig is. Dit etiket zal gedateerd en ondertekend worden. Verzeker dat er etiketten op de apparatuur aangebracht zijn die aangeven dat de uitrusting brandbaar koelmiddel bevat.

11 RECUPERATIE

Bij het verwijderen van koelmiddel uit een systeem, voor onderhoud of ontmanteling, is het goede praktijk dat alle koelmiddelen veilig verwijderd worden. Verzeker dat tijdens het overbrengen van koelmiddel in flessen de juiste flessen voor recuperatie van koelmiddel gebruikt worden. Verzeker dat een voldoende aantal flessen voor het opslaan van de totale lading van het systeem beschikbaar is. Alle cilinders die gebruikt zullen worden zijn toegewezen aan het gerecupereerde koelmiddel en voorzien van een etiket voor dat koelmiddel (dit wil zeggen speciale cilinders voor de recuperatie van koelmiddel). Cilinders zullen voorzien zijn van een overdrukventiel en bijhorende afsluitventielen die zich in goed werkende staat bevinden. De inhoud van recuperatieflessen wordt verdreven en, indien mogelijk, worden de flessen gekoeld vóór de recuperatie van start gaat.

De recuperatie-apparatuur zal zich in goed werkende staat bevinden en voorzien zijn van een reeks met instructies betreffende de beschikbare uitrusting en zal geschikt zijn voor de recuperatie van brandbare koelmiddelen. Daarnaast zal een set van goed werkende, gekalibreerde weegschalen beschikbaar zijn. Slangen zullen volledig zijn met lekvrije koppelingen en in goede staat verkeren. Controleer vóór het gebruiken van de recuperatiemachine dat deze goed werkt, gepast onderhouden werd en dat verbonden elektrische onderdelen afgedicht zijn om ontsteking te voorkomen in het geval van vrijgekomen koelmiddel. Raadpleeg de fabrikant bij twijfel.

Het gerecupereerde koelmiddel zal terug gestuurd worden naar de leverancier in de juiste fles en met de correct ingevulde Waste Transfer Note. Meng koelmiddelen niet in recuperatie-eenheden en vooral niet in cilinders.

Verzeker dat, wanneer compressoren of de olie van compressoren verwijderd moet worden, deze leeg gemaakt werden tot een aanvaardbaar peil om te garanderen dat er geen brandbaar koelmiddel achterblijft in het smeermiddel. Het verwijderingsproces zal uitgevoerd worden vooraleer de compressoren teruggestuurd worden naar de leveranciers. Elektrische verwarming van de behuizing van de compressor zal enkel toegepast worden om dit proces te versnellen. Wanneer olie uit een systeem afgelaten wordt, zal dit op een veilige manier gebeuren.

B DE INSTALLATIE

LET OP!

Vóór de ingebruikname van dit apparaat moet deze minimaal 2 uur rechtop hebben gestaan.

Het apparaat is verplaatsbaar en kan gemakkelijk ergens anders worden geplaatst. Let daarbij op het volgende:

1 Zorg dat het apparaat rechtop en op een vlakke ondergrond staat.

2 Het apparaat niet in badkamer, douche of in een andere natte omgeving gebruiken. NL

3 Voor een goede luchtcirculatie tenminste 50 cm rondom het apparaat vrij houden.

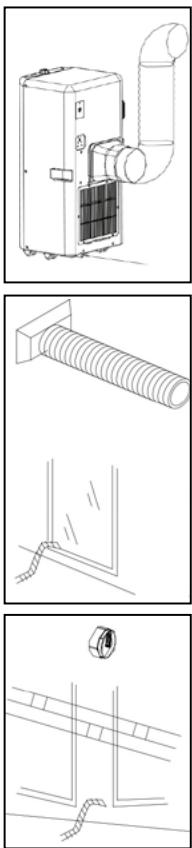

4 Het slangverbindingsstuk met slang 10 aan de achterzijde van het apparaat op de luchtuitlaat 7 steken.
5 Zorg dat de slang ⑨ een vrije doorgang heeft naar buiten. Sluit hierbij het raam of de deur zo ver mogelijk.

OPMERKING

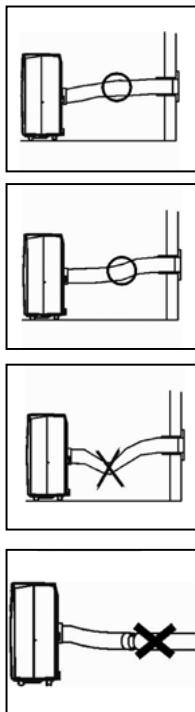

De flexibele luchtafvoerslang ⑨ kan tot ca. 1500 mm worden uitgerekt. De lengte van deze slang(en) is op de capaciteit van het apparaat berekend. Het gebruik van andere slangen of verlengstukken kan storingen aan het apparaat veroorzaken. De lucht moet ongehinderd kunnen stromen, anders kan dit oververhitting van het apparaat of condensatie van water in de luchtafvoerslang tot gevolg hebben. Zorg er daarom voor dat er geen knikken of scherpe bochten in de luchtslang(en) zitten. Om een optimaal resultaat te verkrijgen dienen de luchtslangen tijdens gebruik van het apparaat korter gehouden te worden dan 1 meter.

C BEDIENING

1. Display
2. On / Off knop
3. Temperatuur omhoog knop
4. Temperatuur omlaag knop
5. Mode-knop
6. Ventilatiestand knop
7. Timer knop
8. Indicator koelmodus
9. Indicator ontvochtigingsmodus
10. Indicator luchtcirculatiemodus
11. Indicator verwarmingsmodus (TPH 4026)
12. Indicator volle watertank
13. Indicator hoge ventilatiestand
14. Indicator lage ventilatiestand
15. Indicator timer instelling
16. Signaalontvanger afstandsbediening

1 Steek de stekker in het stopcontact.

2 Druk op de ⏻-toets ② om het apparaat in te schakelen.

• Wanneer de kamertemperatuur hoger is dan 25°C zal het apparaat gaan koelen.
• Wanneer de kamertemperatuur lager is dan 25°C, zal het apparaat enkel ventileren.

3 Met de Ⓞ-toets 5 kunt u de gewenste functie instellen. Door op de Ⓞ-toets te drukken verspringt de functie van het apparaat als volgt:

Wanneer het apparaat in deze functie is ingesteld kunt u de volgende handelingen verrichten:

- Met de Ⓧ-toets 6 kunt u de gewenste ventilatorsnelheid instellen. Door op de Ⓧ-toets te drukken verspringt de ventilatorsnelheid als volgt:

Hoogste snelheid (high) 13

✗ Laagste snelheid (low) 14

- Met de knoppen Temp + ③ ▲ en Temp - ④ ▼ wordt de gewenste temperatuur ingesteld (tussen 16°C en 31°C). Het display toont deze instelling. Na 4 keer knipperen zal de gemeten kamertemperatuur verschijnen.

VERWARMING (TPH 4026)

Wanneer het apparaat in deze functie is ingesteld kunt u de volgende handelingen verrichten:

- Met de Ⓧ-toets Ⓧ kunt u de gewenste ventilatorsnelheid instellen. Door op de Ⓧ-toets te drukken verspringt de ventilatorsnelheid als volgt:

Hoogste snelheid (high) 13

✗ Laagste snelheid (low) 14

- Met de knoppen Temp + ③ ▲ en Temp - ④ ▼ wordt de gewenste temperatuur ingesteld (tussen 16°C en 31°C). Het display toont deze instelling. Na 4 keer knipperen zal de gemeten kamertemperatuur verschijnen.

Het hangt af van de omgevingscondities af of de gewenste temperatuur ook werkelijk bereikt kan worden: Het is normaal wanneer de kamer temperatuur boven de "set temp" blijft. Het is mogelijk dat de warmtebelasting van de ruimte te groot is.

ONTVOCHTIGEN

Met dit apparaat kan de lucht ook ontvochtigd worden:

1. Selecteer met de mode Ⓞ-toets 5 de functie Ontvochtigen ⏻ 9
2. Sluit de luchtafvoerslang niet aan
3. Sluit een waterafvoerslang aan (niet meegeleverd) en leidt de slang naar een waterafvoerpunt. Let op de waterafvoerslang moet over de gehele lengte aflopend zijn.

Het apparaat zal nu ontvochtigen zolang de kamertemperatuur boven de ingestelde waarde ligt. Wanneer de kamertemperatuur onder de ingestelde waarde zakt, zal het apparaat niet kunnen ontvochtigen.

LUCHTCIRCULATIE

In deze functie zal het apparaat alleen de lucht circuleren. De ingaande lucht wordt gefilterd.

Als het apparaat in deze functie ingesteld is kunt u de volgende handelingen verrichten:

- Met de ⚙-toets Ⓞ kunt u de gewenste ventilatorsnelheid instellen. Door op de ⚙-toets Ⓠ te drukken verspringt

de ventilatorsnelheid als volgt:

Hoogste snelheid (high) 13

✗ Laagste snelheid (low) 14

4 Bij het uitschakelen van het apparaat zal de laatst ingestelde functie worden onthouden.
5 Indien gewenst kunt u gebruik maken van de timer functie. Met deze functie kunt u het apparaat op een vooraf ingestelde tijd laten in- of uitschakelen. Ga hiervoor als volgt te werk:

1. Druk op TIMER knop om de gewenste draaiuren in te schakelen ▲ ③ en ▼ ④ (1 tot 24 uur, de timer indicator licht op). Wanneer de ingestelde tijd is bereikt, zal het apparaat automatisch uitgeschakeld worden. Het display toont het ingestelde tijdstip wanneer je op de timer knop drukt. Als de timer niet wordt ingedrukt, zal het apparaat constant blijven werken.

2. Door op de timer knop te drukken, zonder een andere functie te kiezen, stel je de ingestelde tijd voor het apparaat in om in te schakelen. Bijvoorbeeld, wanneer de timer op '2' staat, zal het toestel automatisch werken na 2 uur.

OPMERKINGEN

Om de levensduur van de compressor te verlengen is deze zo ingesteld, dat deze pas drie minuten na het (weer) aanzetten van het apparaat begint te werken.

Het koelsysteem wordt uitgezet zodra de omgevingstemperatuur lager is dan de ingestelde waarde. De ventilator blijft op de ingestelde snelheid werken. Als de omgevingstemperatuur weer boven de ingestelde waarde stijgt, wordt het koelen hervat.

AFSTANDSBEDIENING

A. Aan/uit knop
B. Thermostaat insteltoetsen
C. Toets voor Ventilatorsnelheid
D. Timer AAN / UIT toets
E. Functietoets (selectie A/C, Ventilator)

De afstandsbediening werkt in combinatie met het bedieningspaneel. Richt de voorzijde van de afstandsbediening op het bedieningspaneel. De maximale afstand tot het apparaat is ca. 5 mtr. Plaats 2 stuks AAA type 1,5 V batterijen voor gebruik (niet meegeleverd).

LUCHTFILTER

Het apparaat is uitgerust met een schermfilter om de grotere stofdeeltjes te verwijderen.

Het gaasfilter moet regelmatig (2x per week) schoongemaakt worden. Reinig de luchtfilter met een neutraal reinigingsmiddel in lauw water (40°C) en laat het langzaam drogen.

Bekijk het plaatje hiernaast voor het uitnemen en terugplaatsen van het schermfilter.

LET OP!

- Gebruik het apparaat nooit zonder het gaasfilter.

RICHTING LUCHTUITBLAAS

Kantelen om de stand van de lamellen te veranderen (op - neer).

LEGEN WATERRESERVOIR

In extreme omstandigheden kan het noodzakelijk zijn om het interne waterreservoir te legen. Bij een vol waterreservoir gaat het 📄-lampje 12 branden en verschijnt de melding E2 op het display. Het apparaat slaat automatisch af. Ga voor het legen van het waterreservoir als volgt te werk:

1 Verplaats het apparaat niet. Heftige bewegingen kunnen waterlekkage geven.
2 Eerst het apparaat uitzetten en de stekker uit het stopcontact halen.
3 Leg een pannetje of een passend bakje op de grond onder de afvoeropening.
4 Haal de rubberen afsluitdop ⑧ uit de afvoer en laat het water er uit lopen (± 0,8 L).
5 Schuif de afsluitdop ⑧ terug in de afvoer en zet het apparaat aan. Het controlelampje ⚙️ ⑫ gaat weer uit en de melding E2 verdwijnt

OPMERKING

Bij gebruik als airconditioner wordt onder normale condities het condenswater via de luchtafvoerslang afgevoerd.

ONTVOCHTIGEN

Als het apparaat (vrijwel) uitsluitend als ontvochtiger wordt gebruikt, breng dan de luchtafvoerslang ⑨ niet aan en laat de warme lucht terugstromen in de te ontvochtigen ruimte. U dient wel een waterafvoerslang naar een daarvoor geschikte plaats te leiden.

G ONDERHOUD

PAS OP!

Schakel eerst het apparaat uit en trek de stekker uit het stopcontact voor u het apparaat of filter gaat schoonmaken.

Gebruik voor het regelmatig schoonmaken van de buitenkant van het apparaat uitsluitend een zachte, vochtige doek.

Voor het onderhoud van de filters, zie hoofdstuk D "Luchtfilter".

OPMERKING

Gebruik het apparaat nooit zonder gaasfilter.

H OPBERGEN

1 Leeg het waterreservoir (zie hoofdstuk F).
2 Maak het gaasfilter schoon (zie ook hoofdstuk D).
3 Zet het apparaat 2 uren aan in luchtcirculatiestand, waardoor het binnenwerk volledig droog wordt.
4 Berg het apparaat in een stofvrije en droge plaats op.

I STORINGEN

Probleem	Oorzaak	Oplossing
Apparaat start niet wanneer aan/uit-knop wordt ingedrukt	Water vol indicator lampje knippert, en waterbak is vol	Giet het water uit de waterbak
	De kamertemperatuur is hoger dan de ingestelde temperatuur. (Elektrische verwarmingsmodus)	Reset de temperatuur
	De kamertemperatuur is lager dan de ingestelde temperatuur. (Koelmodus)	Reset de temperatuur
Niet koel genoeg	De deuren of ramen zijn niet gesloten.	Zorg ervoor dat alle ramen en deuren gesloten zijn.
	Er zijn hittebronnen in de ruimte	Verwijder de warmtebronnen indien mogelijk
	Uitlaatluchtslang is niet aangesloten of geblokkeerd	Sluit de luchtafvoerslang aan of maak hem schoon
	Temperatuurinstelling is te hoog	Reset de temperatuur
	De luchtinlaat is geblokkeerd	Maak de luchtinlaat schoon
Lawaaiierig	De grond is niet vlak of niet vlak genoeg	Plaats het apparaat, indien mogelijk, op een vlakke, effen ondergrond
	Het geluid komt van het stromen van het koelmiddel in de airconditioner	Het is normaal
E0 Code	De kamertemperatuursensor is uitgevallen.	Vervang de kamertemperatuursensor (het apparaat kan ook werken zonder vervanging)
E1 Code	Condensortemperatuursensor defect	Vervang de condensortemperatuursensor
E2 Code	Waterbak vol bij koeling	Haal de rubberstop eraf en giet het water weg
E3 Code	Verdampertemperatuursensor defect	Vervang de verdampertemperatuursensor
E4 Code	Waterbak vol bij verwarmen	Leeg alstublieft de waterbak

Probeer nooit zelf het apparaat uit elkaar te nemen of te repareren. Bij onvak-kundige reparatie vervalt de garantie. Niet vakkundige reparatie kan de gebruiker van het apparaat in gevaar brengen.

Werp elektrische apparatuur niet weg bij het huisvuil; lever het in op de daarvoor aangewezen plaats. Neem contact op met de plaatselijke autoriteiten voor informatie waar apparatuur kan worden ingeleverd. Wanneer elektrische apparaten worden weggegooid op de vuilstort of in de dump, kunnen gevaarlijke stoffen in het grondwater en in de voedselketen terecht komen met alle gevolgen voor de gezondheid. Bij de vervanging van oude apparaten door nieuwe is de leverancier wettelijk verplicht zonder kosten het oude apparaat voor vernietiging in te nemen. Batterijen niet in het vuur werpen, daar deze kunnen exploderen of gevaarlijke vloeistoffen kunnen uitstoten. Indien u de afstandsbediening vervangt of vernietigt, de batterijen uitnemen en deze conform de geldende wetgevingweggooien daar deze schadelijk zijn voor het milieu.
