MANUAL DE USUARIO 2010 MTD

Gracias por escojer nuestra herramienta de jardineria McCulloch, estamos convencidos de que estaré satisfecho de con este corta-césped de bajo coste, sin ruidos y sin poludién de ceesped, lea por favor todas las instrucciones de este manual detenidamente antes de usar el corta-césped. + Inspeccione su césped por s hubiera cualquier escombro o objetos estraños y quitelos antes de pasar el corta-césped. + No coloque nénca sus manos, dedos o pies dentro del rollo Aunque el motor no esté conectado , cuando las ruedes giran , el rollo corta. + No corte nünca el césped cuando el césped esté demasiado hümedo para ser rapado. + No coloque sus manos o pies cerca de una parte que esté en movimiento del corta-césped. + No opere el corta-césped mientras esté con los pies desnudos o esté Îlevando sandélias. + Ande despacio, no corra nünca . Estése seguro siempre de equilibrio cuando esté operando con el corta-césped + No golpee nüna intencionadamente o choque contra los érboles , barandillas , etc. este corta- césped. Esto podria causar injurias o sérios daños al corta-césped + Recuerde que este corta-césped es una pieza de precisién del equipamiento del cuidado del cesped. Tratelo con cuidado cuando lo este usando. + Asegurese de que su cortacésped esté en condiciones seguras de operacién. No intente operar el corta-césped si esté dañado, tengalo reparado primero. [OPERACION ° MANILLAR

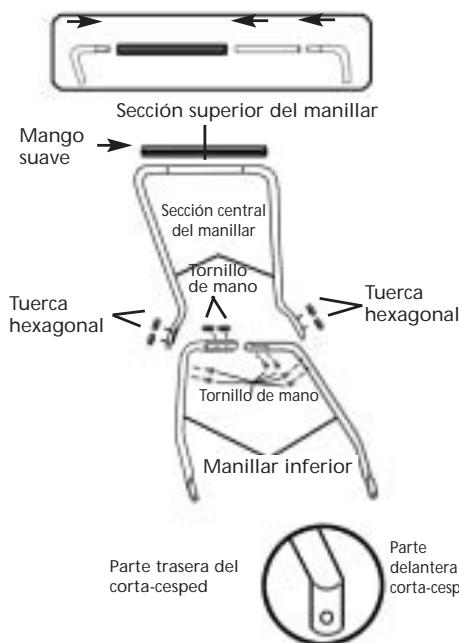

1. _Induidos en el cartôn estan : Las partes del

manillar del corta-césped (1 mango de esponja, 1 pieza de la parte superior del manillar , 2 piezas del centro del manillar y 2 piezas del inferior del manillar) y el paquete de la maquinaria

2. _Inserte la pieza de la parte superior del manillar

en el mango de esponja. (para una aplicaciôn més fécil , puede lubricar el interior del mango de esponja con lavavajillas o jabôn liquido de manos). Inserte las dos piezas del centro del manillar en el lado derecho e izquierdo de la pieza superior del manillar. 4... Conecte la seccién inferior derecha con la secciôn inferior izquierda y fijelos con dos tornillos largos de 1-3/8" y las tuercas de nylon que estén provistos.

5. Abroche el subensamble del manillar de arriba

que ha montado en el paso precedente, para el montaje del subensamble del manillar de abajo use los cuatro tornillos largos de 1-3/8" que quedan y las tuercas de nylon que estän provistos.

6. Asegurese de que ha apretado las seis tuercas en

las juntas del ensamble del manillar de que ninguna de las piezas del manillar se suelten . Seccién superior del manillar Mango se 7 \\ Secciôn central \\ del manillar Ve | ART Tuerca Tuerca RL hexagonal = LAS Ve hexagonal

SPED (FIG. 2) Como ha seguido las instrucciones de abajo, refierase al punto 2 para més informacion. Después de ensamblar el manillar, acople los agujerés que hay en el extremo del lado izquierdo y derecho, sobre los postes cortos extiendalos desde las placas laterales. Cuando el manillar esté situado sobre los postes, en los “Clips C' sobre los postes con ranura en ambos lados para prevenir que el manillar se alga. Parte delantera del del corta-cesped Giip “C" Poste con ranura Fig. 2 Li

1. Éstas unidades pueden ser ajustados para ofrecer

un rango de altura de corte desde 1/2" hasta 13/4", smplemente ajustando el ensamble del rodillo:

2. Como ha seguido las instrucciones de abajo ,

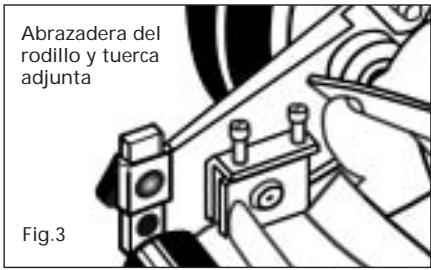

refierase a la fig. 3 para més informacin.

3. Para lograr la posidién de corte mas baja , suelte

y quite las tuercas que hay en ambos lados del ensamble del rodillo . Posicione el tornillo a traves del agujero inferior de la abrazadera de pléstico del rodillo y del agujero superior de la placa del lado del corta-césped . 4... Para lograr la posidion de corte mas alta, suelte y quite las tuercas que hay en ambos lados del ensamble del rodillo . Posicione el tornillo a traves del agujero superior del rodillo de plastico y el agujero inferior de la placa del lado del corta-cesped

5. Otras alturas de corte pueden ser obtenidos

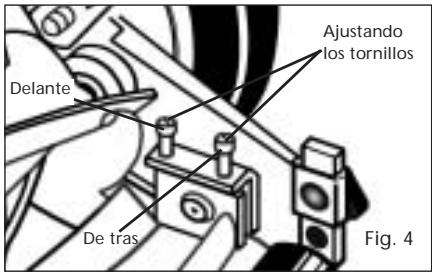

posidonando los tomnillos a traves de los agujeros de las otras localizaciones . Abrazadera del rodillo y tuerca adjunta [AJUSTES DEL CORTA-CESPED (FIG. 4)

1. Las cuchillas han sido preajustadas antes de salir

2. Pero podria desalinearse, resultando en que las

cuchillas estén demasiadas sueltas o demasiadas aprietas . Si ocurriera esto, notificaré una rudeza, corte desproporcionado o corta-césped que cuesta de empujar.

3. Todos los ajustes son hechos desde la parte

trasera del corta-césped . (opuesto de la barra con el logo decal ). Cada extremo de la barra de corte pueden ser ajustados por separado

4. Como ha seguido las instrucciones de abajo,

refierase a la fig. 4 para mas informacién.

5. Los pivotes del filo de la cuchilla de corte

{localizado debajo de rollo). Los tomillos frontales mueven la barra de corte de los ilos, mientras los tornillos traseros mueven la barra de corte hacia los filos.

6. Ajustar los tomillos es un proceso muy sensible,

seguro de haber soltado el tornillo opuesto y en igual cantidad

SOLTANDO LAS CUCHILLAS

1. El filo de la barra de corte debe estar movido

desde el rollo de corte. Sueite los dos tornillos traseros por igual girando en sentido horario contrario.

3. Apriete los dostomnillos delanteros por igual

girandolos en sentido horario.

1. La barra de corte debe ser movido hadia el rollo

de corte. Sueite los dos tomillos delanteros por igual girandolos en sentido horario contrario.

3. Apriete los dostomnillos traseros por igual

girandolos en sentido horario.

REVISANDO LOS AJUSTES

1. Dé la vuelta alreves al corta-césped

2. _Inserte una pieza de papel (.e. , papel de escribir

o periodico) entre la barra de corte y las cuchillas del rollo y cuidadosamente gire las cuchillas del rollo à mano.

3. Todas las cuchillas deberian cortar el papel

proporcionalmente por toda la longitud de la barra de corte mientras que el rollo se gire suavemente.

4. Si el corta-césped tiene un corte intermitente, se

deberia hacer ajustes en el lado apropiado de las cuchillas para lograr un corte apropiado. [CUIDADOS GENERALES

1. Se requieren cuidados minimos para asegurar una

operaciôn suave de su corta-césped 2... Para evitar danos al corta-césped o a las cuchillas, mantenga el érea que va a ser cortado libre de cualquier escombro

3. Sugerimos una aplicadién de rutina de aceite o

lubricante (i.e. , WD-40). Esto deberia ser aplicado a todas las superficies de corte, el eje del rollo y las ruedas.

1. Cuando el corta-césped esté lubricado y ajustado

adecuadamente , no serian necesarios los afilados durante años . De todas formes, los siguientes pasos le permitiré hacer el proceso por usted mismo en un coste relativamente pequeño .

2. Extienda una capa fina de un componente de

envoltura en el filo frontal de las cuchillas del rollo .

3. Ajuste la barra de corte de tal forma que las

cuchillas de la barra de corte tenga fécil pero firme contact con las cuchillas del rollo a traves de toda la barra de corte. ADVERTENCIA: No sobreapriete los omillos de ajustes, porque esto podria ar la barra de corte. Ambos tornillos eben ser apretados al final del ajuste.

4. Gire las cuchillas del rollo hadia tras , hasta que

las cuchillas del rollo rueden rotativamente libres y el filo frontal del filo de la barra de corte sea pulido.

5. Quite las ruedas ; vuelva del revés los piñones y

gatillos de tal forma que el filo indlinado del gatillo esté en la parte derecha: JADVERTENCIA: Limpie cualquier rozadura 0 residuos de la le filo cortador, filos del rodillo , y gatillos . Lubrique el eje y los con una ligera capa de gras para lengranajes de ruedes y reemplace las ruedas y dips"C" . NOTE : Se recomienda usar e induustrial o vélvula que traslape el compuesto entre 100 - 240 arenas. Generalmente esto esté disponible en una industria o almacen de suministro de automovil . S requiere un afilado profesional , consulte con su pâgines amarillas local para servicios de reparaciones de corta-césped
