MANUAL DE USUARIO 2013 MTD

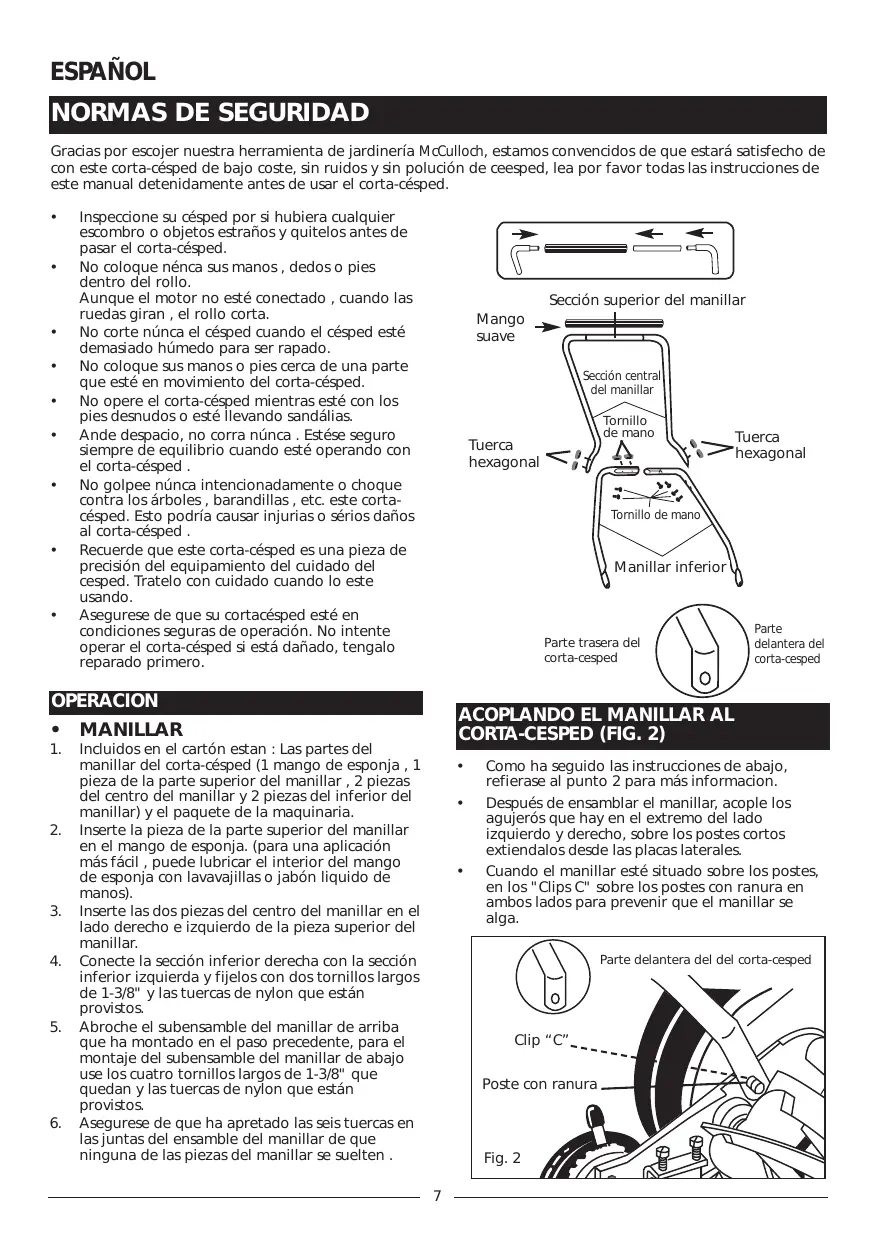

NORMAS DE SEGURIDAD

Gracias por escojer nuestra herramienta de jardinería McCulloch, estamos convencidos de que estará satisfecho de con este corta-césped de bajo coste, sin ruidos y sin polución de ceesped, lea por favor todas las instrucciones de este manual detenidamente antes de usar el corta-césped.

Inspeccione su césped por si hubiera cualquier escombro o objetos estraños y quitelos antes de pasar el corta-césped. No coloque nénca sus manos , dedos o pies dentro del rollo. Aunque el motor no esté conectado , cuando las ruedas giran , el rollo corta. No corte núnca el césped cuando el césped esté demasiado húmedo para ser rapado. No coloque sus manos o pies cerca de una parte que esté en movimiento del corta-césped. No opere el corta-césped mientras esté con los pies desnudos o esté llevando sandálias. Ande despacio, no corra núnca . Estése seguro siempre de equilibrio cuando esté operando con el corta-césped . No golpee núnca intencionadamente o choque contra los árboles , barandillas , etc. este cortacésped. Esto podría causar injurias o sérios daños al corta-césped . Recuerde que este corta-césped es una pieza de precisión del equipamiento del cuidado del cesped. Tratelo con cuidado cuando lo este usando. Asegurese de que su cortacésped esté en condiciones seguras de operación. No intente operar el corta-césped si está dañado, tengalo reparado primero. Sección superior del manillar Mango suave Sección central del manillar MANILLAR

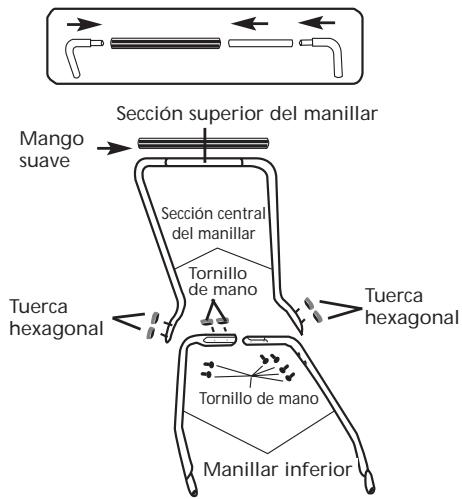

Incluidos en el cartón estan : Las partes del manillar del corta-césped (1 mango de esponja , 1 pieza de la parte superior del manillar , 2 piezas del centro del manillar y 2 piezas del inferior del manillar) y el paquete de la maquinaria. Inserte la pieza de la parte superior del manillar en el mango de esponja. (para una aplicación más fácil , puede lubricar el interior del mango de esponja con lavavajillas o jabón liquido de manos). Inserte las dos piezas del centro del manillar en el lado derecho e izquierdo de la pieza superior del manillar. Conecte la sección inferior derecha con la sección inferior izquierda y fijelos con dos tornillos largos de 1-3/8" y las tuercas de nylon que están provistos. Abroche el subensamble del manillar de arriba que ha montado en el paso precedente, para el montaje del subensamble del manillar de abajo use los cuatro tornillos largos de 1-3/8" que quedan y las tuercas de nylon que están provistos. Asegurese de que ha apretado las seis tuercas en las juntas del ensamble del manillar de que ninguna de las piezas del manillar se suelten .

Tuerca hexagonal Tornillo de mano Manillar inferior Parte trasera del corta-cesped OPERACION

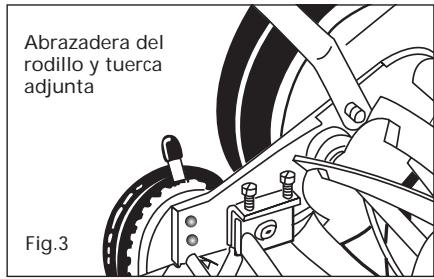

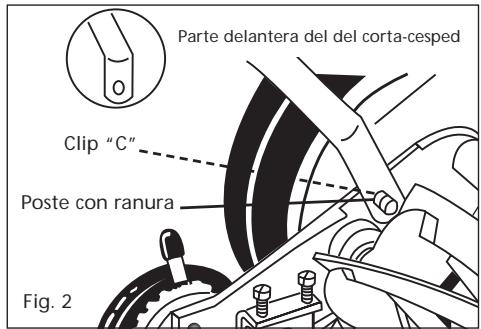

Tornillo de mano Tuerca hexagonal Parte delantera del corta-cesped Como ha seguido las instrucciones de abajo, refierase al punto 2 para más informacion. Después de ensamblar el manillar, acople los agujerós que hay en el extremo del lado izquierdo y derecho, sobre los postes cortos extiendalos desde las placas laterales. Cuando el manillar esté situado sobre los postes, en los "Clips C" sobre los postes con ranura en ambos lados para prevenir que el manillar se alga. Parte delantera del del corta-cesped Ajustando los tornillos Estas unidades pueden ser ajustados para ofrecer un rango de altura de corte desde 1/2" hasta 1-3/4" , simplemente ajustando el ensamble del rodillo. Como ha seguido las instrucciones de abajo , refierase a la fig. 3 para más información. Para lograr la posición de corte mas baja , suelte y quite las tuercas que hay en ambos lados del ensamble del rodillo . Posicione el tornillo a traves del agujero inferior de la abrazadera de plástico del rodillo y del agujero superior de la placa del lado del corta-césped . Para lograr la posicion de corte mas alta , suelte y quite las tuercas que hay en ambos lados del ensamble del rodillo . Posicione el tornillo a traves del agujero superior del rodillo de plastico y el agujero inferior de la placa del lado del corta-cesped . Otras alturas de corte pueden ser obtenidos posicionando los tornillos a traves de los agujeros de las otras localizaciones . Delante De tras Fig. 4

SOLTANDO LAS CUCHILLAS

El filo de la barra de corte debe estar movido desde el rollo de corte.

Suelte los dos tornillos traseros por igual girando en sentido horario contrario.

Apriete los dos tornillos delanteros por igual girandolos en sentido horario.

APRETANDO LAS CUCHILLAS

Abrazadera del rodillo y tuerca adjunta

La barra de corte debe ser movido hacia el rollo de corte.

Suelte los dos tornillos delanteros por igual girandolos en sentido horario contrario.

Apriete los dos tornillos traseros por igual girandolos en sentido horario. Dé la vuelta alreves al corta-césped.

Inserte una pieza de papel (i.e. , papel de escribir o periodico) entre la barra de corte y las cuchillas del rollo y cuidadosamente gire las cuchillas del rollo a mano.

Todas las cuchillas deberían cortar el papel proporcionalmente por toda la longitud de la barra de corte mientras que el rollo se gire suavemente.

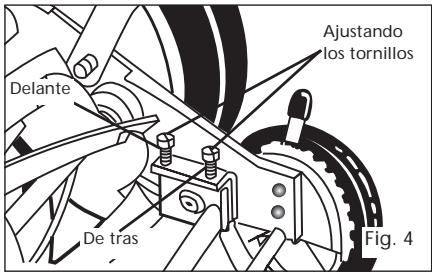

Si el corta-césped tiene un corte intermitente, se debería hacer ajustes en el lado apropiado de las cuchillas para lograr un corte apropiado. Las cuchillas han sido preajustadas antes de salir de la fábrica. Pero podría desalinearse, resultando en que las cuchillas estén demasiadas sueltas o demasiadas aprietas . Si ocurriera esto, notificará una rudeza, corte desproporcionado o corta-césped que cuesta de empujar. Todos los ajustes son hechos desde la parte trasera del corta-césped . (opuesto de la barra con el logo decal ). Cada extremo de la barra de corte pueden ser ajustados por separado. Como ha seguido las instrucciones de abajo, refierase a la fig. 4 para mas información. Los pivotes del filo de la cuchilla de corte (localizado debajo de rollo). Los tornillos frontales mueven la barra de corte de los filos, mientras los tornillos traseros mueven la barra de corte hacia los filos. Ajustar los tornillos es un proceso muy sensible, 1 -16 avo de giro es considerado como ajuste mayor . Antes de cerrar un tornillo de ajuste , estese seguro de haber soltado el tornillo opuesto y en igual cantidad . CUIDADOS GENERALES

Se requieren cuidados mínimos para asegurar una operación suave de su corta-césped.

Para evitar danos al corta-césped o a las cuchillas, mantenga el área que va a ser cortado libre de cualquier escombro.

Sugerimos una aplicación de rutina de aceite o lubricante (i.e. , WD-40). Esto debería ser aplicado a todas las superficies de corte, el eje del rollo y las ruedas.

AFILANDO LAS CUCHILLAS DE CORTE

Cuando el corta-césped está lubricado y ajustado adecuadamente , no serían necesarios los afilados durante años . De todas formas , los siguientes pasos le permitirá hacer el proceso por usted mismo en un coste relativamente pequeño . Extienda una capa fina de un componente de envoltura en el filo frontal de las cuchillas del rollo . Ajuste la barra de corte de tal forma que las cuchillas de la barra de corte tenga fácil pero firme contacto con las cuchillas del rollo a traves de toda la barra de corte. ADVERTENCIA: No sobreapriete los tornillos de ajustes, porque esto podria danar la barra de corte. Ambos tornillos deben ser apretados al final del ajuste.

Gire las cuchillas del rollo hacia tras , hasta que las cuchillas del rollo rueden rotativamente libres y el filo frontal del filo de la barra de corte sea pulido. Quite las ruedas ; vuelva del revés los piñones y gatillos de tal forma que el filo inclinado del gatillo esté en la parte derecha. ADVERTENCIA: Limpie cualquier componente de rozadura o residuos de la barra del filo cortador , filos del rodillo , piñones y gatillos . Lubrique el eje y los piñones con una ligera capa de grasa para engranajes de ruedas y reemplace las ruedas y clips "C" . NOTE : Se recomienda usar e induustrial o válvula que traslape el compuesto entre 100 - 240 arenas. Generalmente esto está disponible en una industria o almacen de suminístro de automovil . Se requiere un afilado profesional , consulte con su páginas amarillas local para servicios de reparaciones de corta-césped
