MANUAL DE USUARIO 3706 MAKITA

Especificaciones eléctricas en México

120 V Capacidad del ajustador del mandril

Revoluciones por minuto (r.p.m.)

• Debido a un programa continuo de investigación y desarrollo, las especificaciones aquí dadas están sujetas a cambios sin previo aviso.

• Nota: Las especificaciones pueden ser diferentes de país a país.

NORMAS DE SEGURIDAD GENERALES

clavija. Si aún así no encaja, póngase en contacto con un electricista cualificado para que le instale una toma de corriente polarizada. No cambie la clavija de ninguna forma. El doble

aislamiento elimina la necesidad de disponer de un cable de alimentación de tres hilos conectado a tierra y de un sistema de suministro de corriente conectado a tierra.

(Para todas las herramientas)

AVISO: Lea y entienda todas las instrucciones. El no seguir todas las instrucciones listadas abajo, podrá resultar en una descarga eléctrica, incendio y/o heridas personales graves.

Evite tocar con el cuerpo superficies conectadas a tierra tales como tubos, radiadores, cocinas y refrigeradores. Si su cuerpo está puesto a tierra existirá un mayor riesgo de que se produzca una descarga eléctrica.

GUARDE ESTAS INSTRUCCIONES No exponga las herramientas eléctricas a la lluvia ni a condiciones húmedas. La entrada de agua en una herramienta eléctrica aumentará el riesgo de que se produzca una descarga eléctrica.

No maltrate el cable. No utilice nunca el cable para transportar las herramientas ni tire de él para desenchufar la clavija de la toma de corriente. Mantenga el cable alejado del calor, aceite, bordes cortantes o partes en movimiento. Reemplace los cables dañados inmediatamente. Los cables dañados aumentarán el riesgo de que se produzca una descarga eléctrica.

Cuando emplee una herramienta eléctrica en exteriores, utilice cables de extensión que lleven la marca “W-A” o “W”. Estos cables están catalogados para uso en exteriores y reducen el riesgo de que se produzcan descargas eléctricas.

Mantenga su área de trabajo limpia y bien iluminada. Los bancos de trabajo atestados y las

áreas oscuras son una invitación a accidentes.

No utilice las herramientas eléctricas en atmósferas explosivas, tal como en la presencia de líquidos, gases, o polvo inflamables. Las herramientas eléctricas crean chispas que pueden prender fuego al polvo o los humos.

Mantenga a los curiosos, niños, y visitantes alejados mientras utiliza una herramienta eléctrica. Las distracciones le pueden hacer perder el control.

Las herramientas doblemente aisladas están equipadas con una clavija polarizada (uno de los bornes es más ancho que el otro.) Esta clavija encajará en una toma de corriente polarizada en un sentido solamente. Si la clavija no encaja totalmente en la toma de corriente, invierta la

Esté alerta, concéntrese en lo que esté haciendo y emplee el sentido común cuando utilice una herramienta eléctrica. No utilice la herramienta cuando esté cansado o bajo la influencia de drogas, alcohol, o medicamentos. Un momento sin atención mientras se están utilizando herramientas eléctricas podrá resultar en heridas personales graves.

y los bordes de corte afilados son menos propensas a atorarse y más fáciles de controlar.

10. Vístase apropiadamente. No se ponga ropa holgada ni joyas. Recójase el pelo si lo tiene largo. Mantenga su pelo, ropa, y guantes alejados de las partes en movimiento. La ropa holgada, las joyas, o el pelo largo pueden engancharse en las partes en movimiento.

21. Compruebe que no haya partes móviles desalineadas o atoradas, rotura de partes y cualquier otra condición que pueda afectar al funcionamiento de la herramienta. Si la herramienta está dañada, haga que se la reparen antes de utilizarla. Muchos accidentes son ocasionados por herramientas con un mal mantenimiento.

11. Evite los arranques indeseados. Asegúrese de que el interruptor esté apagado antes de enchufar la herramienta.

El transportar herramientas con el dedo en el interruptor o el enchufar herramientas que tengan el interruptor puesto en encendido invita a accidentes.

22. Utilice solamente accesorios que estén recomendados por el fabricante para su modelo.

Los accesorios que puedan ser apropiados para una herramienta, podrán resultar peligrosos cuando se utilicen con otra herramienta.

12. Retire las llaves de ajuste y llaves de apriete antes de encender la herramienta. Una llave de ajuste o llave de apriete que sea dejada puesta en una parte giratoria de la herramienta podrá resultar en heridas personales.

13. No utilice la herramienta donde no alcance.

Mantenga los pies sobre suelo firme y el equilibrio en todo momento. El mantener los pies sobre suelo firme y el equilibrio permiten un mejor control de la herramienta en situaciones inesperadas.

23. El servicio de la herramienta deberá ser realizado solamente por personal de reparación cualificado. Un servicio o mantenimiento realizado por personal no cualificado podrá resultar en un riesgo de sufrir heridas.

24. Cuando haga el servicio a una herramienta, utilice solamente piezas de repuesto originales. Siga las instrucciones de la sección de Mantenimiento de este manual. La utilización de piezas no autorizadas o el no seguir las instrucciones de mantenimiento podrá crear un riesgo de descargas eléctricas o heridas.

14. Utilice equipo de seguridad. Póngase siempre protección para los ojos. Las mascaras contra el polvo, botas antideslizantes, casco rígido, o protección para los oídos deberán ser utilizados para las condiciones apropiadas. Las gafas normales o de sol NO sirven para proteger los ojos.

Utilización y cuidado de las herramientas

UTILICE CABLES DE EXTENSIÓN APROPIADOS:

Asegúrese de que su cable de extensión esté en buenas condiciones. Cuando utilice un cable de extensión, asegúrese de utilizar uno del calibre suficiente para conducir la corriente que demande el producto. Un cable de calibre inferior ocasionará una caída en la tensión de línea y a su vez en una pérdida de potencia y sobrecalentamiento. La Tabla 1 muestra el tamaño correcto a utilizar dependiendo de la longitud del cable y el amperaje nominal indicado en la placa de características. Si no está seguro, utilice el siguiente calibre más alto. Cuanto menor sea el número de calibre, más corriente podrá conducir el cable.

15. Utilice mordazas u otros medios de sujeción prácticos para sujetar y apoyar la pieza de trabajo en una plataforma estable. El sujetar la pieza de trabajo con la mano o contra su cuerpo es inestable y puede llevar a la pérdida del control.

16. No force la herramienta. Utilice la herramienta adecuada para su tarea. La herramienta correcta realizará la tarea mejor y de forma más segura a la potencia para la que ha sido diseñada. 17. No utilice la herramienta si el interruptor no la enciende o la apaga. Cualquier herramienta que no pueda ser controlada con el interruptor será peligrosa y deberá ser reparada. 18. Desconecte la clavija de la toma de corriente antes de hacer ajustes, cambiar accesorios, o guardar la herramienta. Tales medidas de seguridad preventiva reducirán el riesgo de que la herramienta pueda ser puesta en marcha por descuido. 19. Guarde las herramientas que no esté utilizando fuera del alcance de los niños y otras personas no preparadas. Las herramientas son peligrosas en manos de personas no preparadas. 20. Dé mantenimiento a sus herramientas. Mantenga las herramientas de corte afiladas y limpias. Las herramientas con buen mentenimiento

Tabla 1. Calibre mínimo para el cable

Amperaje nominal Más de

Longitud total del cable en metros

7,62 metoros 15,24 metoros 30,48 metoros 45,72 metoros Calibre del cable (AWG) 18 18 16 14

NORMAS ESPECÍFICAS DE SEGURIDAD

Antes de utilizar la herramienta en una pieza de trabajo definitiva, déjela funcionar durante un rato. Observe para ver si hay vibración o bamboleo que pueda indicar una incorrecta instalación de la broca.

Asegúrese de tener suelto el bloqueo del eje antes de activar el interruptor.

10. Siempre use con la zapata adjunta con fijamente a la herramienta y posicionada plana y firmemente contra la pieza de trabajo.

11. Sostenga la herramienta con firmeza. 12. Nunca desempeñe ninguna operación con el uso de sus manos para apoyar o guiar la pieza de trabajo. 13. Mantenga las manos alejadas de las partes móviles.

Cuando realice una operación en la que la herramienta de corte pueda entrar en contacto con cableado oculto o con su propio cable, sujete la herramienta por las superficies de asimiento aisladas. El contacto con un cable con corriente hará que la corriente circule por las partes metálicas expuestas de la herramienta y podrá electrocutar al operador.

Use protección para los ojos y máscara contra el polvo.

Ventile su lugar de trabajo de forma adecuada.

Inspeccione la broca cuidadosamente para ver si tiene grietas o daños antes de comenzar la operación. Reemplace la broca inmediatamente si está agrietada o dañada.

Verifique que haya el despeje adecuado debajo de la herramienta antes del corte para que la broca no vaya dar contra la superficie dura como el suelo, la mesa de trabajo, etc.

No corte metales, tales como clavos y tornillos.

Inspeccione y quite todos los clavos, tornillos y otras materias extrañas de la pieza de trabajo antes de la operación.

Verifique que la broca no esté haciendo contacto con la pieza de trabajo antes de activar el interruptor. Siempre sujete la herramienta con ambas manos mientras la enciende. La fuerza de torsión del motor puede ocasionar que se voltee la herramienta.

14 14 12 14 12 No se recomienda

NO deje que la comodidad o familiaridad con el producto (a base de utilizarlo repetidamente) sustituya la estricta observancia de las normas de seguridad para la herramienta de corte. Si utiliza esta herramienta de forma no segura o incorrecta, podrá sufrir graves lesiones personales.

14. No use esta herramienta para taladrar.

15. No deje la herramienta en marcha. Tenga en marcha la herramienta solamente cuando la tenga en la mano. 16. Apague siempre la herramienta y espere hasta que la broca se haya detenido completamente antes de retirar la broca de la pieza de trabajo. 17. No toque la broca o la pieza de trabajo inmediatamente después de utilizarla; podrían estar muy calientes y producirle quemaduras de piel. 18. Tienda siempre el cable de alimentación alejado de la herramienta hacia atrás. 19. Algunos materiales contienen sustancias químicas que pueden ser tóxicas. Tome precauciones para evitar la inhalación de polvo o que éste tome contacto con la piel. Consulte la información de seguridad del proveedor de los materiales.

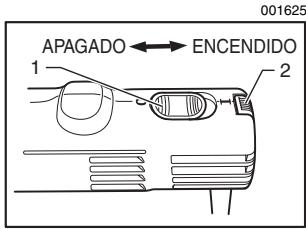

GUARDE ESTAS INSTRUCCIONES Accionamiento del interruptor

El mal uso o incumplimiento de las reglas de seguridad descriptas en el presente manual de instrucciones puede ocasionar graves lesiones personales.

1. Palanca del interruptor

2. Interruptor a presión

A continuación se muestran los símbolos utilizados para la herramienta.

Antes de conectar la herramienta, siempre verifique que la palanca interruptora funciona adecuadamente y que regresa a la posición de apagado “OFF”. • El interruptor puede ser bloqueado en la posición “ON” (encendido) para mayor comodidad del operario durante una utilización prolongada. Tenga precaución cuando bloquee la herramienta en la posición “ON” (encendido) y sujete la herramienta firmemente. Para encender la herramienta, mueva la palanca interruptora a la posición de encendido (“ON”). Para detener la herramienta, mueva la palanca interruptora a la posición de apagado (“OFF”). Esto puede hacerse empujando la palanca interruptora ya sea desde su parte delantera o trasera. •

A amperios Hzhercios corriente alterna velocidad en vacío Construcción clase II .../minrevoluciones, alternaciones o carreras por minuto

DESCRIPCIÓN DEL FUNCIONAMIENTO

Asegúrese siempre de que la herramienta esté apagada y desenchufada antes de ajustar o comprobar cualquier función en la herramienta.

Instalación o extracción de la broca

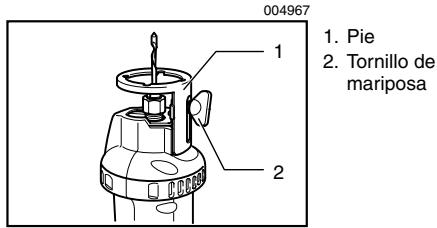

Ajuste de la profundidad de corte

Asegúrese siempre de que la herramienta esté apagada y desenchufada antes de realizar cualquier trabajo en la herramienta.

2. Tornillo de mariposa

2. Tuerca ajustadora 3. Bloqueo del eje 4. Llave 5. Aflojar 6. Apretar

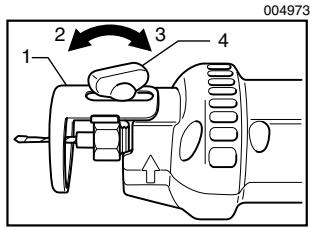

Para ajustar la zapata, gire el tornillo manual para aflojarlo. Deslice la zapata a la posición deseada y apriete el tornillo manual fijamente. Verifique que haya el despeje adecuado debajo de la herramienta antes del corte para que la broca no vaya dar contra la superficie dura como el suelo, la mesa de trabajo, etc.

No apriete la tuerca de ajuste sin insertar una fresa porque se romperá la tuerca de apriete. Al usar la broca con eje de 6,35 mm (1/4”) de diámetro, primero reemplace el cono de sujeción de 3,18 mm (1/8”) con el cono de sujeción de 6,35 mm (1/4”), y luego instale la broca.

borde de la base de la zapata haciendo contacto con el material.

Con cuidado lleve la herramienta a una posición recta de tal forma que la base de la zapata esté en contacto total con el material.

Para instalar la broca, insértela por completo en el cono de sujeción.

Presione el eje de bloqueo para mantener de forma estacionaria al eje y use la llave para apretar la tuerca de sujeción firmemente Para retirar la broca, siga el proceso inverso al de instalación.

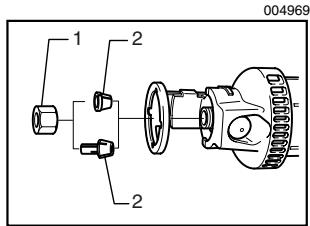

Cambio del cono de sujeción

1. Tuerca ajustadora

2. Cono del ajustador

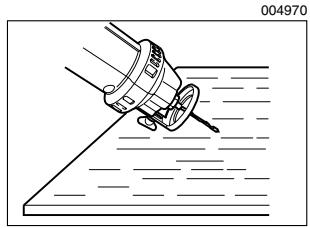

Cuando inserte la broca de la guía para pared

“sheetrock” en una pared de dicho material, inserte con cuidado la broca de forma recta hasta que la base de la zapata esté en contacto total con el material.

• Use el cono de sujeción apropiado para la broca que desea utilizar. • No apriete la tuerca de ajuste sin insertar una fresa porque se romperá la tuerca de apriete. Para cambiar el cono de sujeción, afloje la tuerca de sujeción y retire. Retire el cono de sujeción y reemplácelo con el cono de sujeción deseado. Reinstale la tuerca de sujeción. Mueva la herramienta lentamente con una presión constante en dirección de las manecillas del reloj para hacer el corte. Cuando corte en línea recta, sujete con la abrazadera un tablón firmemente al material y úselo como guía. Mueva la herramienta en dirección de la flecha al ras de la base de la zapata con el costado del tablón de guía.

Evite forzar la broca con doblarla o torcerla. Puede que se quiebre. • Antes de encender la herramienta, asegúrese de que la broca y la tuerca de sujeción estén fijamente apretadas Mantenga la herramienta fija con la broca apuntando hacia una dirección segura sin que contacte ninguna superficie y deslice el interruptor a la posición de encendido (“ON”). Espere hasta que la herramienta adquiera velocidad completa. Al iniciar la broca multiusos en el material, sostenga la herramienta a un ángulo de 45° aproximadamente con el •

Cuando se finalice el corte, apague la herramienta y espere a que la broca pare de girar y luego cuidadosamente retire del material.

Al usar esta herramienta, la acción de rotación causa un jaloneo en la herramienta. Entre menos presión aplicada a la herramienta, menor será el jaloneo, lo que proporcionará un corte de mayor precisión. El exceso de presión o los cortes

acelerados pueden causar que la broca se desafile o se rompa prematuramente.

Cuando se hagan cortes en paredes “sheetrock” para las tomas de corriente, corte en dirección contraria a las manecillas del reloj para un corte más fácil. La broca estándar incluida con esta herramienta es para cortes en paredes “sheetrock” solamente. Cuando se hagan cortes en otros materiales distintos, no use la guía de broca estándar para paredes “sheetrock”.

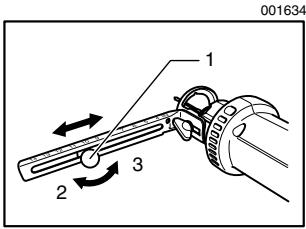

Afloje la perilla y ajuste su posición de acuerdo con el tamaño del círculo a ser cortado (las dimensiones del hueco a ser cortado se indican en el costado de la guía circular como referencia general). Tras finalizar el ajuste, apriete la perilla firmemente.

Inserte el extremo de la perilla en el centro del círculo a ser cortado y proceda a cortar en dirección de las manecillas del reloj.

Diámetros de corte circular: 10 cm (4”) - 34 cm (13-3/8”)

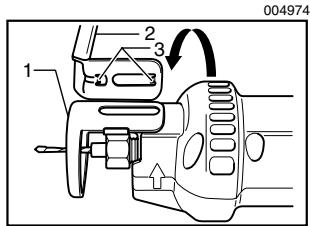

Instalación de la guía circular 004973

Suelte el tornillo manual el cual es utilizado para fijar la zapata. Alinee las proyecciones en la guía circular con los dientes en la zapata y fíjela junto con la guía circular usando el tornillo manual. 004974

Cubierta de la aspiradora

2. Guía circular 3. Proyecciones

Las operaciones de limpieza pueden llevarse a cabo al conectar la herramienta de corte a la aspiradora Makita o al recolector de polvo.

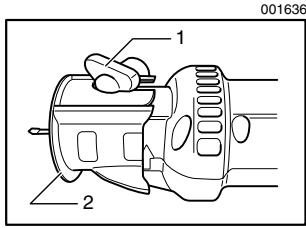

Instalación de la cubierta de la aspiradora 001636

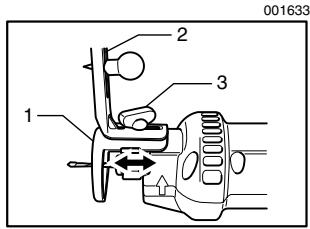

Para ajustar la profundidad de corte, proceda primero con aflojar el tornillo manual y luego deslice en conjunto la zapata con la guía circular. Tras finalizar el ajuste, apriete el tornillo manual para fijar firmemente.

1. Tornillo de mariposa

2. Cubierta de la aspiradora

2. Guía circular 3. Tornillo de mariposa

Afloje el tornillo manual y retire la zapata. Adjunte la cubierta de la aspiradora y fíjela firmemente usando el tornillo manual.

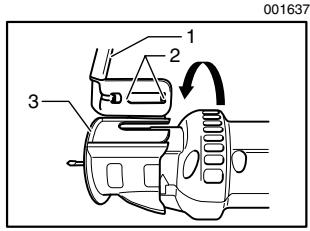

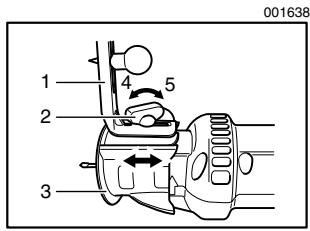

Instalación de la cubierta de la aspiradora con la guía circular

2. Proyecciones 3. Cubierta de la aspiradora

1. Cubierta de la aspiradora

2. Manguera 28 3. Recolector de polvo

MANTENIMIENTO Suelte el tornillo manual el cual es utilizado para fijar la cubierta de la aspiradora. Alinee las proyecciones en la guía circular con los dientes en la cubierta de la aspiradora y fíjela junto con la guía circular usando el tornillo manual.

Para ajustar la profundidad de corte, proceda primero con aflojar el tornillo manual y luego deslice en conjunto la cubierta de la aspiradora con la guía circular. Tras finalizar el ajuste, apriete el tornillo manual para fijar firmemente.

Asegúrese siempre que la herramienta esté apagada y desenchufada antes de intentar realizar una inspección o mantenimiento. Para mantener la SEGURIDAD y FIABILIDAD del producto, las reparaciones, la inspección y sustitución de las escobillas de carbón, y cualquier otro mantenimiento o ajuste deberán ser realizados en Centros o Servicios de fábrica Autorizados por Makita, empleando siempre piezas de repuesto de Makita. •

2. Tornillo de mariposa 3. Cubierta de la aspiradora 4. Aflojar 5. Apretar

ACCESORIOS PRECAUCIÓN:

Estos accesorios o acoplamientos están recomendados para utilizar con su herramienta Makita especificada en este manual. El empleo de cualesquiera otros accesorios o acoplamientos conllevará un riesgo de sufrir heridas personales. Utilice los accesorios o acoplamientos solamente para su fin establecido. Si necesita cualquier ayuda para más detalles en relación con estos accesorios, pregunte a su centro de servicio Makita local. • Guía de broca para pared “sheetrock” de 1/4” y 1/8” • Cono de apriete 1/4” • Cono de sujeción de 1/8” • Llave del 17 • Guía circular • Cubierta de la aspiradora •

Conexión a un aspirador o colector de polvo

1. Cubierta de la aspiradora

2. Manguera 28 3. Manguera para aspirador

GARANTÍA LIMITADA MAKITA DE UN AÑO Conecte la manguera de la aspiradora/recolector de polvo a la boquilla para el polvo. Al conectar a una aspiradora Makita, es necesario contar con una manguera opcional de 28 mm (1-1/8”) de diámetro interno.

Al conectar a un recolector de polvo Makita, conecte la manguea del recolector de polvo directamente a la boquilla para polvo.

Política de garantía

Cada herramienta Makita es inspeccionada y probada exhaustivamente antes de salir de fábrica. Se garantiza que va a estar libre de defectos de mano de obra y materiales por el periodo de UN AÑO a partir de la fecha de adquisición original. Si durante este periodo de un año se desarrollase algún problema, retorne la herramienta COMPLETA, porte pagado con antelación, a una de las fábricas o centros de servicio autorizados Makita. Si la inspección muestra que el problema ha sido

causado por mano de obra o material defectuoso, Makita la reparará (o a nuestra opción, reemplazará) sin cobrar.

Esta garantía no será aplicable cuando: • se hayan hecho o intentado hacer reparaciones por otros: • se requieran reparaciones debido al desgaste normal: • la herramienta haya sido abusada, mal usada o mantenido indebidamente: • se hayan hecho alteraciones a la herramienta. EN NINGÚN CASO MAKITA SE HARÁ RESPONSABLE DE NINGÚN DAÑO INDIRECTO, FORTUITO O CONSECUENCIAL DERIVADO DE LA VENTA O USO DEL PRODUCTO. ESTA RENUNCIA SERÁ APLICABLE TANTO DURANTE COMO DESPUÉS DEL TÉRMINO DE ESTA GARANTÍA. MAKITA RENUNCIA LA RESPONSABILIDAD POR CUALQUIER GARANTÍA IMPLÍCITA, INCLUYENDO GARANTÍAS IMPLÍCITAS DE “COMERCIALIDAD” E “IDONEIDAD PARA UN FIN ESPECÍFICO”, DESPUÉS DEL TÉRMINO DE UN AÑO DE ESTA GARANTÍA. Esta garantía le concede a usted derechos legales específicos, y usted podrá tener también otros derechos que varían de un estado a otro. Algunos estados no permiten la exclusión o limitación de daños fortuitos o consecuenciales, por lo que es posible que la antedicha limitación o exclusión no le sea de aplicación a usted. Algunos estados no permiten limitación sobre la duración de una garantía implícita, por lo que es posible que la antedicha limitación no le sea de aplicación a usted.

Algunos tipos de polvo creados por el lijado, serrado, amolado, taladrado, y otras actividades de la construccion contienen sustancias quimicas reconocidas por el Estado de California como causantes de cancer, defectos de nacimiento y otros peligros de reproduccion. Algunos ejemplos de estos productos quimicos son:

• plomo de pinturas a base de plomo, • silice cristalino de ladrillos y cemento y otros productos de albanileria, y • arsenico y cromo de maderas tratadas quimicamente. El riesgo al que se expone variara, dependiendo de la frecuencia con la que realice este tipo de trabajo. Para reducir la exposicion a estos productos quimicos: trabaje en un area bien ventilada, y pongase el equipo de seguridad indicado, tal como esas mascaras contra el polvo que estan especialmente disenadas para filtrar particulas microscopicas.
