Tipo de producto	Conmutador de red PoE
Marca	Planet
Modelo	POE-161S
Número de puertos	16 puertos Ethernet 10/100/1000 Mbps
Alimentación PoE	Sí, estándar 802.3af/at
Dimensiones	200 x 130 x 35 mm
Peso	0.5 kg
Alimentación eléctrica	Adaptador de corriente externo 12V/2A
Consumo máximo	24 W (sin PoE), hasta 120 W con PoE
Funciones principales	Conmutación Gigabit, PoE+ en todos los puertos, QoS, VLAN, gestión de ancho de banda
Temperatura de funcionamiento	0°C a 40°C
Humedad relativa	10% a 90% sin condensación
Mantenimiento y limpieza	Desconectar el dispositivo, limpiar con un paño suave y seco. No usar disolventes.
Seguridad	Instalar en un lugar ventilado, protegido de la humedad y fuentes de calor
Piezas de repuesto y reparabilidad	No disponibles, el dispositivo no es reparable por el usuario. Contactar al servicio postventa.
Garantía	1 año
Contenido del embalaje	Conmutador, adaptador de corriente, guía de inicio rápido

Preguntas frecuentes - POE-161S Planet

¿Cómo conectar el conmutador Planet POE-161S?

Conecte el adaptador de corriente al conmutador y a una toma eléctrica. Conecte sus dispositivos de red (ordenadores, cámaras, puntos de acceso) a los puertos Ethernet mediante cables RJ45. Los dispositivos compatibles con PoE se alimentarán directamente a través del cable.

¿Cuál es la potencia PoE entregada por puerto?

El Planet POE-161S soporta el estándar PoE+ (802.3at) con una potencia máxima de 30 W por puerto. La potencia total PoE disponible es de 120 W para todos los puertos.

¿Cómo configurar las VLAN?

El conmutador no es administrable, no permite la configuración de VLAN. Las VLAN deben ser gestionadas por un conmutador de nivel superior o un enrutador.

¿Qué hacer si un puerto PoE no funciona?

Verifique que el dispositivo conectado sea compatible con PoE y que no supere los 30 W. Pruebe con otro puerto y otro cable. Si el problema persiste, reinicie el conmutador desconectándolo durante 30 segundos.

¿El conmutador se calienta normalmente?

Sí, cierto calor es normal. Asegúrese de que las ranuras de ventilación no estén obstruidas y que el dispositivo esté instalado en un lugar bien ventilado, protegido de la luz solar directa.

¿Puedo usar cables de categoría inferior a Cat5e?

Para un funcionamiento Gigabit y PoE fiable, se recomienda usar cables de categoría 5e o superior. Los cables de categoría inferior pueden limitar la velocidad o causar problemas de alimentación.

¿Cómo restaurar el conmutador a los valores de fábrica?

Este conmutador no tiene función de reinicio. Como no es administrable, no hay configuración que restablecer. En caso de mal funcionamiento, desconéctelo y vuelva a conectarlo después de 30 segundos.

¿Cuál es la distancia máxima de cable para PoE?

La distancia máxima estándar es de 100 metros (328 pies) para un cable Ethernet de categoría 5e o superior. Más allá, la alimentación y la señal pueden degradarse.

¿El conmutador es compatible con cámaras IP no PoE?

Sí, los puertos no PoE funcionan como puertos Ethernet estándar. Puede conectar cámaras no PoE, pero necesitarán una alimentación separada.

¿Cómo contactar al servicio postventa de Planet?

Consulte el sitio web oficial de Planet para encontrar la información de contacto del soporte técnico. También puede consultar la garantía proporcionada con el dispositivo.

MANUAL DE USUARIO POE-161S Planet

El 802.3at/af Energía sobreEthernet Separador

POE-161S/POE-162S

User's Manual

Table of Contents

English

1. Overview 1-1
2. Package Contents 1-1
3. Product Outlook.... 1-2
4. LED Indication 1-2
5. Hardware Installation 1-3
6. Product Specifications 1-6

Française

1. Información general.... 7-1
2. Contenido del paquete 7-1
3. Vista general del Producto 7-2
4. Indicación LED 7-2
5. Instalación del hardware 7-3
6. Especificación de Producto.... 7-6

1. Overview

1. Información general

Gracias por comprar Separadores PLANET IEEE 802.3at Energía

sobre Ethernet. Estos separadores PoE funcionan con cualquier

Dispositivo de Energía (DE), que también funciona con el IEEE 8

de acuerdo a sus estándares. Se incluyen los modelos a continuación:

Modelo Estándar PoE	Energía de Salida CC	Energía de Entrada	Velocidad de Paso a través
POE-161S IEEE 802.3at/af 5V/12V 52~56V DC	10/100/1000Mbps
POE-162S IEEE 802.3at/af 12V/24V 52~56V DC	10/100/1000Mbps

Salvo que se especifique, los términos de "802.3at Separador PoE+"

en las siguientes secciones significan el modelo que aparece más arriba.

2. Contenido del paquete

Al abrir la caja del inyector PoE+, desenvolverla cuidadosamente. caja debe contener los siguientes elementos:

POE-161S POE-162S
El IEEE 802.3a Energía sobreEthernet Gigabit Separador x 1Manual de Usuario x 1Cable Estirado de Red de15cmUTP x 1Cable de Enchufe DC x 2- Cable de conexión DC 5.5/2.5mma 5.5/2.5mm x 1- Cable de conexión DC 5.5/2.5mma 5,5/2,1mm x 1	El IEEE 802.3a Energía sobreEthernet Gigabit Separador x 1Manual de Usuario x 1Cable Estirado de Red de15cmUTP x 1Cable de Enchufe DC x 2- Cable de conexión DC5.5/2.5mm a 5.5/2.5mm x 1- Cable de conexión DC5.5/2.5mm a 5,5/2,1mm x 1

Notas

Si alguna de estas piezas falta o están dañadas, póngase en contacto con su distribuidor inmediatamente. Si es posible, guarde la caja incluyendo el material de embalaje original, y utilícelo de nuevo para volver a embalar el producto en caso necesite enviarlo para reparación.

3. Vista general del Producto

POE-161S

Hay dos enchufes de Par Trenzado RJ45, 1 indicador LED, DC 5V/4.5A, 12V/2A DIP y 1 Conector de Enchufe DC.

Hay dos enchufes de Par Trenzado RJ45, 1 indicador LED, DC 12V/2A, 24V/1A DIP y 1 Conector de Enchufe DC.

LED Color Función
PoE En Verde	Las luces indican que el Puerto está conectado al dispositivo IEEE 802.3at PSE.

5. Instalación del hardware

Esta sección describe las características de hardware de 802.3at Separador PoE+. Antes de conectar cualquier dispositivo de red para el 802.3at Separador PoE+, consulte detenidamente este capítulo.

5.1 Antes de la instalación

El 802.3at Separador PoE+ PLANET divide la salida de energía y ofrece dos tipos de salida de corriente continua a través de su conmutador DIP y su voltaje y corriente que se muestra a continuación

Modelo	POE-161S POE-162S
Enchufe para salida de Voltaje CC	5V DC/4.5A12V DC/2A	12V DC/2A24V DC/1A
Modo Predeterminado	5V DC 12V DC

Receptáculo de CC 2.5mm

El diámetro del orificio del enchufe de CC 802.3at PoE+ Splitter El conector mide 2,5 mm. El POE-161S y el POE-162S proporcionan 5V/12V y 12V/24V DC Salida de potencia mediante el ajuste del interruptor DIP, respectivamente.

Notas

El 802.3at separador PLANET PoE+ y el inyector PLANET PoE+ (por ejemplo, POE-161, POE-163 y POE-164) pueden ser instalados en par. El uso de un dispositivo Inyector PoE+ de terceros está permitido si el dispositivo cumple con el estándar IEEE 802.3at.

5.2 Instalación de Dispositivo 802.3at

1. El 802.3at Separador PLANET PoE+ también ofrece la alternativa, para que los dispositivos que no son IEEE 802.3af/8 de conectar con un IEEE 802.3at al dispositivo de alimentación del PSE como Energía sobre Invector Ethernet o Energía sobre Enchufe Ethernet, la figura es de la siguiente manera.


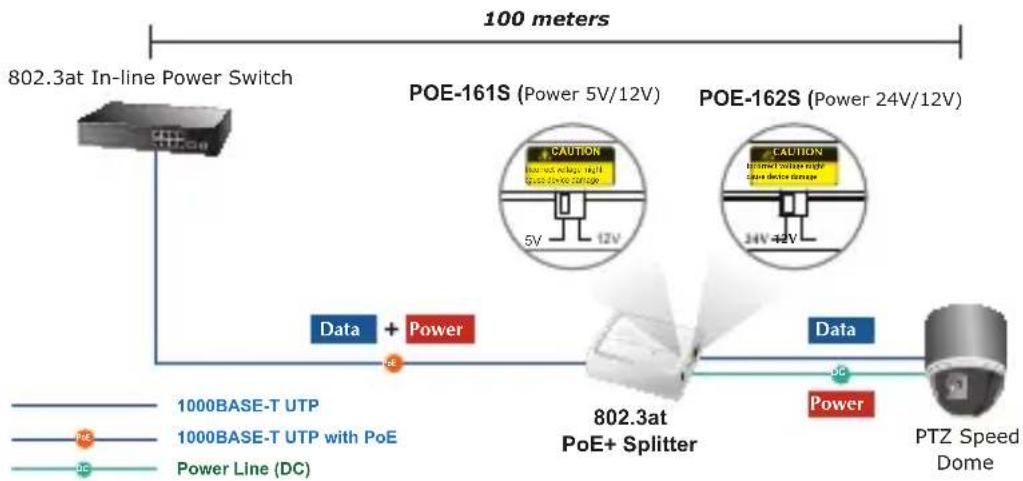

Figura 3: Conexión a Dispositivo IEEE 802.3at

Notas

Con estándar IEEE 802.3af/802.3at, el 802.3at Sepa rador PoE+ PLANET también puede co-trabajar con el enchufe IEEE 802.3af/802.3at estándar de medio lapso con alimentación de energía sobre el pin 1, 2 y 3, 6.

5.3 Instalación de 802.3at Inyector PoE+ y 802.3at Separador PoE+

Para los dispositivos sin PoE remoto o equipo de Ethernet, el 8 Separador PoE+ e 802.3at Inyector PoE+ pueden andar en pares para proveer Energía CC a estos dispositivos, la tabla de abajo muestra el modelo de 802.3at Inyectores PoE+ PLANET:

Modelo Estándar PoE		Max. PoE de Salida	Energía de Entrada	Velocidad de Paso a través
POE-161	IEEE 802.3at/af 30	Vatios 56V DC 10	/100/1000Mbps
POE-163	IEEE 802.3at/af 30	Vatios 54V DC 10	/100/1000Mbps
POE-164	IEEE 802.3at/af 30	Vatios 53V DC 10	/100Mbps

Pasos:

1. [Enchufe e 802.3at Inyector PoE+] Conecte un cable de red estándar UTP desde el Enchufe/estación de trabajo al Puerto "Ethernet" de 802.3at inyector PoE+ e 802.3at inyector PoE+ obtendrá la alimentación de CC del adaptador de corriente adjunto.

2. [802.3at Invector PoE+ y 802.3at Separador PoE+]

3. Conecte el cable de largo alcance UTP entre el puerto "Ethernet + DC" de 802.3at Inyector PoE+ al puerto "Ethernet + CC" (o "PoE In") del 802.3at Separador PoE+.
   ■ Los LED PoE+ Invector de ambos y Separadores se iluminarán en la continuidad.

4. [802.3at Separador PoE+]

■ Conecte el cable UTP en el paquete de "Ethernet" del 802.3atSeparador PoE+ al puerto RJ45 del dispositivo remoto.
■ Ajuste de salida adecuada alimentación de CC y conecte el enchufe de CC apropiada desde "OUT DC" del 802.3at separador PoE+ en el dispositivo remoto.

    subgraph POE-161S (Power 5V/12V)
        H["CAUTION"] --> I["5V 12V"]
        J["CAUTION"] --> K["24V 12V"]
    end

    subgraph POE-162S (Power 24V/12V)
        L["CAUTION"] --> M["24V 12V"]
    end

    N["100BASE-T UTP"] --> O["100BASE-T UTP with PoE"]
    P["100BASE-T UTP with PoE"] --> Q["100BASE-T UTP with PoE"]
    R["100BASE-T UTP with PoE"] --> S["100BASE-T UTP with PoE"]
    T["100BASE-T UTP with PoE"] --> U["100BASE-T UTP with PoE"]
    V["100BASE-T UTP with PoE"] --> W["100BASE-T UTP with PoE"]
    X["100BASE-T UTP with PoE"] --> Y["100BASE-T UTP with PoE"]
    Z["100BASE-T UTP with PoE"] --> AA["100BASE-T UTP with PoE"]

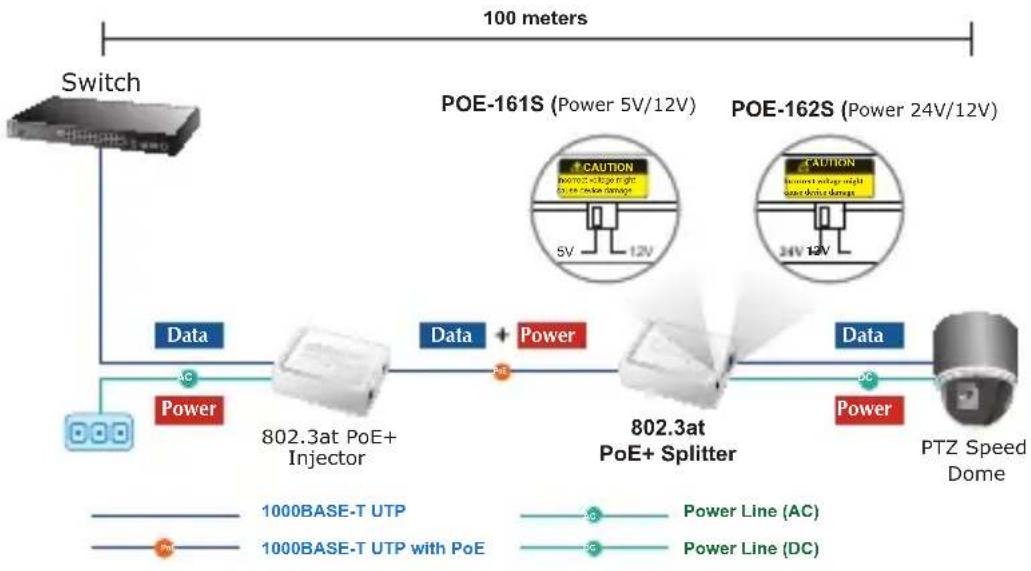

Figura 4: Arquitectura de Conexión vía Inyector 802.3at PoE+ y 802.3at Separador PoE+

Notas

Asegúrese de que el voltaje del 802.3at Separador PoE+ es correcto antes de conectar un dispositivo remoto de lo contrario, podría dañar tal dispositivo remoto.

6. Especificación de Producto

Producto POE-161S POE-162S
Especificación de Hardware
versión del hardware 2 1
Interface	Puerto de Salida de "Datos"	1 x RJ45 STP
	"PoE (Data + Energía)" Puerto de Entrada	1 x RJ45 STP
	Conector de Enchufe de Salida CC	1
Indicador LED Sistema: PoE en Uso x 1 (Verde)
Cable de Red UTP Cat. 5/5e/6, hasta 100m (328pies)
Ratio de Data 10/100/1000Mbps
Dimensión (Ancho x Profundidad x Altura)		95 x 70 x 25 mm 95 x 70 x 25 mm
Peso 108g	111g

Energía sobre Ethernet
Estándar PoE IEEE 802.3at/af Energía sobre Ethernet/DE
Entrada de Energía PoE IEEE 802,3at 52~56V CC
Enchufe DIP Voltaje de Salida 5V/12V CC Voltaje de Salida 12V/24V CC
Número de dispositivos que pueden ser encendidos	1	1
Estándares de Conformidad
IEEE 802.3 10 BASE-T Ethernet	■	■
IEEE 802.3u 100 BASE-TX Fast Ethernet	■	■
IEEE 802.3ab 1000BASE-T Gigabit Ethernet	■	■
IEEE 802.3af Energía sobre Ethernet	■	■
IEEE 802.3at Energía sobre Ethernet Plus	■	■
Cumplimiento de Reglamento FCC Clase A, marca CE
Medio Ambiente
Temperatura Operativa 0 ~ 50 Grados C
Temperatura de Almacenamiento -10 ~ 70 Grados C
Humedad 5 ~ 95% (Sin condensación)
