POE-161S - Interruptor Planet - Manual de utilização gratuito

Tipo de produto	Switch de rede PoE
Marca	Planet
Modelo	POE-161S
Número de portas	16 portas Ethernet 10/100/1000 Mbps
Alimentação PoE	Sim, padrão 802.3af/at
Dimensões	200 x 130 x 35 mm
Peso	0.5 kg
Alimentação elétrica	Adaptador de energia externo 12V/2A
Consumo máximo	24 W (sem PoE), até 120 W com PoE
Funções principais	Comutação Gigabit, PoE+ em todas as portas, QoS, VLAN, gerenciamento de largura de banda
Temperatura de operação	0°C a 40°C
Umidade relativa	10% a 90% sem condensação
Manutenção e limpeza	Desconectar o aparelho, limpar com um pano macio e seco. Não usar solventes.
Segurança	Instalar em local ventilado, longe de umidade e fontes de calor
Peças de reposição e reparabilidade	Não disponíveis, o aparelho não é reparável pelo usuário. Contatar o serviço pós-venda.
Garantia	1 ano
Conteúdo da embalagem	Switch, adaptador de energia, guia de início rápido

Perguntas frequentes - POE-161S Planet

Como conectar o switch Planet POE-161S?

Conecte o adaptador de energia ao switch e a uma tomada elétrica. Conecte seus dispositivos de rede (computadores, câmeras, pontos de acesso) às portas Ethernet usando cabos RJ45. Os dispositivos compatíveis com PoE serão alimentados diretamente pelo cabo.

Qual é a potência PoE fornecida por porta?

O Planet POE-161S suporta o padrão PoE+ (802.3at) com potência máxima de 30 W por porta. A potência total PoE disponível é de 120 W para todas as portas.

Como configurar as VLANs?

O switch não é gerenciável, não permite a configuração de VLANs. As VLANs devem ser gerenciadas por um switch de nível superior ou roteador.

O que fazer se uma porta PoE não funcionar?

Verifique se o dispositivo conectado é compatível com PoE e não excede 30 W. Teste com outra porta e outro cabo. Se o problema persistir, reinicie o switch desconectando-o por 30 segundos.

O switch aquece normalmente?

Sim, um certo calor é normal. Certifique-se de que as aberturas de ventilação não estão obstruídas e que o aparelho está instalado em local bem ventilado, longe da luz solar direta.

Posso usar cabos de categoria inferior à Cat5e?

Para operação Gigabit e PoE confiável, recomenda-se usar cabos de categoria 5e ou superior. Cabos de categoria inferior podem limitar a velocidade ou causar problemas de alimentação.

Como restaurar o switch para as configurações de fábrica?

Este switch não possui função de redefinição. Como não é gerenciável, não há configuração a ser restaurada. Em caso de mau funcionamento, desconecte-o e reconecte-o após 30 segundos.

Qual é a distância máxima do cabo para PoE?

A distância máxima padrão é de 100 metros (328 pés) para um cabo Ethernet de categoria 5e ou superior. Acima disso, a alimentação e o sinal podem ser degradados.

O switch é compatível com câmeras IP não PoE?

Sim, as portas não PoE funcionam como portas Ethernet padrão. Você pode conectar câmeras não PoE, mas elas precisarão de alimentação separada.

Como contatar o serviço pós-venda da Planet?

Consulte o site oficial da Planet para encontrar as coordenadas do suporte técnico. Você também pode consultar a garantia fornecida com o aparelho.

MANUAL DE UTILIZADOR POE-161S Planet

1. Apresentação .... 5-1
2. Conteúdos da Embalagem 5-1
3. Apresentação do Produto.... 5-2
4. Indicação LED 5-2
5. Instalação do Equipamento.... 5-3
6. Especificação do Produto 5-6

Русский

Ethernet. Estes divisores PoE+ funcionam com qualquer Equipamento

Fonte de Energia (PSE) que também respeita os padrões IEEE 802.3at.

Os modelos abaixo indicados estão incluídos:

Modelo Padrão PoE	Ligação de Saída	Ligação de Entrada	Taxa de Transferência
POE-161S IEEE 802.3at/af 5V/12V 52~56V DC	10/100/1000Mbps
POE-162S IEEE 802.3at/af 12V/24V 52~56V DC	10/100/1000Mbps

A não ser que seja especificado, os termos "802.3at Divisores

PoE+” na seguinte secção referem-se aos modelos listados acima.

2. Conteúdos da Embalagem

Abra cuidadosamente a caixa do 802.3at Injector PoE+ e desembrulhe cuidadosamente. A caixa deve conter os seguintes objectos:

POE-161S POE-162S
■ O IEEE 802.3at Gigabit Sinal para Divisores Ethernet x 1■ Manual de Utilização x 1■ Cabo de ligação de rede UTP com 15cm x 1■ Cabo de ligação DC x 2- Cabo de ficha CC 5.5/2.5mm para 5,5/2,5mm x 1- Cabo de ficha CC 5.5/2.5mm para 5.5/2.1mm x 1	■ O IEEE 802.3at Gigabit Sinal para Divisores Ethernet x 1■ Manual de Utilização x 1■ Cabo de ligação de rede UTP com 15 cm x 1■ Cabo de ligação DC x 2- Cabo de ficha CC 5.5/2.5mm para 5,5 /2,5mm x 1- Cabo de ficha CC 5.5/2.5mm para 5.5/2.1mm x 1

Atenção

Se alguma desta peças está em falta ou estiver estragada, por favor contacte o seu fornecedor imediata-mente. Se possível, mantenha a embalagem e rial original, e volte a utilizá-los para voltar o produto caso seja necessário devolver para reparação.

o mate- a embala

3. Apresentação do Produto

POE-161S

Existem dois dispositivos RJ45 Twisted-Pair, um indicador LED, ligação DC 5V/4.5A, 12V/2A DIP e um conetor de ligação DC.

Existem dois dispositivos RJ45 twister -pair, um indicador LED ligação 12V/2A, 24V/1A DIP e um cnetor de ligação DC.

Figura 2: Apresentação do POE-162S

4. Indicação LED

LED Cor Função
POELigado	Verde	Luzes que indicam se o aparelho está ligado com o dispositivo IEEE 802.3at PSE

5. Instalação do Equipamento

Esta secção descreve as características do equipamento para 802.3at Divisores PoE+. Antes de ligar o 802.3at Divisores PoE+. a qualquer dispositivo de rede, leia cuidadosamente este capítulo.

5.1 Antes de Instalar

802.3at Divisor PoE+ PLANET separa a energia de saída e fornece dois tipos de energia DC de saída através do seu comutador DIP e a sua voltage como apresentado abaixo:

Modelo	POE-161S POE-162S
Comutador DIP para energia DC de saída	5V DC/4.5A12V DC/2A	12V DC/2A24V DC/1A
Modo Padrão 5V DC 1	2V DC

Receptáculo DC 2.5mm

O diâmetro do furo do plugue DC 802.3at PoE + Splitt O conector mede 2,5 mm.

O POE-161S e POE-162S

fornecem saída de energia de 5V/12V e 12 /24V DC através da

configuração do interruptor DIP, respectivamente.

Atenção

O 802.3at Divisor PoE+ PLANET e o 802.3at

POE-164) podem ser instalados aos pares. Utilize um dispositivo 802.3at Injector PoE+ que permite e assegura os padrões IEEE 802.3at.

5.2 Instalação do Dispositivo 802.3at

1. O 802.3at Divisor PoE+ PLANET também fornece uma alternativa de ligação para os dispositivos que não estejam de acordo com o IEEE 802.3af/802.3at para que se liguem com um dispositivo de IEEE 802.3at PSE como um Injector de Ethernet ou um Comutador Ethernet, como apresentado abaixo.

Figura 3: Ligar a um Dispositivo IEEE 802.3at

Atenção

De acordo com os padrões IEEE 802.3af/802.3at; o Divisor PoE+ PLANET também pode trabalhar juntamente com um Comutador IEEE 802.3af/802.3at que alimenta até 1, 2, e 3, 6 ligações.

5.3 Instalação do 802.3at Injector PoE+ e 802.3at Divisor PoE+

Para dispositivos remotos não PoE ou equipamento Ethernet, o 802.3at Divisor PoE+ e o 802.3at Injector PoE+ podem ser ligados aos pares e fornecer energia DC aos dispositivos, a tabela demonstra o modelo dos 802.3at Injectores PoE+ PLANET:

Model PoE Standard Max.	PoE Out Power	In Pass-thru.	Speed
POE-161 IEEE 802.3at/af 30 watts	56V DC 10/1	100/1000Mbps
POE-163 IEEE 802.3at/af 30 watts	54V DC 10/1	100/1000Mbps
POE-164 IEEE 802.3at/af 30 watts	53V DC 10/1	100Mbps

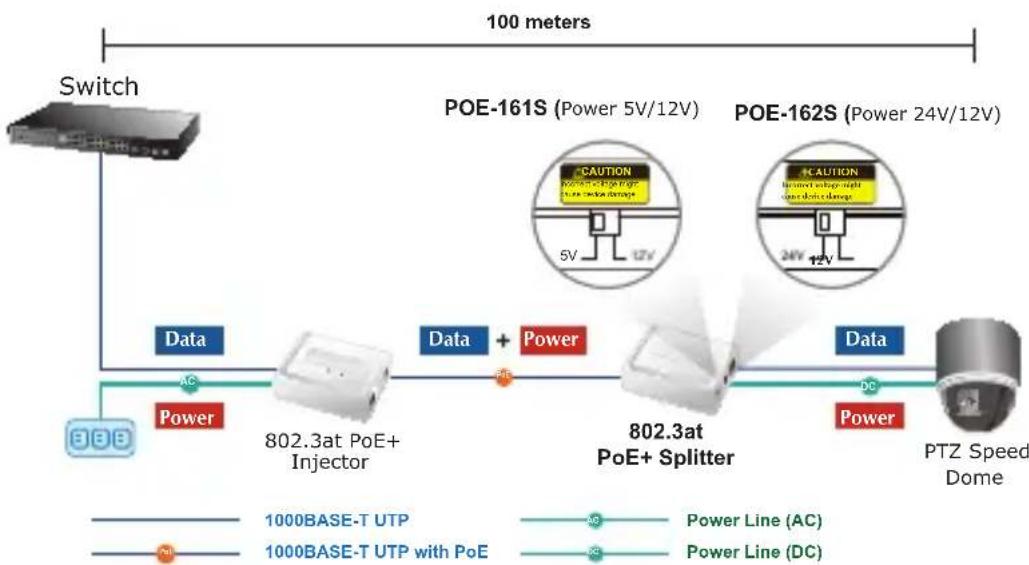

Passos:

1. [Comutador e 802.3at Injector PoE+] Ligue um cabo de rede padrão UTP do Comutador/estação de trabalho à entrada "Ethernet" do 802.3at Injector PoE+ e o 802.3at Injector PoE+ obtém energia DC dos adaptadores de energia.

2. [802.3at Injector PoE+ e 802.3at Divisor PoE+]

■ Ligue o cabo de rede UTP comprido entre a ligação "Ethernet+DC" (ou "PoE") do 802.3at Injector PoE+ à ligação "PoE IN" 802.3at Divisor PoE+.
■ Os LED PoE de ambos os 802.3at Injector PoE+ e 802.3at Divisor PoE+ vão permanecer ligados

1. [802.3at Divisores PoE+]

■ Ligue o cabo UTP na embalagem de "Ethernet" do 802.3at Divisor PoE+ à ligação RJ45 do dispositivo remote.
■ Ajuste a energis DC correcta e ligue a "DC OUT" do 802.3at Divisor PoE+ ao dispositivo remote.

    subgraph POE-161S (Power 5V/12V)
        H["CAUTION"] --> I["5V 12V"]
    end

    subgraph POE-162S (Power 24V/12V)
        J["CAUTION"] --> K["24V 12V"]
    end

    L["9BB"] --> M["AC"]
    M --> N["Power"]

    style H fill:#f9f,stroke:#333
    style K fill:#f9f,stroke:#333
    style J fill:#f9f,stroke:#333

Figura 4: Esquema da Ligação 802.3at via Injector PoE+ e 802.3at Divisor PoE+

Por favor certifique se o 802.3at Divisor PoE+ tem a ligação correcta antes de ligar o dispositivo remote à rede, caso contrário pode danificar o dispositivo remote.

6. Especificação do Produto

Produto POE-161S POE-162S
Especificação do Equipamento
Versione hardware 2 1
Interface	Ligação de saída de "Dados"	1 x RJ45 STP
	Ligação de entrada "PoE (Dados + Energia)"	1 x RJ45 STP
	Ligação DC de Saída 1
Indicador LED Sistema: PoE em Utilização x 1 (Verde)
Cabo de rede Categoria UTP 5/5e/6, até 100m (328ft)
Transmissão de Dados 10/100/1000Mbps
Dimensão (C x L x A) 95 x 70 x 25 mm		95 x 70 x 25 mm
Peso 108g 111g
Ligação na Ethernet
Padrão PoE IEEE 802.3at/af Ligação na Ethernet/PD
Ligação de Entrada PoE IEEE 802,3at 52~56V CC
Comutador DIP		5V/12V de voltagem para ligação DC	12V/24V de voltagem para ligação DC
Número de dispositivos que podem ligar		1 1
Padrões suportados
IEEE 802.3 para Ethernet 10BASE-T		■	■
IEEE 802.3u para Ethernet 100BASE-T		■	■
IEEE 802.3ab para Ethernet 1000BASE-T Gigabit		■	■
IEEE 802.3af para Energia de Ethernet		■	■
IEEE 802.3at para Energia de Ethernet		■	■
Requisitos de Regulação FCC Classe A, m	marca CE
Ambiente
Temperatura de Utilização		0 ~ 50 Graus C
Temperatura de Armazenamento		-10 ~70 Graus C
Humidade		5 ~ 95% (Sem condensação)
