Tipo di prodotto	Switch di rete PoE
Marca	Planet
Modello	POE-161S
Numero di porte	16 porte Ethernet 10/100/1000 Mbps
Alimentazione PoE	Sì, standard 802.3af/at
Dimensioni	200 x 130 x 35 mm
Peso	0.5 kg
Alimentazione elettrica	Adattatore di rete esterno 12V/2A
Consumo massimo	24 W (senza PoE), fino a 120 W con PoE
Funzioni principali	Commutazione Gigabit, PoE+ su tutte le porte, QoS, VLAN, gestione della larghezza di banda
Temperatura di funzionamento	0°C a 40°C
Umidità relativa	10% a 90% senza condensa
Manutenzione e pulizia	Scollegare l'apparecchio, pulire con un panno morbido e asciutto. Non utilizzare solventi.
Sicurezza	Installare in un luogo ventilato, al riparo dall'umidità e da fonti di calore
Pezzi di ricambio e riparabilità	Non disponibili, l'apparecchio non è riparabile dall'utente. Contattare il servizio post-vendita.
Garanzia	1 anno
Contenuto della confezione	Switch, adattatore di rete, guida rapida

Domande frequenti - POE-161S Planet

Come collegare lo switch Planet POE-161S?

Collegare l'adattatore di rete allo switch e a una presa elettrica. Collegare i propri dispositivi di rete (computer, telecamere, punti di accesso) alle porte Ethernet utilizzando cavi RJ45. I dispositivi compatibili PoE verranno alimentati direttamente tramite il cavo.

Qual è la potenza PoE erogata per porta?

Il Planet POE-161S supporta lo standard PoE+ (802.3at) con una potenza massima di 30 W per porta. La potenza totale PoE disponibile è di 120 W per tutte le porte.

Come configurare le VLAN?

Lo switch non è gestibile, non consente la configurazione delle VLAN. Le VLAN devono essere gestite da uno switch di livello superiore o da un router.

Cosa fare se una porta PoE non funziona?

Verificare che il dispositivo collegato sia compatibile PoE e non superi 30 W. Testare con un'altra porta e un altro cavo. Se il problema persiste, riavviare lo switch scollegandolo per 30 secondi.

Lo switch si riscalda normalmente?

Sì, un certo calore è normale. Assicurarsi che le fessure di ventilazione non siano ostruite e che l'apparecchio sia installato in un luogo ben ventilato, al riparo dalla luce diretta del sole.

Posso utilizzare cavi di categoria inferiore a Cat5e?

Per un funzionamento Gigabit e PoE affidabile, si consiglia di utilizzare cavi di categoria 5e o superiore. Cavi di categoria inferiore possono limitare la velocità o causare problemi di alimentazione.

Come ripristinare lo switch alle impostazioni di fabbrica?

Questo switch non ha una funzione di ripristino. Poiché non è gestibile, non c'è configurazione da ripristinare. In caso di malfunzionamento, scollegarlo e ricollegarlo dopo 30 secondi.

Qual è la distanza massima del cavo per il PoE?

La distanza massima standard è di 100 metri (328 piedi) per un cavo Ethernet di categoria 5e o superiore. Oltre, l'alimentazione e il segnale possono degradarsi.

Lo switch è compatibile con telecamere IP non PoE?

Sì, le porte non PoE funzionano come porte Ethernet standard. È possibile collegare telecamere non PoE, ma richiederanno un'alimentazione separata.

Come contattare il servizio post-vendita Planet?

Consultare il sito ufficiale di Planet per trovare i contatti del supporto tecnico. È inoltre possibile fare riferimento alla garanzia fornita con l'apparecchio.

MANUALE UTENTE POE-161S Planet

1. Informazioni generali 4-1
2. Contenuto della confezione 4-1
3. Vista del Prodotto 4-2
4. LED di stato.... 4-2
5. Hardware Installation 4-3
6. Specifiche del Prodotto.... 4-6

Português

1. Informazioni generali

Grazie per aver acquistato il Power over Ethernet Plus Splitters della PLANET compatibile con lo standard IEEE 802.3at. Questo PoE+ splitter interagisce con tutti i Power Sourcing Equipment (PSE) che sono compatibili con lo standard IEEE 802.3at. la tabella seguente illustra i modelli disponibili:

Modello	Standard PoE	Potenza di uscita	Potenza in ingresso	Velocità trasf. dati
POE-161S	IEEE 802.3at/af 5V	/12V 52~56V DC	10/100/1000Mbps
POE-162S	IEEE 802.3at/af 12V	/24V 52~56V DC	10/100/1000Mbps

Nelle sezioni che seguono per la dicitura "802.3at PoE+Splitter", si intendono i modelli indicati nella lista.

2. Contenuto della confezione

Aprire la confezione del PoE Injector con attenzione. Il contenuto dovrebbe essere il seguente:

POE-161S POE-162S
■ Il Power over Ethernet Splitter 802.3at x 1■ Manuale Utente x 1■ Cavo di rete UTP x 1■ Cavo alimentazione x 2- Cavo DC da 5.5/2.5mm a 5.5/2.5mm x 1- Cavo DC da 5.5/2.5mm a 5.5/2.1mm x 1	■ Il Power over Ethernet Splitter 802.3at x 1■ Manuale Utente x 1■ Cavo di rete UTP x 1■ Cavo alimentazione x 2- Cavo DC da 5.5/2.5mm a 5.5/2.5mm x 1- Cavo DC da 5.5/2.5mm a 5.5/2.1mm x 1

Nota

Se uno dei component elencati manca oppure è danneggiato, si prega di contattare il rivenditore. Possibilmente, conservare la confezione originale, ed usarla per imballare il prodotto nel caso in cui ci sia la necessità di inviare il prodotto in riparazione.

3. Vista del Prodotto

POE-161S

Sono presenti due porte RJ45, un LED di stato, un seletto alimentazione 5V/4.5A, 12V/2A ed una presa di alimentazione.

Sono presenti due porte RJ45, un LED di stato, un seletto alimentazione 12V/2A, 24V/1A ed una presa di alimentazione.

LED Colore Funzione
PoE In Verde		Accesso indica la connessione con un dispositivo PSE conforme allo standar IEEE 802.3at.

5. Hardware Installation

In questa sezione sono descritte le funzionalità del 802.3at

PoE+Splitter. Prima di connettere un dispositivo al 802.3at

PoE+Splitter, leggere attantamente questo capitolo.

5.1 Prima dell'installazione

Il 802.3at PoE+Splitter della PLANET fornisce due tipi di alimentazione in uscita selezionabili con il selettore di alimentazione, come illustrato di seguito:

Modello	POE-161S POE-162S
Selezionatore di alimentazione in uscita	5V DC/4.5A12V DC/2A	12V DC/2A24V DC/1A
Valore impostato 5V DC 12V DC

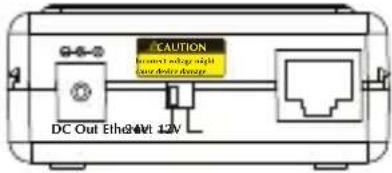

Il diametro del foro della 802.3at

Spina DC di PoE + Splitter

Il connettore misura 2,5 mm.

Il POE-161S e POE-162S Fornire

5V/12V e 12V/24V DC Potenza

tramite interruttore DIP Rispetti-

vamente.

Il 802.3at PoE+ Splitter ed il 802.3at PoE+

Injector della PLANET (es. POE-161, POE-163 e

POE-164) possono essere utilizzati in coppia. Per poter

utilizzare dispositivi di terze parti, devono rispettare gli

standard IEEE 802.3at

5.2 Installazione del 802.3at PoE+ Splitter

1. Il 802.3at PoE+ Splitter PLANET è l'alternativa che rende possibile la connessione di dispositivi non predisposti allo standard PoE IEEE 802.3af/802.3at, come illustrato di seguito:


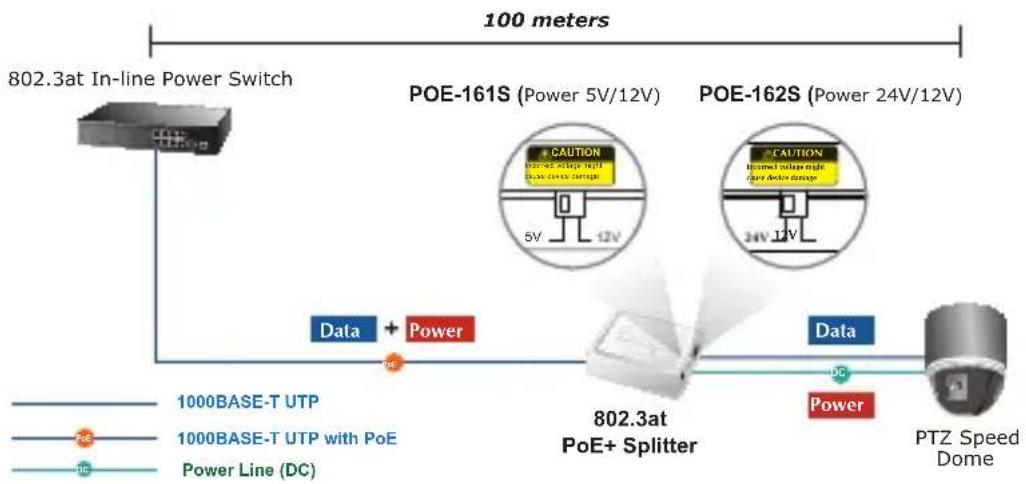

Figura 3: Connessione ad un dispositivo IEEE 802.3at

Standard IEEE 802.3af/802.3at; il 802.3at PoE+ Splitter della PLANET può anche interagire con uno Switch End-Span IEEE 802.3af/802.3at che fornisca alimentazione sui pin 1, 2 e 3, 6.

5.3 Installazione 802.3at PoE+ Injector e 802.3at PoE+ Splitter

Se il dispositivo remoto non è compatibile POE oppure non è installato in una rete LAN, il PoE+ Injector ed il PoE+ Splitter possono lavorare in coppia per fornire l'alimentazione necessaria, nella che segue vengono illustrati i modelli di PoE+ Injectors disponibili della PLANET:

Modello	Standard PoE	Alimentazione PoE di uscita	Potenza in ingresso	Velocità di trasferimento dati
POE-161	IEEE 802.3at/af 30	watts 56V DC 10/	100/1000Mbps
POE-163	IEEE 802.3at/af 30	watts 54V DC 10/	100/1000Mbps
POE-164	IEEE 802.3at/af 30	watts 53V DC 10/	100Mbps

Passi:

1. [Switch & PoE+ Injector] Connettere con un cavo LAN standard UTP da uno Switch/workstation alla porta to "Ethernet" del PoE+ Injector ed il PoE+ Injector all'alimentatore di rete.

2. [PoE+ Injector & PoE+ Splitter]

■ Connettere un cavo UTP tra la porta "Ethernet+DC" del PoE+Injector alla porta "Ethernet+DC" (o "PoE IN") del PoE+ Splitter.

■ I PoE LEDs di entrambi gli apparati, Injector e Splitter, si accenderanno.

1. [PoE+ Splitter]

■ Connettere il cavo UTP fornito nella confezione dalla porta "Ethernet" del PoE+ splitter alla porta RJ45 del dispositivo remoto.

■ Impostare la corretta alimentazione di uscita e connettere alla porta "DC OUT", del PoE+ Splitter, al dispositivo remoto.


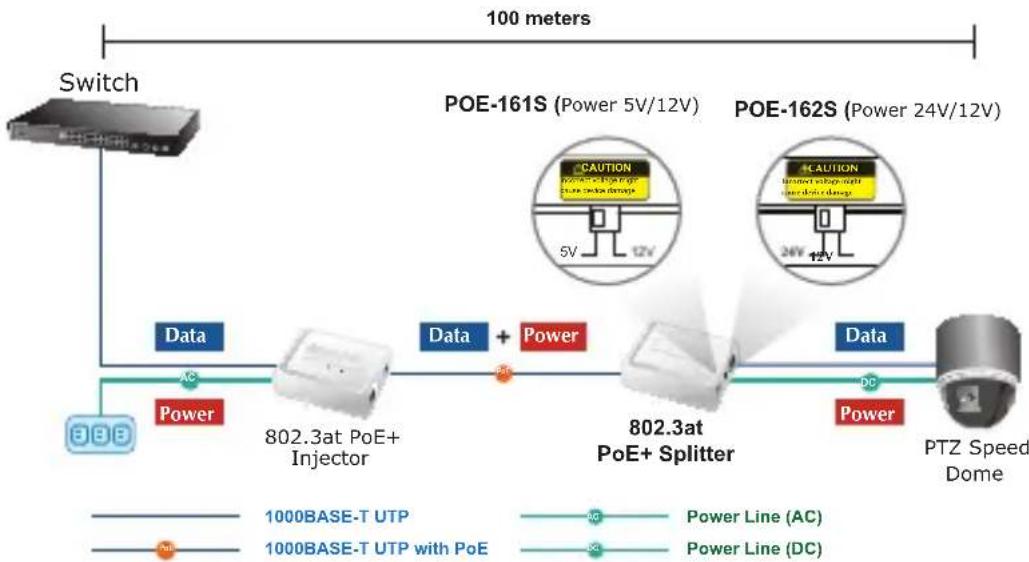

Figura 4: esempio di connessione con PoE+ Injector e PoE+ Splitter 802.3at

Nota

Assicurarsi che il voltaggio di uscita dello Splitter POE+ sia corretto prima di collegare il dispositivo remoto, altri- menti potrebbe danneggiarsi.

6. Specifiche del Prodotto

Prodotto POE-161S POE-162S
Hardware Specification
Versione Hardware 2 1
Interface	"Data" Porta di uscita 1 x RJ45 STP
	"PoE (Dati + alimentazione)" Porta di ingresso	1 x RJ45 STP
	DC Out Plug Connector 1
LED Sistema: PoE in Use x 1 (Verde)
Cavo di rete UTP Cat. 5/5e/6, fino a 100m
Trasferimento dati 10/100/1000Mbps
Dimensioni (L x P x A) 95 x 70 x 25 mm		mm 95 x 70 x 25 mm
Peso		108g	111g
Power over Ethernet
Standard PoE		IEEE 802.3at/af Power over Ethernet/PD
Potenza PoE Ingresso		IEEE 802,3at 52~56V CC
Selezionatore		5V/12V DC voltaggio in uscita	12V/24V DC voltaggio in uscita
Numero max. di dispositivi coll.		1 1
Conformità agli Standards
IEEE 802.3 10BASE-T Ethernet		■	■
IEEE 802.3u 100BASE-TX Fast Ethernet		■	■
IEEE 802.3ab 1000BASE-T Gigabit Ethernet		■	■
IEEE 802.3af Power over Ethernet		■	■
IEEE 802.3at Power over Ethernet Plus		■	■
Regulation Compliance		FCC Part 15 Class A, CE
Specifiche ambientali
Temperature di funzionamento		0 ~ 50 gradi
Limite Temperatura		-10 ~ 70 gradi
Umidità		5 ~ 95% (senza condensa)
