РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ POE-161S Planet

Сплиттер 802.3at/af PoE

1. Обзор 6-1
2. В комплект входят...... 6-1
3. Внешний вид продукта 6-2
4. Светодиодная индикация 6-3
5. Установка оборудования....6-3
6. Характеристики продукта 6-8

Español

Благодарим за покупку сплиттера с питанием через Ethernet (PoE PLANET IEEE 802.3at. Этот сплиттер PoE+ будет работать от люпитающего оборудования (ПО), поддерживающего стандарты IEEE 802.3at. Поддерживаются модели, указанные ниже:

Модель Стандарт PoE	Выход напряжения постоянного тока	Входное напряжение	Пропускная скорость
POE-161S IEEE 802.3at/af 5V	/12V 52~56V DC	10/100/1000Mbps
POE-162S IEEE 802.3at/af 12V	/24V 52~56V DC	10/100/1000Mbps

Если не указано иное, под термином «Сплиттер 802.3at PoE+» в следующем разделе, подразумеваются модели, указанные выше.

2. В комплект входят

Откройте коробку с инжектором 802.3ат PoE+ и аккуратно распакуйте его. В коробке должны находиться следующие предметы:

POE-161S POE-162S
■ Сплиттер IEEE 802.3at Гигабит с питанием мощности через Ethernet x 1■ Руководство пользователя x 1■ 15 см сетевой кабель неэкранированная витая пара x 1■ Кабель питания постоянного тока x 2- Кабель постоянного тока 5.5/2.5мм к 5,5/2,5мм x 1- Кабель постоянного тока 5.5/2.5мм к 5,5/2,1мм x 1	■ Сплиттер IEEE 802.3at Гигабит с питанием мощности через Ethernet x 1■ Руководство пользователя x 1■ 15 см сетевой кабель неэкранированная витая пара x 1■ Кабель питания постоянного тока x 2- Кабель постоянного тока 5.5/2.5мм к 5,5/1,5мм x 1- Кабель постоянного тока 5.5/2.5мм к 5,5/2,1мм x 1

3. Внешний вид продукта

POE-161S

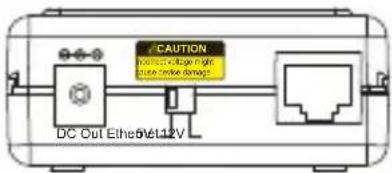

На корпусе расположены два разъема витой пары RJ45, од светодиодный индикатор, один разъем 5В/4.5А пост.тока, двухрядный переключатель 12В/2А и одно гнездо под разъем постоянного тока.

Рисунок 1: Сплиттер с питанием от Ethernet

POE-162S

На корпусе расположены два разъема витой пары RJ45, один светодиодный индикатор, один разъем 12В/2А пост.тока, двухрядный переключатель 24В/1А и одно гнездо под разъем постоянного тока.

Рисунок 2: Обзор РОЕ-162S

4. Светодиодная индикация

Светодиод Цвет Функция
Питание через Ethernet Вкл	Зеленый	Загорается, когда порт подключен к устройству питающего оборудования IEEE 802.3at

5. Установка оборудования

Этот раздел описывает особенности аппаратных средств 80 PoE+. Перед подключением любого сетевого устройства к Сплиттеру 802.3at PoE+, внимательно прочтите этот раздел.

5.1 Перед установкой

Сплиттер 802.3at PoE+ PLANET разделяет питание и обеспечивает пропуск двух различных напряжений постоянного тока через двухрядный переключатель, напряжение и ток которых, указаны ниже:

Модель	POE-161S POE-162S
Двухрядный переключатель для выходного напряжения постоянного тока	5V DC/4.5A12V DC/2A	12V DC/2A24V DC/1A
Обычный режим 5V DC 12V DC

Держатель DC 2,5мм

Диаметр отверстия штекера

постоянного тока 802.3at

PoE + Splitter Coединитель

измеряет 2,5 мм.

POE-161S и POE-162S

обеспечивают 5B/12B

и 12В/24В постоянного

тока Выходная мощность

через установку

DIP-переключателя,

соответственно.

Примечание

Сплиттер с питанием от Ethernet PLANET и

Инжектор с питанием от Ethernet PLANET

(например, POE-161, POE-163 и POE-164)

могут устанавливаться в паре. Использование

Инжекторов PoE+ от сторонних производителей

допускается, только если эту устройства

соответствуют стандартам IEEE 802.3at.

5.2 становка устройства 802.3at

1. Инжектор с питанием от Ethernet также предоставляет возможность подключения устройств, не поддерживающих IEEE 802.3af/802.3at к оборудованию питания IEEE 802.3at, такому как Инжектор PoE+ или Сплиттер PoE+, как показано на картинке ниже.
    end

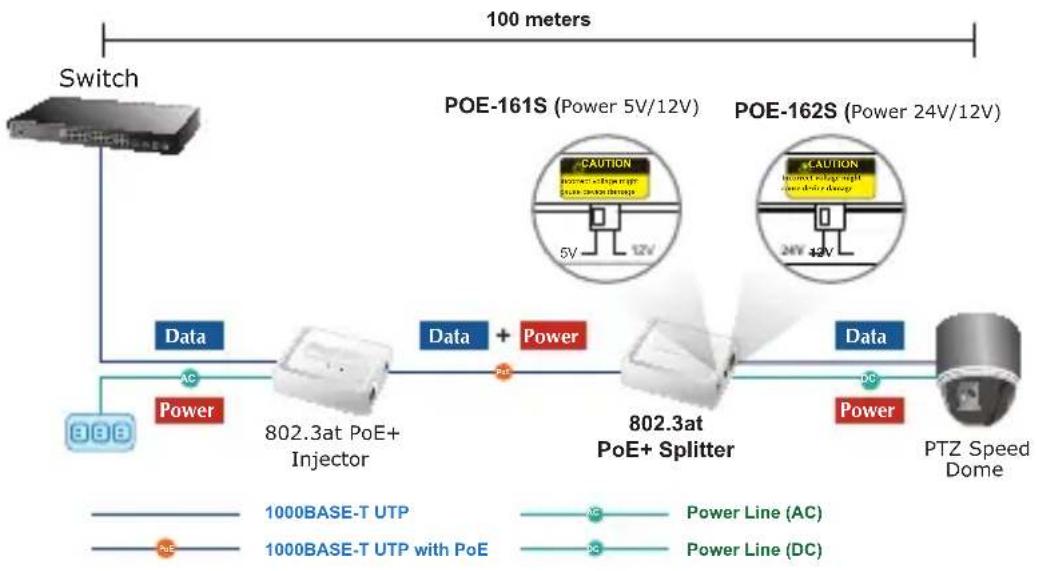

Рисунок 3: Подключение устройства IEEE 802.3at

Примечание

Со стандартами IEEE 802.3af/802.3at, 802.3at Сплиттер PoE+, также может работать с концевым коммутатором IEEE 802.3af/802.3at, подающим питание на контакты 1, 2 и 3, 6.

5.3 Установка 802.3at Инжектора PoE+ и 802.3at Сплиттера PoE+

Для удаленных устройств PoE или оборудования Ethernet, 80 Инжектор PoE+ и 802.3at Сплиттер PoE+ могут работать в чтобы обеспечивать питание постоянного тока для тех устро которые указаны в списке 802.3at Инжекторов PoE+ ниже:

Модель	СтандартПитания черезEthernet	Макс. вых.питаниечерезEthernet	Вход.питание	Пропускнаяскорость
РОЕ-161	IEEE 802.3at/af 30 Ватт	56В пост.тока	10/100/1000	Mbps
РОЕ-163	IEEE 802.3at/af 30 Ватт	54В пост.тока	10/100/1000	Mbps
РОЕ-164	IEEE 802.3at/af 30 Ватт	53В пост.тока	10/100Mbps

Шаги:

1. [Коммутатор и 802.3at инжектор PoE+] подключаются стандартным сетевым кабелем витой парой от коммутатора/рабочей станции к разъему «Ethernet» разъема 802.3at Инжектора PoE+ и 802.3at Инжектор PoE+ получает пита постоянного тока через подключенный адаптер питания.

2. [802.3at Инжектор PoE и 802.3at Сплиттер PoE+]

■ Подключите длинный кабель витая пара к разъему "Ethernet+DC" на 802.3at инжекторе PoE+ и к разъему "Ethernet+DC" (или "PoE IN") на 802.3at сплиттере PoE+.
■ На обоих устройствах загорятся светодиоды питания через Ethernet.

3. [802.3at Сплиттер PoE+]

■ Подключите кабель витая пара идущий от разъема "Ethernet" на 802.3at сплиттере PoE+ к разъему RJ45 на удаленном устройстве.
- Отрегулируйте соответствующее выходное напряжение постоянного тока и вставьте соответствующий штекер питания от "DC OUT" на 802.3at Сплиттере PoE+ в гнездо на удаленном устройстве.

    subgraph POE-161S (Power 5V/12V)
        H["CAUTION"] --> I["5V 12V"]
        J["POE-162S (Power 24V/12V)"]
    end

    subgraph POE-162S (Power 24V/12V)
        K["CAUTION"] --> L["24V 42V"]
    end

    M["3BB"] --> N["Power"]
    N --> O["802.3at PoE+ Injector"]
    O --> P["Data + Power"]
    P --> Q["802.3at PoE+ Splitter"]
    Q --> R["Data"]
    R --> S["PTZ Speed Dome"]

    style A fill:#f9f,stroke:#333
    style G fill:#ccf,stroke:#333

Рисунок 4: Подключение через инжектор PoE+ 802.3at и сплиттер PoE+ 802.3at

Примечание

Убедитесь, что выходное питание Сплиттера PoE+ соответствует необходимому перед тем, как подключать питание на устройство, в противном случае это может повредить удаленное устройство.

6. Характеристики продукта

Продукт POE-161S POE-162S
Аппаратные характеристики
Версия аппаратного обеспечения 2 1
Интерфейс	Выходной разъем «Data» (Данные)	1 x RJ45 STP
	Входной разъем "PoE (Data + Power)" (Питание через Ethernet (Данные+Питание))	1 x RJ45 STP
	Выходное гнездо питания постоянного тока	1
Светодиодный индикатор		Системный: Питание через Ethernet активно x 1 (Зеленый)
Сетевой кабель Витая пара Кат. 5/5e/6, до		100м (328 футов)
Скорость передачи данных 10/100/1000Mbps
Размеры (Ш x Д x В) 95 x 70 x 25 mm 95 x 70 x 25 mm
Вес 108g 111g
Питание через Ethernet
Стандарт PoE IEEE 802.3at/af Power over Ethernet/PD
Входное питание PoE IEEE 802.3at 52~56B пост.тока
Двухрядный переключатель		Выходное напряжение 5В/12В пост.тока	Выходное напряжение 12В/24В пост.тока
Количество устройств, на которые может подаваться питание		1	1
Соответствие стандартам
IEEE 802.3 10BASE-T Ethernet		■	■
IEEE 802.3u 100BASE-TX Fast Ethernet		■	■
IEEE 802.3ab 1000BASE-T Gigabit Ethernet		■	■
IEEE 802.3af Power over Ethernet		■	■
IEEE 802.3at Power over Ethernet Plus		■	■
Соответствие правилам		FCC Класс А, отметка CE
Окружающая среда
Рабочая температура		0 ~ 50 Градусов С
Температура хранения		-10 ~ 70 Градусов С
Влажность		5 ~ 95% (без конденсации)
