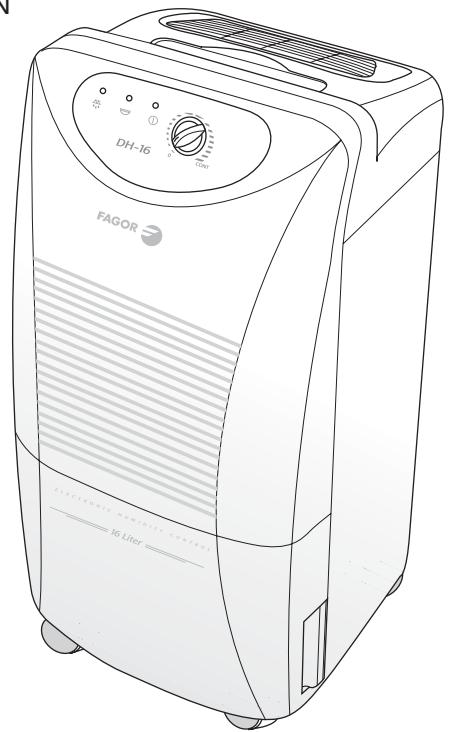

MANUAL DE USUARIO DH-16 FAGOR

N.I.F. F-20.020.517 - Bº. San Andrés, nº 18 • Apartado 49 - 20500 MONDRAGON (Guipúzcoa) ESPAÑA N.I.F. F-20.020.517 - Bº. San Andrés, nº 18 • Apartado 49 - 20500 MONDRAGON (Guipúzcoa) ESPAÑA Junio 2006 portada .qxd 5/6/06 10:55 Página 2

que son potenciales fuentes de peligro.

• La seguridad eléctrica del aparato se garantiza solamente en caso de que esté conectado a una instalación con toma de tierra.
• Desaconsejamos el uso de adaptadores, clavijas y/o cables de extensión. Si dichos elementos fueran indispensables, use sólo los que respeten las normas de seguridad vigentes, cuidando en no sobrepasar el límite de potencia indicado en el adaptador y/o en el cable de extensión.
• Este aparato debe utilizarse solo para uso domestico. Cualquier otro uso se considera inadecuado y peligroso.
• En caso de avería y/o mal funcionamiento del aparato, apagarlo y no tratar de arreglarlo. En caso de necesitar reparación dirigirse únicamente a un Servicio de Asistencia Técnico autorizado por el fabricante y solicitar el uso de recambios originales. De no respetar lo anteriormente indicado se pondrá en peligro la seguridad del aparato.
• El usuario no debe proceder a la sustitución del cable. En caso de que esté estropeado o haya que sustituirlo, dirigirse exclusivamente a un Servicio de Asistencia Técnico autorizado por el fabricante. No utilice el aparato con el cable o la clavija dañados.
• El fabricante no será responsable de daños que puedan derivar del uso inapropiado equivocado o poco adecuado o bien de reparaciones efectuadas por personal no cualificado.
• IMPORTANTE: No cubrir en ningún caso el aparato durante el funcionamiento porque se podría producir un sobrecalentamiento peligroso.

1. ESPECIFICACIONES TECNICAS

Tensión / Frecuencia 220V-240V~50Hz Potencia 360W Capacidad del depósito Temperaturas de trabajo

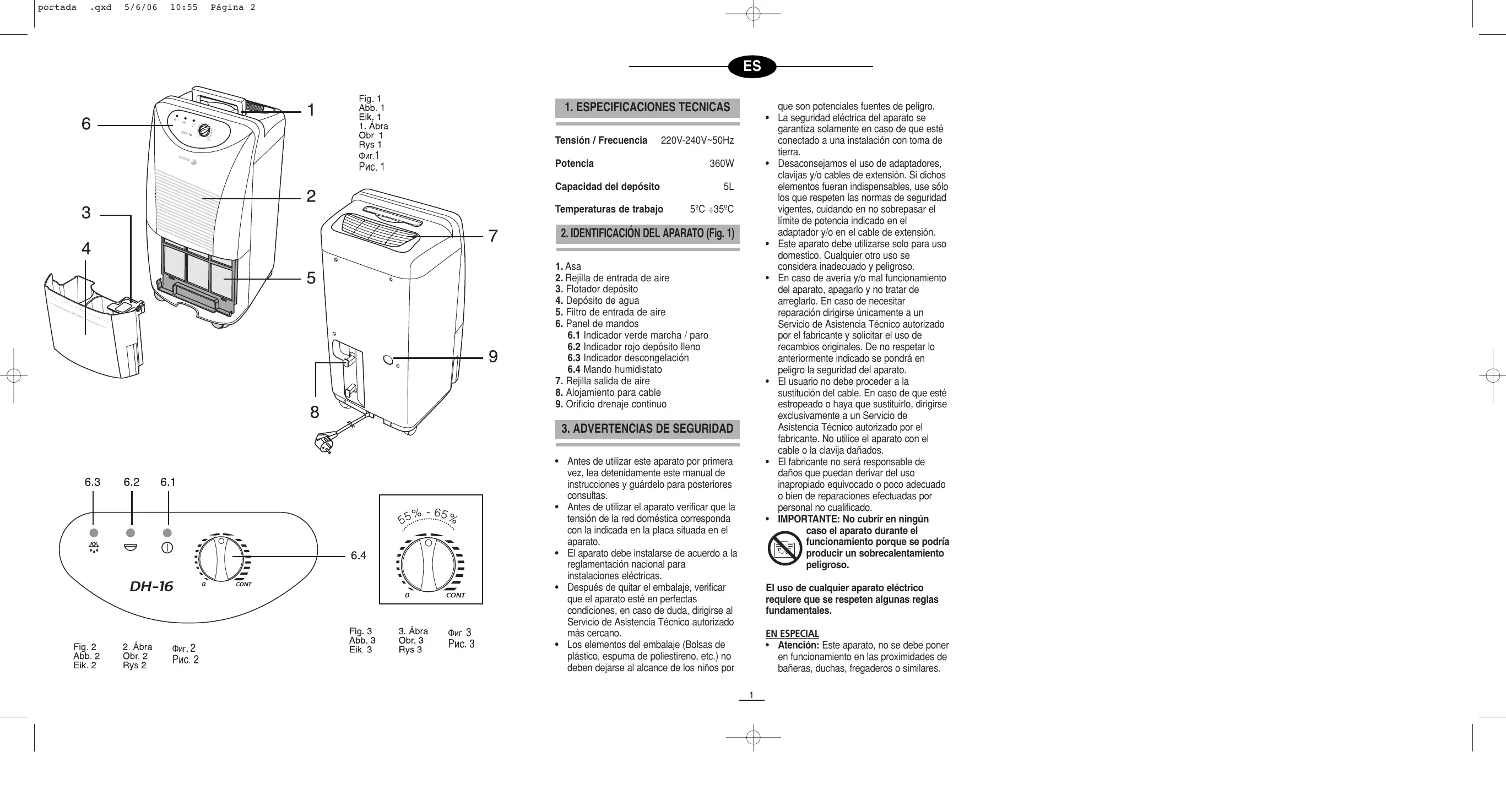

2. IDENTIFICACIÓN DEL APARATO (Fig. 1)

1. Asa

2. Rejilla de entrada de aire

3. Flotador depósito

4. Depósito de agua

5. Filtro de entrada de aire

6. Panel de mandos

6.1 Indicador verde marcha / paro

6.2 Indicador rojo depósito lleno

6.3 Indicador descongelación

6.4 Mando humidistato

7. Rejilla salida de aire

8. Alojamiento para cable

9. Orificio drenaje continuo

3. ADVERTENCIAS DE SEGURIDAD

• Antes de utilizar este aparato por primera vez, lea detenidamente este manual de instrucciones y guárdelo para posteriores consultas.
• Antes de utilizar el aparato verificar que la tensión de la red doméstica corresponda con la indicada en la placa situada en el aparato.
• El aparato debe instalarse de acuerdo a la reglamentación nacional para instalaciones eléctricas.
• Después de quitar el embalaje, verificar que el aparato esté en perfectas condiciones, en caso de duda, dirigirse al Servicio de Asistencia Técnico autorizado más cercano.
• Los elementos del embalaje (Bolsas de plástico, espuma de poliestireno, etc.) no deben dejarse al alcance de los niños por El uso de cualquier aparato eléctrico requiere que se respeten algunas reglas fundamentales. EN ESPECIAL
• Atención: Este aparato, no se debe poner en funcionamiento en las proximidades de bañeras, duchas, fregaderos o similares.

interior 5/6/06 11:35 Página 1

• No instale el aparato en las proximidades de fuentes de calor, o en espacios en los que el aire pueda contener gases, aceite o azufre, ni en áreas expuestas a radiaciones.
• No rociar el aparato con agua ni con líquidos inflamables.
• No manipulen el aparato con las manos mojadas.
• No encienda / apague el aparato enchufándolo / desenchufándolo.
• La alteración o la modificación de las características funcionales del aparato, pueden implicar un posible peligro.
• Desenchufe el aparato cuando no lo vaya a utilizar, antes de desplazarlo y antes de cualquier operación de mantenimiento o limpieza del mismo.
• Al desconectar la clavija nunca tire del cable.
• No coloque sobre el aparato objetos pesados o calientes.
• No permita que los niños manipulen o jueguen con el aparato.
• No introduzca objetos por las rejillas de entrada / salida de aire debido al peligro que puede suponer con el ventilador funcionando a alta velocidad.
• No cubra las rejillas de entrada y de salida de aire.
• No utilizar el aparato en habitaciones estrechas y herméticas.

• Si la temperatura ambiente es inferior a 5º C, la humedad absoluta será muy baja, por lo que no será necesario utilizar el deshumidificador.
• Cuando pare el aparato, espere unos 5 minutos para volverlo a poner en marcha.
• No introduzca ningún objeto en el depósito de agua ni vierta en él ningún líquido.

5. PANEL DE MANDOS (6) (FIG. 2)

6.1 Indicador verde marcha paro: Este

indicador se enciende cuando el aparato se pone en marcha y se apaga cuando el aparato se para.

6.2 Indicador rojo de depósito lleno:

Este indicador también permanece encendido cuando el depósito no está colocado o cuando no está colocado correctamente. Cuando este indicador se enciende el aparato se apaga.

6.3 Indicador de descongelación:

Cuando este indicador permanece encendido indica que el sistema interno de descongelación está actuando y el compresor permanece parado.

6.4 Humidistato: mando para la regulación

de la Humedad Relativa. Los valores de la regulación están comprendidos entre el 40% y el 80% HR 0 = Desconexión Cont = Posición de funcionamiento en continuo. La posición media (fig. 3) corresponde al 55%-65% HR

4. ADVERTENCIAS PARA UN

CORRECTO FUNCIONAMIENTO

• Coloque el aparato en una superficie plana y estable
• Para garantizar un correcto funcionamiento, se ha de mantener un espacio libre de al menos 50cm alrededor del aparato.
• Cerrar las puertas y ventanas de la habitación donde va a trabajar el aparato.
• Los límites de temperatura de la estancia para el funcionamiento del aparato son entre 5º C y 35º C. Si la temperatura está fuera de estos límites, compresor dejará de funcionar.

6. PUESTA EN MARCHA

Comprobar que el humidistato (6.4) está en la posición "0". Enchufar el aparato a la red. Comprobar que el indicador rojo de depósito lleno (6.2) está apagado. Orientar la rejilla de salida de aire (7) presionando sobre ella (Fig. 4) Girar el humidistato (6.4) a la posición "Cont" de funcionamiento continuo. El indicador de marcha / paro verde (6.1) se enciende. interior 5/6/06 11:35 Página 2 Mantener el humidistato (6.4) en esta posición hasta que la humedad relativa del ambiente descienda al nivel deseado. Entonces gire el humidistato (6.4) lentamente en sentido inverso justo hasta que el aparato pare y el indicador verde (6.1) se apague. En esta posición el aparato se pondrá en marcha y se detendrá automáticamente manteniendo el grado de humedad fijado. Las condiciones óptimas ambientales para el bienestar están entre 50% - 60% de humedad relativa.

4. Para parar al aparato girar el humidistato

(6.4) a la posición "0" y desenchufar de la red. Aviso: Si el grado de humedad prefijado es superior al grado de humedad del ambiente, el deshumidificador no funcionará.

Introducir a través del orificio perforado, el extremo del tubo de plástico y ajustarlo al racord de salida del agua de condensación ( Fig. 8). El otro extremo conducirlo a un desagüe. Colocar el depósito en su alojamiento para que el indicador rojo (6.2) se apague y el aparato funcione.

8. MANTENIMIENTO Y LIMPIEZA

Antes de realizar cualquier operación de mantenimiento y limpieza, desenchufar el aparato. Limpiar el exterior del aparato con un paño suave ligeramente humedecido. No rociar el aparato con agua ni disolventes o similares. No utilizar agentes abrasivos para la limpieza.

7. EVACUACION DEL AGUA DE

CONDENSACION Limpieza del filtro: El filtro debe limpiarse una vez por semana. Antes de sacar el filtro de su alojamiento, vacíe el depósito (Fig. 5). Para sacar el filtro de su alojamiento tire de él hacia abajo (Fig. 6). Puede aspirar la suciedad acumulada en el filtro con la aspiradora. Si la suciedad es muy intensa, puede lavarlo en agua tibia jabonosa. Aclararlo y esperar a que se seque completamente antes de volverlo a colocar en su alojamiento. No exponer el filtro a la acción de los rayos solares para secarlo. La salida del agua de condensación puede realizarse de dos formas: Depósito (4): El agua de condensación se recoge directamente en el depósito (4). Cuando el depósito se llena, se enciende el indicador rojo del panel de mandos (6.2) y el aparato se desconecta automáticamente. Es necesario vaciar el contenido del depósito y volverlo a colocar correctamente en su sitio (Fig. 4) para que el indicador rojo (6.2) se apague y el aparato vuelva a funcionar. Atención: No utilice el depósito para parar / encender el aparato, porque la puesta en marcha interrumpida del compresor podría dañarlo. Drenaje continuo (9) El agua de condensación puede ser conducida a un desagüe, a través del tubo de drenaje conectado a la salida del agua de condensación. Para ello proceda de la siguiente manera:

1. Sacar el depósito de su alojamiento

2. Perforar con un objeto afilado el orificio

de paso del tubo de drenaje (Fig. 7)

9. GUIA PARA LA SOLUCION

DE PROBLEMAS A continuación le sugerimos posibles causas que deberá verificar antes del llamar al Servicio de Asistencia Técnico. Si después de comprobar las indicaciones que damos no se consigue poner el aparato en marcha, le rogamos se ponga en contacto con el servicio de asistencia técnico. No realice ningún otro tipo de manipulación en el aparato, no trate de cambiar o reparar los componentes eléctricos. Si recurre al servicio de asistencia técnico en los casos que le exponemos a

interior 5/6/06 11:35 Página 3 continuación, tendrá que hacerse cargo de los gastos que se produzcan, incluso durante el período de vigencia de la garantía.

10. INFORMACIÓN PARA LA

CORRECTA GESTIÓN DE LOS

RESIDUOS DE APARATOS

ELÉCTRICOS Y ELECTRÓNICOS

El aparato no funciona

• ¿Esta flojo el enchufe?
• ¿Se ha fundido el fusible?
• ¿Ha habido un apagón?
• ¿Está bien colocado el depósito de agua?
• ¿Está lleno el depósito? Al final de la vida útil del aparato, éste no debe eliminarse mezclado con los residuos domésticos generales. Puede entregarse, sin coste alguno, en centros específicos de recogida, diferenciados por las administraciones locales, o distribuidores que faciliten este servicio. Eliminar por separado un residuo de electrodoméstico, significa evitar posibles consecuencias negativas para el medio ambiente y la salud, derivadas de una eliminación inadecuada, y permite un tratamiento, y reciclado de los materiales que lo componen, obteniendo ahorros importantes de energía y recursos. Para subrayar la obligación de colaborar con una recogida selectiva, en el producto aparece el marcado que se muestra como advertencia de la no utilización de contenedores tradicionales para su eliminación. Para mas información, ponerse en contacto con la autoridad local o con la tienda donde adquirió el producto. La capacidad de deshumidificación es baja
• ¿Está sucio el filtro de aire?
• ¿Es la temperatura de la habitación demasiado baja?
• ¿Está bloqueada la entrada o salida de aire?
• ¿Se ha seleccionado un grado de humedad superior al grado de humedad del ambiente? No alcanza el grado de humedad prefijado después de un largo período de funcionamiento
• ¿Se abre la puerta o la ventana con demasiada frecuencia?
• ¿Hay algún aparato que genere humedad?
• ¿Es la habitación demasiado grande? Hace demasiado ruido durante el funcionamiento
• ¿Es el suelo irregular o demasiado blando?
• ¿Está el aparato debidamente colocado?
