MANUAL DE USUARIO ASD 79 C HOTPOINT

Folleto de instrucciones SECADORA

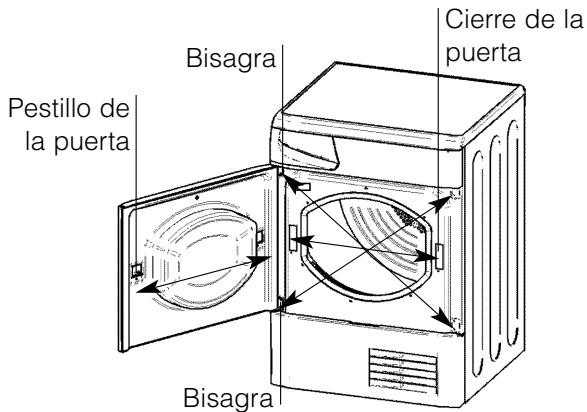

Instalación, 50 Instrucciones para invertir la puerta Dónde instalar la secadora Ventilación Evacuación del agua Conexiones eléctrica Antes de empezar a utilizar la secadora Descripción de la secadora, 51 Para abrir la puerta Características El panel de control Comienzo y programas, 52-54 ASD79C Seleccionar un programa Tabla de programas Controles La colada, 55-56 Clasificar la colada Etiquetas de recomendaciones durante el lavado de la ropa Prendas especiales Tiempos de secado Advertencias y recomendaciones, 57 Seguridad general Disposición Ahorro energético y respeto del medio ambiente Mantenimiento y cuidados, 58 Desconectar la electricidad Limpiar el filtro después de cada ciclo Vaciar el recipiente de agua después de cada ciclo Comprobar el tambor después de cada ciclo Limpiar la unidad del condensador Limpiar la secadora Resolución de problemas, 59 Servicio, 60 Piezas de repuesto ¡Guarde este manual de instrucciones a mano a fin de consultarlo cuando sea necesario. Llévelo con usted cuando se traslade, y, si vendiera este electrodoméstico o si lo pasa a terceros compruebe que este manual se incluya con la secadora de forma que el nuevo propietario quede informado acerca de las advertencias y recomendaciones, además del funcionamiento de la secadora. ¡Lea estas instrucciones detenidamente; las páginas que aparecen a continuación contienen información importante sobre la instalación, además de recomendaciones sobre el funcionamiento del electrodoméstico.

Dónde instalar la secadora Evacuación del agua Instale la secadora lejos de estufas, calentadores o cocinas, ya que las llamas pueden dañar el electrodoméstico. Si va a instalar el espacio mínima 10 mm electrodoméstico debajo de una encimera, asegúrese de dejar un espacio de 10 mm entre la parte superior y espacio mínima 15 mm cualquier otro objeto que vaya encima o sobre la máquina y un espacio de 15 mm entre los costados y el mobiliario lateral o paredes. Esto asegura la correcta circulación de aire. Asegúrese que los respiraderos traseros no estén obstruidos.

Ventilación Cuando la secadora está en uso, debe haber una ventilación adecuada. Asegúrese que coloca la secadora en un lugar que no tenga humedad y con una circulación de aire adecuada. El flujo de aire alrededor de la secadora es esencial para condensar el agua producida durante el lavado, la secadora no funcionará eficazmente en un espacio cerrado armario. ! No es aconsejable instalar la secadora en un armario y bajo ningún concepto debe instalarse detrás de una puerta con un mecanismo de seguridad con bloqueo, una puerta corredera o una puerta con una bisagra colocada en el lado opuesto a la de la puerta de la secadora. ¡ Si utiliza la secadora en un cuarto pequeño o frío podría experimentarse condensación. Instrucciones para invertir la puerta Bisagra Cierre de la puerta Pestillo de la puerta Bisagra La puerta de la secadora es reversible y puede cambiarse con suma facilidad. Cambie diagonalmente los soportes con bisagras y los tornillos de sujeción. Cambie el pestillo de la puerta con las placas de sujeción contrarias (véase el diagrama a continuación).

Si la secadora está instalada cerca de un desagüe, el agua puede evacuarse por este desagüe. Esto evita la necesidad de vaciar el recipiente de agua. Si la secadora se apila sobre una lavadora o se instala junto a ella puede compartir el mismo desagüe. El desagüe debe estar a menos de 1 m desde la parte inferior de la secadora. Quite la sujeción y la manguera de la posición indicada (véase el diagrama). Quite la sujeción y la manguera de aquí... Coloque una manguera de la ...coloque la nueva longitud adecuada en la nueva manguera y vuelva a posición (véase el diagrama) y poner la sujeción aquí vuelva a colocar la sujeción. ! Asegúrese de que la manguera no queda aplastada o retorcida cuando la secadora esté en su ubicación final. Conexiones eléctricas Compruebe lo siguiente antes de introducir el enchufe en la toma eléctrica: El enchufe debe llevar conexión a tierra. El enchufe debe tener la capacidad suficiente para soportar la máxima potencia de los electrodomésticos, lo que se indica en la matrícula (véase Descripción de la secadora). El voltaje de potencia debe encontarse dentro de los valores indicados en la matrícula (véase Descripción de la secadora). La toma debe ser compatible con el enchufe de la secadora. Si este no es el caso, cambie el enchufe o la toma. ¡La secadora no debe instalarse en el exterior, incluso si el espacio destinado a estos efectos está resguardado. Puede ser muy peligroso si está expuesta a la lluvia o tormentas. ¡Una vez instalada, el cable eléctrico y el enchufe de la secadora deben estar al alcance de la mano. ¡No utilice cables alargadores. ¡El cable de alimentación no debe estar ni doblado ni torcido. ¡Debe comprobarse periódicamente el cable de la fuente de alimientación y cambiarse con un cable especialmente preparado para esta secadora e instalarse únicamente por técnicos autorizados (véase Servicio). Los cables de alimentación nuevos o más largos pueden adquirirse adicionalmente de distribuidores autorizados. ¡El fabricante declina toda responsabilidad en caso de no seguirse alguna de estas normas. ¡En caso de cualquier duda consulte con un electricista cualificado. Antes de empezar a utilizar la secadora Una vez haya instalado la secadora y antes de utilizarla, limpie el interior del tambor para retirar el polvo que haya podido acumularse durante el transporte. Descripción de la secadora Para abrir la puerta Características

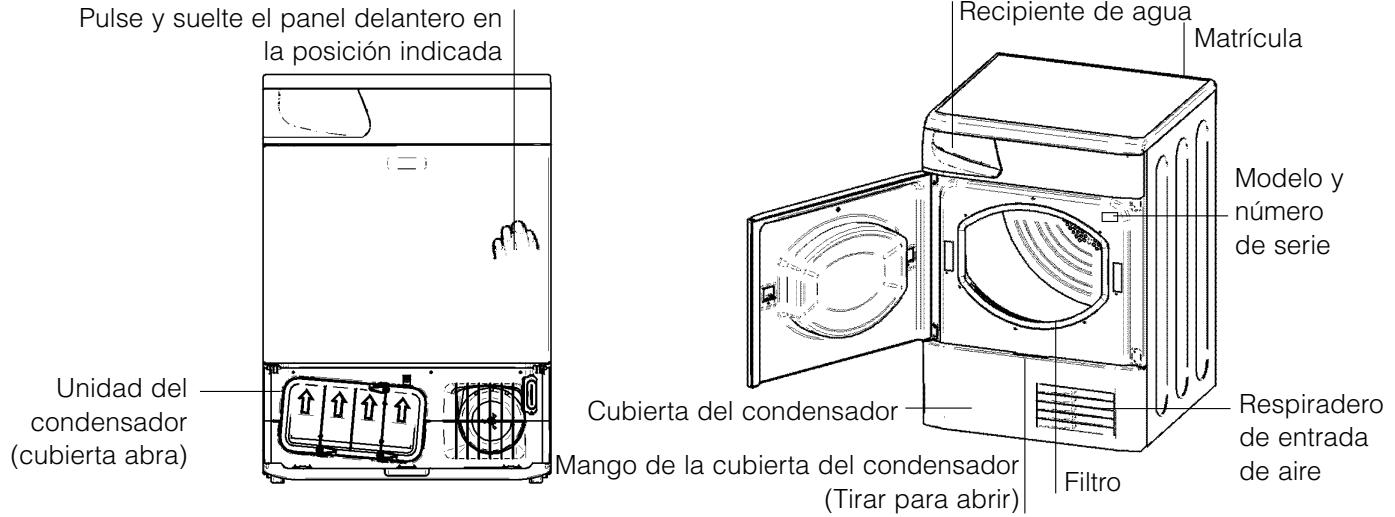

Recipiente de agua Pulse y suelte el panel delantero en la posición indicada Matrícula Modelo y número de serie Unidad del condensador (cubierta abra) Cubierta del condensador Mango de la cubierta del condensador (Tirar para abrir) Panel de control Pantalla de visualización de tiempo e iconos Guía de secado Botones de OPCIÓN El botón INICIO/CANCELAR inicia un programa seleccionado. Cuando pulse este botón escuchará un breve pitido, y los iconos de estado parpadearán para confirmar la acción. Si no ha programado un programa, el zumbador emitirá cuatro pitidos electrónicos. Cuando un programa está funcionando, al mantener pulsado este botón se oirá un pitido prolongado, tras lo cual el programa quedará cancelado y la secadora se parará (véase Comienzo y Programas). Botones e iconos de OPCIÓN: estos botones permiten elegir las opciones disponibles del programa seleccionado (véase Controles). Los iconos indican que la opción ha sido seleccionada. La Guía de secado le permite consultar una tabla fácil de usar de tipos de tejido y capacidades de carga. El icono Vaciado agua indica que debe vaciarse el depósito de agua. Cuando parpadea indica que el depósito está lleno. El icono tardará unos segundos en apagarse después de reemplazar el recipiente de agua vacío. La secadora debe estar funcionando para que suceda esto (véase Controles). Nota: Si se llena el recipiente de agua, se ilumina el icono, se apaga el calor y su ropa no se secará. Botón INICIO/CANCELAR Filtro Respiradero de entrada de aire Luz de Encendido/Apagado Botón de ENCENDIDO/APAGADO Botones de SELECCIÓN de PROGRAMAS El icono Filtro Limpio recuerda que debe limpiar el filtro cada vez que utilice la secadora (véase Mantenimiento). El indicador de Encendido/Apagado indica que la secadora está en uso o lista para seleccionar un programa. El botón de ENCENDIDO/APAGADO : Si la secadora está funcionando y se pulsa este botón, la secadora se parará. Al pulsarlo de nuevo, la secadora se pone en marcha de nuevo. Si no ha abierto la puerta, pulse el botón INICIO para continuar. Los iconos de Estado : indican el estado del programa. Muestran cada fase del programa mediante el encendido del icono correspondiente: Pre-Antiarrugas , Secado Secado en frío y Post-Antiarrugas (véase Comienzo y Programas). Los botones de SELECCIÓN de PROGRAMAS configuran el programa: pulse el botón correspondiente al programa que desea seleccionar (véase Comienzo y Programas).

Comienzo y Programas

Seleccionar un programa

Enchufar la secadora a la toma eléctrica. Clasifique la colada según la clase de tejido (véase La colada). Abra la puerta y asegúrese que el filtro está limpio y en posición y que el recipiente de agua está vacío e instalado (véase Mantenimiento). Cargue la máquina y asegúrese que no haya ninguna prenda atrapada en el cierre de la puerta. Cierre la puerta. Si la luz de Encendido/Apagado no se enciende: Pulse el botón de Encendido/Apagado Pulse el botón del Programa correspondiente al tipo de tejido que vaya a secar. Consulte la tabla Programas (véase Programas) y las indicaciones para cada tipo de tejido (véase La colada). Elija la opción Secado Temporizado o Niveles de Secado. - Si elije Secado Temporizado, pulse y suelte el botón Temporizado hasta que aparezca en la pantalla el tiempo deseado, o… - Para cambiar la opción predeterminada de secado, pulse y suelte el botón Niveles de Secado hasta que se indique el nivel deseado. ! Si desea más información, consulte la tabla de Programas. Fije un tiempo de demora y otras opciones si fuera necesario.

Si desea seleccionar el sonido del zumbador, al final del programa, pulse el botón Opción ALARMA Pulse el botón de INICIO para empezar. La pantalla indicará el tiempo estimado hasta el final del programa. Durante el programa de secado, usted puede comprobar la colada y sacar las prendas que ya se han secado mientras el resto continúa secándose. Cuando vuelva a cerrar la puerta, pulse el botón de INICIO a fin de Empezar a secar de nuevo Durante los últimos minutos de los Programas de secado, antes de completarse el programa, la secadora realiza una secuencia de SECADO EN FRÍO (los tejidos se enfrían), que siempre debe dejar que termine. El zumbador (si se ha seleccionado la Opción Alarma) le avisará cuando se ha completado el programa, en la pantalla aparecerá indicado Abra la puerta, saque la ropa, limpie el filtro y vuelva a colocarlo. Vacíe el recipiente de agua y vuelva a instalarlo (véase Mantenimiento). Si se ha seleccionado la Opción Post-Antiarrugas del secado y no saca la colada inmediatamente, la secadora se pondrá en funcionamiento ocasionalmente durante 10 horas, o hasta que abra la puerta. Desenchufe la secadora. Programa de planchado fácil “Planchado fácil” es un programa corto de 10 minutos (8 minutos de calor seguido de 2 minutos de secado en frío) que ahueca las fibras de la ropa que se ha dejado en la misma posición/lugar durante un largo periodo de tiempo. El ciclo relaja las fibras y facilita el planchado y el doblado de la ropa. ¡ “Planchado fácil” no es un programa de secado y no debe utilizarse para prendas mojadas. Para obtener los mejores resultados:

1. No cargue más que la capacidad máxima. Estos números se refieren al peso de la ropa en seco:

Tejido Carga máxima Algodón y mezclas de algodón 2,5 kg Sintéticos 2 kg Dril de algodón 2 kg

2. Vacíe la secadora inmediatamente después de que haya finalizado el programa, cuelgue, doble o

planche las prendas y guárdelas en el armario. Si esto no es posible repita el programa. El efecto de “planchado fácil” varía de un tejido a otro. Funciona bien con tejidos tradicionales como algodón o mezclas de algodón, y menos bien con tejidos acrílicos y materiales como Tencel®. Programa de lana Éste es un programa para secar de forma segura las prendas que llevan el símbolo Puede utilizarse para cargas de hasta 1 kg (aproximadamente 3 chalecos). Recomendamos que dé la vuelta a las prendas del revés antes de secarlas. Este programa tardará de 60 minutos, sin embargo, puede tardar más tiempo dependiendo del tamaño y de la densidad de la carga y de la velocidad de centrifugado de la lavadora. Las cargas que se secan utilizando este programa, normalmente están listas para usarlas, sin embargo, con algunas prendas de más peso es posible que los extremos estén húmedos. Deje que estas prendas terminen de secarse naturalmente ya que si se secan demasiado pudri’an estropearse. ¡ A diferencia de otros materiales, el mecanismo del encogimiento de la lana es irreversible, es decir, no volverá a estirarse a su tamaño y forma original ! ¡ Este programa no es apto para prendas acrílicas !

El ciclo de secado para lana de esta secadora ha sido aprobado por The Woolmark Company para secar prendas que lleven etiquetas Woolmark las cuales incluyan que se pueden lavar y secar a máquina, siempre que el secado de las prendas se haga según las instrucciones de las etiquetas y las indicadas por el fabricante de esta secadora (M0616). Este es el primero y el único ciclo de secado para lana aprobado por The Woolmark Company.

Comienzo y Programas Programas ! Si la luz de Encendido/Apagado no está encendida, pulse el botón de ENCENDIDO/APAGADO continuación, seleccione el programa. Programa Qué hace... Qué programa... Nota: Algodón Seca las prendas de Mucho calor algodón con mucho calor

1. Pulse el botón Algodón - mucho calor

2. Seleccione la opción Temporizado

Automático - Si elige la opción Secado Temporizado véase abajo, o… - Para cambiar la opción predeterminada de secado, pulse y suelte el botón de Niveles de Secado hasta que aparezca en la pantalla el nivel deseado.

3. Seleccione cualquier opción, si procede.

4. Pulse el botón de INICIO

Algodón Poco calor Seca las prendas de algodón con poco calor Sintéticos Seca las prendas

1. Pulse el botón Sintéticos

sintéticas con mucho calor 2. Seleccione la opción Temporizado

1. Pulse el botón Algodón - poco calor

2. Seleccione un tiempo de secado

(véase Temporizado abajo).

Automático - Si elige la opción Secado Temporizado véase abajo, o… - Para cambiar la opción predeterminada de secado, pulse y suelte el botón de Niveles de Secado hasta que aparezca en la pantalla el nivel deseado.

3. Seleccione cualquier opción, si procede.

4. Pulse el botón de INICIO

Woolmark Opciones disponibles: Alarma , Inicio temporizado Pre-Antiarrugas Post-Antiarrugas

Opciones de secado Automático Listas para planchar Listas para colgar : predeterminada Listas para usar Opciones disponibles: véase Temporizado abajo. Opciones disponibles: Alarma , Inicio temporizado Pre-Antiarrugas Post-Antiarrugas

Opciones de secado Automático Listas para planchar Listas para colgar : predeterminada Listas para usar Opciones disponibles:

1. Pulse el botón Lana

2. Seleccione la Opción Alarma, si procede Alarma

3. Pulse el botón de INICIO

Seca las prendas de lana (véase la página anterior).

y, a Seca la ropa con el ajuste Poco calor , dejándolas listas para usar.

1. Pulse el botón Delicadas

2. Si lo desea, seleccione un programa

Temporizado (véase Temporizado abajo). De lo contrario, la opción predeterminada es Automático

2. Seleccione cualquier opción, si procede.

3. Pulse el botón de INICIO

(por ejemplo, fibras acrílicas) Es un programa automático Opciones disponibles: Alarma , Inicio temporizado Pre-Antiarrugas Post-Antiarrugas

La opción predeterminada es Automático AIREADO Programa de 20 minutos que 1. Pulse el botón Aireado Opciones disponibles: airea la ropa con aire frío. Se 2. Seleccione la Opción Alarma, si procede Alarma utiliza también para enfriar las 3. Pulse el botón de INICIO prendas calientes Planchado fácil Breve programa (unos 10 minutos) que ablanda las fibras de las prendas y las deja listas para planchar. ¡ No es un programa de secado

1. Pulse el botón Planchado fácil

2. Seleccione la Opción Alarma, si procede (véase la página anterior) !

3. Pulse el botón de INICIO

Opciones disponibles: Alarma Temporizado 1.Pulse y suelte el botón Temporizado hasta que en la pantalla aparezca la opción de su preferencia. Cada vez que pulse avanza

a continuación, vuelve a repetirse. 2:00 ó 2:20 Horas: Minutos) El ajuste de la temperatura ● La opción Delicadas tiene una duración máxima de dependerá del tejido ● Si se muestra en podrá seleccionado: seleccionar la opción Automático La pantalla indicará caso de que cambie de opinión. Utilice siempre la opción de Secado temporizado para cargas de menos de 1 kg, o bien si prefiere un (0:20, 0:40, resultado de secado 1:00, 1:20, 1:40, diferente Secado temporizado POCO CALOR MUCHO CALOR según proceda

Consulte los tiempos de secado recomendados (véase La Colada). Los últimos 10 minutos de estos

2. Seleccione cualquier opción, si procede. programas corresponden al

3. Pulse el botón de INICIO

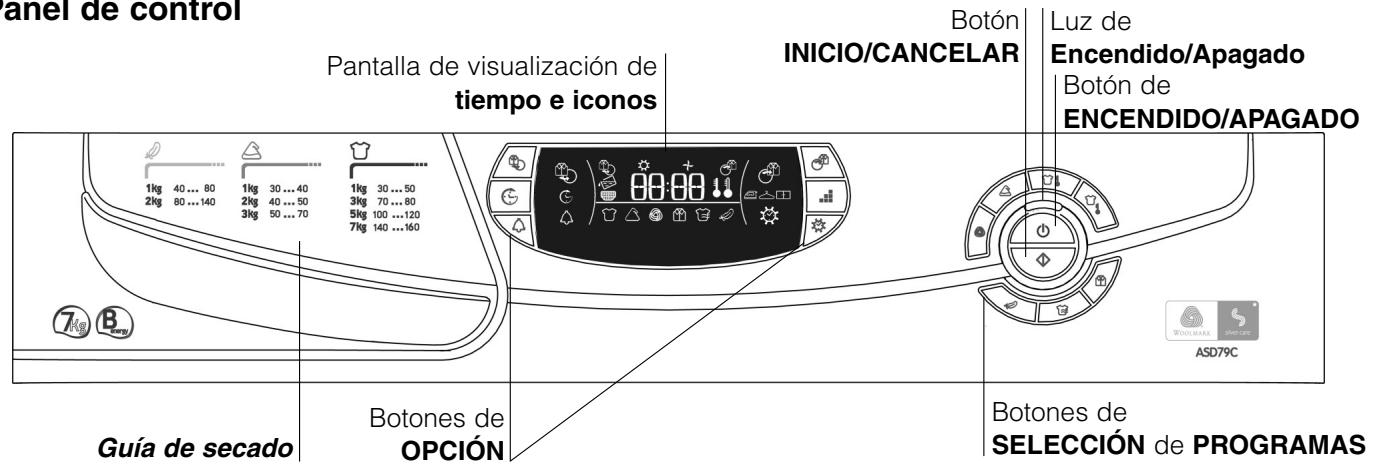

Comienzo y Programas Controles

! Advertencia : tras pulsar el botón de INICIO, no es posible cambiar el programa. ! Botón ENCENDIDO/APAGADO : pulse este botón para interrumpir temporalmente el programa. Vuelva a pulsarlo para reanudarlo. Si abrió la puerta, deberá pulsar primero el botón INICIO para reiniciar el programa. ! Botón INICIO/CANCELAR : pulse este botón durante unos instantes para cancelar el programa. En tal caso, en la pantalla aparecerá indicado

Botones e iconos de OPCIÓN Estos botones se utilizan para ajustar el programa seleccionado a sus necesidades. Antes de poder seleccionar una opción, deberá previamente haber seleccionado un programa utilizando un botó de selección de programa. No todas las opciones están disponibles para todos los programas (véase Comienzo y Programas). Si una opción no está disponible y pulsa el botón correspondiente, el zumbador emitirá cuatro pitidos. Si la opción está disponible, se oirá un pitido y se encenderá el icono de la opción para confirmar la selección. Temporización (Inicio Retardado) El inicio de algunos programas (véase Comienzo y Programas) puede retrasarse hasta un máximo de 18 horas.Asegúrese de que el depósito de agua está vacío antes de programar un inicio con retardo. Para seleccionar esta opción, pulse el botón Termporización. En la pantalla indicará y se iluminará el icono TEMPORIZACIÓN . Vuelva a pulsarlo y seleccionará 1 hora de retraso; la pantalla indicará , Cada vez que pulse el botón se sumará 1 hora más. Cuando la pantalla indique si vuelve a pulsar el botón la pantalla mostrará y, tras unos segundos, se cancelará la temporización. Pre-Antiarrugas Esta opción sólo estará disponible si se ha seleccionado un inicio temporizado. Este programa mueve las prendas cada tanto, durante el período previo al inicio del secado, para ayudar a impedir la formación de arrugas. Alarma Esta opción, disponible en todos los programas, permite que el zumbador emita una señal al final del ciclo de secado, que tiene por objeto recordarle que las prendas ya pueden retirarse. Pulse el botón, y el icono indicará que la opción ha sido seleccionada. Post-Antiarrugas Si esta opción está disponible, al seleccionarla la secadora moverá las prendas ocasionalmente al final de los ciclos de secado y secado en frío, con el objeto de evitar que se arruguen en caso de que no sea posible retirarlas inmediatamente después de concluido el programa.

PANTALLA La pantalla indica cuánto tiempo falta para que se inicie un programa (en el caso de un inicio temporizado), o bien cuánto tiempo falta para que concluya un programa de secado. En el caso de la temporización, muestra el tiempo en horas, que resta para el inicio. El icono TEMPORIZACIÓN parpadeará después de pulsar el botón INICIO.

El tiempo restante de un programa se va mostrando en horas y minutos, (incluyendo la fase de secado en frío), también se indica el ajuste de calor MUCHO POCO Si se seleccionan programas temporizados, el tiempo indicado es el tiempo real restante. Al seleccionar un programa automático, el tiempo indicado es una estimación del tiempo restante. Al seleccionar el programa, la pantalla mostrará el tiempo necesario para secar una carga completa. Transcurridos unos 10 minutos, el controlador hará una estimación más aproximada del tiempo del ciclo. Los dos puntos situados entre horas y minutos parpadearán para indicar la cuenta atrás. Una vez que el programa haya concluido la fase de secado en frío, en la pantalla aparecerá el texto Asimismo, la pantalla indica si existe algún problema con la secadora. En tal caso mostrará una F, seguida del número de código de fallo (véase Resolución de problemas).

Icono vaciado agua / recipiente (Si ha conectado los tubos de la secadora a un desagüe, esta icono puede ignorarse, puesto que no es necesario vaciar el depósito de agua). Cuando este icono está encendido (sin parpadear) le recuerda que tiene que vaciar el depósito del agua. Si el depósito del agua se llena durante un programa, el calentador se apaga y la secadora realiza una fase de Secado en frío y, finalmente, el icono parpadeará y sonará el zumbador. A continuación, la secadora parará, todos los iconos de estado se iluminarán y el icono de vaciar agua parpadeará. Debe vaciar el depósito de agua y reiniciar la secadora o la ropa no se secará. Tras reiniciar la secadora, el icono tardará unos cuantos segundos en apagarse. Para evitarlo, vacíe siempre el depósito de agua cada vez que utilice la secadora (véase Mantenimiento). Apertura de la puerta Si se abre la puerta durante un programa, la secadora parará y se producirá lo siguiente: Los 4 iconos de estado se iluminarán. Durante una fase temporizada, la temporización continuará su cuenta regresiva. Para reanudar el programa temporizado debe pulsar el botón de inicio. Los iconos de estado cambiarán para indicar el estado actual. Durante la parte de secado del programa, los dos puntos de la pantalla dejarán de parpadear para indicar que se ha interrumpido la cuenta atrás. Para reanudar el programa debe pulsar el botón INICIO Los iconos de estado cambiarán para mostrar el estado actual, los dos puntos parpadearán y la cuenta atrás continuará. Durante los programas Aireado y Secado en frío, así como en la fase Post-Antiarrugas, el programa finalizará y la pantalla indicará

Nota En caso de producirse un corte de electricidad o de haber apagado o desenchufado la secadora, pulse el botón de INICIO y el programa se reanudará.

La colada Etiquetas de recomendaciones durante el lavado de la ropa Clasificar la colada

• Compruebe los símbolos en las etiquetas de la ropa a fin de asegurar que los artículos pueden secarse con calor.
• Clasificar la colada por tipo de tejido.
• Vaciar los bolsillos y comprobar los botones.
• Cerrar las cremalleras y los corchetes y atar los cinturones y cordones sueltos.
• Escurra las prendas a fin de eliminar la mayor cantidad agua como sea posible. ¡ No meter ropas muy mojadas en la secadora. Lea siempre las etiquetas de la prenda, especialmente cuando se sequen con calor por primera vez. Los símbolos que aparecen a continuación son los más comunes: Puede secarse con calor No secar con calor Secar con calor a una temperatura alta Tamaño máximo de la carga No cargue más que la capacidad máxima. Estos números se refieren al peso de la ropa en seco: Fibras naturales: 7 kg máx. Fibras sintéticas: 3 kg máx. ¡ NO cargar demasiado la secadora ya que esto podría dar como resultado un rendimiento de secado reducido. Carga típica Nota: 1kg = 1000g Ropa Blusa Camiseta 150 g 100 g 500 g 350 g 700 g 1000 g 300 g 200 g 125 g Artículos domésticos Funda de duvet de algodón (Doble) Otro Mantel grande Mantel pequeño Paño de cocina Toalla de baño Toalla de mano Sábana doble Sábana individual 1500 g 1000 g 700 g 250 g 100 g 700 g 350 g 500 g 350 g Vestido Vaqueros 10 pañales Camisa de algodón Otro de algodón Otro de algodón Otro Secar con calor a una temperatura baja Artículos que no son aptos para secarse con calor
• Artículos que contienen goma o materiales similares a la goma o películas plásticas (almohadas, cojines, o prendas impermeables de PVC), cualquier otro artículo inflamable u objetos que contengan sustancias inflamables (toallas manchadas de laca para el cabello).
• Fibras de vidrio (ciertos tipos de cortinas).
• Artículos que se han limpiado en seco.
• Artículos con el código ITCL (véase Prendas especiales). Éstas pueden limpiarse en casa con productos especiales de limpieza en seco para usar en casa. Siga las instrucciones cuidadosamente.
• Artículos grandes y voluminosos (edredones, sacos de dormir, almohadas, cojines, sobrecamas grandes, etc). Éstos se agrandan cuando se están secando y evitarán el flujo de aire por la secadora. Al final de un ciclo de secado, es posible que las prendas de algodón estén todavía húmedas si agrupó algodones y sintéticos juntos. Si sucediese esto, dele un tiempo corto de secado. Nota: Los últimos 10 minutos del tiempo que se haya fijado son para el secado en frío. Tenga esto en cuenta, ya que esta fase no secará las prendas.

Mantas y sobrecamas: Los artículos acrílicos (Acilan, Courtelle, Orion, Dralón) deben secarse teniendo especial cuidado y en ajuste POCO calor. Evite secarlos durante mucho tiempo. Sequedad: Si va a planchar algunas de las prendas, puede sacarlas mientras están un poco húmedas. Otras pueden dejarse más tiempo si necesita que se sequen completamente.

Temperatura de la habitación: Si la habitación en la que se ha instalado la secadora es fría, la secadora tardará más tiempo en secar la ropa.

Volumen: algunos artículos voluminosos pueden secarse con calor teniendo cuidado. Sugerimos que saque estos artículos varias veces, los sacuda y los vuelva a meter en la secadora hasta que finalice el programa. Prendas plisadas o arrugadas: lea las instrucciones de secado del fabricante incluidas con la prenda. Artículos almidonados: no seque estos artículos con otras prendas no almidonadas. Asegúrese que se retira la mayor cantidad posible de la solución de almidón de la carga antes de introducir las prendas en la secadora. No secar demasiado: El almidón puede tener una apariencia polvorienta y dejar la ropa sin vida, lo que hace inútil utilizar almidón. ¡ No seque la ropa en exceso. Todos los tejidos contienen una cantidad pequeña de humedad natural, lo que los mantiene suaves y huecos. Tiempos de secado Los tiempos son aproximados y pueden variar dependiendo de:

La cantidad de agua retenida en la ropa después del ciclo de centrifugado: las toallas y las prendas delicadas retienen mucha agua.

Tejidos: las prendas del mismo tejido pero con diferente textura y espesor es posible que no tengan los mismos tiempos de secado.

La tabla (véase abajo) indica el tiempo de secado APROXIMADO en Horas : Minutos, tal y como pueden verse en la pantalla. El tiempo también se indica en Minutos sólo a efectos de referencia. El tiempo indicado corresponde a los programas Automático y Listas para usar. También se muestran las opciones de Secado temporizado, para facilitarle la selección de la opción adecuada. Cantidad de colada: las prendas sencillas o las cargas pequeñas pueden tardar más tiempo en secarse. Media carga Algodones Mucho calor Los pesos se refieren a prendas secas: 1 kg Duración automática 0:30 - 0:50 Minutos automática

2:00 ó 2:20 2:20 Tiempos de secado a 800-1000 rpm en la lavadora Sintéticos Mucho calor Carga entera Media carga 1 kg 2 kg 3 kg Duración automática 0:30 - 0:40 0:40 - 0:50 1:10 - 1:30 Minutos automática

0:40 ó 1:00 0:40 ó 1:00 0:50 ó 1:00 ó 1:20 Ajuste de Secado temporizado Tiempos de secado con centrifugado reducido en la lavadora Media carga Delicatas (Acrílicos) Duración automática Poco calor Minutos automática Ajuste de Secado temporizado 2 kg 0:40 - 1:20 1:20 - 2:20

0:40 ó 1:00 ó 1:20 Tiempos de secado con centrifugado reducido en la lavadora

1:20 ó 1:40 ó 2:00 ó 2:20 Advertencias y recomendaciones ¡ El electrodoméstico ha sido diseñado y fabricado según las normas internacionales de seguridad. Por razones de seguridad le comunicamos las siguientes advertencias. Por favor, léalas con atención. Seguridad general

Esta secadora ha sido diseñada para uso doméstico y no profesional. No tocar el electrodoméstico con los pies descalzos o con las manos o pies mojados. Desenchufar la máquina tirando del enchufe, no del cable. Los niños no deben encontrarse cerca de la secadora mientras se está utilizando. Después de utilizar la secadora, desenchúfela. Mantenga la puerta cerrada a fin de asegurar que los niños no puedan utilizarla como un juguete. El electrodoméstico debe instalarse correctamente y disponer de la ventilación adecuada. La entrada de aire en la parte delantera de la secadora y el respiradero trasero, detrás de la secadora, nunca deben estar obstruidos (véase Instalación). Nunca utilice la secadora sobre alfombras en las que la altura del pelo evitaría que el aire se introdujera en la secadora por la base. Compruebe que la secadora esté vacía antes de cargar la colada. La parte de atrás de la secadora puede estar muy caliente. Nunca la toque mientras está funcionando. No utilice la secadora a menos que el filtro, el recipiente de agua y el condensador estén correctamente instalados (véase Mantenimiento). No utilice suavizante en la secadora; añada el suavizante al último aclarado de la lavadora. No cargue la secadora demasiado (véase La colada para las cargas máximas). No cargue prendas que estén muy mojadas. Seque las prendas únicamente si se han lavado con detergente y agua, se han aclarado y centrifugado. Existe el peligro de incendio si se secan artículos que NO se han lavado con agua. Compruebe detenidamente todas las instrucciones que se ofrecen en las etiquetas de las prendas (véase La colada). No seque prendas que hayan sido tratadas con productos químicos. Nunca seque prendas que se hayan ensuciado con sustancias inflamables (aceite de cocinar, acetona, alcohol, petróleo, queroseno, quitamanchas, aguarrás, ceras, decapantes de cera o sprays para el cabello), a menos que las haya lavado en agua caliente con una cantidad adicional de detergente. No seque artículos ni prendas de goma o con refuerzos de goma, almohadas con goma espuma, espuma (espuma de látex), goma, plástico, gorros de baño, tejidos impermeables, pañales tipo braguita ni forros de pañales, polietileno ni papel. No seque artículos grandes o muy voluminosos. No seque fibras acrílicas a altas temperaturas. Complete todos los programas con la fase de secado en frío. No desconecte la secadora cuando los artículos en su interior están todavía calientes. Limpie el filtro cada vez que use la secadora (véase Mantenimiento). Vacíe el recipiente de agua después de cada uso (véase Mantenimiento). Limpie la unidad del condensador después de intervalos periódicos (véase Mantenimiento). No permita que se acumulen pelusas cerca de la secadora. Nunca suba encima de la secadora ya que podría ocasionar daños. Siga siempre las normas y los requerimientos eléctricos (véase Instalación). Compre siempre piezas de repuesto y accesorios originales (véase Servicio). ! ADVERTENCIA: Nunca pare la secadora antes de terminar el ciclo de secado a menos que saque inmediatamente todos los artículos y los extienda para que se disipe el calor.

Información sobre reciclado y disposición Como parte de nuestro compromiso continuo por ser responsables con el medio ambiente, nos reservamos el derecho de utilizar componentes reciclados de calidad para mantener los costes de nuestros clientes bajos y reducir el desperdicio de materiales. Desechar el material de embalaje: siga las normativas locales, de forma que el embalaje pueda reciclarse. Para reducir al mínimo el riesgo de lesiones personales a los niños, quite la puerta y el enchufe y a continuación corte el cable de alimentación al ras con el electrodoméstico. Deshágase de estas piezas por separado a fin de asegurar que el electrodoméstico no pueda volverse a enchufar al suministro. Eliminación del electrodoméstico viejo En base a la Norma europea 2002/96/CE de Residuos de aparatos Eléctricos y Electrónicos (RAEE), los electrodomésticos viejos no pueden ser arrojados en los contenedores municipales habituales; tienen que ser recogidos selectivamente para optimizar la recuperación y reciclado de los componentes y materiales que los constituyen, y reducir el impacto en la salud humana y el medioambiente. El símbolo del cubo de basura tachado se marca sobre todos los productos para recordar al consumidor la obligación de separarlos para la recogida selectiva. El consumidor debe contactar con la autoridad local o con el vendedor para informarse en relación a la correcta eleminación de su electrodoméstico viejo. Ahorro energético y respeto del medio ambiente Escurrir las prendas para eliminar el exceso de agua antes de secar con calor (si utiliza una lavadora primero, seleccione un ciclo de centrifugado alto). Hacer esto ahorrará tiempo y energía durante el secado. Seque siempre cargas completas – de esta forma ahorrará energía: una sola prenda o las cargas pequeñas tardan más tiempo en secarse. Limpie el filtro cada vez que utilice la secadora a fin de reducir el gasto energético (véase Mantenimiento).

Mantenimiento y cuidados

Desconectar la electricidad Limpieza del tambor ¡ Desenchufe la secadora mientras no la esté utilizando, cuando la limpie y durante los trabajos de mantenimiento. ¡ No utilice productos de limpieza abrasivos, lana de acero o acero inoxidable para limpiar el tambor. Limpiar el filtro después de cada ciclo El filtro es una pieza importante de la secadora: acumula las pelusas y los hilos que se forman mientras se seca la ropa. Las prendas pequeñas también pueden quedar atrapadas en el filtro. Cuando termine de secar, por lo tanto, limpie el filtro aclarándolo debajo del grifo o con la aspiradora. Si el filtro se obstruye, el flujo de aire en el interior de la secadora se verá seriamente afectado: los tiempos de secado se alargarán y consumirá más energía. Asimismo, podría ocasionar daños a la secadora. El filtro se encuentra delante del remate de la secadora (véase el diagrama). Quitar el filtro:

1. Tire del asa de plástico del filtro hacia arriba

(véase el diagrama).

2. Limpie el filtro y vuélvalo a colocar correctamente.

Asegúrese que el filtro se ha colocado completamente a ras con el remate de la secadora. ¡ No utilice la secadora sin haber colocado el filtro. Vaciar el recipiente de agua después de cada ciclo Girar el tambor manualmente para retirar las prendas pequeñas (pañuelos) que pudieran dejarse atrás. Filtro Recipiente de agua Limpiar la unidad del condensador Periódicamente (cada mes) retire la unidad del condensador y limpie la acumulación de pelusas de entre las placas, aclarándolo debajo del grifo de agua fría. Esto debe hacerse con agua fría desde la parte trasera del condensador. Quitar el condensador:

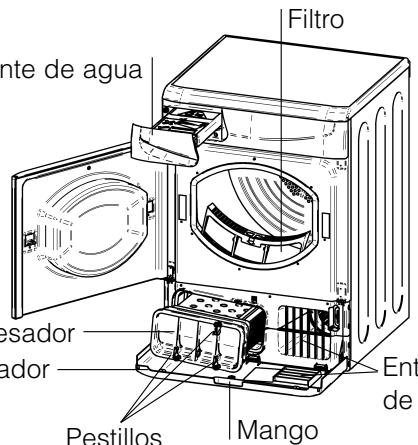

1. Desenchufe la secadora y abra la puerta.

2. Abra la cubierta del condensador (véase el

diagrama). Suelte los tres pestillos haciéndolos girar 90° grados hacia la derecha y tirando del mango para separarlo de la secadora.

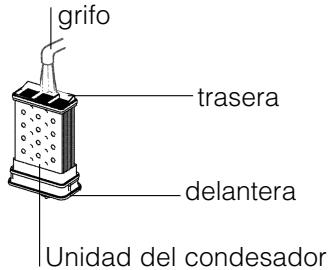

3. Limpie la superficie de los cierres y vuélvalo a

instalar, asegurándose que los cierres estén seguros. Limpieza Extraiga el recipiente de la secadora y vacíelo en un fregadero u otro desagüe apropiado. Vuelva a colocar correctamente el recipiente de agua. Compruebe siempre el contenedor y vacíelo antes de iniciar un nuevo programa de secado. Comprobar el tambor después de cada ciclo Es posible que comience a formarse una capa de color en el tambor de acero inoxidable, esto puede deberse a la combinación de agua y, o, productos de limpieza como suavizante de ropa. Esta capa de color no afecta el rendimiento de la secadora. Las piezas externas de metal, plástico o goma pueden limpiarse con un paño húmedo. De forma periódica (cada 6 meses) se recomienda pasar el aspirador por la entrada de aire frontal y de ventilación trasera para eliminar cualquier acumulación de pelusa o polvo. También es aconsejable pasar el aspirador en la parte delantera donde se ubica el condensador y los filtros para eliminar cualquier acumulación de pelusas. ¡ No utilice disolventes ni abrasivos. ¡ La secadora utiliza cojinetes de componentes especiales que no necesitan lubricarse. ¡ Revise la secadora periódicamente por técnicos autorizados a fin de asegurar la seguridad eléctrica y mecánica de la misma (véase Servicio). grifo

trasera delantera Unidad del condesador Cubierta del condesador Pestillos

Entrada de aire Mango Unidad del condesador Resolución de problemas Si un día la secadora deja de funcionar. Antes de llamar al Centro de Servicio Técnico (véase Servicio), realice las siguientes comprobaciones: Problema: La secadora no se pone en marcha. Posibles causas / Solución:

No comienza el ciclo de secado. Tarda mucho tiempo en secar.

El icono de vaciado de agua está parpadeando pero la secadora sólo ha estado funcionando durante un breve periodo de tiempo. El icono de vaciado de agua está encendida y el depósito de agua no está lleno. El programa termina y la ropa está más húmeda de lo esperado. La pantalla muestra el código de avería F, seguido de uno o dos números.

El enchufe no está enchufado en la toma, o no hace contacto. Ha habido un fallo de potencia. El fusible se ha fundido. Pruebe a enchufar otro electrodoméstico en la toma. ¿Está utilizando un cable alargador? Pruebe enchufar el cable de alimentación directamente en la toma. ¿Está la puerta bien cerrada? El PROGRAMA no se ha seleccionado correctamente (véase Comienzo y Programas). No se ha pulsado el botón de INICIO (véase Comienzo y Programas). Ha ajustado un tiempo con demora (véase Comienzo y Programas). No se ha limpiado el filtro (véase Mantenimiento). El ajuste de temperatura no es ideal para el tipo de tejido que está secando (véase Comienzo y Programas, y véase La colada). ¿Necesita vaciar el recipiente de agua? ¿Está parpadeando el icono de vaciar agua? (véase Mantenimiento). ¿Necesita limpiar el condensador? (véase Mantenimiento). No se ha seleccionado el tiempo de secado correcto para la carga (véase La colada). La rejilla de la entrada de aire o los respiraderos traseros están obstruidos (véase Instalación, y véase Mantenimiento). Las prendas no estaban mojadas (véase La colada). La secadora está demasiado cargada (véase La colada). Probablemente, no se vació el recipiente de agua al comienzo del programa. No espere a la señal de vaciar el agua, compruebe siempre el contenedor y vacíelo antes de iniciar un nuevo programa de secado (véase Mantenimiento). Esto es normal, el icono parpadea cuando el depósito está lleno. Si el icono está encendida pero no parpadea, solamente le indica que debe vaciar el depósito (véase Comienzo y Programas). ! Por seguridad, la secadora tiene una duración máxima de programa de 3 horas. Si no se ha detectado un programa automático, la humedad final requerida en este tiempo, la secadora completará el programa y se parará. Compruebe los puntos anteriores y vuelva a poner en marcha el programa, si las prendas siguen estando húmedas, póngase en contacto con el Centro de servicio (véase Servicio).

Si la pantalla muestra F10 o F15: - apague la secadora y retire el enchufe. Limpie el filtro y el condensador (véase Mantenimiento). Vuelva a poner el enchufe, encienda y después inicie otro programa. Si F10 o F15 siguen apareciendo en la pantalla, póngase en contacto con el Centro de Servicio (véase Servicio). Si aparece cualquier otro número: Tome nota del código y póngase en contacto con el Centro de servicio (véase Servicio).

Antes de llamar al centro de servicio técnico: Utilice la guía de resolución de problemas para ver si puede resolver el problema usted mismo (véase Resolución de problemas). Si no es así, desconecte la secadora y llame al Centro de servicio técnico más cercano.

Piezas de repuesto Esta secadora es una máquina compleja. Si intenta repararla usted mismo o una persona no autorizada puede ocasionar daños a la secadora, además de invalidar la garantía de piezas de repuesto. Llame a un técnico autorizado si experimenta algún problema cuando utilice la máquina. Las piezas de repuesto han sido exclusivamente diseñadas para este electrodoméstico y no para ningún otro uso. Qué información debe facilitar al centro de servicio técnico: nombre, dirección y código postal. número de teléfono. el problema. la fecha de compra. el modelo del electrodoméstico (Mod.). el número de serie (N/S). Esta información puede encontrarse en la placa identificativa en el interior de la puerta de la máquina.

Comparación de Programas Programas recomendados para la prueba de comparación del modelo EN61121

Programa (EN61121) Programa seleccionado Carga máxima Opciones de secado Algodón seco Algodón seco para plancha Tejidos delicados Algodón Mucho calor Algodón Mucho calor Sintéticos 7 kg 7 kg 3 kg Listas para colgar Listas para planchar Listas para usar ! Nota: Esta no es una lista completa de opciones de programación. (véase Comienzo y Programas). Este electrodoméstico cumple las siguientes directivas de la CEE: - 2006/95/CEE (Equipos de bajo voltaje) - 89/336/CEE, 92/31/CEE y 93/68/CEE (Compatibilidad electromagnética)
