GEBRUIKSAANWIJZING ASD 79 C HOTPOINT

Gebruiksaanwijzing DROOGAUTOMAAT

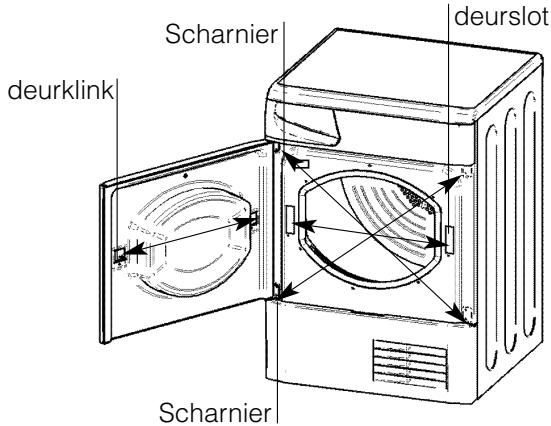

Installatie, 74 Het omdraaien van de deur Het plaatsen van de droger Ventilatie Waterafvoer Elektrische aansluitingen Voor het eerste gebruik van de droger Beschrijving van de droogautomaat, 75 Het openen van de deur Kenmerken Bedieningspaneel Start en programma’s, 76-78 ASD79C Een programma kiezen Programmatabel De bedieningen Wasgoed, 79-80 Het wasgoed sorteren Droogsymbolen Speciaal wasgoed Droogtijden Veiligheidsinstructies en waarschuwingen, 81 Algemene veiligheidsinstructies Afdanken van het apparaat Energiebesparing en respect voor het milieu Reiniging en onderhoud, 82 Haal de stekker uit het stopcontact Reinig het pluizenfilter na elk gebruik Leeg de waterbak na elk gebruik Controleer de trommel na elk gebruik Het reinigen van de condenseenheid Het reinigen van de droger Problemen oplossen, 83 Technische dienst, 84 Reserveonderdelen ! Bewaar deze gebruiksaanwijzing zodat u haar indien nodig kunt raadplegen. Neem de gebruiksaanwijzing mee als u verhuist en mocht u dit apparaat verkopen of aan iemand anders geven, geef dit boekje er dan bij, zodat de volgende eigenaar ook kennis kan nemen van de veiligheidsvoorschriften en aanbevelingen voor gebruik. ! Lees de instructies aandachtig door; op de volgende bladzijden vindt u belangrijke informatie over de installatie en aanbevelingen voor het gebruik van het apparaat.

Het plaatsen van de droogautomaat Plaats de droogautomaat op voldoende afstand van uw gasfornuis, kachel, verwarming of gasstel; vlammen kunnen schade toebrengen aan het apparaat. Minimale spleet 10mm Als u het apparaat onder een werkblad wilt plaatsen, zorg er dan voor dat er tussen de onderkant van het werkblad en eventuele andere Minimale spleet 15mm voorwerpen op of boven de machine een spleet van 10 mm zit en laat minstens 15 mm ruimte vrij tussen de zijkanten van de machine en zijwanden of muren. Zo kan er voldoende lucht circuleren. Zorg dat er niets voor de afvoeropeningen aan de achterkant zit.

Ventilatie Als de droger in gebruik is, dient er voldoende ventilatie te zijn. Plaats de droger niet in een vochtige ruimte en zorg ervoor dat er voldoende lucht kan circuleren. Om het water wat tijdens het wassen gebruikt wordt te laten condenseren, is het zeer belangrijk dat er voldoende luchtstroom is rondom de droger. In een afgesloten ruimte of kast werkt de droger niet efficiënt. ! Het is niet aan te bevelen de droogautomaat te installeren in een kast. De droogautomaat mag zeker nooit worden geïnstalleerd achter een afsluitbare deur, een schuifdeur of een deur met een scharnier aan de tegenoverliggende zijde van de deurscharnier van de droogautomaat. ! Als de droger in een kleine of koude ruimte geplaatst wordt, kan er condensatie plaatsvinden. Het omdraaien van de deur Scharnier deurslot deurklink Scharnier Het is eenvoudig om de deur van uw droger om te draaien. Verplaats de scharnieren en afdekschroeven diagonaal, zoals op de tekening aangegeven. Verwissel het deurklink en het deurslot met de afdekschroeven van de andere kant van de deur (zie tekening).

Waterafvoer Als de droger naast een afvoer geplaatst wordt, kan deze voor de afvoer van het water gebruikt worden. U hoeft de waterbak dan niet te legen. Als de droger op of naast een wasmachine wordt geïnstalleerd, kan dezelfde afvoer worden gebruikt. De afvoer moet minder dan 1 meter hoog zijn vanaf de onderkant van de droger. Verwijder de klem en slang uit de aangegeven positie (zie tekening). Verwijder klem en slang hier... Plaats een slang van de juiste lengte op de aangegeven plaats ...plaats nieuwe slang (zie tekening) en zet de klem en zet klem hier vast. terug. ! Let op dat de slang niet gekneld of geknikt zit als de droger op zijn definitieve plaats staat. Elektrische aansluitingen Controleer de volgende punten voor u de stekker in het stopcontact steekt. Het stopcontact moet geaard zijn. Het stopcontact moet geschikt zijn voor de maximale stroom van het apparaat; deze wordt aangegeven op het typeplaatje (zie Beschrijving van de droogautomaat). Het voltage moet zich binnen de waarden bevinden die op het typeplaatje zijn vermeld (zie Beschrijving van de droogautomaat). ● Het stopcontact moet geschikt zijn voor de stekker van de droogautomaat. Als dit niet het geval is, dient de stekker of het stopcontact te worden vervangen. ! De droger mag niet buiten geplaatst worden, zelfs niet als de plaats overdekt is. Het is zeer gevaarlijk om het apparaat aan regen of storm bloot te stellen. ! De stroomkabel en de stekker moeten zich na de installatie binnen handbereik bevinden. ! Gebruik geen verlengsnoeren. ! De stroomkabel mag niet worden gebogen of platgedrukt. ! De stroomkabel dient periodiek gecontroleerd te worden en mag alleen door erkende vakmensen worden vervangen door een kabel die geschikt is voor deze droger (zie Technische dienst). Nieuwe of langere stroomkabels zijn tegen extra kosten verkrijgbaar bij erkende dealers. ! De fabrikant stelt zich niet aansprakelijk als deze regels niet worden nageleefd. ! Als u niet zeker bent over de hierbovenvermelde informatie raden wij u aan contact op te nemen met een bevoegd elektricien. Voor het eerste gebruik Na het installeren van de droger en voor het eerste gebruik dient de binnenkant van de trommel te worden schoongemaakt om eventueel stof dat door het transport is ontstaan te verwijderen. Beschrijving van de droogautomaat Het openen van de deur Kenmerken Waterbak Druk op de aangegeven plaats op het voorpaneel en laat los

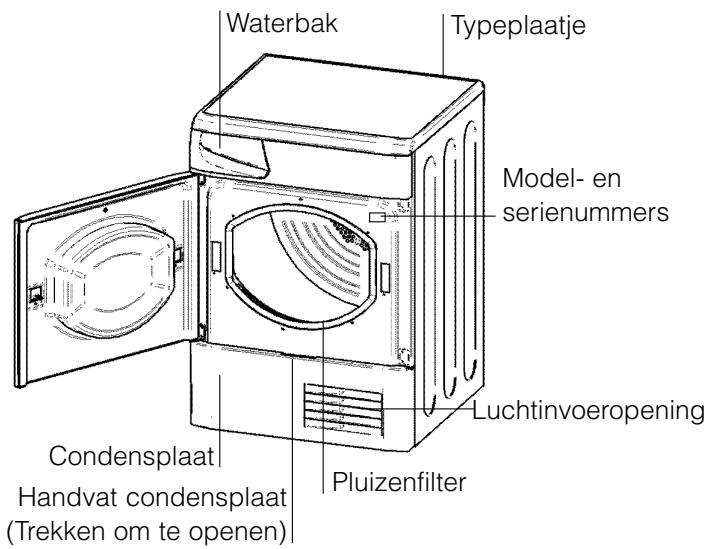

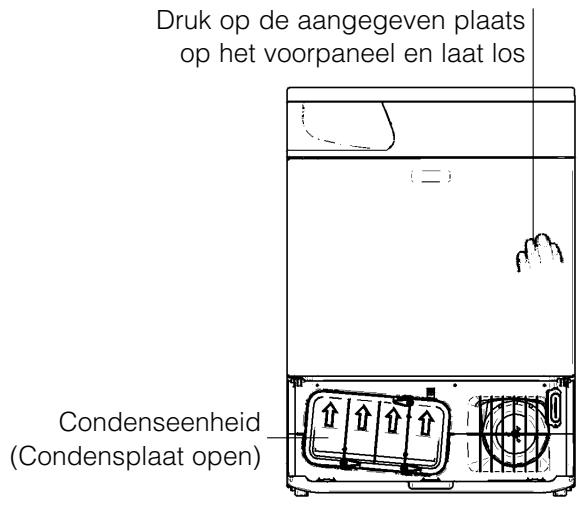

Typeplaatje Model- en serienummers Luchtinvoeropening Condenseenheid (Condensplaat open) Condensplaat Handvat condensplaat (Trekken om te openen) Bedieningspaneel Tijd en Pictogram weergave-eenheid Droogtabel OPTIE toetsen De toets START/ANNULEREN start een gekozen programma. Als u op deze toets drukt, hoort u één pieptoon, terwijl de pictogrammen van het programma verloop ter bevestiging knipperen. Als u geen programma hebt ingesteld, hoort u viermaal een pieptoon. Als een programma loopt en u houdt deze toets ingedrukt dan hoort u een lange pieptoon en wordt het programma geannuleerd en het drogen gestaakt (zie Start en programma’s). De OPTIE toetsen/pictogrammen: met deze toetsen kunt u de mogelijke voor het geselecteerde programma kiezen geselecteerde programma (zie De Bedieningen). De pictogrammen geven aan dat de optie geselecteerd is. In de gebruiksvriendelijke Droogtabel vindt u stofsoorten en beladingscapaciteiten. Het pictogram Water legen geeft aan dat de waterbak dient te worden geledigd. Een knipperend pictogram geeft aan dat de waterbak vol is. Na het terugplaatsen van de lege waterbak duurt het een paar seconden voor het pictogram uit gaat. De droger moet hiervoor aan staan (zie De Bedieningen). Opmerking: Als de waterbak vol is, gaat het pictogram aan, de verwarming wordt uitgeschakeld en uw wasgoed droogt niet. Pluizenfilter START/ANNULEREN toets AAN/UIT lampje AAN/UIT toets Programma toetsen Het pictogram Filter reinigen herinnert u eraan het pluizenfilter bij elk gebruik te reinigen (zie Reiniging en Onderhoud). Het indicatorlampje aan/uit : geeft aan dat uw droogtrommel in gebruik is of klaar is om een programma te kiezen. De toets AAN/UIT : Als de droogtrommel in werking is en u op deze knop drukt, stopt de droogtrommel. Drukt nogmaals op deze knop om de droogtrommel opnieuw to starten. Druk op de START toets om het drogen voort te zetten als u de deur niet hebt geopend. De pictogrammen van het programma verloop: geven de status van het programma aan. Ze geven elk stadium van het programma aan door het oplichten van het bijbehorende pictogram, Kreukels voorkomen Drogen , Koude-luchtfase en Kreukels herstellen (zie Start en programma’s). Met de PROGRAMMA toetsen stelt u het programma in: druk op de toets van het programma dat u wilt selecteren (zie Start en programma’s).

Een programma kiezen

1. Steek de stekker van de droogtrommel in het

2. Sorteer het wasgoed op stofsoort (zie Wasgoed).

3. Doe de deur open en zorg ervoor dat het pluizenfilter

schoon is en op zijn plaats zit en dat de waterbak leeg is en op zijn plaats zit (zie Reiniging en Onderhoud).

4. Vul de droogtrommel en zorg ervoor dat er geen

wasgoed tussen de deur zit. Sluit de deur.

5. Als het aan/uit-lampje niet brandt: Druk op de

6. Raadpleeg de Programmatabel (zie Programma’s)

en de aanwijzingen voor elke stofsoort (zie Wasgoed) en druk op de Programma toets voor het stoftype dat u wilt drogen.

7. Selecteer Drogen voor een bepaalde tijd of

Droogopties. - Als u Drogen voor een bepaalde tijd selecteert, houdt u de bijbehorende toets ingedrukt tot de gewenste tijd verschijnt, of... - Om de standaard droogtegraad te wijzigen, houdt u de toets Droogopties ingedrukt tot het juiste niveau wordt aangegeven. ! Zie programmatabel voor meer details.

8. Stel een uitgestelde droogtijd en eventuele andere

9. Als u wenst dat op het einde van het programma een

pieptoon weerklinkt, drukt u op de ALARM-optietoet

10. Druk op de START toets

om het drogen te beginnen. Het display toont de geschatte eindtijd. Tijdens het droogprogramma kunt u het wasgoed controleren en was die al droog is eruit halen terwijl u de rest van de was verder droogt in de machine. Sluit de deur weer en druk op de START toets om verder te gaan met drogen.

11. Tijdens de laatste minuten van droogprogramma’s,

voor het programma ten einde is, start de KOUDE-LUCHTFASE (het wasgoed wordt afgekoeld). Deze fase moet altijd worden doorlopen.

12. De pieptoon (als de alarmoptie werd geselecteerd)

geeft aan dat het programma ten einde is, geeft het display weer. Doe de deur open, haal het wasgoed uit de droger, reinig het pluizenfilter en plaats deze terug in de houder. Leeg de waterbak en plaats hem terug in de droger (zie Reiniging en Onderhoud). Als de optie Kreukels herstellen geselecteerd is en als u het wasgoed niet onmiddellijk uit de machine haalt, werkt de droogtrommel nu en dan gedurende 10 uur of tot u de deur opent.

13. Haal de stekker uit het stopcontact.

Programma Gemakkelijk strijken ‘Gemakkelijk strijken’ is een kort programma van 10 minuten (8 minuten warmte, gevolgd door 2 minuten koude lucht) dat de vezels van kleding verzacht die langer op dezelfde plek heeft gelegen. De cyclus ontspant de vezels waardoor ze gemakkelijker te strijken en op te vouwen zijn. ! ‘Gemakkelijk strijken’ is geen droogprogramma en dient niet gebruikt te worden voor natte kleding. Voor het beste resultaat

1. Overschrijd de maximale beladingscapaciteit niet. Deze aantallen verwijzen naar het droge gewicht.

Stof Maximale belading Katoen en katoenmengsels 2,5 kg Synthetische stoffen 2 kg Spijkerstof 2 kg

2. Haal de droger onmiddellijk na het einde van het programma leeg, hang het wasgoed op of vouw of strijk het

en berg het wasgoed op in de kast. Als dit niet mogelijk is het programma herhalen. Het ‘Gemakkelijk strijken’ effect varieert per stof. Het werkt goed voor traditionele stoffen als katoen of katoenmengsels en minder goed voor synthetische vezels en materialen als Tencel®. Wolprogramma Dit is een programma voor kledingstukken die in de droogtrommel mogen en die voorzien zijn van het symbool Met dit programma kunt u tot 1 kg wasgoed (ongeveer 3 truien) drogen. Het is aan te bevelen de kledingstukken binnenstebuiten te keren voor u ze in de droogtrommel plaatst. Dit programma duurt 60 minuten, of langer afhankelijk van de grootte en de densiteit van het wasgoed en het centrifugetoerental van de wasmachine. Wasgoed dat met dit programma werd gedroogd, is meestal klaar voor gebruik, maar bij sommige zwaardere kledingstukken kunnen de randen nog lichtjes vochtig zijn. ! In tegenstelling tot andere stoffen is het krimpen van wol onomkeerbaar; wol keert dus niet terug naar de oorspronkelijke grootte en vorm. ! Dit programma is niet geschikt voor acryl-kledingstukken.

Het droogprogramma voor wollen producten van deze droogtrommel is goedgekeurd door The Woolmark Company voor het drogen van Woolmark kleding met een etiket waarop vermeld is dat deze in de machine gewassen en in de droogtrommel gedroogd kan worden en vooropgesteld dat de kleding gedroogd wordt overeenkomstig de instructies op het kledingetiket dan wel de aanwijzingen welke door de fabrikant van deze droogtrommel zijn verstrekt M0616. Dit is het eerste en enige programma voor het drogen van wollen producten dat is goedgekeurd door The Woolmark Company.

Start en programma’s Programma’s ! Als het Aan/Uit lampje niet brand; Druk op de AAN/UIT toets Programma Wat het doet... Hoe in te stellen... Opmerkingen Katoen

1. Druk op de toets Katoen - Hoge temperatuur

2. Selecteer Drogen voor een bepaalde tijd

of Automatisch . - Als u Drogen voor een bepaalde tijd selecteert, zie hierna of... - Om de standaard droogtegraad te wijzigen, houdt u de toets Droogopties ingedrukt tot het juiste niveau wordt aangegeven.

3. Selecteer opties indien nodig.

4. Druk op de START toets

Beschikbare opties: zoemer (Alarm) uitgestelde starttijd kreukels voorkomen kreukels herstellen Hoge Temperatuur Katoen Droogt uw katoenen kleding op hoge temperatuur Droogopties: Automatisch Strijkdroog Ophangdroog : standaard Kastdroog Lage Temperatuur Droogt uw katoenen kleding op lage temperatuur

1. Druk op de toets Katoen - Lage temperatuur

2. Selecteer een droogtijd, zie Drogen voor een

bepaalde tijd hieronder. Beschikbare opties: zie Drogen voor een bepaalde tijd hieronder Synthetisch materiaal Droogt uw Synthetische kleding op hoge temperatuur

1. Druk op de toets Synthetisch

2. Selecteer Drogen voor een bepaalde tijd

of Automatisch . - Als u Drogen voor een bepaalde tijd selecteert, zie hierna of... - Om de standaard droogtegraad te wijzigen, houdt u de toets Droogopties ingedrukt tot het juiste niveau wordt aangegeven.

3. Selecteer opties indien nodig.

4. Druk op de START toets

Beschikbare opties: zoemer (Alarm) uitgestelde starttijd kreukels voorkomen kreukels herstellen Woolmark Droogt uw wollen kleding 1. Druk op de toets Wol

2. Selecteer de Alarm Optie indien nodig.

(zie vorige pagina).

3. Druk op de START toets

Droogopties: Automatisch Strijkdroog Ophangdroog Kastdroog : standaard Beschikbare opties: zoemer (Alarm)

Een Automatisch programma

1. Druk op de toets Delicate stoffen

2. Indien een programma voor een bepaalde tijd

gewenst is (zie Drogen voor een bepaalde tijd hieronder). Standaard instelling is Automatisch

3. Selecteer opties indien nodig.

4. Druk op de START toets

Beschikbare opties: zoemer (Alarm) uitgestelde starttijd kreukels voorkomen kreukels herstellen Programma van 20 minuten voor het luchten van uw kleding met koude lucht. Kan ook gebruikt worden om warme kleding af te koelen.

1. Druk op de toets Luchten

2. Selecteer de Alarm Optie indien nodig.

3. Druk op de START toets

Beschikbare opties: zoemer (Alarm) Gemakkelijk Kort programma (ongeveer 10 minuten) dat de vezels strijken

1. Druk op de toets Gemakkelijk strijken

2. Selecteer de Alarm Optie indien nodig.

3. Druk op de START toets

! Dit is geen droogprogramma Delicate stoffen (bijv. Acryl) LUCHTEN Droogt uw kleding op lage temperatuur zodat ze daarna gedragen kan worden. verzacht van kleding die gestreken gaat worden.

en selecteer vervolgens het programma.

Standaard instelling is Automatisch (zie vorige pagina). Beschikbare opties: zoemer (Alarm) Drogen voor een bepaalde tijd Drogen gedurende een bepaalde tijd Gebruik Drogen voor een bepaalde tijd altijd voor ladingen van minder dan 1 kg, of als u een ander droogresultaat wenst.

1. Druk op de toets Drogen voor bepaalde tijd

tot de display de gewenste selectie weergeeft. Met elke druk op de toets loopt de

door herhaalt vervolgens. ● Delicate stoffen hebben een maximumtijd van: (0:20, 0:40, De warmte instelling is 1:00, 1:20, 1:40, afhankelijk van het soort stof ● Als wordt weergegeven, is Automatisch 2:00 of 2:20 wat gedroogd wordt: drogen mogelijk als u van gedachten Uur : Minuten) De display toont verandert. LAGE temperatuur of 2. Selecteer opties indien nodig.

3. Druk op de START toets

HOGE temperatuur zoals van toepassing. Beschikbare opties: zoemer (Alarm) uitgestelde starttijd kreukels voorkomen kreukels herstellen Raadpleeg de droogtabel (zie Wasgoed). De laatste 10 minuten van deze programma’s is de koude-luchtfase

! Waarschuwing, het programma kan niet gewijzigd worden na het indrukken van de Start toets. ! AAN/UIT toets: druk op deze toets om het programma te onderbreken. Druk nogmaals op deze toets en het programma gaat verder. Als u de deur hebt geopend, dient u eerst op de Start toets te drukken om het programma te vervolgen. ! START/ANNULEREN toets: houd deze toets ingedrukt om een programma te annuleren. De display toont OPTIE toetsen / pictogrammen Deze toetsen worden gebruikt om het geselecteerde programma aan uw wensen aan te passen. U dient eerst een programma te selecteren met de programma toetsen voor u een optie kunt kiezen. Niet alle opties zijn beschikbaar voor alle programma’s (zie Start en Programma’s). Als de optie niet beschikbaar is en u drukt op de toets, klinkt de zoemer vier keer. Als de functie beschikbaar is, hoort u een geluid en wordt het optiepictogram verlicht om de keuze te bevestigen. Programma uitstellen (uitgestelde starttijd) Van enkele programma’s (zie Start en Programma’s) kunt u de starttijd maximaal 18 uur uitstellen. Leeg eerst de waterbak voor u een programma uitstelt. Druk op de Uitstel toets. De display toont en het optiepictogram UITSTELLEN wordt verlicht. Druk nogmaals op de toets om het programma 1 uur uit te stellen. De display toont , elke volgende druk op de toets stelt het programma met 1 extra uur uit. Wanneer wordt weergegeven en u drukt nogmaals op de toets, verschijnt: en wordt het uitstel na enkele seconden geannuleerd. Kreukels voorkomen Deze optie is alleen beschikbaar wanneer het programma is uitgesteld. Het wasgoed wordt tijdens de uitstelperiode af en toe rondgedraaid om kreuken te voorkomen. Zoemer Beschikbaar op alle programma’s. Als deze optie geselecteerd is hoort u een zoemer aan het einde van de droogcyclus om u eraan te herinneren dat u het wasgoed uit de droger kunt halen. Als u op deze toets drukt, wordt het pictogram verlicht. Kreukels herstellen Indien beschikbaar en geselecteerd wordt het wasgoed af en toe rondgedraaid na het einde van het drogen en de koude-luchtfase om te voorkomen dat het kreukt als u niet direct na het afsluiten van het programma het wasgoed uit de machine haalt.

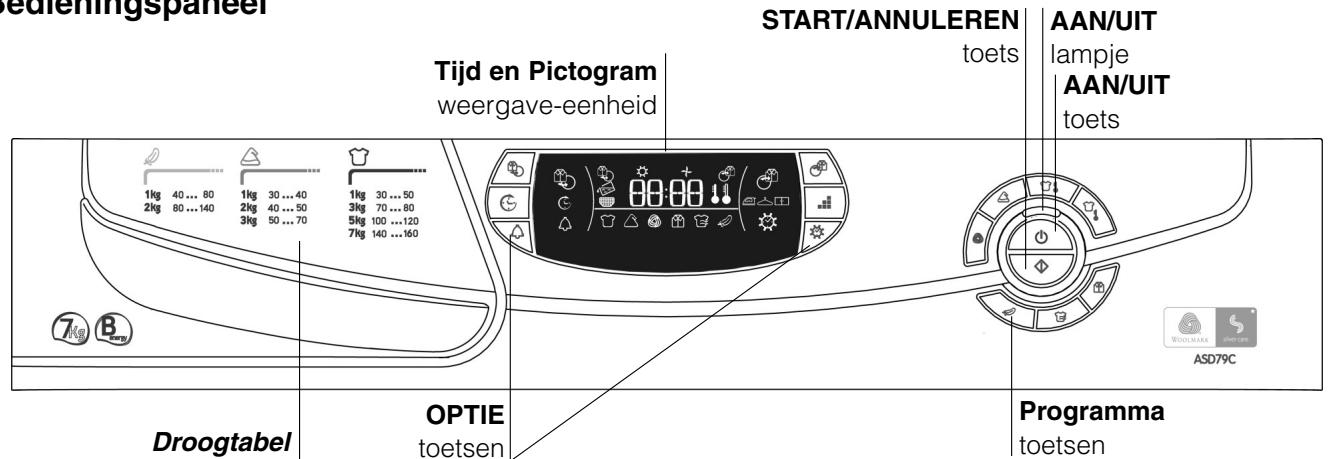

DISPLAY Op het display ziet u ofwel de uitsteltijd of een indicatie van de resterende droogtijd. De uitsteltijd wordt weergegeven in uren en telt elk uur af. Het UITSTEL pictogram gaat knipperen als de start toets wordt ingedrukt.

De tijd tot het einde wordt weergegeven in uren en minuten en telt elke minuut af, inclusief de koude-luchtfase, de warmte instelling HOGE of LAGE temperatuur wordt tevens weergegeven. Wanneer drogen voor een bepaalde tijd wordt geselecteerd is de weergegeven tijd tijdens de hele cyclus de feitelijke resterende droogtijd. Wanneer een Automatisch programma wordt geselecteerd, is de weergegeven tijd een schatting van de resterende droogtijd. Wanneer het programma is geselecteerd geeft het display de tijd aan die nodig is voor het drogen van een hele belading, na ongeveer 10 minuten geeft de machine een exactere schatting van de droogtijd. De dubbele punt tussen de uren en de minuten knippert om aan te geven dat de timer aftelt. Wanneer het programma de koude-luchtfase heeft voltooid geeft het display weer. Het display geeft ook eventuele problemen met de droger weer. Als dit het geval is, ziet u op het display F, gevolgd door een foutnummer (zie Problemen oplossen).

Water legen Pictogram / Waterbak (Als u uw droger op een afvoer hebt aangesloten kunt u dit pictogram negeren, omdat de waterbak dan niet geleegd hoeft te worden). Wanneer dit pictogram brandt (niet knippert) dient u de waterbak te legen. Als de waterbak tijdens een programma vult, wordt de verwarming uitgeschakeld en gaat een Koude-luchtfase van start. Daama knippert het pictogram en hoort u de zoemer. Hierna stopt de droger, worden alle pictogrammen van programma verloop verlicht en knippert het pictogram water legen. U moet de waterbak legen en de droger opnieuw starten, anders droogt het wasgoed niet. Wanneer u de droger opnieuw start, duurt het enkele seconden voordat de pictogramverlichting uit gaat. Om dit te voorkomen, is het verstandig om de waterbak na elk gebruik te legen (zie Reiniging en Onderhoud).

Het openen van de deur Als u tijdens een programma de deur opent, stopt het droogprogramma en gebeurt er het volgende: ● Alle 4 pictogrammen van programma verloop worden verlicht. ● Tijdens een uitstelfase blijft de tijd tot de start van het programma aftellen. De START toets moet ingedrukt worden om het uitstelprogramma te hervatten. De pictogrammen van programma verloop veranderen om de huidige status aan te geven. ● Tijdens de droogfase van het programma knippert de dubbele punt op het display niet, om aan te geven dat de tijd niet meer aftelt. De START toets moet worden ingedrukt om het programma voort te zetten. De pictogrammen van programma verloop veranderen om de huidige status aan te geven, de dubbele punt knippert en het aftellen wordt voortgezet. ● Tijdens het programma Luchten, de Koude-Luchtfase, of de Kreukels herstellen fase eindigt het programma en toont de display

Opmerking Als er een stroomstoring is, zet dan de stroom uit of haal de stekker uit het stopcontact. Druk vervolgens op de START toets en het programma zal verder gaan. Wasgoed Het wasgoed sorteren Droogsymbolen

• Controleer de droogsymbolen om te zien of de artikelen in de droogtrommel gedroogd kunnen worden.
• Sorteer het wasgoed per stofsoort.
• Leeg de zakken en controleer de knopen.
• Sluit ritsen en haakjes en bind losse riemen en ceinturen vast.
• Wring elk artikel uit om zoveel mogelijk water kwijt te raken. ! Doe geen druipnatte kleding in de droogautomaat. Controleer de labels in uw kleding, vooral als u ze voor het eerst droogt. De volgende symbolen worden het meest gebruikt.

Drogen in de droogtrommel Niet drogen in de droogtrommel Droog op hoge stand Droog op lage stand Maximale belading Overschrijd de maximale beladingscapaciteit niet. Deze aantallen verwijzen naar droog gewicht: Natuurlijke vezels: max. 7 kg Synthetische vezels: max. 3 kg ! Doe NIET te veel wasgoed in de droger; dit kan het droogresultaat beïnvloeden. Normale belading Opmerking: Kleding Blouse 1kg = 1000g T-Shirt 150 g 100 g 500 g 350 g 700 g 1000 g 300 g 200 g 125 g Huishoudelijke artikelen Dekbedovertrek Katoen (Tweepersoons) Anders Groot tafellaken Klein tafellaken Theedoek Badlaken Handdoek Tweepersoonslaken Eenpersoonslaken 1500 g 1000 g 700 g 250 g 100 g 700 g 350 g 500 g 350 g Jurk Spijkerbroek 10 luiers Overhemd Katoen Anders Katoen Anders Katoen Anders Artikelen die niet geschikt zijn voor de droogtrommel

• Artikelen die rubber, rubberachtig materiaal of plastic film bevatten (kussens of regenkleding met PVC) of andere vlambare artikelen of artikelen die vlambare stoffen bevatten (bijv. handdoeken met haarspray erop).
• Glasvezel (bepaalde soorten gordijnen).
• Artikelen die chemisch gereinigd zijn.
• Artikelen met code (zie Speciaal wasgoed). Deze kunt u reinigen met speciale producten voor chemisch reinigen met de droogautomaat. Volg de instructies nauwkeurig op.
• Grote, dikke voorwerpen (quilts, slaapzakken, kussens, grote dekbedden etc). Deze zetten uit bij het drogen en zouden de circulatie van lucht in de droger belemmeren. Aan het einde van de droogcyclus kan katoen nog vochtig zijn als het samen met synthetische stoffen is gedroogd. Als dit gebeurt, laat het katoenen wasgoed dan nog een korte periode drogen. Opmerking: De laatste 10 minuten vormen de afkoelperiode. Hou hiermee dus rekening wanneer u de tijd instelt, want gedurende die 10 minuten wordt uw wasgoed niet gedroogd.

• Droogheid: als u kleding strijkt, kunt u het uit de droogtrommel halen als het nog een beetje vochtig is. Ander wasgoed kunt u in de droger laten tot het helemaal droog is. Dekens en spreien: artikelen van acryl (Acilan, Courtelle, Orion, Dralen) moeten voorzichtig gedroogd worden op LAGE. Droog ze niet te lang.

• Ingestelde warmte. Geplooide of rimpelde kleding: controleer de droogsymbolen in de kleding.

• Kamertemperatuur: als het koud is in de kamer waar de droger staat, duurt het langer voor uw kleding droog is. Artikelen die met stijfsel zijn behandeld: droog deze niet samen met artikelen die niet met stijfsel zijn behandeld. Zorg ervoor dat zoveel mogelijk stijfsel is opgelost voor u het wasgoed in de droger doet. Niet te lang drogen: anders wordt het stijfsel poederachtig en wordt uw kleding slap, wat het effect van het stijfsel teniet doet.

• Grote hoeveelheden: bepaalde dikke artikelen kunnen voorzichtig in de droogautomaat gedroogd worden. We raden u aan deze artikelen regelmatig uit de droogtrommel te halen, ze uit te schudden en terug in de droger te doen tot ze droog zijn. ! Droog uw kleding niet te lang. Alle stoffen bevatten een klein beetje natuurlijk vocht wat ze zacht en soepel houdt. Droogtijden Deze tijden zijn richtlijnen en zijn afhankelijk van: De tabel (zie onderstaand) geeft een RICHTLIJN van de droogtijden in uren:minuten aan, zoals ze op de display worden weergegeven. De tijden worden ter referentie ook in minuten weergegeven.

• Hoeveelheid water die zich na het centrifugeren nog in de kleding bevindt: handdoeken en fijne kleding houden veel water vast. De gegeven tijden gelden voor Kastdroog, Automatische programma’s.

• Stof: artikelen van dezelfde soort stof maar met verschillende textuur en dikte hebben mogelijk niet dezelfde droogtijden. Om u te helpen bij het kiezen van een geschikte optie worden tevens instellingen voor Drogen voor een bepaalde tijd weergegeven.

• Hoeveelheid wasgoed: een kleine hoeveelheid wasgoed of slechts een enkel kledingstuk heeft vaak een langere droogtijd. De gewichten verwijzen naar droog wasgoed. Katoen Halve lading 2 kg 1 kg Hoge Temperatuur Automatisch, tijd in uren Automatisch, tijd in minuten Instelling Drogen voor een bepaalde tijd Hele lading 3 kg 4 kg 6 kg 5 kg 7 kg 0:30 - 0:50 0:40 - 0:55 0:55 - 1:10 1:10 - 1:20 1:20 - 1:30 1:40 - 2:20 2:20 - 2:30

0:20 of 0:40 of 1:00 1:20 1:00 of 1:20 1:20 of 1:40 1:40 of 2:00 2:00 of 2:20 2:20 Droogtijden bij centrifugetoerental van 800-1000 omw/min. Automatisch, tijd in uren Hoge Temperatuur Hele lading Halve lading Synthetisch materiaal 1 kg 2 kg 3 kg 0:30 - 0:40 0:40 - 0:50 1:10 - 1:30

Automatisch, tijd in minuten Instelling Drogen voor een bepaalde tijd 0:40 0:40 1:00

1:20 Droogtijden bij minder snelle centrifuge (Acryl) Lage Temperatuur Automatisch, tijd in uren 1 kg 2 kg 0:40 - 1:20 1:20 - 2:20

Automatisch, tijd in minuten Instelling Drogen voor een bepaalde tijd Droogtijden bij minder snelle centrifuge

2:20 Veiligheidsinstructies en waarschuwingen ! Het apparaat voldoet aan internationale veiligheidsvoorschriften. Deze waarschuwingen zijn bedoeld voor uw veiligheid en moeten strikt worden opgevolgd. Algemene veiligheidsinstructies

Deze droger mag niet worden gebruikt door personen (o.a. kinderen) met beperkte fysieke, geestelijke of zintuiglijke mogelijkheden, of personen die over onvoldoende ervaring en kennis beschikken, tenzij ze door een veiligheidsverantwoordelijke de nodige instructies en toezicht hebben gekregen. Deze droogautomaat is ontworpen voor huishoudelijk gebruik en niet voor professioneel gebruik. Raak het apparaat niet aan als u geen schoeisel draagt of natte handen of voeten hebt. Wanneer u de stekker uit het stopcontact haalt, moet u altijd aan de stekker te trekken, nooit aan het snoer. Houd kinderen tijdens het drogen uit de buurt van het apparaat. Zet het apparaat na gebruik uit en haal de stekker uit het stopcontact. Houd de deur gesloten om te voorkomen dat kinderen het apparaat als speelgoed gebruiken. Kinderen moeten onder toezicht worden gehouden, zodat ze niet met de droger kunnen spelen. Het apparaat moet correct geïnstalleerd worden en voldoende geventileerd zijn. De luchtinvoeropeningen aan de voor- en achterkant van de droger mogen nooit worden afgedekt (zie Installatie). Plaats de droger niet op tapijt als de poolhoogte de luchtstroom onder het apparaat belemmert. Controleer voor het vullen altijd eerst of de droogautomaat leeg is. De achterkant van de droger kan zeer heet worden. U mag deze dan ook nooit aanraken aan als de machine aanstaat. Gebruik de droger alleen als de filter, de waterbak en de condensplaat veilig op hun plaats zitten (zie Reiniging en Onderhoud). Gebruik geen vloeibare wasverzachter in de droogautomaat; giet vloeibare wasverzachter in uw wasmachine vóór de spoelbeurt. Overschrijd de maximale beladingscapaciteit niet (zie Wasgoed). Doe geen artikelen in de droger die druipnat zijn. Droog alleen artikelen in de droogautomaat die gewassen zijn met wasmiddel en water en die vervolgens zijn afgespoeld en gecentrifugeerd. Het drogen van artikelen die NIET met water zijn gewassen kan brandgevaar opleveren. Controleer de textielbehandelingssymbolen zorgvuldig (zie Wasgoed). Droog geen kleding die behandeld is met chemische middelen. Droog nooit artikelen waarin brandbare stoffen zitten (slaolie, aceton, alcohol, benzine, kerosine, vlekverwijderaars, terpentine, vet, vetverwijderaars en haarsprays), tenzij ze in heet water worden gewassen met een extra dosis wasmiddel. De volgende zaken mogen niet in de droger worden gedroogd: rubber, met rubber beklede artikelen en kleding, kussens voorzien van schuimrubber, schuim (latexschuim), rubber, kunststof, douchekappen, waterbestendig, textiel, luierbroekjes of inlegluiers, polyethyleen of papier mogen niet in de droger worden gedroogd. Droog geen grote, zeer dikke artikelen in de droger. Droog geen acrylvezel op hoge temperaturen. Laat na elk programma de koude-luchtfase doorlopen. Zet de droogtrommel niet uit als er nog warm wasgoed in zit. Reinig het pluizenfilter na elk gebruik (zie Reiniging en Onderhoud). Leeg de waterbak na elk gebruik (zie Reiniging en Onderhoud). Reinig de condenseenheid regelmatig (zie Reiniging en Onderhoud). Zorg dat er geen pluis ophoopt rondom de droger. Klim nooit op de droger. Dit kan schade tot gevolg hebben. Houd u altijd aan de elektrische vereisten (zie Installatie). Koop altijd originele reserveonderdelen en toebehoren (zie Technische dienst). ! WAARSCHUWING: Stop de droger nooit voor het einde van de droogcyclus, tenzij u alle artikelen snel uit de droger haalt en ze uitspreidt, zodat de warmte wordt afgevoerd.

Informatie over recyclage en verwijdering Als onderdeel van onze voortdurende toewijding aan de bevordering van het milieu, behouden we ons het recht voor om gerecycleerde kwaliteitsonderdelen te gebruiken om de klantenkosten zo laag mogelijk te houden en materiaalverspilling te minimaliseren. Verpakkingsmateriaal: houd u aan de regels die gelden voor uw gemeente, zodat het verpakkings materiaal gerecycled kan worden. Om het risico op verwondingen bij kinderen zoveel mogelijk te beperken, moet de deur verwijderd worden en dient het zichtbare deel van het netsnoer te worden afgeknipt. Gooi deze delen afzonderlijk weg om ervoor te zorgen dat de stekker van het toestel niet langer in het stopcontact gestoken kan worden. Vernietiging van oude electrische apparaten De Europese Richtlijn 2002/96/EC over Vernietiging van Electrische en Electronische Apparatuur (WEEE), vereist dat oude huishoudelijke electrische apparaten niet mogen vernietigd via de normale ongesorteerde afvalstroom. Oude apparaten moeten apart worden ingezameld om zo het hergebruik van de gebruikte materialen te optimaliseren en de negatieve invloed op de gezondheid en het milieu te reduceren. Het symbool op het product van de “afvalcontainer met een kruis erdoor” herinnert u aan uw verplichting, dat wanneer u het apparaat vernietigt, het apparaat apart moet worden ingezameld. Consumenten moeten contact opnemen met de locale autoriteiten voor informatie over de juiste wijze van vernietiging van hun oude apparaat. Energiebesparing en respect voor het milieu

Wring het wasgoed altijd eerst uit voor u het in de droger doet (als u het wasgoed in een wasmachine wast, centrifugeer het wasgoed dan op een hoog toerental). Dit bespaart tijd en energie tijdens het drogen. Droog altijd hele ladingen - dit bespaart energie: kleine ladingen of slechts een enkel kledingstuk hebben vaak een langere droogtijd. Reinig het pluizenfilter na elk gebruik om de kosten van energieverbruik te beperken (zie Reiniging en Onderhoud).

Reiniging en onderhoud

Haal de stekker uit het stopcontact ! Haal de stekker uit het stopcontact als u het apparaat niet gebruikt, tijdens het schoonmaken ervan en tijdens elk onderhoud. Controleer de trommel na elk gebruik Draai de droogtrommel met de hand rond om klein wasgoed (zakdoeken) uit de droger te halen dat anders in de trommel zou kunnen achterblijven. Trommel reinigen Reinig het pluizenfilter na elk gebruik Het pluizenfilter is een belangrijk onderdeel van uw droger: het verzamelt pluis en stof dat ontstaat tijdens het drogen. Daarnaast kunnen ook kleine voorwerpen in het pluizenfilter terecht komen. Reinig het pluizenfilter daarom na het drogen door hem af te spoelen onder stromend water of met uw stofzuiger. Als het pluizenfilter verstopt raakt, wordt de luchtstroom in de droger ernstig gehinderd: droogtijden worden langer en u verbruikt meer energie. Het kan uw droger ook schade toebrengen. Het pluizenfilter bevindt zich in de deuropening van de droger (zie diagram). Het pluizenfilter verwijderen:

1. Trek het plastic handvat van het pluizenfilter naar

boven (zie diagram).

2. Reinig het pluizenfilter en plaats het correct terug.

Zorg ervoor dat het filter helemaal naar beneden in de houder wordt geschoven. ! Gebruik de droger niet zonder het pluizenfilter terug te plaatsen. ! Gebruik geen schuurmiddelen, staalwol of reinigingsmiddelen voor roestvrij staal om de trommel te reinigen. De roestvrij stalen trommel kan verkleuren. Dit kan veroorzaakt worden door een combinatie van water en/of reinigingsmiddelen zoals wasverzachters. Deze verkleuring heeft geen invloed op het droogresultaat. Het reinigen van de condenseenheid Haal de condenseenheid regelmatig (een keer per maand) uit de droger en verwijder het stof door de eenheid onder de kraan af te spoelen met koud water. Doe dit met koud water en richt de achterkant van de condenser naar de waterstraal. De condenser verwijderen:

1. Haal de stekker uit het stopcontact en doe de deur

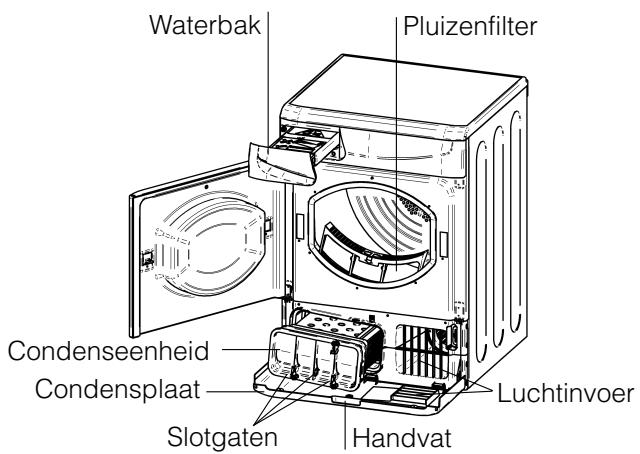

2. Verwijder de condensplaat door de drie slotgaten

90° tegen de klok in te draaien en daarna aan het handvat te trekken (zie tekening).

3. Reinig het oppervlak van de afdekrubbers en

plaats de eenheid terug in de droger. Zorg ervoor dat de slotgaten goed vast zitten. Het reinigen van de droger Leeg de waterbak na elk gebruik Haal de bak uit de droger en giet het water weg in de gootsteen of andere waterafvoer. Plaats de bak terug in de droger. Controleer de waterbak altijd en leeg deze indien nodig voordat u een nieuw droogprogramma start. Waterbak Pluizenfilter Externe onderdelen van metaal of plastic en rubber onderdelen kunnen worden schoongemaakt met een vochtige doek. Verwijder stof en pluis regelmatig (elke 6 maanden) van het rooster aan de voorkant en de luchtafvoeropeningen aan de achterkant met de stofzuiger. Stofzuig ook af en toe de voorkant van de condenser en rondom het pluizenfilter. ! Gebruik geen oplosmiddelen of schuurmiddelen. ! Uw droger gebruikt speciale lagercomponenten die niet gesmeerd hoeven te worden. ! Laat uw droger regelmatig controleren door erkende vakmensen om elektrische en mechanische veiligheid te waarborgen (zie Technische dienst).

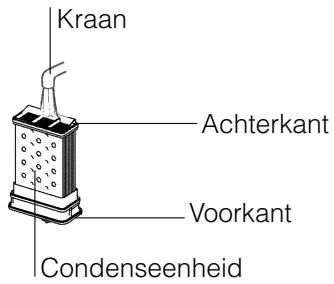

Kraan Achterkant Condenseenheid Condensplaat Slotgaten

Luchtinvoer Handvat Voorkant Condenseenheid Problemen oplossen Mocht u problemen ondervinden met uw droger controleer dan eerst het volgende voor u de technische dienst belt (zie Technische dienst): Probleem: Mogelijke oorzaken / Oplossing Droger start niet.

Droogcyclus start niet. Het duurt lang voor het wasgoed droog is.

Pictogram Water legen knippert maar het droogprogramma is nog maar korte bezig. Pictogram Water legen is brandt en de waterbak is niet vol. Het programma is afgewerkt en de kledingstukken zijn vochtiger dan voorzien. Op het display staat een foutcode F gevolgd door één of twee cijfers.

De stekker zit niet in het stopcontact of maakt geen contact. Er is een stroomstoring geweest. De stop is gesprongen. Steek de stekker van een ander apparaat in het stopcontact. Gebruikt u een verlengsnoer? Probeer de stekker van de droger rechtstreeks in het stopcontact te steken. Is de deur niet helemaal afgesloten? De PROGRAMMA is niet helemaal juist ingesteld (zie Start en programma’s). De START toets is niet ingedrukt (zie Start en programma’s). U hebt een latere starttijd ingesteld (zie Start en programma’s). Het pluizenfilter is niet gereinigd (zie Reiniging en Onderhoud). De temperatuurinstelling is niet ideaal voor het soort stof dat u droogt (zie Start en programma’s, en zie Wasgoed)). Dient de waterbak geleegd te worden? Pictogram Water legen knippert? (zie Reiniging en Onderhoud). Moet de condenser te worden schoongemaakt? (zie Reiniging en Onderhoud). U hebt niet de juiste droogtijd ingesteld (zie Wasgoed). Het Luchtinvoeropening of de afvoeropeningen zijn afgedekt (zie Installatie en zie Reiniging en Onderhoud). Het wasgoed is te nat (zie Wasgoed). De droger is te vol (zie Wasgoed). De waterbak was waarschijnlijk niet geleegd voor het begin van het programma. Wacht niet op het signaal waterbak legen, controleer de waterbak altijd en leeg deze indien nodig voor u een nieuw droogprogramma start (zie Reiniging en Onderhoud). Dit is normaal, het pictogram knippert als de waterbak vol is. Als het pictogram brandt maar niet knippert, dient u de waterbak te legen (zie Start en programma’s). ! Om veiligheidsredenen werkt de droogtrommel maximaal 3 uur. Als een automatisch programma in die tijd niet de vereiste eindvochtigheid heeft gedetecteerd, voert de droogtrommel het programma volledig uit en stopt. Controleer bovenstaande punten en voer het programma opnieuw uit; als de kledingstukken nog steeds vochtig zijn, dient u contact op te nemen met de technische dienst (zie Technische dienst).

Als het display F10 of F15 aangeeft, schakelt u het toestel uit en trekt u de stekker uit. Reinig de filter en de condensor (zie Reiniging en Onderhoud). Steek de stekker weer in het stopcontact, schakel het toestel in en start dan een ander programma. Als F10 of F15 nog steeds wordt weergegeven, neemt u contact op met de technische dienst (zie Technische dienst). Als een andere code wordt weergegeven: Noteer de code en verwittig de technische dienst (zie Technische dienst).

Voor u de technische dienst belt: gebruik de tabel van het onderdeel problemen oplossen om te zien of u het probleem zelf kunt verhelpen (zie Problemen oplossen). Zo niet, zet de droger uit en bel de dichtstbijzijnde technische dienst.

Informatie die de technische dienst nodig heeft: uw naam, adres en postcode. ● uw telefoonnummer. ● het soort probleem. ● de datum van aankoop. ● het model van het apparaat (Mod.). ● het serienummer (S/N). Deze informatie vindt u op het etiket aan de binnenkant van de deur van de machine Reserveonderdelen Deze droger is een gecompliceerd apparaat. Pogingen dit apparaat zelf te repareren of onderhoud door hiervoor niet erkende personen kan letsel toebrengen aan een of meerdere personen, kan schade toebrengen aan de machine en kan de garantie op reserveonderdelen doen vervallen. Bel een erkende vakman als u problemen ondervindt bij het gebruik van deze machine. De reserveonderdelen zijn speciaal voor dit apparaat ontworpen en zijn niet geschikt voor enig ander gebruik.

Vergelijkende programma’s Aanbevolen programma’s voor vergelijkende test overeenkomstig EN61121

Programma (EN61121) Te kiezen programma Inhoud Droogopties Droog katoen Strijkdroog katoen Gemakkelijk strijken Katoen Hoge temperatuur Katoen Hoge temperatuur Synthetisch materiaal 7 kg 7 kg 3 kg Ophangdroog Strijkdroog Kastdroog ! Opmerking: Dit is geen volledige lijst van de mogelijke programma’s (zie Start en programma’s). Dit apparaat voldoet aan de volgende EC richtlijnen: - 2006/95/EC (Richtlijn voor Lage Voltages) - 89/336/EEC, 92/31/EEC en 93/68/EEC (Electromagnetische compatibiliteit)
