Folheto de instruções

Português, 61 Índice

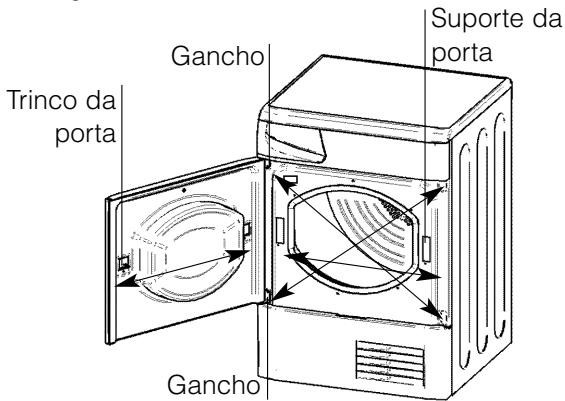

Instalação, 62 Instruções de inversão da porta Onde colocar a sua máquina de secar roupa Ventilação Drenagem da água Ligação eléctrica Antes de iniciar a utilização da sua máquina de secar roupa Descrição da máquina, 63 Para abrir a porta Características Painel de controlo Arranque e programas, 64-66 ASD79C Escolher um programa Tabela de programas Controlos Roupa, 67-68 Escolher a sua roupa Etiquetas de cuidado na lavagem Peças delicadas Tempos de secagem Avisos e Sugestões, 69 Segurança geral Eliminação Poupança de energia e respeito pelo ambiente Manutenção e cuidado, 70 Desligar a electricidade Limpar o filtro depois de cada ciclo Esvazie o recipiente de água após cada ciclo Verificar o tambor depois de cada ciclo Limpar a unidade do condensador Limpar a máquina Resolução de problemas, 71 Reparações, 72 Peças sobressalentes ! Tenha este folheto de instruções à mão para consultá-lo sempre que necessário. Leve-o consigo se mudar de casa e, caso venda este aparelho, passe o folheto ao novo proprietário, de modo a certificar-se de que este folheto permanece com o equipamento e de que o novo proprietário pode estar informado acerca dos avisos e sugestões sobre o respectivo funcionamento. ! Leia cuidadosamente as instruções; as páginas que se seguem contêm informações importantes acerca da instalação, bem como sugestões sobre o funcionamento da máquina.

Onde colocar a sua máquina Instale a sua máquina a alguma distância de ligações de gás, fogões, aquecedores e placas de cozinha, uma vez que as chamas podem danificar o aparelho. mínima espaço 10 mm Se pretende instalar o aparelho por baixo de uma bancada ou de um balcão, não se esqueça de deixar um espaço de 10 mm entre a mínima espaço 15 mm bancada e quaisquer objectos ou acima do tampo da máquina e um espaço de 15 mm entre as partes laterais da máquina e mobiliário ou paredes. Assegura assim a correcta circulação do ar. Certifique-se de que as ventilações posteriores não ficam obstruídas.

Ventilação Quando a secadora estiver em utilização, tem de existir uma ventilação adequada. Certifique-se de que coloca a sua máquina num ambiente que não seja húmido e de que existe uma ventilação adequada. O fluxo de ar em torno da secadora é essencial para condensar a água produzida durante a lavagem; a secadora não funciona em perfeitas condições se encerrada no espaço fechado ou armário. ! Não recomendamos a instalação da secadora num armário, mas o aparelho nunca deve ser instalado por trás de uma porta que se possa trancar, uma porta deslizante ou com uma dobradiça instalada no lado oposto à porta da máquina. ! Se utilizar a secadora numa sala pequena e fria, pode gerar-se alguma condensação. Instruções de inversão da porta Gancho Suporte da porta Trinco da porta Gancho A porta da sua secadora é reversível e pode mudar-se facilmente. Mude o suportes de trinco na diagonal e os parafusos. Mude o trinco da porta e fechadura com as placas de paragem opostas (ver diagrama acima).

Drenagem da água Se a sua secadora estiver instalada junto a um ponto de canalização, a água pode ser canalizada para este sistema. Isto afasta a necessidade de esvaziar o recipiente de água. Se a secadora estiver empilhada sobre ou instalada junto à máquina de lavar roupa, pode partilhar o mesmo ponto de canalização. A altura do cano deve ser inferior a 1m A partir da parte inferior da secadora. Retire o grampo e o tubo da posição mostrada (ver diagrama). Retire o grampo e o tubo deste ponto... Instale um tubo com um comprimento adequado no novo ...instale o novo tubo e local (ver diagrama) e instale monte o grampo aqui. novamente o grampo. ! Certifique-se de que o tubo não fica obstruído ou dobrado quando a secadora estiver na sua posição final. Ligações eléctricas Certifique-se do seguinte antes de introduzir a ficha numa tomada de corrente eléctrica: A tomada tem de ter ligação à terra. A tomada deve ter capacidade para suster a potência máxima de máquinas, que está indicada na chapa de classificação (ver Descrição da máquina de secar). A tensão deve encontrar-se dentro dos valores indicados na chapa de classificação (ver Descrição da máquina de secar). A tomada deve ser compatível com a ficha da máquina. Se não for este o caso, substitua a ficha ou a tomada. ! A secadora não deve ser instalada ao ar livre, mesmo que seja num espaço abrigado. Pode ser extremamente perigosa a exposição à chuva ou tempestades. ! Depois de instalada, a cablagem eléctrica e ficha da máquina deve estar facilmente alcançável. ! Não utilize cabos de extensão. ! O cabo de alimentação não deve ser dobrado ou pisado. ! O fio de alimentação eléctrica deve ser verificado periodicamente e substituído por um fio preparado especialmente para esta secadora, apenas por técnicos autorizados (ver Reparações). Fios de alimentação novos ou mais longos são fornecidos sem custos adicionais por representantes autorizados. ! O fabricante recusa qualquer responsabilidade caso estas regras não seja seguidas. ! Se tiver dúvidas sobre o mencionado acima consulte um electricista qualificado. Antes de iniciar a utilização da sua máquina de secar roupa Depois de instalar a sua máquina e antes de iniciar a sua utilização, limpe o interior do tambor para remover qualquer pó que se tenha acumulado durante o transporte. Descrição da máquina de secar Para abrir a porta Características Pressione e liberte o painel frontal na posição apresentada Recipiente de água

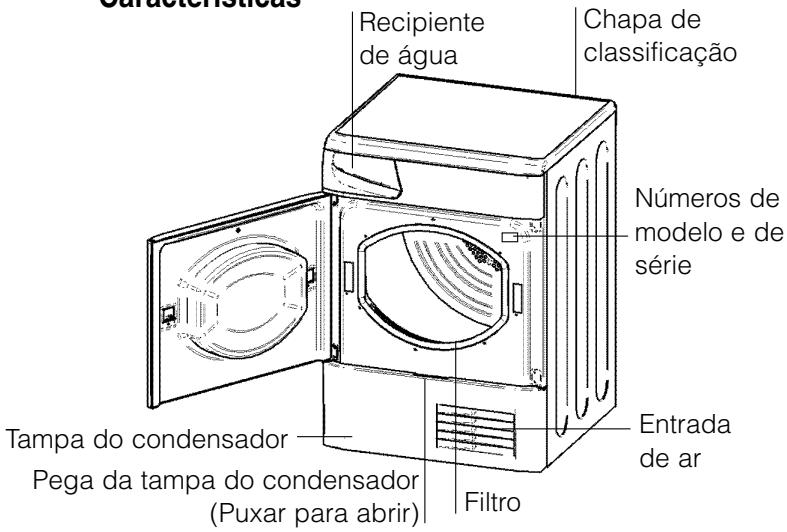

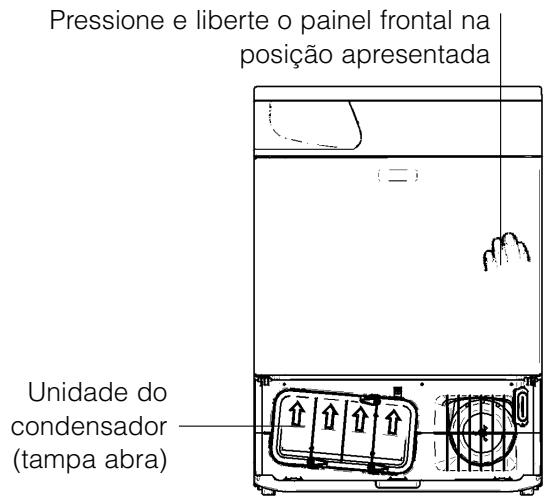

Chapa de classificação Números de modelo e de série Unidade do condensador (tampa abra) Pega da tampa do condensador (Puxar para abrir) Painel de controlo Tempo e Ícone Visor Guia de Secagem Entrada de ar Tampa do condensador Botões de OPÇAO Filtro botão INICIAR/CANCELAR Luz Ligar/Desligar Botão LIGAR/DESLIGAR Botões de Selecção de PROGRAMA O botão INICIAR/CANCELAR inicia um programa seleccionado. Quando pressionar este botão, um sinal sonoro e os ícones de progresso fircam intermitentes para confirmarem a acção. Se não definiu um programa, o sinal sonoro será emitido quatro vezes. Se premir sem soltar este botão durante o funcionamento de um programa, será emitido um sinal sonoro longo, o programa será cancelado e o secador interrompido (ver Arranque e Programas). Nota: Se a cuba da água se encher, o ícone acende-se, a temperature é desligada e a sua roupa não seca. Botões/ícones de OPÇAO : estes botões seleccionam opções disponíveis para o seu programa escolhido (ver Controlos). Os ícones indicam que a opção foi seleccionada. O botão LIGAR/DESLIGAR : Se a secador estiver a funcionar e se premir este botão, a secador pára. Pressione novamente para reiniciar a secagem. Se não abriu a porta, prima o botão INICIAR para continuar. O Guia de Secagem permite a consulta de uma tabela de utilização fácil, com a descrição dos tipos de tecidos e as capacidades de carga. O ícone Esvaziar água indica que o recipiente de água deve ser esvaziado. Quando se encontra em estada intermitente significa que o recipiente está cheio. Demora alguns segundos a apagar-se depois de colocar novamente o recipiente de água vazio e, para que o ícone se apague, o secadora deve estar em funcionamento (ver Controlos). Ícone Limpar Filtro avisa que tem de limpar o filtro sempre que utilizar o secador (ver Manutenção). A luz indicadora Ligar/Desligar indica que a sua secadora está a ser utilizada ou que está preparada para a selecção de um programa. Ícones de Progresso: indicam o estado do programa. Indicam cada fase do programa através do ícone correspondente, Cuidado Pré-Vincos , Secagem , Rotação Fria Cuidado Pós-Vincos (ver Arranque e Programas). Os botões de Selecção de PROGRAMA definem o programa: prima o botão correspondente ao programa que pretende seleccionar (ver Arranque e Programas).

Arranque e Programas

Escolher um programa

1. Ligue a secadora a uma tomada de corrente

2. Escolha a sua roupa de acordo com o tipo de

3. Abra a porta e certifique-se de que o filtro está

limpo e bem colocado e de que o recipiente da água está vazio e na respectiva posição (ver Manutenção).

4. Carregue a máquina e certifique-se de que

nenhuma peça fica presa no fecho da porta. Feche a porta.

5. A luz Ligar/Desligar não está acesa: Pressione o

botão LIGAR/DESLIGAR

6. Prima o botão de selecção de Programa que

corresponde ao tipo de tecido a secar, verificando a tabela de Programas (ver Programas) bem como as indicações para cada tipo de tecido (ver Roupa).

7. Escolha as opções Secagem Temporizada ou

Níveis de Secagem. - Se optar por Secagem Temporizada, prima e solte o botão Temporizado até visualizar o período de tempo pretendido ou... - Para alterar a definição de secagem predefinida, prima e solte o botão Níveis de Secagem até ver indicado o nível pretendido. ! Consulte a tabela Programas para obter mais detalhes.

8. Defina um tempo de atraso, bem como outras

opções, conforme necessário.

9. Se pretender seleccionar um sinal sonoro no final

de um programa, pressione o botão de opção ALARME

10. Pressione o botão INICIAR

para começar. O visor mostra a hora prevista para terminar. Durante o programa de secagem, pode verificar a sua roupa e retirar peças que já estejam secas enquanto as restantes continuam a secar. Quando fechar novamente a porta, prima o botão INICIAR de modo a retomar a secagem.

11. Durante os últimos minutos dos Programas de

Secagem, antes do programa chegar ao fim, entra na fase de ROTAÇÃO A FRIO (os tecidos são arrefecidos), que deve ser sempre concluída.

12. O sinal sonoro (se a opção Alarme tiver sido

seleccionada) soa quando o programa chegar ao fim, o visor apresentará Abra a porta, retire a roupa, limpe o filtro e coloque-o novamente. Esvazie o recipiente de água e coloque-o novamente (ver Manutenção). Se a opção Cuidado Pós-Vincos tiver sido seleccionada e não retirar a roupa imediatamente, o secador roda ocasionalmente durante 10 horas ou até abrir a porta.

13. Desligue a secadora.

Programa Engoma fácil O ‘Engoma fácil’ é um programa breve de 10 minutos (8 minutos de calor, seguidos de 2 minutos de um período de rotação a frio), que ventila as fibras das roupas que foram deixadas na mesma posição/Local durante um período de tempo prolongado. O ciclo relaxa as fibras e facilita a passagem a ferro. ! O ‘Engoma fácil’ não é um programa de secagem e não deve ser utilizado com peças de roupa molhadas. Para obter os melhores resultados:

1. Não carregue mais do que a capacidade máxima. Estes números referem-se ao peso em seco:

Tecido Carga máxima Algodão e Misturas de algodão 2,5 kg Sintéticos 2 kg Gangas 2 kg

2. Descarregue a secadora imediatamente após o fim do programa, pendure, dobre ou engome as peças

de roupa e guarde-as no armário. Caso isto não seja possível, repita o programa. O efeito ‘Engoma fácil’ varia de tecido para tecido. Funciona bem com tecidos tradicionais como algodão e misturas de algodão e menos bem em fibras acrílicas e em materiais como Tencel®. Programa de Lãs Este programa destina-se a roupas delicadas que possam ser utilizadas na máquina de secar e que estejam marcadas com o símbolo

Pode ser utilizado em cargas máximas de 1kg (aproximadamente 3 camisolas). Recomendamos que volte estas peças do avesso antes de colocar na máquina. Este programa demora cerca de 60 minutos, mas pode demorar mais tempo, dependendo do volume e densidade da carga e a velocidade de rotação utilizada na sua máquina. As cargas secas através da utilização deste programa, normalmente, ficam prontas a vestir, mas em peças mais pesadas, as pontas podem ficar húmidas. Permita que sequem naturalmente uma vez que a secagem artificial em demasia pode danificar as peças. ! Ao contrário de outros materiais, o mecanismo de encolhimento da lã é irreversível, ou seja, não volta ao tamanho, nem à forma original. ! Este programa não é adequado a roupas acrílicas.

O ciclo de secagem para lã desta máquina de secar foi aprovado pela The Woolmark Company para secar peças que tenham etiquetas Woolmark que indiquem que elas se podem lavar e secar à máquina, desde que tais peças sejam secas seguindo as instruções incluídas na etiqueta e também as indicadas pelo fabricante desta máquina de secar (M0616). Este é o primeiro e único ciclo de secagem para lã aprovado pela The Woolmark Company.

Arranque e Programas Programas ! Caso a luz LIGAR/DESLIGADO não se encontre acesa; Prima o botão LIGAR/DESLIGADO seleccione o programa. Programa O que faz... Como defini-lo... Nota: Algodões Calor Alto Seca a roupa de Algodão em Calor Alto

1. Prima o botão Algodão – Calor Alto

2. Seleccione a opção Temporizado

Automático - Se optar por Secagem Temporizada , ver Temporizado abaixo, ou... - Para alterar a definição de secagem predefinida, prima e solte o botão Níveis de Secagem até ver indicado o nível pretendido.

3. Seleccione qualquer Opção, caso requerido.

4. Prima o botão INICIAR

Opções disponíveis: Alarme , Início Atrasado , Cuidados Pré-Vincos Cuidados Pós-Vincos Opções de secagem: Automático Pronto a engomar Pendurar : predefinição Armário Baixo Calor Seca a roupa de Algodão em Baixo Calor

1. Prima o botão Algodão – Baixo Calor

2. Seleccione um tempo de secagem, ver

Temporizado abaixo. Opções disponíveis: ver Temporizado abaixo Sintéticos Seca os Sintéticos em Calor Alto

1. Prima o botão Sintéticos

2. Seleccione a opção Temporizado

Automático - Se optar por Secagem Temporizada , ver Temporizado abaixo, ou... - Para alterar a definição de secagem predefinida, prima e solte o botão Níveis de Secagem até ver indicado o nível pretendido.

3. Seleccione qualquer Opção, caso requerido.

4. Prima o botão INICIAR

Opções disponíveis: Alarme , Início Atrasado Cuidados Pré-Vincos Cuidados Pós-Vincos

Algodões Woolmark Seca as peças de Lã, (ver página anterior).

2. Seleccione Opção Alarme, caso requerido.

3. Prima o botão INICIAR

Opções de secagem: Automático Pronto a engomar Pendurar : predefinição Armário Opções disponíveis: Alarme

Delicados (ex. Acrílico) VENTILAÇÃO Engoma fácil Seca a roupa na definição Baixo Calor pronta a vestir.

e, em seguida, Um programa Automático

1. Prima o botão Delicados

2. Caso o programa Timed for requerido (ver

Temporizado abaixo). Caso contrário, a predefinição é Automatica

3. Seleccione qualquer Opção, caso requerido.

4. Prima o botão INICIAR

Opções disponíveis: Alarme , Início Atrasado Cuidados Pré-Vincos Cuidados Pós-Vincos

1. Prima o botão Arejamento

2. Seleccione Opção Alarme, caso requerido.

3. Prima o botão INICIAR

Opções disponíveis: Alarme

1. Prima o botão Engomar Fácil

2. Seleccione Opção Alarme, caso requerido.

3. Prima o botão INICIAR

! Este não é um programa de secagem (ver página anterior).

a predefinição é Automatica Opções disponíveis: Alarme Temporizado Utilize sempre a Timed Drying (Secagem Temporizada) para cargas com peso inferior a 1kg ou, (0:20, 0:40, se preferir, um resultado de 1:00, 1:20, 1:40, secagem diferente. 2:00 ou 2:20 Horas: Minutos) A definição de calor Secagem temporizada depende da opção de material seleccionada: O visor apresentará BAIXO Calor ALTO Calor conforme apropriado.

1. Prima e solte o botão Temporizado até o

visor apresentar a selecção requerida. Cada vez que premir avança

em seguida em seguida repete. ● Os delicados têm um tempo máximo de Opções disponíveis: Alarme , Início Atrasado Cuidados Pré-Vincos Cuidados Pós-Vincos

Consulte os tempos de Quando apresentada , a opção secagem propostos (ver Automático encontra-se disponível se Roupa). mudar de ideias.

2. Seleccione qualquer Opção, caso requerido. Os últimos 10 minutos

destes programas é o

3. Prima o botão INICIAR

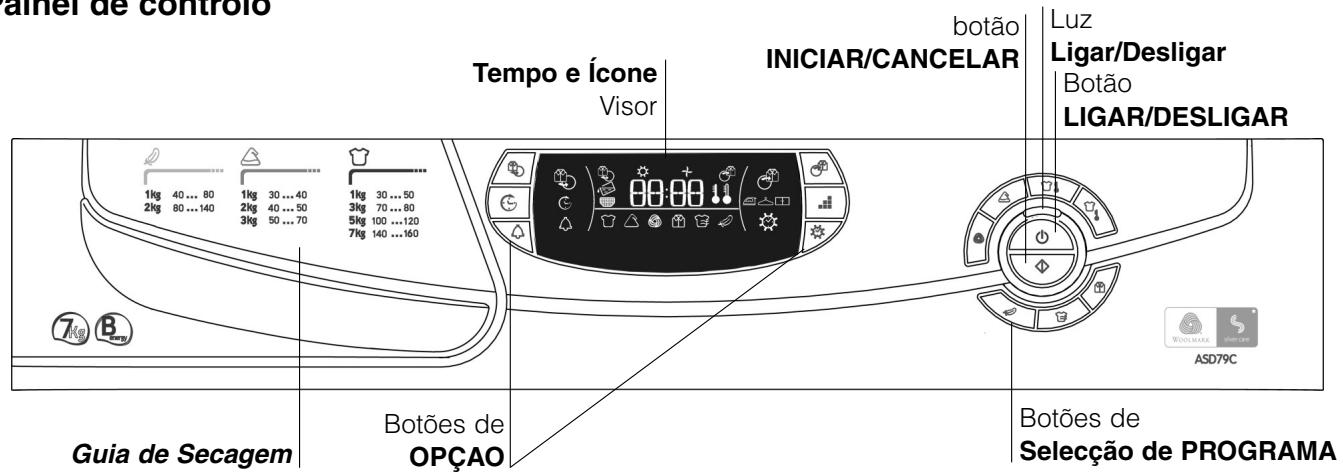

! Cuidado, se o programa não pode ser alterado após premir o botão INICIAR. ! Botão LIGAR/DESLIGAR : prima este botão para interromper o programa. Volte a premir para retomar o funcionamento do programa. Se abriu a porta, terá de premir primeiro o botão INICIAR para retomar o funcionamento do programa. ! Botão INICIAR/CANCELAR : prima sem soltar este botão para cancelar um programa. O visor apresentará

Botões / ícones de OPÇÃO Estes botões são utilizados para personalizar o programa seleccionado para os seus requisitos. Antes de poder seleccionar uma opção, terá de seleccionar um programa, premindo o respectivo botão. Nem todas as opções encontram-se disponíveis para todos os programas (ver Arranque e Programas). Se uma opção não se encontra disponível e caso prima o botão, o sinal sonoro será emitido quatro vezes. Se a opção encontra-se disponível, será emitido um sinal sonoro e o ícone da opção acende-se para confirmar a selecção. Atraso de Tempo O início de alguns programas (ver Arranque e Programas) pode ser atrasado num máximo de 18 horas. Certifique-se de que o recipiente de água está esvaziada antes de definir um início atrasado. Para definir, prima o botão Atraso de Tempo, o visor apresentará e o ícone da opção Atraso de Tempo acende-se. Se voltar a premir, será seleccionar um atraso de 1 hora e o visor indicar , cada vez que premir o botão, será adicionada 1hora ao atraso. Quando for apresentado, e o botão, for premido mais uma vez o visor apresentará e cancelará o atraso após alguns segundos. Cuidado Pré-Vincos Esta opção apenas se encontra disponível caso seja seleccionado um início atrasado. Por vezes, a roupa entra num ciclo de rotação durante o período atrasado, de modo a ajudar a prevenir a formação de vincos. Alarme Encontra-se disponível em todos os programas e permite a emissão de um sinal sonoro no final do ciclo de secagem, de modo a avisá-lo que a roupa já pode ser removida. Prima o botão e o ícone apresentará que a opção foi seleccionada. Cuidado Pós-Vincos Quando disponível e seleccionada, as peças entram, por vezes, num ciclo de rotação após o final dos ciclos de secagem e Rotação a Frio, de modo a ajudar a prevenir a formação de vincos, caso não esteja disponível para remover a carga imediatamente após a conclusão do programa.

VISOR O visor apresenta a duração do tempo de atraso ainda por decorrer ou uma indicação do tempo restante para um programa de secagem. O tempo de atraso é apresentado em horas e a contagem decrescente é feita em cada hora. O ícone Atraso de Tempo passa a intermitente depois de premir o botão Iniciar.

O tempo até à conclusão é apresentado em horas e minutos e a contagem decrescente é feita em cada minuto. Tal inclui a fase “Rotação a Frio”, a definição de calor ALTO ou calor BAIXO é igualmente apresentado. Quando os programas temporizados são seleccionados, o tempo apresentado ao longo do ciclo é o tempo restante. Quando um programa Automático é seleccionado, o tempo apresentado é uma estimativa do tempo restante. Quando o programa é seleccionado, o visor apresenta o tempo requerido para secar uma carga completa. Após cerca de 10 minutos o controlador calcula uma estimativa melhor do tempo de ciclo. Os sinais de dois pontos entre as horas e os minutos no visor passam a intermitente para indicar que o tempo entrou em contagem decrescente. Quando o programa conclui a sua fase “Rotação aFrio”, o visor apresentará O visor apresenta igualmente qualquer eventual problema com o secador. Caso tal se verifique, o visor apresentará “F”, seguido de um número de código de falha (ver Resolução de Problemas). Ícone Esvaziar água / recipiente de água (Se esvaziou o secador, este ícone poderá ser ignorada, uma vez que não há necessidade de esvaziar o recipiente de água). Quando este ícone encontra-se aceso (não em estado intermitente), avisa-o que tem de esvaziar o recipiente de água. Se o recipiente de água se encher durante um programa, o aquecedor desliga-se e o secador executa um período Rotação Fria, o ícone passa a intermitente e será emitido um sinal sonoro. Em seguida, pára, todos os ícones de progresso ficarão acesos e o ícone Esvaziar água passa a intermitente. Deverá esvaziar o recipiente de água e reiniciar o secador, caso contrário, a roupa não ficará seca. Depois de reiniciar o secador, o ícone demorará alguns segundos até se apagar. Para evitar este procedimento, esvazie sempre o recipiente de água cada vez que utilizar o secador (ver Manutenção).

Abertura da Porta A abertura da porta durante um programa provoca a interrupção do secador e os seguintes efeitos: Todos os 4 ícones de progresso serão acesos. Durante uma fase de atraso, o mesmo prosseguirá com a contagem decrescente. O botão INICIAR terá de ser premido para retomar o programa de atraso. Os ícones de progresso serão alterados para apresentar o estado actual. Durante a parte de secagem do programa, o sinal de dois pontos no visor deixa de piscar para indicar que a contagem decrescente foi interrompida. O botão INICIAR terá de ser premido para retomar o programa. Os ícones de progresso alteram-se para apresentar o estado actual, os sinais de dois pontos passam a intermitente e a contagem decrescente continua. Durante o programa “Ventilação” ou “Rotação a Frio” ou Cuidado Pós-Vincos, o programa terminará, o visor apresentará

Nota Em caso de corte de electricidade, desligue a alimentação ou remova a ficha. Prima o botão INICIAR para retomar o programa. Roupa Escolher a sua roupa Etiquetas de cuidado na lavagem

• Consulte os símbolos nas etiquetas das roupas, de modo a certificar-se de que os artigos podem ser utilizados na secadora.
• Escolha a roupa por tipo de tecido.
• Esvazie os bolsos e verifique os botões.
• Feche os fechos de correr e desaperte cintos e correias.
• Torça cada peça de modo a eliminar o máximo de água possível. Observe as etiquetas nas suas peças de roupa, especialmente se está a utilizar a secadora pela primeira vez. Os símbolos que se seguem são os mais comuns:

Pode ser seco na máquina Não pode ser seco na máquina Seque com a temperatura máxima ! Não carregue peças a pingar na secadora. Seque com a temperatura mínima Carga máxima Não carregue mais do que a capacidade máxima. Estes números referem-se ao peso em seco: Fibras naturais: 7 kg máx. Fibras sintéticas: 3 kg máx. ! NÃO sobrecarregue a máquina, uma vez que pode resultar num desempenho de secagem reduzido. Carga típica Nota: 1kg = 1000g Roupas Blusa de algodão Outros Vestido de algodão Outros Calças de ganga 10 fraldas Camisa de algodão Outros T-Shirt 150 g 100 g 500 g 350 g 700 g 1000 g 300 g 200 g 125 g Peças domésticas Capa de edredão em algodão (Duplo) Outros Toalha de mesa grande Toalha de mesa pequena Pano de cozinha Toalhão de banho Toalha de rosto Lençol de banho Lençol (solteiro) 1500 g 1000 g 700 g 250 g 100 g 700 g 350 g 500 g 350 g Peças não adequadas para secagem na máquina

• Artigos que contenham borracha ou materiais tipo borracha ou películas de plástico (almofadas ou material em PVC), quaisquer artigos inflamáveis ou objectos que contenham substâncias inflamáveis (toalhas vaporizadas com laca de cabelo).
• Fibras de vidro (alguns tipos de reposteiros).
• Artigos que tenham sido limpos a seco.
• Itens com o código ITCL (ver Peças delicadas). Podem ser limpos com produtos de limpeza a seco domésticos. Siga as instruções cuidadosamente.
• Peças volumosas (colchas, sacos-cama, almofadas, cobertas grandes, etc). Estes artigos expandem-se e podem impedir o fluxo de ar no interior da secadora. No fim de um ciclo de secagem, os algodões ainda devem estar húmidos caso tenha agrupado algodões e sintéticos. Se isto acontecer, basta aplicar mais um breve período de secagem. Nota: Nos últimos 10 minutos de cada período de tempo,procede-se à secagem a frio; tenha em consideração esta função ao definir o tempo, uma vez que este período não seca a sua roupa.

• Secagem: Se pretender engomar algumas das suas roupas, podem ser retiradas da máquina ainda um pouco húmidas. As restantes poderão ficar mais tempo, se precisar delas completamente secas. Cobertores e cobertas de cama: artigos em acrílico (Acilan, Courtelle, Orion, Dralon) devem ser secos com especial cuidado com um TEMPERATURA BAIXA. Evite secar por um longo período de tempo.

• Definição de temperatura. Peças pregueadas ou enrugadas: leia as instruções de secagem do fabricante da peça.

• Temperatura ambiente: se o espaço em que a máquina está instalada estiver frio, poderá demorar mais tempo a secar as suas roupas. Artigos com goma: não seque estes artigos com peças sem goma. Certifique-se de que retira o máximo da solução de goma da carga antes de colocá-la na secadora. Não seque em demasiado: a goma transforma-se em pó e deixa a sua roupa mole, eliminando o propósito da goma.

• Volumes: alguns artigos mais volumosos devem ser secos na máquina com cuidado. Sugerimos que remova estes artigos várias vezes, sacuda-os e volte a colocá-los na máquina até que estejam completamente secos. Tempos de secagem ! Não seque em demasiado as suas roupas. Todos os tecidos contêm um pouco de humidade natural, que os mantêm suaves e macios. Estes tempos são aproximados e podem variar dependendo de: A tabela (ver abaixo) apresenta tempos de secagem APROXIMADOS em Horas : Minutos, conforme apresentados no visor, os tempos são igualmente apresentados em minutos apenas para referência.

• Quantidade de água mantida nas roupas após o ciclo de centrifugação: as toalhas e peças delicadas retêm muita água.
• Tecidos: artigos que sejam do mesmo tipo de tecido, mas que sejam de texturas e espessuras diferentes poderão não ter o mesmo tempo de secagem. Os tempos apresentados destinam-se a programas Secagam Automática na opção Armário. As definições de Secagem Temporizada são igualmente apresentadas para ajudá-lo a escolher a opção adequada.

• Quantidade de roupa: artigos únicos ou pequenas cargas podem demorar mais tempo a secar. Os pesos referem-se a artigos secos. Algodões Metade da carga 2 kg 1 kg Calor Alto Duração automática 0:30 - 0:50 Minutos automáticos

Definição Secagem 0:40 ou 1:00 Temporizada) Tempos de secagem em centrifugação reduzida na máquina de lavar 0:40

1:00 0:50 Metade da carga Delicados (Acrílicos) Duração automática

Definição Secagem 0:40 ou 1:00 ou 1:20 Temporizada) Tempos de secagem em centrifugação reduzida na máquina de lavar

Definição Secagem 0:20 ou 0:40 ou 1:00 1:00 ou 1:20 Temporizada) Tempos de secagem de 800-1000rpm na máquina de lavar Calor Alto Carga completa

2:20 1:20 Avisos e Sugestões ! O equipamento foi concebido e construído de acordo com normas de segurança internacionais. Estes avisos são apresentados por razões de segurança e devem ser seguidos minuciosamente. Segurança Geral

Esta secadora não se destina à utilização por pessoas (incluindo crianças) com capacidades físicas, sensoriais ou mentais reduzidas ou com falta de experiência ou conhecimento, a menos que tenham supervisão ou instruções quanto à utilização do aparelho por parte de uma pessoa responsável pela sua segurança. Esta secadora foi concebida para utilização doméstica e não utilização profissional. Não toque no equipamento com os pés descalços, nem com as mãos ou pés molhados. Desligue a máquina retirando a ficha e não puxando o fio. As crianças não devem aproximar-se da secadora durante a sua utilização. Depois da utilização da secadora, desligue-a no botão e da corrente eléctrica. Mantenha a porta fechada de modo que as crianças não utilizem a máquina como um brinquedo. As crianças não devem ser deixadas sozinhas para se garantir que não brincam com a secadora. O aparelho deve ser instalado correctamente com a ventilação adequada. A entrada de ar no painel frontal e a ventilação posterior por trás da secadora nunca devem estar obstruídos (ver Instalação). Nunca utilize a secadora em carpetes, cuja altura impeça o ar de entrar na secadora a partir da base. Verifique se a secadora está vazia antes de carregá-la. O painel traseiro da secadora pode ficar muito quente. Nunca toque neste painel durante a utilização. Não utilize a secadora sem que o filtro, o recipiente de água e o condensador estejam seguramente afixados nas respectivas posições (ver Manutenção). Não utilize amaciador líquido na sua máquina de secar; adicione-o ao enxaguamento final da sua máquina de lavar. Não sobrecarregue a secadora (ver Roupa para além das cargas máximas). Não carregue peças que estejam a pingar. Seque apenas artigos que tenham sido lavados com água e detergente, enxaguados e centrifugados. Existe um risco de incêndio se secar peças que NÃO tenham sido lavadas com água. Verifique cuidadosamente todas as instruções nas etiquetas das roupas (ver Roupa). Não seque peças de vestuário que tenham sido tratadas com produtos químicos. Nunca secar artigos contaminados com substâncias inflamáveis (óleo de culinária, acetona, álcool, Gasolina, querosene, tira-nódoas, turpentina, ceras, removedores de cera e lacas para o cabelo), a menos que lavados com água quente e com uma quantidade considerável de detergente extra. Não secar borracha, artigos com partes em borracha e peças de vestuário, almofadas com aplicações em borracha, espuma (espuma de látex), borracha, plástico, toucas de duche, têxteis impermeáveis, fraldas ou pensos descartáveis, polietileno ou papel. Não seque artigos grandes e muito volumosos. Não seque fibras acrílicas a altas temperaturas. Complete cada programa com a respectiva Fase de rotação a frio. Não desligue a máquina quando ainda existirem artigos quentes no interior. Limpe o filtro após cada utilização (ver Manutenção). Esvazie o recipiente de água e coloque-o novamente (ver Manutenção). Limpe a unidade do condensador após intervalos regulares (ver Manutenção). Não permita a acumulação de resíduos na secadora. Nunca suba para cima da secadora. Pode resultar em ferimentos. Siga sempre as normas e requisitos eléctricos (ver Instalação). Compre sempre peças sobressalentes e acessórios originais (ver Reparação). ! AVISO: Nunca parar a secadora antes do fim do ciclo de secagem, a menos que todos os artigos sejam rapidamente retirados e espalhados de modo a dissipar o calor.

Informações Acerca de Reciclagem e Eliminação de Resíduos Como parte do nosso continuado empenho em ajudar o ambiente, reservamo-nos o direito de utilizar componentes de qualidade, de modo a manter os custos baixos para os clientes e minimizar o desperdício de material. Eliminação do material da embalagem: siga os regulamentos locais, de modo que a embalagem possa ser reciclada. De modo a minimizar o risco de lesões para crianças, remova a porta e a ficha e corte o fio eléctrico do aparelho. Elimine estas peças separadamente a fim de assegurar que o aparelho não possa mais ser ligado a uma tomada eléctrica. Recolha dos electrodomésticos A directiva Europeia 2002/96/CE referente à gestão de resíduos de aparelhos eléctricos e electrónicos (RAEE), prevê que os electrodomésticos não devem ser escoados no fluxo normal dos resíduos sólidos urbanos. Os aparelhos desactualizados devem ser recolhidos separadamente para optimizar a taxa de recuperação e reciclagem dos materiais que os compõem e impedir potenciais danos para a saúde humana e para o ambiente. O símbolo constituído por um contentor de lixo barrado com uma cruz deve ser colocado em todos os produtos por forma a recordar a obrigatoriedade de recolha separada. Os consumidores devem contactar as autoridades locais ou os pontos de venda para solicitar informação referente ao local apropriado onde devem depositar os electrodomésticos velhos. Poupar energia e respeitar o ambiente

Torça as peças de vestuário para eliminar o excesso de água antes de colocá-las na máquina de secar (se primeiro utilizar uma máquina de lavar, seleccione um ciclo de centrifugação elevado). Ao fazer isto, poupa tempo e energia durante a secagem. Seque sempre com cargas completas – assim, poupa energia: artigos únicos ou pequenas cargas podem demorar mais tempo a secar. Limpe o filtro após cada utilização para cortar nos custos de consumo de energia (ver Manutenção).

Manutenção e Cuidado

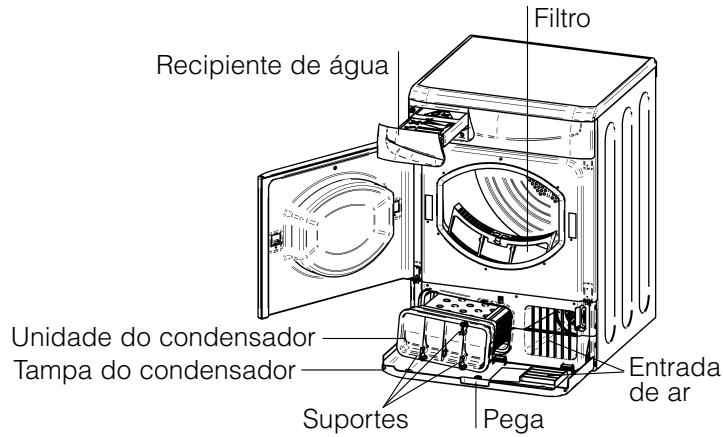

Desligar a electricidade Limpar o tambor ! Desligue a secadora quando não estiver em utilização, durante tarefas de limpeza e durante todas as operações de manutenção. ! Não utilize agentes de limpeza de aço inoxidável ou palha de aço, abrasivos, para limpar o tambor. Limpar o filtro depois de cada ciclo O filtro é uma parte importante da sua secadora: acumula restos de fibras e resíduos que se formam durante a secagem. Pequenos objectos também podem ficar presos no filtro. Assim, após a secagem, limpe o filtro, lavando-o debaixo de água corrente ou limpe com o seu aspirador. Caso o filtro fique entupido, o fluxo de ar no interior da secadora fica seriamente comprometido: os tempos de secagem prolongam-se e consome mais energia. Também pode danificar a sua secadora. O filtro encontra-se na grelha frontal da secadora (ver diagrama). Remoção do filtro:

1. Puxe a pega de plástico do filtro para cima (ver

2. Limpe o filtro e coloque-o novamente

correctamente. Certifique-se de que o filtro está completamente encaixado na grelha da máquina. ! Não utilize a máquina sem colocar novamente o filtro. Esvazie o recipiente de água após cada ciclo É possível que uma película colorida comece a aparecer no tambor de aço inoxidável. Tal poderá ser causado por uma combinação de água e/ou agentes de limpeza como, por exemplo, amaciador de tecido da lavagem. Esta película colorida não afectará o desempenho do secador. Limpar a unidade do condensador Periodicamente (todos os meses), retire a unidade do condensador e limpe qualquer acumulação de cotão que se encontre entre as placas, enxaguando por baixo de água corrente fria. Este procedimento deve ser concluído com água fria a partir da parte traseira do condensador. Remoção do condensador:

1. Desligue a secadora e abra a porta.

2. Abra a tampa do condensador (ver diagrama).

Solte os três suportes, rodando-os da direita para a esquerda a 90° e, em seguida, puxando a pega para removê-los da secadora.

3. Limpe a superfície dos vedantes e coloque

novamente, certificando-se de que os suportes estão bem fixos. Limpeza Puxe o recipiente para fora da secadora e esvazie-o num local adequado. Coloque novamente o recipiente de água de forma segura. Verifique sempre o recipiente de água e esvazie-o antes de iniciar um programa de secagem novo. Verificar o tambor depois de cada ciclo Rode o tambor manualmente, de modo a remover pequenos objectos (lenços) que podem ter ficado na máquina. Filtro Recipiente de água As partes externas de metal ou em plástico e borracha podem ser limpas com um pano húmido. Periodicamente (de 6 em 6 meses), aspire a grelha da entrada de ar frontal e as ventilações da parte posterior da secadora para retirar qualquer acumulação de cotão, linho ou pó. Remova também a acumulação de cotão da parte frontal do condensador e áreas dos filtros e limpe ocasionalmente com um aspirador. ! Não utilize solventes nem produtos abrasivos. ! A sua secadora utiliza componentes de rolamentos especiais que não necessitam de lubrificação. ! Verifique a sua secadora regularmente por técnicos autorizados, de modo a certificar-se da segurança eléctrica e mecânica (ver Reparação).

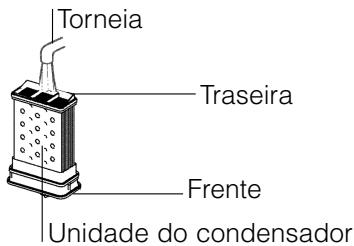

Torneia Traseira Unidade do condensador Tampa do condensador Suportes

Entrada de ar Pega Frente Unidade do condensador Resolução de problemas Um dia a sua máquina parece não querer funcionar. Antes de contactar o seu Centro de Serviços (ver Reparação), analise as seguintes sugestões de resolução de problemas: Problema: Causas possíveis / Solução: A secadora não inicia.

O ciclo de secagem não inicia.

Demora muito tempo a secar.

O ícone Esvaziar água encontra-se em estado intermitente mas o secador apenas se encontra a funcionar há pouco tempo. O ícone Esvaziar água encontra-se aceso mas o recipiente de água não está cheio. O programa acaba e as roupas estão mais húmidas do que deviam. O visor mostra um código de avaria F seguido de um ou dois números.

A ficha não está ligada à tomada, ou não está a fazer contacto. Ocorreu uma falha de energia. Há um fusível queimado. Experimente ligar outro aparelho à tomada. Está a utilizar um cabo de extensão? Experimente ligar o fio de alimentação da secadora directamente à tomada. A porta está bem fechada? O programa não foi seleccionado correctamente (ver Arranque e Programas). O botão INICIAR não foi posicionado correctamente (ver Arranque e Programas). Definiu um atraso do tempo (ver Arranque e Programas). O filtro não foi limpo (ver Manutenção). A definição de temperatura não é ideal para o tipo de tecido que está a secar (ver Arranque e Programas, e ver Roupa). O recipiente de água tem de ser esvaziado? O ícone esvaziar água encontra-se em estado intermitente? (ver Manutenção). O condensador tem de ser limpo? (ver Manutenção). O tempo de secagem correcto não foi seleccionado para a carga (ver Roupa). A grelha de entrada de ar ou as grelhas traseiras estão obstruídas (ver Instalação, e ver Manutenção). As peças estavam demasiado molhadas (ver Roupa). A secadora foi sobrecarregada (ver Roupa). É provável que o recipiente de água não tenha sido esvaziado no início do programa. Não espere pelo sinal esvaziar água. Verifique sempre o recipiente e esvazie-o antes de iniciar um programa de secagem novo (ver Manutenção). Este procedimento é normal. O ícone passa a intermitente quando o recipiente encontra-se cheio. Se o ícone estiver aceso mas não em estado intermitente, significa que é apenas um aviso para esvaziar o recipiente (ver Arranque e Programas). ! Por razões de segurança, a secadora tem um tempo de programa máximo de 3 horas. Se um programa automático não detectar a humidade final necessária durante este tempo, a secadora conclui o programa e pára. Verifique os pontos anteriores e execute novamente o programa; se os resultados continuarem húmidos, contacte o Centro de Serviço (ver Reparação).

Se o visor mostra F10 ou F15: - desligue a máquina e desligue a ficha. Limpe o filtro e o condensador (ver Manutenção). Ligue novamente a ficha, ligue a máquina e, em seguida, inicie outro programa. Se F10 ou F15 ainda for visualizado, contacte o Centro de Serviço (ver Reparação). Se for apresentado qualquer outro número: Anote o código e contacte o Centro de Serviço (ver Reparação).

Antes de contactar o Centro de Serviços: Utilize o guia de resolução de problemas para ver se consegue resolver o problema (ver Resolução de problemas). Caso contrário, desligue a secadora e contacte o Centro de Serviço mais próximo.

Peças sobressalentes Esta secadora é uma máquina complexa. Repará-la sozinha ou através de um técnico não autorizado pode provocar danos a uma ou mais pessoas, pode danificar a máquina e pode invalidar a garantia das peças sobressalentes. Contacte um técnico autorizado se tiver problemas durante a utilização da máquina. As peças sobressalentes foram concebidas exclusivamente para este equipamento e não se destinam a outras utilizações. O que dizer ao Centro de Serviço: nome, morada e código postal. número de telefone. o tipo de problema. a data de compra. o modelo do aparelho (Mod.). o número de série (S/N). Estas informações podem ser encontradas na etiqueta de dados, no interior da porta da máquina.

Programas Comparativos Programas recomendados para o teste comparativo em conformidade com a norma EN61121

Programa (EN61121) Programa a seleccionar Carga Opções de secagem Algodão seco Algodão de secagem a ferro Têxteis delicados Algodões Calor alto Algodões Calor alto Sintéticos 7 kg 7 kg 3 kg Pendurar Pronto a engomar Armário ! Nota: esta não é uma lista completa de opções do programa (ver Arranque e Programas). Este equipamento está em conformidade com as seguintes directivas da UE: - 2006/95/EC (Equipamento de Baixa Tensão) - 89/336/EEC, 92/31/EEC e 93/68/EEC (Compatibilidade Electromagnética)
