MANUALE UTENTE ASD 79 C HOTPOINT

Libretto di istruzioni ASCIUGATRICE

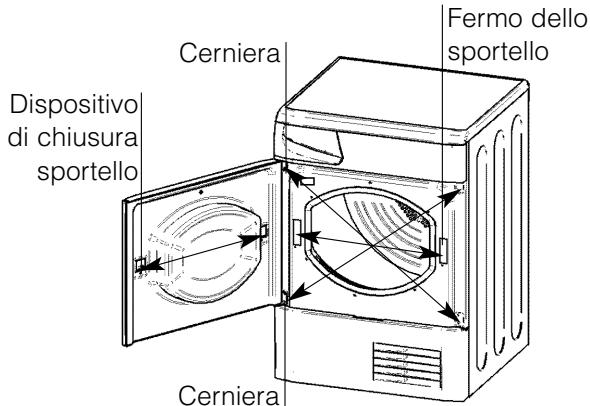

Installazione, 14 Istruzioni per invertire la posizione dello sportello Dove installare l’asciugatrice Aerazione Tubo di scarico dell’acqua Collegamento elettrico Informazioni preliminari Descrizione del prodotto, 15 Per aprire lo sportello Caratteristiche Pannello di controllo Avvio e programmi, 16-18 ASD79C Scelta del programma Tabella dei programmi I comandi Bucato, 19-20 Controllo del bucato Etichette con le istruzioni per il lavaggio Tessuti particolari Tempi di asciugatura Avvertenze e suggerimenti, 21 Sicurezza Smaltimento Risparmio energetico e rispetto dell’ambiente Cura e manutenzione, 22 Scollegamento dell’apparecchio dalla rete elettrica Pulizia del filtro al termine di ogni ciclo Svuotare il recipiente di raccolta dell’acqua dopo ogni ciclo Controllo del cestello al termine di ogni ciclo Pulizia dell’unità di condensazione Pulizia dell’asciugatrice Ricerca guasti, 23 Assistenza, 24 Ricambi ! Tenere a portata di mano il presente libretto, così da poterlo consultare facilmente ad ogni evenienza. Tenere il libretto sempre vicino all’asciugatrice; nel caso in cui l’apparecchio venga venduto o ceduto ad altre persone, ricordarsi di consegnare loro questo libretto, così da permettere anche ai nuovi possessori di conoscere le avvertenze e i suggerimenti sull’utilizzo dell’asciugatrice. ! Leggere attentamente queste istruzioni: le pagine che seguono contengono importanti informazioni sull’installazione e utili suggerimenti sul funzionamento dell’elettrodomestico.

Dove installare l’asciugatrice Le fiamme possono danneggiare l’asciugatrice che deve pertanto essere installata lontano da cucine a gas, stufe, termosifoni o piani di cottura. Se l’elettrodomestico verrà spazio minima 10 mm installato sotto un banco da lavoro, è necessario lasciare uno spazio vuoto di almeno 10 mm sopra il pannello spazio minima 15 mm superiore dell’elettrodomestico; i pannelli laterali dovranno invece avere uno spazio libero intorno di almeno 15 mm. In questo modo sarà garantita la circolazione dell’aria. Controllare che le prese d’aria del pannello posteriore non siano ostruite.

Aerazione È importante che l’ambiente in cui si utilizza l’asciugatrice sia sufficientemente aerato Assicurarsi inoltre che l’ambiente in cui viene installata l’asciugatrice non sia umido e che vi sia un adeguato ricambio di aria. Garantire un adeguato flusso d’aria intorno all’asciugatrice in modo da permettere che l’acqua prodotta durante il lavaggio si condensi; l’asciugatrice non funzionerà correttamente se posizionata in uno spazio chiuso o all’interno di un mobile. ! Non è consigliabile che l’asciugatrice sia installata in un armadio, e non deve mai essere installata dietro una porta richiudibile a chiave, una porta scorrevole o una porta con cerniera sul lato opposto dello sportello dell’asciugatrice. ! Se l’asciugatrice viene utilizzata in una stanza piccola o fredda è possibile che si generi un po’ di condensa. Istruzioni per invertire la posizione dello sportello Cerniera Fermo dello sportello Dispositivo di chiusura sportello Cerniera Lo sportello dell’asciugatrice è reversibile ed è facile da cambiare. Spostare diagonalmente le staffe delle cerniere e le viti di chiusura. Invertire il dispositivo di chiusura ed il fermo dello sportello con le piastre di chiusura del lato opposto (vedere lo schema qui sopra).

Tubo di scarico dell’acqua Se l’asciugatrice viene collocata vicino ad un tubo di scarico, è possibile far defluire l’acqua al suo interno. In questo modo si evita di dover svuotare il recipiente di raccolta dell’acqua. Se l’asciugatrice viene posizionata sopra o di fianco ad una lavatrice, può condividere lo stesso scarico. L’altezza dello scarico deve essere inferiore a (1m) dal fondo dell’asciugatrice. Rimuovere la clip esistente e il tubo dalla posizione indicata (vedere schema). Rimuovere la clip e il tubo da qui... Inserire un tubo di lunghezza ...inserire il nuovo tubo e adeguata nel nuovo punto posizionare la clip qui. indicato (vedere schema) e reinstallare la clip. ! Assicurarsi che il tubo non sia schiacciato o attorcigliato quando l’asciugatrice si trova nella sua posizione finale. Collegamento elettrico Prima di inserire la spina nella presa elettrica, verificare che: la presa sia dotata di messa a terra. la presa sia in grado di supportare la potenza massima prevista per l’asciugatrice, così come indicata sull’etichetta che riporta le prestazioni di esercizio (vedere la sezione Descrizione del prodotto). la tensione di alimentazione sia compresa nei valori indicati dall’etichetta che riporta le prestazioni di esercizio (vedere la sezione Descrizione del prodotto). la presa sia compatibile con il tipo di spina dell’asciugatrice. In caso contrario, sostituire la spina o la presa. ! L’asciugatrice non può essere installata in ambienti all’aperto, anche se riparati. Può essere molto peri coloso esporre questo elettrodomestico alla pioggia o a un temporale. ! Dopo l’installazione dell’elettrodomestico, il cavo e la spina elettrica devono rimanere a portata di mano. ! Non utilizzare prolunghe. ! Il cavo elettrico non deve essere tagliato né calpes tato. ! Controllare regolarmente il cavo elettrico e, se necessario, farlo sostituire solo da tecnici qualificati che installeranno un altro cavo specifico per questo elettrodomestico (vedere la sezione Assistenza). Presso i rivenditori autorizzati è possibile acquistare cavi di ricambio e cavi più lunghi di quelli montati in fabbrica. ! Il produttore declina ogni responsabilità nei casi in cui le presenti regole non vengano rispettate. ! Se si nutrono dei dubbi a riguardo, consultare un elettricista. Informazioni preliminari Una volta installata l’asciugatrice, prima di metterla in funzione, pulire l’interno del cestello, così da rimuovere lo sporco che può essersi accumulato durante il trasporto. Descrizione del prodotto Per aprire lo sportello Caratteristiche

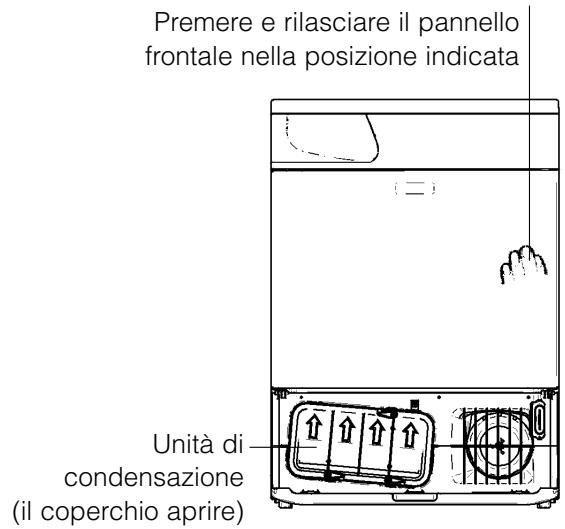

recipiente di raccolta dell’acqua Prestazioni di esercizio Premere e rilasciare il pannello frontale nella posizione indicata Numero di serie e numero di modello Unità di condensazione (il coperchio aprire) Coperchio condensatore Maniglia coperchio condensatore (Tirare per aprire) Pannello di controllo Unità display Tempo ed Icona Guida di asciugatura pulsanti OPZIONE Il pulsante START/CANCELLA avvia un programma selezionato. Quando si preme questo pulsante si sente un breve segnale acustico e l’icona progressione lampeggia on/off per confermare l’azione. Se non si ha impostato un programma il segnalatore acustico suonerà quattro volte. Quando un programma è in funzione, tenendo premuto questo pulsante viene emesso un segnale acustico prolungato e l’asciugatrice si arresta (vedere la sezione Avvio e programmi). I pulsanti/icone OPZIONE : questi pulsanti selezionano le opzioni disponibili per il programma selezionato (vedere Comandi). Le icone indicano che l’opzione è stata selezionata. La Guida di asciugatura è una tabella di facile comprensione che indica il rapporto tra i tipi di tessuto e le capacità di carico. L’icona svuota acqua segnala che il recipiente di raccolta dell’acqua deve essere svuotato. Quando lampeggia indica che il recipiente è pieno. L’indicatore si spegnerà alcuni secondi dopo aver riposizionato il recipiente vuoto; perché ciò sia possibile l’asciugatrice deve essere in funzione (vedere Comandi). Nota Bene: se il recipiente è pieno e l’icona acceso, pulsante START/CANCELLA Filtro Griglia di entrata dell’aria spia On/Off pulsante ON/OFF Pulsanti Selezione Programmi l’asciugatrice non funzionerà e i tuoi capi non verranno asciutti. L’icona Pulire Filtro ricorda di pulire il filtro ogni volta che si utilizza l’asciugatrice (vedere la sezione Manutenzione). La spia On/Off segnala che l’asciugatrice è in funzione o pronta per selezionare un programma. Il pulsante ON/OFF : Se l’asciugatrice è in funzione e viene premuto questo pulsante l’asciugatrice si arresta. Premendolo nuovamente, l’asciugatrice si riavvia. Se lo sportello non è stato aperto, premere il pulsante START per continuare. Le icone Progressione : indicano lo stato del programma. Indicano ogni fase del programma con l’accensione dell’apposita icona, Pre-trattamento antipiega , Asciugatura Asciugatura a freddo e Post-trattamento antipiega (vedere la sezione Avvio e programmi). I pulsanti Selezione PROGRAMMA impostano il programma: premere il pulsante corrispondente al programma che si desidera selezionare (vedere la sezione Avvio e programmi).

Avvio e programmi Scelta del programma

Inserire la spina dell’asciugatrice nella presa di alimentazione elettrica. Selezionare il bucato in base al tipo di tessuto (vedere la sezione Bucato). Premere lo sportello per aprirlo e controllare la corretta posizione e la pulizia del filtro ed accertarsi che il recipiente di raccolta dell’acqua sia vuoto e posizionato correttamente (vedere la sezione Manutenzione). Caricare l’elettrodomestico, facendo attenzione ad evitare che qualche indumento possa frapporsi tra lo sportello e la relativa guarnizione. Chiudere lo sportello. Se la spia On/Off non è accesa: Premere il pulsante ON/OFF Premere il pulsante di selezione Programma che corrisponde al tipo di tessuto da asciugare, controllando la tabella dei programmi (vedere Programmi) come pure le indicazioni per ciascun tipo di tessuto (vedere Bucato). Scegliere l’opzione temporizzata o livelli di asciugatura. - Se si seleziona asciugatura temporizzata premere e rilasciare il pulsante temporizzata finché non appare il tempo desiderato, o… - per cambiare dall’impostazione di asciugatura default, premere e rilasciare il pulsante livelli di asciugatura finché non viene visualizzato il livello desiderato.

! Consultare la tabella Programmi per ulteriori dettagli.

Impostare un tempo di ritardo ed altre opzioni, se

necessario. Se si desidera selezionare il segnalatore acustico, alla fine del programma, premere il pulsante opzione ALLARME Premere il pulsante START per avviare il programma. Il display indica una previsione del tempo rimanente. Durante il funzionamento, è possibile aprire lo sportello per estrarre i capi che nel frattempo si sono asciugati e lasciare asciugare gli altri. Dopo aver richiuso lo sportello, è necessario ripremere il pulsante START, per mettere nuovamente in funzione l’asciugatrice. Durante gli ultimi minuti dei programmi di asciugatura, prima del termine del programma, viene inserita la fase ASCIUGATURA A FREDDO (i tessuti vengono raffreddati), questa fase deve sempre essere attivata per terminare il ciclo. Il segnalatore acustico (se è stata selezionata l’opzione Allarme) avviserà quando il programma è terminato ed il display indicherà Aprire lo sportello, estrarre il bucato, pulire il filtro e metterlo nuovamente in posizione. Svuotare il recipiente di raccolta dell’acqua e rimetterlo al suo posto (vedere la sezione Manutenzione). Se l’opzione Post-trattamento antipiega è stata selezionata e non si rimuove il bucato immediatamente, l’asciugatrice funzionerà occasionalmente per 10 ore o finché non viene aperto lo sportello. Scollegare l’asciugatrice dalla rete elettrica. Programma di stiratura facile “Stiratura facile” è un breve programma di 10 minuti (8 minuti di riscaldamento seguiti da 2 minuti di asciugatura a freddo) che gonfia le fibre dei tessuti rimasti immobili per un lungo periodo di tempo. Il ciclo distende le fibre dei capi in modo da agevolarne la stiratura e la piegatura. ! Questo non è un programma di asciugatura e non va quindi utilizzato con capi ancora bagnati. Per risultati ottimali: 1. Non caricare il cestello oltre la capacità massima. I seguenti valori si riferiscono al peso degli indumenti asciutti: Tessuto Carico massimo Cotone e Misto cotone 2,5 kg Sintetico 2 kg Denim 2 kg

2. Svuotare l’asciugatrice subito dopo la fine del programma; appendere, piegare o stirare i capi per poi

riporli nell’armadio. Se ciò non fosse possibile, ripetere il programma. L’effetto prodotto dal programma “Stiratura facile” varia da tessuto a tessuto. I migliori effetti si ottengono su tessuti tradizionali, quali Cotone o Misto cotone; invece, le caratteristiche di tessuti quali le fibre acriliche o il Tencel® non consentono di ottenere gli stessi risultati. Programma Lana Questo è un programma per preservare nell’asciugatrice gli indumenti contrassegnati con il simbolo Può essere usato per carichi fino ad 1kg (circa 3 maglioni). Consigliamo di rivoltare gli indumenti prima dell’asciugatura. Questo programma impiegherà circa dai 60 minuti, ma potrebbe impiegare più tempo a seconda delle dimensioni e della densità del carico e della velocità di centrifuga usata nella lavatrice. I carichi che vengono asciugati con questo programma sono di solito pronti da indossare, ma con alcuni indumenti più pesanti i bordi potrebbero essere leggermente umidi. Fare asciugare questi naturalmente, poiché un’ulteriore processo di asciugatura potrebbe danneggiare gli indumenti. ! Al contrario di altri materiali, il meccanismo di restringimento della lana è irreversibile; cioè non ritorna alla dimensione e alla forma originale. ! Questo programma non è indicato per gli indumenti acrilici.

Il programma "ciclo lana" di questa asciugabiancheria è stato approvato da Woolmark per l’asciugatura dei capi in lana etichettati "lavabili in lavatrice e asciugabili a mezzo di asciugabiancheria a temperatura ridotta" che recano i marchi di The Woolmark Company. Seguire le istruzioni riportate sull'etichetta cucita al capo e le indicazioni fornite dal fabbricante della macchina (M0616). Questo è il primo e l'unico programma di asciugatura "ciclo lana" approvato da The Woolmark Company.

Avvio e programmi Programmi

! Se la spia On/Off non è accesa; Premere il pulsante ON/OFF Programma Funzione Cotone Asciuga gli indumenti di cotone ad alta Alta Temperatura temperatura Cotone Asciuga gli indumenti Bassa di cotone a bassa Temperatura temperatura Sintetici Woolmark Asciuga gli indumenti sintetici ad alta temperatura e selezionare il programma. Impostazione

1. Premere il pulsante Cotone – alta temperatura

2. Selezionare l’opzione temporizzata

automatica - se l’asciugatura temporizzata , vedere sotto, o... - per cambiare dall’impostazione di asciugatura predefinita, premere e rilasciare il pulsante livelli di asciugatura finché non viene visualizzato il livello desiderato.

3. Selezionare eventuali opzioni, se necessarie.

4. Premere il pulsante START

Nota: Opzioni disponibili: Allarme , Avvio ritardato Pre-trattamento antipiega Post-trattamento antipiega Opzioni asciugatura:

automatica Asciugatura stiratura asciugatura appendino Asciugatura armadio : di default

1. Premere il pulsante Cotone – bassa

2. Selezionare un tempo di asciugatura, vedere

Asciugature Temporizzata, sotto

Opzioni disponibili:

1. Premere il pulsante Sintetici

2. Selezionare l’opzione temporizzata

automatica - se l’asciugatura temporizzata , vedere sotto, o... - per cambiare dall’impostazione di asciugatura predefinita, premere e rilasciare il pulsante livelli di asciugatura finché non viene visualizzato il livello desiderato.

3. Selezionare eventuali opzioni, se necessarie.

4. Premere il pulsante START

Opzioni disponibili: Allarme , Avvio ritardato Pre-trattamento antipiega Post-trattamento antipiega Opzioni asciugatura: Vedere Asciugature Temporizzata, sotto

automatica Asciugatura stiratura asciugatura appendino Asciugatura armadio : di default Opzioni disponibili: Asciuga gli indumenti di 1. Premere il pulsante Lana lana(vedere pagina

2. Selezionare opzioni Allarme, se necessarie. Allarme

3. Premere il pulsante START

Un programma automatico Delicati Acrilici Asciuga gli indumenti sportivi con impostazione bassa temperatura , pronti per essere indossati.

1. Premere il pulsante Delicati

2. Se è necessario un programma a tempo

(vedere Asciugature Temporizzata sotto). Altrimenti il default è automatico

3. Selezionare eventuali opzioni, se necessarie.

4. Premere il pulsante START

Opzioni disponibili: Allarme , Avvio ritardato Pre-trattamento antipiega Post-trattamento antipiega

Arieggiatura Programma della durata di 1. Premere il pulsante arieggiatura 20-minuti che arieggia gli

2. Selezionare opzioni Allarme, se necessarie.

indumenti con aria fredda. 3. Premere il pulsante START Usare questo programma per raffreddare gli indumenti caldi. Stiratura facile Programma breve (dura circa 10 minuti) che ammorbidisce le fibre dei tessuti così da agevolarne la stiratura.

Il default è automatico Opzioni disponibili: Allarme

1. Premere il pulsante stiro facile

! Non è un programma di

2. Selezionare opzioni Allarme, se necessarie. asciugatura (vedere pagina

3. Premere il pulsante START

Opzioni disponibili: Allarme Asciugatura Temporizzata Asciugatura Usare sempre l’asciugatura 1. Premere e rilasciare il pulsante temporizzata finché il display non indica la selezione temporizzata a tempo per i carichi richiesta. Ad ogni pressione di pulsante si inferiori ad 1kg, o se si avanza di

preferisce un risultato (0:20, 0:40, poi si ripete. diverso di asciugatura. 1:00, 1:20, 1:40, 2:00 o 2:20 Ore : Minuti) Opzioni disponibili: Allarme , Avvio ritardato, Pre-trattamento antipiega Post-trattamento antipiega I delicati hanno un tempo Massimo di Quando è visualizzata, l’opzione automatica è disponibile, nel caso si cambi Consultare i tempi di asciugatura suggeriti (vedere idea Bucato).

2. Selezionare eventuali opzioni, se necessarie.

3. Premere il pulsante START

L’impostazione di temperatura dipende dall’opzione di materiale selezionata: Il display indica BASSA ALTA TEMPERATURA come necessario.

Gli ultimi 10 minuti di Questi programmi sono Il funzionamento a freddo

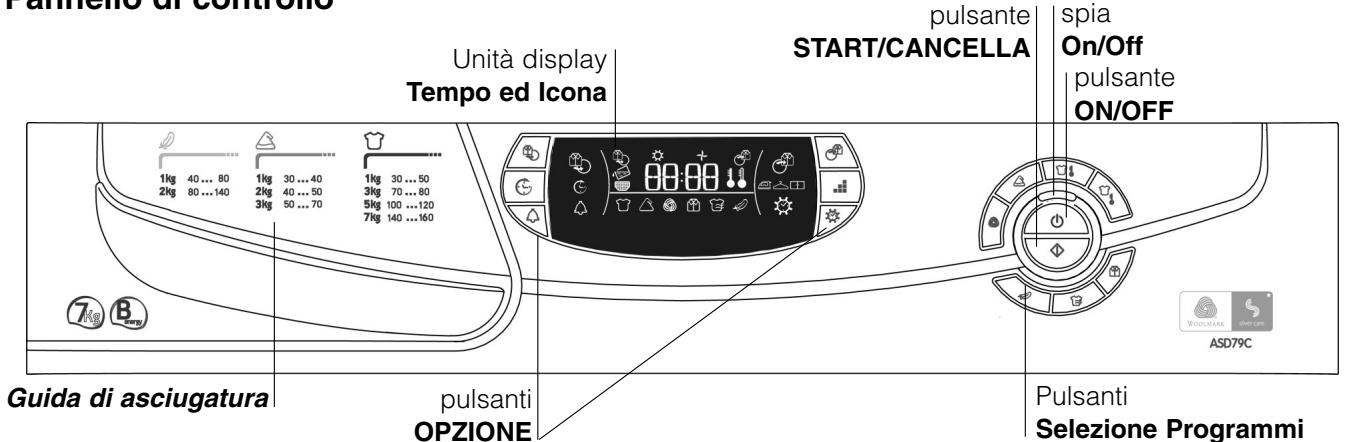

Avvio e programmi I Comandi

! Avvertenza, Se dopo aver premuto il pulsante START, la posizione della manopola programmi è cambiata. ! Pulsante ON/OFF : premendo questo pulsante si arresta il programma. Premendolo nuovamente ed il programma viene ripristinato, se si ha aperto lo sportello, si dovrà prima premere il pulsante START per ripristinare il programma. ! Pulsante START/CANCELLA : premere e tenere premuto questo pulsante ed il programma verrà cancellato, il display indica

Pulsanti Opzione / icone Questi pulsanti vengono usati per personalizzare il programma selezionato secondo le proprie esigenze. Un programma deve essere stato selezionato premendo un pulsante di seleziona programma, prima di selezionare un’opzione. Non tutte le opzioni sono disponibili per tutti i programmi (vedere la sezione Avvio e programmi). Se un’opzione non è disponibile e si preme il pulsante, il segnalatore acustico suonerà quattro volte. Se l’opzione è disponibile verrà emesso un solo segnale acustico e l’icona opzione lampeggia per confermare la selezione. Avvio Ritardato L’avvio di alcuni programmi (vedere la sezione Avvio e programmi) può essere ritardato fino a 18 ore. Accertarsi che il recipiente dell’acqua sia vuoto prima di impostare un avvio ritardato. Per impostare, premere il pulsante avvio ritardato, il display indica e l’icona AVVIO RITARDATO si accende. Premere nuovamente e viene selezionata un’ora di ritardo ed il display indica , premendo ulteriormente il pulsante, si aggiunge 1 ora all’avvio ritardato. Quando viene visualizzato un’ulteriore pressione del pulsante indica e dopo alcuni secondi viene cancellato l’avvio ritardato. Pre-trattamento antipiega Questa opzione è disponibile solo se è stato selezionato un avvio ritardato. I capi vengono asciugati occasionalmente durante il periodo di ritardo, per contribuire ad evitare la formazione di pieghe. rovescia di ciascun minuto, ciò comprende la fase di asciugatura a freddo, l’impostazione ALTA temperatura o è anche indicata BASSA temperatura Quando sono selezionati programmi temporizzati, il tempo visualizzato durante il ciclo è il tempo rimanente attuale. Quando viene selezionato un programma automatico, il tempo visualizzato è una previsione del tempo rimanente. Quando il programma è selezionato, il display indica il tempo necessario per asciugare un carico pieno, dopo circa 10 minuti il controller calcola una migliore previsione del tempo del ciclo. I punti fra le ore ed i minuti nel display lampeggiano per indicare il tempo che sta passando. Quando il programma termina la propria fase di asciugatura, il display indica Il display indica inoltre se c’è un problema con l’asciugatrice, se ciò si verifica, il display indicherà F seguito da un numero di codice di guasto (vedere la sezione Ricerca guasti).

Icona svuota acqua / Recipiente (Se l’asciugatrice è stata collegata ad una tubazione di scarico questa icona può essere ignorata, dato che non è necessario svuotare il recipiente dell’acqua). Quando questa icona è accesa (non lampeggiante) ricorda di svuotare il recipiente dell’acqua. Se il recipiente si riempie nel corso di un programma, il riscaldatore si spegne e l’asciugatrice avvia una fase di Asciugatura ad Aria Fredda, quindi l’icona lampeggia e l’avvisatore acustico emette un suono. Dopo questa operazione, l’asciugatrice si arresta e tutte le icone di progressione si accendono e l’icona svuotare acqua lampeggia. È necessario svuotare il recipiente dell’acqua e riavviare l’asciugatrice, altrimenti i capi non si asciugheranno. Dopo aver riavviato l’asciugatrice, l’icona impiegherà alcuni secondi per uscire dalla funzione. Per evitare questo procedimento svuotare sempre il recipiente dell’acqua, ad ogni utilizzo dell’asciugatrice (vedere la sezione Manutenzione). Apertura Sportello Allarme

Disponibile in tutti i programmi, con il segnalatore acustico dà un segnale alla fine del ciclo di asciugatura, per ricordare che gli indumenti sono pronti per essere rimossi. Premere il pulsante e l’icona indicherà che l’opzione è selezionata. Aprendo lo sportello durante il funzionamento di un programma, l’asciugatrice si arresterà e si avranno le seguenti conseguenze: Tutte le 4 icone di progressione si accendono. Durante una fase di ritardo, il ritardo continuerà ad essere conteggiato. Il pulsante START deve essere premuto per ripristinare un programma di ritardo. Le icone di progressione cambiano per indicare lo stato corrente. Durante la fase di asciugatura del programma, i punti sul display smettono di lampeggiare per indicare che il tempo inizia a scadere. Il pulsante START deve essere premuto per ripristinare il programma. Le icone di progressione cambiano per indicare lo stato corrente, i punti lampeggiano ed il conto alla rovescia continua. Durante un programma di arieggiatura o di asciugatura a freddo, o durante una fase di post-trattamento antipiega, il programma termina ed il display indica

Post-trattamento antipiega Quando disponibile e selezionato, gli indumenti vengono asciugati occasionalmente dopo la fine dei cicli di asciugatura e asciugatura a freddo, per evitare la formazione di pieghe nel caso la biancheria non venga rimossa immediatamente dopo la fine del programma.

DISPLAY TEMPO Il display mostra sia il periodo di tempo di avvio ritardato rimanente, che il periodo di tempo rimasto per un programma di asciugatura. L’avvio ritardato viene visualizzato in ore e fa il conto alla rovescia di ciascuna ora. L’icona AVVIO RITARDATO lampeggia dopo che il pulsante avvio è stato premuto. Il tempo che rimane per la fine del processo viene visualizzato in ore e minuti e viene eseguito il conto alla

Nota In caso di interruzione di corrente, spegnere l’alimentazione o rimuovere la presa, premere il pulsante START ed il programma verrà ripristinato. Bucato Controllo del bucato Etichette con le istruzioni per il lavaggio Controllare i simboli riportati sulle etichette dei vari capi, per verificare se l’indumento può essere introdotto nell’asciugatrice. Distinguere il bucato in base al tipo di tessuto. Svuotare la tasche e controllare i bottoni. Chiudere le lampo e i ganci e allacciare senza stringere cinture e lacci. Strizzare gli indumenti per eliminare la maggior quantità di acqua possibile. ! Non caricare l’asciugatrice con capi totalmente pieni d’acqua. Controllare con attenzione le etichette degli indumenti, specialmente se si tratta della prima volta che si introduce il capo in un’asciugatrice. Di seguito sono riportati i simboli più comuni:

Può essere inserito nell’asciugatrice Non inserire nell’asciugatrice Asciugare ad alta temperatura Asciugare a bassa temperatura Dimensioni massimi di carico Non caricare il cestello oltre la capacità massima. I seguenti valori si riferiscono al peso degli indumenti asciutti: Fibre naturali: massimo 7 kg Fibre sintetiche: massimo 3 kg ! NON sovraccaricare l’asciugatrice perché ciò ridurrà l’efficienza dell’elettrodomestico. Indumenti non adatti al trattamento di asciugatura

Carico tipo Nota bene: Indumenti Camicetta

T-Shirt 150 g 100 g 500 g 350 g 700 g 1000 g 300 g 200 g 125 g Biancheria da casa Coperta Cotone (Matrimoniale) Altro Tovaglia grande Tovaglia piccola Straccio da cucina Telo da bagno Asciugamano Lenzuolo matrimoniale Lenzuolo singolo 1500 g 1000 g 700 g 250 g 100 g 700 g 350 g 500 g 350 g Abito Jeans 10 pannolini Camicia Cotone Altro Cotone Altro Cotone Altro

Capi che contengono parti in gomma o materiali simili, membrane di plastica (cuscini, imbottiture o impermeabili in PVC) e ogni tipo di tessuto infiammabile o che contenga sostanze infiammabili (asciugamani sporche di lacca). Fibre di vetro (alcuni tipi di tendaggi) Indumenti completamente asciutti Tessuti contrassegnati con il simbolo (vedere la sezione Tessuti particolari), che possono essere puliti con prodotti speciali di pulizia domestica. Seguire attentamente le istruzioni. Elementi troppo voluminosi (piumoni, sacchi a pelo, cuscini, imbottiture, copriletto e così via), che si espandono durante l’asciugatura ed impediscono così all’aria di circolare nell’asciugatrice. Se si mischiano i capi in tessuto sintetico con capi in cotone, questi ultimi potrebbero risultare ancora bagnati al termine del ciclo di asciugatura. In questo caso, avviare un ulteriore breve ciclo di asciugatura.

Nota bene: Quando imposti la durata di asciugatura nei programmi temporizzati ricorda che negli ultimi 10 minuti, automaticamente, inizierà la fase di asciugatura a freddo in cui l’asciugatrice raffredderà i tuoi capi.

• Asciugatura: se i capi devono essere stirati, è consigliabile estrarli dall’asciugatrice quando sono ancora umidi. I capi che devono essere completamente asciutti, possono invece essere lasciati più a lungo. Coperte e copriletti: tessuti in acrilico (Acilan, Courtelle, Orion, Dralon) devono essere asciugati con estrema cura a temperatura BASSA. Non impostare mai tempi di asciugatura lunghi.

• Temperatura impostata. Indumenti con pieghe o plissettati: leggere le istruzioni di asciugatura fornite dal produttore.

• Temperatura della stanza: più è bassa la temperatura della stanza in cui si trova l’asciugatrice, più tempo sarà necessario per l’asciugatura degli indumenti. Capi inamidati: non mischiare questi capi con altri capi non inamidati. Rimuovere la maggiore quantità possibile della soluzione iniziale prima di inserire i capi nell’asciugatrice. Non asciugare questi capi per troppo tempo: l’amido diverrebbe polvere lasciando gli abiti troppo morbidi e venendo meno la sua stessa funzione.

• Volume: alcuni capi voluminosi richiedono particolare cura nel processo di asciugatura. È consigliabile rimuovere questi capi, scuoterli e inserirli nuovamente nell’asciugatrice: questa operazione deve essere ripetuta diverse volte durante il ciclo di asciugatura. ! Non asciugare troppo gli indumenti. L’umidità naturale contenuta nei tessuti serve a conservarne la morbidezza e la vaporosità. Tempi di asciugatura I tempi sono approssimativi e possono variare in base a: La tabella (vedere sotto) indica tempi di asciugatura APPROSSIMATIVI in Ore : Minuti, come si può vedere dal display, i tempi sono indicati anche in Minuti solo come riferimento.

• Quantità di acqua trattenuta dai capi dopo la centrifuga: le asciugamani e in genere i capi delicati trattengono molta acqua.
• Tessuto: i capi dello stesso tessuto, ma con trama e spessore differente, avranno sicuramente tempi di asciugatura diversi. I tempi forniti sono per i programmi di asciugatura automatica armadio. Sono indicate anche le impostazioni di asciugatura temporizzata per scegliere meglio l’opzione più adatta.

• Quantità di bucato: capi singoli e piccoli carichi, impiegano più tempo ad asciugarsi. I pesi si riferiscono ad indumenti asciutti. Cotone Mezzo carico 2 kg 1 kg 3 kg Pieno carico 4 kg 6 kg 5 kg 7 kg 0:40 - 0:55 0:55 - 1:10 1:10 - 1:20 1:20 - 1:30 1:40 - 2:20 2:20 - 2:30 Durata automatica Alta 0:30 - 0:50 temperatura Minuti automatici

Asciugatura 1:20 1:20 o 1:40 1:40 o 2:00 2:00 o 2:20 2:20 0:20 o 0:40 o 1:00 1:00 o 1:20 temporizzata Tempi di asciugatura dopo lavaggi in lavatrici da 800-1.000 giri al minuto Mezzo carico Sintetici Alta temperatura Durata automatica Minuti automatici Asciugatura temporizzata Pieno carico 1 kg 2 kg 3 kg 0:30 - 0:40 0:40 - 0:50 1:10 - 1:30

1:00 o 1:20 Tempi di asciugatura dopo lavaggi in lavatrici a velocità inferiori Delicati Mezzo carico (Acrilico) 1 kg 2 kg 0:40 - 1:20 1:20 - 2:20 Durata automatica Minuti automatici Bassa temperatura Asciugatura temporizzata

1:20 Tempi di asciugatura dopo lavaggi in lavatrici a velocità inferiori

2:20 Avvertenze e suggerimenti ! Questo elettrodomestico è stato progettato e realizzato rispettando gli standard di sicurezza internazionale. Queste avvertenze vengono fornite per motivi di sicurezza e devono essere osservate attentamente. Sicurezza

• Questa asciugatrice non deve essere usata da persone (compreso bambini) con capacità mentali, fisiche o sensoriali ridotte,o senza esperienza e conoscenza, a meno che non vengano fornite supervisione o istruzioni relative all’uso del dispositivo da parte di una persona responsabile della loro sicurezza.
• Questa asciugatrice è stata progettata per uso domestico e non professionale.
• Non toccare l’elettrodomestico quando si è a piedi nudi né con le mani o i piedi bagnati.
• Per scollegare l’elettrodomestico dalla rete di alimentazione,bisogna tirare la spina: mai il cavo.
• Non lasciare avvicinare i bambini all’elettrodomestico in funzione. Dopo l’uso, spegnere l’asciugatrice e scollegarla dalla rete di alimentazione. Tenere lo sportello chiuso, per evitare che i bambini possano utilizzare l’asciugatrice come un gioco.
• I bambini devono essere sorvegliati per assicurarsi che non giochino con l’asciugatrice.
• L’elettrodomestico deve essere installato correttamente e deve avere un’adeguata aerazione. È importante non ostruire mai la presa d’aria sulla parte frontale dell’asciugatrice e lo sfiato sul retro (vedere la sezione Installazione).
• Non utilizzare l’asciugatrice sulla moquette, nel caso in cui l’altezza del pelo sia tale da impedire l’ingresso dell’aria attraverso la base dell’asciugatrice.
• Verificare che l’asciugatrice sia vuota prima di iniziare a caricarla. La parte posteriore dell’asciugatrice può diventare molto calda. Evitare assolutamente di toccarla durante il funzionamento dell’elettrodomestico.
• Non utilizzare l’asciugatrice se il filtro, il recipiente di raccolta dell’acqua ed il condensatore non sono posizionati correttamente (vedere la sezione Manutenzione).
• Non utilizzare ammorbidente liquido per i tessuti nell’asciugatrice; aggiungerlo all’ultimo risciacquo del ciclo di lavaggio.
• Non sovraccaricare l’asciugatrice (vedere la sezione Bucato per i vari limiti di carico).
• Non inserire capi completamente bagnati.
• Prima di essere caricati nell’asciugatrice, i capi devono essere lavati con acqua e sapone, risciacquati e infine centrifugati. L’asciugatura di capi che NON siano stati precedentemente lavati con acqua, determina il pericolo di incendio.
• Seguire sempre con attenzione tutte le istruzioni riportate sulle etichette per il lavaggio dei capi (vedere la sezione Bucato).
• Non caricare nell’asciugatrice capi precedentemente trattati con prodotti chimici. Non asciugare mai articoli contaminati con sostanze infiammabili (olio da cucina, acetone, alcol, petrolio, cherosene, sostanze per la rimozione di macchie, trementina, cere, sostane per la rimozione di cera e spray per capelli), a meno che non siano stati lavati in acqua calda con una quantità aggiuntiva di detergente. Non asciugare gomma, articoli e vestiti con il fondo in gomma, cuscini con imbottitura di gommapiuma, schiuma di lattice, gomma, plastica, cuffie

per doccia, tessuti resistenti all’acqua, pannolini, rivestimenti, polietilene o carta. Non introdurre nell’asciugatrice capi troppo voluminosi. Non asciugare fibre acriliche ad alte temperature. Completare ogni programma con la relativa fase di Asciugatura a freddo. Non spegnere l’asciugatrice se vi sono ancora capi caldi all’interno. Pulizia del filtro dopo ogni utilizzo (vedere la sezione Manutenzione). Svuotare il recipiente di raccolta dell’acqua dopo ogni utilizzo (vedere la sezione Manutenzione). Pulire regolarmente l’unità di condensazione (vedere la sezione Manutenzione). Evitare l’accumulo di laniccio intorno all’asciugatrice. Non salire sul pannello superiore dell’elettrodomestico, perché in questo modo si potrebbe danneggiare gravemente l’asciugatrice. Rispettare sempre gli standard e le caratteristiche elettriche (vedere la sezione Installazione). Acquistare solo accessori e parti di ricambio originali (vedere la sezione Assistenza).

! AVVERTENZA: non arrestare mai l’asciugatrice prima della fine del ciclo di asciugatura, a meno che tutti gli articoli non siano stati rimossi velocemente e stesi, così da dissipare il calore. Smaltimento e Riciclaggio Come parte del nostro costante impegno in difesa dell’ambiente, ci riserviamo il diritto di utilizzare componenti riciclati per diminuire i costi del cliente e ridurre lo spreco di materiali.

• Smaltimento del materiale di imballaggio: seguire le normative locali in tema di smaltimento, così da permettere di riciclare l’imballaggio.
• Per ridurre i rischi di incidenti ai bambini, rimuovere la porta e la spina, quindi tagliare il cavo di alimentazione a filo con l’apparecchio. Smaltire queste parti separatamente, per assicurarsi che l’apparecchio non possa più essere collegato ad una presa di corrente. Dismissione degli elettrodomestici La direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e l’ambiente. Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata. Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori. Risparmio energetico e rispetto dell’ambiente
• Strizzare bene i capi per rimuovere tutta l’acqua possibile

prima di introdurli nell’asciugatrice (se si utilizza una lavatrice, impostare un ciclo di centrifuga). In questo modo si risparmieranno tempo ed energia durante l’asciugatura. Ogni volta che si utilizza l’asciugatrice a pieno carico, si risparmia energia: capi singoli e piccoli carichi, impiegano più tempo ad asciugarsi. Pulire il filtro alla fine di ogni ciclo di asciugatura così da contenere i costi connessi al consumo energetico (vedere la sezione Manutenzione).

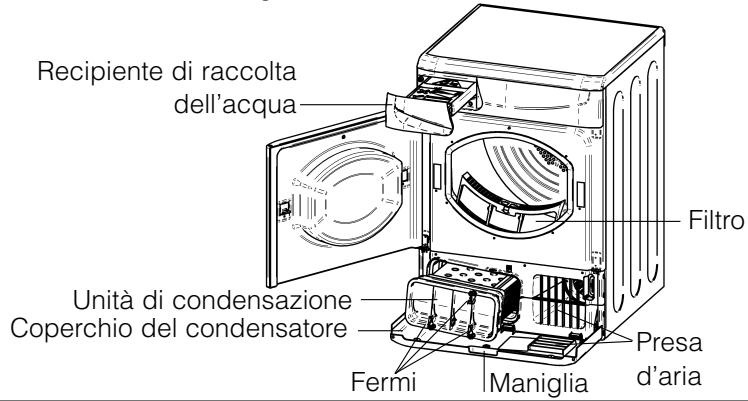

Scollegamento dell’apparecchio dalla rete elettrica Pulizia del Tamburo ! Per la pulizia del tamburo non usare abrasivi, lana di acciaio o agenti di pulizia di acciaio inossidabile. ! L’asciugatrice deve essere sempre scollegata quando non è in funzione, durante le operazioni di pulizia e durante qualsiasi operazione di manutenzione. Potrebbe formarsi una patina colorata sul tamburo di acciaio inossidabile, questo potrebbe essere causato da una combinazione di acqua e/o di agenti di pulizia, come ammorbidente del lavaggio. Questa patina colorata non avrà alcun effetto sulle prestazioni dell’asciugatrice. Pulizia del filtro dopo ogni ciclo Il filtro è un componente fondamentale dell’asciugatrice: la sua funzione è quella di raccogliere il laniccio e i nugoli che si formano durante l’asciugatura.Al termine di ogni ciclo di asciugatura, è quindi importante pulire a fondo il filtro, sciacquandolo sotto l’acqua corrente o pulendolo con l’aspirapolvere. Se il filtro si intasa, il flusso dell’aria all’interno sarà gravemente compromesso: I tempi di asciugatura si allungheranno e così si consumerà molta più energia. Potrebbero anche verificarsi danni all’asciugatrice. Pulizia dell’unità di condensazione Rimuovere periodicamente (ogni mese) l’unità di condensazione e rimuovere l’eventuale lanugine formatasi tra le piastre sciacquandola sotto il rubinetto con acqua fredda, sul lato posteriore del condensatore. Come rimuovere il condensatore:

1. Scollegare l’asciugatrice dalla rete elettrica e aprire

2. Aprire il coperchio del condensatore (vedere

schema). Sbloccare i tre fermi ruotandoli a 90° in senso antiorario, quindi estrarre il condensatore dall’asciugatrice agendo sull’impugnatura.

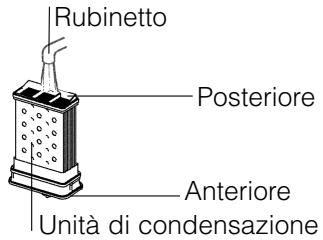

3. Pulire la superficie delle guarnizioni di tenuta e

riposizionare l’unità accertandosi che i fermi siano stati bloccati. Il filtro si trova vicino alla guarnizione (vedere a figura). Rimozione del filtro:

1. Tirare verso l’alto il manico in plastica del filtro

2. Pulire il filtro e riposizionarlo correttamente.

Assicurarsi che il filtro sia inserito fino in fondo nel relativo alloggiamento dell’asciugatrice. ! Non utilizzare l’asciugatrice se il filtro non è stato riposizionato. Svuotare il recipiente di raccolta dell’acqua dopo ogni ciclo Pulizia

• Le parti esterne in metallo e plastica e le parti in gomma possono essere pulite con un panno umido. Periodicamente (ogni 6 mesi) aspirare la griglia della presa d’aria frontale e gli sfiati sul retro dell’asciugatrice per rimuovere ogni eventuale formazione di lanugine, fili o polvere. Inoltre per rimuovere accumuli di lanugine dalla parte frontale del condensatore e dalle aree dei filtri, pulire di tanto in tanto con un’aspirapolvere. ! Non usare solventi o abrasivi. ! L’asciugatrice utilizza dei componenti a sfera che non necessitano di lubrificazione. ! Far controllare regolarmente l’asciugatrice da personale tecnico qualificato per la sicurezza delle parti elettriche e meccaniche (vedere la sezione Assistenza). Rubinetto Estrarre il recipiente dall’asciugatrice e svuotarlo in un lavandino o in un altro scarico adatto, quindi riposizionarlo correttamente. Controllare sempre il recipiente e svuotarlo prima dell’avvio di un nuovo programma di asciugatura. Controllo del cestello al termine di ogni ciclo Ruotare il cestello manualmente per rimuovere i piccoli capi (fazzoletti) che potrebbero essere rimasti all’interno dell’asciugatrice. Recipiente di raccolta dell’acqua Filtro Posteriore Unità di condensazione Coperchio del condensatore Fermi

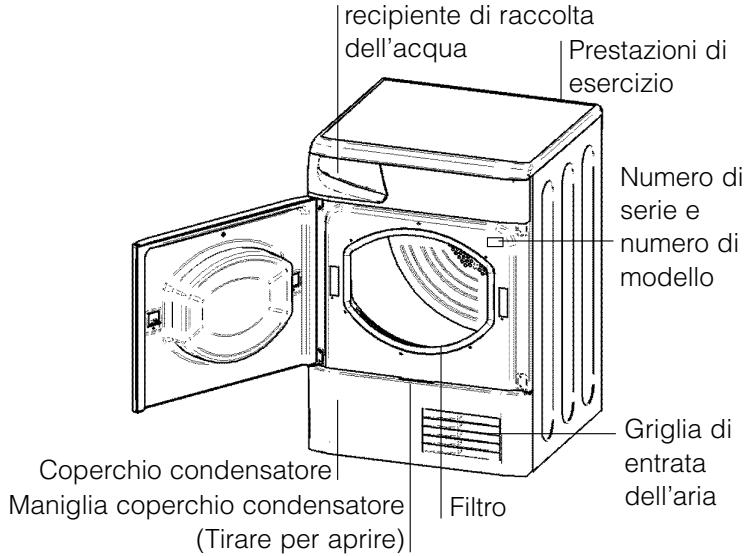

Maniglia Presa d’aria Anteriore Unità di condensazione Ricerca guasti Potrebbe accadere che l’asciugatrice sembri fuori uso. Prima di contattare il centro di assistenza (vedere la sezione Assistenza), analizzare i seguenti suggerimenti per la risoluzione dei problemi:

Problema: Possibili cause / Soluzioni: L’asciugatrice non si accende.

• La spina potrebbe non essere inserita oppure potrebbe non riuscire a fare contatto.
• Potrebbe essersi verificata una mancanza di corrente.
• Il fusibile potrebbe esseri bruciato. Provare a collegare un altro elettrodomestico alla stessa presa.
• Se si utilizza una prolunga, provare a inserire la spina dell’asciugatrice direttamente nella presa.
• Lo sportello potrebbe non essere chiuso correttamente.
• Il programma non è stato impostata correttamente (vedere la sezione Avvio e programmi).
• Potrebbe non essere stato premuto il pulsante START (vedere la sezione Avvio e programmi). Il ciclo di asciugatura non viene avviato.

• Potrebbe essere stato impostato un intervallo di tempo di attesa (vedere la sezione Avvio e programmi). L’asciugatura impiega troppo tempo.

• Il filtro potrebbe non essere stato pulito correttamente (vedere la sezione Manutenzione).
• La temperatura impostata potrebbe non essere adatta al tipo di tessuto da asciugare (vedere la sezione Avvio e programmi, e vedere Bucato).
• Potrebbe essere necessario svuotare il recipiente di raccolta dell’acqua? L’icona svuotare acqua lampeggia? (vedere la sezione Manutenzione).
• Il condensatore ha bisogno di essere pulito? (vedere la sezione Manutenzione).
• Potrebbe non essere stato selezionato il tempo di asciugatura corretto per il tipo di carico (vedere la sezione Bucato).
• La griglia della presa d’aria o gli sfiati sul retro potrebbero essere ostruiti (vedere la sezione Installazione, e la sezione Manutenzione).
• Gli indumenti erano forse troppo bagnati (vedere la sezione Bucato).
• L’asciugatrice potrebbe essere sovraccarica (vedere la sezione Bucato). L’icona svuota acqua lampeggia, ma l’asciugatrice sta funzionando da poco tempo.

• Il recipiente dell’acqua probabilmente non è stato svuotato all’avvio del programma. Non attendere il segnale di svuotamento acqua, controllare sempre il recipiente e svuotarlo prima dell’avvio di un nuovo programma di asciugatura (vedere la sezione Manutenzione). L’icona svuota acqua è accesa ed il contenitore d’acqua non è pieno.

• È normale, l’icona lampeggia quando il recipiente è pieno. Se l’icona è accesa ma non lampeggia serve solo a ricordare di svuotare il recipiente (vedere la sezione Avvio e programmi). Il programma termina e gli indumenti sono più umidi del previsto. ! Per motivi di sicurezza i programmi dell’asciugatrice hanno una durata di massimo 3 ore. Se un programma automatico non ha rilevato l’umidità finale richiesta in questo momento, l’asciugatrice completerà il programma e si arresterà. Controllare i punti sopraindicati e fare funzionare nuovamente il programma. Se i risultati sono ancora indumenti umidi, contattare il Centro Assistenza (vedere la sezione Assistenza). Il display indicherà di codice di guasto F seguito da una o due numeros.

Se il display indica F10 o F15: - Spegnere l’apparecchio e togliere la spina. Pulire il filtro ed il condensatore (vedere la sezione Manutenzione). Riposizionare la spina, accendere e avviare un altro programma. Se F10 o F15 sono ancora visualizzati, contattare il centro Assistenza (vedere la sezione Assistenza). Se vengono visualizzati altri numeri: annotare di codice e contattare il Centro Assistenza (vedere la sezione Assistenza).

Prima di chiamare il centro di assistenza:

• Provare a risolvere il problema in modo autonomo servendosi dei consigli della sezione Risoluzione dei problemi.
• In caso contrario, spegnere l’asciugatrice e chiamare il più vicino centro di assistenza. Ricambi L’asciugatrice è un elettrodomestico complesso: tentare di ripararlo da soli o farlo riparare da persone non qualificate, oltre a poter provocare lesioni, potrebbe anche danneggiare in modo grave l’apparecchio e invalidare la garanzia sulle parti di ricambio. Contattare sempre un tecnico qualificato nel caso in cui si verifichi un malfunzionamento dell’asciugatrice. Ogni ricambio è stato progettato specificamente per quest’asciugatrice. Notizie da comunicare al centro di assistenza:
• nome, indirizzo e codice postale
• tipo di problema verificatosi
• modello dell’apparecchio (Mod.)
• numero di serie (S/N) Queste informazioni sono riportate sull’etichetta dei dati posta all’interno dello sportello dell’asciugatrice. Programmi Comparativi Programmi consigliati per il test comparativo di EN61121

Programma (EN61121) Programma da selezionare Dimensione Opzioni carico asciugatura Asciugatura cotone Cotone Alta temperatura Asciugatura cotone stiratura Cotone Alta temperatura Tessuto di facile cura Sintetici 7 kg 7 kg 3 kg Asciugatura appendino Asciugatura stiratura Asciugatura armadio ! Nota: questo non è un elenco completo di opzioni di programma (vedere la sezione Avvio e programmi). L’elettrodomestico è conforme alle seguenti direttive CEE: - 2006/95/CEE sui dispositivi a bassa tensione - 89/336/CEE, 92/31/CEE e 93/68/CEE sulla compatibilità elettromagnetica
