MANUALE UTENTE ASD 70 CX HOTPOINT

Istruzioni per invertire la posizione dello sportello

Dove installare l'asciugatrice

Aerazione

Tubo di scarico dell'acqua

Collegamento elettrico

Informazioni preliminari

Descrizione del prodotto, 15

Per aprire lo sportello

Caratteristica

Pannello di controllo

Avvio e programmi, 16-18

Scelta del programma

Tabella dei programmi

I comandi

Bucato, 19-20

Controllo del bucato

Etichette con le istruzioni per il lavaggio

Tessuti particulari

Tempi di asciugatura

Avvertenze e suggerimenti, 21

Sicurezza

Smaltimento

Risparmio energetico e rispetto dell'ambiente

Cura e manutenzione, 22

Scollegamento dell'apparecchio alla rete elettrica

Pulizia del filtro al termine di agli ciclo

Svuotare il recipiente di raccolta dell'acqua dopo agli ciclo

Controllo del cestello al termine di agli ciclo

Pulizia dell'unità di condensazione

Pulizia dell'asciugatrice

Ricerca guasti, 23

Assistenza, 24

Ricambi

ARISTON

! Tenere a portata di mano il presente libretto, casi da poterlo consultare disponibile ad agli evenienza. Tenere il libretto sempre vicino all'asciugatrice; nel caso in cui l'apparecchio venga venduto o Ceduto ad altre persona, ricordarsi di consegnare loro quello libretto, casi da permettere又能 ai nuovi possessori di conoscere le avventenze e i suggerimenti sull'utilizzo dell'asciugatrice.
! Leggere attendamente queste istruzioni: le pagine che seguono contengono importanti informazioni sull'installazione e utili suggerimenti sul funzionamento dell'elettrodomestico.

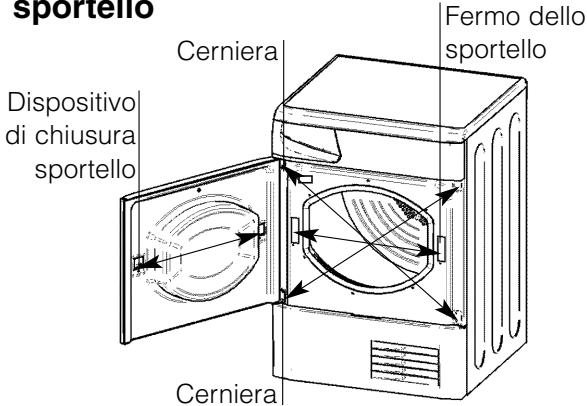

Istruzioni per invertire la posizione dello sportello |Fermo dello

Lo sportello dell'asciugatrice è reversible ed è facile daambiare. Spostare diagonale le staffe delle cerniere e le viti di chiusura. Invertire il dispositivo di chiusura ed il fermo dello sportello con le piastre di chiusura del lato opposto (vedere lo schema qui sopra).

Dove installare l'asciugatrice

• Le fiamme possono danneggiare l'asciugatrice che deve pertanto essere installata lontano da cucine a gas, stufe, termosifoni o piani di cottura.
• Se l'elettrodomestico verrà installato sotto un banco da lavoro, è necessario lasciare uno spazio vuoto di almeno 10 mm sopra il pannello superiore dell'elettrodomestico; i pannelli laterali dovranno invece aveo uno spazio libero intorno di almeno 15 mm. In quello modo sare alla garantita la circolazione dell'aria. Controllare che le prese d'aria del pannello posteriori non siano ostruite.

Aerazione

È importante che l'ambiente in cui si utilizza l'asciugatrice sia sufficientemente aerato Assicurarsi inoltre che l'ambiente in cui viene installata l'asciugatrice non sua umido e che vi sia un adeguato ricambio di aria. Garantire un adeguato flusso d'aria intorno all'asciugatrice in modo da permettere che l'acqua prodotta durante il lavaggio si condensi; l'asciugatrice non funzionera correttamente se posizionata in uno spazio chiuso o all'interno di un mobile.

! Non è consigliabile che l'asciugatrice si installata in un armadio, e non delve mai essere installata dietro una porta richiudibile a chiave, una porta scorrevole o una porta con cerniera sul lato opposto dello sportello dell'asciugatrice.
! Se l'asciugatrice viene'utilizzata in una stanza piccola o fredda è possibile che si generi un po' di condensa.

Tubo di scarico dell'acqua

Se l'asciugatrice viene collocata vicino ad un tubo di scarico, è possibile far defluire l'acqua al suo interno. In quello modo si evita di dover svuotare il recipiente di raccolta dell'acqua. è sufficiente rimuovere il tubo flessibile superiore alla sua sede sul retro dell'asciugatrice e collegare il flessibile in dotazione al tubo di scarico.

Collegamento elettrico

Prima di inserire la spina nella presa elettrica, verificare che:

• la presa sia dotata di messa a terra
• la presa sia in grado di supportare la potenza massima prevista per l'asciugatrice, così come individata sull'etichetta che riporta le prestazioni di esercizio (vedere la sezione Descrizione del prodotto)
• la tensione di alimentazione sia compresa nei valori indicati dall'etichetta che riporta le prestazioni di esercizio (vedere la sezione Descrizione del prodotto)
• la presa sia compatibile con il tipo di spina dell'asciugatrice. In caso contrario, sostituire la spina o la presa.
  ! L'asciugatrice non può essere installata in ambienti all'aperto,anche se riparati. Può essere molto peri coloso esporre quello elettrodomestico alla pioggia o a un temporale.
  !Dopo l'installazione dell'elettrodomestico, il cavo e la spina elettrica devono rimanere a portata di mano.
  ! Nonutilzzareprolunghe.
  ! Il cavo elettrico non delve essere tagliato né calpes tato.
  ! Controllare regolarmente il cavo elettrico e, se necessario, farlo sostuire solo da tecnici qualificati che installeranno un altro cavo specifico per quello elettrodomestico (vedere la sezione Assistenza).
  Presso i rivenditori autorizzati è possibile acquistare cavi di ricambio e cavi più lunghi di quelli montati in fabbrica.
  ! Il produttore declina agli responsabilità nei casi in cui le presenti regole non vengano rispetto.
  !Se sinutrono dei dubbi a riguardo, consultare un elettricista.

Informazioni preliminari

Una volta installata l'asciugatrice, prima di metterla in funzione, pulire l'interno del cestello, casi da rimuovere lo sporco che può essersi accumulato durante il trasporto.

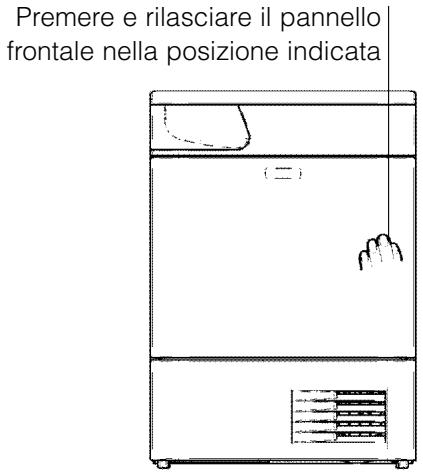

Per aprire lo sportello

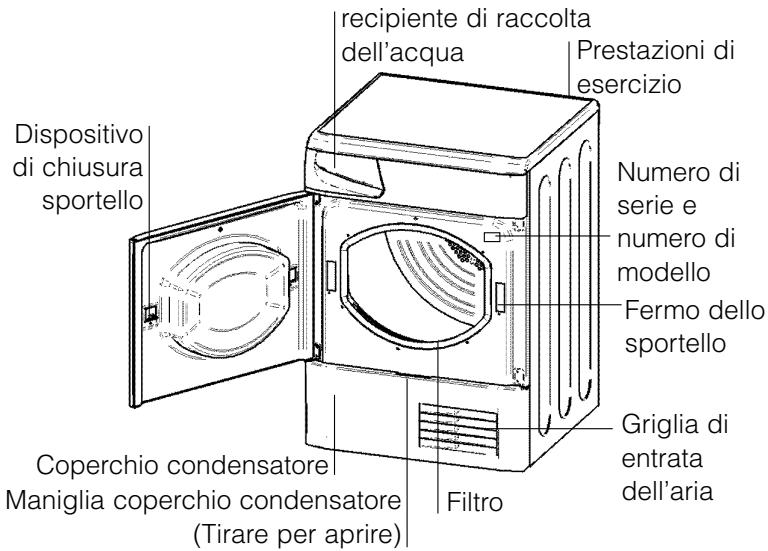

Caratteristiche

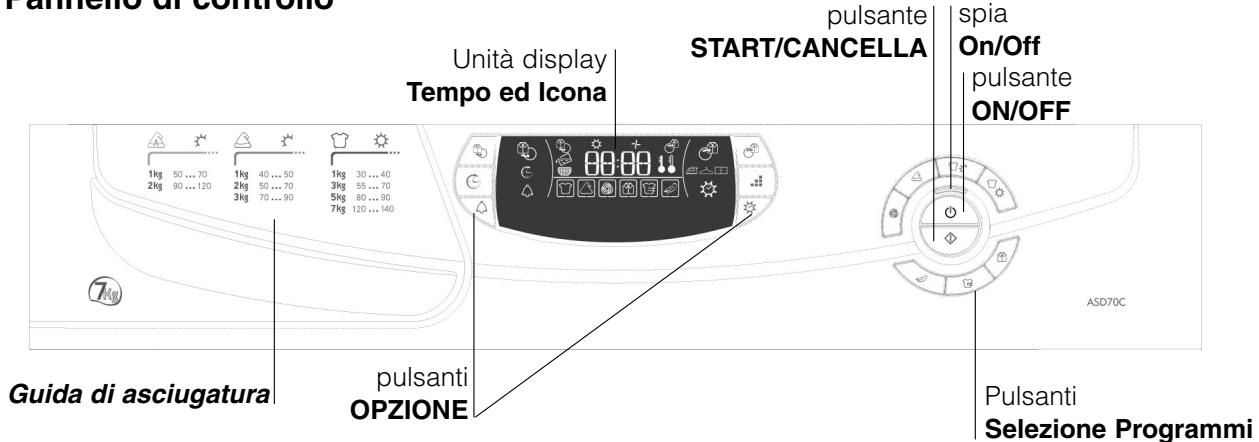

Pannello di controllo

Il pulsante START/CANCELLA avvia un programma selezionato. Quando si preme Anything pulsante si sente un breve segnale acustico e l'icona progressione lampeggia on/off per confirmare l'azione. Se non si ha impostato un programma il segnalatore acustico suonerà quattro volte. quando un programma è in funzione, tenendo premuto quello pulsante viene emesso un segnale acustico prolongato e l'asciugatrice si arresta (vedere la sezione Avvio e programmi).

I pulsanti/icone OPZIONE : quosti pulsanti selezionano le opzioni disponibili per il programma selezionato (vedere Comandi). Le icone indicano che l'opzione è stata selezionata.

La Guida di asciugatura è una tabella di facile comprenzione che indica il rapporto tra i tipi di tessuto e le capacità di carico.

L'icona svuota acqua segnala che il recipiente di raccolta dell'acqua deve essere svuotato. Quando lampeggia indica che il recipiente è pieno. L'indicatore si spegnerà alcuni secondi dopo aver riposizzonato il recipiente vuoto; perché ciò sia possibile l'asciugatrice deve essere in funzione (vedere Comandi).

L'icona Pulire Filtrò ricordà di pulire il filtrò agli volte che si utilizza l'asciugatrice (vedere la sezione Manutenzione).

La spia On/Off 山 segnala che l'asciugatrice è in funzione o pronta per selezionare un programma.

Il pulsante ON/OFF : Se l'asciugatrice è in funzione e viene premuto quello pulsante l'asciugatrice si arresta. Premendolo nuovamente, l'asciugatrice si riavvia. Se lo sportello non è stato aperto, premere il pulsante START per continuare.

Le icone Progressione : indicano lo stato del programma. Indicano agli fase del programma con l'accensione dell'apposita icona, Pre-trattamento antipiega , Asciuagatura , Asciuagatura a freddo + e Post-trattamento antipiega (vedere la sezione Avvio e programmi).

I pulsanti Selezione PROGRAMMA impostano il programma: premere il pulsante corrispondente al programma che si desidera selezionare (vedere la sezione Avvio e programmi).

Scelta del programma

1. Inserire la spina dell'asciugatrice nella presa di alimentazione elettrica.
2. Selezionare il bucato in base al tipo di tessuto (vedere la sezione Bucato).
3. Premere lo sportello per aprirlo e controllare la corretta posizione e la pulizia del filtrò ed accertarsi che il recipiente di raccolta dell'acqua via vuoto e posizionato correttamente (vedere la sezione Manutenzione).
4. Caricare l'elettrodomestico, facendo attenzione ad evitare che miglior che indumento possa frapporsi tra lo sportello e la relativa guarnizione. Chiudere lo sportello.
5. Se la spia On/Off non è accesa: Premere il pulsante ON/OFF ( ).
6. Premere il pulsante di selezione Programma che corrisponde al tipo di tessuto da asciugare, controllinga la tabella dei programmi (vedere Programm) come pure leindicazioni per ciascun tipo di tessuto (vedere Bucato).

7. Scegliere l'opzione temporizzata o livelli di asciugatura. - Se si selezione asciugatura temporizzata premere e rilasciare il pulsante temporizzata finché non appeare il tempo desiderato, o... - per cancellare dall'impostazione di asciugatura default, premere e rilasciare il pulsante livelli di asciugatura finché non viene visualizzato il livello desiderato.
   ! Consultare la tabella Programmi per ulteriori dettagli.

8. Impostare un tempo di ritardo ed altre opzioni, se necessario.

9. Se si desidera selezionare il segnalatore acustico, alla fine del programma, premere il pulsante opzione ALLARME
10. Premere il pulsante START ① per avviare il programma. Il display indica una previsione del tempo rimanente. Durante il funzionamento, è possible après lo sportello per estrarre i capi che nel frattotempo si sono asciugati e lasciare asciugare gli altri. Dop o aver richiuso lo sportello, è necessario ripremere il pulsante START, per mettere nuovamente in funzione l'asciugatrice.
11. Durante gli ultimi minuti dei programmi di asciugatura, prima del termine del programma, viene insertita la fase ASCIUGATURA A FREDDO (i tessuti vengono raffreddati), questa fase deve sempre essere attivata per terminare il ciclo.
12. Il segnalatore acustico (se è stata selezionata l'opzione Allarme) avvisera quando il programma è terminato ed il display indichera. Aprire lo sportello, estrarre il bucato, pulire il filtro e metterlo nuovamente in posizione. Svuotare il recipiente di raccolta dell'acqua e rimetterlo al suoosto (vedere la sezione Manutenzione). Se l'opzione Post-trattamento antipiega è stata selezionata e non si rimuove il bucato immediatamente, l'asciugatrice funzionera occasionally per 10 ore o finché non viene aperto lo sportello.
13. Scollegare l'asciugatrice dalla rete elettrica.

Programma di stiratura facile

"Stiratura facile" è un breve programmà di 10 minuti (8 minuti di riscaldamento seguiti da 2 minuti di asciugatura a freddo) che gonfia le fibre dei tessuti rimasti immobili per un lungo periodo di tempo. Il ciclo distende le fibre dei capi in modo da agevolarne la stiratura e la piegatura.

! Questo non è un programma di asciugatura e non va quindi utilizzato con capi ancorta bagnati.

Per risultati ottimali:

1. Non caricare il cestello或者其他 capacità massima.

I seguenti valori si riferiscono al peso degli indumenti asciutti:

Tessuto

Cotone e Misto cotone

Sintetico

Denim

Carico massimo

2,5 kg
2 kg
2 kg

1. Svuotare l'asciugatrice subito dopo la fine del programma; appendere, piegare o stirare i capi per poi riporli nell'armadio. Se ciò non fosse possibile, ripetere il programma.

L'effetto prodotto dal programma "Stiratura facile" varia da tessuto a tessuto. I migliori effetti si ottengono su tessuti tradizzionali, quali Cotone o Misto cotone; invece, le caratteristiche di tessuti quali le fibre acrliche o il Tencel® non consentono di ottenere gli stessi risultati.

Programma Lana

• Questo è un programma per preservare nell'asciugatrice gli indumenti contrassegnati con il symbolo.
• Può tessere usato per carichi fino ad 1kg (circa 3 maglioni).
• Consigliamo di rivoltare gli indumenti prima dell'asciugatura.
• Questo programma impieghera circa dai 20 ai 40 minuti, ma potrebbe impiegare più tempo a seconda delle dimensioni e della densità del carico e della velocità di centrifuga usata nella lavatrice.
  I carichi che vengono asciugati con quello programma sono di solito pronti da indossare, ma con alcuni indumenti più pesanti i bordi potrebbero essere leggermente umidi. Fare asciugare questi naturalmente, poiché un'ulteriore processo di asciugatura potrebbe danneggiare gli indumenti.

! Al contrario di altri materiali, il meccanismo di restringimento della lana è irreversibile;cioè non ritorna alla dimensione e alla forma originale.

! Questo programma non è indicato per gli indumenti acrilici.

Programmi

! Se la spia On/Off non è accesa; Premere il pulsante ON/OFF e selezionare il programma.

Programma	Funzione	Impostazione	Note:
Cotone Alta Temperatura	Asciuga gli indumenti di cotone ad alta temperature	1. Premere il pulsante Cotone - alta temperature 2. Selezionare l'opzione temporizzata o automatica - se l'asciugatura temporizzata , vedere sotto, o... - per cancellare dall'impostazione di asciugatura predefinita, premere e rilasciare il pulsante livelli di asciugatura finché non viene visualizzato il livello desiderato. 3. Selezionare eventuali opzioni, se necessarie. 4. Premere il pulsante START.	Opzioni disponibili: Allarme Avvio ridatto Pre-trattamento antipiega Post-trattamento antipiega Opzioni asciugatura: automatica Asciugatura stiratura asciugatura appendino Asciugatura armadio di default
Cotone Bassa Temperatura	Asciuga gli indumenti di cotone a bassa temperature	1. Premere il pulsante Cotone - bassa temperature 2. Selezionare un tempo di asciugatura, vedere Asciugatura Temporizzata, sotto.	Opzioni disponibili: Vedere Asciugature Temporizzata, sotto.
Sintetici	Asciuga gli indumenti sintetici ad alta temperature	1. Premere il pulsante Sintetici 2. Selezionare l'opzione temporizzata o automatica - se l'asciugatura temporizzata , vedere sotto, o... - per cancellare dall'impostazione di asciugatura predefinita, premere e rilasciare il pulsante livelli di asciugatura finché non viene visualizzato il livello desiderato. 3. Selezionare eventuali opzioni, se necessarie. 4. Premere il pulsante START.	Opzioni disponibili: Allarme, Avvio ridatto Pre-trattamento antipiega Post-trattamento antipiega Opzioni asciugatura: automatica Asciugatura stiratura asciugatura appendino Asciugatura armadio di default
Lana	Asciuga gli indumenti di lana(vedere pagina precedente).	1. Premere il pulsante Lana 2. Selezionare eventuali opzioni, se necessarie. 3. Premere il pulsante START.	Opzioni disponibili: Allarme • Un programma automatico
Delicati	Asciuga gli indumenti sportivi con impostazione bassa temperature, pronti per essere indossati.	1. Premere il pulsante Delicati 2. Se è necessario un programma a tempo (vedere Asciugature Temporizzata sotto). Altrimenti il defaulted è automatico 3. Selezionare eventuali opzioni, se necessarie. 4. Premere il pulsante START.	Opzioni disponibili: Allarme, Avvio ridatto Pre-trattamento antipiega Post-trattamento antipiega • Il default è automatico
Arieggiatura	Programma della durata di 20-minuti che areeggia gli indumenti con aria fredda. Usare quello programma per raffreddare gli indumenti caldi.	1. Premere il pulsante arieggiatura 2. Selezionare eventuali opzioni, se necessarie. 3. Premere il pulsante START.	Opzioni disponibili: Allarme
Stiratura facile	Programma breve (dura circa 10 minuti) che ammorbidisce le fibre dei tessutiosi da agevolarne la stiratura.	1. Premere il pulsante stiro facile 2. Selezionare eventuali opzioni, se necessarie. 3. Premere il pulsante START.	!Non è un programma di asciugatura (vedere pagina precedente). Opzioni disponibili: Allarme

Asciugatura Temporizzata

Asciugatura temporizzata	Usare sempre l'asciugatura a tempo per i carichi inferiori ad 1kg, o se si preferisce un risultato diverso di asciugatura.
(0:20, 0:40, 1:00, 1:20, 1:40, 2:00 o 2:20 Ore : Minuti)	L'impostazione di temperatura dipende dall'opzione di materiale selezionata: Il display indica BASSA o ALTA TEMPERATURA come necessario.

1. Premere e rilasciare il pulsante temporizzata finché il display non indica la selezione richiesta. Ad agli pressione di pulsante si avanza di ###, ###, ###, ###, ###, ###, ###, ###, ###, ###, ###, ###, ###, ###, ###, ###, ###, ###, ###, ###, ###, ###, ###, ###, ###, ###, ###, ###, ###, ###, ###, ###, ###, ###, ###, ###, ###, ###, ###, ###, ###, ###, ###, ###, ###, ###, ###, ###, ###, ###, ###

I delicati hanno un tempo Massimo di
- Quando è visualizzata, l'opzione automatica è disponibile, nel caso si cambia idea
2. Selezionare eventuali opzioni, se necessarie.
3. Premere il pulsante START

Opzioni disponibili:

Allarme, Avvio ritardato Pre-trattamento antipiega, Post-trattamento antipiega

Consultare i tempi di
asciugatura suggeriti (vedere
Bucato).

Gli ultimi 10 minuti di Questi programmi sono Il funzionamento a freddo

I Comandi

! Avvertenza, Se dopo aver premuto il pulsante START, la posizione della manopola programmi èambiata.
! Pulsante ON/OFF ①: premendo quello pulsante si arresta il programma. Premendolo nuovamente ed il programma viene ripristinato, se si ha aperto lo sportello, si dovrà prima premere il pulsante START per ripristinare il programma.
! Pulsante START/CANCELLA : premere e tenere premuto\ eso pulsante ed il programma verrà cancellato, il display\ indica

- Pulsanti Opzione / icone

Questi pulsanti vengono usati per personalizzare il programma selezionato secondo le proprie esigenze. Un programma deve essere stato selezionato premendo un pulsante di selezione programma, prima di selezionare un'opzione. Non tutte le opzioni sono disponibili per tutti i programmi (vedere la sezione Avvio e programmi). Se un'opzione non è disponibile e si preme il pulsante, il segnalatore acustico suonerà quattro volte. Se l'opzione è disponibile verrà emesso un solo segnale acustico e l'icona opzione lampeggia per confermare la selezione.

Avvio Ritardato

L'avvio di alcuni programmi (vedere la sezione Avvio e programmi)couldesere ritardato fino a 18 ore.Accertarsi che il recipientene dell'acqua sua vuoto prima di impostare un avvio ritardato.

Per impostare, premere il pulsante avvio ritardato, il display indica e l'icona AVVIO RITARDATO si accende. Premere nuovamente e viene selezionata un'ora di ritardo ed il display indica , premendo ulteriormente il pulsante, si aggiunge 1 ora all'avvio ritardato. Quando viene visualizzato un'ulteriore pressione del pulsante indica e dello secondi viene cancellato l'avvio ritardato.

Pre-trattamento antipiega

Questo opzione è disponibile solo se è stato selezionato un avvio ritardato. I capi vengono asciugati occasionally durante il periodo di ritardo, per contribuire ad evitare la formazione di pieghe.

Allarme

Disponibile in tutti i programmi, con il segnalatore acustico da un segnale alla fine del ciclo di asciugatura, per ricordare che gli indumenti sono pronti per essere rimossi. Premere il pulsante e l'icona indichera che l'opzione è selezonata.

Post-trattamento antipiega

Quando disponibile e selezionato, gli indumenti vengono asciugati occasionallymente dopo la fine dei cicli di asciugatura e asciugatura a freddo, per evitare la formazione di pieghe nel caso la biancheria non venga rimossa immediamente dopo la fine del programma.

DISPLAY TEMPO

Il display在哪此行的行。

L'avvio ritardato viene visualizzato in ore e fa il conto alla rovescia di ciascuna ora.

L'icona AVVIO RITARDATO lampeggia après che il pulsante avvio è stato premuto.

Il tempo che rimane per la fine del processo viene visualizzato in ore e minuti e viene essguito il conta alla

rovescia di ciascun minuto, ciò comprende la fase di asciugatura a freddo, l'impostazione ALTA temperatura

201 o èanches indicata BASSA temperatura 201

Quando sono selezionati programmi temporizzati, il tempo visualizzato durante il ciclo è il tempo rimanente attuale.

Quando viene selezionato un programma automatico, il tempo visualizzato è una previsione del tempo rimanente. Quando il programma è selezionato, il display indica il tempo necessario per asciugare un carico piano, dopo circa 10 minuti il controller calcola una migliorie previsione del tempo del ciclo. I punti fra le ore ed i minuti nel display lampeggiano per indicare il tempo che sta passando. Quando il programma termina la propria fase di asciugatura, il display indica Il display indica inoltre se c'é un problema con l'asciuagatrice, se ciò si verifica, il display indichera F seguito da un numero di codice di guasto (vedere la sezione Ricerca guasti).

- Icona svuota acqua / Recipiente

(Se l'asciugatrice è stata collegata ad una tubazione di scarico但这a icona può essere ignorata, dato che non è necessario svuotare il recipiente dell'acqua).

Quando esta icona è accesa (non lampeggiante) ricorda di svuotare il recipiente dell'acqua.

Se il recipiente si riempie nel corso di un programma, il riscaldatore si spegne e l'asciugatrice avvia una fase di Asciuugatura ad Aria Fredda, quando l'icona lampeggia e l'avvisatore acustico emette un suono. Dop o esta operazione, l'asciugatrice si arresta e tutte le icone di progressione si accendono e l'icona svuotare acqua lampeggia.

È necessario svuotare il recipiente dell'acqua e riavviare l'asciugatrice, altrimenti i capi non si asciugheranno. Dop o aver riavviato l'asciugatrice, l'icona impiegherà alcuni secondi per uscire alla funzione.

Per evitare quello procedimento svuotare sempre il recipientente dell'acqua, ad agli utilizzato dell'asciugatrice (vedere la sezione Manutenzione).

- Apertura Sportello

Aprendo lo sportello durante il funzionamento di un programma, l'asciugatrice si arresterà e si avranno le seguenti consequences:

• Tutte le 4 icone di progressione si accendono.
• Durante una fase di ritardo, il ritardo continuera ad essere conteggiato. Il pulsante START deve essere premuto per ripristinare un programma di ritardo.

Le icone di progressione cambiano perindicare lo stato corrente.

• Durante la fase di asciugatura del programma, i punti sul display smettono di lampeggiare perindicare che il tempo inizia a scadere.
  Il pulsante START deve essere premuto per ripristinare il programma. Le icone di progressione cambiano per indicare lo stato corrente, i punti lampeggiano ed il conto alla rovescia continua.
• Durante un programme di arieggiatura o di asciugatura a freddo, o durante una fase di post-trattamento antipiega, il programma termina ed il display indica.

- Nota

In caso di interruzione di corrente, spegnere l'alimentazione o rimuovere la presa, premere il pulsante START ed il programma verrà ripristinato.

Controllo del bucato

• Controllare i symboli riportati sulle etichette dei vari capi, per verificare se l'indumento cui assere introdotto nell'asciugatrice.
• Distinguere il bucato in base al tipo di tessuto.
• Svuotare la tasche e controllare i bottoni.
• Chiudere le lampo e i ganci e allacciare nella stringere cinture e lacci.
• Strizzare gli indumenti per eliminare la maggior quantità di acqua possibile.

! Non caricare l'asciugatrice con capi totalmente pieni d'acqua.

Dimensioni massimi di carico

Non caricare il cestello或者其他 la capacité massima. I seguenti valori si riferiscono al peso degli indumenti asciutti:

Fibre naturali: massimo 7 kg

Fibre sintetiche: massimo 3 kg

! NON sovraccaricare l'asciugatrice perché ciò ridurà l'efficienza dell'elettrodomestico.

Carico tipo

Indumenti
Camicetta	Cotone	150 g
	Altro	100 g
Abito	Cotone	500 g
	Altro	350 g
Jeans		700 g
10 pannolini		1000 g
Camiccia	Cotone	300 g
	Altro	200 g
T-Shirt		125 g
Biancheria da casa
Coperta	Cotone	1500 g
(Matrimoniale)	Altro	1000 g
Tovaglia grande		700 g
Tovaglia piccola		250 g
Straccio da cucina		100 g
Telo da bagno		700 g
Asciugamano		350 g
Lenzuolo matrimoniale		500 g
Lenzuolo singolo		350 g

Se si mischiano i capi in tessuto sintetico con capi in cotone, quosti ultimi potrebbero risultare ancora bagnati al termine del ciclo di asciugatura. In quello caso, avviare un ulteriore breve ciclo di asciugatura.

Etichette con le istruzioni per il lavaggio

Controllare conattenzione le etichette degli indumenti, specialmente se si tratta della prima volta che si introduce il capo in un'asciugatrice. Di seguito sono riportati i simboli più comun:

Può essere inserto nell'asciugatrice

Non insere nell'asciugatrice

Asciugare ad alta temperatura

Asciugareabassa temperatura

Indumenti non adatti al trattamento di asciugatura

• Capi che contengono parti in gomma o materiali simili, membrane di plastica (cuscini, imbottiture o impermeabili in PVC) e agli tipo di tessuto infiammabile o che contenga sostenze infiammabili (asciugamani sporche di lacca).
• Fibre di vetro (alcuni tipi di tendaggi)
• Indumenti completeness asciutti
• Tessuti contrassegnati con il symbolo (vedere la sezione Tessuti particolare), che possono essere puliti con prodotti speciali di pulizia domestica. Seguire attendamente le istruzioni.
• Elementi troppo voluminosi (piumoni, sacchi aelo, cuscini, imbottiture, copriletto e casi via), che si espandono durante l'asciugatura ed impedisconoosi all'aria di circolare nell'asciugatrice.

Tessuti particulari

Coperte e copriletti: tessuti in acrilico (Acilan, Courtelle, Orion, Dralon) devono essere asciugati con estrema cura a temperatura BASSA. Non impostare mai tempi di asciugatura lunghi.

Indumenti con pieghe o plissettati: leggere le istruzioni di asciugatura fornite dal produttore.

Capi inamidati: non mischiare questi capi con altri capi non inamidati. Rimuovere la maggiore quantità possibile della soluzione iniziale prima di insertire i capi nell'asciugatrice. Non asciugare questi capi per troppo tempo: l'amido diverrebbe polvere lasciando gli abiti troppo morbidi e venendo meno la sua stessa funzione.

Tempi di asciugatura

I tempi sono approximativi e possono variare in base a:

• Quantità di acqua trattenuta dai capi dopo la centrifuga: le asciugamani e in genere i capi delicati trattengono molta acqua.
• Tessuto: i capi dello stesso tessuto, ma con trama e spessore differente, avranno sicuramente tempi di asciugatura diversi.

• Quantità di bucato: capi singoli e piccoli carichi, impiegano più tempo ad asciugarsi.

• Asciuagatura: se i capi devono essere stirati, è consigliabile estrarli dall'asciugatrice quando sono ancora umidi. I capi che devono essere completamente asciutti, possono,invece essere lasciati più a lungo.

• Temperatura impostata.
• Temperatura della stanza: più è Bassa la temperatura della stanza in cui si trova l'asciugatrice, più tempo sareà necessario per l'asciugatura degli indumenti.
• Volume: alcuni capi voluminosi richiedono particolare cura nel processo di asciugatura. É consigliabile rimuovere questi capi, scuoterli e inserirli nuovamente nell'asciugatrice: esta operazione deve essere ripetuta diverse volte durante il ciclo di asciugatura.

! Non asciugare troppo gli indumenti.

L'umidità naturale contentuta nei tessuti serve a conservarne la morbidezza e la vaporosità.

La tabella (vedere除去) indica tempi di asciugatura APPROSSIMATIVI in ore : Minuti, come si può essere dal display, i tempi sono indicatianche in Minuti solo come riferimento.

I tempi forniti sono per i programmi di asciugatura automatica armadio.

Sono indicate ancche le impostazioni di asciugatura temporizzata per scegliere meglio l'opzione più adatta.

I pesi si riferiscono ad indumenti asciutti.

Cotone				Mezzo carico					Piano carico
		1 kg	2 kg	3 kg	4 kg	5 kg	6 kg	7 kg
Alta temperatura	Durata automatica	0:30 - 0:40	0:40 - 0:55	0:55 - 1:10	1:10 - 1:20	1:20 - 1:30	1:35 - 2:00	2:00 - 2:20
	Minuti automatici	30 - 40	40 - 55	55 - 70	70 - 80	80 - 90	95 - 120	120 - 140
	Asciugatura temporizzata	0:20 o 0:40	0:40 o 1:00	1:00 o 1:20	1:00 o 1:20	1:20 o 1:40	1:40 o 2:00	2:00 o 2:20
	Tempi di asciugatura dopo lavaggi in lavatrici da 800-1.000 giri al minuto
Sintetici				Mezzo carico			Piano carico
		1 kg		2 kg			3 kg
Alta temperatura	Durata automatica	0:40 - 0:50		0:50 - 1:10			1:10 - 1:30
	Minuti automatici	40 - 50		50 - 70			70 - 90
	Asciugatura temporizzata	0:40 o 1:00		0:40 o 1:20			1:00 o 1:20 o 1:40
	Tempi di asciugatura dopo lavaggi in lavatrici a velocità inferiore
Delicati(Acrilico)		Mezzo carico				Piano carico
		1 kg				2 kg
Bassa temperatura	Durata automatica	0:40 - 1:20				1:20 - 1:40
	Minuti automatici	40 - 80				80 - 100
	Asciugatura temporizzata	0:40 o 1:00 o 1:20				1:20 o 1:40
	Tempi di asciugatura dopo lavaggi in lavatrici a velocità inferiore

! Questo elettrodomestico è stato progettato e realizato rispettomando gli standardi sicurezza internazionale. Le presenti avventenze vengono fornite per ragioni di sicurezza ed è importante leggerle con attenzione.

CE L'elettrodomestico è conforme alle seguenti direttive CEE:

-72/23/CEE e 93/68/CEE sui dispositivi a bassa tensione -89/336/CEE, 92/31/CEE e 93/68/CEE sulla compatibilità elettromagnetica

Sicurezza

• Questa asciugatrice è stata progettata per uso domestico e non professionale.
• L'asciugatrice deve essere utilizzata da personne adulte, che dovranno rispetto scrupposamente leindicazioni fornite dal presente libretto di istruzioni.
  Non toccare l'elettrodomestico quando si è a piedi nudi né con le mani o piedi bagnati.
• Per scollegare l'elettrodomestico alla rete di alimentazione,bisogna tirare la spina: mai il cavo.
• Non lasciare avvincare i bambini all'elettrodomestico in funzione. Dopo l'uso, spegnere l'asciugatrice e scollegarla alla rete di alimentazione. Tenere lo sportello chiuso, per evitare che i bambini possano utilizzare l'asciugatrice come un gioco.
• L'elettrodomestico deve essere installato correttamente e deve ave un'adeguata aerazione. è importante non ostruire mai la presa d'aria sulla parte frontale dell'asciugatrice e lo sfiato sul retro (vedere la sezione Installazione).
• Non utilizzato l'asciugatrice sulla moquette, nel caso in cui l'altezza del polo sia tale da impedire l'ingresso dell'aria attraverso la base dell'asciugatrice.
• Verificare che l'asciugatrice sua vuota prima di iniziare a caricarla.
  La parte posteriore dell'asciugatrice può diventarere molto calda. Evitare assolutamente di toccarla durante il funzionamento dell'elettrodomestico.
  Non utilizzato l'asciugatrice se il filtering, il recipiente di raccolta dell'accua ed il condensatore non sono positizonati correttamente (vedere la realtà Manutenzione).
• Non utilizzato ammorbidente liquido per i tessuti nell'asciugatrice; aggiungerlo all'ultimo risciacquo del ciclo di lavaggio.
  Non sovraccaricare l'asciugatrice (vedere la sezione Bucato per i vari limiti di carico).
  Non inseire capi completeness bagnati.
• Prima di essere caricati nell'asciugatrice, i capi devono essere lavati con acqua e sapone, risciacquati e infine centrifugati. L'asciugatura di capi che NON siano stati precedentemente lavati con acqua, determina il pericolo di incendio.
• Seguire sempre con attenzione tutte le istruzioni riportate sulle etichette per il lavaggio dei capi (vedere la sezione Bucato).
  Non caricare nell'asciugatrice capi precedentamente trattati con prodotti chimici.
  Non introdurre mai indumenti che siano venuti a contatto con sostanze inflammabili (petrolio, olio, vernice, lacca, creme, oli o grassi da cucina).
  Non introdure nell'asciugatrice gomma, gommapiuma, plastica, plastica espansa, pannolini o fodere per pannolini, polietilene o carta.

Non introdure nell'asciugatrice capi troppo voluminosi.
- Non asciugare fibre acriliche ad alto temperature.
- Completare agli programma con la relativa fase di Asciugatura a freddo.
Non spegnere l'asciugatrice se vi sono più capi caldi all'interno.
- Pulizia del filtro dopo agli utilizzato (vedere la sezione Manutenzione).
- Svuotare il recipiente di raccolta dell'acqua dopo anni utilizzato (vedere la sezione Manutenzione).
- Pulire regolarmente l'unità di condensazione (vedere la sezione Manutenzione).
- Evitare l'accumulo di laniccio intorno all'asciugatrice.
Non salire sul pannello superiore dell'elettrodomestico, perché in quello modo potrebbe danneggiare gravamente l'asciugato
- Rispettare sempre gli standard e le caratteristiche elettriche (vedere la sezione Installazione).
- Acquistare solo accessori e parti di ricambio originali (vedere la sezione Assistenza).

Smaltimento e Riciclaggio

Come parte del nostro costante impegno in difesa dell'ambiente, ci riserviamo il diritto di utilizzare componenti riciclati per diminuire iosti del cliente e ridurre lo spreco di materiali.

• Smaltimento del materiale di imballaggio: seguire le normative locali in tema di smaltimento, così da permettere di riciclare l'imballaggio.
• Per ridurre i rischi di incidenti ai bambini, rimuovere la porta e la spina, quando tagliare il cavo di alimentazione a filo con l'apparecchio. Smaltire queste parti separatamente, per assicurarsi che l'apparecchio non possa più essere collegato ad una presa di corrente.

Dismissione degli elettrodomestici

La direttiva Europea 2002/96/CE sui rifiuti di
apparecchiature elettriche ed elettroniche (RAEE),
prevede che gli elettrodomestici non debbano essere
smaltiti nel normale flusso dei rifiuti solidi urbani. Gli
apparecchi dismessi devono essere raccolti
separamente per ottimizzare il tasso di recupero e
riciclaggio dei materiali che li compongono ed
impedire potenziali danni per la salute e l'ambiente. Il symbolo del cestino barrato è riportato su
tutti i prodotti per ricordare gli obblighi di
raccolta separata.

Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori.

Risparmio energetico e rispetto dell'ambiente

• Strizzare bene i capi per rimuovere tutte l'acqua possibile prima di introdurli nell'asciuagatrice (se si utilizza una lavatrice, impostare un ciclo di centrifuga). In quello modo si risparmieranno tempo ed energia durante l'asciuagatura.
• Ogni volta che si utilizes l'asciugatrice a piano carico, si risparnia energia: capi singoli e piccoli carichi, impiegano più tempo ad asciugarsi.
• Pulire ilhetto alla fine di anni ciclo di ascugatura sono da contentere iosti connessi al consumo energetico (vedere la sezione Manutenzione).

Scollegamento dell'apparecchio alla rete elettrica

! L'asciugatrice deve essere sempre scollegata quando non è in funzione, durante le operazioni di pulizia e durante qualiasi operatione di manutenzione.

Pulizia del filtro dopo anni:ciclo

Il filtrò è un componente fondamentale dell'asciugatrice: la sua funzione è quella di raccogliere il laniccio e i rugoli che si formano durante l'asciugatura. Al termine di agli ciclo di asciugatura, è quindi importante pulire a fondo il filtrò, sciacquandolo sotto l'acqua corrente o pulendolo con l'aspirapolvere. Se il filtrò si intasa, il flusso dell'aria all'interno sare gravamente compromesso: I tempi di asciugatura si allungheranno e casi si consumera molto più energia. Potrebberoanche verificarsi danni all'asciugatrice.

Ilhetto si trova vicino alla guarnizione (vedere a figura). Rimozione delhetto:

1. Tirare verso l'alto il manico in plastica delrello (vedere a figura).
2. Pulire il filtro e riposizionarlo correttamente. Assicurarsi che il filtrio sia inserito fino in fondo nel relativivo alloggiamento dell'asciugatrice.

! Non utilizzato l'asciugatrice se ilhetto non è stato riposizionato.

Svuotare il recipiente di raccolta dell'acqua dopo agli giorni ciclo

Estrarre il recipiente dall'asciugatrice e svuotarlo in un lavandino o in un'alto scarico adatto, quindi riposizionarlo correttamente.

Controllare sempre il recipiente e svuotarlo prima dell'avvio di un nuovo programma di asciugatura.

Controllo del cestello al termine di agli ciclo

Ruotare il cestello manualmente per rimuovere i piccoli capi (fazzoletti) che potrebbero essere rimasti all'interno dell'asciugatrice.

Pulizia del Tamburo

! Per la pulizia del tamburo non usare abrasivi, lana di acciaio o agenti di pulizia di acciaio inossidabile.

Potrebbe formarsi una patina colorata sul tamburo di acciaio inossidabile, quello potrebbe essere causato da una combinazione di acqua e/o di agenti di pulizia, come ammonbidente del lavaggio. Questa patina colorata non avrà alcun effetto sulle prestazioni dell'asciugatrice.

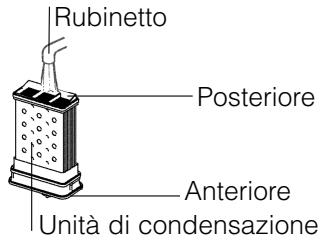

Pulizia dell'unità di condensazione

Rimuovere periodicamente (ogni mese) l'unità di condensazione e rimuovere l'eventuale lanugine formatasi tra le piastre sciacquandola molto il rubinetto con acqua fredda, sul lato posteriore del condensatore.

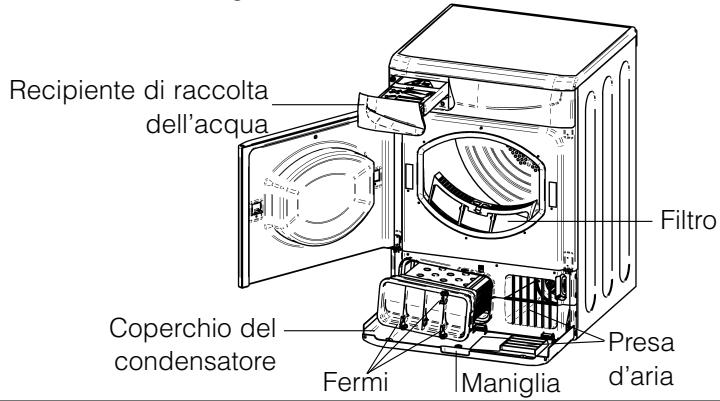

Come rimuovere il condensatore:

1. Scollegare l'asciugatrice alla rete elettrica e aprire lo sportello.
2. Apriere il coperchio del condensatore (vedere schema). Sbloccare i tre fermi ruotandoli a 90^ in senso antiorario, quindi estrarre il condensatore dall'asciugatrice agenda sull'impugnatura.
3. Pulire la superficie delle guarnizioni di tenuta e riposizionare l'unità accertandosi che i fermi siano stati bloccati.

Pulizia

• Le parti esterne in metallo e plastica e le parti in gomma possono essere pulite con un panno umido.
  Periodicamente (ogni 6 mesi) aspirare la griglia della presa d'aria frontale e gli sfiati sul retro dell'asciugatrice per rimuovere agli eventuale formazione di lanugine, fili o polvere. Inoltre per rimuovere accumuli di lanugine alla parte frontale del condensatore e dalle aree dei filtri, pulire di tanto in tanto con un'aspirapolvere.

! Non usare solventi o abrasivi.
! L'asciugatrice utilizes dei componenti a sfera che non necessitano di lubrificazione.
! Far controllare regolarmente l'asciugatrice da personale techniciano qualificato per la sicurezza delle parti elettriche e meccaniche (vedere la sezione

Assistenza).

Potrebbe accadere che l'asciugatricesembri fuori uso. Prima di contattare il centro di assistenza (vedere la sezione Assistenza), analizzare i seguenti suggerimenti per la risoluzione dei problemi:

Problema:

L'asciugatrice non si accende.

Il ciclo di asciugatura non viene avviato.

L'asciugatura impiega troppo tempo.

L'icona svuota acqua lampeggia, ma l'asciugatrice sta funzionando da poco tempo.

L'icona svuota acqua è accesa ed il contentitore d'acqua non è piano.

Il programma termina e gli indumenti sono più umidi del previsto.

Il display indichera di codice di guasto F seguito da una o due numeros.

Possibili cause / Soluzioni:

• La spina potrebbe non essere inserita oppure potrebbe non riuscire a fare contatto.
• Potrebbe essersi verificata una mancanza di corrente.
  Il fusabile potrebbe esseri bruciato. Provare a collegare un alto elettrodomestico alla stessa presa.
• Se si utilizes una prolonga, provare a insertire la spina dell'asciugatrice direttamente nella presa.
• Lo sportello potrebbe non essere chiuso correttamente.
• Il programma non è stato impostata correttamente (vedere la sezione Avvio e programmi).

• Potrebbe non essere stato premuto il pulsante START (vedere la sezione Avvio e programmi).

• Potrebbe essere stato impostato un intervallo di tempo di attesa (vedere la sezione Avvio e programmi).

• Ilchio potrebber non essere stato pulito correttamente (vedere la sezione Manutenzione).
• La temperatura impostata potrebbe non essere adatta al tipo di tessuto da asciugare (vedere la sezione Avvio e programmi, e vedere Bucato).
• Potrebbe essere necessario svuotare il recipiente di raccolta dell'acqua? L'icona svuotare acqua lampeggia? (vedere la sezione Manutenzione).
• Il condensatore ha bisogno di essere pulito? (vedere la sezione Manutenzione).
• Potrebbe non essere stato selezionato il tempo di asciugatura corretto per il tipo di carico (vedere la sezione Bucato).
• La griglia della presa d'aria o gli sfiati sul retro potrebbero essere ostruiti (vedere la sezione Installazione, e la sezione Manutenzione).
  Gli indumenti erano forse troppo bagnati (vedere la sezione Bucato).

• L'asciugatrice potrebbe essere sovraccarica (vedere la sezione Bucato).

• Il recipiente dell'acqua probabilmente non è stato svuotato all'avvio del programma. Non attendere il segnale di svuotamento acqua, controllare sempre il recipiente e svuotarlo prima dell'avvio di un nuovo programma di asciugatura (vedere la sezione Manutenzione).

• Énormale, l'icona lampeggia quando il recipiente è piano. Se l'icona è accesa ma non lampeggia serve solo a ricordare di svuotare il recipiente (vedere la sezione Avvio e programmi).

! Per motivi di sicurezza i programmi dell'asciugatrice hanno una durata di massimo 3 ore. Se un programma automatico non ha rilevato l'umidità finale richiesta in quello momento, l'asciugatrice completeness è il programma e si arresterà. Controllare i punti sopraindicati e fare funzionare nuovamente il programma. Se i risultati sono ancora indumenti umidi, contattare il Centro Assistenza (vedere la sezione Assistenza).

Se il display indica F10 o F15:
- Spagnere l'apparecchio e togliere la spina. Pulire il fatto ed il condensatore (vedere la sezione Manutenzione). Riposizioneare la spina, accendere e avviare un altro programma. Se F10 o F15 sono ancora visualizzati, contattare il centro Assistenza (vedere la sezione Assistenza).
- Se vengono visualizzati altri numeroi: annotare di codice e contattare il Centro Assistenza (vedere la sezione Assistenza).

Prima di chiamare il centro di assistenza:

• Provare a risolverre il problema in modo autonomo servendosi dei consigli della sezione Risoluzione dei problemi.
• In caso contrario, spegnere l'asciugatrice e chiamare il più vicino centro di assistenza.

Ricambi

L'asciugatrice è un elettrodomestico complesso: tentare di ripararlo da soli o farlo riparare da persone non qualificate,或者其他 poter provocare lesions, potrebbeanche danneggiare in modo grave l'apparecchio e invalidare la garanzia sulle parti di ricambio. Contattare sempre un techniciano qualificato nel caso in cui si verificchi un malfunzionamento dell'asciugatrice. Ogni ricambio è stato progettato specificamente per quest'asciugatrice.

Notizie da comunicare al centro di assistenza:

• nome, indirizzo e codice postale
• numero di Telefono
• tipo di problema verificatosi
  data di acquisto
• modello dell'apparecchio (Mod.)
• numero di série (S/N)

Queste informazioni sono riportate sull'etichetta dei dati posta all'interno dello sportello dell'asciugatrice.

Programmi Comparativi

• Programmi consigliati per il test comparativo di EN61121

Programma (EN61121)	Programma da selezionare	Dimensione carico	Opzioni asciugatura
Asciugatura cotone	Cotone Alta temperature	7 kg	Asciugatura appendino
Asciugatura cotone stiratura	Cotone Alta temperature	7 kg	Asciugatura stiratura
Tessuto di facile cura	Sinteticci	3 kg	Asciugatura armadio

! Nota: quello non è un elenco completo di opzioni di programma (vedere la sezione Avvio e programmi).

English, 1

Italiano, 13

Français, 25

Deutsch, 37

Espanol, 49

Portugués, 61

Nederlands, 73

ASD70C ASD70CX

Table des Matieres

Installation, 26
