MANUALE UTENTE E4D AAA W C HOTPOINT

Istruzioni per l'uso, 1

Assistenza, 3

Descrizione dell'apparecchio, 6

Descrizione dell'apparecchio, 11

Installazione, 16

Avvioeutilizzato,17

Manutenzione e cura, 17

Precauzioni e consiglio, 18

Anomalie erimedi, 18

English

Operating Instructions REFRIGERATOR/FREEZER COMBINATION

Contents

Intretinere s icuratire, 50

Precautjisi sfaturi,51

Anomalii s remedii, 51

PT

Portuges

Prima di contattare l'Assistenza:

• Verificare se l'anomalia può essere risolta autonomamente (vedi Anomalie e Rimedi).
• In caso negativo, contattare ilNumero Unico Nazionale 199.199.199.

Comunicare:

• il tipo di anomalia
• il modello della macchina (Mod.)
• il numero di serie (S/N)

Queste informazioni si trovano sulla targhetta caratteristiche posta nel vano frigorifero in basso a sinistra.

Non ricorrete mai a tecnici non autorizzati e rifiutate sempre l'installazione di pezzi di ricambio non originali.

Assistenza Attiva 7 giorni su 7

Se nasce il bisogno di assistenza o manutenzione basta chiamare ilNumero Unico Nazionale 199.199.199* per essere messi subito in dato con il Centro Assistenza Tecnica più vicino al luogo da cui si chiama.

È attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta.

• Al costo di 14,25 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 08:00 alle 18:30, il Sab. dalle 08:00 alle 13:00 e di 5,58 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 18:30 alle 08:00, il Sab. dalle 13:00 alle 08:00 e i giorni festivi, per chi chiama dal Telefono fisso.

Per chi chiama da radiomobile le tariffe sono legate al piano tariffario dell'opereatore Telefonico utilizzato.

Le suddette tariffe potrebbero essere soggette a variazione da parte dell'opercatore Telefonico; per maggiori informazioni consultare il site www.indesit.com.

GB

Assistance

Descrizione dell'apparecchio

Pannello di controllo

1 Pulsante FUNZIONAMENTO CONGELATORE per regolare la temperatura del vano congelatore. Il pulsante è utilizzato con SUPER FREEZE per accendere/spagnere il prodotto premere entrambi per 3 secondi.
2 Pulsante SUPER FREEZE (congelamento rapido) per congelare gli alimenti freschi.Premere il tasting per 3 secondi per accendere il prodotto, quando è spento.
3 Spia blu SUPER FREEZE (congelamento rapido): si accende quando viene premuto il tasto SUPER FREEZE.
4 Spia gialla TEMPERATURA FREEZER La temperatura del congelatore è costituita da 4 livelli come indicate sulla serigrafia.
5 Spia gialla TEMPERATURA FRIGORIFERO La temperatura del frigorifero è costituita da 4 livelli come indicato sulla serigrafia.
6 Spia blu SUPER COOL: si accende quando viene premuto il tasto SUPER COOL.
7 Tasto SUPER COOL (raffreddamento rapido) per abbassare velocemente la temperature del vano frigorifero.
8 Pulsante FUNZIONAMENTO FRIGORIFERO per regolare la temperatura del vano frigorifero.

! Le spie servonoanche per segnalare un anomalo aumento di temperatura nel vano congelatore (vedi Anomalie e rimedi).

GB

Descrizione dell'apparecchio

Vista d'insieme

Le istruzioni sull'uso valgono per diversi modelli per cui è possible che la figura presenti particolari differenti rispetto a quelli dell'apparecchio acquistato. La descrizione degli oggetti più complessi si trovava nelle pagine seguenti.

1 PIEDINO di regolazione.
2 Vano CONGELAMENTO e CONSERVAZIONE
3 Balconcino BOTTIGLIE*.
4 Food Care Zone / Food Care Zone 0^ / Safe Defrost
5 Cassetto FRUTTA e VERDURA
6 Balconcino estraibile PORTAOGGETTI*
7 Pannello di controllo.
8 WINE RACK

• Variabili per numero e/o per posizione, presente solo in alcuni modelli.

GB

! è importante conservare quello libero per poterlo consultare in agli giorni. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme all'apparecchio per informare il nuovo proprietario sul funzionamento e sui relativi avertimenti.
! Leggere attendamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza.

Posizionamento e collegamento

Posizionamento

1. Posizionare l'apparecchio in un ambiente ben aerato e non umido.
2. Non ostruire le griglie posteriori di ventilazione: compressore e condensatore emettonto calore e richiedono una Buona aerazione per funzionare bene econtainere i consumi elettrici.
3. Lasciare una distance di almeno 10 cm tra la parte superiore dell'apparecchio ed eventuali mobili sovrastanti e di almeno 5 cm tra le fiancate e mobili/pareti laterali.
4. Lasciare l'apparecchio lontano da fonti di calore (la luce solare diretta, una cucina elettrica).
5. Per mantenere una ottimale distance del prodotto alla parete posteriori, montare i distanzierni presenti nel kit di installmentazione seguendo le istruzioni presenti sul foglio dedicato.

Livellamento

1. Installare l'apparecchio su un pavimento piano e rigido.
2. Se il pavimento non fosse perfettamente orizzontale, compensare svitando o avvitando i piedini anteriors.

Collegamento elettrico

Dopo il trasporto, posizionare l'apparecchio verticalmente e attendere almeno 3 ore prima di collegarlo all'impianto elettrico. Prima di insere la spina nella presa della corrente, accertarsi che:

• la presa abbia la messa a terra e sua a norma di legge;
• la presa sia in grado di sostortare il carico massimo di potenza della macchina,indicato nella targhetta caratteristiche postanelvo frigorifero in basso a sinistra (es 150 W);
• la tensione di alimentazione sia compresa nei valori individati nella targhetta caratteristiche, posta in basso a sinistra (es 220-240 V);
• la presa sia compatibile con la spina dell'apparecchio. In caso contrario richiedere la sostituzione della spina a un technique autorizzato (vedi Assistenza); non usare prolonghe e multiple.

! Ad apparecchio installato, il cavo elettrico e la presa della corrente devono essere lavorate raggiungibili.
! Il cavo non delve subire piegature o compressioni.
! Il cavo delve essere controllato periodicamente e sostituito solo da tecnici autorizzati (vedi Assistenza).
! L'azienda declina ogni responsabilità qualora queste norme non vengano rispettate.

Avvio e utilizzato

Avviare l'apparecchio

! Prima di arrivare l'apparecchio, seguire le istruzioni sull'infallazione (vedi Installazione).

! Prima di collegare l'apparecchio pulire bene i vani e gli accessori con acqua tiepida e bicarbonato.

! L'apparecchio è provvisto di un controllo salvamotore che fa avviare il compressore solo dopo circa 8 minuti dall'accensione. Questo accadeanche più agli interruzione dell'alimentazione elettrica, volontaria o involontaria (black out).

1 Inserire la spina nella presa ed accendere il prodotto tramite l'apposto pulsante, accertarsi che si accenda la spia gialta TEMPERATURA FREEZER e TEMPERATURA FRIGORIFERO.
2 Dopo quale ora sera possible insertire alimenti nel frigorifero.
3 Premere il tasting SUPER FREEZE (congelamento rapido): si accenderà la spia blu SUPER FREEZE. Essa si spegnerà quando il congelatore avrà raggiunto la temperatura ottimale: a quel punto sare possibile inseire gli alimenti

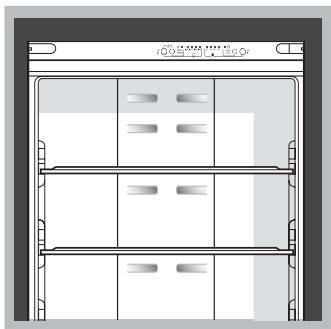

Sistema di raffreddamento No Frost

È riconoscibile alla presenza di quella d'erazione poste sulle pareti posteriori dei vani.

Il No Frost gestisce un flusso continuo di aria fredda che raccoglie l'umidità e impedisce la formazione di ghiaccio e brina: nel vano frigorifero mantiene il giusto livello di umidità e, grazie all'assenza di brina, preserva le qualità originarie degli alimenti; nel vano congelatore evita la formazione di ghiaccio rendendo superflue le operazioni di sbrinamento ed evitando che gli alimenti si attacchino tra loro. Non mettere alimenti o contentitori in prossimità della parete refrigerante posteriori, per non ostruire i fori di aerazione e facilitare la formazione di condensa. Chiudere le bottiglie e avvolgere gli alimenti.

Utilizzare al meglio il frigorifero

• Per regolare la temperatura utilizzare il pulsante FUNZIONAMENTO FRIGORIFERO (vedi Descrizione).
• Premere il tasting SUPER COOL (raffreddamento rapido) per abbassare la temperature in molto tempo, per esempio quando il vano viene riempito dopo una grossa spesa. La funzione si disattiva automaticamente trascorso il tempo necessario.
• Inserire sostanto alimenti freddi o appena tiepidi, non caldi (vedi Precauzioni e consigli).
• Ricordarsi che gli alimenti cotti non si mantengono più a lungo di quelli crudi.
• Non inserire liquidi in recipienti scoperti: provocherebbbero un aumento di umidità con seguente formazione di condensa.

! Per la chiusura delle porte frigo fare attenzione alla posizione del montante (vedi figura)

RIPIANI:

Sono estraibili e regolabili in altezza grazie alle apposite guide, per l'insertimento di contentitori o alimenti di notevole dimensione.

Indicatore TEMPERATURA*: per individuire la zona più fredda del frigorifero.

1. Controllare che sull'indicatore risulti ben evidente OK (vedi figura).

1. Se non compare la scritta OK significica che la temperatura è troppo elevata: impostare una temperatura più fredda e attendere circa 10 h finché la temperatura si sia stabilizzata.
2. Controllare nuovamente l'indicatore: se necessario, procedere con una nuova regolazione. Se si sono introdotteGsse quantità di alimenti o si è aperta frequentlymente la porta del frigorifero, è normale che l'indicatore non segni OK. Attendere almeno 10 h prima di regolare la manopola FUNZIONAMENTO FRIGORIFERO su una posizione più alta.

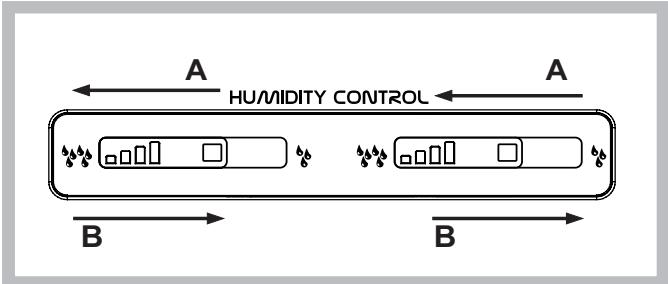

Cassetto FRUTTA e VERDURA*

I cassetti frutta e verdura di cui è dotato il frigorifero sono appositamente progettati allo scopo di mantenere fresche e fragranti la frutta e le verdure. Aprire il regolatore d'umidità (posizione B)

se si desidera conservare gli alimenti, come la frutta, in un ambiente con poca umidità, o chiudere (posizione A) se si vuole conservare del cibo, come la verdura, in un ambiente con molta umidità.

Ripiano nascosto*

All'interno dello scomparto congelatore è presente un ripiano a filo situato tra I cassetti freezeri supereiore ed inferiore.

Per accedere al ripiano a filo si deve rimuovere il cassetto freezer superiore. Il ripiano a filo cui quod assere rimosso dal freezer alzando il bordo anteriore

Si raccomanda di utilizzato il ripiano a filo per la conservazione a lungo termine degli alimenti

ICE DEVICE*

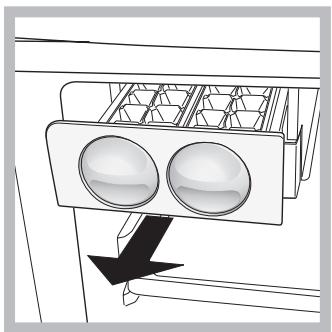

Prelevare e riempire d'acqua le speciali vaschette e riposizionarle nella zona Icedevice. Dopo circa 2 ore i cubetti di ghiaccio saranno pronti. Per prelevare il ghiaccio basta ruotare verso destra

• Variabili per numero e/o per posizione, presente solo in alcuni modelli.

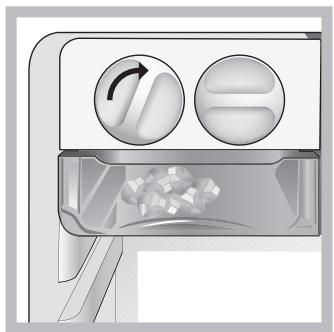

le due manopole: i cubetti di ghiaccio cadranno nel contentatore sottostante, pronti per essere serviti (vedi figura).

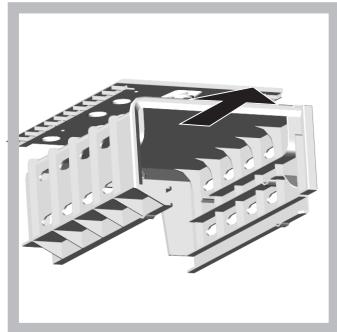

Se si necessita di un maggior spazio l'ICE DEVICE più essere estratto premendo il pulsante nella parte superiore dell'ICE DEVICE

Food Care Zone

Zona dedicata alla conservazione di alimenti freschi quali carne e pesce. Grazie alla bassa temperatura all'interno dello scomparto, la Food Care Zone consente di allungare i tempi di conservazione fino ad una settimana.

Food Care Zone 0^ / Safe Defrost*

Un vano progettato per mantenere la freschezza di cibi delicati come carne e pesce. Grazie alla bassa temperatura del vano (-2 / +3^) gli alimenti sono essere conservati fino a una settimana (test effettuato su prodotti carnei)mantendo inalterati componenti nutrizzionali, aspetto e aroma.

Questo vano è inoltre particolarmente indicato per scongelare i cibi in modo salute, in quanto, lo scongelamento a bassa temperatura inibisce la proliferazione di microrganismo, preservando il gusto e le proprieta organolettiche del cibo.

Non è adatto per frutta, verdura e insalate, ma può essere adatto per: latte e latticini freschi o freschissimi, pasta fresca, pasta fresca ripiena (volendoanche i cibi cotti o gli avanzi).

Utilizzare al meglio il congelatore

• Per regolare la temperatura utilizzare il pulsante FUNZIONAMENTO CONGELATORE (vedi Descrizione).
• Non ricongelare alimenti che stanno per scongelare o scongelati; tali alimenti devono essere cotti per essere consumati (entro 24 ore).
• Gli alimenti freschi da congelare non devono essere posti a contatto con quelli già congelati.
  Non mettere nel congelatore bottiglie di vetro contenti liquidi, tappate o chiuse ermeticamente, perché potrebbero rompersi.
• La quantità massima giornaliera di alimenti da congelare è individata sulla targhetto caratteristiche, posta nel vano frigorifero in basso a sinistra (esempio: Kg/24h 4).
• Per congelare (se il congelatore è già in funzione): premere il tasto di congelamento rapido SUPER FREEZE (si accenderà la

correspondente spia blu), insere il cibo e chiudere la porta.La funzione si disattiva automaticamente dopo 24 ore o quando le temperature ottimali sono state raggiunte (la spia si spegne)

! Non ripore cibi troppo voluminosi nella parte del cassetto freezer superiore occupata dall' Ice Device ove presente.

! Durante il congelamento evitare di aprir la porta.

! In caso di interruzione di corrente o di guasto, non aprire la porta del congelatore: in quello modo congelati e surgelati si conservannorawnza alterazioni per circa 9-14 ore.

Manutenzione e cura

Escludere la corrente elettrica

Durante i lavori di pulizia e manutenzione è necessario isolare l'apparecchio alla rete di alimentazione:

1. Premere il pulsante FUZIONAMENTO CONGELATORE e SUPER FREEZER per 3 secondi per spegnere il prodotto

2. staccare la spina alla presa.

! Se non si segue esta procedura cui scattare l'allarme:esso non è sintomo di anomalia.

Per ripristinare il normale funzionamento reinserire la spina, premere i pulsanti FUNZIONAMENTO CONGELATORE e SUPER FREEZE ed impostare il FUNZIONAMENTO CONGELATORE sul valoro desiderato.

Funzione I Care

La funzione I Care più essere attivata per ottimizzare i consumi energetici. Questa funzione si attiva tenero premuto contemporaneamente per almeno 6 secondi il tasting SUPERCOOL e il tasting funzionamento frigorifero.

All'attivazione della funzione si accenderanno 4 spie per 2 secondi: spia SUPER COOL, spia SUPER FREEZE e due spie di temperature, una per il frigorifero ed una per il congelatore.

Dopo 5 secondi l'interfaccia entra in modalità risparmio energetico e le spie si spengono. L'interfaccia resta spentaanche all'apertura della porta. E sufficiente premere un qualsiasi pulsante per riaccenderla. E' possibile modificare la temperatura atraverso la pressione dei tasti di regolazione.

L'ottimizzazione dei consumi avverrà dopo 48h dall'attivazione della funzione. Per disattivare la funzione I Care, spegnere il prodotto (Vedi descrizione). Il prodotto più essere nuovamente accesso per il normale funzionamento.

In ambienti umidi, con la funzione I Care attivata, potrebbe presentarsi una lieve formazione di condensa sulle porte; disattivando la funzione, si ristabilisco comunique le condizioni standard del prodotto.

Pulire l'apparecchio

• Le parti esterne, le parti interne et le guarnizioni in gomma possono essere pulite con una spugnetta imbevuta di acqua tiepida e bicarbonato di sodio o sapone neutro. Non usare solventi, abrasivi, candeggina o ammoniaca.
  Gli accessori estraibili possono essere messi a bagno in acqua calda e sapone o detersivo per piatti. Sciac quarli e asciugarli con cura.
• Il retro dell'apparecchio tende a coprirsi di polvere, che può essere eliminata utilizzando con delicatezza, dopo aver spento l'apparecchio e staccato la presa di corrente, la bocchetta lunga dell'aspirapolvere, impostato su una potenza media.

Evitare muffe e cattivi odori

• L'apparecchio è fabbricato con materiali igienici che non trasmettono odori. Per mantenere questa caratteristica è necessario che i cibi vengano sempre protetti e chiusi bene. Cio eviteràanche la formazione di macchie.
• Nel caso si voglia specnere l'apparecchio per un lungo periodo, pulire l'interno e lasciare le porte aperte

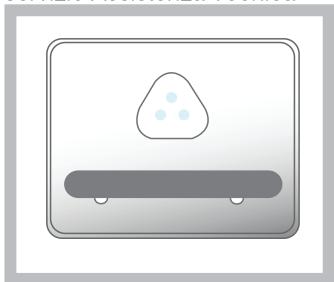

Sostituire la lampadina

La nuova illuminazione a led, grazie alla potente luce diffusa, permette una chiara visione di agli alimento sono alla alcuna zona d'ombra. Nel caso sia necessario sostituire il led, rivolgersi al servizio Assistenza Tecnica

Precauzioni e consigli

! L'apparecchio è stato progettato e costruito in conformità alle norme internazionali di sicurezza.

Queste avventenze sono fornite per ragioni di sicurezza e devono essere lette attendamente.

Questa apparecchiatura è conforme alle seguenti Direttive Comunitarie:

• 73/23/CEE del 19/02/73 (Bassa Tensione) e successive modificazioni;

• 89/336/CEE del 03/05/89 (Compatibilità Elettromagnetica) e successive modifications.

• 2002/96/CE.

Sicurezza generale

• L'apparecchio è stato concepito per un uso di tipo non professionale all'interno dell'abitazione.
• L'apparecchio deve essere usato per conservare e congelare cibi, solo da personne adulte e secondo le istruzioni riportate in quello libero.
• L'apparecchio non va installato all'aperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarlo esesto a pioggia e temporali.
• Non toccare l'apparecchio a piedi nudi o con le mani o i piedi bagnati o umidi.
• Non toccare le parti interne raffreddanti: c'è pericolo di ustanioni si o feriri.
  Non staccare la spina alla presa della corrente tirando il cavo, pensi afferrando la spina.
• Non è sufficiente il solo spegnimento del prodotto per interrompere tutti i collegamenti elettrici.
• In caso di guasto, in nessun caso accedere ai meccanismi interni per tentare una riparazione.
• Non utilizzato, all'interno degli scomparti conservatori di cibi congelati, utensili taglienti ed appuntiti o appearecchi elettrici se non sono del tipo raccomandato dal costruttore.
  Non mettere in bocca cubetti appena estratti dal congelatore.
• Questo apparecchio non è da intendersi adatto all'uso da parte di persone (incluso bambini) con ridotte capacità fisiche, sensoriali o mentali, o privile di esperienza e conoscenza, a meno che siano state supervisionate o struite riguardo all'uso dell'apparecchio da una persona responsable della loro sicurezza. I bambini dovrebbero essere supervisionati per assicurarsi che non giochino con l'apparecchio.
  Gli imballaggi non sono glacattoli per bambini.

Smaltimento

• Smaltimento del materiale di imballaggio: atteneri alle norme locali,osi gli imballaggi potranno essere riutilizzati.

• La direttiva Europea 2002/96/CE sui rifiuti di appearecchiature elettriche ed elettroniche (RAEE), precede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli appearecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e l'ambiente. Il symbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di racolta separata. Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori.

Risparmiare e rispettare l'ambiente

• Installare l'apparecchio in un ambiente fresco e ben aerato, proteggerlo dall'esposizione diretta ai raggi solari, non disporto vicino a fonti di calore.
• Per introdurre o estrarre gli alimenti, aprire le portedell'apparecchio il più brevamente possibile. Ogni aperture delle porte causa un notevole disponio di energia.
• Non riempire con troppi alimenti l'apparecchio: per una buona conservazione, il freddo deve poter circolare liberamente. Se si impedisce la circolazione, il compressore lavorera continuamente.
• Non introdurre alimenti caldi: alzerebbbero la temperatura interna costringendo il compressore a un grosso lavoro, con grande spreco di energia elettrica.

Anomalie e rimedi

Può accadere che l'apparecchio non funzioni. Prima di Telefonare all'Assistenza (vedi Assistenza), controllare che non si tratti di un problema fácilmente risolvibile aiutandosi con il seguente elenco.

Nessun indicatoro luminoso è acceso.

• Se non è attiva la Funzione I Care (vedi sezione dedicata), la spina non è inserita nella presa di corrente o non abbastanza da fare contatto, oppure in casa non c'è corrente.

Il motore non parte.

• L'apparecchio è dotato di un controllo salvamotore (vedi Avvio e utilizzato).

Le spie sono debolmente accese.

• Staccare la spina e reinserirla nella presa dopo averla girata su se stessa.

a) Suona I'allarme.

• La porta del frigorifero è rimasta aperta per più di dati minuti. Il segnale acustico cessa alla chiusura della porta. Oppure non si è seguita la corretta procedura di spegnimento (vedi Manutenzione).

b) l'allarme suona e due spie blu lampeggiano.

• L'apparecchio segnala un riscaldamento eccessivo del congelatore. Si consiglia di verificare lo stato degli alimenti: potrebbe essere necessario gettarli.

+ segnale acustico = Riscaldamento eccessivo

c) Suona lfallarme e lampeggiano le due spie giale blu e quella verde.

• L'apparecchio segnala un riscaldamento pericoloso del congelatore: gli alimenti devono essere gettati.

+ segnale acustico = Riscaldamento pericoloso

b/c) Nel primo caso il congelatore si manterrà a una temperature intorno a 0^ per non far ricongelare gli alimenti. Per spegnere il segnale acustico: après e chiudere la porta del frigorifero.

Per ripristinare il normale funzionamento del prodotto si può spegnere e riaccendere il prodottoattraverso I pulsanti del pannello di controllo (Vedi Descrizione)

Il frigorifero e il congelatore raffreddano molto.

• Le porto non chiudono bene o le guarnizioni sono rovinate.
• Le porte vengono aperte molto spesso.
  Il frigorifero o il congelatore sono stati riempiticcessivamente.

Nel frigorifero gli alimenti si gelano.

• La temperatura non è regolata correttamente (vedi descrizione)
  Gli alimenti sono in prossimità dei fori di aerazione

Il motore funziona di continuo.

• Il pulsante SUPER FREEZE (congelamento rapido) è premuto: la spia blu SUPER FREEZER è accesa o lampeggia (Vedi Descrizione)
• La porta non è ben chiusa o viene aperta di continuo.
• La temperatura dell'ambiente esterno è molto alta.

L'apparecchio emette molto rumore.

• L'apparecchio non è stato installato ben in piano (vedi Installazione).
• L'apparecchio è stato installato tra mobili o oggetti che vibrano ed emettono rumori.
• Il gas refrigerante interno produce un leggero rumore ancpe quando il compressore è fermo: non è un difetto, è normale.

Installation

Uso optimo del frigorifico

Amplasare 山 racordare

Amplasare

+ seminal acustic = Incalzire excesiva
