MANUAL DE USUARIO VOS 40/F KATHREIN

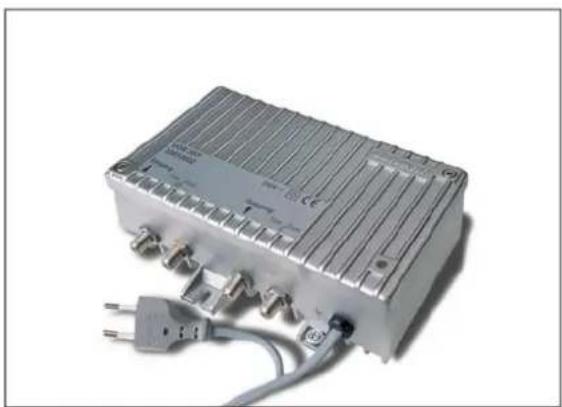

- Amplificadores de distribución interior para redes HFC modernas
- Fuente de alimentación incorporada
• Caja de fundición con conexiones F - LED como indicador de funcionamiento
- Amplificación por atenuación Interstage con conmutación por puentes de enchufe (estado a la entrega: amplificación elevada)
- VOS 40/F: Corrector Interstage (6 dB) conectable con puentes de enchufe (preacentuación)
- Retorno opcional, de equipamiento personalizado:
5-30 MHz con VGR 28/30
5-65 MHz con VGR 28/65
(estado a la entrega: sin amplificador de retorno, con puente de enchufe)
- Ajustador de atenuación regulable, montado fijo, y corrector regulable
- Conector de comprobación en la salida de -20 dB (con acoplador direccional)
- Conector de comprobación en la entrada de -20 dB (conectable con puente de enchufe), para ajuste del nivel de retorno
• Cumplen: EN 60728-11, EN 50083-2 y EN 60065
- Para montaje en interiores
- Los amplificadores cumplen los requisitos de la directiva de compatibilidad electromagnética 2006/95/CE y la directiva de baja tensión 2004/108/CE vigentes en el momento de la entrega.

| Tipo | VOS 30/F VOS 40/F | ||
| Ref. | 20910002 | 20910012 | |
| Enlace de avance | |||
| Gama de frecuencia | MHz 47 (85)-862 | ||
| Amplifi cación (conmutable) | dB 24/30 | 34/40 | |
| Ondulación de amplitud | dB +/- 1,5 | ||
| Margen de ajuste del ajustador de atenuación | dB 0-20 | ||
| Campo de ajuste del corrector | dB 0-20 | ||
| Margen de ajuste del ajustador de atenuación Interstage (commutable con puente de enchufe) | dB 0/6 | ||
| Margen de ajuste del corrector Interstage (commutable con puente de enchufe) | dB - 0/6 | ||
| Nivel de servicio máximo 1) (60-dB-CTB/CSO)- plano- con preacentuación Interstage de 6 dB | dBμV | 98/100 | 104/107106/107 |
| Cifra de ruido | dB 7/6 | ||
| Cantidad de salidas | 1 | ||
| Enlace de retorno | |||
| Véanse los datos en VGR 28/xx | |||
| Generalidades | |||
| Impedancia entrada/salida | Ω 75 | ||
| Pérdida por refi exión entrada/salida 2) | dB 14 | ||
| Conexiones HF | Conector F | ||
| Conector de comprobación - salida con acoplador direccional (5-862 MHz) | dB -20 | ||
| Conector de comprobación en la salida de retorno (5-65 MHz) | dB -20 | ||
| Tensión de alimentación | VCA | 198-253 | |
| Consumo de potencia (sin/con amplifi cador de retorno) | W 7/9 | 6/7 | |
| Indicador de funcionamiento | LED verde | ||
| Clase de protección | II | ||
| Grado de protección (según EN 60529) | IP 50 | ||
| Gama de temperatura | °C | -20 a +55 | |
| Medidas | mm | 184 x 134 x 63 | |
| Unidad de embalaje/peso | piezas/kg | 1 (10)/1,6 | 1 (10)/1,4 |
1) Según EN 60728-3; trama CENELEC 42 portadoras 2) Según EN 60728-3 (categoría C); a partir de 40 MHz 14 dB-1,5 dB/octava, pero 10 dB

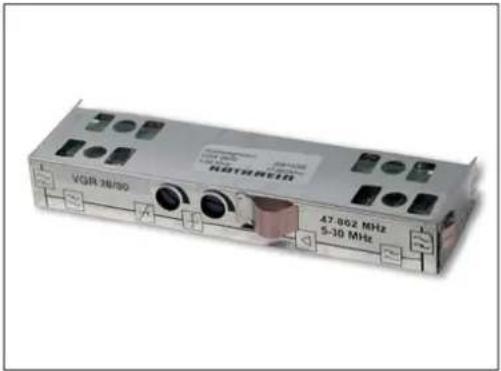

Amplifi cadores de retorno
- Pedido aparte
- Corrector regulable y ajustador de atenuación regulable (estado a la entrega: atenuación máx.) en la salida

| Tipo VGR 28/30 VGR 28/65 | |||
| Ref. 20910008 20910009 | |||
| Gama de frecuencia 5-30 5-65 | |||
| Amplifi cación dB 28 | |||
| Nivel de salida máx. 60-dB-IMA3 dBμV | 118 | ||
| 60-dB-IMA2 dBμV | 112 | ||
| Densidad de nivel de entrada (CINR: 55 dB) | dBμV/Hz | típ. -6 | |
| Margen dinámico (densidad de nivel de entrada) | dB | típ. 19 | |
| Cifra de ruido | dB | 5 | |
| Ajuste de la amplifi cación (en la salida)1 | dB | 0-20 | |
| Ajuste de la corrección (en la salida) | dB | 0-20 | |
| Medidas (an x al x prof) | mm | 130 x 17 x 38 | |
| Unidad de embalaje/peso | piezas/kg | 1 (10)/0,08 | |
1) En el estado a la entrega, el ajustador de atenuación está ajustado a la atenuación máxima.

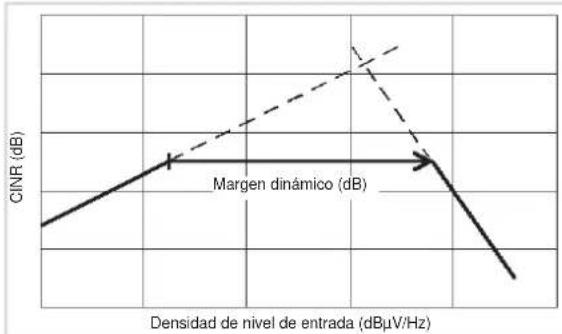

Nota: La representación gráfica sirve sólo para una mejor comprensión de los conceptos «densidad de nivel de entrada» y «margen dinámico». De la representación no se pueden deducir datos eléctricos. Ver también: EN 60728-3 (punto 4.7)

Diagrama de bloques: VOS 40/F
Montaje:
Solamente por personal autorizado
Al realizar el montaje, desenchufar siempre el conector de red. ¡Observar las disposiciones de seguridad según EN 60728-11 y EN 60065!

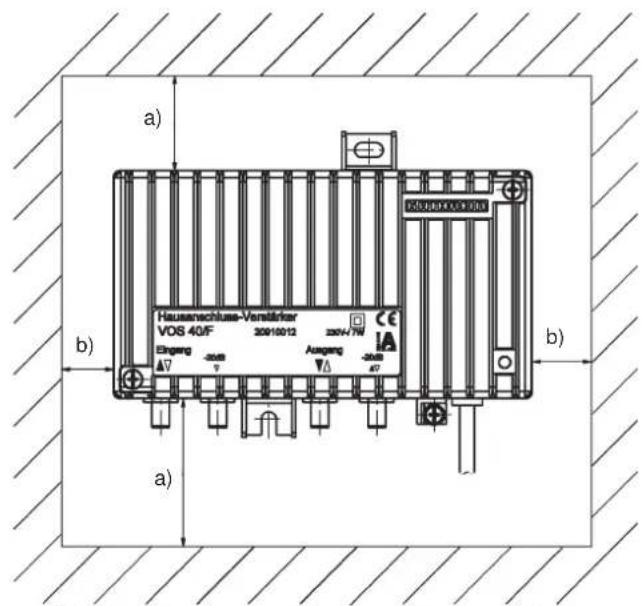

Montaje permitido
¡Atención!
¡No montar sobre materiales infl amables!



a) Distancias a superficies limítrofes: ≥ 150 mm
b) Distancias a superficies limítrofes: ≥ 50 mm
Medidas básicas de seguridad

¡Atención!
¡La alimentación eléctrica del ampliñ cador es de 230 V de tensión alterna y entrañapeligro de muerte en caso de contacto directo!
- No tocar piezas sometidas a tensiones eléctricas peligrosas
- El enchufe de conexión a la red, que actúa como dispositivo seccionador del amplifi cador, se tiene que poder manejar sin dificultad; esto significa que la caja de enchufe de la red ha de estar instalada en las proximidades del amplifi cador y debe estar bien accesible
- El amplifi cador se debe instalar y desinstalar únicamente estando sin tensión
- No se permite utilizar el ampliñí cador sin la cubierta protectora de la unidad de alimentación, instalada de serie. La tapa tiene que estar cerrada
Elementos de mando y módulos enchufables


Los aparatos electrónicos no se deben tirar a la basura doméstica. Según la directiva 2002/96/CE del PARLAMENTO EUROPEO y del CONSEJO del 27 de enero de 2003, relativa a aparatos eléctricos y electrónicos usados, se tienen que eliminar correctamente como residuos.
Una vez termine la vida útil de este aparato, entreguelo en los puntos de recogida públicos previstos al efecto, para su gestión como residuo.
