Classic 411.2 - Destructora de documentos HSM - Manual de uso y guía de instrucciones gratis

Marca	HSM
Modelo	Classic 411.2
Tipo de producto	Destructora de documentos
Tipo de corte	Corte en tiras o corte cruzado según versión (5,8 mm, 3,9 mm, 3,9×50 mm, 1,9×15 mm, 0,78×11 mm, 1×5 mm)
Capacidad de corte (hojas A4 70 g/m²)	De 11 a 67 hojas según tipo de corte
Ancho de trabajo	400 mm
Volumen del depósito	146 litros
Velocidad de corte	100 a 110 mm/s según versión
Nivel sonoro (en vacío / carga)	60 dB(A) / 68-75 dB(A) según versión
Alimentación eléctrica	230 V, 50 Hz (otros voltajes disponibles)
Potencia consumida	2100 W para número máximo de hojas
Dimensiones (L × A × H)	595 × 470 × 990 mm
Peso	74 kg o 82 kg según versión
Materiales aceptados	Papel, grapas, clips, tarjetas de crédito, CD, llaves USB, disquetes, cintas DAT (según tipo de corte)
Funciones	Marcha adelante/atrás, parada automática, funcionamiento permanente, detección de atasco, protección térmica
Seguridad	Interruptor de puerta, protección contra proyecciones, parada automática en caso de puerta abierta, célula fotoeléctrica
Mantenimiento	Engrase regular del bloque de corte con aceite especial HSM, limpieza de las células fotoeléctricas
Accesorios incluidos	5 bolsas para recortes, 1 botella de aceite especial (250 ml), manual de instrucciones
Garantía	2 años (garantía especial de por vida en los cilindros de corte, excepto niveles de seguridad 5 y 6)
Normas	Directiva de baja tensión 2006/95/CE, Directiva EMC 2004/108/CE
Uso previsto	Destrucción de documentos de papel en interiores, en habitaciones secas
Reparabilidad	Mantenimiento y reparaciones reservados al servicio posventa de HSM o socios autorizados

Preguntas frecuentes - Classic 411.2 HSM

¿Cuál es la capacidad máxima de hojas para la HSM Classic 411.2?

La capacidad depende del tipo de corte. Por ejemplo, en corte en tiras de 5,8 mm, hasta 67 hojas A4 de 70 g/m². En corte cruzado de 1,9×15 mm, hasta 20-22 hojas. Consulte las características técnicas en el manual.

¿Cómo engrasar el bloque de corte?

Utilice el aceite especial HSM suministrado. Inyecte el aceite en toda la anchura en la abertura de inserción de papel, luego haga funcionar la máquina en marcha adelante y atrás sin papel. Engrase periódicamente o cuando el rendimiento disminuya.

¿Qué hacer en caso de atasco de papel?

La destructora invertirá automáticamente. Si es necesario, presione la tecla de marcha atrás (guión) para liberar el papel. Retire el papel atascado y divida el montón. No alterne rápidamente las teclas adelante/atrás.

¿Se pueden destruir CD y tarjetas de crédito?

Sí, según el tipo de corte. Para las máquinas de corte cruzado, abata el dispositivo de seguridad y utilice el modo permanente. Introduzca los CD/tarjetas en la ranura prevista. Las llaves USB se pueden destruir en medio de la alimentación de papel.

¿Cómo limpiar la célula fotoeléctrica?

Utilice un pincel o un paño seco para limpiar la célula fotoeléctrica ubicada en la abertura de inserción de papel. Asegúrese de que la máquina esté apagada y desconectada.

El piloto rojo parpadea y la máquina se detiene, ¿qué hacer?

Esto puede indicar un atasco, una sobrecarga térmica, una puerta abierta o un depósito lleno. Verifique cada causa: retire el papel, deje enfriar 15-20 min, cierre la puerta o vacíe la bolsa.

¿Cuál es el nivel sonoro de este aparato?

El nivel sonoro es de aproximadamente 60 dB(A) en vacío y hasta 68-75 dB(A) en carga, según la versión de corte.

¿Es posible usar bolsas de reemplazo?

Sí, puede pedir bolsas para recortes (ref. 1.442.995.100) al servicio al cliente de HSM.

¿Cuáles son las precauciones de seguridad importantes?

Nunca pase las manos o los dedos por la abertura, aleje el cabello y la ropa holgada, use solo en interiores, verifique el voltaje de la red y no deje a los niños sin supervisión.

¿Cómo iniciar el modo de funcionamiento permanente?

Presione la tecla de flecha verde durante más de 2 segundos. El dispositivo de corte funcionará continuamente hasta que presione la tecla Stop.

MANUAL DE USUARIO Classic 411.2 HSM

DESTRUIDORA DE DOCUMENTOS

GEBRUIKSAANWIJZING

PAPIERVERNIETIGER

BRUGSVEJLEDNING

MAKULERINGSMASKINE

BRUKSANVISNING

DOKUMENTFÖRSTÖRARE

KÄYTTÖOHJE

PAPERINSILPPURI

BRUKSANVISNING

MAKULERINGSMASKIN

Classic 411.2

español: Destructora de documentos HSM Classic 411.2 35

1 Uso conforme al previsto, garantía

Consulte en la placa de características situada en la parte trasera del aparato para qué anchura de corte y tensión de red está diseñada su destructora de documentos y lea los puntos correspondientes de las instrucciones de servicio

La destructora de documentos está concebida para destruir papel. Según sea el tipo de corte, se podrán además destruir pequeñas cantidades de los siguientes materiales:

Ancho de corte (mm) 3,9 5,8	1,9x1	5 3,9	x50
Tarjetas de crédito, CDs, sticks USB	●	●		●
Disquetes	●	●		●
Casetes DAT ●

El robusto mecanismo de corte es insensible a las grapas y a los clips. Únicamente con máquinas del nivel de seguridad HS Level 6 (1 x 5 mm) el papel no puede tener grapas ni clips.

El período de garantía para la destructora de documentos es de 2 años. Sobre los cilindros de corte de acero macizo de las destructoras de documentos HSM se aplica una garantía durante toda la vida útil del aparato (HSM Lifetime Warranty). Aquí se exceptúan las destructoras de documentos con nivel de seguridad 5 y HS Level 6. La garantía no cubre el desgaste ni los daños ocasionados por un uso inapropiado o por la intervención de terceras personas.

Nota: Las destructoras de documentos con mecanismo de corte en partículas se ofrecen como opción también con un aparato para lubricar automáticamente el mecanismo de corte. Si su máquina está provista de un engrasador, tenga en cuenta la documentación adjunta del mismo.

2 Indicaciones de seguridad

Clasifi cación

Indicación de seguridad		Aclaración
	ERTEN-CIA	La inobservancia de las advertencias puede provocar daños en el cuerpo y en la vida del usuario.
Atención La inobservancia de las indicaciones puede provocar daños materiales.

Antes de poner en marcha la máquina, lea las instrucciones de servicio, téngalas siempre a mano para poder consultarlas en cualquier momento y entreguelas a los otros usuarios. Observe todas las indicaciones de seguridad que figuran en la destructora!

ADVERTENCIA

Peligros para niños y adultos.

Las personas (inclusive menores de 14 años) con capacidades físicas, sensoriales o mentales limitadas o sin la experiencia y/o sin el conocimiento necesarios no pueden utilizar la máquina, a no ser que cuenten con la supervisión de una persona responsable de la seguridad o que reciban instrucciones sobre cómo utilizar el aparato. Los menores no deben dejarse sin vigilancia para evitar que jueguen con el aparato. No deje la destructora de documentos encendida sin vigilancia.

español

ADVERTENCIA

¡Peligro de sufrir lesiones!

No toque la ranura por la que se introduce el papel.

¡Peligro de sufrir lesiones por quedarse enganchado en la máquina!

Evite que el cabello largo, la ropa holgada, corbatas, bufandas, cadenas, pulseras, etc. queden en el área de la abertura de la alimentación de papel. No introduzca en la máquina ningún material susceptible de formar bucles, como cintas, cordeles, etc.

Peligro de lesiones a causa de fragmentos que puedan saltar

En las máquinas con corte en partículas, la protección contra astillas sólo queda garantizada si el elemento de seguridad cubre la abertura de alimentación de papel. Introduzca tarjetas de crédito duras, CDs, disquetes o casetes DAT únicamente a través de la ranura de introducción.

ADVERTENCIA

Tensión de red peligrosa.

La manipulación errónea de la máquina puede provocar electrocución.

• Antes de enchufar el conector de red, compruebe que la tensión y la frecuencia de su red eléctrica coincidan con las indicaciones de la placa de características.
• Preste atención a que el conector de red esté fácilmente accesible.
• Evite que la destructora de documentos entre en contacto con agua. Sustituya el cable de red o el conector de red que haya entrado en contacto con agua.
• No agarre el conector de red con las manos húmedas.
• No desenchufe el conector de red tirando del cable de alimentación, sino agarrando el conector de red.

- Utilice el aparato únicamente en interiores secos. No lo ponga en funcionamiento en entornos húmedos o expuesto a la lluvia.

Compruebe regularmente que el aparato y el cable no presenten daños. Desconecte la destructora de documentos cuando detecte daños o un funcionamiento incorrecto y antes de cambiarla de lugar o de limpiarla, y desenchufe el conector de red.

- Mantenga el aparato, el conector de red y el cable de red alejados de llamas abiertas y de superfi cies calientes. Las ranuras de ventilación no deben estar obstruidas y debe mantenerse una distancia a la pared o a los muebles de como mínimo 5 cm.

Los trabajos de mantenimiento sólo deben realizarlos el servicio postventa de HSM y los técnicos de mantenimiento de nuestras partes contratantes.

Para las direcciones de los servicios postventa, véase la página 92.

Atención

Peligro debido a un uso indebido

Utilice únicamente la máquina según las especifici caciones del capítulo “Uso conforme al previsto”.

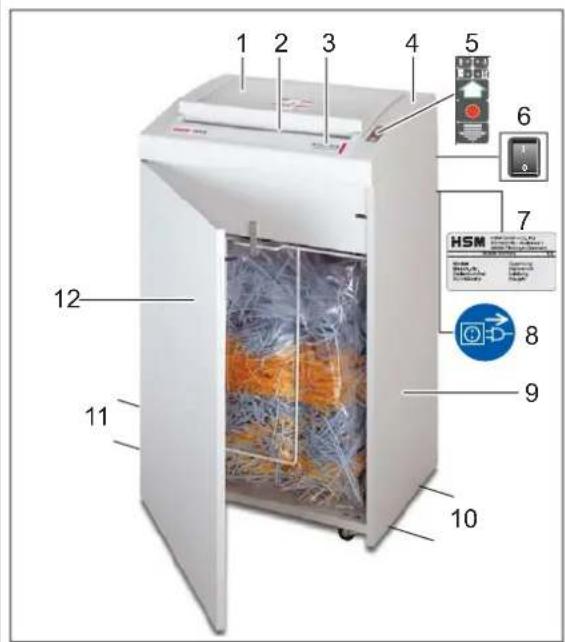

3 Vista general

1 Tapa di revisión
2 Abertura de alimentación de papel Elemento de seguridad / protección contra astillas
3 Indicaciones de seguridad
4 Cubierta protectora
5 Teclado de membrana
6 Interruptor de la red
7 Placa de características
8 Adhesivo avisador
9 Módulo de base
10 Rollo de caballete
11 Rollo de guia
12 Puerta

Teclado de membrana

Tecla de conexión

La destructora de documentos se enciende. El mecanismo de corte avanza en el sentido de alimentación

Tecla de parada

El mecanismo de corte se detiene. La máquina permanece en disposición para el funcionamiento.

Tecla de reversión

El mecanismo de corte avanza hacia atrás.

Dispuesta para el funcionamiento

Diodo luminoso verde.

Bolsa Ilena

Diodo luminoso rojo.

Atasco de papel – motor eléctrico sobrecargado

Diodo luminoso rojo.

Puerta o cubierta de la trituradora abiertas

Diodo luminoso rojo.

4 Volumen de suministro

• Destructora de documentos empaquetada en cartón, cartón en paleta envuelto con cinta de embalaje
  • 5 sacos de plegado lateral
• 1 botella de aceite especial para el bloquecortador
• Instrucciones de servicio

Accesorios

• 5 sacos de plegado lateral N.° de pedido: 1.442.995.100
• Botella (250 ml) de aceite especial para el bloque cortador N.° de pedido 1.235.997.403

Para las direcciones de los servicios postventa véase la página 92.

5 Puesta en marcha

- Desenroscar los tornillos de mariposa del seguro mecánico contra daños de transporte.

• Abra la puerta de la destructora de documentos.

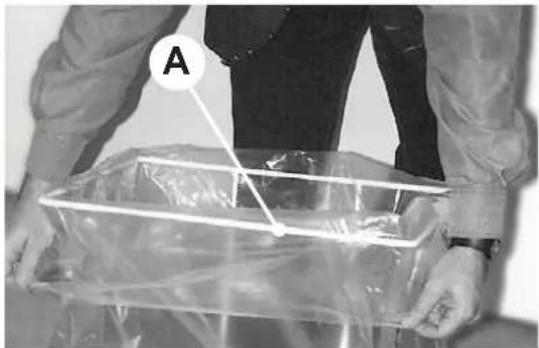

• Retire el marco (A) y una bolsa de material cortado.
• Coloque la bolsa de material cortado en el marco y dóblela aprox. 20 cm por encima del borde superior.

- Vuelva a introducir el marco (el estribo B debe mirar hacia el lado frontal del armario) en los carriles de guía.

• Cierre la puerta de la destructora de documentos.
• Enchufe el conector de red en una caja de enchufe instalada correctamente.

6 Manejo

ADVERTENCIA

Antes de encender la máquina asegúrese de haber prestado atención a todas las indicaciones de seguridad.

Encender la destructora de documentos

- Poner el interruptor en el lado trasero de la destructora de documentos en „I“.

La indicación verde en el campo de mando está encendida.
El aparato está dispuesto para el funcionamiento (Stand by).

Destruir papel

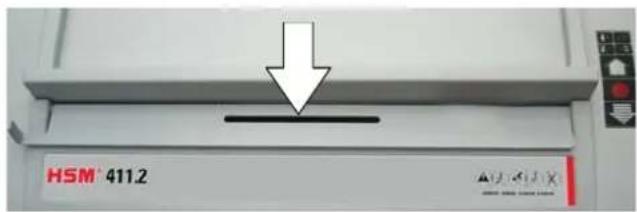

• Introduzca el papel que desea destruir (capacidad de corte véase „Datos técnicos“).

  El proceso de trituración es arrancado por una fotocélula en el orifi cio para la alimentación del papel.
  ▶ Cuando vuelve a es-

tar libre el orifi cio para la alimentación del papel, el mecanismo de corte se desconecta automáticamente tras aprox. 3 segundos vuelve a la posición inicial. (Stand by)

La destructora de documentos también se puede poner en marcha pulsando la tecla de fl echa verde:

- Pulsando brevemente la tecla:

Se pone en marcha el mecanismo de corte.

Parada automática aprox. 3 s después de la última entrada de papel o parada manual pulsando la tecla Stop.

- Pulsando la tecla durante más de 2 s:

Funcionamiento continuo sin función de barrera luminosa.

El mecanismo de corte continúa en funcionamiento hasta que se desconecte pulsando la tecla Stop.

Apagar la destructora de documentos

- Poner el interruptor en el lado trasero de la destructora de documentos en „0“.

Para destruir tarjetas de crédito, CDs, disquetes o casetes DAT:

Máquinas con corte en partículas:

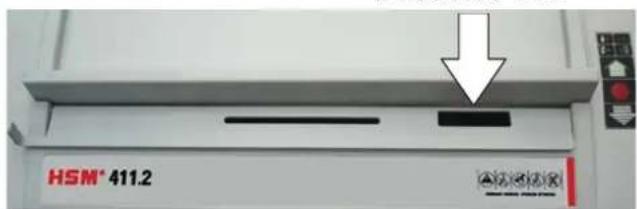

Abata el elemento de seguridad (sólo incluido con los tipos de corte 3,9x50 mm y 1,9x15 mm) hacia abajo, ponga la máquina en funcionamiento continuo e introduzca el material a través de la ranura de introducción.

sólo con tipo de corte

3,9x50 mm 3,9x50 mm • 1,9x15 mm

disquetes tarjetas de crédito + CDs

sólo con tipo de corte 3,9x50 mm casetes DAT

En las máquinas con corte en tiras, introduzca los CDs, tarjetas de crédito o disquetes directamente en la ranura de alimentación de papel.

Destruir sticks USB (sólo máquinas con tamaño de corte de 5,8, 3,9, 3,9 x 50, 1,9 x 15 mm)

Introduzca los sticks USB por el centro de la apertura de entrada para papel.

7 Solución de averías

Papel atascado

Ha introducido demasiado papel al mismo tiempo.

▶ Destructora de documentos bloqueada.
▶ El LED rojo del teclado de membrana parpadea.
▶ La destructora de documentos marcha automaticamente para tras.

¡Atencion!

No accionar la tecla flecha rayada y la tecla fl echa verde alternativamente hacia adelante y hacia atrás. El mecanismo de corte puede dañarse.

- Sacar el papel de la abertura alimentación de papel.

Si no se ha expulsado todo el material:

• Pulsar la tecla fl echa rayada.
▶ El dispositivo de corte retrocede.
- Sacar el papel.
- Reduzca a la mitad la pila de papel.
- Introduzca las hojas de papel una por una.

Electromotor sobrecalentado

La indicación roja en el campo de mando estáencendida.
La destructora de documentos se desconecta automaticamente.
- Dejar enfriar la destructora de documentos aprox. 15-20 min.

Puerta abierto

La indicación roja en el campo de mando estáencendida.
La puerta frontal o la tapa di revisión no está cerrada.
- Cerrar la puerta frontal.

Nota

Si se abre la puerta mientras el mecanismo de corte está en funcionamiento, tras cerrar la puerta la destructora de documentos se deberá poner nuevamente en marcha con la tecla verde.

Saco para papel cortado está lleno

La indicación roja en el campo de mando estáencendida.
La destructora de documentos se desconecta automaticamente.

¡ATENCION!

Después de desconectar la destructora de documentos hay que vaciar el recipiente de papel cortado, dado que al empujar varias veces puede haber fallos de funcionamiento al mecanismo de corte.

Nota

También se puede invertir el mecanismo de corte (tecla "Atrás") estando lleno el recipiente para material cortado.

- Cambiar el saco para papel cortado.

En caso de otros fallos, compruebe antes de informar a nuestro servicio postventa:

- Si el motor se ha sobrecargado.

Antes de volver a poner en funcionamiento la destructora de documentos, deje que se enfríe entre 15 y 20 minutos.

- Si la célula fotoeléctrica se ha ensuciado debido al polvo del papel.

Limpie la célula fotoeléctrica en la alimentación de papel con un pincel o paño seco.

8 Limpieza y mantenimiento

Apague la destructora de documentos y extraiga el enchufe. Para proceder a la limpieza sólo se puede utilizar un paño suave y agua jabonosa suave. No debe entrar nada de agua en la máquina.

Comprobar el funcionamiento del conmutador de la puerta:

ADVERTENCIA

Si detecta que la siguiente operación no se desarrolla de la forma prevista, apague la destructora de documentos, desenchúfela y consulte al servicio postventa.

• Enchufe el conector de red y encienda la destructora de documentos.
• Introduzca una hoja de papel y abra la puerta frontal mientras la hoja se va introduciendo.
  El mecanismo de corte debe desconectarse de inmediato y debe iluminarse la indicación “puerta abierta”.
• Cierre la puerta.
  ▶ El mecanismo de corte aún no debe volver a arrancarse.
• Extraiga el papel por la abertura de entrada. La célula fotoeléctrica no debe estar obstruida.
• Apague y vuelva a encender la máquina.
  ▶ El mecanismo de corte arranca con la alimentación de papel.

Lubrique el mecanismo de corte cuando la potencia de corte disminuye, cuando se producen ruidos o después de vaciar el depósito de material cortado:

• Inyecte aceite especial para bloques de corte a través de la abertura para la alimentación de papel, en toda la anchura.
• Dejar avanzar y retroceder varias veces el mecanismo de corte sin alimentar papel.
  La pelusa de papel y las partículas son separadas.

9 Eliminación / Reciclaje

Los aparatos eléctricos y electrónicos usados contienen un gran número de materiales valiosos, aunque también sustancias nocivas necesarias para el funcionamiento y seguridad del aparato. En

caso de manejo o eliminación incorrectos, estas sustancias pueden ser peligrosas para la salud de las personas y para el medio ambiente. No deseche los aparatos usados en la basura normal. Respete la normativa vigente en la actualidad y utilice los puntos de recogida para la devolución y gestión de aparatos eléctricos y electrónicos usados. Elimine todos los materiales de embalaje de forma respetuosa con el medio ambiente.

10 Datos técnicos

Tipo de corte Corte en tiras Corte en partículas
Tamaño de corte (mm) 5,8 3,9 3,9 x 50 1,9 x	15 0,78x11	1 x 5
Clase de seguridad DIN 32757 – 1 2 2 3 4 5	Level 6*
Capacidad de corte** (hojas), DIN A470 g/m280 g/m2	65 - 6751 - 53	48 - 5038 - 40	38 - 4033 - 35	26 - 2820 - 22	17 - 1912 - 14	11 - 1210
Velocidad de corte	100 mm/s		110 mm/s
Peso	74 kg		82 kg
Nivel acústico (Marcha en vacío / carga)	60 dB(A) / 68 dB(A)		60 dB(A) / 75 dB(A)
Anchura de trabajo	400 mm
Conexión	230 V, 50 Hz100 V, 50/60 Hz – 115 V, 60 Hz
Potencia con cantidad maxima de hojas	2100 W
Dimensiones Anch. x Prof. x Alt. (mm)	595 x 470 x 990
Capacidad del saco para papel cortado	146 l

* Especificación HSM
** Número máx. de hojas (DIN A4, 70 g/m² u 80 g/m²), introducidas longitudinalmente, que se cortan de una pasada. Los datos de potencia indicados han sido calculados con el motor en frío y el mecanismo de corte recién lubricado. Una tensión de red menor u otras frecuencias de red diferentes a las indicadas pueden dar lugar a una potencia de corte menor y al aumento del ruido durante el funcionamiento. La potencia de corte también puede variar dependien do de la estructura y las características del papel, así como de la manera de introducirlo. Los datos de potencia en 80 g/m² son valores calculados.

Declaración de conformidad de la CE

Por la presente, el fabricante HSM GmbH + Co. KG, Austraße 1 - 9, D-88699 Frickingen declara que en su concepción y construcción, el modelo puesto en circulación de la máquina denominada

Destructora de documentos HSM Classic 411.2

cumple los requisitos básicos de seguridad y salud establecidos en las siguientes directivas de la CE:

Directiva de baja tensión 2006 / 95 / CE

Directiva CEM 2004 / 108 / CE

Normas y especificaciones técnicas:

• EN 55014-1:2006
• EN 55014-2:1997 + A1:2001 + A2:2008
• EN 61000-3-2:2006
• EN 61000-3-3:1995 + A1:2001 + A2:2005
• EN 13849-1:2008 • EN 61000-4-11:2004
• EN 62233:2008
• EN 60950-1:2006 + A11:2009 + A1:2010
• EN 61000-4-2:1995 + A1:1998 + A2:2001
• EN 61000-4-4:2004
• EN 61000-4-5:2006
• EN 61000-4-6:2007
• EN 50366:2003 + A1:2006

O mecanismo de corte pára. A destruidora de documentos está operacional.

Botão de inversão

• Feche a porta da destruidora de documentos.
• Insira a fi cha eléctrica numa tomada correctamente instalada.

6 Operação

AVISO

Ligar a destruidora de documentos

Desligar o destruidora de documentos

apenas no tipo de corte 3,9x50 mm Cassetes DAT

▶ Destruidora de documentos bloqueada.

▶ LED vermelho no teclado de película pisca.

- Deixar arrefecer a destruidora de documentos durante 15 a 20 min.

Porta aberto

- Mudar o saco de material cortado.

Destruidora de documentos HSM Classic 411.2

Directiva de baja tensión 2006 / 95 / CE

Directiva CEM 2004 / 108 / CE
