Marke	HSM
Modell	Classic 411.2
Produkttyp	Aktenvernichter
Schnittart	Streifenschnitt oder Partikelschnitt je nach Version (5,8 mm, 3,9 mm, 3,9×50 mm, 1,9×15 mm, 0,78×11 mm, 1×5 mm)
Schnittleistung (Blätter A4 70 g/m²)	Von 11 bis 67 Blätter je nach Schnittart
Arbeitsbreite	400 mm
Behältervolumen	146 Liter
Schnittgeschwindigkeit	100 bis 110 mm/s je nach Version
Geräuschpegel (Leerlauf / Betrieb)	60 dB(A) / 68-75 dB(A) je nach Version
Stromversorgung	230 V, 50 Hz (andere Spannungen verfügbar)
Leistungsaufnahme	2100 W bei maximaler Blattanzahl
Abmessungen (L × B × H)	595 × 470 × 990 mm
Gewicht	74 kg oder 82 kg je nach Version
Akzeptierte Materialien	Papier, Heftklammern, Büroklammern, Kreditkarten, CDs, USB-Sticks, Disketten, DAT-Kassetten (je nach Schnittart)
Funktionen	Vorwärts/Rückwärts, automatischer Stopp, Dauerbetrieb, Stauerkennung, Überhitzungsschutz
Sicherheit	Türschalter, Spritzschutz, automatischer Stopp bei geöffneter Tür, Fotozelle
Wartung	Regelmäßiges Ölen des Schneidwerks mit Spezialöl HSM, Reinigung der Fotozellen
Mitgeliefertes Zubehör	5 Auffangbeutel, 1 Flasche Spezialöl (250 ml), Bedienungsanleitung
Garantie	2 Jahre (lebenslange Sondergarantie auf die Schneidzylinder, außer Sicherheitsstufen 5 und 6)
Normen	Niederspannungsrichtlinie 2006/95/EG, EMV-Richtlinie 2004/108/EG
Verwendungszweck	Vernichtung von Papierdokumenten in Innenräumen, in trockenen Räumen
Reparierbarkeit	Wartung und Reparaturen nur durch HSM-Kundendienst oder autorisierte Partner

Häufig gestellte Fragen - Classic 411.2 HSM

Was ist die maximale Blattkapazität des HSM Classic 411.2?

Die Kapazität hängt von der Schnittart ab. Zum Beispiel bei Streifenschnitt 5,8 mm bis zu 67 Blatt A4 70 g/m². Bei Partikelschnitt 1,9×15 mm bis zu 20-22 Blatt. Beachten Sie die technischen Daten in der Bedienungsanleitung.

Wie öle ich das Schneidwerk?

Verwenden Sie das mitgelieferte HSM-Spezialöl. Injizieren Sie das Öl über die gesamte Breite in den Papiereinzugsschlitz, lassen Sie die Maschine dann ohne Papier vor- und rückwärts laufen. Ölen Sie regelmäßig oder wenn die Leistung nachlässt.

Was tun bei Papierstau?

Der Aktenvernichter kehrt automatisch um. Falls nötig, drücken Sie die Rückwärtstaste (Strich), um das Papier zu lösen. Entfernen Sie das gestaute Papier und teilen Sie den Stapel. Nicht schnell zwischen Vor- und Rücklauf wechseln.

Können CDs und Kreditkarten vernichtet werden?

Ja, je nach Schnittart. Bei Partikelschnittmaschinen klappen Sie die Sicherheitsvorrichtung herunter und verwenden den Dauerbetrieb. Führen Sie CDs/Karten in den dafür vorgesehenen Schlitz ein. USB-Sticks können in der Mitte des Papiereinzugs vernichtet werden.

Wie reinige ich die Fotozelle?

Verwenden Sie einen Pinsel oder ein trockenes Tuch, um die Fotozelle im Papiereinzugsschlitz zu reinigen. Stellen Sie sicher, dass die Maschine ausgeschaltet und vom Netz getrennt ist.

Die rote Anzeige blinkt und die Maschine stoppt, was tun?

Dies kann auf einen Papierstau, thermische Überlastung, geöffnete Tür oder vollen Behälter hinweisen. Überprüfen Sie jede Ursache: Entfernen Sie das Papier, lassen Sie 15-20 min abkühlen, schließen Sie die Tür oder leeren Sie den Beutel.

Wie laut ist dieses Gerät?

Der Geräuschpegel beträgt etwa 60 dB(A) im Leerlauf und bis zu 68-75 dB(A) im Betrieb, je nach Schnittversion.

Kann ich Ersatzbeutel verwenden?

Ja, Sie können Auffangbeutel (Art.-Nr. 1.442.995.100) beim HSM-Kundendienst bestellen.

Welche wichtigen Sicherheitsvorkehrungen sind zu beachten?

Führen Sie niemals Hände oder Finger in die Öffnung, halten Sie Haare und lockere Kleidung fern, verwenden Sie das Gerät nur in Innenräumen, überprüfen Sie die Netzspannung und lassen Sie Kinder nicht unbeaufsichtigt.

Wie starte ich den Dauerbetrieb?

Drücken Sie die grüne Pfeiltaste länger als 2 Sekunden. Das Schneidwerk läuft kontinuierlich, bis Sie die Stopp-Taste drücken.

BEDIENUNGSANLEITUNG Classic 411.2 HSM

deutsch: Aktenvernichter HSM Classic 411.2 3

english: Paper shredder HSM Classic 411.2 ..... 11

1 Bestimmungsgemäße Verwendung, Gewährleistung

Sehen Sie auf dem Typenschild an der Geräterückseite nach, für welche Schnittbreite und Netzspannung Ihr Aktenvernichter ausgelegt ist und beachten Sie die zutreffenden Punkte der Betriebsanleitung.

Der Aktenvernichter ist zum Vernichten von Papier bestimmt. Je nach Schnittart können außerdem geringe Mengen folgender Materialien vernichtet werden:

Schnittbreite (mm) 3,9 5,8 1,9	x15	3,9x50
Kreditkarten, CDs, USB-Sticks	●	●		●
Disketten ● ● ●
DAT-Kassetten ●

Das robuste Schneidwerk ist unempfindlich gegen Heft- und Büroklammern. Lediglich bei Maschinen der Sicherheitsstufe HS Level 6 (1 x 5 mm) darf das Papier keine Heft- oder Büroklammern enthalten.

Die Gewährleistungszeit für den Aktenvernichter beträgt 2 Jahre. Es gilt eine von der Gewährleistung unabhängige Garantie für HSM Vollstahl-Schneidwellen der Aktenvernichter während der gesamten Gerätelebensdauer (HSM Lifetime Warranty). Ausgenommen hiervon sind die Aktenvernichter mit Sicherheitsstufe 5 und HS Level 6. Verschleiß, Schäden durch unsachgemäßen Gebrauch sowie Eingriffe von dritter Seite fallen weder unter die Gewährleistung noch unter die Garantie.

Hinweis: Aktenvernichter mit Partikel-schneidwerk werden als Option auch mit einem Gerät zum automatischen Schmieren des Schneidwerks angeboten. Beachten Sie die beiliegende Dokumentation des Ölers, falls Ihre Maschine damit ausgerüstet ist.

2 Sicherheitshinweise

Klassifizierung

Sicherheitshinweis	Erläuterung
WARNUNG	Die Missachtung der Warnung kann Schäden für Leib und Leben zur Folge haben.
	Die Missachtung des Hinweises kann Sachschäden verursachen.

Lesen Sie vor Inbetriebnahme der Maschine die Betriebsanleitung, bewahren Sie sie für späteren

Gebrauch auf und geben Sie die Anleitung an spätere Nutzer weiter. Beachten Sie alle auf dem Aktenvernichter angebrachten Sicherheitshinweise.

WARNUNG

Gefahren für Kinder und andere Personen!

Die Maschine darf nicht durch Personen (einschließlich Kindern unter 14 Jahren) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder man-

gels Erfahrung und/oder mangels Wissen benutzt werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Kinder sollen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen. Lassen Sie den Aktenvernichter nicht unbeaufsichtigt eingeschaltet.

WARNUNG

Verletzungsgefahr!

Fassen Sie niemals in den Schlitz der Papierzufuhr.

Verletzungsgefahr durch Einziehen!

Bringen Sie lange Haare, lose Kleidung, Krawatten, Schals, Hals- und Armkettchen usw. nicht in den Bereich der Zuführöffnung. Vernichten Sie kein Material, das zu Schlingenbildung neigt, z.B. Bänder, Verschnürungen, Weichplastikfolien.

Verletzungsgefahr durch Splitter!

Splitterschutz ist bei den Partikelschnittmaschinen nur gewährleistet, wenn das Sicherheitselement die Papierzufuhr abdeckt. Führen Sie harte Kreditkarten, CDs, Disketten oder DAT-Kassetten nur durch die Einwurfschlitze zu.

WARNUNG

Gefährliche Netzspannung!

Fehlerhafter Umgang mit der Maschine kann zu elektrischem

Stromschlag führen.

• Überprüfen Sie vor dem Einstecken des Netzsteckers, dass Spannung und Frequenz Ihres Stromnetzes mit den Angaben auf dem Typenschild übereinstimmen.
  – Achten Sie darauf, dass der Netzstecker leicht erreichbar ist.
• Vermeiden Sie, dass Wasser in den Aktenvernichter gelangt. Tauchen Sie weder Netzkabel noch Netzstecker in Wasser.
• Fassen Sie den Netzstecker niemals mit feuchten Händen an.
• Ziehen Sie den Netzstecker nie an der Zuleitung aus der Steckdose, sondern fassen Sie immer den Netzstecker an.
• Verwenden Sie das Gerät nur in trockenen Innenräumen. Betreiben Sie es nie in Feuchträumen oder im Regen.

Prüfen Sie Gerät und Kabel regelmäßig auf Schäden. Schalten Sie den Aktenvernichter bei Beschädigung oder nicht ordnungsgemäßer Funktion sowie vor Platzwechsel oder Reinigung aus und ziehen Sie den Netzstecker.

- Halten Sie das Gerät, den Netzstecker und das Netzkabel von offenem Feuer und heißen Flächen fern. Die Lüftungsschlitze müssen frei sein und ein Abstand zur Wand oder zu Möbeln von min. 5 cm eingehalten werden.

Servicearbeiten dürfen nur vom HSM–Kundendienst und Service-Technikern unserer Vertragspartner durchgeführt werden. Kundendienstadressen siehe Seite 92.

Achtung Gefahr durch Fehlgebrauch

Benutzen Sie die Maschine ausschließlich gemäß den Vorgaben des Kapitels „Bestimmungsgemäße Verwendung“.

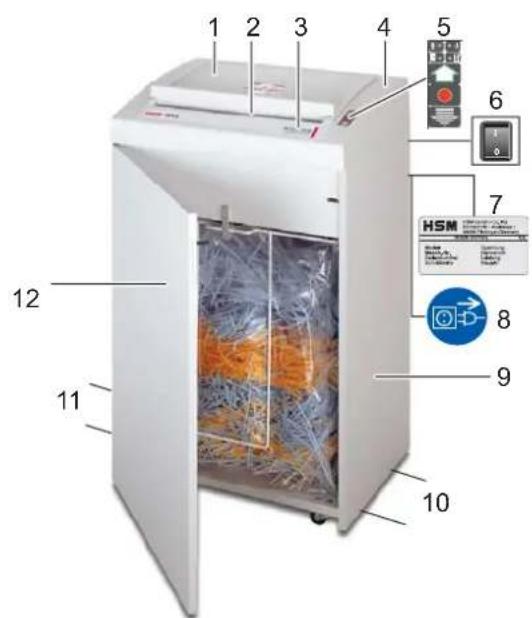

3 Übersicht

1 Revisionsklappe
2 Papierzufuhr
Sicherheitselement / Splitterschutz
3 Sicherheitshinweis
4 Gehäuseoberteil
5 Folientastatur
6 Netzschalter
7 Typenschild
8 Warnaufkleber
9 Unterschrank
10 Bockrollen
11 Lenkrollen
12 Tür

Anzeige- und Bedienelemente an der Folientastatur

Einschalttaste

Aktenvernichter schaltet ein.

Schneidwerk läuft in Einzugsrichtung.

Stopp-Taste

Schneidwerk bleibt stehen.

Aktenvernichter in Bereitschaft

Reversiertaste

Schneidwerk läuft rückwärts.

Betriebsbereit

grüne Leuchtdiode

Schnittgutsack voll

rote Leuchtdiode

Papierstau bzw. Elektromotor überlastet

rote Leuchtdiode

Tür geöffnet

rote Leuchtdiode

4 Lieferumfang

• Aktenvernichter anschlussfertig in Karton verpackt
• Karton auf Europalette mit Verpackungsband umreift
  • 5 Schnittgutsäcke
  • 1 Flasche Schneidblock-Spezialöl
• Betriebsanleitung

Zubehör

• 5 Schnittgutsäcke
Best.-Nr. 1.442.995.100
• Schneidblock-Spezialöl (250 ml)
Best.-Nr. 1.235.997.403

Kundendienstadressen siehe Seite 92.

5 Inbetriebnahme

- Schrauben Sie vor Inbetriebnahme die Flügelschrauben der Transportsicherung heraus.

• Öffnen Sie die Tür des Aktenvernichters.

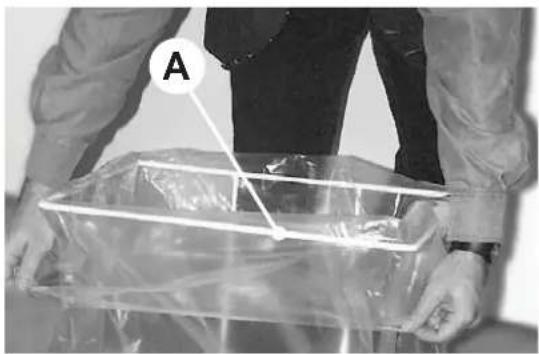

• Entnehmen Sie den Rahmen (A) und einen Schnittgutsack.
• Setzen Sie den Schnittgutsack in den Rahmen ein und schlagen Sie den oberen Rand ca. 20 cm um.

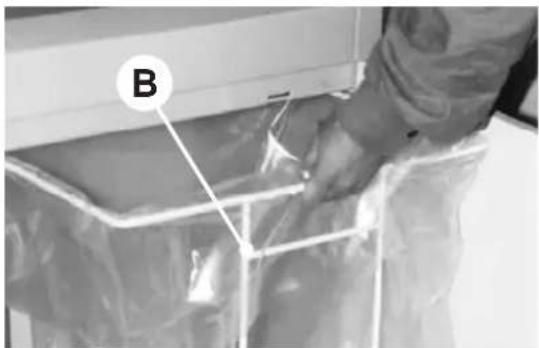

- Schieben Sie den Rahmen (Bügel B zur Schrankvorderseite zeigend) wieder in die Führungsschienen ein.

• Schließen Sie die Tür des Aktenvernichters.
• Stecken Sie den Netzstecker in eine ordnungsgemäß installierte Steckdose.

6 Bedienung

WARNUNG

Stellen Sie vor dem Einschalten der Maschine sicher, dass alle Sicherheitshinweise beachtet wurden.

Aktenvernichter einschalten

- Schalten Sie den Netzschalter an der Rückseite des Aktenvernichters auf „I“.

▶ Anzeige am Bedienfeld leuchtet.
- Aktenvernichter ist betriebsbereit.

Papier vernichten

• Führen Sie das zu vernichtende Papier zu. Maximale Blattanzahl siehe „Technische Daten“.
  ▶ Die Lichtschranke startet das Schneidwerk automatisch. ▶ Ca. 3 s nachdem die Papierzufuhr wieder frei ist, schaltet der

Aktenvernichter automatisch ab und geht in Betriebsbereitschaft.

Der Aktenvernichter kann auch durch Drücken der grünen Pfeiltaste gestartet werden:

- Taste kurz drücken: Schneidwerk wird gestartet. Automatischer Stopp ca. 3 s nach dem letzten Papiereinzug oder manuell durch Drücken der Stopp-Taste.

- Taste länger als 2 s drücken: Dauerbetrieb ohne Lichtschrankenfunktion. Das Schneidwerk läuft so lange, bis es durch Drücken der Stopp-Taste ausgeschaltet wird.

Aktenvernichter ausschalten

- Schalten Sie den Netzschalter an der Rückseite des Aktenvernichters auf „0“.

Kreditkarten, CDs, Disketten oder DAT-Kassetten vernichten:

Maschinen mit Partikelschnitt: Klappen Sie das Sicherheitselement (nur bei Schnittarten 3,9x50 mm und 1,9x15 mm enthalten) nach unten, schalten Sie die Maschine auf Dauerbetrieb und führen Sie das Material durch den Einwurfschlitz zu.

nur bei Schnittart

nur bei Schnittart 3,9x50 mm

DAT-Kassetten

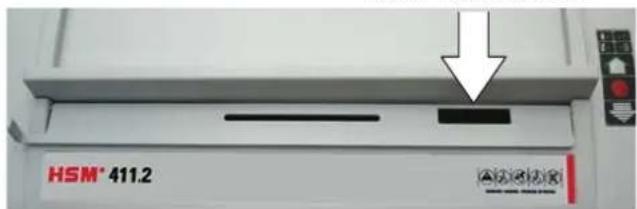

Bei Streifenschnittmaschinen geben Sie die CDs, Kreditkarten oder Disketten direkt in den Schlitz der Papierzuführung.

USB-Sticks vernichten (nur bei Maschinen mit Schnittgröße 5,8, 3,9, 3,9 x 50, 1,9 x 15 mm)

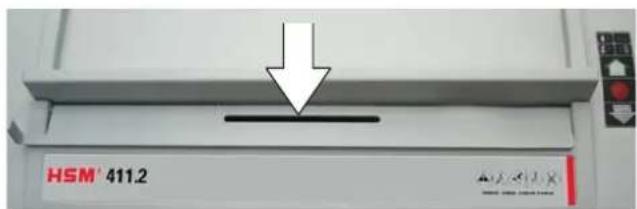

Geben Sie die USB-Sticks in die Mitte der Papierzufuhr.

7 Störungsbeseitigung

Papierstau

Sie haben zuviel Papier auf einmal zugeführt.

▶ Aktenvernichter blockiert.
▶ Rote LED auf Folientastatur blinkt.
▶ Motor schaltet automatisch um und läuft einige Sekunden rückwärts.

Achtung Betätigen Sie die Einschalttaste und die Reversiertaste nicht wechselweise, um die Blockierung zu beseitigen. Dies führt zu Schäden am Aktenvernichter.

• Ziehen Sie das Papier aus der Papierzuführungs-Öffnung heraus. Wenn nicht das gesamte Material ausgestoßen wurde:
• Drücken Sie die Reversiertaste.
  ▶ Schneidwerk läuft rückwärts.
• Entnehmen Sie das Papier.
  • Halbieren Sie den Papierstapel.
• Führen Sie das Papier nacheinander zu.

Elektromotor überhitzt

▶ Anzeige am Bedienfeld leuchtet rot.
▶ Aktenvernichter schaltet ab.
- Lassen Sie den Aktenvernichter ca. 15 - 20 min. abkühlen.

Fronttür offen

▶ Rote LED auf Folientastatur leuchtet.
▶ Aktenvernichter schaltet ab.
• Schließen Sie die Tür.

Hinweis Wird die Tür geöffnet, während das Schneidwerk läuft, muss nach dem Schließen der Tür der Aktenvernichter mittels der grünen Einschalttaste neu gestartet werden.

Schnittgutsack voll

▶ Rote LED auf Folientastatur leuchtet.
▶ Aktenvernichter schaltet ab.

Achtung Entleeren Sie den vollen Schnittgutbehälter umgehend, da bei mehrmali-gem Nachdrücken Funktionsstörungen am Schneidwerk auftreten können.

Hinweis Das Reversieren des Schneidwerks ist auch bei vollem Schnittgutbehälter möglich.

- Wechseln Sie den Schnittgutsack.

Bei anderen Störungen prüfen Sie bitte vor der Benachrichtigung unseres Kunden-dienstes

– ob der Motor überlastet wurde.

Lassen Sie den Aktenvernichter vor erneuter Inbetriebnahme ca. 15 – 20 min. abkühlen.

- ob die Lichtschranke durch Papierstaub verschmutzt ist.

Reinigen Sie die Lichtschranke in der Papierzufuhr mit einem trockenen Pinsel oder Tuch.

8 Reinigung und Wartung

WARNUNG

Gefährliche Netzspannung!

Schalten Sie den Aktenvernichter aus und ziehen Sie den Netzstecker.

Die Reinigung darf nur mit einem weichen Tuch und einer milden Seifenwasserlösung erfolgen. Dabei darf kein Wasser in das Gerät eindringen.

Überprüfen Sie die Funktion des Türschalters:

WARNUNG

Falls Sie Abweichungen von fol- gendem Funktionsablauf feststei- len, schalten Sie den Aktenvernich-

ter aus, ziehen Sie den Netzstecker und informieren Sie den Kundendienst.

• Stecken Sie den Netzstecker und schalten Sie den Aktenvernichter ein.
• Führen Sie ein Blatt Papier zu und öffnen Sie die Fronttür, während das Blatt eingezogen wird.
  Das Schneidwerk muss sofort abschalten und die Anzeige "Tür offen" leuchten.
• Schließen Sie die Tür.
  Das Schneidwerk darf noch nicht wieder anlaufen.
• Ziehen Sie das Papier aus der Zuführöffnung. Die Lichtschranke muss frei sein.
• Schalten Sie die Maschine aus und erneut ein.
  ▶ Bei Papierzufuhr startet das Schneidwerk.

Ölen Sie das Schneidwerk bei nachlassender Schnittleistung, Geräuschentwicklung oder nach jedem Leeren des Schnittgutbehälters:

• Spritzen Sie Schneidblock-Spezialöl durch die Papierzufuhr auf ganzer Breite auf die Schneidwellen.
• Lassen Sie das Schneidwerk ohne Papierzufuhr vorwärts - rückwärts laufen.
  Papierstaub und Partikel werden gelöst.

9 Entsorgung / Recycling

Elektrische und elektronische Altgeräte enthalten vielfach noch wertvolle Materialien, teils aber auch schädliche Stoffe, die für die Funktion und Sicherheit notwendig waren. Bei falscher Entsorgung oder Handhabung können diese für die menschliche Gesundheit und die Umwelt gefährlich sein. Geben Sie Altgeräte nie in den Restmüll. Beachten Sie die aktuell geltenden Vorschriften und nutzen Sie Sammelstellen zur Rückgabe und Verwertung elektrischer und elektronischer Altgeräte. Führen Sie auch alle Verpackungsmaterialien einer umweltgerechten Entsorgung zu.

10 Technische Daten

Schnittart Streifenschnitt Partikelschnitt
Schnittgröße (mm) 5,8 3,9 3,9 x 50 1,9 x 15 0	78x11 1 x 5
Sicherheitsstufe DIN 32757 - 1 2 2 3 4 5	Level 6*
Schnittleistung ** (Blatt), DIN A4 70 g/m2	65 - 67	48 - 50	38 - 40	26 - 28	17 - 19	11 - 12
	51 - 53	38 - 40	33 - 35	20 - 22	12 - 14	10
Schnittgeschwindigkeit	100 mm/s		110 mm/s
Gewicht	74 kg		82 kg
Geräuschemission (Leerlauf / Last)	60 dB(A) / 68 dB(A)		60 dB(A) / 75 dB(A)
Arbeitsbreite	400 mm
Anschluss	230 V, 50 Hz100 V, 50/60 Hz - 115 V, 60 Hz
Leistung bei max. Blattzahl	2100 W
Maße B x T x H (mm)	595 x 470 x 990
Volumen des Schnittgutbehälters	146 l

* HSM-Spezifikation
** Die max. Anzahl der Blätter (DIN A4, 70 g/m² bzw. 80 g/m²), längs zugeführt, die in einem Durchgang zerschnitten werden. Die Ermittlung der angegebenen Leistungsdaten erfolgt mit neuem, geöltem Schneidwerk und kaltem Motor. Eine schwächere Netzspannung oder andere Netzfrequenz als angegeben, kann zu einer geringeren Blattleistung und zu erhöhten Laufgeräuschen führen. Je nach Struktur und Eigenschaften des Papiers und der Art der Eingabe kann die Blattleistung abweichen. Die Leistungsangaben in 80 g/m² sind rechnerisch ermittelte Werte.

EG-Konformitätserklärung

Der Hersteller HSM GmbH + Co. KG, Austraße 1 - 9, D-88699 Frickingen erklärt hiermit, dass die nachstehend bezeichnete Maschine

Aktenvernichter HSM Classic 411.2

aufgrund ihrer Konzeption und Bauart in der von uns in Verkehr gebrachten Ausführung den grundlegenden Sicherheits- und Gesundheitsanforderungen der nachfolgend aufgeführten EG-Richtlinien entspricht:

Niederspannungsrichtlinie 2006 / 95 / EG

EMV-Richtlinie 2004 / 108 / EG

Angewandte Normen und technische Spezifikationen:

• EN 55014-1:2006
• EN 61000-4-2:1995 + A1:1998 + A2:2001
• EN 55014-2:1997 + A1:2001 + A2:2008
• EN 61000-4-4:2004
• EN 61000-3-2:2006
• EN 61000-4-5:2006
• EN 61000-3-3:1995 + A1:2001 + A2:2005
• EN 61000-4-6:2007
• EN 13849-1:2008
• EN 61000-4-11:2004
• EN 62233:2008
• EN 50366:2003 + A1:2006
• EN 60950-1:2006 + A11:2009 + A1:2010

Frickingen, 01.03.2011

Rolf Gasteier - Technischer Leiter

Frickingen, 01.03.2011

Frickingen, 01.03.2011

Frickingen, 01.03.2011

Frickingen, 01.03.2011

Rolf Gasteier - Gerente Técnico

Frickingen, 01.03.2011

Rolf Gasteier - Director técnico

Frickingen, 01.03.2011

Rolf Gasteier - Technisch leider

Uafbrudt funktion uden fotocellefunktion.

Frickingen, 01.03.2011

Rolf Gasteier - Teknisk leder

Frickingen, 01.03.2011

Rolf Gasteier - Teknisk chef

Frickingen, 01.03.2011

Frickingen, 01.03.2011

Rolf Gasteier - teknisk leder

HSM®

HSM GmbH + Co. KG

Austraße 1-9
