MANUAL DE USUARIO MEMO 99II OLYMPIA

Manual de instrucciones

Gebruiksaanwijzing

Návod k obsluze

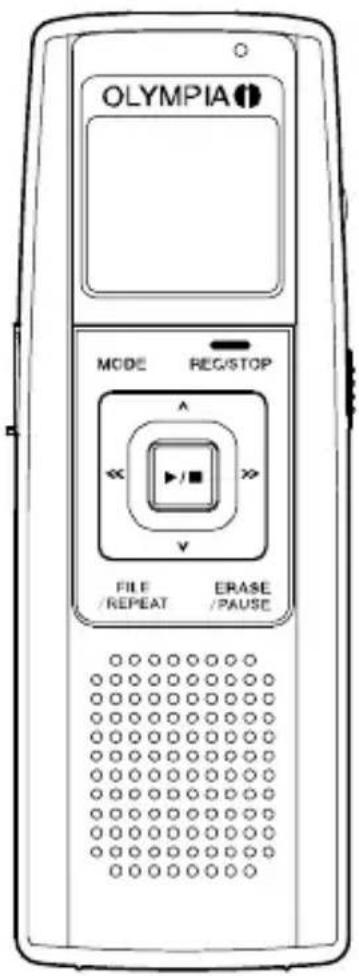

OLYMPIA MODE REG/STOP FILE /REPEAT ERASE /PAUSE

1 Advertencias de seguridad 80

Uso previsto 80

Utilización en un entorno extremo 80

Pilas 80

Baterías recargables 80

Aparatos médicos 80

Eliminación 81

2 Indicaciones de la pantalla 82

3 Elementos de manejo 83

4 Puesta en servicio 84

Colocación de las pilas 84

Micrófono 84

Auriculares 84

5 Ajustes 85

Ajustar la fecha y la hora 85

Conectar el aparato (modo TIME) 86

Desconectar el aparato 86

Modos de servicio 86

6 Manejo 87

Calidad de grabación 87

Administrar mensajes 88

Sensibilidad de grabación 88

Función HOLD (bloqueo de teclas) 89

Volumen 89

Función de tarjeta de memoria 89

Activar/desactivar VOX (detección de voz) 90

Grabación 90

Grabación controlada por voz (VOX) 91

Reproducir mensajes 92

Repetir mensaje(s) 93

Repetir mensajes (extracto) 94

Cancelar la repetición 94

Cancelar la reproducción 94

Borrar mensaje 94

Borrar todos los mensajes 95

Editar mensajes (dividir) 95

Editar mensajes (cortar) 96

Formatear el aparato (borrar TODO) 96

7 Datos técnicos 97

Datos técnicos 97

Advertencias de seguridad

1 Advertencias de seguridad

Lea detenidamente este manual de instrucciones.

Uso previsto

Este dictáfono sirve para grabar cualquier tipo de voz.

Cualquier otro uso se considera no conforme al objetivo previsto. Por favor, tenga en cuenta que sin permiso previo no está permitido borrar los mensajes grabados, a no ser que sea para fines privados. No utilice el aparato mientras esté conduciendo un coche, una moto, etc., ya que la distracción aumenta el peligro de sufrir un accidente. Se prohibe expresamente cualquier modificación o transformación. No abra el aparato bajo ningún concepto ni intente repararlo usted mismo.

Utilización en un entorno extremo

Evite cualquier carga producida por humo, polvo, vibraciones, sustancias químicas, humedad, calor o radiación solar directa.

Pilas

Atención: el aparato funciona exclusivamente con pilas. Queda prohibido cualquier otro tipo de alimentación eléctrica.

Baterías recargables

Atención en caso de utilizar baterías recargables: no tire las baterías recargables al fuego. ¡Utilice sólo baterías recargables del mismo tipo! ¡Preste atención a la polaridad correcta! En caso de una polaridad invertida de las baterías recargables existe peligro de explosión durante la carga.

Aparatos médicos

Atención: no utilice el dictáfono cerca de aparatos médicos. No se pueden descartar por completo posibles repercusiones.

Eliminación

Si desea desechar el aparato, llévelo a un punto de recogida de su municipio (por ejemplo, un centro de reciclaje). ¡El símbolo que aparece a continuación indica que el aparato no debe desecharse nunca junto con la basura doméstica! De acuerdo con la ley sobre aparatos eléctricos y electrónicos, los propietarios de aparatos antiguos están obligados a desechar los aparatos eléctricos y electrónicos viejos en un contenedor separado de la basura doméstica. Los materiales de embalaje se pueden eliminar según las prescripciones locales.

No eliminar las baterías recargables/pilas a través de las basuras domésticas. En muchos sitios (supermercado, tienda de aparatos eléctricos) existen recipientes de recogida para la correcta eliminación de las baterías.

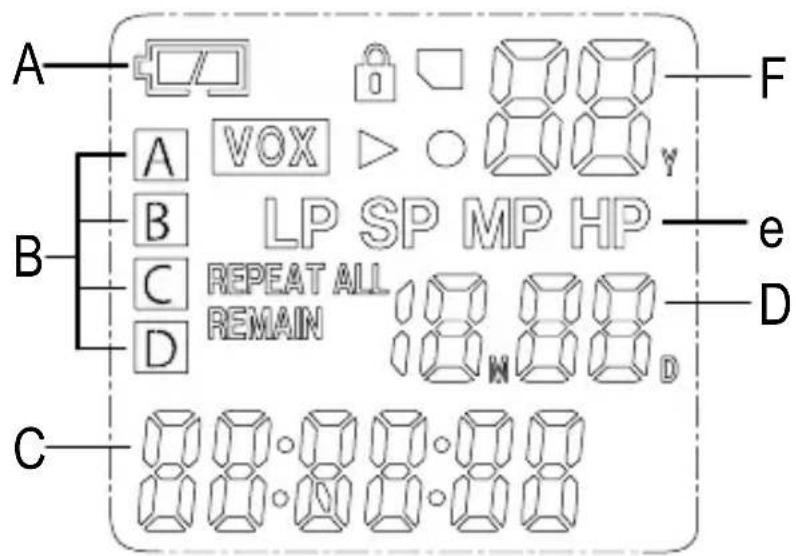

2 Indicaciones de la pantalla

A B C F E D B A VOX ▷ 88 B LP SP MP HP C REPEAT ALL REMAIN 18.00 D D C 88:88:88

A Indicación del estado de la batería

Reproducción

B Puestos de memoria (car-peta)

○ Grabación

C Horas/minutos/segundos HOLD (bloqueo de teclas)

D Mes/día Tarjeta de memoria SD;

E Calidad de grabación VOX (grabación VOX)

página 89

F Año/mensajes Repetición (mensaje actual)

controlada por voz)

REPEAT ALL Repetición (todos los mensajes de una carpeta)

REMAIN Tiempo restante durante la grabación

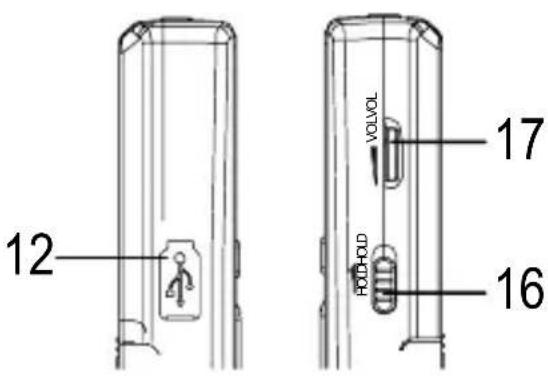

3 Elementos de manejo

1 OLYMPIA 2 3 4 5 6 7 8 9 10 11 MODE RESET FIL REPEAT CHANGE PULSE

1 Micrófono 10 Pantalla LCD
2 Tecla MODE (selección)

3 Tecla ARRIBA/ABAJO 12 Conexión USB
4 Tecla DE REPRODUCCIÓN/INTERRUPCIÓN
5 Tecla DE AVANCE/RETRO- CESO
6 Tecla FILE/REPEAT (carpeta/repetición)
7 Altavoz 16 HOLD, bloqueo de teclas
8 Tecla ERASE/PAUSE (borrar/pausa)
9 Tecla GRABACIÓN/INTERRUPCIÓN

11 Grabación activa (indicación)
13 Hembrilla MIC (micrófono)
14 Hembrilla EAR (auriculares)
15 Compartimento de tarjeta de memoria

activado/desactivado

17 Ruleta de volumen

Puesta en servicio

4 Puesta en servicio

Colocación de las pilas

Abra el compartimento de pilas sacando y retirando la cubierta.

Introduzca 2 pilas AAA (no incluidas en el volumen de suministro). Preste atención a la polaridad correcta.

Vuelva a cerrar el compartimento de pilas.

Las pilas están cargadas.

Las pilas están vacías.

Se muestra el nivel de carga de las pilas en la pantalla.

Advertencia: en caso de sustitución de las pilas se guardan los mensajes grabados. La fecha y la hora deben volver a ajustarse.

Micrófono

Se puede conectar un micrófono externo a la hembrilla MIC del aparato. Una vez conectado el micrófono, se desactiva el micrófono integrado.

Auriculares

Se pueden conectar auriculares a la hembrilla EAR del aparato. Una vez conectados los auriculares, se desactiva el altavoz automáticamente.

5 Ajustes

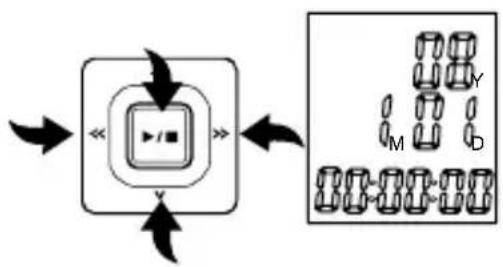

Ajustar la fecha y la hora

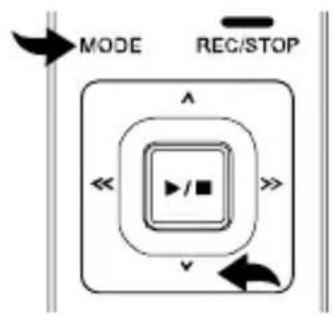

Una vez introducidas las pilas, el aparato se encuentra en el modo TIME. En la pantalla aparecen 1_M01_D (mes, día), 00:00:00 (horas, minutos, segundos.) y el año. Ajustar la fecha y la hora como sigue:

Mientras se muestra la fecha y la hora en la indicaciones de la pantalla (modo TIME), pulse la tecla MODE para salir del modo TIME. En la pantalla aparecen el número de mensajes, la calidad, la duración del mensaje, etc. Mantenga

pulsada la tecla MODE para visualizar los ajustes de la fecha y de la hora. Pulse la tecla ABAJO cinco veces hasta que se visualice el año (preajuste 09).

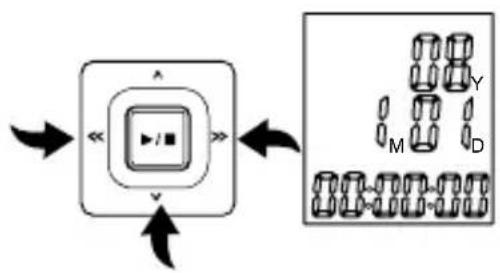

Pulse la tecla AVANCE o RETRO- CESO para ajustar el año. Pulse la tecla REPRODUCCIÓN/INTER- RUPCIÓN para aceptar las modifi- caciones.

Pulse la tecla ABAJO. Seleccione el mes con la tecla AVANCE o RETROCESO y confirme su selección con la tecla REPRODUCCIÓN/INTERRUPCIÓN. Pulse la tecla AVANCE o RETROCESO para ajustar el día.

Proceda según la descripción anterior para ajustar la hora (mes).

Ajustes

Conectar el aparato (modo TIME)

Pulse la tecla REPRODUCCIÓN/INTERRUPCIÓN para conectar el aparato y acceder al modo TIME. Se muestran la fecha y la hora.

Pulse la tecla MODE para cambiar del modo TIME al modo de reposo.

MODE REG/STOP

Desconectar el aparato

Estando en el modo de reposo, pulse la tecla REPRODUCCIÓN/INTERRUPCIÓN hasta que se encuentre en el modo TIME.

Advertencia: si durante un minuto no se pulsa ninguna tecla, el aparato se desconecta automáticamente.

MODE REC/STOP FILE /REPEAT ERASE /PAUSE

Modos de servicio

Los diferentes modos de servicio se muestran de la siguiente manera en la pantalla:

Modo de reposo Modo TIME

• Número de mensajes
• Calidad de grabación
• Mes/día
• Capacidad de pila
• Puesto de memoria

• Duración del mensaje actual

• Capacidad de pila

• Año
• Mes/día
• Hora

Advertencia: para todos los ajustes que figuran a continuación se da por sentado que se encuentra en el modo de reposo.

Advertencia: pulse la tecla MODE para salir de cualquiera de los ajustes que se describen en este capítulo.

6 Manejo

Calidad de grabación

Se puede elegir entre cuatro calidades de grabación diferentes para la grabación verbal.

Modo de grabación

Calidad de grabación Máxima duración de grabación

HP (High Play) La mejor posible 46 horas

MP (Medium Play) Muy buena 69 horas

SP (Standard Play) Buena 138 horas

LP (Long Play) Para grabaciones largas

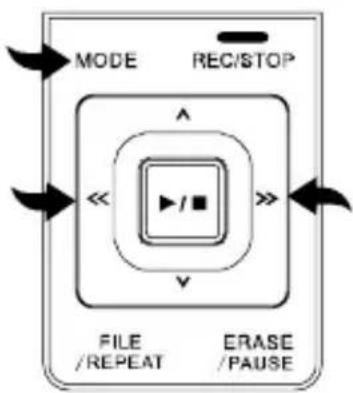

Conmute el aparato al modo de re- poso y pulse la tecla MODE hasta que aparezca "SET" en la pantalla. Seleccione la calidad deseada con la tecla AVANCE o RETROCESO.

Confirme el ajuste seleccionado con la tecla REPRODUCCIÓN/INTERRUPCIÓN.

540 horas

MODE REC/STOP FILE /REPEAT ERASE /PAUSE

MODE REC/STOP FILE /REPEAT ERASE /PAUSE

Manejo

Administrar mensajes

Este aparato ofrece 4 carpetas (A, B, C, D) para guardar los mensajes. Se puede grabar un total de 396 mensajes o 540 horas en el modo LP (ver calidad de grabación, página 87). La capacidad de cada carpeta es de 99 mensajes. Proceda como sigue para seleccionar una carpeta:

Pulse la tecla FILE/REPEAT para seleccionar la carpeta deseada o el puesto de memoria deseado (A, B, C, D). El número en la esquina superior derecha de la pantalla muestra el número total de mensajes grabados en la correspondiente carpeta. El tiempo en la parte inferior de la pantalla indica el tiempo de grabación total del mensaje seleccionado.

Advertencia: cada vez que se graba un mensaje, el aparato genera un número correlativo, comenzando por 1. Cuando la memoria está llena, la pantalla muestra "FULL". En la página 94 se le informa sobre cómo borrar mensajes.

Sensibilidad de grabación

Mantenga pulsada la tecla MODE hasta que aparezca "SET" en la pantalla para ajustar la sensibilidad de grabación. Pulse la tecla ARRIBA o ABAJO hasta que aparezca MIC:LO/HI en la pantalla. Ajuste la función a LO con la tecla

AVANCE o RETROCESO cuando quiera grabar ruidos que se encuentren muy cerca del micrófono. Cuando grabe ruidos que se encuentran más alejados, ajuste la función a HI con la tecla AVANCE o RETROCESO. Confirme los ajustes con la tecla REPRODUCCIÓN/INTERRUPCIÓN.

SEF moo c:lo Hi

Función HOLD (bloqueo de teclas)

Desplace el regulador HOLD hacia arriba (a la derecha) para desactivar todas las teclas. En la pantalla aparece el símbolo de un candado. Vuelva a desplazar el regulador HOLD a su posición anterior para activar las teclas.

Advertencia: también es posible apagar el aparato con la función HOLD activada.

Volumen

Gire la ruleta de volumen en el sentido deseado para subir o bajar el volumen de la emisión de ruido.

Función de tarjeta de memoria

El aparato puede alojar una tarjeta de memoria (SD o SDHC). Pulse la tecla MODE hasta que aparezca SET en la pantalla. Pulsa tecla AB-AJO 3x hasta que aparezca el símbolo de la tarjeta de memoria. Tiene la posibilidad de activar o desactivar esta función con la tecla AVANCE o RETROCESO (ON/OFF).

Confirme el ajuste seleccionado con la tecla REPRODUCCIÓN/INTERRUPCIÓN.

Activar/desactivar VOX (detección de voz)

Mantenga pulsada la tecla MODE hasta que aparezca SET para activar/desactivar "VOX". Pulse la tecla ARRIBA o ABAJO hasta que aparezca "VOX" en la pantalla. La tecla AVANCE o RETROCESO permite activar o desactivar la función "VOX". Confirme su selección con la tecla REPRODUCCIÓN/INTER-RUPCIÓN.

El aparato está equipado con una detección de voz automática (VOX) (ver grabación controlada por voz, página 91). Si la función "VOX" está desactivada (ver arriba), pueden efectuarse grabaciones normales.

Ponga el aparato en el modo de reposo y seleccione la calidad de grabación deseada (ver calidad de grabación, página 87).

Selecciona una carpeta o un puesto de memoria pulsando la tecla FILE/REPEAT (ver administrar mensajes, página 88).

A B C D SP 18:26:38

Si durante la grabación se sacan las pilas, la grabación se interrumpirá. La grabación actual puede dañarse o borrarse. El dictáfono necesita algunos minutos para restablecer el servicio normal. Durante esta fase se visualiza “......” en la pantalla.

Se recomienda guardar las grabaciones en un PC o en soportes de datos externos.

Pulse la tecla GRABACIÓN/PA-RADA mientras se encuentra en el modo de reposo. El LED se ilu-mina en rojo y aparece el tiempo que está transcurriendo. Hable a través del micrófono integrado o conecte un micrófono externo a la hembrilla MIC y hable con un volumen normal. Vuelva a pulsar la tecla GRA-BACIÓN/PARADA para finalizar la grabación.

A SP 00.00.12

Pulse la tecla REPRODUCCIÓN/INTERRUPCIÓN para visualizar el tiempo restante durante la grabación. En la pantalla aparece “REMAIN” y se visualiza el tiempo restante.

A SP REMAIN 10:30:2

Grabación controlada por voz (VOX)

Cuando está activada la función “VOX”, el aparato sólo graba cuando usted está hablando. Cuando hace una pausa, el aparato interrumpe la grabación y sólo la continúa cuando usted siga hablando.

La función "VOX" debe estar activada (ver activar/desactivar VOX, página 90). Conecte el aparato y seleccione la calidad de grabación deseada (ver calidad de grabación, página 87).

VOX SEΓ

Mientras se encuentra en el modo de reposo, seleccione una carpeta (A, B, C, D) con la tecla FILE/RE-PEAT en la que se debe guardar el mensaje.

A B C D SP 18:26:30

Manejo

Después de pulsar la tecla GRA- BACIÓN/PARADA aparecerán en la pantalla el símbolo de grabación y la indicación de tiempo para la grabación actual. Los LED se ilu- minan en rojo. Hable a través del micrófono integrado o conecte un

MODE REC/8TOP FILE /REPEAT ERASE /PAUSE

micrófono externo a la hembrilla MIC. El aparato inicia la grabación en cuanto usted comience a hablar. Cuando el aparato interrumpe la grabación, parpadea el LED del aparato hasta que la grabación continúe. Pulse la tecla GRABACIÓN/PARADA para finalizar la grabación.

Advertencias:

• Los primeros ruidos sirven para activar la grabadora, por lo que es posible que no sean grabados.
• Un cambio del volumen de la voz no significa que el aparato interrumpa la grabación.
• La grabación se interrumpe al cabo de un silencio de 2 segundos.
• Grabación continua, ver la página 90.
• Con un volumen normal (hablar) resulta adecuada una distancia de unos 10 cm.

Reproducir mensajes

Conecte el aparato, cambie al modo de reposo, pulse la tecla FILE/REPEAT y seleccione una carpeta (A, B, C, D).

A B C D SP 18:26:38

Pulse la tecla ARRIBA

ABAJO para seleccionar el mensaje deseado. En la pantalla se muestra el número y la duración del mensaje.

Pulse la tecla REPRODUCCIÓN/INTERRUPCIÓN para reproducir el mensaje actual. Pulse la tecla GRA-BACIÓN/INTERRUPCIÓN durante la reproducción para comprobar la hora y la fecha de la grabación. Du-rante la reproducción puede detener y continuar la reproducción pulsando la tecla ERASE/PAUSE. El mensaje no se borrará.

A SP PRUSE

Pulse la tecla AVANCE o RETRO- CESO para activar el avance o el re- troceso durante la reproducción ac- tual. La reproducción se inicia entonces con 10 segundos. Pulsar la tecla REPRODUCCIÓN/INTERRUP- CIÓN en el momento deseado.

Si desea repetir uno o todos los mensajes, mantenga pulsada la tecla FILE/REPEAT durante la reproducción de un mensaje hasta que aparezca "REPEAT" (un mensaje) en la pantalla. Vuelva a mantener pulsada la tecla FILE/REPEAT hasta que aparezca “REPEAT ALL” (repetir todos los mensajes). El aparato repite uno o todos los mensajes de la carpeta mostrada. Mantenga pulsada la tecla FILE/REPEAT para desactivar la repetición.

B SP REPEAT ALL 18:25:38

Manejo

Repetir mensajes (extracto)

Pulse una vez la tecla FILE/REPEAT durante la reproducción para escuchar una determinada parte de un mensaje. En la pantalla aparece una "A" para indicar que se ha marcado el punto de inicio. Vuelva a pulsar la tecla FILE/REPEAT en el punto deseado de la reproducción. En la pantalla aparece una "b" para indicar que se ha marcado el punto final.

B SP 18:25:30

Cancelar la repetición

Pulse la tecla REPRODUCCIÓN/INTERRUPCIÓN para cancelar la repetición.

Cancelar la reproducción

Pulse la tecla ERASE/PAUSE para cancelar la reproducción. En la pantalla aparece "PAUSE". Vuelve a pulsar la tecla ERASE/PAUSE para continuar con la reproducción. El mensaje no se borrará.

MODE REC/STOP FILE /REPEAT ERASE /PAUSE

Borrar mensaje

Pulse la tecla ERASE/PAUSE para seleccionar el mensaje a borrar. En la pantalla aparece "DEL" y se reproduce el mensaje. Vuelva a pulsar la tecla ERASE/PAUSE durante la reproducción para borrar el mensaje.

MODE REC/STOP FILE /REPEAT ERASE /PWJSE

Borrar todos los mensajes

Seleccione la carpeta que desea borrar (A, B, C, D) y mantenga pulsada la tecla ERASE/PAUSE hasta que aparezca "No dEL ALL" en la pantalla. Pulse la tecla ARRIBA ABAJO hasta que aparezca "YES" en la pantalla. Pulse la tecla RE-PRODUCCIÓN/INTERRUPCIÓN para borrar todos los mensajes en la carpeta seleccionada.

MODE REC/STOP FILE /REPEAT ERASE /PAUSE

Advertencia: no se puede deshacer el borrado de mensajes.

Editar mensajes (dividir)

Seleccione la carpeta deseada y mantenga pulsada primero la tecla ABAJO (1) hasta que aparezca "Edt" en la pantalla. Seleccione un mensaje. Pulse la tecla REPRODUCCIÓN/INTERRUPCIÓN (2) para reproducir el mensaje.

Pulse en cualquier momento la tecla FILE/REPEAT (3) para insertar el corte. El mensaje se divide en este punto. Pulse la tecla REPRODUCCIÓN/INTERRUPCIÓN (2) para confirmar su acción. Se han generado dos mensajes en base a un mensaje disponible.

MODE REC/STOP 2 1 3 FILE /REPEAT ERASE /PAUSE 4

BOX B LP 28 29 E 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100

Manejo

Editar mensajes (cortar)

Seleccione la carpeta deseada. Pulse y mantenga pulsada la tecla AB-AJO (1) hasta que aparezca “Edt” en la pantalla. Seleccione un mensaje y pulse la tecla REPRODUCCIÓN/INTERRUPCIÓN (2) para reproducir el mensaje.

Pulse la tecla ERASE/PAUSE (4) durante la reproducción para definir el punto de inicio. En la pantalla aparece "A St". Pulse la tecla ERASE/PAUSE (4) para definir el punto final. En la pantalla aparece "bEd". Pulse la tecla REPRODUCCIÓN/INTERRUPCIÓN (2) para confirmar la acción. Se corta el mensaje entre el punto de inicio y el punto final.

Mantenga pulsada la tecla MODE hasta que aparezca "SET" en la pantalla. Pulse la tecla ABAJO hasta que aparezca "FoR" en la pantalla.

Utilice la tecla AVANCE o RETROCESO para seleccionar "Yes". A continuación pulse y mantenga pulsada la tecla RE-PRODUCCIÓN/INTERRUPCIÓN. Se borrarán todos los datos y mensajes en el aparato.

MODE REC/STOP FILE /REPEAT ERASE /PAUSE

YES FOR...

Advertencia: seleccione "No" si no desea formatear el aparato.

Advertencia: no se puede deshacer el proceso de formatear del aparato.

Advertencia: el proceso de formatear dura unos 20 segundos. Todas las teclas están sin función durante este tiempo.

Advertencia: no se puede deshacer el borrado de los datos.

7 Datos técnicos

Datos técnicos

Tipo de memoria Memoria flash integrada de 2 GB, po- sibilidad de utilizar tarjetas de memoria SD y SDHC (hasta 8 GB)

Máxima duración de grabación 540 horas en el modo LP

Altavoz 0,2 W (8 ohmios)

Potencia de salida 100 mW

Fuente de corriente 3 V, 2 pilas AAA

Tiempo de funcionamiento 15 horas de grabación

12 horas de reproducción con medio volumen

Dimensiones 115 (altura) x 40 (anchura) x 20

(fondo) mm

Peso (sin pilas) 50 g

USB 2.0

Las grabaciones se guardan como archivos *.wav. El cable USB permite conectar el aparato a un ordenador para guardar, editar, comprimir, etc. las grabaciones.

Un software adecuado puede descargarse en Internet.

Olympia no asume ninguna garantía para programas de otros fabricantes.
