BEDIENUNGSANLEITUNG MEMO 99II OLYMPIA

Ihr neues Gerät funktioniert nicht?

Geben Sie das Gerät bitte nicht gleich zurück, sondern rufen Sie uns zuerst an.

Probleme an technischen Geräten haben oft nur geringe Ursachen, die sich unkompliziert und schnell lösen lassen.

Unser Fachpersonal kennt Ihren Gerätetyp und wird Ihnen mit wertvollen Tipps helfen.

Sie erreichen unsere Service-Experten unter der Nummer

0180 5 007514 (1 Minute = 0,14 €)

Hinweis: Sollte der Fehler telefonisch nicht beseitigt werden können, erfahren Sie bei Ihrem Anruf eine Service-Adresse und alle weiteren notwendigen Informationen.

Lieber Kunde,

wir freuen uns, dass Sie sich für dieses Gerät entschieden haben. Beachten Sie bitte folgende Punkte:

•Die Garantiezeit für Ihr Gerät beträgt 24 Monate.
- Bewahren Sie unbedingt den Kaufbeleg und möglichst die Originalverpackung auf. Nur so kann innerhalb der Garantiezeit eine kostenfreie Reparatur oder ein Austausch stattfinden.

Mit freundlichen Grüßen

Ihr Olympia Team

1 Sicherheitshinweise 4.

Bestimmungsgemäße Verwendung 4

Verwendung in extremer Umgebung 4

Batterien 4

Aufladbare Akkus 4

Medizinische Geräte 4

Entsorgung 5

2 Displayanzeigen.... 6

3 Bedienelemente 7

4 In Betrieb nehmen 8

Einlegen der Batterien 8

Mikrofon 8

Kopfhörer 8

5 Einstellungen 9

Datum und Zeit einstellen 9

Gerät einschalten (TIME-Modus) 10

Gerät ausschalten 10

Betriebsarten 10

6 Bedienung 11

Aufnahmequalität 11

Nachrichten verwalten 12

Aufnahme-Empfindlichkeit 12

Hold-Funktion (Tastensperre) 13

Lautstärke 13

Speicherkartenfunktion 13

VOX (Spracherkennung) aktivieren/deaktivieren 14

Aufnehmen 14

Sprachgesteuerte Aufnahme (VOX) 15

Nachrichten abspielen 16

Nachricht(en) wiederholen 17

Nachrichten wiederholen (Ausschnitt) 18

Wiederholen abbrechen 18

Wiedergabe unterbrechen 18

Nachricht löschen 18

Alle Nachrichten löschen 19

Nachrichten bearbeiten (Teilen) 19

Nachrichten bearbeiten (Schneiden) 20

Gerät formatieren (ALLES löschen) 20

7 Technische Daten 21

Technische Daten 21

Sicherheitshinweise

1 Sicherheitshinweise

Lesen Sie diese Bedienungsanleitung sorgfältig durch.

Bestimmungsgemäße Verwendung

Dieses Diktiergerät ist geeignet zum Aufzeichnen jeder Art von Sprache. Jede andere Verwendung gilt als nicht bestimmungsgemäß. Bitte beachten Sie, dass das Überspielen aufgenommener Nachrichten ohne Erlaubnis, außer für private Zwecke, verboten ist. Bitte das Gerät nicht während der Fahrt mit einem Auto, Motorrad, etc. verwenden, die Unfallgefahr durch Ablenkung wird erhöht. Eigenmächtige Veränderungen oder Umbauten sind nicht zulässig. Öffnen Sie das Gerät in keinem Fall selbst und führen Sie keine eigenen Reparaturversuche durch.

Verwendung in extremer Umgebung

Vermeiden Sie Belastungen durch Rauch, Staub, Erschütterungen, Chemikalien, Feuchtigkeit, Hitze oder direkte Sonneneinstrahlung.

Batterien

D

Achtung: Das Gerät wird ausschließlich über Batterien betrieben. Jede andere Art von Stromversorgung ist untersagt.

Aufladbare Akkus

Achtung bei der Verwendung von Akkus: Werfen Sie Akkus nicht ins Feuer. Verwenden Sie nur Akkus des gleichen Typs! Achten Sie auf die richtige Polung! Bei verkehrter Polung der Akkus besteht beim Aufladen Explosionsgefahr.

Medizinische Geräte

g: Benutzen Sie das Diktiergerät nicht in der Nähe von medizinischen Geräten. Eine Beeinflussung kann nicht völlig ausgeschlossen werden.

Entsorgung

Wollen Sie Ihr Gerät entsorgen, bringen Sie es zur Sammelstelle Ihres kommunalen Entsorgungsträgers (z. B. Wertstoffhof). Das nebenstehende Symbol bedeutet, dass Sie das Gerät auf keinen Fall in den Hausmüll werfen dürfen! Nach dem Elektro- und Elektronikgerätegesetz sind Besitzer von Altgeräten gesetzlich gehalten, alte

Elektro- und Elektronikgeräte einer getrennten Abfallerfassung zu-zuführen. Verpackungsmaterialien entsorgen Sie entsprechend den lokalen Vorschriften.

Akkus/Batterien nicht im Hausmüll entsorgen. An vielen Orten (Supermarkt, Elektrogeschäft) gibt es spezielle Behälter zur richtigen Entsorgung der Batterien.

D

2 Displayanzeigen

A B C F E D A VOX ▷ 88 y B LP SP MP HP C REPEAT ALL REMAIN 18.00 D D C 88:88:88

A Batteriestatusanzeige Abspielen

B Speicherplätze (Ordner) Aufnehmen

C Stunden/Minuten/Sekunden HOLD (Tastensperre)

D Monat/Tag SD-Speicherkarte, Seite 13

E Aufnahmequalität VOX (sprachgesteuerte

Aufnahme)

F Jahr/Nachrichten Wiederholen (Aktuelle Nachricht)

REPEAT ALL Wiederholen (Alle Nachrichten eines Ordners)

REMAIN Verbleibende Zeit während der Aufnahme

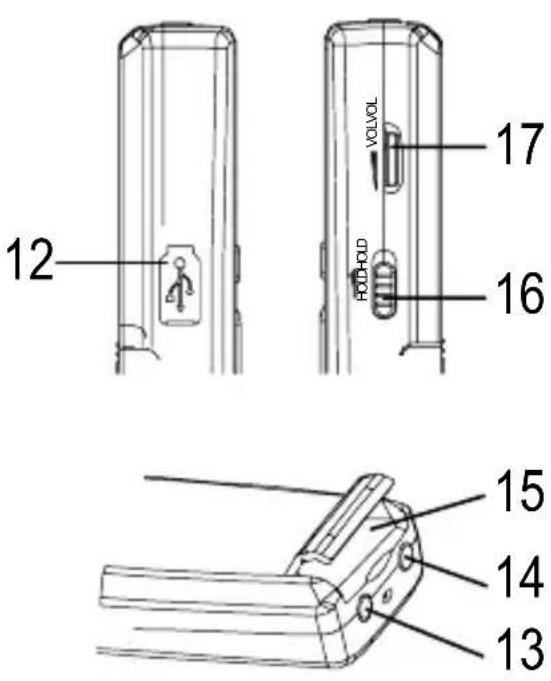

3 Bedienelemente

1 OLYMPIA 2 3 4 5 6 7 8 9 10 11 MODE RESET FIL REPEAT CHANGE PULSE

12 17 HOLD-CKD 16 15 14 13

1 Mikrofon 10 LCD-Display
2 MODE (Auswahl)-Taste 11 Aufnahme aktiv (Anzeige)
3 OBEN-/UNTEN-Taste 12 USB-Anschluss
4 ABSPIELEN/STOPP-Taste 13 MIC (Mikrofon)-Buchse
5 VORLAUF-/RÜCKLAUF-Taste 14 EAR (Ohrhörer)-Buchse
6 FILE/REPEAT 15 Speicherkartenfach
(Ordner/Wiederholen)-Taste
7 Lautsprecher 16 HOLD, Tastensperre An/Aus
8 ERASE/PAUSE 17 Lautstärkerädchen
(Löschen/Pause)-Taste
9 AUFNAHME/STOPP-Taste

In Betrieb nehmen

4 In Betrieb nehmen

Einlegen der Batterien

Öffnen Sie das Batteriefach durch Herausziehen und Abnehmen der Abdeckung.

Einsetzen von 2 AAA Batterien (nicht enthalten). Achten Sie auf die richtige Polung.

Batteriefach wieder schließen.

Die Batterien sind voll.

Die Batterien sind leer.

Der Ladezustand der Batterien wird im Display angezeigt.

Hinweis: Beim Austausch der Batterien bleiben die aufgenommenen Nachrichten erhalten. Datum und Zeit müssen neu eingestellt werden.

Mikrofon

Sie können ein externes Mikrofon an die MIC-Buchse des Geräts anschließen. Sobald das Mikrofon angeschlossen ist, wird das integrierte Mikrofon deaktiviert.

Kopfhörer

Sie können einen Kopf-/Ohrhörer an die EAR-Buchse des Geräts anschließen. Sobald der Kopf-/Ohrhörer angeschlossen ist, wird der Lautsprecher automatisch deaktiviert.

5 Einstellungen

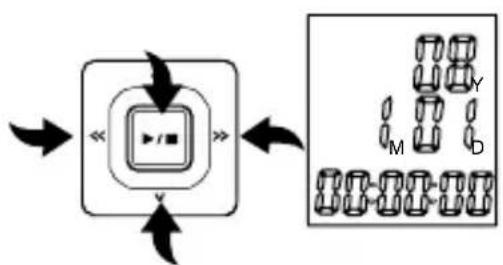

Datum und Zeit einstellen

Wenn die Batterien eingelegt sind, befindet sich das Gerät im TIME-Modus. Es erscheinen 1_M 01_D (Monat, Tag), 00:00:00 (Std., Min., Sek.) und die Jahreszahl im Display. Datum und Zeit wie folgt einstellen:

Solange Datum und Zeit im Display angezeigt werden (TIME-Modus), drücken Sie die MODE-Taste, um den TIME-Modus zu verlassen. Nachrichtenanzahl, Qualität, Dauer der Nachricht etc. erscheinen im Display. Halten

Sie die MODE-Taste ein zweites Mal gedrückt, um die Datums- und Zeiteinstellungen aufzurufen. Drücken Sie die UNTEN-Taste fünfmal, bis das Jahr (09 voreingestellt) angezeigt wird.

Drücken Sie die VORLAUF- oder RÜCKLAUF-Taste zum Einstellen des Jahres. Um die Änderungen zu übernehmen, drücken Sie die ABSPIELEN/STOPP-Taste.

Drücken Sie die UNTEN-Taste. Wählen Sie mit der VORLAUF- oder RÜCKLAUF-Taste den Monat aus und bestätigen Sie mit der AB- SPIELEN/STOPP-Taste. Drücken Sie die VORLAUF- oder RÜCK- LAUF-Taste, um den Tag einzu-

stellen. Um die Uhrzeit einzustellen, gehen Sie wie zuvor beschrieben (Monat) vor.

Einstellungen

Gerät einschalten (TIME-Modus)

Um das Gerät einzuschalten und in den TIME-Modus zu gelangen, drücken Sie die ABSPIELEN/STOPP-Taste. Datum und Zeit werden angezeigt.

Drücken Sie die MODE-Taste, um vom TIME-Modus in den Stand-by-Modus zu wechseln.

MODE REG/STOP

Gerät ausschalten

Wenn Sie sich im Stand-by-Modus befinden, drücken Sie die ABSPIELEN/STOPP-Taste, bis Sie sich im TIME-Modus befinden.

Hinweis: Betätigen Sie eine Minute lang keine Taste, schaltet sich das Gerät automatisch ab.

MODE REC/STOP A << / ■ V FILE /REPEAT ERASE /PWUSE

D

Betriebsarten

Die verschiedenen Betriebsarten werden wie folgt im Display angezeigt:

Stand-by-Modus

• Anzahl der Nachrichten
• Aufnahmequalität
• Monat/Tag
• Batteriekapazität
• Speicherplatz
• Dauer der aktuellen Nachricht

TIME-Modus

• Batteriekapazität
• Jahr
• Monat/Tag
• Uhrzeit

Hinweis: Alle folgend aufgeführten Einstellungen gehen davon aus, dass Sie sich im Stand-by-Modus befinden.

Hinweis: Um alle in diesem Kapitel beschriebenen Einstellungen zu verlassen, drücken Sie die MODE-Taste.

6 Bedienung

Aufnahmequalität

Sie können zwischen vier verschiedenen Aufnahmequalitäten für die Sprachaufzeichnung wählen.

Aufnahmemodus

Aufnahmequalität Max. Aufnahmedauer

HP (High Play) Bestmögliche 46 Std.

MP (Medium Play) Sehr gute 69 Std.

SP (Standard Play) Gute 138 Std.

LP (Long Play) Für lange Aufnahme 540 Std.

Schalten Sie das Gerät in den Stand-by-Modus und drücken Sie die MODE-Taste, bis "SET" im Display angezeigt wird. Wählen Sie mit der VORLAUF- oder RÜCK-LAUF-Taste die gewünschte Qualität aus.

Bestätigen Sie die gewählte Einstellung mit der ABSPIELEN/STOPP-Taste.

MODE REC/STOP FILE /REPEAT ERASE /PAUSE

Bedienung

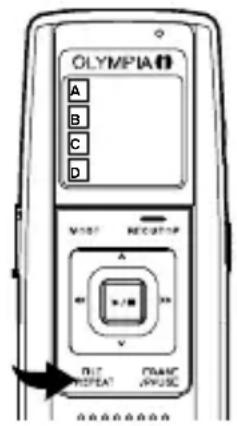

Nachrichten verwalten

Dieses Gerät bietet 4 Ordner (A, B, C, D) zum Speichern der Nachrichten. Sie können insgesamt 396 Nachrichten oder 540 Stunden im LP-Modus (siehe Aufnahmequalität Seite 11) speichern. Ein Ordner kann max. 99 Nachrichten aufnehmen. Um einen Ordner auszuwählen:

Drücken Sie die FILE/REPEAT-Taste, um den gewünschten Ordner/Speicherplatz (A, B, C, D) zu wählen. Die Zahl in der rechten oberen Ecke im Display zeigt die Gesamtzahl der aufgenommenen Nachrichten im jeweiligen Ordner an. Die Zeit unten im Display zeigt die Gesamtaufnahmezeit der ausgewählten Nachricht an.

OLYMPIA A B C D V101 NEC45IP A X Z X V BIT RESET FAX AP25C

Hinweis: Immer wenn Sie eine Nachricht aufnehmen, erzeugt das Gerät eine fortlaufende Nummer, angefangen bei 1. Wenn kein Speicher mehr zur Verfügung steht, zeigt das Display "FULL" an. Wie Sie Nachrichten löschen, erfahren Sie auf Seite 18.

Aufnahme-Empfindlichkeit

Um die Aufnahme-Empfindlichkeit einzustellen, halten Sie die MODE-Taste gedrückt, bis "SET" im Display erscheint. Drücken Sie die OBEN- oder UNTEN-Taste, bis MIC:LO/HI im Display erscheint. Stellen Sie die Funktion mit der

SEP ###:00000000000000000000000000000000000000000000000000000000000000000000000000000000

VORLAUF- oder RÜCKLAUF Taste auf LO, wenn Sie Geräusche aufnehmen, die sehr nah am Mikrofon sind. Wenn Sie Geräusche aufnehmen, die weiter weg sind, stellen Sie die Funktion mit der VORLAUF- oder RÜCKLAUF-Taste auf HI. Bestätigen Sie die Einstellungen mit der ABSPIELEN/STOPP-Taste.

Hold-Funktion (Tastensperre)

Schieben Sie den HOLD-Regler nach oben (rechts), um alle Tasten zu deaktivieren. Im Display wird ein Schloss-Symbol angezeigt. Um die Tasten zu aktivieren, schieben Sie den HOLD-Regler wieder zurück.

Hinweis: Auch wenn die HOLD-Funktion aktiviert ist, kann das Gerät ausgeschaltet werden.

Lautstärke

Drehen Sie das Laustärkerädchen in die gewünschte Richtung, um die Geräuschausgabe lauter oder leiser zu stellen.

Speicherkartenfunktion

Das Gerät kann eine Speicherkarte (SD oder SDHC) aufnehmen. Drücken Sie die MODE-Taste so lange, bis SET im Display erscheint. Drücken Sie die UNTEN-Taste 3x, bis das Speicherkarten-symbol erscheint. Sie haben die Möglichkeit, diese Funktion mit der VORLAUF- oder RÜCKLAUF-Taste zu aktivieren oder zu deaktivieren (ON/OFF).

Bestätigen Sie die gewählte Einstellung mit der ABSPIELEN/STOPP-Taste.

SE ON OFF

Bedienung

VOX (Spracherkennung) aktivieren/deaktivieren

Um "VOX" zu aktivieren/deaktivieren, halten Sie die MODE-Taste gedrückt, bis SET erscheint. Drücken Sie die OBEN- oder UNTENTaste, bis im Display "VOX" erscheint. Mit der VORLAUF- oder RÜCKLAUF-Taste stellen Sie die

"VOX"-Funktion Ein oder Aus. Bestätigen Sie mit der ABSPIELEN/STOPP-Taste.

Das Gerät ist mit einer automatischen Spracherkennung (VOX) ausgestattet (siehe Sprachgesteuerte Aufnahme Seite 15). Ist "VOX" deaktiviert (siehe oben), können Sie normale Aufnahmen tätigen.

Versetzen Sie das Gerät in den Stand-by-Modus und wählen Sie die gewünschte Aufnahmequalität (siehe Aufnahmequalität Seite 11).

Wählen Sie einen Ordner/Speicherplatz durch Betätigen der FILE/REPEAT-Taste (siehe Nachrichten verwalten Seite 12).

A B C D SP 18:26:38

Wenn Sie während der Aufnahme die Batterien entfernen,

wird die Aufnahme unterbrochen. Die aktuelle Aufnahme kann eventuell beschädigt oder gelöscht werden. Das Diktiergerät benötigt einige Minuten, um den Normalbetrieb wieder aufzunehmen. Im Display wird solange “......” angezeigt.

Es wird empfohlen, Ihre Aufnahmen auf dem PC oder externen Datenträgern zu sichern.

Während Sie sich im Stand-by-Modus befinden, drücken Sie die AUFNAHME/STOPP-Taste. Die LED leuchtet rot und die mitlaufende Zeit erscheint. Sprechen Sie in das integrierte Mikrofon oder schließen Sie ein Sie ein externes Mikrofon an die MIC-Buchse an und sprechen Sie mit normaler Lautstärke. Drücken Sie die AUFNAHME/STOPP-Taste erneut, um die Aufnahme zu beenden.

Drücken Sie die ABSPIELEN/STOPP-Taste, um die verbleibende Zeit während des Aufnehmens anzuzeigen. "REMAIN" erscheint im Display und die verbleibende Zeit wird angezeigt.

A SP 100.00.12

Sprachgesteuerte Aufnahme (VOX)

Wenn "VOX" aktiv ist, nimmt das Gerät nur auf, wenn Sie sprechen. Machen Sie eine Pause, unterbricht das Gerät die Aufnahme und setzt sie erst fort, wenn Sie weitersprechen.

"VOX" muss aktiviert sein (siehe VOX aktivieren/deaktivieren Seite 14). Schalten Sie das Gerät ein und wählen Sie die gewünschte Aufnahmequalität (siehe Aufnahmequalität Seite 11).

Während Sie sich im Stand-by-Modus befinden, wählen Sie mit der FILE/REPEAT-Taste einen Ordner (A, B, C, D) aus, in dem die Nachricht gespeichert werden soll.

VOX SEΓ

A B C D SP 18:26:30

Bedienung

Drücken Sie die AUFNAHME/STOPP-Taste, das Aufnahmesymbol und die Zeitanzeige für die aktuelle Aufnahme werden im Display angezeigt. Die LED leuchtet rot. Sprechen Sie in das integrierte Mikrofon oder schließen Sie

MODE REC/STOP FILE /REPEAT ERASE /PWJSE

ein externes Mikrofon an die MIC-Buchse an. Sobald Sie anfangen zu sprechen, beginnt das Gerät die Aufnahme. Wenn das Gerät die Aufnahme unterbricht, blinkt die LED am Gerät, bis die Aufnahme fortgesetzt wird. Drücken Sie die AUFNAHME/STOPP-Taste, um die Aufnahme zu beenden.

Hinweise:

•Die ersten Geräusche aktivieren den Rekorder und werden eventuell nicht mit aufgenommen.
- Bei einer Veränderung der Lautstärke der Sprache unterbricht das Gerät nicht die Aufnahme.
•Die Aufnahme wird bereits nach 2 Sekunden Stille unterbrochen.
•Durchgängiges Aufnehmen siehe Seite 14.
- Bei einer normalen Lautstärke (Sprechen) ist eine Entfernung von ca. 10 cm angemessen.

Nachrichten abspielen

Schalten Sie das Gerät ein, wechseln Sie in den Stand-by-Modus und drücken Sie die FILE/REPEAT-Taste und wählen Sie einen Ordner (A, B, C, D).

Drücken Sie die OBEN- oder UNTEN-Taste, um die gewünschte Nachricht auszuwählen. Die Nummer und Länge der Nachricht werden im Display angezeigt.

A B C D 8:25:38

Drücken Sie die ABSPIELEN/ STOPP-Taste, um die aktuelle Nach- richt abzuspielen. Während der Wie- dergabe drücken Sie die AUFNAHME/STOPP-Taste, um die Uhrzeit und das Datum der Aufnahme zu überprüfen. Während des Abspielens können Sie durch Drücken der ERASE/PAUSE-Taste die Wiedergabe anhalten und wieder fortsetzen. Die Nachricht wird nicht gelöscht.

A SP PRUSE

Für den Vor- oder Rücklauf während der aktuellen Wiedergabe drücken Sie die VORLAUF- oder RÜCKLAUF-Taste. Die Wiedergabe läuft dann mit 10 Sekunden/s. An gewünschter Stelle die ABSPIELEN/STOPP-Taste drücken.

Nachricht(en) wiederholen

Wenn Sie eine oder alle Nachrichten wiederholen möchten, halten Sie während der Wiedergabe einer Nachricht die FILE/REPEAT-Taste gedrückt, bis "REPEAT" (Eine Nachricht) im Display angezeigt wird. Halten Sie die FILE/REPEAT-Taste erneut gedrückt, bis "REPEAT ALL" (Alle Nachrichten wiederholen) angezeigt wird. Das Gerät wiederholt eine oder alle Nachrichten des angezeigten Ordners. Um das Wiederholen zu deaktivieren, halten Sie die FILE/REPEAT-Taste gedrückt.

B SP 88 REPEAT ALL 18:26:38

Bedienung

Nachrichten wiederholen (Ausschnitt)

Um einen bestimmten Teil einer Nachricht zu wiederholen, drücken Sie während der Wiedergabe die FILE/REPEAT-Taste einmal. "A" wird im Display angezeigt, somit haben Sie den Startpunkt markiert. Drücken Sie an gewünschter Stelle der Wiedergabe die FILE/REPEAT-Taste erneut. "b" wird im Display angezeigt, womit Sie den Endpunkt markiert haben.

B SP 18.25:30

Wiederholen abbrechen

Um das Wiederholen abzubrechen, drücken Sie die ABSPIELEN/STOPP-Taste.

Wiedergabe unterbrechen

Um die Wiedergabe zu unterbrechen, drücken Sie die ERASE/PAUSE-Taste. "PAUSE" wird im Display angezeigt. Zum weiteren Abspielen drücken Sie die ERASE/PAUSE-Taste erneut. Die Nachricht wird nicht gelöscht.

MODE REC/STOP FILE /REPEAT ERASE /PAUSE

Nachricht löschen

Wählen Sie die zu löschende Nachricht aus und drücken Sie die ERASE/PAUSE-Taste. "DEL" erscheint im Display und die Nachricht wird abgespielt. Drücken Sie während der Wiedergabe die ERASE/PAUSE-Taste erneut, um die Nachricht zu löschen.

MODE REC/STOP FILE /REPEAT ERASE /PAUSE

Alle Nachrichten löschen

Wählen Sie den zu löschenden Ordner aus (A, B, C, D), halten Sie die ERASE/PAUSE-Taste gedrückt, bis "No dEL ALL" im Display erscheint. Drücken Sie die OBEN- oder UNTEN-Taste bis "YES" im Display erscheint. Drücken Sie die ABSPIELEN/STOPP-Taste, um alle Nachrichten im ausgewählten Ordner zu löschen.

MODE REC/STOP FILE /REPEAT ERASE /PAUSE

Hinweis: Das Löschen der Nachrichten kann nicht rückgängig gemacht werden.

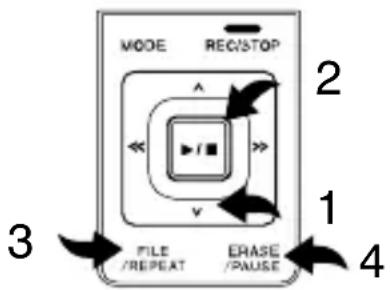

Nachrichten bearbeiten (Teilen)

Wählen Sie den gewünschten Ordner aus und halten Sie zuerst die UNTEN-Taste (1) gedrückt, bis "Edt" im Display angezeigt wird. Wählen Sie eine Nachricht aus. Drücken Sie die ABSPIELEN/STOPP-Taste (2) zur Wiedergabe der Nachricht.

Drücken Sie währenddessen die FILE/REPEAT-Taste (3), um einen Schnitt zu setzen. Die Nachricht wurde an der Marke geteilt. Drücken Sie die ABSPIELEN/STOPP-Taste (2), um zu bestätigen. Aus einer vorhandenen Nachricht wurden zwei erzeugt.

MODE REC/STOP 2 1 3 FILE /REPEAT ERASE /PAUSE 4

VOX B LP 28 E dZ 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100

Bedienung

Nachrichten bearbeiten (Schneiden)

Wählen Sie den gewünschten Ordner aus. Drücken und halten Sie die UN-TEN-Taste (1), bis "Edt" im Display angezeigt wird. Wählen Sie eine Nachricht aus und drücken Sie die ABSPIELEN/STOPP-Taste (2), um die Nachricht wiederzugeben.

Während des Abspielens drücken Sie die ERASE/PAUSE-Taste (4), um einen Startpunkt festzulegen. "A St" wird im Display angezeigt. Drücken Sie die ERASE/PAUSE-Taste (4), um den Endpunkt festzulegen. "bEd" wird im Display angezeigt. Drücken Sie die ABSPIELEN/STOPP-Taste (2), um den Vorgang zu bestätigen. Die Nachricht zwischen Start- und Endpunkt wird geschnitten.

Gerät formatieren (ALLES löschen)

Halten Sie die MODE-Taste gedrückt, bis "SET" im Display erscheint. Drücken Sie die UNTEN-Taste, bis "FoR" im Display erscheint.

Benutzen Sie die VORLAUF- oder RÜCKLAUF-Taste, um "Yes" auszuwählen. Drücken und halten Sie anschließend die ABSPIELEN/ STOPP-Taste. Alle Daten und Nachrichten auf dem Gerät werden gelöscht.

MODE REC/STOP FILE /REPEAT ERASE /PAUSE

YES FOR...

Hinweis: Wählen Sie "No", wenn Sie das Gerät nicht formatieren wollen.

Hinweis: Das Formatieren des Geräts kann nicht rückgängig gemacht werden.

Hinweis: Das Formatieren dauert ca. 20 Sekunden; währenddessen sind alle Tasten ohne Funktion.

Hinweis: Das Löschen der Daten kann nicht rückgängig gemacht werden.

7 Technische Daten

Technische Daten

Speicherart 2 GB integrierter Flash-Speicher, SD-

und SDHC-Speicherkarten verwendbar (bis zu 8 GB)

Max. Aufnahmedauer 540 Std. im LP-Modus

Lautsprecher 0,2 W (8 Ohm)

Ausgangsleistung 100 mW

Stromquelle 3 V, 2 x AAA Batterien

Laufzeit 15 Stunden bei Aufnahme

12 Stunden bei Wiedergabe mit halber Lautstärke

Maße 115 (H) x 40 (B) x 20 (T) mm

Gewicht (ohne Batterien) 50 g

USB 2.0

Die Aufnahmen werden als *.wav-Dateien gespeichert. Sie können das Gerät mithilfe des USB-Kabels mit einem Computer verbinden und die Aufnahmen sichern, bearbeiten, komprimieren etc.

Geeignete Software können Sie aus dem Internet herunterladen.

Olympia übernimmt keine Garantie für Programme von Fremdanbietern.

Contents

1 Safety Information 23

Intended use 23

Alle berichten wissen 114

Berichten bewerken (splitsen) 114

Berichten bewerken (knippen) 115

Apparaat formatteren (ALLES wissen) 115

7 Technische gegevens 116

Technische gegevens 116

Alle berichten wissen

7 Technische gegevens

Technische gegevens

Konformitätserklärung

gemäß der Richtlinie 2004/108/EG

erklärt, dass das Produkt:

bei bestimmungsgemäßer Verwendung den grundlegenden Anforderungen entspricht. complies with the essential requirements when used for its intended purpose.

Schutzanforderungen in Bezug auf die elektromagnetische Verträglichkeit Protection requirements concerning electromagnetic compatibility

Angewendete harmonisierte Normen

EN 55022: 2006 + A1: 2007

Weg zum Wasserwerk 10

45525 Hattingen

Phone

02324/6801-0

Fax

02324/6801-97

E-mail

[e-mail]

H Byyg.C

Hattingen, 05. Juli 2009

Heinz Prygoda

Ort, Datum

Name und Unterschrift

Wir behalten uns inhaltliche und technische Änderungen vor.
