MANUAL DE USUARIO BC 191 HR SIGMA

1 Introducción y contenido del embalaje 99

2 Montaje 100

2.1 Montaje de la 2.ª rueda .... 101

3 Puesta en marcha 101

4 Cambio de indicación/Ocupación de las teclas/ Sinopsis de las funciones 102

5 Emparejamiento 102

6 Ajustes básicos 103

6.1 Ajuste del idioma 104

6.2 Ajuste KMH/MPH 104

6.3 Calcular circunferencia de rueda 105

6.4 Ajustar circunferencia de rueda de la bici 1 o de la bici 2 .... 106

6.5 Ajuste de la hora 107

6.6 Ajuste de la edad 107

6.7 Ajuste del peso 108

6.8 Ajuste del sexo 108

6.9 Ajuste del límite superior/inferior del pulso 109

6.10 Ajustar los kilómetros totales de la bici 1 o de la bici 2 .... 110

6.11 Ajustar la duración total del trayecto de la bici 1 o de la bici 2 ....110

6.12 Ajuste del contraste 111

6.13 Abandonar los ajustes básicos 111

7 Funciones generales 112

7.1 Iluminación de la indicación 112

7.2 Comparación de velocidad 112

7.3 Mostrar/ocultar las funciones de frecuencia cardíaca/de pedaleo ..... 113

7.4 Cronómetro 113

7.5 Cuenta regresiva 114

7.6 Odómetro 115

7.7 Restablecer las indicaciones 116

7.8 Valores totales Rueda 1 y Rueda 2 116

7.9 Intervalo de servicio 116

7.10 Modo de transporte 117

7.11 Interfaz del ordenador 117

7.12 Soporte universal unido al cable 117

8 Datos técnicos 118

8.1 Valores por defecto/máximos/mínimos 118

8.2 Cambio de baterías 119

8.3 Solución de problemas 120

8.4 Indicaciones de garantía 121

1 INtRoDUCCIÓN Y CoNtENIDO DEL EMBALAJE

1 INtRoDUCCIÓN Y CoNtENIDo DEL EMBALAJE

Muchas gracias por haberse decidido a adquirir un Bike Computer de la casa SIGMA SPORT®. Su nuevo BC 1909 HR le acompañará en su bicicleta fielmente durante muchos años.

Para conocer las múltiples funciones de su nuevo Bike Computer y poder usarlas, lea cuidadosamente estas instrucciones de uso.

SIGMA le desea mucha diversión con el uso de su BC 1909 HR.

El BC 1909 HR está equipado con un inicio/parada automática. Tan pronto como se monte en el soporte, un sensor de movimiento despierta al BC 1909 HR en el movimiento más pequeño de la bicicleta o del soporte Hiking. A través de esto se inicia automáticamente el emparejamiento.

1 CONTENIDO DEL EMBALAJE

SIGMA® 95♥127 ① 26.4 TIEMPO PAR 60448 1909

Correa pectoral STS incluyendo correa elástica

Emisor de velocidad STS

Transmisor de frecuencia de pedaleo STS

→ Imán de memoria
→ Imán de frecuencia de pedaleo
→ Soporte para el manillar
→ Llave de compartimento de batería
→ Material de fijación

2 EL MONTAJE

¡Las figuras de estos textos de montaje se encuentran en la hoja plegada adjunta!

MONTAJE DEL SOPORTE DE BICICLETA

1 2 3 4

→ El soporte se puede montar tanto con abrazaderas para cables (montaje permanente) u opcionalmente con las juntas tóricas.
→ Manillar o tija del manillar.
→ Extraiga la placa amarilla.

2 EL MONTAJE

MONTAJE DE LOS TRANSMISORES - VELOCIDAD Y FRECUENCIA DE PEDALEO

→ Ambos transmisores pueden montarse tanto con abrazaderas para cables (montaje permanente) u opcionalmente con las juntas tóricas.
→ Para conseguir los 12 mm necesarios o menos, monte el emisor y el imán más cerca en el cubo.

MONTAJE DE LOS IMANES - VELOCIDAD Y FRECUENCIA DE PEDALEO/ COLOCACIÓN DE LA CORREA PECTORAL

→ Frotar los electrodos con agua o con gel.

2.1 MONTAJE DE LA 2.ª RUEDA

El cambio entre la RUEDA 1 y RUEDA 2 se realiza automáticamente. Sólo se tiene que utilizar un segundo emisor de velocidad (juego de equipamiento posterior "RUEDA 2" N° de Art.: 00417, "RUEDA 2 inclusive frecuencia de pedaleo" N° de Art.: 00415)

3 PUESTA EN MARCHA

Por razones de consumo de energía el BC 1909 HR se suministra sin batería.

Coloque la batería abriendo la tapa del compartimento de la batería con la herramienta disponible. Una vez que se ha colocado la batería cierre el compartimento de la batería con ayuda de la herramienta.

La indicación cambia automáticamente al modo de ajuste.

open to

4 CAMBIO DE INDICACIÓN/OCUPACIÓN DE LAS TECLAS/SINOPSIS DE LAS FUNCIONES

RESET

MODE 2

Reestablecimiento de las funciones listadas abajo u hojear hacia atrás en un nivel de menú.

SIGMA 1909

Llamada de las funciones listadas abajo u hojear hacia delante en un nivel de menú.

SET

MODE 1

Ajuste y almacenamiento de los datos ingresados.

Llamada de las funciones listadas abajo.

MODE 1 MODE 2

KM DIA FC MEDIA TIEMPO PAR FC MAXIMA VEL MEDIA CALORIAS VEL MAXIMA HORA CAD MEDIA CRONOMETRO CUENTAREG. CUENTA KM +/- TEMPERATUR KM TOTAL* TIEMPO TOT*

* No durante la carrera.

5 EL EMPAREJAMIENTO

SIGMA 0 - 0 0.0 KM DIA 1909

→ Encajar el BC 1909 HR sobre el soporte - Será posible un emparejamiento si el ordenador de la bicicleta está encajado en el soporte.
→ Parpadean los ceros de la frecuencia de velocidad, de pedaleo y la indicación del pulso.

5 EL EMPAREJAMIENto

→ Para sincronizar la velocidad, la frecuencia de pedaleo y la frecuencia de pulso hay 2 posibilidades:

1. Iniciar la marcha, por regla general, el receptor se ha emparejado con el emisor después de 3 a 4 vueltas de las ruedas de la bicicleta.

2. Girar la rueda delantera o bien los pedales, hasta que la indicación KMH o la indicación de la frecuencia de pedaleo ya no parpadee.

→ Con el cinturón pectoral colocado, acérquese al BC 1909 HR o súbase a la bicicleta. Por lo general, el BC 1909 HR se sincroniza con la correa pectoral en menos de 10 segundos.

La indicación de pulso no parpadeará más.

→ Mantener presionada la tecla SET durante 3 segundos hasta que el IDIOMA preajustado (inglés) aparezca en la indicación (parpadea INTRODUCIR OPEN).

→ Con la tecla MODE 1 cambiar al IDIOMA predeterminado (de manera estándar el BC 1909 HR está predeterminado en idioma inglés).
2 → Pulsar brevemente la tecla SET. La indicación parpadea.
3 → Con la tecla MODE 1 ajustar el idioma seleccionado.
4 → Confirmar con la tecla SET. En la pantalla aparece SET OK.

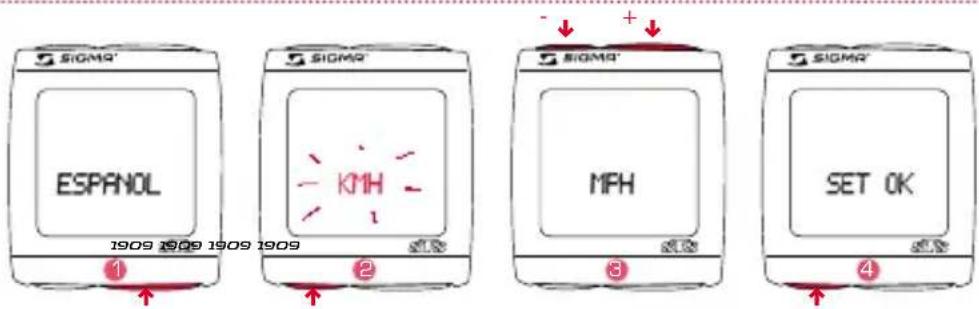

6.2 AJUSTE KMH/MPH

→ Con la tecla MODE 1 se cambia a la pantalla KMH/MPH.
2 → Pulsar brevemente la tecla SET. La indicación parpadea.
→ Con la tecla MODE 2 ajustar MPH o KMH.
4 → Confirmar con la tecla SET. En la pantalla aparece SET OK.

Con la conmutación de KMH a MPH se modifica automáticamente el formato del trayecto de km a mi, la temperatura de °C a °F, la hora del modo de 24 h al modo de 12 h, y el peso de kg a lb.

6.3 CALCULAR CIRCUNFERENCIA DE RUEDA

→ A partir de la tabla de la CIRCUNFERENCIA DE LA RUEDA (tabla C) determinar el valor correspondiente al tamaño de la rueda.
→ Alternativa: calcular/determinar la "CIRCUNFERENCIA DE LA RUEDA" (tabla A o tabla B).

A mm x 3,14

→Con la tecla MODE 1 se cambia a la pantalla DIM RUEDA 1 o DIM RUEDA 2.
→ Pulsar brevemente la tecla SET. La primera cifra de introducción parpadea.
2 → Ajustar el valor con la tecla MODE 2 (+) o la tecla RESET (-).
3 → Con la tecla MODE 1 se cambia a la cifra siguiente.
4 → Ajustar el valor con la tecla MODE 2 (+) o la tecla RESET (-).
→ Confirmar con la tecla SET. En la pantalla aparece SET OK.

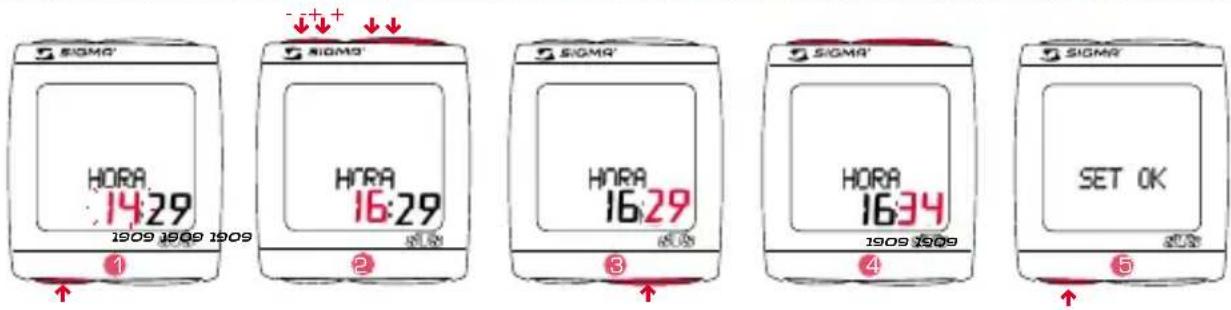

6.5 AJUSTE DE LA HoRA

→ Con la tecla MODE 1 se cambia a la pantalla HORA.
→ Pulsar brevemente la tecla SET. La indicación de hora parpadea.
→ Ajustar el valor con la tecla MODE 2 (+) o la tecla RESET (-).
→ Con la tecla MODE 1 se cambia a la cifra siguiente.
4 → Ajustar el valor con la tecla MODE 2 (+) o la tecla RESET (-).
→ Confirmar con la tecla SET. En la pantalla aparece SET OK.

6.6 AJUSTE DE LA EDAD

→ Con la tecla MODE 1 se cambia a la indicación EDAD.
→ Pulsar brevemente la tecla SET. La indicación parpadea.
→ Ajustar el valor con la tecla MODE 2 (+) o la tecla RESET (-).
→ Confirmar con la tecla SET. En la pantalla aparece SET OK.

6.7 AJUSTE DEL PESO

SIGMA' ESPAÑOL 1909 46.58 ① SIGMA' PFSO 75- 1909 1909 1909 ② SIGMA' PFSO 82 ③ SET OK ④

→ Con la tecla MODE 1 se cambia a la indicación PESO.
→Pulsar brevemente la tecla SET. La indicación parpadea.
→ Ajustar el valor con la tecla MODE 2 (+) o la tecla RESET (-).
4 → Confirmar con la tecla SET. En la pantalla aparece SET OK.

6.8 AJUSTE DEL SEXO

SIGMA ESPAÑOL 1909 1909 1909 1909 STA SIGMA MASCULINO 2 SIGMA FEMENINO 3 SET OK 4 STA

→ Con la tecla MODE 1 cambiar al SEXO predeterminado (de manera estándar el BC 1909 HR está predeterminado con el sexo MASCULINO).
→Pulsar brevemente la tecla SET. La indicación parpadea.
→ Ajustar el sexo con la tecla MODE 2 (+) o la tecla RESET [-].
4 → Confirmar con la tecla SET. En la pantalla aparece SET OK.

6.9 AJUSTE DEL LÍMItE SUPERIoR/INFERIoR DEL PULSo

Ambos valores límites de las zonas de pulso se calculan automáticamente ingresando la edad, el peso y el sexo. (70% - 80% de la frecuencia cardíaca máxima en entrenamiento del sistema circulatorio). No obstante podrá modificar estos valores límites de manera manual.

→ Con la tecla MODE 1 se cambia al límite superior o inferior precalculado.
→Pulsar brevemente la tecla SET. La indicación parpadea.
3 → Ajustar el valor con la tecla MODE 2 (+) o la tecla RESET (-).
4 → Confirmar con la tecla SET. En la pantalla aparece SET OK.

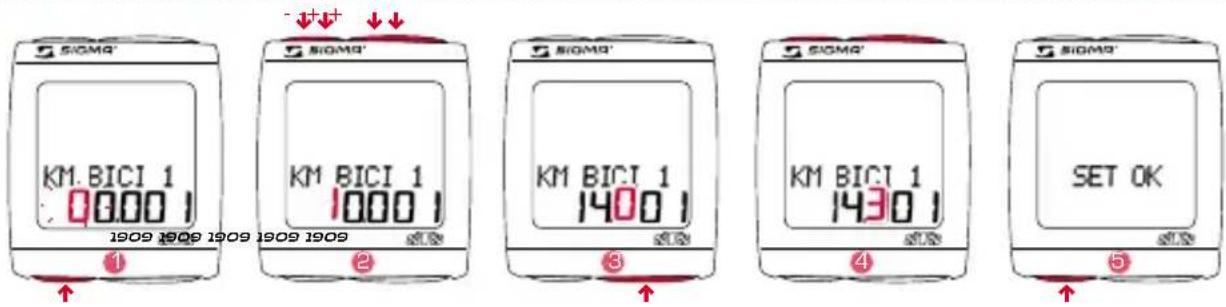

6.10 AJUSTAR LOS KILÓMETROS TOTALES DE LA BICI 1 O DE LA BICI 2

SIGMA KM. BICI 1 0000 1 SIGMA KM BICI 1 1000 1 SIGMA KM BICI 1 1400 1 SIGMA KM BICI 1 1430 1 SET OK

→ Con la tecla MODE 1 se cambia a la pantalla KM BICI 1 o KM BICI 2.
→ Pulsar brevemente la tecla SET. La primera cifra de introducción parpadea.
2 → Ajustar el valor con la tecla MODE 2 (+) o la tecla RESET (-).
3 → Con la tecla MODE 1 se cambia a la cifra siguiente.
4 → Ajustar el valor con la tecla MODE 2 (+) o la tecla RESET (-).
5 → Confirmar con la tecla SET.
En la pantalla aparece SET OK.

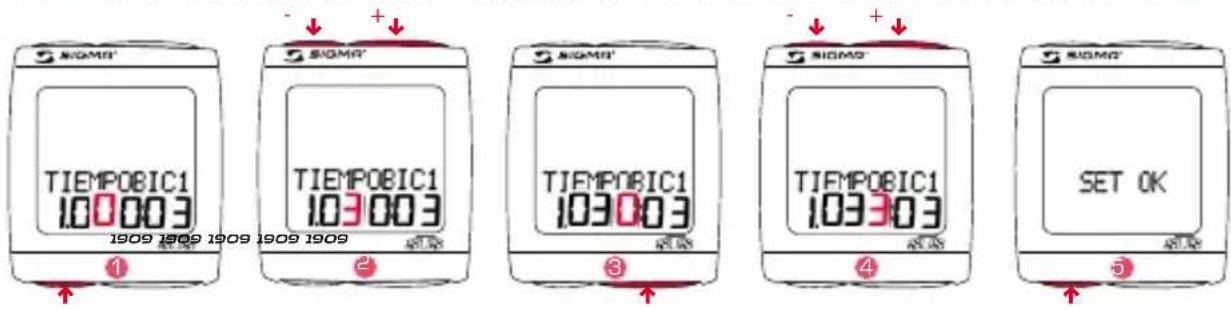

6.11 AJUSTAR LA DURACIÓN TOTAL DEL TRAYECTO DE LA BICI 1 O DE LA BICI 2

SIOMO TIEMPOBIC1 100003 1909 1809 1909 1909 1909 SIOMO TIEMPOBIC1 103003 1909 1809 1909 1909 SIOMO TIEMPOBIC1 103003 1909 1809 1909 1909 SET OK

→ Con la tecla MODE 1 se cambia a la pantalla TIEMPOBIC 1 o TIEMPOBIC 2.
→ Pulsar brevemente la tecla SET. La primera cifra de introducción parpadea.
→ Ajustar el valor con la tecla MODE 2 (+) o la tecla RESET (-).
3 → Con la tecla MODE 1 se cambia a la cifra siguiente.
4 → Ajustar el valor con la tecla MODE 2 (+) o la tecla RESET (-).
→ Confirmar con la tecla SET.
En la pantalla aparece SET OK.

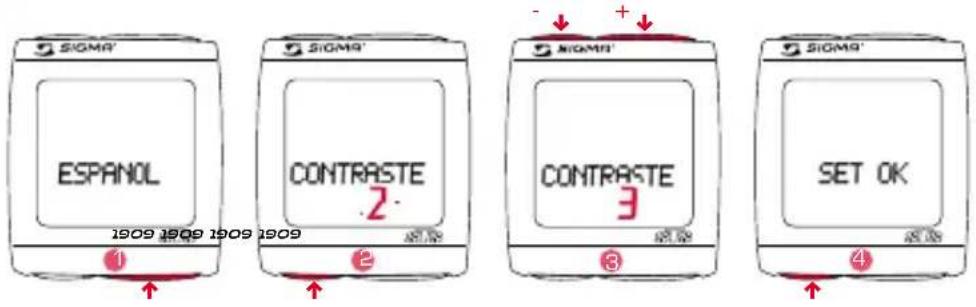

6.12 AJUSTE DEL CoNtRAStE

→Con la tecla MODE 1 se cambia a la pantalla CONTRASTE.
2 → Pulsar brevemente la tecla SET. La indicación parpadea.
→ Ajustar el valor con la tecla MODE 2 (+) o la tecla RESET (-); (1 = bajo/3 = alto).
4 → Confirmar con la tecla SET. En la pantalla aparece SET OK.

6.13 ABANDoNAR LoS AJUSTES BÁSICoS

→ Para finalizar los ajustes, mantenga presionada la tecla SET durante 3 segundos (parpadea INTRODUCIR CLOSE).

SIGMA INTRODUCIR CLOSE 1900 3 seg.

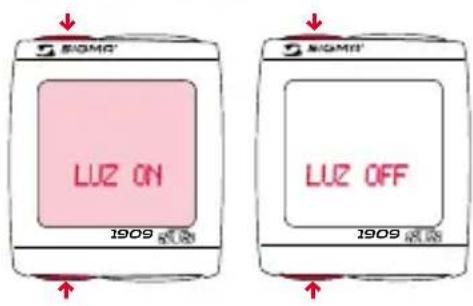

7.1 ILUMINACIÓN DE LA INDICACIÓN

→ Pulsando al mismo tiempo las teclas SET y RESET se activa/desactiva la función de iluminación. Pulsando se ilumina la pantalla, con la siguiente pulsación se apaga. En la pantalla aparece brevemente LUZ ON/LUZ OFF. → Pulsando cualquier tecla se ilumina la pantalla, al volver a pulsar se cambia de función.

¡Durante la sincronización no está disponible la iluminación! Evite una iluminación innecesaria para conservar la pila.

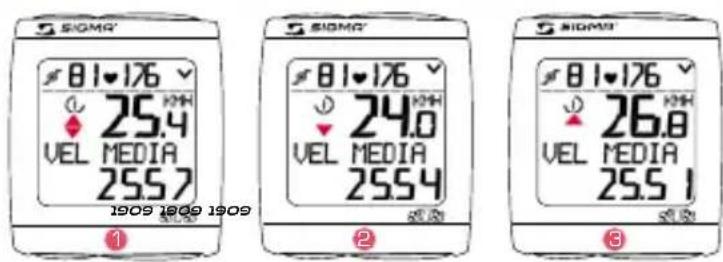

7.2 COMPARACIÓN DE VELOCIDAD

SIGMA 81-176 25.4 VEL MEDIA 255.7 1909 1909 1909 ① SIGMA 81-176 24.0 VEL MEDIA 255.4 ② SIGMA 81-176 26.8 VEL MEDIA 25.5

→En caso de velocidad casi igual se muestra
2 → Si la velocidad es reducida se indica
→ Si la velocidad es más elevada, se indica La indicación se realiza en todas las funciones excepto en los ajustes básicos.

7 FUNCIONES GENERALES

7.3 MoStRAR/oCULtAR LAS FUNCIO NES DE FRECUENCIA CARDÍACA/DE PEDALEo

Si se marcha en el BC 1909 HR sin emisor de señal de frecuencia de pedaleo y/o sin correa pectoral se ocultan todas las funciones de frecuencia de pedaleo/cardíaca (FRECUENCIA DE PEDALEO, CAD MEDIA, FRECUENCIA DE CARDÍACA, FC MEDIA, FC MAXIMA, CALORIAS) para esta travesía.

7.4 CRoNÓMEtRo

→ Con la tecla MODE 2 se cambia a la pantalla CRONÓMETRO.

→ Con la tecla SET se inicia o se para el cronómetro.
→ El cronómetro en funcionamiento se reconoce en la pantalla por el icono 📋.

→ Posición a cero del cronómetro: mantener pulsada la tecla RESET durante 3 segundos.

7.5 CUENTA REGRESIVA

→ Con la tecla MODE 2 se cambia a la indicación CUENTA REGRESIVA +/-. → Mantener presionada la tecla SET durante 3 segundos (parpadea CUENTAREG. SET).
→ Ajustar el valor con la tecla MODE 2 (+) o la tecla RESET (-).
3 → Con la tecla MODE 1 se cambia a la cifra siguiente. El valor se ajustará como se indica más arriba.
→ Confirmar con la tecla SET. En la pantalla aparece SET OK.
→ Con la tecla SET se inicia o se detiene la CUENTA REGRESIVA. La cuenta regresiva actual se hace visible en la pantalla mediante el icono
6 → Poner la cuenta regresiva en cero: Mantener presionada la tecla RESET durante 3 segundos (la indicación regresa al valor predeterminado).

7 FUNCIONES GENERALES

7.6 oDÓMEtRo

→ Con la tecla MODE 2 se cambia a la pantalla CUENTA KM +/-
→ Mantenga pulsada la tecla SET durante 3 segundos. La indicación “+” o “-” parpadea.
2 → Con la tecla MODE 2 ajustar “+” o “-”.
→ Confirmar el ajuste con la tecla SET.
La indicación salta al ajuste del recorrido.
4 → Ajustar el valor con la tecla MODE 2 (+) o la tecla RESET (-).
5 → Con la tecla MODE 1 se cambia a la cifra siguiente.
→ El valor se ajustará como se indica más arriba.
→ Confirmar con la tecla SET.
En la pantalla aparece SET OK.

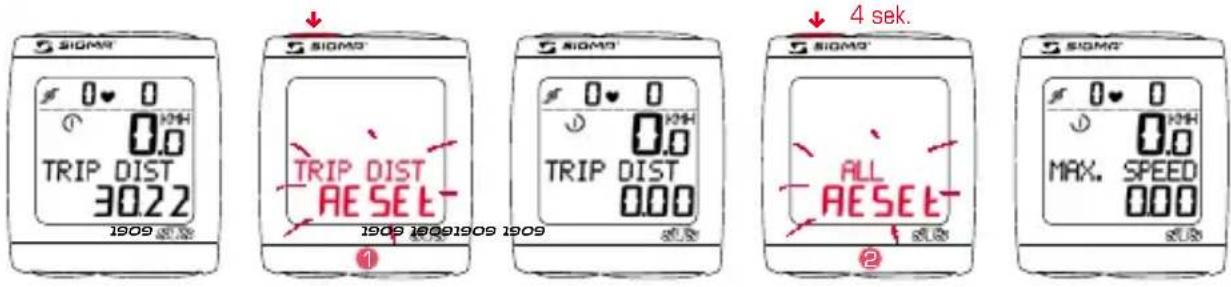

7.7 RESTABLECER LAS INDICACIONES

→ Pulsar la tecla MODE1/2 hasta que aparezca la función deseada.
→ Mantener pulsada la tecla RESET. La indicación parpadea. Luego de 2 segundos vuelve la función visualizada a O.

→ Si pulsa la tecla RESET durante más de 4 segundos, establecerá las indicaciones de: KM DIA, TIEMPO PAR, VEL MEDIA, VEL MAXIMA, CAD MEDIA, FC MEDIA, FC MAXIMA, CALORIAS a cero.

7.8 VALORES TOTALES RUEDA 1 Y RUEDA 2

SIGMA 0♥ 0 0.0 TIEMPO TOT 1045.3 1909

Los valores totales se visualizan recién por separado, según sea RUEDA 1, RUEDA 2 y RUEDA 1+2, cuando se añade una segunda rueda. Mientras marche sólo una rueda se mostrarán sólo los valores totales de la primera rueda.

7.9 INTERVALO DE SERVICIO

SIGMA REVISION 1909

Presionar brevemente cualquier tecla.

El intervalo de servicio le informa cuando el rendimiento del kilometraje ha sido alcanzado y cuando será la próxima inspección en la bicicleta. El intervalo de servicio sólo puede ser ajustado por su distribuidor oficial. Luego de alcanzar el rendimiento del kilometraje aparece en la pantalla REVISION.

Presionando una tecla cualquiera desaparece esta indicación.

7 FUNCIONES GENERALES

7.10 MoDo DE tRANSPoRtE

En el caso de un transporte sobre el soporte de bicicletas o en el coche (si el soporte está encajado), el BC 1909 HR es colocado por el sensor de movimiento integrado en el llamado modo de transporte. En la pantalla aparece TRANSPORTE.

Para abandonar este modo deberá presionar brevemente cualquier tecla.

SIGMS TRANSPORT 1909

Presionar brevemente cualquier tecla.

7.11 INtERFAZ DEL oRDENADoR

EL BC 1909 HR es compatible con los ordenadores. Luego de adquirir el SOFTWARE SIGMA DATA CENTER y su estación de conexión (N° de art.: 00432), podrá descargar sin problemas y de manera rápida los valores totales y diarios en su ordenador usual. Además podrá ajustar fácil y rápidamente su BC 1909 HR.

EL BC 1909 HR puede ser equipado posteriormente con un soporte universal unido al cable sólo para medir la velocidad (la frecuencia de pedaleo y la correa pectoral permanecen sin cables). N° de art.: 00433

8.2 CAMBIO DE BATERÍAS

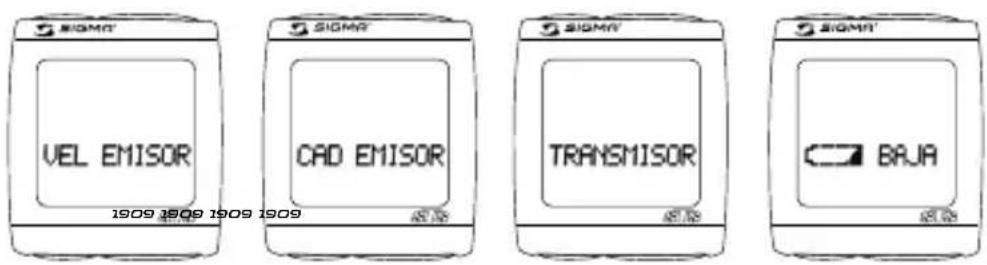

El cambio de baterías de la cabeza del ordenador y del emisor (velocidad, frecuencia de pedaleo y/o correa pectoral) se visualizan en la pantalla. Luego del cambio de la batería se debe ingresar nuevamente la hora.

Cabeza del ordenador:

25 26

→ Abrir la tapa con una herramienta.
→ Observar la polaridad. Ver el lado positivo de la batería.
→ Si el anillo de junta estuviera suelto, volver a colocarlo.
→ Cerrar la tapa con una herramienta.

Emisor:

→ Abrir la tapa con una herramienta.
→ Quitar la batería de la tapa.
→ Observar la polaridad.
→ Colocar una batería nueva en la tapa.
→ Cerrar la tapa con una herramienta.

27 28 29 30 31 32

Batería:

Cabeza del ordenador: Batería botón de litio CR 2450

Emisor: Batería botón de litio CR 2032

Vida útil de la batería:

Cabeza del ordenador: Aprox. 1 año*

Emisor: Aprox. 1 año*

* con una utilización de una hora diaria

8.3 SOLUCIÓN DE PROBLEMAS

Ninguna indicación de velocidad presente

→ ¿Está el ordenador correctamente colocado en el soporte?
→ ¿Ha comprobado que los contactos no estén oxidados/corroídos?
→ ¿Ha controlado la distancia entre el imán y el transmisor (máx. 12 mm)?
→ ¿Ha verificado que el imán esté magnetizado?
→ ¿Ha verificado el estado de las baterías del transmisor de velocidad?

No hay indicación de la frecuencia de pedaleo

→ ¿Ha controlado la distancia entre el imán y el transmisor (máx. 12 mm)?
→ ¿Ha verificado que el imán esté magnetizado?
→ ¿Ha verificado el estado de las baterías del transmisor?

No hay indicación de pulso

→ ¿Están los electrodos suficientemente húmedos?
→ ¿Ha controlado el estado de las baterías?

No hay indicación en el display

→ ¿Ha verificado el estado de las baterías del BC 1909 HR?
→ ¿Está la batería colocada correctamente (+hacia arriba)?
→ ¿Se encuentran en buen estado los contactos de la batería (con cuidado tras doblado)?

Indicación de velocidad incorrecta

→ ¿Hay 2 imanes montados?
→ ¿Está correctamente posicionado el imán (paralelo al transmisor y centrado respecto del mismo)?
→ ¿Está ajustada correctamente la circunferencia de la rueda?
→ ¿Está montado el transmisor en la bicicleta correcta (bicicleta I o bicicleta II)?

Indicación en el display negra/borrosa

→ ¿La temperatura es muy alta (> 60°C) o muy baja (< 0°C)?

No hay sincronización

→ ¿Ha controlado la distancia entre el imán y el/los transmisor/es?
→ ¿Está/n las baterías del/ los transmisor/es descargada/s?
→ ¿Ha verificado el alcance del transmisor correspondiente?
→ Si utiliza un dínamo de buje modifique la posición del transmisor.

Indicación "TOO MANY SIGNALS"

→ Incremente la distancia respecto de los otros sensores y presione una tecla cualquiera.

8.4 GARANtíA

Nos responsabilizamos ante nuestra correspondiente parte contratante por los defectos según las disposiciones legales. Las pilas no están incluidas en la garantía.

SIGMA Elektro GmbH

El fabricante se reserva el derecho de realizar modificaciones técnicas.

Las pilas pueden ser devueltas después del uso.

INHOUD

7.12 Suporte universal ligado por cabos 165

Computador de ciclismo BC 1909 HR

Cinto torácico STS, inclusive cinco elástico

→ Suporte de guiador

7.7 SMAZÁNÍ ZOBRAZENÍ
