MANUAL DE USUARIO 76156 MEDISANA

ES Módulo de termómetro por infrarrojos

Instrucciones de manejo ¡Por favor lea con cuidado!

NL Infrarood thermometermodule

ES Instrucciones de manejo

Descripción del sistema ...... 2 ES

Índice 3 ES

1 Leyenda 4 ES
2 Indicaciones de seguridad .... 6 ES
3 Informaciones interesantes .. 11 ES
4 Puesta en funcionamiento .. 15 ES
5 Aplicación 19 ES
6 Generalidades 30 ES
7 Garantía 34 ES

GB Instruction Manual

Por favor, despliegue esta hoja y déjela desplegada para orientarse rápidamente.

① Toma de conexión de su iPhone / iPod touch / iPad
2 Conector de su módulo ThermoDock para conexión con iPhone / iPod touch / iPad
3 Módulo de medición de temperatura de infrarrojos ThermoDock
4 Sensor de temperatura para medición sin contacto
5 Iluminación

Descripción del sistema 2

Índice 3

1 Leyenda 4

2 Indicaciones de seguridad

2.1 Lo que debería observar explícitamente 6

2.2 Indicaciones sobre el software VitaDock (App) ..... 10

3 Informaciones interesantes

3.1 Volumen de suministros y embalaje 11

3.2 Datos útiles sobre la medición de la temperatura con el sistema ThermoDock 12

¿Qué es la fiebre? 12

Medición de la temperatura de forma rápida y fiable 13 Temperatura de objetos con modo en vivo ..... 13

3.3 Particularidades de ThermoDock 13

4 Puesta en funcionamiento

4.1 Instalación del software VitaDock® (App) ..... 15

4.2 Configuraciones 16

5 Aplicación

5.1 Indicaciones sobre la medición de la temperatura ... 19

5.2 Medir la temperatura corporal 21

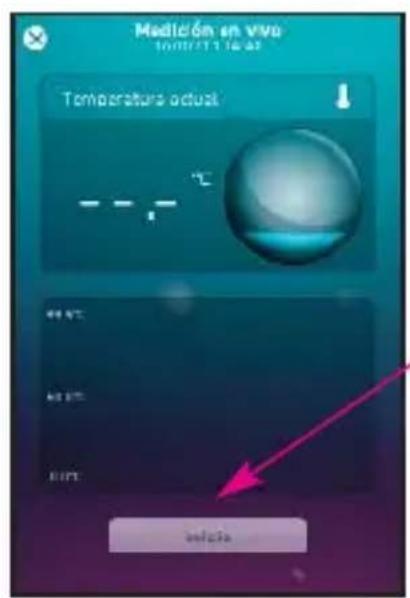

5.3 Medición de temperatura de objetos con modo en vivo 24

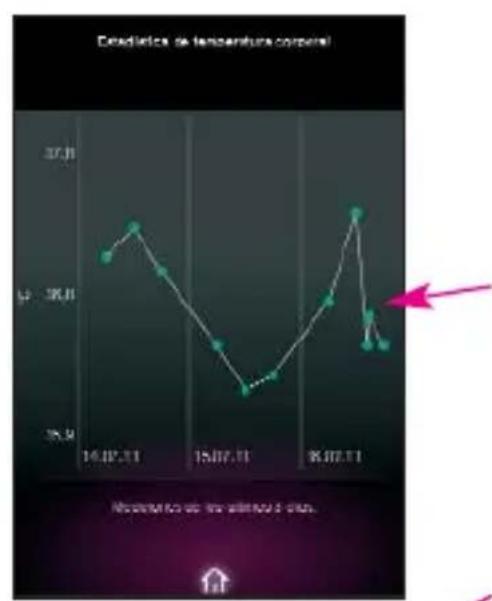

5.4 Consulta de resultados de prueba - Estadística ... 25

5.5 Consulta de resultados de prueba - Diario 26

5.6 Exportación de datos de temperatura 27

5.7 Añadir otros perfiles de usuario 28

5.8 Eliminar perfiles de usuario 29

6 Generalidades

6.1 Mensajes de error 30

6.2 Limpieza y cuidado 31

6.3 Directrices y normas 32

6.4 Indicaciones para la eliminación 32

6.5 Datos técnicos 33

7 Garantía

7.1 Condiciones de garantía y reparación 34

Estas instrucciones forman parte de este aparato. Contienen información importante relativa a la puesta en funcionamiento y manejo. Lea estas instrucciones en su totalidad.

Si no se respetan estas instrucciones se pueden producir graves lesiones o daños en el aparato.

ADVERTENCIA

Las indicaciones de advertencia se deben respetar para evitar la posibili-dad de que el usuario sufra lesiones.

ATENCIÓN

Estas indicaciones se deben respetar para evitar posibles daños en el aparato.

NOTA

Estas indicaciones le ofrecen información adicional que le resultará útil para la instalación y para el funcionamiento.

Número de LOTE

Número de producto

Número de serie

Clasificación del aparato: Tipo BF

Fabricante

Fecha de fabricación

Este dispositivo cuenta con la marca CE (marca de conformidad) "CE 0483".

¡NOTAS IMPORTANTES! ¡CONSERVAR SIN FALTA!

Antes de utilizar el aparato, lea detenidamente las instrucciones de manejo, especialmente las indicaciones de seguridad; guarde estas instrucciones para su consulta posterior.

Si cede el aparato a terceras personas, entregue también estas instrucciones de manejo.

Indicaciones de seguridad

2.1 Lo que debería observar explícitamente

Uso de acuerdo con las disposiciones

• El módulo está concebido para medir la temperatura corporal de las personas y la temperatura de líquidos, de superficies y del ambiente.
• Se utiliza en combinación con dispositivos Apple (iOS 3.0 o superior) (iPhone 3G, 3GS, 4G / iPod touch de 2^a , 3^a y 4^a generación / iPad / iPad 2).

Contraindicaciones

• El sistema no es apto para medir la temperatura de recién nacidos dentro de los primeros 100 días.

• No es apto para niños menores de tres años que tengan un sistema inmunitario débil o que reaccionen de forma grave ante la aparición o no aparición de fiebre.

• No use el sistema cerca de fuentes emisoras potentes, como por ejemplo aparatos de microondas u onda corta.

• Para medir sin problemas con ThermoDock, conserve una distancia mínima de aprox. 30 cm con respecto a otros dispositivos móviles.
• Utilice el aparato sólo según su uso previsto descrito en las instrucciones de manejo.
• Si utiliza el aparato para otro fin que no sea su uso previsto perdería el derecho de garantía.
• El aparato no ha sido determinado para su uso comercial.
• El uso de este sistema de termómetro no sustituye la visita al médico.
• Antes de medir la temperatura, las personas y el módulo de termómetro deben haber estado durante por lo menos los últimos 30 minutos en un entorno que no haya sufrido oscilaciones de temperatura.
• Este módulo no está concebido para ser utilizado por personas (niños incluidos) con capacidad física, sensorial o psíquica disminuida o que no tengan la expe-

riencia ni los conocimientos necesarios para usarlo, a no ser que sean vigilados por una persona responsable de su seguridad que les dé instrucciones de cómo manejarlo.

- Los niños deben estar vigilados para asegurarse de que no utilicen el aparato como juguete.

- La temperatura del área de la frente y las sienes difiere de la temperatura interna del cuerpo que se mide, por ejemplo, en la boca o en el recto. Una enfermedad febril puede tener en un primer estadio un efecto vasoconstrictor que enfría la piel. En tal caso, la temperatura medida con el ThermoDock puede ser extraordinariamente baja. Si el resultado no concuerda con el estado del paciente o si es inusitadamente baja, repita la medición cada 15 minutos. Como control, puede usted también medir la temperatura corporal con un termómetro convencional adecuado para la medición oral o rectal.

- En los siguientes casos se recomienda una medición de control con un termómetro convencional:

- Si la temperatura medida es extraordinariamente baja.

- Si el usuario utiliza el aparato por primera vez o si todavía no se ha familiarizado con el uso correcto.

- La superficie de la piel de los bebés reacciona con mucha rapidez a la temperatura ambiente. Por ello, no les mida la temperatura con el ThermoDock durante o después de la lactancia, ya que puede ser que entonces la temperatura de la piel sea más baja que la temperatura interna del cuerpo.

- Por favor no intente reparar el aparato usted mismo en caso de avería o fallos, ya que de lo contrario per

dería cualquier derecho a garantía. Consulte con su comercio especializado y deje llevar a cabo reparaciones exclusivamente por estaciones de servicio autorizadas.

• No utilice un termómetro averiado.
• No abra el aparato, pues contiene piezas pequeñas que podrían tragar los niños.
• No utilice el sistema de termómetro en un entorno húmedo.
• No sumerja el módulo de termómetro en agua ni en cualquier otro líquido. No es estanco.
• Para la limpieza siga las indicaciones dadas en el apartado "6.2 Limpieza y cuidado", página 31.
• No sacuda ni golpee el módulo ThermoDock. No deje caer el aparato.
• Proteja el aparato de la radiación directa del sol, de temperaturas extremadamente altas o bajas, de suciedad y de polvo.
• No utilice el módulo si no funciona de forma correcta, si se ha caído al suelo o al agua o si está dañado.

2.2 Indicaciones sobre el software VitaDock (App)

- Asegúrese de que su dispositivo Apple funcione con la última versión del sistema operativo. En las instrucciones de empleo de su aparato Apple encontrará indicaciones sobre las actualizaciones de software.

- Asegúrese de que su software VitaDock (App) se actualice regularmente. En las instrucciones de empleo de su aparato Apple encontrará indicaciones sobre las actualizaciones de Apps.

- Los usuarios deberían establecer un bloqueo de contraseña en las configuraciones del aparato y proteger con contraseña sus perfiles de usuario en Vitadock.

- La App muestra una ventana de advertencia en caso de que se cambien las configuraciones. Para que los cambios sean efectivos se debe aceptar el mensaje de advertencia.

- Para un funcionamiento correcto es necesario que el dispositivo Apple tenga carga suficiente. Los usuarios deberían tener una fuente de alimentación o un cargador a mano.

- Asegúrese de que dispone siempre de suficiente capacidad de almacenamiento para guardar los datos de medición en su dispositivo Apple.

- Si recibe una llamada o un SMS durante una medición, ésta se interrumpirá por motivos de seguridad. Si desea impedir la interrupción de sus mediciones, le recomendamos que cambie su iPhone al modo avión.

¡Muchas gracias!

Muchas gracias por su confianza y felicitaciones.

Con el módulo de termómetro de infrarrojos ThermoDock ha adquirido un producto de calidad de MEDISANA. Descubra una nueva dimensión de gestión de la temperatura. Mida la temperatura de manera flexible y en todas partes con su iPod, iPhone o iPad.

Con el fin de poder alcanzar los resultados deseados y de disfrutar por mucho tiempo de su ThermoDock MEDISANA le recomendamos observar detenidamente las siguientes indicaciones en relación con el uso y el mantenimiento del aparato.

3.1 Volumen de suministros y embalaje

Compruebe primero si el aparato está completo y si no presenta daño alguno. En caso de dudas, no ponga el aparato en funcionamiento y diríjase a su proveedor o punto de atención al cliente.

El volumen de entrega comprende:

• 1 MEDISANA Módulo de termómetro por infrarrojos
• 1 Estuche de transporte
• 1 Instrucciones de manejo

El embalaje es reutilizable o puede reciclarse. Deshága-se del material de embalaje que no se necesite, siguiendo las normas pertinentes. Si al desembalar observara algún daño causado durante el transporte, póngase inmediatamente en contacto con el comerciante.

ADVERTENCIA

¡Asegúrese de que los plásticos de embalaje no caigan en manos de niños! ¡Existe el peligro de asfixia!

3.2 Datos útiles sobre la medición de la temperatura con el sistema ThermoDock

¿Qué es la fiebre?

La temperatura corporal normal es de 36 °C a 37,5 °C. Dependiendo de la hora del día y del estado corporal, por ejemplo durante la menstruación, es normal que existan oscilaciones de la temperatura. Si la temperatura corporal sobrepasa sin embargo los 38 °C se considera como fiebre.

A menudo la fiebre aparece durante procesos infecciosos y esto es una señal de que el sistema de defensas del cuerpo trabaja intensamente. Esta reacción natural del cuerpo a agentes patógenos exteriores debe ser sin embargo controlada regularmente. Si la fiebre sobrepasa los 39 °C y no baja después de haber transcurrido de 1 a 2 días debe consultar inmediatamente con un médico.

A menudo se sufre cansancio, dolor de las articulaciones, frío y escalofríos cuando se tiene fiebre. El desarrollo de la enfermedad puede ser controlado de forma óptima si se mide la temperatura de 2 a 3 veces diarias en intervalos de 4 a 6 horas.

La medición se debe realizar siempre en el mismo lugar y se debe tomar siempre en la misma parte del cuerpo. Si se ha de medir la fiebre en varios días consecutivos, se debe hacer siempre a aproximadamente la misma hora para que los resultados sean comparables.

Medición de la temperatura de forma rápida y fiable

El sistema de termómetro de infrarrojos ThermoDock de MEDISANA permite medir con precisión la temperatura corporal sin contacto con el cuerpo (aprox. a una distancia de 5 cm). La medición se realiza a la altura de la ceja recorriendo la zona que va de la frente a la sien. Se mide el valor de la energía allí emitida y se transforma en un valor de temperatura. El resultado de la medición se muestra durante aprox. 2 segundos en la pantalla del dispositivo Apple conectado. Así se puede medir, por ejemplo, la temperatura de bebés sin tener que molestarles mientras duermen.

Temperatura de objetos con modo en vivo

Además de medir la temperatura corporal, el Thermo-Dock de MEDISANA también se puede utilizar para medir la temperatura de un objeto (por ejemplo, temperatura ambiente, líquidos o superficies). Es posible realizar una medición de este tipo en un margen que va de los 0 a los 100 °C.

En el modo en vivo se puede medir la temperatura de diversos objetos. Siempre se mostrará la temperatura actual en un diagrama de curvas. Cuando salga del modo en vivo se mostrará la última temperatura medida.

3.3 Particularidades de ThermoDock

El sistema de medición ThermoDock ha sido diseñado para que pueda ser utilizado de manera sencilla, regularmente y en cualquier sitio. El sistema de medición está concebido para el uso individual y el control activo de la temperatura de las personas.

Su sistema de medición de temperatura ThermoDock de MEDISANA consta de dos componentes: el módulo de medición de temperatura de infrarrojos ThermoDock y el software VitaDock (App). Estos componentes han sido creados especialmente para interactuar entre sí y se ha probado su calidad para proporcionar resultados de pruebas exactos.

Sólo el uso correcto del sistema puede garantizar resultados de pruebas exactos.

Mediante el software VitaDock (App), los datos generados por el módulo ThermoDock se transmiten al dispositivo Apple conectado.

VitaDock App permite que el usuario guarde, visualice y analice los datos de medición.

Además, los datos de medición pueden enviarse por correo electrónico a otras personas.

NOTA

¡La App no proporciona diagnósticos ni recomendaciones de tratamientos!

4.1 Instalación del software VitaDock® (App)

MEDISANA establece con VitaDock nuevos estándares de salud móvil.

VitaDock App, la aplicación central de software para la visualización y evaluación de valores vitales y de salud, incluye el software para:

• el módulo de termómetro de infrarrojos ThermoDock®
• el módulo de medición de la presión arterial y del pulso CardioDock®
• el módulo de medición de glucemia GlucoDock®
• la balanza de análisis corporal TargetScale

Las aplicaciones de software GlucoDock, ThermoDock y TargetScale sólo funcionan por completo si se utilizan los módulos o la balanza correspondientes.

Para utilizar su nuevo módulo de medición de la presión arterial CardioDock para iPod touch y iPhone deberá instalar la App gratuita VitaDock.

Puede descargarlo desde el App Store de Apple e instalarlo.

Para descargar el software necesitará una ID de Apple con dirección de correo electrónico y contraseña, así como también una conexión activa de Internet. La descarga del software puede suponer el pago de tarifas telefónicas.

• Para buscar el software VitaDock (App) en el App Store, utilice el criterio de búsqueda "VitaDock".
• Una vez que el software se haya instalado correctamente, aparece el nuevo símbolo "VitaDock" en su dispositivo.

4.3 Configuraciones

Antes de la primera puesta en funcionamiento

Controle las configuraciones de fecha y hora de su iPod touch o iPhone. La hora y la fecha son importantes para la evaluación de los resultados de medición.

Inicie ThermoDock pulsando sobre el símbolo La pantalla muestra brevemente la imagen de inicio "Vita Dock" y a continuación cambia automáticamente a Consulta de datos personales.

Configuraciones personales introduzse un dirlos personales para complet introduzse su nombre y apellidos Julia Suzhi Sale Score Inocclusion Line.mio Fecha de fecha... 15 de junio de 18/06 Unidad cm Place - Palp... Alfon 157 cm Axige una contraste a su parti guardar

En total se pueden configurar 4 perfiles de usuario en VitaDock.

En el primer perfil de usuario usted puede ingresar sus datos personales. Pulsando en el campo de texto correspondiente se abre el campo de teclado mediante el cual se pueden editar los datos.

De manera opcional se puede activar una contraseña para el uso de VitaDock App.

Pulse para ello sobre el campo de texto "Contraseña" y establezca una contraseña. Se le solicitará que la ingrese nuevamente para confirmarla.

Si activa la función de contraseña, deberá ingresarla cada vez que inicie la App.

Obtenga más información en las páginas 28-29.

Configuraciones de "ThermoDock"

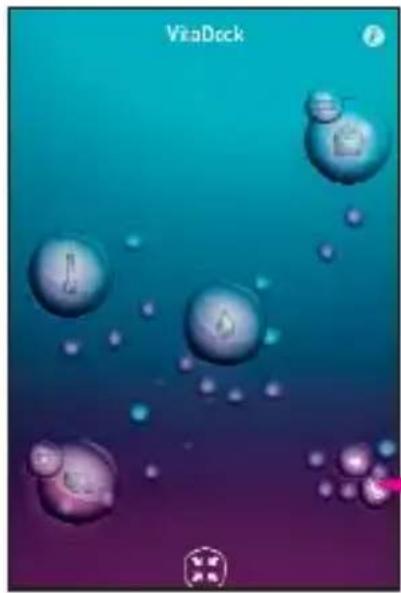

Después de guardar sus datos accederá al universo VitaDock.

Pulse el símbolo "Configuración".

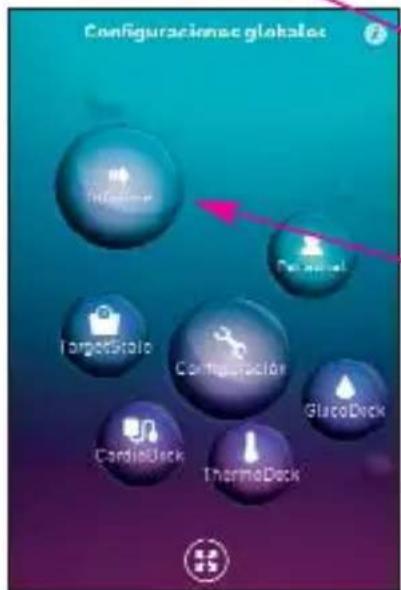

Configuracionac globales Intertel Parcial TargetScale Configuration GlaceDock CardieDock ThermeDock

Pulse el símbolo „ThermoDock“.

Configuraciones de ThermoDeck Unidad para temperatura C Eólica aquí una valoras meta de temperatura. colanda unidados Temperatura (°C) 36,0 87,5 guardar

Seleccione: Unidad de medida de temperatura en Celsius o Fahrenheit. Para el valor deseado de temperatura pueden utilizarse valores estándar o propios definidos individualmente. Los valores estándar son: 36,0 - 37,5 °C (96,8 - 99,5 °F). Guarde sus datos

Configuraciones globales Inventory Personal TargetScale Configuration GlaceDock Cardboard ThermoDock

"Zoom"

Después de establecer todas las configuraciones de ThermoDock, usted podrá ampliar y desplazar las pantallas para acceder a las aplicaciones individuales (ThermoDock, GlucoDock, CardioDock y TargetScale). Al pulsar sobre el símbolo se ingresa directamente al programa.

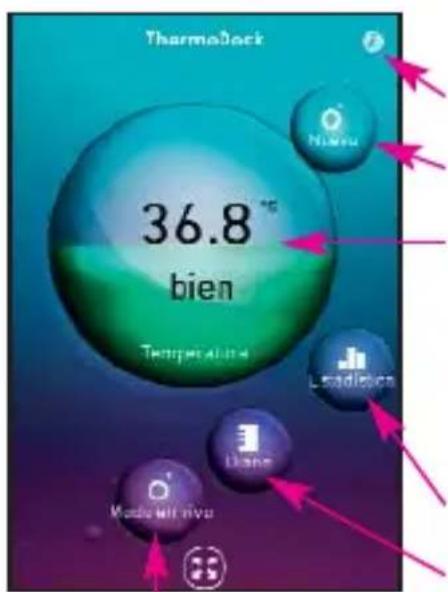

Thermoclock 36.8 °C bien Temperature Altered Niveau Lemolence Uran Machouin vivo

Pantalla „ThermoDock“

Pie de imprenta

Nueva medición (página 21)

Resultado de la última medición Visualización cromática y comentario sobre el resultado de medición (más información a partir de la página 23)

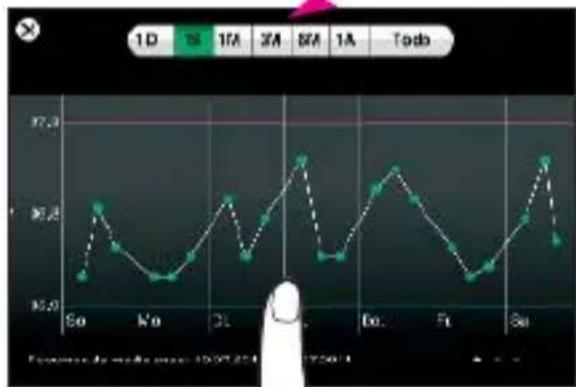

Estadística térmica (página 25)

Diario térmico (página 26)

Modo en vivo (página 24)

Pie de impreta MEDICANA AG JürgelbergsteRe 18 41400 Neuera, Allematics Telefon [phone] / 36 68.0 Telefon [phone] / 36 68.0 Mail [e-mail] Internet www.medicare.de www.vibroch.de Vencier de VilaDock, 0:163 Nimenu de gerio de umbaly GlucoDock: 📄 05W0000028 ThermoDock: 📄 2011/100041 CardioDock: 📄 2011/200022 CP0-63 Adapter

Pantalla „Pie de imprenta“

Cuando se añade un módulo de VitaDock, en el pie de imprenta aparece el número de serie del módulo.

Aquí se muestran y se guardan los números de serie de todos los módulos utilizados con VitaDock.

5.1 Indicaciones sobre la medición de la temperatura

Antes del uso

- Adaptación del termómetro a la temperatura ambiente:

Para poder realizar una correcta medición de la temperatura corporal, ThermoDock debe ajustarse a su temperatura ambiente. Esto sucede automáticamente. No obstante, ThermoDock necesita cierto tiempo para adaptar su propia temperatura a la temperatura ambiente. Este tiempo depende de la diferencia de temperatura y puede superar los 30 minutos. Las mediciones sólo son precisas si se ha adaptado la temperatura.

INDICACIONES

para obtener mediciones precisas:

• Antes de medir la temperatura, las personas y el termómetro deben haber estado durante por lo menos los últimos 30 minutos en un entorno que no haya sufrido oscilaciones de temperatura.
• No realice ninguna medición mientras esté amamantando a un bebé ni inmediatamente después.
• No utilice el termómetro en un entorno húmedo.
• No beba ni coma y evite cualquier esfuerzo físico inmediatamente antes de tomarse la temperatura o mientras se la está tomando.
• Limpie la zona en la que se vaya a tomar la temperatura y retire pelo o sudor antes de poner el sensor en la posición de medición.

→

INDICACIONES

para obtener mediciones precisas: (continuación)

• No retire el termómetro de la zona de medición hasta que no suene el pitido que confirma el final de la medición.
• Si el sensor se ensucia durante o después de una medición, límpielo con un bastoncillo humedecido con alcohol de limpieza antes de guardarlo para el siguiente uso.
  • Realice las mediciones de temperatura siempre en el mismo lugar, pues los resultados varían según el entorno.

• En los siguientes casos se recomienda una medición de control con un termómetro convencional:

• Si la temperatura medida es extraordinaria- mente baja.

• En bebés menores de 100 días.
• En el caso de niños menores de tres años que tengan un sistema inmunitario débil o que reaccionen de forma grave ante la aparición o no aparición de fiebre.
• Si el usuario utiliza el aparato por primera vez o si todavía no se ha familiarizado con el uso correcto.

El termómetro ha sido clínicamente probado y también ha sido comprobado en cuanto a seguridad y precisión si se utiliza conforme a estas instrucciones.

5.2 Medir la temperatura corporal

VitaDock Editor Seleccione un perfil de accesoría Jack Smith Juice Smith Nueva cuenta

Para evitar que se produzcan fallas a causa de llamadas o SMS entrantes, se recomienda poner el iPhone en modo avión.

1. El modo de medición de la temperatura de su ThermoDock puede activarse de dos maneras:

a) Plug & Play: Inserte el módulo ThermoDock en el dispositivo Apple encendido. Seleccione el perfil de usuario e ingrese la contraseña segúnsea necesario. VitaDock App se inicia automáticamente en modo de medición de la presión arterial.

b) Inicio manual: Inicie VitaDock App. Seleccione el perfil de usuario e ingrese la contraseña según sea necesario. Aparece el universo VitaDock.

Pulse sobre la aplicación "ThermoDock" y sobre el símbolo "Nuevo". Se abre la ventana "Nueva medición – Paso 1". Se le solicitará que conecte el módulo ThermoDock (o que ingrese el valor manualmente).

Inserte el dispositivo Apple en el módulo ThermoDock.

Nueva medición - Paso 1 Cunezar TierraDock Puede ingresar datos aquí manualmente. ingresar datos manualmente

Usted puede ingresar el valor de medición manualmente si utiliza un termómetro convencional.

Incliner medicales Suziarga el termómetro e la altura... inclico

1. En cuanto el sistema ThermoDock está activo, en el ThermoDock se enciende una luz LED azul.

2. La medición de la temperatura comienza de inmediato después de pulsar la tecla "Inicio" en la pantalla; simultáneamente se escucha una señal. Inmediatamente después de pulsar la tecla "Inicio", coloque el ThermoDock a una distancia de aprox. 5 cm desde el medio de la frente hasta la sien.
   El módulo registra la temperatura en la frente o en la sien y la transforma en un valor de medición.

3. Cuando concluye la medición se escucha una señal. El valor de medición aparece en pantalla después de aprox. 2 segundos.

Medición de temperatura 17/08/11 15:55 36.7° bien Comentarios guardar

• Mensaje "normal" y color verde: el valor de medición está dentro de lo esperado (ver "Configuraciones de ThermoDock").
• Mensaje "alta" y color rojo: el valor de medición está por encima de lo esperado.
• Mensaje "baja" y color azul: el valor de medición está por debajo de lo esperado.

Pulse el campo "Comentarios" para abrir el campo de entrada de notas acerca de la medición.

Comentarios Seleciones actividades Estado de ánimo Acto del rate guardar

5. Observaciones opcionales:

• Actividad (malo, calma, actividad normal, deporte)
• Estado de ánimo
• Notas

Las observaciones se presentan en la estadística y en el diario.

5.3 Medición de temperatura de objetos con modo en vivo

Con el modo en vivo se puede medir la temperatura de diversos objetos.

Medición en vivo 10:00/11:16:42 Temperatura actual → → → → → → → →

Pulse el icono de modo en vivo Inicie la medición y mantenga el ThermoDock a una distancia de aprox. 5 cm con respecto a los objetos.

Medición en vivo 10/07/11 14:45 Temperatura actual 33.0°C pavada

Cuando salga del modo en vivo se mostrará la última temperatura medida.

El curso de la temperatura se mostrará en un diagrama de curvas.

5.4 Consulta de resultados de prueba - Estadísticas

Los resultados de pruebas pueden visualizarse en cualquier momento sin necesidad de conectar el ThermoDock. Toque los símbolos de "Estadística" o "Diario" para acceder a los resultados de prueba del perfil de usuario activo.

Estadística

Pulse el símbolo de ESTADISTICA para acceder a los resultados de pruebas de los últimos 3 días correspondientes al perfil de usuario activo.

Gire el dispositivo 90° y pulse el campo correspondiente para acceder a los demás resultados de pruebas:

1 día, 1 semana, 1, 3, 6 meses, 1 año o todos.

Desplace la pantalla hacia la izquierda para ver el resumen total: visualización de estado de ánimo y actividad.

5.5 Consulta de resultados de prueba - Diario

Diario de ThermoDock 2 / 92 36.8° bicn 17/08/11 13:06

Diario Thermo

Pulse el símbolo "Diario" para cargar el diario del perfil de usuario activo.

Se muestran los valores de medición junto con los comentarios.

Gire su dispositivo 90° y pulse sobre la flecha para hojear el diario.

5.6 Exportación de datos de temperatura

ThermoDock 36.8 °C bien Temperature Niveau Lstation Lane Mode reserve

Usted cuenta con la posibili- dad de enviar por correo electrónico (por ejemplo, a su médico) los informes mensuales correspondientes al perfil de usuario activo. Para poder enviar un correó electrónico / E-mail, hay que activar esa función. La función se encuentra en el modo de empleo de su iPhone / iPod touch / iPad. Desde la pantalla ThermoDock pulse el símbolo arrastre la pantalla hasta "Configuraciones globales".

Configuracionae globales Master TargetStole Configuration GlaceDeck CardieDeck ThermeDeck

Pulse el símbolo "Informe" para visualizar los informes mensuales.

Informe de VinaDock julio 2011 reduardo 2 de julio de 2011 18:00 36.3 °C 12:00 37.1 °C 08:00 36.8 °C liverue 1 de julio de 2011 19:00 37.3 °C Emstar informa

Pulse las flechas para acceder al mes anterior o al siguiente.

Arrastre la pantalla hacia arriba y abajo para ver los días del mes.

Pulse "Enviar informe" para enviar los datos por correo electrónico.

5.7 Añadir otros perfiles de usuario

Configuraciones personales introduzse una dellos personales para complet introduzse su nombre y apellidos Jules Smith Sales 80x10 inoculars Lunch Presta de julio 15 de junio de 18/16 Unidad cm Plan - Pulp Altuo 167 cm Asigne una contrasada a su partti guardar Usted t crear h usuario VitaDo a) Pue de u Vita b) Puls con y sal actu "Sa

Usted tiene la posibilidad de crear hasta 3 perfiles de usuario adicionales en VitaDock App.

Para ello existen dos métodos:

a) Puede crear un nuevo perfil de usuario al inicio de Vitadock App.
b) Pulse el símbolo de configuraciones personales y salga del perfil de usuario actual tipeando sobre "Salir".

VitalDock Editor Selecione un perfil de uscener Jack Smith Julie Smith Nueva cuenta

Una vez que haya salido de su perfil de usuario podrá crear otro perfil de usuario en la pantalla siguiente.

Para ello pulse el campo "Nuevo perfil de usuario"

A continuación podrá crear otro perfil de usuario.

5.8 Eliminar perfiles de usuario

Reinicie Vita su perfil de u Pulse "Editar Junto al perf aparece la pr eliminar el p Pulse "Borra perfil de usu VitaDock Editor Selección un perfil de cueros Jack Smith Berrar Julie Smith Berrar El perfil de u aparece en g un plazo de posibilidad o nueva cuenta

Reinicie VitaDock App o cierre su perfil de usuario.

Pulse "Editar".

Junto al perfil de usuario aparece la posibilidad de eliminar el perfil.

Pulse "Borrar" para eliminar el perfil de usuario.

El perfil de usuario eliminado aparece en gris. Dentro de un plazo de 14 días tiene la posibilidad de pulsar nueva-mente sobre el perfil de usuario borrado para reactivarlo.

Una vez transcurridos 14 días, el perfil de usuario se borrará definitivamente de la App.

¡Atención!

El perfil de usuario, todos los valores de medición y los comentarios se borrarán definitivamente. No existe ninguna posibilidad de recuperar estos datos.

6.1 Mensajes de error

Simbolo

I I sepultario de medicina en demacilado silo. Por favor, repita el proceso de medicina acceptor

Descripción

La temperatura medida es demasiado alta. En el display aparece la visualización „alto“ cuando el resultado es superior a 42,2 °C (modo cuerpo) o a 100 °C (modo objeto). La burbuja es de color rojo.

I I resultado de medición es demasado bajo. Por favor, repita el proceso de medición acceptar

La temperatura medida es demasiado baja. En el display aparece la visualización „bajo“ cuando el resultado es inferior a 34 °C (modo cuerpo) o a 0 °C (modo objeto). La burbuja es de color azul.

To temperature ambiente so demonstrate alin. I do postre product recalbide de mectoin reconnection. ¿I losee clementaire de lactore macate? canceler xceptar

La temperatura ambiente es demasiado alta. La temperatura ambiente es superior a 40 °C (modo objeto).

I a temperatura ambiente es demensado hope I ato podra produir resultados de medican informados. ¿Días continuerde lodos modo? canodar aceptar

La temperatura ambiente es demasiado baja. La temperatura ambiente está por debajo de: 16 °C (modo cuerpo) 5 °C (modo objeto)

ThermoDock se ha desconectado.

Inserte nuevamente el módulo. Si aparece nuevamente el mensaje de error, póngase en contacto con un punto de atención al cliente.

Batería con poca carga

Cargue la batería a más tardar cuando su capacidad esté por debajo de 20%.

6.2 Limpieza y cuidado

Su módulo de medición de la temperatura ThermoDock es un instrumento de precisión. Trátelo con cuidado para no dañar los circuitos electrónicos y para evitar fallas de funcionamiento. Si el módulo se utiliza conforme a estas instrucciones de uso, no requerirá mantenimiento ni calibraciones regulares.

El sensor es la parte más sensible del ThermoDock. Protéjalo para que no se ensucie ni se dañe.

Tenga en cuenta las siguientes instrucciones:

- Mantenga el módulo limpio y libre de polvo, de

humedad y de líquidos.

- Limpie el sensor con un bastoncillo de algodón humedecido en agua caliente o en alcohol iso-propílico al 70%.

- Asegúrese de que el módulo ThermoDock esté desconectado de su iPod touch / iPhone / iPad.

- Utilice un paño ligeramente humedecido (con agua y con un producto de limpieza no abrasivo) para limpiar la superficie del módulo. Utilice el aparato sólo después de haberlo secado completamente.

- No utilice nunca agentes de limpieza agresivos ni diluyentes, así como tampoco gasolina ni cepillos duros.

- Bajo ningún motivo rocíe el módulo con productos de limpieza.

- No sumerja el módulo en agua. Evite el ingreso de agua u otros líquidos al dispositivo. No es estanco. Después de limpiarlo seque el módulo con un paño sin pelusas.

- No almacene ni utilice este aparato en un recinto con una temperatura y humedad relativa del aire demasiado altas o demasiado bajas (véase “Datos técnicos”, página 33), bajo luz solar, en combinación con corriente eléctrica o en un lugar polvoriento.

• Después de cada uso guarde el módulo en el estuche de transporte adjunto.
• No guarde el módulo en vehículos, en cuartos de baño o en neveras.

6.3 Directrices y normas

Este sistema de termómetro cumple la directiva de las normativas comunitarias "93/42/CEE". Este dispositivo cuenta con la marca CE (marca de conformidad) "CE 0483".

CE 0483

El termometro cumple las especificaciones europeas EN 60601-1/ +A1/+A2, EN 60601-1-2, EN 12470-5 y ASTM E1965.

Compatibilidad electromagnética:

El sistema cumple las exigencias de la norma EN 60601-1-2 de compatibilidad electromagnética. Puede consultar a MEDISANA los detalles de estos datos medidos.

6.4 Indicaciones para la eliminación

Este módulo no se debe eliminar por medio de la recogida de basuras doméstica. Todos los usuarios están obligados a entregar todos los aparatos eléctricos o electrónicos, independientemente de si contienen substancias dañinas o no, en un punto de recogida de su ciudad o en el comercio especializado, para que puedan ser eliminados sin dañar el medio ambiente. Para más información sobre cómo deshacerse de su aparato, diríjase a su ayuntamiento o a su establecimiento especializado.

El embalaje es reutilizable o puede reciclarse. Deshágase del material de embalaje que no se necesite, siguiendo las normas pertinentes.

6.5 Datos técnicos

Nombre del producto : ThermoDock Módulo de termómetro por infrarrojos

Apto para : Dispositivos Apple

- iPhone 3G, 3GS, 4G

corriente : a través del dispositivo Apple conectado

Unidades de

medición : °Celsius o °Fahrenheit

Intervalo de : Modo corporal 34,0 °C - 42,2 °C

medición (93,2 °F - 107,9 °F)

(mediciones de Modo en vivo 0 °C - 100 °C

laboratorio) (32 °F - 212 °F)

Medición : a intervalos de 0.1 °C

Exactitud de medición : 34,0 °C - 35,9 °C: ± 0,3 °C (± 0,5 °F)

36,0 °C - 39,0 °C: ± 0,2 °C (± 0,4 °F)

39,1 °C - 42,2 °C: ± 0,3 °C (± 0,5 °F)

Duración de la medición : aprox. 4 segundos

Intervalo de tiempo

entre dos mediciones : al menos 5 segundos

Precisión de

repetición clínica : 0,19 °C

Alarma de fiebre en

caso de temperatura : > 37,5 °C (99,5 °F)

Capacidad de almacenamiento : depende de la capacidad de almacenamiento del dispositivo Apple conectado

Temperatura de

funcionamiento : Modo corporal 16 °C - 40 °C (60,8 °F - 104 °F)

Modo en vivo 5 °C - 40 °C (41 °F - 104 °F)

Temperatura de almacenamiento/

transporte : -25 °C - +55 °C (-13 °F - +131 °F)

Tamaño : aprox. 34 × 58 × 11 mm ( L x A x A )

Peso : aprox. 15 g

N° de Art. : 76156

EAN Code : 40 15588 76156 0 (negro)

Con vistas a mejoras de la calidad del producto, nos reservamos el derecho de introducir modificaciones técnicas y de diseño.

7.1 Condiciones de garantía y reparación

Le rogamos consulte con su distribuidor especializado o directamente con el centro de servicio técnico en caso de una reclamación. Si tuviera que remitirnos el dispositivo, le rogamos indique el defecto y adjunte una copia del recibo de compra.

En este caso, se aplicarán las siguientes condiciones de garantía:

1. Con relación a los productos de MEDISANA, se ofrece una garantía por un período de tres años a partir de la fecha de compra. En caso de una reclamación, la fecha de compra debe probarse mediante el recibo de compra o la factura.

2. Los defectos de material o de fabricación se eliminarán de forma gratuita dentro del período de garantía.

3. La aplicación de la garantía no conlleva una extensión del período de garantía, ni con respecto al dispositivo ni con respecto a los componentes sustituidos.

4. Esta garantía no cubre:

a. todos los daños causados por abuso, por ej. por incumplimiento del manual de uso;

b. los daños debidos a reparaciones o intervenciones por parte del comprador o terceros no autorizados;

c. los daños de transporte causados durante el transporte del domicilio del fabricante al consumidor o durante el envío al servicio técnico; d. componentes sometidos a un desgaste previsible, como la batería, artículos de uso único, etc.

1. Se excluye cualquier responsabilidad por los daños directos o indirectos causados por el dispositivo, aunque el daño en el dispositivo haya sido considerado como una reclamación justificada.

MEDISANA AG

Jagenbergstraße 19

41468 NEUSS

Alemania

Para asistencia técnica o consultas:
