MANUALE UTENTE 76156 MEDISANA

Istruzioni per l'uso Da leggere con attenzione!

IT Istruzioni per l'uso

Descrizione del sistema 2 IT

Indice 3 IT

1 Spiegazione dei simboli ..... 4 IT
2 Norme di sicurezza 6 IT
3 Informazioni interessanti .... 11 IT
4 Messa in funzione 15 IT
5 Modalità d'impiego ..... 19 IT
6 Varie 30 IT
7 Garanzia 34 IT

Aprire questa pagina e lasciarla aperta ai fini di un rapido orientamento.

① Ingresso dock dei vostri iPhone e iPod touch / iPad
2 Connettore ThermoDock per il collegamento all'iPhone / iPod touch / iPad
③ Modulo per la misurazione della temperatura a infrarossi ThermoDock
4 Sensore della temperatura per la misurazione della temperatura senza contatto
⑤ Luce

Descrizione del sistema 2

Indice 3

1 Spiegazione dei simboli 4

2 Norme di sicurezza

2.1 Precauzioni di assoluta importanza 6
2.2 Indicazioni relative al software 10

3 Informazioni interessanti

3.1 Materiale in dotazione e imballaggio 11
3.2 Valori degni di nota per la misurazione della temperatura con il sistema di misurazione ThermoDock .... 12 Cos'è la febbre? .... 12 Misurare la febbre in modo rapido e corretto! .... 13 Temperatura di oggetti con modalità Live .... 13

3.3 Particolarità di ThermoDock 13

4 Messa in funzione

4.1 Installazione del software App VitaDock® ....15
4.2 Impostazioni ....

5 Modalità d'impiego

5.1 Indicazioni relative alla misurazione della temperatura 19
5.2 Misura della temperatura corporea 21
5.3 Misurazione della temperatura di oggetti con la modalità Live 24

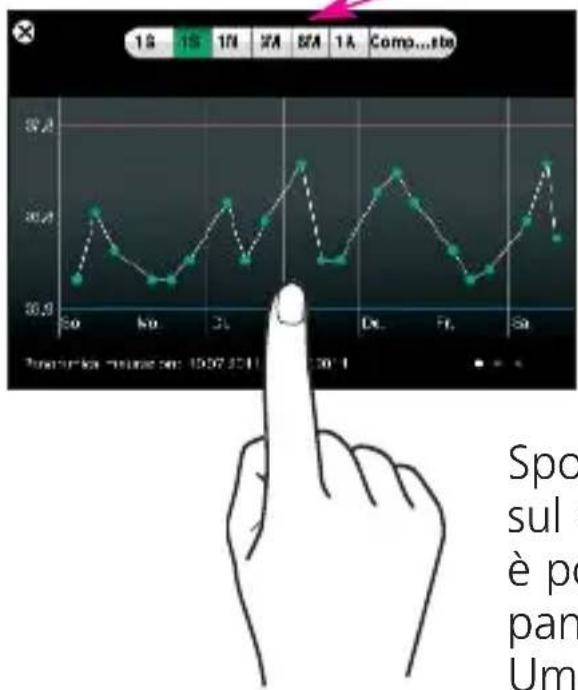

5.4 Richiamo dei risultati del test - Statistica 25
5.5 Richiamo dei risultati del test - Diario 26
5.6 Esportazione dei dati della temperatura 27
5.7 Inserimento di altri profili utente 28
5.8 Cancellazione dei profili utente 29

6 Varie

6.1 Messaggi di errore 30
6.2 Pulizia e manutenzione 31
6.3 Direttive e norme 32
6.4 Smaltimento 32
6.5 Dati tecnici 33

7 Garanzia

7.1 Condizioni di garanzia e di riparazione 34

Queste istruzioni per l'uso si riferiscono a questo apparecchio. Contengono informazioni importanti per la messa in funzione e l'uso. Leggere interamente queste istruzioni per l'uso.

L'inosservanza delle presenti istruzioni può causare ferite gravi o danni all'apparecchio.

AVVERTENZA

Attenersi a queste indicazioni di avvertimento per evitare che l'utente si ferisca.

ATTENZIONE

Attenersi a queste indicazioni per evitare danni all'apparecchio.

NOTA

Queste note forniscono ulteriori utili informazioni utili relative all'installazione o al funzionamento.

Numero LOT

Numero di prodotto

Numero di serie

Classificazione dell'apparecchio: Tipo BF

Produttore

Data di produzione

Questo apparecchio è dotato del marchio CE (marchio di conformità) "CE 0483".

NOTE IMPORTANT! CONSERVARE IN MANIERA SCRUPOLOSA!

Prima di utilizzare l'apparecchio, leggere attentamente le istruzioni per l'uso, soprattutto le indicazioni di sicurezza, e conservare le istruzioni per l'uso per gli impieghi successivi. Se l'apparecchio viene ceduto a terzi, allegare sempre anche queste istruzioni per l'uso.

Norme di sicurezza

2.1 Precauzioni di assoluta importanza

Impiego conforme alla destinazione

• Il modulo è costruito per rilevare oltre alla temperatura corporea, anche quella dei liquidi, delle superfici e dell'ambiente.
• È una sistema compatibile con dispositivi Apple (iOS 3.0 o superiori) (iPhone 3G, 3GS, 4G / iPod touch / iPad / iPad 2 della 2^a , 3^a , 4^a generazione).

Controindicazioni

• Il sistema non è adatto per misurare la temperatura a neonati nei primi tre mesi di vita.

• Per bambini al di sotto dei tre anni che hanno un sistema immunitario indebolito o che reagiscono in modo preoccupante alla comparsa, o alla non comparsa, di febbre.

• Non mettere in funzione il sistema in prossimità di trasmettitori forti ad es. apparecchi a microonde e onde corte.

• Per una misurazione corretta con ThermoDock, mantenere una distanza minima di ca. 30 cm dagli altri apparecchi mobili.
• Utilizzare l'apparecchio esclusivamente per gli scopi previsti e secondo le modalità riportate nelle istruzioni per l'uso.
• In caso di utilizzo improprio decade il diritto alla garanzia.
  • L'apparecchio non è destinato all'uso commerciale.
• L'utilizzo del presente sistema per termometro non costituisce un'alternativa a una visita medica.
• Prima di misurare la temperatura, le persone e il modulo per termometro devono restare almeno 30 minuti nello stesso ambiente.
• Questo apparecchio non deve essere mai maneggia-to da bambini, né utilizzato da persone con discapa-cità fisiche, sensoriali o intellettive o con esperienza insufficiente e/o carenza di competenze sempre che,

per la loro incolumità, non vengano assistiti da una persona competente o non vengano adeguatamente istruiti su come impiegare l'apparecchio.

- Assicurarsi e controllare che i bambini non giochino con l'apparecchio.

- La temperatura della fronte e delle tempie si differenzia dalla temperatura corporea interna che viene rilevata, ad esempio, mediante misurazione orale o rettale. Una malattia accompagnata da febbre può avere, nel primo stadio, un effetto vasocostrittore che raffredda la pelle. In questo caso la temperatura misurata con il ThermoDock può essere eccezionalmente bassa. Se il risultato non corrisponde con lo stato del paziente o è insolitamente basso, ripetere la misurazione ogni 15 minuti. Per controllare, è possibile misurare la temperatura corporea interna con un tradizionale termometro adatto per misurazioni orali o rettali.

- Nei seguenti casi si consiglia una misurazione di controllo con un termometro tradizionale:

- Se il risultato della misurazione è straordinariamente basso. - Se si adopera il termometro per la prima volta o se non si ha ancora preso confidenza con l'impiego corretto.

- La superficie della pelle dei neonati reagisce molto velocemente alla temperatura ambiente. Non effettuare quindi misurazioni con il ThermoDock durante o dopo l'allattamento, in quanto la temperatura cutanea può essere inferiore alla temperatura corporea interna.

- In caso di guasti o danneggiamenti non procedere da soli alla riparazione dell'apparecchio, perché ciò com-

porterebbe la decadenza di ogni diritto di garanzia. Rivolgersi al proprio rivenditore specializzato e fare eseguire le riparazioni esclusivamente presso i centri di assistenza tecnica autorizzati.

• Un apparecchio danneggiato non deve essere messo in funzione.
• Non aprire l'apparecchio. Contiene componenti di piccole dimensioni che potrebbero essere ingeriti dai bambini.
• Non utilizzare il sistema per termometro in ambienti umidi.
• Non immergere il modulo per termometro in acqua o in altro liquido. Non è impermeabile.
• Per la pulizia attenersi alle indicazioni al paragrafo "6.2 Pulizia e manutenzione", a pagina 31.
• Non scuotere il modulo ThermoDock. Non farlo cadere.
• Proteggere l'apparecchio dall'esposizione diretta del sole, da temperature troppo elevate o troppo basse, dallo sporco e dalla polvere.
• Non utilizzare il modulo se non funziona correttamente, se è caduto per terra o in acqua o se è danneggiato.

2.2 Indicazioni relative al software

- Assicuratevi che il vostro dispositivo Apple funzioni con il sistema operativo più recente. Per le indicazioni relative agli aggiornamenti del software, consultare le istruzioni per l'uso del vostro dispositivo Apple.

- Assicuratevi che il software App VitaDock venga aggiornato con regolarità. Per le indicazioni relative agli aggiornamenti delle app, consultare le istruzioni per l'uso del vostro dispositivo Apple.

- Si consiglia agli utenti di mettere un blocco con password alle impostazioni dell'apparecchio e di proteggere il profilo utente con una password.

- Una finestra con un avviso indica se sono state modificate le impostazioni. Prima che le modifiche diventino effettive è necessario confermare l'indicazione di avvertimento.

- Per un funzionamento corretto è necessario che il dispositivo Apple sia sufficientemente carico. Gli utenti dovrebbero avere a disposizione un alimentatore o la possibilità di caricare l'apparecchio.

- Assicuratevi che sul vostro dispositivo Apple ci sia sempre una sufficiente capacità di memoria per il backup dei dati misurati.

- Se durante una misurazione ricevete una chiamata o un SMS, per motivi di sicurezza la misurazione verrà interrotta. Se volete impedire che la misurazione in corso venga interrotta, vi consigliamo di commutare il vostro iPhone nella modalità Aereo.

Grazie!

Grazie per la fiducia accordataci e complimenti per la scelta!

Con il modulo termometro a infrarossi ThermoDock avete acquistato un prodotto di qualità MEDISANA. Sperimentate la gestione della temperatura in una nuova dimensione. Misurate la temperatura con grande flessibilità e ovunque vi troviate con il vostro iPod, iPhone o iPad.

Per raggiungere i risultati auspicati e per utilizzare al meglio il ThermoDock MEDISANA, raccomandiamo di leggere attentamente le seguenti indicazioni per l'uso e la manutenzione.

3.1 Materiale in dotazione e imballaggio

Verificare in primo luogo che l'apparecchio sia completo e che non vi siano segni di danni. In caso di dubbi non mettere in funzione l'apparecchio e rivolgersi al proprio rivenditore o al proprio centro di assistenza.

La confezione include:

• 1 modulo per termometro a infrarossi di MEDISANA
• 1 custodia per il trasporto
• 1 libretto d'istruzioni per l'uso

Le confezioni sono riutilizzabili o possono essere riciclate. Smaltire il materiale d'imballaggio non più necessario in conformità alle disposizioni vigenti. In caso di danneggiamenti dovuti al trasporto, mettersi immediatamente in contatto con il proprio rivenditore.

AVVERTIMENTO

Assicurarsi che i sacchetti d'imballaggio non siano alla portata dei bambini! Pericolo di soffocamento!

3.2 Informazioni sul rilevamento della temperatura corporea con il sistema di misurazione ThermoDock

Cos'è la febbre?

La nostra temperatura corporea normale si aggira tra i 36 °C e i 37,5 °C. A seconda dei momenti della giornata e dello stato fisico, ad es. durante il ciclo mestruale di una donna, è assolutamente normale che si verifichino delle oscillazioni. Se però la temperatura corporea sale oltre i 38 °C, si parla di febbre.

Spesso la febbre compare in caso d'infezioni ed è un segnale del fatto che il sistema immunitario lavora intensamente. Questa reazione naturale del corpo ad agenti patogeni esterni dovrebbe essere controllata regolarmente nel suo decorso. Se la febbre sale oltre i 39 °C e non cala dopo 1 o 2 giorni al massimo, bisogna assolutamente rivolgersi a un medico.

Una malattia che comporta uno stato febbrile è spesso accompagnata da stanchezza, dolori articolari, brividi di freddo e tremiti convulsi. Si può controllare meglio il decorso della malattia, se si misura la febbre da 2 a 3 volte al giorno a intervalli di 4/6 ore.

La misurazione dovrebbe avvenire sempre nello stesso luogo e sulla stessa parte del corpo. Se risultasse necessario misurare la febbre per molti giorni di seguito, effettuare i rilevamenti circa allo stesso orario, in modo da poter confrontare i risultati.

Misurare la febbre in modo rapido e corretto!

Grazie al sistema termometro a infrarossi ThermoDock di MEDISANA è possibile effettuare una misurazione della temperatura corporea precisa e senza contatto con il corpo (a una distanza di ca. 5 cm). La misurazione viene rilevata nella zona compresa tra la fronte e le tempie. Viene così misurato, e trasformato in temperatura, il valore dell'energia diffusa da quel punto. Il risultato della misurazione viene visualizzato sul display del dispositivo Apple collegato nell'arco di ca. 2 secondi. In questo modo è possibile misurare, ad esempio, la temperatura dei neonati senza disturbarli nel sonno.

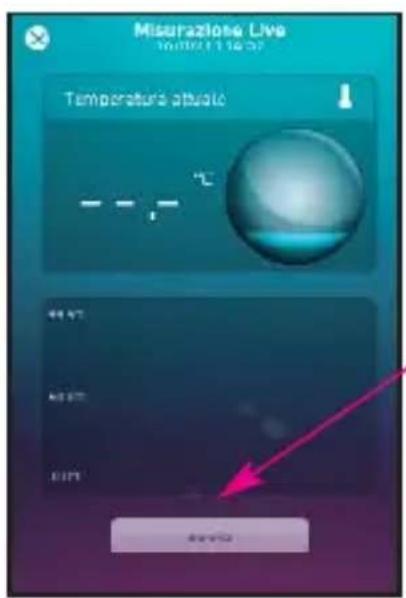

Temperatura di oggetti con modalità Live

Oltre a misurare la temperatura corporea, il Thermo-Dock di MEDISANA può essere utilizzato anche per misurare la temperatura di un oggetto (ad es. liquidi, superfici o temperatura ambiente). Questo tipo di misurazione è possibile in un campo compreso tra 0 e 100°Celsius.

Nella modalità Live è possibile misurare la temperatura di diversi oggetti. La temperatura attuale viene rappresentata in un diagramma a curve. La temperatura misurata per ultima viene visualizzata al termine della modalità Live.

3.3 Particolarità di ThermoDock

Il sistema di misurazione ThermoDock è stato progettato per poter essere utilizzato in modo semplice, regolare e ovunque ci si trovi. Il sistema di misurazione è costruito per il controllo attivo della temperatura di persone per uso personale.

Il vostro sistema per la misurazione della temperatura ThermoDock di MEDISANA è costituito da due componenti, il modulo per la misurazione della temperatura a infrarossi ThermoDock e il software App VitaDock. Questi componenti sono perfettamente abbinabili fra di loro e la loro qualità è stata testata in modo da garantire la precisione dei risultati del test.

Solo una corretta applicazione del sistema può garantire la precisione dei risultati del test.

Con l'app del software VitaDock i dati creati dal modulo ThermoDock vengono trasmessi al dipositivo Apple collegato.

L'app VitaDock consente all'utente di salvare, rappresentare e analizzare i dati misurati.

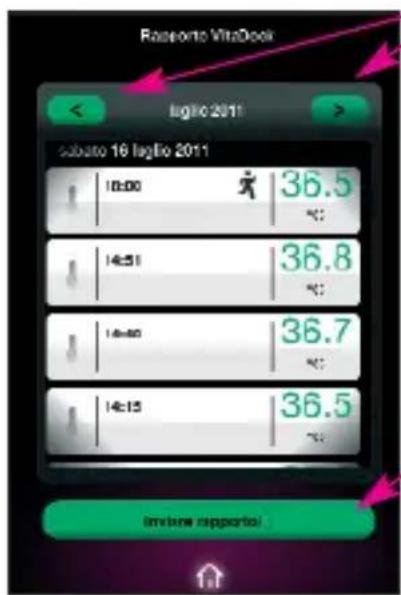

Inoltre è possibile trasmettere i dati misurati via e-mail ad altre persone.

AVVERTENZA

L'applicazione software non fonisce nessuna diagnosi o consiglio terapeutico!

4.1 Installazione del software App VitaDock®

VitaDock MEDISANA definisce un nuovo standard nel campo del monitoraggio dello stato di salute.

L'app VitaDock, l'applicazione per la rappresentazione e la valutazione dei valori della vitalità del corpo e della salute, contiene il software per:

• il modulo per il termometro a infrarossi ThermoDock®
• il modulo per la misurazione della pressione sanguigna e della frequenza cardiaca CardioDock®
• il modulo di misurazione della glicemia GlucoDock®
• la bilancia pesa persona con l'analisi corporea TargetScale

La completa funzionalità del software per GlucoDock, CardioDock è assicurata solo si utilizzano i moduli corrispondenti e la bilancia.

Per fare funzionare il vostro nuovo modulo per il termometro a infrarossi ThermoDock per iPod touch, iPhone e iPad, è necessario installare l'App VitaDock (gratuitamente). L'applicazione può essere scaricata e installata dall'App Store di Apple.

Per il download del software sono necessari un Apple ID con indirizzo e-mail, la password e una connessione Internet attiva. Il download del software potrebbe comportare eventuali addebiti da parte del vostro operatore telefonico

• Per cercare l'App VitaDock nell'App Store, utilizzare il termine di ricerca "VitaDock".
• Se l'installazione del software è riuscita, sul vostro dispositivo verrà visualizzato il nuovo simbolo

"VitaDock"

4.2 Impostazioni

Prima della messa in servizio iniziale

Controllare l'impostazione dell'ora e della data del vostro iPod touch, iPhone o iPad. Per la valutazione dei risultati delle misurazioni, l'ora e la data sono importanti.

Avviare ThermoDock premendo sul simbolo display mostra brevemente l'immagine iniziale "Vita Dock" per poi passare automaticamente all'inserimento dei vostri dati personali.

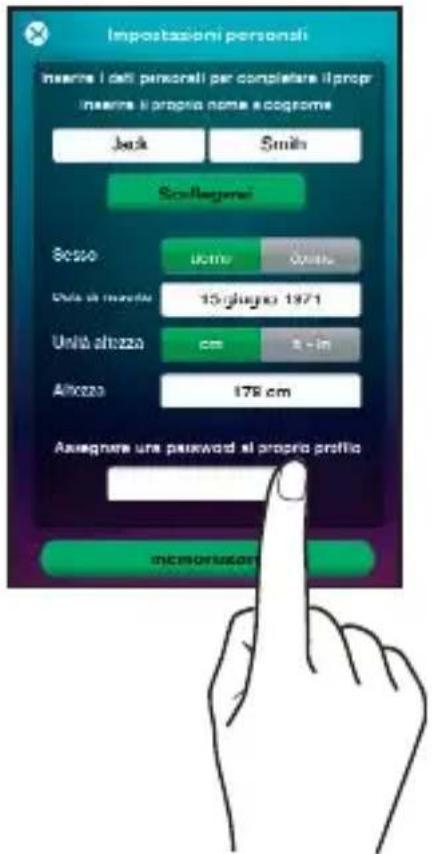

Impostazioni personali Inserre i dati personali per completare il propri Inserre il proprio nome e cognome Jack Smith Scollegneri Sosso uctro Sotto Unità altozza 15 giugno 1971 Unità altozza cm 2 in Altozza 176 cm Assignere una password il proprio profilo monitoratori

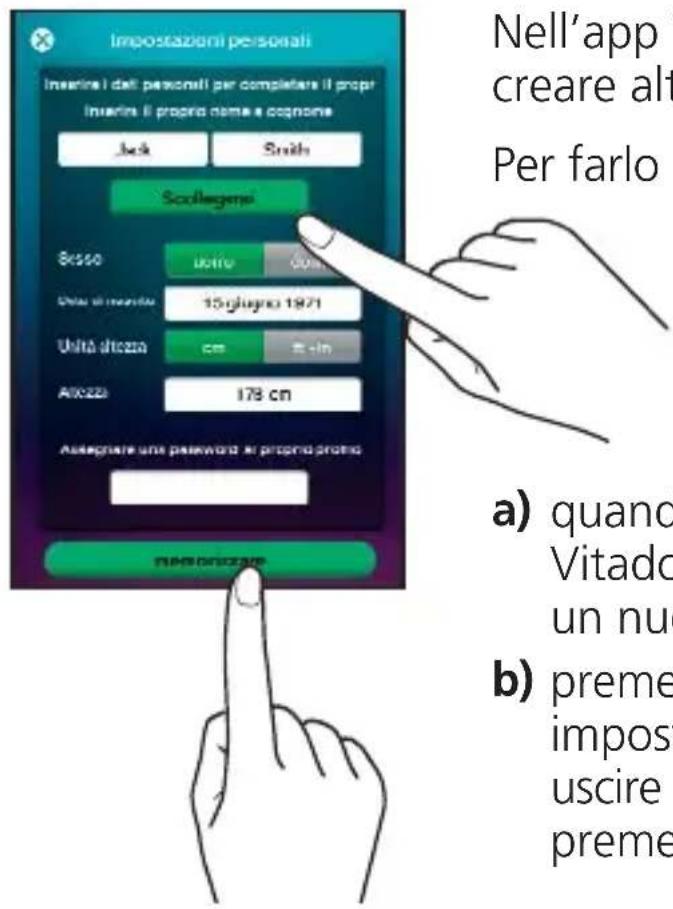

VitaDock consente di creare complessivamente 4 diversi profili utente.

Nel primo profilo utente potete inserire i vostri dati personali. Se si preme nel campo testuale corrispondente si apre un campo con la tastiera che consente di modificare i dati.

Come opzione è possibile attivare una password per l'utilizzo dell'app VitaDock.

Premere nel campo testuale “Password” e stabilite una password. Vi sarà richiesto di digitarla una seconda volta come verifica.

Nel caso abbiate attivato la funzione password, è necessario immettere la password quando si riavvia l'app.

Ulteriori informazioni a pagina 28-29.

Impostazioni "ThermoDock"

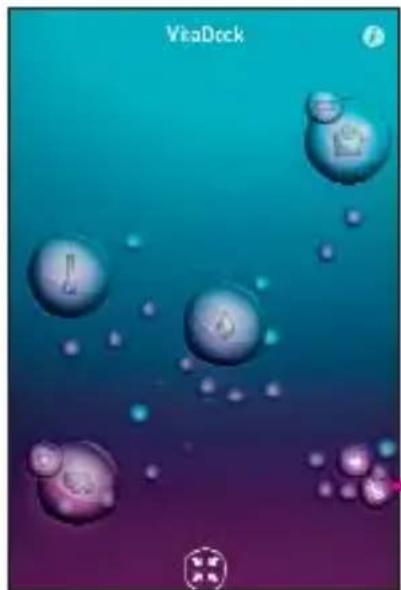

Una volta memorizzati i vostri dati avete accesso al VitaDock Universum.

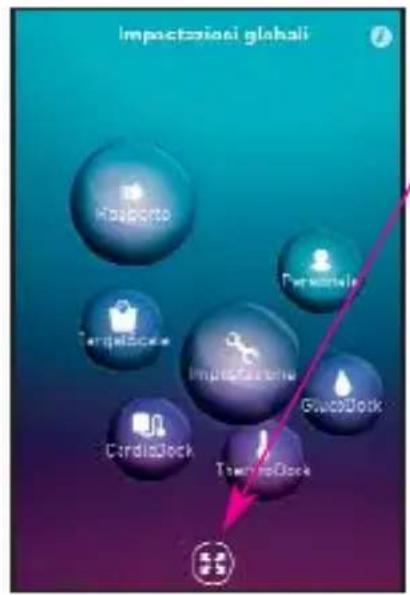

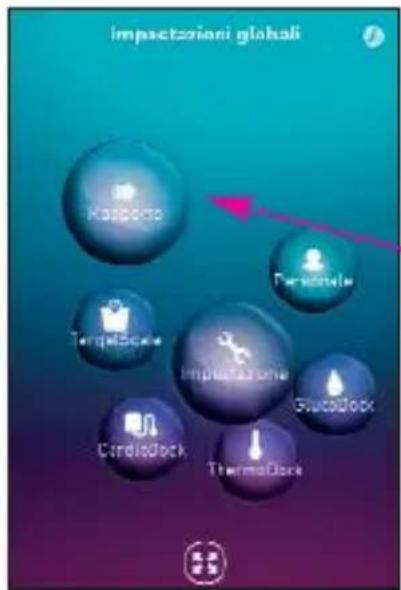

Premere sul simbolo "Impostazione"

Impactazioni globali Hosperto TargetScore Implicazione GlucoDock CordiaDock TawmoDock

Premere sul simbolo "ThermoDock"

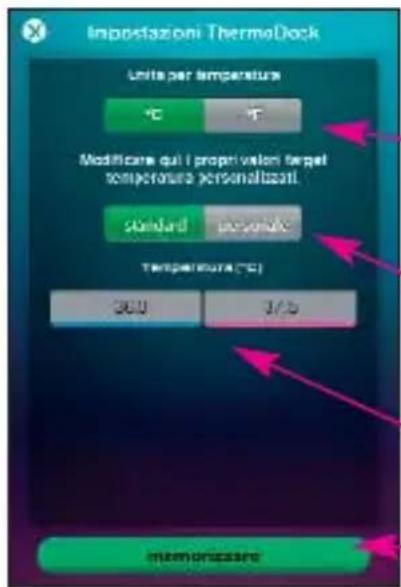

Impostazioni ThermoDock Units per °C 7 - 1 Modificare qui i propri valori target temperatura personalizzati Standard personalizati Temperature (°C) 30.0 1/5 memorizzare

Selezionare: Unità di misurazione della temperatura in gradi Celsius o Fahrenheit. Per la temperatura è possibile utilizzare valori target, valori standard o valori personalizzati. I valori standard sono: 36,0 - 37,5 °C (96,8 - 99,5 °F). Memorizzate i vostri dati.

Impactazioni globali Hangporto Persezione Persezione Persezione Implicitazione Gliacolock Cardiolock TowneLock

„Zoom“

Dopo avere apportato tutte le impostazioni di ThermoDock, zoomando all'indietro e attraverso spostamenti è possibile accedere all'indicazione sul display delle singole applicazioni (ThermoDock, GlucoDock, CardioDock e TargetScale). Premendo sui simboli si arriva direttamente al programma.

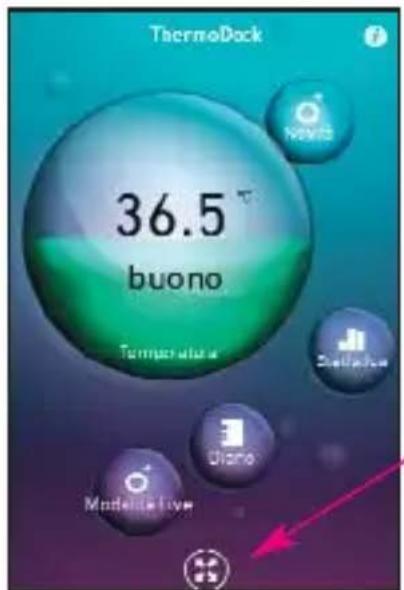

ThermoDock 36.5 °C buono Tetrapie diarai Statistica Dano Modifica Live

Indicazione sul display "ThermoDock"

Impressum

Nuova misurazione (pagina 21) Risultato dell'ultima misurazione Per la rappresentazione a colori e i commenti del risultato di misurazione vedi ulteriori informazioni da pagina 23 Statistica Thermo (pagina 25) Diario Thermo (pagina 26) Modalità Live (pagina 24)

Impressum MFDIRANA AG Jagelsergatrisfe 19 41488 Nause, Germany Telephone -19 (0) 2131 / 38 88 0 Telefon -9 (0) 2131 / 38 88 50 95 Multi-Infrastruktiva de Internet www.madcamerde www.veibock.de Versione ViteDock: 0.5.183 Numero DI SERTA MACHU GlucocDock: 50W0000080 ThermoDock: 2011100020 CardioDock: 2011200010 CF(483)

Non appena viene collegato il modulo VitaDock, nell'impressum appare il numero di serie del modulo.

I numeri di serie di tutti i moduli utilizzati con VitaDock vengono visualizzati e salvati qui.

5.1 Indicazioni per la misurazione della temperatura

Prima dell'uso

- Regolazione dell'apparecchio alla temperatura ambiente:

Per poter effettuare una misurazione precisa della temperatura corporea, ThermoDock si deve adattatare alla temperatura ambiente. Questo avviene in modo automatico. Tuttavia ThermoDock necessita di certo periodo di tempo per adattare la sua temperatura a quella dell'ambiente. Questo adattamento dipende dalla differenza tra le due temperature e può durare anche più di 30 minuti. Le misurazioni sono precise solo se il processo di adattamento della temperatura è stato concluso.

NOTE

Per ottenere misurazioni precise:

• Prima di misurare la temperatura, le persone e il termometro devono restare almeno 30 minuti nello stesso ambiente.
• Non misurare la temperatura di un neonato durante o subito dopo l'allattamento.
  • Non utilizzare il termometro in ambienti umidi.
• Subito prima o durante una misurazione, evitare di bere, di mangiare e di effettuare qualsiasi sforzo fisico.
• Pulire la parte del corpo in cui si vuole effettuare la misurazione e togliere i capelli o il sudore prima di posizionare il sensore nella posizione di misurazione.

→

NOTE

Per ottenere misurazioni precise: (continuazione)

• Non allontanare il termometro dalcorpo prima di aver sentito un segnale acustico che conferma la fine della misurazione.
• Se, durante o dopo una misurazione, il sensore si sporca, pulirlo con un bastoncino di ovatta imbevuto di alcol detergente prima di riporre il termometro.
• Effettuare le misurazioni sempre nello stesso luogo, in quanto i risultati variano a seconda dell'ambiente.
• Nei seguenti casi si consiglia una misurazione di controllo con un termometro tradizionale:
  – Se il risultato della misurazione è straordinariamente basso.
• In neonati entro i primi 100 giorni di vita.
• In bambini sotto i tre anni che hanno sistema immunitario indebolito o che reagiscono in modo preoccupante alla comparsa, o alla non comparsa, di febbre.
• Se si adopera il termometro per la prima volta o se non si ha ancora preso confidenza con l'impiego corretto.

Il termometro è stato testato clinicamente, la su sicurezza e la precisione sono da ritenersi attendibili se lo strumento viene utilizzato in secondo le istruzioni per l'uso.

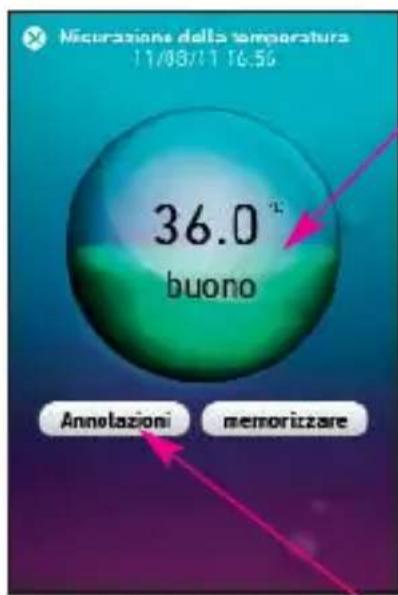

5.2 Misura della temperatura corporea

VitaDeck Mod...are Selvoinnere um profile ubente Jack Smith Julia Smith Nuove account

Per evitare disturbi dovuti a una chiamata in entrata o SMS durante la misurazione, consigliamo di commutare l’iPhone nella modalità Aereo.

1. È possibile attivare la modalità per misurare la temperatura del ThermoDock in due modi:

a) Plug & Play: Con il dispositivo Apple acceso, inserire il modulo ThermoDock. Selezionare il profilo utente e immettere all'occorrenza la password. L'app VitaDock avvia automaticamente la modalità per misurare la temperatura.

b) Avvio manuale: avviare l'app VitaDock. Selezionare il profilo utente e immettere all'occorrenza la password.

Appare VitaDock Universum.

Premere sull'applicazione "ThermoDock" e sul simbolo

"Novita" Si apre la

finestra “Nuova misurazione – Passo 1”. Vi verrà chiesto di chiudere il modulo Thermo-Dock (o di immettere il valore manualmente).

1. Inserire il modulo Thermo-Dock.nel dispositivo Apple.

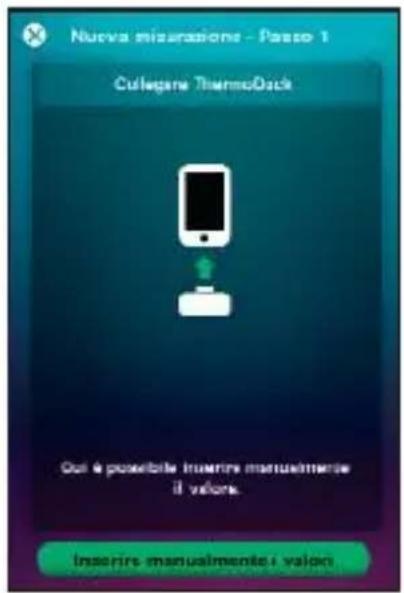

Nuova misurazione - Passo 1 Cullegane ThermoDock Oui è possibile insorire manualmente il valore. Inserire manualmente i valore

Il valore misurato può essere digitato manualmente se si utilizza un termometro tradizionale.

Avvise le misurazione Tene per il noncometro s'il'altiva delle... 3. 3VVIS

1. Non appena il sistema ThermoDock è attivo, sul ThermoDock si accende un LED blu.

2. La misurazione della temperatura inizia subito dopo aver premuto il tasto "Start" sul display, contemporaneamente viene emesso un segnale acustico. Subito dopo aver premuto il tasto "avvio" portare il ThermoDock dal centro della fronte alla tempia con una distanza di ca. 5 cm. Il modulo registra la temperatura sulla fronte o sulla tempia trasformandola in un valore di misurazione.

3. Quando la misurazione è conclusa viene emesso un segnale acustico. Dopo ca. 2 secondi sul display viene visualizzato il valore misurato.

Nicurazioni della temperatura 11/08/11 16:56 36.0 ° buono Annotazioni memorizzare

• Indicazione "buona" e colore verde: il valore misurato si trova nel campo target (vedi "Impostazioni ThermoDock").
• Indicazione “alta” e colore rosso: il valore misurato si trova al di fuori del campo target.
• Indicazione "bassa" e colore blu: il valore misurato si trova all'interno del campo target.

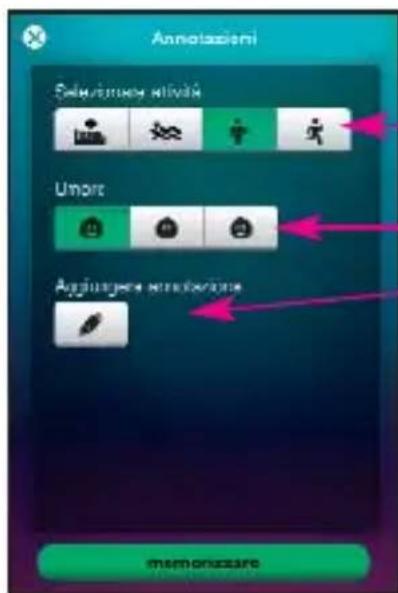

Per aprire il campo di immissione per le annotazioni sulla misurazione, premere sul campo "Annotazioni".

Annolazioni Sevivazione attività Umpre Anpassione energetielle memonassare

5. Annotazioni:

• attività (infermo, riposo, normale attività, sport)
• umore
• annotazioni

Le annotazioni vengono rappresentate nella statistica e nel diario.

5.3 Misurazione della temperatura di oggetti con la modalità Live

Con la modalità Live è possibile misurare la temperatura di diversi oggetti.

Misurazione Live 10:00:11:45:27 Temperature atuate - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

Premere sull'icona modalità Live

Avviare la misurazione e tenere ThermoDock a ca. 5 cm di distanza dagli oggetti.

Miserazione Live Temperature atuolo 33.8°C arrawlo

La temperatura misurata per ultima viene visualizzata al termine della modalità Live.

L'andamento della temperatura viene rappresentato in un diagramma a curve.

5.4 Richiamo dei risultati del test - Statistica

È possibile visualizzare i risultati del test in ogni momento senza bisogno di collegare il ThermoDock. Toccando i simboli Statistica o Diario vengono richiamati i risultati del test del profilo utente attivo.

Statistica

Premendo sul simbolo STATISTICAsi richiamano i risultati del test del profilo utente attivo degli ultimi 3 giorni.

Per accedere agli altri risultati del test, ruotare il vostro apparecchio di 90° e premere sul campo corrispondente:

1 giorno, 1 settimana, 1, 3, 6 mesi, 1 anno o complessivamente.

Spostando l'indicazione sul display verso sinistra è possibile mostrare la panoramica generale: Umore e attività.

5.5 Richiamo dei risultati del test - Diario

Diario ThermoDock 5 / 607 37.0° buono 18/07/11 12:00

Diario Thermo

Premendo sul simbolo "Diario"

viene caricato il diario

Thermo del profilo utente attivo.

I valori misurati vengono rappresentati con le annotazioni.

Per sfogliare il vostro diario, ruotare il vostro apparecchio di 90° premendo sulle frecce.

Diario ThermoCheck 4 / 60 ? 36.7° buono 37.0° buono 10:01:1 18:00 18:00:11 12:00 @计

5.6 Esportazione dei dati della temperatura

ThermoDock 36.5° buono Temperatura Diario Modelino Live

È possibile inviare i rapporti mensili del profilo utente attivo via e-mail, ad es. al proprio medico.

Se sul display appare ThermoDock, premere sul simbolo spostare il display verso "Impostazioni globali".

impactazioni glàhali Kosovo-30 Personal TargetScale Implicazione GlucoolDock CardioDock ThermalDock

Premendo sul simbolo "Rapporto", vengono visualizzati i rapporti mensili.

Rasporto VitzDock laglio 2011 subato 16 laglio 2011 10:00 36.5 14:51 36.8 14:40 36.7 14:15 36.5 Invise rapporto

Premendo sulle frecce si accede al mese precedente o a quello successivo.

Spostando il display verso l'alto e verso il basso è possibile visionare i singoli giorni del mese.

Premere su "inviare rapporto" per inviare i dati via e-mail.

5.7 Inserimento di altri profili utente

Impostazioni personali Inserti di dati personi per completare il propr Inserti il proprio nome e cognone Jack Snith Scolleggi Scasso lotto Quin Data di imanda 15 giugno 1971 Unità altezza cm €-in Alcozza 178 cm Assegnare una password si proprio prongo neseonizzazione Nell'app creare alt. Per farlo a) quando Vitado un nu b) preme impost- uscire preme

Nell'app VitaDock è possibile creare altri 3 profili.

Per farlo ci sono due possibilità:

a) quando si avvia l'app Vitadock è possibile creare un nuovo profilo utente.
b) premere sul simbolo delle impostazioni personali e uscire dall'attuale profilo premendo "Scollegarsi".

VitalDock Mod... are Selexinnare un profilo utrete Jack Smith Julia Smith Nuovo account

Non appena siete usciti dal vostro profilo utente potete creare un altro profilo utente sullo schermo successivo.

A tal fine, premere in basso sul campo "Nuovo account".

Infine potete creare un altro profilo utente.

5.8 Cancellazione dei profili utente

Riavviare chiudere utente. Premere A destra profilo u cancellar Per canc premere Viadock Mod...are Selavionare un profilo utente Jack Smith cancelore Julia Smith cancelore Nabove accosnt Il profilo viene vis È possibi

Riavviare l'app VitaDock o chiudere il proprio profilo utente.

Premere il tasto "Modifica".

A destra in prossimità del profilo utente è possibile cancellare il profilo.

Per cancellare il profilo utente premere il tasto "Cancellare".

Il profilo utente cancellato viene visualizzato in grigio. È possibile riattivare il profilo utente cancellato entro 2 settimane premendolo.

Dopo 2 settimane il profilo utente verrà cancellato automaticamente e definitivamente dall'app.

ATTENZIONE!

Il profilo utente, tutti i valori misurati e le voci verranno cancellati irrevocabilmente. Non c'è alcuna possibilità di ripristinarli.

6.1 Messaggi di errore

Simbolo

Il neitato della misurazione è troppo allo il pesare la misurazione ok

Descrizione

La temperatura misurata è troppo elevata. Se il valore di misurazione è superiore ai 42,2 °C (modalità corpo) o ai 100 °C (modalità oggetti), sul display appare l'indicazione „alta“. La nuvoletta è colorata di rosso.

Il reaultin della misurazione è troppo baszo. Hipetene la misurazione OK

La temperatura misurata è troppo bassa. Se il valore di misurazione è inferiore ai 34 °C (modalità corpo) o ai 0 °C (modalità oggetti), sul display appare l'indicazione „basso“. La nuvoletta è colorata di blu.

La temperatura ambiente è inso e elevata. Questo potrebbe determinare neutali di mistrazione sono più perzi: Si descendire continuire? Inconspere ok

La temperatura ambiente è troppo elevata. La temperatura ambiente è maggiore di 40 °C (modalità oggetti).

La temperatura ambiente è tempo baszo. Questo poterite determinare risulti di misurazione poco preciso. Si decidera continuire? limpropere ok

La temperatura ambiente è troppo bassa. La temperatura ambiente è inferiore a: 16 °C (modalità corpo), 5 °C (modalità oggetti).

ThermoDock si è staccato.

Reinserire il modulo. Appare di nuovo la segnalazione di errore, contattare il centro di assistenza.

Batteria in esaurimento

Caricare la batteria quando la sua capacità è inferiore al 20%.

6.2 Pulizia e manutenzione

Il vostro modulo per misurare la temperatura ThermoDock è uno strumento di precisione. Trattatelo con cura per impedire che l'elettronica venga danneggiata e si verifichino anomalie di funzionamento. Se il modulo viene utilizzato conformemente a queste istruzioni per l'uso non è necessario effettuare né una manutenzione né una calibratura con regolarità.

Il sensore è la parte più sensibile del ThermoDock. Pro- teggerlo dalla sporcizia e dai danni.

Osservare le seguenti istruzioni:

• Tenere il modulo sempre pulito, libero da polvere, macchie d'acqua e liquidi.
• Pulire il sensore con un bastoncino di ovatta imbevuto in acqua calda o in alcol isopropilico al 70 %.
• Assicurarsi che il modulo ThermoDock sia staccato del vostro iPod touch / iPhone / iPad.
• La superficie del modulo può essere pulita con un panno leggermente inumidito (con acqua e una soluzione detergente non aggressiva). Utilizzare di nuovo l'apparecchio solo quando sia perfettamente asciutto.
• Non utilizzare mai detergenti aggressivi, diluenti, benzina o spazzole rigide.
  • Non spruzzare mai soluzioni detergenti sul modulo.
• Non immergere il modulo in acqua. Nell'apparecchio non deve penetrare acqua o altri liquidi. Non è impermeabile. Dopo la pulizia, asciugare il modulo con un panno privo di pelucchi.
• Non riporre o utilizzare l'apparecchio in un ambiente a temperatura o umidità troppo elevata o troppo bassa (vedi „Dati tecnici“, a pagina 33), alla luce del sole, connesso alla corrente elettrica o in un luogo polveroso.
• Dopo ogni utilizzo, conservare il modulo nella custodia

per il trasporto fornita in dotazione.

- Non conservare il modulo in auto, nel bagno o in frigorifero.

6.3 Direttive e norme

Questo sistema di misurazione soddisfa i requisiti della norme UE 93/42/EEC. L'apparecchio è dotato del marchio CE (marchio di conformità) "CE 0483".

CE0483

Il termometro è conforme alle norme europee EN 60601-1/ +A1/+A2, EN 60601-1-2, EN 12470-5 e ASTM E1965.

Compatibilità elettromagnetica:

Il sistema soddisfa i requisiti della norma EN 60601-1-2 per la compatibilità elettromagnetica. Per informazioni dettagliate di questi dati di misurazione è possibile rivolgersi a MEDISANA.

6.4 Smaltimento

Il modulo non può essere smaltito insieme ai rifiuti domestici.

Ogni utilizzatore ha l'obbligo di gettare tutte le apparecchiature elettroniche o elettriche, contenenti o prive di sostanze nocive, presso un punto di raccolta della propria città o di un rivenditore specializzato, in modo che vengano smaltite nel rispetto dell'ambiente. Per lo smaltimento rivolgersi alle autorità comunali o al proprio rivenditore.

Le confezioni sono riutilizzabili o possono essere riciclate. Smaltire il materiale d'imbal-laggio non più necessario in conformità alle disposizioni vigenti.

6.5 Dati tecnici

Nome del prodotto : ThermoDock

modulo per termometro a infrarossi

Compatibile con : dispositivi Apple

- iPhone 3G, 3GS, 4G

Alimentazione : mediante il dispositivo Apple collegato

Unità di misura : °Celsius o °Fahrenheit

Campo di

misurazione : modalità Corpo 34,0 °C - 42,2 °C

(misurazioni di (93,2 °F - 107,9 °F)

laboratorio) modalità Live 0 °C - 100 °C

(32 °F - 212 °F)

Risoluzione : 0,1 °C

Precisione di : 34,0 °C - 35,9 °C: ± 0,3 °C (± 0,5 °F)

misurazione 36,0 °C - 39,0 °C: ± 0,2 °C (± 0,4 °F)

39,1 °C - 42,2 °C: ± 0,3 °C (± 0,5 °F)

Durata della

misurazione : ca. 4 secondi

Intervallo di tempo fra

le due misurazioni : almeno 5 secondi

Precisione di

ripetibilità clinica : 0,19 °C

Allarme febbre per

la temperatura : > 37,5 °C (99,5 °F)

Capacità di memoria : in relazione alla capacità di memoria del dispositivo Apple collegato

Temperatura di : modalità Corpo 16 °C - 40 °C

(60,8 °F - 104 °F)

modalità Live 5 °C - 40 °C

(41 °F - 104 °F)

Temperatura di trasporto /

magazzinaggio : -25 °C - +55 °C (-13 °F - +131 °F)

Dimensioni : ca. 34 × 58 × 11 mm (L x L x H)

Peso : ca. 15 g

Codice articolo : 76156

Codice EAN : 40 15588 76156 0 (nero)

Alla luce dei costanti miglioramenti dei prodotti, ci riserviamo la facoltà di apportare qualsiasi modifica tecnica e strutturale.

7.1 Condizioni di garanzia e di riparazione

In caso di garanzia, contattare il vostro rivenditore di fiducia o direttamente il centro di assistenza. Se dovesse essere necessario spedire l'apparecchio, specificare il guasto e allegare una copia della ricevuta di acquisto.

Valgono le seguenti condizioni di garanzia:

1. I prodotti MEDISANA hanno una garanzia di tre anni a partire dalla data di vendita. La data di acquisto deve essere comprovata in caso di garanzia dalla ricevuta di acquisto o dalla fattura.
2. Durante il periodo di garanzia, i guasti dovuti a difetti di materiale o di lavorazione vengono risolti gratuitamente.

3. Gli interventi in garanzia non danno diritto al prolungamento del periodo di garanzia, né per l'apparecchio né per i componenti sostituiti.

4. La garanzia non include:

a. tutti i danni risultanti da uso improprio, ad esempio dall'inosservanza delle istruzioni d'uso,
b. i danni riconducibili a manutenzione o ad interventi effettuati dall'acquirente o da terzi non autorizzati,
c. danni di trasporto verificati durante il trasporto dal produttore al consumatore o durante l'invio al servizio clienti,

d. gli accessori soggetti a normale usura, come batteria, articoli monouso ecc..

1. È altresì esclusa qualsiasi responsabilità per danni secondari diretti o indiretti causati dall'apparecchio anche se il danno all'apparecchio viene riconosciuto come caso di garanzia.

MEDISANA AG

Jagenbergstraße 19

41468 NEUSS

Germania
