Tipo de producto	Proyector D-ILA
Marca	JVC
Modelo	DLA-HD100
Tecnología de visualización	D-ILA (3 paneles 0,7", 1920×1080 píxeles)
Resolución nativa	1920 × 1080 píxeles (Full HD)
Fuente de luz	Lámpara de mercurio de ultra alta presión 200 W (ref. BHL5009-S)
Vida útil de la lámpara	Aproximadamente 2000 horas
Objetivo	Zoom óptico 2x (1,4:1 a 2,8:1), enfoque motorizado
Tamaño de pantalla	60" a 200" (diagonal, formato 16:9)
Distancia de proyección	1,8 m a 12,2 m

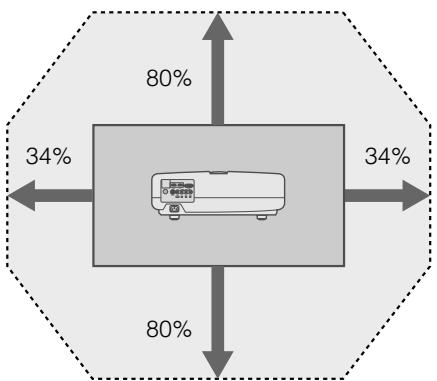

Desplazamiento del objetivo	Vertical ±80%, horizontal ±34% (motorizado)
Entradas de video	HDMI (x2), Componente (Y Pb/Cb Pr/Cr), S-Video, Video compuesto, RGB (vía Componente)
Formatos de video compatibles	480i/p, 576i/p, 720p, 1080i/p (24/50/60), señales de PC hasta 1280×1024
Alimentación	110-240 V CA, 50/60 Hz
Consumo eléctrico	280 W (en espera: 2,7 W)
Dimensiones (An × Al × Pr)	455 mm × 172,5 mm × 418,5 mm (sin objetivo ni salientes)
Peso	11,6 kg
Nivel sonoro	≤ 70 dB(A) (según ISO 7779)
Temperatura de funcionamiento	5°C a 35°C
Funciones principales	Modos de imagen (Cine, Natural, Dinámico, Usuario), ajustes gamma, temperatura de color, máscara de pantalla, zoom electrónico, congelación de imagen (HIDE), mando a distancia
Filtro de aire	Lavable con agua, referencia LC32058-002A
Conectividad de control	RS-232C (D-Sub 9 pines)
Accesorios incluidos	Mando a distancia, pilas AAA (×2), cable de alimentación (×2: Reino Unido y Europa), manual de instrucciones, tarjeta de garantía

Preguntas frecuentes - DLA-HD100 JVC

¿Cómo reemplazar la lámpara del proyector DLA-HD100?

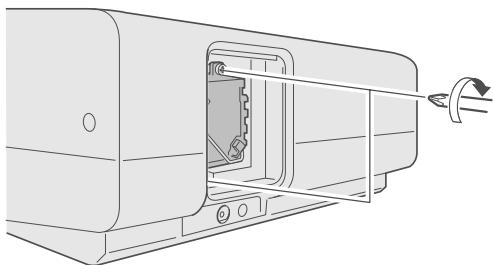

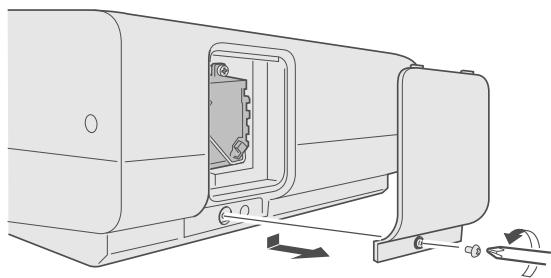

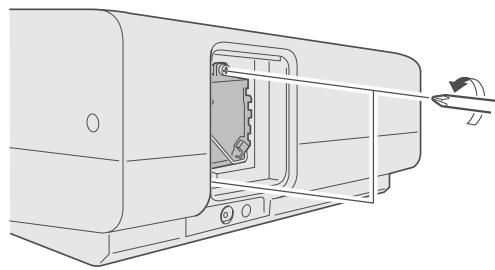

Desconecte el aparato y espere a que se enfríe (al menos 1 hora). Retire la cubierta de la lámpara, desatornille los tornillos del módulo, extraiga la lámpara vieja por el asa. Inserte la lámpara nueva (ref. BHL5009-S) sin tocar la superficie de vidrio, apriete los tornillos y cierre la cubierta. Finalmente, reinicie el contador de la lámpara siguiendo el procedimiento descrito en el manual.

¿Cómo limpiar el filtro de aire del proyector?

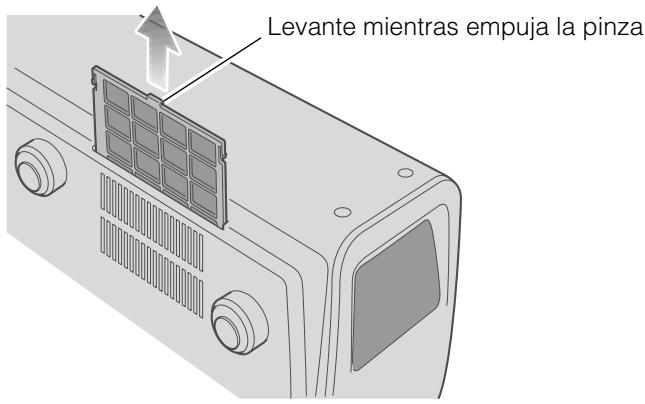

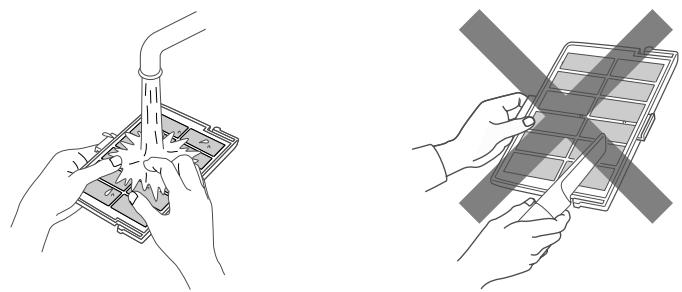

Desconecte el aparato. Retire el filtro interno (lado izquierdo). Lávelo con agua limpia (con detergente neutro si está muy sucio), luego séquelo completamente al abrigo del sol antes de volver a colocarlo. No use aspiradora ni aire comprimido para evitar dañar el filtro.

¿Qué hacer si la imagen proyectada está oscura?

Verifique primero si la lámpara se acerca al final de su vida útil (visualización en el menú Info). Si el tiempo de uso supera las 1900 horas, reemplace la lámpara. Verifique también que el filtro de aire no esté obstruido y que la potencia de la lámpara esté ajustada a 'Normal' (o 'Alto' si es necesario).

El aparato se apaga unos minutos después del encendido: ¿qué hacer?

Esto puede deberse a un sobrecalentamiento. Asegúrese de que las entradas y salidas de aire no estén bloqueadas y que el filtro de aire esté limpio. Si el problema persiste, verifique que la temperatura ambiente no supere los 35°C y que el aparato esté instalado en un lugar bien ventilado.

¿Cómo ajustar el enfoque y el zoom?

Use el mando a distancia: pulse el botón [TEST] para mostrar una carta de ajuste. Luego, pulse [ENTER] para cambiar entre enfoque y zoom, y use las teclas ▲/▼ para ajustar. También puede usar las ruedas en el objetivo (para un ajuste manual).

¿Cuáles son los diferentes modos de imagen disponibles?

El proyector ofrece cuatro modos: Cine (calidad cine en habitación oscura), Natural (imagen natural), Dinámico (imagen nítida en habitación iluminada), y tres perfiles Usuario (personalizables). Puede cambiar entre ellos mediante el mando a distancia o el menú.

¿Cómo conectar una fuente HDMI?

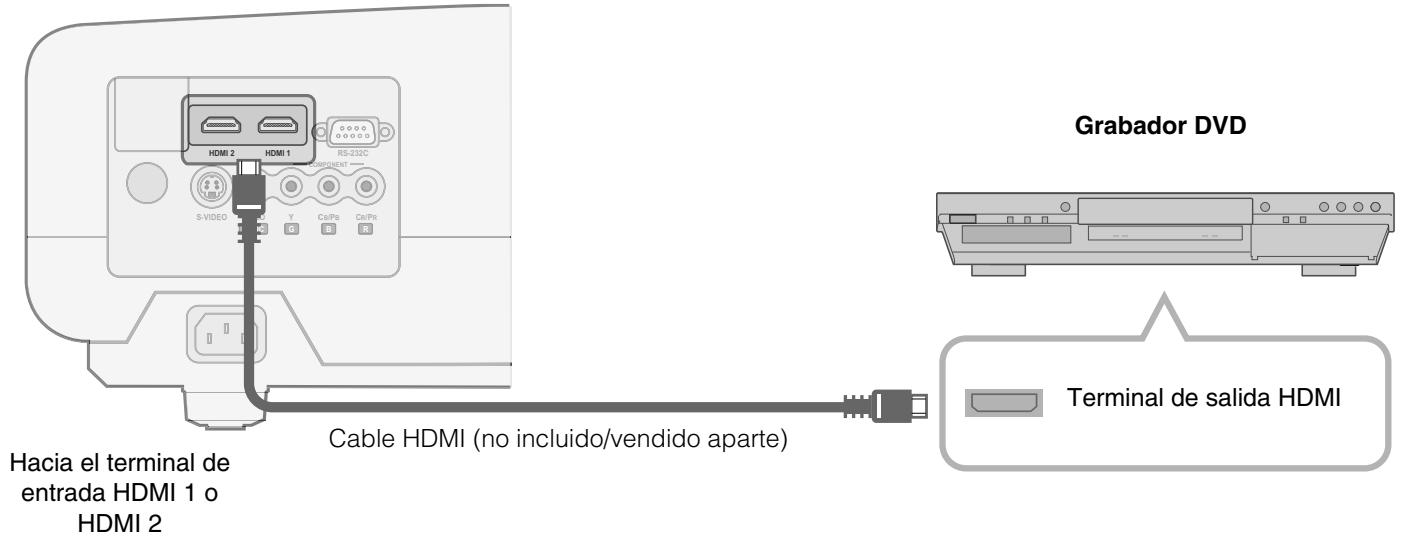

Use un cable HDMI estándar (no incluido). Conéctelo a una de las dos entradas HDMI (HDMI 1 o HDMI 2) en la parte posterior del proyector. Luego seleccione la entrada correspondiente mediante el mando a distancia (botón [HDMI 1] o [HDMI 2]) o el menú Fuente.

El proyector muestra 'Sin señal': ¿qué verificar?

Asegúrese de que la fuente esté encendida y correctamente conectada. Verifique que el cable esté bien insertado y que haya seleccionado la entrada correcta (ej: HDMI, COMPONENTE). Si el problema persiste, pruebe con otro cable u otra fuente.

¿Cómo usar el desplazamiento del objetivo?

El desplazamiento del objetivo permite mover la imagen sin mover el proyector. Use las ruedas ubicadas en la parte superior: la rueda grande controla el desplazamiento vertical (hasta ±80% de la altura de la imagen), y la rueda pequeña el desplazamiento horizontal (hasta ±34% del ancho). Ajuste hasta que la imagen esté centrada en la pantalla.

¿Cuáles son las precauciones de seguridad importantes?

No exponer el proyector a la lluvia o la humedad. El aparato debe estar conectado a tierra. Nunca mire directamente la lámpara cuando esté encendida para evitar lesiones oculares. No obstruya las aberturas de ventilación. Desconecte el aparato antes de cualquier limpieza o reemplazo de lámpara.

MANUAL DE USUARIO DLA-HD100 JVC

MANUAL DE INSTRUCCIONES

PROYECTOR D-ILA DL-HD100

Precauciones de seguridad

INFORMACIÓN IMPORTANTE

ADVERTENCIA:

PARA EVITAR PELIGROS DE INCENDIO O DE DESCARGAS ELÉCTRICAS, NO EXPONGA ESTE APARATO A LA LLUVIA NI A LA HUMEDAD.

ADVERTENCIA:

ESTE APARATO DEBE SER PUESTO A TIERRA.

PRECAUCIÓN:

Para reducir el riesgo de descargas eléctricas, no retire la cubierta. Deje el servicio en manos de personal de servicio calificado.

INFORMACIÓN SOBRE RUIDOS DE MÁQUINA (Sólo Alemania)

Cambios en la información sobre ruidos de máquina, Ordenanza 3. GSGV, 18 de enero de 1991: El nivel de presión acústica en la posición del operador es igual o menos de 70 dB (A) de acuerdo con ISO 7779.

Acerca del lugar de instalación

No instale el proyector en un lugar que no pueda soportar firmemente el peso del mismo.

Si el lugar de instalación no es lo suficientemente robusto, el proyector podría caerse o volcarse, y ocasionar heridas a alguien.

SALVAGUARDAS IMPORTANTES

La energía eléctrica puede realizar numerosas funciones útiles. Esta unidad ha sido diseñada y fabricada para brindarle un funcionamiento seguro. Sin embargo, el USO INCORRECTO PUEDE PRODUCIR INCENDIOS O DESCARGAS ELÉCTRICAS. Para no anular las salvaguardas incorporadas a este producto, asegúrese de respetar las reglas básicas siguientes para su instalación, uso y servicio. Por favor, lea atentamente estas "Salvaguardas importantes" antes del uso.

• Las instrucciones de seguridad y de uso deben leerse sin falta antes de usar el producto.
• Las instrucciones de seguridad y de uso deben guardarse para futuras consultas.
• Deben respetarse todas las advertencias inscritas en el producto y descritas en las instrucciones de uso.
• Siga al pie de la letra todas las instrucciones de uso.
• Ponga el proyector cerca de una toma de corriente de la pared de la que pueda desenchufarlo fácilmente.
• Desenchufe el producto de la toma de corriente de la pared antes de limpiarlo. No utilice limpiadores líquidos ni en aerosol. Utilice un paño húmedo para la limpieza.
• No utilice accesorios no recomendados por el fabricante del producto porque podrían resultar peligrosos.
• No utilice este producto cerca del agua. No lo use inmediatamente antes de moverlo de un ambiente frío a otro cálido, porque podrá producirse condensación, y esto a su vez en un incendio, descarga eléctrica u otros peligros.
• No ponga este producto sobre carros, soportes o mesas inestables. La caída del producto puede causar heridas graves a la gente (niños y adultos) e incluso dañar el producto. Instale el producto de acuerdo con las instrucciones del fabricante, y utilice un accesorio de montaje recomendado por el fabricante.
• Tenga cuidado cuando lleve el producto de un lugar a otro sobre un carro, porque este puede volcarse si lo mueve o detiene con brusquedad, o si la superficie sobre la cual lo lleva está muy inclinada, y resultar en daños en el equipo o posibles heridas al operador.

• En la caja se han provisto ranuras y aberturas de ventilación. Tienen por objeto asegurar un funcionamiento fiable y protegerlo del recalentamiento. Estas aberturas no deben ser tapadas ni cubiertas. (Las aberturas podrían quedar tapadas si coloca el producto sobre la cama, sofá, alfombra o superficie similar. No deben ponerse en un mueble armado tal como un estante o armario de libros a menos que se disponga de una ventilación adecuada y se observen las instrucciones del fabricante.)

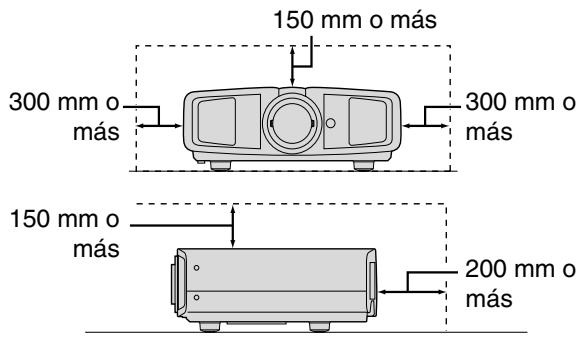

• Para permitir la mejor disipación del calor, mantenga un espacio entre la unidad y el área circundante tal como se ilustra a continuación. Cuando la unidad está encerrada en un espacio con dimensiones parecidas a las que se muestran, utilice un acondicionador de aire de forma que las temperaturas interna y externa sean iguales.

• Este producto debe usarse solamente con la fuente de alimentación del tipo indicado en la etiqueta. Ante cualquier duda sobre la fuente de alimentación de su hogar, consulte al distribuidor donde adquirió el producto o a la compañía eléctrica de su zona.
• Este producto está equipado con un enchufe de tres contactos. Este enchufe encajará solamente en una toma de corriente con toma de tierra. Si no puede introducir el enchufe en la toma de corriente, póngase en contacto con un electricista calificado para que le instale una toma de corriente apropiada. No anule la toma de tierra de seguridad del enchufe.
• Los cables de alimentación deben tenderse de forma tal que no se los pise y aplaste o presione con objetos puestos encima o contra ellos. Preste especial atención a los cables en las puertas, enchufes, tomas de corriente, y el punto del producto desde donde sale el cable.
• Para una mayor protección del producto durante tormentas eléctricas o cuando se deje sin usar durante periodos de tiempo prolongados, desenchúfelo de la toma de corriente y desconecte el sistema de cables. Así se evitan posibles daños al producto que pueda causar los rayos o los cambios bruscos en la tensión de la línea.
• No enchufe demasiados aparatos en una misma toma de corriente, en cables de extensión o tomacorrientes suplementarios de otros equipos, ya que la línea puede sobrecargarse y producirse una descarga eléctrica o incluso un incendio.
• No introduzca ni deje caer ningún objeto por las ranuras o aberturas del producto, porque pueda entrar en contacto con delicados componentes internos y causar descargas eléctricas o incendios. Tenga cuidado de no derramar nunca líquidos de ningún tipo sobre el producto.
• No intente reparar este producto, porque si abre o quita cubiertas podría exponerse a peligrosas descargas eléctricas y a otros peligros. Deje todas las reparaciones y el mantenimiento en manos de personal de servicio calificado.
• En los siguientes casos, desenchufe el producto de la toma de corriente y ceda el servicio en manos de personal de servicio calificado:

a) Cuando se haya dañado el cable de alimentación o el enchufe. b) En caso de haberse derramado líquido o de haberse caído algún objeto dentro del producto. c) Si se ha expuesto el producto a la lluvia o al agua. d) Cuando el producto no funciona normalmente aun siguiendo las instrucciones de funcionamiento. Ajuste solamente los controles que se indican en el manual de instrucciones, porque el ajuste incorrecto de otros controles puede ocasionar averías, requiriéndose luego que un técnico tenga que dedicar mucho tiempo en restaurar el funcionamiento normal del producto. e) Si se ha dejado caer o se ha dañado de cualquier forma el producto. f) Cuando note una gran merma en el rendimiento – esto significa que es necesario reparar el producto.

• Siempre que se requiera sustituir una pieza, asegúrese de que el técnico de servicio utilice los repuestos especializados por el fabricante o sustitutos de las mismas características que la pieza original. El uso de piezas no autorizadas puede ocasionar una descarga eléctrica, un incendio u otros peligros.
• Al término de cualquier servicio o reparación, pida al técnico que revise el producto, para comprobar que funciona sin problemas y con seguridad.
• El producto debe alejarse a más de treinta centímetros de fuentes de calor tales como radiadores, termorreguladores, estufas y otros productos (incluyendo amplificadores) que produzcan calor.
• Cuando vaya a conectar otros productos tales como videos o reproductores DVD, deben desconectar la alimentación de este producto como medida de protección contra descargas eléctricas.
• No ponga objetos combustibles detrás del ventilador de enfriamiento. Por ejemplo, tela, papel, fósforos, aerosoles o encendedores de gas, porque suponen un peligro especial al recalentarse.
• No mire hacia la lente de proyección cuando está encendida la lámpara de iluminación. Su luz es muy fuerte y si la mira puede dañar su vista.
• No mire al interior de esta unidad a través de las aberturas (orificios de ventilación), etc. No mire directamente a la lámpara de iluminación a través de la caja cuando está encendida la lámpara de iluminación. La lámpara de iluminación también contiene rayos ultravioleta, lo que se refiere a la luz.
• No deje caer, golpee ni dañe la lámpara de la fuente de luz (unidad de lámpara) de ninguna forma. La lámpara podría romperse y ocasionarle heridas. No utilice una lámpara de fuente de luz dañada. Si la lámpara de la fuente de luz se rompe, pida a su distribuidor que se la repare. Los fragmentos de una lámpara de fuente de luz rota pueden ocasionarle heridas.
• La lámpara de la fuente de luz utilizada en este proyector es una lámpara de mercurio de alta presión. Tenga cuidado a la hora de desechar la lámpara de la fuente de luz. Si tiene alguna duda, consulte a su distribuidor.
• No monte el proyector en el techo en un lugar que tienda a vibrar, porque de lo contrario el accesorio de montaje del proyector podría romperse a causa de la vibración, con el consiguiente riesgo de que se caiga o vuelque, lo que podría ocasionar heridas.
• Para evitar descargas eléctricas, utilice solamente el cable accesorio diseñado para este producto.

NO DEJE la instalación de la unidad en manos de personal inexperto.

Asegúrese de pedirle a su distribuidor que le instale la unidad (ej., montaje suspendido del techo), porque se requieren conocimientos técnicos y preparación especial. Si deja la instalación en manos de personal inexperto, PODRÁN producirse heridas o descargas eléctricas.

Precauciones de seguridad (continuación)

CONEXIÓN DE LA ALIMENTACIÓN

La tensión de la fuente de alimentación específica para este producto es 110 V – 240 V CA. Por motivos de seguridad y de compatibilidad electromagnética, utilice solamente el cable de alimentación designado por nuestro distribuidor.

Asegúrese de que el cable de alimentación usado para el proyector es el tipo correcto para la toma de corriente de CA de su país. Consulte a su distribuidor.

Cable de alimentación

Para el Reino Unido

Para los países del continente europeo

ADVERTENCIA:

No corte el enchufe de este equipo.

Si el enchufe provisto no es adecuado para la toma de corriente de su hogar o si el cable es demasiado corto para acceder a la toma, adquiera un cable de extensión o un adaptador aprobado y apropiado, o consulte a su distribuidor.

No obstante, si de todos modos se corta el enchufe, tírelo inmediatamente para evitar riesgos de descargas eléctricas al conectarlo inadvertidamente a la red de alimentación. Si es necesario instalar un enchufe nuevo, siga las siguientes instrucciones.

ADVERTENCIA:

ESTE APARATO DEBE SER PUESTO A TIERRA.

IMPORTANTE:

Los hilos del cable de alimentación de este producto pueden distinguirse por su color de la siguiente forma:

Verde y amarillo: Tierra

Azul: Neutro

Marrón: Activo

Como estos colores pueden no coincidir con las marcas de color que identifican a los terminales de su enchufe, proceda como sigue:

El hilo de color verde y amarillo debe ser conectado al terminal marcado con la letra E o con el símbolo de tierra de seguridad, o de color verde o verde y amarillo.

El hilo de color azul debe ser conectado al terminal marcado con la letra N o de color negro.

El hilo de color marrón debe ser conectado al terminal marcado con la letra L o de color rojo.

CONEXIÓN DE LA ALIMENTACIÓN (Sólo Reino Unido)

CÓMO CAMBIAR EL FUSIBLE:

Cuando cambie el fusible, asegúrese de emplear solamente uno del tipo aprobado y de la asignación correcta, y de volver a poner la tapa del fusible.

EN CASO DE DUDA CONSULTE CON UN ELECTRICISTA COMPETENTE.

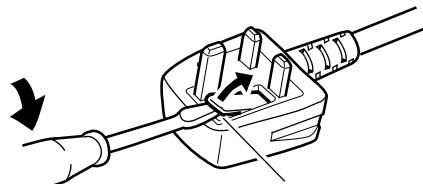

Abra el compartimento del fusible con un destornillador plano, y cambie el fusible.

(*En la ilustración que sigue se muestra un ejemplo).

Fusible

Apreciado cliente,

Este aparato cumple con las normativas y normas europeas respecto a la calidad eléctrica y a la compatibilidad electromagnética.

El representante europeo de Victor Company of Japan, Limited es:

JVC Technology Centre Europe GmbH

Postfach 10 05 52

61145 Friedberg

Alemania

Características principales

Compatible con múltiples dispositivos digitales

• Viene con un terminal HDMI dual que permite la transmisión digital de señales de alta definición. (P14)

Imágenes hermosas en pantalla grande

• Disfrute de imágenes de video de alta resolución sin cuadrícula visible, gracias a una resolución completa de alta definición de 1920 × 1080 píxeles. (P20)

Ideal para cualquier lugar

• Viene con una función de conmutación que permite alternar entre una lente vertical de 80 % y una lente horizontal de 34 % . (P18)

Contenido

Para comenzar

Precauciones de seguridad 2

Características principales 6

Contenido 8

Cómo utilizar este manual

Accesorios/Accesorios opcionales 9

Acerca de este manual 9 Compruebe los accesorios 9 Accesorios opcionales 9

Controles y características 10

Cómo utilizar el control remoto 13

Carga de las pilas 13

Alcance efectivo de la unidad de control remoto. 13

Preparación

Selección de los dispositivos de conexión. 14

Conexión 15

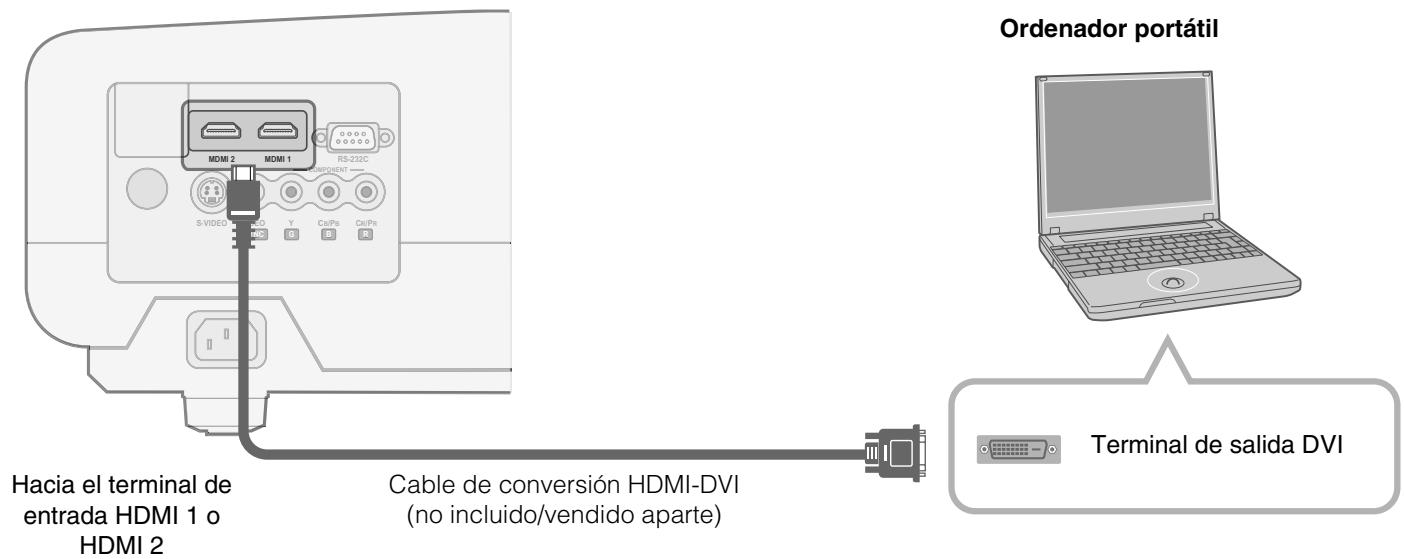

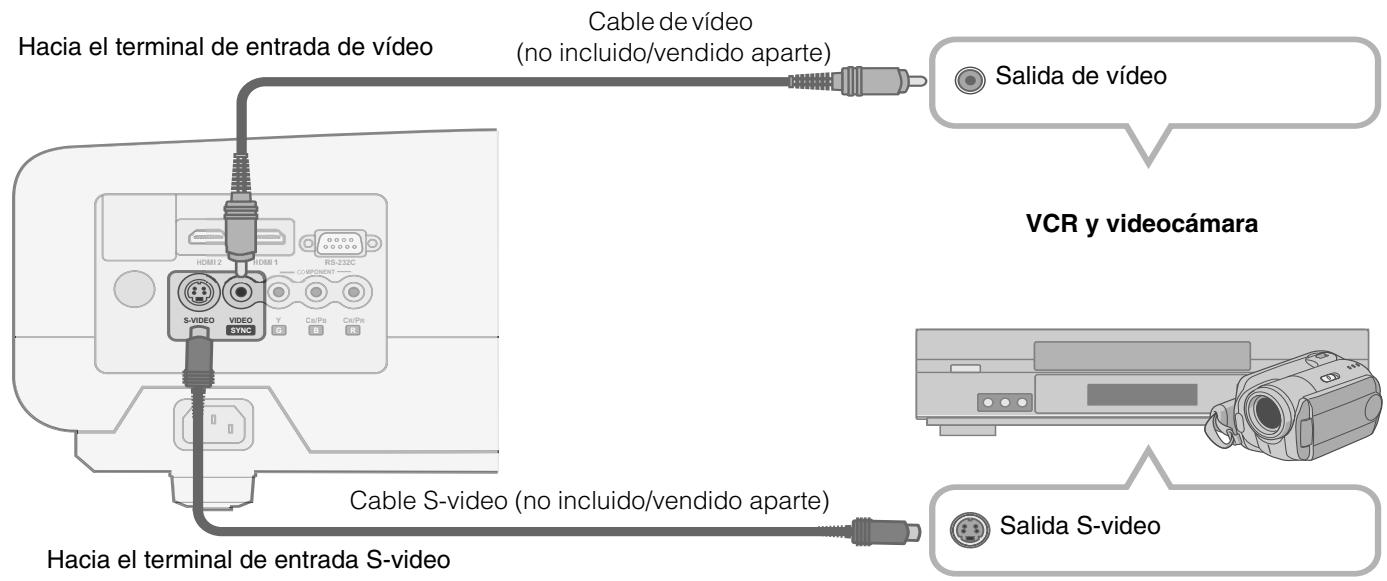

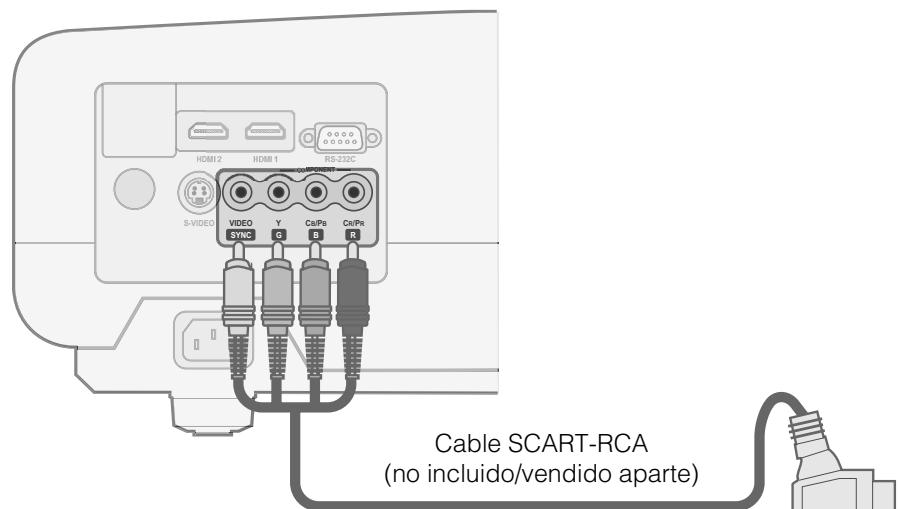

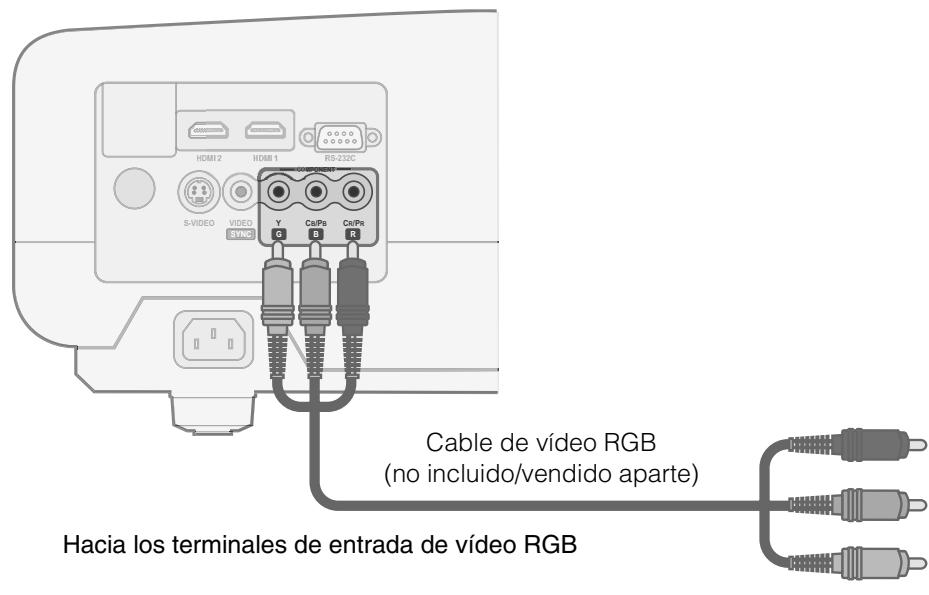

Conexión mediante el cable de video y cable S-video.......15 Conexión mediante el cable de video del componente...... 15 Conexión mediante el cable HDMI 16 Conexión mediante el cable de conversión HDMI-DVI......16 Conexión mediante el cable SCART-RCA 17 Conexión mediante el cable de video RGB 17

Instalación del proyector y de la pantalla. 18

Tamaño de la imagen y distancia de proyección 19

Proyección de imágenes 20

Características prácticas durante la proyección.....22

Ajuste del tamaño de la pantalla 22

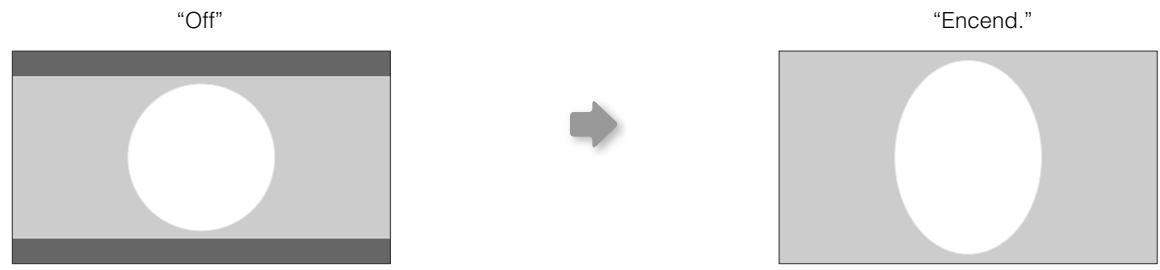

Enmascaramiento de la zona circundante de una imagen 22

Configuración

Menú de ajustes 24

Procedimientos para usar el menú 24 Menú de ajustes 25

Personalización de las imágenes proyectadas.....34

Modificación de los valores del perfil de imagen predeterminado 34 Grabación de perfiles de imagen definidos por el usuario 35 Grabación de perfiles de imagen definidos por el usuario desde el menú 35

Solución de problemas

Solución de problemas. 36

¿Qué hacer cuando se visualizan esos mensajes? 38

Acerca de los indicadores de advertencia. 39

Acciones requeridas por el modo de advertencia 39

Reemplace la lámpara 40

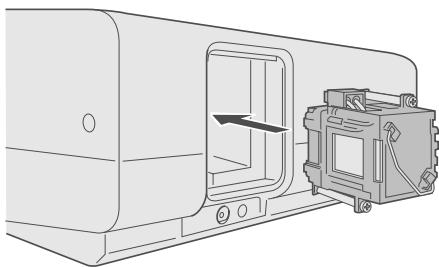

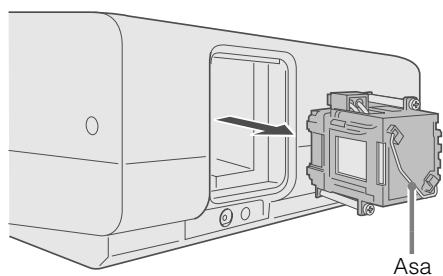

Procedimiento de reemplazo de la lámpara 40 Reajuste el tiempo de vida útil de la lámpara. 42

Limpieza y reemplazo del filtro 43

Otros

Interfaz RS-232C 44

Especificaciones de RS-232C 44 Formato del comando 44 Ejemplos de comunicación RS-232C. 48

Derechos de autor y advertencia. 50

Acerca de las marcas de fábrica y del derecho de autor 50 Advertencia 50 Montaje de la unidad 51

Especificaciones 52

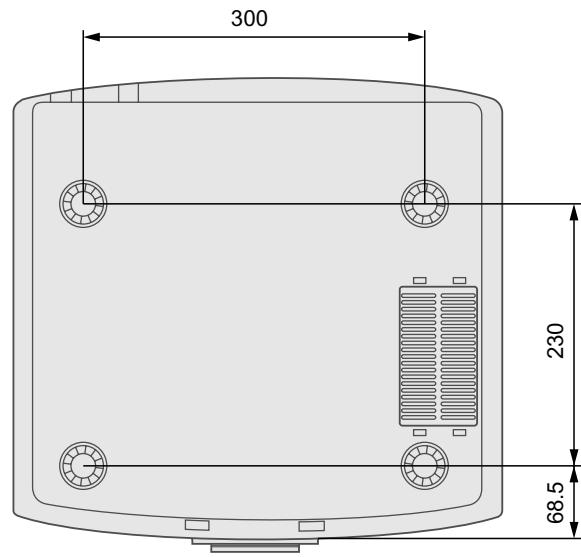

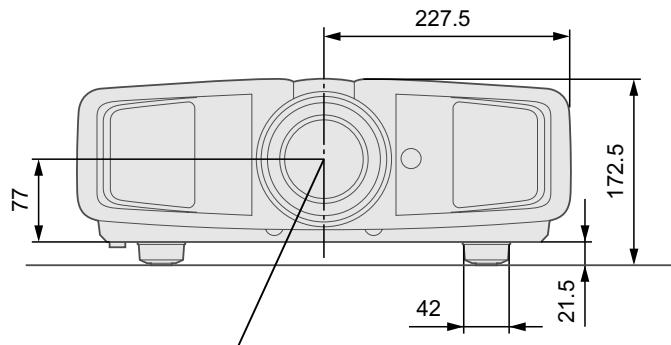

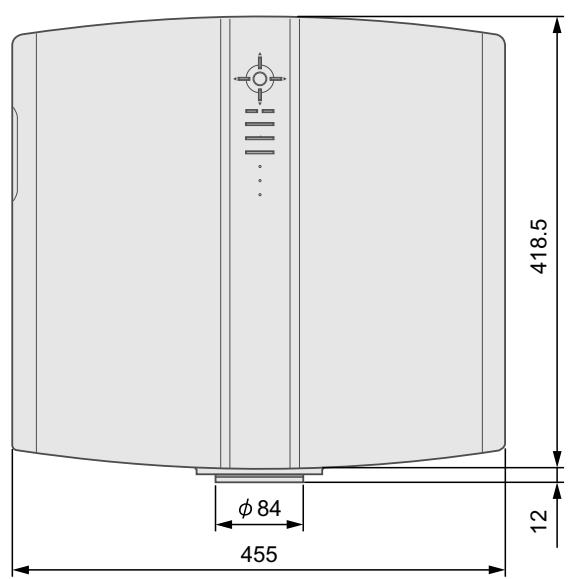

Dimensiones 53

Cómo utilizar este manual/ Accesorios/Accesorios opcionales

Acerca de este manual

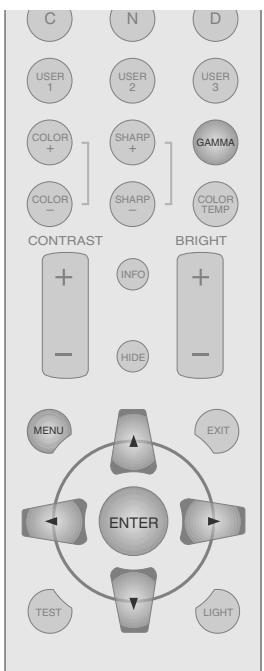

Los botones que deben utilizarse son de una tonalidad de color más oscura.

Este manual describe principalmente el método de funcionamiento mediante el control remoto.

• Los botones del control remoto se describen como [nombre del botón].
• La selección de elementos del menú se describe en la sección "Selección de elementos".

- Convenciones relativas a este manual

Describe las limitaciones de los sistemas o de la utilización.

Indica información ✔️.

Describe precauciones relativas al funcionamiento.

Indica las páginas relacionadas.

Compruebe los accesorios

Control remoto

Cable de alimentación para el Reino Unido (2 m)

Pilas AAA (para confirmar el funcionamiento). Cable de alimentación para países del continente europeo (2 m). Se incluye ahora un manual de instrucciones, una tarjeta de garantía y documentación impresa.

Accesorios opcionales

Comuníquese con su distribuidor autorizado si desea más detalles.

• Lámpara de repuesto: BHL5009-S (Unidad de lámpara)
• Filtro de repuesto: LC32058-002A (Filtro interno)

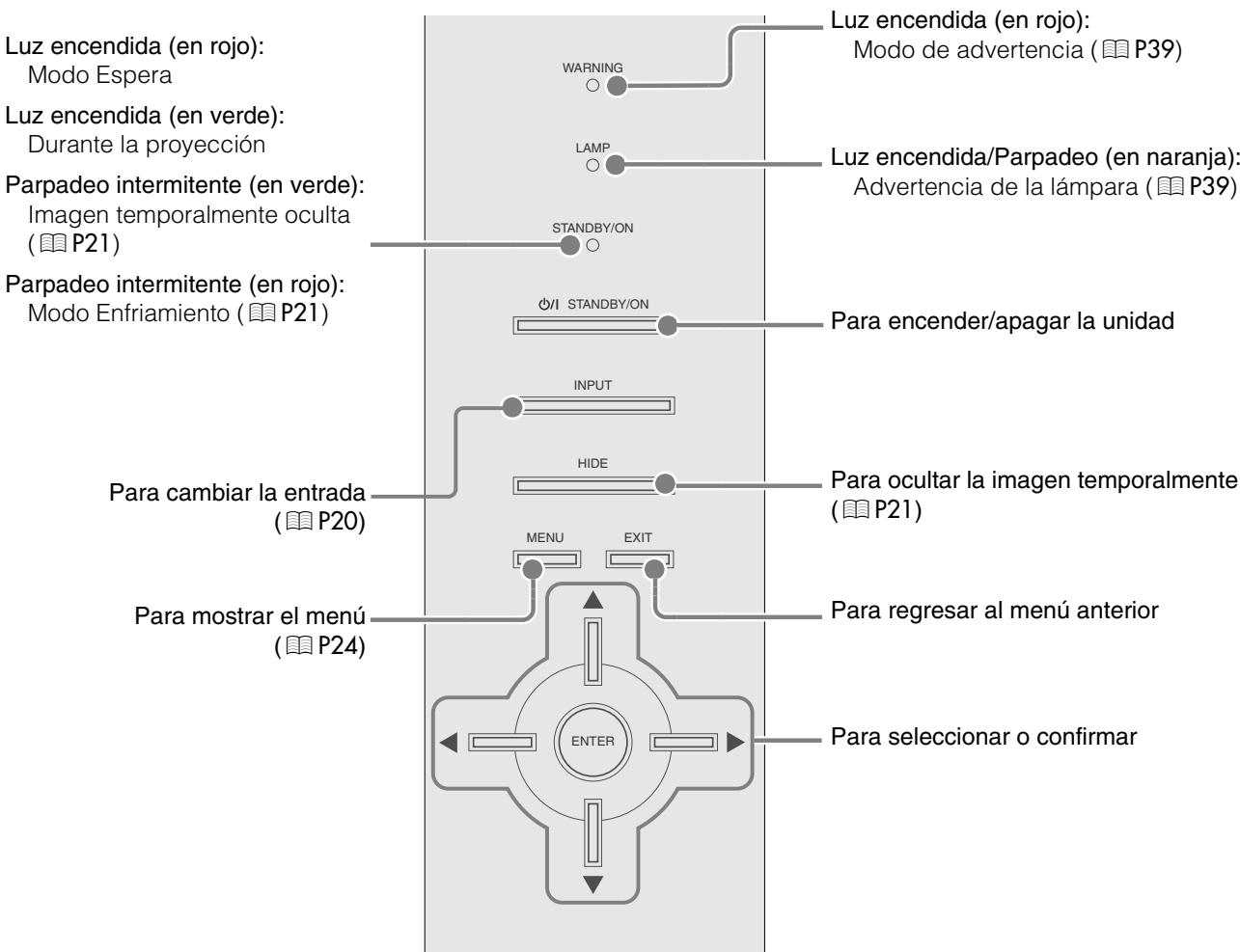

Controles y características

Para ajustar el enfoque.

Para ajustar el tiempo de la imagen.

Hágalo configurar utilizando el control remoto. (P20)

ADVERTENCIA

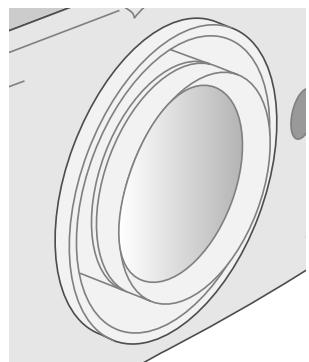

No dé la vuelta a la lente con sus manos.

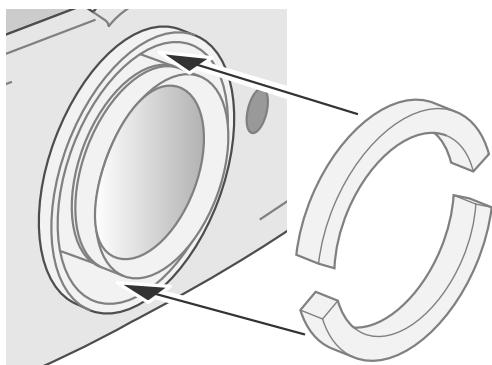

Esta unidad viene con un material separador de protección que sostiene la lente. Retírelo antes de utilizar la unidad. No deseche el material de protección, consérvelo para usar ulteriormente. (P50)

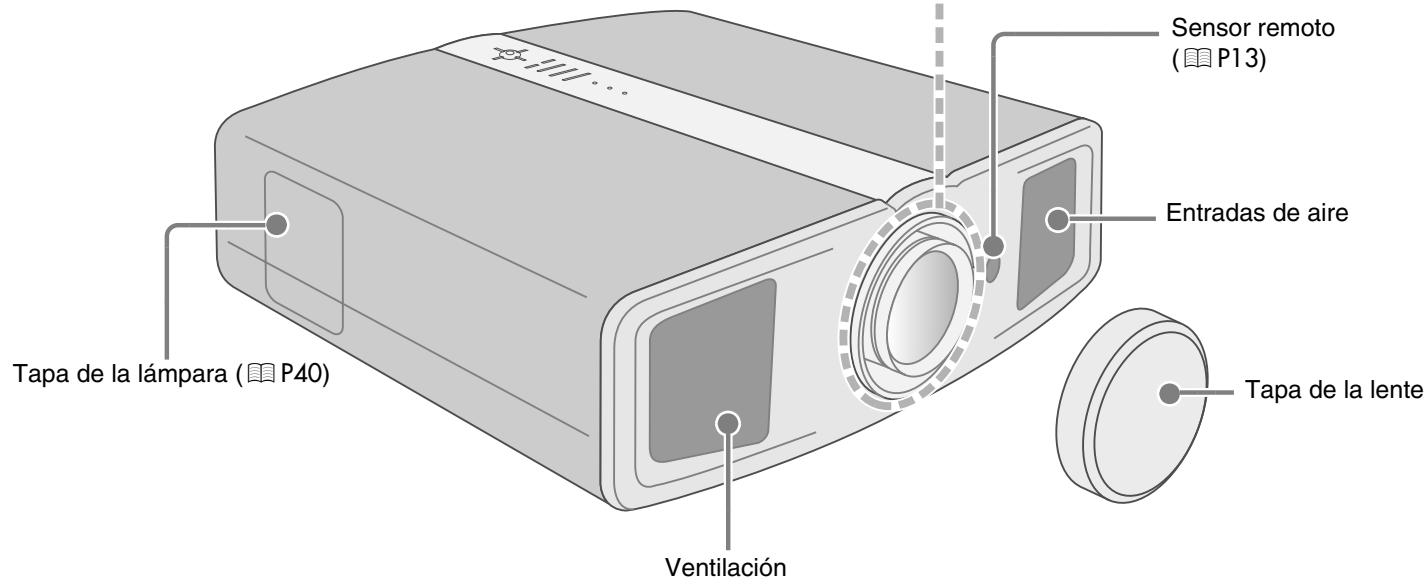

Lado frontal/lado izquierdo

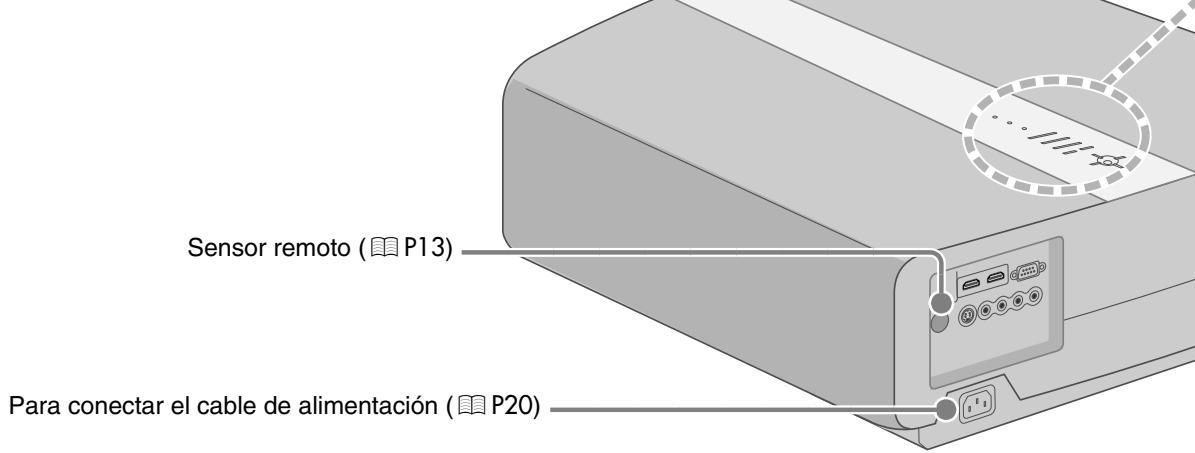

Lado posterior/superficie superior

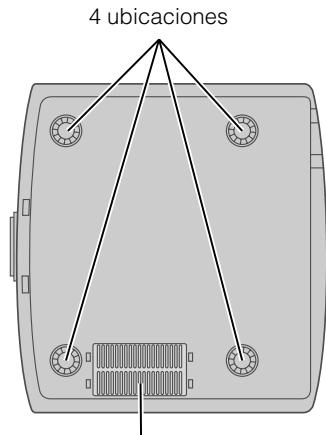

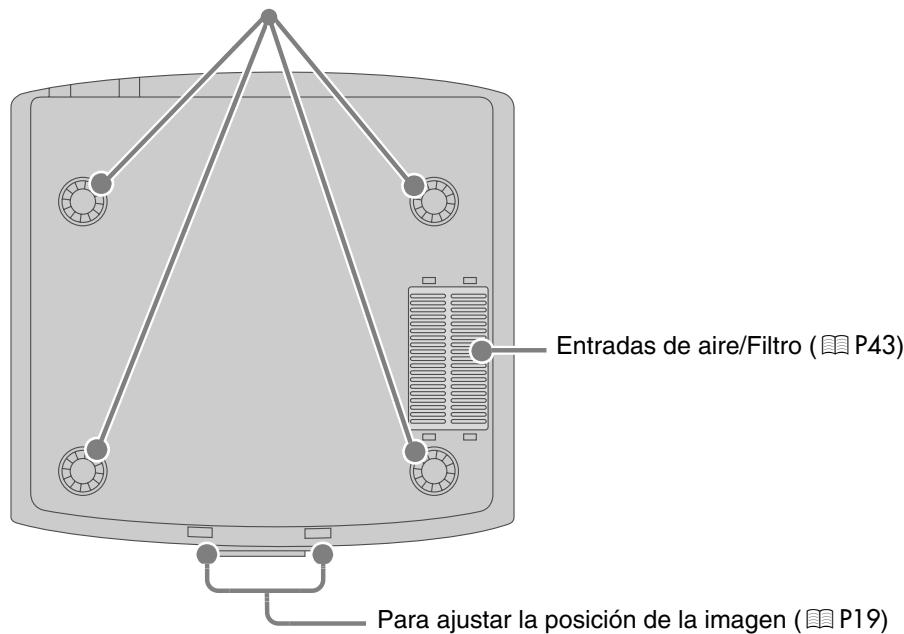

Superficie inferior

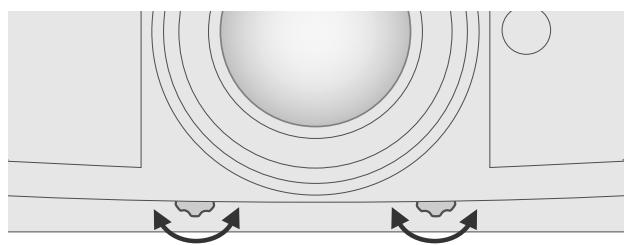

Pies: Se puede ajustar la altura (0~5 mm) girando el pie.

Controles y características (Continuación)

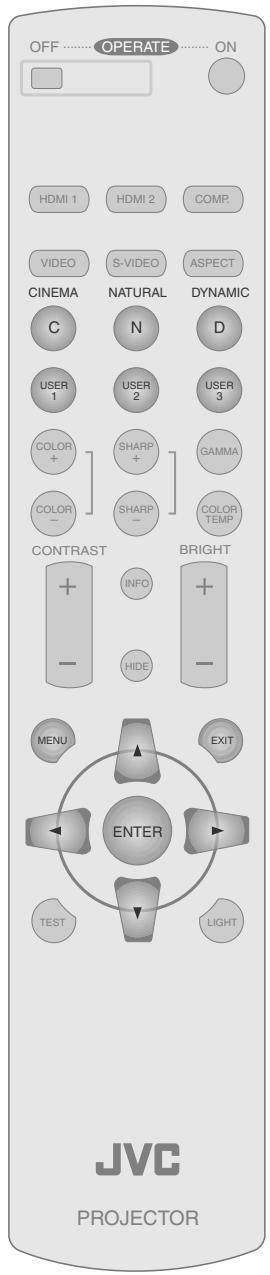

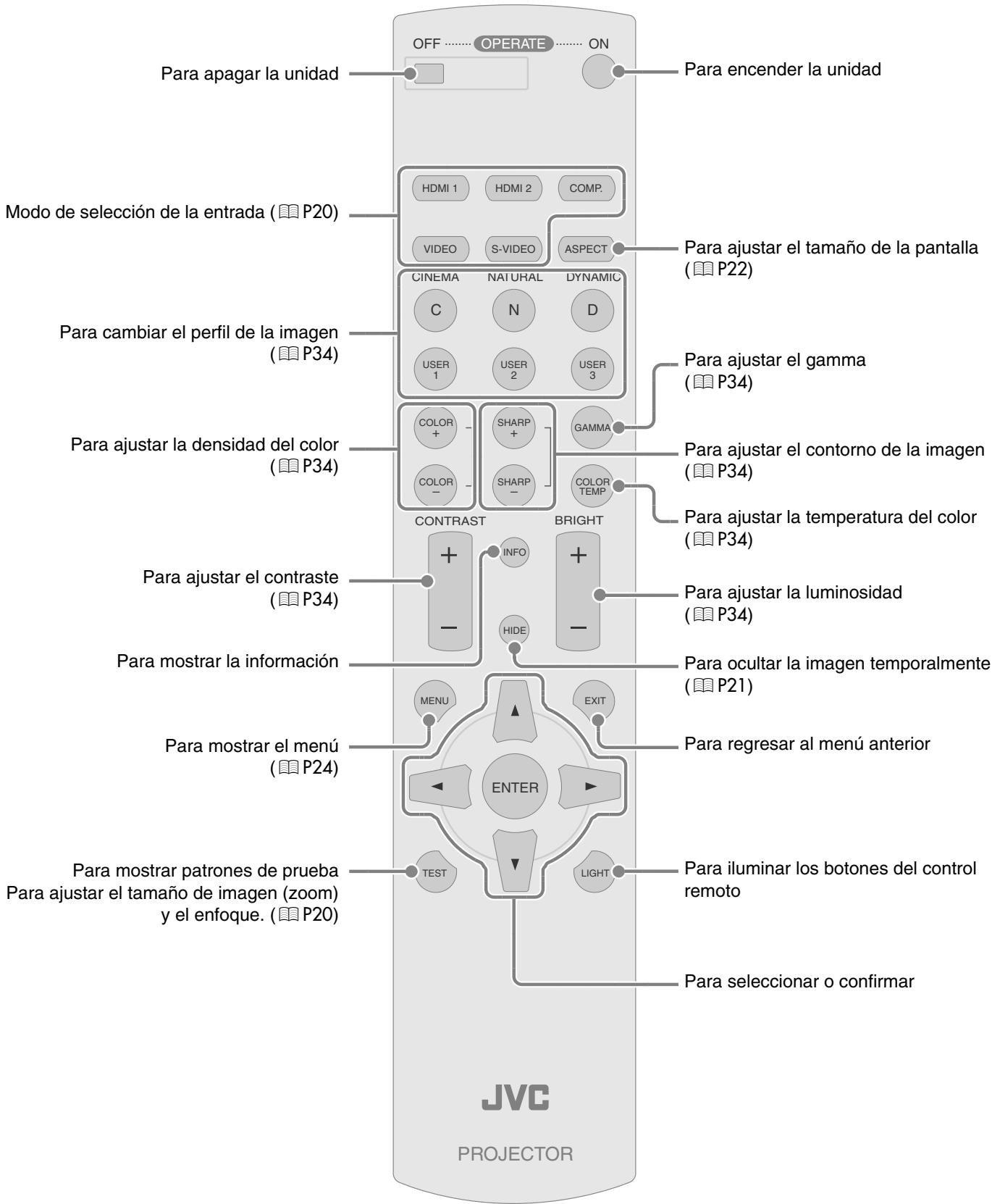

Control remoto

Cómo utilizar el control remoto

Carga de las pilas

1

2

3

• Si, para funcionar, el control remoto tiene que estar cerca del proyector, esto indica que las pilas se están gastando. Cuando esto suceda, reemplácelas. Introduzca las pilas tomando como guía las marcas ⊕ ⊖. Asegúrese de introducir primero el extremo ⊖. Si se produce un error durante la instalación del control remoto, retire las pilas y espere unos 5 minutos. Cargue nuevamente las pilas y utilice el control remoto.

Alcance efectivo de la unidad de control remoto

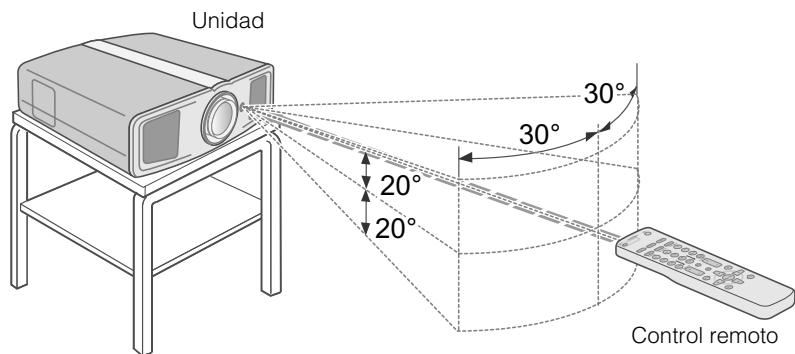

Cuando dirija el control remoto hacia esta unidad

• Cuando apunte el control remoto hacia el sensor remoto de esta unidad, asegúrese de que la distancia respecto del sensor, en la parte frontal o posterior de esta unidad, es de 7 m. Si el control remoto no funciona correctamente, acérquelo a la unidad.

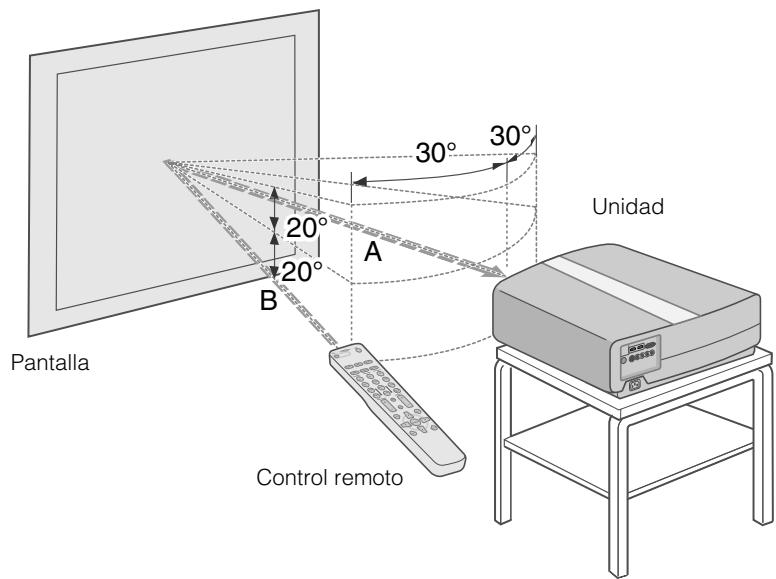

Cuando apunte el control remoto reflejándolo en la pantalla

• Asegúrese de que la distancia total A (desde la unidad hasta la pantalla) y la distancia B (desde el control remoto hasta la pantalla) es de, como máximo, 7 m.
• Como la eficacia de las señales reflejadas desde la unidad de control remoto varía de acuerdo con la pantalla utilizada, la distancia de funcionamiento podría disminuir.

Selección de los dispositivos de conexión

• No encienda la unidad antes de haber terminado la conexión.

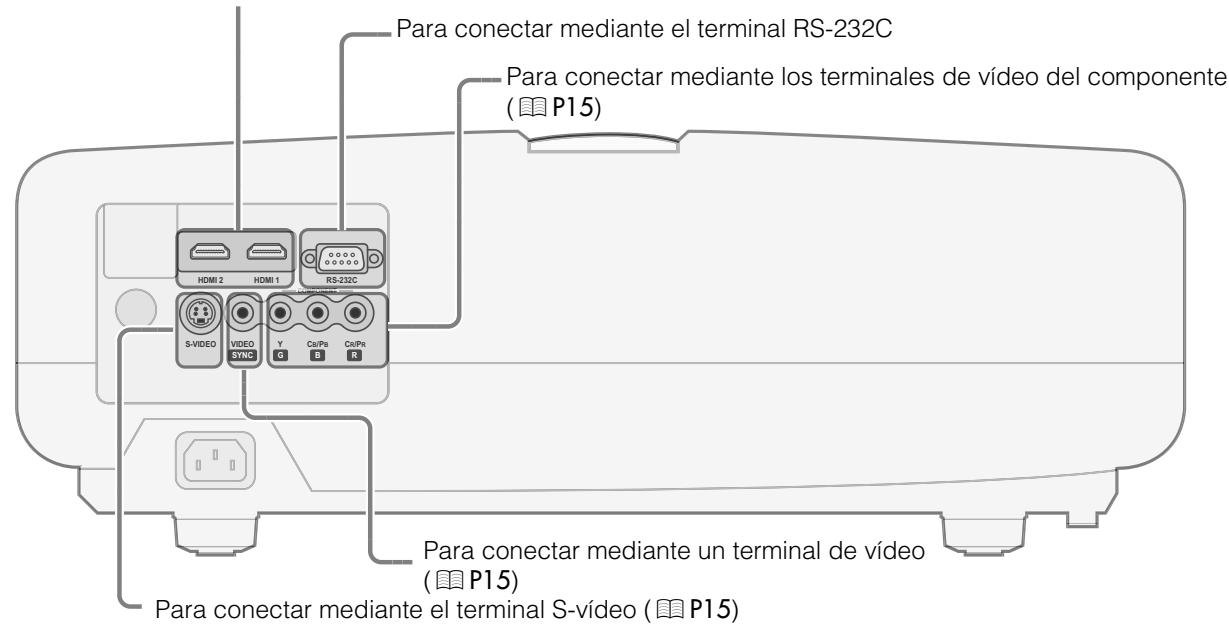

• El procedimiento de conexión varía según el dispositivo utilizado. Para más detalles, consulte el manual de instrucciones del dispositivo que desea conectar.
• Para obtener calidad de audio, conecte el dispositivo a un amplificador.
• Puede que, según los dispositivos y cables que deban conectarse, las imágenes no se muestren.

Utilice un cable compatible con las normas HDMI (se vende por separado) con el logotipo HDMI. - Puede que no sea posible conectarlos a esta unidad; todo dependerá de la dimensión de la tapa del conductor de los cables que deban conectarse.

Grabador DVD

Reproductor DVD

Para conectar mediante el terminal HDMI (P16)

Organizador portátil

VCR y videocámara

Conexión

Conexión mediante el cable de video y cable S-video

Unidad

Conexión mediante el cable de video del componente

Unidad - Ajuste la opción "COMP" del menú de ajustes en "Y Pb/Cb Pr/Cr". (P28 - 17)

Conexión (Continuación)

Conexión mediante el cable HDMI

Unidad

Conexión mediante el cable de conversión HDMI-DVI

Unidad

Conexión mediante el cable SCART-RCA

Unidad Hacia los terminales de entrada de las señales de sincronización y de video RGB

Reproductor DVD para el mercado europeo

Terminal SCART - Ajuste la opción "COMP" del menú de ajustes en "SCART". (P28 - 17)

Conexión mediante el cable de video RGB

Unidad Dispositivo con salida RGB

Terminales de calidad de video RGB R (Rojo)

B (Azul)

G (Verde) (Incluye señal de sinc.) - Ajuste la opción "COMP" del menú de ajustes en "RGB". (P28 - 17) - Si desea información respecto de las señales de entrada compatibles, consulte "Especificaciones". (P52)

Instalación del proyector y de la pantalla

Instale la unidad y la pantalla. Coloque la unidad y la pantalla perpendicularmente entre sí. No hacerlo puede ocasionar la distorsión trapezoidal de la imagen proyectada.

Instalación del proyector y de la pantalla

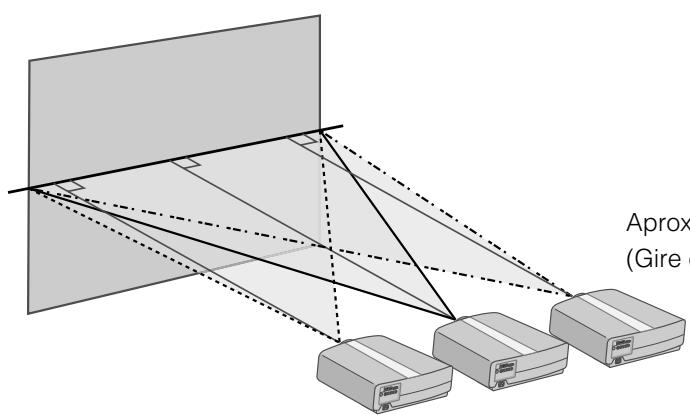

Posición izquierda/derecha

*posición 0% arriba/abajo (centro)

Aproximadamente 34% (máximo) de la imagen proyectada (gire el disco hacia la derecha para obtener el máximo)

Aproximadamente 34% (máximo) de la imagen proyectada

(Gire el disco hacia la izquierda para obtener el máximo)

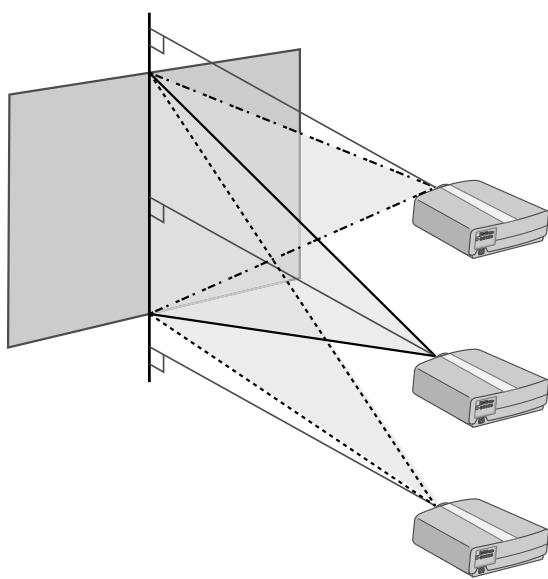

Posición arriba/abajo

*posición 0% izquierda/derecha (centro)

Aproximadamente 80% (máximo) de la imagen proyectada (gire el disco hacia la izquierda para obtener el máximo)

Aproximadamente 80% (máximo) de la imagen proyectada (gire el disco hacia la derecha para obtener el máximo)

- Cambio del alcance de la imagen proyectada

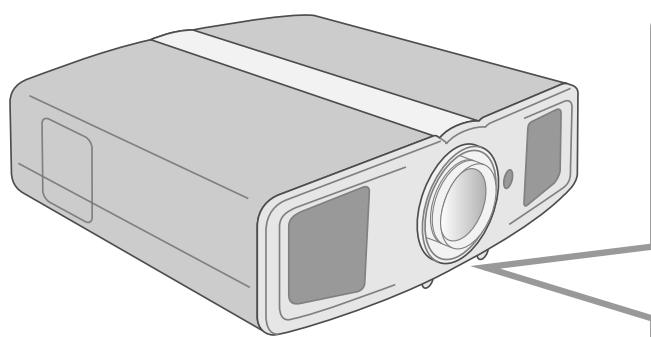

Ajuste de manera tal que la imagen proyectada quede en el centro de la pantalla

Mueve la imagen a la izquierda o a la derecha

Mueve la imagen hacia arriba o hacia abajo.

CONSEJOS

• El ajuste se puede hacer fácilmente moviendo la imagen hacia arriba, hacia el centro.
• Puede que sea necesario ajustar el "Ajuste de píxel" en el menú de ajustes después de haber ajustado la posición de la imagen. (P27 - 10)

Tamaño de la imagen y distancia de proyección

Para obtener el dato de pantalla que desea, determine la distancia desde la lente hasta la pantalla. Esta unidad utiliza una lente de zoom motorizado de 2,0x para la proyección.

■ Relación entre el tamaño de la pantalla de proyección y la distancia de proyección

Tamaño de la pantalla de proyección (Largo diagonal) Relación de aspecto 16:9	Distancia de proyección aproximada W (Ancho) ~ T (Tele)
60" (Aprox. 1,52 m)	Aprox. 1,78 m ~ Aprox. 3,63 m
70" (Aprox. 1,78 m)	Aprox. 2,09 m ~ Aprox. 4,24 m
80" (Aprox. 2,03 m)	Aprox. 2,40 m ~ Aprox. 4,86 m
90" (Aprox. 2,29 m)	Aprox. 2,71 m ~ Aprox. 5,47 m
100" (Aprox. 2,54 m)	Aprox. 3,01 m ~ Aprox. 6,08 m
110" (Aprox. 2,79 m)	Aprox. 3,32 m ~ Aprox. 6,70 m
120" (Aprox. 3,05 m)	Aprox. 3,63 m ~ Aprox. 7,31 m
130" (Aprox. 3,30 m)	Aprox. 3,93 m ~ Aprox. 7,93 m

Tamañode la pantalla de proyección (Largo diagonal) Relación de aspecto 16:9	Distancia de proyección aproximada W (Ancho) ~ T (Tele)
140" (Aprox. 3,56 m)	Aprox. 4,24 m ~ Aprox. 8,54 m
150" (Aprox. 3,81 m)	Aprox. 4,55 m ~ Aprox. 9,16 m
160" (Aprox. 4,06 m)	Aprox. 4,86 m ~ Aprox. 9,77 m
170" (Aprox. 4,32 m)	Aprox. 5,16 m ~ Aprox. 10,38 m
180" (Aprox. 4,57 m)	Aprox. 5,47 m ~ Aprox. 11,00 m
190" (Aprox. 4,83 m)	Aprox. 5,78 m ~ Aprox. 11,61 m
200" (Aprox. 5,08 m)	Aprox. 6,08 m ~ Aprox. 12,23 m

Las distancias de proyección que aparecen en la tabla se indican únicamente como referencia. Úselas en este sentido durante la instalación. - Para la instalación, utilice una imagen proyectada con relación de aspecto 16:9.

Proyección de imágenes

Esta sección describe las formas de proyectar imágenes de entrada en la pantalla.

Preparación

Retire la tapa de la lente.

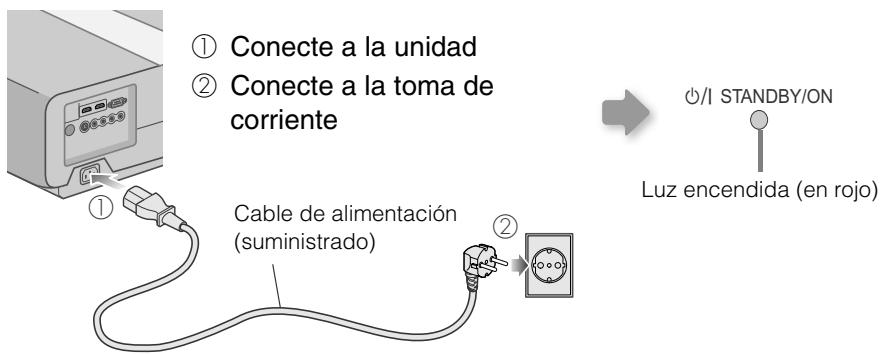

1. Introduzca el enchufe en la toma.

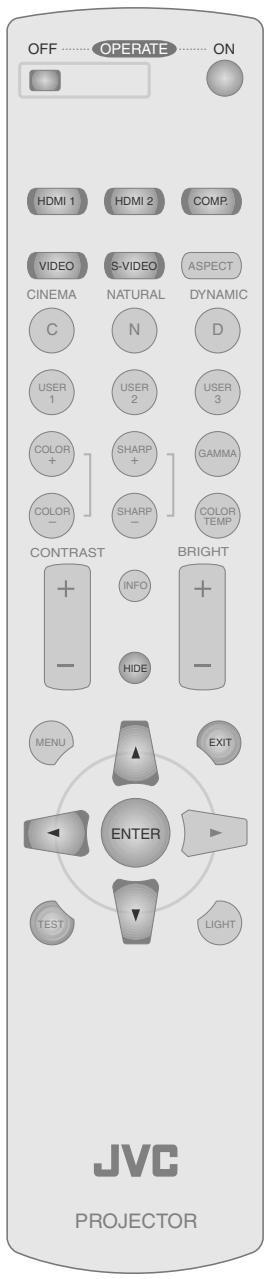

2 Encienda la unidad

/STANDBY/ON

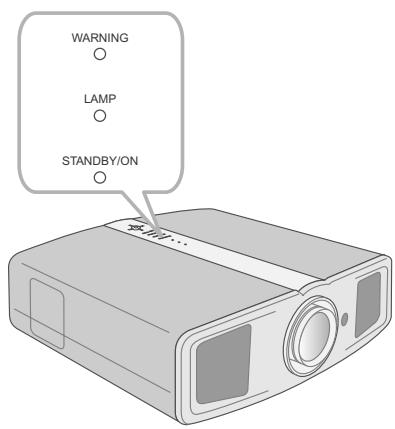

Luz encendida (en verde)

• También puede presionar el botón [STANDBY/ON] de la unidad para encenderla. (P11)

3 Proyecte la imagen

1 Modo de selección de la entrada

HDMI 1

HDMI 2

COMP

VIDEO

S-VIDEO

• También puede seleccionar el modo de entrada presionando el botón [INPUT] de la unidad. (P11)

2 Active la reproducción desde el dispositivo seleccionado

4 Ajuste la posición de la pantalla de proyección

• Consulte la sección "Instalación del proyector y de la pantalla" para obtener información sobre los procedimientos de ajuste de la posición. (P18)

5 Ajuste el tiempo de la imagen (zoom o enfoque)

Muestra el patrón de prueba (retícula)

Presione 1 o más segundos

Ajuste acordemente presionando los botones arriba y abajo

Ajuste el tiempo de la imagen (zoom)

Ajuste acordemente presionando los botones arriba y abajo

• Conmuta entre "Focus" y "Zoom" siempre que se presione el botón [ENTER].

4 Para terminar

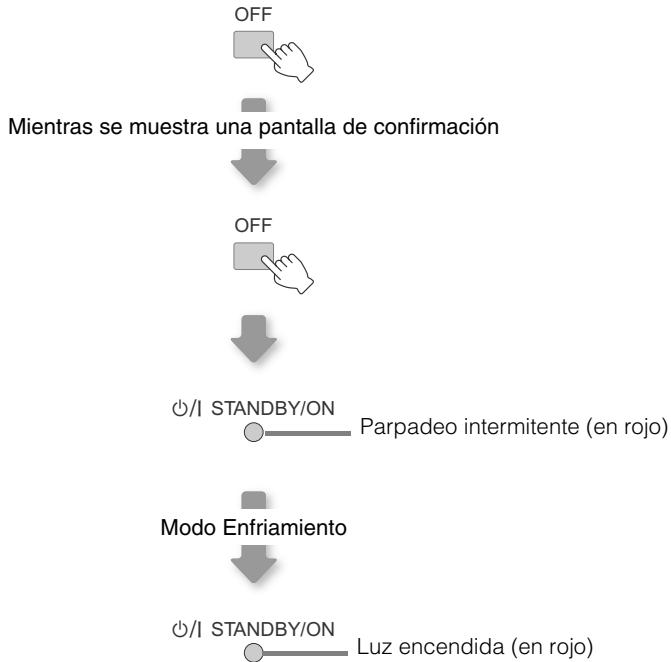

6 Apague la unidad

• La unidad no debe apagarse durante aproximadamente 90 segundos después de haber sido encendida. Empiece a utilizarla solamente después de haber transcurrido 90 segundos.
• Internacionalmente, para apagarla. (P11)
• Después de usar la lente, colóquele nuevamente la tapa para evitar que se ensucie.
• Desconecte el enchufe cuando la unidad no vaya a ser utilizada por un lapso de tiempo prolongado.

CONSEJOS

Se puede ocultar la imagen temporalmente

Se puede ocultar la imagen temporalmente.

/ISTANDBY/ON La luz verde parpadea cuando se oculta la imagen.

Presione el botón [HIDE] nuevamente para mostrar la imagen. No se debe apagar la unidad cuando la imagen esté oculta temporalmente.

MEMO

• El modo Enfriamiento es una función que permite enfriar la lámpara durante aproximadamente 60 segundos después de haber terminado la proyección. Esta función evita que las partes internas de la unidad se deformen o se dañen debido al recalentamiento de la lámpara. Además, impide que la lámpara se rompa y que se disminuya prematuramente su vida útil. En el modo Enfriamiento, el indicador [STANDBY/ON] parpadea en rojo.
• Una vez terminado el enfriamiento, la unidad regresa automáticamente al modo de espera.
• No retire el enchufe en el modo Enfriamiento, pues esto podría reducir la vida útil de la lámpara y ocasionar un fallo de funcionamiento.

Características prácticas durante la proyección

Se puede cambiar el tamaño de pantalla de la imagen proyectada u ocultar la zona circundante de una imagen cuya zona externa parece deteriorada.

Ajuste del tamaño de la pantalla

Es posible ajustar la imagen proyectada a un tamaño más adecuado para la pantalla (relación de aspecto).

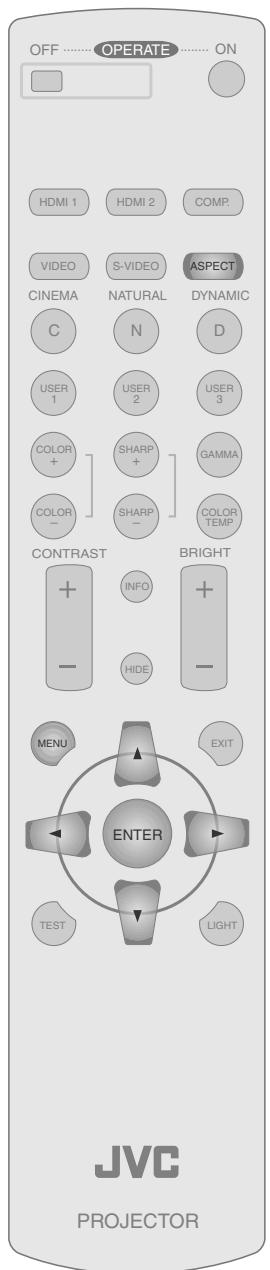

→ 4: 3 → 1 6: 9 → ZOOM

• El tamaño de la pantalla puede ajustarse también a partir de “Aspecto” del menú de ajustes. (P29 - 19)
• Cuando se introducen imágenes de alta definición, el ajuste "Extensión V" está disponible en cambio. (P29 - 20)
• Cuando se introducen señales de ordenador, el ajuste "TamañoImagen" estará disponible en cambio. (P29 - 21)
• Imagen de entrada e imagen proyectada según los distintos ajustes de la pantalla

Imagen de entrada	Tamaño de la pantalla
	4:3	16:9	Zoom
SDTV(4:3)	Relación de aspecto: Igual Tamaño de pantalla más adecuado	Relación de aspecto: Paisaje LaImagen se expande horizontalmente	Relación de aspecto: Igual Se pierden la parte superior y la parte inferior de laImagen
SDTV(4:3) Imagen grabada en modo paisaje (bandas negras arriba y abajo) del programa DVD	Relación de aspecto: Igual Se proyecta unaImagen(PC)	Relación de aspecto: Paisaje LaImagen se expande horizontalmente	Relación de aspecto: Igual Tamaño de pantalla más adecuado

• Dependiendo de la imagen de entrada, la selección de "4:3" puede dar como resultado una imagen expandida verticalmente; en cambio, la selección de "16:9" le permite obtener el tiempo de pantalla más adecuado.

Enmascaramiento de la zona circundante de una imagen

Las imágenes cuya zona externa parece deteriorada pueden proyectarse enmascarando (escondiendo) la zona circundante de la imagen proyectada.

1. Proyecte la imagen

Imagen en la que la calidad de la zona externa se ha deteriorado.

2. Enmascare la imagen

1. Muestre el menú de ajustes

• El enmascaramiento es posible únicamente cuando se introducen imágenes de alta definición.

Menú de ajustes

Puede ajustar las imágenes proyectadas en la vista que desee con solo cambiar los ajustes de fábrica.

Procedimientos para utilizar el menú

Por ejemplo:

Cuando se cambia "Aspecto" de "4:3" a "16:9"

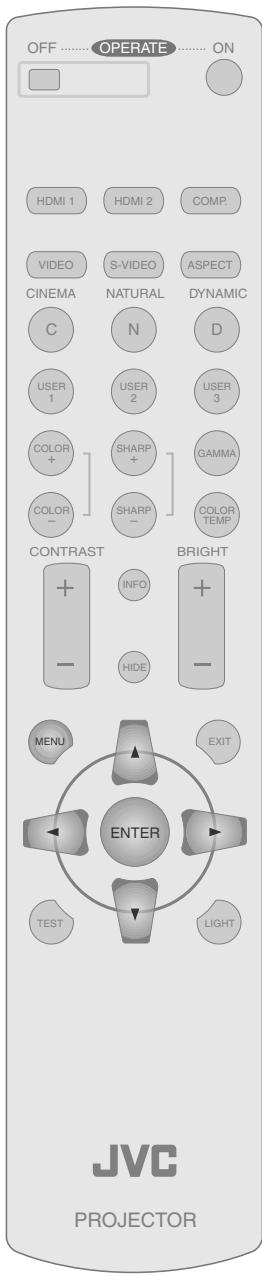

1 Muestre el menú de ajustes

Los valores que aparecen en son los valores de fábrica. - Los elementos que puedan configurarse varían de acuerdo con las señales de entrada.

Imagen > Ajuste de Imagen

Contraste

Ajusta el contraste de la imagen proyectada.

(Negro) -50 50 (Blanco)

02 Brillo

Ajusta la luminosidad de la imagen proyectada.

(Oscuro) -30 30 (Claro)

03 Color

Ajusta la densidad de color de la imagen proyectada.

(Ligero) -50 50 (Oscuro)

04 Tono

Ajusta la tonalidad de la imagen proyectada.

(Rojo) -30 30 (Verde)

05 Nitidez

Ajusta el contorno de la imagen proyectada.

(Suave) -30 30 (Marcado)

06 DNR

Ajusta la intensidad de la eliminación de ruidos para la imagen proyectada.

(Débil) 0 30 (Fuerte)

• Las opciones "Contraste", "Brillo", "Color" y "Nitidez" pueden configurarse también utilizando el control remoto. (P12)
• El "Tono" puede ajustarse únicamente cuando las señales NTSC son introducidas en el terminal de entrada S-video o en el terminal video.

Imagen > Temperatura color

07 Temperatura color

Ajusta la temperatura de color de la imagen proyectada.

Bajo	Selección esta opcción para darle un matiz rojizo a laImagen.
Medio	Selección esta opcción para Obtener unaImagen simétrica.
Alto	Selección esta opcción para darle un matiz azulado a laImagen.
Memoria1*	Rojo	(Menos rojo) -255 ~ 0 (Más rojo)
	Verde	(Menos verde) -255 ~ 0 (Más verde)
	Azul	(Menos azul) -255 ~ 0 (Más azul)
Memoria2*	Rojo	(Menos rojo) -255 ~ 0 (Más rojo)
	Verde	(Menos verde) -255 ~ 0 (Más verde)
	Azul	(Menos azul) -255 ~ 0 (Más azul)

Menú de ajustes (Continuación)

Imagen > Gamma
Gamma
Ajusta las caracteristicas de la gradación de laImagen proyectada.
	Normal	En circunstancias normales, selección este ajuste.
	Teatro1	Ajusta el gamma en "Teatro1".
	Teatro2	Ajusta el gamma en "Teatro2".
	Dinámico	Selección este cuando está en zonas bien iluminadas (como un salón) o cuando está jugando a juegos.
	Personalizzato (Config. gamma)	El gamma se pueda configurar según sus preferencias.
		Valor corrección Se pueda configurar el coeficiente (1,8 ~ 2,6) de la curva gamma.
		Ajuste gamma * La curva gamma de los colores (R, G, B) pueda ajustarse por分开ado. Ajustar "W" se ajustará para todos los values "R, G, B". Las curvas gamma se representan con una "G".
		Guardar Guarda los datos de ajuste de gamma.
		Cargar Carga los datos de gamma que se guardaron.
		Reajustar todo Devvelve los coeficientes gamma a los values establishidos por el "Valor corrección".

• "Normal" es la opción adecuada en circunstancias normales, pero puede seleccionar otras opciones según lo prefiera.
• También es posible configurar este ajuste utilizando el control remoto. (P12)

*Ajuste gamma

① Seleccione el coeficiente de la curva de gamma de referencia (1,8 2,6) en "Valor corrección". ② Seleccione el color a ajustar en la pantalla de ajuste de gamma.

③ Ajuste la curva de gamma en la pantalla de ajuste de la curva de gamma.

Seleccione el punto en el que se tiene que abrir la gradación (brillo) con los botones /

Ajuste la gradación (brillo) con los botones / .

(4) Para terminar

• Si la curva de gamma se ajusta repetidamente, se acumularán errores de cálculo y la curva de gamma puede que no pueda volver a su forma original. En este caso, seleccione el coeficiente en "Valor corrección" de nuevo o recupere la gamma anterior utilizando "Cargo".

Imagen > Compensación
Compensación
Ajusta respectivamente el brillo de los colores rojo, verde y azul enAreas oscuras de las imágenes. (Nivel de compensación)
	Rojo	(Menos rojo)-60 ~ 60 (Más rojo)
	Verde	(Menos verde)-60 ~ 60 (Más verde)
	Azul	(Menos azul)-60 ~ 60 (Más azul)

Imagen > Ajuste depixel
Ajuste depixel
Hace ajustes fines de 1pixel para cada cambio menor de color en el sentido horizontal/vertical de laImagen.
	Rojo horiz.	(Mueve el rojo hacía la izquierda) 1 ~ 7 (Mueve el rojo hacía la derecha)
	Verde horiz.	(Mueve el verde hacía la izquierda) 1 ~ 7 (Mueve el verde hacía la derecha)
	Azul horiz.	(Mueve el azul hacía la izquierda) 1 ~ 7 (Mueve el azul hacía la derecha)
	Rojo vertical	(Mueve el rojo hacía abajo) 1 ~ 5 (Mueve el rojo hacía arriba)
	Verde vertical	(Mueve el verde hacía abajo) 1 ~ 5 (Mueve el verde hacía arriba)
	Azul vertical	(Mueve el azul hacía abajo) 1 ~ 5 (Mueve el azul hacía arriba)

• Los sentidos horizontal y vertical se invierten cuando la imagen se voltea hacia la izquierda o hacia la derecha, hacia arriba o hacia abajo.
• Para ajustarla, utilice las imágenes fijas de contornos diferenciados.
• Como se trata de ajustes menores, puede que sea difícil de ver el efecto en todas las imágenes.

Ajuste > Perfil deImagen
Perfil deImagen
Configura el/perfil de laImagen. (P34)
	Cine	Selección esta opcción para visualizar imágenes de calidad de película en una sala oscura.
	Natural	Selección esta opcción para visualizar imágenes que se proyectan con una calidad identética a la que se obtiene en una sala oscura.
	Dinámico	Selección esta opcción para visualizar imágenes claras en una sala luminosa.
	Usuario1	Selección el/perfil de laImagen grabada en “Usuario1”.
	Usuario2	Selección el/perfil de laImagen grabada en “Usuario2”.
	Usuario3	Selección el/perfil de laImagen grabada en “Usuario3”.

• También es posible configurar este ajuste utilizando el control remoto. (P12)

Ajuste > Memoria de/perfil
Memoria de/perfil
Grab o elimina los perfiles deImagen.
	Guardar usuario1	Grab el/perfil de laImagen en "Numero1".
	Guardar usuario2	Grab el/perfil de laImagen en "Numero2".
	Guardar usuario3	Grab el/perfil de laImagen en "Numero3".
	Borrar usuario1	Reactiva el ajuste de"fábrica(natural)para el/perfil deImagen a"Numero1".
	Borrar usuario2	Reactiva el ajuste de"fábrica(natural)para el/perfil deImagen a"Numero2".
	Borrar usuario3	Reactiva el ajuste de"fábrica(natural)para el/perfil deImagen a"Numero3".
	Restablecer Cine	Reactiva el ajuste de"fábrica para el/perfil deImagen a"Cine".
	Restabl. Natural	Reactiva el ajuste de"fábrica para el/perfil deImagen a"Natural".
	Restab. Dinámico	Reactiva el ajuste de"fábrica para el/perfil deImagen a"Dinámico".

• "Contraste", "Brillo", "Color", "Nitidez", "DNR", "Temperatura color", "Gamma" y "Compensación" se graban en "Perfil de Imagen".

Menú de ajustes (Continuación)

Ajuste > Posición de Imagen

13 Posición de Imagen

Ajusta la posición horizontal/vertical de la imagen proyectada.

• El valor de la posición de visualización varía de acuerdo con la señal de entrada.
• Este ajuste está disponible para señales analógicas de entrada, o para señales de entrada COMPONENT y HDMI-1/2 cuando "Extensión V" está ajustado a "Encendido".

Ajuste > Nivel de entrada HDMI

14 Nivel de entrada HDMI

Configura el ajuste de nivel de entrada del terminal de entrada HDMI.

Estándar	En circunstancias normales, selección este ajuste.
Mejorado	Selección este ajuste cuando la zona en blanco y negro de laImagen proyectada no sea;nítida cuando las señales de video RGB provienen de dispositivos DVI.

• Este ajuste es posible únicamente cuando se proyecta una entrada HDMI.

Ajuste > Máscara

15 Máscara

Enmascara (oculta) la zona externa de la imagen proyectada.

2,5%	Enmascarara 2,5 % de la pantalla.
5%	Enmascarara 5 % de la pantalla.
Off	Sin enmascaramento.

• El enmascaramiento es posible únicamente cuando se introducen imágenes de alta definición.

Ajuste > Escaneado

16 Escaneado

Selecciona si configurar el sobrebarrido para las señales de video 4:3 (NTSC, PAL, SECAM, 480i, 576i, 480p y 576p).

Off	Sin sobrebarrido.
Encend.	Sobrebarre el superior, izquierdo, inferior y derecho al 2,5 % cada uno.

• Este ajuste no está disponible cuando las señales del ordenador se dan como entrada a la terminal HDMI.

Fuente > COMP

17 COMP

Configura las señales de entrada del terminal de entrada de video del componente.

Y Pb/Cb Pr/Cr	Selección esta-option cuando se dé entrada a las/señas de video del componente
RGB	Selección esta-option cuando introduzca/señas de video RGB.
SCART	Selección esta-option cuando las/señas de video RGB y de sincronización se introduzcan mediante una toma SCART disponible en vente Europa.

• Este ajuste es posible únicamente cuando se proyecta una entrada de video del componente.

Fuente > HDMI

18 HDMI

Configura las señales de entrada del terminal de entrada HDMI.

Auto	Configura automatistically las señales de entrada.
YCbCr(4:4:4)	Selección esta.option cuando introduzca señales de video Y Cb Cr (4:4:4).
YCbCr(4:2:2)	Selección esta-option cuando introduzca señales de video Y Cb Cr (4:2:2).
RGB	Selección esta-option cuando introduzca señales de video RGB.

• Este ajuste es posible únicamente cuando se proyecta una entrada HDMI.

Fuente > Aspecto (Cuando introduzca señales de video SD)
19 Aspecto
Configura el時間 de la pantalla (la relacion de aspecto) de laImagen proyectada.
4:3	Ajusta el tiempo de la pantalla de laImagen proyectada en 4:3.
16:9	Ajusta el tiempo de la pantalla de laImagen proyectada en 16:9.
Zoom	Hace un zoom de laImagen.

• El nombre es posible configurar este ajuste utilizando el control remoto. (P12, 22)

Fuente > Extensaion V (Cuando introduzca señales de video HD)
20 Extensaion V
Cuando está ajustado en "Encend.", laImagen 2,35:1 proyectada se estirrá verticalmente hasta la resolution del panel.
Off	Proyecta laImagen 2,35:1 como es. (Se muestran bandas blancas en la parte superior y en la inferior).
Encend.	LaImagen 2,35:1 proyectada se estirrá verticalmente hasta la resolution del panel.

Fuente > TamañoImagen (Cuando introduzca señales deordenador)
21 TamañoImagen
Ajusta el tamaño de pantalla de laImagen proyectada.
Aspecto	Aumenta la seals del ordinador horizontal/verticalmente hasta que coincida con la alta del panel y lauya en su proportión de aspecto original.
Panel	Aumenta la seals del ordinador horizontal/verticalmente y lauya en la proportión de aspecto 16:9.
1:1	Muestra la seals del ordinador correspondiente al panel en la proportión un punto porpixel. La pantalla del ordinador se pueda("");

Fuente > Modo Película
22 Modo Película
Selección esta opcción para visualizar laspellicas filmadas.
Auto	En circunstancias normales, selección este ajuste.
Off	Selección esta opcción cuando no está viendopellicas filmadas.

• Este ajuste no está disponible cuando las señales del ordenador se dan como entrada a la terminal HDMI.

Menú de ajustes (Continuación)

Fuente > Sistema Color
2Sistema Color
Configura el sistema de color.
	Auto	Configura automatistically el sistemas de color.
	NTSC	Selección esta option cuando el sistemas de color sea NTSC.
	NTSC4.43	Selección esta option cuando el sistemas de color sea NTSC4.43.
	PAL	Selección esta option cuando el sistemas de color sea PAL.
	PAL-M	Selección esta option cuando el sistemas de color sea PAL-M.
	PAL-N	Selección esta option cuando el sistemas de color sea PAL-N.
	SECAM	Selección this option when the system is of color sea SECAM.

• Este ajuste es posible únicamente cuando se proyecta la entrada de video o la entrada S-video.

Fuente > Nivel de negro
24 Nivel de negro
Configura el nivel del color negro.
	0 %	Selección esta opcción cuando la gradación de las zonas oscuras de laImagen sea confusa con el ajuste en 7,5 %.
	7,5%	Selección esta opcción cuando las zonas oscuras de laImagen parezcanorradas con el ajuste al 0 %.

• Este ajuste es posible únicamente cuando las señales NTSC se introducen en el terminal de entrada de video o de entrada S-video.

Instal. > Menú Posición
25 Menú Posición
Ajusta la posición de visualización del-menú.
	Lado superior izquierdo	Muestra el menú en la parte superior izquierda de la Pantalla.
	Zona central superior	Muestra el menú en la zona central superior de la pantalla.
	Lado superior derecho	Muestra el menú en el lado superior derecho de la pantalla.
	Zona central izquierda	Muestra el menú en la zona central izquierda de la pantalla.
	Centro	Muestra el menú en el centro de la pantalla.
	Zona central derecha	Muestra el menú en la zona central derecha de la pantalla.
	Zona inferior izquierda	Muestra el menú en la zona inferior izquierda de la pantalla.
	Zona central inferior	Muestra el menú en la zona central inferior de la pantalla.
	Lado inferior derecho	Muestra el menú en el lado inferior derecho de la pantalla.

Instal. > Visualiz. de menú
26 Visualiz. de menú
Ajusta la duración de la visualización del menú.
	15 seg	El-menú se visualiza durante 15segundos.
	Encend.	El-menú se visualiza en todo momento.
Instal. > Indicador
27 Indicador
Determine si se permitte la visualización de la entrada cuando se conmuta la entrada.
	5 seg	El筷 se visualiza durante 5segundos.
	Off	No:noar por pantalla.

Instal. > Inversión H
28 Inversión H
Selección esta.option cuando laImagen sea proyectada desdela parte posterior de la pantalla o cuando el projector estésuspendido en el techo.
	Off	No mover laImagen a la izquierda ni a la derecha.
	Encend.	Mueve laImagen a la izquierda o a la derecha.

Instal. > Inversión V
29 Inversión V
Selección esta-option cuando el projector está ajustado en el techo.
	Off	No mover laImagen hacía arriba ni hacía abajo.
	Encend.	Mueve laImagen hacía arriba o hacía abajo.

Instal. > Modo altoud alta
30 Modo altoud alta
Selección esta-option cuando utilise el projector en un lugar en el que haya una baja presión atmósferica es (superior a 900 metros sobre el nivel del mar).
	Off	No activar.
	Encend.	Activar.

Función > Color negro
31 Color negro
Configura el color de la pantalla que se visualiza cuando no hay señales de entrada.
Azul	Ajusta el color de la pantalla en “Azul”.
Negro	Ajusta el color de laPGArena en “Negro”.

Función > Temporizador
82 Temporizador
Ajusta el lapso de tiempo previo a la conmutación automática al modo de espera cuando no hay ningunathern de entrada.
	15	Conmúta al modo de espera luego de 15 horas.
	30	Conmúta al modo de espera luego de 30 horas.
	60	Conmúta al modo de espera luego de 60 horas.
	Off	No conmutar al modo de espera.

Menú de ajustes (Continuación)

Función > Logo
33 Logo
Determine si se permitte la visualización "Logo" durante la inicialización.
	Off	No做不到 por pantalla.
	Encend.	El-menú se visualiza durante 5segundos.

Función > Potencia de lámp.
34 Potencia de lámp.
Configura laittersde la lámpara de la fuente de luz.
	Normal
	Alto

• El hecho de que decaiga la fuente de alimentación de la lámpara no afecta su tiempo de vida útil.
• El ajuste no debe modificarse durante aproximadamente 90 segundos antes de haber sido encendida la unidad. No es posible modificar los ajustes durante aproximadamente 60 segundos antes de haberse seleccionado.

Función > Modo de prUEba

35 Modo de prUEba

Muestra 6 típos de patrones de prUEba. Para ajustar el tiempo de laImagen (zoom) y el enfoque. (P20)

• También es posible obtener esta visualización mediante el control remoto. (P12)

Función > Idioma
36 Idioma
Ajusta el idioma para la visualización del筷.
	日本語	Japonés
	English	Inglés
	Deutsch	Alemán
	François	Francés
	Espanol	Español
	Portugués	Portugués
	Italiano	Italiano
	Nederlands	Danés
	Svenska	Sueco
	Norsk	Noruego
	中文	Chino (simplificado)

Inform. (Durante la entrada de/señal de video)

37 Entrada

Muestra la entrada de video actualmente selecciónada.

38 Formato

Muestra los temas de señas de video de entrada actuales.

39 Frecuencia H

Esta.option está de color gris y sin visualización de valor.

40 Frecuencia V

Esta option está de color gris y sin visualización de valor.

41 Tiempo de lámpara

Muestra las horas acumuladas de uso de la lámpara de la fuente de luz.

• También es posible obtener esta visualización mediante el control remoto. (P12)

Inform. (Durante la entrada de/señal de ordenador)

42 Entrada

Muestra la entrada de/señal de ordenadoractualmente selecciónada.

43 Resolución

Muestra la resolución de la sealsde ordenador de entrada actual.

44 Frecuencia H

Muestra la Frequencia horizontal de la sealsde ordenador de entrada actual.

45 Frecuencia V

Muestra la Frequencia vertical de la sealsde ordenador de entrada actual.

46 Tiempo de lámpara

Muestra las horas acumuladas deutilización de la lámpara de la fuente de luz.

• También es posible obtener esta visualización mediante el control remoto. (P12)

Personalización de las imágenes proyectadas

Se puede ajustar la imagen proyectada a la calidad de imagen deseada y grabar el valor ajustado. (Perfil de imagen) Además de los ajustes de fábrica "Cine", "Natural" y "Dinámico", hay más de tres temas de ajustes que pueden ser definidos por el usuario en lo que respecta al perfil de la imagen.

Modificación de los valores del perfil de imagen predeterminado

"Contraste", "Brillo", "Color", "Nitidez", "DNR", "Temperatura de color", "Gamma" y "Compensación" se graban en el perfil de la imagen.

1 Seleccione el perfil de la imagen

2 Ajuste la calidad de la imagen

1 Muestre el menú de ajustes

4 Para terminar los ajustes

3 Alternativamente es posible ajustar otros elementos

4 Para terminar

• "Contraste", "Brillo", "Color", "Nitidez", "Temperatura de color" y "Gamma" pueden ajustarse también utilizando el control remoto. (P12)
• Para restablecer los valores predeterminados, reajuste los ajustes guardados mediante la opción "Memoria de/perfil" del menú de ajustes. (P27 - 12)

Grabación de perfiles de imagen definidos por el usuario

1 Seleccione el perfil de la imagen

2 Ajuste la calidad de la imagen

• Consulte la sección "Modificación de los valores del perfil de imagen predeterminado" para obtener información sobre los procedimientos de ajuste de la calidad de la imagen. (P34)

3 Para terminar

Grabación de perfiles de imagen definidos por el usuario desde el menú

1 Ajuste la calidad de la imagen

• Consulte la sección "Modificación de los valores del perfil de imagen predeterminado" para obtener información sobre los procedimientos de ajuste de la calidad de la imagen. (P34)

2 Muestre el menú de ajustes

4 Grabe el parámetro

• Para restablecer los valores predeterminados, reajuste los ajustes guardados mediante la opción "Memoria de/perfil" del menú de ajustes. (P27 - 12)

ADVERTENCIA

• Los parámetros de ajuste de la calidad de la imagen no se grabarán si se han seleccionado algunos perfiles de imagen antes de intentar la grabación de dichos parámetros.

Solución de problemas

Antes de enviar la unidad a su distribuidor autorizado para solicitar su reparación, compruebe los puntos que se indican a continuación.

Las situaciones siguientes no constituyen fallos de funcionamiento.

No se preocupe si, en las situaciones siguientes, no se muestra ninguna anormalidad en pantalla.

• Un área cualquiera de la superficie superior o frontal de la unidad está caliente.
• Se escucha un sonido de crujido en la unidad.
• Se escucha un sonido que indica el funcionamiento de la unidad.
• Se dan manchas de color en algunas pantallas.

■ Siga los pasos siguientes cuando la unidad no pueda funcionar normalmente debido a la presencia de estática o de ruidos externos.

① Cuando la unidad está en el modo de espera, hale el enchufe, luego insértelo nuevamente. ② Presione el botón de encendido de la unidad para encenderla otra vez.

Puede que se escuche un sonido cuando la lámpara esté apagada pero esto no representa ningún peligro. El dispositivo D-ILA ha sido fabricado utilizando tecnología de la más alta precisión; sin embargo, suele que falten algunos píxeles o que algunos píxeles permanezcan siempre encendidos.

No se suministra energía

¿Está desconectado el cable de alimentación?	Insertefirmamente el cable de alimentación (el enchufe).	P20
¿Está cerrada correctamente la tapa de la lámpara?	Retire el enchufe cuando launidad está en modo de esperay cierrecorrectamente la tapa de la lámpara. Luego, insertenevophobicel enchufe.	P41
¿La lámpara está en modo de enfiambre?	Una vez que se termine el enchambre, enciende新模式elidad.	P21

La imagen proyectada es oscura

¿La lámpara ha alcancado(PRáctricamente su tiempo de vidaCTL?

Compruebe el tiempo de vidaCTL del lámpara en el筷 deinformation. Prepare una nuevo unidad de lámpara o reemplacelaactual tan pronto como le sea possible cuando la lámpara hayaalcanzado(PRáctricamente su tiempo de vidaCTL.

P40~42

La unidad trabaja cuando está encendida pero se apaga bruscamente después de algunos instantes

¿Las entradas de aire y la ventilación está bloqueadas?	Retire el enchufe cuando launidad está en modo de esperayaretireczuelquier objerto que pueda causar una obstruccion.Luego, inserte nuevoamente el enchufe.	P2, 10
¿El filtro está sucio?	Limpie el filtro.	P43

La imagen de video no aparece

¿Se ha retirado la taps de la lente?	Retire la taps de la lente.	P20
¿Se ha selectionado la entrada externa correcta?	Selección la entrada externa correcta.	P20
¿El dispositivo AV está connectado correctamente?	Conecte correctamente el dispositivo AV.	P14~17
¿El dispositivo AV está encendido?	Encienda el dispositivo AV y reproducza el video.	P20
¿Las señales que genera el dispositivo AV son las correctas?	Ajuste el dispositivo AV adecuadamente.	P14~17
¿El ajuste del terminal de entrada es el correcto?	Ajuste “COMP” y “HDMI” en el menú de ajustes de acuerdo con la señal de entrada.	P28 - 17 P28 - 18
¿LaImagen de video está temporalmente oculta?	Presione el botón [HIDE] para(""); no; nuevamente.	P21

No se ve ningún color o se ve un color raro

¿Se ha ajustado correctamente laImagen?

Ajuste las options “Color” y “Tono” en el menu de ajustes.

P25 - 03 04

La imagen del video se ve borrosa

¿Se ha ajustado correctamente el enfoque?	Ajuste el enfoque.	P21
¿Launidad estádemasiadocirca odemasiadolejos de la Pantalla?	Coloque launidad a una distancia correcta respecto delapantalla.	P18, 19

Faltan imágenes de video

¿Se ha efectuado los ajustes correspondientes al enmascarabajo de la pantalla?	Ajuste la-option “Máscara” del筷 de ajustes en “Off”.	P23, 28 - 15
¿La pantalla no está en la posición correcta?	Modifique el valor “Posición deImagen” en el筷 de ajustes para asegurarse de que no falta ningunaImagen.	P28 - 16

El control remoto no funciona

¿Las pilas está instaladas correctamente?	Haga corresponder las polaridades (⊕ o ⊙) de laforma correcta cuando inserte las pilas.	P13
¿Se agotaron las pilas?	Reemplácelas conoras新品as.	P13
¿Hay alcún objecto entre el control remoto y el sensor remoto?	Retirerialquier objerto que pueda ser un obstáculo.	P13
¿El control remoto estáblemadolejos de launidad?	Cuando lo utilizes,mantenga el control remoto más cerca del sensor.	P13

La energía se interrumpe repentinamente

¿Se ha efectuado los ajustes correspondientes al tiempo de reposo?

Ajuste la-option “Temporizador” del menu de ajustes en “Off”.

P31 - 32

¿Qué hacer cuando se visualizan estos mensajes?

Mensaje	Causa (detalles)
COMP Sin/señal	No hay ningún dispositivo connectado al terminal de entrada. El terminal de entrada está conectado pero no hay ningunaSeparateda.
	→Introduzca lasSeparateda de video.
HDMI-2 Fuera de rango	Se ha introducido unaSeparateda de video que no pueda ser utilizada en estaunidad.
	→Señales de video de entrada que pueda utiliser.
Cambo de lámpara EXIT	El mensaje se muestra en pantalla cuando el tiempo de vidaforkil de lalámpara ha exceeded las 1900 horas. Para barrar el mensaje, presione el botón [EXIT].
	→Prepare una nuevo lámpara y haga el reemplazo lo más pronto possible.
Cambo de lámpara Avíso EXIT	El mensaje se muestra en pantalla cuando el tiempo de vidaforkil de lalámpara ha exceeded las 2000 horas. El mensaje se muestra por pantalla durante cada proyección. Para barrar el mensaje, presione el botón [EXIT].
	→Reemplácela con una nuevo lámpara y reajuste el tiempo de vidaforkil. ( [P40~42]

Acerca de los indicadores de advertencia

Los indicadores indican el tiempo de vida útil acumulado o el modo de advertencia de esta unidad. Si se visualiza alguna información respecto a la visualización de los indicadores durante el funcionamiento normal de la unidad, consulte “Controles y características” (P10).

N°	Indicador		Problema
	LAMP	WARNING
1	Luz encendida	-	La lámpara debe ser reemplazada dentro de poco (P40 ~ 42)(es decide, cuando su tiempo de vidaCTL supere las 1900 horas)
2			La lámpara ha alcanzado su tiempo máximo de vidaCTL (P40 ~ 42)(es decide, cuando su tiempo de vidaCTL supere las 2000 horas)
3	Parpadeo	Luz encendida	La lámpara no se enciende y la unidad no logra hacer proyecciones
4			La lámpara se apaga durante la proyección
5			Se ha retirado la tapa de la lámpara
6	-	Luz encendida	Hay un error de funciona del circuito(error de funciona en el circuito del microordenador)
7			Hay un error de funciona del circuito(error de funciona en el circuito)
8			La temperatura interna es anormalmente alta(error de temperatura interna)
9			La temperatura externa es alta(error de temperatura externa)
10			El ventilador se ha detenido(Ventilador bloqueado)

Acciones requeridas por el modo de advertencia

En el modo de advertencia (N° 3 al N° 10), la unidad detendrá automáticamente la proyección y pondrá en marcha el ventilador de enfriamiento durante aproximadamente 60 segundos.

Cuando se detenga el ventilador de enfriamiento, retire el enchufe de la toma de corriente.

Luego, siga el procedimiento que se indica a continuación.

Ne	Compruebe	Action
3	● Compruebe que no ha ocurredo ningún impacto durante el funcionaimiento.	Encienda launidad不良信息.
4	● Compruebe que launidad de lámpara y la tapa de la lámpara está instaladas correctamente.
5
6	● Compruebe que no hay nada que bloquee las entradas.	Deje enfiar laundry.
7		Luego, enciéndala不良信息.
8	● Compruebe que la temperatura exterior es normal.
9
10

Si aparece nuevamente la indicación de advertencia, espere que el ventilador de enfriamiento se detenga. Luego, retire el enchufe de la toma de corriente.

Comuníquese con su distribuidor autorizado para solicitar la reparación.

Reemplace la lámpara

La lámpara es un artículo de consumo. Si la imagen es oscura o la lámpara está apagada, reemplace la unidad de lámpara.

• Cuando se acerca el momento de reemplazar la lámpara, aparece en pantalla un mensaje y el indicador indica la condición. (P38, 39)

ADVERTENCIA

• Retire el enchufe de la toma de corriente. No hacerlo podrá ocasionar lesiones o choques eléctricos. No reemplace la lámpara inmediatamente después de haber utilizado la unidad. Prevea un periodo de enfriamiento de al menos una hora antes de hacer el reemplazo. La temperatura de la lámpara todavía es alta, lo cual puede ocasionar quemaduras. No aplique descargas a la unidad de lámpara, pues esto podría hacer que la lámpara se rompa. No utilice un plumero de material inflamable para desempolvar las partes internas de la unidad, pues esto podrá ocasionar un incendio.

MEMO

• La vida útil disponible de la lámpara de esta unidad es de aproximadamente 2.000 horas. Las 2.000 horas de vida útil disponible de la lámpara constituyen sólo un valor medio respecto de la vida útil disponible de las lámparas en general; sobre el particular no damos ninguna garantía.
• Puede que la vida útil de la lámpara no llegue a 2.000 horas, todo depende de las condiciones de funcionamiento.
• Cuando alcanza el fin de su periodo de vida, la lámpara se deteriorará rápidamente.
• Si la imagen se ve oscura o de una tonalidad de color anormal, reemplace la unidad de lámpara tan pronto como sea posible.

Adquisición de la unidad de lámpara

Comuníquese con su distribuidor autorizado. Unidad de lámpara Pieza N°: BHL5009-S

Procedimiento de reemplazo de la lámpara

1 Retire la tapa de la lámpara

• Retire los tornillos utilizando un destornillador.

2 Afloje los tornillos de la unidad de lámpara

• Afloje los tornillos utilizando un destornillador.

3 Retire la unidad de lámpara

• Agarre el asa y hale la unidad de lámpara.

4 Instale la nueva unidad de lámpara

Asegure los tornillos de la unidad de lámpara

• Asegure los tornillos utilizando un destornillador .

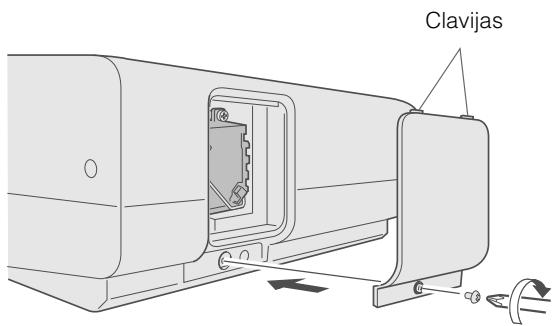

6 Ajuste la tapa de la lámpara

• Introduzca la parte superior (con 2 clavijas) de la tapa de la lámpara en la unidad.
• Asegure los tornillos utilizando un destornillador .

ADVERTENCIA

• Utilice únicamente repuestos originales para la unidad de lámpara. Además, no intente nunca reutilizar una unidad de lámpara usada. Esto podría ocasionar fallas de funcionamiento.
• No toque la superficie de la lámpara, pues esto podría reducir la vida útil de la unidad de lámpara y hacer que la misma se rompa.

MEMO

Después de reemplazar la lámpara

No coloque la unidad de lámpara que ha retirado en lugares que estén al alcance de los niños ni cerca de artículos inflamables. - Deseche las unidades de lámpara usadas de la misma forma que desecha las lámparas fluorescentes. Siga las normas de su comunidad en materia de eliminación de desechos.

Reemplace la lámpara (Continuación)

ADVERTENCIA

• Reajuste otra vez, solamente cuando ha reemplazado la lámpara.
• Nunca haga el reajuste mientras la lámpara esté en uso. De lo contrario, es posible que la norma aproximada de referencia para el reemplazo sea inexacta y que la lámpara se rompa.

Reajuste el tiempo de vida útil de la lámpara

Luego de instalar una unidad de lámpara nueva, reajuste el tiempo de vida útil.

1 Introduzca el enchufe en la toma

2 Reajuste el tiempo de vida útil

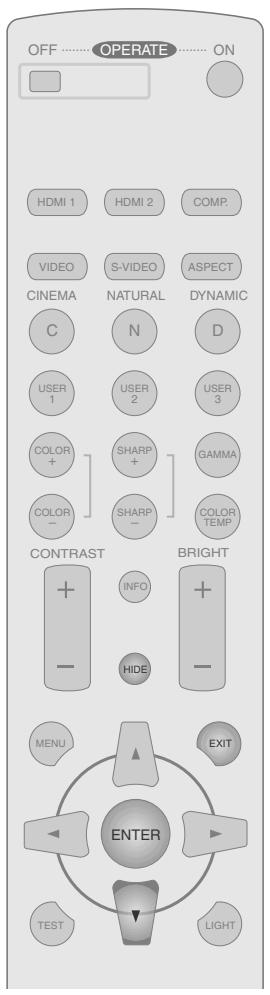

Presione en el orden que se indica. - Presione cada botón en intervalos de 2 segundos y presione el último botón durante 2 o más segundos.

Presione 2 o más segundos

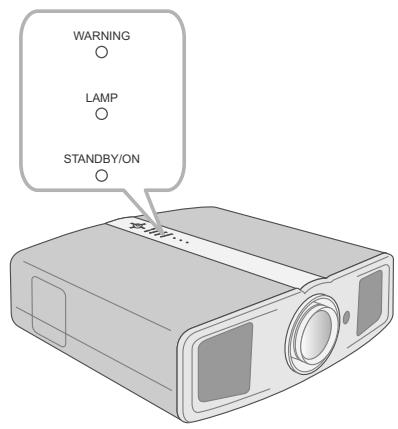

• Los indicadores [LAMP] y [STANDBY/ON] parpadean alternadamente durante 3 segundos. Luego de lo cual, la unidad conmuta al modo de espera.

Limpieza y reemplazo del filtro

Limpie el filtro con frecuencia, de lo contrario podrá deteriorarse y ocasionar fallos de funcionamiento.

1 Retire el filtro interno

2 Limpie el filtro

• Lave el filtro con agua y séquelo dejándolo en la sombra.
• En caso de haber suciedad extrema, se recomienda utilizar un detergente neutro. Póngase guantes cuando tenga que usar un detergente neutro.
• Luego de lavar el filtro con agua, asegúrese de que está completamente seco antes de instalarlo. De lo contrario, podría producirse descargas eléctricas o fallos de funcionamiento.
• No limpie el filtro con una aspiradora ni con un plumero. El filtro es suave y puede ser peligroso.

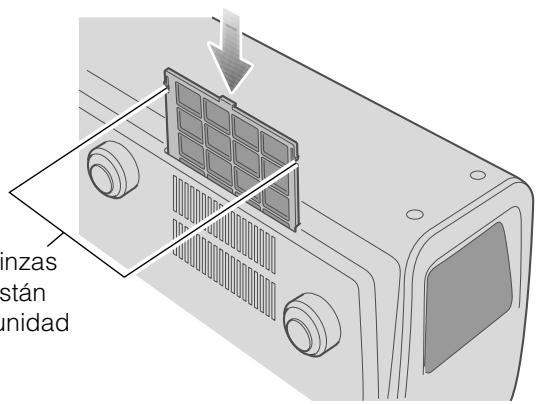

3 Reinstale el filtro interno

Compruebe que las pinzas izquierda y derecha están aseguradas sobre la unidad

ADVERTENCIA

Retire el enchufe de la toma de corriente.

MEMO

Si el filtro está dañado o demasiado sucio para limpiarlo

• Reemplácelo con un filtro nuevo. Un filtro sucio ensucia las partes internas de la unidad y trae como resultado la presencia de sombras en la imagen de video.
• Para adquirir un nuevo filtro, o en caso de existir suciedad en las partes internas de la unidad, comuníquese con su distribuidor autorizado.

Filtro interno

Pieza N°: LC32058-002A

Interfaz RS-232C

Es posible controlar esta unidad conectándola al ordenador mediante un cable en forma de cruz RS-232C (D-Sub 9 patillas).

Especificaciones de RS-232C

Unidad

N° de patilla	Señal	Operación	Dirección de la seals
2	RxD	Recepción de datos	Estaunidad←PC
3	TxD	Transmisión de datos	Estaunidad→PC
5	GND	Tierra de seals	-
1,4,6-9	N/C	-	-

• La expresión "PC" se usa para referirse a un controlador como, por ejemplo, un ordenador.

Modo	Sin sincronizacion
Límite de characteres	8 bits
Paridad	Ninguna
Bit de comienzo	1
Bit de parada	1
Régimen binario	19200 bps
Numero de los datos	Binario

Formato de la trama

El comando entre esta unidad y el ordenador consta de "encabezado", "ID de la unidad", "comando", "datos" y "final".

• Encabezado (1 bit), ID de la unidad (2 bits), comando (2 bits), datos (n bits), final (1 bit)

Encabezado

Este código binario indica el comienzo de la comunicación.

Código binario	Tipo	Descripción
21	Comando de operación	PC →Estaunidad
3F	Comando de referencia	PC →Estaunidad
40	Comando de respuesta	Estaunidad → PC
06	ACK	Estaunidad → PC (Cuando el commando es aceptado sin que se produzcan errors regresa al PC)

ID de la unidad

Este código especifica una unidad. El código binario está ajustado en "8901".

Comando y datos de operación (código binario)

Comando	Tipo	Descripción de los datos
0000	Verónica de la connexión	Comprúa si lacomings entre esta unidad y el PC es posible durante el modo de espera.
5057	Suministro de energia	Durante el modo de espera31: Enciende la unidad.Durante el encendido30: Apaga la unidad. (Modo de espera)
4950	Entrada	Durante el encendido30: S-VIDEO31:VIDEO32:COMP.36:HDMI 137:HDMI 2
4754	Tabla de gamma	Durante el encendido30: Ajuste en "Normal".31: Ajuste en "Teatro1".32: Ajuste en "Teatro2".33: Ajuste en "Dinámico".34: Ajuste en "Personalizado".
4750	Coeficiente de gamma	30: 1,835: 2,331: 1,936: 2,432: 2,037: 2,533: 2,138: 2,634: 2,2
4752	Datas de gamma (R)	Ajusta la gradación (0 ~ 1023) de larespondal de salute en hexadecimal.Los datos son de 16 bits (2 bytes) con los datos de 2 bytes en elorden alto/bajo.
4747	Datas de gamma (G)	Igual que los datos de gamma (R).
4742	Datas de gamma (B)	Igual que los datos de gamma (R).
5453	Patrón de prueba	Durante el encendido30: No做不到ar por pantalla.36:Muestra una escalera (gris).
5243	Control remoto	Envía el mismocódigo que el suministrado por el control remot.●"Códio del control remot" (P47)

Interfaz RS-232C (Continuación)

Comando y datos de referencia (código binario)

Comando	Tipo	Descripción de los datos
5057	Suministro de energia	En modo de espera o durante el encendido 30: Modo Espera 31: Modo Encendido 32: Durante el modo Enfriamenti 34: Modo de advertencia
4950	Entrada	Durante el encendido 30: S-VIDEO 31: VIDEO 32: COMP. 36: HDMI 1 37: HDMI 2
4754	Tabla de gamma	Durante el encendido 30: “Normal” 31: “Teatro1” 32: “Teatro2” 33: “Dinámico” 34: “Personalizzato”
4750	Coefficient de gamma	30: 1,8 35: 2,3 31: 1,9 36: 2,4 32: 2,0 37: 2,5 33: 2,1 38: 2,6 34: 2,2
4752	Datas de gamma (R)	Gradución de la seals de salute (0 ~ 1023)
4747	Datas de gamma (G)	Gradución de la seals de salute (0 ~ 1023)
4742	Datas de gamma (B)	Gradución de la seals de salute (0 ~ 1023)
5453	Patrón de prueba	Durante el encendido 30: No做不到 por pantalla. 36: Escalera (gris).

■ Fin

Este código binario indica el fin de la comunicación. El código binario está ajustado en "0A".

• Se envía el número binario durante la comunicación.

Esta sección presenta ejemplos de comunicación del RS-232C.

Comando de operación

Tipo	Comando	Descripción
Verificacion de la connexion	PC →Estaunidad: 21 89 01 00 00 0A Estaunidad → PC: 06 89 01 00 00 0A	Comprueba la connexion
Encendido (On)	PC →Estaunidad: 21 89 01 50 57 31 0A Estaunidad → PC: 06 89 01 50 57 0A	Cuando se enciende unaunidad que está en modo deespera
Apagado (Off)	PC →Estaunidad: 21 89 01 50 57 30 0A Estaunidad → PC: 06 89 01 50 57 0A	Cuando se apaga unaunidad (modo deespera) que está encendida
Entrada (COMP.)	PC →Estaunidad: 21 89 01 49 50 32 0A Estaunidad → PC: 06 89 01 49 50 0A	Cuando la entrada de video está configuradaHCIaía el componente
Control remoto(MENU)	PC →Estaunidad: 21 89 01 52 43 37 33 32 45 0A Estaunidad → PC: 06 89 01 52 43 0A	Cuando se realiza la misma operationmrientras se presiona el botón [MENU] del controlremoto
Tabla de gamma(Personalizzato)	PC →Estaunidad: 21 89 01 47 54 34 0A Estaunidad → PC: 06 89 01 47 54 0A	Cuando se ajusta en “Personalizado”
Coeficiente de gamma(1,8)	PC →Estaunidad: 21 89 01 47 50 30 0A Estaunidad → PC: 06 89 01 47 50 0A	Cuando se ajusta en “1,8”
Datas de gamma(R)	PC →Estaunidad: 21 89 01 47 52 0A Estaunidad → PC: 06 89 01 47 52 0A PC →Estaunidad: 512 bytes de datos de gamma Estaunidad → PC: 06 89 01 47 52 0A	Cuando se ajustan los datos de gamma rojo
Patrón de pruneba(Escalera)	PC →Estaunidad: 21 89 01 54 53 36 0A Estaunidad → PC: 06 89 01 54 53 0A	Cuando se ajusta una escalera (gris)

Comando de referencia

Tipo	Comando	Descripción
Encendido (On)	PC →Estaunidad: 3F 89 01 50 57 0A Estaunidad → PC: 06 89 01 50 57 0A Estaunidad → PC: 40 89 01 50 57 31 0A	Cuando se obtiene informática sobre el modo de encendido
Entrada (S-VIDEO)	PC →Estaunidad: 3F 89 01 49 50 0A Estaunidad → PC: 06 89 01 49 50 0A Estaunidad → PC: 40 89 01 49 50 30 0A	Cuando se obtiene informática sobre la entrada S-VIDEO
Tabla de gamma (Personalizzato)	PC →Estaunidad: 3F 89 01 47 54 0A Estaunidad → PC: 06 89 01 47 54 0A Estaunidad → PC: 40 89 01 47 54 34 0A	Cuando se obtiene informática sobre la “Personalizzato”
Coeficiente de gamma (1,8)	PC →Estaunidad: 3F 89 01 47 50 0A Estaunidad → PC: 06 89 01 47 50 0A Estaunidad → PC: 40 89 01 47 50 30 0A	Cuando se obtiene informática sobre “1,8”
Datas de gamma (R)	PC →Estaunidad: 3F 89 01 47 52 0A Estaunidad → PC: 06 89 01 47 52 0A Estaunidad → PC: 512 bytes de datos de gamma	Cuando se obtiene informática sobre datos de gamma rojo
Patrón de prueba (Escalera)	PC →Estaunidad: 3F 89 01 54 53 0A Estaunidad → PC: 06 89 01 54 53 0A Estaunidad → PC: 40 89 01 54 53 36 0A	Cuando se obtiene informática sobre la escalera (gris)

Derechos de autor y advertencia

Acerca de las marcas de fábrica y del derecho de autor

• HDMI, el logo HDMI y la interfaz multimedia de alta definición son marcas de fábrica o marcas registradas de HDMI Licensing LCC.
• Para este producto se utiliza el tipo de imprenta Ricoh TrueType, elaborada y vendida por Ricoh Co., Ltd.

Advertencia

Características de los dispositivos D-ILA

No proyecte imágenes fijas ni imágenes que contengan segmentos estáticos durante un prolongado periodo de tiempo. Las partes estáticas de la imagen pueden permanecer en la pantalla.

Preste especial atención a las imágenes de las pantallas de los juegos de video y programas de ordenador.

No hay ningún problema al hacer juegos normales de video como las películas.

Cuando la unidad no ha sido utilizada durante un periodo prolongado

Si se deja de utilizar la unidad por un tiempo prolongado, pueden producirse errores o fallos de funcionamiento. Enciéndala de vez en cuando y hágala funcionar.

Entorno de uso

• Evite la exposición directa de la pantalla a la luz del sol y a la iluminación directa. Utilice una cortina para bloquear el paso de la luz. Se pueden proyectar bien las imágenes al reducir la luminosidad de la habitación.
• No utilice esta unidad en habitaciones en las que haya humo de cigarrillos o humo de aceite. Esto puede ocasionar un fallo de funcionamiento en la unidad.

Reemplazo de las piezas

Esta unidad contiene piezas (pieza óptica, ventilador de enfriamiento, etc.) que deben ser reemplazadas para mantener su funcionamiento. El tiempo calculado para el reemplazo de las piezas varía enormemente de acuerdo con la utilización y el entorno. Comuníquese con su distribuidor autorizado para solicitar el reemplazo de las piezas.

Procedimientos de mantenimiento

Polvo o suciedad en la caja

• Limpie delicadamente la caja utilizando un paño suave. En caso de haber suciedad extrema, humedezca un paño en agua, séquelo y limpie estrujando, luego pase nuevamente un paño seco. Sea cuidadoso con los siguientes puntos para evitar que la unidad se deteriore o pierda la pintura.
• No utilice diluyente o benceno para limpiar la unidad
• No aplique sustancias químicas volátiles como insecticidas
• No permita contacto prolongado con materiales de goma o con productos plásticos

Polvo o suciedad en las entradas de aire

• Utilice una aspiradora para aspirar el polvo o la suciedad. Si no, utilice un paño para limpiar. Si permite que se acumule la suciedad en las entradas de aire, puede que la temperatura interna no pueda ajustarse y esto ocasionaría fallos de funcionamiento.

Polvo o suciedad en la lente

• Utilice ventiladores o papel de limpieza de lentes disponibles en venta, especiales para la limpieza de gafas y cámaras.

Transporte de la unidad

Antes de transportar esta unidad, proteja las lentes ajustando el material separador en la parte superior e inferior de las mismas. De lo contrario, puede exponer las lentes a un impacto y dañarlas.

Ajuste el material separador cuando se doble una lente en el centro.

Montaje de la instalación

Debe tomar medidas de seguridad para prevenir que la unidad se balancee o se caiga y para prevenir accidentes durante situaciones de emergencia, incluyendo terremotos.

Cuando monte la unidad en un pedestal o en el techo, retire los 4 pies de apoyo de la superficie inferior y utilice los 4 huecos de tornillo (tornillos M5) para el montaje.

Techo

Superficie inferior Entradas de aire

Precauciones durante el montaje

• Se requieren conocimientos y técnicas especiales para el montaje de esta unidad. Asegúrese de pedirle a un distribuidor o especialista que instale la unidad.
• La profundidad de los huecos de tornillo (longitud del tornillo) es de 30 mm . Utilice tornillos cuya longitud sea menor de 30 mm pero mayor que 19 mm .

Utilizar tornillos tendrá como resultado fallos de funcionamiento o que se caiga la unidad.

• Cuando monte la unidad en un pedestal, asegúrese de tener espacio suficiente (altura de pie de al menos 21,5 mm) en el área circundante a la unidad de forma que las entradas de aire no se bloqueen.
• No incline esta unidad más de ±5 grados de lado a lado cuando la utilice. Puede tener como resultado colores desiguales o el acortamiento de la vida de la lámpara.
• Independientemente de que la unidad esté en garantía, JVC no asume responsabilidad alguna por los daños que pudieran ocasionarse al producto como resultado de un montaje en el que no se usa el cableado para instalación en el techo exclusivo de JVC o cuando el entorno no es el adecuado para una instalación en el techo.
• Cuando utilice la unidad suspendida en el techo, sea cuidadoso respecto de la temperatura circundante. Cuando se usa un calentador, la temperatura del techo en el área que lo circunda es más alta de lo que pueda esperarse.

Especificaciones

Nombre del producto	Proyector D-ILA
Nombre del modelo	DLA-HD100
Panel de visualización/Tamaño	Dispositivo D-ILA *1 *2 / 0,7" (1920 pixeles ×1080 pixeles) × 3 (Número total de pixeles: aprox. 6,22 millones)
Lente de proyección	Lente de zoom motorizado de 2,0x (1,4: 1 ~ 2,8: 1) (Zoom/Foco: Motorizado)
Lámpara de la fuente de luz	Lámpara de mercurio de alta presión de 200 W [Pieza N°: BHL5009-S]
Tamaño de la pantalla	Aprox. 60" ~ 200" (relación de aspecto: 16:9)
Distancia de proyección	Aprox. 1,8 m ~ 12,2 m
Sistema de color	NTSC, NTSC4.43, PAL, PAL-M, PAL-N, SECAM (conmutación Auto/Manual)
Formato de entrada de video análoga	480i, 480p, 576i, 576p, 720p/50 Hz, 720p/60 Hz, 1080i/50 Hz, 1080i/60 Hz
Formato de entrada de video digital	480i, 480p, 576i, 576p, 720p/50 Hz, 720p/60 Hz, 1080i/50 Hz, 1080i/60 Hz, 1080p/24 Hz, 1080p/50 Hz, 1080p/60 Hz, VGA/60Hz, SVGA/60Hz, XGA/60Hz, SXGA/60Hz
Resolución	1920 punto × 1080 punto
Terminales de entrada
Entrada de video (VIDEO)	1-linea, clavija de patillas RCA × 1 1,0 V(p-p), 75 Ω, sincrónico
Entrada S-video (S-VIDEO)	1-linea, mini DIN 4 patillas × 1 Y: 1,0 V(p-p), 75 Ω C: 0,286 V(p-p), 75 Ω (NTSC); 0,3 V(p-p), 75 Ω (PAL)
Entrada de video del componente (COMPONENT)	1-linea, clavija de patillas RCA × 3 Y: 1,0 V(p-p), 75 Ω CB/PB, CR/PR: 0,7 V(p-p), 75 Ω
Entrada HDMI (HDMI 1, HDMI 2)	2-linesas, HDMI 19 patillas × 2 (satisface HDCP) *3
Requerimientos de energia	AC 110 V - 240 V 50/60 Hz
Consumo de energia	280 W (modo de espera: 2,7 W)
Entorno de functionamento	Temperatura: 5 °C ~ 35 °C Humedad: 20 % ~ 80 % (sin condensación) (Temperatura de alcarnameniento: -10 °C ~ 60 °C)
Altura de instalación	Por debajo de 5000 pies (Aprox. 1524 m)
Dimensiones (Ancho × Alto × Profundidad)	455 mm × 172,5 mm × 418,5 mm (17 7/8" × 6 7/8" × 16 1/2") (Excluyendo la lente y la porción de protuberancia)
Masa	11,6 kg (25,5 lbs)
Accesorios	(Verónica 9)

1 D-ILA es la abreviatura de Direct drive Image Light Amplifier. 2 Los dispositivos D-ILA son fabricados utilizando tecnología de la más alta precisión. La efectividad del pixel es de 99,99%. Sólo 0,01%, o menos, de los píxeles no se iluminarán o permanecerán luminosos permanentemente. *3 HDCP es la abreviatura de High-bandwidth Digital Content Protection system. La imagen de un terminal de entrada HDMI puede no ser visualizada bajo el cambio de las especificaciones HDCP. - El diseño y las especificaciones están sujetos a cambio sin previo aviso. - Para poder la comprensión, puede que algunas de las fotografías e ilustraciones hayan sido reducidas, ampliadas o situadas en un contexto particular. Las imágenes pueden tener una apariencia más o menos distinta respecto de la apariencia real del producto.

■ Señales compatibles con ordenador

N°	Resolución	fh [kHz]	fv [kHz]	punto CLK [MHz]	Polaridad		Núm. total de+puntos[punto]	Núm. total delíneas[línea]	Núm. efectivode+puestos[punto]	Núm. efectivode linías[línea]
					H	V
1	640 × 480	31,500	60,000	25,200	-	-	800	525	640	480
2	640 × 480	31,469	59,940	25,175	-	-	800	525	640	480
3	800 × 600	37,879	60,317	40,000	+	+	1056	628	800	600
4	1024 × 768	48,363	60,004	65,000	-	-	1344	806	1024	768
5	1280 × 1024	63,981	60,020	108,000	+	+	1688	1066	1280	1080

Puede que no se muestren imágenes si las temporizaciones anteriores no se cumplen.

Dimensiones

(Unidad: mm)

Superficie superior

Superficie inferior

Frente Centro de la lente

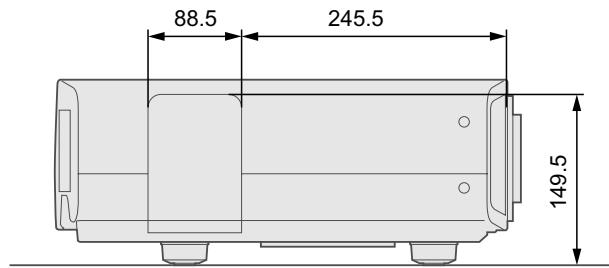

Lado izquierdo
