PDK-1012 - Accesorio de audio PIONEER - Manual de uso y guía de instrucciones gratis

Tipo de producto	Soporte para pantalla de plasma
Marca	PIONEER
Modelo	PDK-1012
Dimensiones (L x A x P)	577 x 255 x 380 mm
Peso	9,5 kg
Material	Acero
Compatibilidad	Pantallas de plasma Pioneer PRO-1120HD, PRO-920HD, PRO-1110HD, PRO-910HD
Capacidad de carga	Hasta 40 kg (para pantalla de 50 pulgadas)
Funciones	Inclinación hacia adelante/atrás, rotación, gestión de cables
Ángulo de inclinación	Ajustable (no especificado)
Rotación	Sí (sobre base)
Fijación al suelo	Posible con tornillos de 6 mm (no incluidos)
Fijación a la pared	Posible con cables o cadenas (no incluidos)
Contenido del embalaje	Soporte de cubierta de mesa, 2 columnas, 2 sujetacables, tornillos, llaves hexagonales, manual de instrucciones
Instalación	Sobre mesa o estante, requiere 2 personas
Seguridad	Prevención de vuelco, tornillos de estabilización recomendados
Mantenimiento	Limpiar con un paño suave y seco

Preguntas frecuentes - PDK-1012 PIONEER

¿Qué pantallas son compatibles con el soporte PDK-1012?

El soporte PDK-1012 está diseñado exclusivamente para pantallas de plasma Pioneer de los modelos PRO-1120HD, PRO-920HD, PRO-1110HD y PRO-910HD. El uso con otros modelos puede causar inestabilidad y riesgos de lesiones.

¿Cómo instalar la pantalla de plasma en el soporte?

1. Coloque las columnas del soporte en la parte inferior de la pantalla e introdúzcalas verticalmente en las ranuras previstas. 2. Fije la pantalla con los tornillos de instalación negros (M8x30 mm y M8x40 mm) utilizando la llave hexagonal incluida. 3. Apriete todos los tornillos firmemente. La instalación debe ser realizada por dos personas.

¿Cómo ajustar la inclinación de la pantalla?

Después de fijar la pantalla, afloje los pernos de anclaje de inclinación (lados izquierdo y derecho) con la llave hexagonal. Incline suavemente la pantalla al ángulo deseado, luego vuelva a apretar los pernos. Sostenga siempre la parte superior de la pantalla durante esta operación.

¿Cómo evitar que el soporte se vuelque?

Se recomienda estabilizar el soporte fijándolo al suelo con tornillos de 6 mm de diámetro y 20 mm de largo (no incluidos) o atándolo a la pared con cables resistentes o cadenas con ganchos de un diámetro nominal de 8 mm. Siga los esquemas proporcionados en el manual.

¿Puedo usar este soporte con una pantalla de otra marca?

No, este soporte está diseñado exclusivamente para las pantallas de plasma Pioneer listadas en la compatibilidad. Usarlo con otro modelo puede comprometer la estabilidad y causar accidentes.

¿Cuál es el peso máximo soportado por el PDK-1012?

El soporte puede soportar una pantalla de plasma de 50 pulgadas que pesa aproximadamente 40 kg. Para los modelos de 43 pulgadas, el peso es de aproximadamente 30 kg. Es importante respetar estos límites para evitar cualquier riesgo de caída.

¿Cómo desmontar la pantalla del soporte?

1. Asegúrese de que los pernos de inclinación estén apretados. 2. Prepare una superficie plana con un paño protector. 3. Retire los altavoces. 4. Retire los 4 tornillos negros (no retire los tornillos plateados). 5. Levante la pantalla por las asas y colóquela suavemente boca abajo sobre la superficie preparada.

¿Cuáles son las dimensiones exactas del soporte?

Las dimensiones exteriores del soporte PDK-1012 son de 577 mm de ancho, 255 mm de alto y 380 mm de profundidad. Su peso es de 9,5 kg. Estas medidas no incluyen los soportes de los altavoces.

¿Cómo gestionar los cables con este soporte?

Utilice los sujetacables incluidos: pase un sujetacables por el soporte de sujetacables ubicado en la parte superior de la plataforma giratoria, agrupe los cables, luego inserte el extremo en el orificio y tire para bloquear. No fuerce la base de los cables.

¿Cómo instalar los altavoces en el soporte?

Para los altavoces PDP-S23-LR y PDP-S24-LR, dos montajes son posibles: montaje giratorio para ajustar el ángulo (recomendado para PRO-920HD/PRO-1120HD) o montaje al ras para un sistema más compacto (recomendado para PRO-910HD/PRO-1110HD). Consulte el manual de instrucciones de los altavoces para más detalles.

MANUAL DE USUARIO PDK-1012 PIONEER

Gracias por comprar un producto Pioneer.

Por favor, lea atentamente el Manual de instrucciones para saber como utilizar este modelos de una forma segura y correcta.

Le recomendamos que conserve el Manual de instrucciones para consultarlo en el futuro.

Instalación

• Si encontrarra dificultades para la instalacion, consulte a su distribuidor.
• Pioneer no es responsable de ningún día que pueda derivarse de una instalación o uso inapropiados, modificaciones o desastres naturales.

Índice

Precauciones 22
Comprobación de las piezas incluidas 23
Montaje del soporte 24
Montaje de la pantalla de plasma 25
Mecanismo de ajuste del ángulo de inclínación delantera y posterior 26
Instalacion del producto en un bastardor o similar .... 27
Preparación de los cables 28
Cómoeatingqueelequipo secaiga 29
Desmontaje de la pantalla de plasma del soporte...... 30
Especificationes 30
Diagramade dimensiones 30

PRECAUCION

Este*simbolo indica un riesgo o practica insegura que pueda tener como resultado danos personales o materiales.

Precauciones

Este produit es un soporte de mesa Diseño exclusivamente para pantallas de plasma (PRO-1120HD/PRO-920HD/PRO-1110HD/ PRO-910HD) de Pioneer. Suempleo con algunos modelos podía provocar la inestabilidad del producto, con el consiguiente riesgo de lesiones. Si desea más información,pongase en contacto con el establishimiento en el que compró su pantalla.

No instale ni modifique el producto de una forma distinta a lapecifieda.

No utilise este soporte para una pantalla de plasma diferente de lasindicadas,y no lo modifique ni lo utilise paraothers fines.

Es muy peligroso realizar una instalación inadeuda, ya que pueda tener como resultado la caía de la pantalla o accidentes de otro tipo.

Lugar de instalación

• Elija un lugar lo suficientemente resistente como para aguantar el peso del soporte y la pantalla.
• Asegürese de que el lugar de instalación sea una superficie llana y estable.
• No lo instale en exteriros, en fuentes termales nioca de unaPlaya.
• No instale el soporteondecouldusufrirvibracioneso golpes.

Montaje instalación

• Monte el soporte de acuerdo con las instrucciones de montaje y atornille de forma segura todos los tornillos en los lugaras indicados.
  Ha habido casos de accidentes imprevistos, como la rotura o caía del equipo antes de la instalación de la pantalla, porque el soporte no se hacía instalado de acuerdo con las instrucciones.
• Para garantizar una instalación segura de la pantalla, esnecessary que siempre lo hagan dos o más personas.
• Antes de la instalación, apague la pantalla y los dispositivos periféricos y desenchufe el cable de alimentación de la toma electrica.

Este producto gira 10^ a derecha e izquierda, y se inclina 2^ hacia adelante y hacia aftas.

No coloque objetivos en la zona de rotación de este producto y de la pantalla de plasma. Instale este producto de tal forma que durante su uso normal o cuando se gire no sobresalga del bastidor o del lugar en el que lo haya montado. Si no lo hace asi, es possible que se produzcan accidentes imprevistos, como la rotura o caía del equipo (vease la páginá 27).

Para evacitar accidentes causados por la caía del producto, totem todas las medidas necessarias para impedir que se caiga (véase la página 29).

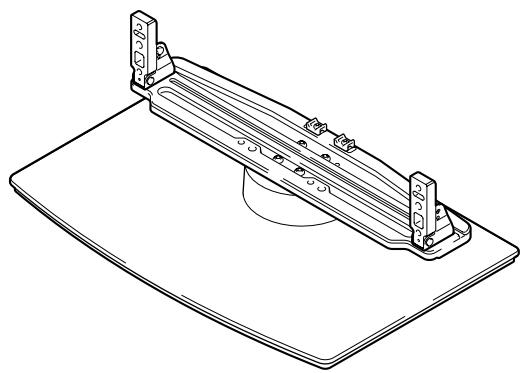

Comprobación de las piezas incluidas

Antes de proceder al montaje e instalacion, asegurese de tener todas las piezas incluidas.

- Soporte de mesa x 1
- Columnas de soporte x 2

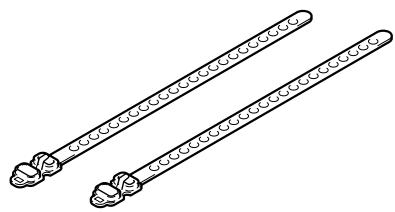

- Bridas para cables x 2

-Tornillos de instalación ①

(M8 x 16 mm: plateados) x 4

[utilizados para anclar las columnas y el soporte de mesa]

• Tornillos de instalación ②

(M8 x 30 mm: negros) x 2

• Tornillos de instalación ③

(M8 x 40 mm: negros) x 2

• Lleave Allen x 1

[ramano diagonal: 6 mm)

• Manual de instrucciones

• Montelo永远不会 en una mesa plana o similar.
• Introduzca los tornillos verticalmente en los agujeros y no los apriete más de lo besoinario.

Procedimiento de montaje

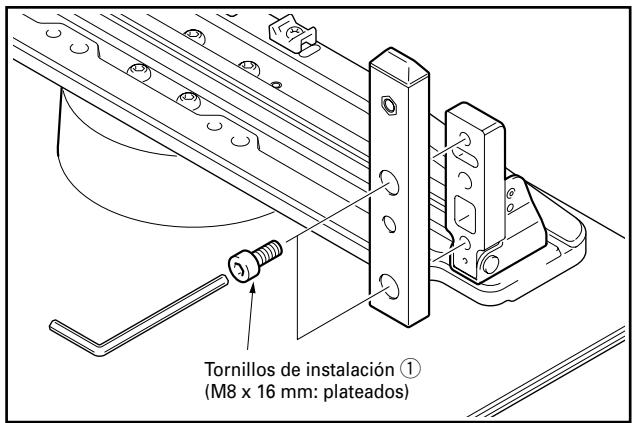

1 Asegure la columna en el soporte mediante los Tornillos de instalación (4 positions a la derecha e izquierda).

Utilice la llave Allen suministrada para primero aplarar ligeramente el tornillo de acoplimiento superior y, a continuacion, el tornillo de acoplimiento inferior.

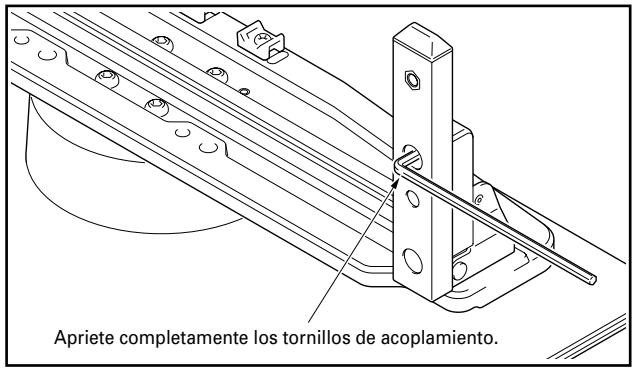

2 Apriete Completely los tornillos de acoplimiento (4领先地位 a la derecha e izquierda).

Montaje de la pantalla de plasma

PRECAUCION

Una planta de plasma de 50 pulgadas pesa aproximadamente 40kg ,el modelo de 43 pulgadas,odos 30~kg ;al no tener fondo,son inestables.Por lo tanto,es necessario que al menos dos personas intervengan en su montaje e instalacion.

Nota

• Aseguresede que la instalena en un lugar estable.
• Introduzca los tornillos verticalmente en los agujeros y no los apriete más de lo besoinario.
• Asegúrese de que instala correctamente las columnas de soporte de acuerdo con la configuración del tipo de altavoces que ha comprado y respetando el procedimiento detallado en "Montaje del soporte".

Método de fijación

1 Montaje de la pantalla de plasma en el soporte.

Coloque las columnas del soporte debajo de la pantalla de plasma, tal y como indican las flechas. Después, introduzillas lentamente de forma vertical. Tenga muchisociouidado de no insertar las columnas del soporte en ningún或其他 lugar de la pantalla de plasma que no Sean las ranuras de insertion del soporte. Tenga en cuenta que si eso ocurreira, se podran producir daños en el panel de la pantalla de plasma o sus puertos, o deformaciones en el soporte.

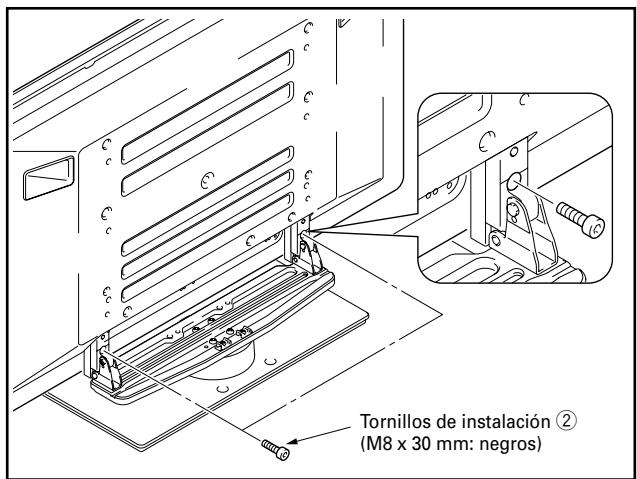

2 Fijación de la pantalla de plasma con los Tornillos de instalación ②.

Apriételos con la llave Allen que se incluye con el soporte.

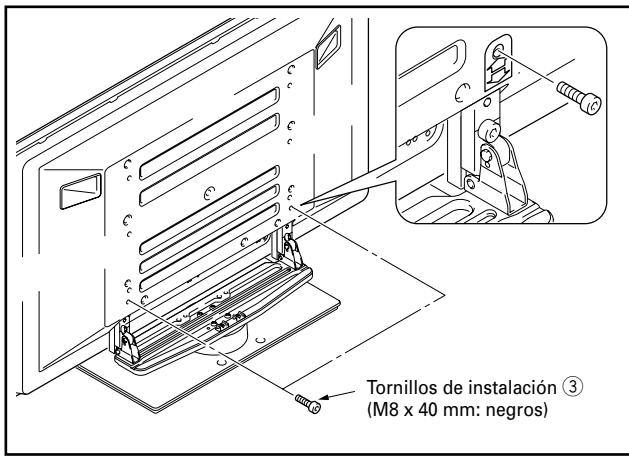

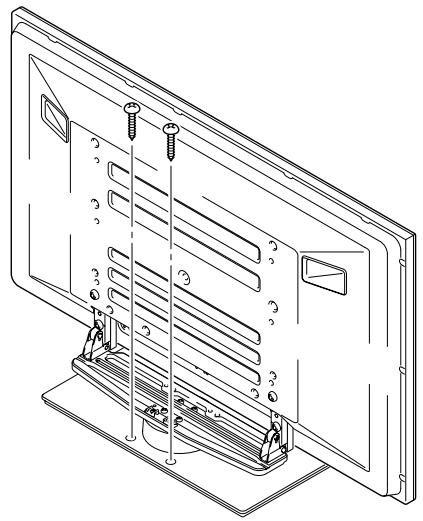

3 Fijación de la pantalla de plasma con los Tornillos de instalación ③.

Con laapia de la llave Allen suministrada, asegure la pantalla de plasma en los+puntosindicados por las flechas.

4 Montaje de los altavoces.

Consulte el método de instalación en el Manual de instrucciones de los altavoces.

Mecanismo de ajuste del ángulo de inclínación delantera y posterior

Este soporte le permite ajustar el ángulo de inclínación de la pantalla de plasma, hacía delante o hacía aftas, hasta un máximo de 2^ , según sus preferencias.

Nota

• Recuerde que sólo deben ajustar el ángulo una vez que haya instalado la pantalla de plasma.
• Asegürese de realizar la instalación sobre una mesa plana u另一边 superficie llana.
• Cuando ajuste el ángulo, no se olvide de sujetar con la mano la parte superior de la Pantalla de plasma.

Procedimiento de ajuste

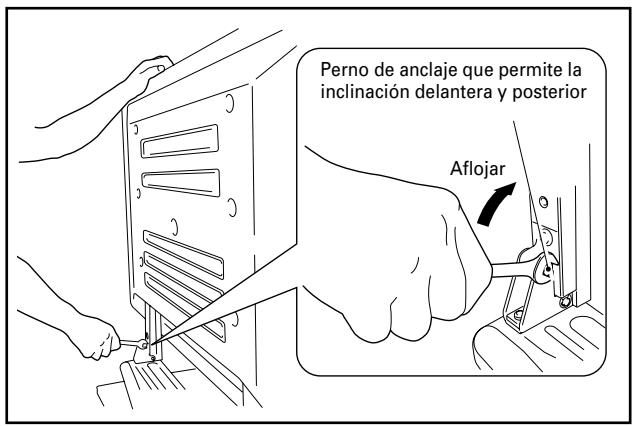

1 Utilice la llave de maquinista suministrada para aflojar los pernos de anclaje que permiten la inclinacion delantera y posterior de la pantalla.

Sujete con la mano la parte superior de la pantalla de plasma y proceda a aflojar los pernos de anclaje que permiten la inclinacion delantera y posterior, situados en el lado derecho e izquierdo, haciendolos girar hacía arriba con llave de maquinista suministrada.

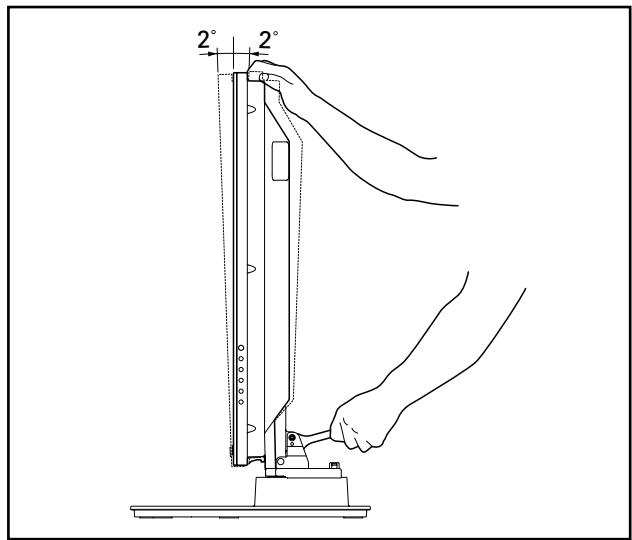

2 Determine el ángulo que usted prefera.

Determine el ángulo que ustéd prefería moverando lentamente la pantalla de plasma.

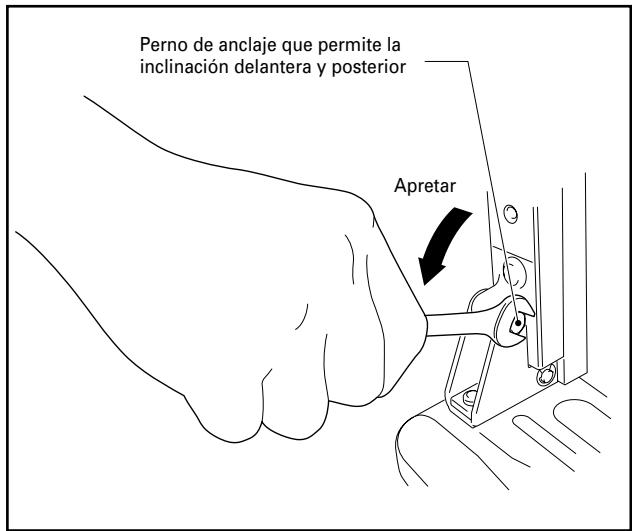

3 Apriete los pernos de anclaje que permiten la inclinación delantera y posterior.

Aprietefirmamente lospernosdeanclajequepermitenla inclinacion delantera y posterior, situados en el lado derecho o izquierdo,haciendolos girar hacer abajo mediatinga llave de maquinista suministrada. Recuerde sujetar con la mano la parte superior de la pantalla de plasma hasta queHayaterminado deapretar porcomplete todoslospernos.

4 Compruebe una vez más que los pernos de anclaje que permiten la inclinación delantera y posterior está bien(expected).

Instalación del producto en un bastardor o similar

Asegúrese de que respeta las siguientes precauciones al desplazar o instalar este producto con una pantalla de plasma en un bastardor o similar.

Precauciones para el desplazimiento

PRECAUCION

• Si va a desplazar el producto a más de los+pocos metros,desmonteprimero los altavoces,despuedsumontel pantalla de plasma del soporte y llevo los altavoces,la pantalla de plasma y el soporte por separadoa su nuovaubicacion.
• Cuando vaya a descambar lapellala del plasma del soporte,aseguese de seguir el procedimiento descripto en la page 30:Desmontaje de lapellalla del plasma del soporte."

Precauciones para instalar en un bastardó o similar

PRECAUCION

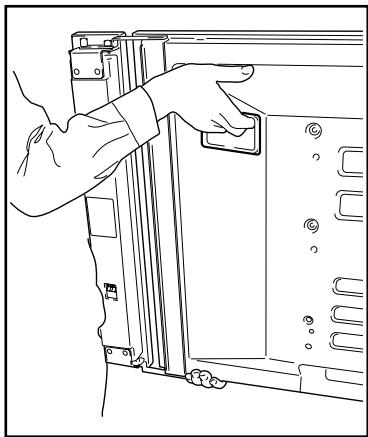

Si la va a instalar en un bastardor o similar, sujete la pantalla por las asas que hay en la parte posterior y por debajo de la pantalla de plasma. Si la sujeta por los altovoces,uede danarlos o doclarlos.

Sujete la pantalla de plasma por las asas y por la parte inferior.

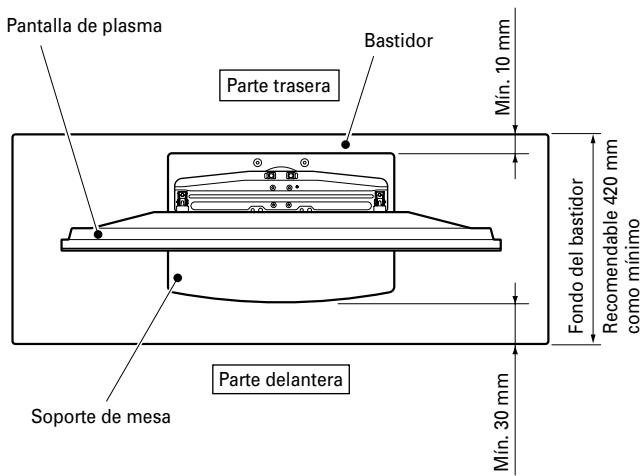

Precauciones para la instalación

Asegúrese de estar siempre libre delante y detrás del soporte un espacio de la medida indicada en lasuma figura, como minimo.

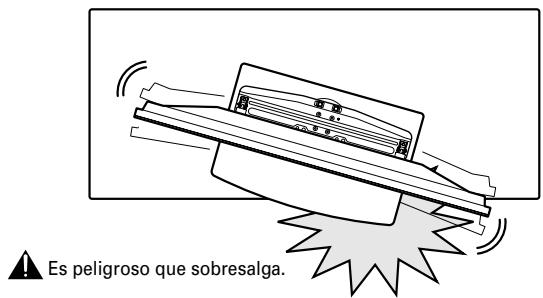

PRECAUCION

• Si el soporte sobresale del bastidor, podra provocar accidentes imprevistos, como la rotura o caía del equipo.
• Al girarla, tengacuidado de que la pantalla no comoque contra las paredes o los objetos de alrededor.

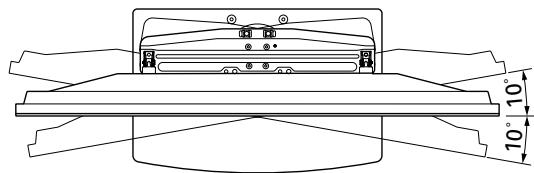

Rango de rotación del ángulo

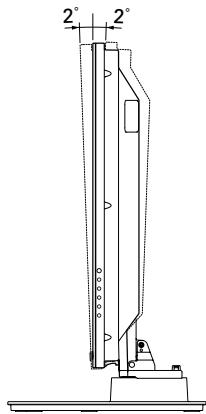

Rango de ajuste del ángulo de inclínación delantera y posterior

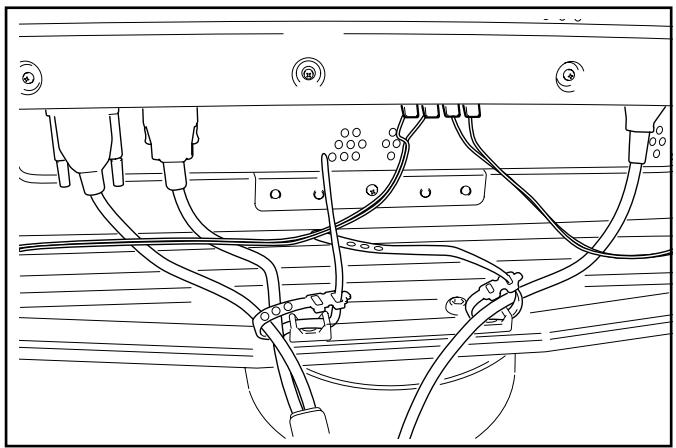

Preparación de los cables

Para sujetar los cables, utilise las bridas para cables que se incluyen con el soporte.

Nota

Tenga mucho cuidado de no ejercer fuerza en la base de los cables.

Si los altavoces están instalados aodos lados de la pantalla de plasma

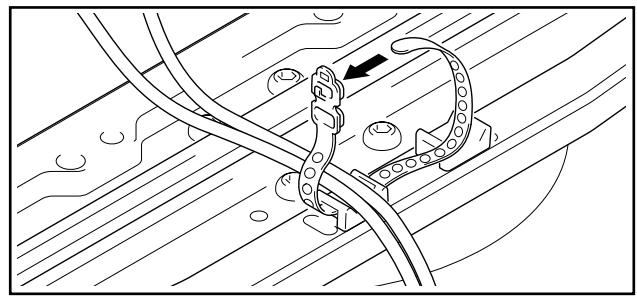

Uso de las bridas para cables

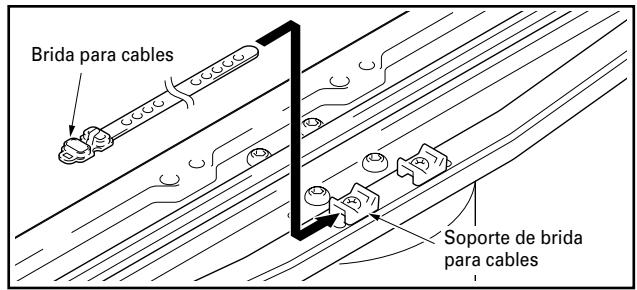

1 Pase una brida para cables a工程技术 del soporte de bridas que hay en la parte superior de la plataforma giratoria del soporte.

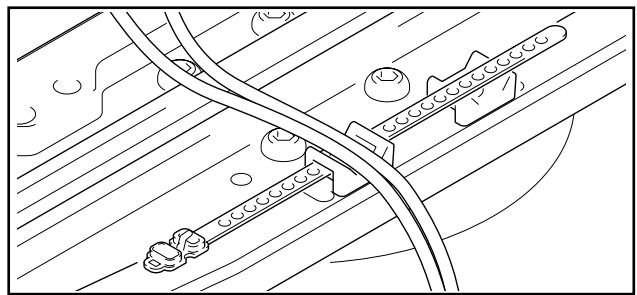

2 Reuna los cables y colóquelos sobre la brida para cables.

3 Pase la brida para cables por el agujero que tiene en su extremo.

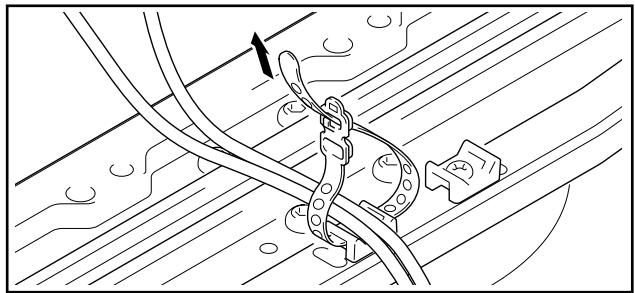

4 Tire del extremo de la brida para asegurar los cables.

Retirar una brida para cables

Para abrir la brida, saque la pieza de sujeción del agujero de la brida.

Cómoeating que el equipo secaiga

Despues de instalar el soporte, asegurese de tomar las medidas necessarias para que el equipo no se caiga.

Estabilización sobre la base

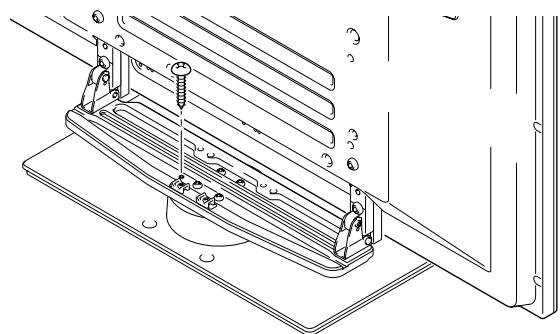

Estabilice el equipo de la forma que se muestra en la figura realizando tornillos disponibles en el mercado.

Nota

Para establishar el equipo sobre la base, utilise tornillos con un diametro nominal de 6 mm y una longitudina minima de 20 mm.

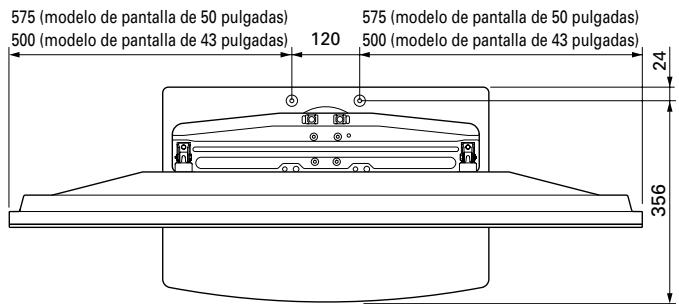

Posicion de los tornillos asegurados en el suejo: sin altavoces

Unidad: mm

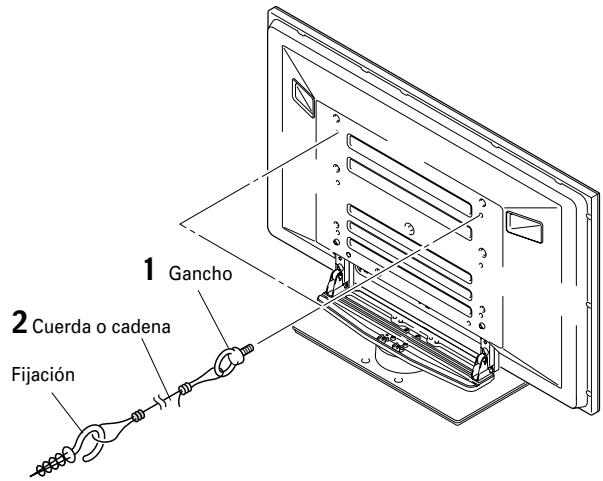

Utilización de una pared para estabilizar la pantalla (en la figura se muestra un modelo de pantalla de 43 pulgadas)

1 Fije pernos (ganchos) a la pantalla de plasma para evaporar su caía.
2 Utilice cuerdas fuertes o cadenas para estabilizarla de forma segura a una pared, pilar u otro elemento resistente.

• Realice este procedimiento de la mesma forma en el lado derecho o izquierdo.
• La longitudud de las cuerdas o cadenas deben ser lo suficientemente larga para permitir que el soporte gire libremente.

Nota

Utilice ganchos, cuerdas, cadenas y fijaciones disponibles en el mercado.

Gancho recomendado: Diámetro nominal: 8 mm Longitud: entre 12 y 15 mm

Cómoinearrotaciónenlapartedelantera

Estabilice el equipo de la forma que se muestra en la figura realizando tornillos disponibles en el mercado.

Nota

Para fazer la rotacion en la parte delantera, utilise un tornillouhn y diametro nominal sea de 4 mm y cuya longitud este comprendida entre los 15 y 20 mm.

Desmontaje de la pantalla de plasma del soporte

Para evacitar accidentes, siga siempre el procedimiento descrito a continuación para desmontar la pantalla de plasma del soporte.

1 Primero, asegúrese de que el perno de anclaje que permitte la inclínación delantera y posterior de la pantalla está bien apltado.
2 Primero,(despeje un espacio sobre un suelo plano en el que pueda colocar tumbada la pantalla de plasma;después,cubra el espacio asi despejado con una sabana para proteger la pantalla de arañazos uothersdamos.
3 Desmonte los altavoces.

4 Consulte los pasos 2 y 3 de Montaje de la planta de plasma (pagina 25) para quitar los tornillos negros (4 tornillos).

Nota

No extraiga los tornillos plateados. Si lo hace, los soportes de las columnas podrian salirse de su situ y caerse.

5 Mientras susjeta la pantalla de plasma por las asas y por la parte inferior, deslicela hacía arriba.
6 Coloque lentamente la pantalla de plasma sobre la sabana extendida, según lo indica en el paso 2, con la cara de la pantalla mirando hacía abajo.

Nota

Cuando vuelva a instalar la pantalla de plasma en el soporte, asegúrese de que las columnas de soporte de la izquierda y la derecha está colocadas en el本身就是 ángulo.

Especificaiones

Dimensiones externas: 577 (ancho) x 255(alto) x 380 (fondo) mm

Peso: 9,5 kg

Las especificaciones anteriores y el exterior pueda ser modificados sin previo aviso para melhorar el producto.

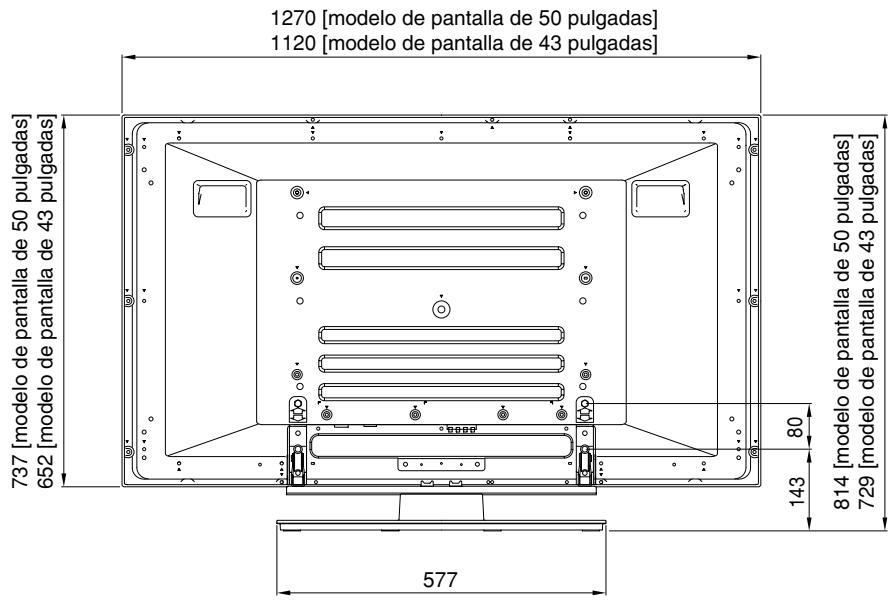

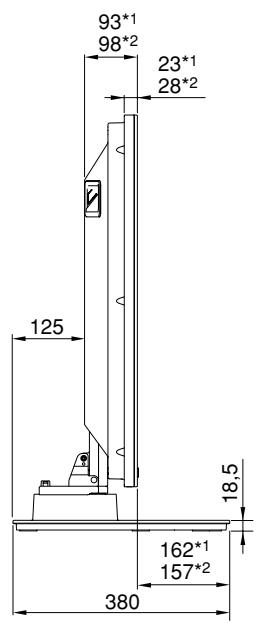

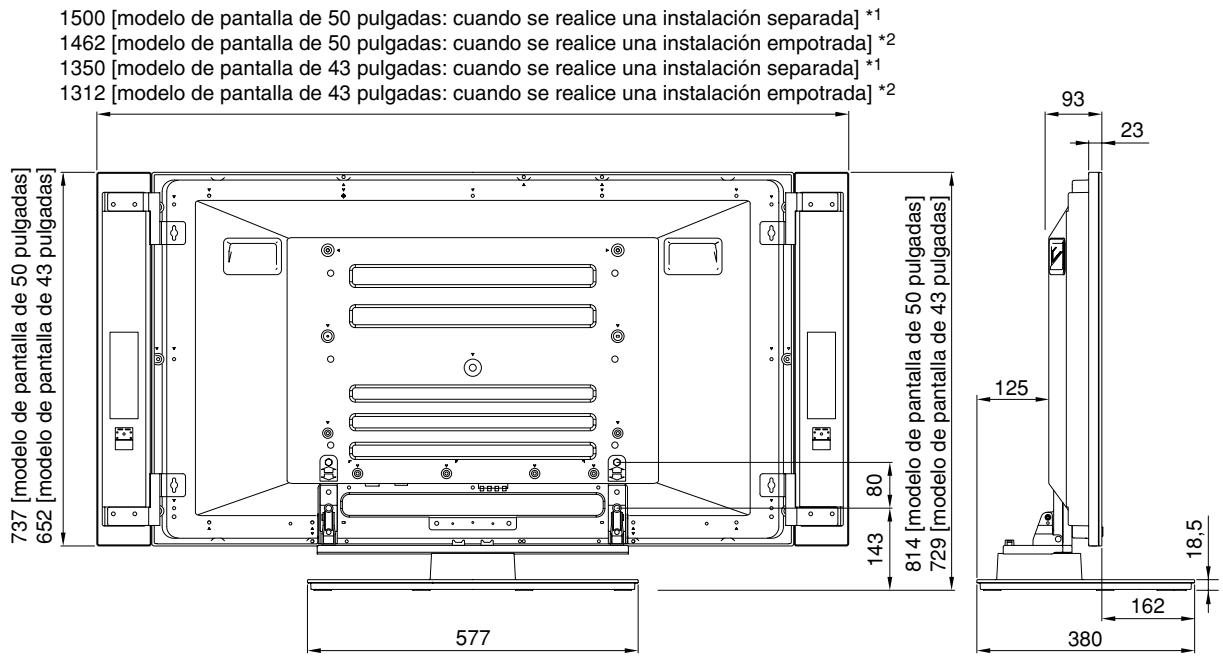

Diagrama de dimensiones

Unidad: mm

Las medidas que se indicate en la figura no incluyen los dispositivos para asegurar los altavoces.

Para instalar los altavoces PDP-S23-LR o PDP-S24-LR

^**1 Instalación separada: colocación que permite ajustar el ángulo de los altavoces.
^2 Instalación empotrada: colocacion que permite fjir el ángulo de los altavoces y proportionar al sistemas una anchura más compacta.

1 ....... PRO-920HD/PRO-1120HD
2...... PRO-910HD/PRO-1110HD
