Type de produit	Support pour écran plasma
Marque	PIONEER
Modèle	PDK-1012
Dimensions (L x H x P)	577 x 255 x 380 mm
Poids	9,5 kg
Matériau	Acier
Compatibilité	Écrans plasma Pioneer PRO-1120HD, PRO-920HD, PRO-1110HD, PRO-910HD
Capacité de charge	Jusqu'à 40 kg (pour écran 50 pouces)
Fonctions	Inclinaison avant/arrière, rotation, gestion des câbles
Angle d'inclinaison	Réglable (non spécifié)
Rotation	Oui (sur base)
Fixation au sol	Possible avec vis de 6 mm (non fournies)
Fixation murale	Possible avec câbles ou chaînes (non fournis)
Contenu de l'emballage	Support de couverture de table, 2 colonnes, 2 serre-câbles, vis, clés hexagonales, mode d'emploi
Installation	Sur table ou étagère, nécessite 2 personnes
Sécurité	Prévention du basculement, vis de stabilisation recommandées
Entretien	Nettoyer avec un chiffon doux et sec

FOIRE AUX QUESTIONS - PDK-1012 PIONEER

Quels écrans sont compatibles avec le support PDK-1012 ?

Le support PDK-1012 est conçu exclusivement pour les écrans plasma Pioneer des modèles PRO-1120HD, PRO-920HD, PRO-1110HD et PRO-910HD. L'utilisation avec d'autres modèles peut entraîner une instabilité et des risques de blessures.

Comment installer l'écran plasma sur le support ?

1. Placez les colonnes de support au bas de l'écran et insérez-les verticalement dans les fentes prévues. 2. Fixez l'écran avec les vis d'installation noires (M8x30 mm et M8x40 mm) à l'aide de la clé hexagonale fournie. 3. Serrez toutes les vis fermement. L'installation doit être réalisée par deux personnes.

Comment ajuster l'inclinaison de l'écran ?

Après avoir fixé l'écran, desserrez les boulons d'ancrage d'inclinaison (côtés gauche et droit) avec la clé hexagonale. Inclinez doucement l'écran à l'angle souhaité, puis resserrez les boulons. Tenez toujours le haut de l'écran pendant cette opération.

Comment empêcher le support de basculer ?

Il est recommandé de stabiliser le support en le fixant au sol avec des vis de 6 mm de diamètre et 20 mm de long (non fournies) ou en l'attachant au mur à l'aide de câbles solides ou de chaînes avec des crochets d'un diamètre nominal de 8 mm. Suivez les schémas fournis dans la notice.

Puis-je utiliser ce support avec un écran d'une autre marque ?

Non, ce support est conçu exclusivement pour les écrans plasma Pioneer listés dans la compatibilité. L'utiliser avec un autre modèle peut compromettre la stabilité et causer des accidents.

Quel est le poids maximal supporté par le PDK-1012 ?

Le support peut supporter un écran plasma de 50 pouces pesant environ 40 kg. Pour les modèles 43 pouces, le poids est d'environ 30 kg. Il est important de respecter ces limites pour éviter tout risque de chute.

Comment démonter l'écran du support ?

1. Assurez-vous que les boulons d'inclinaison sont serrés. 2. Préparez une surface plane avec un tissu protecteur. 3. Retirez les haut-parleurs. 4. Retirez les 4 vis noires (ne retirez pas les vis argentées). 5. Soulevez l'écran par les poignées et placez-le délicatement face vers le bas sur la surface préparée.

Quelles sont les dimensions exactes du support ?

Les dimensions extérieures du support PDK-1012 sont de 577 mm de largeur, 255 mm de hauteur et 380 mm de profondeur. Son poids est de 9,5 kg. Ces mesures ne comprennent pas les fixations des haut-parleurs.

Comment gérer les câbles avec ce support ?

Utilisez les serre-câbles fournis : passez un serre-câbles dans le support de serre-câbles situé en haut de la plate-forme rotative, regroupez les câbles, puis insérez l'extrémité dans l'orifice et tirez pour bloquer. Ne forcez pas sur la base des câbles.

Comment installer les haut-parleurs sur le support ?

Pour les haut-parleurs PDP-S23-LR et PDP-S24-LR, deux montages sont possibles : montage pivotant pour ajuster l'angle (recommandé pour PRO-920HD/PRO-1120HD) ou montage à ras pour un système plus compact (recommandé pour PRO-910HD/PRO-1110HD). Reportez-vous au mode d'emploi des haut-parleurs pour plus de détails.

MODE D'EMPLOI PDK-1012 PIONEER

PDK-1012

Nous vous remercions d'avoir choisi un produit Pioneer. Veuillez lire attentivement ce mode d'emploi pour savoir comment utiliser correctement et en toute sécurité votre support. Nous vous conseillons de conserver soigneusement ce mode d'emploi à proximité et dans un endroit sûr afin de pouvoir vous y référer le cas échéant.

Installation

• En cas de difficultés, veuillez consulter leur revendeur.
• Pioneer ne saura être tenu responsable d’aucun dommage résultant d’une installation ou d’une utilisation incorrecte de ce produit, de sa modification ou encore de catastrophes naturelles.

Table des matières

Attention 12 Vérification des pièces contenues dans le carton d'emballage 13 Assemblage du support 14 Installation et fixation de l'écran plasma 15 Mécanisme d'ajustement de l'angle d'inclinaison en avant et en arrière 16 Installation du produit sur une étagère, etc. 17 Préparation des câbles 18 Prévenir le basculement et la chute de l'équipement.... 19 Démontage de l'écran plasma du support 20 Spécificités 20 Schéma indiquant les dimensions 20

Attention

Ce symbole indique un danger ou une pratique dangereuse susceptible de provoquer des dommages corporels ou matériels.

Attention

Ce produit est un support conçu exclusivement pour les écrans plasma Pioneer (PRO-1120HD/PRO-920HD/PRO-1110HD/PRO-910HD). L'utilisation de ce produit avec un autre modèle peut être à l'origine d'un manque de stabilité pouvant entraîner une blessure.

Pour de plus amples informations, veuillez contacter le magasin où vous avez acheté votre écran.

N'installez pas le produit d'une manière autre que celle qui est spécifiée ni le modifier. En outre, n'utilisez pas ce support pour un écran plasma autre que ceux pour lesquels il a été créé et ne le modifiez pas ou ne l'utilisez pas à des fins autres que celles pour lesquelles il a été créé.

Une installation incorrecte est extrêmement dangereuse car elle peut provoquer la chute du support ou un autre accident.

Lieu d'installation

• Sélectionnez un emplacement assez solide pour supporter le poids du support et de l'écran. Assurez-vous de placer le produit à un emplacement stable et plat.
• N'installez pas le support à l'extérieur, à proximité d'une source thermale ou sur une plage.
• N'installez pas le support à un endroit où il pourrait être soumis à des chocs ou à des vibrations.

Montage et installation

• Montez le support en suivant les instructions et vissez solidement toutes les vis aux endroits prévus à cet effet. Des accidents ont été constatés (casse, chute du matériel, etc.) après l'installation de l'écran parce que le support n'avait pas été installé conformément aux instructions.
• Pour une bonne installation, l'écran doit toujours être installé par au moins deux personnes.
• Avant de procéder à l'installation, mettez l'écran ainsi que les équipements périphériques hors tension en coupant l'alimentation, puis retirez la prise du câble d'alimentation de la prise murale.

Ce produit pivote vers la gauche et s'incline en avant et en arrière.

Veillez à ne pas placer d'objets à l'intérieur du champ de rotation de telle sorte que durant l'utilisation habituelle ou la rotation du produit, rien ne dépasse de l'étagère ou de l'emplacement sur lequel il a été installé. Sans cela, des accidents pourraient survenir, entraînant la détérioration de l'appareil ou sa chute (Voir page 17).

Il convient de prévenir les accidents causés par la chute du produit en prenant des mesures fiables pour éviter toute chute (Voir page 19).

Vérification des pièces contenues dans le carton d'emballage

Cette vérification vous permettra de vous assurer que vous possédez bien toutes les pièces nécessaires avant de passer au montage et à l'installation du support.

- Support de couverture de table x 1 unité - Colonnes de support × 2 unités

- Serre-cables x 2 unités

- Vis d'installation ① (M8 x 16 mm : argentée) x 4 unités [Utilisées pour fixer les colonnes de support et le support de couverture de table]

- Vis d'installation ② (M8 x 30 mm : noir) x 2 unités

- Vis d'installation ③ (M8 x 40 mm : noir) x 2 unités

- Clé hexagonale (à six pans) x 1 unité (Taille en diagonale : 6 mm)

Mode d'emploi (ce document) x 1 exemplaire

- Clé hexagonale x 1 unité (10 mm)

Remarques

• Pour monter le support, travaillez toujours sur une surface plane.
• Introduisez les vis à la verticale et ne les serrez pas plus que nécessaire.

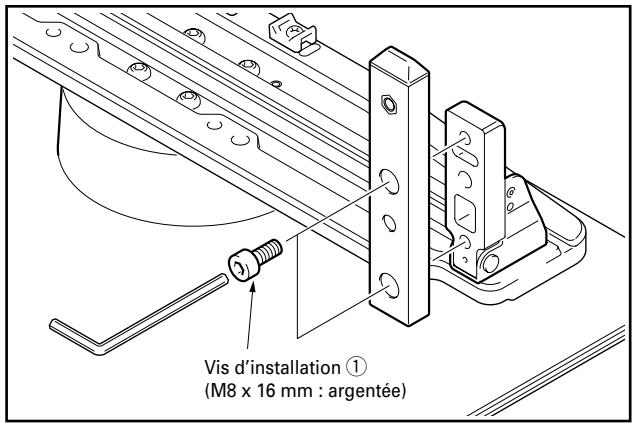

Fixez les colonnes sur le support à l'aide des vis d'installation ① (2 sur le côté gauche et 2 sur le côté droit).

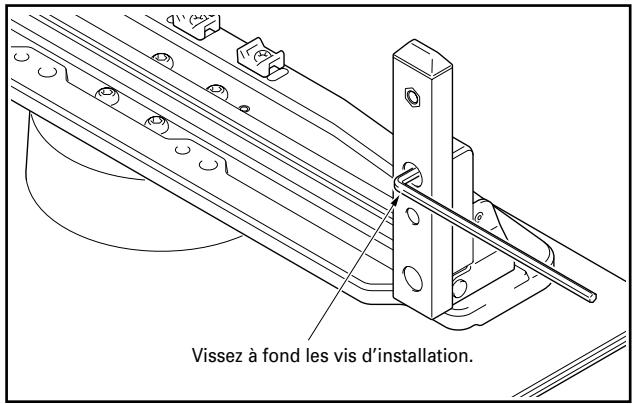

À l'aide de la clé hexagonale fournie, vissez légèrement les vis en commençant par celle du haut.

Installation et fixation de l'écran plasma

Le poids d'un écran plasma 50 pouces est d'environ 40kg et celui d'un modèle 43 pouces d'environ 30kg. Leur largeur étant limitée, ils ne sont pas stables. Par conséquent, ils doivent toujours être installés par deux personnes à la fois.

Remarques

• Montez toujours l'écran plasma sur une surface plane et stable.
• Introduisez les vis à la verticale et ne les serrez pas plus que nécessaire.
• Veillez à bien installer les colonnes en fonction de l'emplacement des haut-parleurs que vous avez achetées et en suivant la marche à suivre décrite dans le chapitre Montage du support.

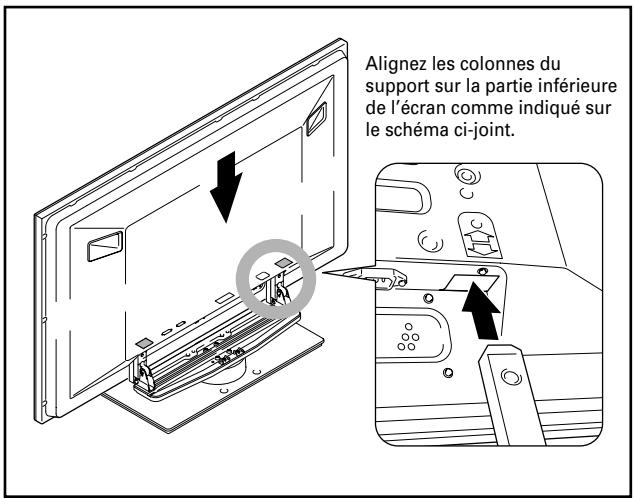

1 Installation de l'écran plasma sur le support.

Mettez les colonnes de soutien en place au bas de l'écran plasma comme indiqué par les flèches, puis insérez-les lentement à la verticale. Veillez à ne pas insérer les colonnes ailleurs que dans les fentes prévues à cet effet. Cela risquerait d'endommager l'écran, ses ports ou encore le support.

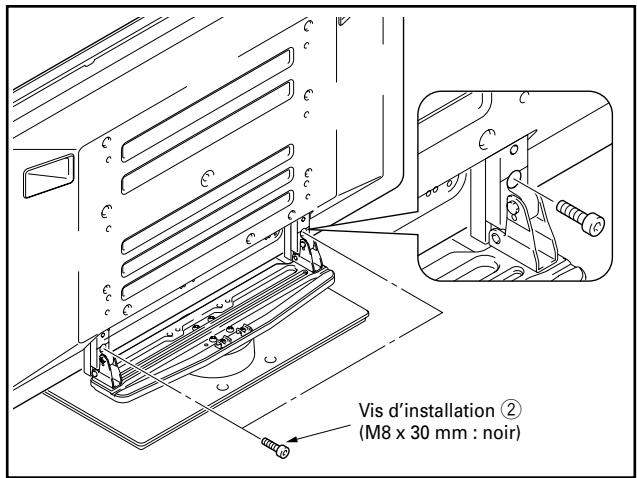

2 Fixez solidement l'écran plasma avec les vis d'installation ②.

Vissez solidement celles-ci au moyen de la clé hexagonale fournie avec le support.

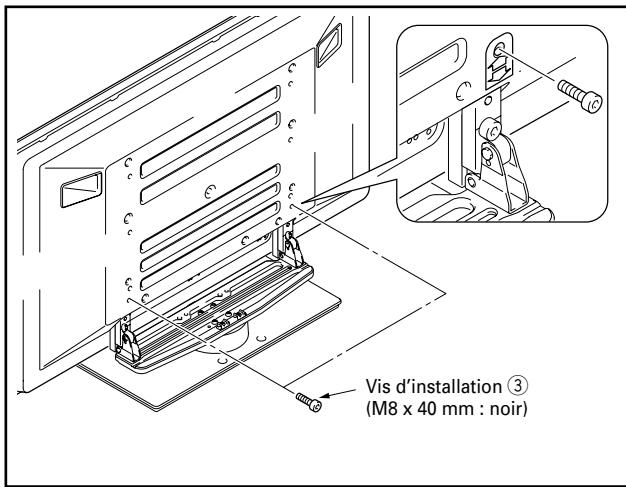

3 Fixez solidement l'écran plasma avec les vis d'installation ③.

Fixez l'écran plasma aux endroits indiqués par les flèches à l'aide de la vis hexagonale fournie.

4 Mise en place des haut-parleurs.

Pour la méthode d'installation, reportez-vous au mode d'emploi des haut-parleurs.

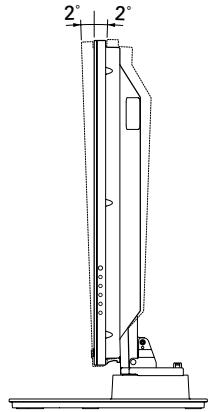

Mécanisme d'ajustement de l'angle d'inclinaison en avant et en arrêté

Sur ce support, vous pouvez ajuster l'angle d'inclinaison de l'écran plasma de en avant ou en arrêté en fonction de vos préférences.

Remarques

• Veuillez ajuster l'angle uniquement après avoir fixé l'écran plasma. Assurez-vous de l'installer sur une table plane ou toute autre surface plane. Assurez-vous de tenir le haut de l'écran plasma entre vos mains lorsque vous ajustez l'angle.

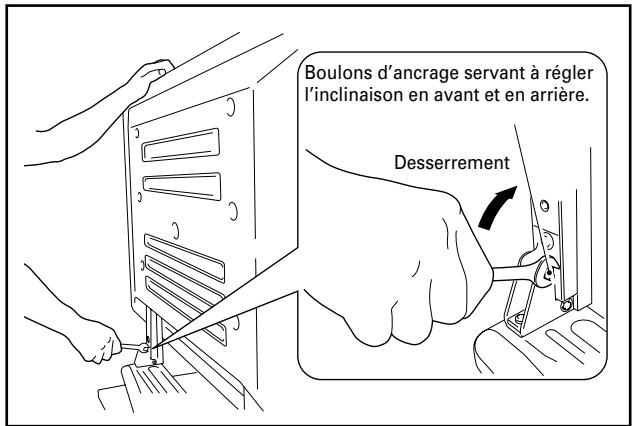

1 Desserrez les boulons d'ancrage servant à régler l'inclinaison en avant et en arrière à l'aide de la clé hexagonale fournie.

En vous assurant de tenir le haut de l'écran plasma entre vos mains, d êté, sur le côté gauche et sur le côté droit, en les tournant vers le haut à l'aide de la clé hexagonale fournie.

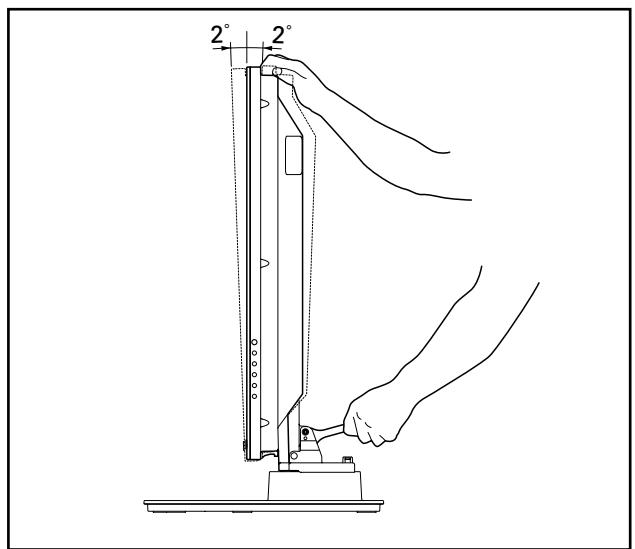

2 Choisissez l'angle que vous préférez.

Choisissez l'angle que vous préférez en manipulant doucement l'écran plasma.

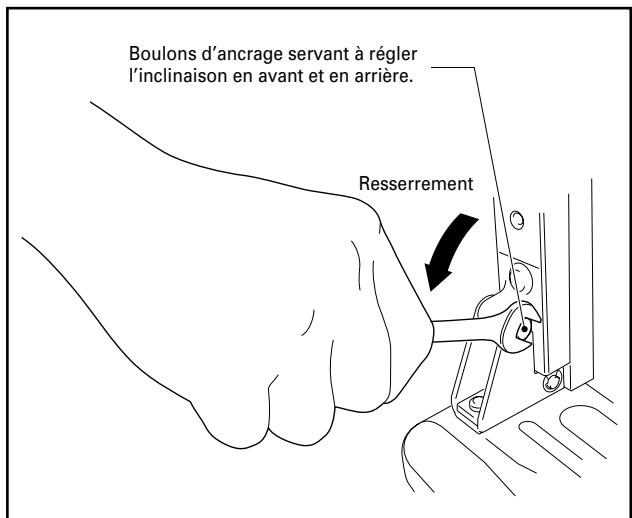

3 Serrez les boulons d'ancrage servant à régler l'inclinaison en avant et en arrêté.

Serrez fermement les boulons d'ancrage servant à régler l'inclinaison en avant et en arrêté, sur le côté gauche et sur le côté droit, en les tournant vers le bas à l'aide de la clé hexagonale fournie. Assurez-vous de tenir le haut de l'écran plasma entre vos mains jusqu'à ce que les boulons soient complètement serrés.

Installation du produit sur une étagère, etc.

Les précautions suivantes doivent être strictement observées lorsque vous déplacez ou installez le produit avec un écran plasma sur une étagère ou dans un espace limité.

Précautions à respecter lors du déplacement du produit

• Avant de déplacer l'appareil sur plusieurs mètres, démontez les haut-parleurs. Séparez également l'écran plasma de son support et transportez chaque partie séparément.
• Lorsque vous démontez l'écran plasma du support, assurez-vous de suivre la procédure décrite dans la partie « Démontage de l'écran plasma du support » à la page 20.

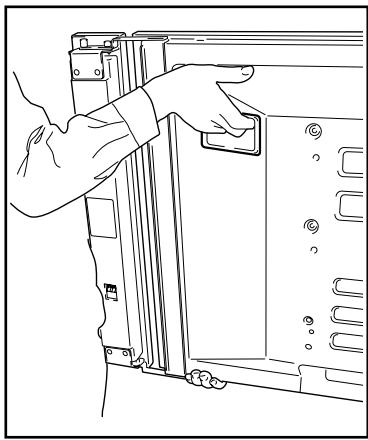

Précautions à respecter en cas d'installation de l'appareil sur une étagère ou à tout autre endroit où l'espace est restreint

Lors de l'installation de l'appareil sur une étagère ou dans un endroit exigu, tenez l'écran plasma par les poignées à l'arrière et par le fond. Si vous le soulevez par les haut-parleurs, ces derniers risqueraient d'être endommagés ou de se tordre.

Tenez l'écran plasma par ses poignées et par le fond.

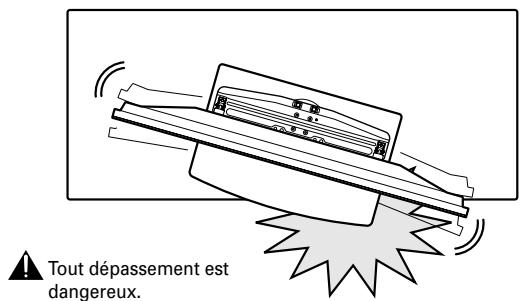

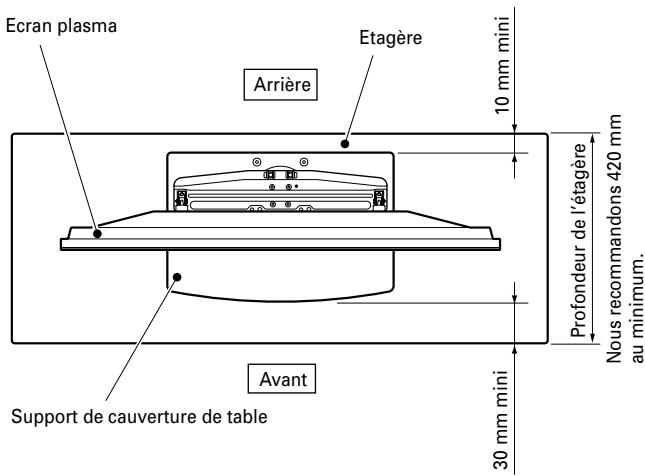

Précautions d'installation

Veillez à toujours maintenir devant et derrière le support un espace au moins égal à celui qui est indiqué sur le schéma ci-dessous.

• Tout dépassement de l'étagère risquerait de provoquer la détérioration ou la chute de l'appareil.
• Lors des rotations du support, veillez à ce que l'écran n'entre pas en contact avec le mur ou avec les autres objets environnants.

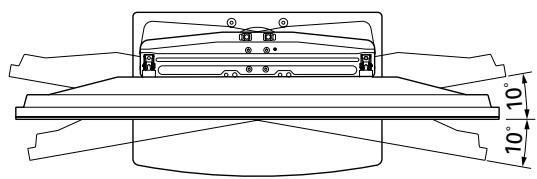

Fourchette de l'angle de rotation

Fourchette d'ajustement des boulons d'ancrage servant à régler l'inclinaison en avant et en arrière

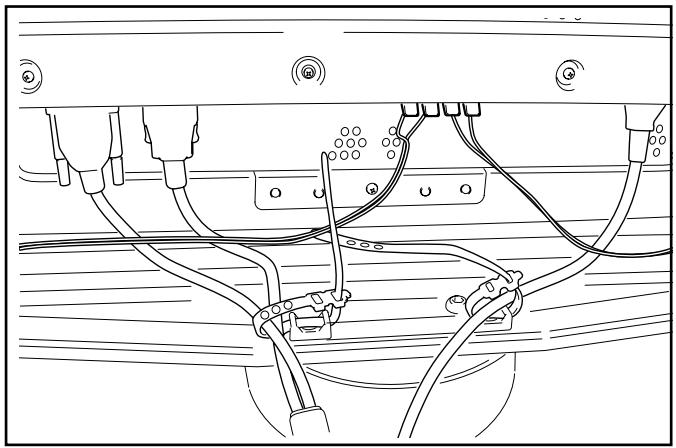

Préparation des câbles

Utilisez les serre-cables pour regrouper les câbles.

Remarque

Veillez à ne pas forcer la base des câbles.

En cas d'installation des haut-parleurs de part et d'autre de l'écran plasma

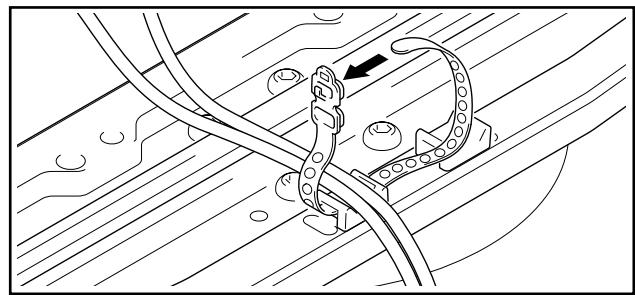

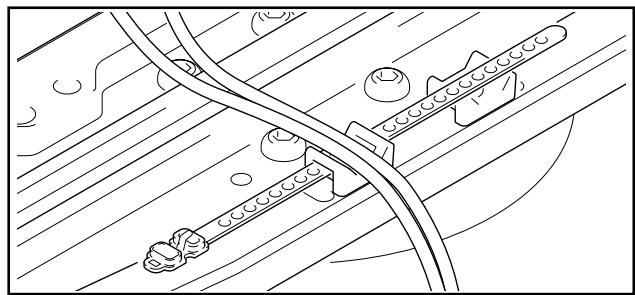

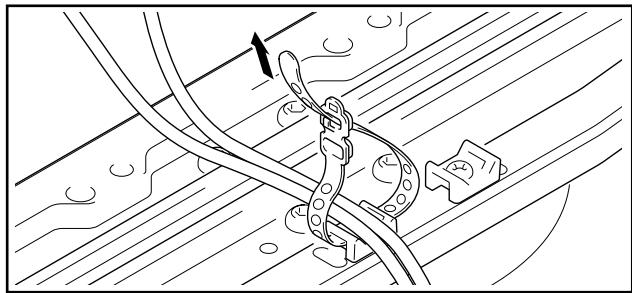

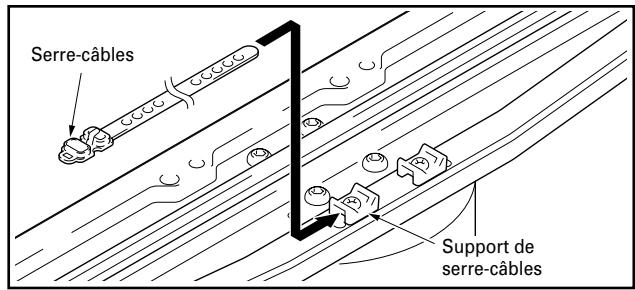

Utilisation des serre-câbles

1 Passez un serre-câbles dans le support de serre-câbles situé sur la partie supérieure de la plate-forme rotative du support.

2 Rassemblez les câbles et les placez dans le serre-câbles.

3 Faites passer le serre-câbles dans l'orifice situé à son extrémité.

4 Tirez sur l'extrémité du serre-câbles pour bloquer les câbles.

Retrait d'un serre-câbles

Quand la partie bloquée est retirée de l'orifice du serre-câbles, elle est débloquée.

Prévenir le basculement et la chute de l'équipement

Après avoir installé le support, veillez à prendre les précautions nécessaires pour qu'il ne tombe pas.

Stabilisation sur la base

Stabilisez le support comme indiqué sur le schéma à l'aide de vis vendues dans le commerce.

Remarque

Afin de stabiliser l'équipement sur le sol, utilisez des vis de 6 mm de diamètre nominal et d'au moins 20 mm de long.

Unité : mm

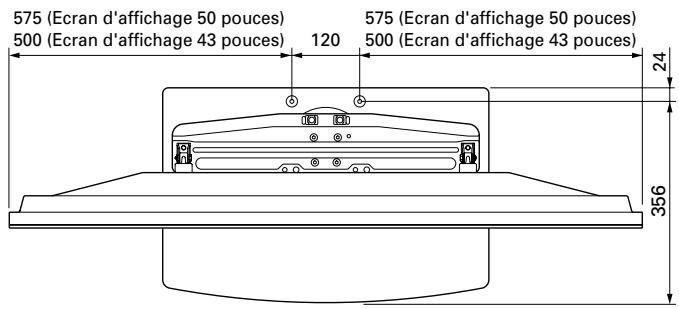

Utilisation d'un mur pour stabiliser le support. (modèle d'écran 43 pouces comme indiqué sur la figure)

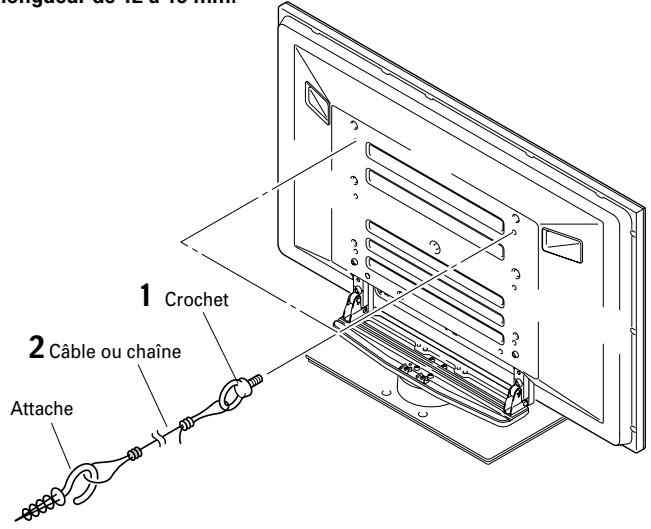

Fixation des boulons empêchant la chute (crochets) sur l'écran plasma. Utilisation de câbles solides ou de chaînes pour stabiliser solidement le dispositif sur un mur, un pilier ou d'autres éléments stables.

• Ces opérations doivent être effectuées de la même manière à gauche et à droite.
• La longueur des câbles ou des chaînes utilisés doit être suffisante pour permettre au support de tourner librement sur sa base.

Remarque

Utiliser des crochets, des chaînes ou d'autres dispositifs de fixation en vente dans le commerce.

Crochet recommandé: Diamètre nominal 8 mm, longueur de 12 à 15 mm.

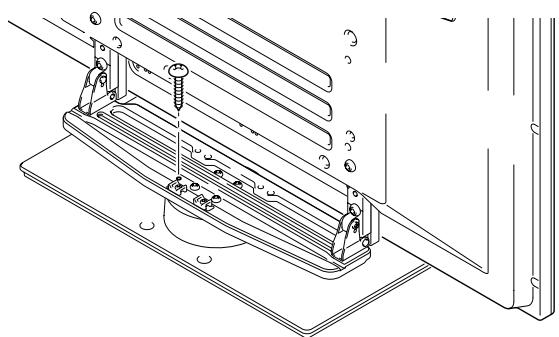

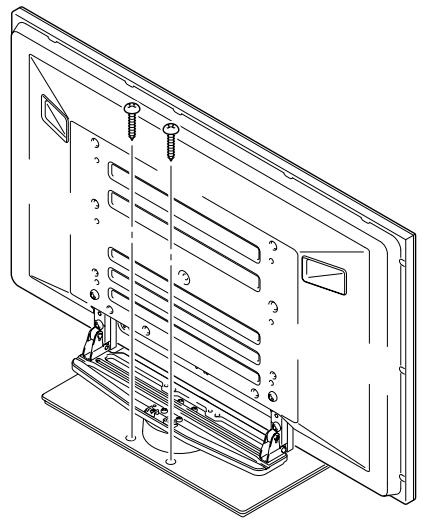

Fixation de la rotation à l'avant

Stabilisez le support comme indiqué sur le schéma à l'aide de vis vendues dans le commerce.

Remarque

Utilisez une vis de 4 mm de diamètre et longue de 15 à 20 mm afin de fixer la rotation à l'avant.

Démontage de l'écran plasma du support

Attention

Lorsque vous démontez l'écran plasma de son support, observez strictement la procédure indiquée ci-dessous afin d'éviter les accidents.

1 Assurez-vous d'abord que les boulons d'ancrage servant à l'inclinaison en avant et en arrière sont serrés correctement. 2 Faites d'abord de la place sur une surface plane, etc. où vous pouvez laisser l'écran plasma à plat, puis déposez une feuille afin de le protéger des rayures et autres dégâts éventuels. 3 Retirez les haut-parleurs.

4 En vous référant aux opérations 2 et 3 décrites dans le chapitre Installation et fixation de l'écran plasma (p. 15), retirez les 4 vis noires.

Remarque

Ne retirez pas les boulons argentés, sinon les colonnes de support risquent de bouger de place et de tomber.

Tout en le tenant par ses poignées et par le fond, placez l'écran à la verticale. Placez l'écran plasma avec soin sur la feuille citée lors de l'étape 2, l'écran regardant vers le bas.

Remarque

Lorsque vous remontez l'écran plasma sur le support, assurez-vous d'installer les colonnes de support de gauche et de droite en respectant le même angle.

Spécificités

Dimensions extérieures : 577 (largeur) x 255 (hauteur) x 380 (profondeur) mm Poids : 9,5 kg

• Les caractéristiques techniques indiquées ci-dessus ainsi que les dimensions extérieures peuvent être modifiées sans avis préalable en vue d'améliorer le produit.

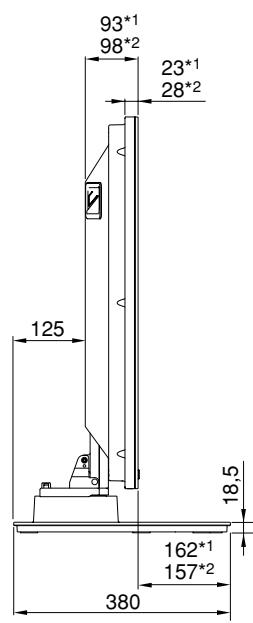

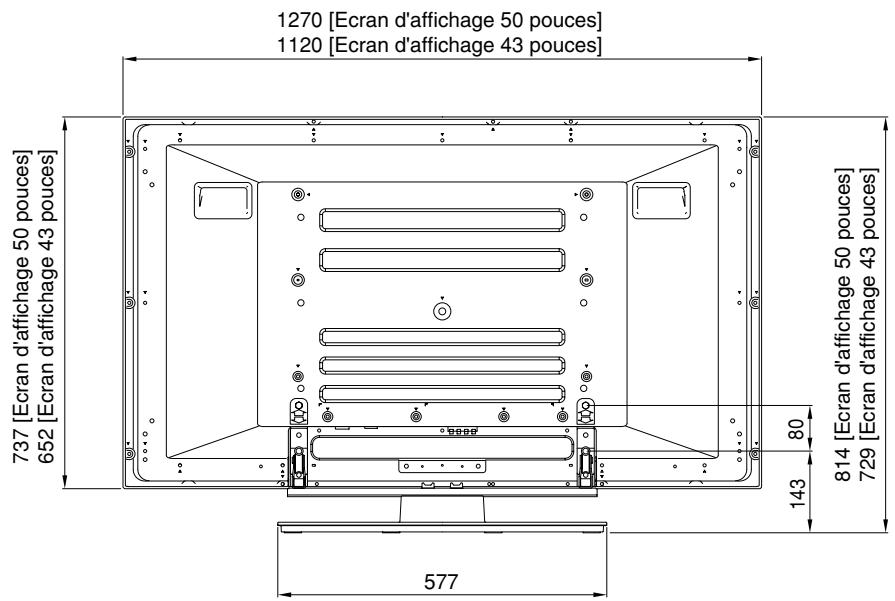

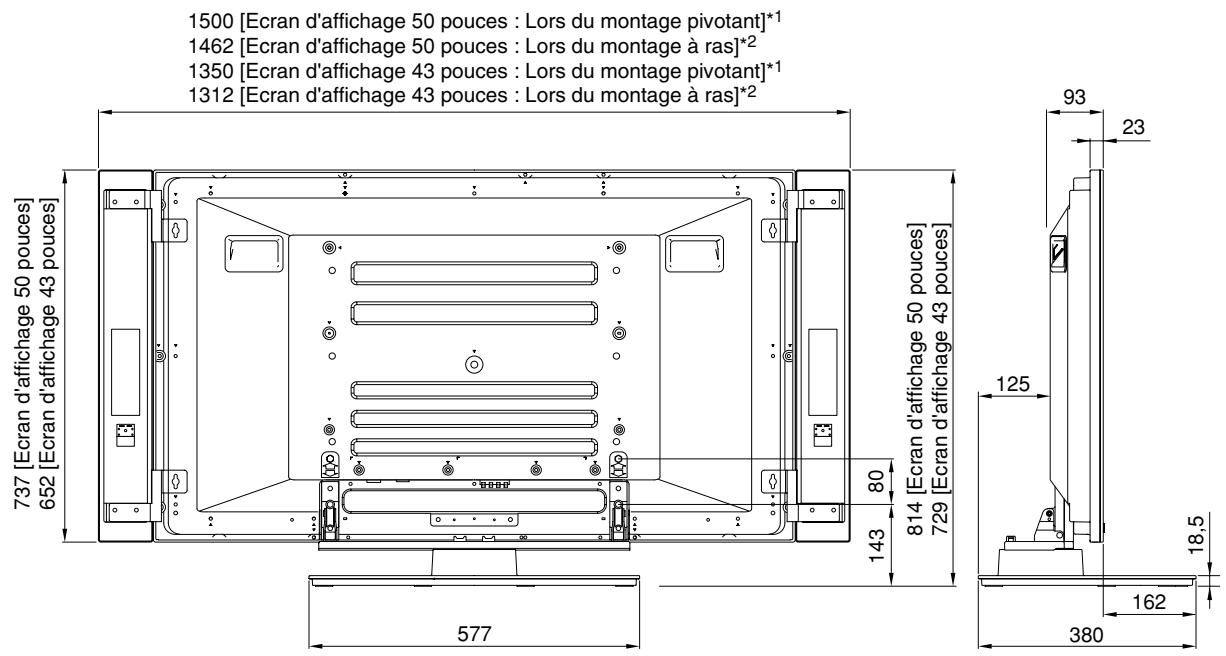

Schéma indiquant les dimensions

Unité : mm

Les mesures de l'illustration ne comprennent pas les fixations destinées aux haut-parleurs.

Installation des haut-parleurs pdp-s23-lr et le pdp-s24-lr

1 Montage pivotant : attachées pour permettre les ajustements de l'angle de l'enceinte 2 Montage à ras : attaches afin de fixer l'angle de l'enceinte et de rendre le système plus compact en largeur.

1 Montage pivotant : PRO-920HD/PRO-1120HD 2 Montage à ras : PRO-910HD/PRO-1110HD
