Tipo de producto	Mini PC
Procesador	Intel Celeron N2807
RAM	2 GB DDR3
Almacenamiento	500 GB HDD
Sistema operativo	Windows 8.1
Dimensiones aproximadas	18.5 x 4.9 x 15.4 cm
Peso	1.2 kg
Conectividad	Wi-Fi 802.11 b/g/n, Bluetooth 4.0
Puertos	2 x USB 3.0, 2 x USB 2.0, HDMI, Ethernet
Alimentación eléctrica	19V, 3.42A
Consumo de energía	Máx 40W
Mantenimiento y limpieza	Utilizar un paño suave, evitar productos abrasivos
Piezas de repuesto y reparabilidad	Acceso limitado, componentes soldados
Garantía	1 año
Compatibilidades	Compatible con sistemas operativos Windows y Linux
Funciones principales	Navegación web, oficina, multimedia ligero
Seguridad	Protección por contraseña, actualizaciones de seguridad regulares

Preguntas frecuentes - EEEBOX PC EB1033-B012G, EEEBOX PC EB1033-B014E ASUS

¿Cómo reiniciar mi ASUS EEEBOX PC EB1033?

Para reiniciar su ASUS EEEBOX PC EB1033, vaya a la configuración, seleccione 'Actualización y seguridad', luego 'Recuperación'. Haga clic en 'Restablecer este PC' y siga las instrucciones en pantalla.

Mi ASUS EEEBOX no enciende, ¿qué hacer?

Verifique que la alimentación esté correctamente conectada y que el enchufe funcione. Intente mantener presionado el botón de encendido durante 10 segundos para forzar un reinicio.

¿Cómo conectar mi ASUS EEEBOX a una red Wi-Fi?

Haga clic en el ícono de Wi-Fi en la barra de tareas, seleccione su red, ingrese la contraseña y haga clic en 'Conectar'.

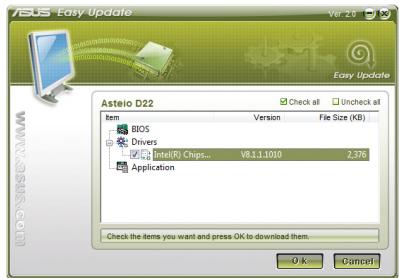

¿Cómo actualizar los controladores de mi ASUS EEEBOX?

Visite el sitio oficial de ASUS, busque su modelo y descargue los últimos controladores. Instálelos siguiendo las instrucciones proporcionadas.

Mi ASUS EEEBOX es lento, ¿cómo mejorar el rendimiento?

Intente desinstalar programas innecesarios, desactivar programas al inicio y realizar una limpieza de disco. También puede considerar agregar memoria RAM.

¿Cómo conectar una pantalla externa a mi ASUS EEEBOX?

Utilice el puerto HDMI o VGA de su ASUS EEEBOX para conectar la pantalla externa. Seleccione la entrada apropiada en la pantalla y presione 'Windows + P' para elegir el modo de visualización.

¿Qué hacer si el audio no funciona en mi ASUS EEEBOX?

Verifique que el volumen no esté en silencio y que los altavoces estén correctamente conectados. Vaya a la configuración de audio para verificar la salida de audio predeterminada.

¿Cómo respaldar mis datos en el ASUS EEEBOX?

Utilice un disco duro externo o un servicio en la nube para respaldar sus datos. Simplemente copie sus archivos importantes en el medio de respaldo.

¿Cómo acceder al BIOS de mi ASUS EEEBOX?

Reinicie su computadora y presione la tecla 'F2' o 'Del' tan pronto como aparezca el logo de ASUS para entrar en el BIOS.

¿Qué hacer si no encuentro mi ASUS EEEBOX en la red?

Asegúrese de que la EeeBox esté encendida y conectada a la red. Verifique la configuración de red y reinicie el enrutador si es necesario.

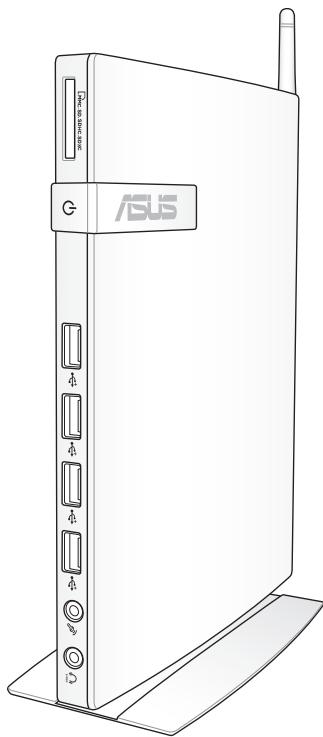

MANUAL DE USUARIO EEEBOX PC EB1033-B012G, EEEBOX PC EB1033-B014E ASUS

Copyright © 2012 ASUSTeK COMPUTER INC. Todos los derechos reservados.

Ninguna parte de este manual, incluyendo los productos y programas que describe, puede ser reproducida, transmitida, transcrita, almacenada en un sistema de recuperación o traducida a ningún idioma, de ninguna forma y a través de ningún medio, sin permiso expreso por escrito de ASUSTeK COMPUTER, INC. ("ASUS").

Los productos y nombres de empresas mencionados en este manual podrían o no estar registrados como marcas comerciales o tener derechos de copia en propiedad de sus respectivas empresas, y se utilizan en este documento con fines de identificación. Todas las marcas comerciales son propiedad de sus respectivos propietarios.

Se han realizado todos los esfuerzos posibles para asegurar que los contenidos de este manual son correctos y se encuentran actualizados. Sin embargo, no es posible ofrecer garantías con respecto a la precisión de sus contenidos, y el fabricante se reserva el derecho a realizar cambios sin previo aviso.

Contenidos

Contenidos....3

Precauciones 4

Información de seguridad 9

Declaración y cumplimiento de la normativa global de medioambiente ....11

Reciclado de ASUS/Servicios de recuperación....11

Producto homologado de acuerdo con la norma ENERGY STAR ....12

Notas sobre este manual ....12

Bienvenido 13

Contenido del paquete....13

Conociendo su PC....14

Vista frontal....14

Vista posterior....16

Ubicar el equipo....18

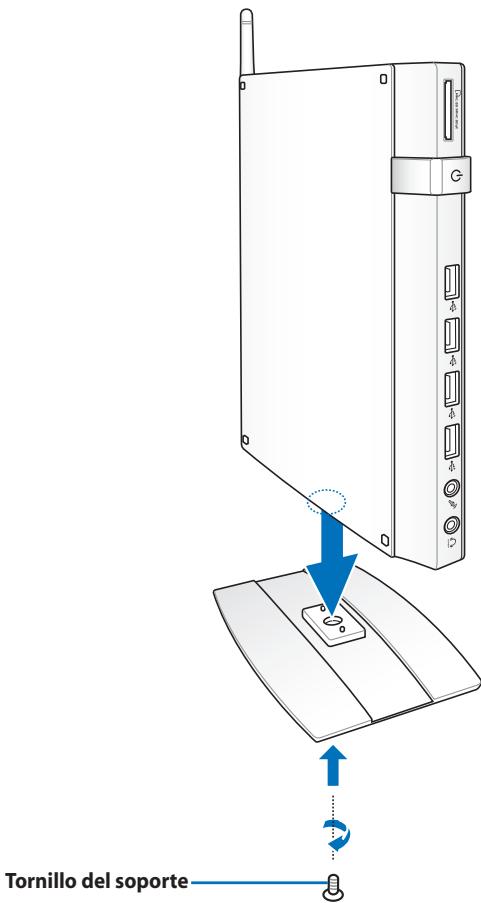

Instalación del soporte (opcional)....18

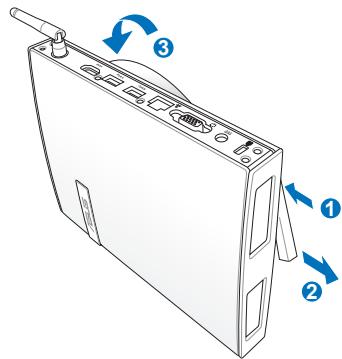

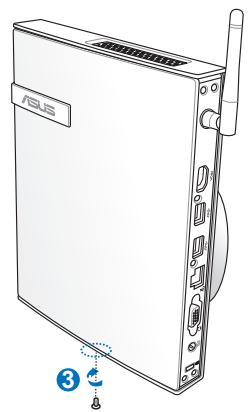

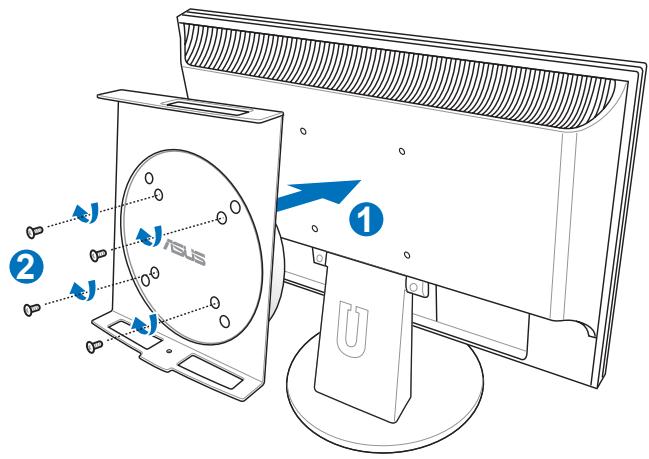

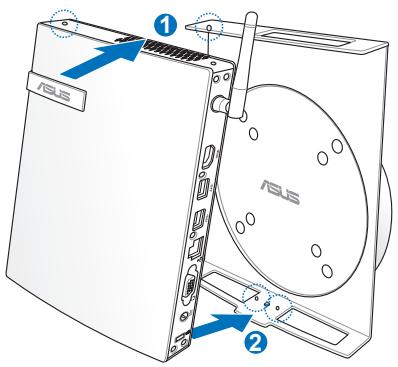

Instalar el equipo en un monitor (opcional)....19

Configurar su PC 22

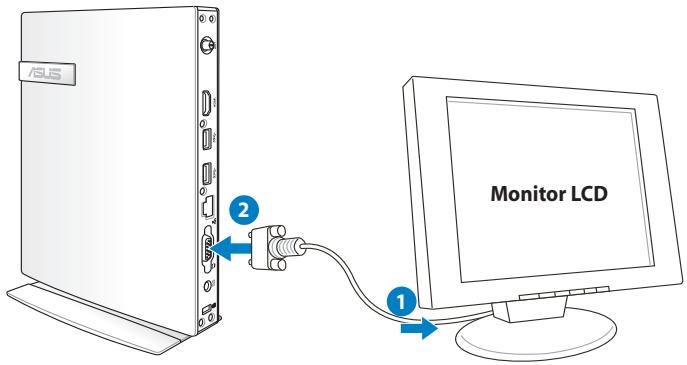

Para conectar un monitor....22

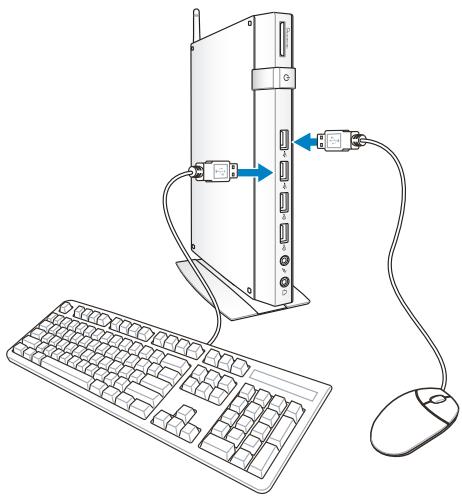

Conexión de dispositivos USB....22

Conexión a un dispositivo de red 23

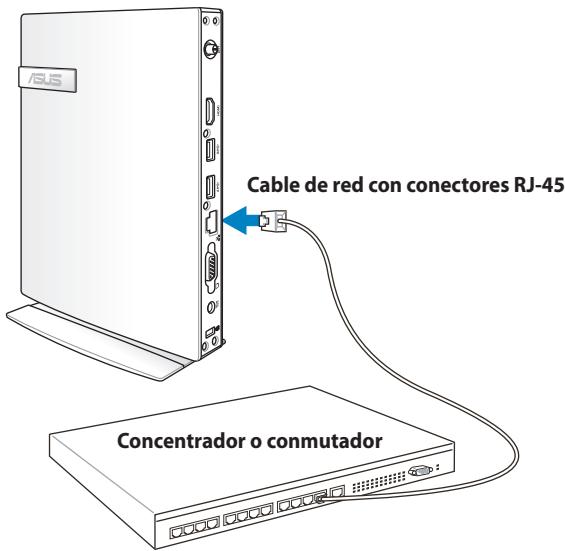

Conectar a una red LAN....23

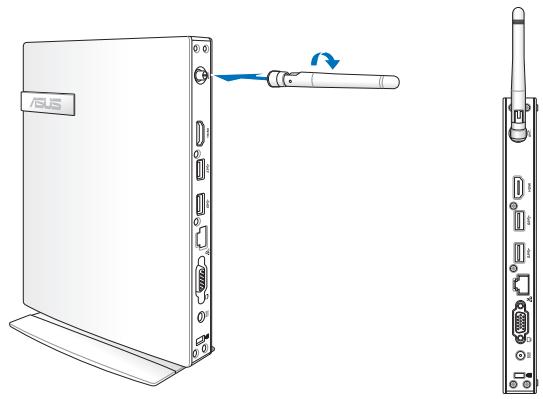

Conexión Wi-Fi a través de una antena inalámbrica .....23

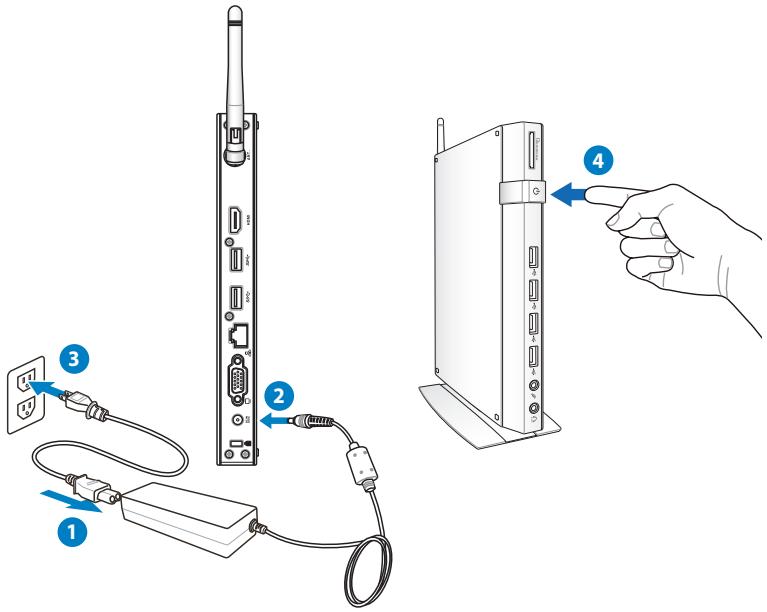

Encender el sistema....24

Utilizar el equipo ......25

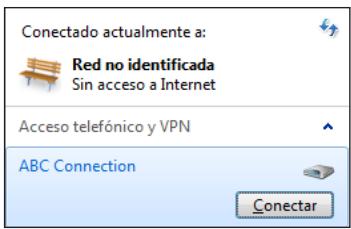

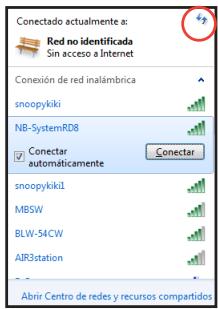

Configuración de la conexión inalámbrica....25

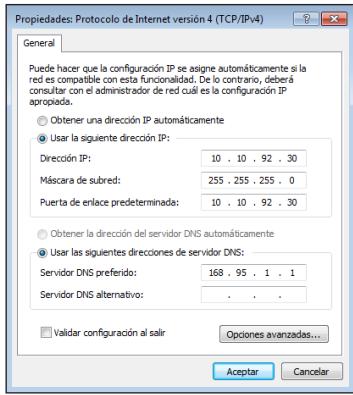

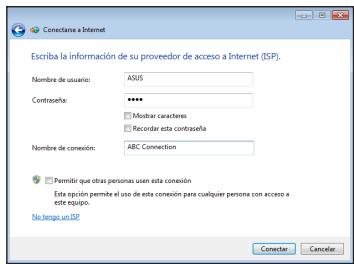

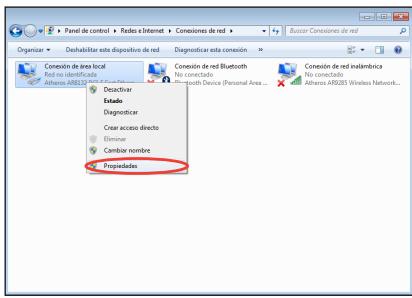

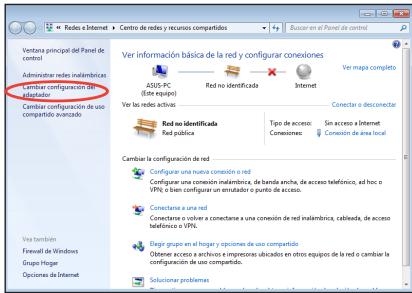

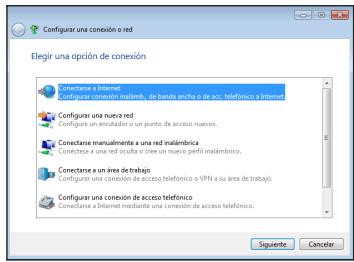

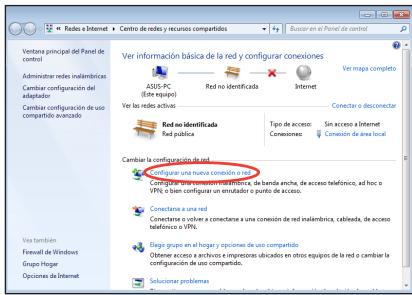

Configurar una conexión cableada....26

Recuperación del sistema ....31

Utilizar la partición de recuperación....31

Uso del dispositivo de almacenamiento USB (restauración mediante USB)....33

Precauciones

Normativa de la Comisión Federal de Comunicaciones (FCC)

Este dispositivo satisface los requisitos de la Parte 15 de la Normativa FCC. El funcionamiento se encuentra sujeto a las siguientes dos condiciones:

• Este dispositivo no debe causar interferencias perjudiciales; y
• Este dispositivo debe aceptar cualquier interferencia recibida, incluyendo aquellas que pudieran causar un funcionamiento no deseado.

Este equipo ha sido comprobado y se determinó que cumple con los límites de dispositivo digital Clase B, de acuerdo con la Parte 15 de las Reglas de la Comisión Federal de Comunicaciones (FCC, por sus siglas en inglés). Estos límites se crearon con el fin de proporcionar una protección razonable contra interferencia dañina en una instalación residencial. Este equipo genera, utiliza y puede irradiar energía en radiofrecuencia y, si no se instala y utiliza según sus instrucciones, podría provocar interferencias perjudiciales en comunicaciones de radio. Si este equipo causa interferencias perjudiciales en la recepción de radio o televisión, lo cual podrá determinar encendiendo y apagando el equipo, animamos al usuario a intentar corregir la interferencia llevando a cabo una o más de las siguientes medidas:

• Reorientar o coloque en otro lugar la antena receptora.
• Aumentar la separación entre el equipo y el receptor.
• Conectar el equipo a un enchufe perteneciente a un circuito distinto al que pertenece el enchufe al que está conectado el receptor.
• Consulte con su proveedor o con un técnico experimentado en radio / TV para más información.

ATENCIÓN: los cambios o modificaciones no aprobados expresamente por el concesionario de este dispositivo anularán la autorización de los usuarios para trabajar con el equipo.

Advertencia a la exposición de radiofrecuencia

Este equipo se debe instalar y debe funcionar conforme a las instrucciones proporcionadas. Las antenas usadas para este transmisor se deben instalar de forma que estén separadas una distancia de, al menos, 20 cm de las personas y no se deben colocar ni usar conjuntamente con ninguna otra antena o transmisor. Se debe proporcionar a los usuarios finales e instaladores la instrucciones de instalación y las condiciones de funcionamiento del transmisor para satisfacer los requisitos de exposición de RF.

Declaración de conformidad (directiva R&TTE 1999/5/EC)

Los siguientes puntos se completaron y se consideran relevantes y suficientes:

• Requisitos esenciales según el [Artículo 3]
• Requisitos de protección para la salud y seguridad según el [Artículo 3.1a]
• Comprobación de la seguridad eléctrica según la norma [EN 60950]
• Requisitos de protección para la compatibilidad electromagnética del [Artículo 3.1b]
• Comprobación de la compatibilidad electromagnética de las normas [EN 301 489-1] y [EN 301 489-17]
• Uso eficaz del espectro de radio según el [Artículo 3.2]
• Conjunto de pruebas de radio según la norma [EN 300 328-2]

Advertencia de la marca CE

CE

Marca CE para dispositivos sin LAN inalámbrica o Bluetooth

La versión comercializada de este dispositivo cumple los requisitos de las directivas EEC 2004/108/EC "Compatibilidad electromagnética" y 2006/95/EC "Directiva de baja tensión".

CE!

Marca CE para dispositivos con LAN inalámbrica o Bluetooth

Este equipo cumple los requisitos de la directiva 1999/5/EC del Parlamento y la Comisión Europeos de 9 de marzo de 1999 que rige los equipos de radio y telecomunicación y el reconocimiento mutuo

Canal de uso inalámbrico para diferentes dominios

Norteamérica 2.412-2.462 GHz

Canal 01 a canal 11

Japón 2.412-2.484 GHz

Canal 01 a canal 14

ETSI 2.412-2.472 GHz

Canal 01 a canal 13

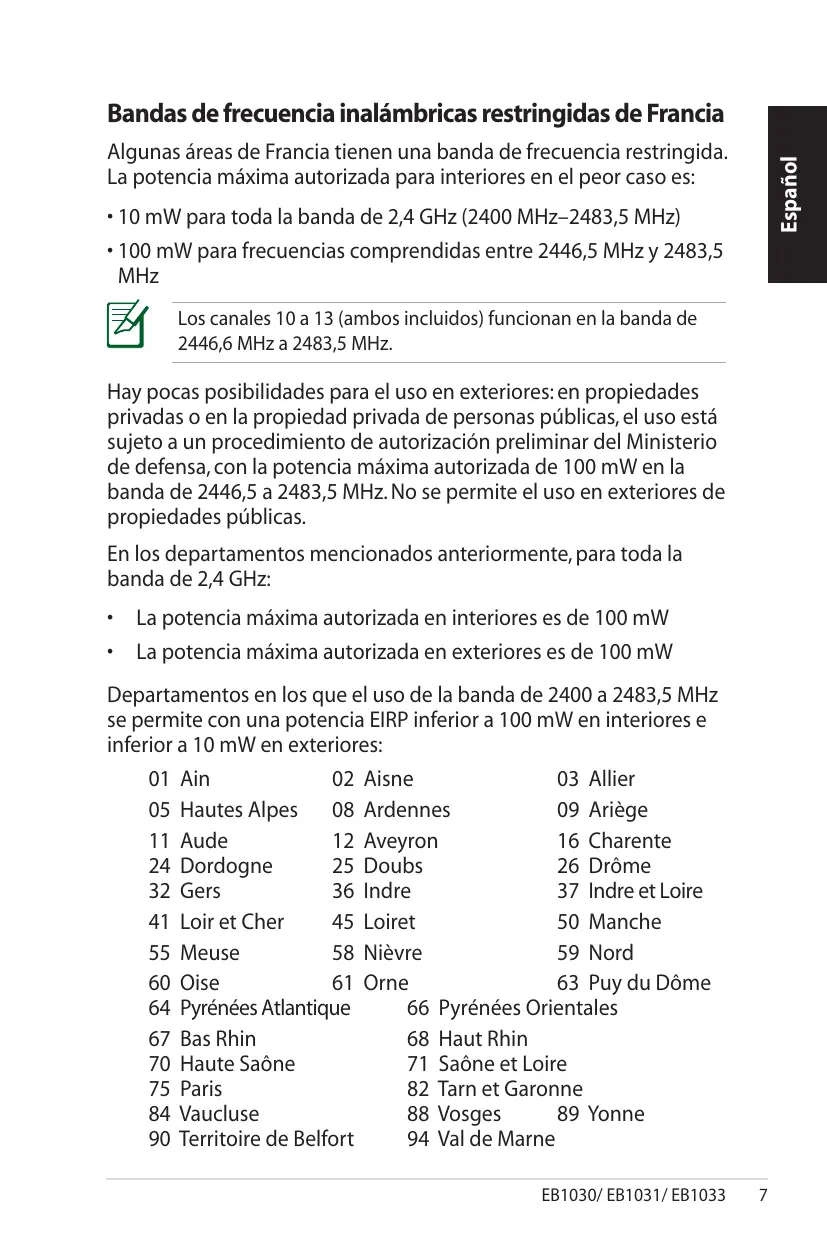

Bandas de frecuencia inalámbricas restringidas de Francia

Algunas áreas de Francia tienen una banda de frecuencia restringida. La potencia máxima autorizada para interiores en el peor caso es:

• 10 mW para toda la banda de 2,4 GHz (2400 MHz–2483,5 MHz)
• 100 mW para frecuencias comprendidas entre 2446,5 MHz y 2483,5 MHz

Los canales 10 a 13 (ambos incluidos) funcionan en la banda de 2446,6 MHz a 2483,5 MHz.

Hay pocas posibilidades para el uso en exteriores: en propiedades privadas o en la propiedad privada de personas públicas, el uso está sujeto a un procedimiento de autorización preliminar del Ministerio de defensa, con la potencia máxima autorizada de 100 mW en la banda de 2446,5 a 2483,5 MHz. No se permite el uso en exteriores de propiedades públicas.

En los departamentos mencionados anteriormente, para toda la banda de 2,4 GHz:

• La potencia máxima autorizada en interiores es de 100 mW
• La potencia máxima autorizada en exteriores es de 100 mW

Departamentos en los que el uso de la banda de 2400 a 2483,5 MHz se permite con una potencia EIRP inferior a 100 mW en interiores e inferior a 10 mW en exteriores:

01 Ain	02 Aisne	03 Allier
05 Hautes Alpes	08 Ardennes	09 Ariège
11 Aude	12 Aveyron	16 Charente
24 Dordogne	25 Doubs	26 Drôme
32 Gers	36 Indre	37 Indre et Loire
41 Loir et Cher	45 Loiret	50 Manche
55 Meuse	58 Nièvre	59 Nord
60 Oise	61 Orne	63 Puy du Dôme
64 Pyrénées Atlantique	66 Pyrénées Orientales
67 Bas Rhin	68 Haut Rhin
70 Haute Saône	71 Saône et Loire
75 Paris	82 Tarn et Garonne
84 Vaucluse	88 Vosges	89 Yonne
90 Territoire de Belfort	94 Val de Marne

Es probable que este requisito cambie en el futuro, permitiendo el uso de la tarjeta LAN inalámbrica en más zonas dentro de Francia. Consulte a la agencia de regulación de telecomunicaciones ART para obtener la información más reciente (www.arcep.fr).

La tarjeta WLAN transmite con una potencia inferior a 100 mW, pero superior a 10 mW.

Declaración del Departamento Canadiense de Comunicaciones

Este aparato digital no supera los límites de la Clase B para emisiones de ruido de radio desde aparatos digitales establecidas en las Normativas de Interferencias de Radio del Departamento Canadiense de Comunicaciones.

Este aparato digital de Clase B cumple la norma canadiense ICES-003.

Declaración de la exposición a la radicación IC para Canadá

Este equipo cumple los límites IC de exposición a la radicación fijados para un entorno no controlado. Para cumplir los requisitos de exposición de RF IC, evite el contacto directo con la antena transmisora durante la transmisión Los usuarios finales deben seguir las instrucciones de funcionamiento específicas para cumplir la normativa de exposición de radiofrecuencia.

El funcionamiento está sujeto a las siguientes dos condiciones:

• Este dispositivo no puede causar interferencias y
• Este dispositivo debe aceptar cualquier interferencia, incluida la interferencia que pueda causar un funcionamiento no deseado del dispositivo.

REACH

En cumplimiento del marco reglamentario REACH (registro, evaluación, autorización y restricción de productos químicos), hemos publicado las sustancias que contienen nuestros productos a través del sitio web ASUS REACH, al que puede acceder a través de la dirección http://csr.asus.com/english/REACH.htm.

Información de seguridad

Su PC está diseñado y probado para cumplir los estándares más recientes de seguridad en equipos de tecnología de la información. No obstante, para garantizar su seguridad, es importante que lea las siguientes instrucciones de seguridad.

Configuración del sistema

• Lea y siga todas las instrucciones de la documentación antes de usar el sistema.
• No utilice este producto junto a zonas con agua o fuentes de calor, como por ejemplo radiadores.
• Instale el sistema sobre una superficie estable utilizando el soporte suministrado.
• Las aberturas de la carcasa son parte del sistema de ventilación del producto. No las bloquee. Asegúrese de dejar suficiente espacio alrededor del sistema para proporcionarle la ventilación adecuada. Nunca inserte objetos de ningún tipo en las aberturas de ventilación.
• Utilice este producto en entornos con una temperatura ambiente de entre 0 °C y 35 °C.
• Si usa un alargador, asegúrese de que el valor nominal de la corriente de los dispositivos enchufados no supera el de dicho alargador.

Consideraciones a tener en cuenta durante el uso

• No camine sobre el cable de alimentación ni coloque nada sobre él.
• No derrame agua ni ningún otro líquido sobre el sistema.
• Es recomendable colocar la rueda giratoria en vertical cuando el sistema se está utilizando.
• Cuando el sistema está apagado, sigue consumiendo una pequeña cantidad de corriente eléctrica. Desenchufe siempre todas las tomas de corriente, el módem y los cables de red antes de limpiar el sistema.

- Si detecta los siguientes problemas técnicos en el producto, desenchufe el cable de alimentación y póngase en contacto con un técnico profesional o con su proveedor.

• El cable o el enchufe de alimentación está dañado.
  • Se ha derramado líquido dentro del sistema.
• El sistema no funciona correctamente aunque se hayan seguido las instrucciones de funcionamiento.
• El sistema se ha dejado caer o la carcasa está dañada.
  • El rendimiento del sistema cambia.

Advertencia relacionada con baterías de iones de litio

PRECAUCIÓN: Existe peligro de explosión si la batería se reemplaza de forma incorrecta. Sustitúyalas por otras del mismo tipo o uno equivalente, recomendado por el fabricante. Deseche las baterías usadas de acuerdo con las instrucciones del fabricante.

ADVERTENCIA SOBRE PRODUCTOS CON LÁSER

PRODUCTO LÁSER DE CLASE 1

NO DESMONTAR

La garantía no se aplica a productos desmontados por los usuarios

NO arroje su PC a la basura municipal. Este producto está diseñado para posibilitar la reutilización de piezas y el reciclaje apropiados. Este símbolo del cubo de basura con ruedas tachado indica que el producto (eléctrico, el equipo electrónico y la pila de botón de mercurio) no debe depositarse con el resto de la basura. Consulte el reciclaje de productos a los servicios de asistencia técnica locales.

NO tire la batería a la basura municipal. Este símbolo del cubo de basura con ruedas tachado indica que la batería no debe depositarse con el resto de la basura. Consulte la sustitución de la batería a los servicios de asistencia técnica locales.

Declaración y cumplimiento de la normativa global de medioambiente

ASUS diseño y fabrica sus productos de un modo respetuoso con el medio ambiente y asegura que cada etapa del ciclo de vida del producto ASUS cumple la normativa global de medioambiente. Además, ASUS divulga la información pertinente de acuerdo con los requisitos normativos.

Consulte la página Web http://csr.asus.com/english/Compliance.htm (en inglés) para obtener revelación de información basándose en los requisitos de normativas que ASUS cumple:

Declaraciones sobre materiales JIS-C-0950 de Japón SVHC (Sustancias de alto riesgo) de REACH de la Unión Europea Leyes sobre la energía de Suiza

Reciclado de ASUS/Servicios de recuperación

Los programas de reciclaje y recuperación de productos de ASUS están totalmente de acuerdo con las normativas más exigentes de protección de nuestro medio ambiente. Creemos en la oferta de soluciones para que usted sea capaz de reciclar responsablemente nuestros productos, pilas y otros componentes así como los materiales de embalaje. Visite la página Web http://csr.asus.com/english/Takeback.htm para obtener información de reciclaje detallada en las diferentes regiones.

Producto homologado de acuerdo con la norma ENERGY STAR

ENERGY STAR es un programa conjunto puesto en marcha por la Agencia de Protección Medioambiental de EE. UU. y el Departamento de Energía de EE. UU. con el fin de fomentar el ahorro económico y proteger el medioambiente por medio de productos y prácticas eficientes desde el punto de vista energético.

Todos los productos ASUS que ostentan el logotipo del programa ENERGY STAR satisfacen los requisitos de la norma ENERGY STAR y se entregan con la función de administración de energía habilitada de forma predeterminada. El monitor y el equipo se ajustan automáticamente al modo de descanso después de 15 y 30 minutos de inactividad por parte de usuario. Para reactivar el equipo, haga clic con el ratón o presione cualquier tecla del teclado.

Visite la dirección http://www.energy.gov/powermanagement si desea obtener información detallada acerca de la administración de energía y cómo ésta beneficia al medioambiente. Visite también la dirección http://www.energystar.gov si desea obtener información detallada acerca del programa conjunto ENERGY STAR.

ENERGY STAR NO se admite en productos basados en FreeDOS o sin sistema operativo.

Notas sobre este manual

Para asegurarse de que realiza determinadas tareas correctamente, observe los siguientes símbolos de seguridad utilizados a lo largo de este manual.

!ADVERTENCIA: Información vital que MUST (DEBE) respetar para evitar lesiones personales.

¡IMPORTANTE! Información que MUST (DEBE) CONSIDERAR para realizar una tarea.

SUGERENCIA: Sugerencias e información útiles que le ayudarán a realizar una tarea.

NOTA: Información adicional para situaciones especiales.

Bienvenido

Enhorabuena por la compra de EB1030/ EB1031/ EB1033. Las siguientes ilustraciones muestran el contenido del paquete del nuevo PC. Póngase en contacto con su distribuidor si falta cualquier artículo o se encuentra dañado.

Contenido del paquete

EB1030/ EB1031/ EB1033	Base (opcional)	Soporte VESA y paquete con tornillos (opcional)
	(B44)
Receptor remoto (opcional)	Antena	Minijack S/PDIF (EB1031/EB1033)
	Adaptador de CA	Cable de alimentación
Control remoto (opcional)	Tarjeta de garantía	Guía rápida

Si el dispositivo o sus componentes se averían o no funcionan mientras se usan normal y adecuadamente dentro del período de garantía, lleve la tarjeta de garantía al Centro de atención al cliente de ASUS para la sustitución de los componentes defectuosos.

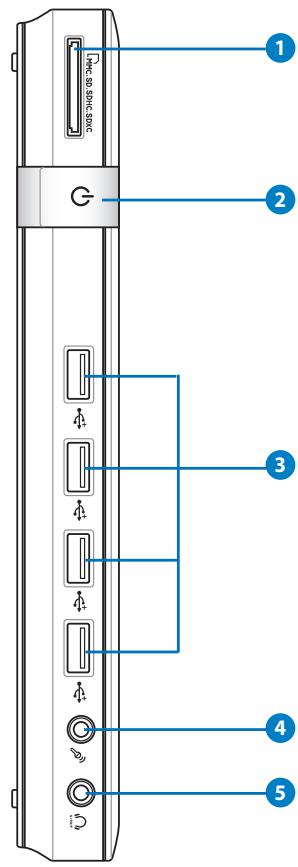

Vista frontal

Consulte la ilustración siguiente para identificar los componentes a este lado del sistema.

1 2 3 4 5

1 Ranura para tarjeta de memoria

El lector de tarjetas de memoria integrado permite leer tarjetas de tipo MMC/SD/SDHC/SDXC, como las utilizadas en dispositivos como cámaras digitales, reproductores MP3, teléfonos móviles y PDA.

2 Conmutador de alimentación

El interruptor de encendido permite ENCENDER o APAGAR el sistema.

3 Puerto USB

El puerto USB (bus serie universal) es compatible con dispositivos USB como teclados, ratones, cámaras y unidades de disco duro. La interfaz USB permite que muchos dispositivos funcionen simultáneamente en un solo equipo, con algunos periféricos comportándose como sitios o concentradores complementarios.

4 Conector de micrófono

El conector de micrófono está diseñado para enchufar el micrófono usado para conferencias de vídeo, narraciones de voz o grabaciones de audio sencillas.

5 Conector de salida de auriculares y audio (SALIDA S/PDIF)

El conector para auricular estéreo se utiliza para enviar la señal de salida de audio del sistema a los auriculares o altavoces amplificados. Enchufe un cable de audio con miniconector de 3,5 mm para transferencia de audio analógico o digital.

Para utilizar la función de salida S/PDIF, utilice el adaptador minijack / S/PDIF suministrado para conectar su amplificador. (solo EB1031/ EB1033)

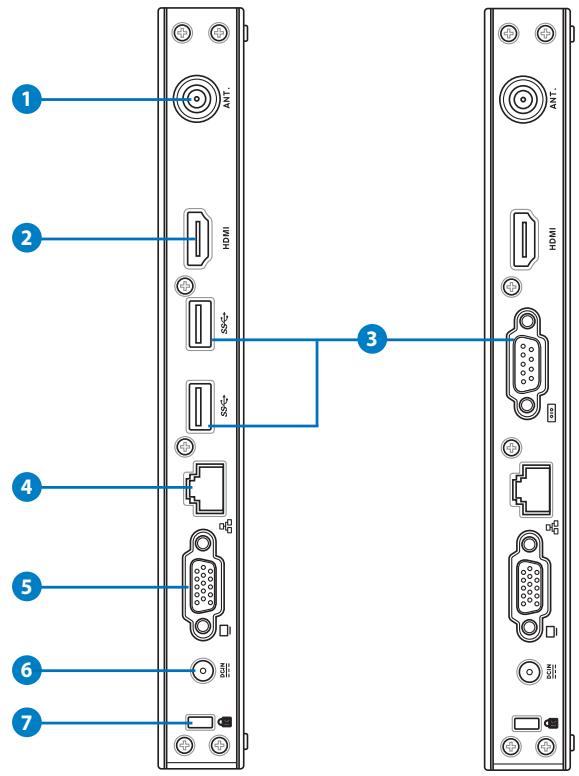

Vista posterior

Consulte el siguiente diagrama para identificar los componentes de este lado del sistema.

1 2 3 4 5 6 7

1 (●) Conector de antena inalámbrica

Este conector se utiliza para conectar la antena inalámbrica suministrada y mejorar la recepción de la señal inalámbrica.

La antena se puede instalar y quitar en función de sus necesidades. Acople la antena a su Eeebox PC para conseguir una mejor recepción de señal cuando se utiliza la funcionalidad Wi-Fi.

2 HDMI Puerto HDMI

El puerto de interfaz multimedia de alta definición (HDMI) admite un dispositivo Full-HD como un televisor o monitor LCD a fin de permitir la visualización de contenidos en una pantalla externa más grande.

3 ss↔ Puerto USB (3.0) (EB1031/EB1033)

El puerto USB (Universal Serial Bus) es compatible con dispositivos USB como teclados, ratones, cámaras o discos duros. La interfaz USB permite que muchos dispositivos funcionen simultáneamente en un solo equipo, con algunos periféricos comportándose concentradores complementarios.

4 Puerto serie (puerto COM) (EB1030)

El puerto serie D-Sub de 9 contactos admite dispositivos serie nativos como tabletas de dibujo serie, ratones serie o módems serie.

5 Puerto LAN

El puerto LAN RJ-45 de ocho contactos admite un cable Ethernet estándar para conectar el dispositivo a una red local.

6 □ Salida de pantalla (monitor)

El puerto de monitor D-sub de 15 patillas permite conectar un dispositivo estándar compatible con VGA, como un monitor o proyector, a fin de poder visualizar la imagen en una pantalla externa de mayores dimensiones.

7 DCIN Entrada de alimentación (19Vcc, 2.1A)

El adaptador de alimentación suministrado convierte la alimentación de CA en alimentación de CC. La alimentación suministrada a través de este conector proporciona energía a su PC. Para no dañar el equipo, use siempre el adaptador de alimentación suministrado.

El adaptador de alimentación podría calentarse mientras se encuentre en uso. No cubra el adaptador y manténgalo alejado del cuerpo.

8 Puerto de bloqueo Kensington®

El puerto de bloqueo Kensington® permite asegurar el equipo mediante productos de seguridad compatibles con Kensington®. Estos productos de seguridad suelen incluir un cable y un seguro metálicos que impiden que el equipo se separe de un objeto fijo.

Instalación del soporte (opcional)

Coloque su EB1030/ EB1031/ EB1033 sobre el soporte suministrado. Para ello:

1. Busque el orificio del tornillo en la parte inferior del equipo.
2. Alinee el tornillo de la base con el orificio del tornillo del equipo y, a continuación, fije la base al equipo con un destornillador.

Tornillo del soporte

Instalar el equipo en un monitor (opcional)

También puede conectar su EB1030/ EB1031/ EB1033 a un monitor. Para ello:

1. Fije el soporte VESA opcional con los cuatro tornillos proporcionados en el kit de montaje VESA.

Para sujetar el soporte VESA, el monitor debe cumplir la norma VESA75 o VESA100.

1. Coloque el equipo en el soporte VESA teniendo en cuenta la alineación correcta y, a continuación, asegure aquel a este por debajo con el tornillo de la base.

① ASUS ② ASUS

Asegúrese de que la marca registrada ASUS de la rueda giratoria del soporte VESA está colocada en su posición convencional cuando la coloque en el equipo, de forma que la máquina pueda girar correctamente.

1. El soporte VESA está diseñado para que el equipo pueda girar de forma que se puedan utilizar los puertos de E/S frontales y traseros con los ángulos convenientes. Para girar el equipo en el soporte VESA, presione la palanca situada en la parte inferior de dicho soporte para desbloquear la rueda. A continuación, gire el equipo en función de sus preferencias.

1. Es recomendable colocar la rueda giratoria en vertical cuando el sistema se está utilizando.
2. Tome nota de los cables conectados al equipo mientras utilizada la rueda giratoria. Para evitar riesgos de dejar los cables sueltos, la rueda está diseñada para que no gire más de 90° tanto en el sentido de las agujas del reloj como en sentido contrario.

Necesitará conectar sus periféricos antes de utilizar su EB1030/EB1031/EB1033.

Para conectar un monitor

Conecte un extremo del cable VGA a un monitor LCD (1) y el otro extremo al puerto Salida de pantalla (monitor) situado en el panel posterior del sistema (2).

Conexión de dispositivos USB

Conecte dispositivos USB como teclados con cable/inalámbricos (varían por zonas), ratones e impresoras a los puertos USB que hay en el panel posterior del sistema.

Conexión a un dispositivo de red

Conectar a una red LAN

Conecte un extremo del cable de red al puerto LAN situado en el panel trasero del sistema, y el otro extremo a un hub o switch.

Cable de red con conectores RJ-45 Concentrador o conmutador

Conexión Wi-Fi a través de una antena inalámbrica

La antena inalámbrica se proporciona para mejorar la recepción de señal inalámbrica. La antena se puede instalar y quitar en función de sus necesidades. Acople la antena a su PC para conseguir una mejor recepción de señal cuando se utiliza la funcionalidad Wi-Fi.

Conecte el adaptador AC suministrado al conector DC IN del panel trasero del sistema, y presione el power switch (interruptor de encendido) en el panel delantero para encender el sistema.

• Cuando el equipo no se esté utilizando, desenchufe el adaptador de alimentación o desconecte la toma de CA para ahorrar energía.
• Ajuste la configuración de ahorro de energía en el Panel de control de Windows®. De esta forma se asegurará de que el equipo está establecido en un modo de consumo de baja energía y funciona perfectamente en todo momento.

Para entrar en la configuración del BIOS, presione repetidamente durante el arranque.

Todas las capturas de pantalla incluidas en esta sección solamente sirven de referencia. Las imágenes de pantalla reales pueden variar en función de los sistemas operativos. Visite el sitio Web de ASUS en www.asus.com para obtener la información más reciente.

Configuración de la conexión inalámbrica

Para conectarse a una red inalámbrica siga las instrucciones siguientes:

Por motivos de seguridad, NO se conecte a una red no segura. De lo contrario, otras personas pueden ver la información transmitida sin cifrar.

1. Haga clic en el icono de red inalámbrica con una estrella naranja que se encuentra en el área de notificación de Windows®.

2. En la lista, seleccione el punto de acceso inalámbrico al que desee conectarse y haga clic en Conectar para crear la conexión.

Si no puede encontrar el punto de acceso deseado, haga clic en el icono Actualizar situado en la esquina superior derecha para actualizar la lista y buscar de nuevo en ella.

Conectado actualmente as: Red no identificada Sin acceso a Internet Conexión de red inalámbrica snoopykiki NB-SystemRD8 Conectar automaticamente snoopykiki1 MBSW BLW-54CW AIR3station Abrir Centro de redes y recursos compartidos

1. Cuando se conecte, puede que sea necesario insertar una contraseña.
2. Una vez establecida la conexión, esta se mostrará en la lista.
3. En la barra de tareas del sistema operativo se mostrará la intensidad de la señal inalámbrica

Configurar una conexión cableada

Para establecer una red cableada, siga las instrucciones que se indican a continuación:

Usar una dirección IP dinámica / Conexión de red PPPoE:

1. Haga clic con el botón secundario sobre el icono de red situado en la barra de tareas de Windows® y, a continuación, seleccione Abrir Centro de redes y recursos compartidos.

Conectado actualmente a: Red no identificada Sin acceso a Internet Abrir Centro de redes y recursos compartidas ES 5:41 17/08/2009

1. Haga clic en Cambiar configuración del adaptador en el panel azul de la izquierda.

Veraná principal del Panel de control Administrar redes indímbricas Cambiar configuración de adaptador Cambiar configuración de uso compatido advancado Ver información básica de la red y configurar conexiones ASUS-PC (Este equipo) Ver no identificada Internet Ver mapa completo Ver las redes activos Red no identificada Tipo de acceso: Conexiones: Sin acceso a Internet Convención de área local Cambi la configuración de red Configurar una nueva conexión o red Configurar una conexión inalmánica, de banda anche, de acceso teléfono, ad hoc o VPP; lo han configurar un embalador o puesto de acceso. Connectana a una red Connectana o volver a conectarse a una consión de red inalmánica, cabierta, de acceso teléfono o VPP. Exiger grupo en el hogar y opciones de uso compartido Obléner acceso a archivos y impresores ubicados en otros equipos de la red a cambiar la configuración de uso compartido. Solucionar problemas

1. Haga clic con el botón secundario del ratón sobre Conexión de área local, y seleccione Propiedades.

Panel de control > Redes e Internet > Conexiones de red > Buscan Conexiones de red Organizar > Deshabilitar este dispositivo de red Diagnosticar esta conexión > Conexión de área local Red no identificada Altersos ARB13.9.1.04.2.1 Conexión de red Bluetooth No conectado Bluetooth Device (Personal Area... Conexión de red inalámbrica No conectado Altersos ARB035 Wireless Network... Desectar Estado Diagnosticer Create acceso directo Eliminar Cembiar nombre Propiedades

1. Seleccione Protocolo de Internet versión 4 (TCP/IPv4) y, a continuación, haga clic en Propiedades.

2. Seleccione la primera opción Obtener una dirección IP automáticamente y haga clic en Aceptar.

Propiedades de Conexión de área local Funciones de red Conectar usando: Atheros AR8132 PCI-E Fast Ethernet Controller (NDIS 6.2) Configurar... Esta conexión usa los siguientes elementos: ✓ Cliente para redes Microsoft ✓ Programador de paquetes GoS ✓ Comparir impresoras y archivos para redes Microsoft ✓ Protocolo de Internet versión 6 (TCP/IPv6) ✓ Protocolo de Internet versión 4 (TCP/IPv4) ✓ Controlador de E/S del asignador de detección de topol... ✓ Respondedor de detección de topologías de nivel de v... Instalar... Desinstalar... Propiedades Descripción Protocolo TCP/IP. El protocolo de red de área extensa predeterminado que permite la comunicación entre varias redes conectadas entre sí. Aceptar Cancelar

Propiedades: Protocolo de Internet versión 4 (TCP/IP.4) General Configuración alternativa Puede hacer que la configuración IP se asigne automáticamente si la red es compatible con esta funcionalidad. De lo contrario, deberá consultar con el administrador de red cuál es la configuración IP apropiada. Obtener una dirección IP automáticamente Usar la siguiente dirección IP: Dirección IP: .. Másicara de subred: .. Puerta de enlace predeterminada: .. Obtener la dirección del servidor DNS automáticamente Usar las siguientes direcciones de servidor DNS: Servidor DNS preferido: .. Servidor DNS alternativo: .. Evaldar configuración al salir Opciones avanzadas... Aceptar Cancelar

(Continúe con los pasos siguientes si utiliza PPPoE)

1. Vuelva a Centro de redes y recursos compartidos y haga clic en Configurar una nueva conexión o red.

Verente principal del Panel de control Administrar redes inalámbricas Cambiar configuración del adapartador Cambiar configuración de uso compatido prevocado Ver información básica de la red y configurar conexiones ASUS-PC (Red no identificada) Ver mapa completo Ver las redes activos Dire no identificada Tipo de acceso: Conexiones: Sin acceso a Internet Conexiones de área local Cambiar la configuración de red Configurar una nueva conexión a uso Configurar una velocidad en alalámbria, de banda anche, de acceso telefónica, ad hoc o VPN e bien configurar un emitador o punto de acceso. Connectarse a una red Connectarse love a conectarse a una consión de red inalámbria, caballada, de acceso telefónica o VPN. Exigr grupo en el hoger y opciones de uso compartido Obtense acceso a archivos y impresores ubicados en otros equipos de la red a cambiar la configuración de uso compartido. Soluciones problemas

7. Seleccione Conectarse a Internet y haga clic en Siguiente.

Configurar una conexión o red Elegir una opción de conexión Conectarse a Internet Configurar cosenión inalmbria, de banda aucha o de acc. telefónica a Internet Configurar una nutra red Configurar un embalador o un punto de acceso nuevos. Conectarse manulmente a una red inalmbria Conectarse a una red ocuita o creu un nuevo perfil inalmbriño. Conectarse e un área de trabajo Configurar una conexión de acceso telefónico o VPN a su área de trabajo. Configurar una conexión de acceso telefónico Conectarse a Internet mediante una conexión de acceso telefónico. Siguiente Cancelar

9. Escriba su nombre de usuario, contraseña y nombre de conexión. Haga clic en Conectar.

Conectarue a Internet Escriba la información de su proveedor de acceso a Internet (ISP). Nombre de usuario: ASUS Contrasela: ****** □ Mostrar caracteres □ Recordar esta contrasela Nombre de conexión: ABC Connection □ Permitir que otras personas usien esta conexión Esteición permite el uso de esta conexión para cualquier persona con acceso a este equipo. No tenga un ISP Connector Cancelar

11. Haga clic en el icono de red de la barra de tareas y, a continuación, en la conexión que acaba de crear.

Conectado actualmente a: Red no identificada Sin acceso a Internet Acceso telefónico y VPN ABC Connection Conectar

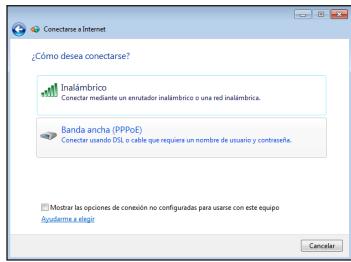

8. Seleccione Banda ancha (PPPoE) y haga clic en Siguiente.

Connectarse a Internet ¿Cómo desea conectarse? Inalámbrico Conectar mediante un enrodador inalámbrico o una red inalámbrica. Banda ancha (PPPoE) Conectar usando DSL o cable que requiera un nombre de usuario y contraseña. □ Mostrar las opciones de conexión no configuradas para usarse con este equipo Ayudentre x elegir Cancelar

10. Haga clic en Cerrar para finalizar la configuración.

Conectarse a Internet La conexión a Internet está lista para usarla Para conectarse de nuevo a Internet, haga clic con el botón secundario en el icono de red de la barra de herramientas y haga clic en la conexión que asalle de crear. Cerrar

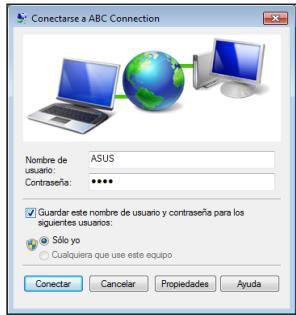

12. Escriba su nombre de usuario y contraseña. Haga clic en Conectar para conectarse a Internet.

Conectarse a ABC Connection Nombre de usuario Contrasteña: ●●●● ✓ Guardar este nombre de usuario y contrasteña para los siguientes usuarios: ● Sólo yo ○ Cualquiera que use este equipo Conectar Cancelar Propiedades Ayuda

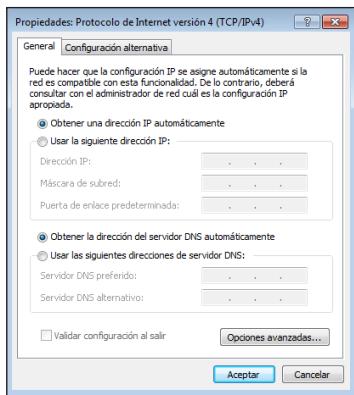

Para usar una dirección IP estática:

1. Repita los pasos 1 a 4 de la sección Usar una dirección IP dinámica para iniciar la configuración de red con una dirección IP estática.
   2 Seleccione la segunda opción Usar la siguiente dirección IP.
2. Escriba una dirección IP, una máscara de subred y una puerta de enlace que le debe proporcionar el proveedor del servicio.
3. Si es necesario, escriba la dirección del servidor DNS preferida y las direcciones alternativas.
4. Después de especificar todos los valores pertinentes, haga clic en Aceptar para crear la conexión de la red.

Propiedades: Protocolo de Internet versión 4 (TCP/IPv4) General Puede hacer que la configuración IP se asigne automáticamente si la red es compatible con esta funcionalidad. De lo contrario, deberá consultar con el administrador de red cuál es la configuración IP apropiada. Obtener una dirección IP automáticamente Usar la siguiente dirección IP: Dirección IP: 10 . 10 . 92 . 30 Máscara de subred: 255 . 255 . 255 . 0 Puerta de enlace predeterminada: 10 . 10 . 92 . 30 Obtener la dirección del servidor DNS automáticamente Usar las siguientes direcciones de servidor DNS: Servidor DNS preferido: 168 . 95 . 1 . 1 Servidor DNS alternativo: . Validate configuración al salir Opciones avanzadas... Aceptar Cancelar

ASUS Easy Update

Actualización sencilla de ASUS es una herramienta de software que detecta y descarga la versión del BIOS, los controladores y las aplicaciones más recientes para el equipo.

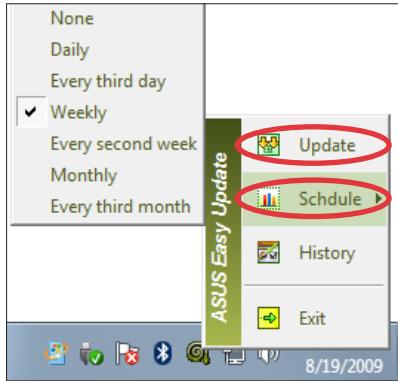

1. Desde el área de notificación de Windows®, haga clic derecho en el icono de ASUS Easy Update.

1. Seleccione Schedule (Programar) para establecer la frecuencia con la que desea actualizar el sistema.
2. Seleccione Update (Actualizar) para activar la actualización.

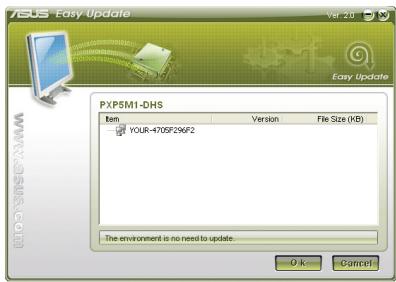

1. Haga clic en OK (Aceptar) para mostrar los elementos que puede descargar.

1. Seleccione los elementos que desea descargar y haga clic en OK (Aceptar).

Utilizar la partición de recuperación

La partición de recuperación incluye una imagen del sistema operativo, los controladores y las utilidades instalados en el sistema de fábrica. La partición de recuperación proporciona una solución de recuperación total, que restaura rápidamente el software del sistema a su estado de trabajo original, siempre que la unidad de disco duro se encuentre en buen estado de funcionamiento. Antes de utilizar la partición de recuperación, copie los archivos de datos (como por ejemplo los archivos PST de Outlook) en un dispositivo USB o en una unidad de red y anote las configuraciones personalizadas (como por ejemplo la configuración de red).

Recuperar el sistema operativo en la partición predeterminada de fábrica (recuperación mediante F9)

1. Presione [F9] durante el arranque.
2. Seleccione Windows setup [EMS Enabled] (Configuración de Windows [EMS habilitado] cuando aparezca este elemento y presione [Entrar].
3. Seleccione el idioma y haga clic en Next (Siguiente).
4. Seleccione Recover the OS to the Default Partition (Recuperar el sistema operativo en la partición predeterminada) y haga clic en Next (Siguiente).
   5 Se mostrará la partición predeterminada de fábrica. Haga clic en Next (Siguiente).
5. Los datos de la partición predeterminada se borrarán. Haga clic en Recover (Recuperar) para iniciar la recuperación del sistema.

Se perderán todos los datos de la partición seleccionada. Asegúrese de hacer antes una copia de seguridad de sus datos importantes.

1. Cuando la recuperación se complete correctamente, haga clic en Reboot (Reiniciar) para reiniciar el sistema.

Hacer una copia de seguridad de los datos de entorno predeterminados de fábrica en una unidad USB (copia de seguridad mediante F9)

1. Repita los pasos 1 a 3 de la sección anterior.
2. Seleccione Backup the Factory Environment to a USB Drive (Hacer copia de seguridad del entorno de fábrica en una unidad USB) y haga clic Next (Siguiente).
3. Conecte un dispositivo de almacenamiento USB a su PC para iniciar la copia de seguridad del entorno predeterminado de fábrica.

El tamaño necesario del dispositivo de almacenamiento USB conectado debe ser mayor de 20 GB. El tamaño real puede variar en función del modelo de PC.

1. Seleccione el dispositivo de almacenamiento USB que desee si hay varios de ellos conectados a su EeeBox PC y haga clic en Next (Siguiente).

Si ya hay una partición con el tamaño adecuado en el dispositivo de almacenamiento USB seleccionado (por ejemplo, una partición que se haya utilizado como la partición de copia de seguridad), el sistema la mostrará automáticamente y la reutilizará para la copia de seguridad.

1. En función de las diferentes situaciones del paso anterior, los datos del dispositivo de almacenamiento USB seleccionados, o de la partición seleccionada, se borrarán. Haga clic en Backup (Hacer copia de seguridad) para iniciar la copia de seguridad.

Se perderán todos los datos del dispositivo de almacenamiento USB seleccionado o de la partición seleccionada. Asegúrese de hacer antes una copia de seguridad de sus datos importantes.

1. Cuando la copia de seguridad del entorno predeterminado de fábrica se complete correctamente, haga clic en Reboot (Reiniciar) para reiniciar el sistema.

Uso del dispositivo de almacenamiento USB (restauración mediante USB)

Si la partición de recuperación del sistema se daña, utilice el dispositivo de almacenamiento USB para restaurar la partición predeterminada de fábrica en el sistema o los datos de entorno de fábrica en el disco duro completo.

1 Conecte el dispositivo de almacenamiento USB en el que hizo una copia de seguridad de los datos del entorno de fábrica.
2. Presione durante el arranque. Aparecerá la pantalla Please select boot device (Seleccione el dispositivo de arranque). Seleccione USB:XXXXXX para arrancar desde el dispositivo de almacenamiento USB conectado.
3. Seleccione el idioma y haga clic en Next (Siguiente).
4. Seleccione Restore (Restaurar) y haga clic en Next (Siguiente).
5. Seleccione una tarea y haga clic en Next (Siguiente). Opciones de tarea:

- Restore the OS to the Default Partition only (Restaurar el sistema operativo solamente en la partición predeterminada)

Seleccione esta opción si simplemente desea restaurar el sistema operativo en la partición predeterminada de fábrica. Esta opción elimina todos los datos de la partición "C" del sistema y mantiene la partición "D" sin cambios. Después de hacer clic en Next (Siguiente), se mostrará la partición predeterminada de fábrica. Haga clic en Next (Siguiente) una vez más.

- Restore the Whole Hard Disk (Restaurar el disco duro completo)

Seleccione esta opción si desea restaurar el estado predeterminado de fábrica de su EeeBox PC. Esta opción elimina todos los datos del disco duro y crea una nueva partición de sistema como unidad "C", una partición vacía como unidad "D" y una partición de recuperación.

1. Los datos de la partición predeterminada de fábrica o del disco duro completo se borraran dependiendo de la opción seleccionada en el paso anterior. Haga clic en Restore (Restaurar) para iniciar la tarea.

2. Cuando la restauración se complete correctamente, haga clic en Reboot (Reiniciar) para reiniciar el sistema.

Información de contacto de ASUS

ASUSTeK COMPUTER INC.

Dirección	15 Li-Te Road, Peitou, Taipei, Taiwan 11259
Teléfono	[phone]
Fax	[phone]
Correo electrónico	[e-mail]
Sitio Web	www.asus.com.tw

Soporte técnico

Teléfono	[phone]
Soporte en línea	support.asus.com

ASUS COMPUTER INTERNATIONAL (America)

Dirección	800 Corporate Way, Fremont, CA 94539, USA
Teléfono	[phone]
Fax	[phone]
Sitio Web	usa.asus.com

Soporte técnico

Teléfono	[phone]
Fax de soporte técnico	[phone]
Soporte en línea	support.asus.com

Dirección	Harkort Str. 21-23, D-40880 Ratingen, Germany
Fax	[phone]
Sitio Web	www.asus.de
Contacto en línea	www.asus.de/sales

Soporte técnico

Teléfono para componentes	[phone]
Teléfono para sistemas, equipos portátiles, Eee y pantallas LCD	[phone]
Fax de soporte técnico	[phone]
Soporte en línea	support.asus.com

EB1030/ EB1031/ EB1033 Manual do utilizador

Instalar a base (opcional)....18

Instalar o PC num monitor (opcional)....19

Configurar o seu PC 22

EB1030/ EB1031/ EB1033	Suporte (opcional)	Kit de montagem VESA e conjunto de parafusosk (opcional)
	[4694]
Receptor do controlo remoto (opcional)	Antena	Adaptador para mini tomadas S/PDIF (EB1031/EB1033)
	Transformador a.c.	Cabo de alimentação
Controlo remoto (opcional)	Certificado de garantia	Guia de consulta rápida

Instalar a base (opcional)

Coloque o EB1030/ EB1031/ EB1033 na vertical com a base fornecida. Para o fazer:

Ligar a dispositivos USB
