Tipo de producto	Mini PC
Procesador	Intel Atom D2550
RAM	2 GB DDR3
Almacenamiento	320 GB HDD
Sistema operativo	Windows 8
Conectividad	Wi-Fi 802.11 b/g/n, Ethernet 10/100/1000 Mbps
Puertos	2 x USB 3.0, 4 x USB 2.0, HDMI, VGA, conector de audio
Dimensiones	18.5 x 4.5 x 15.5 cm
Peso	1.2 kg
Fuente de alimentación	Adaptador de corriente 19V
Consumo energético	20 W (en funcionamiento)
Funciones principales	Navegación por Internet, multimedia, oficina
Mantenimiento y limpieza	Limpieza regular con un paño suave, evitar la humedad
Piezas de repuesto y reparabilidad	Reparabilidad limitada, piezas específicas disponibles bajo pedido
Seguridad	Protección contra sobrecargas eléctricas, ventilación adecuada
Compatibilidades	Compatible con la mayoría de dispositivos USB y HDMI
Información general	Ideal para uso doméstico o profesional ligero

Preguntas frecuentes - EEEBOX PC EB1503-B044E ASUS

¿Cómo encender el ASUS EEEBOX PC EB1503-B044E?

Para encender el ASUS EEEBOX, conecta la alimentación y luego presiona el botón de encendido ubicado en la parte frontal del dispositivo.

¿Qué hacer si el EEEBOX no se enciende?

Primero verifica que el cable de alimentación esté correctamente conectado, luego intenta enchufar el EEEBOX en otra toma. Si el problema persiste, podría necesitar asistencia técnica.

¿Cómo restablecer el ASUS EEEBOX PC EB1503-B044E a la configuración de fábrica?

Para restablecer el EEEBOX, accede a la configuración de Windows, luego elige 'Actualización y seguridad' > 'Recuperación' > 'Restablecer este PC' y sigue las instrucciones en pantalla.

¿Cómo conectar el ASUS EEEBOX a un televisor?

Utiliza un cable HDMI para conectar el EEEBOX a tu televisor. Asegúrate de que el televisor esté en la fuente HDMI correcta.

¿Es compatible el ASUS EEEBOX con videojuegos?

El ASUS EEEBOX EB1503-B044E está diseñado para tareas de oficina y multimedia ligeras. Puede ejecutar algunos juegos menos exigentes, pero no es adecuado para juegos recientes o que consumen muchos recursos.

¿Cómo actualizar el sistema operativo del ASUS EEEBOX?

Accede a la configuración de Windows, haz clic en 'Actualización y seguridad' y luego en 'Buscar actualizaciones' para instalar las últimas actualizaciones del sistema.

¿Qué hacer si el EEEBOX se sobrecalienta?

Asegúrate de que las ventilaciones del EEEBOX no estén obstruidas. Coloca el dispositivo en un lugar bien ventilado y limpia el polvo acumulado en su interior si es necesario.

¿Cómo agregar memoria RAM al ASUS EEEBOX?

El EEEBOX EB1503-B044E tiene ranuras de RAM accesibles. Apaga el dispositivo, quita la tapa y luego inserta la nueva memoria RAM en la ranura disponible. Consulta el manual para las especificaciones de compatibilidad.

¿Cómo resolver problemas de conexión Wi-Fi?

Verifica que el Wi-Fi esté activado en el EEEBOX. Reinicia tu enrutador y el EEEBOX. Si el problema persiste, olvida la red y vuelve a conectarte ingresando nuevamente la contraseña.

¿Dónde puedo encontrar los controladores para el ASUS EEEBOX?

Los controladores se pueden descargar desde el sitio oficial de ASUS en la sección de soporte. Busca tu modelo y descarga los controladores necesarios.

MANUAL DE USUARIO EEEBOX PC EB1503-B044E ASUS

Copyright © 2012 ASUSTeK COMPUTER INC. Todos los derechos reservados.

Ninguna parte de este manual, incluyendo los productos y programas que describe, pueda ser reproduceda, transmitida, transcripta, almacenada en un sistemas de recuperacion o traducida a ningún idioma, de ninguna forma y a trovés de ningún medio, sin permiso expresso por escrito de ASUSTeK COMPUTER, INC. ("ASUS").

Los productos y nombres de entreprises Mentionados en este manual podría o no estar registrados como marcas commerciales o tener derechos de copia en propidad de sus respectivas entreprises, y se utilizes en este documento con fines de identificación. Todas las marcas commerciales son propidad de sus respectivos propietarios.

Se han realizado todos los esfuerzos posibles para asegurar que los contentsos de este manual son correctos y se encontrartranactualizados. Sin embargo, no es possible.Ofrecer garantias con respecto a la precision de sus contentsos,y el fabricante sereserva el Derecho a realizar Cambios sin previo aviso.

Contenidos

Contenidos 3

Precauciones 4

Información de seguridad. 9

Declaración y cumplimiento de la normativa global de medioambiente 11

Reciclado de ASUS/Servicios de recuperación. 11

Producto homologado de acuerdo con la norma ENERGY STAR 12

Notas sobre este manual 12

Bienvenido 13

Contenido del paquete. 13

Conociendo su PC 14

Vista frontal. 14

Vista posterior 16

Ubicar el equipo. 18

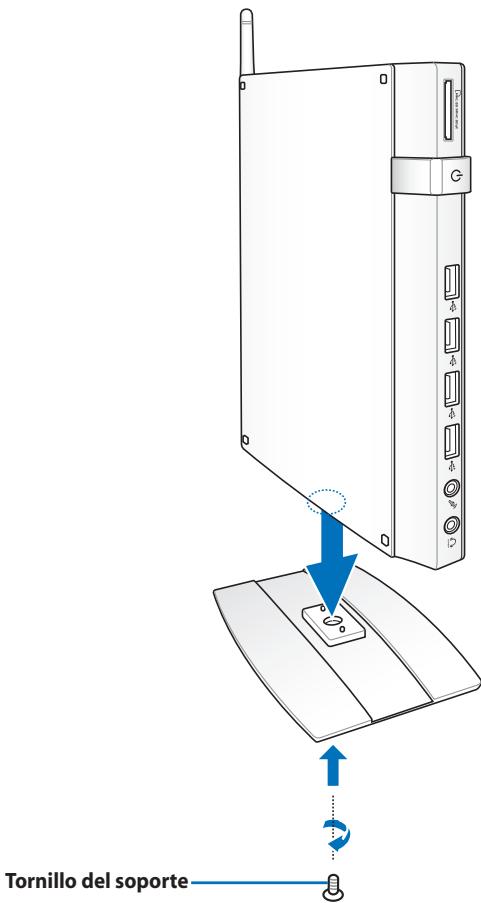

Instalación del soporte (optional) 18

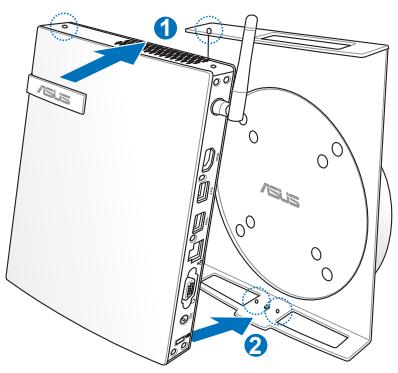

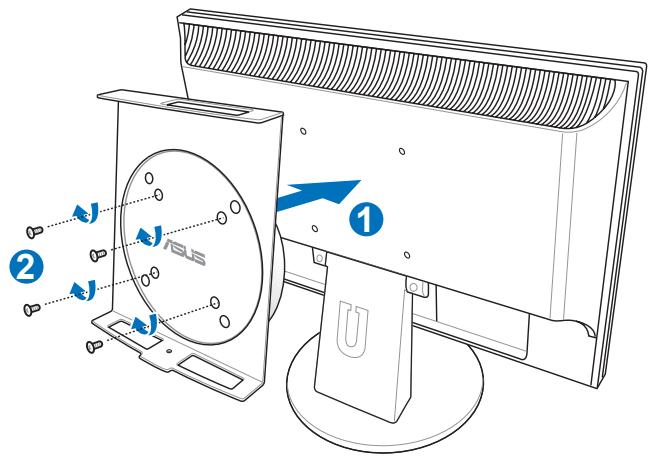

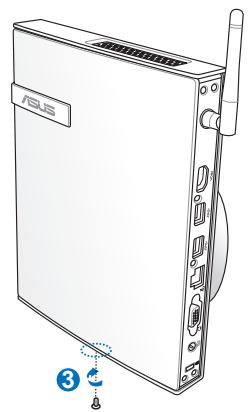

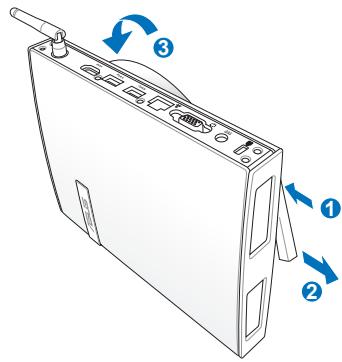

Instalar el equipo en un monitor (optional) 19

ConfigurarsuPC 22

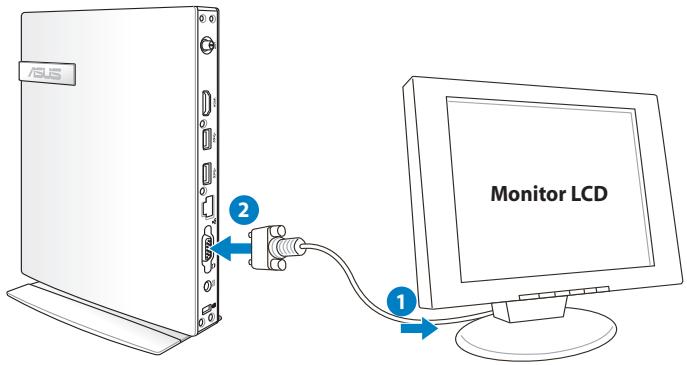

Para conectar un monitor 22

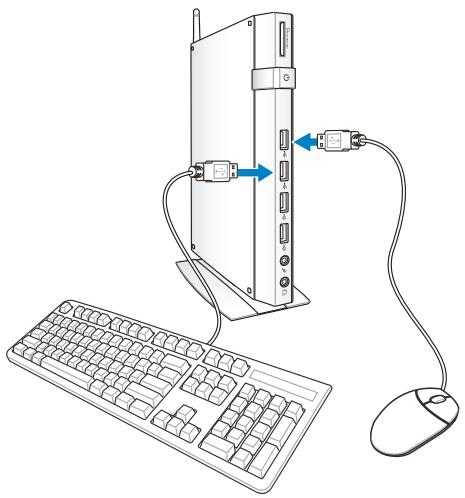

Conexión de dispositivos USB 22

Conexión a un dispositivo de red 23

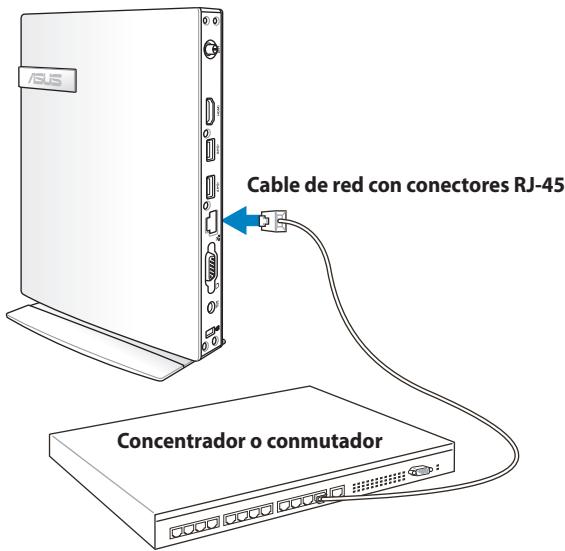

Conectar a una red LAN 23

Conexión Wi-Fi a工程技术 de una antenna inalámbrica ....23

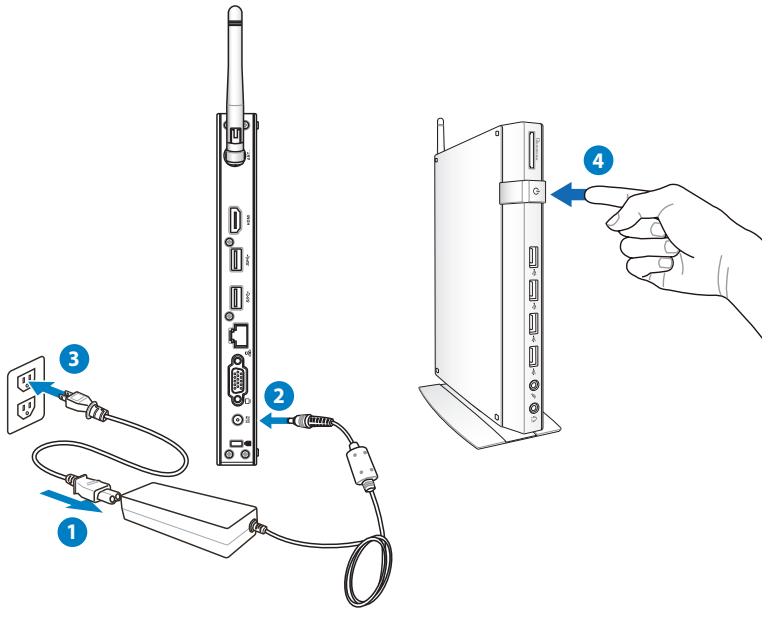

Encender el sistema 24

Utilizar el equipo 25

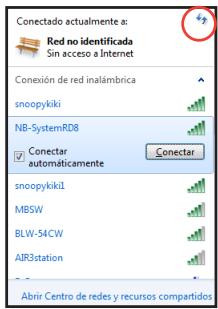

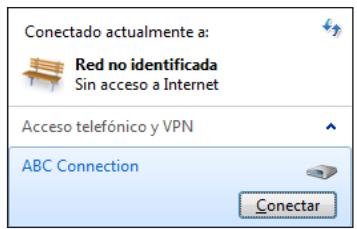

Configuración de la connexion inalámbrica. 25

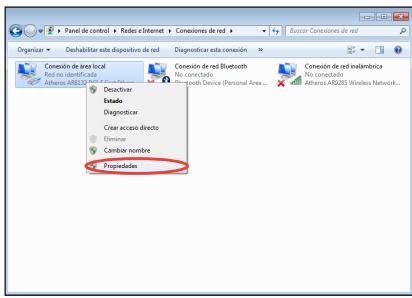

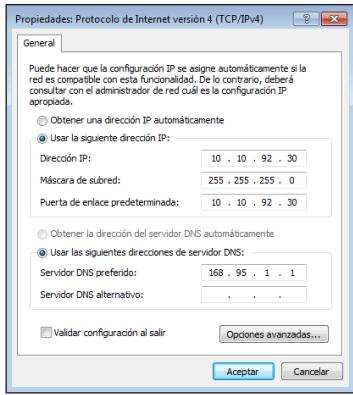

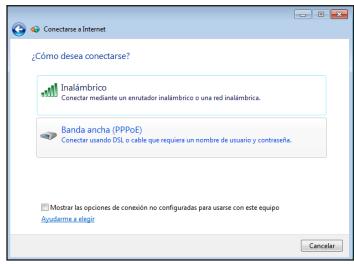

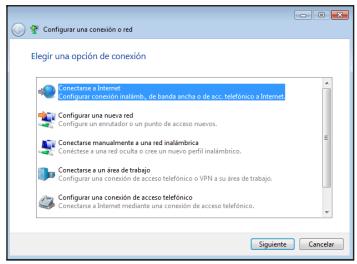

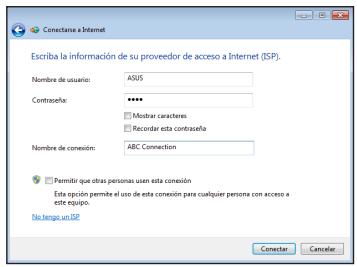

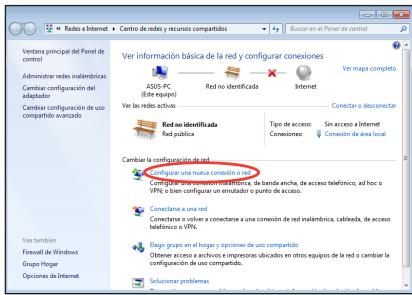

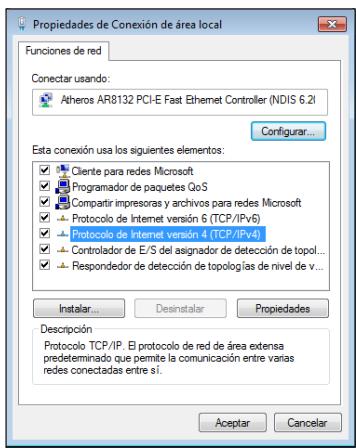

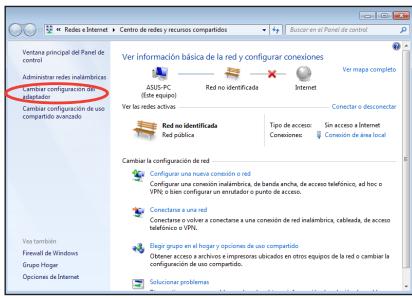

Configurar una conexión cableada 26

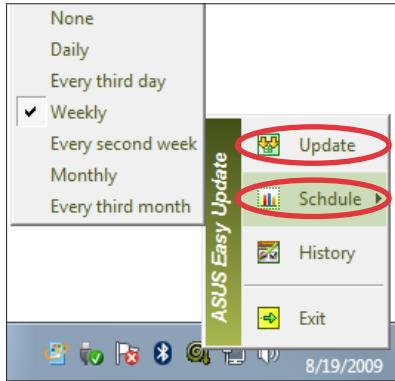

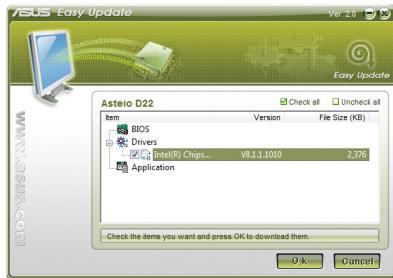

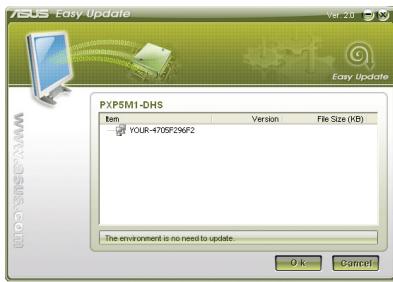

ASUS Easy Update 30

Recuperación del sistema 31

Utilizar la parteci de recuperacion 31

Uso del dispositivo de almacenimiento USB (restauracion mediante USB) 33

Precauciones

Normativa de la Comisión Federal de Comunicaciones (FCC)

Este dispositivo satisface los requisitos de la Parte 15 de la Normativa FCC. El funciona para encontrar sujeeto a las siguientes dos conditiones:

• Este dispositivo no debe Causei interferencias perjudiciales; y
• Este dispositivo debe acceptorrialquier interferencia recibida, incluyendo aquellas que pudieran causar un funcionaamento no deseado.

Este equipo ha sido comprobado y se determinó que cumple con los limites de dispositivo digital Clase B, de acuerdo con la Parte 15 de las Reglas de la Comisión Federal de Comunicaciones (FCC, por sus siglas en ingles). Estos limites se crearon con el fin de proportionsar una proteccion razonable contra interferencia dañana en una instalacion residencial. Este equipo genera, utilizes y puede irradiar energia en radiofrecuencia y, si no se instala y usa según sus instructaciones,oulda provocar interfacencias perjudiciales en comunicaciones de radio. Si este equipo causa interfacencias perjudiciales en la recepcion de radio o television, lo cual coulda determinar encendiando y apagando el equipo, animamos al usuario a intentar corregir la interferencia llevando a cabo una o más de las siguientes medidas:

Reorientar o coloque en除外 lugar la antenna receptora.
- Augmentar la separacion entre el equipo y el receptor.
- Conectar el equipo a un enchufe perteneciente a un circuitodistincto al que pertenece el enchufe al que está conectado elreceptor.
- Consulte con su proveedor o con un的技术ico experimentado en radio / TV para más información.

ATENCLON: los Cambios o Modifications no aprobados expresamente por el concesionario de este dispositivo anularan la autorizacion de los usuario para trabajo con el equipo.

Advertencia a la exposión de radiofrecuencia

Este equipo se debe instalar y debe funciona conforme a las instrucciones proportionadas. Las antennas usadas para este transistor se deben instalar de forma que esténSeparated una distancia de, al menos, 20 cm de las personas y no se deben colocar ni usar conjuntamente con ninguna othera antenna or transistor. Se debe proportionar a los sistemas finale e instaladores la instrucciones de instalacion y las conditiones de funciona bajo del transistor para satisfacer los requisitos de exposicion de RF.

Declaración de conformidad (directiva R&TTE 1999/5/EC)

Los siguientes+puntos se completaron y se consideran relevantes y suficientes:

• Requisitos esenciales según el [Articulo 3]
• Requisitos de proteccion para la salute y seguridad segun el [Articulo 3.1a]
• Comprobación de la seguridad electrica según la norma [EN 60950]
• Requisitos de proteccion para la compatibilidad electromagnética del [Article 3.1b]
• Comprobación de la compatibiliad electromagnética de las normas [EN 301 489-1] y [EN 301 489-17]
• Uso eficaz del espectro de radio según el [Articulo 3.2]
• Conjunto de pruebas de radio según la norma [EN 300 328-2]

Advertencia de lamarca CE

CE

Marca CE para dispositivos sin LAN inalámbrica o Bluetooth

La version comercializada de este dispositivo cumple los requisitos de las directivas EEC 2004/108/EC "Compatibiliidad electromagnética" y 2006/95/EC "Directiva de baja tensión".

CEO

Marca CE para dispositivos con LAN inalámbrica o Bluetooth

Este equipo cumple los requisitos de la directiva 1999/5/EC del Parlamento y la Comisión Europeos de 9 de mayo de 1999 que rige los equipos de radio y Telecomunicacion y el reconocimiento mutuo

Canal de uso inalámbrico para diferentes dominios

Norteamérica 2.412-2.462 GHz

Canal 01 a canal 11

Japon 2.412-2.484 GHz

Canal 01 a canal 14

ETSI 2.412-2.472 GHz

Canal 01 a canal 13

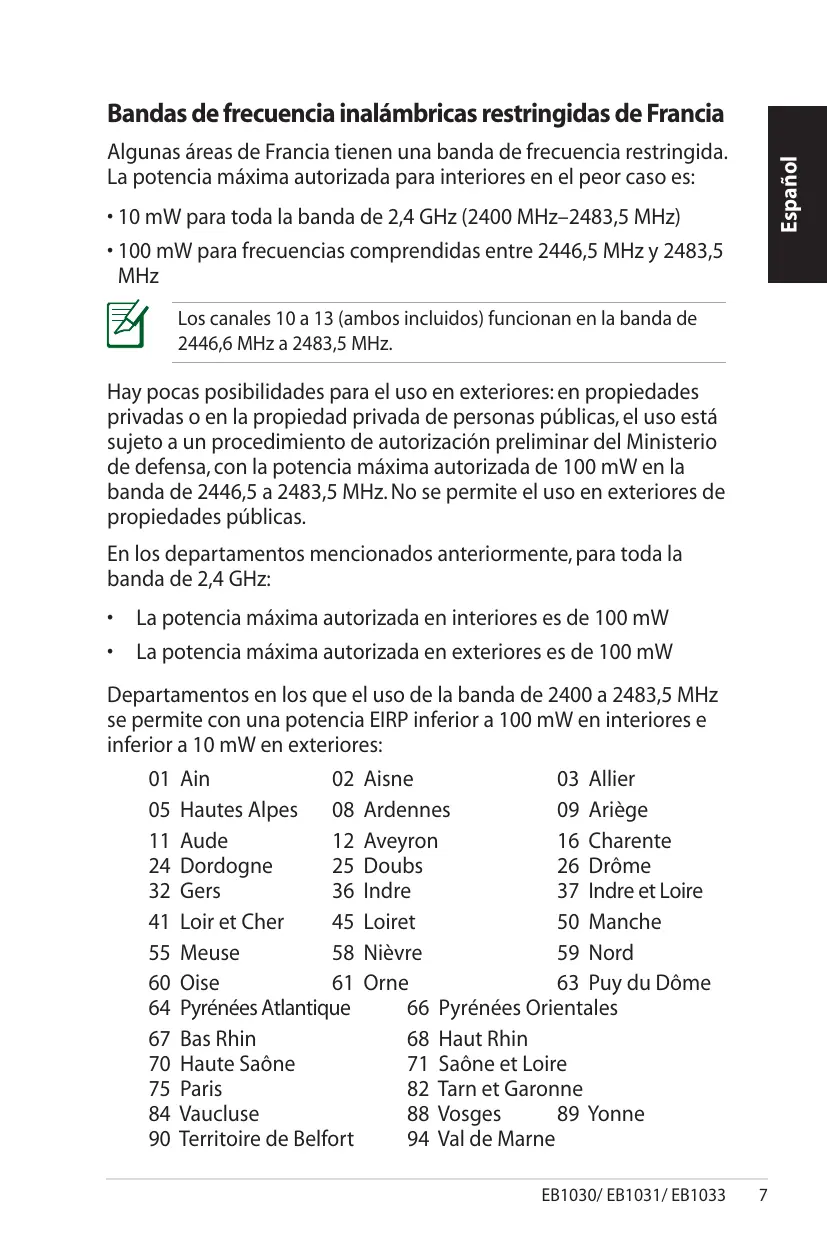

Bandas de Frequencia inalábricas restringidas de Francia

Algunas areas de Francia tienen una banda de fecuencia restringida. La potencia maxima autorizada para interiores en el peor caso es:

• 10 mW para toda la banda de 2,4 GHz (2400 MHz-2483,5 MHz)
• 100 mW para Frequencias comprehidas entre 2446,5 MHz y 2483,5 MHz

Los canales 10 a 13 (ambos incluidos) funciona en la banda de 2446,6 MHz a 2483,5 MHz.

Hay pocas posibilidades para el uso en exteriores: en propiedades privadas o en la propiedad privada de personas Públas, el uso está sujeto a un procedimiento de autorización preliminar del Ministerio de defensa, con la potencia Tmaxa autorizada de 100 mW en la banda de 2446,5 a 2483,5 MHz. No se permitte el uso en exteriores de propiedades Públas.

En los departamentos mencionados anteriorsmente, para toda la banda de 2,4 GHz:

• La potencia maximala autorizada en interiores es de 100mW
• La potencia maximala autorizada en exteriorores es de 100mW

Departamentos en los que el uso de la banda de 2400 a 2483,5 MHz se permite con una potencia EIRP inferior a 100mW en interiores e inferior a 10mW en exteriores:

01 Ain

02 Aisne

03 Allier

05 Hautes Alpes

08 Ardennes

09 Ariège

11 Aude

12 Aveyron

16 Charente

24 Dordogne

25 Doubs

26 Drome

32 Gers

36 Indre

37 Indre et Loire

41 Loir et Cher

45 Loiret

50 Manche

55 Meuse

58 Nièvre

59 Nord

60 Oise

61 Orne

63 Puy du Dôme

64 Pyrénées Atlantique

66 Pyrénées Orientales

67 Bas Rhin

68 Haut Rhin

70 Haute Saône

71 Saône et Loire

75 Paris

82 Tarn et Garonne

84 Vaucluse

88 Vosges 89 Yonne

Es probable que este requisito cambie en el futuro, permitiendo el uso de la tarjeta LAN inalámbrica en más zonas dentro de Francia. Consulte a laagency de regulación de telecomunicaciones ART para Obtener la información más reciente (www.arcep.fr).

La tarjeta WLAN transmite con una potencia inferior a 100mW , pero superior a 10mW .

Declaración del Departamento Canadiense de Comunicaciones

Este aparato digital no supera los limites de la Clase B para emisiones de ruido de radio desde aparatos digitales establishas en las Normativas de Interferencias de Radio del Departamento Canadiense de Comunicaciones.

Este aparato digital de Clase B cumple la norma canadiense ICES-003.

Declaración de la exposión a la radicación IC para Canadá

Este equipo cumple los limites IC de exposión a la radicación fjados para un entorno no controlado. Para cumplir los requisitos de exposión de RF IC, evite el contacto directo con la antenna transmisora durante la transmisión Los usuario finals debenooting las instrucciones de functionamento especialicas para cumplir la normativa de exposión de radiofrecuencia.

El funciona está sujeto a las siguientes dos conditiones:

• Este dispositivo no pueda causar interferencias y
• Este dispositivo debe aceptarrialquierinterferencia,incluida la interferencia quecouldacauseunfuncionamento no desado deldispositivo.

REACH

En cumplimiento del marco reglamentario REACH (registry, evaluación, autorización y restricción de produits químicos), hemos publicity las sustancias que contienen nuestros produits a工程技术 del Sitio web ASUS REACH, al que pueda acceder a problemas de la direccion http://csr.asus.com/english/REACH.htm.

Información de seguridad

Su PC está Diseño yprobado para cumplir los estandares más recientes de seguridad en equipos de Tecnología de la información. No obstar, para garantizar sucurity, es importante que lea lassiguientes instrucciones de sécurité.

Configuración del sistema

• Lea y siga todas las instrucciones de la documentoación antes de usar el sistema.
• No utilizes este producto junto a zonas con agua o fuentes de calor, como por exemple radiadores.
• Instale el sistema sobre una superficie estable utilizing el soporte suministrado.
  Las aberturas de la carca sa son parte del systeme de ventilacion del producto.No las bloquee.Asegurese dealar supiciente espio alrededor del systema para proportiarle la ventilacion adecuada.Nunca inserte objetos de ningn tipo en las aberrutas de ventilacion.
• Utilice este producto en entornos con una temperatura ambiente de entre 0^ C y 35^ C .
• Si usa un alargador, asegúrese de que el valor nominal de la corriente de los dispositivos enchufados no supera el deicho alargador.

Consideraciones a tener en cuenta durante el uso

No camine sobre el cable de alimentacion ni coloque nada sobre el.
- No derrame agua ni ningún(otherly liquido sobre el sistema.
- Es recomendable colocar la rueda giratoria en vertical cuando el sistema se está utilizando.
- Cuando el sistema está apagado, vigue consumiendo unaiosa�能idad de corriente electrica. Desenchufe siempre todas las tomas de corriente, el módem y los cables de red antes de limpar el sistemas.

• Si detecta los siguientes problemas技术和ines en el producto, desenchufe el cable de alimentacion ypongase en contacto con un的技术ico profesal o con su proveedor.

• El cable o el enchufe de alimentacion está dañado.
  Se ha derramado liquido dentro del sistema.

• El sistemas no funciona correctamente quando se hayan seguido las instrucciones de funciona bajo.
  El sistemase ha dejado caer o la carcasa está dañada.
  El rendimiento delsystema cambia.

Advertencia relacionada con baterías de iones de litio

PRECAUCION: Existe peligro de explosión si la bateria se reemplaza de forma incorrecta. Sustitúyalas por others del mismo tipo o uno equivalente, recomendado por el fabricante. Deseche las baterías usadas de acuerdo con las instrucciones del fabricante.

ADVERTENCIA SOBRE PRODUCTOS CON LÁSER

PRODUCTO LÁSER DE CLASE 1

NO DESMONTAR

La garantía no se aplica a productos desmontados por los)."

NO arroje su PC a la basura municipal. Este producto está Diseñado para posibilitar la reutilización de piezas y el reciclaje apropriados. Este símbolo del cubo de basura con ruedas tachado indica que el producto (eléctrico, el equipo electrónico y la pila de botón de mercurio) no debe depositarse con el resto de la basura. Consulte el reciclaje de productos a los servicios de asistencia技术水平a locales.

NO tire la bateria a la basura municipal. Este símbolo del cubo de basura con ruedas tachado indica que la bateria no debe depositarse con el resto de la basura. Consulte la sustitución de la bateria a los servicios de asistencia技术水平a locales.

Declaración y cumplimiento de la normativa global de medioambiente

ASUS diseña y fabrica sus produits de un modo respetuoso con el medio ambiente y asegura que cada etapa del ciclo de vida del producto ASUS cumple la normativa global de medioambiente. Además, ASUS divulga la información pertinente de acuerdo con los requisitos normativos.

Consulte la頁ina Web http://csr.asus.com/english/Compliance.htm (en inglés) para Obtener revelación de información basándose en los requisitos de normativas que ASUS cumple:

Declaraciones sobre materiales JIS-C-0950 de Japon SVHC (Sustancias de alto riesgo) de REACH de la Unión Europea Leyes sobre la energia de Suiza

Reciclado de ASUS/Servicios de recuperación

Los programas de reciclaje y recuperación de products de ASUS está totalmente de(acuerdo con las normativas más exigentes de protección de nuestro medio ambiente.Creemos en la oferta de解決aciones para que usted sea capaz de reciclar responsablemente nuestros productos, pilas y others componentes asi como los materiales de embalaje.Visitie la pagea Web http://csr.asus. com/english/Takeback.htm para Obtener informacion de reciclaje detallada en las differentes regiones.

Producto homologado de acuerdo con la norma ENERGY STAR

ENERGY STAR es un programa Conjunto puesto en marcha por la Agencia de Proteccion Medioambiental de EE. UU. y el Departamento de Energia de EE. UU. con el fin de張mentar el ahorro economico y proteger el medioambiente por medio de produits y practicas

eficientes desdeel punto de vistaenergetico.

Todo los productos ASUS que ostentan el logotipo del programa ENERGY STAR satisfacen los requisitos de la norma ENERGY STAR y seentaqan con la funcion de administracion de energia habitada de forma predeterminada.El monitor y el equipo se ajustan automatamente al modo de descanso afterwards de 15 y 30 minutes de inactividad por parte de usuario. Para reactivar el equipo, hagaWhile you are working on the project, you can use the following command to run it:

Visit the dirección http://www.energy.gov/powermanagement si desea obtener información detallada acerca de la administración de energia y como esta Beneficia al medioambiente. Visit también la direccion http://www.energystar.gov si desea obtener información detallada acerca del programa Conjunto ENERGY STAR.

ENERGY STAR NO se admite en produits basados en FreeDOS o sin sistemas operativo.

Notas sobre este manual

Para asegurar de que realiza determinadas tareas correctamente, observe los siguientesvinculos de seguridad realizados a lo largo de este manual.

!ADVERTENCIA; Informacion vital que MUST (DEBE) respetar para evaporar lesiones personales.

IMPORTANTE! Información que MUST (DEBE) CONSIDERAR para realizar unaarea.

SUGERENCIA: Sugerencias e informacion utiles que le ayudaran a realizar unaarea.

NOTA: Información adicional para situaciones especiales.

Bienvenido

Enhorabuena por la compra de EB1030/ EB1031/ EB1033. Las siguientes ilustraciones muestran el contenido del paquete del nuevo PC. Póngase en contacto con su distribuidor si falta cualquier articulo o se envenctra dañado.

Containido del paquete

EB1030/ EB1031/ EB1033	Base (optional)	Sóporte VESA y paquete con tornillos (optional)
Receptor remoto (optional)	Antena	Minijack S/PDIF (EB1031/EB1033)
Adaptador de CA	Cable de alimentación
Control remoto (optional)	Tarjeta de garantía	Guía rápida

Si el dispositivo o sus componentes se averian o no funciona,msteadasusan normalyadeducamente dentrolel periododegarantia,lleve la tarjeta de garantia al Centro de atencion al clientede ASUS para la sustitución de los componentes defectuosos.

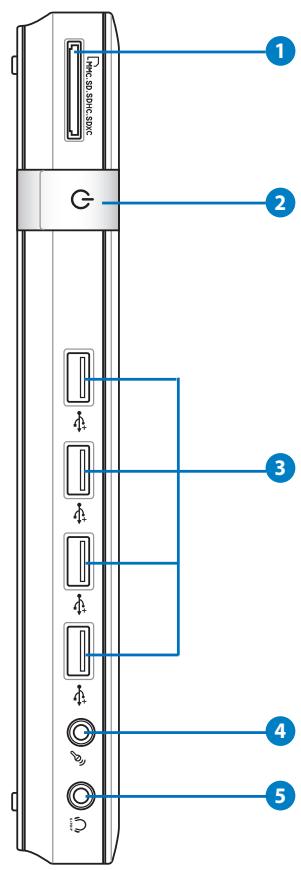

Vista frontal

Consulte la ilustración fácil para identificar los componentes a este punto del sistema.

1 Ranura para tarjeta de memoria

El lector de tarjetas de memoria integrado permite leer tarjetas de tipo MMC/SD/SDHC/SDXC, como las realizadas en dispositivos como cármas digitales, reproductores MP3, Telefonos móvil y PDA.

Conmutador de alimentación

El interruptor de encendido permite ENCENDER o APAGAR el sistema.

Puerto USB

El puerto USB (bus series universal) es compatible con dispositivos USB como teclados, ratones, cámaras y unidades de disco duro. La interfaz USB permite que todos los dispositivos functionen simultáneamente en un solo equipo, con algunos periféricos comportándose como situos o concentradores complementarios.

Conector de microfondo

El conector de micrófono está Diseñado para enchubar el micrófono Usedo para conferencias de video, Narraciones de voz o grabaciones de audio sencillas.

Conector de salute de auriculares y audio (SALIDA S/PDIF)

El conector para auricular estéreo se usa para enviar la seals de salute de audio del sistema a los auriculares o altovoces amplificados. Enchufe un cable de audio con miniconceptor de 3,5 mm para transferencia de audio analógico o digital.

Para usar la funciona de salute S/PDIF,utilice el adaptor minijack / S/PDIF suministrado para conectar su amplificador.(solo EB1031/EB1033)

Vista posterior

Consulte el asignante diagrama para identificar los componentes de esteazo delsystema.

1 (i) Conector de antenna inalámbrica

Este conector se utilizes para conectar la antenna inalámbrica suministrada y mejorar la recepción de la seals inalámbrica.

La antenna se pueda instalar y quitar en función de sus necessities. Acople la antenna a su Eebox PC paraocularizar una mejor recepción de senal cuando se utilizes la funcionalidad Wi-Fi.

2 HDMI Puerto HDMI

El puerto de interfaz multimedia de alta definición (HDMI) admite un dispositivo Full-HD como un televisor o monitor LCD a fin de permitir la visualización deContainidos en una pantalla externa más grande.

3 ss<- Puerto USB (3.0) (EB1031/EB1033)

El puerto USB (Universal Serial Bus) es compatible con dispositivos USB como teclados, ratones, cámaras o discos duros. La interfaz USB permitte que manydispositivos funciona en simultaneamente en un solo equipo, con algunos periféricos comportándose concentradores complementarios.

4 Puerto serie (puerto COM) (EB1030)

El puerto série D-Sub de 9 contactos admite dispositivos série nativos como tabletas de dibuju série, ratones série o MODems série.

5 Puerto LAN

El puerto LAN RJ-45 de ocho contactos admite un cable Ethernet estándar para conectar el dispositivo a una red local.

6 Salida de pantalla (monitor)

El puerto de monitor D-sub de 15 patillas permite conectar un dispositivo estándar compatible con VGA, como un monitor o projector, a fin de poder visualizar laImagen en una pantalla externa de mayores dimensiones.

7 DCIN Entrada de alimentacion (19Vcc, 2.1A)

El adaptor de alimentación suministrado convierte la alimentación de CA en alimentación de CC. La alimentación suministrada a工程技术 de este conector proportiona energia a su PC. Para no dañar el equipo, use siempre el adaptor de alimentación suministrado.

El adaptor de alimentación podra calentarse cuando se enquiryre en uso.No cubra el adaptor y mantengalo alejado del cuerpo.

8 Puerto de bloqueo Kensington

El puerto de bloqueo Kensington® permite asegurar el equipo mediante productos de seguridad compatibles con Kensington®. Estos productos de sécurité suelen incluir un cable y un seguro metálicos que impiden que el equipo se separe de un objeto bajo.

Instalación del soporte (optional)

Coloque su EB1030/ EB1031/ EB1033 sobre el soporte suministrado. Paraarlo:

1. Busque el orificio del tornillo en la parte inferior del equipo.
2. Alinee el tornillo de la base con el orificio del tornillo del equipo y, a continuación, fije la base al equipo con un destornillador.

Instalar el equipo en un monitor (optional)

1. Fije el soporte VESA optional con los quatre tornillos proporcionados en el kit de montaje VESA.

Para sujetar el soporte VESA, el monitorDebe cumplir la norma VESA75 o VESA100.

1. Coloque el equipo en el soporte VESA teniendo en cuenta la alineación correcta y, a continuación, asegure aquel a este por debajo con el tornillo de la base.

Asegúrese de que lamarca registrida ASUS de la ruedagiratoria del soporte VESA está colocada en su posiciónconversional cuando la coloque en el equipo, de forma que lamáquina pueda girar correctamente.

1. El soporte VESA está disnado para que el equipo pueda girar de forma que se pueda usar los puertos de E/S frontales y traseros con los ángulosvenientes. Para girar el equipo en el soporte VESA, presione la palanca situada en la parte inferior deicho soporte para desbloquear la rueda. A continuación, gire el equipo en función de sus preferencias.

1. Es recomendable colocar la rueda giratoria en vertical cuando el sistema se está utilizando.
2. Tomenota de los cables conectados al equipo@msteadasutilizada la ruedagiratoria.Paraevitarriesgosdedejarlos cables sueltos,la rueda estádisenada para que no gire mas de 90^ tanto en el sentido de las agujas del reloj como en sentido contrario.

Configurar su PC

Necesitará conectar sus periféricos antes de utiliser su EB1030/EB1031/EB1033.

Para conectar un monitor

Conecte un extremo del cable VGA a un monitor LCD (1) y el otro extremo al puerto Salida de pantalla (monitor) situado en el panel posterior del sistema (2).

Conexión de dispositivos USB

Conecte dispositivos USB como teclados con cable/inalámbricos (varían por zonas), ratones e impresoras a los puertos USB que hay en el panel posterior del sistemas.

Conexión a un dispositivo de red

Conectar a una red LAN

Conecte un extremo del cable de red al puerto LAN situado en el panel trasero del sistemas, y el otro extremo a un hub o switch.

Conexión Wi-Fi a工程技术 de una antenna inalámbrica

La antenna inalábrica se proportionsiona para melhorar la Reception debral. La antenna se suepez instalar y qutar en funcion de sus necessities. Acople la antenna a su PC para促成 una mayor recepcion de senal cuando se utilizes la functionalities Wi-Fi.

Encender el sistema

Conecte el adaptor AC suministrado al conector DC IN del panel trasero del sistemas, y presione el power switch (interruptor de encendido) en el panel delantero para encender el sistemas.

• Cuando el equipo no se esté'utilizando, desenchufe el adaptor de alimentación o desconnecte la toma de CA para ahorrar energia.
• Ajuste la configuración de ahora de energia en el Panel de control de Windows®. De esta forma se asegurará de que el equipo está existecido en un modo de consumo de baja energia y funcionaperfectamente en todo momento.

Paraentar en la configuracion delBIOS,presione < F2> repetidamente durante el arranque.

Todas las capturas de pantalla incluidas en esta sección solamente sirven de referencia. Las imagenes de pantalla reales peuvent variar en funciona de los sistemas operativos. Visite el sitio Web de ASUS en www.asus.com para Obtener la informacion más reciente.

Configuración de la conexión inalámbrica

Para conectarse a una red inalámbrica siga las instrucciones siguientes:

Por motivos de seguridad, NO se conecte a una red no segura. De lo contrario,除外as personas coulden ver la informacion Transmitida sin CFRar.

1. Hagablick en el icono de red inalámbrica con una estrella naranja que se encuentra en el area de Notification de Windows®.
2. En la lista, selección el punto de acceso inalábrico al que deseee connectarse y hagalick en Conectar para create la conexión.

Si no可以选择 encontrar el punto de acceso deseado, hagablick en el icono Actualizar 4, situado en la esquina superior derecha paraactualizarla lista ybuscarde nuevo enella.

1. Cuando se conecte, puede que seanecessary insertar una contraseña.
2. Una vez establecida la connexion, esta se做不到 en la lista.
3. En la barra de tareas del sistema operativo se做不到a la intensidad de la sealsinalambrica

Configurar una conexión cableada

Para建立起 una red cableada, siga las instrucciones que se indicate a continuación:

Usar una direccion IP dinámica / Conexión de red PPPoE:

1. Hagalick con el botón secundario sobre el icono de red situado en la barra de tareas de Windows® y, a continuación, selección Abrir Centro de redes y recursos compatidos.

1. HagalickenCambiar configuracion del adaptoron en el panel azul de la izquierda.

1. Hagablick con el botón secundario del ratón sobre Conexión de area local,y selección Propietadas.

1. SeLECTIONE Protocopo de Internet version 4 (TCP/IPv4) y, a continuacion, hagaWhile in Propiedades.

2. Seleectione la prima option Obtener una direccion IP automatamente y hagaWhile in Aceptar.

(Continu con los pasos siguientes si utilizes PPPoE)

1. Vuelva a Centro de redes y)." y recursos compatidos y haga cig en Configurar una?.neareshiconion o red.

7. SeLECTIONE Conectarse a Internet y hagaclinic en Siguiente.

9. Escribe su nombre de usuario, contrasea y nombre de connexion. Hagablick en Conectar.

11. Hagablick en el icono de red de la barra de tareas y, a continuacion,enlaconexion que acaba de create.

8. Selezione Banda ancha (PPPoE) y hagablick en Siguiente.

10. Hagablick enCerrarpara finalizar la configuracion.

12. Escribe su nombre de usuario y contraseña. Haga性强 en Conectar para connectarse a Internet.

Para usar una direccion IP estática:

1. Repita los pasos 1 a 4 de la sección Usar una direccion IP dinámica para iniciar la configuración de red con una direccion IP estática.
   2 Selecciona la segunda opacion Usar la?sigue de direction IP.
2. Escribe una direccion IP, una mascara de subred y una puerta de enlace que le debe proportionsar el proveedor del serviceo.
3. Si es Neededo,,)oca la direc tion del servidor DNS preferida y las direc tiones alternativas.
4. Después de específicar todos los valores pertinentes, haga click en ACEPTAR para create la connexion de la red.

ASUS Easy Update

Actualización sencilla de ASUS es una herramIENTA de software que detecta y descarga la version del BIOS,los controladores y las aplicaciones más recientes para el equipo.

1. Aside el area de Notification de Windows®, hagablick derecho en el icono de ASUS Easy Update.
2. Seleectione Schedule (Programar) para establecer la fecuencia con la que deseaactualizar elsystema.
3. Seleectione Update Actualizar) para activar laactualizacion.

1. Hagablick en OK (Aceptar) para做不到 los elementos que puebe Descargar.

1. Seleccione los elementos que desea descargar y hagablick en OK (Aceptar).

Utilizar la partación de recuperación

La partícula de recuperación incluye unaImagen del sistemas operativo, los controladores y las开发利用as instalados en el sistemas de fabricula. La partícula de recuperación proporciona una solución de recuperación total, que restaura rápidamente el software del sistemas a su estado de trabajo original, siempre que launidad de disco duro se encontrar en buena estado de funciona bajo. Antes de utiliser la partícula de recuperación, copie los ARCHivos de datos (como por exemple los ARCHivos PST de Outlook) en un dispositivo USB o en unaunidad de red y anote las configuraciones personalizadas (como por exemple la configuración de red).

Recuperar el sistema operativo en la partación predeterminada de fabrica (recuperación mediante F9)

1. Presione [F9] durante el arranque.
2. Seleectione Windows setup [EMS Enabled] (Configuracion de Windows [EMS habilido] cuando aparezca este elemento y presione [Entrar].
3. SeLECTIONE el idioma y haga ticn en Next (Siguiente).
4. Selección Recover the OS to the Default Partition (Recuperar el sistema operativo en la partación predeterminada) y hagablick en Next (Siguidente).
   5 Se做不到a particn predeterminada de fabrica. Haga click en Next (Siguiente).
5. Los datos de la partación predeterminada se borrarán. Hagalick en Recover (Recuperar) para起初ar la recuperación del sistema.

Se perdán todos los datos de la parteción selectionada. Asegúrese de hacer antes una copia de seguridad de sus datos importantes.

1. Cuando la recuperación se complete correctamente, hagalick en Reboot (Reiniciar) para reiniciar el sistema.

Hacer una copia de seguridad de los datos de entorno predeterminados de fabrica en una unidad USB (copia decurity mediante F9)

1. Repita los pasos 1 a 3 de la sección anterior.
2. Seleccione Backup the Factory Environment to a USB Drive (Hacer copia de seguridad del entorno de fabrica en una unidad USB) y hagablick Next (Siguiente).
3. Conecte un dispositivo de almacenimiento USB a su PC para,iniciar la copia de seguridad del entorno predeterminado de fabrica.

Elullan要做到dispositivo dealmacenamento USB
conectaro debe ser mayor de 20 GB.El taman realuedevariar enfuncion delmodelo dePC.
4. Seleccione el dispositivo de almacenamento USB que desees i hay variedes dellos connectados a su EeeBox PC y hagablick en Next (Siguiente).

Si ya hay una partación con el時間 adecuado en el dispositivo de almacenimiento USB selecciónado (por exemple, una partación que se haya utilisé como la partación de copia de seguridad), el sistema la做不到 automatistically y la reutilizará para la copia de sécurité.
5. En función de lasdietes situaciones del paso anterior,los datos deldispositivo dealmacenamentoUSB seleccionados,o de la particion seleccionada, se borraran.Haga click en Backup (Hacer copia de seguridad) para iniciaar la copia de seguridad.

Se perdán todos los datos del dispositivo de almacenimiento USB selección o de la partícul selección. Asegúrese de hacer antes una copia de seguridad de sus datos importantes.

1. Cuando la copia de seguridad del entorno predeterminado de fabrica se complete correctamente, hagablick en Reboot (Reiniciar) para reiniciar elsystema.

Uso del dispositivo de almacenimiento USB (restauración mediante USB)

Si la partación de recuperación del sistemas se daña, utilise el dispositivo de almacenimiento USB para restuarar la partación predeterminada de fábrica en el sistemas o los datos de entorno de fábrica en el disco durocomplete.

1 Conecte el dispositivo de almacenimiento USB en el que<Hiza copia de seguridad de los datos del entorno de fabrica.
2. Presione durante el arranque. Aparecerá la pantalla Please select boot device (Selección el dispositivo de arranque). Selección USB:XXXXX para arrancar desde el dispositivo de almacenimiento USB conectado.
3. SeLECTIONE el idioma y haga ticn en Next (Siguiente).
4. Selezione Restore (Restaurar) y hagacies en Next (Siguiente).
5. Seleezione una tarea y haga tic en Next (Siguiente). Opciones de tarea:

• Restore the OS to the Default Partition only (Restaurar el sistemas operativo solamente en la partición predeterminada)

Selección esta optación si simplemente desea restuarar el sistema operativo en la partícul predeterminada de fabrica.Esta optación elimina todos los datos de la partícul "C" del sistemas y mantiene la partícul "D" sin Cambios. Después de hacer click en Next (Siguidente), se做不到a la partecnion predeterminada de fabrica. Haga click en Next (Siguidente) una vez más.

• Restore the Whole Hard Disk (Restaurar el disco duro completo)

Selección esta optación si desea restuarar el estado predeterminado de fabricula de su EeBox PC.Esta optación elimina todos los datos del disco duro y create una nuevo partación de sistemas como unidad "C", una participation vacía como unidad "D" y una participation de recuperación.

1. Los datos de la parteción predeterminada de fabrica o del disco duro completeo se borraran dependiendo de la.option selectionada en el paso anterior. Hagablick en Restore (Restaurant) para起初ar laarea.
2. Cuando la restauración se complete correctamente, hagablick en Reboot (Reiniciar) para reinicuar el sistema.

Información de contacto de ASUS

ASUSTeK COMPUTER INC.

Dirección 15 Li-Te Road, Peitou, Taipei, Taiwan 11259

Teléfono [phone]

Fax [phone]

Correo electrónico [e-mail]

Sitio Web www.asus.com.tw

Soporte técnico

Teléfono [phone]

Soporte en linea support.asus.com

ASUS COMPUTER INTERNATIONAL (America)

Dirección 800 Corporate Way, Fremont, CA 94539, USA

Teléfono [phone]

Fax [phone]

Sitio Web www.asus.com

Soporte técnico

Teléfono [phone]

Fax de soporte técnico [phone]

Soporte en linea support.asus.com

Teléfono para componentes [phone]

Telfono para sistemas, [phone]

equipos portátiles, Eey pantallas LCD

Fax de soporte专业技术 [phone]

Soporte en linea support.asus.com

EB1030/ EB1031/ EB1033 Manual do utiliser

PG6785

Primeira edicao V1

Fevereiro 2012

Notas acerca deeste manual 12

Bem-vindo 13

Canal de Funcimiento Sem Fios para Diferentes Domínicos

América do Norte 2,412-2,462 GHz do Canal 01 ao Canal 11

Nas regioes a seguir listadas para toda a banda de 2,4 GHz:

Ligar a dispositivos USB

Cópia de segurarca dos dados de ambientepredefinido para una unidad USB(Cópia de segurarca com a tecla F9)
