EEEBOX PC EB1503-B044E - Mini PC ASUS - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Mini PC
Marca	ASUS
Modello	EEEBOX PC EB1503-B044E
Dimensioni (circa)	17.8 x 17.8 x 3.6 cm
Peso (circa)	1.2 kg
Alimentazione	Adattatore di rete 19V CC
Processore	Intel Atom (stimato)
Memoria RAM	2 GB DDR3 (stimato)
Disco rigido	320 GB SATA (stimato)
Sistema operativo	Windows 7 (preinstallato)
Connettività wireless	Wi-Fi 802.11 b/g/n, antenna esterna
Connettività cablata	Ethernet Gigabit RJ-45
Porte video	1 x HDMI, 1 x VGA (D-sub)
Porte USB	2 x USB 2.0 (anteriore), 2 x USB 3.0 (posteriore)
Audio	Jack combinato cuffie/microfono, S/PDIF tramite adattatore
Lettore di schede	MMC/SD/SDHC
Funzioni speciali	Supporto VESA 75/100, base opzionale, ripristino F9
Manutenzione e pulizia	Scollegare prima della pulizia, utilizzare un panno asciutto
Sicurezza	Lucchetto Kensington, non ostruire le prese d'aria
Ricambi disponibili	Adattatore di rete, antenna Wi-Fi, kit VESA, telecomando (opzionale)
Riparabilità	Centro assistenza ASUS, garanzia inclusa
Norme	CE, FCC, ENERGY STAR, REACH

Domande frequenti - EEEBOX PC EB1503-B044E ASUS

Come installare la base del mini PC ASUS EEEBOX?

Posizionare il PC sulla base allineando la vite della base con la filettatura sotto il dispositivo. Stringere con una moneta per fissare.

Come collegare il mini PC a un monitor?

Utilizzare un cavo VGA o HDMI. Collegare un'estremità al monitor e l'altra alla porta corrispondente sul retro del PC. Per HDMI, assicurarsi che il monitor supporti il Full-HD.

Come configurare una connessione Wi-Fi?

Installare l'antenna Wi-Fi fornita sul connettore posteriore. In Windows, fare clic sull'icona di rete nella barra delle applicazioni, selezionare la propria rete e inserire la password se necessario.

Cosa fare se il sistema non si avvia?

Verificare che l'adattatore di rete sia collegato correttamente e che il pulsante di accensione sia premuto. Provare a riavviare tenendo premuto il pulsante di accensione. Se il problema persiste, contattare l'assistenza ASUS.

Come ripristinare il sistema operativo alle impostazioni di fabbrica?

All'avvio, premere F9. Selezionare 'Windows setup [EMS Enabled]', scegliere la lingua, quindi 'Recover the OS to the Default Partition' e seguire le istruzioni. Tutti i dati della partizione verranno cancellati.

Posso fissare il mini PC sul retro di un monitor?

Sì, utilizzare il kit VESA opzionale. Fissare la piastra girevole al monitor con le viti fornite (standard VESA 75 o 100). Quindi posizionare il PC sulla piastra e fissare con la vite prevista.

Come pulire il mini PC in sicurezza?

Scollegare tutti i cavi di alimentazione e le periferiche. Utilizzare un panno morbido e asciutto per pulire il case. Non utilizzare liquidi o spray.

Quali tipi di schede di memoria sono compatibili con il lettore?

Il lettore di schede integrato supporta i formati MMC, SD e SDHC. Inserire la scheda nello slot sul fronte del dispositivo.

Come utilizzare la funzione di backup F9?

Premere F9 all'avvio. Selezionare 'Backup the Factory Environment to a USB Drive'. Collegare una chiavetta USB di almeno 20 GB, quindi seguire le istruzioni per creare un backup.

Cosa fare se l'antenna Wi-Fi viene persa?

È possibile ordinare un'antenna di ricambio all'assistenza ASUS o utilizzare un'antenna compatibile con connettore RP-SMA. Assicurarsi che sia ben avvitata per una ricezione ottimale.

MANUALE UTENTE EEEBOX PC EB1503-B044E ASUS

EB1030/EB1031/EB1033 Manuale Utente

16785

Prima Edizione

Gennaio 2012

Copyright © 2012 ASUSTeK COMPUTER INC. Tutti i diritti riservati.

Nessuna parte di questo manuale, compresi i prodotti e il software in esso descritti, può essere riprodotta, trasmessa, trascritta, archiviata in un sistema di recupero o tradotta in alcuna lingua, in alcuna forma e in alcun modo, fatta eccezione per la documentazione conservata dall'acquirente a scopo di backup, senza l'espressa autorizzazione scritta di ASUSTeK COMPUTER INC. ("ASUS").

I prodotti e i nomi delle aziende che compaiono in questo manuale possono essere o meno marchi registrati o diritti d'autore delle rispettive aziende, e sono usati solo a scopo identificativo. Tutti i marchi sono di proprietà dei rispettivi proprietari.

È stato compiuto ogni sforzo per assicurare la correttezza e l'aggiornamento dei contenuti di questo manuale. Tuttavia, il produttore non offre alcuna garanzia in merito all'accuratezza di tali contenuti e si riserva il diritto di modificarli senza preavviso.

Condizioni e limiti di copertura della garanzia sul prodotto

Le condizioni di garanzia variano a seconda del tipo di prodotto e sono specificamente indicate nel Certificato di Garanzia allegato, a cui si fa espresso rinvio.

Inoltre, la presente garanzia non è valida in caso di danni o difetti dovuti ai seguenti fattori: (a) uso non idoneo, funzionamento o manutenzione impropri, inclusa senza limitazioni l'utilizzo del prodotto con una finalità diversa da quella conforme alle istruzioni di ASUSTeK COMPUTER INC. in merito all'idoneità di utilizzo e alla manutenzione; (b) installazione o utilizzo del prodotto in modo non conforme agli standard tecnici o di sicurezza vigenti nell'Area Economica Europea e in Svizzera; (c) collegamento a rete di alimentazione con tensione non corretta; (d) utilizzo del prodotto con accessori di terzi, prodotti o dispositivi ausiliari o periferiche; (e) tentativo di riparazione effettuato da una qualunque terza parte diversa dai centri di assistenza ASUSTeK COMPUTER INC. autorizzati; (f) incidenti, fulmini, acqua, incendio o qualsiasi altra causa il cui controllo non dipende da ASUSTeK COMPUTER INC.; abuso, negligenza o uso commerciale.

La presente garanzia non è valida per l'assistenza tecnica o il supporto per l'utilizzo del prodotto, compreso l'utilizzo dell'hardware o del software. L'assistenza e il supporto disponibili (se previsti), nonché le spese e gli altri termini relativi all'assistenza e al supporto (se previsti), verranno specificati nella documentazione destinata al cliente, fornita a corredo del prodotto.

È responsabilità dell'utente, prima di richiedere l'assistenza, effettuare il backup dei contenuti presenti sul Prodotto, inclusi i dati archiviati o il software installato nel prodotto. ASUSTeK COMPUTER INC. non è in alcun modo responsabile per qualsiasi danno, perdita di programmi, dati o altre informazioni archiviate su qualsiasi supporto o parte del prodotto per il quale viene richiesta l'assistenza; ASUSTeK COMPUTER INC. non è in alcun modo responsabile delle conseguenze di tali danni o perdite, incluse quelle che attività, in caso di malfunzionamento di sistema, errori di programmi o perdita di dati.

È responsabilità dell'utente, prima ancora di richiedere l'assistenza, eliminare eventuali funzioni, componenti, opzioni, modifiche e allegati non coperti dalla presente Garanzia, prima di far pervenire il prodotto a un centro servizi. ASUSTeK COMPUTER INC. non è in alcun modo responsabile di qualsiasi perdita o danno ai componenti sopra descritti.

ASUSTeK COMPUTER INC. non è in alcun modo responsabile di eliminazioni, modifiche o alterazioni ai contenuti presenti sul Prodotto, compresi eventuali dati o applicazioni prodotti durante le procedure di riparazione del Prodotto stesso. Il Prodotto verrà restituito all'utente con la configurazione originale di vendita, in base alle disponibilità di software a magazzino.

Licenza Software

I prodotti ASUS possono essere corredati da software, secondo la tipologia del prodotto. I software, abbinati ai prodotti, sono in versione "OEM": il software OEM viene concesso in licenza all'utente finale, come parte integrante del prodotto; ciò significa che non può essere trasferito ad altri sistemi hardware e che, in caso di rottura, di furto o in altre situazioni che lo rendano inutilizzabile, anche la possibilità di utilizzare il prodotto OEM viene compromessa.

Chiunque acquisti, unitamente al prodotto, un software OEM, è tenuto ad osservare i termini e le condizioni del contratto di licenza tra il proprietario del software e l'utente finale, denominato "EULA" (End User Licence Agreement), visualizzato a video, durante la fase di installazione del software stesso. Si avvisa che l'accettazione, da parte dell'utente, delle condizioni dell'EULA, ha luogo al momento dell'installazione del software stesso.

Sommario

Comunicazioni 6 Informazioni in materia di Sicurezza 11 Note sul Manuale. 14

Benvenuti 15

Contenuto della Confezione. 15

Descrizione del PC 16

Lato Frontale. 16 Lato Posteriore. 18

Montaggio del PC 20

Installazione del Piedistallo (Opzionale) 20 Montaggio del PC su un Monitor (Opzionale). 21

Installazione del PC 24

Connessione con un Display. 24 Connessione con Dispositivi USB. 24 Connessione con un Dispositivo di Rete 25

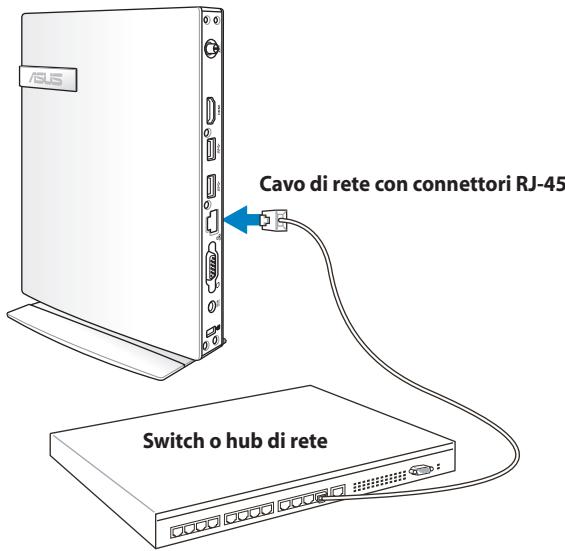

Connessione alla Rete Locale LAN 25 Connessione Wi-Fi tramite Antenna Wireless 25

Accensione del Sistema 26

Utilizzo del PC 27

Configurazione Connessione Wireless 27 Configurazione Connessione via Cavo 28 ASUS Easy Update 32

Ripristino del Sistema 33

Tramite Partizione di Ripristino 33 Ripristino del Sistema Operativo sulla Partizione Predefinita (Ripristino con F9) 33 Copia di Riserva delle Impostazioni Predefinite su Unità USB (Backup con F9) 34 Utilizzo di un Dispositivo di Archivazione USB (Ripristino via USB). 35

Comunicazioni

Dichiarazione della FCC (Federal Communications Commission)

Questo apparecchio rispetta i requisiti indicati nel regolamento FCC Parte 15. Il funzionamento è soggetto alle seguenti due condizioni:

• Questo apparecchio non causa interferenze dannose
• Questo apparecchio accetta qualsiasi interferenza ricevuta, comprese quelle che potrebbero causare un comportamento indesiderato.

I collaudi cui è stato sottoposto questo apparecchio ne dimostrano la conformità ai limiti stabiliti per i dispositivi digitali di Classe B, come indicato alla parte 15 delle Norme FCC. Questi limiti sono stati definiti per offrire una ragionevole protezione contro interferenze dannose quando l'apparecchio viene usato in ambienti residenziali. Questo apparecchio genera, usa e può emettere energia in radiofrequenza e, se non viene installato e utilizzato come indicato dal manuale d'uso, può provocare interferenze dannose alle comunicazioni radio. Non è tuttavia possibile garantire che non si verifichino interferenze in casi particolari. Se questo apparecchio causa interferenze dannose alla ricezione di programmi radiofonici e televisivi, fatto verificabile spegnendo e riaccendendo l'apparecchio stesso, si consiglia all'utente di provare a correggere l'interferenza in uno o più dei modi seguenti:

Riorientare o riposizionare l'antenna di ricezione. - Allontanare l'apparecchio dal ricevitore. - Collegare l'apparecchio ad una diversa presa di corrente in modo che apparecchio e ricevitore si trovino su circuiti diversi. - Consultare il rivenditore o un tecnico radio/TV qualificato per ulteriore assistenza

ATTENZIONE: Qualsiasi cambiamento o modifica non espressamente approvata dal garante del dispositivo potrebbe far decadere il diritto dell'utente all'utilizzo di questo apparecchio.

Avvertenza contro l'esposizione a RF

Questo apparecchio deve essere installato e utilizzato attenendosi alle istruzioni fornite. L'antenna(e) utilizzata(e) per questo trasmettitore deve essere installata in modo da creare una distanza di almeno 20 cm da tutte le persone e non essere collocata o funzionare insieme ad altre antenne o trasmettitori. Gli utenti finali e il personale addetto all'installazione devono avere le istruzioni sul montaggio dell'antenna e sulle condizioni operative del trasmettitore, in modo da rispettare le normative in materia di esposizione a RF.

Dichiarazione di Conformità (Direttiva R&TTE 1999/5/EC)

Sono stati soddisfatti i seguenti requisiti, considerati attinenti e sufficienti:

• Requisiti essenziali [Articolo 3]
• Requisiti di protezione per la salute e sicurezza [Articolo 3.1a] Testato per la sicurezza elettrica secondo [EN 60950]
• Requisiti di protezione per la compatibilità elettromagnetica [Articolo 3.1b]
• Testato per la compatibilità elettromagnetica [EN 301 489-1] & [EN 301]
• Testato per la compatibilità elettromagnetica [EN 301 489-1] & [EN 301 489-17]
• Utilizzo effettivo dello spettro radio come in [Articolo 3.2] Testato per i test radio secondo [EN 300 328-2]

Avviso Marchio CE

C E

Marchio CE per dispositivi WLAN/Bluetooth

Questa versione del dispositivo è conforme ai requisiti previsti dalla direttiva EEC 2004/108/EC "Electromagnetic compatibility" (Compatibilità elettromagnetica) e 2006/95/EC "Low voltage directive" (Direttiva per i Sistemi in Bassa Tensione).

C E ①

Marchio CE per dispositivi con WLAN/Bluetooth

Questo apparecchio è conforme ai requisiti previsti dalla direttiva 1999/5/EC del Consiglio e del Parlamento Europeo del 9 marzo 1999, che regolamenta le apparecchiature radio e le apparecchiature terminali di telecomunicazione e il reciproco riconoscimento della loro conformità.

Canali wireless operativi per le diverse regioni

N. America

2.412-2.462 GHz

Ch01 - CH11

Giappone

2.412-2.484 GHz

Ch01-Ch14

Europa ETSI

2.412-2.472 GHz

Ch01-Ch13

Restrizione delle bande di frequenza wireless (Francia)

Alcune zone della Francia hanno bande di frequenza limitate. In questi casi la potenza massima all'interno è di:

10mW per l'intera banda dei 2.4 GHz (2400 MHz-2483.5 MHz) e 100mW per le frequenze tra 2446.5 MHz e 2483.5 MHz

I canali compresi tra 10 e 13 operano nella banda dei 2446.6 MHz e 2483.5 MHz.

L'utilizzo all'esterno è limitato. Nelle proprietà private o nelle proprietà private di persona pubbliche, l'utilizzo è soggetto alla procedura di autorizzazione preliminare concessa dal Ministero della Difesa, e con la potenza massima autorizzata di 100mW nella banda dei 2446.5-2483.5 MHz. Non è autorizzato l'utilizzo all'esterno in proprietà pubbliche.

Nei dipartimenti elencati di seguito, per l'intera banda dei 2.4 GHz:

• La potenza massima autorizzata all'interno è di 100mW
• La potenza massima autorizzata all'interno è di 10mW

Nei dipartimenti in cui è permesso l'utilizzo della banda dei 2400-2483.5 MHz con un EIRP inferiore a 100mW all'interno e inferiore a 10mW all'esterno:

01 Ain 05 Hautes Alpes 11 Aude 24 Dordogne 32 Gers 41 Loir et Cher 55 Meuse 60 Oise

02 Aisne 08 Ardennes 12 Aveyron 25 Doubs 36 Indre 45 Loiret 58 Nièvre 61 Orne

Questo requisito è soggetto a cambiare nel tempo, permettendo l'utilizzo della scheda LAN wireless in più aree all'interno della Francia. Consultare ART per le informazioni più aggiornate (www.arcep.fr)

La Scheda WLAN trasmette a meno di 100mW, ma a più di 10mW.

Dichiarazione del Ministero delle Comunicazioni Canadese

Questo apparecchio digitale non supera i limiti di classe B per emissioni radio, da parte di apparecchiature digitali, prescritti nel Regolamento sulle Interferenze Radio del Ministero delle Comunicazioni Canadese. Questo apparecchio digitale di classe B è conforme alla normativa canadese ICES-003.

Dichiarazione IC sull'Esposizione alle Radiazioni per il Canada

Questo apparecchio è conforme ai limiti IC per esposizione alle radiazioni, evidenziati per un ambiente non controllato. Per uniformarsi ai requisiti di conformità IC per l'esposizione a RF, si è pregati di evitare il diretto contatto con l'antenna trasmittente, quando è in fase di trasmissione. L'utente finale deve seguire le istruzioni operative specificate, in modo da soddisfare tale requisito.

Le operazioni sono soggette alle seguenti due condizioni:

• Questo apparecchio non causa interferenze dannose;
• Questo apparecchio accetta qualsiasi interferenza ricevuta, comprese quelle che potrebbero causare un comportamento indesiderato.

Comunicazione REACH

Nel rispetto del regolamento REACH (Registration, Evaluation, Authorisation and Restriction of Chemicals), le sostanze chimiche contenute nei prodotti ASUS sono state pubblicate nel sito web ASUS REACH http://csr.asus.com/english/REACH.htm

Informazioni in materia di Sicurezza

EB1030 /EB1031/EB1033 è stato realizzato e testato per soddisfare i nuovissimi standard di sicurezza per apparecchiature IT. Tuttavia, per garantirne l'osservanza, è importante leggere le seguenti norme di sicurezza.

Installazione del Sistema

• Prima di utilizzare il sistema, leggere e seguire tutte le istruzioni contenute nella documentazione.
• Non utilizzare il prodotto in prossimità di acqua o di sorgenti di calore, come un radiatore.
• Installare il sistema su una superficie stabile, utilizzando il piedistallo in dotazione. Non utilizzare mai il sistema senza il piedistallo.
• I fori e le scanalature sul telaio servono per la ventilazione. Non ostruire o coprire tali aperture. Assicurarsi di lasciare un ampio spazio intorno al sistema per la ventilazione. Non inserire mai oggetti di alcun tipo nelle scanalature/fori destinati alla ventilazione.
• Utilizzare il prodotto in ambienti a temperature comprese tra 0°C e 35°C.
• In caso di impiego di un cavo di estensione, assicurarsi che l'amperaggio totale dei dispositivi inseriti non superi quello di Eee Box PC.

Precauzioni d'Uso

• Non camminare sul cavo di alimentazione e non lasciare alcun oggetto su di esso. Non versare acqua o altri liquidi sul sistema.
• Quando il sistema è spento, continua a circolare un seppur minimo flusso di corrente elettrica. Prima di pulire il sistema, disinserire sempre tutti i cavi (alimentazione, modem e di rete) dalle prese elettriche.
• Se si verificano i seguenti problemi tecnici, disinserire il cavo di alimentazione e contattare un tecnico qualificato o il proprio rivenditore.

La spina o il cavo di alimentazione sono danneggiati.

Un liquido è stato rovesciato nel sistema. Il sistema non funziona correttamente, pur attenendosi alle istruzioni operative. Il sistema è caduto o il cabinet è stato danneggiato. Le prestazioni del sistema non sono conformi.

Avvertenza Batteria Ioni-Litio

ATTENZIONE: pericolo di esplosione se la batteria è sostituita in modo non corretto. Sostituire solo con un tipo uguale o equivalente, consigliato dal produttore. Eliminare le batterie utilizzate, come da istruzioni del fabbricante.

AVVERTENZA SUI PRODOTTI LASER PRODOTTO LASER CLASSE 1

NON DISASSEMBLARE La garanzia non si applica ai prodotti disassemblati dagli utenti

NON gettare il dispositivo nei rifiuti comunali. Il prodotto è stato progettato per consentire un opportuno riutilizzo dei componenti e il riciclaggio del materiale. Il significato del bidone sbarrato, con le ruote, come da figura, indica che il prodotto (apparecchio elettrico o elettronico e batterie a bottone contenenti mercurio) non deve essere gettato nei rifiuti comunali. Controllare le normative locali in materia di smaltimento dei prodotti elettronici.

NON gettare la batteria nei rifiuti comunali. Il significato del bidone sbarrato, con le ruote, come da figura, indica che la batteria non deve essere gettata nei rifiuti comunali. Verificare con il servizio di assistenza tecnica nazionale le modalità di sostituzione delle batterie.

Dichiarazione di Conformità con le Normative Internazionali in Materia di Tutela Ambientale

Nella progettazione e realizzazione dei loro prodotti, ASUS rispetta il concetto del "Green Design" (Progettazione Verde), assicurandosi che tutte le fasi produttive siano in linea con le normative internazionali sull'ambiente, e mette a conoscenza del pubblico le informazioni sulla conformità con le disposizioni in vigore nei vari paesi del mondo.

Consultare la pagina web http://csr.asus.com/english/Compliance.htm per la pubblicazione delle normative osservate e applicate da ASUS.

Japan JIS-C-0950 Material Declarations

EU REACH SVHC

Leggi svizzere sull'energia

Servizio di ritiro e riciclaggio ASUS

Il programma di ritiro e riciclaggio dei prodotti ASUS deriva dall'impegno aziendale a raggiungere i più elevati standard di protezione ambientale. ASUS crede infatti di poter fornire soluzioni in grado di riciclare in modo responsabile non solo i prodotti, le batterie e gli altri componenti elettronici, ma anche i materiali utilizzati per l'imballaggio. Per informazioni dettagliate sulle modalità di riciclaggio nei vari paesi, visitare la pagina http://csr.asus.com/english/Takeback.htm

Certificazione ENERGY STAR

ENERGY STAR

ENERGY STAR è un programma congiunto dell'agenzia americana per la protezione ambientale (U.S. Environmental Protection Agency) e del ministero statunitense per l'energia (U.S. Department of Energy) che mira a proteggere l'ambiente attraverso l'impiego di prodotti ecologici, più efficienti dal punto di vista

energetico.

Tutti i prodotti ASUS con il logo ENERGY STAR sono conformi agli standard ENERGY STAR, per una riduzione dei consumi ed un miglior utilizzo di energia, in funzione delle prestazioni. Il monitor e il computer sono impostati per entrare automaticamente in modalità sospensione dopo 15 e 30 minuti di inattività. Per riattivare il computer, cliccare il mouse o premere un tasto qualsiasi della tastiera. Per approfondimenti sull'argomento, visitare il sito internet http://www.energy.gov/powermanagement. Per ulteriori informazioni sul programma congiunto ENERGY STAR, visitare il sito http://www.energystar.gov.

Energy Star NON è supportato sui prodotti con sistema operativo Linux e FreeBSD.

Note sul Manuale

Per essere sicuri di eseguire certe operazioni in modo corretto, ricordare la seguente simbologia, ricorrente in tutto il manuale.

AVVERTENZA: Informazioni importanti per un utilizzo sicuro del dispositivo.

IMPORTANTE: Istruzioni da seguire OBBLIGATORIAMENTE per completare un'operazione.

SUGGERIMENTO: Informazioni utili di ausilio nel completamento di un'attività.

NOTA: Informazioni aggiuntive per situazioni particolari.

Benvenuti

Complimenti per l'acquisto di EB1030/EB1031/EB1033. L'illustrazione sottostante mostra il contenuto della confezione del nuovo dispositivo. Contattare il rivenditore in caso di danni o smarrimento di uno degli articoli indicati di seguito.

Contenuto della confezione

EB1030/EB1031/EB1033	Piedistallo (opzionale)	Ripiano VESA con le viti (opzionale)
Ricevitore (opzionale)	Antenna	Adattatore mini jack - S/PDIF (EB1031/EB1033)
Telecomando (opzionale)	Adattatore AC	Cavo di alimentazione
Telecomando (opzionale)	Certificato di Garanzia	Guida Rapida

In caso di mancato o cattivo funzionamento del dispositivo o dei suoi componenti, in condizioni di normale e corretto utilizzo, durante il periodo di garanzia, consegnare il certificato di garanzia al Centro Assistenza ASUS per la sostituzione dei componenti difettosi.

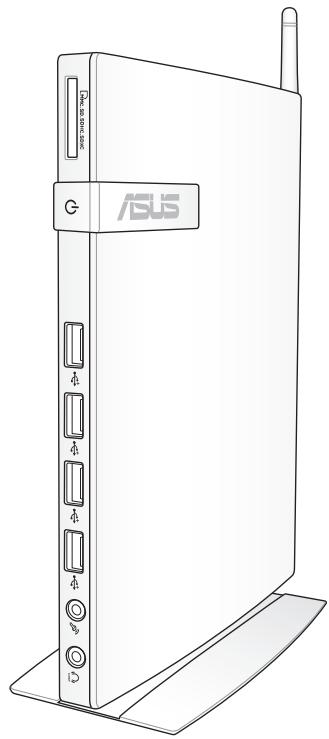

Lato frontale

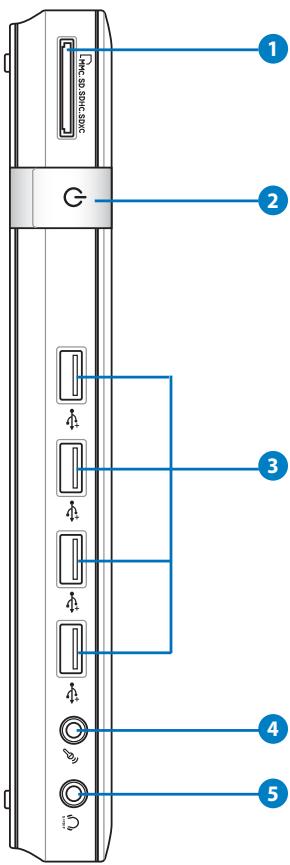

Fare riferimento alla figura sottostante per identificare i componenti su questo lato del sistema.

1 Lettore di schede di memoria

Il lettore di schede di memoria integrato è in grado di leggere le schede MMC/SD/SDHC utilizzate in dispositivi come fotocamere digitali, lettori MP3, telefoni cellulari e PDA.

Pulsante di accensione

Il pulsante di accensione consente di accendere e spegnere il sistema.

Porta USB

La porta USB (Universal Serial Bus) è compatibile con i dispositivi USB, come tastiere, dispositivi di puntamento, videocamere e dischi rigidi. USB consente a molti dispositivi di operare contemporaneamente sullo stesso computer, tramite periferiche che funzionano come hub o siti di collegamento aggiuntivi.

Jack microfono

Il jack per il microfono è stato progettato per collegare un microfono esterno, in occasione di videoconferenze, narrazioni vocali o semplici registrazioni audio.

Connettore combo uscita audio (S/PDIF Out) / cuffie

Il connettore per cuffie stereo è utilizzato per collegare il segnale audio in uscita del sistema con altoparlanti amplificati o cuffie. Inserire un cavo audio con mini jack da 3,5 mm per il trasferimento di audio analogico o digitale.

Per quanto riguarda l'uscita S/PDIF, collegare l'amplificatore mediante l'adattatore mini jack audio - S/PDIF (solo per EB1031/EB1033).

Lato Posteriore

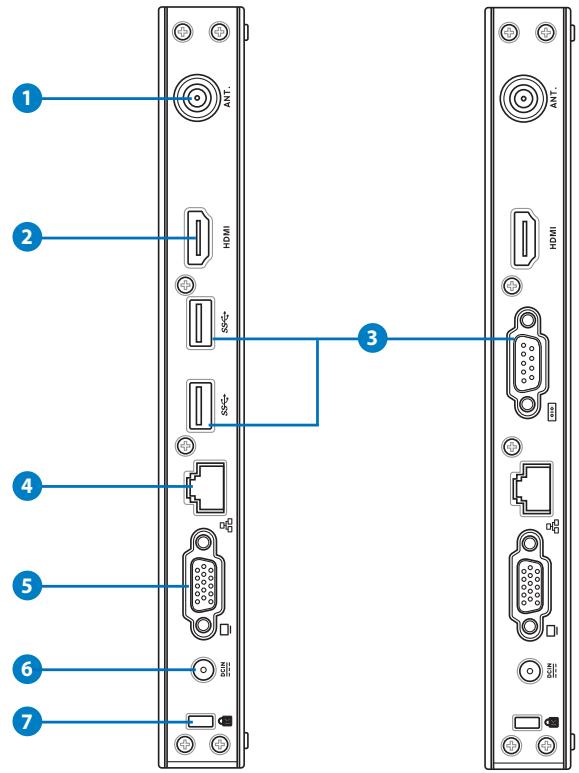

Riferirsi alla figura sottostante per identificare i componenti presenti su quel lato del sistema.

Questo jack è utilizzato per collegare l'antenna wireless in dotazione, in modo da migliorare la ricezione del segnale wireless.

L'antenna è installabile e removibile in funzione delle necessità. Per una migliore ricezione del segnale, quando si utilizza la funzione Wi-Fi, fissare l'antenna sul dispositivo.

2 Porta HDMI

La porta HDMI (High Definition Multimedia Interface) supporta dispositivi Full-HD, come un televisore o un monitor LCD, per la visualizzazione su uno schermo esterno di maggiori dimensioni.

3 Porta USB (3.0) (EB1031/EB1033)

La porta USB (Universal Serial Bus) è compatibile con i dispositivi USB, come tastiere, dispositivi di puntamento, videocamere e dischi rigidi. Lo standard USB consente a molti dispositivi di operare contemporaneamente su uno stesso computer, tramite periferiche che funzionano come hub o siti plug-in aggiuntivi.

Porta seriale (Porta COM) (EB1030)

La porta seriale D-sub a 9 pin supporta dispositivi seriali nativi, come tavolette grafiche, mouse o modem seriali.

4 Porta LAN

La porta RJ-45 LAN a 8 pin supporta un cavo standard Ethernet per la connessione alla rete locale.

5 Uscita Display (Monitor)

La porta monitor di tipo D-sub a 15-pin consente il collegamento di una periferica compatibile standard VGA, quale un monitor o un proiettore per la visualizzazione su un display esterno di maggiori dimensioni.

6 DCIN Ingresso Alimentazione (DC 19V)

L'adattatore in dotazione converte la corrente elettrica alternata di rete in corrente continua da utilizzare con questo jack. L'energia elettrica fornita attraverso quel jack alimenta EB1030/EB1031/EB1033. Per evitare danni al dispositivo, utilizzare sempre l'adattatore in dotazione.

Quando in uso, l'adattatore può diventare piuttosto caldo. Non coprirlo e tenerlo lontano dal corpo.

7 R Porta per Lucchetto Kensington®

La porta per lucchetto Kensington® consente di proteggere EB1030/EB1031/EB1033 con un lucchetto di sicurezza compatibile Kensington®. Questi lucchetti di sicurezza di solito sono provvisti di un cavo metallico ed impediscono al dispositivo di essere rimosso da una postazione fissa.

Installazione del Piedistallo (Opzionale)

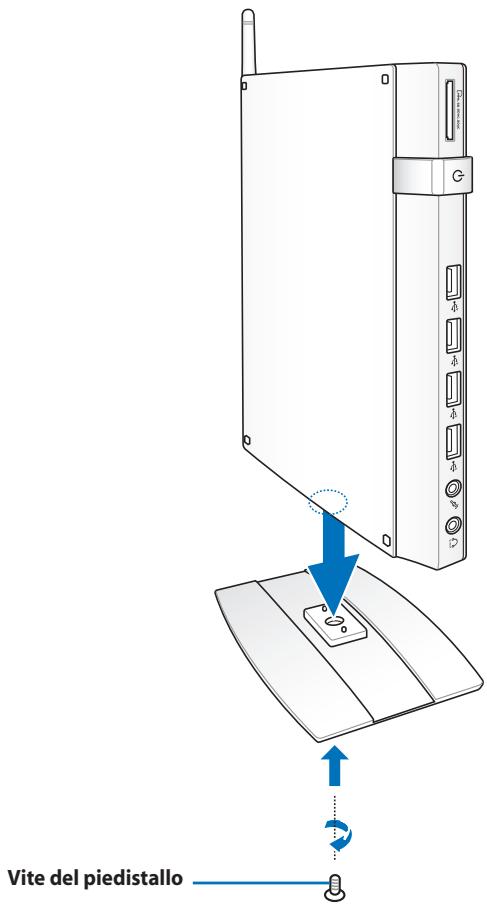

Installare EB1030/EB1031/EB1033 in posizione verticale sul piedistallo in dotazione.

A questo fine:

1. Individuare il foro per la vite sul lato inferiore del dispositivo.
2. Allineare la vite del piedistallo con il foro per la vite di EB1030/EB1031/EB1033, quindi fissare il piedistallo al dispositivo, facendo uso di una moneta.

Montaggio del PC su un Monitor (Opzionale)

È inoltre possibile installare EB1030/EB1031/EB1033 sul retro di un monitor.

A questo fine:

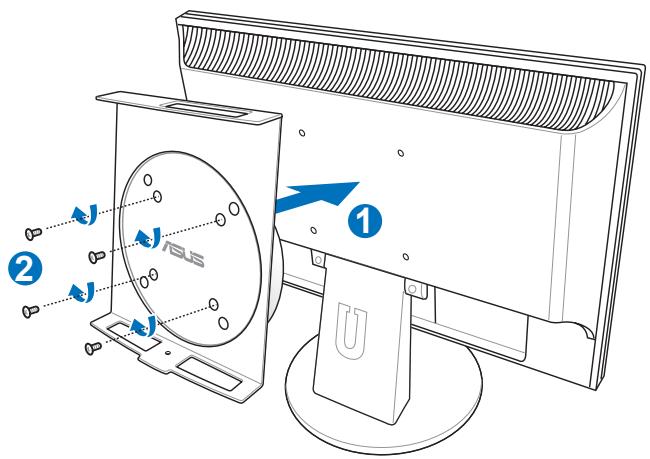

1. Fissare il ripiano per il montaggio VESA al monitor, mediante le quattro viti in dotazione.

Per l'installazione del ripiano per il montaggio VESA, il monitor deve essere conforme allo standard VESA75 o VESA100.

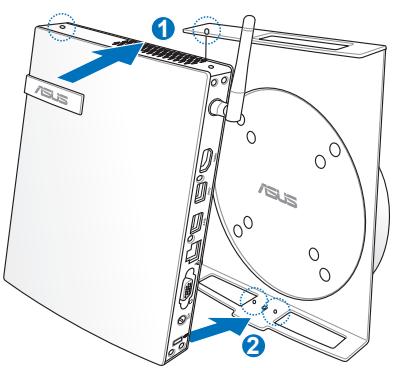

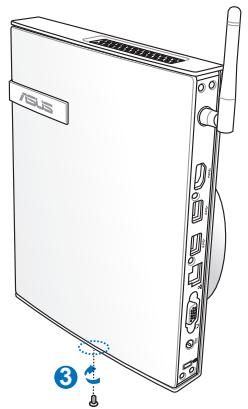

1. Collocare EB1030/EB1031/EB1033 sul supporto VESA, facendo attenzione al corretto allineamento, quando si fissa al ripiano per il montaggio dal lato inferiore, utilizzando la vite del piedistallo.

Quando si installa EB1030/EB1031/EB1033, assicurarsi che il marchio di fabbrica ASUS, presente sulla rotellina girevole del supporto VESA, resti sempre nella stessa posizione, in modo da consentire una corretta rotazione del dispositivo.

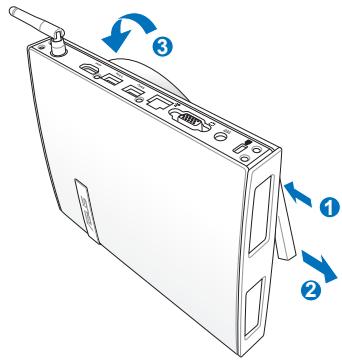

1. Il supporto VESA è stato progettato in modo tale da poter ruotare EB1030/EB1031/EB1033 e risultare utile per utilizzare le porte I/O anteriori e posteriori con l'angolazione più idonea. Per ruotare EB1030/EB1031/EB1033, quando è fissato al supporto, sbloccare la rotellina premendo la levetta sul lato inferiore del ripiano VESA. Quindi procedere con la rotazione del dispositivo, nella misura necessaria.

1. Quando il sistema è acceso, si consiglia di fissare la rotellina in posizione verticale.
2. Durante la rotazione della rotellina, fare attenzione ai cavi collegati al dispositivo. La rotellina è stata realizzata in modo da non ruotare più di 90° in senso orario/antiorario.

Installazione del PC

Prima di utilizzare EB1030/EB1031/EB1033, è necessario collegare le periferiche.

Connessione con un Display

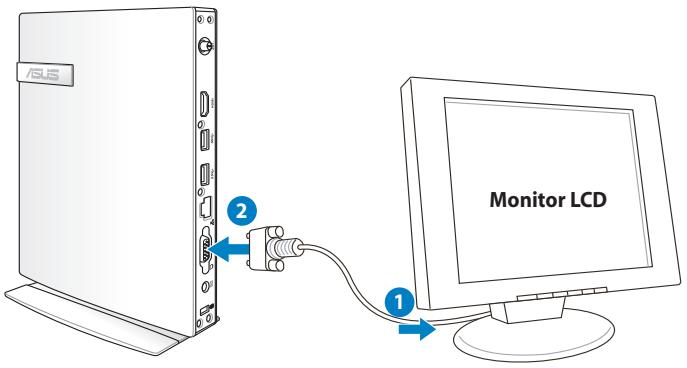

Collegare un'estremità del cavo VGA ad un monitor LCD (1) e l'altra estremità alla porta Uscita Display (Monitor) sul pannello posteriore del sistema (2).

Connessione con Dispositivi USB

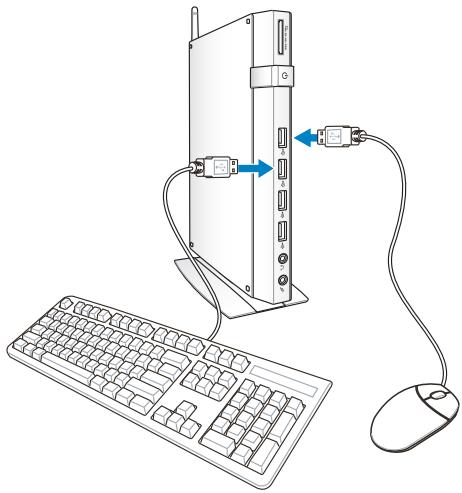

Collegare dispositivi USB, come tastiere con o senza cavo (a seconda della zona), mouse e stampanti, alle porte USB sul pannello posteriore del sistema.

Connessione con un Dispositivo di Rete

Connessione alla Rete Locale LAN

Collegare un'estremità del cavo di rete alla porta LAN sul pannello posteriore del sistema e l'altra estremità ad un hub o switch.

Connessione Wi-Fi tramite Antenna Wireless

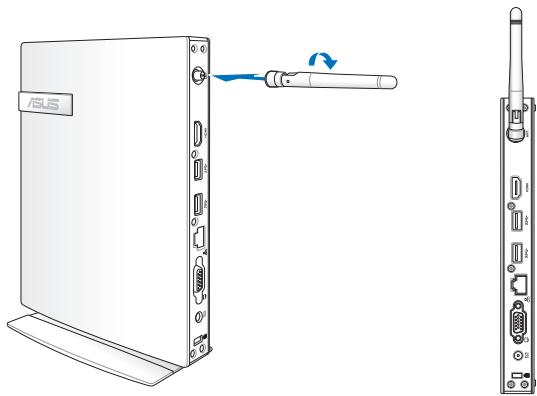

L'antenna senza fili (installabile e rimovibile, in funzione delle necessità) consente di migliorare la ricezione del segnale wireless. Per questo motivo, è consigliabile fissarla sul dispositivo ogni qualvolta si utilizza la funzione Wi-Fi.

Accensione del Sistema

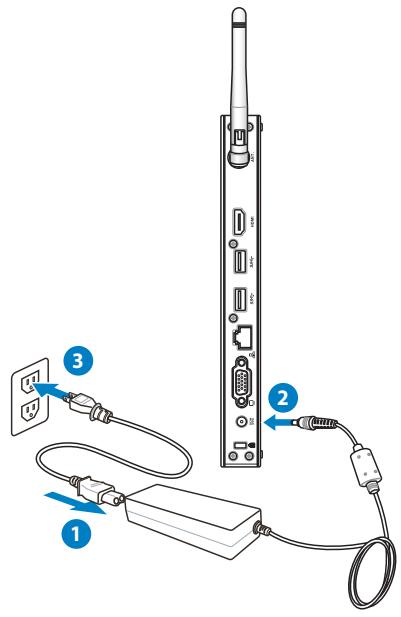

Collegare l'adattatore AC in dotazione al jack DC IN sul pannello posteriore del sistema, quindi premere il pulsante di accensione sul pannello frontale per accendere il sistema.

• Quando EB1030/EB1031/EB1033 non è in funzione, scollegare l'adattatore di corrente o disattivare la presa AC per ridurre i consumi.
• Regolare le opzioni di risparmio energetico nel pannello di controllo di Windows® per garantire che il dispositivo sia impostato in una modalità a basso consumo, mantenendo, al tempo stesso, una completa operatività.

Per accedere al BIOS, premere ripetutamente <F2> all'avvio.

Tutte le schermate di questa sezione sono puramente indicative. Le schermate effettive variano in base ai sistemi operativi. Per informazioni più aggiornate, visitare il sito ASUS all'indirizzo www.asus.com.

Configurazione Connessione Wireless

Per la connessione a una rete wireless, procedere come di seguito:

Per ragioni di sicurezza, NON collegarsi ad una rete non protetta. Altrimenti, le informazioni trasmesse senza crittografia potrebbero essere visibili ad altri.

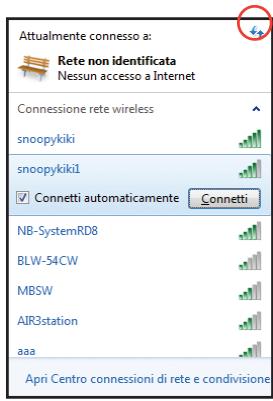

1. Cliccare sull'icona di rete wireless con la stella arancione nell'area di notifica di Windows®.
2. Selezionare dall'elenco il punto di accesso senza fili a cui collegarsi e cliccare Connetti per stabilire la connessione.

Se non si trova il punto di accesso, cliccare sull'icona Aggiorna nell'angolo superiore destro per cercare di nuovo nell'elenco.

1. In fase di connessione, potrebbe essere richiesto l'inserimento di una password.
2. La connessione appena stabilita viene visualizzata nell'elenco.
3. L'icona della rete wireless compare nell'area di notifica.

Configurazione Connessione via Cavo

Per stabilire una rete via cavo, procedere come di seguito:

Connessione di rete con IP dinamico / PPPoE:

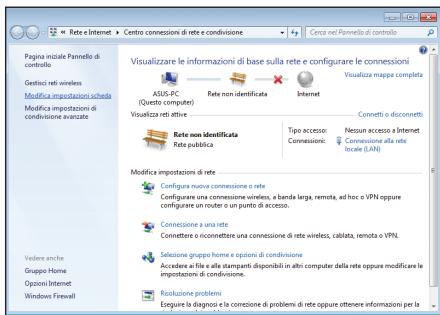

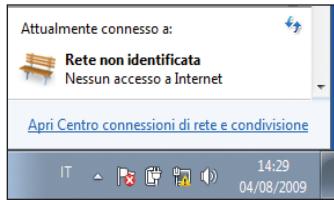

1. Cliccare sull'icona di rete con il triangolo di avvertenza di colore giallo nell'area di notifica di Windows® e selezionare Apri Centro connessioni di rete e condivisione.

1. Cliccare Modifica impostazioni scheda nel pannello blu sul lato sinistro.

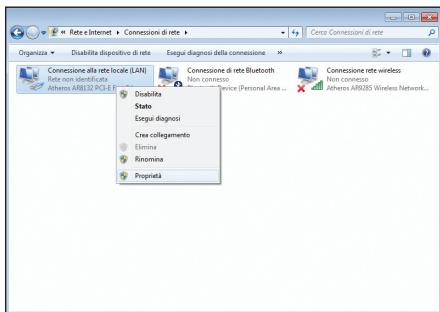

1. Con il tasto destro, cliccare su Connessione alla rete locale (LAN) e selezionare Proprietà.

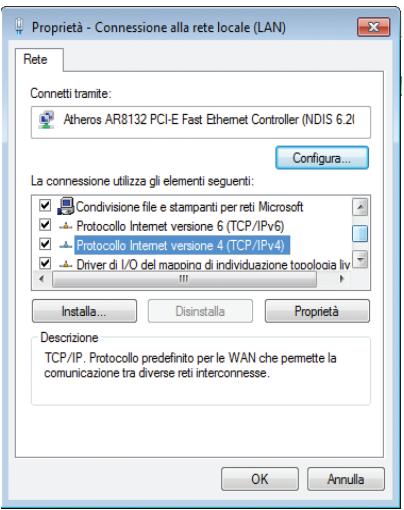

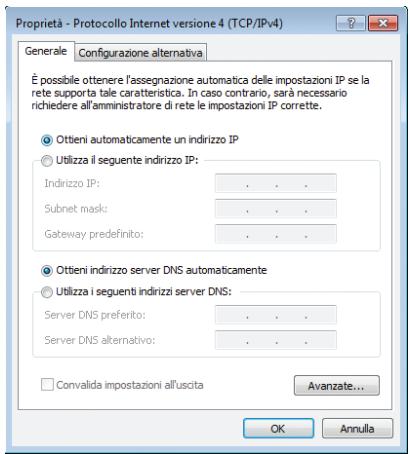

1. Selezionare Protocollo Internet Versione 4 (TCP/IPv4) e cliccare Proprietà.
2. Cliccare Ottieni automaticamente un indirizzo IP e poi premere OK.

(Se si utilizza PPPoE, continuare con la procedura di seguito):

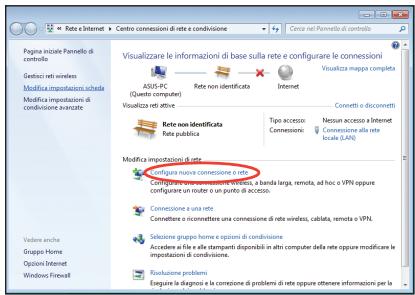

1. Ritornare a Centro connessioni di rete e condivisione e poi cliccare Configura nuova connessione o rete.

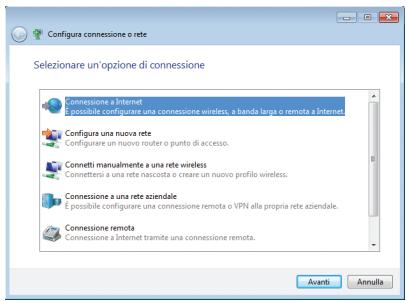

7. Selezionare Connessione a Internet e premere Avanti.

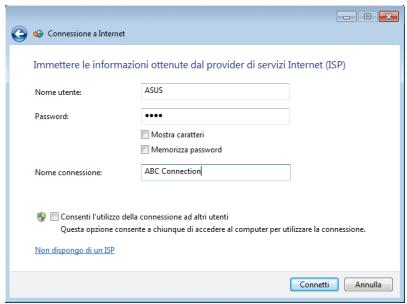

9. Inserire Nome Utente, Password e nome della Connessione. Premere Connetti.

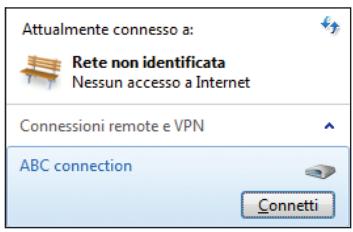

11. Cliccare sull'icona di rete nella barra delle applicazioni e cliccare sulla connessione appena creata.

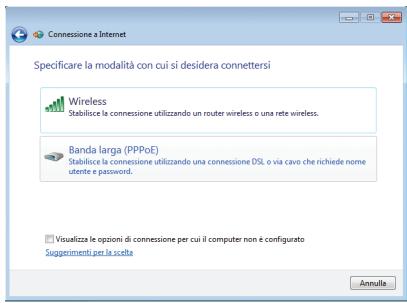

8. Selezionare Banda larga (PPPoE) e cliccare Avanti.

10. Cliccare Chiudi per terminare la configurazione.

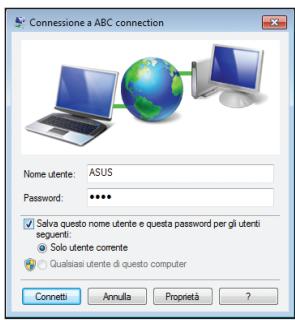

12. Inserire nome utente e password. Premere Connetti per collegarsi a Internet.

Connessione di rete con IP statico:

1. Ripetere i passaggi 1-4 del paragrafo Connessione di rete con IP dinamico / PPPoE per avviare la configurazione di rete dell'IP statico. 2. Cliccare Utilizza il seguente indirizzo IP.

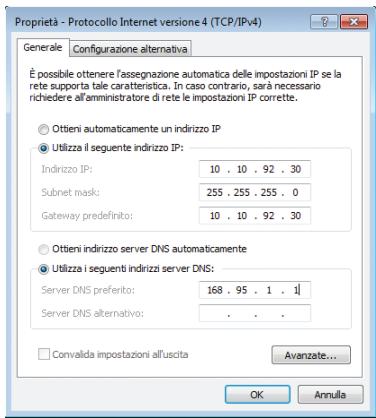

2. Inserire indirizzo IP, Subnet mask e Gateway, forniti dall'ISP (Internet Service Provider).
3. Se necessario, inserire l'indirizzo del server DNS preferito e l'indirizzo alternativo.
4. Dopo aver inserito tutti i valori necessari, premere OK per creare la connessione di rete.

ASUS Easy Update

ASUS Easy Update è un software che rileva e scarica automaticamente i più recenti BIOS, driver ed applicazioni per EB1030/EB1031/EB1033.

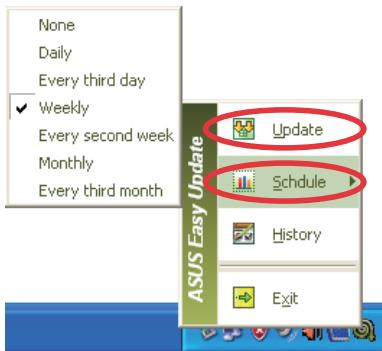

1. Dalla barra delle applicazioni di Windows®, cliccare con il tasto destro sull'icona ASUS Easy Update.
2. Selezionare Schedule (Pianifica) per impostare l'intervallo di tempo per l'aggiornamento del sistema.
3. Selezionare Update (Aggiorna) per attivare l'aggiornamento.

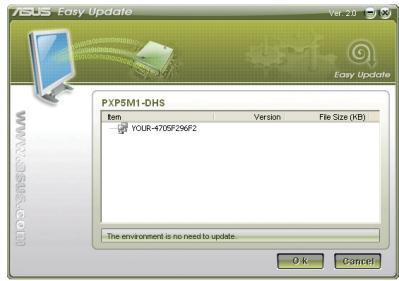

1. Cliccare OK per visualizzare gli elementi da scaricare.

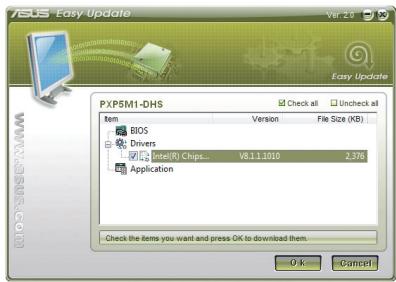

1. Selezionare gli elementi da scaricare e poi cliccare OK.

Tramite Partizione di Ripristino

La Partizione di Ripristino contiene un'immagine del sistema operativo, i driver e le utilità installate nel sistema dal fabbricante, offrendo una soluzione completa per riportare rapidamente il software del sistema allo stato operativo originario, purché il disco rigido sia in buone condizioni. Prima di servirsi della Partizione di Ripristino, copiare i file dati (per es. file PST di Outlook) su un dispositivo USB o su un disco di rete e registrare le impostazioni di configurazione personalizzate (per es. impostazioni di rete).

Ripristino del Sistema Operativo sulla Partizione Predefinita (Ripristino con F9)

1. Premere [F9] in fase di caricamento iniziale.
2. Quando compare, selezionare Windows setup [EMS Enabled] e premere [Enter].
3. Selezionare la lingua e premere Next.
4. Selezionare Recover the OS to the Default Partition e premere Next.
5. Sarà visualizzata la partizione predefinita. Premere Next.
6. I dati sulla partizione predefinita saranno cancellati. Cliccare Recover per avviare il ripristino del sistema.

Tutti i dati contenuti nella partizione selezionata andranno persi. Prima dell'operazione, assicurarsi di aver eseguito una copia di riserva dei documenti importanti.

1. Al termine del ripristino, cliccare Reboot per riavviare il sistema.

Copia di Riserva delle Impostazioni Predefinite su Unità USB (Backup con F9)

1. Ripetere i passaggi 1—3 del paragrafo precedente.
2. Selezionare Backup the Factory Environment to a USB Drive e premere Next.
3. Per avviare il processo di backup delle impostazioni predefinite, collegare a EB1030/EB1031/EB1033 un dispositivo di archiviazione USB.

Il dispositivo di archiviazione USB collegato deve essere di dimensioni superiori a 20GB. Le dimensioni possono variare in base al modello.

1. Se più di un dispositivo di archiviazione USB è collegato a EB1030/EB1031/EB1033, selezionare quello prescelto e premere Next.

Se nel dispositivo di archiviazione USB selezionato esiste più di una partizione di dimensioni adatte (per es. una partizione utilizzata in precedenza come partizione di backup), sarà automaticamente visualizzata dal sistema e riutilizzata a scopi di backup.

1. A seconda della situazione di cui al passaggio precedente, saranno cancellati i dati contenuti nel dispositivo di archiviazione USB o nella partizione selezionata. Premere Backup per avviare il processo di backup.

Tutti i dati contenuti nel dispositivo di archiviazione USB o nella partizione selezionata andranno persi. Prima dell'operazione, assicurarsi di aver eseguito una copia di riserva dei documenti importanti.

1. Al termine del processo di backup della partizione predefinita, cliccare Reboot per riavviare il sistema.

Utilizzo di un Dispositivo di Archiviazione USB (Ripristino via USB)

Quando si verifica un crash della Partizione di Ripristino del sistema, utilizzare un dispositivo di archiviazione USB per ripristinare la partizione predefinita o le impostazioni predefinite del sistema nell'intero disco rigido.

1. Collegare il dispositivo di archiviazione USB dove eseguire la copia di riserva delle impostazioni predefinite.
2. Premere <F8> e apparirà la schermata Please select boot device. Selezionare USB:XXXXX per eseguire l'avvio dal dispositivo di archiviazione USB collegato.
3. Selezionare la lingua e premere Next.
4. Selezionare Restore e premere Next.
5. Selezionare un'operazione e premere Next. Le opzioni sono le seguenti:

Selezionare questa opzione se si desidera semplicemente ripristinare il sistema operativo sulla partizione predefinita. Questa opzione eliminerà tutti i dati contenuti nella partizione di sistema "C", senza modificare la partizione "D".

Dopo aver premuto Next, verrà visualizzata la partizione predefinita. Premere di nuovo Next.

Ripristino dell'intero disco rigido

Selezionare questa opzione per ripristinare le impostazioni predefinite di EB1030/EB1031/EB1033. Questa opzione eliminerà tutti i dati contenuti nel disco rigido e creerà una nuova partizione di sistema come disco "C", una partizione vuota come disco "D" ed una Partizione di Ripristino.

1. I dati contenuti nella partizione predefinita o nell'intero disco rigido saranno cancellati, in base all'opzione selezionata al punto precedente. Premere Restore per avviare l'operazione.
2. Al termine del ripristino, cliccare su Reboot per riavviare il sistema.

Contatti ASUS

ASUSTeK COMPUTER INC.

Indirizzo: 15 Li-Te Road, Peitou, Taipei, Taiwan 11259

Telefono: [phone]

Fax: [phone]

E-mail: [e-mail]

Indirizzo: Strada Statale Padana Superiore, 28

20063 Cernusco sul Naviglio (MI)

Telefono Notebook/Eee: 199400089*

Altri Prodotti 199400059*

Sito web www.asus.it

*Per chiamare da reti fisse Telecom Italia e Colt, il costo è di 0,12 euro al minuto IVA inclusa e la durata massima della telefonata non dovrà essere superiore a 120 minuti; per le chiamate da cellulare, il costo dipende dal vostro operatore di accesso.

EB1030/ EB1031/ EB1033 Gebruikershandleiding

DU6785

Eerste editie

Februari 2012

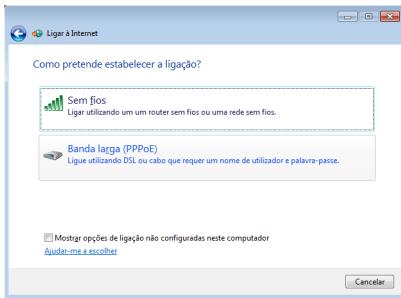

8. Selezione Banda larga (PPPoE) e clic su Avanti.
