MANUAL DE USUARIO BRIGGS & STRATTON PRO 6500 BRIGGS & STRATTON

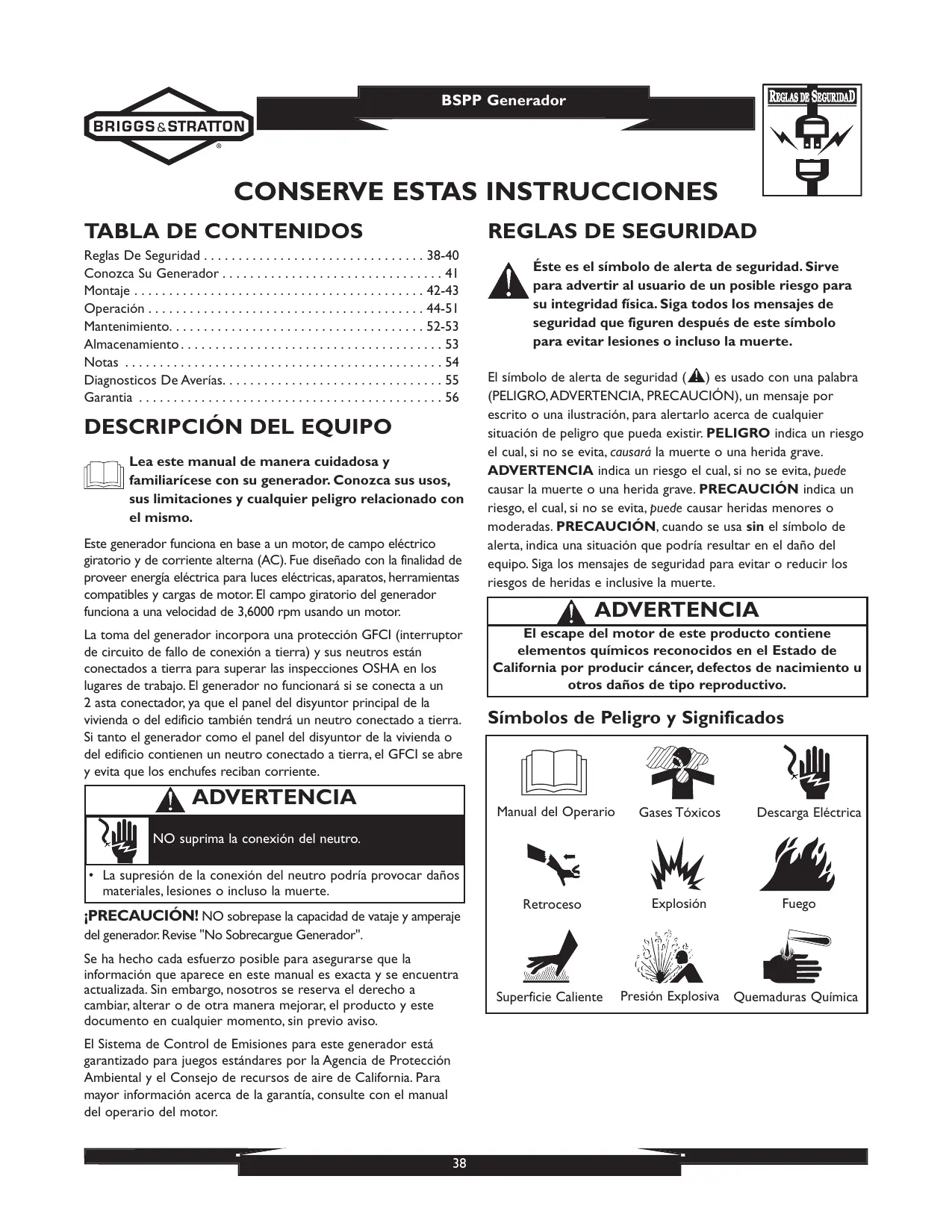

CONSERVE ESTAS INSTRUCCIONES

TABLA DE CONTENIDOS

REGLAS DE SEGURIDAD

• Reglas De Seguridad p. 38
• -40 Conozca Su Generador p. 41
• Montaje p. 42
• -43 Operación p. 44
• -51 Mantenimiento p. 52
• -53 Almacenamiento p. 53
• Notas p. 54
• Diagnosticos De Averías p. 55
• Garantia p. 56

DESCRIPCIÓN DEL EQUIPO

Lea este manual de manera cuidadosa y familiarícese con su generador. Conozca sus usos, sus limitaciones y cualquier peligro relacionado con el mismo. Este generador funciona en base a un motor, de campo eléctrico giratorio y de corriente alterna (AC). Fue diseñado con la finalidad de proveer energía eléctrica para luces eléctricas, aparatos, herramientas compatibles y cargas de motor. El campo giratorio del generador funciona a una velocidad de 3,6000 rpm usando un motor. La toma del generador incorpora una protección GFCI (interruptor de circuito de fallo de conexión a tierra) y sus neutros están conectados a tierra para superar las inspecciones OSHA en los lugares de trabajo. El generador no funcionará si se conecta a un 2 asta conectador, ya que el panel del disyuntor principal de la vivienda o del edificio también tendrá un neutro conectado a tierra. Si tanto el generador como el panel del disyuntor de la vivienda o del edificio contienen un neutro conectado a tierra, el GFCI se abre y evita que los enchufes reciban corriente. ADVERTENCIA Éste es el símbolo de alerta de seguridad. Sirve para advertir al usuario de un posible riesgo para su integridad física. Siga todos los mensajes de seguridad que figuren después de este símbolo para evitar lesiones o incluso la muerte. El símbolo de alerta de seguridad ( ) es usado con una palabra (PELIGRO, ADVERTENCIA, PRECAUCIÓN), un mensaje por escrito o una ilustración, para alertarlo acerca de cualquier situación de peligro que pueda existir. PELIGRO indica un riesgo el cual, si no se evita, causará la muerte o una herida grave. ADVERTENCIA indica un riesgo el cual, si no se evita, puede causar la muerte o una herida grave. PRECAUCIÓN indica un riesgo, el cual, si no se evita, puede causar heridas menores o moderadas. PRECAUCIÓN, cuando se usa sin el símbolo de alerta, indica una situación que podría resultar en el daño del equipo. Siga los mensajes de seguridad para evitar o reducir los riesgos de heridas e inclusive la muerte. ADVERTENCIA El escape del motor de este producto contiene elementos químicos reconocidos en el Estado de California por producir cáncer, defectos de nacimiento u otros daños de tipo reproductivo. Símbolos de Peligro y Significados Manual del Operario Gases Tóxicos Retroceso Explosión Descarga Eléctrica NO suprima la conexión del neutro.

• La supresión de la conexión del neutro podría provocar daños materiales, lesiones o incluso la muerte. ¡PRECAUCIÓN! NO sobrepase la capacidad de vataje y amperaje Fuego del generador. Revise "No Sobrecargue Generador". Se ha hecho cada esfuerzo posible para asegurarse que la información que aparece en este manual es exacta y se encuentra actualizada. Sin embargo, nosotros se reserva el derecho a cambiar, alterar o de otra manera mejorar, el producto y este documento en cualquier momento, sin previo aviso. El Sistema de Control de Emisiones para este generador está garantizado para juegos estándares por la Agencia de Protección Ambiental y el Consejo de recursos de aire de California. Para mayor información acerca de la garantía, consulte con el manual del operario del motor.

Superficie Caliente Presión Explosiva Quemaduras Química BSPP Generador ADVERTENCIA PELIGRO Las baterías almacenadas producen hidrógeno explosivo mientras estén siendo recargadas. El hidrógeno puede permanecer cerca de la batería por un periodo largo de tiempo, después que la batería haya sido recargada. Una pequeña chispa puede encender el hidrógeno y causar una explosión. Usted puede quedar ciego o sufrir heridas muy graves. El fluido de electrolito de la batería contiene ácido y es extremadamente cáustico. El contacto con el fluido de la batería puede causar quemaduras químicas severas.

• NO permita ninguna llama abierta, chispa, calor, o encienda un cigarrillo durante y por varios minutos después de haber recargado la batería.
• Lleve puestos las gafas protectoras, delantal y guantes de goma. La combustible y sus vapores son extremadamente inflamables y explosivos. El fuego o una explosión pueden causar quemaduras severas e inclusive la muerte. CUANDO AÑADA COMBUSTIBLE O VACÍE EL DEPÓSITO
• Apague el generador (posición OFF) y déjelo enfriar al menos por 2 minutos antes de remover la tapa de la combustible. Afloje la tapa lentamente para dejar que la presión salga del tanque.
• Llene o vacíe el depósito de combustible a la intemperie.
• NO llene demasiado el tanque. Permita al menos espacio para la expansión del combustible.
• Si se ha derramado combustible, espere a que se evapore antes de arrancar el motor.
• Mantenga la combustible alejada de chispas, llamas abiertas, pilotos, calor y otras fuentes de ignición.
• NO encienda un cigarrillo o fume.

CUANDO PONGA EN FUNCIONAMIENTO EL

• Compruebe que la bujía, el silenciador, el tapón del depósito de combustible y el filtro de aire están instalados.
• NO arranque el motor sin la bujía instalada.

CUANDO OPERE EL EQUIPO

• NO incline el motor o el equipo, de tal manera que la combustible se pueda derramar.
• Este generador no es apto para el uso en equipos móviles ni en aplicaciones marinas.

CUANDO TRANSPORTE O REPARE EL EQUIPO

• Transporte o repare el equipo con el tanque de combustible vacío, o con la válvula para apagar el combustible, apagada (posición OFF).
• Desconecte el cable de la bujía. CUANDO ALMACENE O GUARDE EL EQUIPO CON

COMBUSTIBLE EN EL TANQUE

• Almacene alejado de calderas, estufas, calentadores de agua, secadoras de ropa u otros aparatos electrodomésticos que posean pilotos u otras fuentes de ignición, porque ellos pueden encender los vapores de la combustible. ADVERTENCIA Al generador funcionar, se produce monóxido de carbono, un gas inodoro y venenoso. El respirar el monóxido de carbono, producirá náusea, desmayo o la muerte. ADVERTENCIA

• Opere el generador SOLAMENTE al aire libre.
• Instale una alarma de monóxido de carbono con batería cerca de los dormitorios.

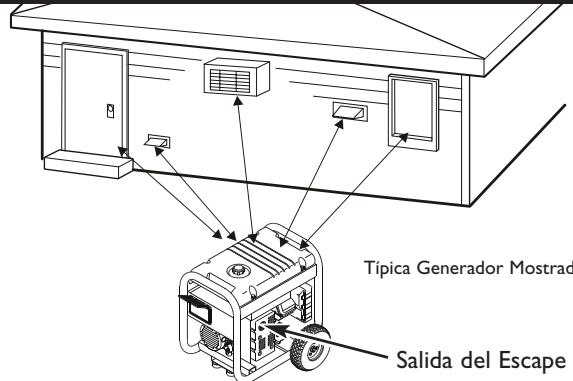

• Asegúrese de que los gases de escape no puedan entrar por ventanas, puertas, tomas de aire de ventilación u otras aberturas en un espacio cerrado en el que puedan acumularse.
• NO opere el generador dentro de un edificio o lugar cerrado (aunque haya puertas o ventanas abiertas), incluyendo el compartimiento del generador en un vehículo recreativo o RV.

• Este generador no cumple la norma 33CFR-183 del cuerpo de guardacostas de EE.UU. y no debe utilizarse en aplicaciones marinas.
• El uso de un generador no homologado por cuerpo de guardacostas de EE.UU. puede provocar lesiones y daños materiales. BSPP Generador ADVERTENCIA Los generadores producen un voltaje muy poderoso. Si no aísla el generador de utilidades de energía, puede hacer que los trabajadores de electricidad sufran heridas graves e inclusive la muerte, debido a la retroalimentación de la energía eléctrica.
• Cuando use un generador como poder de energía auxiliar, notifique a la compañía de utilidades. Use el equipo de transferencia aprobado para aislar el generador de otra utilidad eléctrica.
• Use un interruptor para la falla del circuito de tierra (GFCI) en cualquier área bastante húmeda o que sea altamente conductiva, tales como terrazas de metal o trabajo hecho con acero.
• NO toque los alambres pelados o receptáculos.
• NO use un generador con cables eléctricos que estén malgastados, rotos, pelados o dañados de cualquier forma.
• NO opere el generador bajo la lluvia.
• NO maneje el generador o cables eléctricos mientras esté parado en agua, descalzo o cuando las manos y los pies estén mojados.
• NO permita que personas descalificadas o niños operen o sirvan al generador. ADVERTENCIA ADVERTENCIA Chispear involuntario puede tener como resultado el fuego o el golpe eléctrico. CUANDO AJUSTE O HAGA REPARACIONES A SU GENERADOR
• Siempre desconecte el alambre de la bujía y colóquelo donde no pueda entrar en contacto con la bujía. CUANDO PRUEBE LA BUJÍA DEL MOTOR
• Utilice un comprobador de bujías homologado.
• NO comprueba la chispa sin la bujía instalada. PRECAUCIÓN Las velocidades de operación en exceso, aumentan los riesgos de heridas y daños al generador. Las velocidades bajan en exceso, imponen una carga muy pesada.
• NO cambie ninguna velocidad determinada. El generador suministra una frecuencia y un voltaje calificado cuando funciona a una velocidad determinada.
• NO modifique al generador en ninguna forma. El rápido repliegue del cable del arrancador (retroceso) impedirá que el usuario suelte el cable a tiempo y tirará de su mano y brazo hacia el motor. Como resultado, podrían producirse fracturas, contusiones o esguinces. PRECAUCIÓN

• Cuando arranque el motor, tire lentamente del cable hasta sentir una resistencia y, a continuación, tire rápidamente de él para evitar su retroceso.
• NUNCA arranque o pare el motor cuando haya aparatos eléctricos conectados y en funcionamiento. ADVERTENCIA Los motores al funcionar producen calor. La temperatura del silenciador y de las áreas cercanas puede alcanzar o pasar los 150ºF (65ºC). Quemaduras severas pueden ocurrir al hacer contacto. Los gases y el calor de escape pueden inflamar los materiales combustibles y las estructuras o dañar el depósito de combustible y provocar un incendio. El sobrepasar la capacidad del amperaje y vataje del generador, puede dañar al generador y los aparatos eléctricos conectados al mismo.
• Vea "No sobrecargue generador".
• Encienda su generador y deje que el motor se estabilice antes de conectar las cargas eléctricas.
• Conecte las cargas eléctricas en la posición de apagado (OFF), luego encienda (ON) para su operación.
• Apague (OFF) las cargas eléctricas y desconéctelas del generador antes de parar el generador. PRECAUCIÓN El tratamiento inadecuado del generador puede dañarlo y acortar su vida productiva.

• NO toque las superficies calientes y evite los gases del escape a alta temperatura.
• Permita que el equipo se enfríe antes de tocarlo.
• Deje un espacio mínimo de 152 cm (5 pies) alrededor del generador, incluida la parte superior.
• El Código de Normativa Federal (CFR,Título 36: Parques, Bosques y Propiedad Pública) obliga a instalar una pantalla apagachispas en los equipos con motor de combustión interno y a mantenerla en buenas condiciones de funcionamiento, conforme a la norma 5100-1C (o posterior) del Servicio Forestal de la USDA. En el Estado de California, la ley exige el uso de una pantalla apagachispas (Sección 4442 del Código de Recursos Públicos de California). En otros estados puede haber leyes similares en vigor.

• Use el generador solamente con la finalidad para el cual fue diseñado.
• Si usted tiene alguna pregunta acerca de las finalidades de uso del generador, pregúntele a su concesionario o llamada a 1-800-743-4115.
• Opere el generador solamente en superficies niveladas.
• NO exponga al generador a una humedad excesiva, polvo, suciedad o vapores corrosivos.
• NO inserte cualquier objeto a través de las ranuras de enfriamiento.
• Si los aparatos conectados se sobrecalientan, apáguelos y desconéctelos del generador.
• Apague el generador si: -Se pierde la salida eléctrica; -El equipo produce chispas, humo o emite llamas; -La unidad vibra de una manera excesiva. BSPP Generador

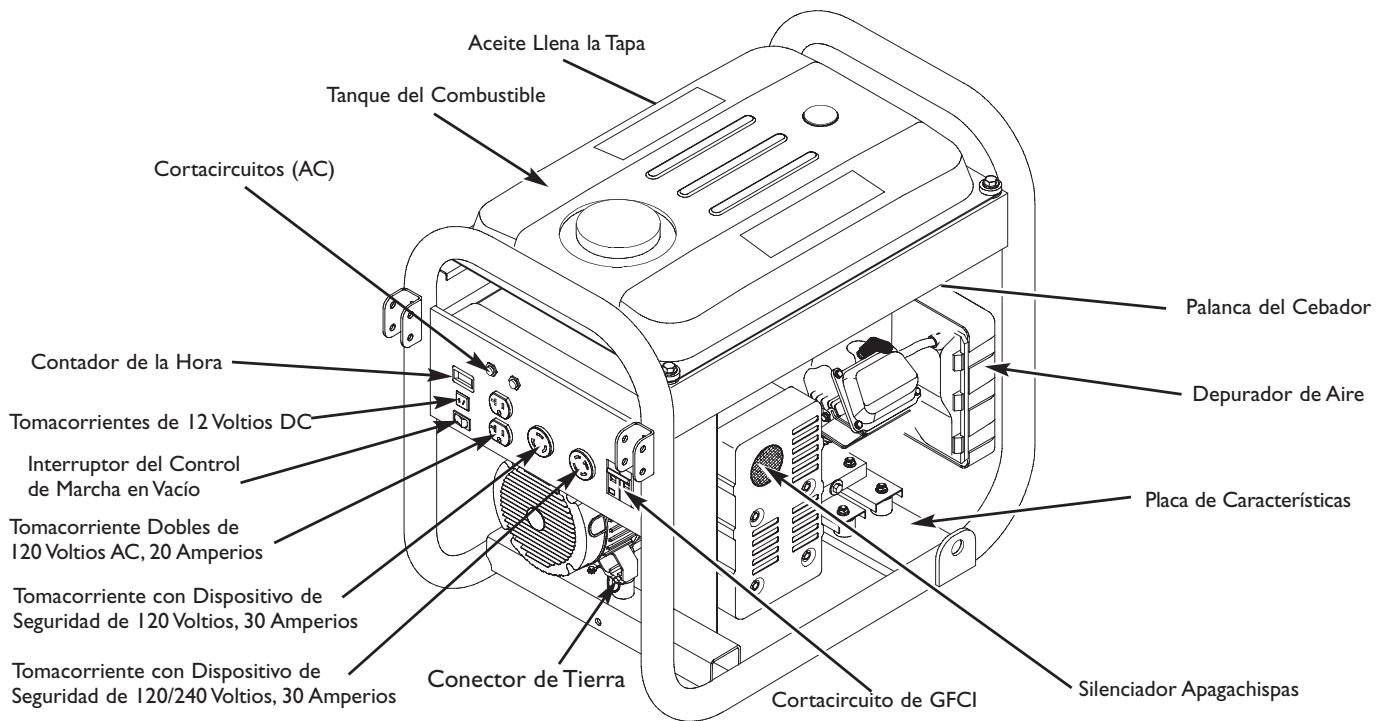

CONOZCA SU GENERADOR

LEA ESTE MANUAL DEL OPERARIO Y LAS REGLAS DE SEGURIDAD ANTES DE OPERAR SU GENERADOR. Compare las ilustraciones con su Generador para familiarizarse con las ubicaciones de los diferentes controles y ajustes. Conserve este manual para referencias futuras. Aceite Llena la Tapa Tanque del Combustible Cortacircuitos (AC) Palanca del Cebador Contador de la Hora Depurador de Aire Tomacorrientes de 12 Voltios DC Interruptor del Control de Marcha en Vacío Placa de Características Tomacorriente Dobles de 120 Voltios AC, 20 Amperios Tomacorriente con Dispositivo de Seguridad de 120 Voltios, 30 Amperios Tomacorriente con Dispositivo de Seguridad de 120/240 Voltios, 30 Amperios Conector de Tierra Aceite llena — Agrega motor aceite aquí. Conector de Tierra – Consulte con el organismo responsable de la normativa vigente de conexión a tierra. Contador de la Hora – Muestra y registra las horas que ha funcionado su generador (hasta 9,999.9). Cortacircuitos (AC) - Cada tomacorriente posee un cortacircuito para proteger el generador contra sobrecargas eléctricas. Los cortacircuitos son del tipo "oprimir para reposicionar". Cortacircuito de GFCI — El cortacircuito de GFCI es proporcionado para proteger contra el defecto eléctrico del suelo y proteger el generador contra sobrecargas eléctricas. Depurador de Aire — Filtra el aire de entrada a medida que penetra en el motor. Interruptor del Control de Marcha en Vacío – El control de marcha en vacío hace funcionar el motor a velocidades normales (altas) cuando existe una carga presente y hace funcionar el motor a velocidades de marcha en vacío (bajas) cuando no existen cargas presentes. Esta característica mejora el ahorro de combustible, prolonga la vida del motor y disminuye el ruido del motor. Palanca del Cebador — Usada cuando se está dando arranque a un motor frío. Placa de Características — Proporciona el modelo, revisión y el número de serie de generador.Tenga por favor estos prontamente disponible cuándo llamar para la ayuda.

Silenciador Apagachispas Silenciador Apagachispas — El silenciador disminuye el ruido del motor y está equipado con una pantalla apagachispas. Tanque del Combustible — El tanque tiene una capacidad de 7 galones americanos de gasolina sin contenido de plomo. Tomacorriente GFCI Dobles de 120 Voltios AC, 20 Amp — Pueden ser utilizados para suministrar alimentación eléctrica para el funcionamiento de cargas del motor, herramientas, aparatos especiales e iluminación eléctrica de 120 Voltios AC a 20 Amperios, monofásica de 60 Hz. Tomacorriente con Dispositivo de Seguridad de 120 Voltios, 30 Amp — Puede ser utilizado para suministrar alimentación eléctrica para el funcionamiento de cargas del motor, herramientas, aparatos especiales e iluminación eléctrica de 120 Voltios AC a 30 Amperios, monofásica de 60 Hz. Tomacorriente con Dispositivo de Seguridad de 120/240 Voltios, 30 Amp — Puede ser utilizado para suministrar alimentación eléctrica para el funcionamiento de cargas del motor, herramientas, aparatos especiales e iluminación eléctrica de 120 y/o 240 Voltios AC a 30 Amperios, monofásica de 60 Hz. Tomacorrientes de 12 Voltios DC – Este tomacorriente le permite recargar baterías tipo servicio o automotriz de 12 Voltios o batería de almacenamiento tipo servicio utilizando los cables para cargar baterías. BSPP Generador MONTAJE

Manual del operario del motor Su generador requiere de ciertos procedimientos de montaje y solo estará listo para ser utilizado después de haberle suministrado servicio con el combustible y aceite recomendados.

Cables de carga de la batería

Enchufes de 30 Amperios

Juego de Ruedas Si usted tiene problemas con el montaje de su generador, por favor llame a la línea de ayuda para generadores al 1-800-743-4115. Si cualquier parte falta o está dañada, llame a la Línea de Ayuda del Generador al 1-800-743-4115. Desembalaje del Generador Instale el Juego de Ruedas

Coloque la caja de cartón en una superficie rígida y plana. Este Juego de Ruedas no ha sido diseñado para ser usado en la carretera.

Saque todo el contenido de la caja de cartón, a excepción del generador. Necesitará las siguientes herramientas para instalar estos componentes:

Abra completamente la caja de cartón cortando cada una de sus esquinas de arriba abajo.

Mantenga el generador sobre el cartón para instalar el juego de ruedas.

Contenido de la Caja Llave de 7/16" y 13 mm Llave de cubo de 13 mm y 7/16” Alicates Gafas de seguridad

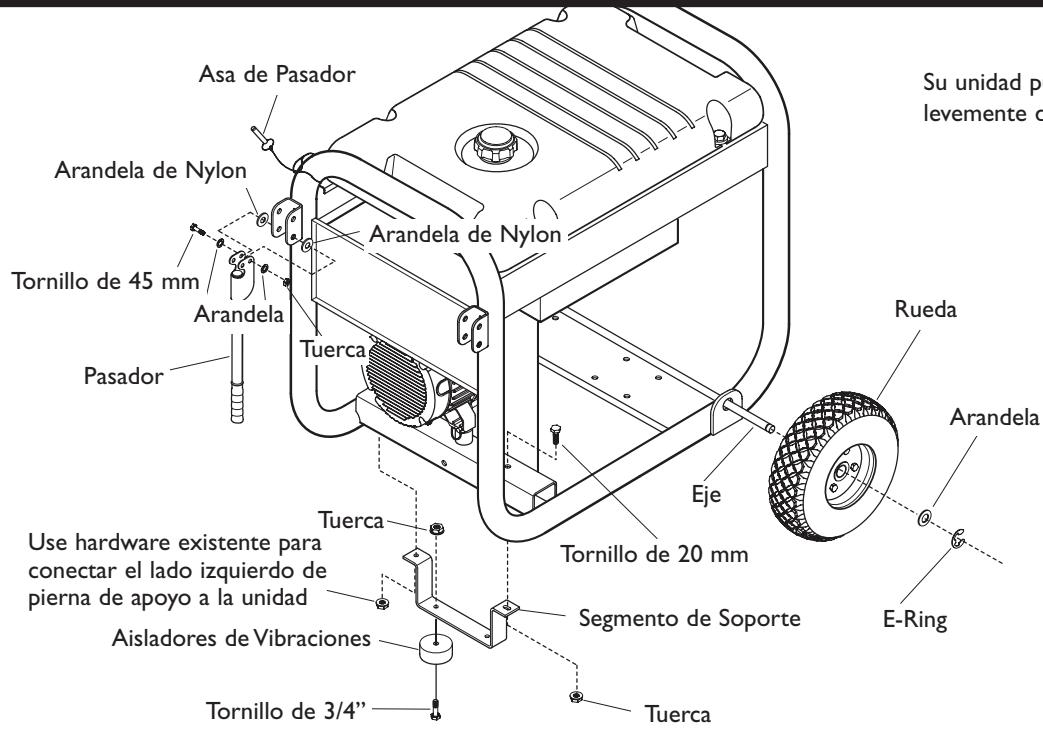

Unidad Principal Consulte la Figura 29 e instale el juego de ruedas conforme a las instrucciones siguientes:

1. Dele la vuelta al generador de forma que el motor quede

2. Introduzca el eje a través de los dos soportes de montaje.

Manual del operario Revise todo el contenido comparándolo con la lista a continuación: Coloque una rueda en cada extremo, con la válvula de aire hacia el exterior. Figura 29 — Instale el Juego de Ruedas Asa de Pasador Su unidad puede variar levemente de que mostrado aquí Pasador Arandela Eje Tuerca Use hardware existente para conectar el lado izquierdo de pierna de apoyo a la unidad Tornillo de 20 mm Segmento de Soporte Aisladores de Vibraciones Tornillo de 3/4” Tuerca

E-Ring BSPP Generador

Introduzca una arandela por el eje y coloque una anilla en “e” en la ranura del eje.

Para ello, apriete con unos alicates desde la parte superior de la anilla en “e” hacia la parte inferior del eje. PRECAUCIÓN Las anillas en “e” pueden provocar lesiones oculares. Las anillas en “e” pueden salir disparadas durante el montaje o el desmontaje.

• Utilice siempre protección ocular para montar o desmontar anillas en “e”.

Repita los pasos del 3 al 5 para asegurar la segunda rueda.

Fije los bloques amortiguadores de vibraciones a la pata de apoyo con tornillos de cabeza 1/4-20 x 1" y tuercas 1/4-20.

Dele la vuelta al generador de forma que el lado del motor quede abajo.

Quite el hardware existente del monte izquierdo de la vibración de la unidad con 13mm llave inglesa. Use el mismo hardware para conectar la pierna de apoyo. NOTA: Verifique el aceite del motor de manera frecuente cuando éste se esfuerce demasiado. Consulte el manual del operario del motor para conocer cuáles son las recomendaciones al respecto. NOTA: El campo giratorio del alternador se encuentra en un cojinete pre-lubricado y sellado que no requiere lubricación adicional por la vida útil del cojinete. Agregue Combustible NOTA: Este motor está certificado para funcionar con gasolina. Sistema de control de emisiones de gases de escape: EM (Modificaciones del motor). ADVERTENCIA

10. Monte el otro lado de la pata de apoyo con un tornillo de

cabeza M8 x 20 mm y una tuerca M8. La combustible y sus vapores son extremadamente inflamables y explosivos. El fuego o una explosión pueden causar quemaduras severas e inclusive la muerte.

CUANDO AÑADA COMBUSTIBLE

11. Fije las asas a los soportes del bastidor del generador con

tornillos de cabeza M8 x 45 mm, arandelas planas, arandelas de nylon y tuercas M8, como se muestra en la Figura 27. NOTA: Asegúrese de instalar las arandelas de nylon entre los soportes de las asas del bastidor del generador y los soportes del conjunto del asa.

12. Vuelva a colocar el generador en la posición normal de

funcionamiento (apoyado en las ruedas y la pata de apoyo).

13. Enganche los pasadores de las asas al bastidor del generador

como se muestra en la Figura 29. Levante las asas e inserte pasadores para mover el generador.

• Apague el generador (posición OFF) y déjelo enfriar al menos por 2 minutos antes de remover la tapa de la combustible. Afloje la tapa lentamente para dejar que la presión salga del tanque.
• Llene el depósito de combustible a la intemperie.
• NO llene demasiado el tanque. Permita al menos espacio para la expansión del combustible.
• Si se ha derramado combustible, espere a que se evapore antes de arrancar el motor.
• Mantenga la combustible alejada de chispas, llamas abiertas, pilotos, calor y otras fuentes de ignición.
• NO encienda un cigarrillo o fume.

14. Verifique que todas las piezas estén apretadas y las llantas

estén infladas con aire entre 15-40 PSI.

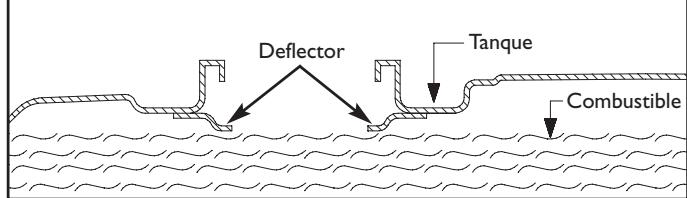

Utilice combustible normal sin plomo, limpia y nueva con un mínimo de 87 octanos. NO utilice combustible que contenga metanol ni mezcle aceite con combustible. Limpie el área alrededor de la tapa de llenado del combustible, retire la tapa.

Agregue lentamente combustible regular "SIN PLOMO" al tanque de combustible.Tenga cuidado para no llenar encima del deflector. Esto permite el espacio adecuado para la expansión del combustible (Figura 30). Agregar Aceite al Motor

Coloque la generador sobre una superficie nivelada. Consulte el manual del operario del motor para añadir al motor el aceite recomendado. Figura 30 - Espacio de Combustible PRECAUCIÓN Deflector Cualquier intento para arancar el motor antes de haberle proporcionado el mantenimiento apropiado con el aceite recomendado, podría ocasionar la falla del motor. TANK Tanque FUEL Combustible

• Consulte el manual del operario del motor para añadir al motor el aceite recomendado.
• El daño a la lavadora a presión, resultado de la desatención a esta precaución, no será cubierto por la garantía.

Instale la tapa del tanque de combustible y la espera para algún combustible rociado para evaporar. BSPP Generador

USO DEL GENERADOR

Ubicación del Generador Espacio Libre Alrededor del Generador Tierra del Sistema ADVERTENCIA El generador dispone de una conexión a tierra del sistema que conecta los componentes del bastidor a los terminales de tierra de los enchufes hembra de salida de CA. La tierra del sistema está conectada al cable de CA neutro que, a su vez, está conectado al bastidor del generador (vea “Descripión del Equipo”). Los gases y el calor de escape pueden inflamar los materiales combustibles y las estructuras o dañar el depósito de combustible y provocar un incendio.

• Deje un espacio mínimo de 152 cm (5 pies) alrededor del generador, incluida la parte superior. Requisitos Especiales Es posible que haya normas u ordenanzas locales y nacionales en materia de seguridad e higiene en el trabajo aplicables al uso del generador. Consulte con un electricista cualificado, un inspector eléctrico o el organismo competente.

En algunas zonas, es obligatorio registrar los generadores en las compañías eléctricas locales.

Si el generador se utiliza en una obra, puede ser necesario cumplir normas y requisitos adicionales. Sitúe el generador en una zona bien ventilada que permita la eliminación de los gases de escape mortales. No instale el generador en lugares en los que los gases de escape se puedan acumular o entrar en un edificio que pueda estar ocupado. Asegúrese de que los gases de escape no puedan entrar por ventanas, puertas, tomas de aire de ventilación u otras aberturas en un espacio cerrado en el que puedan acumularse (Figura 31). Tenga en cuenta los vientos y las corriente de aire preponderantes cuando elija la ubicación del generador. Conexión al Sistema Eléctrico de un Edificio Las conexiones a efectos de alimentación de reserva al sistema eléctrico de un edificio deben ser realizadas por un electricista cualificado. La conexión debe aislar la alimentación del generador de la alimentación de la red pública y debe cumplir todas las leyes y normas eléctricas vigentes. NOTA: Neutral debe ser transferido al cambiar entre la utilidad y el generador acciona. ADVERTENCIA Los generadores producen un voltaje muy poderoso. Si no aísla el generador de utilidades de energía, puede hacer que los trabajadores de electricidad sufran heridas graves e inclusive la muerte, debido a la retroalimentación de la energía eléctrica.

• Cuando use un generador como poder de energía auxiliar, notifique a la compañía de utilidades. Use el equipo de transferencia aprobado para aislar el generador de otra utilidad eléctrica.
• NO toque los alambres pelados o receptáculos.
• NO use un generador con cables eléctricos que estén malgastados, rotos, pelados o dañados de cualquier forma.
• NO opere el generador bajo la lluvia.
• NO maneje el generador o cables eléctricos mientras esté parado en agua, descalzo o cuando las manos y los pies estén mojados.
• NO permita que personas descalificadas o niños operen o sirvan al generador. Figura 31 — Espacio Libre Alrededor del Generador Típica Generador Mostrada Salida del Escape

OPERANDO EL GENERADOR

ADVERTENCIA Los motores al funcionar producen calor. La temperatura del silenciador y de las áreas cercanas puede alcanzar o pasar los 150ºF (65ºC). Quemaduras severas pueden ocurrir al hacer contacto. Los gases y el calor de escape pueden inflamar los materiales combustibles y las estructuras o dañar el depósito de combustible y provocar un incendio. Encienda el Motor Desconecte todas las cargas eléctricas del generador. Use las siguientes instrucciones para encender, paso por paso, en orden numérico.

1. Asegúrese de que la unidad está en una superficie plana.

IMPORTANTE: Si la unidad no se arranca y utiliza en una superficie plana, se pueden producir problemas de arranque y de parada durante el funcionamiento.

2. Gire la válvula del combustible a la posición "On" (Figura 32).

Figura 32 — Válvula de Combustible

Verifique si el interruptor de control secundario se encuentra “Off” (Apagado) (Figura 33). Figura 33 — Interruptor del Control de Marcha en Vacío

• NO toque las superficies calientes y evite los gases del escape a alta temperatura.
• Permita que el equipo se enfríe antes de tocarlo.
• Deje un espacio mínimo de 152 cm (5 pies) alrededor del generador, incluida la parte superior.
• El Código de Normativa Federal (CFR,Título 36: Parques, Bosques y Propiedad Pública) obliga a instalar una pantalla apagachispas en los equipos con motor de combustión interno y a mantenerla en buenas condiciones de funcionamiento, conforme a la norma 5100-1C (o posterior) del Servicio Forestal de la USDA. En el Estado de California, la ley exige el uso de una pantalla apagachispas (Sección 4442 del Código de Recursos Públicos de California). En otros estados puede haber leyes similares en vigor. Conexion De Cargas Electricas

Siga las instrucciones de arranque que figuran en el manual del operario del motor. ADVERTENCIA El rápido repliegue del cable del arrancador (retroceso) impedirá que el usuario suelte el cable a tiempo y tirará de su mano y brazo hacia el motor. Como resultado, podrían producirse fracturas, contusiones o esguinces. Deje que el motor se estabilice y se caliente por unos minutos después del arranque. Conecte y encienda las cargas eléctricas de 120 y/o 240 Voltios AC monofásicas de 60 Hz que desse. NO conecte cargas de 240 Voltios a tomacorrientes de 120 Voltios. NO conecte cargas trifásicas al generador. NO conecte cargas de 50 Hz al generador. NO SOBRECARGUE GENERADOR. Vea "No Sobrecargue Generador". PRECAUCIÓN El sobrepasar la capacidad del amperaje y vataje del generador, puede dañar al generador y los aparatos eléctricos conectados al mismo.

• Cuando arranque el motor, tire lentamente del cable hasta sentir una resistencia y, a continuación, tire rápidamente de él para evitar su retroceso.
• NUNCA arranque o pare el motor cuando haya aparatos eléctricos conectados y en funcionamiento. NOTA: Si el motor arranca después de tirar tres veces del arrancador pero no sigue funcionando, o si la unidad se para en funcionamiento, asegúrese de que la unidad está en una superficie plana y compruebe que el nivel de aceite del cigüeñal es correcto. La unidad puede equiparse con un dispositivo de protección de bajo nivel de aceite.

• Vea "No sobrecargue generador".
• Encienda su generador y deje que el motor se estabilice antes de conectar las cargas eléctricas.
• Conecte las cargas eléctricas en la posición de apagado (OFF), luego encienda (ON) para su operación.
• Apague (OFF) las cargas eléctricas y desconéctelas del generador antes de parar el generador. BSPP Generador Parado Del Motor

Desconecte TODAS las cargas eléctricas de los tomacorrientes del panel del generador. NUNCA de arranque o detenga el motor con los dispositivos eléctricos conectados y ENCENDIDOS.

Para recargar baterías de 12 Voltios, lleve a cabo los siguientes procedimientos:

Sitúe el interruptor de control de ralentí en la posición "Off" (Desactivado). Revise el nivel del líquido en todas las celdas de la batería. Si es necesario, añada agua destilada UNICAMENTE hasta cubrir los separadores de las celdas de la batería. NO use agua de grifo.

Deje que el motor funcione sin cargas por algunos minutos para estabilizar las temperaturas internas del motor y el generador. Si la batería está equipada con tapas de desfogue, asegúrese de que están instaladas y apretadas.

Limpie los terminales de la batería si es necesario.

Sitúe la válvula de combustible en la posición "Off".

Sitúe el interruptor de arranque en la posición "Stop" (Parada). Conecte el enchufe conector del cable de carga de la batería al tomacorrientes del panel identificado con las palabras "12-VOLTS D.C." output.

Sitúe el interruptor de control de ralentí en la posición "Off" (Desactivado).

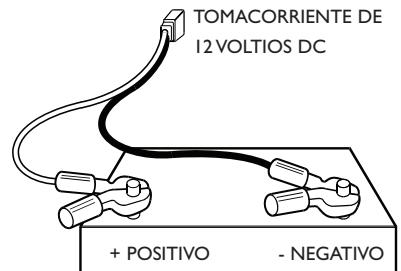

Conecte el sujetador del cable de carga de la batería que tiene la manija roja al terminal positivo (+) de la batería (Figura 34). Funcionamiento del Control Automático de Marcha en Vacío Este interruptor ha sido diseñado para mejorar el consumo de combustible. Cuando éste interruptor sea "Activado", el motor funcionará únicamente en su alta velocidad de mando normal una vez sea conectada una carga eléctrica. Cuando la carga eléctrica es retirada, el motor funcionará a una velocidad menor. Si el interruptor está "Desactivado", el motor funcionará en alta velocidad normal. Siempre tenga el interruptor en la posición off (apagado) cuando arranque y detenga el motor. Figura 34 — Conexiones de la Batería TOMACORRIENTE DE 12 VOLTIOS DC Carga de la Bateria Su generador tiene la capacidad de recargar baterías descargadas de acumuladores tipo servicio o automotriz de 12 Voltios.

NO utilice la unidad para cargar baterías de 6 Voltios.

NO use la unidad para mover motores que tengan la batería descargada. PELIGRO Las baterías almacenadas producen hidrógeno explosivo mientras estén siendo recargadas. El hidrógeno puede permanecer cerca de la batería por un periodo largo de tiempo, después que la batería haya sido recargada. Una pequeña chispa puede encender el hidrógeno y causar una explosión. Usted puede quedar ciego o sufrir heridas muy graves. El fluido de electrolito de la batería contiene ácido y es extremadamente cáustico. El contacto con el fluido de la batería puede causar quemaduras químicas severas.

• NO permita ninguna llama abierta, chispa, calor, o encienda un cigarrillo durante y por varios minutos después de haber recargado la batería.
• Lleve puestos las gafas protectoras, delantal y guantes de goma.

+ POSITIVO - NEGATIVO

Conecte el sujetador del cable de carga de la batería que tiene la manija negra al terminal negativo (-) de la batería (Figura 34).

Arranque el motor. Deje que el motor funcione mientras la batería se recarga.

Apague el motor cuando la batería se haya cargado. NOTA: Use un hidrómetro para automóviles para probar el estado de carga y condición de la batería. Siga cuidadosamente las instrucciones del fabricante del hidrómetro. Por lo general, se considera que una batería está en un estado de carga del 100% cuando la gravedad específica de su líquido (medido por el hidrómetro) es de 1.260 o mayor. BSPP Generador

OPERACIÓN DURANTE UN

CLIMA FRÍO

ADVERTENCIA En ciertas condiciones climáticas (temperaturas inferiores a 4º C [40º F] combinadas con un alto nivel de humedad), su generador puede experimentar formación de hielo en el carburador o el sistema de ventilación del cárter. Para reducir este problema, es necesario realizar lo siguiente:

Asegúrese de que el generador tenga combustible nuevo y limpio.

Abra la válvula de combustible (gire la válvula a la posición de abierto).

Utilice aceite 5W-30 SAE (vea manual del operario del motor).

Verifique el nivel de aceite diariamente o después de cada ocho (8) horas de funcionamiento.

Mantenga el generador que sigue el “Horario de la Conservación” en el manual del operario del motor.

Proteja la unidad de la intemperie. Al generador funcionar, se produce monóxido de carbono, un gas inodoro y venenoso. El respirar el monóxido de carbono, producirá náusea, desmayo o la muerte.

• Opere el generador SOLAMENTE al aire libre.
• Instale una alarma de monóxido de carbono con batería cerca de los dormitorios.
• Asegúrese de que los gases de escape no puedan entrar por ventanas, puertas, tomas de aire de ventilación u otras aberturas en un espacio cerrado en el que puedan acumularse.
• NO opere el generador dentro de un edificio o lugar cerrado (aunque haya puertas o ventanas abiertas), incluyendo el compartimiento del generador en un vehículo recreativo o RV.

Arranque el generador como se describe en la sección “Arranque del motor” y cúbralo con la caja de cartón. Deje un espacio mínimo de 152 cm (5 pies) alrededor del generador, incluida la parte superior de la estructura de protección. ADVERTENCIA Creación de una Clima Frío Estructura de Protección Provisional

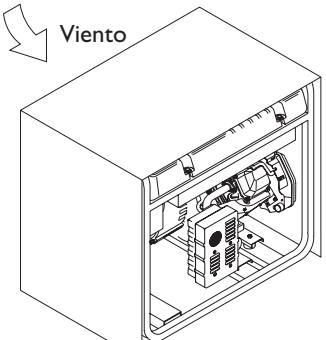

En caso de emergencia, utilice la caja de cartón de embalaje original.

Corte las tapas superiores y uno de los laterales largos de la caja de cartón para dejar al descubierto el lado del silenciador de la unidad. Si es necesario, sujete con cinta adhesiva los otros laterales de la caja de forma que queden sobre el generador, como se muestra en la Figura 35. Figura 35 — Refugio Frío Permanente del Tiempo Viento Los motores al funcionar producen calor. La temperatura del silenciador y de las áreas cercanas puede alcanzar o pasar los 150ºF (65ºC). Quemaduras severas pueden ocurrir al hacer contacto. Los gases y el calor de escape pueden inflamar los materiales combustibles y las estructuras o dañar el depósito de combustible y provocar un incendio.

• NO toque las superficies calientes y evite los gases del escape a alta temperatura.
• Permita que el equipo se enfríe antes de tocarlo.
• Deje un espacio mínimo de 152 cm (5 pies) alrededor del generador, incluida la parte superior.
• Retire la protección cuando las temperaturas sean superiores a 4 ºC (40 ºF).

Retire la protección cuando las temperaturas sean superiores a 4 ºC (40 ºF). Pare el motor y déjelo enfriar durante dos (2) minutos antes de repostar combustible. La espera para algún combustible rociado para evaporar. Creación de una Clima Frío Estructura de Protección Permanente NOTA: Si es necesario, quite el juego de ruedas para que el cartón cubra el generador, como se muestra en la Figura 35.

Haga los recortes necesarios para poder acceder a las tomas de la unidad.

Coloque el lado expuesto protegido del viento y demás agentes atmosféricos.

Ubique el generador como se describe en la sección “Ubicación del generador”. Evite que los gases de escape entren en un espacio cerrado a través de las ventanas, puertas, tomas de aire de ventilación u otras aberturas. Construya una estructura que encierre tres lados y la parte superior del generador, asegurándose de que el lado del silenciador quede expuesto. NOTA: La estructura debe mantener una cantidad suficiente del calor disipado por el generador para evitar problemas de congelación.

2. NO cierre el generador más de lo que se muestra en la

Figura 35. NOTA: Si se ha montado un juego de ruedas en el generador, amplíe la estructura de protección.

Siga los pasos del 3 al 8 descritos en la sección “Creación de una clima frío estructura de protección provisional”. BSPP Generador RECEPTÁCULOS PRECAUCIÓN Tomacorrientes de 120 Voltios AC, 30 Amperios Use un enchufe tipo NEMA L5-30 con este tomacorriente. Conecte un juego de cordones de 3 alambres con una capacidad de 125 Voltios AC a 30 Amperios al enchufe (Figura 37). El valor nominal que se indica en los enchufes hembra puede ser superior a la capacidad de salida del generador.

• NUNCA intente suministrar corriente a un dispositivo de amperaje superior al que puede suministrar el generador o el enchufe hembra.

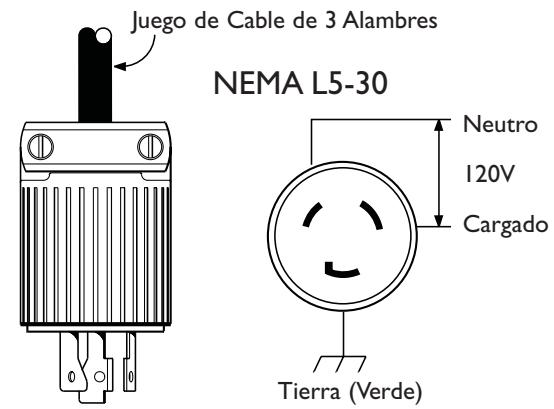

• NO sobrecargue el generador. Consulte el apartado “No Sobrecargue Generador”. Figura 37 — 120 Volt AC, 30 Amp, Receptáculo de Seguridad Juego de Cable de 3 Alambres

NEMA L5-30

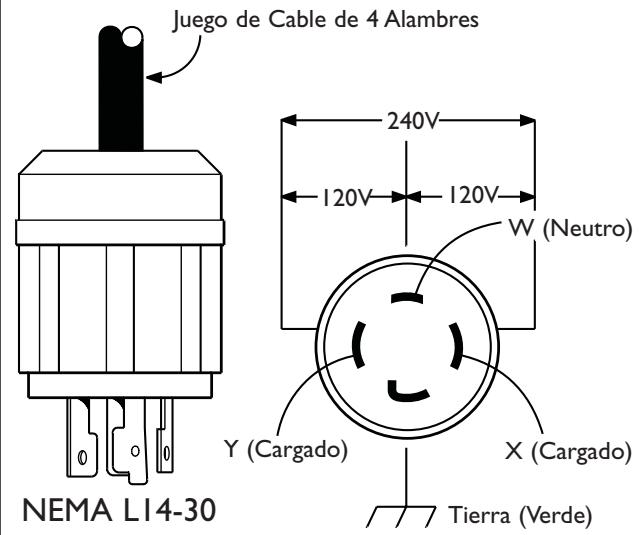

120/240 Voltios AC, 30 Amp, Receptáculo de Seguridad Neutro 120V Use un tapón NEMA L14-30 con este receptáculo. Conecte un juego de cable de 4 alambres, clasificado como 250 Voltios AC a 30 Amps (o mayor) (Figura 36). Usted puede usar el mismo cable de 4-alambres si planea trabajar con una carga de 120 Voltios. Cargado Figura 36 — 120/240 Volt AC, 30 Amp, Receptáculo de Seguridad Tierra (Verde) Juego de Cable de 4 Alambres Utilice este tomacorriente para operar cargas eléctricas de 120 Voltios AC, monofásicas de 60 Hz que requieran hasta 3,600 vatios (3.6 kW) a 30 Amperios de corriente. El enchufe está protegido contra sobrecargas por un disyuntor bipolar con detección de fallos de conexión a tierra. 240V 120V 120V W (Neutro) Y (Cargado)

NEMA L14-30

X (Cargado) Tierra (Verde) Este receptáculo le provee poder a cargas de 120/240 Voltios AC, de 60 Hz, fase sencilla, que requieren hasta 3,600 vatios de energía (3.6 kW) a 30 Amps, para 120 Voltios; 7,200 vatios de energía (7.2 kW) a 30 Amperios para 240 Voltios. El enchufe está protegido contra sobrecargas por un disyuntor con pulsador de rearme y/o un disyuntor bipolar con detección de fallos de conexión a tierra.

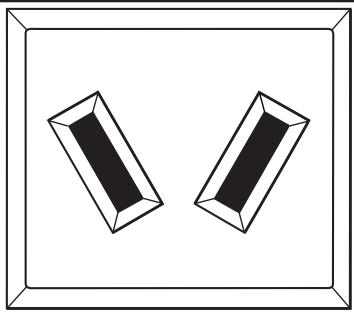

BSPP Generador 120 Volt AC, 20 Amperios, Receptáculo Dobles Tomacorrientes de 12 Voltios DC Este tomacorriente le permite recargar una batería de almacenamiento tipo servicio o automotriz de 12 Voltios utilizando los cables suministrados para cargar baterías (Figura 39). El enchufe (Figura 38) está protegido contra sobrecargas por un disyuntor bipolar con detección de fallos de conexión a tierra. Figura 38 — 120 Voltios AC, 20 Amperios Receptáculo Dobles Figura 39 — 12 Volt DC, 10 Amp Receptáculo Use cada receptáculo para operar 120 Voltios AC, de fase sencilla, de cargas de 60Hz que requieren hasta 2,400 vatios (2.4 kW) a corrientes de 20 Amperios. Use los juegos de cables que son calificados para cargas de 125 Voltios AC, a 20 Amperios (o mayores).

Esta toma no puede recargar baterías de 6 voltios ni utilizarse para arrancar un motor cuya batería esté descargada.Vea las seccione "Carga de la Batería" (página 46) antes de intentar recargar la batería. BSPP Generador

Protección Contra Fallos de Conexión a Tierra La unidad está equipada con un interruptor de circuito de fallo de conexión a tierra (GFCI). Este dispositivo cumple la normativa federal, nacional y local vigente. El GFCI protege contra las descargas eléctricas que se pueden producir cuando un cuerpo humano se convierte en el medio a través del cual la electricidad llega a tierra. Este fenómeno puede producirse cuando el usuario toca un aparato o un cable con corriente, una cañería u otro material conectado a tierra. Con la protección de un GFCI, el usuario puede sentir la descarga, pero el dispositivo corta la corriente lo bastante rápido como para que una persona con una salud normal no sufra ningún daño de gravedad. Compruebe el Disyuntor GFCI ADVERTENCIA Si la manivela se sitúa en la posición central, rearme el disyuntor moviendo firmemente la manivela hasta la posición "Off" (inferior) y después hasta la posición "On" (superior). PRECAUCIÓN Si el disyuntor no se rearma correctamente:

• NO utilice el generador.
• Póngase en contacto con un centro de servicio técnico de Briggs & Stratton Power Products. Mientras se Utiliza el Generador Si el disyuntor salta mientras se utiliza el generador, es probable que la causa sea un fallo del equipo eléctrico o de los cables. No obstante, compruebe el disyuntor como se indica a continuación.

1. Desconecte las cargas, rearme el disyuntor y realice una

prueba como se ha descrito anteriormente. Deje funcionar el generador sin cargas durante 1 minuto. El generador produce niveles de tensión/corriente peligrosos. PRECAUCIÓN Si el disyuntor salta en el intervalo de 1 minuto:

• El contacto simultáneo con el conductor caliente y neutro puede provocar descargas eléctricas y quemaduras, incluso si el GFCI del circuito está protegido.
• SIEMPRE que vaya a utilizar la tomas del GFCI protegió, pulse antes el botón de prueba para comprobar que funciona. Compruebe el disyuntor GFCI (Figura 40) una vez al mes como se indica a continuación: Figura 40 — Disyuntor GFCI

• NO utilice el generador.
• Póngase en contacto con un centro de servicio técnico de Briggs & Stratton Power Products.

Si la prueba del disyuntor es satisfactoria, es probable que haya un fallo en el equipo eléctrico o en los cables alargadores. Sustituya el equipo eléctrico y los cables defectuosos antes de volver a utilizar el generador. PRECAUCIÓN Si la prueba del disyuntor es satisfactoria:

• Haga que un técnico cualificado compruebe si hay algún fallo en el equipo eléctrico o en los cables.
• Sustituya el equipo eléctrico y los cables o acuda a un taller cualificado. ADVERTENCIA

Pulse el botón "Test" (Prueba) blanco con el generador en funcionamiento. El disyuntor debe saltar (la manivela se sitúa aproximadamente en la posición central), evitando así que los enchufes reciban corriente. PRECAUCIÓN Si el disyuntor no salta:

• NO utilice el generador.
• Póngase en contacto con un centro de servicio técnico de Briggs & Stratton Power Products.

El generador produce una tensión muy elevada.

• NO toque los cables pelados ni los enchufes hembra.
• NO utilice el generador con cables eléctricos que estén desgastados, pelados, desnudos o dañados.
• NO utilice el generador bajo la lluvia.
• NO toque el generador ni los cables eléctricos en una zona con agua, si está descalzo o si tiene las manos o los pies mojados.
• EVITE que los niños y las personas no cualificadas utilicen o reparen el generador o los componentes con carga eléctrica. BSPP Generador

NO SOBRECARGUE GENERADOR

Capacidad Usted debe asegurarse que su generador puede proveer el suficiente vataje calificado (cuando esté funcionando) y de carga (al encender) para los aparatos a los cuales va a proveer la energía, al mismo tiempo. Siga estos pasos:

1. Seleccione los aparatos que recibirán la energía, al mismo

2. Totalice los vatios calificados (cuando esté funcionando) de

estos aparatos. Esta es la cantidad de energía que su generador debe producir para mantener eso aparatos funcionando adecuadamente.Vea la Figura 41.

3. Calcule la cantidad de vatios de carga (al encender) que

usted necesitará. El vataje de carga es la cantidad mínima de electricidad, necesaria para encender herramientas o aparatos con motores eléctricos, tales como, sierras circulares o refrigeradores. Debido a que no todos los motores se encienden al mismo momento, el vataje total de carga se puede estimar al añadir solamente el(los) aparato(s) con el vataje adicional más alto, al total del vataje calificado, obtenido en el paso 2. Ejemplo: Herramienta o Aparato Eléctrico Aire Acondicionado de Ventana Refrigerador Congelador industrial Televisión Luz (75 Vatios) Vatios Adicionales de Carga (al encender)

1800 (Vatios de Carga más alto) Vataje Total Calificado (cuando esté funcionando)= 3075 Vataje de Carga Adicional más alto = 1800 Salida Total Requerida del Generador = 4875 Control de la Energía Para prolongar la vida de su generador y los aparatos que estén conectados al mismo, es muy importante cuidarlo cuando se le añaden cargas eléctricas. Nada debería estar conectado a los tomacorrientes del generador antes de que su motor sea encendido. La forma correcta y más segura para controlar la energía del generador, es la de añadir en secuencias las cargas, como se describe a continuación:

1. Sin tener nada conectado al generador, encienda el motor de

la manera descrita en este manual.

2. Conecte y encienda la primera carga, preferiblemente la

mayor que usted tenga.

3. Permita que la salida del generador se estabilice (el motor

funciona suavemente y el aparato conectado al mismo trabaja adecuadamente).

Conecte y encienda la próxima carga. De nuevo, permita que el generador se estabilice. Repita los pasos 4 y 5 para cada carga adicional que usted tenga. NUNCA añada más cargas sobre la capacidad del generador. Tome una atención especial en considerar las cargas de corriente según la capacidad del generador, como se describe arriba. Figura 41 - Guia de Referencia de Vatiaje Herramienta o Aparato Eléctrico Esenciales Bombilla - 75 vatios Congelador industrial Bomba de aguas negras Refrigerador / congelador - 18 pies cúbicos Bomba de agua - 1/3 HP Calefacción / enfriamiento Aire Acond. de ventana – 10.000 BTU Calefactor de caldera - 1/2 HP Cocina Horno de microondas – 1.000 Vatios Cafetera Cocina eléctrica – Elemento simple Calientaplatos Habitación Familiar Tocador de DVD/CD VCR Receptor estéreo Televisor a color – 27 pulg. Computadora personal con monitor de 17 pulg. Otros Sistema de seguridad Radio-Reloj AM/FM Abridor de garaje - 1/2 HP Calentador eléctrico de agua - 40 galones Taller Luz de halógeno para trabajar Rociador sin aire - 1/3 HP Sierra intercambiable Taladro eléctrico - 1/2 HP Sierra circular - 7 ¼ pulg. Sierra inglete- 10 pulg. Mesa de planificación – 6 pulg. Sierra de mesa / sierra de brazo radial – 10 pulg. Compresor de aire - 1-1/2 HP HP = Caballo de fuerza. Adicionales de Carga (al encender)

*El vataje que aparece en la lista es solamente una cantidad aproximada.Verifique la herramienta o aparato eléctrico para obtener el vataje verdadero. BSPP Generador ESPECIFICACIONES Vataje que empieza . . . . . . . . . . . . . . . . . . 8,125 Vatios (8.125 kW) Vataje . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6,500 Vatios (6.5 kW) Corriente de Carga de C.A.: a 240 Voltios . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27.1 Amperios a 120 Voltios . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54.2 Amperios Frecuencia Nominal . . . . . . . . . . . . . . . . . . . . . . . 60Hz a 3600 rpm Fase . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Monofásica Tanque del Combustible . . . . . . . . . . . . . . . 7 Galones Americanos Peso que Embarca . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 210 lbs. NOTA: NO recomendamos el uso de mangueras de jardín para limpiar el generador. El agua podría introducirse en el sistema de combustible del motor y causar problemas. Además, si el agua se introduce al generador a través de las ranuras para aire de enfriamiento, algo del agua quedará retenida en los espacios vacíos y grietas del aislamiento del devanado del estator y rotor. La acumulación de agua y suciedad en los devanados internos del generador disminuirá eventualmente la resistencia del aislamiento de estos devanados. ADVERTENCIA RECOMENDACIONES GENERALES DE MANTENIMIENTO El propietario / operador es responsable por asegurarse de que todos los trabajos periódicos de mantenimiento se lleven a cabo adecuadamente; que todos los problemas son resueltos; y que la unidad se mantiene limpia y adecuadamente almacenada. NUNCA opere un generador que esté dañado o defectuoso. Chispear involuntario puede tener como resultado el fuego o el golpe eléctrico. CUANDO AJUSTE O HAGA REPARACIONES A SU GENERADOR

• Siempre desconecte el alambre de la bujía y colóquelo donde no pueda entrar en contacto con la bujía. CUANDO PRUEBE LA BUJÍA DEL MOTOR Mantenimiento del Motor Consulte el manual del operario del motor para las instrucciones de cómo mantener adecuadamente el motor. PRECAUCIÓN Evite el contacto prolongado o repetido de piel con aceite usado de motor.

• Utilice un comprobador de bujías homologado.

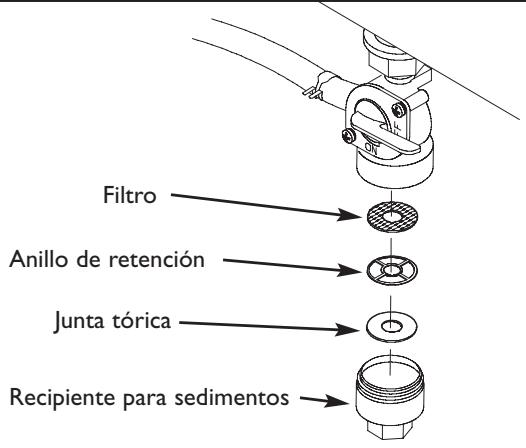

• NO comprueba la chispa sin la bujía instalada. Mantenimiento de la Válvula de Combustible La válvula de combustible está equipada con un recipiente para sedimentos, un filtro, un anillo de retención y una junta tórica que deben limpiarse cada 6 meses ó 100 horas de funcionamiento (lo que suceda antes).

1. Sitúe la válvula de combustible en la posición "Off".

• El aceite usado del motor ha sido mostrado al cancer de la piel de la causa en ciertos animales del laboratorio.
• Completamente lavado expuso áreas con el jabón y el agua. MANTENGA FUERA DE ALCANCE DE NIÑOS. NO CONTAMINE. CONSERVE los RECURSOS.VUELVA ACEITE USADO A la COLECCION CENTRA.

Extraiga el recipiente para sedimentos de la válvula de combustible. Retire la junta tórica, el anillo de retención y el filtro de la válvula (Figura 42). Figura 42 — Mantenimiento de la Válvula de Combustible Mantenimiento del Generador El mantenimiento del generador consiste en conservar la unidad limpia y seca. Opere y almacene la unidad en un ambiente limpio y seco donde no será expuesta al polvo, suciedad, humedad o vapores corrosivos. Las ranuras del aire de enfriamiento del generador no deben estar tapadas con nieve, hojas, o cualquier otro material extraños. Revise frecuentemente la limpieza del generador y límpielo cuando esté con polvo, sucio, con aceite, humedad, o cuando otras substancias extrañas sean visibles en su superficie exterior. Filtro Anillo de retención Junta tórica Recipiente para sedimentos

Lave el recipiente para sedimentos, la junta tórica, el anillo de retención y el filtro con disolvente no inflamable. Séquelos perfectamente.

Sitúe el filtro, el anillo de retención y la junta tórica en la válvula de combustible. Instale el recipiente para sedimentos y apriételo firmemente.

Sitúe la válvula de combustible en la posición "On" y compruebe si hay fugas. En caso afirmativo, sustituya la junta tórica. Para Limpiar el Generador

Utilice un trapo húmedo para limpiar las superficies exteriores. PRECAUCIÓN

• NO exponga al generador a una humedad excesiva, polvo, suciedad o vapores corrosivos.
• NO inserte cualquier objeto a través de las ranuras de enfriamiento.

Limpie el generador como está descrito en (“Para Limpiar el Generador”).

Revise que las ranuras para el aire de enfriamiento y las aperturas del generador se encuentren abiertas y despejadas. ADVERTENCIA Las cubiertas para almacenamiento pueden ser inflamables.

• NO coloque una cubierta encima de un generador caliente.
• Deje que la unidad se enfríe lo suficientemente antes de que le coloque la cubierta. Almacenando el Motor El tratamiento inadecuado del generador puede dañarlo y acortar su vida productiva.

Almacenando el Generador Puede usar un cepillo de cerdas suaves para retirar la suciedad endurecida, aceite, etc. Puede usar una máquina aspiradora para eliminar suciedad y residuos sueltos. Inspeccione las ranuras para aire de enfriamiento y la apertura del generador. Estas aperturas deberán mantenerse limpias y despejadas. ALMACENAMIENTO El generador deberá ser encendido al menos una vez cada siete días y deberá dejarlo funcionar al menos durante 30 minutos. Si no puede hacer esto y debe almacenar la unidad por más de 30 días, siga las siguientes instrucciones para preparar su unidad para almacenamiento.

Consulte el manual del operario del motor para las instrucciones de cómo preparar adecuadamente el motor para su almacenamiento. Otras Sugerencias Para el Almacenando

Para prevenir que se forme una resina en el sistema de combustible o en partes esenciales del carburador, vacíe estabilizadores del combustible, suministrados, en el tanque de gasolina y llene con gasolina fresca. Haga funcionar la unidad por algunos minutos para hacer circular el aditivo a través del carburador. La unidad y el combustible pueden ser almacenados hasta por 24 meses. Se puede comprar más estabilizador del combustible, en su tienda local.

NO almacene gasolina de una estación a otra estación, al menos que haya sido tratada como se mencionó antes.

Reemplace la caneca de gasolina si comienza a oxidarse. El óxido y/o la suciedad en la gasolina le causará problemas.

Almacene la unidad en un área limpia y seca. BSPP Generador NOTAS

DIAGNOSITICOS DE AVERÍAS

Problemo El motor está funcionando pero no existe salida de AC disponsible. Accion Causa

El interruptor automático de circuito está abierto.

Reposicione el interruptor.

Conexión mal o defectuosa del juego de cables.

El dispositivo conectado está dañado.

Conecte otro dispositivo que esté buenas condiciones.

Avería en el generador.

Contacte el distribuidor de servicio autorizado. Corto circuito en una de las cargas conectadas.

Desconecte la carga eléctrica en corto. El generador está sobrecarga.

Vea "No Sobrerecarque Generador". Circuito del generador en corto.

Contacte el distribuidor de servicio autorizado.

El motor funciona bien sin carga pero "funciona mal" cuando se le contectan 2. cargas. El motor no se enciende; o se enciende y funciona mal. Nivel de aceite insuficiente. Llene el cárter hasta el nivel correcto o sitúe el generador en una superficie plana.

Llene el tanque de combustible. El motor se apaga en pleno funcionamiento.

Nivel de aceite insuficiente.

Llene el cárter hasta el nivel correcto o sitúe el generador en una superficie plana. Al motor le hace falta potencia. La carga es muy alta.

Vea "No Sobrerecarque Generador". POLÍTICA DE GARANTÍA PARA EL PROPIETARIO DE GENERADOR DE PRO-SERIE

BRIGGS & STRATTON POWER PRODUCTS GROUP, LLC

Fecha de entrada en vigor: 1 de Diciembre de 2005. Sustituye a todas las garantías sin fecha y a las de fecha anterior al 1 de Diciembre de 2005

GARANTÍA LIMITADA

Briggs & Stratton Power Products Group, LLC reparará o sustituirá sin cargo alguno cualquier componente del generador portátil que presente defectos de materiales y/o mano de obra. Los gastos de transporte de las producto enviadas para reparar o sustituir conforme a los términos de esta garantía correrán a cargo del comprador. El periodo de vigencia y las condiciones de esta garantía son los que se estipulan a continuación. Para obtener servicio en garantía, localice el distribuidor de servicio autorizado más próximo en nuestro mapa de distribuidores, en www.BRIGGSandSTRATTON.COM. NO EXISTE NINGUNA OTRA GARANTÍA EXPLÍCITA. LAS GARANTÍAS IMPLÍCITAS, INCLUIDAS LAS DE COMERCIABILIDAD O IDONEIDAD PARA UN FIN CONCRETO, SE LIMITAN A UN AÑO DESDE LA FECHA DE COMPRA O AL LÍMITE DE TIEMPO PERMITIDO POR LA LEY. QUEDAN EXCLUIDAS TODAS LAS GARANTÍAS IMPLÍCITAS QUEDA EXCLUIDA LA RESPONSABILIDAD POR DAÑOS SECUNDARIOS Y DERIVADOS HASTA EL LÍMITE PERMITIDO POR LA LEY. Algunos países o estados no permiten limitar la duración de una garantía implícita ni excluir o limitar los daños secundarios y derivados. Por tanto, es posible que las limitaciones y exclusiones mencionadas no sean aplicables en su caso. Esta garantía le otorga determinados derechos legales y es posible que tenga otros derechos que pueden variar de un país o estado a otro. Todos los otros componentes Uso del consumidor 2 Años 2 Años* Uso comercial 2 Años 2 Años*

• Segundo año despide sólo El período de garantía comienza en la fecha de compra del primer usuario final y se prolonga durante el tiempo especificado. "Uso del consumidor" significa uso doméstico personal por parte de un consumidor final. "Uso comercial" significa cualquier otro uso, incluidos los usos con fines comerciales, de generación de ingresos o alquiler. Una vez que el equipo se haya usado con fines comerciales, se considerará como equipo de uso comercial a efectos de esta garantía. Los equipos utilizados para suministrar energía en sustitución de un servicio público no pueden acogerse a esta garantía. NO ES NECESARIO REGISTRAR LA GARANTÍA PARA OBTENER SERVICIO DE BRIGGS & STRATTON PRODUCTS. GUARDE SU RECIBO DE COMPRA. SI NO APORTA LA PRUEBA DE LA FECHA DE COMPRA INICIAL, SE UTILIZARÁ LA FECHA DE FABRICACIÓN DEL PRODUCTO PARA DETERMINAR EL PERÍODO DE GARANTÍA.

ACERCA DE LA EQUIPO GARANTÍA

Esperamos que disfrute de nuestra garantía y le pedimos disculpas por las molestias causadas. Cualquier distribuidor de servicio autorizado puede llevar a cabo reparaciones en garantía. La mayoría de las reparaciones en garantía se gestionan normalmente, pero algunas veces la solicitud de servicio en garantía puede no ser procedente. Por ejemplo, la garantía no será válida si el equipo presenta daños debidos al mal uso, la falta de mantenimiento, el transporte, la manipulación, el almacenamiento o la instalación inadecuados. De manera similar, la garantía quedará anulada si se ha borrado la fecha de fabricación o el número de serie del generador portátil, o si el equipo ha sido alterado o modificado. Durante el período de garantía, el distribuidor de servicio autorizado podrá reparar o sustituir, a su libre elección, cualquier pieza que, previa inspección, sea defectuosa en condiciones normales de uso y servicio. Esta garantía no cubre las reparaciones y equipos que se detallan a continuación:

Desgaste normal: Al igual que cualquier otro aparato mecánico, los equipos de uso en exteriores necesitan piezas y mantenimiento periódicos para funcionar correctamente. Esta garantía no cubre las reparaciones cuando el uso normal haya agotado la vida útil de una pieza concreta del equipo.

Instalación y mantenimiento: Esta garantía no cubre los equipos ni las piezas cuya instalación sea incorrecta o no haya sido autorizada, ni aquellos que hayan sido objeto de cualquier tipo de alteración, mal uso, negligencia, accidente, sobrecarga, exceso de velocidad o mantenimiento, reparación o almacenamiento inadecuados que, a nuestro juicio, haya afectado negativamente a su funcionamiento y su fiabilidad. La garantía tampoco cubre el mantenimiento normal, como los ajustes y la limpieza, o la obstrucción del sistema de combustión (debido a materias químicas, suciedad, carbón, cal, etc.).

Otras exclusiones: También quedan excluidos de esta garantía el desgaste de los artículos tales como juntas tóricas, filtros, etc., o los daños derivados de accidentes, uso indebido, modificaciones, alteraciones, servicio inadecuado, congelación o deterioro químico. Los accesorios tales como juego de cables del adaptador del generador y cubiertas para almacenamiento quedan excluidos de la garantía del producto. Esta garantía excluye los fallos debidos a hechos fortuitos y a otros acontecimientos de fuerza mayor que escapan al control del fabricante. También se excluyen los equipos usados o reacondicionados y los destinados a demostraciones; los equipos utilizados como fuente principal de energía en lugar de un servicio público y los equipos sanitarios destinados al mantenimiento de las constantes vitales. 198184S, Rev. C, 12/31/2006
