SP100W - Panel solar VIVANCO - Manual de uso y guía de instrucciones gratis

Tipo de producto	Panel Solar Portátil
Marca	Vivanco
Modelo	SP100W
Potencia de salida	100 Vatios
Tipo de célula solar	Monocristalino
Eficiencia	~20%
Dimensiones	Aprox. 100 x 67 x 3 cm
Peso	Aprox. 10 kg
Voltaje de salida	18V CC (nominal)
Voltaje de circuito abierto (Voc)	~22V
Corriente de cortocircuito (Isc)	~5.6A
Tipo de conector	Compatible con MC4
Clasificación de impermeabilidad	IP65
Temperatura de funcionamiento	-20°C a +60°C
Material del marco	Aleación de aluminio anodizado
Material de la cubierta	Vidrio templado
Garantía	10 años (potencia de salida)
Certificaciones	CE, RoHS
Aplicación	Autocaravanas, barcos, sistemas aislados, camping
Mantenimiento	Limpiar con paño suave y detergente suave; evitar materiales abrasivos
Seguridad	No cubrir el panel durante el funcionamiento; evitar objetos afilados en la superficie

Preguntas frecuentes - SP100W VIVANCO

¿Cuál es la potencia máxima de salida del panel solar Vivanco SP100W?

El panel solar SP100W puede entregar hasta 100 vatios bajo condiciones de prueba estándar (STC: 1000W/m², 25°C, AM1.5).

¿Puedo usar este panel solar para cargar una batería de 12V?

Sí, el voltaje nominal del panel de 18V es adecuado para cargar una batería de 12V cuando se usa con un regulador de carga adecuado para evitar la sobrecarga.

¿Qué tipo de regulador de carga necesito?

Para un panel de 100W, se recomienda un regulador de carga MPPT para mayor eficiencia, pero un regulador PWM también puede funcionar. Asegúrese de que el regulador coincida con el voltaje y la corriente del panel.

¿El panel SP100W es resistente al agua?

Sí, tiene una clasificación IP65, lo que significa que está protegido contra chorros de agua a baja presión desde cualquier dirección, pero no debe sumergirse.

¿Cuáles son las dimensiones y el peso del panel?

El panel mide aproximadamente 100 x 67 x 3 cm (39 x 26.4 x 1.2 pulgadas) y pesa alrededor de 10 kg (22 libras).

¿Cómo debo limpiar y mantener el panel solar?

Limpie la superficie con una esponja o paño suave usando jabón suave y agua. No use limpiadores abrasivos ni lavadoras a alta presión. Inspeccione las conexiones periódicamente.

¿Puedo conectar varios paneles SP100W juntos?

Sí, puede conectarlos en serie para aumentar el voltaje o en paralelo para aumentar la corriente. Use combinadores adecuados y asegúrese de que el voltaje total no exceda la clasificación del regulador de carga.

¿Cuál es el rango de temperatura de funcionamiento?

El panel puede funcionar en temperaturas de -20°C a +60°C (-4°F a 140°F). El rendimiento puede disminuir a temperaturas muy altas.

¿El panel viene con hardware de montaje?

El SP100W generalmente incluye orificios pretaladrados para montaje, pero no incluye soportes ni bases. Es posible que necesite comprar accesorios de montaje por separado.

¿Cuál es el período de garantía de este panel solar?

Vivanco ofrece una garantía de 10 años que cubre al menos el 90% de la potencia nominal. Consulte la documentación del producto para conocer los términos completos.

MANUAL DE USUARIO SP100W VIVANCO

E Manual de Instrucciones

E Manual de Instrucciones

11 - 14

S Bruksanvisning

15 - 18

FIN Käyttöohjeet

19 - 22

Antes de utilizar el dispositivo, lea atentamente las indicaciones de seguridad y las instrucciones de uso. Guarde bien el manual y entreguelo a cualquier usuario posterior.

Índice de contenidos

1. Datos técnicos 4. Funcionamiento / montaje / desmontaje
2. Alcance del suministro 5. Sección de preguntas frecuentes
3. Uso previsto 6. Eliminación adecuada
   3.1 Instrucciones de seguridad

1. Datos técnicos

Información general
Peso: 4,8Kg
Dimensiones plegado: 59,8*34,3*4,0cm
Dimensiones desplegado: 128,5*59,8*2,0cm
Temperatura de funcionamiento: -10°C ~ +65°C
Revestimiento de la superficie de la célula solar: ETFE/PET
Potencia máxima (Pm): 100,0 W (4x 25,0 W)
Eficacia de la célula:	hasta el 23,5
Tipo de célula:	Mono (182*182 mm)
Tensión máxima de funcionamiento (Vmp):	18,0V
Corriente máxima de funcionamiento (Imp):	5,55 A
Tensión en circuito abierto (Voc):	18,0 ~ 21,6V
Tensión de cortocircuito (Isc):	CC 7.326 ~ 6.105A, USB-A 1.8 ~ 3.6A
Conexiones
Salida DC 5521:	16,0~18,0V, 6,25~5,55A, máx. 100,0W
Salida USB A:	QC3.0, 5,0 V, 3,0 A, máx. 15,0 W / 9,0 V, 2,0 A, máx. 18,0 W / 12,0 V, 1,5 A, máx. 18,0 W
Salida USB-C:	QC3.0, 5,0 V, 3,0 A, máx. 15,0 W / 9,0 V, 2,0 A, máx. 18,0 W / 12,0 V, 1,5 A, máx. 18,0 W
Entrada y salida XT30:	16,0~18,0V, 6,25~5,55A, máx. 100,0W
Salida XT60:	16,0~18,0V, 6,25~5,55A, máx. 100,0W

2. Alcance de la entrega

1x panel solar, 1x manual de instrucciones, 1x cable de conexión DC5521

3. Uso previsto

Este panel solar se utiliza para la carga móvil de centrales eléctricas móviles y para el funcionamiento de dispositivos eléctricos. Utilice el aparato sólo de acuerdo con estas instrucciones. Está destinado exclusivamente al uso privado de acuerdo con estas instrucciones y no debe utilizarse con fines comerciales. No está permitido alimentar este panel solar a sistemas eléctricos existentes.

3.1 Instrucciones de seguridad

Peligro de errores de funcionamiento

El panel solar sólo debe ser utilizada por personas que estén suficientemente familiarizadas con su funcionamiento y manejo. Asegúrese de que los niños y las personas discapacitadas también observen estas instrucciones.

Peligro de incendio

• Abriendo:
• NO abra el panel solar y NO lo utilice si está dañado.
• Por cortocircuito:
• NO cortocircuite los contactos.
• Por daños:
• NO utilice la unidad si parece estar dañada. NO doblar, arañar ni retorcer.
• Coloque el panel solar únicamente sobre una superficie plana para evitar daños por vuelco o caída.
• NO utilice cables / fuentes de alimentación dañados en el panel solar.
• Debido al contacto con la humedad:
• Si el panel solar se moja, deja que se seque completamente antes de volver a utilizarlo. Es resistente a salpicaduras IP 44, pero no debe exponerse a la humedad directa en las conexiones.

Peligro: lesiones

- Por descarga eléctrica / incendio

• El panel solar NO es adecuado para alimentar una red eléctrica existente.
• NO exponga el panel solar al agua directa.
• NO toque ni cortocircuite los contactos.

- Al abrir

- La caja de conexiones sólo puede ser abierta por personal cualificado.

- Al interferir con otros equipos

• NO utilice el panel solar si otros dispositivos se ven perturbados por su funcionamiento.
• NO debe utilizarse para manejar dispositivos médicos.

E

- Mirando directamente a la luz del sol durante periodos prolongados.

NO mire directamente al sol. Esto puede dañar permanentemente su vista.

- Los dispositivos conectados pueden ponerse en marcha sin vigilancia.

Apague los dispositivos conectados antes de poner en marcha el panel solar.

Desconecte los dispositivos no conmutables del panel solar antes de la puesta en servicio.

PRECAUCIÓN: Daños materiales

- Debido al funcionamiento en condiciones húmedas

- NO exponga el panel solar al agua directa.

- NO siga utilizando paneles solares defectuosos y deséchelos.

- Utilizando un cable de conexión incorrecto

- Utilice únicamente los cables de conexión USB A, USB C, DC5521, XT30 o XT60 que correspondan a las conexiones.

Los cables incorrectos o insuficientes pueden causar daños.

4. Funcionamiento / Montaje / Desmontaje

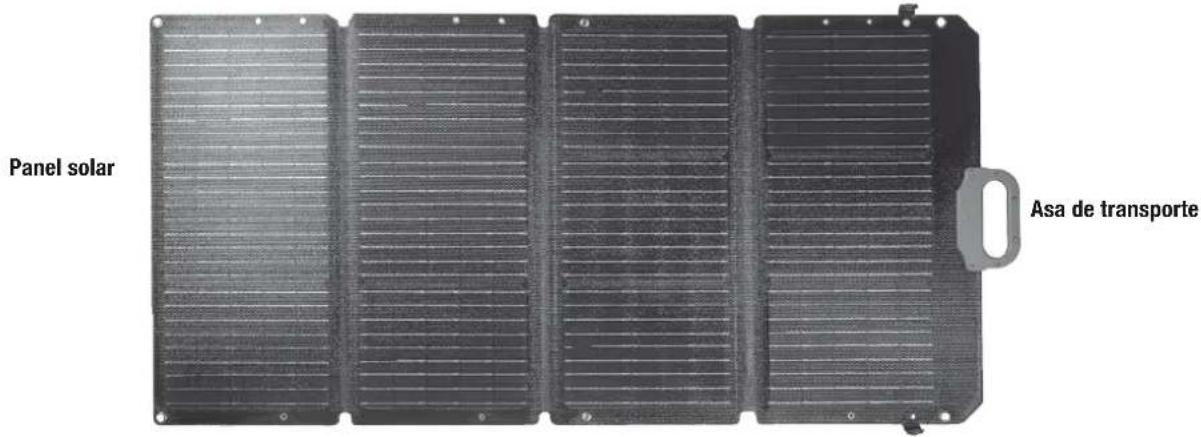

Detalles del producto

Detalles del producto Volver

Instalación del panel solar

1. Instalación del panel solar1. Despliegue el panel solar

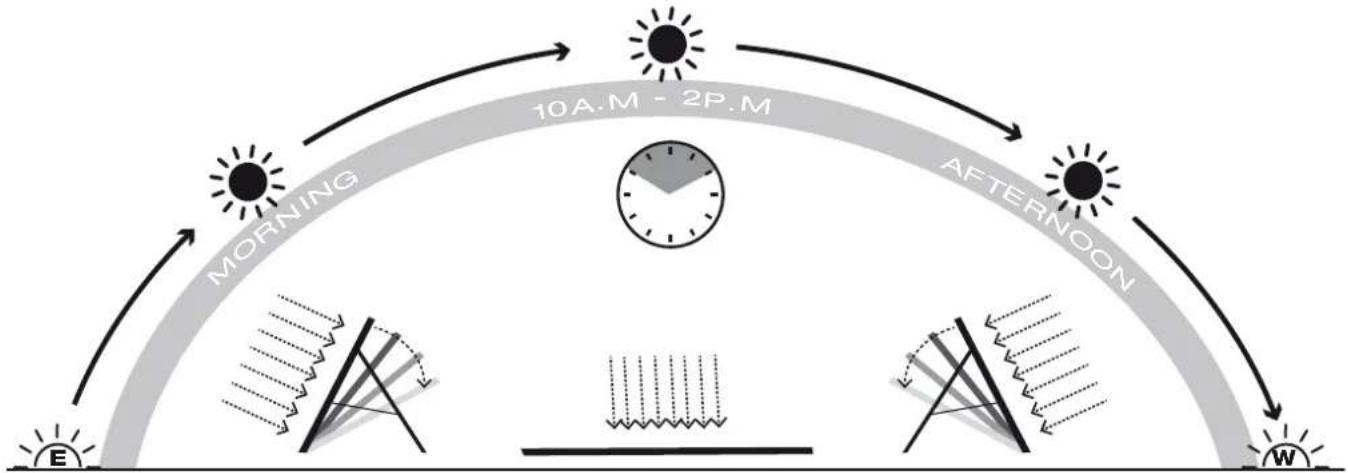

1. Alineación del panel solar 4. Ajustar el ángulo (\~35°, 50°, 63° y 76°)

1. Periodo de uso de la función de configuración

1. Conexión de las unidades

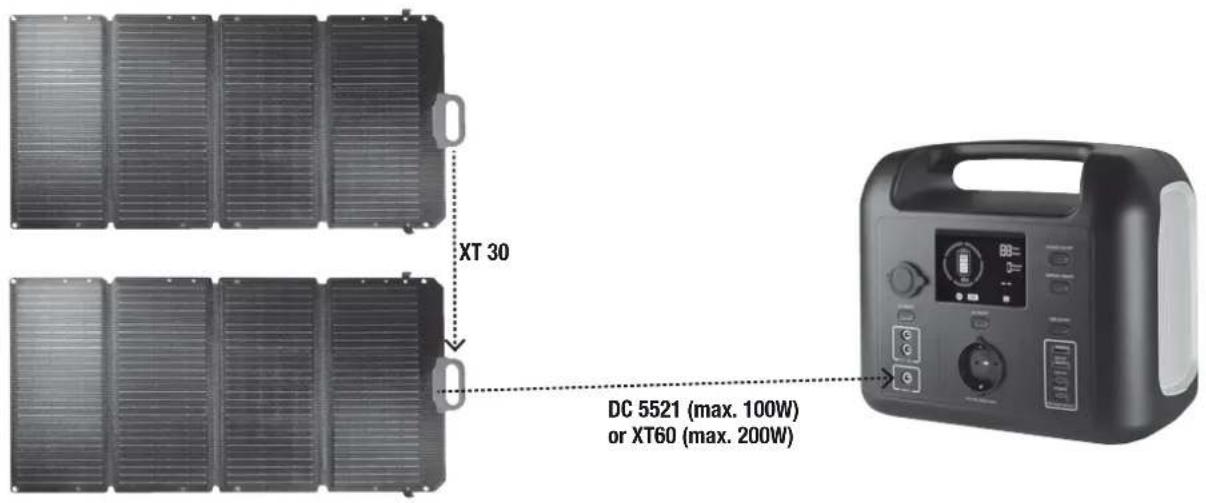

1. Conexión en paralelo de paneles solares

E

5. FAQ

P1: ¿Qué dispositivos se pueden conectar al panel solar?

R: Este panel solar es para cargar estaciones de energía y otros dispositivos móviles como tabletas, teléfonos inteligentes, bancos de energía y similares. Comprueba los datos técnicos para ver si tu dispositivo es compatible.

P2: ¿Se puede hacer funcionar el panel solar o dejarlo parado bajo la lluvia?

R: No. Este producto cuenta con la certificación IP44, mientras que el panel real sin la unidad de conexión cumple incluso los requisitos IP67. Sin embargo, debido a la unidad de conexión, debe evitarse el contacto permanente con la humedad y el agua, como la lluvia.

P3: ¿Qué debo hacer si el panel solar ha estado expuesto a la lluvia?

R: Seque el panel con un paño suave y deje que la unidad de conexión se seque por completo. Le recomendamos encarecidamente que no siga utilizando el panel solar después de esto, ya que puede haber penetrado humedad en la unidad de conexión. Peligro de cortocircuito/incendio.

P4: ¿Puedo utilizar el panel solar en un día nublado?

R: Sí, pero sólo obtendrá los mejores resultados con luz solar directa.

P5: ¿Cuál puede ser la razón de que el panel solar no cargue el dispositivo que tengo conectado?

R: - Compruebe si los datos técnicos del dispositivo que va a cargar coinciden con los del panel solar. Las malas condiciones meteorológicas, como la nubosidad, pueden afectar a la potencia de salida del panel solar. Comprueba si se puede cambiar la orientación del panel solar para mejorar la situación. - Compruebe que todos los cables de conexión están correctamente conectados y no presentan daños. Sustitúyalos si es necesario. - Comprueba si el panel solar tiene algún defecto visible o ha estado expuesto a humedad, lluvia, frío extremo o golpes, fuerte presión o similares. Si es así, desconéctelo de todos los dispositivos conectados y no siga utilizándolo.

6. Eliminación adecuada de los residuos

Eliminación del envase

El envase no debe eliminarse con la basura doméstica. Por favor, actúe de acuerdo con las normas locales de eliminación.

Eliminación del aparato

El aparato no debe eliminarse con la basura doméstica.

Por favor, entréguelo en un punto de recogida de aparatos eléctricos de su municipio o distrito.
