SP100W - Aurinkopaneeli VIVANCO - Ilmainen käyttöohje ja opas

Tuotetyyppi	Kannettava aurinkopaneeli
Merkki	Vivanco
Malli	SP100W
Teho	100 wattia
Aurinkokennon tyyppi	Monokiteinen
Hyötysuhde	~20%
Mitat	N. 100 x 67 x 3 cm
Paino	N. 10 kg
Lähtöjännite	18V DC (nimellinen)
Avovirtajännite (Voc)	~22V
Oikosulkuvirta (Isc)	~5.6A
Liittimen tyyppi	MC4-yhteensopiva
Vesitiiviysluokitus	IP65
Käyttölämpötila	-20°C – +60°C
Kehysmateriaali	Anodisoitu alumiiniseos
Peitemateriaali	Karkaistu lasi
Takuu	10 vuotta (teho)
Sertifikaatit	CE, RoHS
Käyttökohteet	Matkailuautot, veneet, off-grid järjestelmät, retkeily
Huolto	Puhdista pehmeällä liinalla ja miedolla pesuaineella; vältä hankaavia materiaaleja
Turvallisuus	Älä peitä paneelia käytön aikana; vältä teräviä esineitä pinnalla

Usein kysytyt kysymykset - SP100W VIVANCO

Mikä on Vivanco SP100W aurinkopaneelin maksimiteho?

SP100W aurinkopaneeli voi tuottaa jopa 100 wattia standarditestiolosuhteissa (STC: 1000W/m², 25°C, AM1.5).

Voinko käyttää tätä aurinkopaneelia 12V akun lataamiseen?

Kyllä, paneelin nimellisjännite 18V sopii 12V akun lataamiseen käytettäessä sopivaa lataussäädintä ylilatauksen estämiseksi.

Millaista lataussäädintä tarvitsen?

100W paneelille suositellaan MPPT-lataussäädintä tehokkuuden vuoksi, mutta myös PWM-säädin voi toimia. Varmista, että säädin vastaa paneelin jännitettä ja virtaa.

Onko SP100W paneeli vedenpitävä?

Kyllä, sillä on IP65-luokitus, mikä tarkoittaa, että se on suojattu matalapaineisilta vesisuihkuilta mistä tahansa suunnasta, mutta sitä ei saa upottaa.

Mitkä ovat paneelin mitat ja paino?

Paneelin mitat ovat noin 100 x 67 x 3 cm (39 x 26.4 x 1.2 tuumaa) ja paino noin 10 kg (22 lbs).

Kuinka puhdistan ja huollan aurinkopaneelia?

Puhdista pinta pehmeällä sienellä tai liinalla käyttäen mietoa saippuaa ja vettä. Älä käytä hankaavia puhdistusaineita tai painepesureita. Tarkista liitännät säännöllisesti.

Voinko kytkeä useita SP100W paneeleja yhteen?

Kyllä, voit kytkeä ne sarjaan jännitteen lisäämiseksi tai rinnan virran lisäämiseksi. Käytä sopivia yhdistimiä ja varmista, että kokonaisjännite ei ylitä lataussäätimen arvoa.

Mikä on käyttölämpötila-alue?

Paneeli voi toimia lämpötiloissa -20°C – +60°C (-4°F – 140°F). Suorituskyky voi heikentyä erittäin korkeissa lämpötiloissa.

Tuleeko paneelin mukana asennustarvikkeet?

SP100W sisältää yleensä esiporatut reiät asennusta varten, mutta ei sisällä kiinnikkeitä tai telineitä. Saatat joutua ostamaan asennustarvikkeet erikseen.

Mikä on tämän aurinkopaneelin takuuaika?

Vivanco tarjoaa 10 vuoden takuun, joka kattaa vähintään 90% nimellistehosta. Tarkista täydelliset ehdot tuotteen asiakirjoista.

KÄYTTÖOHJE SP100W VIVANCO

Ole hyvä ja lue ennen laitteen käyttöönottoa turvallisuushuomautukset sekä käyttöohjeet huolellisesti läpi. Säilytä käyttöohjeet hyvin ja anna ne eteenpäin mahdolliselle uudelle laiteen omistajalle.

Sisällysluettelo

1. Tekniset tiedot 4. Toiminta / kokoonpano / purkaminen
2. Toimituksen laajuus 5. USEIN KYSYTYT KYSYMYKSET
3. Käyttötarkoitus 6. Asianmukainen hävittäminen
   3.1 Turvallisuusohjeet

1. Tekniset tiedot

Yleisiä tietoja
Paino: 4,8 kg
Mitat taitettuna: 59,8*34,3*4,0cm.
Mitat kokoontaitettuna: 128,5*59,8*2,0cm.
Käyttölämpötila: -10°C ~ +65°C
Aurinkokennon pintapinnoite: ETFE/PET
Huipputeho (Pm):	100.0W (4x 25.0W)
Kennon hyötysuhde:	jopa 23,5
Kennon tyyppi:	Mono (182*182mm)
Suurin käyttöjännite (Vmp):	18.0V
Suurin käyttövirta (Imp):	5,55A
Avoimen piirin jännite (Voc):	18.0 ~ 21.6V
Oikosulkujännite (Isc):	DC 7.326 ~ 6.105A, USB-A 1.8 ~ 3.6A
Yhteydet
DC 5521 ulostulo:	16,0~18,0V, 6,25~5,55A, max. 100,0W.
USB A-lähtö:	QC3.0, 5.0V, 3.0A, max. 15.0W / 9.0V, 2.0A, max. 18.0W / 12.0V, 1.5A, max. 18.0W
USB-C-lähtö:	QC3.0, 5.0V, 3.0A, max. 15.0W / 9.0V, 2.0A, max. 18.0W / 12.0V, 1.5A, max. 18.0W
XT30 tulo ja lähtö:	16.0~18.0V, 6.25~5.55A, max. 100.0W.
XT60-lähtö:	16.0~18.0V, 6.25~5.55A, max. 100.0W

2. Toimituksen laajuus

1x aurinkopaneeli, 1x käyttöohje, 1x DC5521 liitäntäkaapeli

3. Käyttötarkoitus

Tätä aurinkopaneelia käytetään matkaviestimien lataamiseen ja sähkölaitteiden käyttämiseen. Käytä laitetta vain näiden ohjeiden mukaisesti. Se on tarkoitettu yksinomaan yksityiskäyttöön näiden ohjeiden mukaisesti, eikä sitä saa käyttää kaupallisiin tarkoituksiin. Tätä aurinkopaneelia ei saa syöttää olemassa oleviin sähköjärjestelmiin.

3.1 Turvallisuusohjeet

Käyttövirheiden vaara

Aurinkopaneelia saavat käyttää vain henkilöt, jotka ovat riittävästi perehtyneet sen toimintaan ja käsittelyyn. Varmista, että myös lapset ja vammaiset henkilöt noudattavat näitä ohjeita!

Palovaara

• Avaamalla:
• ÄLÄ avaa aurinkopaneelia äläkä käytä sitä vaurioituneena.
• Oikosulun avulla:
  ÄLÄ oikosulje koskettimia.
• Vahinkojen vuoksi:
• ÄLÄ käytä laitetta, jos se vaikuttaa vaurioituneelta. ÄLÄ taivuta, naarmuta tai väännä.
• Aseta aurinkopaneeli vain tasaiselle alustalle, jotta se ei pääse kaatumaan tai putoamaan.
• ÄLÄ käytä vaurioituneita kaapeleita / virtalähteitä aurinkopaneelissa.
• Kosteuden kanssa kosketuksiin joutumisen vuoksi:
• Jos aurinkopaneeli kastuu, anna sen kuivua kokonaan ennen käyttöä. Se on IP 44 -roiskevesisuojattu, mutta se ei saa altistaa liitäntöjä suoralle kosteudelle.

Vaara: loukkaantuminen

- Sähköisku / tulipalo

- Aurinkopaneeli ei sovellu olemassa olevaan sähköverkkoon syöttämiseen.

- ÄLÄ altista aurinkopaneelia suoraan vedelle.

- ÄLÄ koske koskettimiin äläkä oikosulje niitä.

- Avaamalla

- Liitäntärasian saa avata vain koulutettu henkilökunta.

- Häiritsemällä muita laitteita

- ÄLÄ käytä aurinkopaneelia, jos sen toiminta häiritsee muita laitteita.

- El saa käyttää lääkinnällisten laitteiden käyttämiseen.

FIN

- Katsomalla suoraan auringonvaloon pitkiä aikoja.

- ÄLÄ katso suoraan aurinkoon. Tämä voi vahingoittaa näköäsi pysyvästi.

- Liitetyt laitteet voivat käynnistyä ilman valvontaa.

- Sammuta kytketyt laitteet ennen aurinkopaneelin käynnistämistä. Irrota kytkemättömät laitteet aurinkopaneelista ennen käyttöönottoa.

VAROITUS: Materiaalivaurio

- Kosteissa olosuhteissa tapahtuvan toiminnan vuoksi

- ÄLÄ altista aurinkopaneelia suoraan vedelle.

- ÄLÄ jatka viallisen aurinkopaneelin käyttöä ja hävitä se.

- Käyttämällä vääriä liitäntäkaapeleita

- Käytä vain USB A-, USB C-, DC5521-, XT30- tai XT60-liitäntäkaapeleita, jotka vastaavat liitäntöjä.

Väärät tai riittämättömät kaapelit voivat aiheuttaa vahinkoa.

4. Toiminta / Kokoonpano / Purkaminen

Tuotetiedot edessä

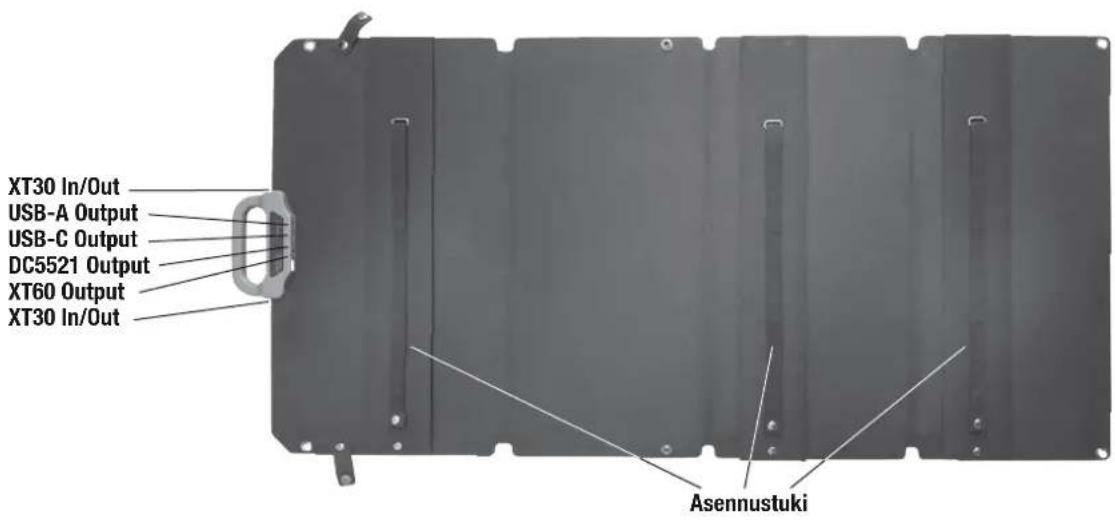

Tuotetiedot takaisin

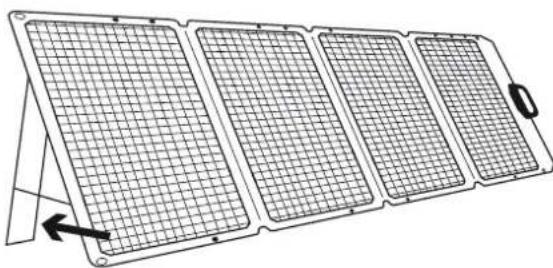

Aurinkopaneelin asentaminen

1. Aurinkopaneelin asentaminen1. Aurinkopaneelin avaaminen

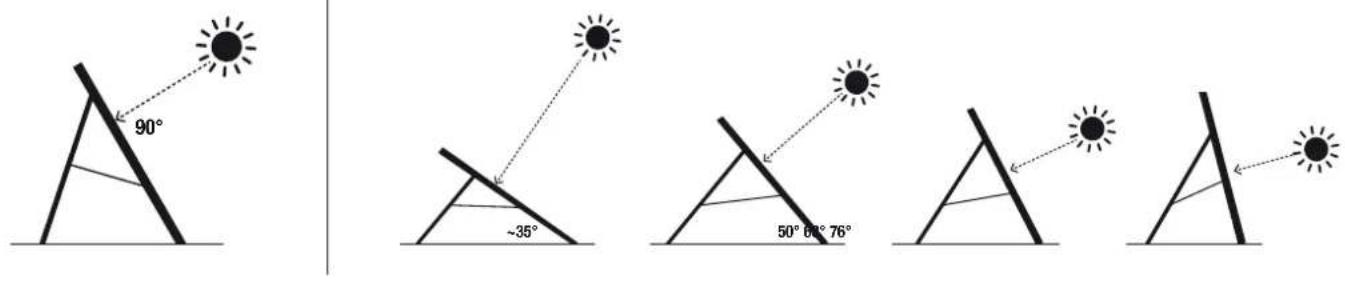

1. Aurinkopaneelin kohdistaminen 4. Kulman säätö (\~35°, 50°, 63° ja 76°)

1. Asetustoiminnon käyttöaika

1. Yksiköiden liittäminen

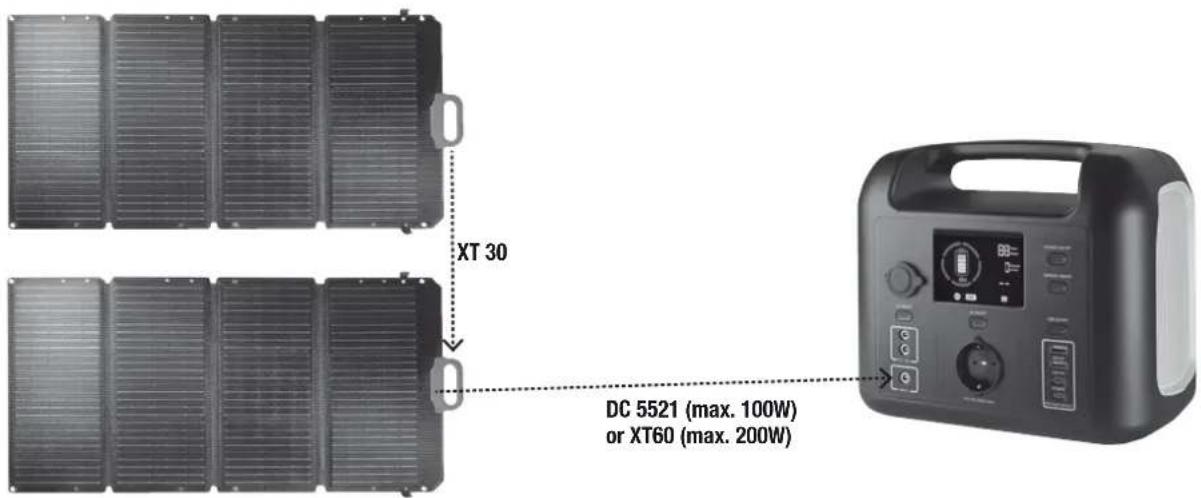

1. Aurinkopaneelien rinnakkaiskytkentä

FIN

5. UKK

Kysymys 1: Mitä laitteita voidaan liittää aurinkopaneeliin?

V: Tämä aurinkopaneeli on tarkoitettu sähköasemien ja muiden mobiililaitteiden, kuten tablettien, älypuhelimien, virtapankkien ja vastaavien, lataamiseen. Tarkista teknisistä tiedoista, onko laitteesi tuettu.

Kysymys 2: Voiko aurinkopaneelia käyttää tai jättää seisomaan sateessa?

V: Ei. Tämä tuote on IP44-sertifioitu, kun taas varsinainen paneeli ilman liitäntäyksikköä täyttää jopa IP67-vaatimukset. Liitäntäyksikön vuoksi pysyvää kosketusta kosteuden ja veden, kuten sateen, kanssa on kuitenkin vältettävä.

Kysymys 3: Mitä minun pitäisi tehdä, jos aurinkopaneeli on seissyt tai maannut sateessa?

V: Kuivaa paneeli pehmeällä liinalla ja anna liitäntäyksikön kuivua kokonaan. Suosittelemme, ettet jatka aurinkopaneelin käyttöä tämän jälkeen, koska liitäntäyksikköön on saattanut tunkeutua kosteutta. Oikosulun/palon vaara!

Kysymys 4: Voinko käyttää aurinkopaneelia pilvisenä päivänä?

V: Kyllä, mutta parhaat tulokset saavutetaan vain suorassa auringonvalossa.

Kysymys 5: Mikä voi olla syy siihen, että aurinkopaneeli ei lataa kytkemääni laitetta?

V: - Tarkista, että ladattavan laitteen tekniset tiedot vastaavat aurinkopaneelin teknisiä tietoja. Huonot sääolosuhteet, kuten pilvipeite, voivat vaikuttaa aurinkopaneelin lähtötehoon. Tarkista, voidaanko aurinkopaneelin suuntausta muuttaa tilanteen parantamiseksi. - Tarkista, että kaikki liitäntäkaapelit on kytketty oikein ja että ne ovat ehjiä. Vaihda ne tarvittaessa. - Tarkista, onko aurinkopaneelissa näkyviä vikoja tai onko se altistunut kosteudelle, sateelle, äärimmäiselle kylmyydelle tai iskuille, voimakkaalle paineelle tai vastaavalle. Jos näin on, irrota se kaikista liitetyistä laitteista äläkä jatka sen käyttöä.

6. Asianmukainen hävittäminen

Pakkauksen hävittäminen

Pakkausta ei saa hävittää kotitalousjätteen mukana. Toimi paikallisten hävittämismääräysten mukaisesti.

Laitteen hävittäminen

Laitetta ei saa hävittää talousjätteen mukana.

Toimita se oman kuntasi tai alueesi sähkölaitteiden keräyspisteeseen.
