SP100W - Solarmodul VIVANCO - Kostenlose Bedienungsanleitung

Produkttyp	Tragbares Solarpanel
Marke	Vivanco
Modell	SP100W
Leistungsabgabe	100 Watt
Solarzellentyp	Monokristallin
Wirkungsgrad	~20%
Abmessungen	Ca. 100 x 67 x 3 cm
Gewicht	Ca. 10 kg
Ausgangsspannung	18V DC (nominal)
Leerlaufspannung (Voc)	~22V
Kurzschlussstrom (Isc)	~5.6A
Anschlusstyp	MC4-kompatibel
Wasserdichtigkeitsklasse	IP65
Betriebstemperatur	-20°C bis +60°C
Rahmenmaterial	Eloxierte Aluminiumlegierung
Abdeckmaterial	Gehärtetes Glas
Garantie	10 Jahre (Leistungsabgabe)
Zertifizierungen	CE, RoHS
Anwendung	Wohnmobile, Boote, netzunabhängige Systeme, Camping
Wartung	Mit einem weichen Tuch und mildem Reinigungsmittel reinigen; abrasive Materialien vermeiden
Sicherheit	Das Panel während des Betriebs nicht abdecken; scharfe Gegenstände auf der Oberfläche vermeiden

Häufig gestellte Fragen - SP100W VIVANCO

Was ist die maximale Leistungsabgabe des Vivanco SP100W Solarpanels?

Das SP100W Solarpanel kann unter Standardtestbedingungen bis zu 100 Watt liefern (STC: 1000W/m², 25°C, AM1.5).

Kann ich dieses Solarpanel zum Laden einer 12V Batterie verwenden?

Ja, die Nennspannung des Panels von 18V ist geeignet, um eine 12V Batterie zu laden, wenn ein geeigneter Laderegler verwendet wird, um Überladung zu verhindern.

Welche Art von Laderegler benötige ich?

Für ein 100W Panel wird ein MPPT-Laderegler empfohlen, aber ein PWM-Regler funktioniert auch. Stellen Sie sicher, dass der Regler zur Spannung und zum Strom des Panels passt.

Ist das SP100W Panel wasserdicht?

Ja, es hat die Schutzklasse IP65, was bedeutet, dass es gegen Niederdruckwasserstrahlen aus jeder Richtung geschützt ist, aber es sollte nicht untergetaucht werden.

Was sind die Abmessungen und das Gewicht des Panels?

Das Panel misst ca. 100 x 67 x 3 cm (39 x 26.4 x 1.2 Zoll) und wiegt etwa 10 kg (22 Pfund).

Wie sollte ich das Solarpanel reinigen und warten?

Reinigen Sie die Oberfläche mit einem weichen Schwamm oder Tuch mit milder Seife und Wasser. Verwenden Sie keine scheuernden Reinigungsmittel oder Hochdruckreiniger. Überprüfen Sie regelmäßig die Anschlüsse.

Kann ich mehrere SP100W Panels miteinander verbinden?

Ja, Sie können sie in Reihe schalten, um die Spannung zu erhöhen, oder parallel, um den Strom zu erhöhen. Verwenden Sie geeignete Kombinierer und stellen Sie sicher, dass die Gesamtspannung die Nennspannung des Ladereglers nicht überschreitet.

Was ist der Betriebstemperaturbereich?

Das Panel kann bei Temperaturen von -20°C bis +60°C (-4°F bis 140°F) betrieben werden. Die Leistung kann bei sehr hohen Temperaturen abnehmen.

Wird das Panel mit Montagezubehör geliefert?

Das SP100W hat normalerweise vorgebohrte Löcher für die Montage, enthält aber keine Halterungen oder Ständer. Möglicherweise müssen Sie Montagezubehör separat erwerben.

Wie lange ist die Garantiezeit für dieses Solarpanel?

Vivanco bietet eine 10-jährige Garantie, die mindestens 90% der Nennleistung abdeckt. Bitte beachten Sie die Produktdokumentation für die vollständigen Bedingungen.

BEDIENUNGSANLEITUNG SP100W VIVANCO

D Bedienungsanleitung

FIN Käyttöohjeet

D Bedienungsanleitung

07 - 10

Bitte lesen Sie diese Anleitung BEVOR Sie das Gerät benutzen aufmerksam durch, um es sicher und zuverlässig zu nutzen, und bewahren Sie die Gebrauchsanleitung gut auf und geben Sie sie an mögliche Nachbesitzer weiter.

Inhaltsverzeichnis

1. Technische Daten 4. Betrieb / Montage / Demontage
2. Lieferumfang 5. FAQ
3. Bestimmungsgemäßer Gebrauch 6. Sachgemäße Entsorgung
   3.1 Sicherheitshinweise

1. Technische Daten

Allgemeine Informationen

Gewicht: 4,8Kg

Abmessungen zusammengefaltet: 59,8*34,3*4,0cm

Abmessungen entfaltet: 128,5*59,8*2,0cm

Betriebstemperatur: -10°C ~ +65°C

Solarzellen Oberflächenbeschichtung: ETFE/PET

Spitzenleistung (Pm): 100.0W (4x 25,0W)

Zelleffizienz: bis zu 23,5%

Zellentyp: Mono (182*182mm)

Maximale Betriebsspannung (Vmp): 18,0V

Maximaler Betriebsstrom (Imp): 5,55A

Leerlaufspannung (Voc): 18,0 ~ 21,6V

Kurzschlussspannung (Isc): DC 7,326 ~ 6,105A, USB-A 1,8 ~ 3,6A

Anschlüsse

DC 5521 Ausgang: 16.0~18.0V, 6.25~5.55A, max. 100.0W

USB A Ausgang: QC3.0, 5.0V, 3.0A, max. 15.0W / 9.0V, 2.0A, max. 18.0W / 12.0V, 1.5A, max. 18.0W

USB-C Ausgang: QC3.0, 5.0V, 3.0A, max. 15.0W / 9.0V, 2.0A, max. 18.0W / 12.0V, 1.5A, max. 18.0W

XT30 Ein- und Ausgang: 16.0~18.0V, 6.25~5.55A, max. 100.0W

XT60 Ausgang: 16.0~18.0V, 6.25~5.55A, max. 100.0W

2. Lieferumfang

1x Solarpanel, 1x Gebrauchsanleitung, 1x DC5521 Verbindungskabel

3. Bestimmungsgemäßer Gebrauch

Dieses Solarpanel dient dem mobilen Aufladen von mobilen Power Station und dem Betrieb von elektrischen Geräten. Verwenden Sie das Gerät nur gemäß dieser Anleitung. Es ist ausschließlich zum Einsatz im privaten Bereich entsprechend dieser Anleitung bestimmt und darf nicht für gewerbliche Zwecke verwendet werden. Ein Einspeisen mittels dieses Solarpanels in bestehende Elektroanlagen ist nicht zulässig.

3.1 Sicherheitshinweise

Gefahr Bedienungsfehler

Das Solarpanel darf nur von Personen verwendet werden, die mit der Bedienung und Umgang ausreichend vertraut sind. Achten Sie darauf, dass auch Kinder und Behinderte diese Hinweise beachten!

Gefahr Brand

Durch Öffnen:
- Solarpanel NICHT öffnen und NICHT in beschädigtem Zustand benutzen.
- Durch Kurzschluss:
- Schließen Sie die Kontakte NICHT kurz.
- Durch Beschädigung:
- Nutzen Sie das Gerät NICHT, wenn es beschädigt zu sein scheint. NICHT biegen, zerkratzen oder verdrehen.
- Stellen Sie das Solarpanel nur auf einen ebenen Untergrund, um Schäden durch umkippen oder herunterfallen zu vermeiden. - Verwenden Sie keine beschädigten Kabel / Netzteile an dem Solarpanel.
- Durch Kontakt mit Feuchtigkeit:
Sollte das Solarpanel nass werden, so lassen Sie diese vor der weiteren Verwendung vollständig trocknen. Es ist IP 44 Spritzwassergeschützt, darf aber an den Anschlüssen NICHT direkter Feuchtigkeit ausgesetzt werden.

Gefahr: Verletzung

- Durch Stromschlag / Brand

• Das Solarpanel ist NICHT zum Einspeisen in ein bestehendes Stromnetz geeignet.
• Solarpanel NICHT direktem Wasser aussetzen.
• NICHT in die Kontakte fassen bzw. diese kurzschließen.

- Durch Öffnen

Die Anschlussbox darf ausschließlich von geschultem Personal geöffnet werden.

- Durch Störung anderer Geräte

• Solarpanel NICHT verwenden, wenn andere Geräte durch den Betrieb gestört werden.
• Darf NICHT zum Betrieb von Medizinprodukten verwendet werden.

D

- Durch direktes, längeres hineinschauen in das Sonnenlicht

- NICHT direkt in die Sonne schauen. Dieses kann Ihr Augenlicht dauerhaft schädigen.

- Angeschlossene Geräte können unbeaufsichtigt anlaufen

- Angeschlossene Geräte vor Inbetriebnahme des Solarpanels ausschalten. Nicht schaltbare Geräte vor Inbetriebnahme vom Solarpanel trennen.

ACHTUNG: Sachschaden

- Durch Betrieb bei Nässe

- Solarpanel NICHT direktem Wasser aussetzen.

- Defektes Solarpanel NICHT weiterbenutzen und der Entsorgung zuführen.

- Durch Nutzung falscher Anschlusskabel

- Nutzen Sie ausschließlich die zu den Anschlüssen passenden USB A, USB C, DC5521, XT30 bzw. XT60 Anschlusskabel.

Falsche bzw. unzureichende Kabel können Schäden verursachen.

4. Betrieb / Montage / Demontage

Produktdetails Vorderseite

Produktdetails Rückseite

Aufstellen des Solarpanels

1. Aufstellen des Solarpanels1. Öffnen

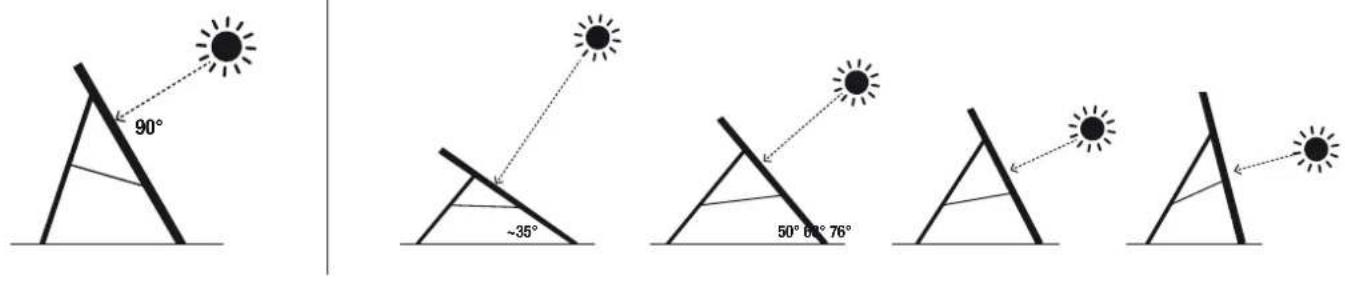

1. Ausrichten des Solarpanels 4. Winkel verstellen (\~35°, 50°, 63° und 76°)

1. Zeitraum der Nutzung der Aufstellfunktion

1. Anschließen der Geräte

1. Parallelschaltung von Solarpanelen

D

5. FAQ

Q1: Welche Geräte können an das Solarpanel angeschlossenen werden?

A: Dieses Solarpanel ist zum Laden von Power Stations und anderen mobilen Geräten wie Tablet, Smartphone, Power Bank und ähnlichen geeignet. Ob Ihr Gerät unterstützt wird, gleichen Sie anhand der technischen Daten ab.

Q2: Darf das Solarpanel im Regen betrieben werden bzw. stehen bleiben?

A: Nein. Dieses Produkt ist IP44 zertifiziert, wobei das eigentliche Panel ohne die Anschlusseinheit sogar IP67 Anforderungen gerecht wird. Aufgrund der Anschlusseinheit ist hier aber dauerhafter Kontakt mit Feuchtigkeit und Wasser wie z.B. Regen zu vermeiden.

Q3: Was tue ich, sollte das Solarpanel doch einmal im Regen gestanden oder gelegen hat?

A: Trocknen sie das Panel mit einem weichen Tuch und lassen Sie die Anschlusseinheit vollständig austrocknen. Wir empfehlen dringend, das Solar Panel hiernach nicht weiter zu benutzen, da Feuchtigkeit in die Anschlusseinheit eingedrungen sein kann. Kurzschlussgefahr/Brandgefahr!

Q4: Kann ich das Solarpanel auch bei bewölktem Himmel benutzen?

A: Ja, beste Ergebnisse erreichen Sie allerdings nur bei direkter Sonneneinstrahlung.

Q5: Woran kann es liegen, dass das Solarpanel das von mir angeschlossene Gerät nicht lädt?

A: - Bitte prüfen Sie, ob die technischen Daten des zu ladenden Gerätes mit denen des Solarpanels übereinstimmen. Schlechte Wetterbedingungen wie Bewölkung können die Ausgangsleistung des Solarpanels beeinträchtigen. Prüfen Sie, ob sich durch ggf. verändern der Solarpanelausrichtung Besserung einstellt.

- Prüfen Sie, ob alle Anschlusskabel korrekt verbunden und unbeschädigt sind. Tauschen Sie diese ggf. aus.

- Prüfen Sie, ob das Solarpanel ggf. einen sichtbaren Defekt aufweist oder aber Feuchtigkeit, Regen, extremer Kälte oder aber Stößen, starkem Druck oder ähnlichem ausgesetzt war. Wenn ja, so trennen Sie es bitte von allen angeschlossenen Geräten und betreiben dieses nicht weiter.

6. Sachgemäße Entsorgung

Entsorgung der Verpackung

Die Verpackung darf nicht mit dem Hausmüll entsorgt werden. Bitte handeln Sie entsprechend der lokalen Entsorgungsvorschriften.

Entsorgung des Gerätes

Das Gerät darf nicht mit dem Hausmüll entsorgt werden. Bitte geben Sie es bei einer Sammelstelle für Elektrogeräte Ihrer Gemeinde oder Ihres Stadtteils ab.
