USER MANUAL DEE 2103 DIMPLEX

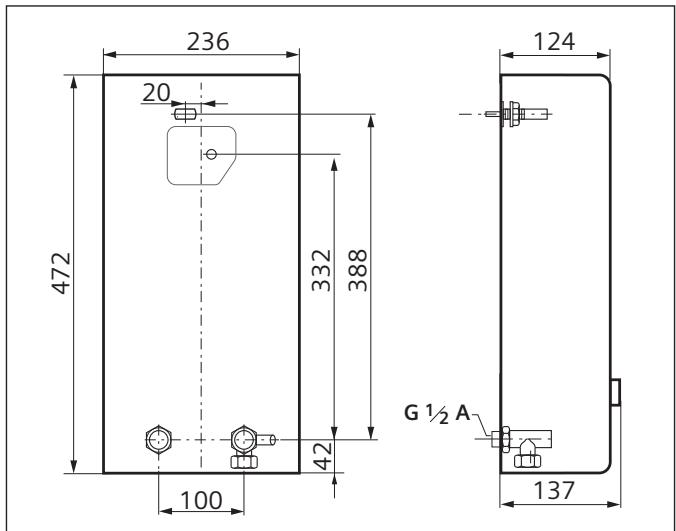

EN Installation instructions FR Instructions de montage Montez le chauffe-eau instantané en suivant les indications portées sur les figures. Respectez les consignes du texte.

Consignes de sécurité

Danger de choc électrique ! En cas d’erreur, déconnectez immédiatement la tension du secteur. ■ Nous n’assumons aucune garantie pour les risques susceptibles de survenir en cas de non-respect de cette notice. ■ Seul un installateur agréé est autorisé à raccorder et à mettre en marche le chauffe-eau instantané. ■ Nʼouvrez jamais l’appareil sans avoir interrompu l’apport de courant à l’appareil. ■ Respectez les prescriptions légales en vigueur dans votre pays ainsi que celles recommandées par les compagnies locales/nationales distributrices d’électricité et d’eau et applicables dans votre localité. ■ Le chauffe-eau instantané est un appareil qui répond à la classe de protection I. Il doit être raccordé au fil de terre. ■ L’appareil doit être raccordé de manière durable aux conduites d’eau posées de manière fixe. La section de câble doit correspondre à la puissance à installer. ■ Exemple : Les conduites d’eau mises à la terre peuvent simuler la présence d’un fil de terre. ■ Afin de respecter les prescriptions de sécurité applicables, l’installation doit comporter un dispositif de coupure tous pôles. L’espace coupe-circuit entre les contacts doit s’élever à 3 mm minimum. ■ Le chauffe-eau est conçu uniquement pour fonctionner en circuit fermé (résistant à la pression). ■ La robinetterie doit pouvoir s’utiliser avec des chauffe-eau fermés (résistants à la pression). ■ Ne raccorder le chauffe-eau instantané qu’à une conduite d’eau froide. ■ Le chauffe-eau peut s’utiliser avec de la tuyauterie en matière plastique certifiée DVGW.

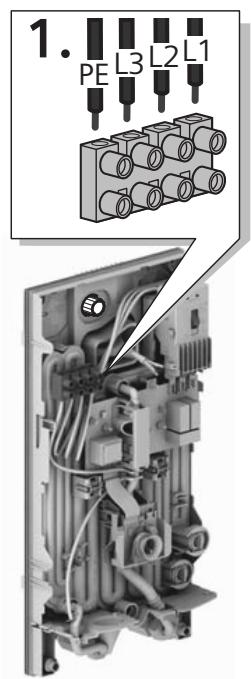

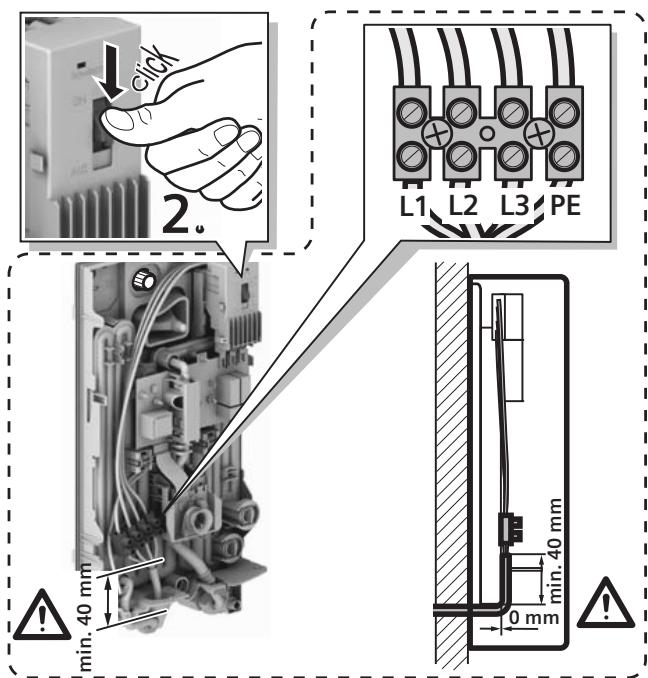

I. ■ Coupez l’arrivée d’eau. Le raccord électrique (câble de raccordement) doit être sans tension. Dévissez ou désenclenchez les fusibles. III.

Si elle a été endommagée pendant le montage, bouchez les trous pour les rendre étanches à l’eau.

Raccordement de l’eau

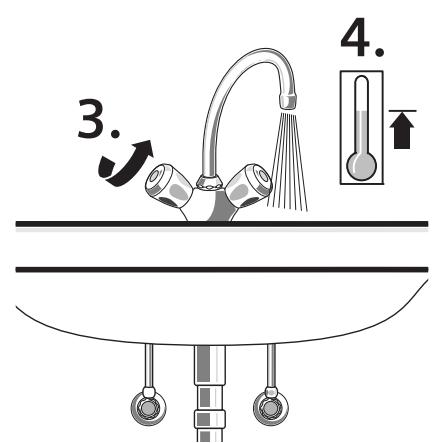

■ Le chauffe-eau instantané doit être purgé. Pour ce faire, ouvrir entièrement le robinet d’eau chaude et rincer l’appareil 1 minute avec un débit d’au moins

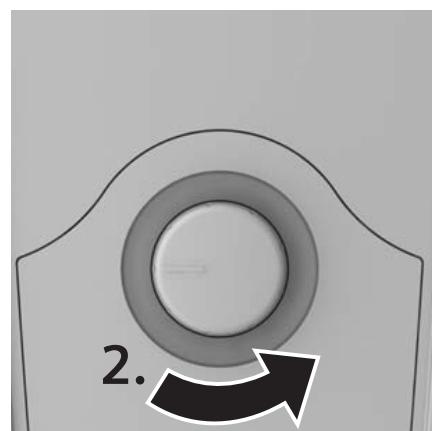

6 litres d’eau. V. ■ Régler la température.

Astuce : si l’appareil ne démarre pas en raison d’un débit trop faible, retirer le brise-jet, la pomme de douche ou tout

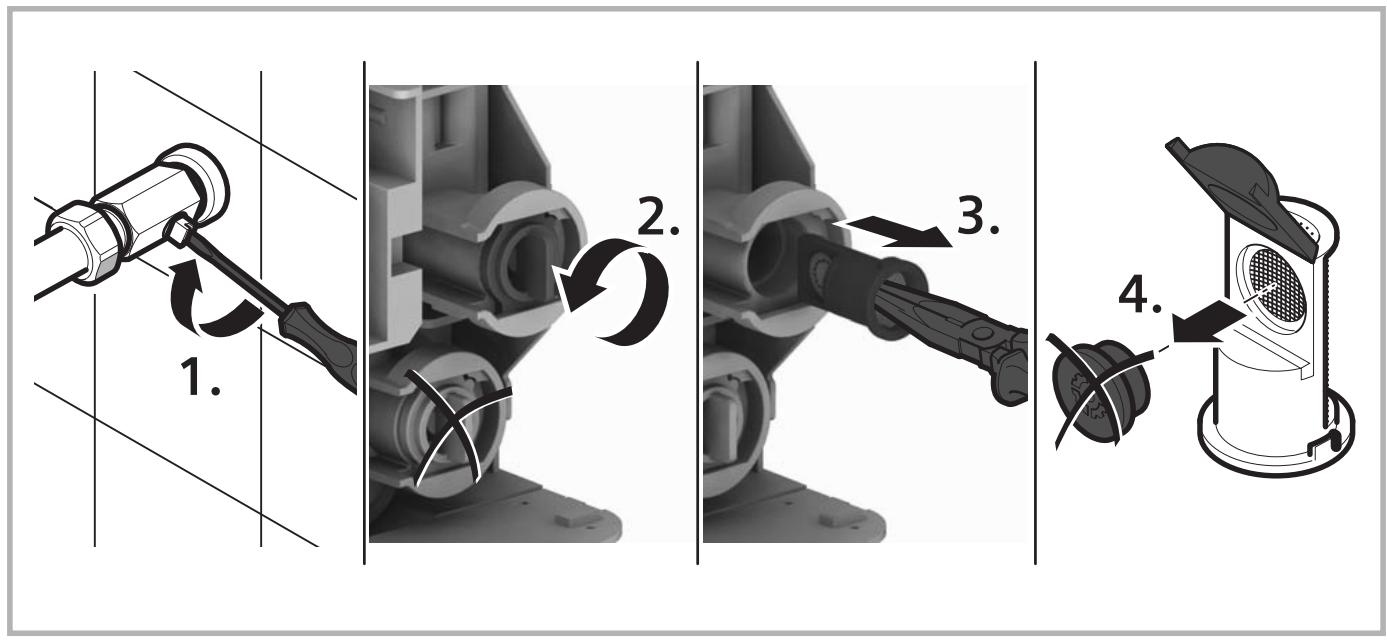

élément similaire pour le démarrage et répéter le processus. ■ Lors d’une pression de conduite d’eau faible, retirez le limiteur de débit (voir Fig. A). ■ Expliquez à l’utilisateur le fonctionnement du chauffe-eau instantané.

FR Si votre installation domestique présente une pression d’eau faible et si, pour cette raison, le chauffeeau ne peut pas fonctionner à pleine puissance, enlevez le limiteur de débit.

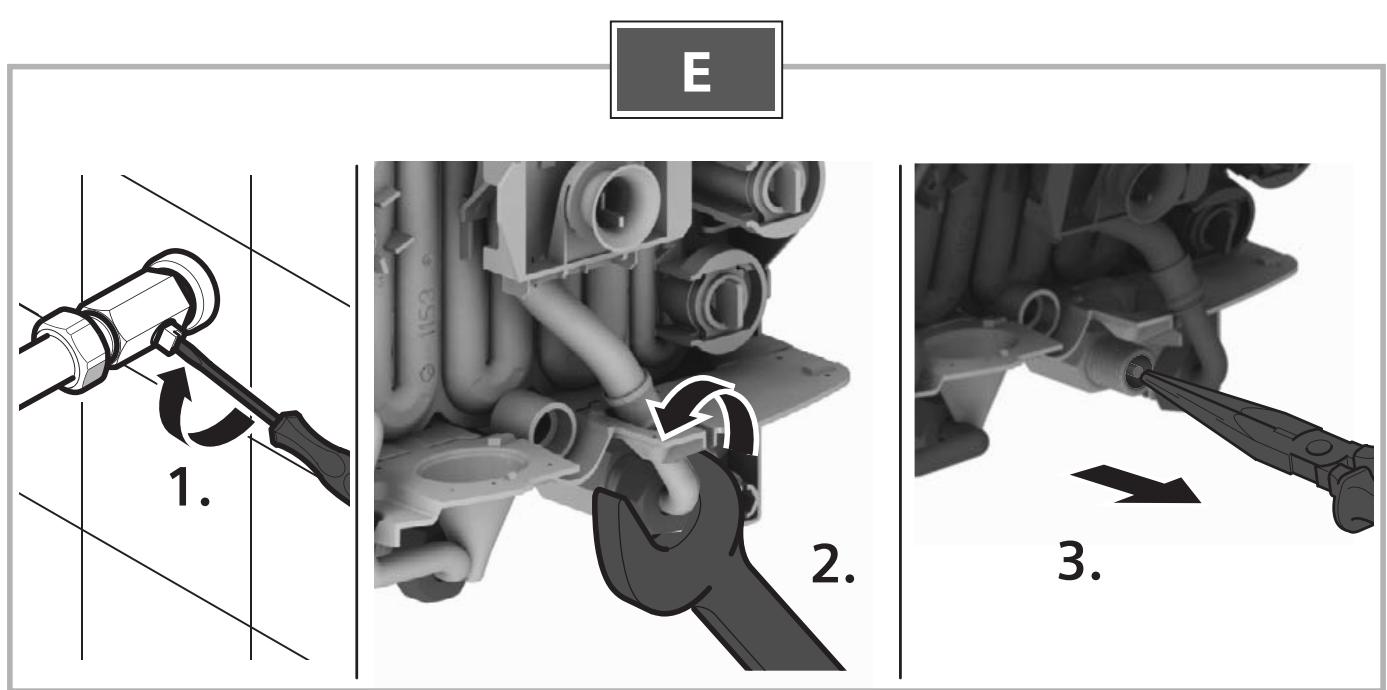

Retirer le crible et le nettoyer ou le décalcifier. Voir Fig. E 1–3.

Consignes de sécurité ■ Cet appareil est conçu pour une utilisation ménagère ou pour des applications apparentées à des tâches ménagères non-commerciales. Les applications apparentées à des tâches ménagères comprennent par ex. l’utilisation dans des cuisines de collaborateurs de magasins, bureaux , exploitations agricoles et autres exploitations commerciales, ainsi que l’utilisation par des hôtes de pensions, de petits hôtels et d’aménagements d’habitats similaires. Danger de choc électrique ! En cas d’erreur, déconnectez immédiatement la tension du secteur. ■ Nous n’assumons aucune garantie pour les risques susceptibles de survenir en cas de non-respect de cette notice.

réglage pour un lavabo réglage pour une douche

Pour obtenir des températures élevées ou des débits importants, si une batterie thermostatique est mise en oeuvre, il est recommandé de choisir les réglages suivants :

■ Seul un installateur agréé est autorisé à raccorder et à mettre en marche le chauffe-eau instantané.

nettoyage de la vaisselle

■ Les réparations ne doivent être effectuées que par un spécialiste afin d’éviter les dangers.

remplir la baignoire

■ N’installer le chauffe-eau instantané que dans un local exempt de gel.

■ L’utilisation de cet appareil est fortement déconseillée aux personnes à capacité réduites, tant mentales que physiques ou ne possédant pas les connaissances suffisantes ainsi qu’aux enfants, hormis s’ils sont surveillés ou s’ils ont été instruits en regard de l’utilisation de l’appareil par une personne, qui est responsable de leur sécurité. ■ Tenir les enfants éloignés de l’appareil. Surveiller les enfants afin qu’ils ne jouent pas avec l’appareil. ■ Le mitigeur et le tuyau d’eau chaude peuvent devenir chauds. ■ En cas de panne, désenclencher immédiatement les fusibles. En présence d’une non-étanchéité sur l’appareil, fermer immédiatement la conduite d’eau froide. Ne faire éliminer la panne que par le service clients usine ou une entreprise spécialisée habilitée.

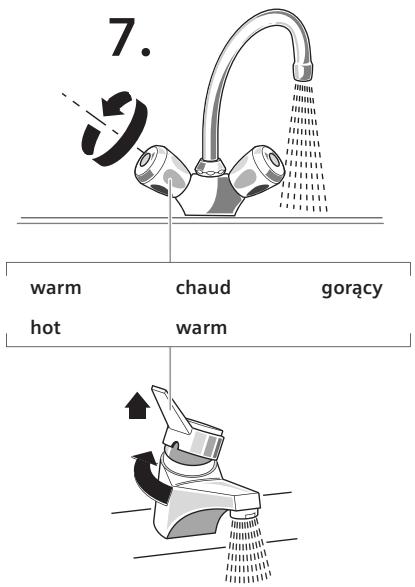

■ Robinet d’eau chaude ouvert.

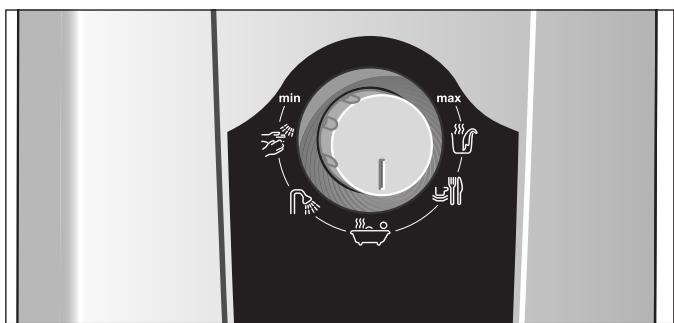

L’appareil se met en marche et chauffe l’eau lorsque le robinet d’eau chaude est ouvert. Fermez le robinet d’eau et l’appareil s’éteint à nouveau. La température de l’eau à la sortie varie en fonction d’une éventuelle modification de la température de l’eau à l’entrée.

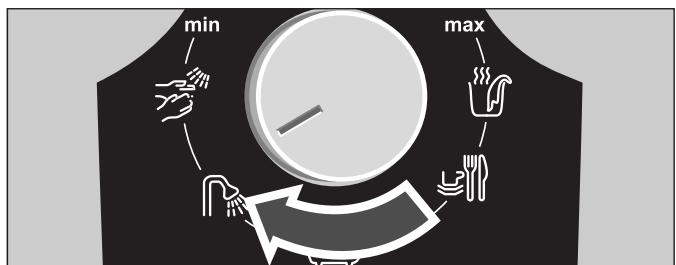

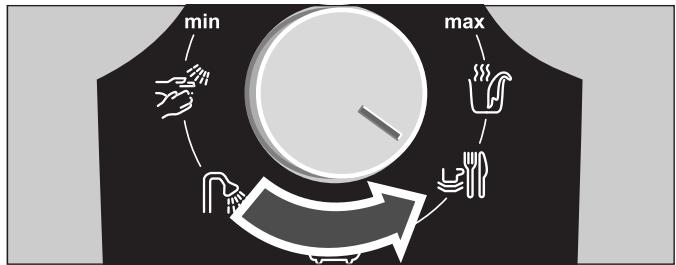

Pour hausser la température de l’eau

Votre nouvel appareil

Le chauffe-eau à commande électronique réchauffe l’eau circulant dans l’appareil.

Si la température de l’eau n’est pas suffisamment élevée lorsque le robinet est complètement ouvert, cela indique que le débit d’eau qui traverse le chauffe-eau est plus important que celui que la puissance du chauffe-eau permet de chauffer. Pour obtenir une eau plus chaude, il convient dans ce cas de fermer quelque peu le robinet pour réduire le débit.

L’addition d’eau froide lorsque la température de l’eau fournie par l’appareil est trop élevée constitue un gaspillage inutile d’eau et d’énergie. La température d’exploitation la plus rentable pour l’appareil ). est de 40 °C (position du sélectionneur de température

Mise en service suite à une coupure d’eau ■ Mettre l’appareil sans tension (désenclencher les fusibles dans l’installation domestique).

Essuyez l’appareil uniquement avec un chiffon humide.

N’utilisez aucun détergent abrasif ou récurant.

■ Laissez le robinet d’eau chaude ouvert jusqu’à ce que l’air se soit échappé de la conduite.

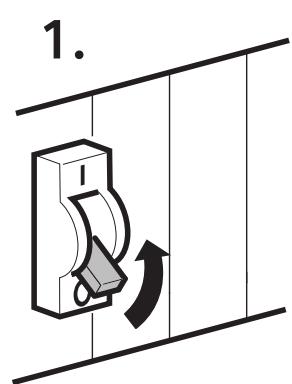

■ Réenclencher les fusibles. L’appareil est prêt à fonctionner.

En cas de panne que faire ?

Si votre appareil ne fonctionne pas tel que désiré, la cause est souvent minime. Veuillez contrôler si la panne peut être éliminée d’elle-même en se basant sur les conseils suivants. Une intervention du service après-vente n’est pas nécessaire et vous économisez ainsi des frais. Panne

Le crible du robinet d’eau ou de la pomme de douche est bouché.

Retirer le crible et le nettoyer ou le décalcifier.

Technicien laisser réguler le débit via une souspécialisé pape d’équerre. Contrôler le limiteur de débit ou utiliser un plus petit

La détection d’air dans l’appareil détecte de l’air dans l’eau et déconnecte brièvement la puissance chauffante.

Le chauffe-eau instantané se met en marche automatiquement après quelques secondes.

La température de l’eau réglée n’est pas obtenue.

L’eau n’est pas suffisamment chaude.

De l’eau froide coule brièvement.

Contrôler le limiteur de débit ou utiliser un plus petit

Automatique du chauffe-eau instantané

(débit au moins 6 litres par minute). L’appareil commence ensuite à chauffer (sécurité). Si l’appareil ne démarre pas en raison d’un débit trop faible, retirer le brise-jet, la pomme de douche ou tout élément similaire pour le démarrage et répéter le processus.

Si la panne n’a pas pu être éliminée, veuillez appeler le service après-vente.

Si vous contactez le service après-vente, veuillez indiquer le nº E et le nº FD de votre appareil.

Les conditions de garantie applicables sont celles publiées par notre distributeur dans le pays où a été effectué l’achat.

Le revendeur chez qui vous vous êtes procuré l’appareil fournira les modalités de garantie sur simple demande de votre part. En cas de recours en garantie,veuillez toujours vous munir de la preuve d’achat.

Sous réserve de modifications.
