GEBRUIKSAANWIJZING DEE 2103 DIMPLEX

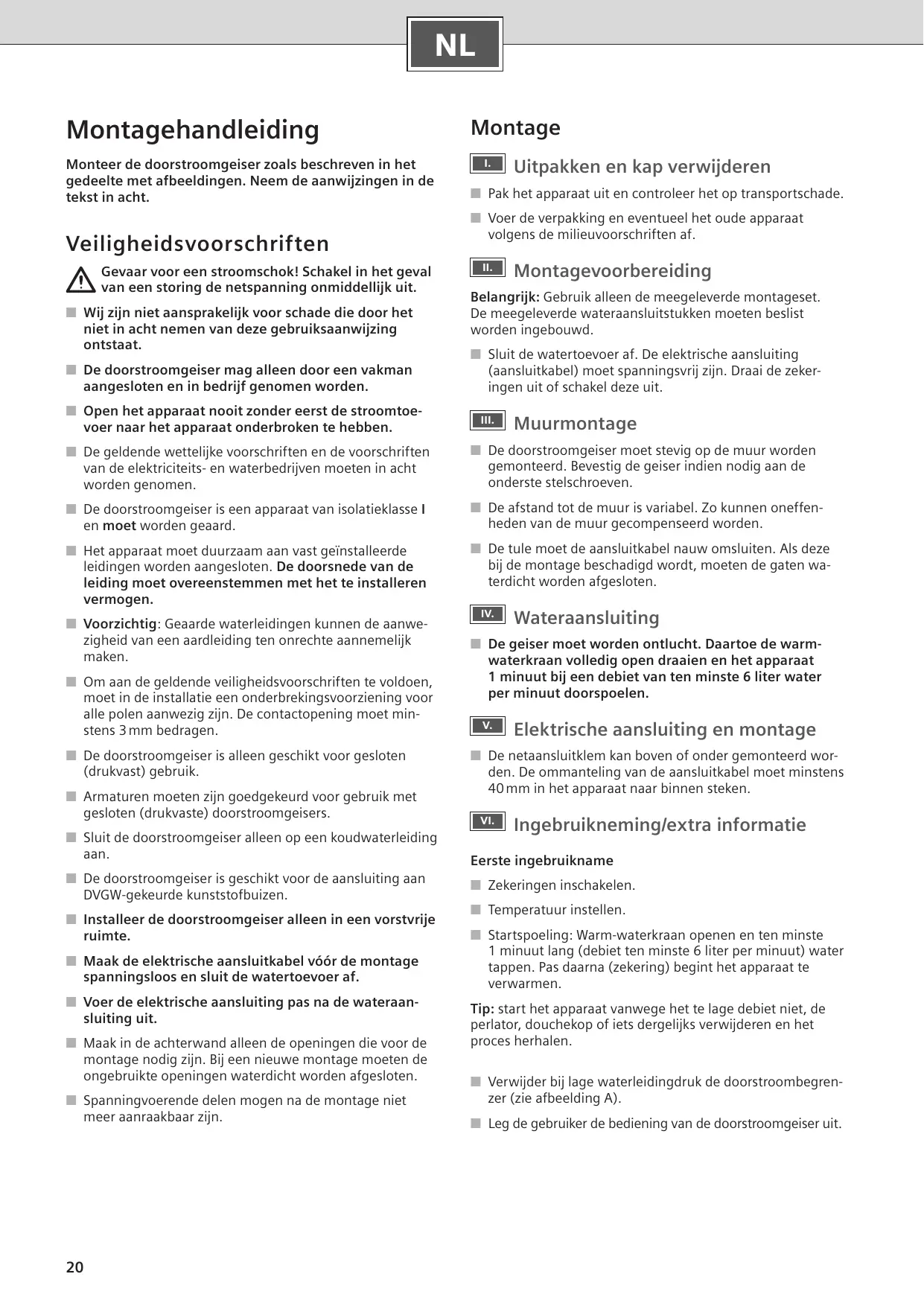

Montage- en gebruikshandleiding

Monteer de doorstroomgeiser Zoals beschreiben in het gedeelte met afbeeldingen. Neem de aanwijzingen in de tekst inucht.

Veiligheidsvoorschriften

Gevaar voor een stroomschok! Schakel in het geval van een storing de netspanning onmiddelijkuit.
Wij zich Niet aansprakelijk voor schade die door het Niet inucht nemen van deze gebruiksaanwijzing ontstaat.
De doorstroomgeiser mag alleen door eenvakman aangesloten en in bedrijf genomen worden.
Open het apparaat nooit zonder eerst de stroomtoe-voer maar het apparaat onderbroken te hebben.
De geldende wettelijkke voorschriften en de voorschriften van de elektriciteits- en waterbedrijven要去en in acht worden genomen.
De doorstroomgeiser is een apparaat van isolatieklassen en moet worden geaard.
Het apparaat要去 duurzaam aan vast geinstalleerde leidingen worden aangesloten. De doorsnede van de leiding要去 overeenstemmen met het te installereren vermogen.
Voorzichtig: Geaarde waterleidingen können de aanwezigheid van een aardleiding ten onrechte aannemelijk make.
- Om aan de geldende veiligheidsvoorschriften te voldoen, moet in de installmentie een onderbrekingsvoorziening voor alle polen aanwezig zijn. De contactoppening要去 minstens 3mm bedragen.
De doorstroomgeiser is alleen geschikt voor gesloten (drukvast) gebruik.
Armaturen要去en zich goedgekeurd voor gebruik met gesloten (drukvaste) doorstroomgeisers.
Sluit de doorway geiser alleen op een koudwaterleiding aan.
De doorway geiser is geschikt voor de aansluiting aan DVGW-gekeurde kunststofbuizen.
Installeer de doorstroomgeiser alleen in een vorstkrijne ruimte.
Maak de elektrische aansluitkabel vór de montage spanningsloos en sluit de watertoevoer af.
Voer de elektrische aansluiting pas na de wateraansluiting UIT.
Maak in de weiterwand alleen de openings die voor de montage nodig+zijn. Bij een neue montage要去en de ongebruikte openings waterdicht worden afgesloten.
Spanningvoerende delenogensnade montage nitemeer aanraakbaar zijn.

Montage

Uitpakken en kap verwijderen

Pak het apparaat uit en controllerer het op transportschade.
Voer de verpakking en eventueel het oude apparaat volgens de milieuvoorschriften af.

Montagevoorbereiding

Belangrijk: Gebruik alleen de meegeleverde montageset. De meegeleverde wateraansluitstukken要去en beslist worden ingebouwd.

Sluit de watertoevoer af. De elektrische aansluiting (aansluitkabel)要去 spanningsvrij zich. Draai de zeker-ingen uit of schakel deze uit.

Muurmontage

De doorstroomgeiser要去stevig op de muur worden gemonteerd. Bevestig de geiser indien nodig aan de onderste stelschroeven.
Deafstand tot de muur is variabel. Zo können oneffenheden van de muur gecompenseerd worden.
De tule moet de aansluitkabel nauw omsluten. Als deze bij de montage beschadigd worden,要去en de gaten waterdicht worden afgesloten.

Wateraansluiting

De geiser要去en ontlucht. Daartoe de warmwaterkraan volledig open draaien en het apparaat 1 minuut bij een debiet van ten minste 6 liter water per minuut doorspoelen.

Elektrische aansluiting en montage

• De netaansluitklem kan boven of onder gemonteerd worden. De ommanteling van de aansluitkabel moet minstens 40mm in het apparaat waar binnen steken.

Ingebruikneming/extra informatie

Eerste ingebruikname

Zekeringen inschakelen.
Temperatuur instellen.
Startspoeling: Warm-waterkraan openen en ten minste 1 minuut lang (debiet ten minste 6 liter per minuut) water tappen. Pas daarna (zekering) begint het apparaat te verwarmen.

Tip: start het apparaat vanwege het te lage debiet Niet, de perlator, douchekop of iets dergelijks verwijderen en het proces herhalen.

Verwijder bij lage waterleidingdruk de doorstroombegrenzer (zie afbeelding A).
Leg de gebruiker de bediening van de doorstroomgeiser UIT.

Als de doorstroomgeiser op grond van een te lage waterdruk in uw huisinstallatie onvoldoende doorstroming bereikt, dient u de doorstroombegrenzer te verwijderen.

Voor het gebruik met voorangschakeling is een speciaal lastafworprelais BZ 45L20 (special toebehoren) vereist. Andere, reeds aanweziglastafworprelais, met uitzondering van elektronische lastafworprelais, konnen tot storingen leiden.

Bij gebruik met het lastafworprélas要去 de regelingselektronica gecodeerd worden.

Statusindicatie in het apparaat

LED	Apparaatstatus
Uit	Uit
Brandt	Stand-by
Langzaam knipperen (1/s)	Apparaat verwarmt
Snel knipperen (4/s)	Ingestelde temperatuur worden nicht bereikt(waterdoor-stroming voor het aansluit-verbogen te hoog).

De zeef vór de terugslagklep in de aanvoer van koud water is verstopt.

Verwijder de zeef en reinig of ontkalk deze.

Zie afbeelding E 1-3.

Technische gegevens

		DEE 1803	DEE 2103	DEE 2403
Nominaal vermogen	[kW]	18	21	24
Nominale spanning	[V]	400	400	400
Zekering	[A]	32	32	40
Minimale leidingdiameter	[mm²]	4	4	6
Warmwaterhoeveelheid bij nominaal vermogen bij temperatuurverhoging van
12 °C maar 38 °C	[I/min]	9,9	11,6	13,6
12 °C maar 60 °C	[I/min]	5,4	6,3	7,2
Inschakelhoeveelheid	[I/min]	2,6	2,6	2,6
Inschakelstroomdruk *	[MPa (bar)]	0,025 (0,25)	0,025 (0,25)	0,025 (0,25)
Toepassingsbereik in water Specifieke elektrische waarstand bij 15 °C	[Ωcm]	≥ 1300	≥ 1300	≥ 1300
Nominale druk	[MPa (bar)]	1,0 (10,0)	1,0 (10,0)	1,0 (10,0)
Maximaal toegestane toeovertemperatuur	[°C]	20	20	20
Maximale netimpedantie op aansluitplaats	[Ω]	≤ 0,400	≤ 0,400	≤ 0,400

• Hierbij komt nog de druddaling aan de mengkraan

Special tobehoren

■ Buismontageset DLE 02RBS: voor gezruik van de doorstroomgeiser als onderbouwtoestel
Voorangschakelaar (lastafworprelais): voor het gebruik met voorangschakeling
Montageset DLE 02AP: voor opbouinstallatie

Gebruiksaanwijzing

Lees deze gelebruiksaanwijzing zorgvuldig voordat u het apparaat gelebruikt.

Veiligheidsvoorschriften

Dit apparaat is bedoeld voor in de huishouding of voor huishoudelijkke, Niet commerciele toepasseningen. Huishoudelijkke toepasseningen omvatten bijv. het gebruik in personeelskeukens van winkels, Kantoren, agrarische en commerciele bedrijven, evenals het gebruik door gasten van pensions,kleine hotels en soortgelijke woongelogenheden.

Gevaar voor een stroomschok! Schakel in het geval van een storing de netspanning onmiddelijkuit.

Wij zich Niet aansprakelijk voor schade die door het Niet inucht nemen van deze gebruiksaanwijzing ontstaat.
De doorstroomgeiser mag alleen door eenvakman aangesloten en in bedrijf genomen worden.
Reparaties mogen alleen door een vakman worden uitgevoerd om gezaren te voorkomen.
De doorstroomgeiser moet in een vorstvrije ruimte geinstalleerd worden.
Laat Personen (ook kinderen) met verminderde lichamelijke, zintuiglijke waarnemings- of geestelijkke vermogens of met gebrekkige ervaring en kennis het apparaat Niet bedieren, tenzij zij onder toezicht staan of geinstrueerdijken ten aanzien van het gebruik van het apparaat door een persoon die voor hun veiligheid verantwoordelijk is.
Houd kinderen uit de buurt van het apparaat. Houd toezicht op kinderen om te voorkomen dat zich met het apparaat spelen.
De mengkraan en de warmwaterbuis kunnen heet worden.
Schakel in het geval van een storing de zekeringen onmiddelijkukt. Sluit bij een lekkage aan het apparaat onmiddelijkde koudwatertoevoer. Laat de storing uitsluitend door door de klantenservice of een erkend bedrijf verhelpen.

Uw neue apparatus

De elektronische geiser verwarmt het water, verwijl dit door het toestel stroomt.

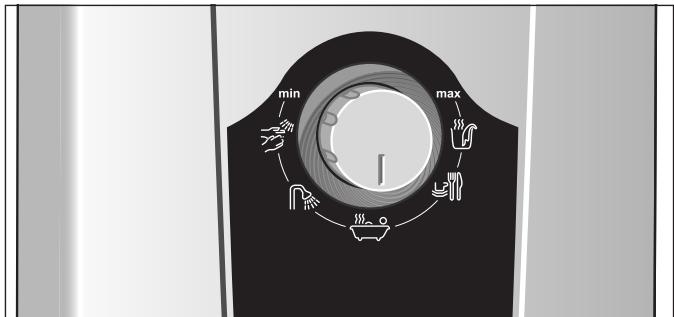

Zo bedient u het doorstroom heetwaterapparaat

Dehaarwatertemperatuur kan op de elektronische geiser traploos ingesteld worden:

wastafel

douce

Bij gebruik van een thermostaatbatterij voor hoge temperaturesen of groe hoeveelheden water worden de volgende instelleningen geadviseerd:

vaat wassen

schoonmaken

badkuip

Warmwaterkraan openen.

Het doormoem heetwaterapparaat schakelt zichzelf in en verwarmt het water zodra de warmwaterkraan worden geopend. Het apparaat schakelt zichzelf wee uit wanner u de kraan sluit. Bij wijziging van de instroomtemperatuur wijzigt de uitsroomtemperatuur dienovereenkomstig.

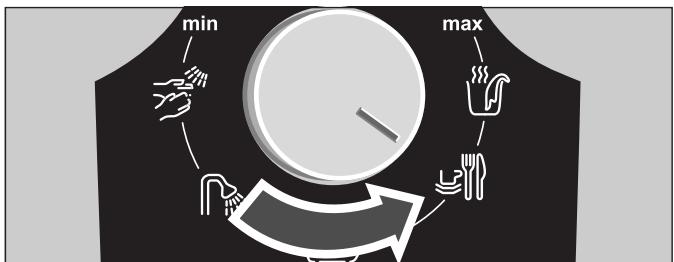

Watertemperatuur hoger make

Wonneer bij geheel geopende warmwaterkraan geen hogere temperatuur worden bereikt, stroomt meer water dan het doorstroomtoestel op basis van+zijn capaciteit kan verwarmen. In dit geval moet de warmwaterkraan iets worden dichtgedraaid.

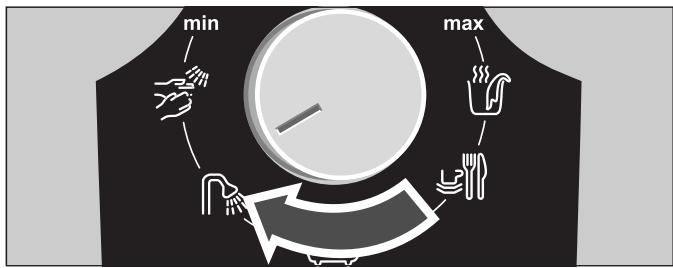

Watertemperatuurlagermaken

Ingebruikneming nadat het water afgesloten is geweest

Apparaat spanningsloos make (zekeringen in de meterkast uitschakelen).
De warmwaterkraan openen totdat alle lucht uit de leiding is verdwenen.
Zekeringen weer inschakelen.

Het apparaat is maar voor gebruik.

Energiebesparing

Stel de gewenste warmwatertemperatuurrechtstreeks op het doorstroomtoestel in.

Het toevoegen van koud water bij te heet water uit de kraan verbruikt onnodig water en energia.

Bij ca. 40^ (temperatuurkiezerstand _ ) wordt het toestel het meest economisch gebruikt.

Reinigen

Het apparaat uitsluitend schoonvegen met een vochtigdoek.

Gebruik geen bijtende of schurende reinigingsmiddelen.

Wat te doen bij een storing?

Als uw apparaat Niet werkt zoals gewenst, ligt dit vaak slechts aan eenkleinigheid. Controller of u met de volgende aanwijzigen de storing zelf kunt verhelpen. U vermijdt daardoor de kosten voor onnodige werkzaamheden van de klantenservice.

Storing	Oorzaak	Oplossing	Wie
Te geringe doorstroming van water.	De zeef in de waterkraan of in de douchekop is verstopt.	Verwijder de zeef en reinig of ont-kalk deze.	Klant
	De zeef in het verwarmingsblok is verstopt..	Laat de zeef door eenvakman reinigen.	Vakman
	De zeef vór de terugslagklep in de aanvoer van koud water is verstopt.	Verwijder de zeef en reinig of ont-kalk deze.	Vakman
De ingestelde watertemperatuur worden nicht bereikt.	De doorstroomgeiser is op eenthermostaatmengkraan aangesloten.	Stel de temperatuur op de door-stroomgeiser in op „max".	Klant
	De vermogensgrens is bereikt. Te hoge doorstroming en/of te lage koudwater-toevoertemperatuur.	Verminder de doorstroming met de waterkraan.	Klant
		Door eenvakman:Laat de doorstro-ning via het hoekventiel regelen. Controller de doorstroombegrenzer of pas eenkleinere toe	Vakman
Het water worden nicht voldoende warm.	De zekering in de huisinstallatie is geactiveerd.	De zekering in de huisinstallatie controlleren.	Klant
	De zekeringautomaat in het toestel is geactiveerd.	Laat de zekeringautomaat in het toestel door eenvakman contro-leren. Controller de toegestane toevoertemperatuur.	Vakman
	De vermogensgrens is bereikt. Te hoge doorstroming en/of te lage koudwater-toevoertemperatuur.	Door eenvakman:Laat de doorstro-ning via het hoekventiel regelen. Controller de doorstroombegrenzer of pas eenkleinere toe	Vakman
Er stroomt gedurende korteijd koud water.	De luchtherkennening in het appa-raat herkent lust in het water en schakelt het verwarmingsvermo-gen voor korteijd uit.	De doorstroomgeiser gaat na en-kele seconden automatisch wee in bedrijf.	Automaat in door-stroomgei-ser
Winterbedrijf: De gewenste uit-looptemperatuur worden in de win-ter Niet meer bereikt.	De toevoertemperatuur is gedaald.	Verminder de waterhoeveelheid met de waterkraan tot de gewenste warmwatertemperatuur worden bereikt.	Klant
Het apparaat start (verwarmt) Niet, er stroomt geen warm water.	Stroomuitval of eerste ingebruikname.	Startspoeling: Warm-waterkraan openen en ten minste 1 minuut lang (debiet ten minste 6 liter per minuut) water tappen. Pas daarna (zekering) be-gint het apparaat te verwarmen. Start het apparaat vanwege het te lage debiet Niet, de perlator, dou-chekop of iets dergelijks verwijde-ren en het proces herhalen.	Klant

Neem contact op met de klantenservice als de storing nicht kon worden verholpen.

Klantenservice

Wanner u de hulp van de klantenservice inroept, dient u het E-nr. en FD-nr. van uw apparaat op te gehen.

E-nr.:

FD-nr.:

Afvoer van afval

Dit apparaat is gekenmerkt in overeenstemming met de Europese richtlijn 2002/96/EG betreffende afgedankte elektrische en elektronische apparatuur (waste electrical and electronic equipment - WEEE). De richtlijn geeft het kader aan voor de in de EU geldige terugneming en verwerking van oude apparaten.

Raadpleeg uw gespecialiseerde handelaar voor de geldende voorschriften inzake afvalverwijdering.

Garantie

Voor dit apparaat gelden de garantievoorwaarden die worden uitgegeven door de vertegenwoordiging van ons bedrijf in het land van aankoop. De leverancier bij wie u het apparaat hebt gekocht geeft u hierover graag meer informatatie.

Om aanspraak te make op de garantie hebt u altijd uw aankoopbewijs nodig.

Wijzigingen voorbehouden.
