Product type IP surveillance camera
Brand Abus
Model TVIP52502
Video resolution Full HD 1080p (1920 x 1080 pixels)
Night vision Yes, with infrared LED up to 30 meters
Viewing angle 90° (horizontal)
Power supply PoE (Power over Ethernet) or 12 V DC adapter (included)
Power consumption 5 W (max)
Dimensions (W x H x D) 100 x 80 x 60 mm
Weight 300 g
Protection rating IP66 (weather-resistant)
Connectivity Ethernet RJ45, Wi-Fi 802.11 b/g/n (2.4 GHz)
Main functions Motion detection, recording on SD card (up to 128 GB), live streaming, email alarm, two-way audio
Maintenance and cleaning Clean the housing with a soft, dry cloth. Do not use abrasive products. Check the seals regularly.
Security SSL/TLS encryption, password authentication, secure firmware update
Spare parts and repairability Power adapter available as a spare part. Repair possible by an authorized technician. Repairability index: 8/10
General information 2-year warranty. Operating temperature: -20 °C to 50 °C. Compatible with voice assistants (Alexa, Google Assistant).

Frequently Asked Questions - TVIP52502 ABUS

How to install the TVIP52502 camera?
Attach the camera to the wall using the provided bracket. Connect the Ethernet cable (PoE) or the power adapter. Download the ABUS LinkStation app and follow the setup instructions.
How to connect the camera to the Wi-Fi network?
In the app, go to Settings > Network > Wi-Fi. Select your network and enter the password. The camera must first be connected via cable for initial setup.
Can I view the images remotely?
Yes, via the ABUS LinkStation app or the web portal. Make sure the camera is connected to the internet and that port forwarding is enabled on your router (UPnP recommended).
How to activate night vision?
Night vision activates automatically in low light conditions. You can also force it in the app settings under Night mode.
How to record videos?
Insert an SD card (up to 128 GB) into the camera. In the app, configure continuous recording or motion detection recording. You can also choose recording to a NAS server via FTP.
How to configure motion alerts?
In the app, go to Motion detection. Define a detection zone and sensitivity. You will receive push notifications or email alerts when an alarm is triggered.
What is the range of the microphone and speaker?
The built-in microphone picks up sounds up to 5 meters. The speaker allows two-way audio communication with adjustable volume in the app.
How to reset the camera to factory settings?
Press and hold the Reset button located under the camera for 10 seconds. The LEDs will blink and the camera will restart with default settings.
Is the camera rain-resistant?
Yes, the IP66 protection rating ensures sealing against water jets and dust. It can be installed outdoors without additional protection.
What is the warranty period?
The TVIP52502 camera comes with a legal 2-year warranty. Keep the purchase receipt. For any claims, contact ABUS customer service.

User questions about TVIP52502 ABUS

0 question about this device. Answer the ones you know or ask your own.

Ask a new question about this device

The email remains private: it is only used to notify you if someone responds to your question.

No questions yet. Be the first to ask one.

Download the instructions for your Surveillance Camera in PDF format for free! Find your manual TVIP52502 - ABUS and take your electronic device back in hand. On this page are published all the documents necessary for the use of your device. TVIP52502 by ABUS.

USER MANUAL TVIP52502 ABUS

natural_image Exterior view of a black and silver ASUS camera lens (no text or symbols visible on body)

These user manual contains important information for installation and operation.

This should be also noted when this product is passed on to a third party.

Therefore look after these operating instructions for future reference!

A list of contents with the corresponding page number can be found in the index on page 63.

Français

natural_image Black and silver product photo of a Bosch 3.0mm camera lens (no text or symbols visible on body)

Bedienungsanleitung

Version 10/2013

CE

natural_image Diagram showing a laptop connected to a camera via a cable (no text or symbols present)

① Cat5 Ethernetkabel

Konto-Informationen hinterlegen:

DynDNS.com
Worst advertisement-free web instructions? Get Dynamic DNS Pro Add New Hostname Note: You currently don't have any active Dynamic DNS Pro upgrade in your account. You cannot use as features. Paying for an Dynamic DNS Pro upgrade will make this form fully functional and will add several HostName: dvndrn.org Wildcard Status: Created (Worst Wildcard support) Service Type: Host with IP address Desktop Redirect Offline Hostname IP Address: low data deleted IP address SET-PL-11.11. TTL value is 60 seconds. Edit TTL. Mail Reading: Yes, let me configure Email routing. Add To Get My Account My Services Dynamic DNS Pro Internet Guide SKA Premier Support Zone Level Services Sample registration and SNPs hosting Web services Host Services Dynamic DNS hosts, Building Help Windows Spring Server VPS Markets Outbound Recurrent DNS Network Monitoring SSL Certificates Remain Services Auto New Settings Sync Operations Account Settings Billing My CAT Libers

natural_image Exterior view of a black and silver Airbus camera with lens and control panel (no text or symbols visible)

User manual

Version 10/2013

CE

Original English user manual. Keep for future use.

Introduction

Dear Customer,

Thank you for purchasing this product.

This device complies with the requirements of the applicable EU directives.

The declaration of conformity can be ordered from:

To maintain this condition and to ensure risk-free operation, you as the user must observe these operation instructions!

Before initial start-up, read through the complete operating instructions observing operating and safety instructions.

All company and product names mentioned in this document are registered trademarks. All rights reserved.

If you have any questions, please contact your installer or your local dealer!

ABUS TVIP52502 - Introduction - 1

Disclaimer

This user manual was prepared with greatest care. If you should notice omissions or inaccuracies, please inform us about these on the back of this manual given address.

The ABUS Security-Center GmbH assumes no liability for technical and typographical faults and reserves the right to make at any time modifications to the product or user manual without a previous announcement.

The company is not liable or responsible for direct and indirect subsequent damages which are caused in connection with the equipment, the performance and the use of this product.

No guarantee for the content of this document is taken.

Icon explanation

ABUS TVIP52502 - Icon explanation - 1A flash in the triangle is used if there is danger for the health, e.g. by an electric shock.
ABUS TVIP52502 - Icon explanation - 2An exclamation mark in the triangle points to an important note in this user manual which must be minded.
ABUS TVIP52502 - Icon explanation - 3This symbol can be found when you are to be given tips and information on operation.

Important safety advice

ABUS TVIP52502 - Important safety advice - 1The warranty will expire for damage due to non-compliance with these operating instructions. ABUS will not be liable for any consequential loss!
ABUS TVIP52502 - Important safety advice - 2ABUS will not accept liability for damage to property or personal injury caused by incorrect handling or non-compliance with the safety-instructions.In such cases the warranty will expire.

The following safety information and hazard notes are not only intended to protect your health, but also to protect the device from damage. Please read the following points carefully:

  • There are no components inside the product that require servicing. Dismantling the product invalidates the CE certification and the guarantee / warranty.
  • The product may be damaged if it is dropped, even from a low height.
  • Install the device so that the image sensor is not subjected to direct sunlight. Pay attention to the installation instructions in the corresponding section of this user guide.
  • This device is designed solely for use indoors or in weatherproof housing.

Avoid the following adverse conditions during operation:

  • Moisture or excess humidity
    • Extreme heat or cold
  • Direct sunlight
  • Dust or flammable gases, vapours, or solvents
    • Strong vibrations
    • Strong magnetic fields (e.g. next to machines or loudspeakers)
  • The camera must not be installed on unstable surfaces

General safety information:

  • Do not leave packaging material lying around. Plastic bags, sheeting, polystyrene packaging, etc., can pose a danger to children if played with.
  • The surveillance camera contains small parts which could be swallowed, and should be kept out of reach of children for safety reasons.
  • Do not insert any objects into the device through the openings.
  • Only use replacement devices and accessories that are approved by the manufacturer. Do not connect any non-compatible products.
  • Please pay attention to the safety information and user guides for the other connected devices.
  • Check the device for damage before commissioning. Do not put the device into operation if you detect any damage.
  • Adhere to the operating voltage limits specified in the technical data. Higher voltages could destroy the device and pose a health risk (electric shock).

Safety information

  1. Power supply: power supply unit 100-240 V AC, 50/60 Hz / 12 VDC, 1 A (included in the scope of delivery)
    Only operate this device on a power source which supplies the power specified on the type plate. If you are unsure which voltage is supplied at the installation location, contact your power supply company. Disconnect the device from the power supply before carrying out maintenance or installation work.

  2. Overloading

Avoid overloading electrical sockets, extension cables, and adapters, as this can result in fires or electric shocks.

  1. Cleaning

Only use a damp cloth to clean the device. Do not use corrosive cleaning materials.

Disconnect the device from the power supply while doing so.

Warnings

Observe all safety and operating instructions before putting the device into operation for the first time.

  1. Observe the following information to avoid damage to the power cable and plug:

  2. Do not modify or manipulate the power cable or plug.

  3. Do not bend or twist the power cable.
  4. Do not pull the cable when disconnecting the device from the power – always take hold of the plug.
  5. Ensure that the power cable is positioned as far away as possible from any heating equipment, as this could otherwise melt the plastic coating.

  6. Follow these instructions. Non-compliance with these instructions could lead to an electric shock.

  7. Never open the housing or power supply unit.

  8. Do not insert any metallic or flammable objects into the device.
  9. Use overvoltage protection to prevent damage caused by overvoltage (e.g. electrical storms).

  10. Disconnect defective devices from the power immediately and contact your specialist dealer.

During the installation into an existing video surveillance system make sure that all devices are disconnected from the low and supply voltage circuit.
If in doubt allow a professional electrician to mount, install and wire-up your device. Improper electrical connection to the mains does not only represent at threat to you but also to other persons.Wire-up the entire system making sure that the mains and low voltage circuit remain separated and cannot come into contact with each other in normal use or due to any malfunctioning.

Unpacking

While you are unpacking the device please handle it with utmost care.

If you notice any damage of the original packaging, please check at first the device. If the device shows damages, please contact your local dealer.

Table of contents

  1. Intended use 65
  2. Scope of delivery....65
  3. Features and functions.... 65
  4. Device description.... 65
  5. Description of the connections....66
  6. Initial start-up 67
  7. Accessing the network camera for the first time 67
  8. Password prompt 69
  9. User functions 70
    9.1 Menu bar....70
    9.2 Live image display 71
    9.3 Audio / video control 71
  10. Configuration....72

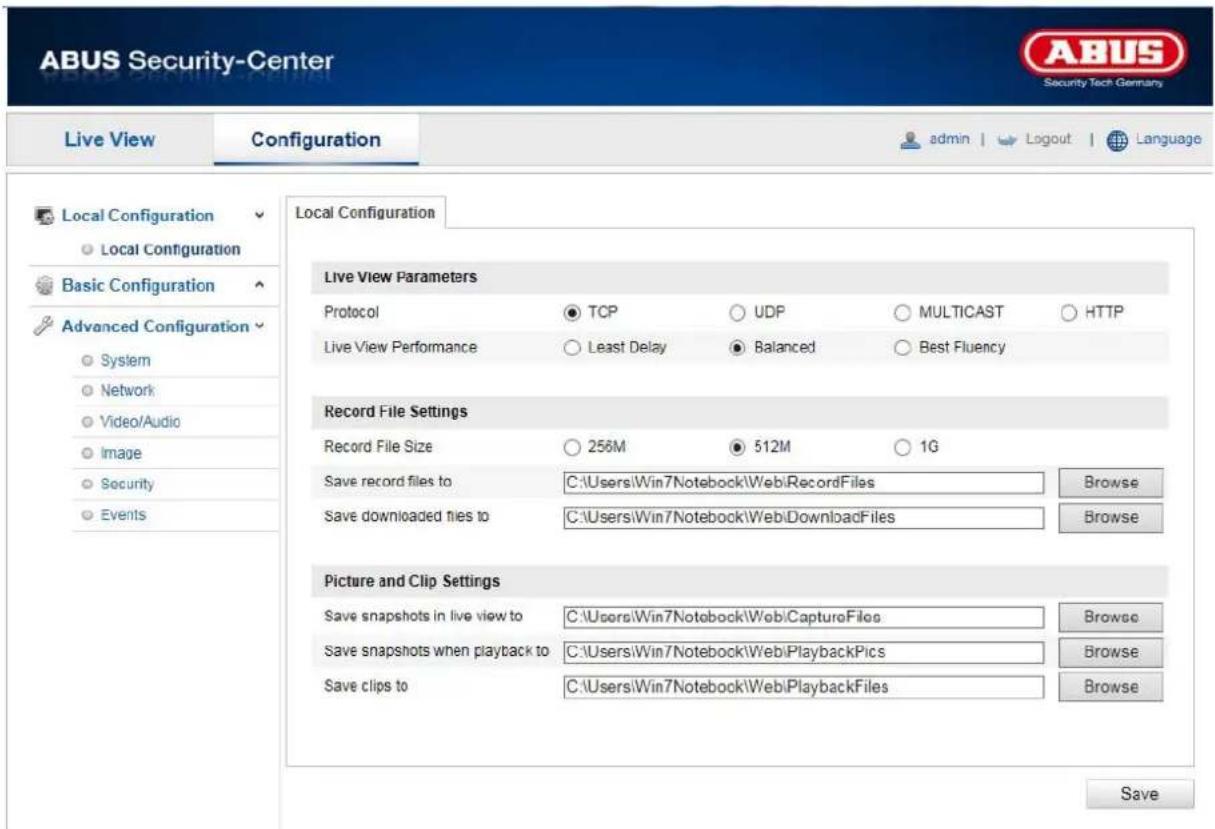

    10.1 Local configuration....72
    10.2 Basic configuration....74
    10.3 Advanced Configuration....75
    10.3.1 System 75

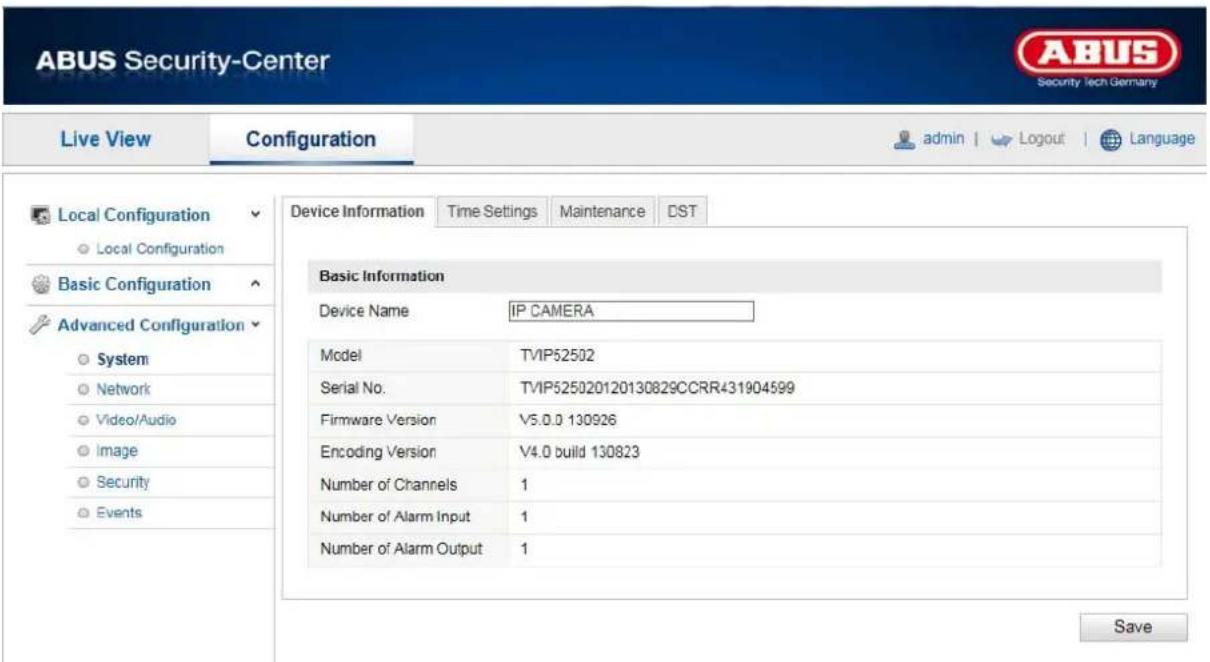

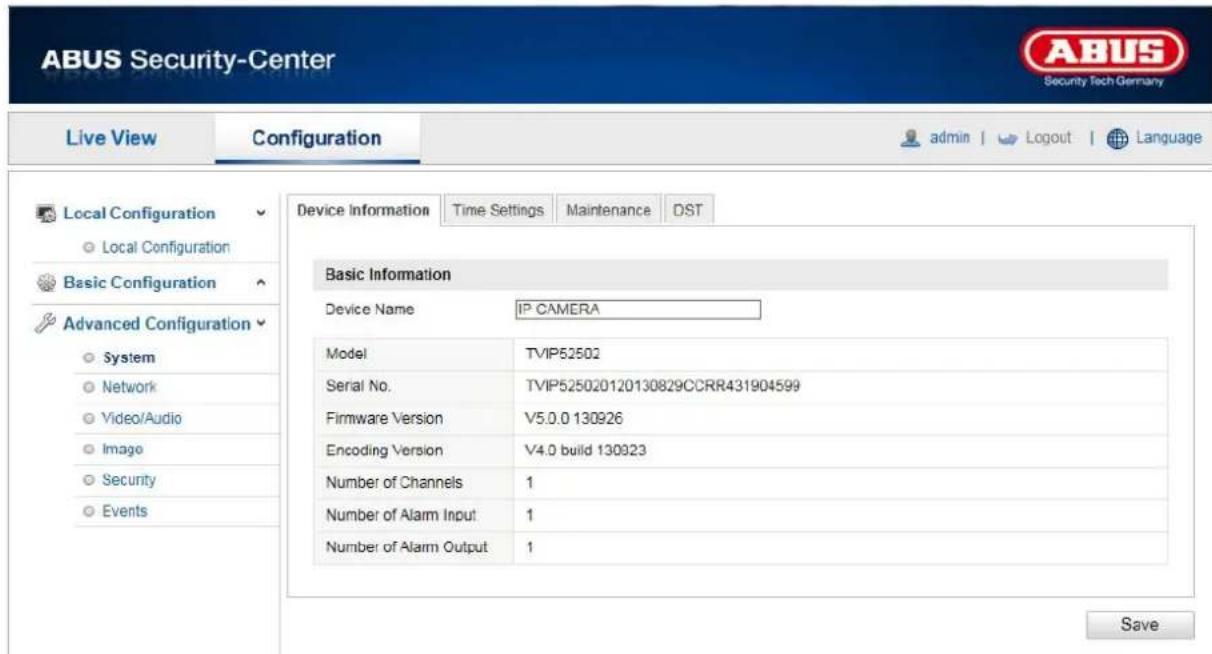

    10.3.1.1 Device Information....76
    10.3.1.2 Time Settings 77
    10.3.1.3 Maintenance 78
    10.3.1.4 DST 79

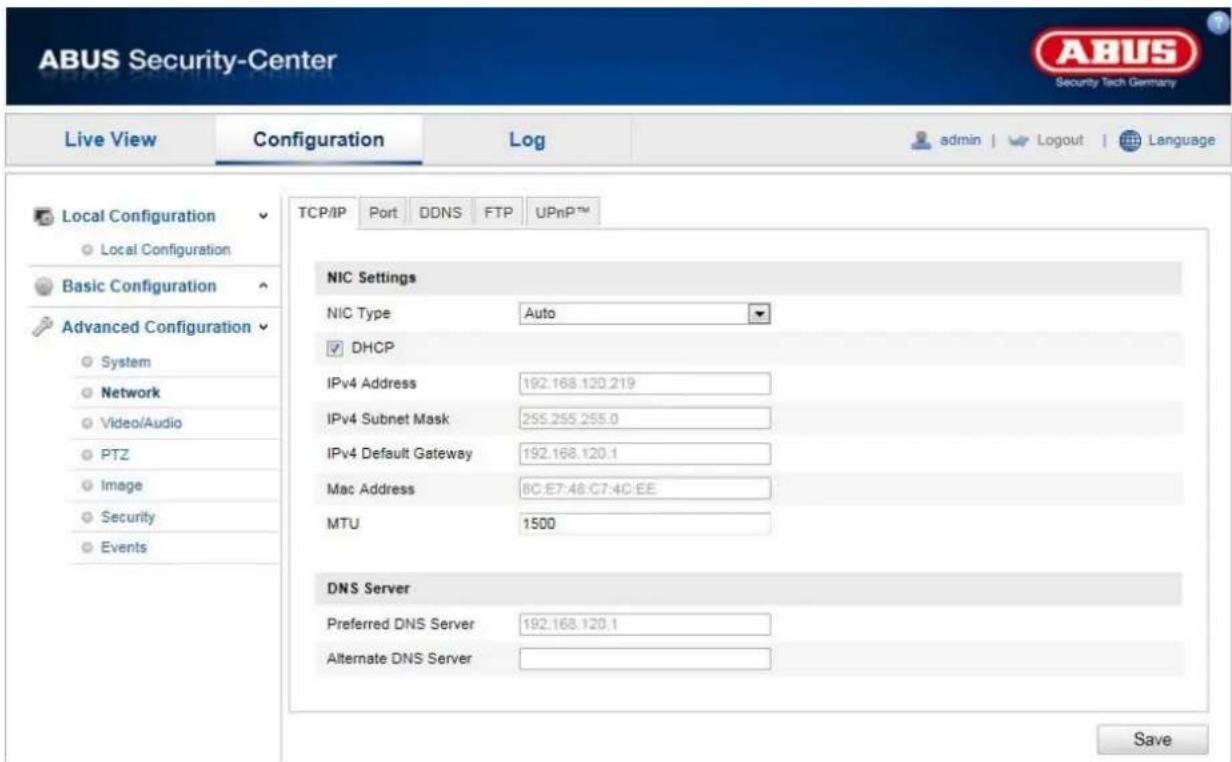

    10.3.2 Network 80

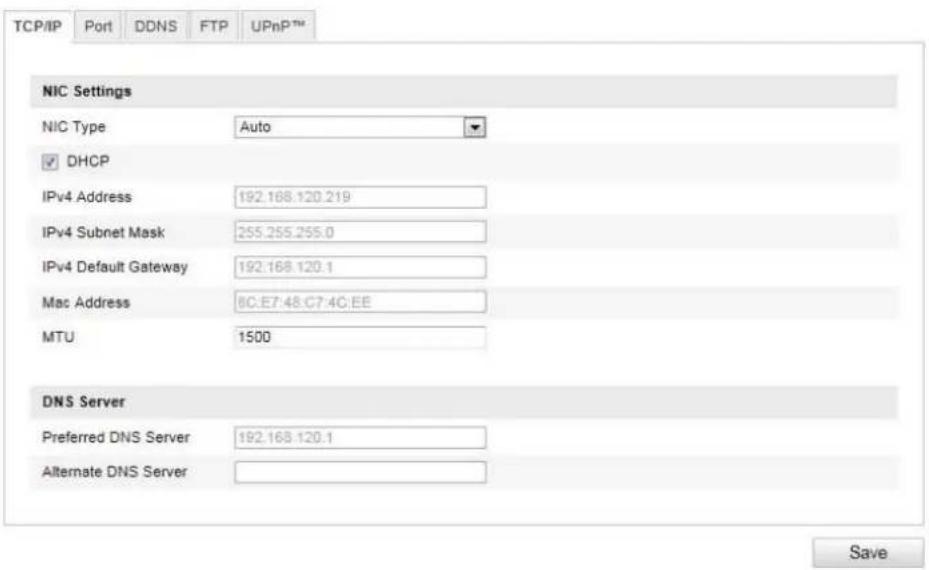

    10.3.2.1 TCP/IP 81

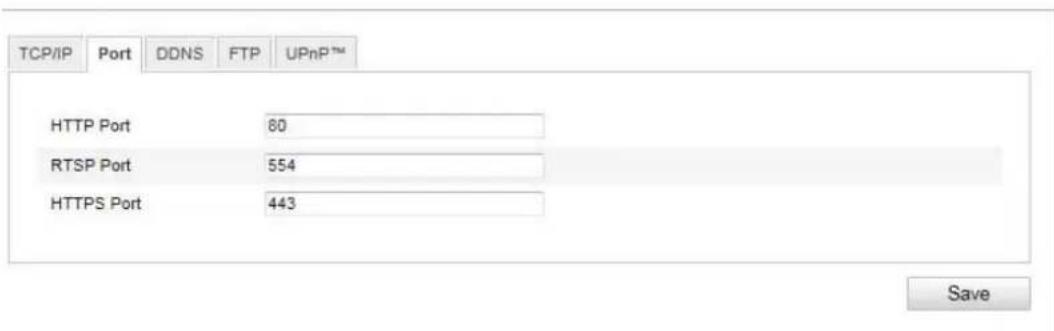

    10.3.2.2 Port 82
    10.3.2.3 DDNS 83
    10.3.2.4 FTP 86
    10.3.2.5 UPnP™ 87
    10.3.3 Video / Audio....88
    10.3.3.1 Video 89
    10.3.3.2 Audio 90
    11.3.4 Image 91
    10.3.4.1 Display Settings 92
    10.3.4.2 OSD Settings 94
    10.3.4.3 Text Overlay....95
    10.3.4.4 Privacy Mask....96
    10.3.6 Security 97

10.3.6.1 Security 97
10.3.6.2 RTSP Authentication....99
10.3.6.4 IP address filter 99
10.3.7 Events 100
10.3.7.1 Motion Detection.... 101
10.3.7.2 Tamper-proof 103
10.3.7.3 Alarm Input.... 105
10.3.7.4 Alarm Output.... 107
10.3.7.5 Email 109
10.3.7.6 Snapshot.... 111
11. Maintenance and cleaning 112
11.1 Maintenance 112
11.2 Cleaning.... 112
12. Disposal 113
13. Technical Data 113
14. GPL license information.... 114

1. Intended use

The PTZ network dome camera provides discreet, powerful surveillance. High-resolution images, control options, a high-quality zoom lens, and alarm functions ensure efficient monitoring. The moving 24-hour watchman sets standards: Easily integrated into existing IP networks, it combines the optical precision of a Speed Dome camera with the flexibility and readiness for the future of a network camera.

2. Scope of delivery

ABUS TVIP52502 - Scope of delivery - 1ABUS TVIP52502 - Scope of delivery - 2ABUS TVIP52502 - Scope of delivery - 3ABUS TVIP52502 - Scope of delivery - 4
WDR Day/night HD 1080p network camera (without lens)Power supply unit 1m network cable CD ROM
ABUS TVIP52502 - Scope of delivery - 5ABUS TVIP52502 - Scope of delivery - 6
Quick guideInstallation material

3. Features and functions

• HD 1080p resolution: 1920 x 1080 @ 25 fps
- Camera for use in extreme backlighting situation
• Day/night switching with electromechanical IR swivel filter (ICR)
- Analogue video output for service purposes
• Power over Ethernet (PoE)
- ONVIF compatible

4. Device description

Model number TVIP52502
Resolution 1920 x1080 (1080p)
WDR √

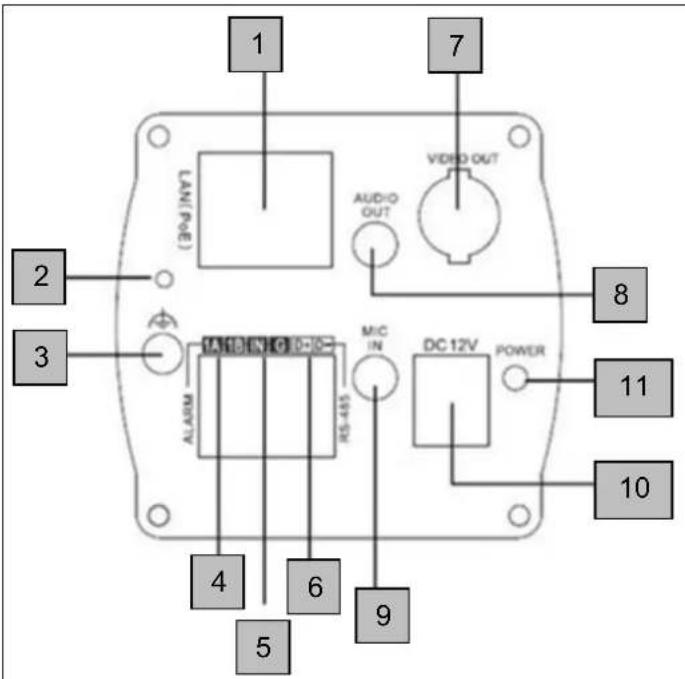

5. Description of the connections

1 7 LAIN P63 AUDIO OUT AUDIO OUT 2 3 ALARM RS-485 MIC IN DC 12V POWER 11 10 4 6 5 9

12 NETWORK CAMERA

No.Description
1Network access (RJ45)
2Reset button
3Ground connection
4 Alarm output (max. 5 V DC/50 mA)
5 Alarm input (IN/G) (jumper between “IN” and “G” triggers the alarm)
6 R$-485 (not in use)
7 Analogue video output (for service purposes)
8Audio output
9 Audio input (microphone/line)
1012 V DC power supply connection (round plug 5.5 x 2.1 mm) ABUS TVIP52502 - Description of the connections - 3
11 Status display for power supply
12Lens connection

6. Initial start-up

The network camera automatically detects whether a direct connection between the PC and camera should be made. A crossover network cable is not required for this.

Direct connection of the network camera to a PC/laptop

  1. Ensure that a CAT 5 network cable is used.
  2. Connect the cable to the Ethernet interface of the PC/laptop and the network camera.
  3. Connect the power supply to the network camera.
  4. Configure the network interface of your PC/laptop to the IP address 192.168.0.2 default gateway to 192.168.0.1
  5. Go to 8, to finish the initial set-up and establish the connection to the network camera.

ABUS TVIP52502 - Direct connection of the network camera to a PC/laptop - 1

natural_image Illustration of a laptop connected to a camera module (no text or symbols visible)

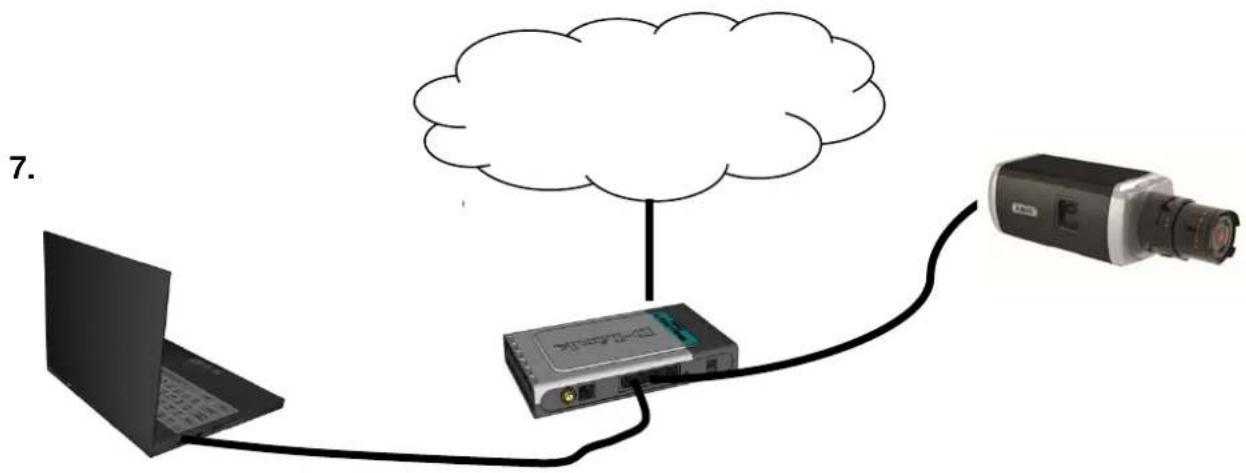

Connecting the network camera to a router/switch

  1. Ensure that a CAT 5 network cable is used.
  2. Connect the PC/laptop to the router/switch.
  3. Connect the network camera to the router/switch.
  4. Connect the power supply to the network camera.
  5. If a DHCP server is available in your network, set the network interface of your PC/laptop to "Obtain an IP address automatically".
  6. If no DHCP server is available, configure the network interface of your PC/laptop to 192.168.0.2 and the default gateway to 192.168.0.1
  7. Go to point 8 to finish the initial set-up and establish the connection to the network camera.

ABUS TVIP52502 - Connecting the network camera to a router/switch - 1

Accessing the network camera for the first time

The network camera is accessed for the first time using the IP Installer.

After the installation wizard is started, it searches for all connected ABUS network cameras and video servers in your network.

You can find the program on the included CD-ROM. Install the program on your PC and then run it.

If a DHCP server is available in your network, the IP address is assigned automatically for both the PC/laptop and the network camera.

If no DHCP server is available, the network camera automatically sets the following IP address: 192.168.0.100.

Your PC system must be located in the same IP subnetwork in order to establish communication with the network camera (PC IP address: e.g. 192.168.0.2).

IPinstaller Security Tech Camera D Name P-Adress Type Benutzer Password 1 1.3 MPx Network Compact Camera 192.168.0.205:80 TVIP11500 admin admin 2 TVP52500 Day/Night 2.0 MPx Netwo... 192.168.0.233:80 TVP52500 root 3 Network Camera 192.168.0.99:80 TV7210/TV7212... root 4 TVP52500 Day/Night 2.0 MPx Netwo... 192.168.0.230:80 TVP52500 root 5 TVP52500 Day/Night 2.0 MPx Netwo... 192.168.0.232:80 TVP52500 root 6 TVP20500 192.168.0.182:80 TVP20500 admin admin 7 TVP52500 Day/Night 2.0 MPx Netwo... 192.168.0.237:80 TVP52500 root 8 TVP10550 192.168.0.5:80 TVP10550 admin admin 9 TVP52500 Day/Night 2.0 MPx Netwo... 192.168.0.231:80 TVP52500 root 10 Network Camera (Z) 192.168.0.91:80 IP01x7 root 11 TVP52500 Day/Night 2.0 MPx Netwo... 192.168.0.235:80 TVP52500 root 12 TVP52500 Day/Night 2.0 MPx Netwo... 192.168.0.230:80 TVP52500 root 13 TVP52500 Day/Night 2.0 MPx Netwo... 192.168.0.234:80 TVP52500 root 14 Pan/Tit VGA Network Camera 192.168.0.193:80 TVP20500 admin admin Schen Browser Datefrigate Beenden

ABUS TVIP52502 - Accessing the network camera for the first time - 2

The standard setting for the network camera is "DHCP". If no DHCP server is in operation in your network, then we recommend setting the IP address manually to a fixed value following initial access to the network camera.

8. Password prompt

When delivered, an administrator password is already defined for the network camera. However, the administrator should define a new password immediately for security reasons. After the new administrator password is stored, the network camera asks for the user name and password every time it is accessed.

The administrator account is set up in the factory as follows: User name "admin" and password "12345". Each time the network camera is accessed, the browser displays an authentication window and asks for the user name and password. Should your individual settings for the administrator account no longer be accessible, please contact our technical support team.

To enter a user name and password, proceed as follows:

Open Internet Explorer and enter the IP address for the camera (e.g. "http://192.168.0.100").

You are then prompted for authentication:

ABUS | Security-Center www.abus.com ABUS Security Tech Germany User Name Password Login Reset

-> You are now connected with the network camera and can see a video stream.

9. User functions

Open the main menu on the network camera. The interface is divided into the following main areas:

ABUS Security-Center Live View Configuration Menu bar admin | Logout | Language 30-09-2013 Mon 16:03:04 Live image display Camera 01 Audio / video control

9.1 Menu bar

Select the appropriate tab: "Live View", "Configuration" or "Log".

Button Description
adminDisplay of the user logged on
AbmeldenUser logout
SpracheSelection of the desired language

9.2 Live image display

You can access the full-screen view by double-clicking here.

Button Description
ABUS TVIP52502 - Live image display - 1Activate 4:3 view
ABUS TVIP52502 - Live image display - 2Activate 16:9 view
ABUS TVIP52502 - Live image display - 3Display original size
ABUS TVIP52502 - Live image display - 4Adjust view to browser automatically
ABUS TVIP52502 - Live image display - 5 Stream Main StreamSelection of the streaming type for the live cast
ABUS TVIP52502 - Live image display - 6 >>Displaying/hiding the camera control

9.3 Audio / video control

ButtonDescription
ABUS TVIP52502 - Audio / video control - 1Deactivate live cast
ABUS TVIP52502 - Audio / video control - 2Activate live cast
ABUS TVIP52502 - Audio / video control - 3Deactivate / activate audio, adjust volume
ABUS TVIP52502 - Audio / video control - 4Microphone on / off
ABUS TVIP52502 - Audio / video control - 5Instant image (snapshot)
ABUS TVIP52502 - Audio / video control - 6Start / stop manual recording
ABUS TVIP52502 - Audio / video control - 7Start / stop 3D zoom

10. Configuration

10.1 Local configuration

Under the "Local Configuration" menu item, you can make settings for the live view, file paths of the recordings and snapshots.

ABUS Security-Center admin | Logout | Language Live View Configuration Local Configuration Local Configuration Live View Parameters Protocol ○ TCP ○ UDP ○ MULTICAST ○ HTTP Live View Performance ○ Least Delay ● Balanced ○ Best Fluency Record File Settings Record File Size ○ 256M ● 512M ○ 1G Save record files to C:\Users\Win7Notebook\Web\RecordFiles Browse Save downloaded files to C:\Users\Win7Notebook\Web\DownloadFiles Browse Picture and Clip Settings Save snapshots in live view to C:\Users\Win7Notebook\Web\CaptureFiles Browse Save snapshots when playback to C:\Users\Win7Notebook\Web\PlaybackPics Browse Save clips to C:\Users\Win7Notebook\Web\PlaybackFiles Browse Save

Live View Parameters

Here you can set the protocol type and the live view performance of the camera.

Protocol

TCP: Complete provision of streaming data and high video quality, however this affects real-time transmission

UDP: Real-time audio and video transmission

HTTP: Provides the same quality as TCP, however special ports are not configured under the network settings.

Live View Performance

You can set the performance level for the live view here.

Record File Settings

You can define the file size for recordings, the recording path and the path for downloaded files here. To apply the changes, click "Save".

Record File Size

You can select between 256 MB, 512 MB and 1 GB as the file size for recordings and downloaded videos.

Save record files to

You can determine the file path that is to be used to manual recordings here.

The default path is C:\\\Web\RecordFiles.

Save downloaded files to

You can store the file path for downloaded videos here.

The following path is set by default: C:\\\Web\DownloadFiles

Picture and Clip Settings

Here you can store the path for snapshots taken during playback as well as for video clips.

Save snapshots in live view to

Select the file path for snapshots from the live view.

The following path is set by default: C:\\\Web\CaptureFiles

Save snapshots when playback to

You can store the path here for saving snapshots taken during playback.

The following path is set by default: C:\\\Web\PlaybackPics

Save clips to

You can specify the memory path for storing video clips here.

The following path is set by default: C:\\\Web\PlaybackFiles

10.2 Basic configuration

All settings that can be made under "Basic Configuration" can also be found under the menu item "Advanced Configuration". Please take note of the "Available in mode" column in the descriptions of the "Advanced Configuration".

ABUS Security-Center Live View Configuration admin | Logout | Language Local Configuration Local Configuration Basic Configuration Advanced Configuration System Network Video/Audio Image Security Events Device Information Time Settings Maintenance DST Basic Information Device Name IP CAMERA Model TVIP52502 Serial No. TVIP525020120130829CCRR431904599 Firmware Version V5.0.0 130926 Encoding Version V4.0 build 130823 Number of Channels 1 Number of Alarm Input 1 Number of Alarm Output 1 Save

10.3 Advanced Configuration

10.3.1 System

ABUS Security-Center Live View Configuration admin | Logout | Language Local Configuration Local Configuration Basic Configuration Advanced Configuration System Network Video/Audio Image Security Events Device Information Time Settings Maintenance DST Basic Information Device Name IP CAMERA Model TVIP52502 Serial No. TVIP525020120130829CCRR431904599 Firmware Version V5.0.0 130926 Encoding Version V4.0 build 130923 Number of Channels 1 Number of Alarm Input 1 Number of Alarm Output 1 Save

Menu item DescriptionAvailable in mode
Device InformationDisplay of device informationBasic Configuration, Advanced Configuration
Time SettingsConfiguration of the time specificationBasic Configuration, Advanced Configuration
MaintenanceSystem maintenance settingsBasic Configuration, Advanced Configuration
DST (Daylight Saving Time)Configuration of the automatic daylight savings time switchAdvanced Configuration

10.3.1.1 Device Information

ABUS Security-Center Live View Configuration admin | Logout | Language Local Configuration Local Configuration Basic Configuration Advanced Configuration System Network Video/Audio Image Security Events Device Information Time Settings Maintenance DST Basic Information Device Name IP CAMERA Model TVIP52502 Serial No. TVIP525020120130829CCRR431904599 Firmware Version V5.0.0 130926 Encoding Version V4.0 build 130823 Number of Channels 1 Number of Alarm Input 1 Number of Alarm Output 1 Save

Basic Information

Device Name

You can specify a device name for the Speed Dome here. Click on "Save" to apply the change.

Model

Model number display

Serial No.

Serial number display

Firmware Version

Firmware version display

Encoding Version

Encoding version display

Number of Channels

Display of the number of channels

Number of Alarm Input

Display of the number of alarm inputs

Number of Alarm Output

Display of the number of alarm outputs

10.3.1.2 Time Settings

ABUS Security-Center Live View Configuration Local Configuration Local Configuration Basic Configuration Advanced Configuration System Network Video/Audio Image Security Events Device Information Time Settings Maintenance DST Time Zone (GMT+01:00) Amsterdam, Berlin, Rome, Paris Time Sync. NTP Server Address timo.windows.com NTP Port 123 Interval 1440 min. Manual Time Sync. Device Time 2013-09-30T16:04:10 Set Time 2013-09-30T16:04:39 Sync. with computer time Save

Time Zone

Time zone selection (GMT)

Time Sync.

NTP

Using the Network Time Protocol (NTP) it is possible to synchronise the time of the Speed Dome with a time server.

Activate NTP to use this function.

Server Address

IP server address of the NTP server.

NTP Port

Network port number of the NTP service (default: port 123)

Manual Time Sync.

Device Time

Computer device time display

Set Time

Display of the current time using the time zone setting.

Click on "Sync. with computer time" to adopt the device time of the computer.

iApply the settings made with "Save".

Reboot

Click "Reboot" to restart the device.

Default

Restore

Click "Restore" to reset all the parameters to the default settings, with the exception of the IP parameters.

Default

Select this item to reset all parameters to the default values.

Import Config. File

Config. File

Select a file path to import a configuration file here.

Status

Display of the import status

Export Config. File

Click "Export" to export a configuration file.

Remote Upgrade

Firmware

Select the path to update the Speed Dome with new firmware.

Status

Display of the update status

ABUS TVIP52502 - Status - 1

Apply the settings made with "Save".

10.3.1.4 DST

ABUS Security-Center Live View Configuration Local Configuration Local Configuration Basic Configuration Advanced Configuration System Network Video/Audio Image Security Events Device Information Time Settings Maintenance DST DST Enable DST Start Time Apr First Sun 02 o'clock End Time Oct Last Sun 02 o'clock DST Bias 30min Save

DST

Enable DST

Activate the "Enable DST" checkbox to adjust the system time automatically to summer time.

Start Time

Specify the time for switching to summer time.

End Time

Specify the time for switching to winter time.

ABUS TVIP52502 - End Time - 1Apply the settings made with “Save”.

10.3.2 Network

TCP/IP Port DDNS FTP UPnP™ NIC Settings NIC Type Auto ✓ DHCP IPv4 Address 192.168.120.219 IPv4 Subnet Mask 255.255.255.0 IPv4 Default Gateway 192.168.120.1 Mac Address 8C:E7:48:C7:4C:EE MTU 1500 DNS Server Preferred DNS Server 192.168.120.1 Alternate DNS Server Save

Menu item DescriptionAvailable in mode
TCP/IPSettings of the TCP/IP dataBasic Configuration, Advanced Configuration
PortSettings for the used ports Basic Configuration,Advanced Configuration
DDNSSettings for the DDNS dataAdvanced Configuration
FTPSettings for the FTP data AdvancedConfiguration
UPnPTMSettings for the UPnP data AdvancedConfiguration

10.3.2.1 TCP/IP

ABUS Security-Center Live View Configuration Log admin | Logout | Language Local Configuration Local Configuration Basic Configuration Advanced Configuration System Network Video/Audio PTZ Image Security Events TCP/IP Port DDNS FTP UPnP™ NIC Settings NIC Type Auto DHCP IPv4 Address 192.168.120.219 IPv4 Subnet Mask 255.255.255.0 IPv4 Default Gateway 192.168.120.1 Mac Address 80:E7:48:C7:4C:EE MTU 1500 DNS Server Preferred DNS Server 192.168.120.1 Alternate DNS Server Save

To be able to operate the Speed Dome via a network, the TCP/IP settings must be configured correctly.

NIC Settings

NIC Type

Select the setting for your network adapter.

You can choose from the following values: 10M Half-dup; 10M Full-dup; 100M Half-dup;

100M Full-dup; 10M/100M/1000M Auto

DHCP

If a DHCP server is available, click DHCP to apply an IP address and other network settings automatically.

The data is transferred automatically from the server and cannot be changed manually.

If no DHCP server is available, please enter the following data manually.

IPv4 Address

Setting for the IP address of the Speed Dome

IPv4 Subnet Mask

Manual setting of the subnet address for the Speed Dome

IPv4 Default Gateway

Setting for the default router for the Speed Dome

IPv6 mode

Manual: Manual configuration of IPv6 data

DHCP: The IPv6 connection data is provided by the DHCP server (router).

Route advertisement: The IPv6 connection data is provided by the DHCP server (router) in connection with the ISP (Internet Service Provider).

IPv6 address

Display of the IPv6 address. The address can be configured in the IPv6 "Manual" mode.

IPv6 Subnet Mask

Display of the IPv6 Subnet Mask

IPv6Standard Gateway

Display of the IPv6 Standard Gateway (standard router)

MAC Address

The IPv4 hardware address of the camera is displayed here. You cannot change it.

MTU

Setting for the transmission unit. Select a value between 500 - 9676. 1500 is set by default.

DNS Server

Preferred DNS Server

DNS server settings are required for some applications (for example, sending e-mails). Enter the address of the preferred DNS server here.

Alternate DNS Server

If the preferred DNS server cannot be reached, this alternative DNS server is used. Please store the address of the alternate DNS server here.

Apply the settings made with “Save”.

10.3.2.2 Port

TCP/IP Port DDNS FTP UPnP™ HTTP Port 80 RTSP Port 554 HTTPS Port 443 Save

If you wish to enable external access to the Speed Dome, the following ports must be configured.

HTTP Port

The standard port for HTTP transmission is 80. As an alternative, this port can be assigned a value in the range of 1024 \~ 65535. If several Speed Domes are connected in the same subnetwork, then each camera should be given a unique HTTP port of its own.

RTSP Port

The standard port for RTSP transmission is 554. As an alternative, this port can be assigned a value in the range of 1024 \~ 65535. If several Speed Domes are connected in the same subnetwork, then each camera should be given a unique RTSP port of its own.

HTTPS port

The standard port for HTTPS transmission is 443.

SDK port (control port)

The standard port for SDK transmission is 8000. Communication port for internal data. As an alternative, this port can be assigned a value in the range of 1025 \~ 65535. If several IP cameras are located in the same subnetwork, then each camera should have its own unique SDK port.

ABUS TVIP52502 - SDK port (control port) - 1

Apply the settings made with "Save".

10.3.2.3 DDNS

ABUS TVIP52502 - DDNS - 1

DynDNS or DDNS (dynamic domain name system entry) is a system that can update domain name entries in real time. The network camera is equipped with an integrated DynDNS client that updates the IP address independently via a DynDNS provider. If the network camera is located behind a router, we recommend using the DynDNS function of the router.

The following diagram offers an overview of accessing and updating the IP address using DynDNS.

ABUS TVIP52502 - DDNS - 2
    note right of B: ③ DynDNS access data
    note left of B: LAN WAN

Enable DDNS

Activates or deactivates the DDNS function.

DDNS Type

Select the DDNS type. You can choose between "DynDNS" and "ABUS DDNS".

Server Address

Select a DDNS service provider. You must have registered access to this DDNS service provider (e.g. www.dyndns.org).

If you select "ABUS DDNS" as the DDNS type the server address is stored automatically.

Domains

Enter your registered domain name (host service) here (e.g. myIPcamera.dyndns.org).

Port

Store the port for port forwarding here.

User Name

User ID of your DDNS account

Password

Password of your DDNS account

Confirm

You need to confirm your password here.

Setting up a DDNS account

Set up a new account as follows under DynDNS.org:

DynDNS.com About Services Account Support News BREAK FREE Don't feel trapped. We're here to help. Escape your DNS with Dyn Inc. New to DynDNS.com? Get out new data on the next page as it DNS Services DNS for apps and domains: IP address Mailtop Services Ensure reliable email delivery Search Free Dynamic DNS Points hostains to a dynamic or static IP address or URL... • Click your website to access to the Web • Connect to your website, DNS, indicators from anywhere. DNS Hosting & Domains Register your domain and point it is an IP address or URL • Buy to link with DNS with successful support links • Secondary and primary DNS servers around the globe examples.com +DNS service details... +DNS service details...

Note down your user data and enter this into the configuration of the network camera.

Accessing the network camera over DDNS

If the network camera is located behind a router, then access via DynDNS must be configured in the router. On the ABUS Security-Center homepage www.abus-sc.com, you can find a description of DynDNS router configuration for common router models. The following diagram offers an overview of accessing a network camera behind a router via DynDNS.org. ![](images/51e19d761ebccd7563b2df2b351e886903da523c98a4b77e0ac70090a12dbb52.jpg)
![](images/0844f125a83d83346519089be52f5268d0811f84bd80025d84fe26cbd6b0ea23.jpg) Port forwarding of all relevant ports (at least RTSP + HTTP) must be set up in the router in order to use DynDNS access via the router.

ABUS DDNS

![](images/e2c5b40d4c35eef3e33acbb551d462f3b4a4efe7915df6999b8a9c9c7c9caffc.jpg) 1. To be able to use the ABUS DDNS function, you first need to set up an account at www.abus-server.com. Please read the FAQs on this topic on the website. 2. Select the "Enable DDNS" checkbox and select "ABUS DDNS" as the DDNS type. 3. Apply the data with "Save". The IP address of your Internet connection is now updated every minute on the server.

10.3.2.4 FTP

![](images/e32a1ccc3ab0aa03f7a8c4c8f233e469f2d4753d56dd2d0d3e02d95b91b9a8bb.jpg) To upload recorded videos or images onto an FTP server, the following settings must be made.

Server Address

Enter the IP address of the FTP server.

Port

Enter the port number of the FTP server. The standard port for FTP servers is 21.

User Name

User name of the account that was configured in the FTP server.

Password

Password of the account that was configured in the FTP server.

Confirm

Reenter the password here.

Directory Structure

Select the storage location for the uploaded data here. You can select between: "Save in the root directory"; "Save in the parent directory"; "Save in the child directory".

Parent Directory

This menu item is only available if "Save in the parent directory" or "Save in the child directory" was selected under "Directory Structure". You can select the name for the parent directory here. The files are saved in a folder on the FTP server. Choose between "Use Device Name", "Use Device Number" and "Use Device IP address".

Child Directory

Select the name for the child directory here. The folder is created in the parent directory. You can choose between "Use Camera Name" of "User Camera Number".

Upload Type

Select "Upload Picture" to upload pictures to the FTP server. ![](images/b1d4f6f3c8ab2dd005d9f54b6a66e906421831d8ce87b678b5b96a2f226fb089.jpg) Apply the settings made with "Save".

10.3.2.5 UPnP™

![](images/6411217df203c42822d81df2fde18b2103c05aaa62e5a6f0cae890a890227271.jpg) The UPnP (Universal Plug and Play) function makes it easy to control network devices in an IP network. This allows the network camera to be seen in the Windows network environment (e.g. as a network device).

Enable UPnP

For enabling or disabling the UPnP function.

Friendly Name

Display of the MAC address of the camera

Port Mapping

Enable Port Mapping

This enables Universal Plug and Play port forwarding for network services. If your router supports UPnP, then port forwarding for video streams is activated automatically on the router for the network camera using this option.

Port Mapping Mode

Select here whether you wish to conduct port mapping automatically or manually. You can choose between "Auto" and "Manual".

Protocol Name

HTTP

The standard port for HTTP transmission is 80. As an alternative, this port can be assigned a value in the range of 1025 \~ 65535. If several IP cameras are located on the same subnetwork, then each camera should have its own unique HTTP port.

RTSP

The standard port for RTSP transmission is 554. As an alternative, this port can be assigned a value in the range of 1025 \~ 65535. If several IP cameras are located in the same subnetwork, then each camera should have its own unique RTSP port.

SDK (control port)

The standard port for SDK transmission is 8000. Communication port for internal data. As an alternative, this port can be assigned a value in the range of 1025 \~ 65535. If several IP cameras are located in the same subnetwork, then each camera should have its own unique SDK port.

External Port

You can only change ports manually here of the "Port Mapping Mode" was set to manual.

Status

Displays whether the external port entered is valid or invalid. ![](images/771f16ec04a24d4b2a27bb02203e66083bfad3f9ec670521650621f716675ceb.jpg) Apply the settings made with "Save".

10.3.3 Video / Audio

![](images/3c40439671d9387fde684ba265edd85a1483115a370ec828d49e75da3d6ae3f7.jpg)
Menu item Description Available in mode
VideoSettings for video outputBasic Configuration, Advanced Configuration
AudioSettings for audio output Basic Configuration,Advanced Configuration

10.3.3.1 Video

![](images/0b10c8beafd4dd9f6e803d8bd52cc1070fc78b419906ec645e1ec64d2d1e2e5f.jpg)

Stream Type

Select the stream type for the Speed Dome camera. Select "Main Stream (Normal)" for recording and live view with a good bandwidth. Select "Sub Stream" for live view with restricted bandwidth.

Video Type

Select either "Video" or "Video&Audio" for the stream type. ![](images/bc6cb9f799cf0a9a03dca1708088e1b2d52ff234f49713d995932a677144ddab.jpg) The audio signal is only recorded if you select "Video&Audio" as the stream type.

Resolution

Set the resolution of the video data here. Depending on the camera model you can choose from between 1280\*720P; 1280\*960; 1920\*1080P.

Bitrate Type

Specifies the bit rate of the video stream. The video quality can be higher or lower depending on the intensity of the motions. You can select between a constant and variable bit rate.

Video Quality

This menu item is only available if you have selected a variable bit rate. Set the video quality for video data here. The video quality can differ depending on the intensity of movement. You can select from six different video qualities: "Lowest" "Lower", "Low", "Medium", "Higher" or "Highest".

Frame Rate

Specifies the frame rate in frames per second.

Max. Bitrate

The bit rate of the video stream is set to a certain value. Set a maximum bit rate of between 32 and 16384 Kbps. A higher value means better video quality, however, this requires more bandwidth.

Video Encoding

Select a standard for video encoding. You can choose between H.264, MPEG4 and MJPEG

Profile

Select a profile here. You can choose between "Basic Profile", "Main Profile" and "High Profile".

I Frame Interval

Set the I frame interval here. The value must lie between 1 - 400. ![](images/5822ffba3cb0b5e92ddef981d7ac334eef0f0a88fa07c6de164bb4edf3180c84.jpg) Apply the settings made with "Save".

10.3.3.2 Audio

![](images/d85a96633ce7d3a0deb3f0d1d8433be8288011f9125c00545efe36e82672e1d6.jpg)

Audio coding

Select the encoding for audio transmission here. You can choose between "G.711ulaw", "G.711alaw" and "G.726".

Audio input

MicIn: The settings for the audio input on the back of the camera are customised to a microphone (unamplified source). Lineln: The settings for the audio input on the back of the camera are customised to a line signal (active amplified source).

Volume

Adjusting the input signal.

Noise filter

Activating or deactivating the noise filter for background noise ![](images/2abd43005f389b96a76d85a7feae2df02c774fdc9eac3bb3794ec29d5cf202e3.jpg) Apply the settings made with "Save". 11.3.4 Image ![](images/405f00a9d7a83d42ea8be488feb152efc4dc2a2f0ed4a467cae2468c466b0460.jpg)
Menu item Description Available in mode
Display SettingsDisplaying parameter settingsBasic Configuration, Advanced Configuration
OSD SettingsSettings for the date and time formats AdvancedConfiguration
Text OverlayAdding text fields AdvancedConfiguration
Privacy maskingAdding privacy masking AdvancedConfiguration
10.3.4.1 Display Settings ![](images/9893bf3ea1df8aa664a0b721af0d4279e5d32d39c1b1932e22d77a6c2f6ffda5.jpg) You can use this menu item to set the picture quality of the Speed Dome, including brightness, sharpness, contrast and so on. Click on "Default" to restore the default values. ![](images/b288c9bc6bcf300dbf61d979503d9e12fe8d17c5cc16c350cad2e99fa5f43379.jpg)

Please note:

The display setting parameters can vary depending on the model.

Brightness

Image brightness settings. A value between 0 and 100 can be set.

Contrast

Image contrast settings. A value between 0 and 100 can be set.

Saturation

Image saturation settings. A value between 0 and 100 can be set.

Limit Gain

Setting for the maximum limit gain. A value between 0 and 100 can be set.

Sharpness

Image sharpness settings. A higher sharpness value can increase image noise. A value between 0 and 100 can be set.

Exposure mode

Automatic or manual adjusting of exposure parameters.

Auto

The Speed Dome camera focuses automatically depending on the objects in the scene.

Manual

The camera has to be focussed manually using the zoom buttons ![](images/f712b3d4f968a1a05645b01d821e24780804d22275d1b5c9df8ffa5ad209f4a9.jpg)

Duration of exposure

Setting the maximum exposure time. This setting is dependent on iris mode.

Video Standard

Setting for the exposure frequency 50Hz: fixed setting to 50 Hz network frequency 60Hz: fixed setting to 60 Hz network frequency

Day/Night Switch

Day/Night Switch Provides options for "Day", "Night" and "Auto".

Auto

Depending on the light conditions, the camera switches between day and night mode automatically. The sensitivity can be set between "Low", "Normal" and "High". Exposure Mode Shutter Priority ![](images/0deb45949f258ed43011cc86de256bbb89745a7ef1cc30e910eefb33b39d67ab.jpg) Shutter 1/50 ![](images/ad3918a56e7f82c7af9faa6aa57cb30b159dd5f545028257ec1c24cf91fb52f7.jpg)

Day

In this mode, the camera only outputs colour pictures. ![](images/5e83ba5a4ddb5f7347aeebe06d5bd9608f622664a33d483ab4e4210a6b704303.jpg)

Please note:

Only use this mode if the light conditions remain constant.

Night

In this mode, the camera only outputs black/white and pictures. ![](images/bdd5774eaa0549b8966d3898d1052a66510c9481e87370ee3e8147642ffffc8f.jpg)

Please note:

Only use this mode if the light conditions are poor.

Sensitivity

Setting for the switching threshold for automatic day/night switching (Low, Normal, High). A lower value means that there is a lower lighting level for switching to night mode.

Switch Time

Setting a delay time between recognising that a switching is required and carrying out the process.

Mirror

If the mirror function is active, the image is mirrored horizontally.

WDR

With the aid of the WDR function, the camera can return clear pictures even in disadvantageous backlight conditions. If there are both very bright and very dark areas in the picture area, the brightness level of the overall picture is balanced to provide a clear, detailed image. Click on the checkbox to activate or deactivate the WDR function. Set the Wide Dynamic Level higher to enhance the WDR function. WDR Aktivieren Wide Dynamic Level ![](images/47930bff8bdee3f421ba1a8fe2aba4e45b7d7d787e0dbdeeb175bafaa184dbd0.jpg)

White balance

Here you select the lighting conditions in which the camera is installed. You can choose from the following options: "MWB", "AWB1", "AWB2", "WB Locked", "Florescent Lamp", "Standard Lighting", "Warm Lighting", "Natural Lighting".

MWB

You can adjust the white balance with the following values manually. ![](images/8ddde4f986c58abdb36ba13705b10cce8adf09a7180fd5b05c6364189765bec6.jpg)

WB locked

The white balance is performed once and saved.

Others

Use additional white balance options to adjust the function to the light levels.

Digital Noise Reduction

You can activate (normal mode) or deactivate the noise reduction here.

Noise Reduction Level

Set the level for noise reduction here.

10.3.4.2 OSD Settings

![](images/883522f1f2d33665cb3d08eb94d572f54db783b6f3f43838e6e42fe483d8bf4e.jpg) You can use this menu item to select which date and time format are displayed in the live picture.

Display Name

Activate this checkbox if you wish to display the camera name.

Display Date

Activate this checkbox if you wish to display the date in the camera image.

Display Week

Activate this checkbox if you wish to display the day of the week.

Camera Name

Enter the camera name that is to be displayed in the image here.

Time Format

Choose here whether you would like to display the time in 24-hour or 12-hour format.

Date Format

Select the format for the date display here. (M = month; D = day; Y = year)

Display Mode

Here you can select the display mode for the elements displayed. You have the following options: "Transparent & Flashing", "Transparent & Not flashing", "Not transparent & Flashing", "Not transparent & Not flashing". ![](images/8f2b25a65ed2370517204244e1f324fa402c14b223f9076d0ebfb2c2edfd4625.jpg) Apply the settings made with "Save".

10.3.4.3 Text Overlay

Display Settings OSD Settings Text Overlay ![](images/43a93dbd96e93e54ed939cd5a1f270d04f8d9c146bb5692183e386e564eed24e.jpg)
natural_image Landscape photo of a garden with blooming pink flowers, green shrubs, and trees (no visible text or symbols)
![](images/abc4f0ca63c8e44b08b73211cf20aced87c48298e0d6c13f7df6e20d6be45cfc.jpg) Test ![](images/ed52a83b9eb8fce9f004d71f47782baaf73a70779d6fcb0e23917fe65beaec9d.jpg) m = 311 ![](images/e2b28c651afe6e4ff28df4e2f12a708444f7e7b1efd6d3095f1aef18b81deb74.jpg) \- ![](images/d7d5068dafde7f7cf4abf43dd1f03599ff0350658fb35e6b2a46b19467696e61.jpg) m = 311 Save You can display up to four texts in the camera image. The maximum length for the texts is 45 characters. To display the text, activate the checkbox. You can move the text window with the mouse. ![](images/38a74fb2be8c8f08db6bd3cef474565c7a1dca5f008a57d39894ba73f37b4b00.jpg) Apply the settings made with "Save".

10.3.4.4 Privacy Mask

![](images/b34b798da7b25288a271209ec6fb4b740a2c80d933f1d5d8b52f3a203aa02190.jpg) You can use privacy masks to hide certain areas in the live view to prevent that recording or viewing these areas in the live view is possible. A maximum of 4 rectangular privacy masks can be set up on the video image. To set up a privacy mask, proceed as follows: Select "Enable Privacy Mask" checkbox. To add a privacy mask, click "Draw Area". You can now mark an area on the camera image using your mouse. You can then mark 3 additional areas. By clicking on "Delete All", you can delete all configured privacy masks.
ABUS TVIP52502 - Privacy Mask - 1Apply the settings made with “Save”.

10.3.6 Security

![](images/83f7be11b68f9536eecd938c1e55e73bd2e6a6b9948e5358af7cbd7c87f77511.jpg)
Menu item Description Available in mode
UserUser administrationBasic Configuration, Advanced Configuration
RTSP AuthenticationSettings for the date and time formats AdvancedConfiguration
Anonymous VisitAccess without user name and password AdvancedConfiguration
IP address filterFiltering IP addresses for access to controlling the cameraAdvanced Configuration

10.3.6.1 Security

![](images/df0893ba0444616dacee5f473f08240fab1c22cd2279d4f9f88911df60ac2df9.jpg) With this menu item, you can add, edit or delete users. To add a user or to edit one, click "Add" or "Modify". A new window with the data and authorisations appears.

User Name

Here you assign the user name that needs to be entered for access to the camera.

Level

Select an individual user type for the user ID. You can choose between two predefined levels: "Operator" or "User". As an operator, the following remote functions are available to you: live view, PTZ control, manual recording, playback, two-way audio, search / query operating status. As a user, the following remote functions are available to you: playback, search / query operating status. To add further functions, click the corresponding checkbox.

Password

Here you assign the password that the corresponding user needs to enter for access to the camera.

Confirm

Confirm the password by entering it once more. ![](images/5caf161a37156da6b348eb64da44211b422e477ae569202e37b85812be89e131.jpg) Apply the settings made with "Save". Click on "Cancel" to discard the data.

10.3.6.2 RTSP Authentication

![](images/84084e77a591de77872f97c0198232ed227b678998f4371c280149a75fb01302.jpg) You can secure the video stream of the live view. Select "disable" to deactivate the function. To activate the function, select "basic".
Apply the settings made with “Save”.

10.3.6.4 IP address filter

Activating the IP address filter

Ticking the selection box activates the filter function.

IP address filter type

Allowed: The IP addresses detailed further below can access the camera. Forbidden: The IP addresses detailed further below are blocked. An IP can be entered following the xxx.xxx.xxx.xxx format.

10.3.7 Events

![](images/2e470cc7aa90d8f03049ad6ebc9fd0e718c38257f39b61728dca850a26641275.jpg)
Menu item Description Available in mode
Motion DetectionSettings for motion detection AdvancedConfiguration
Tamper-proofSetting for the sabotage alarm AdvancedConfiguration
Alarm InputSetting for the alarm input AdvancedConfiguration
Alarm OutputSetting for the alarm output AdvancedConfiguration
EmailSetting for e-mail dispatch AdvancedConfiguration
SnapshotSetting for the snapshot function AdvancedConfiguration

10.3.7.1 Motion Detection

![](images/067f0f44bf7590c2f09f6a37e712613c6eba5e84538c8425b086e95bbc8ae3a6.jpg)

Area Settings

Activate motion detection by clicking the "Enable Motion Detection" checkbox. By clicking on “Enable Dynamic Motion Analysis”, movements are recorded in the preview image and the live view (dynamic recording according to motion). To select an area, click on the "Draw Area" button. The entire area is selected by default. To discard this selection, click on "Clear All". Drag the mouse pointer over the desired area. Set the sensitivity using the regulation control bar. To apply the setting for the area, click on "Stop Drawing". Right: high sensitivity level Left: low sensitivity level

Arming Schedule

To save a schedule for motion-controlled recording, click on "Edit". A new window appears. Specify here on which days of the week and at which times motion-controlled recording should take place. ![](images/67215f8b30c558a2a6d8a6cfe57f1b45bc91c2b8fbb7cfa314591547452cde45.jpg) Now select a week day for motion controlled recording. To store particular time periods, enter a start and end time. To set up all-day motion-detection, select 00:00 as the start time and 24:00 as the end time. To apply motion detection for all week days, click the "Select All" checkbox. To copy motion detection to other week days, select the week day and click on "Copy". To apply the changes, click "OK" and to discard them click on "Cancel". Apply the settings made with "Save".

Linkage Method

Make the setting here for which action motion detection should be performed.

Normal Linkage

Send Email: You receive an e-mail as notification, activate the checkbox for this to be performed. Upload to FTP: Activate the checkbox to upload the motion-controlled recording to an FTP server.

Other Linkage

You can switch on the alarm output for when motion is detected. To switch on alarm output 1, select "A->1". ![](images/92a0786eba4c3b9e6e4f52fdea81ec75aada4f04d0506be7fdb239943602354c.jpg) Apply the settings made with "Save".

10.3.7.2 Tamper-proof

![](images/2bfe0ae9333c2a7bb545a5f349d2c6a5c7c56b6da8d1e0600067b9ddee48ceb4.jpg) With this menu item you can configure the Speed Dome so that a sabotage alarm is triggered as soon as the lens is covered.

Area Settings

Activate the sabotage alarm by clicking the "Enable Tamper-proof" checkbox. To select an area, click on the "Draw Area" button. The entire area is selected by default. To discard this selection, click on "Clear All". Drag the mouse pointer over the desired area. Set the sensitivity using the regulation control bar. To apply the setting for the area, click on "Stop Drawing". Right: high sensitivity level Left: low sensitivity level

Arming Schedule

To save a schedule for the sabotage alarm, click on "Edit". A new window appears. Specify here on which days of the week and at which times the sabotage alarm should be active. ![](images/1e6f3a0e7c303faa5f9c2628c910f922c286a34a059d3c17637d7fbe8ad71802.jpg) Now select a week day for the sabotage alarm. To store particular time periods, enter a start and end time. To set up an all-day sabotage alarm, select 00:00 as the start time and 24:00 as the end time. To activate the sabotage alarm for all week days, click the "Select All" checkbox. To copy the sabotage alarm to other week days, select the week day and click on "Copy". To apply the changes, click "OK" and to discard them click on "Cancel".

Linkage Method

Make the setting here for which action the sabotage alarm should be performed.

Normal Linkage

Send Email: You receive an e-mail as notification, activate the checkbox for this to be performed.

Other Linkage

You can switch on the alarm output for when tampering is detected. To switch on alarm output 1, select "A->1". ![](images/5bae21a051ff5e5f3e202e2ac673e3f277fc8c85f22e92c8b13b2b45a9a3369f.jpg) Apply the settings made with "Save".

10.3.7.3 Alarm Input

![](images/29026dc5f706f1fbdb5731011dbb54a647d55b19fc17b0de432933db6896fa48.jpg) You can configure the alarm inputs of the Speed Dome with this menu item.

Alarm Input No.

Select the alarm input here that you wish to configure.

Alarm Name

You can specify a device name for the alarm input here. Please do not use the alarm input number or any special characters.

Alarm Type

Select the alarm type here. You can choose between "NO" (normally open) or "NC" (normally closed).

Arming Schedule

To save a schedule for the alarm input, click on "Edit". A new window appears. Specify here on which days of the week and at which times the alarm input should be active. ![](images/9d85b28a7d30ce12fbb0efe9435dd9d77eeae0646db6e1448e8185a5840a5fde.jpg) Now select a week day for the alarm input. To store particular time periods, enter a start and end time. To activate the alarm input all day, select 00:00 as the start time and 24:00 as the end time. To apply the settings for all week days, click the "Select All" checkbox. To copy the settings to certain other week days, select the week day and click on "Copy". To apply the changes, click "OK" and to discard them click on "Cancel".

Linkage Method

Make the setting here for which action motion detection should be performed.

Normal Linkage

Send Email: You receive an e-mail as notification, activate the checkbox for this to be performed. Upload to FTP: Activate the checkbox to upload the alarm input to an FTP server.

Other Linkage

You can switch on the alarm output for when an alarm is detected. To switch on alarm output 1, select "A->1".

Copy to Alarm

This function allows you to copy the settings of one alarm input to other alarm inputs. To apply the settings for all alarm inputs, click the "Select All" checkbox. To copy the settings to single alarm inputs, select the alarm input and click on "Copy". ![](images/62cd8914696d1cea0b38cc060df4ba35f3a38ab94ba067ae2513a00c4db9980e.jpg) Apply the settings made with "Save".

10.3.7.4 Alarm Output

![](images/020440f7b663c3790862e097db7d06f999b12f40b8b9b82e925b986b52b1905a.jpg) You can configure the two alarm outputs here.

Alarm Output No.

Select the alarm output here that you wish to configure.

Alarm Name

You can specify a device name for the alarm output here. Please do not use the alarm output number or any special characters.

Arming Schedule

To save a schedule for the alarm output, click on "Edit". A new window appears. Specify here on which days of the week and at which times the alarm output should be active. ![](images/0d62b951463e1cd66493040d8b0821c77fe9e6dd78eb92ff9bc4decb24900352.jpg) Now select a week day for the alarm output. To store particular time periods, enter a start and end time. To activate the alarm input all day, select 00:00 as the start time and 24:00 as the end time. To apply the settings for all week days, click the "Select All" checkbox. To copy the settings to certain other week days, select the week day and click on "Copy". To apply the changes, click "OK" and to discard them click on "Cancel".

Copy to Alarm

This function allows you to copy the settings of one alarm output to other alarm outputs. To apply the settings for all alarm outputs, click the "Select All" checkbox. ![](images/1c5e6fdb9bb2856e68b45ad586a8fcd744566c0eba39d3035860b88023f5a525.jpg) Apply the settings made with "Save".

10.3.7.5 Email

![](images/24184f1d4d9f7911cfa09d4c15fb42d71f3c3a59e0e61ac6d8867ee68940713b.jpg) You can make the settings for sending e-mails here.

Sender

Sender

Enter a name here that should be displayed as the sender.

Sender's Address

Enter the e-mail address of the sender here.

SMTP Server

Enter the IP address or host name of the SMTP server here. (For example: smtp.googleapis.com)

SMTP Port

Enter the SMTP port here. This is configured as 25 by default.

Enable SSL

Select the SSL function if the SMTP server requires this.

Interval

Set the interval between sending e-mails with picture attachments here.

Attached Image

Enable this function if images are to be attached to the e-mail in the event of an alarm.

Authentication

If the e-mail server in use requires authentication, enable this function to be able to log onto the server with authentication. User names and passwords can only be entered once this function has been activated.

User Name

Enter the user name of the e-mail account here. This is the part before the @ character.

Password

Enter the password of the e-mail account here.

Confirm

Confirm the password by entering it again.

Receiver

Receiver1 /Receiver2

Enter the user name of the receiver here.

Receiver1's Address / Receiver2's Address

Enter the e-mail address of the person to be informed here. ![](images/a3aa5b81506ba887786a023e1c1167f4ec28d7deffbb33dd9667a0721f32a06c.jpg) Apply the settings made with "Save".

10.3.7.6 Snapshot

![](images/66d59103f06027b7e575e7e9421a9b1ef25bf710e3a1452438f9533fc3c54a27.jpg) You can make the configuration for time and event-controlled snapshots here to be able to upload them to an FTP server.

Timing

Enable Timing Snapshot

Enable this function to save pictures at certain intervals.

Format

The format for the pictures is preconfigured as JPEG.

Resolution

Set the resolution of the picture here.

Quality

Select the quality for the saved pictures here.

Interval

Set the interval between saving two pictures here.

Event-Triggered

Enable Event-Triggered Snapshot

Enable this function to enable event-triggered pictures.

Format

The format for the pictures is preconfigured as JPEG.

Resolution

Set the resolution of the picture here.

Quality

Select the quality for the saved pictures here.

Interval

Set the interval between saving two pictures here.

11. Maintenance and cleaning

11.1 Maintenance

Regularly check the product's physical state, e.g. check for damage of the housing. If you suspect that safe operation cannot be guaranteed anymore, disconnect the product and ensure that it cannot be used by mistake. Remove the batteries. You can assume that safe operation is not possible anymore when - the device shows visible damage, • the device does not function anymore ![](images/f785af51254b0ccd3950f4d2a6ae28f7ec54086741cf7d4af682742334f87283.jpg)

Please note:

The product is absolutely maintenance-free for you. There are no components on the inside of the product to be checked or services by you, never open it.

11.2 Cleaning

Wipe the product with a clean, dry cloth. If the device is very dirty, you can moisten the cloth with lukewarm water. ![](images/4d184dcafd48bb38e57110b990764bee2db2eda65ec34d34027f30d609323b87.jpg) Ensure that no liquids can get into the device. Do not use any chemical cleaners, since they could damage the housing surface or the screen (discolorations).

12. Disposal

![](images/a31351497d81dd856511e0f004c38d0deb8c1cb540298a111d5866661d2c2fa3.jpg) Important: The EU Directive 2002/96/EC regulates the proper return, treatment and recycling of used electronic devices. This symbol means that in the interest of environmental protection the device must be disposed of separately from household or industrial waste at the end of its service life in accordance with applicable local legal guidelines. Disposing of used devices can be done at official recycling centers in your country. Obey local regulations when disposing of material. Further details on returns (also for non-European countries) can be obtained at your local authority. Separate collection and recycling saves natural resources and ensures that all the provisions for protecting health and environment are observed when recycling the product.

13. Technical Data

Model number TVIP52502
Image sensor 1/3" progressive scan CMOS sensor
Camera type Day/night
Resolution1920 x 1080, 1280 x 960, 1280 x 720, 704 x 576, 352 x 288, 176 x 144
Pixels (total) 1920 x 1080
Pixels (effective) 1920 x 1080
Day/night switching Electromechanical IR-cut filter
Minimum illumination (colour) 0.05 lux
Image compression H.264, MPEG-4, MJPEG
Frame Rate H.264: 25 fps @ 1920 x 1080
MPEG-4: 25 fps @ 1920 x 1080
MJPEG: 15 fps @ 1920 x 1080
Number of parallel streams 2
Electronic shutter control 1 ~ 1/100,000 sec.
White balanceYes
Backlight compensationBLC, WDR
Noise reduction3D DNR
Motion detectionYes
Image overlayDate, camera name, private zone
Alarm input (NO/NC)1
Alarm output1
Alarm notificationE-mail/FTP/alarm output
Supported browsersMozilla Firefox, Safari or Internet Explorer 6.x and higher
Supported softwareABUS VMS
Network accessRJ-45 Ethernet 10/100 Base-T
Network protocolsIPv4/IPv6, HTTP, FTP, SMTP, UPnP, DNS, DDNS, NTP, RTSP ,RTP ,TCP ,UDP, DHCP, PPPoE
Power over EthernetIEEE803.af
Power supply12 V DC
Current consumptionMax. 500 mA
Operating temperature-10 °C - 50 °C
Dimensions (W x H x D)72 x 65 x 141 mm
Certifications CE, RoHS, REACH

14. GPL license information

Here we wish to inform you that the network surveillance camera TVIP52502 contain Open Source Software, which is licensed exclusively under the GNU General Public License (GPL). To ensure that your use of the programs conforms with GPL, please refer to the GPL license conditions.

TVIP52502

![](images/7edd7eb86350977409ed941d68dbe773f6fa7bab13b720964118ca494beb5b37.jpg)
natural_image Exterior view of a black and silver Airbus AGI camera with lens and control panel (no text or symbols on body)

Manuel utilisateur

Version 10/2013 CE Original du manuel en allemand. Conserver pour suivant usage!

Introduction

Chère cliente, cher client, Nous vous remercions de l'achat de ce produit. Cet appareil est conforme aux exigences des directives européennes en vigueur. La déclaration de conformité est disponible auprès de: ABUS Security-Center GmbH & Co. KG Linker Kreuthweg 5 86444 Affing ALLEMAGNE Afin de maintenir cet état et d'assurer une exploitation sans danger, vous devez absolument respecter ce manuel de commande! Lisez avant la mise en service du produit le manuel de commande complet, respectez toutes les instructions de commande et de sécurité! Tous les noms de firme et désignations de produit sont des marques du propriétaire respectif. Tous droits réservés. En cas de questions, consultez votre installateur ou partenaire spécialiste! ![](images/045e351902fe3641a3b14fb3976f460a6b4ac1045d13696d3bb71e1850ece19d.jpg)

Non-responsabilité

Ce mode d'emploi a été établi avec la plus grande diligence. Si vous constatez encore des omissions ou inexactitudes, veuillez-nous informer sous l'adresse mentionnée au verso du manuel. ABUS Security-Center GmbH n'est pas responsable d'erreurs techniques et typographiques et se réserve du droit d'effectuer à tout moment sans annonciation préalable des modifications au produit et aux manuels de commande. ABUS Security-Center n'est pas responsable de dommages directs et indirects, liés à l'équipement, la performance et l'usage de ce produit. Aucune garantie n'est accordée pour le contenu de ce document.

Ikon forklaring

Explication des symboles

ABUS TVIP52502 - Explication des symboles - 1Un éclair dans le triangle signifie qu’il y a un danger pour la santé, par exemple, une décharge électrique.
ABUS TVIP52502 - Explication des symboles - 2Un point d’exclamation dans le triangle renvoie à une remarque importante dans ce manuel à laquelle il faut penser.
ABUS TVIP52502 - Explication des symboles - 3Vous trouvez ce symbole lorsque des conseils et des informations concernant le fonctionnement sont fournis.

Conseils de sécurité importants

ABUS TVIP52502 - Conseils de sécurité importants - 1La garantie ne couvre pas les dommages causés par le non-respect de ce mode d'emploi. ABUS n'est pas tenu de vous indemniser de vos pertes indirectes !
ABUS TVIP52502 - Conseils de sécurité importants - 2ABUS décline toute responsabilité pour les dommages causés à des biens ou pour les préjudices individuels causés par de fausses manipulations ou le non-respect des instructions de sécurité.La garantie ne couvre pas de tels cas.
Chère cliente, cher client, les consignes de sécurité et mises en garde suivantes sont destinées à la protection de votre santé ainsi qu'à la protection de l'appareil. Veuillez lire les indications suivantes avec attention : - Aucune pièce interne du produit ne nécessite un entretien. Par ailleurs, tout démontage du produit entraînera automatiquement une annulation de la certification (CE) et de la garantie. - En cas de chute, même de faible hauteur, le produit risque d'être endommagé. - Installez le produit de manière à ce que le capteur d'images de l'appareil ne soit pas directement exposé aux rayons du soleil. Veuillez respecter les instructions d'installation fournies dans la notice d'utilisation, voir chapitre correspondant. - Cet appareil est uniquement prévu pour une utilisation en intérieur ou à l'intérieur d'un boîtier de protection contre les intempéries. Évitez d'utiliser le produit dans les conditions ambiantes suivantes : - Emplacement humide ou humidité élevée de l'air - Froid ou chaleur extrême - exposition directe aux rayons du soleil - En présence de poussières et de gaz, de vapeurs ou de solvants inflammables - Fortes vibrations - Champs magnétiques puissants, comme à proximité de machines ou de haut-parleurs - Toute installation de la caméra sur des surfaces instables est interdite. Consignes de sécurité générales : - Ne laissez pas traîner le matériel d'emballage. Dans les mains d'un enfant, les films et sacs en plastique, les éléments en polystyrène, etc. peuvent devenir des jouets dangereux. - Pour des raisons de sécurité, la caméra de vidéosurveillance doit être tenue hors de portée des enfants en raison des petites pièces qu'ils pourraient avaler. - Veuillez ne jamais introduire d'objets à l'intérieur de l'appareil à travers ses orifices. - Utilisez uniquement les auxiliaires et accessoires préconisés par le fabricant. Ne raccordez aucun produit non compatible. - Veuillez respecter les consignes de sécurité et les manuels utilisateur des autres appareils raccordés. - Avant de mettre l'appareil en service, veuillez vérifier s'il est endommagé. Si c'est le cas, ne mettez pas l'appareil en service ! \- Respectez les limites de tension de fonctionnement indiquées dans les caractéristiques techniques. Toute tension supérieure est susceptible de détruire l'appareil et de compromettre votre sécurité (danger d'électrocution).

Consignes de sécurité

1. Alimentation électrique : bloc d'alimentation 100-240 V CA, 50/60 Hz / 24 V CA, 3 A (compris à la livraison) N'utilisez cet appareil qu'avec une source de courant qui fournit la tension secteur indiquée sur la plaque signalétique. Si vous ne savez pas exactement de quelle alimentation électrique vous disposez, veuillez vous adresser à votre fournisseur d'électricité. Coupez l'alimentation électrique de l'appareil avant de procéder à toute opération d'installation ou de maintenance. 2. Surcharge Évitez toute surcharge des prises secteur, des câbles de rallonge et des adaptateurs, ceci pouvant entraîner un risque d'électrocution ou d'incendie. 3. Nettoyage Nettoyez l'appareil uniquement avec un chiffon humide et n'utilisez pas de produits de nettoyage agressifs. Veuillez pour cela couper l'alimentation électrique de l'appareil.

Avertissements

Avant la première mise en service, toutes les consignes de sécurité et d'utilisation doivent être lues et respectées ! 1. Veuillez respecter les consignes suivantes afin d'éviter que le câble et la prise secteur ne soient endommagés : - Ne modifiez pas et ne manipulez pas le câble ni la prise secteur. - Ne pliez pas et ne tordez pas le câble secteur. • Pour débrancher l'appareil, saisissez la prise secteur et ne tirez pas sur le câble secteur. - Veillez à ce que le câble secteur se trouve le plus loin possible de tout appareil de chauffage afin que la gaine plastique du câble ne puisse pas fondre. 2. Suivez attentivement ces instructions. Leur non-respect pourrait conduire à une électrocution : - N'ouvrez jamais le boîtier ou le bloc d'alimentation. - N'introduisez aucun objet métallique ou inflammable à l'intérieur de l'appareil. - Afin d'éviter tout dommage dû à des surtensions (en cas de foudre par exemple), veuillez utiliser une protection contre les surtensions. 3. Lorsqu'un appareil tombe en panne, débranchez-le immédiatement du réseau et signalez la panne à votre distributeur.
Assurez-vous que tous les appareils sont déconnectés du circuit de basse tension et de tension d'alimentation pendant l'installation dans un système de vidéosurveillance existant.
Dans le doute, faites monter, installer et câbler votre appareil par un électricien professionnel.Tout branchement incorrect sur le secteur constitue une menace, non seulement pour vous mais aussi pour d'autres personnes.Câblez l'ensemble du système en faisant en sorte que le secteur et le circuit de basse tension restent séparés et qu'ils ne puissent entrer en contact lors d'une utilisation normale ou suite à une défaillance.

Déballage

Lorsque vous sortez le dispositif de l'emballage, traitez-le avec grand soin.
En cas d’un dommage eventuel de l’emballage original, testez d’abord le dispositif. Si le dispositif démontre des dommages, renvoyez-le avec l’emballage et informez-vous auprès du service de livraison.

Contenu

1. Usage approprié 121 2. Livraison 121 3. Caractéristiques et fonctions ...... 121 4. Description de l'appareil....121 5. Description des connecteurs ....122 6. Initial start-up 123 7. Premier accès à la caméra réseau....124 8. Saisie du mot de passe 125 9. Fonctions utilisateur....126 9.1 Barre de menu....126 9.2 Affichage en direct de l'image....127 9.3 Commande audio / vidéo....127 10. Configuration 128 10.1. Configuration locale....128 10.2 Configuration de base .... 130 10.3 Configuration avancée....130 10.3.1 Système....130 10.3.1.1 Informations sur le matériel .... 131 10.3.1.2 Réglage de l'heure....132 10.3.1.3 Maintenance 133 10.3.1.4 Heure d'été 134 10.3.2 Réseau 135 10.3.2.1 TCP/IP 136 10.3.2.2 Port 137 10.3.2.4 FTP 141 10.3.2.5 UPnP™ 142 10.3.3 Vidéo / audio....143 10.3.3.1 Vidéo 144 10.3.3.2 Audio 145 10.3.4 Image....146 10.3.4.1 Réglages de l'affichage .... 147 10.3.4.2 Réglages OSD....150 10.3.4.3 Superposition de texte....151 10.3.4.4 Masque de confidentialité....151 10.3.6 Sécurité ....151 10.3.6.1 Sécurité .... 152 10.3.6.2 Authentication RTSP....153 10.3.6.3 Filtre d'adresse IP 153 10.3.7 Événements.... 154 10.3.7.1 Détection de mouvements....154 10.3.7.2 Alarme antisabotage....156 10.3.7.3 Entrée d'alarme 158 10.3.7.4 Sortie d'alarme....160 10.3.7.5 E-mail 162 10.3.7.6 Instantané....164 11. Entretien et nettoyage....165 11.1 Entretien 165 11.2 Nettoyage 165 12. Recyclage....165 13. Données techniques....166

1. Usage approprié

La caméra réseau WDR jour/nuit HD 1080p permet une vidéosurveillance efficace. Grâce à son processeur de signal puissant, cette caméra est idéale pour les contrastes très élevés (par ex. : luminosité importante due à une fenêtre et zone de l'objet relativement sombre au premier plan). Cette caméra peut également être utilisée pour la surveillance extérieure à l'intérieur d'un boîtier de protection contre les intempéries. Le choix d'un objectif CS-mount (non inclus) permet d'adapter la caméra à l'utilisation prévue.

2. Livraison

ABUS TVIP52502 - Livraison - 1ABUS TVIP52502 - Livraison - 2ABUS TVIP52502 - Livraison - 3ABUS TVIP52502 - Livraison - 4
Caméra réseau WDR jour/nuit HD 1080p (sans objectif)Bloc d'alimentationCâble réseau 1 m CD-ROM
ABUS TVIP52502 - Livraison - 5ABUS TVIP52502 - Livraison - 6
Guide de démarrage rapideMatériel de fixation

3. Caractéristiques et fonctions

• Résolution HD de 1080 pixels : 1920 x 1080 à 25 fps - Caméra pour l'utilisation en contre-jour extrême - Commutation entre les modes jour/nuit avec filtre orientable infrarouge électromécanique (ICR) - Sortie vidéo analogique pour maintenance • Power over Ethernet (PoE) - Compatible ONVIF

4. Description de l'appareil

Numéro du modèleTVIP52502
Résolution 1920 x 1080 (1080p)
WDR √

5. Description des connecteurs

![](images/1bce27e79f50b5e9381187647c3432f63c88edaaac885b61b73098f8279c5d3e.jpg)
Description
1Connexion réseau (RJ45)
2Touche de réinitialisation
3Raccordement à la masse
4Sortie d’alarme (1A/1B) (max. 5 V CC / 50 mA)
5Entrée d’alarme (IN/G) (un cavalier placé entre IN et G déclenche l’alarme)
6RS-485 (non utilisé)
7Sortie vidéo analogique (pour maintenance)
8Sortie audio
9Entrée audio (microphone/ligne)
10Connecteur d’alimentation 12 V CC (fiche ronde 5,5 x 2,1 mm)
11Affichage du statut de l’alimentation électrique
12Raccordement de l’objectif
Veuillez noter que les connexions pour TVIP81000/TVIP81100/TVIP82000/TVIP82100 sont identiques.

6. Initial start-up

La caméra réseau reconnaît automatiquement si une liaison directe doit être établie entre PC et caméra. L'utilisation d'un câble réseau croisé n'est pas nécessaire.

Connexion directe de la caméra réseau avec un PC / ordinateur portable

1. Veillez à utiliser un câble réseau de type Cat5 2. Reliez le câble à l'interface Ethernet du PC / de l'ordinateur portable et de la caméra réseau 3. Branchez l'alimentation électrique de la caméra réseau 4. Configurez l'interface réseau de votre PC / ordinateur portable sur l'adresse IP 192.168.0.2 et la passerelle par défaut (default gateway) sur 192.168.0.1 5. Poursuivez au point 8 pour achever la configuration initiale et établir la liaison avec la caméra réseau. ![](images/630076353beb86693606ceac78be6fef012ead3e0d8aa92df124de25fdc41c5c.jpg)
natural_image Diagram showing a laptop connected to a camera module (no text or symbols present)
① Câble Ethernet Cat5

Raccordement de la caméra réseau à un routeur / commutateur

1. Veillez à utiliser pour la mise en réseau un câble réseau de type Cat5. 2. Reliez le PC / l'ordinateur au routeur / commutateur. 3. Reliez la caméra réseau au routeur / commutateur. 4. Branchez l'alimentation électrique de la caméra réseau. 5. Si votre réseau dispose d'un serveur de noms (DHCP), réglez l'interface réseau de votre PC / ordinateur portable sur « Affecter automatiquement adresse IP ». 6. Si vous n'avez pas de serveur de noms (DHCP), configurez l'interface réseau de votre PC / ordinateur portable sur 192.168.0.2 et la passerelle par défaut (Default Gateway) sur 192.168.0.1 7. Poursuivez au point 8 pour achever la configuration initiale et établir la liaison avec la caméra réseau. ![](images/c2f823e8c512a7c3d009b0e1b8d159353c6923ab6dc5a45f6dc476ab9e6b5375.jpg)

7. Premier accès à la caméra réseau

En utilisant le programme Installer IP, vous obtiendrez un premier accès à la caméra réseau. Une fois que l'assistant a démarré, il détecte toutes les caméras réseau ABUS et tous les serveurs vidéo disponibles sur votre réseau. Le programme se trouve sur le CD-ROM qui vous a été fourni. Installez le programme sur votre système PC et exécutez-le. Si votre réseau dispose d'un serveur DHCP, l'attribution de l'adresse IP s'effectue automatiquement pour le PC / l'ordinateur portable, il en est de même pour la caméra réseau. Si vous ne disposez pas d'un serveur DHCP, la caméra réseau choisit automatiquement l'adresse IP suivante : 192.168.0.100. Votre système PC doit se trouver dans le même sous-réseau IP afin qu'une communication puisse être établie avec la caméra réseau (adresse IP du PC : p. ex. 192.168.0.2). ![](images/546eb1a9977781dfad141482851bda883fbdeeffcbe9eafbb30e23c5bf71591b.jpg) ![](images/d6d45a4c39e8287f63edcd135a32a79a93c2b60f960ebfd2a021393bd55d41eb.jpg) La caméra réseau est sur « DHCP » par défaut. Si vous n'utilisez pas de serveur DHCP au sein de votre réseau, nous vous recommandons, après le premier accès à la caméra réseau, de placer l'adresse IP manuellement sur une valeur fixe.

8. Saisie du mot de passe

Un mot de passe administrateur est attribué à la caméra réseau par défaut. Pour des raisons de sécurité, l'administrateur doit immédiatement définir un nouveau mot de passe. Après l'enregistrement de ce nouveau mot de passe administrateur, le nom d'utilisateur et le mot de passe seront demandés à chaque utilisation. Le compte administrateur est défini par défaut de la façon suivante : nom d'utilisateur « admin » et mot de passe « 12345 ». Lors de chaque accès à la caméra réseau, le navigateur affiche une fenêtre d'authentication et invite à entrer le nom d'utilisateur et le mot de passe. Si vous n'avez plus accès à vos réglages individuels pour le compte administrateur, veuillez vous adresser à notre assistance technique. Pour entrer le nom d'utilisateur et le mot de passe, veuillez procéder de la façon suivante : Ouvrez l'Internet Explorer et entrez l'adresse IP de la caméra (ex. : « http://192.168.0.14 »). Une fenêtre d'authentication apparaît : ![](images/7cb03a39938c2ba0f566aec50707f5bb54c2a278ed93f5646a9ee63878d07028.jpg) -> La connexion à la caméra réseau est alors établie et le système visualise un flux vidéo.

9. Fonctions utilisateur

Ouvrez la page de démarrage de la caméra réseau. L'interface se compose de la façon suivante : ![](images/cde7dbbb12e5cb110be4e88eafb7aa57f6da267e951aee852214651f026175b7.jpg)

9.1 Barre de menu

En cliquant sur le registre correspondant, sélectionnez « Affichage en temps réel », « Configuration » ou « Journal ».
Bouton Description
adminAffichage de l'utilisateur connecté
AbmeldenDéconnexion de l'utilisateur
SpracheSélection de la langue souhaitée

9.2 Affichage en direct de l'image

Vous pouvez passer à l'affichage plein écran en double-cliquant.
Bouton Description
ABUS TVIP52502 - Affichage en direct de l'image - 1Activer la vue 4:3
ABUS TVIP52502 - Affichage en direct de l'image - 2Activer la vue 16:9
ABUS TVIP52502 - Affichage en direct de l'image - 3Afficher la taille d'origine
ABUS TVIP52502 - Affichage en direct de l'image - 4Adapter automatiquement la vue au navigateur
ABUS TVIP52502 - Affichage en direct de l'image - 5Stream Main StreamSélectionner le type de streaming pour l'affichage en temps réel
ABUS TVIP52502 - Affichage en direct de l'image - 6 >>Afficher/masquer la commande de la caméra

9.3 Commande audio / vidéo

BoutonDescription
ABUS TVIP52502 - Commande audio / vidéo - 1Désactiver l'affichage en temps réel
ABUS TVIP52502 - Commande audio / vidéo - 2Activer l'affichage en temps réel
ABUS TVIP52502 - Commande audio / vidéo - 3Activer / désactiver le son, régler le volume
ABUS TVIP52502 - Commande audio / vidéo - 4Allumer / éteindre le microphone
ABUS TVIP52502 - Commande audio / vidéo - 5Image instantanée (enregistrement momentané)
ABUS TVIP52502 - Commande audio / vidéo - 6Démarrer / arrêter l'enregistrement manuel
ABUS TVIP52502 - Commande audio / vidéo - 7Démarrer / arrêter le zoom 3D

10. Configuration

10.1. Configuration locale

Le point de menu « Configuration locale » vous permet de procéder aux réglages pour l'affichage en direct, les chemins des fichiers d'enregistrement et les enregistrements momentanés. ![](images/ad728a73a838dee6a70a5415330f17bfde96ea8a05f503399ff94cb43eef5fcf.jpg)

Paramètres d'affichage en direct

Vous pouvez régler ici le type de protocole et la performance pour l'affichage en direct.

Protocole

TCP : Mise à disposition complète des données streaming ainsi que qualité vidéo élevée, cela influe cependant sur la transmission en temps réel UDP: Transmission audio et vidéo en temps réel HTTP : Offre la même qualité que TCP, mais des ports spéciaux ne sont pas configurés dans les réglages du réseau.

Performance d'affichage en direct

Vous pouvez procéder ici au réglage de la performance de l'affichage en direct.

Configuration du fichier d'enregistrement

Vous pouvez ici définir la taille de fichier pour les enregistrements, le chemin d'enregistrement et le chemin pour les fichiers téléchargés. Pour appliquer les modifications, cliquez sur « Sauvegarder ».

Taille du fichier d'enregistrement

Vous avez le choix entre 256 Mo, 512 Mo et 1 Go comme taille de fichier pour les enregistrements et les vidéos téléchargées.

Enregistrer les fichiers dans

Vous pouvez déterminer ici le chemin de fichier qui doit être utilisé pour les enregistrements manuels. Le chemin C:\\\Web\RecordFiles est utilisé par défaut.

Enregistrer fichier téléchargé dans

Vous pouvez déterminer ici le chemin de fichier pour les vidéos téléchargées. Par défaut, le chemin suivant est proposé : C:\\\Web\DownloadFiles

Paramètres images et clips

Vous pouvez ici enregistrer les chemins pour les images instantanées prises pendant la lecture et les vidéos découpées.

Enregistrer instantané d'affichage en direct dans

Sélectionnez le chemin de fichier pour les instantanés provenant de l'affichage en temps réel. Par défaut, le chemin suivant est proposé : C:\\\\\Web\CaptureFiles

En lecture, enreg instantanés dans

Vous pouvez enregistrer ici le chemin sous lequel les instantanés provenant de la lecture doivent être enregistrés. Par défaut, le chemin suivant est proposé : C:\\\\\Web\PlaybackPics

Enregistrer les clips dans

Vous pouvez enregistrer ici le chemin sous lequel les vidéos doivent être enregistrées. Par défaut, le chemin suivant est proposé : C:\\\Web\PlaybackFiles

10.2 Configuration de base

Vous trouverez tous les réglages de la « Configuration de base » au point de menu « Configuration avancée ». Veuillez à ce propos tenir compte de la colonne « Disponible en » dans les descriptions de la « Configuration avancée ». ![](images/1eff236f63a1117895e1fa9214927ce3696d8443b2d7548e4a5a6340648a5b37.jpg)

10.3 Configuration avancée

10.3.1 Système

Point de menu Description Disponible en mode
Informations sur le matérielAffichage des informations concernant l'appareilConfiguration de base, configuration avancée
Réglage de l'heureConfiguration de l'indication de temps Configurationde base, configuration avancée
MaintenanceConfiguration de la maintenance du systèmeConfiguration de base, configurationConfiguration
Heure d'été (Daylight Saving Time)Configuration du passage automatique à l'heure d'étéConfiguration avancée

10.3.1.1 Informations sur le matériel

![](images/a0faa4c968b17bde603b1c378b480a5e87f908a8f11b9dfb12ddb2b92b059df3.jpg)

Informations de base

Nom appareil :

Vous pouvez ici attribuer un nom d'appareil au Speeddome. Cliquez sur « Enregistrer » pour le mémoriser.

Modèle :

Affichage du numéro du modèle

Numéro série :

Affichage du numéro de série

Version micrologiciel :

Affichage de la version du micrologiciel

Version d'encodage :

Affichage de la version de codage

Nombre de canaux :

Affichage du nombre de canaux

Nombre d'entrées d'alarme :

Affichage du nombre d'entrées d'alarme

Nombre de sorties d'alarme :

Affichage du nombre de sorties d'alarme

10.3.1.2 Réglage de l'heure

![](images/e9dd3d604fe477ca97641cb82119a08933f560232beb0c5fada6382786631a73.jpg)

Fuseau horaire

Sélection du fuseau horaire (GMT)

Synchronisation

NTP

À l'aide du Network Time Protocol (NTP), il est possible de synchroniser l'heure du Speeddome avec un serveur de temps. Activez NTP pour utiliser la fonction.

Adresse du serveur

Adresse IP du serveur NTP.

Port NTP

Numéro de port réseau du service NTP (par défaut : port 123)

Synch. temp. manuelle

Heure appareil

Affichage de l'heure de l'ordinateur

Régler l'heure

Affichage de l'heure actuelle grâce au réglage des fuseaux horaires. Cliquez sur « Sync. avec heure ordinateur » pour reprendre l'horaire de l'ordinateur.
Confirmez les réglages effectués en cliquant sur « Enregistrer ».

10.3.1.3 Maintenance

![](images/7cb9617ddd8524504d17f86caae98a8d179b65fa4248e6bf8338f6382c54c204.jpg)

Redémarrer

Cliquez sur « Redémarrer » pour redémarrer l'appareil.

Par défaut

Restaurer.

Cliquez sur « Restaurer » pour réinitialiser tous les paramètres, sauf les paramètres IP.

Par défaut

Sélectionnez ce point pour réinitialiser tous les paramètres.

Importer fichier config.

Fichier config.

Sélectionnez ici le chemin de fichier pour importer un fichier de configuration.

État

Affichage de l'état de l'import

Exporter fichier config.

Cliquez sur Exporter pour exporter un fichier de configuration.

Mettre à niveau à distance

Micrologiciel

Sélectionnez le chemin pour la mise à jour du micrologiciel du speeddome.

État

Affichage de l'état des mises à jours. ![](images/1b8354baac1dc7e4728c727ce2c20815fe018591c104d75d508e2d06e5c98592.jpg) Confirmez les réglages effectués en cliquant sur « Enregistrer ».

10.3.1.4 Heure d'été

![](images/58d891697cc72d2a382c6cbaa237b64007d2648ff08e776c401fe2e02234a15a.jpg)

Heure d'été

Activer heure d'été

Sélectionnez « Heure d'été » pour adapter automatiquement l'heure du système à l'heure d'été.

Heure de début

Déterminez le moment du passage à l'heure d'été.

Heure de fin

Déterminez le moment du passage à l'heure d'hiver. ![](images/a91296e6b9d1e12fd69edc3744025042988b31471067156b4631dae89e0bfc35.jpg) Confirmez les réglages effectués en cliquant sur « Enregistrer ». 10.3.2 Réseau ![](images/c51b76ef2ea1c1fb9daf4911d95ab12cac44c4ad901f956d1cfc24be84ddd9df.jpg) Enregistrer
Point de menu Description Disponible en mode
TCP/IPRéglages des données TCP/IPConfiguration de base, configuration avancée
PortRéglages des ports utilisés Configuration de baseconfiguration avancée
DDNSRéglages des données DDNSConfiguration avancée
FTPRéglages des données FTP Configuration avancée
UPnPTMRéglages des données UPnP Configuration avancée

10.3.2.1 TCP/IP

![](images/b276ce0202420f8b7dd5b36614586038904fbbbed679b9cde4bf70c939051e4c.jpg) Pour pouvoir utiliser le Speeddome via un réseau, vous devez configurer correctement les réglages TCP/IP.

Paramètres carte réseau

Type de carte réseau

Sélectionnez le réglage pour votre adaptateur réseau. Vous avez le choix entre les valeurs suivantes : 10M Half-dup ; 10M Full-dup ; 100M Half-dup ; 100M Full-dup ; 10M/100M/1000M Auto

DHCP

Si un serveur DHCP est disponible, cliquez sur DHCP pour reprendre automatiquement une adresse IP et d'autres réglages réseau. Les données sont reprises automatiquement du serveur et ne peuvent pas être modifiées manuellement. Si aucun serveur DHCP n'est disponible, remplissez les données suivantes manuellement.

Adresse IPv4

Réglage de l'adresse IP pour le speeddome

Masque de sous-réseau IPv4

Paramétrage manuel du masque de sous-réseau pour le speeddome

Passerelle IPv4 par défaut

Réglage du routeur standard pour le speeddome.

Mode IPv6

Manuel : Configuration manuelle des données IPv6 DHCP : Les données de connexion IPv6 sont fournies par le serveur DHCP (routeur). Route Advertisement : Les données de connexion IPv6 sont fournies par le serveur DHCP (routeur) en combinaison avec le fournisseur d'accès Internet (ISP – Internet Service Provider).

Adresse IPv6

Affichage de l'adresse IPv6. Le mode IPv6 « Manuel » permet de configurer l'adresse.

Masque de sous-réseau IPv6

Affichage du masque de sous-réseau IPv6.

Passerelle IPv6 par défaut

Affichage du Standard Gateways IPv6 (routeur standard)

Adresse MAC

Ici s'affiche l'adresse matérielle de la caméra, vous ne pouvez pas la modifier.

MTU

Réglage de l'unité de transmission, sélectionnez une valeur entre 500 et 9676. Le réglage par défaut est 1500.

Serveur DNS

Serveur DNS privilégié

Des réglages du serveur DNS sont nécessaires pour certaines applications. (p. ex. envoi d'e-mail). Entrez ici l'adresse du serveur DNS privilégié.

Autre serveur DNS

Au cas où le serveur DNS est inaccessible, ce serveur DNS de secours est utilisé. Veuillez enregistrer ici l'adresse du serveur de secours.
Confirmez les réglages effectués en cliquant sur « Enregistrer ».

10.3.2.2 Port

![](images/32e3f1456f8cdb824fbf83fa53429bd9b7ddb794bb456066e0ce48de252bdf14.jpg) Si vous souhaitez avoir un accès externe au speeddome, les ports suivants doivent être configurés.

Port HTTP

Le port standard assigné au protocole HTTP est le port 80. Ce port peut également se voir attribuer une valeur dans la plage 1024\~65535. Si plusieurs speeddomes se trouvent dans le même sous-réseau, chaque caméra doit avoir son propre port HTTP unique.

Port RTSP

Le port standard assigné au protocole RTSP est le port 554. Ce port peut également se voir attribuer une valeur dans la plage 1024\~65535. Si plusieurs speeddomes se trouvent dans le même sous-réseau, chaque caméra doit avoir son propre port RTSP unique.

Port HTTPS

Le port standard assigné au protocole HTTPS est le port 443.

Port SDK (port de pilotage)

Le port standard assigné au protocole SDK est le port 8000. Port de communication pour les données internes. Ce port peut également se voir attribuer une valeur dans la plage 1 025\~65 535. Si le sous-réseau comporte plusieurs caméras IP, il faudrait si possible que chaque caméra se voit attribuer son propre port SDK et que ce port ne soit pas déjà attribué par ailleurs.

10.3.2.3 DDNS

![](images/4de3d373d778b0c8b2233bfa7405a290c96e91d000ba2476cd3ea1419ee75f8c.jpg)

DDNS

DynDNS ou DDNS (dynamic DNS) est un système qui permet d'actualiser en temps réel un nom de domaine. La caméra réseau dispose d'un client DynDNS intégré qui peut exécuter de manière autonome l'actualisation de l'adresse IP auprès d'un fournisseur DynDNS. Si la caméra réseau est raccordée à un routeur, nous vous conseillons d'utiliser la fonction DynDNS du routeur. L'illustration représente l'accès/actualisation de l'adresse IP par le service DynDNS. ![](images/9f0d00e6497ad862b9688d9a2a4584fd9aa13023fa6edd1ad10b0feb1876a43c.jpg)

Activer DDNS

Active ou désactive la fonction DDNS.

Type DDNS

Sélectionnez le type de DDNS. Vous avez le choix entre « DynDNS » et « ABUS DDNS ».

Adresse du serveur

Sélectionnez un fournisseur DDNS. Vous devez disposer d'un accès auprès de ce fournisseur DDNS (p. ex. www.dyndns.org). Si vous avez choisi « ABUS DDNS » comme type de DDNS, l'adresse du serveur est proposée automatiquement.

Domaine

Saisissez le nom du domaine (host service), (par ex. ma caméra IP.dyndns.org).

Port

Indiquez ici le port pour le transfert de port.

Nom utilisateur

Identifiant de votre compte DDNS

Mot de passe

Mot de passe de votre compte DDNS

Confirmer

La confirmation de votre mot de passe est obligatoire.

Création d'un compte DDNS

Création d'un nouveau compte sur DynDNS.org : ![](images/4e6c502b6d975a48f2d135f15f785dabca417b0130eb0e3e0db95086a3b1cac5.jpg) Saisie des informations du compte : DynDNS.com ![](images/cd2754c460b8fdc03a459be0bb890e6e4ad817dc82f16fd6974b99ef69dcea81.jpg) Notez vos données utilisateur et saisissez-les dans la configuration de la caméra réseau.

Accès à la caméra réseau par DDNS

Si la caméra réseau est raccordée à un routeur, l'accès par DynDNS doit être configuré dans le routeur. Vous trouverez sur la page d'accueil de la société ABUS Security-Center www.abus-sc.com une description pour configurer des modèles courants de routeurs DynDNS. L'illustration suivante représente l'accès à une caméra réseau raccordée à un routeur par DynDNS.org. ![](images/37ac1fd2e0ca8ac7da22834ede7460dfd435111cd183f48e73874c56f81652ca.jpg)
![](images/402e21d71dc756cb80dbf30d98d4d0a15d331480b4aa0fd002d1d6f0478dd441.jpg) Pour que l'accès DynDNS via un routeur fonctionne, un transfert de ports de tous les ports concernés (au moins RTSP + HTTP) doit être configuré dans le routeur.

ABUS DDNS

![](images/3101791faa9e63f6e4b6dea9490428e91538cbbd7d15b3890faca897bbf90a9c.jpg) 1. Pour pouvoir utiliser la fonction DDNS ABUS, vous devez auparavant configurer un compte sur www.abus-server.com. Pour ce faire, tenez compte de la FAQ présentée sur le site Internet. 2. Activez la case « Activer DDNS » et sélectionnez ensuite le type DDNS « DDNS ABUS » 3. Reprenez vos données en cliquant sur « Enregistrer ». L'adresse IP de votre connexion Internet est alors actualisée chaque minute sur le serveur.

10.3.2.4 FTP

![](images/bc4d2f3030e1f8a058f58a52360285b8c389cab112b9d7a26e2230d84c013c11.jpg) Pour télécharger des vidéos ou des images sur un serveur FTP, il faut que les réglages suivants aient été effectués.

Adresse du serveur

Indiquez ici l'adresse IP du serveur FTP.

Port

Veuillez saisir le numéro de port du serveur FTP. Le port standard assigné au serveur ftp est le port 21.

Nom utilisateur

Nom d'utilisateur du compte configuré dans le serveur FTP

Mot de passe

Mot de passe du compte configuré dans le serveur FTP

Confirmer

Veuillez saisir une nouvelle fois votre mot de passe.

Structure du répertoire

Sélectionnez ici l'emplacement de mémorisation pour les données téléchargées. Vous avez le choix entre « Enregistrer dans le répertoire racine » ; « Enregistrer dans le répertoire parent » ; « Enregistrer dans le répertoire enfant ».

Répertoire parent

Ce point de menu est disponible uniquement si « Enregistrer dans le répertoire parent » ou « Enregistrer dans le répertoire enfant » a été sélectionné. Vous pouvez sélectionner ici le nom pour le répertoire supérieur. Les fichiers sont enregistrés dans un dossier du serveur FTP. Choisissez entre « Utiliser nom appareil », « Utiliser n° appareil », « Utiliser adr. IP appareil »

Répertoire enfant

Sélectionnez ici le nom du sous-répertoire. Le dossier est configuré dans le répertoire supérieur. Vous avez le choix entre « Utiliser nom caméra », « Utiliser n° caméra ».

Type de téléchargement

Marquez « Télécharger image » pour télécharger des images sur le serveur FTP. ![](images/c141b01727a7d92b05dac80c07888fb64b09a7abc55496548c41f2866e2d44c7.jpg) Confirmez les réglages effectués en cliquant sur « Enregistrer ».

10.3.2.5 UPnPTM

![](images/b4b612c9515a949c87a2c8e64616cb37e07e464515742e0d4be9008905ac93ec.jpg) La fonction UPnP (Universal Plug and Play) permet une commande confortable des appareils dans un réseau IP. La caméra réseau apparaît ainsi p. ex. comme périphérique réseau dans l'environnement réseau Windows.

Activer UPnP

Activez ou désactivez la fonction UPnP

Surnom

Affichage de l'adresse MAC de la caméra

Mappage de port

Activer mapping port

L'Universal Plug and Play (UPnP) pour la redirection de port est activé dans ce menu. Si votre routeur supporte le protocole UPnP, la redirection de port pour flux vidéo sera automatiquement activée pour la caméra réseau par le routeur.

Type de Mapping Port

Indiquez ici si vous souhaitez effectuer le transfert de port automatiquement ou manuellement. Vous avez le choix entre « Auto » ou « Manuel ».

Nom de protocole :

HTTP

Le port standard assigné au protocole HTTP est le port 80. Ce port peut également se voir attribuer une valeur dans la plage 1025\~65535. Si le sous-réseau comporte plusieurs caméras IP, il faudrait si possible que chaque caméra se voit attribuer son propre port HTTP et que ce port ne soit pas déjà attribué par ailleurs.

RTSP

Le port standard assigné au protocole RTSP est le port 554. Ce port peut également se voir attribuer une valeur dans la plage 1025\~65535. Si le sous-réseau comporte plusieurs caméras IP, il faudrait si possible que chaque caméra se voit attribuer son propre port RTSP et que ce port ne soit pas déjà attribué par ailleurs.

SDK (port de commande)

Le port standard assigné au protocole SDK est le port 8000. Port de communication pour les données internes. Ce port peut également se voir attribuer une valeur dans la plage 1025\~65535. Si le sous-réseau comporte plusieurs caméras IP, il faudrait si possible que chaque caméra se voit attribuer son propre port SDK et que ce port ne soit pas déjà attribué par ailleurs.

Port externe

Vous ne pouvez modifier manuellement les ports que si le réglage du « Mapping Port Type » a été modifié, pour un réglage manuel.

État

Indique si le port externe est valide ou invalide. ![](images/86010a1bfc8f715e3a2bffaf50e5464fd69fe61e4cf5e0a38fe996c8662ad335.jpg) Confirmez les réglages effectués en cliquant sur « Enregistrer ».

10.3.3 Vidéo / audio

![](images/501cfe441604574fca18c0b433bcfbab86c42f97513234d03bfde823db9fa7ff.jpg)
Point de menuDescription Disponible en mode
VidéoRéglages pour la lecture vidéoConfiguration de base, configuration avancée
AudioRéglages pour la lecture audio Configuration de base,configuration avancée

10.3.3.1 Vidéo

![](images/b8b5321a43605231d3d6b74ca10ec671e4689f31fbf5b37b8e722999eb283628.jpg)

Type de trame

Sélectionnez le type de trame pour la caméra speeddome. Sélectionnez « Flux principal (normal) » pour l'enregistrement et l'affichage en temps réel avec une bonne largeur de bande. Sélectionnez « Sous-flux » pour l'affichage en temps réel avec une largeur de bande limitée.

Type de vidéo

Sélectionnez le type de flux « Vidéo » ou « Vidéo & audio ». ![](images/b4008a8f6b8a53defa19275688724276b2f9d69956a0a6a113c0ff753e3440a6.jpg) Le signal audio n'est enregistré que si le type de flux « Vidéo & audio » a été sélectionné.

Résolution

Réglez ici la résolution des données vidéo. Selon le modèle de caméra, vous avez le choix entre 1280\*720P; 1280\*960; 1920\*1080P.

Type de débit binaire

Indique le débit du flux vidéo. La qualité vidéo peut varier selon l'intensité des mouvements. Vous avez le choix entre un débit constant et un débit variable.

Qualité vidéo

Vous ne pouvez sélectionner ce point de menu que si vous avez choisi un débit variable. Réglez ici la qualité des données vidéo. La qualité vidéo peut varier selon l'intensité des mouvements. Vous avez le choix entre six qualités différentes de vidéo : « Minimale », « Très faible », « Faible », « Moyenne », « Élevée » ou « Maximale ».

Fréquence d'image

Indique le nombre d'images affichées par seconde.

Débit binaire maxi

La fréquence d'images du flux vidéo est fixée sur une certaine valeur. Réglez la fréquence d'images max. entre 32 et 16384 Kbps. Une valeur supérieure correspond à une qualité supérieure, mais nécessite une largeur de bande plus importante.

Encodage vidéo

Sélectionnez un standard pour le codage vidéo. Vous avez le choix entre H.264, MPEG-4 et MJPEG.

Profil

Sélectionnez ici un profil. Vous avez le choix entre « Profil de base », « Profil principal » et « Profil élevé ».

Intervalle image I

Réglez ici l'intervalle d'images I, la valeur doit être comprise entre 1 et 400. ![](images/04a09044e931b5d1ec136a7fd822a2dfb5bbdf5dec2d6507011e61bb88aa7f19.jpg) Confirmez les réglages effectués en cliquant sur « Enregistrer ».

10.3.3.2 Audio

![](images/01faf7ccf13363b90afffb070fcfea0af0a697ff6f382ab939e3f3aeee08d1a6.jpg)

Encodage audio

Sélectionnez ici l'encodage pour la transmission audio. Vous avez le choix entre G.711ulaw; G.711alaw et G.726.

Entrée audio

MicIn : La configuration de l'entrée audio située à l'arrière de la caméra est adaptée à un microphone (source non amplifiée). Lineln : La configuration de l'entrée audio située à l'arrière de la caméra est adaptée à un signal de niveau ligne (source amplifiée).

Volume

Réglage du volume du signal d'entrée.

Noise Filter

Activation ou désactivation du filtre des bruits environnants ![](images/3cb0bbfeba09229d1273008964e64a9cb8a26b4220e4da3f2d0645c3bda434d4.jpg) Confirmez les réglages effectués en cliquant sur « Enregistrer ». 10.3.4 Image ![](images/ed9ff3bfa9c52aa58ab097c6016f1d37ee9bac3fea4addd93255765d5c13de54.jpg)
Point de menuDescription Disponible en mode
Réglages de l'affichageRéglage des paramètres de l'affichageConfiguration de base, configuration avancée
Réglages OSDRéglage du format de la date et de l'heure Configuration avancée
Superposition texteAjout de champs de texte Configuration avancée
Masquage de zones privéesAjout de masques de zones privées Suite de laconfiguration

10.3.4.1 Réglages de l'affichage

![](images/2e8ae3853e0d3e206cbabca411e4fa5d97f6ff4ba5c0a312fd7f2a24aa395c45.jpg) Ce point de menu vous permet de procéder aux réglages pour la qualité d'image du speeddome, notamment de la luminosité, de la netteté, du contraste, etc. Cliquez sur « Standard » pour rétablir les valeurs par défaut. ![](images/c95b4e4989a5ced52e5fc91135f5412a413440eb6fb143b12486afd0910f6783.jpg)

Remarques importantes :

les paramètres des réglages de l'affichage peuvent varier selon le modèle.

Luminosité

Réglage de la luminosité des images. Vous pouvez sélectionner des valeurs entre 0 et 100.

Contraste

Réglage du contraste. Vous pouvez sélectionner des valeurs entre 0 et 100.

Saturation

Réglage de la saturation des images. Vous pouvez sélectionner des valeurs entre 0 et 100.

Netteté

Réglage de la définition d'image. Une définition d'image plus élevée peut augmenter le bruit d'image. Vous pouvez sélectionner des valeurs entre 0 et 100.

Mode iris

Réglage automatique ou manuel des paramètres d'exposition.

Auto

La caméra speeddome fait une mise au point automatique, selon les objets présents dans une scène.

Manuel

La mise au point de la caméra speeddome doit s'effectuer manuellement, à l'aide des boutons de zoom ![](images/1d9d3d6bd8da20c2d77faa51fa218b9dc3926e7bb33312dcd74126302a987a23.jpg)

Durée d'exposition

Réglage du temps d'exposition max. Ce réglage est indépendant du mode Iris.

Norme vidéo

Réglage de la fréquence d'exposition 50Hz : la fréquence du réseau est prédéfinie à 50 Hz 60Hz : la fréquence du réseau est prédéfinie à 60 Hz

Commutation jour/nuit

La commutation jour/nuit offre les options Auto, Jour et Nuit.

Auto

Selon les conditions lumineuses ambiantes, la caméra commute automatiquement entre le mode de jour et le mode de nuit. Il est possible de régler la sensibilité sur « Faible », « Normale » ou « Élevée ». Mode exposition Obturateur ![](images/ba326aebcb3b9ee7d01fceabb347960085a3d282a0ed321dfe4571790e1856a9.jpg)

Jour

Dans ce mode, la caméra fournit uniquement des images en couleur. ![](images/a55f691fb2730c1edc4e84d5586b859c60697aca4acc9f93bbd2c6c3445a2d09.jpg)

Remarques importantes :

Utilisez ce mode uniquement en cas de luminosité constante.

Nuit

Dans ce mode, la caméra fournit uniquement des images en noir et blanc. ![](images/17f887e2d892cbf7926f86e2b55c596eb81b7564cacd70f329f9db610b3505f7.jpg)

Remarques importantes :

Utilisez ce mode uniquement en cas de faible luminosité.

Sensibilité

Réglage du seuil de déclenchement de la commutation jour/nuit automatique (faible, normale, élevée). Plus le seuil est bas, plus la luminosité déclenchant le passage en mode de nuit est faible.

Délai basculement JN

Configuration d'un délai entre l'identification d'un basculement nécessaire et l'action de basculement.

Miroir

Lorsque la fonction miroir est activée, l'image est inversée horizontalement.

Niv dyn ét

À l'aide de la fonction WDR, la caméra peut fournir des images claires, même lorsque le contre-jour est défavorable. S'il y a à l'image aussi bien des zones très claires que des zones très sombres, le niveau de luminosité de l'ensemble de l'image est compensé afin de fournir une image nette et détaillée. Cochez la case pour activer ou désactiver la fonction WDR. Augmentez le Wide Dynamic Level pour renforcer la fonction WDR. WDR Wide Dynamic Level ![](images/cee8d47496cda8f31f46f656b95a1c3d71001e0d6ac6b22921917443c826330d.jpg)

Initialisation de l'objectif

Marquez la case pour démarrer un processus d'initialisation de l'objectif.

Balance des blancs

Permet de sélectionner l'environnement lumineux du lieu dans lequel se situe la caméra. Vous avez le choix entre les possibilités suivantes : « MWB », « AWB1 », « AWB2 », « Verrouillé WB », « Lampe fluorescente », « Lampe à incandescence », « Lum chaude auto », « Lum nat. ».

MWB

Vous pouvez régler manuellement la balance des blancs avec les valeurs suivantes. ![](images/8194514363c5486b0391a779b0c73c3544947a1c39e1af52d945f773dce2be1a.jpg)

Verrouillé WB

La balance des blancs est effectuée une seule fois et sauvegardée.

Autres

Utilisez les autres options de balance des blancs pour ajuster la fonction à l'éclairage ambiant.

Réduction bruit num

Vous avez la possibilité d'activer (mode normal) ou de désactiver la réduction du bruit.

Niv réduc bruit

Réglez ici le niveau de réduction du bruit.

10.3.4.2 Réglages OSD

Afficher réglages Réglages OSD Superposition texte ![](images/3a28e374d3e921c92768e846e1c8a4d1af8355df1a7f01bebe443ed0358cc2d7.jpg)
natural_image Lush garden scene with trees, shrubs, and flowering shrubs under a dense green forest (no visible text or symbols)
Afficher nom √ Afficher date √ Afficher semaine Nom caméra Format de l'heure Format de date Mode affichage ![](images/bd447a1ab562c573cc483be52a4310010d2233ccce2fc7b91a4004f865f3df74.jpg) Enregistrer Avec ce point de menu, vous pouvez sélectionner quel format de date et d'heure doit s'afficher dans l'affichage en temps réel.

Afficher nom

Sélectionnez cette case si vous souhaitez afficher le nom de la caméra.

Afficher date

Sélectionnez cette case, si vous souhaitez afficher la date sur l'image de la caméra.

Afficher semaine

Sélectionnez cette case si vous souhaitez afficher le jour de la semaine.

Nom de la caméra

Indiquez ici le nom de la caméra qui doit s'afficher à l'image.

Format d'heure

Indiquez ici si vous souhaitez afficher l'heure au format 24 heures ou 12 heures.

Format de la date

Sélectionnez ici le format pour l'affichage de la date. (J= jour ; M= mois ; A= an)

Mode d'affichage

Vous pouvez choisir ici le type d'affichage des éléments indiqués. Vous avez le choix entre les possibilités suivantes : « Transparent & clignotant », « Transparent & non clignotant », « Non transparent & clignotant », « Non transparent & non clignotant » ![](images/4d2342b26e7435d8c8c85fe1fe8b05fdf1ba7614992a6b5f2900f2c435a8d5a1.jpg) Confirmez les réglages effectués en cliquant sur « Enregistrer ».

10.3.4.3 Superposition de texte

![](images/7adcb7d6e427b314266cfdc8245b48b79c13231e887f202cea4ad704740cd8ce.jpg) Enregistrer Vous avez la possibilité d'afficher jusqu'à quatre textes à l'image de la caméra, la longueur maximale est de 45 caractères max. Pour afficher le texte, veuillez cocher la case. La touche de la souris permet de décaler la fenêtre de texte. ![](images/de487a0d472f37bfc3341d4f259b37581d11f9a884d0a4adc8837acdf982b15f.jpg) Confirmez les réglages effectués en cliquant sur « Enregistrer ».

10.3.4.4 Masque de confidentialité

À l'aide des masques de confidentialité, vous pouvez couvrir certaines zones de l'affichage en direct afin d'éviter que ces zones ne soient enregistrées ou ne puissent être observées dans l'affichage en direct. Jusqu'à 4 masques de confidentialité rectangulaires peuvent être définis. Procédez de la manière suivante pour configurer un masque de confidentialité. Cochez la case « Activer masque confidentialité ». Pour ajouter un masque de confidentialité, cochez la case « Dessiner zone ». Vous pouvez alors marquer une zone sur l'image à l'aide de la souris. Vous pouvez ensuite marquer 3 zones supplémentaires. Le bouton « Tout effacer » permet de supprimer tous les masques de confidentialité configurés. ![](images/5748f53dc1be50562b33a305e3b9c7315cecbbbb0bcd358c4454c2ae2aecf201.jpg) Confirmez les réglages effectués en cliquant sur « Enregistrer ».

10.3.6 Sécurité

![](images/ef7f2d4a6034b80a530b12b6d582e53cd06f4ff27362faeab14cf6b1631a9e28.jpg)
Point de menu Description Disponible en mode
UtilisateursAdministration des utilisateursConfiguration de base, configuration avancée
Authentication RTSPRéglage du format de la date et de l'heure Configurationavancée
Filtre d'adresse IPFiltrage des adresses IP permettant l'accès à la caméraSuite de la configuration

10.3.6.1 Sécurité

![](images/04932211dd63db3cdabb76121e0e9ab172b3d6a1db0aff132b9262a10edfd9ee.jpg) Ce point de menu permet d'ajouter, d'éditer ou de supprimer des utilisateurs. Pour ajouter ou éditer un utilisateur, cliquez sur « Ajouter » ou « Modifier ». Une nouvelle fenêtre comportant les données et les autorisations apparaît.

Nom utilisateur

Dans ce menu, vous pouvez attribuer le nom d'utilisateur qui doit être saisi pour accéder à la caméra.

Level

Dans ce menu, vous pouvez sélectionner un type d'utilisateur personnalisé pour l'identifiant. Vous avez le choix entre deux niveaux prédéfinis : opérateur ou utilisateur. En tant qu'opérateur, vous disposez des fonctions à distance suivantes : affichage en temps réel, commande PTZ, enregistrement manuel, lecture, audio deux voies, recherche / consultation de l'état de travail. En tant qu'utilisateur, vous disposez des fonctions à distance suivantes : lecture, recherche / consultation de l'état de travail. Pour ajouter d'autres fonctions, sélectionnez la case souhaitée.

Mot de passe

Vous pouvez attribuer ici le mot de passe que l'utilisateur devra saisir pour avoir accès à la caméra.

Confirmer

Confirmez le mot de passe en le saisissant une nouvelle fois. ![](images/db2a09cb8fcf7fe807150800ef5781dda4b59ba9bd6a1abc328f7208a5e7a248.jpg) Confirmez les réglages effectués en cliquant sur « OK ». Cliquez sur « Annuler » pour refuser les données.

10.3.6.2 Authentication RTSP

![](images/80e6e542beb61669f932956fc0b44e2b14996da5a4f6d63ce0167a993234c667.jpg) Cette fonction permet de sécuriser le flux vidéo de l'affichage en direct. Sélectionnez « disable » pour désactiver la fonction. Pour activer la fonction, sélectionnez « basic ». ![](images/290addbb0a26f0126b8129cf1c7d3c4355cdee884e09c0d0b38b12fb769c5ac1.jpg) Confirmez les réglages effectués en cliquant sur « Enregistrer ».

10.3.6.3 Filtre d'adresse IP

Activer le filtre d'adresse IP

Cochez cette case pour activer la fonction de filtrage.

Type de filtre d'adresse IP

Autorisé : Les adresses IP définies ci-dessous permettent l'accès à la caméra. Interdit : Les adresses IP définies ci-dessous sont bloquées. L'adresse IP est saisie au format xxx.xxx.xxx.xxx.

10.3.7 Événements

![](images/66936d7fc5f4d9b252bacb08b1372f5039dd2db9adce760ab1bf350a51b02f47.jpg)
Point de menu Description Disponible en mode
Détection de mouvementsRéglage de la détection de mouvement. Configuration avancée
AntisabotageRéglage de l'antisabotage Configuration avancée
Entrée alarmeRéglage de l'entrée d'alarme Configuration avancée
Sortie alarmeRéglage de la sortie d'alarme Configuration avancée
E-mailRéglage de l'envoi d'e-mail Configuration avancée
InstantanéRéglage de l'opération concernant les instantanésConfiguration avancée

10.3.7.1 Détection de mouvements

![](images/00c801f1a17cf09f30017fa647595f2318cfde72f2640969fae6f1539540ddf3.jpg)

Régl. de zones

Activez la détection de mouvements en cliquant sur la case « Activer la détection de mouvements ». La case « Activer analyse dynamique de mouvement » permet de marquer les déplacements dans l'aperçu et sur l'affichage en direct (marquage dynamique en fonction des mouvements). Pour sélectionner une zone, cliquez alors sur le bouton « Surface ». Par défaut, toute la zone est sélectionnée. Pour annuler le marquage, cliquez sur « Supprimer tout ». Déplacez alors la souris sur la zone souhaitée. Réglez la sensibilité à l'aide de la barre de sélection. Pour reprendre la zone, cliquez sur le bouton « Arrêter le dessin ». Droite : faible sensibilité Gauche : sensibilité élevée.

Durée d'activation

Afin d'enregistrer un planning pour l'enregistrement commandé par détection de mouvements, cliquez sur « Éditer ». Une nouvelle fenêtre apparaît, dans laquelle vous pouvez déterminer pour quels jours de la semaine et à quels horaires l'enregistrement commandé par détection de mouvements doit avoir lieu. ![](images/e2bed6aab7029258a0b430bc47ba5b26971a683668d8c3fcec6f2802600d0c20.jpg) Sélectionnez alors un jour de la semaine pour l'enregistrement commandé par détection de mouvements. Pour enregistrer certains intervalles de temps, indiquez l'heure de début et l'heure de fin. Pour configurer une détection de mouvements sur toute la journée, sélectionnez 00:00 comme heure de début et 24:00 comme heure de fin. Pour reprendre la détection de mouvements pour tous les jours de la semaine, cliquez sur la case « Sélectionner tout ». Pour copier la détection de mouvements sur d'autres jours de la semaine, sélectionnez le jour de la semaine et cliquez sur « Copier ». Pour reprendre les modifications, sélectionnez « OK », pour les annuler, cliquez sur « Annuler ». Veuillez reprendre les réglages effectués en cliquant sur « Enregistrer ».

Méthode de lien

Vous réglez ici l'action qui doit avoir lieu en cas de détection de mouvements.

Lien normal

Envoi d'un e-mail : pour recevoir un e-mail de notification, activez cette case. Upload FTP : activez cette case pour télécharger l'enregistrement commandé par détection de mouvements sur un serveur FTP.

Autres liens possibles

Vous avez la possibilité d'activer la sortie d'alarme en cas de détection de mouvement. Sélectionnez « A->1 » pour activer la sortie d'alarme 1. ![](images/491b00ef80baaf0f5ce4c44b4c9cfdf63224793aa4f60e4f6b49892b949419be.jpg) Confirmez les réglages effectués en cliquant sur « Enregistrer ».

10.3.7.2 Alarme antisabotage

![](images/fd0f359748ca5c7526c1009eda0fdb3cb33101f1665f9ab872be97474eb5dcc9.jpg) Ce point de menu vous permet de configurer le speeddome de telle sorte qu'une alarme antisabotage se déclenche dès que l'objectif est recouvert.

Régl. de zones

Activez l'alarme antisabotage en cliquant sur la case « Activer l'alarme antisabotage ». Pour sélectionner une zone, cliquez alors sur le bouton « Surface ». Par défaut, toute la zone est sélectionnée. Pour annuler le marquage, cliquez sur « Supprimer tout ». Déplacez alors la souris sur la zone souhaitée. Réglez la sensibilité à l'aide de la barre de sélection. Pour reprendre la zone, cliquez sur le bouton « Arrêter le dessin ». Droite : faible sensibilité Gauche : sensibilité élevée.

Heure d'armement

Afin d'enregistrer un planning pour l'alarme antisabotage, cliquez sur « Éditer ». Une nouvelle fenêtre apparaît, dans laquelle vous pouvez déterminer pour quels jours de la semaine et à quels horaires l'alarme antisabotage doit avoir lieu. ![](images/6c1f6dea8138a0ca9f10a4e8ce4854859c03a7e46689aa764453c614c8cbc344.jpg) Sélectionnez alors un jour de la semaine pour l'alarme antisabotage. Pour enregistrer certains intervalles de temps, indiquez l'heure de début et l'heure de fin. Pour configurer une alarme antisabotage sur toute la journée, sélectionnez 00:00 comme heure de début et 24:00 comme heure de fin. Pour reprendre l'alarme antisabotage pour tous les jours de la semaine, cliquez sur la case « Sélectionner tout ». Pour copier l'alarme antisabotage sur d'autres jours de la semaine, sélectionnez le jour de la semaine et cliquez sur « Copier ». Pour reprendre les modifications, sélectionnez « OK », pour les annuler, cliquez sur « Annuler ».

Méthode de lien

Vous réglez ici l'action qui doit avoir lieu en cas d'alarme antisabotage.

Lien normal

Envoi d'un e-mail : pour recevoir un e-mail de notification, activez cette case.

Autres liens possibles

Vous avez la possibilité d'activer la sortie d'alarme en cas de détection de sabotage. Sélectionnez « A->1 » pour activer la sortie d'alarme 1. ![](images/2ba6691779bd92b015ba0ea04819b65184ffa903beaeba0370fe8b6c89aba345.jpg) Confirmez les réglages effectués en cliquant sur « Enregistrer ».

10.3.7.3 Entrée d'alarme

![](images/de973ff49324f4a2e9adb54dc91029abb6fbe275fe03e2af5afeecdb63a123e8.jpg) Ce point de menu permet de configurer les entrées d'alarme du speeddome.

Entrée d'alarme N°

Sélectionnez ici l'entrée d'alarme que vous souhaitez configurer.

Nom de l'alarme

Vous pouvez ici attribuer un nom à l'entrée d'alarme correspondante. Veuillez ne pas utiliser le N° de l'entrée d'alarme ni aucun caractère spécial.

Type d'alarme

Sélectionnez ici le type d'alarme. Vous avez le choix entre « NO » (Normally open) ou « NC » (Normally closed).

Heure d'armement

Afin d'enregistrer un planning pour une entrée d'alarme, cliquez sur « Éditer ». Une nouvelle fenêtre apparaît, dans laquelle vous pouvez déterminer pour quels jours de la semaine et à quels horaires l'entrée d'alarme doit être activée. ![](images/7b754e1c3d02283af73064a1c7d9a8e4600279893f596102167981890252cbf4.jpg) Sélectionnez alors un jour de la semaine pour l'entrée d'alarme. Pour enregistrer certains intervalles de temps, indiquez l'heure de début et l'heure de fin. Pour configurer une surveillance sur toute la journée, sélectionnez 00:00 comme heure de début et 24:00 comme heure de fin. Pour reprendre les réglages pour tous les jours de la semaine, cliquez sur la case « Sélectionner tout ». Pour copier les réglages sur d'autres jours de la semaine, sélectionnez le jour de la semaine et cliquez sur « Copier ». Pour reprendre les modifications, sélectionnez « OK », pour les annuler, cliquez sur « Annuler ».

Méthode de lien

Vous réglez ici l'action qui doit avoir lieu en cas de détection de mouvements.

Lien normal

Envoi d'un e-mail : pour recevoir un e-mail de notification, activez cette case. Upload FTP : activez cette case pour télécharger l'événement déclencheur d'alarme sur un serveur FTP.

Autres liens possibles

Vous avez la possibilité d'activer la sortie d'alarme en cas de détection d'alarme. Sélectionnez « A->1 » pour activer la sortie d'alarme 1.

Copie/alarme

Cette fonction vous permet de copier les réglages d'une entrée d'alarme sur d'autres entrées d'alarme. Pour reprendre les réglages pour toutes les entrées d'alarme, cliquez sur la case « Sélectionner tout ». Pour copier les réglages sur des entrées d'alarme, sélectionnez le jour de la semaine et cliquez sur « Copier ». ![](images/a2530810439ed597ca351d242a587c9af6f9efcb448a34be6a47ef3d0c400205.jpg) Confirmez les réglages effectués en cliquant sur « Enregistrer ».

10.3.7.4 Sortie d'alarme

![](images/5b964e069f60a5c505e723a5597c93df631980268962bd6f65e8d81ac6fb1a6c.jpg) Vous avez ici la possibilité de configurer les deux sorties d'alarme.

Sortie d'alarme N°

Sélectionnez ici la sortie d'alarme que vous souhaitez configurer.

Nom de l'alarme

Vous pouvez ici attribuer un nom à la sortie d'alarme correspondante. Veuillez ne pas utiliser le N° de la sortie d'alarme ni aucun caractère spécial.

Durée d'activation

Afin d'enregistrer un planning pour une sortie d'alarme, cliquez sur « Éditer ». Une nouvelle fenêtre apparaît, dans laquelle vous pouvez déterminer pour quels jours de la semaine et à quels horaires la sortie d'alarme doit être activée. ![](images/e0a21c66f1e7ecaa20d0eb85186f7e492976f69a38cb7a583fd598294bf42151.jpg) Sélectionnez alors un jour de la semaine pour la sortie d'alarme. Pour enregistrer certains intervalles de temps, indiquez l'heure de début et l'heure de fin. Pour configurer une surveillance sur toute la journée, sélectionnez 00:00 comme heure de début et 24:00 comme heure de fin. Pour reprendre les réglages pour tous les jours de la semaine, cliquez sur la case « Sélectionner tout ». Pour copier les réglages sur d'autres jours de la semaine, sélectionnez le jour de la semaine et cliquez sur « Copier ». Pour reprendre les modifications, sélectionnez « OK », pour les annuler, cliquez sur « Annuler ».

Copie/alarme

Cette fonction vous permet de copier les réglages d'une sortie d'alarme sur l'autre sortie d'alarme. Pour reprendre les réglages pour les deux sorties d'alarme, cliquez sur la case « Sélectionner tout ». ![](images/9c94758829d1dd5ae00cff675adddeb83a8dadfe016fd6ee1bbf1e9fb86fb5e2.jpg) Confirmez les réglages effectués en cliquant sur « Enregistrer ».

10.3.7.5 E-mail

![](images/caa0812034ea02680549d612a72002e752f19362276748e3ad014ef13ff1d6af.jpg) Vous avez ici la possibilité de procéder aux réglages pour l'envoi d'e-mails.

Expéditeur

Expéditeur

Indiquez ici le nom qui doit s'afficher comme expéditeur.

Adresse de l'expéditeur

Saisissez ici l'adresse e-mail de l'expéditeur.

Serveur SMTP

Veuillez saisir ici l'adresse IP du serveur SMTP ou le nom d'hôte. (p. ex. smtp.googlemail.com)

Port SMTP

Indiquez ici le port SMTP, celui-ci est configuré sur 25 par défaut.

Activer SSL

Marquez la fonction SSL si le serveur SMTP l'exige.

Intervalle

Réglez ici l'intervalle entre les envois d'e-mails avec images en pièces jointes.

Image jointe

Activez cette fonction si vous souhaitez que des images soient jointes à l'e-mail en cas d'alarme.

Authentication

Si le serveur e-mail exige une authentication, activez cette fonction pour pouvoir vous connecter au serveur grâce à l'authentification. Le nom d'utilisateur et le mot de passe ne peuvent être saisis qu'après activation de cette fonction.

Nom d'utilisateur

Entrez le nom d'utilisateur de votre compte e-mail. Il s'agit de la partie allant jusqu'à @.

Mot de passe

Saisissez le mot de passe du compte e-mail.

Confirmer

Confirmez en saisissant de nouveau le mot de passe.

Destinataire

Destinataire1 / Destinataire2

Indiquez le nom du destinataire.

Adresse destinataire1 / Adresse destinataire2

Indiquez ici l'adresse e-mail de la personne à avertir. ![](images/0d617b6350c4c165a75a399d7af265288535246afb6245df81aa90d6149d9f22.jpg) Confirmez les réglages effectués en cliquant sur « Enregistrer ».

10.3.7.6 Instantané

![](images/b7837ed1ffcbd9839a16025fa013fb7cad5731a5e2e26dfa574b330113b09262.jpg) Vous pouvez effectuer ici la configuration pour les instantanés à intervalles réguliers ou déclenchés par des événements, afin de les télécharger sur un serveur FTP.

Synchronisation

Activer synchronisation instantané

Activez cette fonction pour enregistrer des images à certains intervalles.

Format

Le format par défaut des images est JPEG.

Résolution

Réglez ici la résolution d'image.

Qualité

Sélectionnez la qualité des images enregistrées.

Intervalle

Vous pouvez régler ici l'intervalle entre deux images enregistrées.

Déclenché par événement

Activer instantané déclenché par événement

Activez cette fonction pour enregistrer des images déclenchées par des événements.

Format

Le format par défaut des images est JPEG.

Résolution

Réglez ici la résolution d'image.

Qualité

Sélectionnez la qualité des images enregistrées.

Intervalle

Vous pouvez régler ici l'intervalle entre deux images enregistrées.

11. Entretien et nettoyage

11.1 Entretien

Vérifiez régulièrement l'état physique du produit et contrôlez également si le boîtier démontre des dommages. Quand vous pensez qu'une utilisation sûre ne peut plus être assurée, déconnectez le produit et veillez qu'il ne puisse pas être utilisé par erreur. Enlevez les batteries. Vous pouvez considérer qu'une utilisation sûre n'est plus possible quand • Le dispositif montre un dommage visible, • Le dispositif ne fonctionne plus. ![](images/90718c51de8057ed8cef30a480d9d2abc2b91f1467fa46ae5dcbe1d01157446e.jpg)

Attention:

Le produit ne doit pas être entretenu par vous-même. Vous ne devez donc pas tester ou entretenir les pièces à l'intérieur du produit, n'ouvrez donc jamais le produit.

11.2 Nettoyage

Nettoyez le produit avec un tissu propre et sec. Si le dispositif est très sal, vous pouvez mouiller le tissu avec de l'eau tiède. ![](images/23db8d733f06d1b64cc3daa356c65d4a99dd4b4c9e4023e391371b7e0ec792c3.jpg) Veillez qu'aucun liquide n'arrive dans le dispositif. N'utilisez pas de produits de nettoyage chimiques.

12. Recyclage

![](images/c885c66b1fee0173b9ae771e686ca167c91931005bef24fa2929037e3a1ab4da.jpg) Attention : la directive européenne 2002/96/CE réglemente la reprise, le traitement et l'exploitation des appareils électroniques usagés. Ce symbole signifie que, dans un souci de protection de l'environnement, l'appareil en fin de vie doit être séparé des ordures ménagères et recyclé conformément aux dispositions légales en vigueur. Le recyclage de votre appareil usagé peut être assuré par les organismes officiels de collecte présents dans votre pays. Respectez les prescriptions locales lors de l'élimination des matériaux. Vous obtiendrez de plus amples détails concernant la collecte (y compris pour les pays ne faisant pas partie de l'Union Européenne) auprès des administrations locales. La collecte et le recyclage séparés permettent de préserver les ressources naturelles et d'assurer un recyclage du produit dans le respect des règles de protection de la santé et de l'environnement.

13. Données techniques

Numéro de modèle TVIP52502
Capteur d'image 1/3" CapteurProgressive Scan CMOS
Type de caméra Jour/nuit
Résolution1920 x 1080, 1280 x 960, 1280 x 720, 704 x 576, 352 x 288, 176 x 144
Pixels (total) 1920 x 1080
Pixels (utiles) 1920 x 1080
Commutation jour/nuit Filtre d'arrêt IR électromagnétique
Éclairage minimal (couleur) 0,05 lux
Compression d'image H.264,MPEG-4, MJPEG
Fréquence d'image H.264 : 25 fps @ 1920 x 1080
MPEG-4 : 25 fps @ 1920 x 1080
MJPEG : 15 fps @ 1920 x 1080
Nombre de flux parallèles 2
Réglage de l'obturateur électronique1~ 1/100000 s
Balance des blancs Oui
Compensation du rétro-éclairageBLC, WDR
Réduction du bruit 3D DNR
Détection de mouvementOui
Superposition d'imageDate, nom de la caméra, zone privée
Entrée alarme (NO/NC)1
Sortie d'alarme 1
AlerteE-mail / FTP / sortie d'alarme
Navigateurs pris en chargeMozilla Firefox, Safari, Internet Explorer 6 et versions suivantes
Logiciels pris en chargeABUS VMS
Connexion réseau RJ-45 Ethernet 10/100 Base-T
Protocoles réseauIPv4/IPv6, HTTP, FTP, SMTP, UPnP, DNS, DDNS, NTP, RTSP ,RTP ,TCP ,UDP, DHCP, PPPoE
Power over Ethernet IEEE803.af
Tension d'alimentation12 V CC
Consommation de courant500 mA max.
Température de fonctionnementDe -10 °C à 50 °C
Dimensions (l x h x p)72 x 65 x 141 mm
CertificationsCE, RoHS, REACH

14. Remarques concernant la licence GPL

Nous souhaitons attirer votre attention sur le fait que la caméra de vidéosurveillance TVIP52502 contient entre autres le logiciel Open Source qui est protégé exclusivement par une licence General Public Licence (GPL). Pour vous assurer que votre utilisation des programmes est conforme à la licence GNU, reportez-vous aux conditions de la licence GPL.

TVIP52502

![](images/3257d4c64d520c0dcf1199e73ec366d2a6dc0bdb051c387efd7709752a0dd096.jpg)
natural_image Exterior view of a black and silver Airbus AG device (no text or symbols visible on body)

Gebruikershandleiding

Version 10/2013 CE De originele handleiding is in het Duits. Bewaren om eventueel later te raadplegen!

Inleiding

Geachte klant, hartelijk dank voor de aanschaf van dit product. Dit apparaat voldoet aan de eisen van de geldende EU-richtlijnen. De conformiteitsverklaring is verkrijgbaar bij: ABUS Security-Center GmbH & Co. KG Linker Kreuthweg 5 86444 Affing GERMANY Om deze status te behouden en gebruik zonder gevaar te garanderen moet u als gebruiker deze handleiding in acht nemen! Lees de gebruiksaanwijzing vóór gebruik van dit product volledig door en neem alle aanwijzingen voor gebruik en veiligheid in acht! Alle genoemde bedrijfsnamen en productaanduidingen zijn handelsmerken van de resp. eigenaren. Alle rechten voorbehouden Als u vragen heeft kunt u contact opnemen met uw installateur of leverancier. ![](images/c1eb9c1fab8590bc8776a0381a3ab278d75b519d5758c04aae59d96ca2b89c15.jpg)

Uitsluiting van aansprakelijkheid

Deze installatiehandleiding is met de grootste zorg samengesteld. Wanneer u desondanks omissies of onnauwkeurigheden vaststelt, verzoeken wij u, ons via het adres op de achterzijde van deze handleiding hiervan op de hoogte te stellen. ABUS Security-Center aanvaardt geen enkele aansprakelijkheid voor technische of typografische fouten en behoudt zich het recht voor, zonder mededeling vooraf, wijzigingen aan te brengen aan het product en/of de gebruiksaanwijzingen. ABUS Security-Center aanvaardt geen aansprakelijkheid voor directe of indirecte schade die ontstaat op grond van uitvoering, prestaties en gebruik van dit product, Er wordt geen enkele garantie gegeven voor de inhoud van dit document.

Uitleg van de symbolen

ABUS TVIP52502 - Uitleg van de symbolen - 1Een bliksemschicht in een driehoek geeft een gevaar voor de gezondheid aan, bv. gevaar voor een elektrische schok.
ABUS TVIP52502 - Uitleg van de symbolen - 2Een uitroepteken in de driehoek wijst in deze handleiding op een belangrijke opmerking die in acht moet worden genomen.
ABUS TVIP52502 - Uitleg van de symbolen - 3Dit symbool vindt u bij de tips en informatie over gebruik en bediening.

Belangrijke veiligheidswaarschuwing

ABUS TVIP52502 - Belangrijke veiligheidswaarschuwing - 1In geval van schade als gevolg van het niet in acht nemen van deze bedieningsinstructies komt de garantie te vervallen. ABUS is niet aansprakelijk voor eventuele gevolgschade!
ABUS TVIP52502 - Belangrijke veiligheidswaarschuwing - 2ABUS aanvaardt geen aansprakelijkheid voor persoonlijk letsel of schade aan eigendommen voor zover deze het gevolg is van onjuiste handelingen of het niet in acht nemen van de veiligheidsinstructies.In dergelijke gevallen komt de garantie te vervallen.
Geachte klant, de volgende veiligheids- en gevareninstructies dienen niet alleen ter bescherming van uw gezondheid, maar zijn ook bedoeld voor de bescherming van het apparaat. Lees de volgende punten aandachtig door: - Binnen in het product bevinden zich geen onderdelen die onderhouden moeten worden. Bovendien vervalt door het demonteren de vergunning (CE) en de garantie/vrijwaring. - Het product kan al beschadigd raken door een val van slechts geringe hoogte. - Monteer het product zo, dat direct zonlicht niet op de beeldopnemer van het apparaat kan vallen. Neem de montage-instructies in het betreffende hoofdstuk van deze gebruikershandleiding in acht. - Het apparaat is uitsluitend bedoeld voor binnentoepassingen of een weerbestendige behuizing. Vermijd de volgende ongunstige omgevingsomstandigheden bij gebruik: • natheid of te hoge luchtvochtigheid • extreme kou of hitte - Direct zonlicht - Stof of brandbare gassen, dampen of oplosmiddelen - sterke trillingen - sterke magneetvelden, bijv. in de buurt van machines of luidsprekers. - De camera mag niet op onstabiele oppervlakken worden geïnstalleerd. Algemene veiligheidsinstructies: - Laat het verpakkingsmateriaal niet onbeheerd achter! Plastic folie, plastic zakjes, stukken piepschuim e.d. kunnen gevaarlijk speelgoed zijn voor kinderen. - De videobewakingscamera bevat kleine onderdelen die ingeslikt kunnen worden. Houd het toestel daarom om veiligheidsredenen uit de buurt van kinderen. - Steek geen voorwerpen door de openingen in het toestel. - Gebruik alleen de hulptoestellen/hulpstukken die door de fabrikant zijn aangegeven. Sluit geen producten aan die niet compatibel zijn. - Neem de veiligheidsinstructies en gebruikershandleidingen van de overige aangesloten apparatuur in acht. - Controleer het toestel voor de ingebruikneming op beschadigingen. Mocht u beschadigingen ontdekken, neem het toestel dan niet in gebruik! - Houd u aan de bedrijfsspanningsgrenzen die in de technische gegevens staan vermeld. Hogere spanningen kunnen het toestel vernielen en uw veiligheid in gevaar brengen (elektrische schok).

Veiligheidsinstructies

1. Stroomvoorziening: Voeding 100-240 VAC, 50/60 Hz / 12 VDC, 1 A (in de leveringsomvang) Gebruik dit apparaat alleen aan een stroombron die de op het typeplaatje vermelde netspanning levert. Indien u niet zeker weet welke stroomvoorziening bij u beschikbaar is, neem dan contact op met uw energieleverancier. Koppel het apparaat los van de netvoeding, voordat u onderhouds- of installatiewerkzaamheden uitvoert.

2. Overbelasting

Vermijd overbelasting van stopcontacten, verlengsnoeren en adapters. Overbelasting kan leiden tot brand of een elektrische schok.

3. Reiniging

Reinig het apparaat alleen met een vochtige doek zonder bijtende reinigingsmiddelen. Voor het reinigen dient u het apparaat van het stroomnet los te koppelen.

Waarschuwingen

Voor de eerste ingebruikneming dienen alle veiligheids- en bedieningsinstructies in acht te worden genomen! 1. Neem de volgende instructies in acht om schade aan netsnoeren en netstekkers te vermijden: - Wijzig of manipuleer netsnoeren en netstekkers niet. - Verbuig of verdraai het netsnoer niet. - Als u het apparaat van het stroomnet loskoppelt, trek dan niet aan het snoer, maar aan de stekker. - Let op dat het netsnoer zo ver mogelijk van verwarmingsapparatuur verwijderd is om te verhinderen dat het kunststof omhulsel smelt. 2. Volg deze instructies op. Bij niet-naleving van de instructies kan er een elektrische schok optreden: - Open nooit de behuizing of de voeding. - Steek geen metalen of licht ontvlambare voorwerpen in het apparaat. - Om beschadigingen door overspanning (bijv. onweer) te vermijden, dient u een overspanningsbeveiliging te gebruiken. 3. Koppel defecte apparaten direct los van het elektriciteitsnet en informeer uw speciaalzaak.
Bij installatie in een bestaand videobewakingssysteem dient u er voor te zorgen dat alle apparatuur is losgekoppeld van het lichtnet en de laagspanningsvoedingen.
Bij twijfel wordt geadviseerd om de installatie en de aanleg van de bedrading te laten uitvoeren door een vakkundige elektricien. Onjuiste elektrische aansluitingen op het lichtnet vormen niet alleen een gevaar voor u maar ook voor anderen.Zorg er bij het aansluiten van het volledige systeem voor dat het lichtnet en het laagspanningscircuit gescheiden blijven en tijdens normaal gebruik of bij storing niet met elkaar in contact kunnen komen.

Uitpakken

Behandel het apparaat tijdens het uitpakken zeer voorzichtig.
Wanneer de verpakking is beschadigd, moet u als eerste het apparaat controleren. Wanneer u beschadigingen aan het apparaat vaststelt, stuurt u dit met verpakking retour en stelt u de vervoerder op de hoogte.

Inhoudsopgave

1. Gebruik volgens voorschrift.... 173 2. Leveringsomvang.... 173 3. Kenmerken en functies 173 4. Beschrijving van het apparaat.... 173 5. Omschrijving aansluitingen 174 6. Eerste ingebruikneming 175 7. Eerste toegang tot de netwerkcamera 176 8. Wachtwoord opvragen 177 9. Gebruikersfuncties 178 9.1 Menubalk 178 9.2 Live-beeldweergave.... 179 9.3 Audio-/videobesturing 179 10. Configuratie.... 180 10.1. Lokale configuratie.... 180 10.2 Basisconfiguratie.... 181 10.3 Voortgezette configuratie 182 10.3.1 Systeem 182 10.3.1.1 Apparaatinformatie.... 183 10.3.1.2 Tijdinstellingen 184 10.3.1.3 Onderhoud 185 10.3.1.4 DST 186 10.3.2 Netwerk.... 187 10.3.2.1 TCP/IP 188 10.3.2.2 Poort 189 10.3.2.3 DDNS 190 10.3.2.4 FTP 193 10.3.2.5 UPnP™ 194 10.3.3 Video / Audio.... 195 10.3.3.1 Video.... 196 10.3.3.2 Audio 197 10.3.4 Beeld.... 198 10.3.4.1 Weergave-instellingen 199 10.3.4.2 OSD-instellingen 202 10.3.4.3 Tekst-overlay 203 10.3.4.4 Maskeren van privé-zones.... 203 10.3.5Veiligheid 204 10.3.5.1 Veiligheid 204 10.3.5.2 RTSP-authent....206 10.3.5.3 IP-adresfilter....206 10.3.6 Gebeurtenissen....207 10.3.6.1 Bew.-detectie 207 10.3.6.2 Sabotagealarm.... 209 10.3.6.3 Alarmingang....211 10.3.6.4 Alarmuitgang 212 10.3.6.5 E-mail 214 10.3.6.6 Snapshot....215 11. Onderhoud en reiniging.... 217 11.1 Onderhoud 217 11.2 Reiniging 217 12. Disposal 217 13. Technische gegevens 218 14. Opmerkingen over de GPL-licentie 219

1. Gebruik volgens voorschrift

Met de WDR dag/nacht HD 1080p netwerkcamera wordt een hoogwaardige bewaking gerealiseerd. Deze camera is dankzij zijn hoogwaardige signaalprocessor ideaal voor het gebruik bij zeer hoge contrastverhoudingen (bijv. sterke lichtinval door raam met relatief donker objectbereik op de voorgrond). Daarnaast kan deze camera in de weerbestendige behuizing voor de bewaking buiten worden gebruikt. Daarbij kan het CS-mount objectief (niet meegeleverd) door een juiste keuze speciaal worden afgestemd op de specifieke toepassing.

2. Leveringsomvang

ABUS TVIP52502 - Leveringsomvang - 1ABUS TVIP52502 - Leveringsomvang - 2ABUS TVIP52502 - Leveringsomvang - 3ABUS TVIP52502 - Leveringsomvang - 4
WDR dag/nacht HD 1080p netwerkcamera (zonder objectief)Voeding 1 m netwerkkabel CD-ROM
ABUS TVIP52502 - Leveringsomvang - 5ABUS TVIP52502 - Leveringsomvang - 6
Beknopte handleidingBevestigingsmateriaal

3. Kenmerken en functies

• HD 1080p resolutie: 1920 x 1080 bij 25 fps - Camera voor gebruik bij lastige tegenlichtsituaties - Dag/nacht-omschakeling met elektromechanische IR-draaifilter (ICR) - Analoge video-uitgang voor servicedoeleinden • Power over Ethernet (PoE) - ONVIF-compatibel

4. Beschrijving van het apparaat

ModelnummerTVIP52502
Resolutie 1920 x1080 (1080p)
WDR √

5. Omschrijving aansluitingen

![](images/fb224ecfdb48984ebbd9988bfd8b72cc0018ae6c65147ee439ddf6bf54af877e.jpg)
Nr.Beschrijving
1Netwerkaansluiting (RJ45)
2Reset-toets
3Massa-aansluiting
4Alarmuitgang (1A/1B) (max. 5 V DC / 50 mA)
5Alarmingang (IN/G) (brug tussen „IN" en „G" activeert alarm)
6RS-485 (niet gebruikt)
7Analoge video-uitgang (voor servicedoeleinden)
8Audio-uitgang
9Audio-ingang (microfoon / line)
10Spanningsaansluiting 12 V DC (ronde stekker 5,5 x 2,1 mm) ABUS TVIP52502 - Omschrijving aansluitingen - 1
11Statusweergave voor voedingsspanning
12Objectiefaansluiting

6. Eerste ingebruikneming

De netwerkcamera herkent automatisch of er een directe verbinding tussen de PC en de camera tot stand moet worden gebracht. Hiervoor is geen cross-over netwerkkabel vereist.

Directe aansluiting van de netwerkcamera op een PC/laptop

1. Controleer of u een netwerkkabel van het type Cat5 gebruikt. 2. Verbind de kabel met de ethernet-interface van de PC/laptop en de netwerkcamera. 3. Sluit de spanningsvoorziening van de netwerkcamera aan. 4. Configureer de netwerkinterface van uw PC/laptop op het IP-adres 192.168.0.2 en de standaard-gateway op 192.168.0.1 5. Ga verder naar punt 8 om de eerste installatie te voltooien en de verbinding met de netwerkcamera tot stand te brengen. ![](images/c4493ad1b2ecd81e3c8150c9ebdaa507f5b20c424d8c69b96a5d8596668ade63.jpg)
natural_image Illustration of a laptop connected to a camera module (no text or symbols visible)
① CAT 5 ethernetkabel

Aansluiting van de netwerkcamera op een router/switch

1. Controleer of u een Cat5 netwerkkabel voor de netwerkverbinding gebruikt. 2. Verbind de PC/laptop met de router/switch. 3. Verbind de netwerkcamera met de router/switch. 4. Sluit de spanningsvoorziening van de netwerkcamera aan. 5. Wanneer er in uw netwerk een naamserver (DHCP) beschikbaar is, stelt u de netwerkinterface van uw PC/laptop in op "Automatisch een IP-adres verkrijgen". 6. Indien er geen naamserver (DHCP) beschikbaar is, configureert u de netwerkinterface van uw PC/laptop op 192.168.0.2 en de standaard-gateway op 192.168.0.1 7. Ga verder naar punt 8 om de eerste installatie te voltooien en de verbinding met de netwerkcamera tot stand te brengen. ![](images/f9b6091dfcf6f79cbc7ca7aa5ea04e5d45f934f3b09b9e01b88d06f18dd56f62.jpg)

7. Eerste toegang tot de netwerkcamera

De eerste toegang tot de netwerkcamera wordt uitgevoerd met behulp van de IP Installer. Nadat de assistent is gestart, zoekt deze naar alle aangesloten ABUS netwerkcamera's en videoservers in uw netwerk. U vindt het programma op de meegeleverde CD-ROM. Installeer het programma op uw PC en voer het uit. Indien een DHCP-server in uw netwerk aanwezig is, wordt het IP-adres voor zowel uw PC/laptop als de netwerkcamera automatisch toegewezen. Indien geen DHCP-server beschikbaar is, stelt de netwerkcamera automatisch het volgende IP-adres in: 192.168.0.100. Uw PC-systeem moet zich in hetzelfde IP-subnet bevinden om een communicatie met de netwerkcamera tot stand te kunnen brengen (PC IP-adres: bijvoorbeeld 192.168.0.2). ![](images/31924fd0b9168428d52a6ff404606ee82179965376091a24b4535135eea5ff62.jpg) ![](images/68d1fa812e1c3834b33afa0a2d459e82299d80dacb0471aa718e3fe29371d5fd.jpg) De standaardinstelling van de netwerkcamera staat op "DHCP". Indien er geen DHCP-server in uw netwerk aanwezig is, adviseren wij na de eerste toegang tot de netwerkcamera het IP-adres handmatig op een vaste waarde in te stellen.

8. Wachtwoord opvragen

De netwerkcamera heeft standaard een administratorwachtwoord. Om veiligheidsredenen dient de administrator echter onmiddellijk een nieuw wachtwoord in te stellen. Nadat zo'n administratorwachtwoord is opgeslagen, vraagt de netwerkcamera bij iedere toegang naar de gebruikersnaam en het wachtwoord. Het administratoraccount is in de fabriek als volgt vooringesteld: Gebruikersnaam „admin“ en wachtwoord „12345“. Bij iedere toegang tot de netwerkcamera verschijnt in de browser een authenticatievenster en wordt om gebruikersnaam en wachtwoord gevraagd. Als u uw individuele instellingen voor het administratoraccount niet meer toegankelijk zijn, contact opnemen met onze technische support. Voer voor het invoeren van de gebruikersnaam en het wachtwoord de volgende stappen uit: Open Internet Explorer en voer het IP-adres van de camera in (bijv. „http://192.168.0.100“). U wordt gevraagd zich te authenticeren: ![](images/963dd5a7b74d7d0f4e932959f5569bb31f9aef8e6222b6661f671b257129df37.jpg) -> U bent nu met de netwerkcamera verbonden en ziet al een videostream.

9. Gebruikersfuncties

Open de startpagina van de netwerkcamera. De interface bestaat uit de volgende hoofdonderdelen: ![](images/a017b95f9515ba9dfb44b1c9a3f53bba8858512b85ff897605d54f9b1bc99ada.jpg)

9.1 Menubalk

Selecteer door klikken van het overeenkomstige register „Live-aanzicht“, „Configuratie“ of „Protocol“.
Knop Beschrijving
adminWeergave van de aangemelde gebruiker
AbmeldenAfmelden van de gebruiker
SpracheKeuze van de gewenste taal

9.2 Live-beeldweergave

Door dubbelklikken kunt u op volledig scherm overschakelen.
Knop Beschrijving
ABUS TVIP52502 - Live-beeldweergave - 14:3 Aanzicht activeren
ABUS TVIP52502 - Live-beeldweergave - 216:9 Aanzicht activeren
ABUS TVIP52502 - Live-beeldweergave - 3Orginele grootte weergeven
ABUS TVIP52502 - Live-beeldweergave - 4Aanzicht automatische aan browser aanpassen
ABUS TVIP52502 - Live-beeldweergave - 5StreamMain StreamSelectie van het streamingtype voor het live-aanzicht
ABUS TVIP52502 - Live-beeldweergave - 6Weergeven/verbergen van de camerabesturing

9.3 Audio-/videobesturing

KnopBeschrijving
ABUS TVIP52502 - Audio-/videobesturing - 1Live-aanzicht deactiveren
ABUS TVIP52502 - Audio-/videobesturing - 2Live-aanzicht activeren
ABUS TVIP52502 - Audio-/videobesturing - 3Geluid activeren / deactiveren, volume aanpassen
ABUS TVIP52502 - Audio-/videobesturing - 4Microfoon aan / uit
ABUS TVIP52502 - Audio-/videobesturing - 5Direct beeld (momentopname)
ABUS TVIP52502 - Audio-/videobesturing - 6Handmatige registratie starten / stoppen
ABUS TVIP52502 - Audio-/videobesturing - 73D-zoom starten stoppen

10. Configuratie

10.1. Lokale configuratie

Onder menupunt „Lokale configuratie“ kunt u instellingen voor het live-aanzicht, bestandpaden van de opname en momentopnames uitvoeren. ![](images/4ee2b7cdafb5716e59391a55d1db4a54183360ebdacbf59adf0f6b2e577cce56.jpg)

Live-aanzicht parameters

Hier kunt u het protocoltype en de live-aanzichtcapaciteit van de camera instellen.

Protocol

TCP: Volledig beschikbaar stellen van de streaminggegevens alsmede een hoge videokwaliteit. Dit beïnvloedt echter de realtimeoverdracht UDP: Realtime audio- en video-overdracht HTTP: Biedt dezelfde kwaliteit als TCP, speciale poorten worden echter onder de netwerkinstellingen niet geconfigureerd.

Live-aanzichtcapaciteit

Hier kunt u de instelling van de performance voor het live-aanzicht uitvoeren.

Opname-bestandsinstellingen

Hier kunt u de bestandsgrootte voor opnames, het opnamepad en het pad voor geladen bestanden definiëren. Klik op „Opslaan” om de wijzigingen over te nemen.

Opname-bestandsgrootte

U kunt kiezen tussen 256 MB, 512 MB en 1 GB als bestandsgrootte voor de opnames en geladen video's.

Opslaan onder

Hier kunt u het bestandpad vastleggen dat moet worden gebruikt voor handmatige opnames. Als standaardpad wordt C:\\\\Web\RecordFiles gebruikt.

Download.bestand opslaan als

Hier kunt u het bestandpad voor geladen video's vastleggen. Het standaardpad is: C:\\\Web\DownloadFiles

Beeld- / knipinstellingen

Hier kunt u de paden voor directe beelden, snapshots tijdens de weergave en geknipte video's vastleggen.

Live-snapshot bewaren onder

Selecteer het bestandpad voor directe beelden uit het live-aanzicht. Het standaardpad is: C:\\\\\Web\CaptureFiles

Snapshots opslaan bij weergave

Hier kunt u het pad vastleggen waarlangs de directe beelden uit de weergave moeten worden opgeslagen. Het standaardpad is: C:\\\Web\PlaybackPics

Clips opsl. onder

Hier kunt u het opslagpad vastleggen waarlangs geknipte video's moeten worden opgeslagen. Het standaardpad is: C:\\\Web\PlaybackFiles

10.2 Basisconfiguratie

Alle instellingen van de „Basisconfiguratie“ staat ook onder het menupunt „Voortgezette configuratie“. Neem hiervoor ook de kolom „Beschikbaar in“ onder de beschrijvingen van „Voortgezette configuratie“ in acht. ![](images/1ee98f0c08b8014c125478d70a7372390506e03cd935bc1aae57cf3a9bb1d1b3.jpg)

10.3 Voortgezette configuratie

10.3.1 Systeem

![](images/411b11dc06f70cc7245511dad9bcbd7faecb6576ec010dc36fecb039b7f8aa91.jpg)
Menupunt BeschrijvingBeschikbaar in modus
ApparaatinformatieWeergave van de apparaatinformatieBasisconfiguratie, voortgezette configuratie
TijdinstellingenConfiguratie van de tijdweergave Basisconfiguratie, voortgezette configuratie
OnderhoudConfiguratie voor onderhoud van het systeemBasisconfiguratie, voortgezette configuratie
DST (Daylight Saving Time)Configuratie van de automatische zomertijdomstellingVoortgezette configuratie

10.3.1.1 Apparaatinformatie

![](images/6aacebe3b3790fee55fb109c8da65d8ca15bbfb02fd963da5663590c3c47987b.jpg)

Basisinfo

Apparaatnaam:

Hier kunt u een apparaatnaam voor de Speeddome invoeren. Klik op "Opslaan" om deze over te nemen.

Model:

Weergave van het modelnummer

Serienummer:

Weergave van het serienummer

Firmwareversie:

Weergave van de firmwareversie

Cod.-versie:

Weergave van de coderingsversie

Aantal kanalen:

Weergave van het aantal kanalen

Aantal alarmingangen:

Weergave van het aantal alarmingangen

Aantal alarmingangen:

Weergave van het aantal alarmuitgangen

10.3.1.2 Tijdinstellingen

![](images/c58d13a22f14a9acd2858899bd0abc162009194947dcb69ba90297eb74bb4cda.jpg)

Tijdzone

Selectie van de tijdzone (GMT)

SetTime

NTP

Met het Network Time Protokolls (NTP) kan de tijd van de Speeddome met een tijdserver worden gesynchroniseerd. Activeer NTP om de functie te gebruiken.

Serveradres

IP-serveradres van de NTP-server.

NTP-poort

Netwerk-poortnummer van de NTP-dienst (standaard: poort 123)

Handm. tijdsynchron.

Apparaattijd

Weergave van de apparaattijd van de computer

Tijdinstelling

Weergave van de actuele tijd aan de hand van de tijdzone-instelling. Klik op „Synchr. met comp-tijd“ om de apparaattijd van de computer over te nemen.
Klik op „Opslaan“ om de instellingen op te slaan.

10.3.1.3 Onderhoud

![](images/7f503f687d27a6fad9e0ead57d84b1e019d3e1f5027e7f3b2f040ee107d4bcb3.jpg)

Opnieuw opstarten

Klik op „Opnieuw starten“ om het apparaat opnieuw te starten.

Standaard

Herstellen.

Klik op „Herstellen“ om alle parameters behalve de IP-parameters op de standaardinstellingen terug te zetten.

Standaard

Selecteer dit punt om alle parameters op de standaardinstellingen terug te zetten.

Conf.bestand imp.

Config-bestand

Selecteer hier het bestandpad om een configuratiebestand te importeren.

Status

Weergave van de importstatus

Conf.-bestand exp.

Klik hier om een configuratiebestand te exporteren

Remote-upgrade

Firmware

Selecteer het pad om de Speeddome met een nieuwe firmware te actualiseren.

Status

Weergave van de upgradestatus ![](images/23e0e7a9a265cff89a885ee7e96682592b8fa9c285e5c2da354ed49c2807efc3.jpg) Klik op „Opslaan“ om de instellingen op te slaan.

10.3.1.4 DST

![](images/117ae74ad3b2fd6f3e44086ac8453b1ae3a9724fe3c73c0e9fe4c0bcea1a8eef.jpg)

DST

DST activeren

Selecteer „DST“ om de systeemtijd automatisch aan de zomertijd aan te passen.

Starttijd

Leg het tijdstip voor de omstelling naar zomertijd vast.

Eindtijd

Leg het tijdstip voor omstelling naar wintertijd vast.
Klik op „Opslaan“ om de instellingen op te slaan.

10.3.2 Netwerk

![](images/9f6c69fb944eec0ddd451e9c669745e6aa9da08541757dbe8bc08717ac5aa2a5.jpg)
Menupunt BeschrijvingBeschikbaar in modus
TCP/IPInstelling TCP/IP-gegevensBasisconfiguratie, Voortgezette configuratie
PoortInstellingen van de gebruikte poorten Basisconfiguratie, Voortgezette configuratie
DDNSInstellingen van de DDNS-gegevensVoortgezette configuratie
FTPInstellingen van de FTP-gegevens Voortgezetteconfiguratie
UPnPTMInstellingen van de UPnP-gegevens Voortgezetteconfiguratie

10.3.2.1 TCP/IP

![](images/553d1276da198e5ac1509301daaa0f5aa1f4d1553087ec2ac4e4043085f168c5.jpg) Om de Speeddome via een netwerk te kunnen bedienen, moeten de TCP/IP-instellingen correct worden geconfigureerd.

NIC-instell.

NIC-type

Selecteer de instelling voor uw netwerkadapter. U heeft de keuze uit de volgende waarden: 10M Half-dup; 10M Full-dup; 100M Half-dup; 100M Full-dup; 10M/100M/1000M Auto

DHCP

Indien een DHCP-server beschikbaar is, klikt u op DHCP om automatisch een IP-adres en verdere netwerkinstellingen over te nemen. De gegevens worden automatisch door de server overgenomen en kunnen niet handmatig worden gewijzigd. Indien geen DHCP-server beschikbaar is, volgende gegevens handmatig invullen.

IPv4-adres

Instelling van het IP-adres voor de Speeddome

IPv4-subnetmasker

Handmatige instelling van het subnetmasker voor de Speeddome

IPv4-standaard-gateway

Instelling van de standaard router voor de Speeddome.

IPv6-modus

Handmatig: Handmatige configuratie van de IPv6-gegevens DHCP: De IPv6-verbindingsgegevens worden ter beschikking gesteld door de DHCP-server (router). Route Advertisement: De IPv6-verbindingsgegevens worden door de DHCP-server (router) in combinatie met de ISP (Internet Service Provider) ter beschikking gesteld.

IPv6-adres

Weergave van het IPv6-adres. In de IPv6-modus „Handmatig“ kan het adres geconfigureerd worden.

IPv6-subnetmasker

Weergave van het IPv6-subnetmasker.

IPv6 Standard Gateway

Weergave van de IPv6 Standard Gateway (standaardrouter)

MAC-adres

Hier wordt het hardwareadres van de camera weergegeven. U kunt dit adres niet wijzigen.

MTU

Instelling van de overdrachtsnelheid. Kies een waarde 500 – 9676. Standaard is 1500 vooringesteld.

DNS-server

Voorkeur DNS-server

Voor sommige toepassingen zijn DNS-serverinstellingen vereist. (bijvoorbeeld verzenden van e-mails) Voer hier het adres van de gewenste DNS-servers in.

Altern. DNS-server

Indien de gewenste DNS-server niet bereikbaar is, wordt deze alternatieve DNS-server gebruikt. Leg hier het adres van de alternatieve server vast. ![](images/cf3ec465cf3a3456cdb5b69b52016d32210573b29999dcf5bcb08f5174c92384.jpg) Klik op „Opslaan“ om de instellingen op te slaan.

10.3.2.2 Poort

![](images/6c395145ba8444de04359e1bb47d618318ff8ceadf87e96d5782aea8ef0524db.jpg) Indien u externe toegang tot de Speeddome wenst, moeten volgende poorten worden geconfigureerd.

HTTP-poort

De standaardpoort voor de HTTP-overdracht is 80. Alternatief hiervoor kan deze poort een waarde in het bereik tussen 1024\~65535 krijgen. Als zich meerdere Speeddomes in hetzelfde subnet bevinden, moet elke camera een eigen, unieke HTTP-poort krijgen.

RTSP-poort

De standaardpoort voor de RTSP-overdracht is 554. Alternatief hiervoor kan deze poort een waarde in het bereik tussen 1024\~65535 krijgen. Als zich meerdere Speeddomes in hetzelfde subnet bevinden, moet elke camera een eigen, unieke RTSP-poort krijgen.

HTTPS-poort

De standaardpoort voor de HTTPS-overdracht is 443.

SDK-poort (stuurpoort)

De standaardpoort voor de SDK-overdracht is 8000. Communicatiepoort voor interne gegevens. Alternatief hiervoor kan deze poort een waarde in het bereik tussen 1025\~65535 krijgen. Als zich meerdere IP-camera's in hetzelfde subnet bevinden, moet aan elke camera een eigen, uniek optredende SDK-poort worden toegewezen.

10.3.2.3 DDNS

![](images/081134452c26f524d2e21b6f0a23e5faf448ed8eb5fa28f4c75f0c9b08993676.jpg)

DDNS

DynDNS of DDNS (Dynamic Domain Name System entry) is een systeem dat in realtime domeinnaamregistraties kan actualiseren. De netwerkcamera beschikt over een geïntegreerde DynDNS-client die automatisch de actualisering van het IP-adres bij een DynDNS-provider kan uitvoeren. Indien de netwerkcamera zich achter een router bevindt, adviseren we de DynDNS-functie van de router te gebruiken. De afbeelding verduidelijkt de toegang tot / actualisering van het IP-adres bij de DynDNS-service. ![](images/0bb23096511d732a3af23a8418eea286093c8d650020e1eac281109e367eecc6.jpg)
    note right of B LAN WAN
        ① 192.168.0.3
    end
    note right of B ② 195.184.21.78
    end
    note right of D ④ 195.184.21.78 → name.dyndns.org

DDNS activeren

Activeert of deactiveert de DDNS-functie.

DDNS-type

Selecteer een van de DDNS-types. U kunt kiezen tussen „DynDNS“ en „ABUS DDNS“.

Serveradres

Selecteer een DDNS-serviceprovider. U dient over een geregistreerde toegang bij deze DDNS-serviceprovider te beschikken (bijv. www.dyndns.org). Indien u als DDNS-type „ABUS DDNS“ heeft geselecteerd, verschijnt het serveradres grijs.

Domeinen

Voer hier de geregistreerde domeinnaam (host-service) in (bijv. mijnIPcamera.dyndns.org).

Poort

Leg hier de poortforwarding vast.

Gebruikersnaam

Gebruikersidentificatie van uw DDNS-account

Wachtwoord

Wachtwoord van uw DDNS-account

Bevestigen

Wachtwoordbevestiging is hier verplicht.

DDNS-account aanmaken

Nieuw account bij DynDNS.org aanmaken: ![](images/4286103537ffe07033d18bc69d0dde868ac7cd37bbb0c54a3bb2d944308d0f66.jpg) Accountgegevens invullen: ![](images/ffeb9feac613bcf1cb0b6eb882599ee0906b0995918874f77f345d65fa3b4276.jpg)

DynDNS.com

![](images/e80560e1a28fb1e765090b65ab8ab382454851b24e114c562711f2abcf335608.jpg) Noteer uw gebruikersgegevens en kopieer deze in de configuratie van de netwerkcamera.

Toegang tot de netwerkcamera via DDNS

Indien uw netwerkcamera zich achter een router bevindt, moet de toegang via DynDNS in de router geconfigureerd worden. Hiervoor vindt u op de ABUS Security-Center homepage www.abus-sc.com een beschrijving van de DynDNS-router-configuratie voor gangbare router-modellen. De volgende afbeelding verduidelijkt de toegang tot een netwerkcamera achter een router via DynDNS.org. ![](images/8be35c416cbd7ad88909074bdc524167997dc57208e86f340d7dfec30707f6ae.jpg)
![](images/540f69b03313c9fa85e5f9cc15403c154c7edbfe455d3bc59ab1c0c6c43f4b98.jpg) Voor de DynDNS-toegang via een router moet een portforwarding van alle relevante poorten (in ieder geval RTSP + HTTP) in de router worden ingesteld.

ABUS DDNS

![](images/d36801478a5926471336784b6861117265f1f5b3d9528563f278f95742289070.jpg) 1. Om de ABUS DDNS-functie te kunnen gebruiken moet u eerst een account bij www.abus-server.com inrichten. Neem hiervoor de FAQ's op de website in acht. 2. Activeer het selectievakje „DDNS activeren“ en selecteer dan het DDNS-type „ABUS DDNS“ 3. Neem uw gegevens over met „Speichern“. Het IP-adres van uw internetverbinding wordt nu elke minuut op de server geactualiseerd.

10.3.2.4 FTP

![](images/2c029a87362730183207d626aba112b9c5f1337bce7e3178e56b0d9a4a779873.jpg) Om opgenomen video's of beelden op een FTP-server te laden, moeten volgende instellingen worden uitgevoerd.

Serveradres

Voer hier het IP-adres van de FTP-server in.

Poort

Voer hier het poortnummer van de FTP-server in. De standaardpoort voor de FTP-server is 21.

Gebruikersnaam

Gebruikersnaam van het account dat in de FTP-server geconfigureerd is

Wachtwoord

Wachtwoord van het account dat op de FTP-server is geconfigureerd.

Bevestigen

Voer hier het wachtwoord opnieuw in.

Directorystructuur

Selecteer hier de opslagplaats voor de geüploade gegevens. U heeft de keuze tussen „Opslaan in rootdirectory.“; „Opsl. in parent directory“; „Opsl. in child directory“.

Parent directory

Dit menupunt is alleen beschikbaar, als onder directorystructuur „Opsl. in parent directory“ of „Opsl. in child directory“ werd geselecteerd. U kunt hier de naam voor de parent directory selecteren. De bestanden worden in een map van de FTP-server opgeslagen. Kies tussen „Apparaatnaam ben.“, „Apparaatnummer. ben.“, „Apparaat-IP-adr. ben.“

Subdirectory

Selecteer hier de naam voor de subdirectory. De map wordt in de parent directory ingericht. U kunt kiezen tussen „Cameranaam ben.“ of „Cameranummer ben.“.

Type uploaden

Selecteer „Beeld verzenden“ om beelden op de FTP-server laden.
Klik op „Opslaan“ om de instellingen op te slaan.

10.3.2.5 UPnP™

![](images/043011545c4afb60dcaaf638ea7ae9f02d8765d77f5578a8bf06a247dcca8b27.jpg) De UPnP-functie (Universal Plug and Play) zorgt voor een eenvoudige regeling van netwerkapparatuur in een IP-netwerk. Hierdoor is de netwerkcamera bijv. als netwerkapparaat in de Windows-netwerkomgeving zichtbaar.

UPnP activeren

Activeer of deactiveer de UPnP-functie

Naam

Weergave van het MAC-adres van de camera

Poorttoewijzing

P.-mapping act.

De Universal Plug and Play-poortforwarding voor netwerkdiensten wordt hiermee geactiveerd. Indien uw router UPnP ondersteunt, dan wordt met deze optie automatisch de portforwarding voor videostreams aan de zijde van de router voor de netwerkcamera geactiveerd.

Mapping poorttype

Selecteer hier of de poortforwarding automatisch of handmatig moet worden uitgevoerd. U kunt kiezen tussen „Auto“ of „Handmatig“.

Protocolnaam:

HTTP

Der standaardpoort voor de HTTP-overdracht luidt 80. Alternatief hiervoor kan deze poort een waarde in het bereik tussen 1025\~65535 krijgen. Als zich meerdere IP-camera's in hetzelfde subnet bevinden, moet elke camera een eigen, unieke HTTP-poort krijgen

RTSP

De standaardpoort voor de RTSP-overdracht is 554. Alternatief hiervoor kan deze poort een waarde in het bereik tussen 1025\~65535 krijgen. Wanneer er meerdere IP-camera's in hetzelfde subnet aanwezig zijn, dan moet iedere camera een eigen, unieke RTSP-poort krijgen.

SDK (stuurpoort)

De standaardpoort voor de SDK-overdracht is 8000. Communicatiepoort voor interne gegevens. Alternatief hiervoor kan deze poort een waarde in het bereik tussen 1025\~65535 krijgen. als zich meerdere IP-camera's in hetzelfde subnet bevinden moet aan elke camera een eigen, uniek optredende SDK-poort worde toegewezen.

Externe poort

U kunt de poorten alleen handmatig wijzigen, als het „Mapping Port Type“ in handmatig werd gewijzigd.

Status

Toont of de ingevoerde externe poort geldig resp. ongeldig is.

10.3.3 Video / Audio

![](images/ae8dc0582a8bb1a3d97d73ec3c8efdec87f2aa07f4a6a9d97a10fbe849c822de.jpg)
Menupunt BeschrijvingBeschikbaar in modus
VideoInstellingen voor de video-uitgangBasisconfiguratie, Voortgezette configuratie
AudioInstellingen voor de audio-uitgang Basisconfiguratie,Voortgezette configuratie

10.3.3.1 Video

![](images/e60ff29e2bcfb0ee97116f32cf7f0a4cea3f10f19302d52e73bcb0978a041412.jpg)

Stream-type

Selecteer het streamtype voor de Speeddome-camera. Selecteer „Main Stream (normaal)“ voor de opnemen en live-aanzicht met goede bandbreedte. Selecteer „Sub-Stream“ voor live-aanzicht met begrensde bandbreedte.

Videotype

Selecteer hier het streamtype „Video“ of „Video & Audio“.
Het audiosignaal wordt alleen opgenomen, indien als streamtype „Video & Audio“ werd geselecteerd.

Resolutie

Stel hier de resolutie van de videogegevens in. Afhankelijk van het cameramodel kunt u kiezen tussen 1280\*720P; 1280\*960; 1920\*1080P.

Bitratetype

Geeft de bitrate van de videostream aan. De videokwaliteit kan afhankelijk van de bewegingsinstensiteit hoger of lager uitvallen.U kunt kiezen tussen constante en variabele bitrate.

Videokwaliteit

Dit menupunt is alleen beschikbaar, als u een variabele bitrate heeft geselecteerd. Stel hier de videokwaliteit van de videogegevens in. De videokwaliteit kan afhankelijk van de bewegingsintensiteit hoger of lager uitvallen. U kunt kiezen tussen zes verschillende videokwaliteiten, „Minimum“, „Lager“, „Laag“, „Midden“, „Hoger“ of „Maximum“.

Beeldfrequentie

Geeft de beeldfrequentie in beelden per seconde weer.

Max. beeldfrequentie

De beeldfrequentie van de videostream wordt op een bepaalde waarde vast ingesteld. Stel de max. bitrate tussen 32 en 16384 Kbps in. Een hogere waarde komt overeen met een hogere videokwaliteit, maar vereist ook een grotere bandbreedte.

Videocodering

Selecteer een standaard voor de videocodering. U kunt kiezen tussen H.264, MPEG-4 en MJPEG.

Profiel

Selecteer hier een profiel. U kunt kiezen tussen „Basisprofiel“, „Hoofdprofiel“ en „Hoog profiel“.

I Beeldinterval

Stel hier het I beeldinterval in. De waarde moet liggen in het bereik 1 – 400. ![](images/26232eab7daf533238ca184b3aa14c0d1c43858e847d1b0704447c8e95b174be.jpg) Klik op „Opslaan“ om de instellingen over te nemen.

10.3.3.2 Audio

![](images/b9f87c8eacaaa0b3daa15555639143471c7b2eb12c57fcfb5903e99bb2c1c8d4.jpg)

Audiocodering

Selecteer hier de codering voor de audio-overdracht. U kunt kiezen tussen G.711ulaw; G.711alaw en G.726.

Audio-ingang

MicIn: De instellingen van de audio-ingang aan de achterkant van de camera zijn aangepast aan een microfoon (onversterkte bron). Lineln: De instellingen van de audio-ingang aan de achterkant van de camera zijn aangepast aan een Line-signaal (actieve versterkte bron).

Volume

Instellen van het volume van het ingangssignaal.

Noise Filter

Activering of deactivering van het ruisfilter voor omgevingsgeluiden ![](images/853d880049d64f3c356fa47272faa70032b40382101c27b5c1af01bc1676ba6a.jpg) Klik op „Opslaan“ om de instellingen over te nemen.

10.3.4 Beeld

![](images/cfe75db44099e2c653ced9984e450b08c24efe194d1fd1519214b23cd9aef043.jpg)
Menupunt BeschrijvingBeschikbaar in modus
Weergave-instellingenInstellingen van de weergaveparametersBasisconfiguratie, Voortgezette configuratie
OSD-instellingenInstelling van het datum- en tijdformaat Voortgezetteconfiguratie
Tekst-overlayToevoegen van tekstvelden Voortgezetteconfiguratie
Maskeren van privé-zonesToevoegen van maskers voor privé-zones Voortgezetteconfiguratie
10.3.4.1 Weergave-instellingen ![](images/d9fa9b6b4a8f95e800a8334ab2c6bd277a7bdbb24936b9cbadbe3ce685fe6f83.jpg) Bij dit menupunt kunt u de beeldkwaliteit van de camera, inclusief helderheid, scherpte, contrast etc. instellen. Klik op „Standaard“ om de standaardwaarden te herstellen. ![](images/92a2705a7d43c5656b4ad7709029113b450ce65af51b0384c4228aefb52fe532.jpg)

Neem het volgende in acht:

De parameters onder weergave-instellingen kunnen per model verschillen.

Helderheid

Instelling van de beeldhelderheid. Instelbaar zijn waarden tussen 0 en 100.

Contrast

Instelling van het beeldcontrast. Instelbaar zijn waarden tussen 0 en 100.

Verzadiging

Instelling van de beeldverzadiging. Instelbaar zijn waarden tussen 0 en 100.

Scherpte

Instelling van de beeldscherpte Een hogere scherpte kan de beeldruis versterken. Instelbaar zijn waarden tussen 0 en 100.

Belichtingsmodus

Automatische of handmatige instelling van de belichtingsparameters.

Auto

De Speeddome-camera focusseert automatisch, afhankelijk van de objecten binnen een scene

Handmatig

De Speeddome-camera moet met de zoomknoppen handmatig worden gefocusseerd.

Belichtingsduur

Instellen der max. belichtingstijd. Deze instelling is onafhankelijk van de iris-modus.

Videostandaard

Regeling van de belichtinsfrequentie 50Hz: Vaste instelling op 50 Hz netfrequentie 60Hz: Vaste instelling op 60 Hz netfrequentie

Dag/nacht-omsch.

De dag/nacht-omsch. Biedt de opties auto, dag en nacht.

Auto

De camera schakelt, afhankelijk van de actuele lichtomstandigheden, automatisch tussen dag- en nachtmodus. De gevoeligheid kan tussen „Laag“, „Normaal“ en „Hoog“ worden ingesteld. Belichtingsmodus Sluiter ![](images/c215da0ce9db45d4ae60f18c57e909c1b3a7c191479ab56903d1eda768ca2529.jpg) ![](images/cbdcb1647e1739c88b1d5cba8c620205870a5ec6c49e999d03a8c94eddff91f0.jpg)

Dag

In deze modus maakt de camera alleen kleurenbeelden. ![](images/7a6ca2b2a3f3e8774b3b0e2f94bbf124f2f61df53543106009665e543a70167e.jpg) Neem het volgende in acht: Gebruik deze modus alleen bij gelijkblijvende lichtverhoudingen.

Nacht

In deze modus maakt de camera alleen zwart/witbeelden. ![](images/e9ed2f1af64da22cde8f8c22ff442a51b3663b499d29ff02f4a53bc078e168d2.jpg) Neem het volgende in acht: Gebruik deze modus alleen bij zwakke lichtverhoudingen.

Gevoeligheid

Instelling voor de omschakeldrempel voor de automatische dag-/nachtomschakeling (laag, normaal, hoog). Een lage waarde betekent een lagere belichtingssterkte voor de omschakeling naar de nachtmodus.

Omschakeltijd

Instelling van een vertraging tussen het herkennen van een noodzakelijke omschakeling tot aan de actie.

Spiegel

Als de spiegelfunctie is geactiveerd, wordt het beeld horizontaal gespiegeld.

WDR

Met de WDR-functie kan de camera ook bij ongunstige tegenlichtverhoudingen duidelijke beelden leveren. Indien in het beeldbereik zowel zeer lichte als zeer donkere bereiken bestaan, wordt het helderheidsniveau van het gehele beeld gecompenseerd voor een duidelijk, gedetailleerd beeld. Klik op het selectiekastje om de WDR-functie te activeren resp. te deactiveren. Zet het Wide Dynamic Level hoger om de WDR-functie te versterken. WDR Wide Dynamic Level ![](images/d4df582eef9ddb7255e6cc0428fb617713870d8d9e19d44b755a85e0ac3eacc1.jpg)

Objectief-initialisatie

Selecteer het selectiekastje om een initialisatie van het objectief te starten.

Witbalans

Selecteer hier de belichtingsomgeving waarin de camera wordt geïnstalleerd. U heeft de volgende opties: „MWB“, „AWB1“, „AWB2“, „Geblokkeerd WB“, „Fluorescentielamp“, „Gloeilamp“, „Warm licht“, „Natuurlijk licht“.

MWB

U kunt de witbalans met de volgende waarden handmatig aanpassen. ![](images/8a6e949677d6bb9a5732f6e8513b278e908ebd5b8b88e34829fb58f925a736b4.jpg)

Geblokkeerd WB

De witbalans wordt eenmalig uitgevoerd en opgeslagen.

Overige

Gebruik de andere witbalansopties voor het aanpassen van de functie aan het omgevingslicht.

Dig. ruisonderdr.

U kunt de ruisonderdrukking activeren (normaalmodus) resp. deactiveren.

Ruisonderdr.-niveau

Stel hier het niveau voor ruisonderdrukking in.

10.3.4.2 OSD-instellingen

![](images/11229187813caf8e852ee7651055195df7828781d86bb7fd6ac06571d947b9f2.jpg) Bij dit menupunt kunt u selecteren welk datum- en tijdformaat in het livebeeld moet worden getoond.

Naam weerg.

Selecteer dit selectievakje, als u de cameranaam wilt laten weergeven.

Datum weerg.

Selecteer dit selectievakje, als u de datum in het camerabeeld wilt laten weergeven.

Week weerg.

Selecteer dit selectievakje, als u de weekdag wilt laten weergeven.

Cameranaam

Voer hier de cameranaam in die in het beeld moet worden getoond.

Tijdformaat

Selecteer hier of de tijd in 24-uursformaat of 12-uursformaat moet worden weergegeven.

Datumformaat

Selecteer hier het formaat voor de datumweergave. (D= dag; M= maand; J= jaar)

Weergavemodus

Hier kunt u de weergavemodus voor de getoonde elementen selecteren. U heeft volgende opties: „Transparant & knipperend“, „Transparant & niet-knipperend“, „Niet transparant & knipperend“, „Niet-transparant & niet-knipperend“ ![](images/4103a4e8040b2a517a599073a8df901d159688ded7b3dee70c9da9780f35f086.jpg) Klik op „Opslaan“ om de instellingen over te nemen.

10.3.4.3 Tekst-overlay

![](images/33ff61ffccd65053bb2111fbc4854b11a7103fb9d74bf331423c630f0931bf9e.jpg) U kunt tot vier teksten in het camerabeeld laten weergeven, de maximale lengte bedraagt max. 45 tekens. Om de tekst weer te geven, selecteert u het selectiekastje. Met de muisknop kunt u het tekstvenster verschuiven. ![](images/1234a8b985b1efb874ceba8478b9ff7efaca4d563ac2ff95bf20a4eb5ae33815.jpg) Klik op „Opslaan“ om de instellingen over te nemen.

10.3.4.4 Maskeren van privé-zones

![](images/e3d7fb230691dae637666b4702d8dabef3377ca536e4f76e877b79e0972c1629.jpg) Met privé-zones kunt u bepaalde bereiken van het live-aanzicht afdekken om te voorkomen dat deze bereiken worden opgenomen of in het live-aanzicht kunnen worden bekeken. U kunt max. 4 rechthoekige privé-zones in het videobbeeld inrichten. Ga als volgt te werk om een privé-zone in te richten. Activeer het vakje „Privé-zone activeren“. Selecteer de knop „Oppervlak“ om een privé-zone toe te voegen. Nu kunt u met de muis een bereik in het camerabeeld markeren. Vervolgens kunt u nog 3 andere oppervlaken markeren. Met de knop „Alles wissen“ kunnen alle ingerichte privé-zones worden gewist. ![](images/0dab71e5f5f4a8c1eb5d809d742d6353ec7ed195ac4a10ff22f5abb3a3762873.jpg) Klik op „Opslaan” om de instellingen over te nemen.

10.3.5Veiligheid

![](images/808cb15ae94f94b5564176004b8e7cda2b8c221cde7de6c62ceba551fa6eeb57.jpg)
Menupunt BeschrijvingBeschikbaar in modus
GebruikerBeheer van de gebruikersBasisconfiguratie, voortgezette configuratie
RTSP-authent.Instelling van het datum- en tijdformaat voortgezetteconfiguratie
IP-adresfilterFilteren van IP-adressen om de toegang tot de camera te sturenVoortgezette configuratie

10.3.5.1 Veiligheid

![](images/40b21c326146204f25c07621204653002e5f32da5a41d7b4d8127c7274d44492.jpg) Bij dit menupunt kunt u gebruikers toevoegen, bewerken of wissen. Om een gebruiker toe te voegen resp. te bewerken, klikt u op „Toevoegen“ resp. „Wijzigen“. Er verschijnt een nieuw venster met de gegevens en rechten.

Gebruikersnaam

Voer hier de gebruikersnaam in die voor de toegang tot de camera moet worden ingevoerd.

Level

Selecteer hier een individueel gebruikerstype voor de gebruikersidentificatie. U kunt kiezen uit twee voorgedefinieerde niveaus: Bediener of gebruiker. Als bediener beschikt u over volgende Remote-functies: Live-aanzicht, PTZ-besturing, handmatige opname, weergave, twee-weg-audio, zoeken/werkstatus opvragen. Als gebruiker beschikt u over volgende Remote-functies: Weergave, zoeken/werkstatus opvragen. Om meer functies toe te voegen, het gewenste selectievakje selecteren.

Wachtwoord

Voer hier het wachtwoord in dat de betreffende gebruiker voor de toegang tot de camera moet invoeren.

Bevestigen

Bevestig het wachtwoord door opnieuw invoeren.
Neem de instellingen over met „OK“. Klik op „Annuleren“, om de gegevens te verwerpen.

10.3.5.2 RTSP-authent.

![](images/3e152eec75a14d7daf968b9bca728dec47646b91659498667f971f32d541cdcf.jpg) Met deze functie kunt u de videostream van het live-aanzicht beveiligen. Selecteer „disable“, om de functie te deactiveren. Om de functie te activeren, selecteert u „basic“. ![](images/37c6623ef82721c4c4a4944650d0b3eef33f2bc4b2543f7b66069c5453de6c7d.jpg) Klik op „Opslaan“ om de instellingen over te nemen.

10.3.5.3 IP-adresfilter

IP-adresfilter activeren

Door het plaatsen van het vinkje wordt de filterfunctie geactiveerd.

IP-adresfiltertype

Toegestaan: De hieronder gedefinieerde IP-adressen worden voor een toegang tot de camera geaccepteerd. Verboden: De hieronder gedefinieerde IP-adressen worden geblokkeerd. De invoer van een IP gebeurt m.b.v. het formaat xxx.xxx.xxx.xxx.

10.3.6 Gebeurtenissen

![](images/8c9ee7990925c4c2fb66057a2346fc684e75236d43e45826ea02811c3af59333.jpg)
Menupunt BeschrijvingBeschikbaar in modus
Bew.-detectieInstelling van de bewegingsdetectie. Voortgezetteconfiguratie
SabotagealarmInstelling van sabotagealarm Voortgezetteconfiguratie
AlarmingangInstelling van de alarmingang Voortgezetteconfiguratie
AlarmuitgangInstelling van de alarmuitgang Voortgezetteconfiguratie
E-mailInstelling voor het verzenden van e-mails Voortgezetteconfiguratie
SnapshotInstelling van de snapshotactie Voortgezetteconfiguratie

10.3.6.1 Bew.-detectie

![](images/9652ec541ec1c41886219a2fc25ae95a9a813d3b3b4c82381c1ed84fbac6700d.jpg)

Bereikinst.

Activeer bewegingsdetectie door het selectievakje „Bewegingdetectie activeren“ te selecteren. Om een bereik te selecteren, klikt u op de knop „Oppervlak“. Standaard is he gehele bereik geselecteerd. Om deze selectie te verwerpen, klikt u op „Alles wissen“. Beweeg nu de muis over het gewenste bereik. Stel de gevoeligheid voor het gekozen bereik in. Om het bereik over te nemen, klikt u op de knop „Tekenen stoppen“. Rechts: geringe gevoeligheid Links: hoge gevoeligheid

Activeringstijd

Om een tijdschema voor bewegingsgestuurd opnemen op te slaan, klikt u op „Bewerken“. Er verschijnt een nieuw venster. Hierin legt u vast op welke tijd en dagen van de week bewegingsgestuurd opnemen moet worden uitgevoerd. ![](images/affe14de50a50c4621c5337ff94c1f4be29833f4813d3afffaad8d53de5f6d6e.jpg) Selecteer nu een weekdag voor bewegingsgestuurd opnemen. Om bepaalde tijdsduur op te slaan, geeft u de start- en eindtijd aan. Om een bewegingsdetectie voor de gehele dag in te richten, selecteert u als starttijd 00:00 en als eindtijd 24:00. Om de bewegingsdetectie voor alle weekdagen over te nemen klikt u op het selectiekastje „Alles selecteren“. Om de bewegingsdetectie naar een andere weekdag te kopieren, selecteert u de weekdag en klikt op „Kopieren“. Om de wijzigingen over te nemen, selecteert u „OK“. Om deze waarde te verwerpen, klikt u op „Annuleren“. Bevestig de gekozen instellingen met "Opslaan".

Kopp.-methode

Stel hier in welk actie bij bewegingsdetectie moet worden uitgevoerd.

Normale koppeling

E-mail verzenden: U ontvangt een e-mail. Activeer hiervoor het selectievakje. FTP-upload: Activeer dit selectievakje om bewegingsgestuurd opnemen op een FTP-server te uploaden.

Verdere koppelingen

U kunt de alarmuitgang bij een bewegingsdetectie inschakelen. Om alarmuitgang 1 in te schakelen, moet u „A->1“ selecteren. ![](images/f9bd14aaccf061a16291db663871795b7a9b5bd73716f47b904b4db86fa23b62.jpg) Klik op „Opslaan“ om de instellingen over te nemen.

10.3.6.2 Sabotagealarm

![](images/544c5f69f4d0efe705a25f9017d3877b51e31f67f569b879ba10ebfe8c49a218.jpg) Bij dit menupunt kunt u de Speeddome zodanig configureren dat een sabotagealarm wordt geactiveerd zodra het objectief wordt afgedekt.

Bereikinst.

Activeer het sabotagealarm door het selectievakje „Sabotagealarm activeren“ te selecteren. Om een bereik te selecteren, klikt u op de knop „Oppervlak“. Standaard is he gehele bereik geselecteerd. Om deze selectie te verwerpen, klikt u op „Alles wissen“. Beweeg nu de muis over het gewenste bereik. Stel de gevoeligheid voor het gekozen bereik in. Om het bereik over te nemen, klikt u op de knop „Tekenen stoppen“. Rechts: geringe gevoeligheid Links: hoge gevoeligheid

Activeringstijd

Om een tijdschema voor sabotagealarm op te slaan, klikt u op „Bewerken“. Er verschijnt een nieuw venster. Hierin legt u vast op welke tijd en dagen van de week het sabotagealarm moet worden uitgevoerd. ![](images/eb16ec2647bd0412ff100f53b58f7a1a55ecb58ed5af928fd1f102361e4b8188.jpg) Selecteer nu een weekdag voor sabotagealarm. Om bepaalde tijdsduur op te slaan, geeft u de start- en eindtijd aan. Om een sabotagealarm voor de gehele dag in te richten, selecteert u als starttijd 00:00 en als eindtijd 24:00. Om het sabotagealarm voor alle weekdagen over te nemen, klikt u op het selectiekastje „Alles selecteren“. Om het sabotagealarm naar een andere weekdag te kopieren, selecteert u de weekdag en klikt op „Kopieren“. Om de wijzigingen over te nemen, selecteert u „OK“. Om deze waarde te verwerpen, klikt u op „Annuleren“.

Kopp.-methode

Stel hier in welk actie bij een sabotagealarm moet worden uitgevoerd.

Normale koppeling

E-mail verzenden: U ontvangt een e-mail. Activeer hiervoor het selectievakje.

Verdere koppelingen

U kunt de alarmuitgang bij een sabotagedetectie inschakelen. Om alarmuitgang 1 in te schakelen, moet u „A->1” selecteren. ![](images/7c8b0ed565608a6c90ed0db534a04338070ab01b288407b14b3f87e045311b23.jpg) Klik op „Opslaan“ om de instellingen over te nemen.

10.3.6.3 Alarmingang

![](images/d1460e6c8b90eb9362f4c3c6fe356780cd439cbbdd37bec91df050f5e89b85dc.jpg) Bij dit menupunt kunt u de alarmingangen van de Speeddome configureren

Alarmingang nr.

Selecteer hier de alarmingang die u wilt configureren.

Alarmnaam

Hier kunt u een naam voor de desbetreffende alarmingang invoeren. Gebruik geen de alarmingang-nr. en geen symbolen.

Alarmtype

Selecteer hier het alarmtype. U kunt kiezen tussen „NO“ (Normally open) of „NC“ (Normally closed).

Activeringstijd

Om een tijdschema voor een alarmingang op te slaan, klikt u op „Bewerken“. Er verschijnt een nieuw venster. Hierin legt u vast op welke tijd en dagen van de week de alarmingang moet worden uitgevoerd. ![](images/cd596f3030b244d0b39b8973c8fecf8b946a6d5f0118f14b223dde5b62ee0601.jpg) Selecteer nu een weekdag voor de alarmingang. Om bepaalde tijdsduur op te slaan, geeft u de start- en eindtijd aan. Om een bewaking voor de gehele dag in te richten, selecteert u als starttijd 00:00 en als eindtijd 24:00. Om de instellingen voor alle weekdagen over te nemen klikt u op het selectiekastje „Alles selecteren“. Om de instellingen naar een andere weekdag te kopieren, selecteert u de weekdag en klikt op „Kopieren“. Om de wijzigingen over te nemen, selecteert u „OK“. Om deze waarde te verwerpen, klikt u op „Annuleren“.

Kopp.-methode

Stel hier in welk actie bij bewegingsdetectie moet worden uitgevoerd.

Normale koppeling

E-mail verzenden: U ontvangt een e-mail. Activeer hiervoor het selectievakje. FTP-upload: Activeer dit selectievakje om de alarmgebeurtenis op een FTP-server te uploaden.

Verdere koppelingen

U kunt de alarmuitgang bij een alarmdetectie inschakelen. Om alarmuitgang 1 in te schakelen, moet u „A->1“ selecteren.

Kopie/alarm

Met deze functie kunt u de instellingen van een alarmingang naar andere alarmingangen kopieren. Om de instellingen voor alle alarmingangen over te nemen, klikt u op het selectiekastje „Alles selecteren“. Om de instellingen naar afzonderlijke alarmingangen, selecteert u de weekdag en klikt op „Kopieren“. ![](images/e89e46cbfd2a613f5401803a9a24176caf6ad30c56b0b4db4e9cff2660f1933f.jpg) Klik op „Opslaan“ om de instellingen over te nemen.

10.3.6.4 Alarmuitgang

![](images/9894b122b056ff4e1b760167269c1f6db449d7724819c9fe05dc0330ec193dda.jpg) U kunt hier beide alarmuitgangen configureren.

Alarmuitgang nr.

Selecteer hier de alarmuitgang die u wilt configureren.

Alarmnaam

Hier kunt u een naam voor de desbetreffende alarmuitgang invoeren. Gebruik geen de alarmuitgang-nr. en geen symbolen.

Activeringstijd

Om een tijdschema voor een alarmuitgang op te slaan, klikt u op „Bewerken“. Er verschijnt een nieuw venster. Hierin legt u vast op welke tijd en dagen van de week de alarmuitgang moet worden uitgevoerd. ![](images/ff27cbf84764da303ecc37b191efc14c33e1e7158b06356243a4f5587e938da0.jpg) Selecteer nu een weekdag voor de alarmuitgang. Om bepaalde tijdsduur op te slaan, geeft u de start- en eindtijd aan. Om een bewaking voor de gehele dag in te richten, selecteert u als starttijd 00:00 en als eindtijd 24:00. Om de instellingen voor alle weekdagen over te nemen klikt u op het selectiekastje „Alles selecteren“. Om de instellingen naar een andere weekdag te kopieren, selecteert u de weekdag en klikt op „Kopieren“. Om de wijzigingen over te nemen, selecteert u „OK“. Om deze waarde te verwerpen, klikt u op „Annuleren“.

Kopie/alarm

Met deze functie kunt u de instellingen van een alarmuitgang naar andere alarmuitgangen kopieren. Om de instellingen voor alle alarmuitgangen over te nemen, klikt u op het selectiekastje „Alles selecteren“. ![](images/7b48b30ce1b791a1080b2cb920cfef9b99856abeaec211d2f1e70b561f22225c.jpg) Klik op „Opslaan“ om de instellingen over te nemen.

10.3.6.5 E-mail

![](images/215131a3dd312408923617ff596b02d738aa37f81b752e115e2eda3980b12d8e.jpg) Hier kunt de instellingen voor het verzenden van e-mail uitvoeren.

Afzender

Afzender

Voer hier de naam in die als afzender moet worden weergegeven.

Afzender-adres

Voer hier het e-mailadres van de afzender in.

SMTP-server

Voer hier het SMTP-server-IP-adres of de hostnaam in. (bijvoorbeeld smtp.googlemail.com)

SMTP-poort

Voer hier de SMTP-poort in. Standaard is deze als 25 geconfigureerd.

SSL activeren

Selecteer de SSL-functie, indien de SMTP-server deze vereist.

Interval

Stel hier de tijdsduur tussen verzenden van e-mails met beeldattachments in.

Beeldattachm.

Activeer deze functie, als bij een alarm beelden aan de e-mail moeten worden toegevoegd.

Authenticatie

Als de gebruikte e-mail-server een authenticatie vereist, activeer dan deze functie voor aanmelding met een authenticatie. Gebruikersnaam en wachtwoord kunnen alleen na activering van deze functie worden ingevoerd.

Gebruikersnaam

Voer uw gebruikersnaam in van de e-mailaccount in. Dit is het deel tot het @-teken.

Wachtwoord

Voer het wachtwoord van het e-mail-account in.

Bevestigen

Bevestig door opnieuw invoeren van het wachtwoord.

Ontvanger

Ontvanger1 / ontvanger2

Voer de naam van de ontvanger in.

Ontvanger1-adres / ontvanger2-adres

Voer hier het e-mailadres van de beoogde ontvanger in. ![](images/f6426aa33a3291a44a56cac023b4a0ba5e4d6acbd696f163465ce8c917552833.jpg) Klik op „Opslaan“ om de instellingen over te nemen.

10.3.6.6 Snapshot

![](images/85f6e10b7746134cc6d5a6fa2afdd15ca607054e53c9d48d63cac72592093a0b.jpg) Hier kunt u de configuratie voor tijd- en gebeurtenisgestuurde snapshots uitvoeren om deze op een FTP-server te uploaden.

Tijdsverloop

Timing-snapshot activeren

Activeer deze functie om in bepaalde tijdsintervallen beelden op te slaan.

Formaat

Het formaat voor de beelden is als JPEG voorgeconfigureerd.

Resolutie

Stel hier de resolutie van het beeld in.

Kwaliteit

Stel de kwaliteit van de opgeslagen beelden in.

Interval

Stel hier de tijdsduur tussen twee opgeslagen beelden in.

Gebeurtenisgestuurd

Gebeurtenisgestuurde snapshot activeren

Activeer deze functie om gebeurtenisgestuurde beelden op te slaan.

Formaat

Het formaat voor de beelden is als JPEG voorgeconfigureerd.

Resolutie

Stel hier de resolutie van het beeld in.

Kwaliteit

Stel de kwaliteit van de opgeslagen beelden in.

Interval

Stel hier de tijdsduur tussen twee opgeslagen beelden in.

11. Onderhoud en reiniging

11.1 Onderhoud

Controleer de staat van het product regelmatig bv. op beschadiging van de behuizing. Wanneer het vermoeden bestaat dat veilig gebruik van het product niet langer gegarandeerd kan worden, moet het product worden afgekoppeld en moet er voor worden gezorgd dat het niet per abuis kan worden gebruikt. Verwijder de accu. U kunt ervan uitgaan dat veilig gebruik niet meer mogelijk is wanneer - het apparaat zichtbaar is beschadigd of - het apparaat niet meer functioneert. ![](images/6cd42672275d02c3d93db9d7dc11e3b46ba42d45a9b85f5caf8d8dd26814029d.jpg)

Let op:

Het product is voor u onderhoudsvrij Er bevinden zich geen onderdelen in de camera die door de gebruiker moeten worden gecontroleerd of onderhouden. Open het product nooit.

11.2 Reiniging

Veeg het product af met een schone, droge doek. Wanneer het apparaat sterk vervuild is, kunt u de doek bevochtigen met lauw water. ![](images/182eaed6b0886559a896ab4e94587ebe7db7d24a391c8ba653b93a599c55f971.jpg) Let er op dat er geen vocht in het apparaat kan binnendringen. Gebruik geen chemische schoonmaakmiddelen omdat deze de behuizing of het scherm kunnen aantasten (kleurveranderingen).

12. Disposal

![](images/01f959a590bc1a1d85c96c1b031e2b014fd1961b0b8bdae1408e4e09fe8f0476.jpg) Let op: De EU-richtlijn 2002/96/EG regelt de reglementaire terugname, behandeling en recyclage van gebruikte elektronische apparaten. Dit symbool betekent dat in het belang van de milieubescherming het apparaat op het einde van zijn levensduur conform de geldende wettelijke voorschriften en gescheiden van het huisvuil of het bedrijfsvuil afgevoerd moet worden. Het afvoeren van het oude apparaat kan via de desbetreffende inzamelpunten in uw land gebeuren. Volg de plaatselijke voorschriften op bij de afvoer van de materialen. Verdere details over de terugname (ook voor niet-EU-landen) krijgt u van uw plaatselijke overheid. Door het apart verzamelen en recycleren worden de natuurlijke hulpbronnen gespaard en wordt ervoor gezorgd dat bij de recycling van het product alle bepalingen ter bescherming van gezondheid en milieu in acht genomen worden.

13. Technische gegevens

Modelnummer TVIP52502
Beeldopnemer 1/3" Progressivescan CMOS-sensor
CameratypeDag/nacht
Resolutie1920 x 1080, 1280 x 960, 1280 x 720, 704 x 576, 352 x 288, 176 x 144
Beeldelementen (totaal) 1920 x1080
Beeldelementen (effectief) 1920 x 1080
Dag-/nachtomschakeling Elektromechanische IR-cut filter
Minimale verlichting (kleur) 0,05 lux
Beeldcompressie H.264, MPEG-4, MJPEG
Beeldfrequentie H.264: 25 fps @ 1920 x 1080
MPEG-4: 25 fps @ 1920 x 1080
MJPEG: 15 fps @ 1920 x 1080
Aantal parallelle streams 2
Elektronische sluiter-regeling 1 ~ 1/100000 sec.
WitbalansJa
TegenlichtcompensatieBLC,
Ruisonderdrukking3D
BewegingsdetectieJa
BeeldoverlayDatum, cameranaam, privé-zone
Alarmingang (NO/NC)1
Alarmuitgang1
AlarmmeldingE-mail / FTP / alarmuitgang
Ondersteunde browsersMozilla Firefox, Safari, of Internet Explorer 6.x en hoger
Ondersteunde softwareABUS VMS
NetwerkaansluitingRJ-45 ethernet 10/100 Base-T
NetwerkprotocollenIPv4/IPv6, HTTP, FTP, SMTP, UPnP, DNS, DDNS, NTP, RTSP ,RTP ,TCP ,UDP, DHCP, PPPoE
Power over EthernetIEEE803.af
Stroomvoorziening12 V DC
StroomverbruikMax. 500 mA
Bedrijfstemperatuur-10 °C – 50 °C
Afmetingen (b x h x d)72 x 65 x 141 mm
CertificeringenCE, RoHS, REACH
WDR DNR

14. Opmerkingen over de GPL-licentie

Wij maken u er hier ook op attent dat de netwerkbewakingscamera's TVIP52502 onder meer Open Source Software bevat die uitsluitend onder de GNU General Public License (GPL) wordt gelicenseerd. Om het gebruik van de programma's conform GPL te garanderen, wijzen wij op de licentievoorwaarden van de GPL.

TVIP52502

![](images/84688dc1a4527172ded33a69fd0848ef99fa07deec15f187c8a135716fd2b24b.jpg)
natural_image Exterior view of a black and silver Airbus AG device (no text or symbols visible on body)

Brugerhåndbog

Version 10/2013 CE Original betjeningsmanual på dansk. Opbevares til fremtidige formål!

Indføring

Kære kunde, vi takker Dem fordi du har købt dette produkt. Dette apparat opfylder kravene i gældende EU-direktiver. Overensstemmelseserklæringen kan rekvireres hos: ABUS Security-Center GmbH & Co. KG Linker Kreuthweg 5 86444 Affing GERMANY For at opnå denne tilstand og sikre en idriftsætning uden farer må du som bruger sætte dig ind i denne betjeningsvejledning! Inden idriftsætning af produktet læs da hele betjeningsvejledningen, og se her om betjening og sikkerhedsforskrifter! Alle indeholdte firmanavne og produktbeskrivelser er varemærker hos den aktuelle producent og der tages forbehold for alle rettigheder. Ved spørgsmål henvend Dem da til din forhandler eller installatør! ![](images/afc5a54e4404527e4a049d74dc24b9916de80f37bfb1ff91689a19b606d28a8d.jpg)

Hæftelses udelukning

Denne betjeningsvejledning er lavet med den største omhu. Skulle der alligevel være udslag eller unøjagtigheder så meddel os det venligst via den adresse der står på bagsiden af vejledningen. ABUS Security-Center GmbH tager ikke ansvar for teknisk eller typografiske fejl, og forbeholder sig retten til at til enhver tid og uden forudgående advisering at foretage ændringer ved produktet og betjeningsvejledningen. ABUS Security-Center kan ikke stilles til ansvar eller hæftelse for følgeskader ved brug af produktet såvel i drift som ibrugtagning. Der gives ingen garanti for indholdet af dette dokument.

Ikon forklaring

ABUS TVIP52502 - Ikon forklaring - 1Et lyn i en trekant betyder at der er en helbredsrisiko forbundet med elektrisk stød.
ABUS TVIP52502 - Ikon forklaring - 2Et udråbstegn I en trekant, betyder at man skal kigge i manualen efter vigtige henvisninger..
ABUS TVIP52502 - Ikon forklaring - 3Dette symbol findes når der bliver gives vigtige oplysninger.

Vigtige sikkerhedsinformationer

ABUS TVIP52502 - Vigtige sikkerhedsinformationer - 1Garantien forsvinder hvis anbefalinger I manualen ikke følges nøjagtigt. ABUS er ikke ansvarlig for konsekvenserne af dette!
ABUS TVIP52502 - Vigtige sikkerhedsinformationer - 2ABUS vil ikke et ansvar for skader af egendom eller personlige skader forsaget af forkert behandling eller uoverensstemmelse af sikkerhedsinstruktionerne.I sådanne tilfælde ophører garantien.
Kære kunde. Følgende sikkerheds- og farehenvisninger anvendes ikke kun til at beskytte din sundhed, men også til at beskytte apparatet. Læs følgende punkter opmærksomt igennem: - Der er ingen bestanddele inde i produktet, der skal vedligeholdes. Derudover bortfalder godkendelsen (CE) og garantien/garantiydelsen, hvis det skilles ad. - Produktet kan også blive beskadiget, hvis det falder ned fra lav højde. - Montér produktet, så apparatets billedoptager ikke udsættes for direkte sollys. Vær opmærksom på monteringshenvisningerne i det pågældende kapitel i denne betjeningsvejledning. - Apparatet er kun beregnet til anvendelse indendørs eller i et vejrbeskyttelseshus. Undgå følgende ugunstige omgivelsesbetingelser ved drift: • Væde eller for høj luftfugtighed - Ekstrem kulde eller varme - Direkte sollys - Støv eller brændbare gasser, dampe eller opløsningsmidler • Kraftige vibrationer - Kraftige magnetfelter, f.eks. i nærheden af maskiner eller højttalere - Kameraet må ikke installeres på ustabile flader. Generelle sikkerhedshenvisninger: - Lad ikke emballeringsmateriale ligge og flyde! Plastikfolier/-poser, styropordele osv. kan blive til farligt legetøj for børn. - Videoovervågningskameraet må på grund af smådele, der kan sluges, af sikkerhedsmæssige årsager ikke komme i hænderne på små børn. - Før ikke genstande gennem åbningerne ind i apparatets indre. - Anvend kun det ekstraudstyr/de tilbehørsdele, der er anført af producenten. Tilslut ikke produkter, der ikke er kompatible. • Overhold sikkerhedshenvisninger og betjeningsvejledninger for de øvrige tilsluttede apparater. - Kontrollér apparatet for beskadigelser før idriftsættelsen. Tag ikke apparatet i drift, hvis det er beskadiget. - Overhold grænserne for driftsspændingen, der er anført i de tekniske data. Højere spændinger kan ødelægge apparatet og bringe din sikkerhed i fare (elektrisk stød).

Sikkerhedshenvisninger

1. Strømforsyning: Strømforsyning 100-240 VAC, 50/60 Hz / 12 VDC, 1 A (medleveres) Tilslut kun dette apparat til en strømkilde, der leverer den netspænding, der er anført på typeskiltet. Hvis du ikke er sikker på, hvilken netspænding, der findes hos dig, skal du kontakte elforsyningsselskabet. Afbryd apparatet fra netstrømforsyningen, før der udføres vedligeholdelses- eller installationsarbejder. 2. Overbelastning Undgå at overbelaste stikdåser, forlængerledninger og adaptere, da dette kan medføre brand eller elektrisk stød. 3. Rengøring Rengør kun apparatet med en fugtig klud uden stærke rengøringsmidler. Apparatet skal i den forbindelse afbrydes fra nettet.

Advarsler

Før den første idriftsættelse skal alle sikkerheds- og betjeningshenvisninger læses! 1. Overhold følgende henvisninger for at undgå skader på netkabler og netstik: - Netkabler og netstik må ikke ændres eller manipuleres. - Bøj eller sno ikke netkablet. - Træk ikke i netkablet, när apparatet afbrydes fra nettet, men tag fat i stikket. - Sørg for, at netkablet er så langt som muligt fra varmeapparater for at forhindre, at kunststofbeklædningen smelter. 2. Følg disse anvisninger. Hvis de ikke overholdes, kan det medføre elektrisk stød: - Undlad at åbne huset og strømforsyningsenheden. - Stik ikke metalliske eller brandfarlige genstande ind i apparatets indre. - Anvend en overspændingsbeskyttelse for at undgå beskadigelser på grund af overspænding (f.eks. tordenvejr). 3. Afbryd defekte apparater fra strømnettet med det samme og informér faghandleren.
ABUS TVIP52502 - Advarsler - 1Under installationen i et eksisterende videoovervågnings system, vær da sikker på at alle enheder er fjerne fra lav og 230 VAC strømforsyninger.
ABUS TVIP52502 - Advarsler - 2I tvivl, brug derfor en professionel elinstallatør til at installere og opsætte elektricitet til produktet. Forkert installation er til fare for dig og andre.Installer det således at ingen frie strømkabler kan komme I kontakt med personer under brug og ved problemer.

Udpakning

Når du pakker apparatet ud skal dette gøres med forsigtighed.
Ved en eventuel beskadigelse på forpakningen da tjek venligst om enheden også har synlige tegn på skade. Såfremt at dette er tilfældet skal du hurtigst muligt returnere/ gøre opmærksom på dette overfor leverandøren.

Indholdsfortegnelse

1. Bestemt anvendelse....275 2. Leveringsomfang.... 275 3. Egenskaber og funktioner 275 4. Apparatbeskrivelse 275 5. Beskrivelse af tilslutningerne.... 276 6. Første idriftsættelse 277 7. Første adgang til netværkskamaraet 278 8. Forespørgsel om kodeord 279 9. Brugerfunktioner....280 9.1 Menubjælke 280 9.2 Live-billedvisning.... 281 9.3 Audio/video-styring 281 10. Konfiguration 282 10.1 Lokal konfiguration....282 10.2 Basiskonfiguration.... 284 10.3 Yderligere konfiguration 284 10.3.1 System 284 10.3.1.1 Apparatinformation.... 285 10.3.1.2 Tidsindstillinger 286 10.3.1.3 Vedligeholdelse 287 10.3.1.4 DST 288 10.3.2 Netværk 289 10.3.2.1 TCP/IP 290 10.3.2.2 Port 291 10.3.2.3 DDNS 292 10.3.2.4 FTP 295 10.3.2.5 UPnP™ 296 10.3.3 Video/audio 297 10.3.3.1 Video 298 10.3.3.2 Audio 299 10.3.4 Billede 300 10.3.4.1 Visningsindstillinger 301 10.3.4.2 OSD-indstillinger 303 10.3.4.3 Tekst-overlay 304 10.3.4.4 Privatzone-maskering 304 10.3.5 Sikkerhed 305 10.3.5.1 Sikkerhed 305 10.3.5.2 RTSP-autent....307 10.3.5.3 IP-adressefilter 307 10.3.6 Hændelser 308 10.3.6.1 Bevægelsesgenkendelse 308 10.3.6.2 Sabotagealarm.... 311 10.3.6.3 Alarmindgang 313 10.3.6.4 Alarmudgang.... 315 10.3.6.5 E-mail 317 10.3.6.6 Snapshot.... 319 11. Vedligeholdelse og rengøring 320 11.1 Vedligeholdelse 320 11.2 Rengøring 320 12. Vækanskaffelse 320 13. Teknisk data.... 321

1. Bestemt anvendelse

Med WDR dag/nat HD 1080p netværkskameraet realiseres en effektiv overvågning. Dette kamera er takket være sin kraftige signalprocessor ideelt egnet til anvendelse ved meget kraftige kontrastforhold (f.eks. kraftigt lysindfald gennem et vindue med et relativt mørkt objektområde i forgrunden). Derudover kan dette kamera i vejrbeskyttelseshuset anvendes til udendørs overvågning. I den forbindelse kan CS-mount-objektivet (ikke i leveringsomfanget) tilpasses specielt til anvendelsen ved hjælp af et egnet udvalg.

2. Leveringsomfang

ABUS TVIP52502 - Leveringsomfang - 1ABUS TVIP52502 - Leveringsomfang - 2ABUS TVIP52502 - Leveringsomfang - 3ABUS TVIP52502 - Leveringsomfang - 4
WDR dag/nat HD 1080pnetværkskamera (uden objektiv)Strømforsyning 1 m netværkskabelCD-ROM
ABUS TVIP52502 - Leveringsomfang - 5ABUS TVIP52502 - Leveringsomfang - 6
KvikguideMonteringsmateriale

3. Egenskaber og funktioner

• HD 1080p-opløsning: 1920 x 1080 @ 25 fps - Kamera til anvendelse ved ekstreme modlysforhold • Dag-/natskift med elektromekanisk IR-drejefilter (ICR) • Analog videoudgang til serviceformål • Power over Ethernet (PoE) - ONVIF-kompatibel

4. Apparatbeskrivelse

ModelnummerTVIP52502
Opløsning 1920 x 1080 (1080p)
WDR √

5. Beskrivelse af tilslutningerne

![](images/b6d79a244cb21500225f5d7107b759fa03d8fbc54838f5a37848b89651d99fe2.jpg)
Nr.Beskrivelse
1Netværkstilslutning (RJ45)
2Reset-tast
3Steltilslutning
4Alarmudgang (1A/1B) (maks. 5 V DC/50 mA)
5Alarmindgang (IN/G) (jumper mellem “IN” og “G” udløser alarm)
6RS-485 (anvendes ikke)
7Analog videoudgang (til serviceformål)
8Audioudgang
9Audioindgang (mikrofon/line)
10Spændingstilslutning 12 V DC (rundstik 5,5 x 2,1 mm) ABUS TVIP52502 - Beskrivelse af tilslutningerne - 1
11Statusvisning for spændingsforsyning
12Objektivtilslutning

6. Første idriftsættelse

Netværkskameraet registrerer automatisk, om der skal etableres en direkte forbindelse mellem pc og kamera. Et cross-over-netværkskabel er ikke nødvendigt.

Direkte tilslutning af netværkskameraet til en pc/bærbar computer

1. Sørg for, at der anvendes et netværkskabel af typen Cat5 2. Forbind kablet med ethernet-interfacet på pc'en/den bærbare computer og netværkskameraet 3. Tilslut netværkskameraets spændingsforsyning. 4. Konfigurér netværksinterfacet på pc'en/den bærbare computer til IP-adresse 192.168.0.2 og default-gateway til 192.168.0.1 5. Fortsæt med punkt 8 for at afslutte den første indstilling og at etablere forbindelsen til netværkskameraet. ![](images/fd2ba0522df2dbd4ea60fd9df8c8e7f9197d31b70e69305f20319d6fa8279a56.jpg)
natural_image Illustration of a laptop connected to a camera module (no text or symbols)
① Cat5-ethernetkabel

Tilslutning af netværkkameraet til en router/switch

1. Sørg for, at der anvendes et Cat5-netværkskabel til netforbindelsen. 2. Forbind pc'en/den bærbare computer med routeren/switchen. 3. Forbind netværkskameraet med routeren/switchen. 4. Tilslut netværkskameraets spændingsforsyning. 5. Hvis der står en navneserver (DHCP) til rådighed i dit netværk, skal netværksinterfacet på pc'en/den bærbare computer indstilles på "Indstil IP-adresse automatisk". 6. Hvis der ikke står en navneserver (DHCP) til rådighed, skal netværksinterfacet på pc'en/den bærbare computer konfigureres til 192.168.0.1 og default-gateway'en til 192.168.0.2 7. Fortsæt med punkt 4.6 for at afslutte den første indstilling og at etablere forbindelsen til netværkskameraet. ![](images/86184e9978930d9d28230bb6ae2c103379b8d738702e05d7d8c53d27c7f5ad10.jpg)
    note right of D "Internet"

7. Første adgang til netværkskamaraet

Den første adgang til netværkskameraet foretages ved at anvende ABUS IP Installer. Når assistenten er startet, søger den efter alle tilsluttede ABUS-netværkskameraer og videoservere i netværket. Programmet findes på den vedlagte cd-rom. Installer programmet på pc-systemet, og udfør det. Hvis der er en DHCP-server til rådighed i netværket, tildeles IP-adressen automatisk både til pc'en/den bærbare computer og netværkskameraet. Hvis der ikke står en DHCP-server til rådighed, indstiller netværkskameraet automatisk følgende IP-adresse: 192.168.0.100. Pc-systemet skal befinde sig i det samme IP-subnet for at kunne etablere kommunikation til netværkskameraet (pc'ens IP-adresse: f.eks. 192.168.0.2). ![](images/5d7415559a44fb5b1a1a9b613af26975cfe70c39b6e4236833073758a2f1903e.jpg) ![](images/42ed80cead8890c3a2c83a9d331bdc1614f60d17c35c33e1edb92f831e001edd.jpg) Standardindstillingen for netværkskameraet står på "DHCP". Hvis der ikke anvendes en DHCP-server i netværket, anbefaler vi efter den første adgang til netværkskameraet at indstille IP-adresse manuelt på en fast værdi.

8. Forespørgsel om kodeord

Fra fabrikken er der tildelt et administratorkodeord i netværkskameraet. Af sikkerhedsmæssige årsager bør administratoren dog omgående vælge et nyt kodeord. Når dette administratorkodeord er gemt, spørger netværkskameraet før enhver adgang om brugernavnet og kodeordet. Administratorkontoen er fra fabrikken indstillet på følgende måde: Brugernavn „admin“ og kodeord„12345“. Ved enhver adgang til netværkskameraet viser browseren et verificeringsvindue og spørger om brugernavnet og kodeordet. Hvis dine individuelle indstillinger i administrationskontoen ikke længere står til rådighed, skal du kontakte vores tekniske support. Gør følgende for at indtaste brugernavnet og kodeordet: Åbn Internet Explorer og indtast kameraets IP-adresse (f.eks. „http://192.168.1.100“). Du bliver bedt om at verificere dig: ![](images/2531aa0f798f05bf015b1e7bf8dd14d55cca508220cf5b000bfc5c424a84e432.jpg) -> Du er nu forbundet med netværkskameraet og ser allerede en videostream.

9. Brugerfunktioner

Åbn netværkskameraets startside. Overfladen er opdelt i følgende hovedområder: ![](images/e914b5cc0a08b4f1f369936deb4386b64b276c722f6765eeb4d0021293712131.jpg)

9.1 Menubjælke

Klik for at vælge den ønskede mappe: „Live-visning“, „Konfiguration“ eller „Protokol“.
Knap Beskrivelse
adminVisning af den anmeldte bruger
AbmeldenBruger-logout
SpracheValg af det ønskede sprog

9.2 Live-billedvisning

Med et dobbeltklik kan du skifte til full screen.
Knap Beskrivelse
ABUS TVIP52502 - Live-billedvisning - 1Aktivér 4:3-visning
ABUS TVIP52502 - Live-billedvisning - 2Aktivér 16:9-visning
ABUS TVIP52502 - Live-billedvisning - 3Vis i originalstørrelse
ABUS TVIP52502 - Live-billedvisning - 4Automatisk tilpasning af visning til browser
ABUS TVIP52502 - Live-billedvisning - 5 Stream Main StreamValg af streaming-type til live-visning
ABUS TVIP52502 - Live-billedvisning - 6 >>Visning/skjulning af kamerastyring

9.3 Audio/video-styring

KnapBeskrivelse
ABUS TVIP52502 - Audio/video-styring - 1Deaktivér live-visning
ABUS TVIP52502 - Audio/video-styring - 2Aktivér live-visning
ABUS TVIP52502 - Audio/video-styring - 3Aktivér/deaktivér lyden, tilpas lydstyrke
ABUS TVIP52502 - Audio/video-styring - 4Mikrofon til/fra
ABUS TVIP52502 - Audio/video-styring - 5∅jeblikkeligt billede (momentoptagelse)
ABUS TVIP52502 - Audio/video-styring - 6Start/stop manuel visning
ABUS TVIP52502 - Audio/video-styring - 7Start/stop 3D-zoom

10. Konfiguration

10.1 Lokal konfiguration

Under menupunktet „Lokal konfiguration“ kan du indstille live-visning og datastier for optagelsen og momentoptagelserne. ![](images/9944f8df1a84782e089ddfb891456e017e74ec11954f3e91928e890c80d28d1d.jpg)

Parametre for live-visning

Her kan du indstille protokoltype og kameraets live-visningseffekt.

Protokol

TCP: Komplet levering af streamingdata samt en god videokvalitet, hvilket dog påvirker realtidstransmission. UDP: Transmission i realtid af lyd og video. HTTP: Tilbyder samme kvalitet som TCP, men specielle ports i netværksindstillingerne konfigureres ikke.

Live-visningseffekt

Her kan du indstille effekten for live-visningen.

Optagelsesdataindstillinger

Her kan du definere datastørrelsen for optagelser, optagelsesstien og stien til hentede filer. Klik på „Gem“ for at gemme ændringerne.

Optagelsesdatastørrelse

Du kan vælge mellem 256 MB, 512 MB og 1 GB som datastørrelse for optagelser og hentede videoer.

Gem under

Du kan vælge den datasti, der skal anvendes til manuelle optagelser. Standardstien er: C:\\\Web\RecordFiles.

Gem hentede data under

Her kan du indstille datastien til hentede videoer. Følgende sti anvendes som standard: C:\\\\\Web\DownloadFiles

Billede-/beskæringsindstillinger

Her kan du indstille stierne til øjeblikkelige billeder, snapshots under afspilningen og clips.

Gem live-snapshot under

Vælg datastien til øjeblikkelige billeder fra live-visningen. Følgende sti anvendes som standard: C:\\\Web\CaptureFiles

Gem snapshot ved afspilning af

Her kan du indstille den sti, hvor de øjeblikkelige optagelser fra afspilningen skal gemmes. Følgende sti anvendes som standard: C:\\\\\Web\PlaybackPics

Gem clips under

Her kan du indstille den sti, hvor clips skal gemmes. Følgende sti anvendes som standard: C:\\\\\Web\PlaybackFiles

10.2 Basiskonfiguration

Alle indstillinger for „Basiskonfiguration“ finder du ligeledes under menupunktet „Yderligere konfiguration“. Vær i den forbindelse opmærksom på spalten „Tilgængelig i“ under beskrivelserne af „Yderligere konfiguration“. ![](images/b891d3e31625b61003850875a7656f79f2a4d60109d41d660e9904333fa39ca8.jpg)

10.3 Yderligere konfiguration

10.3.1 System

![](images/12e6f0a01bbac905f793d8700c5e6f0577d259e62243862e81d3e64f19d4153f.jpg)
Menupunkt BeskrivelseTilgængelig i modus
ApparatinformationVisning af apparatinformationerneBasiskonfiguration, yderligere konfiguration
TidsindstillingerKonfiguration af tidsvisningen Basiskonfiguration,yderligere konfiguration
VedligeholdelseKonfiguration til systemvedligeholdelseBasiskonfiguration, yderligere konfiguration
DST (Daylight Saving Time)Konfiguration af det automatiske sommertidsskiftYderligere konfiguration

10.3.1.1 Apparatinformation

![](images/ac97595129cd24c074df7f7d41c65b6a67e684e0d587e4b275a944e4bfd6f78f.jpg)

Basisinfo

Apparatnavn:

Her kan du tildele speeddomet et apparatnavn. Klik på „Gem“ for at gemme ændringen.

Model:

Visning af modelnummeret

Serienr.:

Visning af serienummeret

Firmwareversion:

Visning af firmwareversionen

Kod.-version:

Visning af kodningsversionen

Antal kanaler:

Visning af antal kanaler

Antal alarmindgange:

Visning af antal alarmindgange

Antal alarmudgange:

Visning af antal alarmudgange

10.3.1.2 Tidsindstillinger

![](images/6f1484f36eb954f3ed03e3bf3996f40b7dee34cfe3588a537fa82242c56170f5.jpg)

Tidszone

Valg af tidszone (GMT)

SetTime

NTP

Ved hjælp af netværkstidsprotokollen (NTP) er det muligt at synkronisere speeddomets klokkeslæt med en tidsserver. Aktivér NTP for at udnytte denne funktion.

Server-adresse

IP-serveradressen for NTP-serveren.

NTP-port

Netværksportnummer for NTP-funktioner (standard: port 123)

Man. tidssynkr.

Apparattid

Visning af computerens apparattid

Tidsindstilling

Visning af det aktuelle klokkeslæt via tidszoneindstillingen. Klik på „Synkr. m. comp.tid“ for at gemme computerens apparattid.
iGem de gennemførte indstillinger med „Gem“.
10.3.1.3 Vedligeholdelse ![](images/2d1c08b3937464b4175654fd9a3d25f02e875e44b448b13db91c4bd90773ba91.jpg)

Genstart

Klik på „Genstart“ for at genstarte apparatet.

Standard

Gendan.

Klik på „Gendan“ for at nulstille alle parametre til standardindstillinger undtagen IP-parametrene.

Standard

Vælg dette menupunkt for at nulstille alle parametre til standardindstillinger.

Imp. konf.-fil

Konfig.-fil

Vælg datasti for at importere en konfigurationsfil.

Status

Visning af importstatus

Eksp. konf.-fil

Klik på „Eksportér“ for at eksportere en konfigurationsfil.

Remote-upgrade

Firmware

Vælg sti for at opdatere speeddome med ny firmware.

Status

Visning af opgraderingsstatus. ![](images/ce888cc1dbc1f64423b30341692996c2624deb3f7bd2c4a0a54adc5d57d6d77d.jpg) Gem de gennemførte indstillinger med „Gem“.

10.3.1.4 DST

![](images/7a4c124d2e64d26f27eb10689be69b487c58eb4cea6a6f17257328c2d2b38753.jpg)

DST

Aktivering af DST

Vælg „Aktivér DST“ for automatisk tilpasning af systemtiden til sommertid.

Starttidspunkt

Vælg tidspunktet for skift til sommertid.

Sluttidspunkt

Vælg tidspunktet for skift til vintertid.
iGem de gennemførte indstillinger med „Gem“.

10.3.2 Netværk

![](images/75b0e4b6f4176769853023794f2279cfea21cc4769b04e0e9d1bdcb24e73c7b7.jpg)
Menupunkt BeskrivelseTilgængelig i modus
TCP/IPIndstillinger for TCP/IP-dataBasiskonfiguration, yderligere konfiguration
PortIndstillinger for de anvendte portsBasiskonfiguration, yderligere konfiguration
DDNSIndstillinger for DDNS-dataYderligere konfiguration
FTPIndstillinger for FTP-data Yderligerekonfiguration
UPnPTMIndstillinger for UPnP-data Yderligerekonfiguration

10.3.2.1 TCP/IP

![](images/c4fe70715da64ea6163a493d445645953c910da5ec381d541a8be8fc2ed6f4f4.jpg) For at kunne betjene speeddome via et netværk skal TCP/IP-indstillingerne være konfigureret korrekt.

NIC-indst.

NIC-type

Vælg indstillingen for din netværksadapter. Du kan vælge mellem følgende værdier: 10M Half-dup; 10M Full-dup; 100M Half-dup; 100M Full-dup; Auto

DHCP

Hvis en DHCP-server står til rådighed, klikker du på DHCP for automatisk at overføre en IP-adresse og yderligere netværksindstillinger. Dataene overføres automatisk fra serveren og kan ikke ændres manuelt. Hvis ingen DHCP-server står til rådighed, udfylder du følgende data manuelt:

IPv4-adresse

Indstilling af IP-adressen for speeddome

IPv4-subnetmaske

Manuel indstilling af subnetmaske for speeddome

IPv4-standard-gateway

Indstilling af standardrouter for speeddome

IPv6-modus

Manuel: Manuel konfigurering af IPv6-dataene DHCP: IPv6-forbindelsesdataene stilles til rådighed af DHCP-server (router). Route Advertisement: IPv6-forbindelsesdataene stilles til rådighed af DHCP-serveren (router) i forbindelse med ISP (internet service provider).

IPv6 adresse

Visning IPv6-adressen. I IPv6-modusen "Manuel" kan adressen konfigureres.

IPv6-subnetmaske

Visning IPv6-subnetmasken.

IPv6-standard-gateway

Visning af IPv6-standard-gatewayen (standard-router)

Mac-adresse

Her vises kameraets hardware-adresse, som du ikke kan ændre.

MTU

Indstilling af overførselsenheden, hvor du kan vælge en værdi mellem 500 og 9676. Standard er 1500.

DNS-server

Foretrukket DNS-server

DNS-serverindstillinger er påkrævet ved visse funktioner. (F.eks. forsendelse af e-mails). Angiv adressen på den foretrukne DNS-server her.

Altern. DNS-server

Hvis der ikke er forbindelse til den foretrukne DNS-server, anvendes denne alternative DNS-server. Angiv adressen for den alternative server her. ![](images/383f3c57d36f20ecc1eef8402e77424d6e5e4e0b1ea3abcde8767e6c0296f609.jpg) Gem de gennemførte indstillinger med „Gem“.

10.3.2.2 Port

![](images/f0cca891c4b6bc2289171c8b9788e8798313359c24cf70bb9b6d91f9190cb841.jpg) Hvis du ønsker at kunne opnå ekstern adgang til speeddome, skal følgende ports konfigureres.

HTTP-port

Standard-porten til HTTP-overførsel hedder 80. Som alternativ kan denne port få en værdi i området 1024\~65535. Hvis der befinder sig flere speeddomes i det samme subnet, skal hvert kamera have sin egen HTTP-port, der kun forekommer én gang.

RTSP-port

Standard-port til RTSP-overførsel er 554. Som alternativ kan denne port få en værdi i området 1024\~65535. Hvis der befinder sig flere speeddomes i det samme subnet, skal hvert kamera have sin egen RTSP-port, der kun forekommer én gang.

HTTPS-port

Standard-porten til HTTPS-overførsel hedder 443.

SDK-port (styreport)

Standard-porten til SDK-overførsel hedder 8000. Kommunikationsport til interne data. Som alternativ kan denne port få en værdi i området 1025\~65535. Hvis der er flere kameraer i det samme subnet, skal hvert kamera have sin egen SDK-port, der kun forekommer én gang.

10.3.2.3 DDNS

![](images/71dd82617b435dd88a96aa01f9be1db1745e08dd7491eb3199ca41ad6748685a.jpg)

DDNS

DynDNS eller DDNS (dynamisk domæne-navn-system-postering) er et system, der kan opdatere posteringer i domænenavnet i realtid. Netværkskameraet har en integreret DynDNS-client, der automatisk kan opdatere IP-adressen hos en DynDNS-udbyder. Hvis netværkskameraet befinder sig bagved en router, anbefaler vi at anvende routerens DynDNS-funktion. Billedet anskueliggør adgangen til/opdateringen af IP-adressen hos DynDNS-tjenesten. ![](images/475ce387992e9029b103efd02210a4288e2eb0d9df60b096ebe447ef3793ec75.jpg)

Aktivér DDNS

Aktiverer eller deaktiverer DDNS-funktionen.

DDNS-type

Vælg DDNS-typen. Du har mulighed for at vælge mellem „DynDNS“ og „ABUS DDNS“.

Server-adresse

Vælg en DDNS-serviceudbyder. Du skal have en registreret adgang hos denne DDNS-serviceudbyder (f.eks. www.dyndns.org). Hvis du har valgt DDNS-typen „ABUS DDNS“, gemmes serveradressen automatisk.

Domæne

Angiv det registrerede domænenavn (host service) (f.eks. mitIPkamera.dyndns.org).

Port

Gem porten til portvideresendelse her.

Brugernavn

Bruger-id til din DDNS-konto

Kodeord

Kodeord til din DDNS-konto

Bekræft

Kodeordet skal bekræftes.

Indstilling af DDNS-konto

Indstilling af ny konto ved DynDNS.org: ![](images/bb9269405a83b5794d7dc15e3881caaf225aa08aa39186d2637914c0ade4e9e6.jpg) Lagring af kontoinformationer: ![](images/2162ccef1c36a87003188ffb60b391c027f8dcd563795f195bc2d55cc1bf4ec1.jpg)

DynDNS.com

![](images/3dee7f528c2433645e23b66459fed93bcdedae9965c1ee6ae907a735d9c7b2ae.jpg) Noter dine brugerdata, og overfør dem til netværkskameraets konfiguration.

Adgang til netværkskameraet via DDNS

Hvis netværkskameraet befinder sig bagved en router, skal adgangen via DynDNS konfigureres i routeren. Hertil finder du en beskrivelse af DynDNS-router-konfigurationen for gængse router-modeller på ABUS Security-Center Homepage www.abus-sc.com. Følgende billede anskueliggør adgangen til et netværkskamera bagved en router via DynDNS.org. ![](images/517ff2ceb7cb3fe71116a8c0158b5bb5ded235a5a03c3e06ae81637a228d613d.jpg)
![](images/2eaef5f7c9616adced1f43a6a136d90e947fb1615d1430a5b9cd78a1b9f86508.jpg) For DynDNS-adgangen via en router skal der indstilles en portvideresendelse for alle relevante porte (mindst RTSP + HTTP) i routeren.

ABUS DDNS

![](images/81d16de2ec339cadfc3a4c241ecb67ce3194823ce179c3b8712b1ddbe3868978.jpg) 1. For at kunne anvende funktionen ABUS DDNS skal du forinden oprette en konto hos www.abusserver.com. Læs i den forbindelse FAQs på websiden. 2. Aktivér checkboksen „Aktivér DDNS“ og vælg herefter DDNS-typen „ABUS DDNS“. 3. Gem dine data ved hjælp af „Gem“. IP-adressen på din internetforbindelse aktualiseres nu hvert minut på serveren.

10.3.2.4 FTP

![](images/7fd43b7e2547fb061e2b5ccdeb08c878eab8fab1c7c03606d54f3a1ffecaf81f.jpg) For at kunne uploade registrerede videoer eller billeder til en FTP-server skal følgende indstillinger foretages.

Server-adresse

Indtast FTP-serverens IP-adresse her.

Port

Indtast FTP-serverens portnummer her. Standard-porten til FTP-serveren er 21.

Brugernavn

Brugernavn for kontoen, som blev konfigureret i FTP-serveren

Kodeord

Kodeord for kontoen, som blev konfigureret i FTP-serveren

Bekræft

Indtast kodeordet her igen.

Biblioteksstruktur

Vælg lagringssted for de uploadede data her. Du kan vælge mellem „Gem i stambibliotek“; „Gem i overord. bibl.“; „Gem i underord. bibl.“.

Overord. bibl.

Dette menupunkt står kun til rådighed, hvis du har valgt „Gem i overord. bibl.“ eller „Gem i underord. bibl.“ i biblioteksstrukturen. Du kan vælge et navn til det overordnede bibliotek her. Filerne gemmes i en mappe på FTP-serveren. Vælg mellem „Indt. apparatnavn“, „Indt. apparatnr.“, „Indt. apparat-IP-adr.“

Underbibliotek

Vælg lagringssted for de uploadede data her. Mappen oprettes i det overordnede bibliotek, og du kan vælge mellem „Indt. kameranavn“ og „Indt. kameranr.“.

Upload type

Markér „Send billede“ for at uploade billeder til FTP-serveren. ![](images/f0f2e9bd0711e009b8f5aca07687c0318e58325700018e70f8c0ad72d650f6dd.jpg) Gem de gennemførte indstillinger med „Gem“.

10.3.2.5 UPnP™

![](images/eeed4ca096c49befa1faa18e2271b4d2ebdfed8c4d7ce6428356a649817c94cb.jpg) UPnP-funktionen (Universal Plug and Play) gør det let at aktivere netværksenheder i et IP-netværk. Derved kan netværkskameraet f.eks. ses som en netværksenhed i Windows-netværksomgivelserne.

Aktivér UPnP

Aktivér eller deaktivér UPnP-funktionen.

Kælenavn

Visning af kameraets MAC-adresse.

Porttilordning

Aktivér mapping-port

Universal Plug and Play-overførsel af porten til netværksserviceydelser er hermed aktiveret. Hvis routeren understøtter UPnP, aktiveres portoverførslen for video-streams på routersiden automatisk til netværkskameraet med denne option.

Mapping Port Type

Vælg her, om portvideresendelse skal ske automatisk eller manuelt. Du kan vælge mellem „Auto“ og „Manuel“.

Protokolnavn:

HTTP

Standard-porten til HTTP-overførsel hedder 80. Som alternativ kan denne port få en værdi i området 1025\~65535. Hvis der befinder sig flere IP-kameraer i det samme subnet, skal hvert kamera have sin egen HTTP-port, der kun forekommer én gang.

RTSP

Standard-port til RTSP-overførsel er 554. Som alternativ kan denne port få en værdi i området 1025\~65535. Hvis der er flere IP-kameraer i det samme subnet, skal hvert kamera have sin egen RTSP-port, der kun forekommer en gang.

SDK (styreport)

Standard-porten til SDK-overførsel hedder 8000. Kommunikationsport til interne data. Som alternativ kan denne port få en værdi i området 1025\~65535. Hvis der er flere kameraer i det samme subnet, skal hvert kamera have sin egen SDK-port, der kun forekommer én gang.

Ekstern port

Du kan kun ændre på ports, hvis „Mapping Port Type“ ændres til manuelt.

Status

Viser, om de angivne eksterne ports er gyldige eller ugyldige.

10.3.3 Video/audio

![](images/71aeb6a894d2f35e1317f6239ef2677839ea2a04ef3e4cb569a7247f3399456b.jpg)
Menupunkt Beskrivelse Tilgængelig i modus
VideoIndstillinger til visning af videoBasiskonfiguration, yderligere konfiguration
AudioIndstillinger til udsendelse af lyd Basiskonfiguration,yderligere konfiguration

10.3.3.1 Video

![](images/2e58c2feee79bb074dd91e0309d6c95f1edf1e1e8123d99c06ef54f0c3129adb.jpg)

Stream-type

Vælg stream-type for speeddome-kameraet. Vælg „Main Stream (Normal)“ til visning og live-visning med god båndbredde. Vælg „Sub-Stream“ til live-visning med begrænset båndbredde.

Videotype

Vælg stream-typen „Video“ eller „Video & Audio“.
Lydsignalet udsendes kun, hvis stream-typen „Video & Audio“ er blevet valgt.

Opløsning

Indstil videodataenes opløsning her. Alt afhængigt af kameramodellen kan du vælge mellem 1280\*720P; 1280\*960; 1920\*1080P.

Bitratetype

Angiver bitrate for videostrøm. Alt afhængig af bevægelsesintensiteten kan videokvaliteten blive højere eller lavere. Du kan vælge mellem en konstant og en variabel bitrate.

Videokvalitet

Dette menupunkt står til rådighed, hvis du har valgt en variabel bitrate. Indstil videokvaliteten for videodata her. Alt afhængig af bevægelsesintensiteten kan videokvaliteten blive højere eller lavere. Du kan vælge mellem seks forskellige videokvaliteter: „Minimum“, „Lavere“, „Lav“, „Mellem“, „Høj“ eller „Maksimum“.

Billedrate

Angiver billedraten i billeder pr. sekund.

Maks. bitrate

Videostrømmens bitrate indstilles til en bestemt værdi; indstil den maksimale bitrate til en værdi mellem 32 og 16384 Kbps. En højere værdi svarer til en højere videokvalitet, som dog kræver en større båndbredde.

Videokodning

Vælg en standard til videokodning; du kan vælge mellem H.264, MPEG-4 og MJPEG.

Profil

Vælg en profil her. Du kan vælge mellem „Basisprofil“, „Hovedprofil“ og „Høj profil“.

I-billedinterval

Her indstiller du I-billedintervallet, og værdien skal ligge mellem 1 og 400. ![](images/09910f030f8b8b7f5cc104e01214a42304f39d5b4693ce78d8ddab88a26d93b0.jpg) Gem de gennemførte indstillinger med „Gem“.

10.3.3.2 Audio

![](images/db77e3c32dd9906a9ec9b2a9d4c2fee831b518bac7c1cb57959542cb52942bd8.jpg)

Audiokodning

Vælg kodningen til audiooverførsel her. Du kan vælge mellem G.711ulaw; G.711alaw og G.726.

Audioindgang

MicIn: Indstillingerne af audio-indgangen på kameraets bagside er tilpasset til en mikrofon (uforstærket kilde). Lineln: Indstillingerne af audio-indgangen på kameraets bagside er tilpasset til et line-signal (aktivt forstærket kilde).

Lydstyrke

Indstilling af indgangssignalets lydstyrke.

Noise Filter

Aktivering eller deaktivering af støjfilteret til omgivelseslyde ![](images/5bd06fb53bb724e2398fbeb96171d6ba11b60df81d6518f542845affb09c8cb2.jpg) Gem de gennemførte indstillinger med „Gem“. 10.3.4 Billede ![](images/0cbab6c9e22ce6059dff873713862916fef4a28ee1017aa2470f43c67ad5543a.jpg)
Menupunkt Beskrivelse Tilgængelig i modus
VisningsindstillingerIndstilling af visningsparametreBasiskonfiguration, yderligere konfiguration
OSD-indstillingerIndstilling af dato- og klokkeslætsformatet Yderligerekonfiguration
Tekst-overlayTilføjelse af tekstfelter Yderligerekonfiguration
PrivatzonemaskeringTilføjelse af privatzonemasker Yderligerekonfigurering

10.3.4.1 Visningsindstillinger

![](images/47f4f90c52c5df41c41bf4bc2dad4e1a1d8132de6ffbed3214966148a58969d7.jpg) Under dette menupunkt kan du indstille billedkvaliteten for speeddome, herunder lysstyrke, skarphed, kontrast osv. Klik på „Standard“ for at genoprette standardværdierne. ![](images/dc3621baa29ee7712f5b21b82f81de1d12928c7b7533d99bc5706599dbd5431f.jpg)

Vær opmærksom på:

Alt afhængig af modellen kan parametrene under visningsindstillinger variere.

Lysstyrke

Indstilling af billedets lysstyrke. Indstil en værdi mellem 0 og 100.

Kontrast

Indstilling af billedkontrasten. Indstil en værdi mellem 0 og 100.

Mætning

Indstilling af billedets mætning. Indstil en værdi mellem 0 og 100.

Skarphed

Indstilling af billedets skarphed. En højere værdi af skarpheden kan øge billedstøjen. Indstil en værdi mellem 0 og 100.

Belysningsmodus

Automatisk eller manuel indstilling af belysningsparametrene.

Automatisk

Speeddome-kameraet fokuserer automatisk alt afhængig af objekterne i en scene.

Manuel

Speeddome-kameraet skal fokuseres manuelt ved hjælp af zoomknapperne ![](images/396f59377d1542adbcc844fb46494ed206864ecfd50edc9ee7b743621f5c77f5.jpg)

Belysningsvarighed

Indstilling af den maks. belysningstid. Denne indstilling er uafhængig af iris-modus.

Videostandard

Regulering af belysningsfrekvens. 50Hz: Fast indstilling til 50 Hz netfrekvens 60Hz: Fast indstilling til 60 Hz netfrekvens

Dag-/natskift

Dag-/natskift omfatter optionerne automatisk, dag og nat.

Automatisk

Alt afhængig af lysforholdene skifter kameraet automatisk mellem dag- og natmodus. Følsomheden kan indstilles som „Lav“, „Normal“ eller „Høj“. Belysningsmodus Lukning ![](images/4b0b2fffefd97fcd91a2a63059f231592d1f7ef1ce9d599cf0f5eb52438e3847.jpg)

Dag

I denne modus viser kameraet kun farvebilleder. ![](images/aa8db75c93c65a50e02bf9c788826217e451497d9a641462341817e87c123dab.jpg)

Vær opmærksom på:

Anvend kun denne modus ved konstante lysforhold.

Nat

I denne modus viser kameraet kun sort/hvid-billeder. ![](images/11ffd235c307234e2e859c18820a850af711ba73bd88483b02682fd062a3a51f.jpg)

Vær opmærksom på:

Anvend kun denne modus ved svagt lys.

Følsomhed

Indstilling af omstillingstærskeln for det automatiske dag-/natskift (lav, normal, høj). En lavere værdi betyder en lavere belysningsstyrke for omstillingen til natmodus.

Omstillingstid

Indstilling af en forsinkelsestid mellem registrering af en nødvendig omstilling og en aktion.

Spejl

Når spejlfunktionen er aktiveret, spejles billedet horisontalt.

WDR

Ved hjælp af WDR-funktionen kan kameraet levere klare billeder selv ved dårlige modlysforhold. Hvis der foreligger såvel meget lyse som meget områder i billedområdet, udlignes det samlede lysniveau i hele billedet for at opnå et tydeligt, detaljeret billede. Brug kontrolboksen til at aktivere eller deaktivere WDR-funktionen. Indstil et højere Wide Dynamic Level for at forstærke WDR-funktionen. WDR Wide Dynamic Level ![](images/a1888aa3adbf0d1eed3235600f6c7c068687d937f6951a8d5e049e82e1743af9.jpg)

Man. hvidbalance

Du kan tilpasse hvidbalancen manuelt ved hjælp af følgende værdier. ![](images/d22f271b1dd818bdcb82468d4031e62d44588338b194f905b041a5fe4001da28.jpg)

Spærret HB

Hvidbalancen gennemføres en gang og gemmes.

Andre

Anvend de andre hvidbalanceoptioner til tilpasning af funktionen til omgivelseslyset.

Diq. støjundertr.

Du har mulighed for at aktivere eller deaktivere støjundertrykkelsen (normalmodus).

Støjundertr.-niveau

Her kan du indstille støjundertrykkelsesniveauet.

10.3.4.2 OSD-indstillinger

![](images/30f069f009091d61c6c1f39cc8dd6cbb9d6b8d1b6663efc0fe84272d2d2ce23c.jpg) Under dette menupunkt kan du vælge, hvilket dato- og klokkeslætsformat, der skal vises i live-billedet.

Vis navn

Aktivér denne kontrolboks, hvis du ønsker at vise kameranavnet.

Vis dato

Aktivér denne kontrolboks, hvis du ønsker at vise datoen i kamerabilledet.

Vis uge

Aktivér denne kontrolboks, hvis du ønsker at vise ugedagen.

Kameranavn

Her angiver du det kameranavn, der skal vises i billedet.

Tidsformat

Her kan du vælge, om klokkeslættet skal vises i 24- eller 12-timers-format.

Datoformat

Her vælger du datoformatet. (D= Dag; M=Måned; Å= År)

Visningsmodus

Her kan du vælge visningstypen for de viste elementer. Du har følgende valgmuligheder: „Transp. og blinker“, „Transp. og blinker ikke“, „Ikke-transp. og blinker“, „Ikke-transp. og blinker ikke“. ![](images/205f6973d93527a209d1efbbaa0d0c2289ab6211ef102d9f457be06e0a1696b3.jpg) Gem de gennemførte indstillinger med „Gem“.

10.3.4.3 Tekst-overlay

![](images/5501e6bfe76d8300dcb96b6ac8e280122ab037935f35603f500a0799df1ba5f7.jpg) Du har mulighed for at vise op til fire tekster i kamerabilledet, hvorved den maksimale længde er på 45 tegn. Aktivér kontrolboksen for at vise teksten. Du kan bruge museknappen til at flytte tekstvinduet. ![](images/3c06d6d69ac420095d70b661e3f3021b0078250654e65a238bb60d2db09d8075.jpg) Gem de gennemførte indstillinger med „Gem“.

10.3.4.4 Privatzone-maskering

Ved hjælp af privatzoner kan du afskærme visse områder i live-visningen for at forhindre, at disse områder hverken optages eller kan betragtes på live-billedet. Du kan indstille maks. 4 firkantede privatzoner på videobilledet. Gå frem på følgende måde for at indstille en privatzone: Aktivér boksen "Aktivér privatzone". Vælg knappen "Areal" for at tilføje en privatzone. Nu kan du markere et område på kamerabilledet med musen. Du kan derefter markere 3 andre arealer. Med knappen "Slet alle" kan alle indstillede privatzoner slettes. ![](images/075d76ad87cbddde0971042b033376c9a4e0684272f946e129184ab51f38f536.jpg) Gem de gennemførte indstillinger med "Gem".

10.3.5 Sikkerhed

![](images/f7188a8503791028f5f0a938deb299dab72f14fbd789c61825c2b952ab44f425.jpg)
Menupunkt Beskrivelse Tilgængelig i modus
BrugerAdministration af brugereBasiskonfiguration, yderligere konfiguration
RTSP-autent.Indstilling af dato- og klokkeslætsformatet Yderligerekonfiguration
IP-adressefilterFiltrering af IP-adresser for at styre adgangen til kameraetYderligere konfigurering

10.3.5.1 Sikkerhed

![](images/75e6de247d14823c8a5ab78e2d522975e20323321f425f6ec59059814b7d14b9.jpg) Under dette menupunkt kan du tilføje, bearbejde eller slette brugere. For at tilføje eller bearbejde en bruger klikker du på „Tilføj“ eller „Ændring“. Herefter vises et nye vindue med data og berettigelser. ![](images/08cb623fb495d93a26150c83e5aa6cb6753067b21fd46a31896b52b743274315.jpg)

Brugernavn

Tildel her det brugernavn, der skal indtastes med henblik på adgang til kameraet.

Level

Vælg her en individuel brugertype for bruger-id. Du kan vælge mellem to forskellige fordefinerede niveauer: Operatør eller bruger. Som operatør har du følgende remote-funktioner til rådighed: Live-visning, PTZ-styring, manuel optagelse, afspilning, tovejs-audio, søg/foresp. arbejdsstatus. Som bruger har du følgende remote-funktioner til rådighed: Afspilning, søg/foresp. arbejdsstatus. Aktivér den pågældende kontrolboks for at tilføje yderligere funktioner.

Kodeord

Tildel her det kodeord, som brugeren skal indtaste med henblik på adgang til kameraet.

Bekræft

Bekræft kodeordet ved at indtaste det igen. ![](images/09872e170adf72a4139435b1380d41c44aeb2f6efb9d160e96e8af7910c49f33.jpg) Gem de gennemførte indstillinger med „OK“. Klik på „Afbryd“ for at slette data.

10.3.5.2 RTSP-autent.

![](images/87767a2fc9c0afb10fa9ec7cfd036e3209939a49c4c2c0fcd73510d47028c25a.jpg) Med denne funktion kan videostrømmen til live-visningen sikres. Vælg „Disable“ for at deaktivere funktionen. For at aktivere funktionen vælger du „Basic“. ![](images/8e5f8d06184fec0ef6ab4665cf8d6a7a08d82363b2df6ddd213755946b1fe36a.jpg) Gem de gennemførte indstillinger med „Gem“.

10.3.5.3 IP-adressefilter

Aktivér IP-adressefilter

Ved at sætte fluebenet aktiveres filterfunktionen.

IP-adressefiltertype

Tilladt: IP-adresserne, der er defineret nedenfor, accepteres til en adgang til kameraet. Forbudt: IP-adresserne, der er defineret nedenfor, blokeres. En IP indtastes i formatet xxx.xxx.xxx.xxx.

10.3.6 Hændelser

![](images/02968ec8240a04adc06dd0baadc954ab9be663f008c1f5a78c2935569e2323c6.jpg)
Menupunkt Beskrivelse Tilgængelig i modus
BevægelsesgenkendelseIndstilling af bevægelsesgenkendelsen Yderligerekonfiguration
SabotagealarmIndstilling af sabotagealarmen Yderligerekonfiguration
AlarmindgangIndstilling af alarmindgangen Yderligerekonfiguration
AlarmudgangIndstilling af alarmudgangenYderligere konfiguration
E-mailIndstilling af e-mail-forsendelseYderligere konfiguration
SnapshotIndstilling af snapshothandling Yderligerekonfiguration

10.3.6.1 Bevægelsesgenkendelse

![](images/4f6033454e2d3a7eb8de898fc43e99c513e82a5993f86415f483b42ddd458251.jpg) Områdeindst. Aktivér bevægelsesgenkendelse ved at klikke på kontrolboksen „Aktivér bevægelsesgenkendelse“. Med kontrolboksen “Aktivér dynamisk bevægelsesanalyse” markeres bevægelser grafisk i preview-billedet og i live-billedet (dynamisk marking afhængigt af bevægelse). For at vælge et område klikker du på knappen „Areal“. Som standard er hele området valgt. For at slette markeringen klikker du på „Slet alle“. Træk herefter musen hen over det ønskede område. Indstil følsomheden via valgbjælken. For at gemme området klikker du på knappen „Stop registrering“. Højre: lavere følsomhedsniveau Venstre: højere følsomhedsniveau

Aktiveringstid

For at gemme en tidsplan for bevægelsesstyret optagelse klikker du på „Redigér“. Et nyt vindue åbnes, hvori du kan definere ugedage og klokkeslæt for bevægelsesstyret optagelse. ![](images/bdf3883a274a2115b1eaae2e99a43e72b4faa34363b31a472ccb547170ba7f7b.jpg) Vælg en ugedag for den bevægelsesstyrede optagelse. Angiv start- og sluttid for at gemme en bestemt tidsperiode. For at oprette bevægelsesgenkendelse for hele dagen vælger du starttiden 00:00 og sluttiden 24:00. For at oprette bevægelsesgenkendelse for alle ugens dage klikker du på kontrolboksen „Vælg alle“. For at kopiere bevægelsesgenkendelsen over i andre ugedage vælger du ugedagen og klikker på „Kopi/uge“. For at gemme ændringerne trykker du på „OK“, og for at slette ændringer klikker du på „Afbryd“. Gem de gennemførte indstillinger med „Gem“.

Forb.-metode

Indstil her, hvilken handling, der skal udføres ved bevægelsesgenkendelse.

Normal forbindelse

Forsendelse af e-mail: Du bliver informeret via e-mail; aktivér kontrolboksen for at aktivere denne funktion. FTP-upload: Aktivér denne kontrolboks for at uploade den bevægelsesstyrede optagelse til en FTP-server.

Andre forbindelser

Du har mulighed for at aktivere og deaktivere alarmudgangen ved en bevægelsesgenkendelse. Vælg "A->1" for at aktivere og deaktivere alarmudgang 1. ![](images/1319b4c7d38171c30c7b25af95c63dc766fcb2b485cfbe59e1da6187c848ca4d.jpg) Gem de gennemførte indstillinger med „Gem“.

10.3.6.2 Sabotagealarm

![](images/25e13bcb498d374da84a9ffe44577e78c384c813d3999fdd4fbcf2214e9d3b88.jpg) Under dette menupunkt kan speeddome konfigureres, således at en sabotagealarm udløses, så snart objektivet bliver afskærmet.

Områdeindst.

Aktivér sabotagealarmen ved at klikke på kontrolboksen „Aktivér sabotagealarm“. For at vælge et område klikker du på knappen „Areal“. Som standard er hele området valgt. For at slette markeringen klikker du på „Slet alle“. Træk herefter musen hen over det ønskede område. Indstil følsomheden via valgbjælken. For at gemme området klikker du på knappen „Stop registrering“. Højre: lavere følsomhedsniveau Venstre: højere følsomhedsniveau

Aktiveringstid

For at gemme en tidsplan for sabotagealarmen klikker du på „Redigér“. Et nyt vindue åbnes, hvori du kan definere ugedage og klokkeslæt for aktivering af sabotagealarmen. ![](images/201387bfa60e007e186fbb3d2d8a04f835a2c8fa1e21bf5825a25985326dbd95.jpg) Vælg en ugedag for sabotagealarmen. Angiv start- og sluttid for at gemme en bestemt tidsperiode. For at oprette en sabotagealarm for hele dagen vælger du starttiden 00:00 og sluttiden 24:00. For at oprette en sabotagealarm for alle ugens dage klikker du på kontrolboksen „Vælg alle“. For at kopiere sabotagealarmen over i andre ugedage vælger du ugedagen og klikker på „Kopi/uge“. For at gemme ændringerne trykker du på „OK“, og for at slette ændringer klikker du på „Afbryd“.

Forb.-metode

Indstil her, hvilken handling, der skal udføres ved en sabotagealarm.

Normal forbindelse

Forsendelse af e-mail: Du bliver informeret via e-mail; aktivér kontrolboksen for at aktivere denne funktion.

Andre forbindelser

Du har mulighed for at aktivere og deaktivere alarmudgangen ved en sabotageregistrering. Vælg "A->1" for at aktivere og deaktivere alarmudgang 1. ![](images/69225adcb8897e6b329b26c580dc4ea1407e162f765a526081bc0f0d3463e989.jpg) Gem de gennemførte indstillinger med „Gem“.

10.3.6.3 Alarmindgang

![](images/1c44b0533b48d584254148eb1cffd4c277b49079fe1e4af7ae1236734077fa82.jpg) Under dette menupunkt kan du konfigurere speeddomes alarmindgange.

Alarmindgang nr.

Vælg den alarmindgang, som du ønsker at konfigurere.

Alarmnavn

Her kan du tildele den pågældende alarmindgang et navn. Undlad at anvende alarmindgangsnummeret og specielle tegn.

Alarmtype

Vælg alarmtypen her. Du kan vælge mellem „NO“ (Normally open) og „NC“ (Normally closed).

Aktiveringstid

For at gemme en tidsplan for en alarmindgang klikker du på „Redigér“. Et nyt vindue åbnes, hvori du kan definere ugedage og klokkeslæt for aktivering af alarmindgangen. ![](images/a1e5de7efd9efdb7d40058fdd7492351daa3ba852ba0dd25289e0302f989df72.jpg) Vælg en ugedag for alarmindgangen. Angiv start- og sluttid for at gemme en bestemt tidsperiode. For at oprette overvågning for hele dagen vælger du starttiden 00:00 og sluttiden 24:00. For at oprette indstillingerne for alle ugens dage klikker du på kontrolboksen „Vælg alle“. For at kopiere indstillingerne over i andre ugedage vælger du ugedagen og klikker på „Kopi/uge“. For at gemme ændringerne trykker du på „OK“, og for at slette ændringer klikker du på „Afbryd“.

Forb.-metode

Indstil her, hvilken handling, der skal udføres ved bevægelsesgenkendelse.

Normal forbindelse

Forsendelse af e-mail: Du bliver informeret via e-mail; aktivér kontrolboksen for at aktivere denne funktion. FTP-upload: Aktivér denne kontrolboks for at uploade alarmhændelsen til en FTP-server.

Andre forbindelser

Du har mulighed for at aktivere og deaktivere alarmudgangen ved en alarmregistrering. Vælg "A->1" for at aktivere og deaktivere alarmudgang 1.

Kopi/alarm

Med denne funktion har du mulighed for at kopiere indstillingerne for en alarmindgang til andre alarmindgange. For at oprette indstillingerne for alle alarmindgange klikker du på kontrolboksen „Vælg alle“. For at kopiere indstillingerne over i individuelle alarmindgange vælger du alarmindgangen og klikker på „Kopiér“. ![](images/1ff9aac445be2ead4f8289f929201fdc4316b138d2f92fcc03ee97f96dc2afa8.jpg) Gem de gennemførte indstillinger med „Gem“.

10.3.6.4 Alarmudgang

![](images/59b2814ed53d278d62efec3ad679dbf33f0ad19b70b8d2f3fb0e047638b62fae.jpg) Her har du mulighed for at konfigurere begge alarmudgange.

Alarmudgang

Vælg den alarmudgang, som du ønsker at konfigurere.

Alarmnavn

Her kan du tildele den pågældende alarmudgang et navn. Undlad at anvende alarmudgangsnummeret og specielle tegn.

Aktiveringstid

For at gemme en tidsplan for en alarmudgang klikker du på „Redigér“. Et nyt vindue åbnes, hvori du kan definere ugedage og klokkeslæt for aktivering af alarmudgangen. ![](images/48939f332e36686bc2482ec8f7125d9969cc7933ef77caea1112905ace580599.jpg) Vælg en ugedag for alarmudgangen. Angiv start- og sluttid for at gemme en bestemt tidsperiode. For at oprette overvågning for hele dagen vælger du starttiden 00:00 og sluttiden 24:00. For at oprette indstillingerne for alle ugens dage klikker du på kontrolboksen „Vælg alle“. For at kopiere indstillingerne over i andre ugedage vælger du ugedagen og klikker på „Kopi/uge“. For at gemme ændringerne trykker du på „OK“, og for at slette ændringer klikker du på „Afbryd“.

Kopi/alarm

Med denne funktion har du mulighed for at kopiere indstillingerne for en alarmudgang til andre alarmudgange. For at oprette indstillingerne for begge alarmudgange klikker du på kontrolboksen „Vælg alle“. ![](images/35cb2d1d8c71c8051ca8f141d62ad2fa9468f536688156bd1d19167c1ad53545.jpg) Gem de gennemførte indstillinger med „Gem“.

10.3.6.5 E-mail

![](images/8c8969c9ea76942deec45cc809e824cf38a44bdafb7dbf248ddd8194614b4e35.jpg) Her har du mulighed for at indstille forsendelsen af e-mail.

Afsender

Afsender

Angiv her det navn, der skal vises som afsender.

Afsenderadresse

Angiv afsenderens e-mail-adresse her.

SMTP-server

Indtast her SMTP-server-IP-adressen eller hostnavnet. (f.eks. smtp.googlemail.com)

SMTP-port

Indtast SMTP-porten, der er konfigureret til 25 som standard.

Aktivér SSL

Markér SSL-funktionen, hvis dette kræves af SMTP-serveren.

Interval

Indstil tidsperioden mellem forsendelsen af e-mails med billedvedhæng.

Vedh. billede

Aktivér denne funktion, hvis der skal vedhæftes billeder til e-mailen.

Autentificering

Hvis den anvendte e-mail-server forlanger en autentificering, skal du aktivere denne funktion for at logge ind på serveren via autentificering. Brugernavn og kodeord kan kun indtastes efter aktivering af denne funktion.

Brugernavn

Indtast dit brugernavn for e-mail-kontoen. Dette er delen indtil @-tegnet.

Kodeord

Indtast kodeordet for e-mail-kontoen her.

Bekræft

Bekræft ved at indtaste kodeordet igen.

Modtager

Modtager 1/modtager 2

Indtast modtagerens navn her.

Modtager 1-adresse/modtager 2-adresse

Indtast e-mail-adresserne for modtagerne her. ![](images/422e5768aa30e5d269f0f7f70017f9c4c7e77c6feca5e6d999dfda7613f998bf.jpg) Gem de gennemførte indstillinger med „Gem“.

10.3.6.6 Snapshot

![](images/c5fc59a1f5f890e3ca72941c61e53ad9cfbba71711091ad0fe430d29d56c73e3.jpg) Her kan du konfigurere tids- og hændelsesstyrede snapshots for at uploade dem til en FTP-server.

Skema

Aktivér tidsstyret snapshot

Aktivér denne funktion for at gemme billeder i bestemte tidsintervaller.

Format

Billedformatet er allerede konfigureret til JPEG.

Opløsning

Indstil billedets opløsning her.

Kvalitet

Vælg kvaliteten for de gemte billeder her.

Interval

Indstil tidsperioden mellem to gemte billeder.

Hændelsesstyret

Aktivér hændelsesstyret snapshot

Aktivér denne funktion for at gemme hændelsesstyrede billeder.

Format

Billedformatet er allerede konfigureret til JPEG.

Opløsning

Indstil billedets opløsning her.

Kvalitet

Vælg kvaliteten for de gemte billeder.

Interval

Indstil tidsperioden mellem to gemte billeder her.

11. Vedligeholdelse og rengøring

11.1 Vedligeholdelse

Kontroller regelmæssigt produktets tekniske sikkerhed, f.eks. skader på kabinettet. Hvis man har en formodning om, at en risikofri drift ikke længere er muligt, skal produktet sættes ud af drift og sikres mod utilsigtet betjening. Fjern akkumulatorerne. Det kan antages, at en risikofri drift ikke længere er mulig, när - apparatet har tydelige beskadigelser, - apparatet ikke længere fungerer ![](images/41849e103232fb73e7c58245f2f299c925d46d57acb62f6ca4b1b09380113e92.jpg)

Vær venligst opmærksom på:

Produktet er vedligholedelses frit for dig. Der er ingen grund til at du skal åbne kameraet for at se efter defekter, lad os om det.

11.2 Rengøring

Rengør produktet med en ren og tør klud. Ved kraftig tilsmudsning brug en let fugtig klud med lunkent vand. ![](images/bcb7de1bdc978f42fea63e67559881ac70f588a81181b21bbdcfc459b5318008.jpg) Vær opmærksom på, at der ikke kommer væsker ind i apparatet Anvend ingen kemiske rengøringsmidler, da de kan ødelægge kabinettets og skærmens overflade (misfarvninger).

12. Vækanskaffelse

![](images/a818286e2a868dacc666073876fee309eac2095a07275678ac97ea34b81b1c41.jpg) Vigtigt: EU-direktiv 2002/96/EF regulerer den korrekte tilbagetagning, behandling og anvendelse af brugte elektronikapparater. Dette symbol betyder, at med henblik på miljøbeskyttelse skal apparatet efter sin levetid bortskaffes i overensstemmelse med de gældende lovmæssige forskrifter og adskilt fra husholdningsaffald og erhvervsaffald. Bortskaffelsen af det brugte apparat kan foretages på de respektive officielle tilbagetagningssteder. Følg de lokale forskrifter, når materialerne bortskaffes. Yderligere enkeltheder om tilbagetagningen (også for lande uden for EU) får du hos dine lokale myndigheder. Ved hjælp af den separate indsamling og recycling skånes de naturlige ressourcer, og det sikres, at alle bestemmelser vedrørende beskyttelse af sundhed og miljø overholdes ved recycling af produktet.

13. Teknisk data

Modelnummer TVIP52502
Billedoptager 1/3" Progressive Scan CMOS Sensor
KameratypeDag/nat
Opløsning1920 x 1080, 1280 x 960, 1280 x 720, 704 x 576, 352 x 288, 176 x 144
Billedelementer (total) 1920 x 1080
Billedelementer (effektivt) 1920 x 1080
Dag-/natskiftElektromekanisk
Minimumbelysning (farve) 0,05 lux
Billedkomprimering H.264, MPEG-4, MJPEG
Billedhastighed H.264: 25 fps @ 1920 x 1080
MPEG-4: 25 fps @ 1920 x 1080
MJPEG: 15 fps @ 1920 x 1080
Antal parallelle streams 2
Regulering til elektronisk shutter1 ~ 1/100000 sek.
HvidbalanceJa
ModlyskompensationBLC,
Støjundertrykkelse3D
BevægelsesregistreringJa
Billedoverlejring Dato, kameranavn, privatzone
Alarmindgang (NO/NC) 1
Alarmudgang1
AlarmmeldingE-mail / FTP / alarmudgang
Understøttede browsereMozilla Firefox, Safari eller Internet Explorer 6.x og højere
Understøttet softwareABUS VMS
NetværkstilslutningRJ-45 ethernet 10/100 Base-T
NetværksprotokolIPv4/IPv6, HTTP, FTP, SMTP, UPnP, DNS, DDNS, NTP, RTSP ,RTP ,TCP ,UDP, DHCP, PPPoE
Power over EthernetIEEE803.af
Spændingsforsyning12 V DC
StrømforbrugMaks. 500 mA
Driftstemperatur-10 °C - 50 °C
Mål (BxHxD)72 x 65 x 141 mm
CertificeringerCE, RoHS, REACH

14. Opmerkingen over de GPL-licentie

Wij maken u er hier ook op attent dat de netwerkbewakingscamera's TVIP52502 onder meer Open Source Software bevat die uitsluitend onder de GNU General Public License (GPL) wordt gelicenseerd. Om het gebruik van de programma's conform GPL te garanderen, wijzen wij op de licentievoorwaarden van de GPL.

TVIP52502

![](images/29dbb52701aefa715511c5a7da79cf545860b25542a890dd60372b3749baeebf.jpg)
natural_image Exterior view of a black and silver ABUS camera with lens and control panel (no text or symbols on body)

Instrukcja obsługi

Version 10/2013 CE Instrukcja obsługi przetłumaczona z języka niemieckiego. Przechować do wykorzystania w przyszłości!

Wprowadzenie

Szanowna Klientko, Szanowny Kliencie, Dziękujemy za zakup naszego produktu. To urządzenie spełnia wymogi obowiązujących dyrektyw UE. Deklarację zgodności można otrzymać pod adresem: ABUS Security-Center GmbH & Co. KG Linker Kreuthweg 5 86444 Affing GERMANY Aby zachować ten stan i zapewnić bezpieczną eksploatację, użytkownik musi przestrzegać niniejszej instrukcji obsługi! Przed uruchomieniem produktu przeczytaj całą instrukcję obsługi i przestrzegaj wszystkich zasad bezpieczeństwa! Wszystkie zawarte w niej nazwy firm i oznaczenia produktów są zarejestrowanymi znakami towarowymi odnośnych właścicieli. Wszystkie prawa zastrzeżone. W razie wątpliwości zwracaj się do instalatora lub sprzedawcy! ![](images/453ecd752f504b1159b349342f0ce56322f7748a4e458a65edc15ee31c2051e8.jpg)

Wyłączenie odpowiedzialności cywilnej

Niniejsza instrukcja obsługi została opracowana z najwyższą starannością. Jeżeli mimo to zauważysz w niej braki lub niedokładności, prosimy o ich zgłaszanie na adres podany na odwrocie niniejszego podręcznika. ABUS Security-Center GmbH nie odpowiada za błędy techniczne i typograficzne oraz zastrzega sobie prawo do wprowadzania w każdej chwili bez wcześniejszej zapowiedzi zmian w produkcie i w instrukcjach obsługi. ABUS Security-Center nie odpowiada za bezpośrednie i pośrednie szkody następcze, powstałe w związku z wyposażeniem, osiągami i zastosowaniem produktu. Zawartość niniejszego dokumentu nie jest objęta gwarancją.

Icon explanation

![](images/88f0c2359c2fd2c819bc6ca4977aa795d09d9a0c20d093c5665c97ea7bdfff29.jpg) Symbol błyskawicy w trójkącie jest stosowany w celu wskazania na zagrożenie dla zdrowia, np. porażeniem elektrycznym. ![](images/d44e184cb098fcc524d7cf6912eb13dcc9bd3af69cdb36bfbd565a5f3719ab58.jpg) Wykrzyknik w trójkącie oznacza w niniejszej instrukcji obsługi ważne wskazówki, które muszą być bezwzględnie przestrzegane. ![](images/37fc75cf8f908ec1978ba33642e35f082e712bd72a51ab39edcf5a2138bfc2ec.jpg) Tym symbolem oznaczane są specjalne rady i wskazówki dotyczące obsługi.

Ważne zasady bezpieczeństwa

![](images/50408349b41aa350131d5bef11588cfdfbd49141a654d64d6649e4ee921920b3.jpg) Szkody spowodowane nieprzestrzeganiem niniejszej instrukcji obsługi powodują wygaśnięcie roszczeń gwarancyjnych. Nie odpowiadamy za szkody następcze! ![](images/0cf2fc98baf7d62fa9f88ccb3556728bca90d57e283ee762c3d30c92102d89e0.jpg) Nie odpowiadamy za szkody materialne lub osobowe, spowodowane nieprawidłową obsługą lub nieprzestrzeganiem zasad bezpieczeństwa. W takich przypadkach wygasają wszelkie roszczenia gwarancyjne!

Szanowna Klientko, Szanowny Kliencie. Celem poniższych informacji dotyczących bezpieczeństwa i zagrożeń jest nie tylko ochrona Twojego zdrowia, ale także ochrona urządzenia. Dlatego przeczytaj dokładnie poniższe punkty.

- Wewnątrz produktu nie ma żadnych części wymagających konserwacji. Ponadto rozebranie produktu pociąga za sobą unieważnienie dopuszczenia (CE) oraz gwarancji/rękojmi. - Upadek nawet z niewielkiej wysokości może spowodować uszkodzenie produktu. - Zamontuj produkt tak, aby światło słoneczne nie padało bezpośrednio na czujnik obrazowy urządzenia. Przestrzegaj wskazówek montażowych zawartych w odpowiednim rozdziale niniejszej instrukcji obsługi. - Urządzenie jest przewidziane wyłącznie do zastosowania we wnętrzach bądź na zewnątrz po zamontowaniu w obudowie odpornej na działanie warunków atmosferycznych. Unikaj wymienionych niżej niekorzystnych warunków otoczenia w czasie eksploatacji urządzenia. - Wilgoć lub za wysoka wilgotność powietrza. - Skrajne zimno lub gorąco. - Bezpośrednie nasłonecznienie - Zapylenie, palne gazy, opary lub rozpuszczalniki - Silne wibracje - Silne pola magnetyczne, występujące np. w pobliżu maszyn lub głośników - Kamera nie może być instalowana na niestabilnych powierzchniach.

Ogólne zasady bezpieczeństwa

- Nie zostawiaj porozrzucanych opakowań! Folie/torebki plastikowe, elementy styropianowe itd. mogą stać się niebezpieczną zabawką w rękach dzieci. - Ze względu na bezpieczeństwo kamera do wideomonitoringu nie może być udostępniana dzieciom, ponieważ zawiera małe części, które mogą zostać połknięte. - Nie wprowadzaj żadnych przedmiotów przez otwory do wnętrza urządzenia. - U yżaj tylko podanych przez producenta urządzeń/akcesoriów. Nie podłączaj niezgodnych produktów. - Przestrzegaj zasad bezpieczeństwa i instrukcji obsługi pozostałych podłączonych urządzeń. - Przed uruchomieniem sprawdź, czy urządzenie nie jest uszkodzone. Jeżeli jest, nie wolno go uruchamiać! - Zachowaj napięcie robocze w granicach podanych w danych technicznych. Wyższe wartości napięcia mogą zniszczyć urządzenie oraz zagrażać bezpieczeństwu użytkownika (porażenie elektryczne).

Zasady bezpieczeństwa

1. Zasilanie elektryczne: zasilacz sieciowy 100-240 VAC, 50/60 Hz / 12 VDC, 1 A (w zestawie) Zasilaj urządzenie tylko ze źródła napięcia sieciowego zgodnego z podanym na tabliczce znamionowej. W razie wątpliwości co do parametrów lokalnego zasilania elektrycznego zwrócić się do właściwego zakładu energetycznego. Przed przystąpieniem do konserwacji lub instalacji odłącz urządzenie od zasilania sieciowego.

2. Przeciążenie

Unikaj przeciążania gniazd sieciowych, przedłużaczy i adapterów, ponieważ może to spowodować pożar lub porażenie elektryczne.

3. Czyszczenie

Czyść urządzenie tylko wilgotną ściereczką bez silnych środków czyszczących. Przed czyszczeniem odłącz urządzenie od sieci.

Ostrzeżenia

Przed pierwszym uruchomieniem należy spełnić wszystkie wymagania określone w zasadach bezpieczeństwa i obsługi! 1. Przestrzegaj poniższych wskazówek, aby uniknąć uszkodzenia kabla sieciowego i wtyczki sieciowej. - Nie zmieniaj ani nie manipuluj kablem sieciowym i wtyczką sieciową. - Nie wyginaj i nie skręcaj kabla sieciowego. - Odłączając urządzenie od sieci, nie ciągnij za kabel sieciowy, lecz za wtyczkę. - Dopilnuj, aby kabel sieciowy był maksymalnie oddalony od urządzeń grzejnych, aby zapobiec stopieniu powłoki kabla wykonanej z tworzywa sztucznego. 2. Przestrzegaj tych wskazówek. Ich nieprzestrzeganie może doprowadzić do porażenia elektrycznego. - Nigdy nie otwieraj obudowy ani zasilacza. - Nie wkładaj do wnętrza urządzenia przedmiotów metalowych lub łatwopalnych. - Aby uniknąć uszkodzeń w wyniku przepięć (np. w czasie burzy), zastosuj zabezpieczenia przepięciowe. 3. Uszkodzone urządzenia odłącz niezwłocznie od sieci elektrycznej i poinformuj sprzedawcę.
Instalując urządzenie w istniejącej instalacji monitoringu wideo upewnij się, czy wszystkie urządzenia są odłączone od obwodu sieciowego i obwodu niskiego napięcia.
W razie wątpliwości nie wykonuj montażu, instalacji i okablowania samodzielnie, lecz zleć ich wykonanie specjaliście. Nieprawidłowe i niefachowo wykonywane prace na sieci elektrycznej i instalacjach wewnętrznych stwarzają niebezpieczeństwo dla użytkownika a także dla innych osób.Okabłuj instalację tak, aby obwód sieciowy i obwód niskiego napięcia były ułożone osobno i nie stykały się w żadnym miejscu ani nie mogły zostać połączone w wyniku uszkodzenia.

Rozpakowanie

Rozpakowując urządzenie, należy postępować bardzo delikatnie.
W razie stwierdzenia uszkodzenia oryginalnego opakowania, sprawdź najpierw urządzenie.W razie stwierdzenia uszkodzeń urządzenia, odeślij je wraz z opakowaniem, informując jednocześnie przewoźnika.

Spis treści

1. Użycie zgodne z przeznaczeniem.... 329 2. Zakres dostawy 329 3. Cechy i funkcje.... 329 4. Opis urządzenia 329 5. Opis złącz.... 330 6. Pierwsze uruchomienie.... 331 7. Accessing the network camera for the first time 332 8. Sprawdzanie hasła 333 9. Funkcje użytkownika 334 9.1 Pasek menu 334 9.2 Wyświetlanie obrazu na żywo.... 335 9.3 Sterowanie audio/video 335 10. Konfiguracja 336 10.1 Konfiguracja lokalna.... 336 10.2 Konfiguracja podstawowa 338 10.3 Konfiguracja zaawansowana 338 10.3.1 System 338 10.3.1.1 Info o urządzeniu 339 10.3.1.2 Ustawienia czasu 340 10.3.1.3 Konserwacja 341 10.3.1.4 Czas letni 342 11.3.2 Sieć 343 10.3.2.1 TCP/IP 343 10.3.2.2 Port 345 10.3.2.3 DDNS 346 10.3.2.4 FTP 349 10.3.2.5 UPnP™ 350 11.3.3 Video / audio 351 10.3.3.1 Wideo 352 10.3.3.2 Audio 353 10.3.4 Obraz 354 10.3.4.1 Ustawienia wyświetlania 355 10.3.4.2 Ustawienia OSD.... 357 10.3.4.3 Tekst na obrazie 358 10.3.4.4 Tekst na obrazie 358 10.3.5 Bezpieczeństwo 359 10.3.5.1 Bezpieczeństwo 359 10.3.5.2 Autoryzacja RTSP 360 10.3.5.3 Filtr adresów IP 361 10.3.6 Zdarzenia 361 10.3.6.1 Detekcja ruchu 362 10.3.6.2 Sabotaż 364 10.3.6.3 Wejście alarmowe 366 10.3.6.4 Wyjście alarmowe 368 10.3.6.5 E-mail 370 10.3.6.6 Zrzut.... 372 11. Konserwacja i czyszczenie 373 11.1 Konserwacja 373 11.2 Czyszczenie....373 12. Utylizacja.... 373 13. Dane techniczne 374 14. Informacja licencyjna GPL 374

1. Użycie zgodne z przeznaczeniem

Kamera sieciowa WDR dzień/noc HD 1080p umożliwia skuteczne monitorowanie. Kamera ta, dzięki wydajnemu procesorowi sygnałów, idealnie nadaje się do zastosowania w warunkach silnego kontrastu (np. przedostawanie się silnych promieni słonecznych przez okno przy względnie ciemnym obszarze produktu na pierwszym planie). Ponadto, po uprzednim zamontowaniu w obudowie odpornej na działanie warunków atmosferycznych, może ona zostać używa do monitorowania terenu na zewnątrz. Przy czym (nieobjęty zakresem dostawy) obiektyw CS-mount może, dzięki odpowiedniemu wyborowi opcji, zostać dostosowany do odpowiedniego przypadku zastosowania.

2. Zakres dostawy

ABUS TVIP52502 - Zakres dostawy - 1ABUS TVIP52502 - Zakres dostawy - 2ABUS TVIP52502 - Zakres dostawy - 3ABUS TVIP52502 - Zakres dostawy - 4
Kamera sieciowa WDR dzień/noc HD 1080p (bez obiektywu)Zasilacz sieciowy1 m kabla sieciowegoCD-ROM
ABUS TVIP52502 - Zakres dostawy - 5ABUS TVIP52502 - Zakres dostawy - 6
QuickguideMateriały do mocowania

3. Cechy i funkcje

- Rozdzielczość HD 1080p: 1920 x 1080 @ 25 fps - Kamera do zastosowań w skrajnych warunkach oświetlenia konturowego - Funkcja przełączania dzień/noc z elektromechanicznym filtrem obrotowym IR (ICR) - Analogowe wyjście wideo do celów serwisowych • Power over Ethernet (PoE) • Kompatybilność z ONVIF

4. Opis urządzenia

Numer modelu TVP52502
Rozdzielczość 1920 x 1080 (1080p)
WDR √

5. Opis złącz

![](images/693ac17e9ceda5b0536272f1fed7330d48ac5cd1c801c23c5ed8cee9e382fa32.jpg)
NrOpis
1złącze sieciowe (RJ45)
2przycisk resetowania
3złącze masowe
4wyjście alarmowe (1A/1B) (maks. 5 V DC / 50 mA)
5wejście alarmowe (IN/G) (zworka pomiędzy „IN”a „G” powoduje wyzwolenie alarmu)
6RS-485 (nieużywane)
7analogowe wyjście wideo (do celów serwisowych)
8wyjście audio
9wejście audio (mikrofon / Line)
10złącze napięciowe 12 V DC (wtyczka okrągła 5,5 x 2,1 mm) ABUS TVIP52502 - Opis złącz - 1
11wskazanie stanu zasilania napięciowego
12złącze obiektywu

6. Pierwsze uruchomienie

Kamera sieciowa automatycznie wykrywa, czy konieczne jest bezpośrednie połączenie między PC i kamera. Nie jest do tego potrzebny kabel z przeplotem (Cross-Over).

Bezpośrednie podłączenie kamery sieciowej do komputera PC/laptopa

1. Upewnij się, czy do połączenia używasz kabla sieciowego typu Cat5. 2. Połącz kabel ze złączem Ethernet komputera PC/laptopa i kamery sieciowej. 3. Podłącz zasilanie napięciowe kamery sieciowej. 4. Skonfiguruj interfejs sieciowy komputera PC/laptopa na adres IP 192.168.0.2 a Default Gateway na 192.168.0.1. 5. Przejdź do punktu 8, aby zakończyć pierwsze konfigurowanie i nawiązać połączenie z kamerą sieciową. ![](images/14df9226efcc176a815ec10b344ce1cd9e7042194680f60bd2d14b31c3254b5d.jpg)
natural_image Diagram showing a laptop connected to a camera via a cable, no text or symbols present
① Kabel Ethernet Cat5

Podłączenie kamery sieciowej do rutera/przełącznika

1. Upewnij się, czy do połączenia używasz kabla sieciowego Cat5. 2. Połącz komputer PC/laptop z ruterem/przełącznikiem. 3. Połącz kamerę sieciową z ruterem/przełącznikiem. 4. Podłącz zasilanie napięciowe kamery sieciowej. 5. Jeżeli w sieci dostępny jest serwer nazw (DHCP), ustaw interfejs sieciowy komputera PC/laptopa na „Automatyczne pobieranie adresu IP”. 6. Jeżeli w sieci nie ma serwera nazw (DHCP), skonfiguruj interfejs sieciowy komputera PC/laptopa na adres 192.168.10.2 a Default Gateway na 192.168.0.1 7. Przejdź do punktu 8, aby zakończyć pierwsze konfigurowanie i nawiązać połączenie z kamerą sieciową. ![](images/b49f7785f94897b5ee09d0ae0a07de551a574fc8d9efc88750cce50f70d337c1.jpg)

7. Accessing the network camera for the first time

Do pierwszego dostępu do kamery sieciowej należy użyć Instalatora IP. Po uruchomieniu Asystent wyszukuje wszystkie podłączone kamery sieciowe ABUS i serwery wideo w sieci. Program ten jest zapisany na dołączonej płycie CD-ROM. Zainstaluj program na komputerze PC i wykonaj go. Jeżeli w twojej sieci jest serwer DHCP, adres IP zostanie automatycznie przydzielony dla komputera PC/laptopa a także dla kamery sieciowej. Jeżeli serwer DHCP nie jest dostępny, kamera sieciowa ustawia automatycznie następujący adres IP: 192.168.0.100. Aby możliwa była komunikacja z kamerą sieciową (adres IP komputera PC np. 192.168.0.2), Twój komputer musi znajdować się w tej samej podsieci IP. ![](images/dcc89012a9247db4ca41de6d656b26cebdf5c474e84a5bc776fa56af5602c297.jpg) ![](images/cf75ed94c1c803811892f72f2e5b5bcd2c23cc8eb0754f85b38662cdec9c0662.jpg) Standardowo kamera sieciowa jest ustawiona na „DHCP“. Jeżeli w Twojej sieci nie używasz serwera DHCP, radzimy po pierwszym dostępie do kamery sieciowej ręczne ustawienie adresu IP na stałą wartość.

8. Sprawdzanie hasła

Fabrycznie kamera sieciowa ma ustalone hasło administratora. Ze względu na bezpieczeństwo administrator powinien jednak jak najszybciej zdefiniować nowe hasło. Po zapisaniu hasła administratora kamera sieciowa pyta przed każdym dostępem o nazwę użytkownika i hasło. Fabryczne ustawienia konta administratora są następujące: nazwa użytkownika „admin” i hasło „12345”. Przy każdym dostępie do kamery sieciowej w przeglądarce wyświetlane jest okno autoryzacji a w tym oknie pytanie o nazwę użytkownika i hasło. Jeżeli indywidualne ustawienia konta administratora nie są dostępne, należy zwrócić się do działu wsparcia technicznego naszej firmy. Aby wprowadzić nazwę użytkownika i haśło, wykonaj następujące czynności. Otwórz Internet Explorer i wprowadź adres IP kamery (np. „http://192.168.0.14”). Otworzy się okno, w którym należy podać nazwę użytkownika i hasło. ![](images/bb7e382221e6da22441c887b8c9fcfcdb00aab09e37de8f04a88cdfed31d1f57.jpg) -> Jesteś teraz połączony z kamerą sieciową i widzisz strumień wideo,

9. Funkcje użytkownika

Otwórz stronę startową kamery sieciowej. Interfejs jest podzielony na następujące główne części. ![](images/8538d475bc8971bfc87e8d555390d5ac3d419afc185935644c59edaad8ab16ef.jpg)

9.1 Pasek menu

Wybierz odpowiednią zakładkę – „Live”, „Konfiguracja” lub Dziennik”.
Przycisk Opis
adminWyświetłanie załogowanego użytkownika
WylogujWylogowanie użytkownika
językWybór języka

9.2 Wyświetlanie obrazu na żywo

Podwójnym kliknięciem możesz przejść do widoku pełnoekranowego.
Przycisk Opis
ABUS TVIP52502 - Wyświetlanie obrazu na żywo - 1Aktywacja widoku 4:3
ABUS TVIP52502 - Wyświetlanie obrazu na żywo - 2Aktywacja widoku 16:9
ABUS TVIP52502 - Wyświetlanie obrazu na żywo - 3Wyświetlanie oryginalnej wielkości
ABUS TVIP52502 - Wyświetlanie obrazu na żywo - 4Automatyczne dostosowanie widoku do przeglądarki
ABUS TVIP52502 - Wyświetlanie obrazu na żywo - 5Wybór typu przesyłania strumieniowego dla podglądu na żywo
ABUS TVIP52502 - Wyświetlanie obrazu na żywo - 6Pokazywanie/ukrywanie sterowania kamerą

9.3 Sterowanie audio/wideo

PrzyciskOpis
ABUS TVIP52502 - Sterowanie audio/wideo - 1Dezaktywacja podglądu na żywo
ABUS TVIP52502 - Sterowanie audio/wideo - 2Aktywacja podglądu na żywo
ABUS TVIP52502 - Sterowanie audio/wideo - 3Aktywacja/dezaktywacja dźwięku, modyfikacja głośności
ABUS TVIP52502 - Sterowanie audio/wideo - 4Włączanie/wyłączanie mikrofonu
ABUS TVIP52502 - Sterowanie audio/wideo - 5Obraz natychmiastowy (zdjęcie migawkowe)
ABUS TVIP52502 - Sterowanie audio/wideo - 6Uruchamianie/zatrzymanie ręcznego zapisu
ABUS TVIP52502 - Sterowanie audio/wideo - 7Uruchamianie/zatrzymanie zoomu 3D

10. Konfiguracja

10.1 Konfiguracja lokalna

Za pomocą opcji menu „Konfiguracja lokalna” można dokonać ustawień obrazu na żywo, ścieżek do pliku zapisu oraz zdjęć migawkowych. ![](images/d1f499ebeaefbba484a73fb498992816952cd196b70ba2e66da054ebd1aed53a.jpg)

Parametry obrazu na żywo

W tym miejscu można zdefiniować typ protokołu oraz wydajność obrazu na żywo pochodzącego z kamery.

Protokół

TCP: Pełne przygotowanie danych przesyłania strumieniowego oraz wysoka jakość wideo; wpływ na transmisję w czasie rzeczywistym UDP: Transmisja audio i wideo w czasie rzeczywistym HTTP: Taka sama jakość jak w przypadku TC, jednakże w ramach ustawień sieciowych nie są konfigurowane specjalne porty.

Wydajność obrazu na żywo

W tym miejscu można dokonać ustawienia wydajności obrazu na żywo.

Ustawienia pliku z nagraniem

W tym miejscu można zdefiniować wielkość pliku dla nagrań, ścieżkę nagrania oraz ścieżkę do pobranych plików. Aby zastosować zmiany, kliknij „Zapisz”.

Rozmiar pliku z nagraniem

Można wybrać dla nagrań i pobranych obrazów wideo następujące wielkości: 256 MB, 512 MB i 1 GB.

Zapisz do

W tym miejscu można zdefiniować ścieżkę do pliku, który powinien zostać użyty do ręcznych nagrań. Jako standardowa ścieżka używana jest następująca ścieżka C:\\\\\Web\RecordFiles.

Zapisz pobrane pliki w

W tym miejscu można zdefiniować ścieżkę do pliku pobranych obrazów wideo. Standardowo zdefiniowana jest następująca ścieżka: C:\\\Web\DownloadFiles

Ustawienia obrazu i wideo

W tym miejscu można zdefiniować ścieżki do zapisu obrazów natychmiastowych, zrzutów podczas odtwarzania oraz przyciętych obrazów wideo.

Zapisz obraz z podglądu na żywo q

Wybierz ścieżkę do pliku dla obrazów natychmiastowych z podglądu na żywo. Standardowo zdefiniowana jest następująca ścieżka: C:\\\\\Web\CaptureFiles

Zapisz zrzuty z odtwarzania w

W tym miejscu można zdefiniować ścieżkę zapisu obrazów natychmiastowych z odtwarzania. Standardowo zdefiniowana jest następująca ścieżka: C:\Użytkownik\\Web\PlaybackPics

Zapisz nagrania w

W tym miejscu można zdefiniować ścieżkę zapisu przyciętych obrazów wideo. Standardowo zdefiniowana jest następująca ścieżka: C:\\\\\Web\PlaybackFiles

10.2 Konfiguracja podstawowa

Wszystkie ustawienia „Konfiguracji podstawowej” znajdują się również w ramach opcji menu „Konfiguracja zaawansowana”. W opisach „Konfiguracji zaawansowanej” zwrócić uwagę na kolumnę „Dostępność w”. ![](images/59cb8b6c238b460f9ae26b89ce804c752ec1bbe6a8883d8d75021da4ef8aa25d.jpg)

10.3 Konfiguracja zaawansowana

10.3.1 System

![](images/ad8963bb648a7415bca586af8f365c83251c639ba3f552917d93fa38b60800f4.jpg)
Opcja menuOpisDostępność w trybie
Informacja o urządzeniuWyświetlanie informacji o urządzeniuKonfiguracja podstawowa, konfiguracja zaawans.
Ustawienia czasuKonfiguracja wskazania czasu Konfiguracjapodstawowa, konfiguracja zaawans.
KonserwacjaKonfiguracja w zakresie konserwacji systemuKonfiguracja podstawowa, konfiguracja zaawans.
DST (Daylight Saving Time)Konfiguracja automatycznego przestawiania na czas letniKonfiguracja zaawans.

10.3.1.1 Info o urządzeniu

![](images/a652480b2ff12a4feecef7bac854ac7b2f137290306f86fcb0ebcd9e4255cd08.jpg)

Informacja podstawowa

Nazwa urządzenia

W tym miejscu możesz ustalić nazwę urządzenia dla kamery Speeddome. Aby ją zastosować, kliknij „Zapisz”.

Model:

Wyświetlanie numeru modelu

Numer seryjny:

Wyświetlanie numeru seryjnego

Wersja opr. układ.:

Wyświetlanie wersji oprogramowania układowego

Wersja kodera:

Wyświetlanie wersji kodera

Liczba kanałów:

Wyświetlanie liczby kanałów

Liczba wejść alarmowych:

Wyświetlanie liczby wejść alarmowych

Liczba wyjść alarmowych:

Wyświetlanie liczby wyjść alarmowych

10.3.1.2 Ustawienia czasu

![](images/51c961b52526d940723f4e84224e08b6e40e3b8ad626a3ddd0fde3184d5653b0.jpg)

Strefa czasowa

Wybór strefy czasowej (GMT)

Synchronizacja

NTP

Za pomocą protokołu Network Time (NTP) można zsynchronizować czas kamery Speeddome z serwerem czasu. Aby skorzystać z tej funkcji, należy aktywować NTP.

Adres serwera

Adres serwera IP serwera NTP.

Port NTP

Numer portu sieciowego usługi NTP (domyślnie: port 123)

Ręczna synchronizacja czasu

Czas w urządzeniu

Wyświetlanie czasu komputera

Ustaw czas

Wyświetlanie bieżącej godziny na podstawie ustawienia strefy czasowej. Aby przejąć czas komputera, kliknij opcję „Zsynchronizuj z czasem komputera”.
Potwierdź wprowadzone ustawienia, klikając „Zapisz”.
10.3.1.3 Konserwacja ![](images/f1d31b1ee5cfb0134e6b3f71356d1aef6c827d39aaf4c08896583ce5230f100a.jpg)

Uruchom pon.

Kliknij opcję „Uruchom pon., aby ponownie uruchomić urządzenie.

Fabryczne

Wznów.

Kliknięcie opcji „Wznów” umożliwia przywrócenie wszystkim parametrom w tym parametrom IP wartości standardowych.

Fabryczne

Wybór tej opcji pozwala na przywrócenie standardowych wartości parametrów.

Zaimportuj plik konfiguracji

Plik konfiguracji

W tym miejscu należy wybrać ścieżkę do pliku, aby wykonać import pliku konfiguracji.

Stan

Wyświetlanie stanu importu

Eksportuj plik konfiguracji

Aby wyeksportować plik konfiguracji, należy kliknąć opcję Eksportuj.

Zdalna aktualizacja

Opr. układowe

Aby zaktualizować Speeddome o nowe oprogramowanie układowe, należy wybrać ścieżkę.

Stan

Wyświetlanie stanu aktualizacji. ![](images/21d8c94fc4be0a2310587f01768df4f276f78cbf139f73aeb9e08f726967acbe.jpg) Potwierdź wprowadzone ustawienia, klikając „Zapisz”.

10.3.1.4 Czas letni

![](images/671334d989ece4644316b2838f960799101a49bffcace7c2f9a097c9193d84af.jpg)

Czas letni

Włącz czas letni

Wybierz „Czas letni”, aby automatycznie dostosowywać czas do czasu letniego.

Godzina początku

W tym miejscu można zdefiniować moment przestawienia na czas letni.

Godzina końca

W tym miejscu można zdefiniować moment przestawienia na czas zimowy. ![](images/de3a1d48118af1e2fad5d85802fdaed2def86e360db31debccfcee9c662ce25f.jpg) Potwierdź wprowadzone ustawienia, klikając „Zapisz”.

11.3.2 Sieć

![](images/d934688e8a527202b3f916d3abaab76d80aaf548bf50be31bc594ff272a5e786.jpg) Zapisz
Opcja menuOpisDostępność w trybie
TCP/IPUstawienia danych TCP/IPKonfiguracja podstawowa, konfiguracja zaawans.
PortUstawienia stosowanych portów Konfiguracjapodstawowa, konfiguracja zaawans.
DDNSUstawienia danych DDNSKonfiguracja zaawans.
FTPUstawienia danych FTP Konfiguracja zaawans.
UPnPTMUstawienia danych UPnP Konfiguracja zaawans.

10.3.2.1 TCP/IP

![](images/b4d51881d2b328e5513843eeb31d96e6a92818e1c2240a13138ea49a7c484528.jpg) Zapisz Aby móc obsługiwać kamerę Speeddome za pomocą sieci, należy poprawnie skonfigurować ustawienia TCP/IP.

Ustawienia karty sieciowej

Typ karty sieciowej

Wybierz ustawienie dla adaptera sieciowego. Można dokonać wyboru spośród następujących wartości 10M Half-dup; 10M Full-dup; 100M Half-dup; 100M Full-dup; 10M/100M/1000M Auto

DHCP

Jeśli serwer DHCP jest dostępny, kliknij DHCP, aby przejąć automatycznie adres IP i inne ustawienia sieciowe. Dane zostaną automatycznie skopiowane z serwera i nie można będzie ich zmienić. Jeśli natomiast serwer DHCP nie jest dostępny, wprowadź ręcznie poniższe dane.

Adres IPv4

Ustawienie adresu IP dla Speeddome

Maska podsieci IPv4

Ręczne ustawienie maski podsieci dla Speeddome

Brama domyślna IPv4

Ustawienie standardowego rutera dla Speeddome

Tryb IPv6

Ręcznie: Ręczna konfiguracja danych IPv6 DHCP: Dane połączenia IPv6 są udostępniane przez serwer DHCP (ruter). Route Advertisement: Dane połączenia IPv6 są udostępniane przez serwer DHCP (ruter) w powiązaniu z ISP (dostawcą usług internetowych).

Adres IPv6

Wyświetlanie adresu IPv6. W trybie IPv6 „Ręczny” możliwe jest skonfigurowanie adresu.

Maska podsieci IPv6

Wyświetlanie maski podsieci IPv6.

Brama domyślna IPv6

Wyświetlanie bramy domyślnej IPv6 (rutera domyślnego)

Adres MAC

W tym miejscu jest wyświetlany adres sprzętowy kamery, którego nie można zmienić.

MTU

Ustawienie jednostki transferu, wybierz wartość 500 – 9676. Standardowo ustawiona wartość to 1500.

Serwer DNS

Preferowany serwer DNS

W przypadku niektórych aplikacji wymagane są ustawienia serwera DNS (np. wysyłka e-maila). Wprowadź więc tutaj adres preferowanego serwera DNS.

Alternatywny serwer DNS

W przypadku, gdy preferowany serwer DNS nie będzie dostępny, użyty zostanie alternatywny serwer DNS. Zdefiniuj zatem adres alternatywnego serwera. ![](images/f57e841a9f943e6a6747d46a3e050789462b8c41ec2ef90817d2959eed7527b9.jpg) Potwierdź wprowadzone ustawienia, klikając „Zapisz”.

10.3.2.2 Port

![](images/9c078d31f7a208ec01be4efee2c8c2f40d22e6c0c61fc6354dd3810331c9b12f.jpg) Jeśli chcesz mieć możliwość dostępu do kamery Speeddome z zewnątrz, musisz skonfigurować poniższe porty.

Port HTTP

Domyślny port dla transmisji HTTP to 80. Alternatywnie port ten może mieć wartość w zakresie 1024\~65535. Jeżeli w tej samej podsieci znajduje się kilka kamer Speeddome, każda kamera powinna otrzymać własny, unikalny port HTTP.

Port RTSP

Domyślny port dla transmisji RTSP to 554. Alternatywnie port ten może mieć wartość w zakresie 1024\~65535. Jeżeli w tej samej podsieci znajduje się kilka kamer Speeddome, każda kamera powinna otrzymać własny, unikalny port RTSP.

Port HTTPS

Domyślny port dla transmisji HTTPS to 443.

Port SDK (port sterujący)

Domyślny port dla transmisji SDK to 8000. Port komunikacji dla danych wewnętrznych. Alternatywnie port ten może mieć wartość w zakresie 1025\~65535. Jeżeli w tej samej podsieci znajduje się wiele kamer IP, każda kamera powinna otrzymać własny, unikalny port SDK.
Potwierdź wprowadzone ustawienia, klikając „Zapisz”.

10.3.2.3 DDNS

![](images/3d642b51b4fb276fe21ab7de29f31ff755bf9f7a5a9ff643d53c217457e83c91.jpg)

DDNS

DynDNS lub DDNS (Dynamiczny System Zapisu Nazw Domen) to system, który potrafi uaktualniać zapisy nazw domen w czasie rzeczywistym. Kamera sieciowa jest wyposażona w zintegrowanego klienta DynDNS-Client, który może samodzielnie przeprowadzić uaktualnienie adresu IP z serwera DynDNS. Jeżeli kamera sieciowa jest usytuowana za ruterem, radzimy wykorzystać funkcję DynDNS rutera. Rysunek przedstawia poglądowo dostęp/aktualizację adresu IP w usłudze DynDNS. ![](images/4e2f64d89339e3e09f4602a750b79af4feaf3d36578ce9b61c68dc78c39d76b7.jpg)

Aktywuj DDNS

Funkcja ta umożliwia aktywację i dezaktywację funkcji DDNS.

Typ DDNS

Wybierz typy DDNS. Istnieje możliwość wyboru „DynDNS” i „ABUS DDNS”.

Adres serwera

Wybierz dostawcę usługi DDNS. Musisz dysponować zarejestrowanym dostępem do tego dostawcy usługi DDNS (np. www.dyndns.org). W przypadku wybrania typu DDNS „ABUS DDNS” automatycznie zostanie zdefiniowany adres serwera.

Domena

Wprowadź zarejestrowaną nazwę domeny (host-service) (np. mojaKameralP.dyndns.org).

Port

W tym miejscu zdefiniuj port dla przekierowania portów.

Nazwa użytkownika

Identyfikator użytkownika twojego konta DDNS

Hasło

Hasło twojego konta DDNS

Potwierdź

Konieczne jest potwierdzenie hasła.

Konfigurowanie konta DDNS

Konfigurowanie nowego konta w DynDNS.org ![](images/9b38a67bf44c225216bde7392ac83b2fec7c0b811d7d1a3845ec2d737365060a.jpg) Zapis informacji o koncie ![](images/f6b835e049f9eddfd300758ecdab5db4ad9bb5a318bf561608d51597776b34e8.jpg)

DynDNS.com

![](images/a98ff94a1857a1c10d8686ea604d9cae38fa124cd37314d937a534c6b7649dcf.jpg) Zanotuj swoje dane użytkownika i przenieś je do konfiguracji kamery sieciowej.

Dostęp do kamery sieciowej przez DDNS

Jeżeli kamera sieciowa znajduje się za ruterem, należy skonfigurować dostęp przez DynDNS w ruterze Na stronie domowej ABUS Security-Center www.abus-sc.com można znaleźć opis konfiguracji rutera DynDNS dla popularnych modeli ruterów. Poniższy rysunek przedstawia poglądowo dostęp do kamery sieciowej znajdującej się za ruterem przez DynDNS.org. ![](images/d75a28563b3f852cd4320a48b3b6757f9acf154bed802e515e1dd69a812ea0b8.jpg)
![](images/1c2e1e33d0fd3289d14100219b5dde4aeb555e635906bd7bcf74e5803b9217a6.jpg) Dostęp DynDNS przez ruter wymaga skonfigurowania w ruterze przekazywania wszystkich ważnych portów (co najmniej RTSP + HTTP).

ABUS DDNS

![](images/f3e7b4502ef1d989e300c439281ad19d71a402a4cdcfad41a51fbd34b2545dc2.jpg) 1. Aby móc skorzystać z funkcji ABUS DDNS, należy najpierw skonfigurować konto na serwerze www.abus-server.com, przestrzegając wskazówek podanych w odpowiedziach na często zadawane pytania (FAQ) na tej stronie WWW. 2. Zaznacz pole wyboru „Uaktywnij DDNS”, a następnie wybierz jako typ DDNS „ABUS DDNS” 3. Potwierdź wprowadzone dane za pomocą opcji „Zapisz”. Adres IP połączenia z Internetem będzie uaktualniany na serwerze co minutę.

10.3.2.4 FTP

![](images/8850ac46776342527e3d6a7babf1e94f9788890f1d610ce5f92eb42800d1bdd7.jpg) Żeby załadować zarejestrowane filmy wideo i obrazy na serwer FTP, należy dokonać poniższych ustawień:

Adres serwera

Wpisz tu adres IP serwera FTP.

Port

Wpisz tu numer portu serwera FTP. Domyślny port serwera FTP to 21.

Naz. už.

Nazwa użytkownika konta skonfigurowanego na serwerze FTP.

Hasło

Hasło konta skonfigurowanego na serwerze FTP.

Potwierdź

Wprowadź ponownie hasło.

Struktura katalogu

Wybierz tutaj miejsce zapisu załadowanych danych. Istnieją następujące możliwości wyboru: „Zapisz w katalogu podstawowym”, „Zapisz katalogu nadrzędnym”, „Zapisz w katalogu podrzędnym”.

Katalog nadrzędny

Ta opcja menu jest dostępna tylko wówczas, gdy w strukturze katalogu wybrano „Zapisz w katalogu nadrzędnym” lub „Zapisz w katalogu podrzędnym”. W tym miejscu można wybrać nazwę nadrzędnego katalogu. Pliki będą zapisywane w folderze serwera FTP. Istnieją następujące możliwości „Użyj nazwy urządzenia”, „Użyj numeru urządzenia”, „Użyj adresu IP”.

Katalog podrzędny

Wybierz tutaj nazwę katalogu podrzędnego. Folder zostanie utworzony w nadrzędnym katalogu. Istnieją następujące możliwości wyboru „Użyj nazwy kamery” lub „Użyj numeru kamery”.

Rodzaj wgrywania

Zaznacz opcję „Wyślij obraz”, aby załadować obrazy na serwer FTP.
Potwierdź wprowadzone ustawienia, klikając „Zapisz”.

10.3.2.5 UPnP ^TM

![](images/eeb39a6890fd35419b8b6bb58f0df9d3626e867b94105acbefaf5c7837a25d8d.jpg) Funkcja UPnP (Universal Plug and Play) umożliwia komfortowe sterowanie urządzeniami sieciowymi w sieci IP. Dzięki temu kamera sieciowa jest widoczna w środowisku sieciowym Windows jako urządzenie sieciowe.

Włącz UPnP

Włącz lub wyłącz funkcję UPnP

Nazwa

Wyświetlanie adresu MAC kamery

Mapowanie portów

Włącz mapowanie portów

Funkcja to umożliwia aktywację przekazywania portu Universal Plug and Play dla usług sieciowych. Jeżeli ruter obsługuje UPnP, opcja ta powoduje automatyczne włączenie przekazywania portu dla strumieni wideo po stronie rutera dla kamery sieciowej.

Typ mapowania portów

Określ w tym miejscu, czy przekazywanie portu ma odbywać się automatycznie czy ręcznie. Można wybrać opcję „Automatycznie” lub „Ręcznie”.

Nazwa protokołu:

HTTP

Domyślny port dla transmisji HTTP to 80. Alternatywnie port ten może mieć wartość w zakresie 1025\~65535. Jeżeli w tej samej podsieci znajduje się wiele kamer, każda kamera powinna otrzymać własny, unikalny port HTTP

RTSP

Domyślny port dla transmisji RTSP to 554. Alternatywnie port ten może mieć wartość w zakresie 1025\~65535. Jeżeli w tej samej podsieci znajduje się wiele kamer, każda kamera powinna otrzymać własny, unikalny port RTSP.

SDK (port sterujący)

Domyślny port dla transmisji SDK to 8000. Port komunikacji dla danych wewnętrznych. Alternatywnie port ten może mieć wartość w zakresie 1025\~65535. Jeżeli w tej samej podsieci znajduje się wiele kamer IP, każda kamera powinna otrzymać własny, unikalny port SDK.

Port zewnętrzny

Jeśli „Typ mapowania portu” zmieniono na Ręczny, port ten można zmienić jedynie ręcznie.

Stan

Określa, czy wprowadzony port zewnętrzny jest właściwy.

11.3.3 Video / audio

![](images/f3b326f1c75c0aa6e8f15344d3b4b584c2659a02ad6249b4a359a5e13abe63de.jpg)
Opcja menu OpisDostępność w trybie
WideoUstawienia wersji wideoKonfiguracja podstawowa, konfiguracja zaawans.
AudioUstawienia wersji audio Konfiguracjapodstawowa, konfiguracja zaawans.

10.3.3.1 Wideo

![](images/a0fd83b3c9860205cabd2c12f417b7e183b88a172ab914766c131e784c16d8b9.jpg)

Rodzaj strumienia

Wybierz rodzaj strumienia dla kamery Speeddome. Dla zapisu i podglądu na żywo z dobrą rozdzielczością wybierz „Strumień główny (normalny)”. Natomiast dla podglądu na żywo z ograniczoną rozdzielczością wybierz „Strumień podrzędny”.

Rodzaj wideo

Wybierz tutaj rodzaj strumienia „Wideo” lub „Wideo i audio”. ![](images/ff7c6517fc7ab9dd3f97c63ea67199b979f55d59ad86ca573a188ac2ca3b26df.jpg) Sygnał audio będzie zapisywany tylko w przypadku wybrania rodzaju strumienia „Wideo i Audio”.

Rozdzielczość

Ustaw w tym miejscu rozdzielczość obrazów wideo. W zależności od modelu kamery można wybrać 1280\*720P; 1280\*960; 1920\*1080P.

Rodzaj bitrate

Opcja ta umożliwia określenie przepływności strumienia wideo. Jakość wideo może być, w zależności od intensywności ruchu, wyższa albo niższa. Istnieje możliwość wyboru stałej lub zmiennej przepływności (bitrate).

Jakość wideo

Ta opcja jest dostępna do wyboru pod warunkiem wybrania zmiennej przepływności. Ustaw w tym miejscu jakość obrazu wideo. Jakość wideo, w zależności od intensywności ruchu, może być mniejsza lub większa. Istnieje możliwość wybrania jednej spośród sześciu następujących jakości: „Minimalna”, „Mniejsza”, „Mała”, „Średnia” „Wyższa” lub „Maksymalna”.

Liczba klatek

Określa częstotliwość odświeżania obrazu w obrazach na sekundę.

Maksymalny bitrate

Przepływność strumienia wideo jest ustawiana na określoną wartość; ustaw maksymalną przepływność w przedziale od 32 do 16384 Kbps. Wysoka wartość odpowiada wyższej jakości wideo, jednakże wymaga większej rozdzielczości.

Kodowanie obrazu

Wybierz standard kodowania obrazu, możesz wybrać H.264, MPEG-4 lub MJPEG.

Profil

Wybierz w tym miejscu profil. Możesz wybrać „Profil podstawowy”, „Profil główny” lub „Profil wysoki”.

Odstęp klatki I

W tym miejscu ustaw odstęp klatki I, wartość musi leżeć w zakresie od 1 do 400. ![](images/d33a19973dae37300e8b427a76b4cfcb731046da1e5f55ccdf2a8c06393b6bed.jpg) Potwierdź wprowadzone ustawienia, klikając „Zapisz”.

10.3.3.2 Audio

![](images/f969488cfb2bffa33f4d3444a88c3624f9d8dd39f486e292a5ca44a9778aa107.jpg)

Kodowanie audio

Wybierz w tym miejscu kodowanie dla transmisji audio. Możesz wybrać G.711ulaw; G.711alaw lub G.726.

Wejście audio

MicIn: Ustawienia wejścia audio znajdującego się z tyłu kamery są dostosowane do mikrofonu (niewzmocnione źródło). Lineln: Ustawienia wejścia audio znajdującego się z tyłu kamery są dostosowane do sygnału Line (aktywne wzmocnione źródło).

Głośność

Ustawienia głośności sygnału wejściowego.

Filtr Noise

Aktywacja lub dezaktywacja filtra szumów otoczenia ![](images/994fd99ea2a433307b6a649e1dc2d0aed43d4763dbaa9f82602277154b2070da.jpg) Potwierdź wprowadzone ustawienia, klikając „Zapisz”.

10.3.4 Obraz

![](images/99e77f445c00d472c3f490df9584b1a9d02f98bfa30b8b95d2082e7e6d620955.jpg)
Opcja menuOpisDostępność w trybie
Ustawienia wyświetlaniaUstawienia parametrów wyświetlaniaKonfiguracja podstawowa, Konfiguracja zaawans.
Ustawienia OSDUstawienia formatu daty i godziny Konfiguracja zaawans.
Tekst na obrazieDodawanie pół tekstowych Konfiguracja zaawans.
Maskowanie stref prywatnychDodawanie masek stref prywatnych Zaawans. konfiguracja

10.3.4.1 Ustawienia wyświetlania

![](images/3536d3a4c6adbaf88e7712e441abb54c189c0f222235982000c666583bc8d4c1.jpg) Za pomocą tej opcji menu można ustawić jakość obrazu kamery Speeddome, w tym jasność, nasycenie, kontrast itd. Aby przywrócić wartości standardowe, kliknij „Standard”. ![](images/567d729b3c8bde06f83a1ddd22b347026781049cbb3a47f1c1476cc2f5a107b8.jpg)

Pamiętaj:

Parametry definiowane w ramach ustawień wyświetlania mogą różnić się w zależności od modelu.

Jasność

Ustawienie jasności obrazu. Możliwe wartości w zakresie od 0 do 100.

Kontrast

Ustawienie kontrastu obrazu. Możliwe wartości w zakresie od 0 do 100.

Nasycenie

Ustawienie nasycenia obrazu. Możliwe wartości w zakresie od 0 do 100.

Ostrość

Ustawienie ostrości obrazu. Większa ostrość może powodować większe zakłócenia obrazu. Możliwe wartości w zakresie od 0 do 100.

Tryb ekspozycji

Automatyczna lub ręczne ustawianie parametrów ekspozycji.

Automatyczna

Kamera Speeddome ustawia ostrość automatycznie, w zależności od obiektów w scenie.

Ręczna

Ostrość obrazu kamery Speeddome należy ustawić ręcznie za pomocą przycisków zoomowania ![](images/41f8e95fa76814c299bc4146bb8663d8a5f0ef3ae14ae04e6a2aa14c59a477a1.jpg)

Czas ekspozycji

Ustawianie maks. czasu ekspozycji. To ustawienie jest zależne od trybu Iris.

Standard obrazu

Regulacja częstotliwości ekspozycji 50Hz: Stale ustawienie na częstotliwość sieciową 50 Hz 60Hz: Stale ustawienie na częstotliwość sieciową 60 Hz

Przejście dzień/noc

Przejście dzień/noc. Możliwe opcje to Automatyczne, Dzień i Noc.

Automatyczne

Kamera przełącza się automatycznie w zależności od panującego światła pomiędzy trybem dziennym a nocnym. Możliwa czułość: „Mała”, „Zwykła” und „Duża”. Tryb ekspozycji Migawka ![](images/8c8d50387df25271ebaf813436c1e515183e76ce77bbf5e3580ac0c395e62cb2.jpg)

Dzień

W tym trybie kamera dostarcza tylko obrazy kolorowe. ![](images/0f244bcf045c84d1ae746661711c29c7f2917e72a12db206438d93e34d761ffc.jpg)

Pamiętaj:

Używaj tego trybu tylko w przypadku niezmieniającego się światła.

Noc

W tym trybie kamera dostarcza tylko obrazy czarno-białe. ![](images/94febcf7338c6dce4feeb64583898dbe83a4ac1dbd5f402dd8a7b9a04c33b596.jpg)

Pamiętaj:

Używaj tego trybu tylko przy słabym świetle.

Czułość

Ustawienie progu automatycznego przełączania dzień/noc (Niski, Zwykły, Wysoki). Niska wartość oznacza słabsze natężenie oświetlenia do przełączania na tryb nocny.

Czas przełączania

Ustawienie czasu opóźnienia pomiędzy wykryciem konieczności przełączenia a działaniem.

Lustro

Gdy funkcja lustra jest aktywna, obraz odbija się w poziomie.

WDR

Za pomocą funkcji WDR kamera jest w stanie dostarczać przejrzyste obrazy również przy słabym świetle konturowym. Jeśli w obszarze obrazu znajdują się zarówno bardzo jasne jak i bardzo ciemne obszary, poziom jasności całego obrazu zostaje wyrównany, dzięki czemu powstaje wyraźny i bogaty w szczegóły obraz. Powyższe pole wyboru należy zaznaczyć, aby aktywować lub dezaktywować funkcję WDR. Natomiast w celu wzmocnienia funkcji WDR należy ustawić wyższy poziom Wide Dynamic Level. WDR Wide Dynamic Level ![](images/80ad14cbc267c80cc89c6b3cbbb425386f65c6122454db5328ddd844d09aad34.jpg)

Inicjalizacja obiektywu

Zaznacz to pole wyboru, aby uruchomić operację inicjalizacji obiektywu

Kompensacja bieli

W tym miejscu wybierz oświetlenie, w którym kamera zostanie zainstalowana. Dostępne są następujące opcje: „MWB”, „AWB1”, „AWB2”, „Zablokowane WB”, „Świetłówka”, „Żarówka”, „Światło ciepłe”, „Światło naturalne”.

MWB

Balans bieli można dostosować ręcznie przy zastosowaniu poniższych wartości. ![](images/1d0841838a36a5b94d8d72360ef7446446b253feb5cb3ab46286b5ac3e7ec579.jpg)

Zablokowane WB

Balans bieli jest przeprowadzany i zapisywany jednorazowo.

Inne

Dalsze opcje balansu bieli służą do dostosowania funkcji do światła otoczenia.

Cyfr. red. szumów

w tym miejscu istnieje możliwość aktywacji (tryb zwykły) lub dezaktywacji redukcji szumów.

Poziom redukcji szumów

W tym miejscu ustaw poziom redukcji szumów.

10.3.4.2 Ustawienia OSD

![](images/21f63a1572e52d65f52ef7a65dac136fd26a3b2bd1e102207c8e5fb0e6456e65.jpg) Za pomocą tej opcji menu możesz wybrać format daty i godziny pokazywanych na obrazie na żywo.

Wyświetl nazwę

Zaznacz to pole wyboru, jeśli chcesz, aby była wyświetlana nazwa kamery.

Wyświetl datę

Zaznacz to pole wyboru, jeśli chcesz, aby na obrazie kamery była wyświetlana data.

Wyświetl dni tygodnia

Zaznacz to pole wyboru, jeśli chcesz, aby był wyświetlany dzień tygodnia.

Nazwa kamery

Wpisz w tym miejscu nazwę kamery, która powinna być wyświetlana na obrazie.

Format czasu

Określ w tym miejscu, w jakim formacie powinna być wyświetlana godzina – 24- czy 12-godzinnym.

Format daty

Wybierz w tym miejscu format wyświetlania daty. (D = dzień, M = miesiąc, R = rok)

Tryb wyświetlania

W tym miejscu można wybrać tryb wyświetlania pokazywanych elementów. Dostępne są następujące opcje: „Przezroczysty i migający”, „Przezroczysty i niemigający”, „Nieprzezroczysty i migający” „Nieprzezroczysty i niemigający”. ![](images/599bdefde33a59cef1e5b1427c741ecdbbd42f6dcd01200e909d553376f2ebb9.jpg) Potwierdź wprowadzone ustawienia, klikając „Zapisz”.

10.3.4.3 Tekst na obrazie

Ustawienia wyświetlania Ustawienia OSD Tekst na obrazie ![](images/52ef55af5c49a2a7a51dd6053ada075968ae00a16b3025c7f69212b8f2b5a4a2.jpg)
natural_image Garden scene with blooming pink flowers, green shrubs, and a hedgehog (no visible text or symbols)
![](images/289ad5ace03f94cb86541d70887c0582fdb2d1c435249ae7c6c57d11a5d1aac1.jpg) Zapisz Istnieje możliwość pokazania na obrazie kamery maksymalnie czterech tekstów o maksymalnej długości wynoszącej 45 znaków. Aby wyświetlić tekst, zaznacz pole wyboru. Za pomocą przycisku myszy możesz przesuwać okno tekstowe. ![](images/69f2aa466c60d5b90e3a5540bd1f1aef52d6ec76f6e4ad0782036d4e4b4e3942.jpg) Potwierdź wprowadzone ustawienia, klikając „Zapisz”.

10.3.4.4 Tekst na obrazie

Strefa prywatności

Za pomocą stref prywatności pewne obszary widoku na żywo można zabezpieczyć przed ich rejestracją bądź oglądaniem na żywo. Możliwe jest zdefiniowanie na obrazie wideo maks. 4 prostokątnych stref prywatnych. Aby zdefiniować strefę prywatności, postępuj w następujący sposób: Zaznacz pole „Aktywuj strefę prywatną”. Aby dodać strefę prywatną, wybierz przycisk „Powierzchnia”. Teraz możesz zaznaczyć za pomocą myszy na obrazie kamery pożądany obszar. Po zaznaczeniu tego obszaru można zaznaczyć 3 kolejne powierzchnie. Przycisk „Usuń wszystkie” umożliwia usunięcie wszystkich zdefiniowanych stref prywatnych. ![](images/d363110107bc2001a36d1f04c430d8b73acca6cca29dc5dceff679576e3db186.jpg) Potwierdź wprowadzone ustawienia, klikając „Zapisz”.

10.3.5 Bezpieczeństwo

![](images/6e4a0d9d815351737b1b54a5ecca66e498e0fac4cb2ed5d81800ffd804cd2df4.jpg)
Opcja menuOpisDostępność w trybie
UżytkownikAdministracja użytkownikamiKonfiguracja podstawowa, Konfiguracja zaawans.
Autoryzacja RTSPUstawienia formatu daty i godziny Konfiguracja zaawans.
Filtr adresów IPFiltrowanie adresów IP w celu sterowania dostępem do kameryKonfiguracja zaawansowana

10.3.5.1 Bezpieczeństwo

![](images/010d2590ae9e0c26e67623449775901b6ae35396f3398acbc6cc5c6199febc66.jpg) Za pomocą tej opcji możesz dodawać, edytować i usuwać użytkowników. Aby dodać lub edytować użytkownika, kliknij „Dodaj” lub „Zmień”. Pojawi się nowe okno z danymi i uprawnieniami.

Naz. už.

Wprowadź w tym miejscu nazwę użytkownika. Jest ona niezbędna w celu uzyskania dostępu do kamery.

Level

Wybierz indywidualny typ użytkownika dla identyfikatora użytkownika. Można wybrać jeden z dwóch predefiniowanych poziomów: operator lub użytkownik. Jako operator masz do dyspozycji następujące funkcje zdalne: podgląd na żywo, sterowanie PTZ, rejestracja ręczna, odtwarzanie, dwukierunkowe audio, przeszukiwanie dziennika zdarzeń/odczyt stanu pracy. Jako użytkownik masz do dyspozycji następujące funkcje zdalne: odtwarzanie i przeszukiwanie dziennika zdarzeń/odczyt stanu pracy. Aby dodać dalsze funkcje, zaznacz odpowiednie pola wyboru.

Hasło

Wprowadź w tym miejscu hasło, które jest niezbędne w celu uzyskania dostępu do kamery.

Potwierdź

Potwierdź hasło poprzez jego ponowne wprowadzenie. ![](images/edb364d494479139304bbc953cd962491026ae525f6463c870a20ccb8ec1952d.jpg) Zastosuj wprowadzone ustawienia, klikając „OK”. Aby odrzucić dane, wybierz „Anuluj”.

10.3.5.2 Autoryzacja RTSP

![](images/a16109bc3da1bec952e3bd473bcad83afb86af91da7da7ca2699dbffb926a59e.jpg) Za pomocą tej funkcji można zabezpieczyć strumień wideo podglądu na żywo. Aby dezaktywować funkcję, wybierz „disable”. Aby ją aktywować, kliknij „basic”. ![](images/70e24c32c1d24f3018768ab1ec4cf106e777009e5bddadc8325205883c70d41b.jpg) Potwierdź wprowadzone ustawienia, klikając „Zapisz”.

10.3.5.3 Filtr adresów IP

Aktywacja filtra adresów IP

Zaznaczenie pola wyboru powoduje aktywację funkcji filtra.

Typ filtra adresów IP

Dozwolone: Poniżej zdefiniowane adresy IP są akceptowane w odniesieniu do dostępu do kamery. Zabronione: Zdefiniowane poniżej adresy IP są blokowane. Adres IP jest wprowadzany w formacie xxx.xxx.xxx.xxx.

10.3.6 Zdarzenia

![](images/a292044ad46d41c76f4e3504a405fe279cbd1919fc5c3571a03e4c1b8e4cd822.jpg)
Opcja menuOpisDostępność w trybie
Detekcja ruchuUstawienie detekcji ruchu Konfiguracja zaawans.
Alarm sabotażowyUstawienie alarmu sabotażowegoKonfiguracja
Wejście alarmoweUstawienie wejścia alarmowego Konfiguracja zaawans.
Wyjście alarmoweUstawienie wyjścia alarmowego Konfiguracja zaawans.
E-mailUstawienie wysyłki e-maila Konfiguracja zaawans.
ZrzutUstawienie czynności zrzutu Konfiguracja zaawans.

10.3.6.1 Detekcja ruchu

![](images/9c65f0c82feb697f66611cc005f421a85aa6ce50eac17767970b0305a86ebfc8.jpg)

Ustawienia obszarów

Detekcja jest aktywowana poprzez zaznaczenie pola wyboru „Włącz detekcję ruchu”. Zaznaczenie pola wyboru „Aktywuj dynamiczną analizę ruchów” powoduje zaznaczenie ruchów na obrazie podglądu oraz na obrazie na żywo (dynamiczne zaznaczanie w zależności od ruchu). Aby wybrać obszar, kliknij przycisk „Powierzchnia”. Standardowo jest wybrany cały obszar. Aby anulować to zaznaczenie, kliknij przycisk „Usuń wsz.” Teraz przeciągnij myszą przez żądany obszar. Następnie ustaw czułość, przeciągając kursor przez pasek wyboru. Aby przejąć obszar, kliknij przycisk „Zatrzymaj rysowanie”. Prawa strona: mała czułość Lewa strona: duża czułość

Czas aktywacji

Aby zdefiniować harmonogram dla rejestracji sterowanej ruchem, kliknij przycisk „Edytuj”. Pojawi się nowe okno, w którym należy określić, w które dni tygodnia i w jakich godzinach powinna odbywać się ta rejestracja. ![](images/667c691128a5e9288fdc9c1e68239a41812d02bed18a8065befbfb2510d54ac7.jpg) Wybierz teraz dzień tygodnia dla rejestracji sterowanej ruchem. Aby zdefiniować określone przedziały czasu, wprowadź czas rozpoczęcia i czas zakończenia. Aby ustawić całodobową detekcję ruchu, wybierz jako czas rozpoczęcia godzinę 00:00, a jako czas zakończenia – godzinę 24:00. Aby zastosować detekcję ruchu w odniesieniu do wszystkich dni tygodnia, kliknij pole wyboru „Wybrano wszystkie”. Aby skopiować detekcję ruchu do innych dni tygodnia, wybierz dzień tygodnia i kliknij „Kopiiuj”. Aby przejąć zmiany, wybierz „OK”, aby je odrzucić – „Anuluj”. Potwierdź wprowadzone ustawienia, klikając „Zapisz”.

Metoda powiązania

Określ w tym miejscu, jaka czynność powinna zostać wykonana w przypadku detekcji ruchu.

Powiązanie zwykle

Wysyłka e-maila: Zaznacz to pole wyboru, aby otrzymywać powiadomienie e-mailem. Zapis na FTP: Zaznacz to pole wyboru, aby rejestracja sterowana ruchem była zapisywana na serwerze FTP.

Inne powiązania

Istnieje możliwość włączenia w przypadku wykrycia ruchu wyjścia alarmowego. Aby włączyć wyjście alarmowe 1, należy wybrać „A->1”. ![](images/996d081282e715cfacf210a073dcb7080e48d92189bdedfe67e4237289e01337.jpg) Potwierdź wprowadzone ustawienia, klikając „Zapisz”.

10.3.6.2 Sabotaż

![](images/c4b5a52040472687c83740e837bde90cb0fc67ca5f208cca2ba012d92cf7b59d.jpg) Za pomocą tej opcji menu można skonfigurować kamerę Speeddome tak, aby w przypadku przesłonienia obiektywu był wyzwalany alarm sabotażowy.

Ustawienia obszarów

Alarm sabotażowy jest aktywowany poprzez zaznaczenie pola wyboru „Włącz sabotaż”. Aby wybrać obszar, kliknij przycisk „Powierzchnia”. Standardowo jest wybrany cały obszar. Aby anulować to zaznaczenie, kliknij przycisk „Usuń wsz.” Teraz przeciągnij myszą przez żądany obszar. Następnie ustaw czułość, przeciągając kursor przez pasek wyboru. Aby przejąć obszar, kliknij przycisk „Zatrzymaj rysowanie”. Prawa strona: mała czułość Lewa strona: duża czułość

Czas aktywacji

Aby zdefiniować harmonogram dla alarmu sabotażowego, kliknij przycisk „Edytuj”. Pojawi się nowe okno, w którym należy określić, w które dni tygodnia i w jakich godzinach powinien być aktywny alarm sabotażowy. ![](images/656f113ef690b1d15cb3284ad6d62637b8100f507962809ecc24de520e9d8a7e.jpg) Wybierz teraz dzień tygodnia dla alarmu sabotażowego. Aby zdefiniować określone przedziały czasu, wprowadź czas rozpoczęcia i czas zakończenia. Aby ustawić całodobowy alarm sabotażowy, wybierz jako czas rozpoczęcia godzinę 00:00, a jako czas zakończenia – godzinę 24:00. Aby zastosować alarm sabotażowy w odniesieniu do wszystkich dni tygodnia, kliknij pole wyboru „Wybrano wszystkie”. Aby skopiować alarm sabotażowy do innych dni tygodnia, wybierz dzień tygodnia i kliknij „Kopiuł”. Aby przejąć zmiany, wybierz „OK”, aby je odrzucić – „Anuluj”.

Metoda powiazania

Określ w tym miejscu, jaka czynność powinna zostać wykonana w przypadku alarmu sabotażowego.

Powiązanie zwykle

Wysyłka e-maila: Zaznacz to pole wyboru, aby otrzymywać powiadomienie e-mailem.

Inne powiązania

Istnieje możliwość włączenia w przypadku wykrycia sabotażu wyjścia alarmowego. Aby włączyć wyjście alarmowe 1, należy wybrać „A->1”. ![](images/41e63eec489ec077d960a54d8efbe6ad7555a58075bc0abe166c28a7b827890f.jpg) Potwierdź wprowadzone ustawienia, klikając „Zapisz”.

10.3.6.3 Wejście alarmowe

![](images/f6cb60b8a5eccf74956f1fe160bb3b13c08fd91adc5f7b49dc585baa1bb2bd9a.jpg) Za pomocą tej opcji menu możesz skonfigurować wejścia alarmowe kamery Speeddome.

Nr wejścia alarmowego

Wybierz wejście alarmowe, które chcesz skonfigurować.

Nazwa alarmu

W tym miejscu możesz ustalić nazwę dla wejścia alarmowego. Nie stosuj w nazwie numeru wejścia i znaków specjalnych.

Typ alarmu

Wybierz w tym miejscu typ alarmu. Istnieją następujące możliwości wyboru: „NO” (Normally open) lub „NC”(Normally closed).

Czas aktywacji

Aby zdefiniować harmonogram dla wejścia alarmowego, kliknij przycisk „Edytuj”. Pojawi się nowe okno, w którym należy określić, w które dni tygodnia i w jakich godzinach powinno być aktywne wejście alarmowe. ![](images/b49ef70c66a88bc42402ea8be37c91b4818dc1e1b18a0937f6ef531daa44b627.jpg) Wybierz teraz dzień tygodnia dla wejścia alarmowego. Aby zdefiniować określone przedziały czasu, wprowadź czas rozpoczęcia i czas zakończenia. Aby ustawić całodobowe monitorowanie, wybierz jako czas rozpoczęcia godzinę 00:00, a jako czas zakończenia – godzinę 24:00. Aby zastosować ustawienia w odniesieniu do wszystkich dni tygodnia, kliknij pole wyboru „Wybrano wszystkie”. Aby skopiować ustawienia do innych dni tygodnia, wybierz dzień tygodnia i kliknij „Kopiuj”. Aby przejąć zmiany, wybierz „OK”, aby je odrzucić – „Anuluj”.

Metoda powiązania

Określ w tym miejscu, jaka czynność powinna zostać wykonana w przypadku detekcji ruchu.

Powiązanie zwykle

Wysyłka e-maila: Zaznacz to pole wyboru, aby otrzymywać powiadomienie e-mailem. Zapis na FTP: Zaznacz to pole wyboru, aby zdarzenie alarmowe było zapisywane na serwerze FTP.

Inne powiązania

Istnieje możliwość włączenia w przypadku wykrycia alarmu wyjścia alarmowego. Aby włączyć wyjście alarmowe 1, należy wybrać „A->1”.

Kopia/alarm

Za pomocą tej funkcji ustawienia jednego wejścia alarmowego można skopiować na inne wejścia alarmowe. Aby zastosować ustawienia w odniesieniu do wszystkich wejść alarmowych, kliknij pole wyboru „Wybrano wszystkie”. Aby skopiować ustawienia na poszczególne wejścia alarmowe, wybierz wejście alarmowe i kliknij „Kopiuł”. ![](images/7cc250804f45d819ceaea33b35dac3aca607f43a2133761bc64cc43a97a15121.jpg) Potwierdź wprowadzone ustawienia, klikając „Zapisz”.

10.3.6.4 Wyjście alarmowe

![](images/19a8c9c75419d31143c0c985ae47ca42d8ec590ba3a2aec9c12157a95008cb96.jpg) Istnieje możliwość skonfigurowania obu wyjść alarmowych.

Nr wyjścia alarmowego

Wybierz wyjście alarmowe, które chcesz skonfigurować.

Nazwa alarmu

W tym miejscu możesz ustalić nazwę dla wyjścia alarmowego. Nie stosuj w nazwie numeru wyjścia i znaków specjalnych.

Czas aktywacji

Aby zdefiniować harmonogram dla wyjścia alarmowego, kliknij przycisk „Edytuj”. Pojawi się nowe okno, w którym należy określić, w które dni tygodnia i w jakich godzinach powinno być aktywne wyjście alarmowe. ![](images/b22bf393404685baf20ec51ab2e88de90c40e3e914e861cf54b9908b894b2b53.jpg) Wybierz teraz dzień tygodnia dla wyjścia alarmowego. Aby zdefiniować określone przedziały czasu, wprowadź czas rozpoczęcia i czas zakończenia. Aby ustawić całodobowe monitorowanie, wybierz jako czas rozpoczęcia godzinę 00:00, a jako czas zakończenia – godzinę 24:00. Aby zastosować ustawienia w odniesieniu do wszystkich dni tygodnia, kliknij pole wyboru „Wybrano wszystkie”. Aby skopiować ustawienia do innych dni tygodnia, wybierz dzień tygodnia i kliknij „Kopiuj”. Aby przejąć zmiany, wybierz „OK”, aby je odrzucić – „Anuluj”.

Kopia/alarm

Za pomocą tej funkcji ustawienia jednego wyjścia alarmowego można skopiować na inne wyjście alarmowe. Aby zastosować ustawienia w odniesieniu do obu wyjść alarmowych, kliknij pole wyboru „Wybrano wszystkie”. ![](images/a82891376ee4dc9ddbd02b57b5d4a9aa0bd26145dd846cfebf0fcb8dc269148c.jpg) Potwierdź wprowadzone ustawienia, klikając „Zapisz”.

10.3.6.5 E-mail

![](images/625ef1cb27aa74699e12eabbe3e1d36bdb014a9adfcfbefc8cf4e7d070451fd3.jpg) W tym miejscu istnieje możliwość dokonania ustawień wysyłki e-maila.

Nadawca

Nadawca

W tym miejscu wprowadź nazwę nadawcy.

Adres nadawcy

W tym miejscu wpisz adres e-mail nadawcy.

Serwer SMTP

Wpisz adres IP serwera SMTP lub nazwę hosta. (np. smtp.googlemail.com)

Port SMTP

Wprowadź port SMTP; standardowo skonfigurowany jest port 25.

Włącz SSL

Zaznacz funkcję SLL, jeśli wymaga tego serwer SMTP.

Interwal

Ustaw w tym miejscu przedział czasu pomiędzy czynnościami wysyłki e-maili z załącznikami zawierającymi obraz.

Załączony obraz

Włącz tę funkcję, jeśli w przypadku alarmu do e-maila powinien zostać dołączony załącznik.

Autoryzacja

Jeśli używany serwer pocztowy wymaga autoryzacji, aktywuj tę funkcję, aby zalogować się do niego za pomocą autoryzacji. Po dokonanej aktywacji można wprowadzić nazwę użytkownika i hasło.

Naz. už.

Wprowadź nazwę użytkownika przypisaną do konta e-mail. Jest to część adresu do znaku @.

Hasło

Wprowadź hasło przypisane do konta e-mail.

Potwierdź

Potwierdź hasło poprzez jego ponowne wprowadzenie.

Odbiorca

Odbiorca 1 / odbiorca2

Wpisz tu nazwę odbiorcy.

Adres odbiorcy 1 / adres odbiorcy 2

Wprowadź w tym miejscu adres e-mail osoby do powiadomienia. ![](images/f523f4f065a50da4a1d62e6712e41217a348ed074cc84d79ae3747748ba88d18.jpg) Potwierdź wprowadzone ustawienia, klikając „Zapisz”.

10.3.6.6 Zrzut

![](images/9f8053eca5aa9acac9d68ccbffda8bb513bad4ba1065d0e0f035be8b6f42e0a1.jpg) W tym miejscu możesz skonfigurować zrzuty wyzwalane czasem i zdarzeniem w celu zapisania ich na serwerze FTP.

Czasowe

Włącz zrzut obrazów wyzwalany czasem

Aktywuj tę funkcję, aby zapisywać obrazy w określonych przedziałach czasu.

Format

Domyślnie został skonfigurowany format obrazów JPEG.

Rozdzielczość

Ustaw w tym miejscu rozdzielczość obrazu.

Jakość

Określ w tym miejscu jakość zapisanych obrazów.

Interwal

Ustal w tym miejscu przedział czasu pomiędzy dwoma zapisanymi obrazami.

Wyzwalanie zdarzeniem

Włącz zrzut obrazów wyzwalany zdarzeniem

Aktywuj tę funkcję, aby zapisywać obrazy wyzwalane zdarzeniem.

Format

Domyślnie został skonfigurowany format obrazów JPEG.

Rozdzielczość

Ustaw w tym miejscu rozdzielczość obrazu.

Jakość

Wybierz w tym miejscu jakość zapisanych obrazów.

Interwal

Ustaw w tym miejscu przedział czasu pomiędzy dwoma zapisanymi obrazami.

11. Konserwacja i czyszczenie

11.1 Konserwacja

Sprawdzaj regularnie bezpieczeństwo techniczne produktu, np. czy obudowa nie jest uszkodzona. Jeżeli są powody do przypuszczenia, że bezpieczna eksploatacja jest niemożliwa, należy wycofać produkt z eksploatacji i zabezpieczyć przed przypadkowym uruchomieniem. Należy przyjąć, że bezpieczna eksploatacja nie jest możliwa, jeżeli: - urządzenie ma widoczne uszkodzenia, - urządzenie nie działa. ![](images/df362762f04e90da2f324a953ba9da8525e94628db9f2f92b0f832e7816369a5.jpg)

Pamiętaj:

Produkt nie wymaga od użytkownika żadnej konserwacji. We wnętrzu nie ma żadnych części przewidzianych do kontrolowania lub konserwacji przez użytkownika, dlatego nie należy go nigdy otwierać.

11.2 Czyszczenie

Czyść produkt czystą, suchą ściereczką. W razie większych zabrudzeń ściereczkę można zwilżyć letnią wodą. ![](images/c19c870ca01fac97c64f2c8e2eecdad71cab1d0d07ae6938897260a011a9bd15.jpg) Uważaj, aby do wnętrza urządzenia nie dostała się jakakolwiek ciecz. Nie używaj chemicznych środków czyszczących, ponieważ mogą one uszkodzić powierzchnię obudowy oraz ekranu (odbarwienia).

12. Utylizacja

![](images/f16163f1d52e59b696b574da652981dcc8a1e20bf61bd035d5fc4d8a3f8fad3b.jpg) Uwaga: Dyrektywa UE 2002/96/WE reguluje kwestię prawidłowego wycofania z użycia i utylizacji urządzeń elektronicznych oraz obchodzenia się z nimi. Ten symbol oznacza, że w związku ochroną środowiska urządzenie należy zutylizować po okresie jego żywotności zgodnie z obowiązującymi przepisami prawnymi, w separacji od odpadów z gospodarstw domowych oraz odpadów przemysłowych. Utylizacja może być przeprowadzona przez autoryzowane punkty zbiorcze w kraju użytkownika. Należy przestrzegać lokalnych przepisów w zakresie utylizacji materiałów. Dalsze informacje dotyczące wycofania z użytku (obejmujące również kraje spoza UE) można uzyskać od organów administracji lokalnej. Selektywna zbiórka i recykling umożliwiają oszczędność zasobów naturalnych, a sam recykling, o ile jest realizowany zgodnie z przepisami, zapewnia ochronę zdrowia i środowiska.

13. Dane techniczne

Numer modelu TVIP52502
Czujnik obrazowy Czujnik CMOS 1/3" Progressive Scan
Typ kamery Dzień/noc
Rozdzielczość1920 x 1080, 1280 x 960, 1280 x 720, 704 x 576, 352 x 288, 176 x 144
Elementy obrazowe (ogółem)1920 x 1080
Elementy obrazowe (efektywne)1920 x 1080
Przełączanie dzień/nocElektromechaniczny filtr IR-CUT
Minimalne oświetlenie (kolor)0,05 luksa
Kompresja obrazu H.264, MPEG-4, MJPEG
Częstotliwość odświeżania obrazuH.264: 25 fps @ 1920 x 1080
MPEG-4: 25 fps @ 1920 x 1080
MJPEG: 15 fps @ 1920 x 1080
Liczba równoległych strumieni2
Regulacja migawki elektronicznej1 ~ 1/100000 sek.
Kompensacja bieli Tak
Kompensacja oświetlenia konturowegoBLC, WDR
Redukcja szumów 3D DNR
Wykrywanie ruchu Tak
Nakładka obrazu Data, nazwakamery, strefa prywatna
Wejście alarmowe (NO/NC) 1
Wyjście alarmowe 1
Sygnalizacja alarmówE-mail/FTP/wyjście alarmowe
Obsługiwane przeglądarkiMozilla Firefox, Safari lub Internet Explorer 6.x i wyższa wersja
Obsługiwane oprogramowanieABUS VMS
Złącze siecioweRJ-45 Ethernet 10/100 Base-T
Protokoły siecioweIPv4/IPv6, HTTP, FTP, SMTP, UPnP, DNS, DDNS, NTP, RTSP ,RTP ,TCP ,UDP, DHCP, PPPoE
Power over EthernetIEEE803.af
Zasilanie napięciowe12 V DC
Zużycie prąduMaks. 500 mA
Temperatura pracy-10 °C – 50 °C
Wymiary (SxWxG)72 x 65 x 141 mm
CertyfikatyCE, RoHS, REACH

14. Informacja licencyjna GPL

Także w tym miejscu zwracamy uwagę, że sieciowa kamera do monitoringu TVIP52502 zawiera m.in. programy Open Source, licencjonowane wyłącznie na zasadach GNU General Public License (GPL). W celu zapewnienia wykorzystania programów zgodnie z GPL odsyłamy do warunków licencyjnych GPL.

TVIP52502

![](images/73c819780bd3e3326e5cc17ed46ce6512e38245d1967b66bffdfcdfce7fd1b64.jpg)
natural_image Exterior view of a black and silver Airbus AGI camera (no text or symbols visible on body)

Инструкция по эксплуатации

Версия 10/2013 CE Русский перевод оригинальной инструкции по эксплуатации на немецком языке. Сохраняйте для дальнейшего использования!

Введение

Уважаемые клиенты! Благодарим вас за приобретение данного изделия. Данное изделие соответствует требованиям действующих директив ЕС. Декларация о соответствии доступна по адресу: Компания ABUS Security-Center GmbH & Co. KG Linker Kreuthweg 5 86444 Affing GERMANY Чтобы сохранить устройство в данном состоянии и обеспечить его безопасную эксплуатацию, вы как пользователь обязаны соблюдать данную инструкцию! Перед вводом изделия в эксплуатацию ознакомьтесь с полной инструкцией и обратите внимание на указания по эксплуатации и технике безопасности! Все названия фирм и продуктов являются торговыми марками соответствующих владельцев. Все права защищены. Если у вас возникли вопросы, обратитесь к вашему специалисту по монтажу или дилеру по продажам. ![](images/349a1017722c748682c20f9875d4d2d6e9eeca59c677fb8b2949834c03a98e2f.jpg)

Исключение ответственности

Данная инструкция по эксплуатации была составлена самым тщательным образом. В том случае, если вы все же заметите упущения или неточности, сообщите нам о них в письменной форме по адресу, указанному на обратной стороне руководства. Компания ABUS Security-Center GmbH не несет ответственности за технические и типографские ошибки и оставляет за собой право в любой момент времени вносить изменения в изделие и инструкции по эксплуатации без предварительного уведомления. Компания ABUS Security-Center GmbH не несет ответственности за прямой и косвенный ущерб, возникший в связи с оснащением, качеством работы и применением данного изделия. Компания не предоставляет какой-либо гарантии на содержание данного документа.

Пояснения к символам

ABUS TVIP52502 - Пояснения к символам - 1Заключенный в треугольник символ молнии используется в том случае,существует непосредственная угроза для здоровья, например вследствие поражения электрическим током.
ABUS TVIP52502 - Пояснения к символам - 2Заключенный в треугольник восклицательный знак указывает на важные и необходимые для соблюдения указания в данной инструкции.
ABUS TVIP52502 - Пояснения к символам - 3Данный символ используется там, где даются особые рекомендации и указания по эксплуатации.

Важные указания по технике безопасности

ABUS TVIP52502 - Важные указания по технике безопасности - 1Гарантия не распространяется на случаи ущерба, вызванного несоблюдением данной инструкции по эксплуатации. Мы не несем ответственности за косвенные убытки!
[КСУ8]Мы не несем ответственности в случае материального ущерба и ущерба для людей, причиненного в результате применения изделия не по назначению или несоблюдения указаний по технике безопасности. В этих случаях все гарантийные требования теряют силу!
Уважаемые клиенты, данные указания по технике безопасности и предупреждения об опасности предназначены не только для защиты вашего здоровья, но и защиты устройства. Внимательно ознакомьтесь со следующими пунктами: - Внутри изделия нет частей, требующих технического обслуживания. Кроме того, в случае разборки изделия удостоверение о допуске к эксплуатации (СЕ) и гарантия теряют свою силу. - Падение уже с небольшой высоты может привести к повреждению изделия. - Устанавливайте изделие так, чтобы прямые солнечные лучи не могли попасть на датчик изображения. Соблюдайте указания по монтажу в соответствующей главе данной инструкции по эксплуатации. Во время эксплуатации избегайте следующих неблагоприятных условий окружающей среды: - Сырость или чрезмерная влажность воздуха • Экстремально низкие и высокие температуры • Прямое солнечное излучение - Пыль или воспламеняющиеся газы, пары или растворители - Сильные вибрации • Сильные магнитные поля, например вблизи машин и громкоговорителей - Запрещается устанавливать камеру на неустойчивых поверхностях. Общие указания по технике безопасности: - Не оставляйте упаковочный материал без внимания! Пластиковые пакеты и пленка, части упаковки из пенопласта и т. д. могут стать опасной игрушкой для детей. - Из соображений безопасности камеру видеонаблюдения нельзя давать детям, так как она содержит мелкие детали, которые дети могут проглотить. - Не вставляйте мелкие предметы внутрь устройства через отверстия. - Используйте исключительно дополнительное оборудование и комплектующие, указанные производителем. Не подключайте к устройству несовместимые продукты. - Соблюдайте указания по технике безопасности и инструкции по эксплуатации остальных подключенных устройств. - Перед применением проверьте устройство на повреждения. В случае их обнаружения не используйте устройство! - Соблюдайте пределы рабочего напряжения, указанные в технических данных. Высокое напряжение может привести к повреждению устройства и представляет угрозу для вашей безопасности (удар электрическим током).

Указания по технике безопасности

Электропитание: сетевой блок питания 100–240 В перем., 50/60 Гц/12 В пост. тока, 1 А (входит в объем поставки). Используйте для данного устройства только тот источник электропитания, напряжение которого соответствует указанному на заводской табличке. Если вы не знаете точных характеристик сети электропитания, обратитесь в организацию энергоснабжения. Перед проведением работ по техническому обслуживанию и установке отключите устройство от электросети.

1. Перегрузка

Старайтесь не допускать перегрузки штепсельных розеток, удлинительных кабелей и адаптеров, так как это может привести к пожару или удару током.

2. Очистка

Производите очистку устройства только влажной салфеткой без применения чистящих средств. При этом необходимо отключить устройство от сети.

Предупреждение

Перед первым вводом в эксплуатацию необходимо принять во внимание все указания по технике безопасности и эксплуатации! 1. Соблюдайте следующие указания во избежание повреждений сетевого кабеля и штепселя: - Не изменяйте конструкцию сетевого кабеля и штепселя и не производите с ними каких-либо манипуляций. - Не сгибайте и не перекручиваете сетевой кабель. - При отключении устройства от сети тяните за штекер, а не за провод сетевого кабеля. - Следите за тем, чтобы кабель находился как можно дальше от приборов отопления во избежание оплавления пластиковой оболочки кабеля. 2. Следуйте данным указаниям. Их несоблюдение может привести к поражению электрическим током: - Запрещается открывать корпус или сетевой блок питания. - Запрещается помещать металлические и огнеопасные объекты внутрь устройства. - Во избежание повреждений вследствие перенапряжения (например, при грозе) используйте электрический предохранитель. 3. Немедленно отключите неисправные устройства от сети электропитания и свяжитесь с вашим дилером. ![](images/3488476940ae4f6314eb8f1131d8a2599cfc743441ff1859c5d09a007a183cc7.jpg) При установке в имеющейся системе видеонаблюдения убедитесь в том, что все устройства отключены от сети высокого напряжения и цепи низкого напряжения. ![](images/5505192cd4bca7aece0650de15d2cceb7bf11cbc8edc1cb5530281e23c9c63fe.jpg) В случае сомнений не производите монтаж, установку и прокладку кабеля самостоятельно, а предоставьте это специалистам. Ненадлежащее и неквалифицированное выполнение работ по электромонтажу и установке приборов в домашних условиях представляет опасность не только для вас, но и для других лиц. Соединяйте кабелем установленные устройства так, чтобы сеть высокого напряжения и цепь низкого напряжения были проложены отдельно друг от друга, не пересекались и не могли пересечься в случае неисправности.

Распаковка

Во время распаковки обращайтесь с устройством с особой осторожностью. ![](images/8fba19e678c5f1f605a5a1e5b46a5d879c2db9b9ad8e8f838ce99436a6c8a395.jpg) При повреждении оригинальной упаковки необходимо вначале проверить устройство. В случае выявления повреждений устройства отошлите его вместе с упаковкой обратно и сообщите об этом в службу поставки.

Содержание

1. Применение по назначению....381 2. Объем поставки ....381 3. Свойства и функции....381 4. Описание устройства....381 5. Описание разъемов....382 6. Первый ввод в эксплуатацию 383 7. Первое подключение к сетевой камере 384 8. Запрос пароля....385 9. Пользовательские функции .... 386 10.1 Строка меню....386 10.2 Видео в реальном времени ....387 10.3 Управление видео и аудио....387 10. Конфигурация....388 11.1 Локальная конфигурация .... 388 11.2 Базовая конфигурация .... 390 11.3 Дальнейшая конфигурация....390 11.3.1 Система 390 11.3.1.1 Информация об устройстве 391 11.3.1.2 Настройки времени....392 11.3.1.3 Техническое обслуживание ....393 11.3.1.5 Летнее время .... 394 11.3.2 Сеть....395 11.3.2.1 TCP/IP 396 11.3.2.2 Порт 398 11.3.2.3 DDNS 399 11.3.2.4 FTP 402 11.3.2.5 UPnP™ 403 11.3.3 Видео/аудио ....404 11.3.3.1 Видео ....405 11.3.3.2 Аудио ....406 11.3.5 Изображение ....407 11.3.5.1 Настройки изображения ....408 11.3.5.2 Настройки экранной индикации....411 13.3.5.3 Наложение текста 412 13.3.5.4 Маскировка частных зон....413 11.3.6 Безопасность....413 11.3.6.1 Пользователь....414 11.3.6.2 Аутентификация RTSP 416 11.3.6.4 Фильтрация IP-адресов....416 11.3.7 События....417 11.3.7.1 Распознавание движения....418 11.3.7.2 Детектор саботажа 420 11.3.7.3 Вход аварийного сигнала....422 11.3.7.4 Выход аварийного сигнала ....424 11.3.7.5 Электронная почта ....426 11.3.7.6 Моментальный снимок....428 11. Протокол....429 12. Техническое обслуживание и очистка....429 13.1 Техническое обслуживание ....429 13.2 Очистка....429 13. Утилизация....430 14. Технические данные....430

1. Применение по назначению

Сетевая камера HD 1080р дневного и ночного наблюдения с расширенным динамическим диапазоном (WDR) обеспечивает качественное видеонаблюдение. Благодаря мощному процессору обработки сигналов эта камера идеально подходит для применения в условиях с очень высокой контрастностью (например, когда из окна падает яркий свет, однако область на переднем плане относительно темная). При использовании специального кожуха для защиты от атмосферных воздействий камеру можно применять и для наружного видеонаблюдения. При этом для каждого отдельного случая можно выбрать подходящий объектив с резьбой CS-mount.

2. Объем поставки

ABUS TVIP52502 - Объем поставки - 1ABUS TVIP52502 - Объем поставки - 2ABUS TVIP52502 - Объем поставки - 3ABUS TVIP52502 - Объем поставки - 4
Сетевая камера дневного и ночного наблюдения с расширенным динамическим диапазоном (WDR) HD 1080p (без объектива)Блок питанияСетевой кабель длиной 1 мКомпакт-диск
ABUS TVIP52502 - Объем поставки - 5[с2сс]
Краткая инструкцияМатериал для крепления

3. Свойства и функции

• Разрешение HD 1080р: 1920 x 1080 @ 25 кадров/с - Камера для работы в условиях съемки против яркого света - Переключение между дневным и ночным режимом за счет электромеханического фильтра, отсекающего ИК-излучение • Аналоговый видеовыход для сервисного обслуживания • Технология питания Power over Ethernet (PoE) • Совместимость с интерфейсом ONVIF

4. Описание устройства

Номер моделиTVIP52502
Разрешение 1920 × 1080 (1080p)
WDR √

5. Описание разъемов

![](images/f2a27f97408fc12fce54ac0f90a8cef108c85cdaaf6ae3f132df00e343cb2780.jpg) ![](images/61c6c6d8b1db178b57d8476587c923cbc59ca8a35fca504a8606a5babff5f549.jpg)
NoОписание
1Сетевое подключение (RJ45)
2Кнопка перезагрузки
3Заземление
4Выход аварийного сигнала (1A/1B) (макс. 5 В пост. тока/50 мА)
5Вход аварийного сигнала (IN/G) (перемычка между клеммами IN и G приводит к срабатыванию аварийного сигнала)
6RS-485 (не используется)
7Аналоговый видеовыход (для сервисного обслуживания)
8Аудиовыход
9Аудиовход (микрофонный/линейный)
10Подключение питания 12 В пост. тока (круглый штекер 5,5 x 2,1 мм)[IMAGE]
11Индикатор статуса питания
12Подключение объектива

6. Первый ввод в эксплуатацию

Сетевая камера автоматически распознает установку прямого соединения между компьютером и камерой. Нет необходимости в использовании сетевого кроссоверного кабеля. Для прямого подключения и первого ввода в эксплуатацию можно использовать поставляемый в комплекте соединительный кабель.

Прямое подключение сетевой камеры к компьютеру или ноутбуку

1. Используйте только сетевые кабели категории 5. 2. Подсоедините кабель к Ethernet-разъему компьютера или ноутбука и сетевой камеры. 3. Подключите питание сетевой камеры. 4. Настройте сетевой интерфейс компьютера или ноутбука следующим образом: IP-адрес 192.168.0.2 и основной шлюз 192.168.0.1 5. Чтобы завершить предварительную настройку и установить связь с сетевой камерой, перейдите к пункту 8. ![](images/7e250ca0eff8a2c1af279402698022ac855efe38ab7cd2965e2c74ccc7c1a0f7.jpg)
natural_image Illustration of a laptop connected to a camera module (no text or symbols)
① Кабель Ethernet категории 5

Подключение сетевой камеры к маршрутизатору или сетевому переключателю

1. Для создания сети используйте только сетевые кабели категории 5. 2. Соедините компьютер или ноутбук с маршрутизатором или сетевым переключателем. 3. Соедините сетевую камеру с маршрутизатором или сетевым переключателем. 4. Подключите питание сетевой камеры. 5. Если в вашей сети доступен DHCP-сервер, активируйте в сетевом интерфейсе вашего компьютера или ноутбука опцию «Получить IP-адрес автоматически». 6. Если DHCP-сервер недоступен, используйте для компьютера или ноутбука следующие значения: IP-адрес 192.168.0.2, основной шлюз 192.168.0.1. 7. Чтобы завершить предварительную настройку и установить связь с сетевой камерой, перейдите к пункту 8. ![](images/d4de46533cba823aee5904da40489e6dc0b4c84318891466481182c5c00e01a8.jpg)

7. Первое подключение к сетевой камере

Первое подключение к сетевой камере происходит с помощью установочной программы ABUS IP Installer. После запуска мастер обнаружит все подключенные к вашей сети сетевые камеры ABUS и серверы видео. Программа находится на прилагаемом компакт-диске. Установите программу на компьютер и запустите ее. Если в вашей сети есть DHCP-сервер, то IP-адрес автоматически присваивается как вашему компьютеру или ноутбуку, так и сетевой камере. Если DHCP-сервер отсутствует, то сетевая камера автоматически использует следующий IP-адрес: 192.168.0.100. Для установки связи с сетевой камерой на компьютере должна использоваться та же IP-подсеть (IP-адрес компьютера, например, 192.168.0.2). ![](images/8104a62437d98682e8c8bd87649d52d6d2e69281e0b2289b5b771809745f004e.jpg) ![](images/63b227bd993114ac42eab63cb2e6653a6bb68f8a9d2c5fd90e314d41e4a15353.jpg) По умолчанию настройки сетевой камеры установлены на использование сервера DHCP. Если в вашей сети отсутствует сервер DHCP, рекомендуется после первого подключения к камере вручную ввести постоянный IP-адрес.

8. Запрос пароля

Согласно заводским настройкам, на сетевой камере установлен пароль администратора. Однако в целях безопасности администратор должен незамедлительно установить новый пароль. После сохранения пароля администратора при каждом подключении к сетевой камере система запрашивает имя пользователя и пароль. По заводской установке учетная запись администратора выглядит следующим образом: имя пользователя admin, пароль 12345. При каждом подключении к сетевой камере в браузере появляется окно авторизации с запросом имени пользователя и пароля. Если индивидуальные настройки учетной записи администратора недоступны, обратитесь в нашу службу технической поддержки. Чтобы задать имя пользователя и пароль, действуйте следующим образом: Откройте браузер Internet Explorer и введите IP-адрес камеры (например, http://192.168.0.100). Появится запрос на авторизацию: ![](images/d5f1b594a8db74b880fdb34b6a6d28d05b1a2273ded4ec16fef8b0897a86eac7.jpg) -> Теперь связь с сетевой камерой установлена, и потоковое видео уже передается.

9. Пользовательские функции

Откройте стартовую страницу сетевой камеры. Интерфейс разделен на следующие области: ![](images/f0c439eaf57adbed83e99dd2d89a249574375a244f7e0fdcd86c670547a8b5c9.jpg)

10.1 Строка меню

Щелкнув по соответствующей вкладке, выберите пункт «Просмотр в реальном времени», «Конфигурация» или «Протокол».
Кнопка Описание
adminОтображение вошедшего в систему пользователя
AbmeldenВыход пользователя из системы
SpracheВыбор предпочтительного языка

10.2 Видео в реальном времени

Переход в полноэкранный режим осуществляется с помощью двойного щелчка.
Кнопка Описание
ABUS TVIP52502 - Видео в реальном времени - 1Переход к формату 4:3
ABUS TVIP52502 - Видео в реальном времени - 2Переход к формату 16:9
ABUS TVIP52502 - Видео в реальном времени - 3Просмотр в оригинальном размере
[HBZY]Автоматическая настройка изображения для отображения в браузере
[BG3Y]Выбор типа потока для просмотра в реальном времени

10.3 Управление видео и аудио

КнопкаОписание
ABUS TVIP52502 - Управление видео и аудио - 1Отключение режима просмотра в реальном времени
ABUS TVIP52502 - Управление видео и аудио - 2Включение режима просмотра в реальном времени
ABUS TVIP52502 - Управление видео и аудио - 3Включение/выключение звука, регулировка громкости
ABUS TVIP52502 - Управление видео и аудио - 4Включение/выключение микрофона
ABUS TVIP52502 - Управление видео и аудио - 5Захват видео (моментальный снимок)
ABUS TVIP52502 - Управление видео и аудио - 6Начало/завершение записи в ручном режиме

10. Конфигурация

11.1 Локальная конфигурация

В меню «Локальная конфигурация» можно регулировать настройки просмотра в реальном времени, а также путь для сохранения записей и моментальных снимков. ![](images/2d67b11abe94dbe734db3af2ba43d2466e974cb093ae1f9287ad164d802408b0.jpg)

Параметры просмотра в реальном времени

В данном меню можно выбрать тип протокола и настроить характеристики съемки видео в реальном времени.

Протокол

TCP: Полноценная передача потокового видео высокого качества, что, однако, влияет на скорость передачи в режиме реального времени. UDP: Передача аудио и видео в реальном времени. HTTP: Качество видео соответствует протоколу TCP, однако некоторые порты при данной настройке сети не конфигурируются.

Характеристики видео в реальном времени

В данном меню можно настроить характеристики камеры для просмотра видео в реальном времени.

Настройки записи данных

В данном меню можно задать размер файла записи, настроить путь для сохранения записанных данных и путь доступа для загруженных данных. Для применения изменений нажмите кнопку «Сохранить».

Размер файла записи

Для сохранения записанных и загруженных видео вы можете выбрать объем 256 Мб, 512 Мб или 1 Гб.

Сохранить как

В данном меню можно настроить путь для сохранения записей в ручном режиме. По умолчанию используется следующий путь: C:\\<Пользователь>\\<Имя компьютера>\Web\RecordFiles.

Сохранить загрузки как

В данном меню можно настроить путь для сохранения загруженных видео. По умолчанию используется следующий путь: C:\<Пользователь>\<Имя компьютера>\Web\DownloadFiles

Настройки изображения и обрезка

В данном меню можно задать пути для сохранения моментальных снимков и захватов видео, сделанных во время воспроизведения и обрезки.

Сохранить моментальный снимок в реальном времени как

Выберите путь для сохранения моментальных снимков при просмотре в реальном времени. По умолчанию используется следующий путь: C:\\<Пользователь>\\<Имя компьютера>\Web\CaptureFiles

Сохранить моментальный снимок при воспроизведении

В данном меню можно задать путь для сохранения моментальных снимков, сделанных во время воспроизведения. По умолчанию используется следующий путь: C:\\<Пользователь>\\<Имя компьютера>\Web\PlaybackPics

Сохранить обрезанное видео как

В данном меню можно задать путь для сохранения обрезанных видео. По умолчанию используется следующий путь: C:\\<Пользователь>\\<Имя компьютера>\Web\PlaybackFiles

11.2 Базовая конфигурация

Все настройки меню «Базовая конфигурация» также можно найти в пункте меню «Дальнейшая конфигурация». Обратите внимание на колонку «Доступно в режиме» в описании меню «Дальнейшая конфигурация». ![](images/2405b8136038b405cb24aad17cade629ed95add3e4852d9e38196ea5a97cc5a0.jpg)

11.3 Дальнейшая конфигурация

11.3.1 Система

![](images/8130c8c1429dcc6467d948f32ef67fbcbb488342ffa2959fe947951fa0c23ed7.jpg)
Пункт менюОписаниеДоступно в режиме
Информация об устройствеОтображение информации об устройствеБазовая конфигурация Дальнейшая конфигурация
Настройки времениНастройка ввода времениБазовая конфигурацияДальнейшая конфигурация
Техническое обслуживаниеНастройки технического обслуживания системыБазовая конфигурация Дальнейшая конфигурация
Летнее время времяНастройка автоматического перехода на летнее времяДальнейшая конфигурация

11.3.1.1 Информация об устройстве

![](images/003f4f364d1e83ec1cc41cce1f6466cbc371cbbb8cfa51c3eb5e6951a63ce0be.jpg)

Основная информация

Наименование устройства

В данном меню можно присвоить имя камере Speeddome. Чтобы применить изменение имени, нажмите кнопку «Сохранить».

Модель

Отображение номера модели

Серийный номер

Отображение серийного номера

Версия микропрограммного обеспечения

Отображение версии микропрограммного обеспечения

Версия кодировки

Отображение версии кодировки

Счетчик каналов

Отображение количества каналов

Счетчик входов аварийного сигнала

Индикация количества входов аварийного сигнала

Счетчик выходов аварийного сигнала

Индикация количества выходов аварийного сигнала

11.3.1.2 Настройки времени

![](images/846d5e0e74c094835397a69b3cea8cc857d14f167dda4495d4b2921f7cfdf3f4.jpg)

Часовой пояс

Выбор часового пояса (GMT)

SetTime (установка времени)

NTP

С помощью протокола сетевого времени NTP можно синхронизировать время, отображаемое на камере Speeddome, с сервером единого времени. Чтобы воспользоваться данной функцией, установите флажок «NTP».

Адрес сервера

IP-адрес сервера NTP

Порт NTP

Номер порта NTP в сети (по умолчанию порт 123)

Ручная синхронизация времени

Время на устройстве

Индикация времени на компьютере

Настройка времени

Отображение текущего времени с помощью настройки часовых поясов. Нажмите кнопку «Синхронизировать с временем ПК», чтобы использовать время, установленное на компьютере.
Для подтверждения настроек нажмите кнопку «Сохранить».
11.3.1.3 Техническое обслуживание ![](images/2b9faadb4136bc19ea65fb18f2557fabb0bf14d8680c4b67d2438edb48c53bd3.jpg)

Перезагрузка

Для перезагрузки устройства нажмите кнопку «Перезагрузка».

Восстановить значения по умолчанию

Нажмите кнопку «Восстановить значения по умолчанию», чтобы восстановить все настройки по умолчанию, включая настройки параметров IP-адреса.

Восстановить значения по умолчанию

Выберите данный пункт, чтобы восстановить все настройки по умолчанию.

Импорт файла конфигурации

Файл конфигурации

Выберите путь для импорта файла конфигурации.

Статус

Индикация статуса импорта

Экспорт файла конфигурации

Для экспорта файла конфигурации нажмите кнопку «Экспортировать».

Удаленное обновление

Микропрограммное обеспечение

Выберите путь для установки обновленного микропрограммного обеспечения на камеру Speeddome.

Статус

Индикация статуса обновления ![](images/ea09a6d5802c8c7fa92cbd23c9b4f7806dce422f678c23354eb3b3a5c931e6a3.jpg) Для подтверждения настроек нажмите кнопку «Сохранить».

11.3.1.5 Летнее время

![](images/d9340e179eac6a6c96ee3d5082feca07ff234550bf4e4eb0b77e2b13567e945d.jpg)

Летнее время

Активировать летнее время

Для автоматического перехода системы на летнее время установите флажок «DST».

Время начала

Задайте время перехода на летнее время.

Время окончания

Задайте время перехода на зимнее время. ![](images/752b27e394e8ba3b4ce248821a5ee906f82f374e30cb5d5e72fbadf76037e7e6.jpg) Для подтверждения настроек нажмите кнопку «Сохранить».

11.3.2 Сеть

![](images/d74c42d70a18470d7514cbe6181ad55fe84dadecc68a2c3891f92448f95830c1.jpg)
Пункт меню ОписаниеДоступно в режиме
TCP/IPНастройки параметров TCP/IPБазовая конфигурация Дальнейшая конфигурация
ПортНастройки используемых портовБазовая конфигурация Дальнейшая конфигурация
DDNSНастройки параметров DDNSДальнейшая конфигурация
FTPНастройки параметров FTPДальнейшая конфигурация
UPnP ^TM Настройки параметров UPnPДальнейшая конфигурация

11.3.2.1 TCP/IP

![](images/771e65f1fd2423587fdf76d51a38f7ce2b4dbd9e19cd32bb323ab685c48e8b79.jpg) Для использования камеры Speeddome в сети необходимо корректно настроить параметры TCP/IP.

Настройка сетевого адаптера

Тип сетевого адаптера Выберите настройку для вашего сетевого адаптера. Вы можете выбрать одно из следующих значений: 10 Мбит/с полудуплекс, 10 Мбит/с дуплекс, 100 Мбит/с полудуплекс, 100 Мбит/с дуплекс, 10/100/1000 Мбит/с автосогласование.

DHCP

При наличии DHCP-сервера выберите пункт DHCP, чтобы автоматически применить IP-адрес и дальнейшие настройки сети. Данные поступят с сервера автоматически, а впоследствии их можно изменить вручную. Если DHCP-сервер отсутствует, внесите следующие данные вручную.

IPv4-адрес

Настройка IP-адреса для камеры Speeddome

Маска подсети IPv4

Ручная настройка маски подсети для камеры Speeddome

Шлюз IPv4 по умолчанию

Настройка маршрутизатора по умолчанию для камеры Speeddome

Режим IPv6

Ручной: настройка параметров IPv6 вручную DHCP: настройки подключения по протоколу IPv6 автоматически передаются с сервера DHCP. Объявление маршрута: настройки подключения по протоколу IPv6 создаются сервером DHCP (маршрутизатором) и поставщиком услуг Интернета.

IPv6-адрес

Отображение IPv6-адреса. Адрес можно изменить в ручном режиме IPv6.

Маска подсети IPv6

Отображение маски подсети IPv6

Шлюз IPv6 по умолчанию

Отображение шлюза IPv6 по умолчанию (маршрутизатор по умолчанию)

MAC-адрес

В данном меню отображается физический IPv4-адрес камеры, который не изменяется.

MTU

Для настройки размера максимально возможного модуля данных, который можно передать через данную физическую среду, выберите значение в интервале 500–9676. По умолчанию установлено значение 1500.

DNS-сервер

Приоритетный DNS-сервер

Для использования некоторых функций необходимы настройки DNS-сервера (например, отправка электронной почты). Введите в данном поле адрес приоритетного DNS-сервера.

Альтернативный DNS-сервер

Если приоритетный DNS-сервер недоступен, используется данный альтернативный DNS-сервер. Введите в данном поле адрес альтернативного DNS-сервера.
Для подтверждения настроек нажмите кнопку «Сохранить».

11.3.2.2 Порт

![](images/1f4e756ef46af128e04b96bbbd8c158a4c24e4fb7401310676a5a4ababa9f55e.jpg) Для обеспечения внешнего доступа к камере Speeddome необходимо настроить следующие порты.

Порт HTTP

По умолчанию для передачи данных по протоколу HTTP используется порт 80. Кроме того, можно выбрать альтернативный порт в диапазоне 1024–65535. Если в одной маске подсети находятся несколько камер Speeddome, то для каждой камеры должен быть настроен собственный уникальный порт HTTP.

Порт RTSP

По умолчанию для передачи данных по протоколу RTSP используется порт 554. Кроме того, можно выбрать альтернативный порт в диапазоне 1024–65535. Если в одной маске подсети находятся несколько камер Speeddome, то для каждой камеры должен быть настроен собственный уникальный порт RTSP.

Порт HTTPS

По умолчанию для передачи данных по протоколу HTTPS используется порт 443.

Порт SDK (порт управления)

По умолчанию для передачи данных по протоколу SDK используется порт 8000. Это порт связи для передачи внутренних данных. Кроме того, можно выбрать альтернативный порт в диапазоне 1025–65535. Если в одной маске подсети находятся несколько IP-камер, то для каждой камеры должен быть настроен собственный уникальный порт SDK.
Для подтверждения настроек нажмите кнопку «Сохранить».

11.3.2.3 DDNS

![](images/0951aeb2846b15dbc340ecfabe6e506626a35b77dd64a9ce719699d1d61937a4.jpg)

DDNS

Динамический DNS, или DDNS (динамическая система доменных имен), — это система, позволяющая обновлять доменные имена в реальном времени. Сетевая камера оснащена встроенным клиентом DynDNS, который позволяет автоматически обновлять IP-адрес у провайдера услуги DynDNS. Если сетевая камера использует маршрутизатор, рекомендуется использовать функцию DynDNS маршрутизатора. На рисунке показана схема доступа и обновления IP-адреса при использовании службы DynDNS. ![](images/9469483d40404a6778b55d023164b708bdc5711ea7720b7cf4eba9983a4b659e.jpg)

Активация DDNS

Включение или отключение функции DDNS

Тип DDNS

Выберите тип DDNS. Вы можете выбрать «DynDNS» или «ABUS DDNS».

Адрес сервера

Выберите поставщика услуги DDNS. Вы должны быть зарегистрированным пользователем данного поставщика услуги DDNS (например, www.dyndns.org). При выборе типа DDNS «ABUS DDNS» адрес сервера присваивается автоматически.

Домены

Введите зарегистрированное доменное имя (хост-сервис, например myIPcamera.dyndns.org).

Порт

Введите порт для переадресации.

Имя пользователя

Идентификация пользователя по учетной записи в службе DDNS

Пароль

Пароль учетной записи в службе DDNS

Подтверждение

Необходимо подтвердить ввод пароля.

Создать учетную запись в службе DDNS

Создайте новую учетную запись на DynDNS.org: ![](images/0dee05176f5b3f71926b8c0c27dc790772625de861241f40d6c5d5f792d7820e.jpg) Введите данные для создания учетной записи:

DynDNS.com

![](images/4b1e02771eff1dedf73f17cade55a0cac24edbd1154a3ff73302ec0f043d0d12.jpg) Запишите данные пользователя и перенесите их в настройки сетевой камеры.

Доступ к сетевой камере через службу DDNS

Если сетевая камера использует маршрутизатор, необходимо настроить доступ через DynDNS на маршрутизаторе. На домашней странице ABUS Security-Center www.abus-sc.com приводится описание конфигурации DynDNS-маршрутизатора для распространенных моделей маршрутизаторов. На рисунке представлена схема доступа к сетевой камере через службу DynDNS.org с использованием маршрутизатора. ![](images/402353ed2f703c6bbb66eab78e8b18586a9064bbdb1cc79c690244bcb5e4cf3b.jpg)
![](images/b4cb4bee742ece0f45de73536c050572de75b0d572699901de85421c2a1dd24e.jpg) Для доступа через службу DynDNS с использованием маршрутизатора необходимо настроить переадресацию всех задействованных портов (как минимум, портов RTSP и HTTP) на маршрутизаторе. ![](images/885f0a77f8de3e4548946f348db65912a51aaf76445263951468ef8b7dc70d5c.jpg) Для подтверждения данных настроек нажмите кнопку «Сохранить». После изменения настроек сетевой камеры ее необходимо перезагрузить (Система\Обслуживание\Перезагрузка).

ABUS DDNS

![](images/a13e0375feb74e4aa633f09d67c6b296c244344929bdc419c75a78e8b08a7343.jpg) 1. Для использования функции ABUS DDNS вначале необходимо создать учетную запись на www.abus-server.com. Ознакомьтесь с разделом «Часто задаваемые вопросы» на веб-странице. 2. Установите флажок «Активировать DDNS» и выберите тип DDNS «ABUS DDNS». 3. Для подтверждения ваших данных нажмите кнопку «Сохранить». Теперь IP-адрес вашего Интернет-соединения обновляется сервером каждую минуту.

11.3.2.4 FTP

![](images/115a19deed823f88ec29de1dd6cc687c930a624de513a77e2c8b70d32d0ddb1d.jpg) Для загрузки записанных видео или изображений на сервер FTP необходимо настроить следующие параметры.

Адрес сервера

Введите в данном поле IP-адрес сервера FTP.

Порт

Введите в данном поле номер порта сервера FTP. По умолчанию для сервера FTP используется порт 21.

Имя пользователя

Имя пользователя учетной записи, созданной на сервере FTP

Пароль

Пароль учетной записи, созданной на сервере FTP

Подтверждение

Введите пароль еще раз.

Дерево каталогов

Выберите путь для сохранения загруженных данных. Вы можете выбрать следующие опции: «Сохранить в корневом каталоге», «Сохранить в каталоге более высокого уровня», «Сохранить в каталоге более низкого уровня».

Каталог более высокого уровня

Данный пункт меню доступен при выборе в дереве каталогов пункта «Сохранить в каталоге более высокого уровня» или «Сохранить в каталоге более низкого уровня». В данном меню можно выбрать имя каталога более высокого уровня. Данные будут сохранены в папке на сервере FTP. Выберите одну из опций: «Использовать название устройства», «Использовать номер устройства», «Использовать IP-адрес устройства».

Подкаталог

Выберите имя подкаталога. Папка будет создана в каталоге более высокого уровня. Выберите одну из опций: «Использовать название камеры» или «Использовать номер камеры».

Тип загрузки

Для загрузки изображений на сервер FTP выберите пункт «Отправить изображение». ![](images/5fa1f3ba79beffe1df2b2f15bf666724f6cf65adad867e5dfc4021f36f385f1d.jpg) Для подтверждения настроек нажмите кнопку «Сохранить».

11.3.2.5 UPnP ^TM

![](images/8e8e8f81c711b1eb54077f83b99d39b8b08c6c5de29a926fe3af6940390f4e39.jpg) Функция UPnP (Universal Plug and Play) обеспечивает удобное управление устройствами, работающими в одной IP-сети. Благодаря этой функции, например, сетевая камера отображается как сетевое устройство в сетевом окружении Windows.

Активация UPnP

В данном поле можно включить или отключить функцию UPnP.

Имя

Отображение MAC-адреса камеры

Распределение портов

Активация распределения портов

Данная функция активирует переадресацию портов UPnP для сетевых служб. Если ваш маршрутизатор поддерживает UPnP, то при подключении данной опции происходит автоматическая переадресация порта для видеопотока на сетевую камеру.

Тип распределения портов

Выбор автоматической или ручной переадресации порта. Вы можете выбрать одну из опций — «Автоматически» или «Вручную».

Наименование протокола

HTTP

По умолчанию для передачи данных по протоколу HTTP используется порт 80. Кроме того, можно выбрать альтернативный порт в диапазоне 1025–65535. Если в одной маске подсети находятся несколько IP-камер, то для каждой камеры должен быть настроен собственный уникальный порт HTTP.

RTSP

По умолчанию для передачи данных по протоколу RTSP используется порт 554. Кроме того, можно выбрать альтернативный порт в диапазоне 1025–65535. Если в одной маске подсети находятся несколько IP-камер, то для каждой камеры должен быть настроен собственный уникальный порт RTSP.

Порт SDK (порт управления)

По умолчанию для передачи данных по протоколу SDK используется порт 8000. Это порт связи для передачи внутренних данных. Кроме того, можно выбрать альтернативный порт в диапазоне 1025–65535. Если в одной маске подсети находятся несколько IP-камер, то для каждой камеры должен быть настроен собственный уникальный порт SDK.

Внешний порт

Изменять порты вручную можно только при выборе режима «Вручную» в пункте «Тип распределения портов».

Статус

В данном поле отображается, действителен ли или недействителен заданный внешний порт. ![](images/2295cdf137f40219649d19d994814ce2b5824f2be782e7d4db85a0cde5afb030.jpg) Для подтверждения настроек нажмите кнопку «Сохранить».

11.3.3 Видео/аудио

![](images/4c66b867c9e27f8c58f43bfdc005dc8cd34a961253fc811d4eb03ae31c904ea6.jpg)
Пункт менюОписаниеДоступно в режиме
ВидеоНастройки вывода видеоБазоваяконфигурацияДальнейшаяконфигурация
АудиоНастройки вывода аудиоБазоваяконфигурацияДальнейшаяконфигурация

11.3.3.1 Видео

![](images/858b8fac7ec8e80e6a8f76f05f295abbca14e12a73f31b879d9312109c952fb9.jpg)

Тип потока

Выберите тип потока для камеры Speeddome. Для записи и просмотра в реальном времени с широкой полосой пропускания выберите «Главный поток (нормальный)». Для просмотра в реальном времени с узкой полосой пропускания выберите «Вложенный поток».

Тип видео

Выберите тип видеопотока — «Видео» или «Видео и аудио». ![](images/370ad6cd9e79043a76d961e5c07f23ecfff2a9fd091381d20696773242706800.jpg) Аудиосигнал записывается только при выборе опции «Видео и аудио».

Разрешение

Установите в данном меню разрешение видео. В зависимости от модели камеры вы можете выбрать следующие варианты: 1280\*720; 1280\*960; 1920\*1080.

Скорость передачи данных

Задайте скорость передачи видеопотока. Качество видео может оказаться выше или ниже в зависимости от интенсивности потока данных. Вы можете выбрать постоянную или переменную скорость передачи данных.

Качество видео

Данный пункт меню доступен при выборе переменной скорости передачи данных. Установите в данном меню качество видео. Качество видео может оказаться выше или ниже в зависимости от интенсивности потока данных. Вы можете выбрать один из шести уровней качества видео: «Минимальное», «Ниже», «Низкое», «Среднее», «Выше» или «Максимальное».

Частота смены кадров

Задайте количество кадров в секунду.

Максимальная скорость передачи данных

Устанавливается определенное значение скорости передачи видеопотока. Настройте максимальное значение в диапазоне от 32 до 16384 Кбит/с. Чем выше значение, тем выше качество видео, однако более высокая скорость требует более широкой полосы пропускания.

Кодировка видео

Выберите один из следующих форматов для кодировки по умолчанию: Н.264, MPEG-4 или MJPEG.

Профиль

Выберите один из следующих профилей: «Базовый профиль», «Главный профиль» или «Высокий профиль».

Расстояние между ключевыми кадрами

Задайте количество кадров между ключевыми кадрами в интервале от 1 до 400. ![](images/319874df168978646419967e50f7903148e45ec008aa79552f751d16ccfb0685.jpg) Для подтверждения настроек нажмите кнопку «Сохранить».

11.3.3.2 Аудио

![](images/4dfa1dd5e704a4c26e4af6a4792b0f3faeb9aaa50d98d61560e00d34833f9b1f.jpg)

Кодировка аудио

Выберите один из следующих вариантов кодировки для передачи аудиосигнала: G.711ulaw; G.711alaw или G.726.

Аудиовход

Микрофонный вход: аудиовход на обратной стороне камеры настроен на микрофон (источник без усиления). Линейный вход: аудиовход на обратной стороне камеры настроен на линейный сигнал (источник с активным усилением).

Громкость

Настройка громкости сигнала на входе

Фильтр шума

Включение и отключение фильтра шума для подавления шума окружающей среды ![](images/0db261a674a16b7a8f625ec931bafd3d61c011b1fb331b2978fc1eabb96cc55a.jpg) Для подтверждения настроек нажмите кнопку «Сохранить». 11.3.5 Изображение ![](images/5b8f23568a36902edcd80027e8809b193c456bb852c5ab7a6d7f1a059957d0cc.jpg)
Пункт менюОписаниеДоступно в режиме
Настройки изображенияНастройки параметров изображенияБазовая конфигурация Дальнейшая конфигурация
Настройки экранной индикацииНастройки формата даты и времениДальнейшая конфигурация
Наложение текстаДобавление текстовых полейДальнейшая конфигурация
Маскировка частных зонДобавление частных зонДальнейшая конфигурация

11.3.5.1 Настройки изображения

![](images/c6a41d05f2f795526f84b5f517ef3acd2e323d9bcbaedaef25fe48ab864ce2b8.jpg) Данное меню позволяет настроить качество изображения камеры Speeddome, в том числе яркость, резкость, контрастность и т. д. Чтобы вернуться к настройкам по умолчанию, нажмите кнопку «По умолчанию». ![](images/f1e16ae735a27c5987a5d6c48cfb6f61c725f9b6e5e81aa16473f48aa36633ea.jpg)

Обратите внимание!

Параметры настройки изображения могут различаться в зависимости от модели камеры.

Яркость

Настройка яркости изображения. Необходимо выбрать значение от 0 до 100.

Контрастность

Настройка контрастности изображения. Необходимо выбрать значение от 0 до 100.

Насыщенность

Настройка насыщенности изображения. Необходимо выбрать значение от 0 до 100.

Резкость

Настройка резкости изображения. Высокая резкость может привести к увеличению шума. Необходимо выбрать значение от 0 до 100.

Режим экспозиции

Автоматическая или ручная настройка параметров экспозиции.

Режим диафрагмы

В данном режиме экспозиции вы можете выбрать одну из следующих опций: автоматическая настройка, приоритет диафрагмы, приоритет выдержки или ручная настройка.

Автоматически

Значения для диафрагмы, времени экспозиции и усиления автоматически изменяются в зависимости от степени освещенности.

Ручной режим

В ручном режиме вы можете самостоятельно настроить значения диафрагмы, времени экспозиции и усиления. Функции могут различаться в зависимости от модели камеры Speeddome.

Продолжительность экспозиции

Настройка максимального времени экспозиции. Данная настройка не зависит от режима диафрагмы.

Стандарт видео

Регулирование частоты экспонирования 50 Гц: фиксированная настройка для частоты сети 50 Гц 60 Гц: фиксированная настройка для частоты сети 60 Гц

Переключение ночного и дневного режима

Переключение ночного и дневного режима. Возможные опции: «Автоматически», «Дневной режим» и «Ночной режим».

Автоматически

В зависимости от освещения камера автоматически переключается в дневной или ночной режим. Возможна настройка уровня чувствительности — «Низкий», «Нормальный» или «Высокий». Tag/Nacht-Umsch. Auto ![](images/4b3cde0b9a58d9216866077ae9b0ab66390e78c63e5c2f53c306086e3efe89ca.jpg) Empfindl. Normal ![](images/799935660f2c505604b7c90e24a6ea1c452f91accf97c07ff8d8ccbc91c66449.jpg)

Дневной режим

В этом режиме с камеры выводится только цветное изображение. ![](images/9f88a881daeb59bb6cc181b248be048c5e374b6963bac5d2b1453b0e049bcc75.jpg)

Обратите внимание!

Данный режим следует использовать только при неизменных параметрах освещенности.

Ночной режим

В этом режиме с камеры выводится только черно-белое изображение. ![](images/b06027a06455a7fbfe56301e7e455df0fa06fc30d4b291dba2355c730da8f4c0.jpg)

Обратите внимание!

Данный режим следует использовать только при слабой освещенности.

Чувствительность

Настройка порога для автоматического переключения между дневным и ночным режимом (низкий, нормальный, высокий уровень). Низкий уровень чувствительности означает, что переход в ночной режим происходит при более слабой освещенности.

Время переключения

Настройка времени срабатывания после распознавания необходимости переключения.

Зеркальный

При включении функции «Зеркальный» изображение передается в горизонтальном отражении.

WDR

Функция WDR обеспечивает четкость изображения даже при съемке против света. Если в рамках одного изображения встречаются очень яркие и очень темные области, то уровень яркости всего изображения выравнивается, что обеспечивает четкость и детальность изображения. Для включения или отключения функции WDR установите соответствующий флажок. Чтобы усилить эффект WDR, настройте более высокий уровень расширенного динамического диапазона. ![](images/36705a43db1e741619ddd3876bcdc1744697a132d6e6ebb71f71ca5f88a10a07.jpg)

BLC (компенсация встречного света)

За счет компенсации встречного света можно увеличить четкость объектов на светлом фоне. При этом происходит корректировка освещения объектов, однако резкость фона снижается.

Баланс белого

Выберите тип освещения участка, где установлена камера. Вы можете выбрать одну из следующих опций: «Ручная регулировка баланса белого», «Автоматический баланс белого 1», «Автоматический баланс белого 2», «Блокировка баланса белого», «Лампа дневного света», «Лампа накаливания», «Теплый свет» и «Естественный свет».

Ручная регулировка баланса белого

Баланс белого можно настроить вручную, используя следующие значения. ![](images/975ee040e791996e48ce00b24a569eeab13ccfc797d398ebfed4900fa7063d33.jpg)

Блокировка баланса белого

Баланс белого настраивается один раз и сохраняется.

Другие

Используйте следующие опции баланса белого для настройки этого параметра в зависимости от освещенности.

Внешний

Настройка баланса белого в зависимости от освещенности вне помещения.

Внутренний

Настройка баланса белого в зависимости от освещенности в помещении.

Лампа дневного света

Настройка баланса белого при освещении с помощью ламп дневного света.

Натриевая лампа

Настройка баланса белого при освещении с помощью натриевых ламп.

Автоматическое отслеживание

Баланс белого настраивается в реальном времени для каждой сцены в зависимости от цветовой температуры.

Автоматически

В автоматическом режиме камера автоматически настраивает цветовой баланс в зависимости от текущей цветовой температуры.

Подавление цифрового шума

Вы можете активировать (нормальный режим) или деактивировать функцию подавления шума.

Уровень подавления шума

Настройте уровень подавления шума.

Предел масштабирования

Установите максимальное значение при масштабировании. Доступные значения: 20, 40, 80, 160, 320.

Цветность

Обесцвечивание изображения при слабом освещении для снижения шума. Необходимо выбрать значение от 0 до 100.

Локальные

Выберите тип вывода на локальное устройство просмотра. Доступные опции: «Деактивировано», «Вывод обрезанного видео», «Вывод с масштабированием».

11.3.5.2 Настройки экранной индикации

![](images/49ccf86ada880b64e01dd028b535496e6f725fed123184a16385a3d68d15a475.jpg) В данном меню настраивается формат даты и времени, который указывается на изображении в реальном времени.

Отобразить имя

Установите этот флажок, если вы хотите указать на изображении имя камеры.

Отобразить дату

Установите этот флажок, если вы хотите указать на изображении дату.

Отобразить день недели

Установите этот флажок, если вы хотите указать на изображении день недели.

Имя камеры

Введите имя камеры, которое будет наложено на изображение.

Формат времени

Выберите 12- или 24-часовой формат отображения времени.

Формат даты

Выберите формат даты. $$ (\text { Д } = \text { день }, M = \text { месяц }, \Gamma = \text { год }) $$

Режим отображения

Выберите режим отображения наложенных на изображение элементов. Вы можете выбрать одну из следующих опций: «Прозрачный, мигает», «Прозрачный, не мигает», «Непрозрачный, мигает», «Непрозрачный, не мигает». ![](images/a3b510259f5d11377d9ec0787db5b52450d9a603c2bcce7f2babd828df042ec8.jpg) Для подтверждения настроек нажмите кнопку «Сохранить».

13.3.5.3 Наложение текста

![](images/dbd4bb46c5c66d8eb5a9558a8cdd21af9996f251ee34b925f7005114cd6c9529.jpg) На изображении с камеры можно разместить до четырех текстовых сообщений, максимальный объем которых не превышает 45 символов. Для отображения текста установите флажок. Текстовое окно можно перемещать по экрану с помощью мыши. ![](images/3567973b81c3b17da8f521dd45de5f084d876377875fe5f8a9afa6305a28eb17.jpg) Для подтверждения настроек нажмите кнопку «Сохранить».

13.3.5.4 Маскировка частных зон

![](images/23b5e1af6d0c2c02544d21d9f3767af0cedada49f72d61c1390689f8b1a53c33.jpg) Чтобы избежать записи видео с определенных участков или передачи изображения с них в реальном времени, можно скрыть эти участки от наблюдения с помощью функции маскировки частных зон. Максимальное количество частных зон на изображении — четыре прямоугольных участка. Для настройки частных зон следуйте дальнейшим указаниям. Установите флажок «Активировать частную зону». Для добавления частной зоны выберите кнопку «Участок». Теперь с помощью мыши отметьте нужный участок на изображении. Затем вы можете выбрать еще три области. Все настроенные частные зоны можно удалить с помощью кнопки «Удалить все». ![](images/4c318d8a6980a61a645c260fe7808ab59980bd8a6ee85e891c5006c76c0945ac.jpg) Для подтверждения настроек нажмите кнопку «Сохранить».

11.3.6 Безопасность

![](images/cd2b7d78710799610b0d97ffaf9bca8b333c8a2ebc7df853dc3b676d76f995bc.jpg)
Пункт менюОписаниеДоступно в режиме
ПользовательУправление пользователямиБазоваяконфигурацияДальнейшаяконфигурация
АутентификацияRTSPНастройки формата даты и времениДальнейшаяконфигурация
АнонимныйпользовательДоступ без имени пользователя и пароляДальнейшаяконфигурация
ФильтрацияIP-адресовФильтрация IP-адресов для управления доступом к камереДальнейшаяконфигурация

11.3.6.1 Пользователь

![](images/7206c11d8e03347c3b7ff70927a39a9b4fd7019c3699987f2901cd31e392aefe.jpg) В данном меню можно создавать, редактировать или удалять учетные записи пользователей. Чтобы добавить или изменить пользователя, нажмите кнопку «Добавить» или «Изменить» соответственно. Откроется новое окно с информацией о данных и правах доступа.

Имя пользователя

Введите имя пользователя, которому должен быть предоставлен доступ к камере.

Уровень

Выберите индивидуальный тип пользователя для идентификации. Вы можете выбрать один из настроенных уровней: оператор или пользователь. Оператор имеет возможность удаленного управления следующими функциями: просмотр в режиме реального времени, управление параметрами «панорама/наклон/зум», ручная запись, воспроизведение, двусторонний аудиоканал, поиск или запрос статуса. Пользователь имеет возможность удаленного управления следующими функциями: воспроизведение, поиск или запрос статуса. Для добавления дальнейших функций установите нужный флажок.

Пароль

Укажите пароль, который пользователь должен ввести для доступа к камере.

Подтверждение

Введите пароль еще раз для подтверждения. ![](images/d765c4b08f846aaa933e6798091050395e7003402e13e45189cc612034afbedf.jpg) Для подтверждения настроек нажмите кнопку «ОК». Для сброса данных нажмите кнопку «Отмена».

11.3.6.2 Аутентификация RTSP

![](images/c7ac61c163806b0ba2f98df133d7e227871f1753497e00ace81541c733717c8b.jpg) Данная функция обеспечивает надежность передачи видеопотока в реальном времени. Для отключения функции нажмите кнопку «Отключить». Для подключение функции выберите настройку «Базовый». ![](images/f13053560b253ff9552bd429dfdb0cd49278f5b4e6d0b33dc23a2d5bc45e1fff.jpg) Для подтверждения настроек нажмите кнопку «Сохранить».

11.3.6.4 Фильтрация IP-адресов

Активация фильтрации IP-адресов

Установите флажок для активации данной функции.

Тип фильтрации IP-адресов

Разрешен: для IP-адресов, перечисленных далее, предоставляется доступ к камере. Запрещен: доступ к камере для IP-адресов, перечисленных далее, блокируется. IP-адреса вводятся в формате xxx.xxx.xxx.xxx.

11.3.7 События

![](images/ec9cadf3de953bf737e62a03398cfcac0059a2b3768273801aecc88188e0cf12.jpg)
Пункт менюОписаниеДоступно в режиме
Распознавание движенияНастройка распознавания движенияДальнейшая конфигурация
Детектор саботажаНастройка срабатывания сигнализации при саботажеДальнейшая конфигурация
Вход аварийного сигналаНастройка входа аварийного сигналаДальнейшая конфигурация
Выход аварийного сигналаНастройка выхода аварийного сигналаДальнейшая конфигурация
Адрес электронной почтыНастройка отправки уведомлений по электронной почтеДальнейшая конфигурация
Моментальный снимокНастройка создания моментальных снимковДальнейшая конфигурация

11.3.7.1 Распознавание движения

![](images/c2116ae3d9592a8d3ae082d808be38eae4453d4828a1a188baa179759fc9f26c.jpg)

Настройки области

Активируйте функцию распознавания движения, установив флажок «Активировать распознавание движения». Если установить флажок «Активировать динамический анализ движения», то движение будет графически отмечаться как на изображении в режиме предварительного просмотра, так и при просмотре в реальном времени (динамические отметки в зависимости от движения). Чтобы выбрать какую-либо область, нажмите кнопку «Участок». По умолчанию будет выбран весь участок; чтобы снять отметки, нажмите кнопку «Удалить все». Наведите курсор мыши на нужную область. Используйте шкалу для регулировки чувствительности. Для подтверждения выбранной области нажмите кнопку «Завершить рисование». Справа: низкая чувствительность Слева: высокая чувствительность

Время активации

Чтобы задать временной план записи при распознавании движения, нажмите кнопку «Изменить». Откроется новое окно, в котором необходимо указать дни недели и время, в которые будет проводиться запись при распознавании движения. ![](images/82d8a9d7675a206515cedb7f90d56a674e55629f76051c0e92659309cc782579.jpg) Выберите день недели для записи при распознавании движения. Для задания определенного временного промежутка введите время начала и окончания записи. Чтобы настроить распознавание движения в течение всего дня, укажите время начала записи 00:00 и время ее окончания 24:00. Чтобы настроить распознавание движения в течение всей недели, установите флажок «Выбрать все». Чтобы скопировать режим распознавания движения для других дней недели, выберите нужный день недели и нажмите кнопку «Копировать». Для подтверждения изменений нажмите кнопку «ОК», для сброса — кнопку «Отмена». Для подтверждения данных настроек нажмите кнопку «Сохранить».

Способ связи

Выберите действие, которое будет происходить при распознавании движения.

Обычная связь

Сообщение по электронной почте: вы получите уведомление по электронной почте, для этого установите соответствующий флажок. Загрузка на сервер FTP: установите этот флажок для загрузки записей, сделанных при распознавании движения, на сервер FTP.

Другие способы связи

Возможно подключение выхода аварийного сигнала при распознавании движения. Для подключения выхода для аварийных сигналов 1 выберите «А->1». ![](images/b54cd2aca38a6b7e68fcb50f7b6f1c2103bda678eef461c7fadb1433656c029d.jpg) Для подтверждения настроек нажмите кнопку «Сохранить».

11.3.7.2 Детектор саботажа

![](images/c4e6796b4fdd9858c0d5cbc787d5e56cb03d4fa495a5d02b390bf371597221bb.jpg) В данном меню можно настроить сигнализацию, которая будет срабатывать при закрытии объектива камеры Speeddome.

Настройки области

Активируйте функцию детектора саботажа, установив флажок «Активировать детектор саботажа». Чтобы выбрать какую-либо область, нажмите кнопку «Участок». По умолчанию будет выбран весь участок; чтобы снять отметки, нажмите кнопку «Удалить все». Наведите курсор мыши на нужную область. Используйте шкалу для регулировки чувствительности. Для подтверждения выбранной области нажмите кнопку «Завершить рисование». Справа: низкая чувствительность Слева: высокая чувствительность

Время активации

Чтобы задать временной план для работы детектора саботажа, нажмите кнопку «Изменить». Откроется новое окно, в котором необходимо указать дни недели и время активации детектора саботажа. ![](images/ac8d71811a8f07a3d696e4d5ce910a0d619298e08a8744277fdd632aba9eb001.jpg) Выберите день недели для активации детектора саботажа. Для задания определенного временного промежутка введите время начала и окончания записи. Чтобы настроить работу детектора саботажа в течение всего дня, укажите время начала 00:00 и время окончания 24:00. Чтобы настроить работу детектора саботажа в течение всей недели, установите флажок «Выбрать все». Чтобы скопировать режим работы детектора саботажа для других дней недели, выберите нужный день недели и нажмите кнопку «Копировать». Для подтверждения изменений нажмите кнопку «ОК», для сброса — кнопку «Отмена».

Способ связи

Выберите действие, которое будет происходить при срабатывании детектора саботажа.

Обычная связь

Сообщение по электронной почте: вы получите уведомление по электронной почте, для этого установите соответствующий флажок.

Другие способы связи

Возможно подключение выхода аварийного сигнала при срабатывании детектора саботажа. Для подключения выхода аварийного сигнала 1 выберите «А->1». ![](images/9f7d5c9718dead438d88588b240c23a5609c2c58b867814865d125e11a1f1a09.jpg) Для подтверждения настроек нажмите кнопку «Сохранить».

11.3.7.3 Вход аварийного сигнала

![](images/b811e2ebe0eaa0286ad16ff449aa61cde4bffb238549835f9fe10b76da544072.jpg) В данном меню настраиваются входы аварийного сигнала камеры Speeddome.

Номер входа аварийного сигнала

Выберите вход аварийного сигнала, который необходимо настроить.

Наименование аварийного сигнала

В данном меню можно присвоить название каждому входу аварийного сигнала. Не используйте номера входов аварийного сигнала и специальные символы.

Тип аварийного сигнала

Выберите тип аварийного сигнала. Вы можете выбрать «НО» (нормально открытый) или «НЗ» (нормально закрытый).

Время активации

Чтобы задать временной план работы входа аварийного сигнала, нажмите кнопку «Изменить». Откроется новое окно, в котором необходимо будет указать дни недели и время активации входа аварийного сигнала. ![](images/0988d782a7da4be98e60c573d54b39d7e68db9c534017a299f80afe353e55910.jpg) Выберите день недели для активации входа аварийного сигнала. Для задания определенного временного промежутка введите время начала и окончания записи. Чтобы настроить работу входа аварийного сигнала в течение всего дня, укажите время начала записи 00:00 и время ее окончания 24:00. Чтобы настроить работу входа аварийного сигнала в течение всей недели, установите флажок «Выбрать все». Чтобы скопировать настройки для других дней недели, выберите нужный день недели и нажмите кнопку «Копировать». Для подтверждения изменений нажмите кнопку «ОК», для сброса — кнопку «Отмена».

Способ связи

Выберите действие, которое будет происходить при распознавании движения.

Обычная связь

Сообщение по электронной почте: вы получите уведомление по электронной почте, для этого установите соответствующий флажок. Загрузка на сервер FTP: установите этот флажок для загрузки событий, вызвавших срабатывание аварийного сигнала, на сервер FTP.

Другие способы связи

В режиме распознавания аварийного сигнала можно подключить выход аварийного сигнала. Для подключения выхода для аварийных сигналов 1 выберите «А->1». ![](images/c82f17c6d83836ed3fca679fabe2e211d1b78f3edb24c39c0a531414f008f92a.jpg) Для подтверждения настроек нажмите кнопку «Сохранить».

11.3.7.4 Выход аварийного сигнала

![](images/6b48cda4715215474613888474ede08e14e3e42e9958fafac19fe5ce70ce0bb2.jpg) В данном меню можно настроить оба выхода аварийного сигнала.

Номер выхода аварийного сигнала

Выберите выход аварийного сигнала, который необходимо настроить.

Наименование аварийного сигнала

В данном меню можно присвоить название каждому выходу аварийного сигнала. Не используйте номера выходов аварийного сигнала и специальные символы.

Время активации

Чтобы задать временной план работы выхода аварийного сигнала, нажмите кнопку «Изменить». Откроется новое окно, в котором необходимо будет указать дни недели и время активации выхода аварийного сигнала. ![](images/3a367e3332d3db9049110fcc1a86ff41b7631e5c893f5009313ab05b4e4975e1.jpg) Выберите день недели для активации выхода аварийного сигнала. Для задания определенного временного промежутка введите время начала и окончания записи. Чтобы настроить работу входа аварийного сигнала в течение всего дня, укажите время начала записи 00:00 и время ее окончания 24:00. Чтобы настроить работу входа аварийного сигнала в течение всей недели, установите флажок «Выбрать все». Чтобы скопировать настройки для других дней недели, выберите нужный день недели и нажмите кнопку «Копировать». Для подтверждения изменений нажмите кнопку «ОК», для сброса — кнопку «Отмена».

11.3.7.5 Электронная почта

![](images/808b878bbab689a0f3a28cf9f3752b5cd8bdc23c903d8684fd2f0c4196e06747.jpg) Все настройки могут производиться с помощью электронной почты.

Отправитель

Отправитель

Введите имя, которое будет отображаться в поле «Отправитель».

Адрес отправителя

Введите адрес электронной почты отправителя.

SMTP-сервер

Введите IP-адрес SMTP-сервера или имя хоста. (например, smtp.googleapis.com)

SMTP-порт

Введите номер SMTP-порта. По умолчанию установлено значение 25.

Активировать SSL

Отметьте функцию SSL, если это необходимо для работы SMTP-сервера.

Интервал

Настройте интервал между рассылкой писем с прикрепленными изображениями.

Прикрепленное изображение

Активируйте данную функцию для прикрепления изображения к сообщению электронной почты, отправляемому в случае срабатывания аварийного сигнала.

Аутентификация

Если это требуется для работы используемого почтового сервера, активируйте функцию аутентификации, чтобы заходить на сервер с помощью аутентификации. Имя пользователя и пароль можно ввести только после активации данной функции.

Имя пользователя

Укажите имя пользователя для вашей учетной записи на почтовом сервере. Это часть адреса электронной почты до символа @.

Пароль

Укажите пароль для вашей учетной записи на почтовом сервере.

Подтверждение

Введите пароль еще раз для подтверждения.

Получатель

Получатель 1/получатель 2

Введите имя получателя.

Адрес получателя 1/адрес получателя 2

Укажите адрес электронной почты получателя уведомлений. ![](images/995ff882944c0ac1b0e8daaee301a753fdd242465124461208970590ba179bd6.jpg) Для подтверждения настроек нажмите кнопку «Сохранить».

11.3.7.6 Моментальный снимок

![](images/6dfeb9c48574493446034cfc3bcb6b285d203d5cefb4e713230b590e235f4985.jpg) Вы можете настроить создание моментальных снимков через определенные промежутки времени или при наступлении каких-либо событий, а также последующую загрузку снимков на FTP-сервер.

Время срабатывания

Активация моментальных снимков через определенный временной интервал Активируйте данную функцию для сохранения изображений через определенные промежутки времени.

Формат

Предварительно установленный формат изображений — JPEG.

Разрешение

Установите в данном поле разрешение изображения.

Качество

Выберите качество сохраняемых изображений.

Интервал

Выберите временной интервал между сохранением двух изображений.

Моментальный снимок при наступлении события

Активация функции моментального снимка при наступлении события Активируйте данную функцию для сохранения изображения при наступлении определенных событий.

Формат

Предварительно установленный формат изображений — JPEG.

Разрешение

Установите в данном поле разрешение изображения.

Качество

Выберите качество сохраняемых изображений.

Интервал

Выберите временной интервал между сохранением двух изображений.

11. Протокол

Такие параметры камеры Speeddome, как режим работы, аварийный сигнал и исключение, можно сохранять в данных протокола. При необходимости эти данные можно экспортировать. 1. Чтобы вызвать окно поиска, щелкните по названию протоколу в строке меню. 2. Введите критерии поиска, в т. ч. главный тип, подтип, время начала и время окончания. 3. Нажмите кнопку «Поиск», чтобы найти данные протокола. Соответствующие данные протокола отобразятся в диалоговом окне «Протокол». 4. Нажмите кнопку «Сохранить», чтобы экспортировать данные протокола и сохранить их на компьютере.

12. Техническое обслуживание и очистка

13.1 Техническое обслуживание

Периодически проверяйте изделие на предмет технической безопасности, например на повреждения корпуса. Если существуют предположения о том, что обеспечить безопасную эксплуатацию более не возможно, изделие необходимо изъять из эксплуатации и заблокировать к нему непреднамеренный доступ. Вероятные случаи, когда безопасная эксплуатация более не возможна: • если выявлены видимые повреждения устройства; • если устройство находится в нерабочем состоянии. ![](images/ef4d551643af0250c35137b6d741ba252302768edf2c83889dfb2c4f72515e7f.jpg)

Обратите внимание!

Данное изделие не требует технического обслуживания. Внутри изделия нет каких-либо частей, требующих проверки или технического обслуживания. Открывать изделие запрещено.

13.2 Очистка

Производите очистку изделия только чистым сухим материалом. При сильном загрязнении материал можно смочить теплой водой. ![](images/2b92de04ce1035a5104fb93571e7380ee45ba391cea79103db945131a37ca864.jpg) Жидкости не должны попадать внутрь устройства. Не применяйте химических очистителей, так как это может вызвать повреждение поверхности корпуса и монитора (изменение цвета).

13. Утилизация

![](images/4080f169eb5f3365a3415f56725a0bb117a6a357deea8e93c65e6b1dbc6f5c06.jpg) Внимание! Надлежащий сбор, переработка и использование отходов электрического и электронного оборудования регламентируются директивой 2002/96/EC. Данный символ означает, что в целях охраны окружающей среды по окончании срока службы данного устройства его необходимо утилизировать отдельно от бытовых и производственных отходов в соответствии с действующими законодательными нормами. Утилизация бывшего в употреблении оборудования может осуществляться через официальные пункты возврата в вашей стране. Соблюдайте местные предписания по утилизации материалов. Более подробную информацию о возврате оборудования (в т. ч. для стран, не входящих в EC) вы получите в местных органах управления. Раздельный сбор и переработка отходов помогают сберечь природные ресурсы. Этим гарантировано, что при переработке изделия соблюдаются все предписания по охране здоровья и окружающей среды.

14. Технические данные

Номер моделиTVIP52502
Датчик изображения1/3" КМОП-датчик Progressive Scan
Тип камерыДневная/ночная
Разрешение 1920 x 1080, 1280 x 960, 1280 x 720, 704 x 576, 352 x 288, 176 x 144
Общее количество пикселей1920 x 1080
Количество эффективных пикселей1920 x 1080
Переключение дневного/ночного режимаЭлектромеханический фильтр, отсекающий ИК-область спектра
Минимальная освещенность (цвет)0,05 люкс
Сжатие изображенияH.264, MPEG-4, MJPEG
Частота смены кадров
H.264: 25 кадров/с @ 1920 x 1080
MPEG-4: 25 кадров/с @ 1920 x 1080
MJPEG: 15 кадров/с @ 1920 x 1080
Количество параллельных видеопотоков2
Время срабатывания электронного затвора1–1/100 000 с
Баланс белогоДа
Компенсация встречного светаBLC, WDR
Шумоподавление3D DNR
Детектор движенияДа
Наложение текста на изображениеДата, название камеры, частная зона
Вход аварийного сигнала (НО/НЗ)1
Выход аварийного сигнала1
Уведомление об аварийном сигналеЭлектронная почта/FTP/выход аварийного сигнала
Поддерживаемые браузерыMozilla Firefox, Safari, Internet Explorer версии 6.x и выше
Поддерживаемое программное обеспечениеABUS VMS
Сетевое подключениеRJ-45 Ethernet 10/100 Base-T
Сетевые протоколыIPv4/IPv6, HTTP, FTP, SMTP, UPnP, DNS, DDNS, NTP, RTSP ,RTP ,TCP ,UDP, DHCP, PPPoE
Power over EthernetIEEE803.af
Источник питания12 В пост. тока
Потребление электроэнергииМакс. 500 мА
Рабочая температура-10°C – +50 °C
Габариты (Ш x Д x В)72 x 65 x 141 мм
СертификатыCE, RoHS, REACH

15. Примечание по использованию общей открытой лицензии GPL

Настоящим мы заявляем, что в сетевых камерах видеонаблюдения TVIP52502 используется программное обеспечение с открытым исходным кодом, лицензии на использование которого выдаются исключительно в соответствии с Универсальной общедоступной лицензией GNU. Чтобы гарантировать использование программы в соответствии с Универсальной общедоступной лицензией, рекомендуем ознакомиться с условиями лицензии. ![](images/0d449ae6abd838ab0e4cf7141c27d4003ce681d4a4ddb22acd010bf06709a110.jpg)

Impressum

Diese Bedienungsanleitung ist eine Publikation der ABUS Security-Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Affing. Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z.B. Fotokopie, Mikroverfilmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten. Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung. Änderung in Technik und Ausstattung vorbehalten. ![](images/dc1c9336444e4735c1cea6f8e0218f6e3bdb00ce8f85d97d3ca58e8e4fc00f20.jpg)

Imprint

These operating instructions are published by ABUS Security-Center GmbH & Co.KG, Linker Kreuthweg 5, 86444 Affing, Germany. No reproduction (including translation) is permitted in whole or part e.g. photocopy, microfilming or storage in electronic data processing equipment, without the express written consent of the publisher. The operating instructions reflect the current technical specifications at the time of print. We reserve the right to change the technical or physical specifications. ![](images/221acc493d40640f4d70d6dbc934ed3e9f489c437937f469660b4d85bd81d882.jpg)

Note de l'éditeur

Cette notice est une publication de la société ABUS Security-Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Affing, Germany. Tour droits réservés, y compris traduction. Toute reproduction, quel que soit le type, par exemple photocopies, microfilms ou saisie dans des traitements de texte électronique est soumise à une autorisation préalable écrite de l'éditeur. Impression, même partielle, interdite. Cette notice est conforme à la règlementation en vigueur lors de l'impression. Données techniques et conditionnement soumis à modifications sans aucun préalable. ![](images/8f2722e17e1312294fbb250137e17299a4bd4d49beae9624f38670ab5869cfe3.jpg)

Impressum

Deze gebruiksaanwijzing is een publicatie van ABUS Security-Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Affing, Germany. Alle rechten, inclusief de vertaling, voorbehouden. Reproducties van welke aard dan ook, fotokopie, microfilm of opgeslagen in een geautomatiseerd gegevensbestand, alleen met schriftelijke toestemming van de uitgever. Nadruuk, ook in uittreksel, verboden. Deze gebruiksaanwijzing voldoet aan de technische eisen bij het ter perse gaan. Wijzigingen in techniek en uitrusting voorbehouden. ![](images/48dcfcd884c9628e380e0fb65963497d721dfd82482ecb88e27684786647bbf7.jpg)

Redaktionel note

Denne betjeningsvejledning er publiceret af ABUS Security-Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Affing, Germany. Der må ikke foretages kopiering, inklusive oversættelser, fotokopierng, mikrofilms optagelse af proces udstyr uden forudgående tilladelse fra udgiveren. Denne brugervejledning reflekterer de kendte til dato tekniske specifikationer. Vi forbeholder os retten til at ændre frit og uden forudgående advisering. ![](images/edc2af1fe0aba77e2033f1663620b8e504838f994c36b97b55fc9620273547f8.jpg)

Nota redakcyjna

Niniejsza instrukcja obsługi jest publikacją ABUS Security-Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Affing. Wszystkie prawa, także do tłumaczenia, zastrzeżone. Reprodukcje wszelkiego rodzaju, np. fotokopia mikrofilm oraz zapis w elektronicznych systemach przetwarzania danych wymagają pisemnej zgody wydawcy. Przedruk, także we fragmentach, zabroniony. Niniejsza instrukcja obsługi odzwierciedla stan faktyczny w dacie złożenia do druku. Zmiany techniczne i zmiany wyposażenia zastrzeżone. ![](images/d98035e8d36d93f21420f1761915c0d06b7ec28659bdf7c718036ea23b5a2274.jpg)

Выходные данные

Данная инструкция по эксплуатации является публикацией компании ABUS Security-Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Affing. Все права, включая перевод, защищены. Для воспроизведения в любом виде, например: фотокопии, микрофильмирования или распознании электронным устройством обработки данных, необходимо письменное разрешение издателя. Повторная печать, включая отдельные фрагменты, запрещена. Данная инструкция по эксплуатации соответствует состоянию техники на момент печати. Компания оставляет за собой право на внесение изменений в состав техники и оснащения. © Copyright 10/2013 by ABUS Security-Center
Table of contents Click a title to access it
Manual assistant
Powered by Anthropic
Waiting for your message
Product information

Brand : ABUS

Model : TVIP52502

Category : Surveillance Camera
