PAA 642 /I(BK) EE - κουζίνα INDESIT - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Αυτόνομη κουζίνα
Μάρκα	Indesit
Μοντέλο	PAA 642 /I(BK) EE
Πηγή ενέργειας	Ηλεκτρική (εστία και φούρνος)
Τύπος εστίας	Εστία από κεραμικό γυαλί με 4 ζώνες μαγειρέματος
Τύπος φούρνου	Ηλεκτρικός φούρνος με ανεμιστήρα
Χωρητικότητα φούρνου	Περίπου 65 λίτρα
Διαστάσεις (Υ x Π x Β)	85 cm x 60 cm x 60 cm
Βάρος	Περίπου 45 κιλά
Παροχή ρεύματος	220-240 V ~ 50/60 Hz
Συνολική ισχύς	Περίπου 8.5 kW
Λειτουργίες μαγειρέματος	Συμβατικός, με ανεμιστήρα, γκριλ, απόψυξη
Χειριστήρια εστίας	Χειριστήρια με κουμπιά και ενδείξεις υπολειπόμενης θερμότητας
Χειριστήρια φούρνου	Θερμοστάτης και επιλογέας λειτουργίας
Καθαρισμός	Εσωτερικό με σμάλτο που καθαρίζεται εύκολα· επιφάνεια εστίας που καθαρίζεται με σκούπισμα
Χαρακτηριστικά ασφαλείας	Κλείδωμα για παιδιά, αυτόματη απενεργοποίηση, προστασία υπερθέρμανσης
Ανταλλακτικά	Διαθέσιμα από εξουσιοδοτημένα κέντρα σέρβις· ειδικά για το μοντέλο
Δείκτης επισκευασιμότητας	7.5 / 10 (εκτίμηση)
Ενεργειακή κλάση	A (εκτίμηση)
Χρώμα	Μαύρο (BK)

Συχνές ερωτήσεις - PAA 642 /I(BK) EE INDESIT

Ποιες είναι οι διαστάσεις της κουζίνας Indesit PAA 642 /I(BK) EE;

Οι τυπικές διαστάσεις είναι περίπου 85 cm ύψος, 60 cm πλάτος και 60 cm βάθος. Ελέγχετε πάντα το εγχειρίδιο για ακριβείς μετρήσεις.

Πώς καθαρίζω την κεραμική εστία;

Χρησιμοποιήστε ένα μαλακό πανί και ένα καθαριστικό κεραμικής εστίας αφού η επιφάνεια έχει κρυώσει. Αποφύγετε λειαντικά σφουγγάρια ή σκληρά χημικά.

Αυτή η κουζίνα έχει κλείδωμα ασφαλείας για παιδιά;

Ναι, η κουζίνα διαθέτει λειτουργία κλειδώματος για παιδιά για αποτροπή τυχαίας λειτουργίας. Ανατρέξτε στο εγχειρίδιο για ενεργοποίηση.

Τι πρέπει να κάνω αν ο φούρνος δεν ζεσταίνεται;

Ελέγξτε την παροχή ρεύματος και βεβαιωθείτε ότι ο επιλογέας λειτουργίας έχει ρυθμιστεί σωστά. Εάν το πρόβλημα επιμένει, επικοινωνήστε με ένα εξουσιοδοτημένο κέντρο σέρβις.

Μπορώ να χρησιμοποιήσω αλουμινόχαρτο στο φούρνο;

Αποφύγετε να καλύπτετε τον πάτο του φούρνου με αλουμινόχαρτο, καθώς μπορεί να εμποδίσει την κυκλοφορία θερμότητας. Μπορείτε να χρησιμοποιήσετε αλουμινόχαρτο σε ταψιά, αλλά όχι σε άμεση επαφή με τα θερμαντικά στοιχεία.

Πώς αντικαθιστώ τη λάμπα του φούρνου;

Αποσυνδέστε τη συσκευή, αφαιρέστε το γυάλινο κάλυμμα και αντικαταστήστε με έναν λαμπτήρα αλογόνου 25-40W (τύπου G9) κατάλληλο για φούρνους. Συμβουλευτείτε το εγχειρίδιο για λεπτομέρειες.

Η λυχνία ένδειξης της εστίας παραμένει αναμμένη μετά το μαγείρεμα. Είναι φυσιολογικό;

Ναι, η ένδειξη υπολειπόμενης θερμότητας δείχνει ότι η ζώνη μαγειρέματος είναι ακόμα ζεστή. Θα σβήσει μόλις κρυώσει η ζώνη.

Ποια είναι η περίοδος εγγύησης για τις κουζίνες Indesit;

Η Indesit προσφέρει συνήθως 2 χρόνια εγγύηση για κατασκευαστικά ελαττώματα. Καταχωρίστε το προϊόν σας για ενεργοποίηση εκτεταμένης κάλυψης.

Πώς ρυθμίζω το χρονόμετρο σε αυτή την κουζίνα;

Χρησιμοποιήστε το κουμπί χρονομέτρου (εάν υπάρχει) ή τα ψηφιακά χειριστήρια. Γυρίστε δεξιόστροφα για να ρυθμίσετε τον επιθυμητό χρόνο μαγειρέματος· το τέλος του μαγειρέματος θα ηχήσει συναγερμός.

Μπορώ να εγκαταστήσω την κουζίνα μόνος μου;

Η εγκατάσταση πρέπει να γίνει από εξειδικευμένο ηλεκτρολόγο για διασφάλιση συμμόρφωσης με τους τοπικούς κανονισμούς ηλεκτρικής ασφάλειας.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ PAA 642 /I(BK) EE INDESIT

Τεχνική υποστήριξη,8

Περιγραφή της συσκευής,10

Εγκατάσταση,48

Εκκίνηση και χρήση,52

Προφυλάξεις και συμβουλές,52

Συντήρηση και φροντίδα,53

Ανωμαλίες και λύσεις,53

Română

ΠΡΟΣΟΧΗ: Η συσκευή αυτή και τα προσβάσιμα μέρη της καθίστανται πολύ θερμά κατά τη χρήση. Θα πρέπει να προσέχετε και να αποφεύγετε να αγγίζετε τα θερμαντικά στοιχεία. Κρατάτε μακριά τα παιδιά ηλικίας μικρότερης των 8 ετών ή να τα επιτηρείτε συνεχώς. Η παρούσα συσκευή μπορεί να χρησιμοποιηθεί από παιδιά μεγαλύτερα των 8 ετών και από άτομα με μειωμένες φυσικές, αισθητηριακές ή νοητικές ικανότητες ή χωρίς εμπειρία και γνώση αν βρίσκονται υπό κατάλληλη επιτήρηση ή αν έχουν εκπαιδευτεί στη χρήση της συσκευής με τρόπο ασφαλή και αν αντιλαμβάνονται τους σχετικούς κινδύνους. Τα παιδιά δεν πρέπει να παίζουν με τη συσκευή. Οι ενέργειες καθαρισμού και συντήρησης δεν πρέπει να διενεργούνται από τα παιδιά χωρίς επιτήρηση.

ΠΡΟΣΟΧΗ: Είναι επικίνδυνο και μπορεί να προκληθεί πυρκαγιά αν αφήσετε φούρνο αφύλακτο με λίπη και λάδια.

Δεν πρέπει ΠΟΤΕ να προσπαθείτε να σβήσετε μια φλόγα/πυρκαγιά με νερό, αλλά θα πρέπει να σβήσετε τη συσκευή και να καλύψετε τη φλόγα, για παράδειγμα, με ένα καπάκι ή μια πυρίμαχη κουβέρτα.

ΠΡΟΣΟΧΗ: Κίνδυνος πυρκαγιάς: Μην αφήνετε αντικείμενα στις επιφάνειες μαγειρέματος.

Μη χρησιμοποιείτε ποτέ ατμοκαθαριστές ή μηχανήματα καθαρισμού σε υψηλή πίεση για τον καθαρισμό της συσκευής.

Απομακρύνετε ενδεχόμενα υγρά που υπάρχουν στο καπάκι πριν το ανοίξετε. Μην κλείνετε το γυάλινο καπάκι (αν υπάρχει) όσο οι καυστήρες αερίου ή η ηλεκτρική εστία είναι ακόμα θερμά.

Η συσκευή δεν είναι desitnato να τεθούν σε λειτουργία με τη βοήθεια ενός εξωτερικού χρονοδιακόπτη ή ένα απομακρυσμένο σύστημα ελέγχου.

ΠΡΟΣΟΧΗ: η χρήση ακατάλληλων προστατευτικών για την επιφάνεια μαγειρέματος μπορεί να προξενήσει ατυχήματα.

RO

Avertizări

• τον τύπο της ανωμαλίας
• το μοντέλο της μηχανής (Mod.)
• τον αριθμό σειράς (S/N)

Αυτές οι τελευταίες πληροφορίες βρίσκονται στην ταμπελίτσα χαρακτηριστικών που βρίσκεται στη συσκευή.

RO

Asistentă

Comunicați:

Περιγραφή της συσκευής

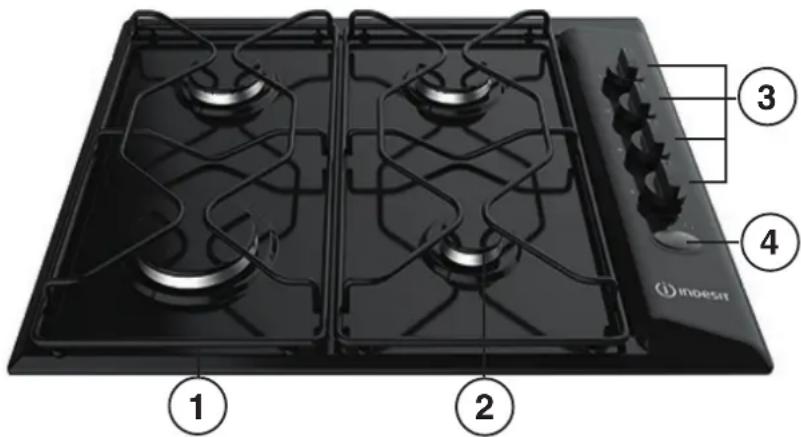

Συνολική άπτοψη

1. Εστίες απόθεσης για ΣΚΕΥΗ ΜΑΓΕΙΡΕΜΑΤΟΣ
2. ΚΑΥΣΤΗΡΕΣ ΑΕΡΙΟΥ
3. Διακόπτες χειρισμού των ΚΑΥΣΤΗΡΩΝ ΑΕΡΙΟΥ
4. Κουμπί έναυση του ΚΑΥΣΤΗΡΩΝ ΑΕΡΙΟΥ
5. Κουμπί ανάφλεξης των ΚΑΥΣΤΗΡΩΝ ΑΕΡΙΟΥ

6. ΔΙΑΤΑΞΗ ΑΣΦΑΛΕΙΑΣ

7. ΚΑΥΣΤΗΡΕΣ ΑΕΡΙΟΥ είναι διαφόρων διαστάσεων και ισχύος. Επιλέξτε τον πλέον κατάλληλο για τη διάμετρο του δοχείου προς χρήση.

8. Επιλογείς χειρισμού των ΚΑΥΣΤΗΡΩΝ ΑΕΡΙΟΥ για τη ρύθμιση της φλόγας.
9. Σπινθηριστής ανάφλεξης των ΚΑΥΣΤΗΡΩΝ ΑΕΡΙΟΥ επιτρέπει το αυτόματο άναμμα του επιλεγμένου καιστήρα.
   • ΔΙΑΤΑΞΗ ΑΣΦΑΛΕΙΑΣ σε περίπτωση τυχαίου σβησίματος της φλόγας, διακόπτει την έξοδο αερίου.

! Διαβάστε προσεκτικά τις οδηγίες: υπάρχουν σημαντικές πληροφορίες για την εγκατάσταση, τη χρήση και την ασφάλεια.

! Είναι σημαντικό να διατηρείτε το εγχειρίδιο αυτό για να μπορείτε να το συμβουλεύεστε οποιαδήποτε στιγμή. Σε περίπτωση πώλησης, παραχώρησης ή μετακόμισης, βεβαιωθείτε ότι παραμένει μαζί με τη συσκευή για πληροφόρηση του νέου ιδιοκτήτη για τη λειτουργία και τις σχετικές προειδοποιήσεις.

! Μετά την αφαίρεση της εστίας από τη συσκευασία, βεβαιωθείτε ότι δεν έχει υποστεί ζημιά κατά τη μεταφορά. Στν περίπτωση που παρουσιαστούν προβλήματα, επικοινωνήστε με τον αντιπρόσωπο ή με το πλησιέστερο κέντρο Σέρβις.

! Κρατήστε τα υλικά συσκευασίας μακριά από τα παιδιά και απομακρύνονται σύμφωνα με τους κανόνες για τη διαφοροποιημένη συλλογή(βλέτε Προφυλάξεις και συμβουλές).

! H εγκατάσταση διενεργείται σύμφωνα με τις οδηγίες αυτές και από προσωπικό επαγγελματικά ειδικευμένο. Μια εσφαλμένη εγκατάσταση μπορεί να προκαλέσει ζημιές σε άτομα, ζώα ή αντικείμενα.

! Η συσκευή πρέπει να αποσυνδέεται από το ηλεκτρικό δίκτυο πριν από κάθε εργασία εγκατάστασης.

! Οι οδηγίες αυτές ισχύουν μόνο για τις χώρες τα σύμβολα των οποίων εμφανίζονται στην ετικέτα της συσκευής (κάτω από τις εστίες).

• Πριν την εγκατάσταση, εξασφαλίστε ότι:
• Οι τοπικές συνθήκες παροχής αερίου (φύση και πίεση) είναι συμβατές με τις ρυθμίσεις των εστιών (δείτε την πινακίδα τεχνικών στοιχείων και τον πίνακα μπεκ).
• Οι εξωτερικές επιφάνειες των επίπλων ή των συσκευών που βρίσκονται κοντά στη μαγειρική εστία θα πρέπει να ίναι ανθεκτικά στη θερμότητα σύμφωνα με τους τοπικούς κανονισμούς.
• Η συσκευή αυτή δεν είναι συνδεδεμένη με κάποια διάταξη απαγωγής καυσαερίων. Θα πρέπει να εγκατασταθεί σύμφωνα με τους ισχύοντες κανονισμούς εγκατάστασης. Ιδιαίτερη προσοχή θα πρέπει να δοθεί στις απαιτήσεις σχετικά με τον αερισμό.
• Τα προϊόντα καύσης διοχετεύονται σε εξωτερικό χώρο μέσω ειδικών απορροφητήρων ή ηλεκτρικών ανεμιστήρων πποθετημένων σε τοίχο ή/και παράθυρο.
• Μία εντατική και παρατεταμένη χρήση της συσκευής μπορεί να απαιτήσει μία συμπληρωματική εξαέρωση, για παράδειγμα το άνοιγμα ενός παραθύρου ή μία πιό αποτελεσματική εξαέρωση, αυξάνοντας τη μηχανική ισχύ απορρόφησης αν υπάρχει ήδη.

Εντοιχισμός

Για μια σωστή εγκατάσταση της επιφάνειας μαγειρέματος πρέπει να τηρούνται οι εξής προφυλάξεις:

ΣΗΜΕΙΩΣΗ: Σε περίπτωση εγκατάστασης ενός απορροφητήρα πάνω από την εστία, ανατρέξτε στις οδηγίες του απορροφητήρα γα τη σωστή απόσταση.

• Το προϊόν αυτό μπορεί να εντοιχιστεί σε πάγκο εργασίας πάχους 20 προς 60 mm.
• Εάν δεν υπάρχει φούρνος κάτω από τις εστίες, εισάγετε ένα διαχωριστικό πίνακα με επιφάνεια τουλάχιστον ίση με το άνοιγμα στον πάγκο εργασίας. Ο πίνακας αυτός, που πρέπει να κλείνει πλήρως το κομμένο τμήμα ώστε να αποφευχθεί η όποια επαφή με το κάτω μέρος της εστίας, θα πρέπει να τοποθετηθεί σε μια μέγιστη απόσταση 150 mm κάτω από την επάνω επιφάνεια του πάγκου αλλά, σε καμία περίπτωση σε απόσταση μικρότερη από 20 mm από το κάτω μέρος των εστιών. Εάν πρόκειται να εγκαταστήσετε φούρνο κάτω από την εστία, βεβαιωθείτε ότι ο φούρνος έχει κατασκευαστεί από την Whirlpool και ότι διαθέτει σύστημα ψύξης. Ο κατασκευαστής αρνείται οποιαδήποτε ευθύνη εάν τοποθετηθεί φούρνος άλλης μάρκας κάτω από τις εστίες.

- Αφού καθαρίσετε την περίμετρο της επιφάνειας, τοποθετήστε τη φλάντζα που υπάρχει στησυσκευασία στην εστί όπως φαίνεται στην εικόνα.

Τοποθετήστε την εστία στο άνοιγμα στον πάγκο εργασίας, ανάλογα με τις διαστάσεις που υποδεικνύονται στις Οδηγίες.

ΣΗΜΕΙΩΣΗ: το καλώδιο τροφοδοσίας θα πρέπει να είναι αρκετά μακρύ ώστε να επιτρέπει την προς τα επάνω εξαγωγή του.

Για τη στήριξη των εστιών, χρησιμοποιήστε τα στηρίγματα (Α) που παρέχονται. Τοποθετήστε τους βραχίονες στις σχετικές οπές που απεικονίζονται με το βέλος και σφίξτε τους με τις βίδες τους, ανάλογα με το πάχος της επιφάνειας εργασίας (βλ. τις παρακάτω εικόνες).

Ηλεκτρική σύνδεση

! Η εργασία αυτή πρέπει να πραγματοποιηθεί από έμπειρο ηλεκτρολόγο.

Οι επιφάνειες που διαθέτουν τριπολικό καλώδιο τροφοδοσίας είναι έτοιμες για τη λειτουργία με εναλλασσόμενο ρεύμα, με τάση και συχνότητα που αναφέρονται στην ταμπελίτσα χαρακτηριστικών (που βρίσκεται στο κάτω μέρος της επιφάνειας).

Ο αγωγός γείωσης του καλωδίου διακρίνεται από το κιτρινο-πράσινο χρώμα. Στην περίπτωση εγκατάστασης πάνω σε εντοιχιζόμενο φούρνο η ηλεκτρική σύνδεση της επιφάνειας του φούρνου θα

πρέπει να πραγματοποιηθεί χωριστά, τόσο για λόγους ηλεκτρικής ασφαλείας όσο και για τη διευκόλυνση της ενδεχόμενης εξαγωγής του φούρνου.

Σύνδεση του καλωδίου τροφοδοσίας στο δίκτυο

Μοντάρετε στο καλώδιο ένα κανονικοποιημένο βύσμα για το φορτίο που αναφέρεται στην ταμπελίτσα χαρακτηριστικών. Σε περίπτωση άμεσης σύνδεσης στο δίκτυο πρέπει να παρεμβάλλετε μεταξύ της συσκευής και του δικτύου έναν πολυπολικό διακόπτη με ελάχιστο άνοιγμα μεταξύ των επαφών 3 ττ κατάλληλο για το φορτίο και σύμφωνο με τους ισχύοντες κανονισμούς (το σύρμα της γείωσης δεν πρέπει να διακόπτεται από τον διακόπτη). Το καλώδιο τροφοδοσίας πρέπει να είναι τοποθετημένο έτσι που σε κανένα σημείο να μην ξεπερνάει κατά 50°C τη θερμοκρασία του περιβάλλοντος.

! Ο τεχνικός εγκατάστασης είναι υπεύθυνος για τη σωστή ηλεκτρική σύνδεση και για την τήρηση των κανόνων ασφαλείας.

Πριν διενεργήσετε τη σύνδεση βεβαιωθείτε ότι:

• η πρίζα να διαθέτει γείωση και να είναι σύμφωνα με το νόμο.
• η πρίζα να είναι σε θέση να υποστεί το μέγιστο φορτίο ισχύος της μηχανής, που αναφέρεται στην ταμπελίτσα χαρακτηριστικών.
- η τάση τροφοδοσίας να περιλαμβάνεται στις τιμές της ταμπελίτσας χαρακτηριστικών.
• η πρίζα να είναι συμβατή με το βύσμα της συσκευής. σε αντίθετη περίπτωση αντικαταστήστε την πρίζα. μη χρησιμοποιείτε προεκτάσεις και πολύπριζα.

! Αφού εγκατασταθεί η συσκευή, το ηλεκτρικό καλώδιο και η ηλεκτρική πρίζα πρέπει να είναι εύκολα προσβάσιμα.
! Το καλώδιο δεν πρέπει να διπλώνει ή να συμπιέζεται.
! Το καλώδιο πρέπει να ελέγχεται περιοδικά και να αντικαθίσταται μόνο από εξουσιοδοτημένους τεχνικούς (βλέπε Τεχνική Υποστήριξη).
! Η επιχείρηση αποποιείται κάθε ευθύνης όταν οι κανόνες αυτοί δεν τηρούνται.

Σύνδεση αερίου

! Η εργασία αυτή πρέπει να πραγματοποιηθεί από έμπειρο ηλεκτρολόγο.

Η σύνδεση της συσκευής στις σωληνώσεις θα πρέπει να γίνει όπως περιγράφεται από τα Πρότυπα και τις μεταγενέστερες ενημερώσεις, μόνο αφού βεβαιωθείτε ότι αυτή είναι κατάλληλη για τον τύπο αερίου με την οποία θα τροφοδοτηθεί. Εάν αυτό δεν είναι η περίπτωση, ακολουθήστε τις οδηγίες που αναφέρονται στην παράγραφο “Προσαρμογή σε διαφορετικούς τύπους αερίου.” Κατά τη χρήση υγραερίου από έναν κύλινδρο, εγκαταστήστε έναν ρυθμιστή πίεσης που συμμορφώνεται με τους ισχύοντες εθνικούς κανονισμούς.

! Για ασφαλή λειτουργία, για κατάλληλη χρήση της ενέργειας και μεγαλύτερη διάρκεια ζωής της συσκευής, βεβαιωθείτε ότι η πίεση τροφοδοσίας ευρίσκεται εντός των τιμών που αναφέρονται στον πίνακα 1 “Χαρακτηριστικά των καυστήρων και των ακροφυσίων”.

• Η σύνδεση της μονάδας εστιών στο δίκτυο αγωγού αερίου ή στη φιάλη αερίου πρέπει να πραγματοποιηθεί χρησιμοποιώντας έναν άκαμπτο χάλκινο ή χαλύβδινο σωλήνα

με εξαρτήματα που συμμορφώνονται με τους τοπικούς κανονισμούς ή χρησιμοποιώντας έναν εύκαμπτο σωλήνα ενιαίας επιφάνειας από ανοξείδωτο χάλυβα που συμμορφώνεται με τους τοπικούς κανονισμούς. Τοποθετήστε ενδιάμεσα τη φλάντζα (Β) στο γωνιακό σύνδεσμο. Το μέγιστο μήκος του εύκαμπτου σωλήνα είναι 2 m.

• MONO ΓΙΑ ΤΟ ΒΕΛΓΙΟ: πρέπει να αντικαταστήσετε το γωνιακό σύνδεσμο (Α) στη συσκευή με τον παρεχόμενο (εάν υπάρχει).

ΣΗΜΑΝΤΙΚΟ: εάν χρησιμοποιθεί σωλήνας από ανοξείδωτο χάλυβα, πρέπει να εγκατασταθεί με τρόπο που να μην αγίζει οποιοδήποτε κινούμενο σημείο της επίπλωσης. Θα πρέπει να περνά από μια περιοχή όπου δεν υπάρχουν εμπόδια και όπου είναι δυνατή η επιθεώρηση ολόκληρου του μήκους του.

- Μετά τη σύνδεση με την παροχή αερίου, ελέγξετε για διαρροές χρησιμοποιώντας σαπουνόνερο. Ανάψτε τους καυστήρες και περιστρέψτε τους διακόπτες από τη μέγιστη θέση ● στην ελάχιστη θέση ● για να ελέγξετε τη σταθερότητα της φλόγας.

Προσαρμογή σε διαφορετικούς τύπους αερίων

! Η εργασία αυτή πρέπει να πραγματοποιηθεί από έμπειρο ηλεκτρολόγο.

Για την προσαρμογή της εστίας σε ένα είδος αερίου διαφορετικού από το προεπιλεγμένο (που αναγράφεται στην ετικέτα χαρακτηριστικών στη βάση της εστίας ή στη συσκευασία), τα ακροφύσια των καυστήρων θα πρέπει να αντικατασταθούν ως ακολουθεί:

1. Αφαιρέστε τις σχάρες των εστιών και σύρετε τους καιοστήρες από τις θέσεις τους.
2. Ξεβιδώστε τα ακροφύσια χρησιμοποιώντας ένα σωληνωτό κλειδί κατάλληλου μεγέθους, και αντικαταστήστε τα με τα ακροφύσια για το νέο τύπο αερίου (βλέπε πίνακα 1 "Χαρακτηριστικά καυστήρα και ακροφύσια").
3. Συναρμολογήστε τα εξαρτήματα ακολουθώντας την παραπάνω διαδικασία με την αντίστροφη σειρά.
4. Μόλις ολοκληρωθεί η διαδικασία, αντικαταστήστε το παλιό αυτοκόλλητο χαρακτηριστικών με ένα που να υποδεικνύει το νέο τύπο αερίου που χρησιμοποιείται. Τα αυτοκόλλητα είναι διαθέσιμα σε οποιοδήποτε από τα Κέντρα Εξυπηρέτησής μας.

- Ρύθμιση πρωτογενούς αέρα των καυστήρων Δεν απαιτείται προσαρμογή.

• Ρύθμιση των καυστήρων στο ελάχιστο

Για να εξασφαλίσετε τη σωστή ρύθμιση της ελάχιστης παροχής, αφαιρέστε το διακόπτη και προχωρήστε ως εξής:

1. Αφαιρέστε το κουμπί και ρυθμίστε τη βίδα ρύθμισης, η οποία είναι τοποθετημένη μέσα ή δίπλα στον πείρο του κουμπιού, μέχρι η φλόγα να είναι μικρή αλλά σταθερή:

2. σφίξτε τη βίδα για να μειώσετε το ύψος της φλόγας (-);

3. χαλαρώστε τη βίδα για να αυξήσετε το ύψος της φλόγας (+).

Η ρύθμιση πρέπει να πραγματοποιηθεί με τη στρόφιγγα στη θέση ελάχιστης παροχής.

1. Αφού ρυθμιστεί η φλόγα στην απαιτούμενη χαμηλή ρύθμιση, ενώ ο καυστήρας είναι αναμμένος, αλλάξετε γρήγορα τη θέση του κουμπιού από το ελάχιστο στο μέγιστο και αντίστροφα αρκετές φορές, ελέγχοντας ότι η φλόγα δεν σβήνει.
2. Ορισμένες συσκευές έχουν τοποθετημένη μια διάταξη ασφαλείας (θερμοστοιχείο). Εάν η συσκευή δεν λειτουργεί όταν οι καυστήρες έχουν τεθεί στη χαμηλή ρύθμιση φλόγας, αυξήστε αυτή τη χαμηλή ρύθμιση φλόγας χρησιμοποιώντας τη βίδα ρύθμισης.
3. Αφού γίνει η προσαρμογή, αντικαταστήστε τις σφραγίδες στα by-pass χρησιμοποιώντας βουλοκέρι ή παρόμοια ουσία.

! Εάν η συσκευή συνδεθεί με υγραέριο, η βίδα ρύθμισης πρέπει να στερεωθεί όσο πιο σφιχτά γίνεται.

GR

! Μόλις ολοκληρωθεί αυτή η διαδικασία, αντικαταστήστε το παλιό αυτοκόλλητο χαρακτηριστικών με ένα υποδεικνύοντας τον νέο τύπο αερίου που χρησιμοποιείται. Τα αυτοκόλλητα είναι διαθέσιμα σε οποιοδήποτε από τα Κέντρα Εξυπηρέτησής μας.
! Στην περίπτωση που η πίεση του αερίου που χρησιμοποιείται είναι διαφορετική (ή διαφέρει ελαφρώς) από τη συνιστώμενη πίεση, ένας κατάλληλος ρυθμιστής πίεσης πρέπει να τοποθετηθεί στο σωλήνα εισόδου (προκειμένου να συμμορφωθεί με τους ισχύοντες εθνικούς κανονισμούς).

ΠΙΝΑΚΓΙΔΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΩΝ
Ηλεκτρικέσ συνδέσεισ	βλέπε πινακίδα χαρακτηριστικών
ΟΙΚΟΛΟΓΙΚΟΣ ΣΧΕΔΙΑΣΜΟΣΗ ζυςκευή αυτή είναι ζύμφωνη με τον Κανονιζμός αρ.66/2014 της ΕΕ που ζυμπληρώνει την Οδηγία 2009/125/ΕΚ.Κανονιζμός EN 30-2-1

Χαρακτηριστικά των καυστήρων και των ακροφυσίων

GR

Τραπέζι 1
ΚΑΤΗΓΟΡΙΑ ΙΙ2Η3+

Túποσ αερίου που χρησιμοποιείται		Túποσ καυστήρα	Ένδειξη μπεκ	Ονομαστική θερμική παροχή kW	Ονομαστική κατανάλωση	Μειωμένη θερμαντική ικανότητα	Πίεση αερίου σε mbar
									.
ΦΥΣΙΚΟ ΑΕΡΙΟ (Μεθάνιο) G20		ΤαχύςΗμι-ταχύςΕφεδρικός	115Y95Z72X	3.001.651.00	286 l/h157 l/h95 l/h	0.750.400.40	17	20	25
ΥΓΡΑΕΡΙΟ (Βουτάνιο) G30		ΤαχύςΗμι-ταχύςΕφεδρικός	856350	3.001.651.00	218 g/h120 g/h73 g/h	0.750.400.40	20	28-30	35
ΥΓΡΑΕΡΙΟ (Προπάνιο) G31		ΤαχύςΗμι-ταχύςΕφεδρικός	856350	3.001.651.00	214 g/h118 g/h71 g/h	0.750.400.40	25	37	45

.γέμήκιτσαμονο.χαλε

Τύποσ αερίου που χρησιμοποιείται	Διαμόρφωση μοντέλου 4 ΚΑΥΣΤΗΡΕΣ	Ονομαστική πιμή ρυθμού ροήσ θερμότητασ (kW)	Συνολική ονομαστική κατανάλωση	Απαιτούμενος αέρας (m3) για καύση 1 m3 αερίου
G20 20 mbar	1R - 2S -1A	7.30	695 l/h	9.52
G30 28-30 mbar	1R - 2S -1A	7.30	531 g/h	30.94
G31 37 mbar	1R - 2S -1A	7.30	521 g/h	23.80

ΗΛΕΚΤΡΙΚΗ ΤΡΟΦΟΔΟΣΙΑ: 220-240 V \~ 50-60 Hz 0,6W

PAA 642 /I(BK) EE

GR

Εκκίνηση και χρήση

! Σε κάθε επιλογέα υποδεικνύεται η θέση του αντίστοιχου καυστήρα αερίου.

Καυστήρες αερίου

Ο επιλεγμένος καυστήρας μπορεί να ρυθμίζεται από τον αντίστοιχο διακόπτη ως εξής:

• Σβηστός

Μέγιστο

- Ελάχιστο

Για να ανάψετε έναν από τους καυστήρες, πλησιάστε στον ίδιο μια φλόγα ή έναν αναπτήρα, πατήστε τελείως και στρέψτε τον αντίστοιχο επιλογέα αριστερόστροφα μέχρι τη θέση της μέγιστης ισχύος.

Απαιτείται να κρατάτε πατημένο τον επιλογέα για περίπου 2-3 δευτερόλεπτα μέχρι να ζεσταθεί η διάταξη που διατηρεί αυτόματα αναμμένη τη φλόγα. Όταν χρησιμοποιείτε μοντέλα με κουμπί ανάφλεξης, ανάβει το επιθυμητό καυστήρα πατώντας πρώτα το κουμπί καυστήρες αερίου (αναγνωρίσιμα

από το (δυμβολο), στη συνέχεια, πατώντας το αντίστοιχο κουμπί όσο το δυνατόν περισσότερο και περιστρέφοντάς την αριστερόστροφα προς τη μέγιστη ρύθμιση.

! Στην περίπτωση τυχαίου σβησίματος των φλογών του καυστήρα, κλείστε τον επιλογέα χειρισμού και ξαναπροσπαθήστε το άναμμα μετά από τουλάχιστον 1 λεπτό.

Για να σβήσετε τον καυστήρα πρέπει να στρέψετε τον επιλογέα δεξιόστροφα μέχρι να σταματήσει (που αντιστοιχεί στο σύμβολο “●”).

Πρακτικές συμβουλές για τη χρήση των καυστήρων

Για να πετύχετε τη μέγιστη απόδοση είναι χρήσιμο να θυμόσαστε τα ακόλουθα:

• Να χρησιμοποιείτε κατάλληλα σκεύη για κάθε καυστήρα (βλέπε πίνακα) για να αποφευχθεί η έξοδος των φλογών από τη βάση των σκευών.
  • Να χρησιμοποιείτε πάντα σκεύη με επίπεδη βάση και με καπάκι.
• Κατά τη στιγμή του βρασμού στρέψτε τον επιλογέα στη θέση του ελάχιστου.

Καυστήρας ø Διάμετρος σκευών (cm)
Ταχύς (R)	24 - 26
Ημι-ταχύς (S)	16 - 24
Εφεδρικός (A)	8 - 14

Για να ταυτοποιήσετε τον τύπο καυστήρα ανατρέξτε στα σχέδια της παραγράφου “Χαρακτηριστικά των καυστήρων και των ακροφυσίων”.

• Για τη μέγιστη σταθερότητα, βεβαιωθείτε ότι οι βάσεις για τα σκεύη μαγειρέματος είναι σωστά τοποθετημένες και ότι κάθε σκεύος βρίσκεται σε κεντρική θέση σε σχέση με την εστία καύσης.
- Βεβαιωθείτε ότι τα χερούλια των σκευών μαγειρέματος είναι ευθυγραμμισμένα με μία από τις μπάρες εναπόθεσης της βάσης των σκευών.
• Γυρίστε τα χερούλια των σκευών μαγειρέματος ώστε να μην προεξέχουν από το εμπρόσθιο μέρος της εστίας μαγειρέματος.

Ο περισσότερο αστάθμητος παράγοντας όσον αφορά τη σταθερότητα της κατσαρόλας πολύ συχνά, μπορεί να είναι η ίδια η κατσαρόλα ( ή η τοποθέτησή της κατά τη χρήση). Καλά εξισορροπημένες κατσαρόλες, με επίπεδο πάτο, κεντραρισμένες στην εστία, με τα χερούλια τοποθετημένα σε ευθεία με τις ακτίνες της σχάρας, προσφέρουν προφανώς, τη μέγιστη σταθερότητα.

Προφυλάξεις και συμβουλές

! Η συσκευή σχεδιάστηκε και κατασκευάστηκε σύμφωνα με τους διεθνείς κανόνες ασφαλείας. Οι προειδοποιήσεις αυτές παρέχονται για λόγους ασφαλείας και πρέπει να διαβαστούν προσεκτικά.

Γενική ασφάλεια

• Η συσκευή αυτή αφορά εντοιχιζόμενη συσκευή κατηγορίας 3.
• Οι συσκευές αερίου απαιτούν, για τη σωστή λειτουργία, κανονική ανανέωση του αέρα. Βεβαιωθείτε ότι κατά την εγκατάστασή τους πληρούνται οι απαιτήσεις της παραγράφου που σχετίζεται με την "Τοποθέτηση".
• Οι οδηγίες αυτές ισχύουν μόνο για τις χώρες προορισμού τα σύμβολα των οποίων απεικονίζονται στο εγχειρίδιο και στην πινακίδα μητρώου της συσκευής.
• Η συσκευή σχεδιάστηκε για μη επαγγελματική χρήση στο εσωτερικό κατοικίας.
• Η συσκευή δεν εγκαθίσταται σε εξωτερικό χώρο, ακόμη κι αν ο χώρος σκεπάζεται, διότι είναι πολύ επικίνδυνο να την αφήσετε εκτεθειμένη σε βροχή και какοκαιρία.
• Μην αγγίζετε τη μηχανή με πόδια γυμνά ή με τα χέρια ή τα πόδια βρεγμένα.
  • Η συσκευή πρέπει να χρησιμοποιείται για το μαγείρεμα τροφίμων, μόνο από άτομα ενήλικα και σύμφωνα με τις οδηγίες που αναφέρονται στο παρόν εγχειρίδιο. Κάθε άλλη χρήση (για παράδειγμα: θέρμανση χώρων) είναι ακατάλληλη και συνεπώς επικίνδυνη. Ο κατασκευαστής δεν μπορεί να θεωρηθεί υπεύθυνος για ενδεχόμενες ζημιές προκαλούμενες από χρήσεις ακατάλληλες, εσφαλμένες και ανορθόδοξες.
• Αποφεύγετε το καλώδιο τροφοδοσίας άλλων οικιακών συσκευών να αγγίζει τα θερμά μέρη του φούρνου.
• Μη βουλώνετε τα ανοίγματα αερισμού και απαγωγής της θερμότητας.
• Να βεβαιώνεστε πάντα ότι οι επιλογείς είναι στη θέση “●”/“○” όταν η συσκευή δεν χρησιμοποιείται.
• Μη βγάζετε το βύσμα από την ηλεκτρική πρίζα τραβώντας το καλώδιο, αλλά πιάνοντας το βύσμα.
• Μην κάνετε καθαρισμό ή συντήρηση χωρίς προηγουμένως να έχετε βγάλει το βύσμα από την ηλεκτρική πρίζα.
• Σε περίπτωση βλάβης, μη επεμβαίνετε σε καμία περίπτωση στους εσωτερικούς μηχανισμούς για να επιχειρήσετε την επισκευή. Επικοινωνήστε με την Τεχνική Υποστήριξη (βλέπε Υποστήριξη).
• Dev προβλέπεται η χρήση της συσκευής από άτομα (συμπεριλαμβανομένων των παιδιών) με μειωμένες φυσικές, αισθητηριακές ή νοητικές ικανότητες, από άτομα μη έμπειρα ή χωρίς εξοικείωση με το προϊόν, εκτός κι αν εποπτεύονται από άτομο υπεύθυνο για την ασφάλειά τους ή έχουν δεχτεί προκαταρκτικές οδηγίες για τη χρήση της συσκευής.
• Η συσκευή δεν προορίζεται για να τεθεί σε λειτουργία μέσω εξωτερικού χρονιστή ή ενός χωριστού συστήματος χειρισμού εξ αποστάσεως.

Διάθεση

• Διάθεση του υλικού συσκευασίας: να εφαρμόζετε τους τοπικούς κανονισμούς, ώστε οι συσκευασίες να μπορούν να επαναχρησιμοποιηθούν.
  • Η Ευρωπαϊκή Οδηγία 2012/19/EU για τα απορρίμματα ηλεκτρικών και ηλεκτρονικών συσκευών (RAEE), προβλέπει ότι οι οικιακές ηλεκτρικές συσκευές δεν πρέπει να διατίθενται στην κανονική ροή των στερεών αστικών απορριμμάτων. Οι διατεθείσες συσκευές πρέπει να συλλέγονται χωριστά για να βελτιστοποιείται το ποσοστό ανάκτησης και ανακύκλωσης

των υλικών που τις συνθέτουν και να αποφεύγονται δυνητικές ζημιές στην υγεία και στο περιβάλλον. Το σύμβολο του διαγραμμένου καλαθιού φέρεται σε όλα τα προϊόντα για να θυμίζει τις υποχρεώσεις χωριστής συλλογής.

Για περαιτέρω πληροφορίες, για τη σωστή απομάκρυνση των οικιακών ηλεκτρικών συσκευών, οι κάτοχοι μπορούν να απευθύνονται στην αρμόδια δημόσια υπηρεσία ή στους μεταπωλητές.

Εξοικονόμηση ενέργειας και σεβασμός στο περιβάλλον

• Μαγειρεύετε τα φαγητά σας σε κλειστά σκεύη με καπάκια που έχουν καλή εφαρμογή και χρησιμοποιείτε όσο το δυνατόν πιο λίγο νερό. Το μαγείρεμα χωρίς καπάκι στο σκεύος θα αυξήσει πολύ την κατανάλωση ενέργειας.
  • Χρησιμοποιείτε σκεύη με απολύτως επίπεδη βάση.
  • Για φαγητά που χρειάζονται πολλή ώρα μαγείρεμα, αξίζει να χρησιμοποιείτε χύτρα ταχύτητας, που μαγειρεύει στο μισό χρόνο και εξοικονομεί το ένα τρίτο της ενέργειας.

Συντήρηση και φροντίδα

Αποκλεισμός του ηλεκτρικού ρεύματος

Πριν από κάθε εργασία να απομονώνετε τη συσκευή από το δίκτυο ηλεκτρικής τροφοδοσίας.

Καθαρισμος της επιφανειας της μοναδας εστιων

• Όλα τα εμαγιέ και γυάλινα εξαρτήματα πρέπει να καθαρίζονται με διάλυμα ζεστού νερού και ουδέτερου απορρυπαντικού.
• Το σκληρό νερό και τα διαβρωτικά απορρυπαντικά μπορεί να προκαλέσουν κηλίδες στις επιφάνειες από ανοξείδωτο χάλυβα σε περίπτωση παρατεταμένης επαφής. Καθαρίζετε αμέσως τα υγρά που χύνονται (νερό, σάλτσα, καφές κ.λπ.) πριν στεγνώσουν.
• Καθαρίστε την επιφάνεια με διάλυμα ζεστού νερού και ουδέτερου απορρυπαντικού και σκουπίστε την με μαλακό πανί ή δέρμα. Απομακρύνετε τα υπολείμματα που έχουν ξεραθεί με ειδικό καθαριστικό για επιφάνειες από ανοξείδωτο χάλυβα.
• Καθαρίζετε τις επιφάνειες από ανοξείδωτο χάλυβα μόνο με μαλακό πανί ή σφουγγάρι.
• Μην χρησιμοποιείτε αποξεστικά ή διαβρωτικά προϊόντα, καθαριστικά με βάση τη χλωρίνη ή συρμάτινα σφουγγαράκια.
• Μην χρησιμοποιείτε συσκευές καθαρισμού με ατμό.
  • Μην χρησιμοποιείτε εύφλεκτα προϊόντα.
• Μην αφήνετε στη μονάδα εστιών όξινες ή αλκαλικές ουσίες όπως ξίδι, μουστάρδα, αλάτι, ζάχαρη ή χυμό λεμονιού.

Καθαρισμος των εξαρτηματων της μοναδας εστιων

• Καθαρίστε το εμαγιέ και γυάλινα μέρη μόνο με μαλακό πανί ή σφουγγάρι.
• Μπορείτε να αφαιρέσετε τις σχάρες, τα καπάκια των καυστήρων και τους καυστήρες για να τους καθαρίσετε.
• Καθαρίστε τα εξαρτήματα με το χέρι χρησιμοποιώντας ζεστό νερό και μη διαβρωτικό απορρυπαντικό, απομακρύνετε τα υπολείμματα φαγητού και βεβαιωθείτε ότι κανένα από τα ανοίγματα του καυστήρα δεν είναι φραγμένο.
• Ξεπλύνετε και σκουπίστε τα εξαρτήματα.
• Τοποθετήστε ξανά τους καυστήρες και τα καπάκια των καυστήρων σωστά στις αντίστοιχες υποδοχές.
• Κατά την επανατοποθέτηση των σχαρών, βεβαιωθείτε ότι η περιοχή στήριξης του σκεύους είναι ευθυγραμμισμένη με τον καυστήρα.
• Στα μοντέλα με ηλεκτρικούς σπινθηριστές και διατάξεις προστασίας, απαιτείται σχολαστικός καθαρισμός του άκρου του σπινθηριστή ώστε να διασφαλιστεί η σωστή λειτουργία. Ελέγχετε τα εξαρτήματα αυτά τακτικά και,

εάν απαιτείται, καθαρίστε τα με υγρό πανί. Τα υπολείμματα φαγητών που ξεράθηκαν κατά το μαγείρεμα πρέπει να αφαιρούνται με οδοντογλυφίδα ή βελόνα.

! Για να αποφύγετε τυχόν ζημιά στην ηλεκτρική ανάφλεξη, μην την χρησιμοποιείτε όταν οι καυστήρες δεν βρίσκονται στις υποδοχές τους.

Συντήρηση κρουνών αερίου

Με τον καιρό μπορεί να συμβεί η περίπτωση ενός κρουνού που μπλοκάρει ή παρουσιάζει δυσκολίες στην περιστροφή, συνεπώς θα είναι αναγκαίο να φροντίσετε για την αντικατάσταση του κρουνού αυτού.

! Η εργασία αυτή πρέπει να γίνει από τεχνικό εξουσιοδοτημένο από τον κατασκευαστή.

Ανωμαλίες και λύσεις

Μπορεί να τύχει να μη λειτουργεί η συσκευή. Πριν τηλεφωνήσετε στην Τεχνική Υποστήριξη, ελέγξτε αν πρόκειται για πρόβλημα που αντιμετωπίζεται εύκολα με τη βοήθεια του ακόλουθου καταλόγου.

Ο καυστήρας δεν ανάβει ή η φλόγα δεν είναι ομοιόμορφη.

Ελέγξτε ότι:

• Οι οπές εξόδου του αερίου του καυστήρα είναι εμφραγμένες.
• Έχουν μονταριστεί σωστά όλα τα κινητά μέρη που συνθέτουν τον καιστήρα.
• Υπάρχουν ρεύματα αέρα πλησίον του πλαισίου.
• Οι σχισμές του σπινθηριστή και του θερμοζεύγους είναι εμφραγμένες.

Η φλόγα δεν παραμένει αναμμένη στα μοντέλα με ασφάλεια.

Ελέγξτε ότι:

• Δεν πατήσατε τελείως τον επιλογέα.
• Δεν κρατήσατε πατημένο τελείως τον επιλογέα για χρόνο επαρκή για την ενεργοποίηση της διάταξης ασφαλείας.
• Οι οπές εξόδου του αερίου, απέναντι από τη διάταξη ασφαλείας, έχουν εμφραχθεί.

Ο καυστήρας σε θέση ελάχιστου δεν παραμένει αναμμένος.

Ελέγξτε ότι:

• Οι οπές διαφυγής του αερίου έχουν εμφραχθεί.
• Υπάρχουν ρεύματα αέρα πλησίον του πλαισίου.
• Η ρύθμιση του ελάχιστου δεν είναι σωστή.

RO

Instalarea
