Τύπος προϊόντος	Εντοιχιζόμενο πλυντήριο πιάτων 60 cm
Διαστάσεις (Υ × Π × Β)	81,5 cm × 59,8 cm × 55,0 cm
Καθαρό βάρος	Περίπου 38 kg
Τροφοδοσία	220-240 V, 50/60 Hz, 10 A
Ενεργειακή κλάση	E (κλίμακα A-G)
Αριθμός θέσεων	12 στάνταρ σερβίτσια
Επίπεδα καλαθιού	3 (πάνω, κάτω καλάθι, μαχαιροπήρουνα)
Προγράμματα πλύσης	Eco 50°C, Γυαλικά 40°C, Γρήγορο 45°C, Εντατικό 70°C, Auto, Πρόπλυση
Πρόσθετες λειτουργίες	Καθυστέρηση έναρξης (3-9 ώρες), μισό φορτίο, extra dry
Στάθμη θορύβου	46 dB(A) στο πρόγραμμα Eco
Ασφάλεια παιδιών	Κλείδωμα πλήκτρων
Αντιδιαρροϊκή προστασία	Ενσωματωμένο σύστημα AquaStop
Συντήρηση φίλτρου	Φίλτρο 3 πλεγμάτων, συνιστάται χειροκίνητος καθαρισμός
Ένδειξη αλατιού/προϊόντος ξεβγάλματος	Φωτεινή ένδειξη στον πίνακα
Επισκευασιμότητα	Δείκτης επισκευασιμότητας 7,2/10
Διαθέσιμα ανταλλακτικά	Φίλτρα, φλάντζες, βραχίονες πλύσης, αντλία (μέσω εξουσιοδοτημένου σέρβις)
Εγγύηση κατασκευαστή	2 χρόνια

Συχνές ερωτήσεις - KI81FHDD0 SIEMENS

Ποια προγράμματα πλύσης είναι διαθέσιμα στο Siemens KI81FHDD0;

Το πλυντήριο πιάτων προσφέρει τα προγράμματα: Eco 50°C (το πιο οικονομικό), Γυαλικά 40°C (λεπτά), Γρήγορο 45°C (ελαφρύ φορτίο), Εντατικό 70°C (κατσαρόλες), Auto (αισθητήρες) και Πρόπλυση. Τα ακριβή προγράμματα αναφέρονται στο εγχειρίδιο.

Πώς καθαρίζω τα φίλτρα του Siemens KI81FHDD0;

Αφαιρέστε το κάτω καλάθι και γυρίστε το κυλινδρικό φίλτρο (αριστερόστροφα) για να ξεκλειδώσετε. Πλύνετε τα τρία μέρη κάτω από τρεχούμενο νερό με μια μαλακή βούρτσα. Τοποθετήστε ξανά με αντίθετη φορά. Ο τακτικός καθαρισμός αποτρέπει τις άσχημες οσμές και εξασφαλίζει καλό ξέβγαλμα.

Τι να κάνω αν η λυχνία αλατιού παραμένει αναμμένη ακόμα και μετά την προσθήκη αλατιού;

Βεβαιωθείτε ότι το αλάτι έχει τοποθετηθεί στη σωστή δεξαμενή (κάτω από το κάτω καλάθι). Αν η λυχνία επιμένει, ο αισθητήρας αλατιού μπορεί να είναι βρώμικος. Καθαρίστε το καπάκι και τον αισθητήρα. Αν το πρόβλημα συνεχίζεται, επικοινωνήστε με το σέρβις της Siemens.

Το πλυντήριο πιάτων εμφανίζει κωδικό σφάλματος E15. Τι σημαίνει;

Το σφάλμα E15 υποδηλώνει διαρροή νερού. Το σύστημα AquaStop εντόπισε νερό στο δίσκο της λεκάνης. Αδειάστε το νερό από το δίσκο (κάτω από το πλυντήριο) με ένα σφουγγάρι. Αν το σφάλμα επανεμφανιστεί, καλέστε τεχνικό για έλεγχο των συνδέσεων και της αντλίας.

Πώς ενεργοποιώ το κλείδωμα πλήκτρων (παιδική ασφάλεια);

Πατήστε ταυτόχρονα τα κουμπιά Καθυστέρηση έναρξης και Μισό φορτίο για περίπου 3 δευτερόλεπτα μέχρι να εμφανιστεί ένα σύμβολο κλειδώματος. Για απενεργοποίηση, επαναλάβετε. Αυτή η λειτουργία εμποδίζει τα παιδιά να ξεκινήσουν ή να αλλάξουν έναν κύκλο.

Ποια είναι η μέγιστη χωρητικότητα σερβίτσιων του KI81FHDD0;

Αυτό το μοντέλο χωράει 12 στάνταρ σερβίτσια. Για βέλτιστο πλύσιμο, τοποθετήστε τα πιάτα προς τα μέσα και τα ποτήρια με κλίση. Μην υπερφορτώνετε τα καλάθια για καλό αποτέλεσμα καθαρισμού.

Το πλυντήριο πιάτων κάνει θόρυβο κατά το πλύσιμο. Είναι φυσιολογικό;

Ο θόρυβος νερού και περιστροφής των βραχιόνων είναι φυσιολογικός (περίπου 46 dB(A)). Αν ακούτε κλικ ή τριξίματα, ελέγξτε ότι τα πιάτα είναι τακτοποιημένα και ότι κανένα αντικείμενο δεν εμποδίζει τους βραχίονες. Τα μαχαιροπήρουνα δεν πρέπει να εξέχουν από το καλάθι.

Πώς χρησιμοποιώ τη λειτουργία 'Μισό φορτίο';

Η λειτουργία Μισό φορτίο επιτρέπει το πλύσιμο μόνο του πάνω ή του κάτω καλαθιού. Φορτώστε το επιθυμητό μέρος, επιλέξτε ένα πρόγραμμα και πατήστε το κουμπί 'Μισό φορτίο' πριν από την έναρξη. Αυτό μειώνει την κατανάλωση νερού και ενέργειας για μικρά φορτία.

Πού μπορώ να αγοράσω ανταλλακτικά για το Siemens KI81FHDD0;

Επισκεφθείτε τον επίσημο ιστότοπο Siemens Home Appliances (ανταλλακτικά) ή επικοινωνήστε με έναν εξουσιοδοτημένο αντιπρόσωπο. Τα συνήθη ανταλλακτικά (φίλτρα, φλάντζες, βραχίονες πλύσης) είναι εύκολα διαθέσιμα. Για ηλεκτρονικά εξαρτήματα, συνιστάται η κλήση επαγγελματία.

Σε τι χρησιμεύει η ένδειξη προϊόντος ξεβγάλματος;

Η ένδειξη υγρού ξεβγάλματος ανάβει όταν η στάθμη είναι χαμηλή. Το προϊόν ξεβγάλματος βελτιώνει το στέγνωμα και αποτρέπει τους λεκέδες. Γεμίστε τη δεξαμενή (δίπλα στο διαμέρισμα απορρυπαντικού) μέχρι την ένδειξη 'max'. Χρησιμοποιήστε ένα κατάλληλο προϊόν για πλυντήριο πιάτων.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ KI81FHDD0 SIEMENS

Υποδείξεις επισκευής - Ψυγείο

i Σχετικά με αυτό το έγγραφο.... 183

1.1 Σημαντικές πληροφορίες 183

1.1.1 Σκοπός 183

1.2 Επεξήγηση συμβόλων 183

1.2.1 Επίπεδα κινδύνου 183

1.2.2 Σύμβολα κινδύνου.... 183

1.2.3 Δομή των προειδοποιήσεων.... 184

1.2.4 Γενικά σύμβολα 184

Ασφάλεια.... 185

2.1 Γενικές οδηγίες ασφαλείας 185

2.1.1 Όλες οι οικιακές συσκευές 185

Εργαλεία και βοηθήματα.... 186

Επισκευή 187

4.1 Αντικατάσταση στεγανοποιητικού πόρτας 187

4.2 Αντικατάσταση επίπεδου μεντεσέ 188

4.2.1 Αφαίρεση επίπεδου μεντεσέ 188

4.2.2 Τοποθέτηση επίπεδου μεντεσέ 189

4.3 Αντικατάσταση ραφιού πόρτας 190

4.3.1 Αφαίρεση ραφιού πόρτας 190

4.3.2 Τοποθέτηση ραφιού πόρτας 190

4.4 Αντικατάσταση ραφιού 191

4.4.1 Αφαίρεση ραφιού 191

4.4.2 Τοποθέτηση ραφιού 191

4.5 Αντικατάσταση τηλεσκοπικού ραφιού.... 192

4.5.1 Αφαίρεση τηλεσκοπικού ραφιού.... 192

4.5.2 Τοποθέτηση τηλεσκοπικού ραφιού.... 192

4.6 Αντικατάσταση συρταριού φρούτων και λαχανικών.... 193

4.6.1 Αφαίρεση συρταριού φρούτων και λαχανικών 193

4.6.2 Τοποθέτηση συρταριού φρούτων και λαχανικών.... 193

4.7 Αντικατάσταση διαχωριστικού και καλύμματος συρταριού φρούτων και λαχα-

VIKÜV 194

4.7.1 Αφαίρεση διαχωριστικού και καλύμματος συρταριού φρούτων και λαχανικών 194

4.7.2 Τοποθέτηση διαχωριστικού και καλύμματος συρταριού φρούτων και λαχανικών 194

4.8 Αντικατάσταση συρταριού cool-fresh.... 195

4.8.1 Αφαίρεση συρταριού cool-fresh 195

4.8.2 Τοποθέτηση συρταριού cool-fresh.... 195

4.9 Αντικατάσταση πλευρικής ράβδου φωτισμού LED.... 196

4.9.1 Αφαίρεση πλευρικής ράβδου φωτισμού LED.... 196

4.9.2 Τοποθέτηση πλευρικής ράβδου φωτισμού LED.... 197

4.10 Αντικατάσταση προβολέα LED.... 198

4.10.1 Αφαίρεση spot φωτισμού LED.... 198

4.10.2 Τοποθέτηση spot φωτισμού LED.... 199

i Σχετικά με αυτό το έγγραφο

1.1 Σημαντικές πληροφορίες

1.1.1 Σκοπός

Αυτές οι συμβουλές επισκευών υποστηρίζουν τους καταναλωτές στην επισκευή των συσκευών από τους ίδιους, σύμφωνα με τον ισχύοντα κανονισμό οικολογικού σχεδιασμού (από τις 03/2021).

Περιέχουν πληροφορίες για την αντικατάσταση ορισμένων ανταλλακτικών, συμπερι- λαμβανομένων προειδοποιήσεων και κινδύνων.

Σε περίπτωση ερωτήσεων, επικοινωνήστε με το τμήμα εξυπηρέτησης πελατών της εταιρείας μας. Φέρουμε ευθύνη για τις ζημιές εάν οι συμβουλές επισκευής έχουν ακολουθηθεί σωστά.

1.2 Επεξήγηση συμβόλων

1.2.1 Επίπεδα κινδύνου

Τα επίπεδα προειδοποίησης ασφάλειας αποτελούνται από ένα σύμβολο και μια λέξη. Η λέξη προειδοποίησης προσδιορίζει τη σοβαρότητα του κινδύνου.

Επίπεδο προειδοποιησης Σημασία
⚠ KINDYNOΣ	Η μη τήρηση του προειδοποιητικού μηνύματος θα οδηγήσει σε θάνατο ή σε σοβαρούς τραυματισμούς.
⚠ ΠΡΟΕΙΔΟΠΟΙΗΣΗ	Η μη τήρηση του προειδοποιητικού μηνύματος θα μπορούσε να οδηγήσει σε θάνατο ή σε σοβαρούς τραυματισμούς.
⚠ ΠΡΟΣΟΧΗ	Η μη τήρηση του προειδοποιητικού μηνύματος θα μπορούσε να οδηγήσει σε μικρούς τραυματισμούς.
ΠΡΟΣΟΧΗ!	Η μη τήρηση του προειδοποιητικού μηνύματος θα μπορούσε να οδηγήσει σε υλικές ζημιές της ιδιοκτησίας.

Πίνακας 1: Επίπεδα κινδύνου

1.2.2 Σύμβολα κινδύνου

Τα σύμβολα κινδύνου είναι συμβολικές αναπαραστάσεις που δίνουν μια ένδειξη για το είδος του κινδύνου.

Τα ακόλουθα σύμβολα κινδύνου χρησιμοποιούνται στο παρόν έγγραφο:

Σύμβολο κινδύνου Σημασία
	Γενικό προειδοποιητικό μήνυμα
	Κίνδυνος από ηλεκτρική τάση
	Κίνδυνος έκρηξης
	Κίνδυνος κοψίματος

i Σχετικά με αυτό το έγγραφο

Σύμβολο κινδύνου Σημασία
		Κίνδυνος σύνθλιψης
		Κίνδυνος από καυτές επιφάνειες
		Κίνδυνος από ισχυρό μαγνητικό πεδίο
		Κίνδυνος από μη ιονίζουσα ακτινοβολία

Πίνακας 2: Σύμβολα κινδύνου

1.2.3 Δομή των προειδοποιήσεων

.Οι προείδοποιήσεις σε αυτό το έγγραφο έχουν μια τυποποιημένη εμφάνιση και μια τυποποιημένη δομή.

Το παρακάτω παράδειγμα δείχνει μια προειδοποίηση που προειδοποιεί κατά της ηλεκτροπληξίας λόγω ηλεκτροφόρων μερών. Αναφέρεται το μέτρο για την αποφυγή του κινδύνου.

1.2.4 Γενικά σύμβολα

Τα ακόλουθα γενικά σύμβολα χρησιμοποιούνται στο παρόν έγγραφο:

Γεν. σύμβολο Σημασία
[ΤΑ23]		Ταυτοποίηση μιας ειδικής συμβουλής (κειμένου ή/και γραφικών)
[Κανωσ]		Ταυτοποίηση μιας ειδικής συμβουλής (μόνο κειμένου)
[Κακσ]		Ταυτοποίηση συνδέσμου ή εκπαιδευτικού βίντεο
[Κανεσ]		Ταυτοποίηση απαραίτητων εργαλείων
[Κανεσ]		Ταυτοποίηση απαραίτητων προϋποθέσεων
[Κανεσ]		Ταυτοποίηση μιας συνθήκης (αν ..., κατόπιν ...)
[Κανεσ]		Ταυτοποίηση αποτελέσματος
[Εναρξη] Ταυτοποίηση ενός πλήκτρου ή κουμπιού
[00123456] Ταυτοποίηση ενός κωδικού ανταλλακτικού
Κατάσταση Ταυτοποίηση εμφανιζόμενου κειμένου/ παραθύρου (στην οθόνη της συσκευής)

Πίνακας 3: Γενικά σύμβολα

Ασφάλεια

2.1 Γενικές οδηγίες ασφαλείας

2.1.1 Όλες οι οικιακές συσκευές

Κίνδυνος ηλεκτροπληξίας λόγω ηλεκτροφόρων μερών!

■ Τα σφάλματα από επισκευές σε ηλεκτρικά εξαρτήματα μπορεί να προκαλέσουν ηλεκτροπληξία!
■ Αποσυνδέστε τη συσκευή από την πρίζα για τουλάχιστον60 δευτερόλεπτα πριν από την έναρξη των εργασιών.
■ Μετά την επισκευή πραγματοποιήστε έλεγχο ασφάλειας σύμφωνα με το VDE 0701 ή κανονισμούς της συγκεκριμένης χώρας.

Κίνδυνος τραυματισμού από κοφτερές άκρες!

■ Φοράτε προστατευτικά γάντια.

Κίνδυνος σύνθλιψης κατά την επισκευή, συντήρηση, αντιμετώπιση προβλημάτων και το σέρβις από βαριά και κινούμενα μέρη

■ Форάτε προστατευτικά υποδήματα.
■ Ασφαλίστε τα βαριά μέρη από πτώση.
■ Μην προσαρτάτε μέρη του πλαισίου στα κινούμενα μέρη.

Κίνδυνος για την ασφάλεια/τη λειτουργία της συσκευής!

■ Χρησιμοποιείτε μόνο γνήσια ανταλλακτικά.

Κίνδυνος πρόκλησης βλάβης σε μέρη ευαίσθητα στον στατικό ηλεκτρισμό (ESDs)!

■ Μην αγγίζετε τις μονάδες, συμπεριλαμβανομένων των συνδέσεων και των αγωγών των πλακετών.

Εργαλεία και βοηθήματα

Ονομασία Λεπτομέριες Εικόνες
Πανάκι προστασίας[00342013]	60 cm x 50 cm
Βεντούζα[00342224]	50 mm
Βοηθητικό εργαλείο[00342180]	Εργαλείο λυσίματος πλαστικών τμημάτων, "magic tool"
Μύτη Torx TX20[00340865]	6,3 mm (1/4")

Επισκευή

4.1 Αντικατάσταση στεγανοποιητικού πόρτας

Προϋπόθεση:

Η πόρτα είναι ανοιχτή.

Επισκευή

4.2 Αντικατάσταση επίπεδου μεντεσέ

Προτεινόμενα εργαλεία:

Mútn Torx TX20 6,3 mm (1/4") [00340865]

Προϋπόθεση:

Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας.
Η πόρτα ντουλαπιού έχει αφαιρεθεί. Βλέπε οδηγίες εγκατάστασης.
Η πόρτα είναι ανοιχτή.

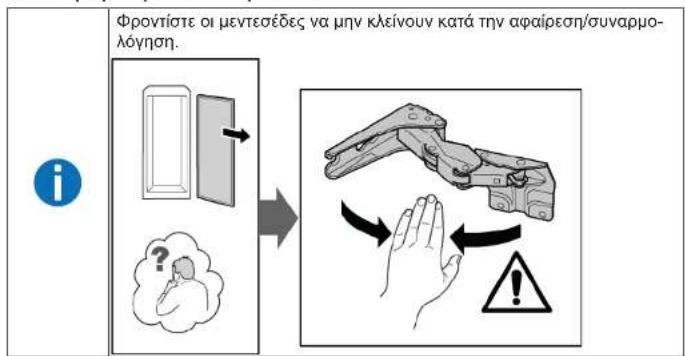

4.2.1 Αφαίρεση επίπεδου μεντεσέ

1. Αφαιρέστε δύο καλύμματα μεντεσέ.


1. 1. Χαλαρώστε τέσσερις βίδες (1).

2. Σύρετε προς τα έξω και αφαιρέστε την πόρτα (2).

1. 1. Αφαιρέστε τέσσερις βίδες (1).

2. Αφαιρέστε τους μεντεσέδες (2).

Οι μεντεσέδες έχουν αφαιρεθεί.

4.2.2 Τοποθέτηση επίπεδου μεντεσέ

Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.3 Αντικατάσταση ραφιού πόρτας

Προϋπόθεση:

Η πόρτα είναι ανοιχτή.

4.3.1 Αφαίρεση ραφιού πόρτας

▶ Ανασηκώστε το ράφι πόρτας προς τα επάνω.

4.3.2 Τοποθέτηση ραφιού πόρτας

▶ Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.4 Αντικατάσταση ραφιού

Προϋπόθεση:

Η πόρτα είναι ανοιχτή.

4.4.1 Αφαίρεση ραφιού

▶ Τραβήξτε το ράφι προς τα έξω.

4.4.2 Τοποθέτηση ραφιού

▶ Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.5 Αντικατάσταση τηλεσκοπικού ραφιού

Προϋπόθεση:

Η πόρτα είναι ανοιχτή.

4.5.1 Αφαίρεση τηλεσκοπικού ραφιού

1. Τραβήξτε προς τα έξω το τηλεσκοπικό ράφι μέχρι να απελευθερωθεί το άγκιστρο ασφάλισης.

1. Κατεβάστε το τηλεσκοπικό ράφι και στρέψτε το έξω πλευρικά.

2. Το τηλεσκοπικό ράφι αφαιρέθηκε.

4.5.2 Τοποθέτηση τηλεσκοπικού ραφιού

▶ Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.6 Αντικατάσταση συρταριού φρούτων και λαχανικών

Προϋπόθεση:

Η πόρτα είναι ανοιχτή.

4.6.1 Αφαίρεση συρταριού φρούτων και λαχανικών

1. Τραβήξτε προς τα έξω ολόκληρο το συρτάρι (1).
2. Αφαιρέστε το συρτάρι (2).

To συρτάρι αφαιρέθηκε.

4.6.2 Τοποθέτηση συρταριού φρούτων και λαχανικών

▶ Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.7 Αντικατάσταση διαχωριστικού και καλύμματος συρταριού φρούτων και λαχανικών

Προϋπόθεση:

Η πόρτα είναι ανοιχτή.

4.7.1 Αφαίρεση διαχωριστικού και καλύμματος συρταριού φρούτων και λαχανικών

1. Αφαιρέστε τη γυάλινη πλάκα από το διαχωριστικό.

1. Αφαιρέστε το συρτάρι φρούτων και λαχανικών.→193

2. 1. Πιέστε τον μοχλό στο κάτω μέρος και των δύο μερών διαχωριστικού (1).
3. Τραβήξτε το διαχωριστικό προς τα εμπρός (2).

1. Ανασηκώστε το διαχωριστικό και περιστρέψτε το στην άκρη.

To διαχωριστικό αφαιρέθηκε.

1. 1. Ανασηκώστε το κάλυμμα συρταριού φρούτων και λαχανικών.

2. Σπρώξτε το κάλυμμα συρταριού φρούτων και λαχανικών προς τα εμπρός και περιστρέψτε το στην άκρη για να το αφαιρέσετε.

To κάλυμμα συρταριού φρούτων και λαχανικών έχει αφαιρεθεί.

4.7.2 Τοποθέτηση διαχωριστικού και καλύμματος συρταριού φρούτων και λαχανικών

▶ Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.8 Αντικατάσταση συρταριού cool-fresh

Προϋπόθεση:

Η πόρτα είναι ανοιχτή.

4.8.1 Αφαίρεση συρταριού cool-fresh

1. Γείρετε το συρτάρι cool-fresh προς τα εμπρός (1).
2. Αφαιρέστε το συρτάρι cool-fresh (2).

To συρτάρι cool-fresh αφαιρέθηκε.

4.8.2 Τοποθέτηση συρταριού cool-fresh

Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.9 Αντικατάσταση πλευρικής ράβδου φωτισμού LED

Προτεινόμενα εργαλεία:

Βεντούζα ∅50 mm [00342224]

Η συσκευή διαθέτει ένα φως LED που δεν χρειάζεται συντήρηση. Αυτά τα φώτα μπορούν να επισκευαστούν μόνο από την εξυπηρέτηση πελατών ή από εξουσιοδοτημένους τεχνικούς!

Κίνδυνος ηλεκτροπληξίας λόγω ηλεκτροφόρων μερών!

Κίνδυνος για τη ζωή από ηλεκτροπληξία σε περίπτωση ακατάλληλης επι- σκευής

• Τα ηλεκτρικά μέρη πρέπει να επισκευάζονται από εκπαιδευμένους ηλεκτρολόγους.
  Μετά την επισκευή πραγματοποιήστε έλεγχο ασφάλειας σύμφωνα με το VDE 0701 ή κανονισμούς της συγκεκριμένης χώρας.

Κίνδυνος ηλεκτροπληξίας λόγω ηλεκτροφόρων μερών!

Θάνατος από ηλεκτροπληξία

- Αποσυνδέετε τις συσκευές από την παροχή ηλεκτρικού ρεύματος τουλάχιστον 60 δευτερόλεπτα πριν ξεκινήσετε τις επισκευές.

Αιχμηρές ακμές!

Τραυματισμοί από κοπή

▶ Φοράτε προστατευτικά γάντια.

Προϋπόθεση:

Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας.
Η πόρτα είναι ανοιχτή.
√ Τα ράφια χώρου ψυγείου έχουν αφαιρεθεί.

4.9.1 Αφαίρεση πλευρικής ράβδου φωτισμού LED

1. Κολλήστε τη βεντούζα στο επάνω ένα τρίτο της πλευρικής ράβδου φωτισμού LED.

1. Τραβήξε τη βεντούζα προς το μέρος σας με την πλευρική ράβδο φωτισμού LED με μια περιστροφική κίνηση.

1. Αποσυνδέστε την ηλεκτρική σύνδεση της πλευρικής ράβδου φωτισμού LED. Η πλευρική ράβδος φωτισμού LED αφαιρέθηκε.

4.9.2 Τοποθέτηση πλευρικής ράβδου φωτισμού LED

1. Συνδέστε την ηλεκτρική σύνδεση της πλευρικής ράβδου φωτισμού LED.
2. Στερεώστε την πλευρική ράβδο φωτισμού LED στη θέση της στο τοίχωμα του χώρου (τα άγκιστρα κουμπώνουν με χαρακτηριστικό ήχο).
   Η πλευρική ράβδος φωτισμού LED τοποθετήθηκε.

Επισκευή

4.10 Αντικατάσταση προβολέα LED

Протеινόμενα εργαλεία:

Ειδικό εργαλείο [00342180]
Плакé катσαβίδι Λεπίδα 2,4 mm x 0,4 mm x 60 mm, στο κιτ [00341820]

Η συσκευή διαθέτει ένα φως LED που δεν χρειάζεται συντήρηση. Αυτά τα φώτα μπορούν να επισκευαστούν μόνο από την εξυπηρέτηση πελατών ή από εξουσιοδοτημένους τεχνικούς!

ΚΙΝΔΥΝΟΣ

Κίνδυνος ηλεκτροπληξίας λόγω ηλεκτροφόρων μερών!

Κίνδυνος για τη ζωή από ηλεκτροπληξία σε περίπτωση ακατάλληλης επι- σκευής

• Τα ηλεκτρικά μέρη πρέπει να επισκευάζονται από εκπαιδευμένους ηλεκτρολόγους.
  Μετά την επισκευή πραγματοποιήστε έλεγχο ασφάλειας σύμφωνα με το VDE 0701 ή κανονισμούς της συγκεκριμένης χώρας.

KINAYNOΣ

Κίνδυνος ηλεκτροπληξίας λόγω ηλεκτροφόρων μερών! Θάνατος από ηλεκτροπληξία

- Αποσυνδέετε τις συσκευές από την παροχή ηλεκτρικού ρεύματος τουλάχιστον 60 δευτερόλεπτα πριν ξεκινήσετε τις επισκευές.

ΠΡΟΣΟΧΗ

Αιχμπρές ακμές!

Τραυματισμοί από κοπή

▶ Φοράτε προστατευτικά γάντια.

Προϋπόθεση:

Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας.
Η πόρτα είναι ανοιχτή.
√ Τα ράφια χώρου συντήρησης έχουν αφαιρεθεί.

4.10.1 Αφαίρεση spot φωτισμού LED

1. Απελευθερώστε το κάλυμμα spot φωτισμού LED.

1. Τραβήξτε το κάλυμμα spot φωτισμού LED προς τα μέσα και ταυτόχρονα σπρώξτε προς τα εμπρός.

1. Απασφαλίστε τη μονάδα spot φωτισμού LED.

1. Αποσυνδέστε την ηλεκτρική σύνδεση spot φωτισμού LED.

To spot φωτισμού LED αφαιρέθηκε.

4.10.2 Τοποθέτηση spot φωτισμού LED

▶ Εγκαταστήστε με την αντίθετη σειρά.
