Тип продукт	Вграден съдомиялна машина 60 см
Размери (В × Ш × Д)	81.5 см × 59.8 см × 55.0 см
Нетно тегло	Около 38 кг
Захранване	220‑240 V, 50/60 Hz, 10 A
Енергиен клас	E (скала A‑G)
Брой комплекти	12 стандартни комплекта
Нива на кошница	3 (горна, долна кошница, прибори)
Програми за миене	Еко 50°C, Стъкло 40°C, Бърза 45°C, Интензивна 70°C, Авто, Предварително изплакване
Допълнителни функции	Отложен старт (3‑9ч), половин зареждане, екстра сушене
Ниво на шум	46 dB(A) в еко програма
Детска безопасност	Бутон за заключване на бутоните
Защита от преливане	Вградена система AquaStop
Поддръжка на филтъра	Филтър с 3 мрежи, препоръчва се ръчно почистване
Индикатор за сол/изплакване	Светлинен дисплей на панела
Ремонтопригодност	Индекс на ремонтопригодност 7.2/10
Налични резервни части	Филтри, уплътнения, разпръсквателни рамена, помпа (чрез оторизиран сервиз)
Гаранция на производителя	2 години

Често задавани въпроси - KI81FHDD0 SIEMENS

Какви програми за миене са налични на Siemens KI81FHDD0?

Съдомиялната машина предлага програмите: Еко 50°C (най-икономична), Стъкло 40°C (деликатна), Бърза 45°C (леко натоварване), Интензивна 70°C (тенджери), Авто (сензори) и Предварително изплакване. Точните програми са описани в ръководството.

Как да почистя филтрите на моята съдомиялна Siemens KI81FHDD0?

Извадете долната кошница и завъртете цилиндричния филтър (обратно на часовниковата стрелка), за да го отключите. Измийте трите части под течаща вода с мека четка. Сглобете обратно в обратен ред. Редовното почистване предотвратява лошите миризми и гарантира добро изплакване.

Какво да направя, ако индикаторът за регенерираща сол остане включен дори след добавяне на сол?

Проверете дали солта е изсипана в предвидения резервоар (под долната кошница). Ако индикаторът остане, сензорът за сол може да е замърсен. Почистете капачката и сензора. Ако проблемът продължи, свържете се с следпродажбената служба на Siemens.

Моята съдомиялна показва код за грешка E15. Какво означава?

Грешката E15 показва теч на вода. Системата AquaStop е открила вода в тавата на уреда. Изпразнете водата от тавата (под съдомиялната) с помощта на гъба. Ако грешката се появи отново, извикайте техник за проверка на връзките и помпата.

Как да активирам заключването на бутоните (детска безопасност)?

Натиснете едновременно бутоните Отложен старт и Половин зареждане за около 3 секунди, докато се появи символ за заключване. За деактивиране повторете операцията. Тази функция предотвратява стартирането или промяната на цикъл от деца.

Какъв е максималният капацитет на комплектите за KI81FHDD0?

Този модел може да побере 12 стандартни комплекта. За оптимално миене поставете чиниите навътре, а чашите наклонени. Не претоварвайте кошниците, за да гарантирате добър резултат от почистването.

Съдомиялната издава шум по време на миене. Нормално ли е?

Шум от вода и въртене на рамената е нормален (около 46 dB(A)). Ако чувате тракане или скърцане, проверете дали съдовете са подредени правилно и дали няма предмет, блокиращ разпръсквателните рамена. Приборите не трябва да стърчат от кошницата.

Как да използвам функцията 'Половин зареждане'?

Функцията Половин зареждане позволява измиване само на горната или долната кошница. Заредете желаната част, изберете програма и натиснете бутона 'Половин зареждане' преди стартиране. Това намалява консумацията на вода и енергия за малки зареждания.

Къде мога да купя резервни части за моя Siemens KI81FHDD0?

Посетете официалния уебсайт Siemens Home Appliances (резервни части) или се свържете с оторизиран дилър. Често срещаните части (филтри, уплътнения, разпръсквателни рамена) са лесно достъпни. За електронни части е препоръчително да се обърнете към професионалист.

За какво служи индикаторът за изплакване?

Индикаторът за течност за изплакване светва, когато нивото е ниско. Течността за изплакване подобрява сушенето и предотвратява петна. Напълнете резервоара (намиращ се до отделението за препарат) до маркировката 'max'. Използвайте продукт, подходящ за съдомиялни машини.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ KI81FHDD0 SIEMENS

Съвети за ремонт - Хладилник

i Относно този документ.... 3

1.1 Важна информация.... 3

1.1.1 Цел.... 3

1.2 Обяснение на символите.... 3

1.2.1 Нива на опасност 3

1.2.2 Символи за опасност.... 3

1.2.3 Структура на предупрежденията.... 4

1.2.4 Общи символи 4

Безопасност...... 5

2.1 Общи инструкции за безопасност 5

2.1.1 Всички домашни уреди.... 5

4.1 Смяна на уплътнителя на вратата.... 7

4.2 Смяна на плоска панта 8

4.2.1 Сваляне на плоската панта 8

4.2.2 Монтиране на плоска панта.... 9

4.3 Смяна на стелажа на вратата.... 10

4.3.1 Изваждане на стелажа на вратата 10

4.3.2 Монтиране на стелажа на вратата 10

4.4 Смяна на рафта.... 11

4.4.1 Изваждане на рафта 11

4.4.2 Монтиране на рафта 11

4.5 Смяна на разтегателния рафт 12

4.5.1 Изваждане на разтегателния рафт 12

4.5.2 Монтиране на разтегателния рафт.... 12

4.6 Смяна на контейнера за плодове и зеленчуци 13

4.6.1 Изваждане на контейнера за плодове и зеленчуци.... 13

4.6.2 Монтиране на контейнера за плодове и зеленчуци.... 13

4.7 Смяна на преградната плоча и капака на контейнера за плодове и зеленчуци.... 14

4.7.1 Изваждане на преградната плоча и капака на контейнера за плодове и зеленчуци.... 14

4.7.2 Монтиране на преградната плоча и капака на контейнера за плодове и зеленчуци.... 14

4.8 Смяна на контейнера за прясно охладени продукти 15

4.8.1 Изваждане на контейнера за прясно охладени продукти.... 15

4.8.2 Монтиране на контейнера за прясно охладени продукти.... 15

4.9 Смяна на LED светлината на страничната лента.... 16

4.9.1 Сваляне на LED светлината на страничната лента 16

4.9.2 Монтиране на LED светлината на страничната лента 17

4.10 Смяна на LED спот лампата.... 18

4.10.1 Сваляне на LED спот лампата.... 18

4.10.2 Монтиране на LED спот лампата 19

i Относно този документ

1.1 Важна информация

1.1.1 Цел

Тези съвети за ремонт помагат на потребителя да ремонтира сам уреди в съответствие с регламента за екологосъобразно проектиране на уредите (от 03.2021 г.).

Те съдържат информация как да сменяте определени резервни части, включително предупреждения и рискове.

Ако имате някакви въпроси, моля свържете се с нашия отдел за обслужване на клиенти. Носим отговорност за щети, само ако съветите за ремонт са спазени правилно.

1.2 Обяснение на символите

1.2.1 Нива на опасност

Предупредителните нива се състоят от символ и сигнална дума. Сигналната дума показва сериозността на опасността.

Ниво на предупреждение Значение
ОПАСНОСТ	Неспазването на предупредителнотосъобщение ще доведе до смърт илисериозни наранявания.
ПРЕДУПРЕЖДЕНИЕ	Неспазването на предупредителнотосъобщение може да доведе до смъртили сериозни наранявания.
ВНИМАТЕЛНО	Неспазването на предупредителнотосъобщение може да доведе до лекинаранявания.
ВНИМАНИЕ!	Неспазването на предупредителнотосъобщение може да доведе до имуществени щети.

Символите за опасност са символични изображения, които дават индикация за вида опасност.

В този документ се използват следните символи за опасност:

Символ за опасност Значение
	Общо предупредително съобщение
	Опасност от електрическо напрежение
	Риск от експлозия
	Опасност от порязвания

i Относно този документ

Символ за опасност Значение
		Опасност от премазване
		Опасност от горещи повърхности
		Опасност от силно магнитно поле
		Опасност от нейонизиращо лъчение

1.2.3 Структура на предупрежденията

Предупрежденията в този документ имат стандартизиран външен вид и стандартизирана структура.

Следният пример показва предупреждение, което уведомява за токов удар, предизвикан от части под напрежение. Споменава се мярката за избягване на опасността.

1.2.4 Общи символи

В този документ се използват следните общи символи:

Общ символ Значение
[ЗАСН]		Идентифициране на специален съвет (текст и/или графика)
[О-ВЕТ]		Идентифициране на прост съвет (само текст)
[О-ЧЕТ]		Идентифициране на връзка към видео урок
[О-КЕТ]		Идентифициране на необходимите ин-струменти
[О-ТУТ]		Идентифициране на необходимите предварителни условия
[О-ТУТ]		Идентифициране на условие (ако ..., тогава ...)
[О-КЕТ]		Идентифициране на резултат
Старт Идентифициране на ключ или бутон
[00123456] Идентифициране на каталожен номер
Статус Идентифициране на показания текст/прозорец (на дисплея на уреда)

2.1 Общи инструкции за безопасност

2.1.1 Всички домашни уреди

Риск от токов удар поради части под напрежение!

• Грешки при ремонти, включващи електрически компоненти, могат да доведат до токов удар!
• Разкачете уреда от електрическата мрежа за поне 60 секунди, преди да започнете работа.
  ■ След ремонта трябва да се извърши проверка за безопасност съгласно VDE 0701 или в съответствие със специфичните за страната разпоредби.

Риск от нараняване от остри ръбове!

■ Носете предпазни ръкавици.

Риск от премазване по време на ремонт, поддръжка, отстраняване на неизправности и сервис поради тежки и движещи се компоненти

■ Носете защитни обувки.
■ Закрепете тежките компоненти, така че да не паднат.
■ Не позволявайте контакт на части от тялото с движещи се компоненти.

Риск за безопасността/функцията на уреда!

- Използвайте само оригинални резервни части.

Риск от повреда на електростатично чувствителни компоненти (ESD)!

■ Не докосвайте модулите, включително връзки и проводникови пътища.

Инструменти и помощни средства

посочване Подробности Изображения
Защитна кърпа[00342013]	60 см x 50 см
Смукателна чаша[00342224]	50 mm
Помощен инстру-мент[00342180]	Инструмент за разхлабване на пластмасови части "magic tool"
Накрайник Тогх TX20[00340865]	6,3 мм (1/4")

Ремонт

4.1 Смяна на уплътнителя на вратата

Изискване:

Вратата е отворена.

Ремонт

4.2 Смяна на плоска панта

Специални инструменти:

Накрайник Тогх TX20 6,3 мм (1/4") [00340865]

Изискване:

Уредът е изключен от захранването.
√ Мебелната врата е свалена. Вижте "Инструкция за монтаж".
Вратата е отворена.

2025-12-12_9001628795 Copyright by BSH Hausgeräte GmbH Страница 8 от 433

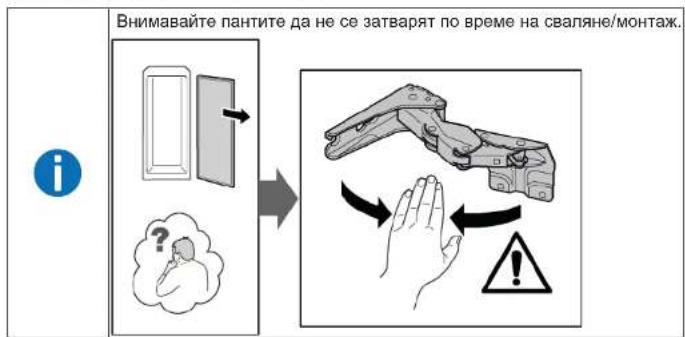

4.2.1 Сваляне на плоската панта

1. Отстранете двете капачета на пантите.


1. 1. Разхлабете четирите винта (1).

2. Плъзнете навън и свалете вратата (2).

1. 1. Свалете четирите винта (1).

2. Свалете пантите (2).

4.2.2 Монтиране на плоска панта

▶ Монтирайте в обратен ред.

Ремонт

4.3 Смяна на стелажа на вратата

Изискване:

Вратата е отворена.

4.3.1 Изваждане на стелажа на вратата

- Повдигнете стелажа на вратата нагоре.

Стелажът на вратата е свален.

4.3.2 Монтиране на стелажа на вратата

4.4.2 Монтиране на рафта

4.5 Смяна на разтегателния рафт

Изискване:

Вратата е отворена.

4.5.1 Изваждане на разтегателния рафт

1. Издърпайте разтегателния рафт до освобождаване на фиксатора.

1. Спуснете разтегателния рафт и го завъртете настрани.

2. → Разтегателният рафт е изваден.

4.5.2 Монтиране на разтегателния рафт

▶ Монтирайте в обратен ред.

Ремонт

4.6 Смяна на контейнера за плодове и зеленчуци

Изискване:

Вратата е отворена.

4.6.1 Изваждане на контейнера за плодове и зеленчуци

1. Издърпайте напълно контейнера (1).

2. Извадете контейнера (2).

Контейнерът е изваден.

4.6.2 Монтиране на контейнера за плодове и зеленчуци

▶ Монтирайте в обратен ред.

Ремонт

4.7 Смяна на преградната плоча и капака на контейнера за плодове и зеленчуци

Изискване:

Вратата е отворена.

4.7.1 Изваждане на преградната плоча и капака на контейнера за плодове и зеленчуци

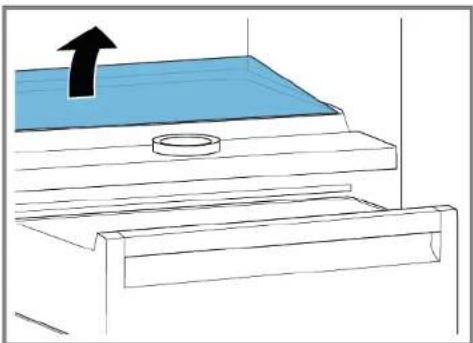

1. Свалете стъклената плоча от преградната плоча.

1. Извадете контейнера за плодове и зеленчуци.→13

2. 1. Натиснете лоста отдолу върху двете страни на преградната плоча (1).
3. Издърпайте преградната плоча напред (2).

1. Вдигнете преградната плоча и я завъртете настрани. → Преградната плоча е извадена.

2. 1. Повдигнете капака на контейнера за плодове и зеленчуци.
3. Издърпайте капака на контейнера за плодове и зеленчуци напред и го за- въртете настрани. Капакът на контейнера за плодове и зеленчуци е свален.

4.7.2 Монтиране на преградната плоча и капака на контейнера за плодове и зеленчуци

▶ Монтирайте в обратен ред.

Ремонт

4.8 Смяна на контейнера за прясно охладени продукти

Изискване:

Вратата е отворена.

4.8.1 Изваждане на контейнера за прясно охладени продукти

1. Наклонете контейнера за прясно охладени продукти напред (1).
2. Извадете контейнера за прясно охладени продукти (2).

Контейнерът за прясно охладени продукти е изваден.

4.8.2 Монтиране на контейнера за прясно охладени продукти

4.9 Смяна на LED светлината на страничната лента

Специални инструменти:

Смукателна чаша ∅50 мм [00342224]

Вашият уред е снабден с LED осветление, което не изисква поддръжка.

Това осветление може да бъде ремонтирано само от специалисти от службата за обслужване на клиенти или от квалифицирани техници!

ОПАСНОСТ

Риск от токов удар поради части под напрежение!

Опасност за живота от токов удар в случай на неправилен ремонт
- Електрическите части трябва да се ремонтират от квалифици- рани електротехници.
- След ремонта трябва да се извърши проверка за безопасност съгласно VDE 0701 или в съответствие със специфичните за страната разпоредби.

ОПАСНОСТ

Риск от токов удар поради части под напрежение!

Смърт от токов удар

- Изключете уредите от електрическото захранване поне 60 секунди преди започване на ремонта.

ВНИМАТЕЛНО

Остри ръбове!

Наранявания от порязване

▶ Носете предпазни ръкавици.

Изискване:

Уредът е изключен от захранването.
Вратата е отворена.
Рафтовете на хладилното отделение са извадени.

4.9.1 Сваляне на LED светлината на страничната лента

1. Поставете смукателната чаша върху горната трета на LED светлината на страничната лента.

1. Издърпайте смукателната чаша с предната LED светлина на страничната лента с едно въртеливо движение.

1. Изключете електрическата връзка на LED светлината на страничната лента. LED светлина на страничната лента е свалена.

4.9.2 Монтиране на LED светлината на страничната лента

1. Свържете електрическата връзка на LED светлината на страничната лента.
2. Фиксирайте LED светлината на страничната лента на нейното място на стената на отделението (куките щракват).
   LED светлината на страничната лента е монтирана.

Ремонт

4.10 Смяна на LED спот лампата

Специални инструменти:

Вашият уред е снабден с LED осветление, което не изисква поддръжка.

Това осветление може да бъде ремонтирано само от специалисти от службата за обслужване на клиенти или от квалифицирани техници!

ОПАСНОСТ

Риск от токов удар поради части под напрежение!

Опасност за живота от токов удар в случай на неправилен ремонт

• Електрическите части трябва да се ремонтират от квалифици- рани електротехници.
• След ремонта трябва да се извърши проверка за безопасност съгласно VDE 0701 или в съответствие със специфичните за страната разпоредби.

ОПАСНОСТ

Риск от токов удар поради части под напрежение! Смърт от токов удар

- Изключете уредите от електрическото захранване поне 60 секунди преди започване на ремонта.

ВНИМАТЕЛНО

Остри ръбове!

Наранявания от порязване

▶ Носете предпазни ръкавици.

Изискване:

Уредът е изключен от захранването.
Вратата е отворена.
Рафтовете на хладилното отделение са извадени.

4.10.1 Сваляне на LED спот лампата

1. Освободете кальфа на LED спот лампата.

1. Издърпайте кальфа на LED спот лампата навътре и едновременно с натиснете напред.

1. Отделете модула на LED спот лампата.

1. Изключете електрическата връзка на LED спот лампата.

LED спот лампата е свалена.

4.10.2 Монтиране на LED спот лампата

▶ Монтирайте в обратен ред.
