Τύπος προϊόντος	Συνδυασμένο ψυγείο με καταψύκτη
Ύψος (cm)	177
Πλάτος (cm)	54
Βάθος (cm)	54
Καθαρό βάρος (kg)	60
Ενεργειακή κλάση	E
Ετήσια κατανάλωση (kWh/έτος)	250
Επίπεδο θορύβου (dB)	38
Συνολική καθαρή χωρητικότητα (L)	310
Χωρητικότητα ψυγείου (L)	210
Χωρητικότητα καταψύκτη (L)	100
Αυτονομία σε περίπτωση διακοπής (h)	10
Κλιματική κλάση	SN-T
Σύστημα ψύξης	Στατικό ψύξη με αυτόματη απόψυξη του ψυγείου
Εσωτερικός φωτισμός	LED
Γυάλινα ράφια	Ναι (3 ρυθμιζόμενα ράφια)
Θήκες πόρτας	Ναι (4 θήκες)
Συρτάρι φρούτων και λαχανικών	Ναι (1 συρτάρι)
Ρυθμιζόμενα πόδια	Ναι (2 μπροστινά πόδια)
Αντιστροφή πόρτας	Δυνατό
Ηλεκτρική τροφοδοσία (V/Hz)	220-240 V ~ 50 Hz
Καθαρισμός	Καθαρίστε με ένα μαλακό πανί και σαπουνόνερο. Αποφύγετε τα λειαντικά προϊόντα.

Συχνές ερωτήσεις - BD2056IFAN Profilo

Πώς ρυθμίζω τη θερμοκρασία του ψυγείου;

Χρησιμοποιήστε το κουμπί ρύθμισης στο εσωτερικό του ψυγείου. Η συνιστώμενη θερμοκρασία είναι 4°C για το ψυγείο και -18°C για τον καταψύκτη.

Γιατί κάνει θόρυβο το ψυγείο μου;

Ένας ελαφρός θόρυβος είναι φυσιολογικός (συμπιεστής, κυκλοφορία αερίου). Εάν ο θόρυβος είναι δυνατός, ελέγξτε ότι η συσκευή είναι επίπεδη και δεν ακουμπάει σε τοίχο.

Πώς ξεπαγώνω τον καταψύκτη;

Αυτό το μοντέλο διαθέτει αυτόματη απόψυξη για το ψυγείο. Για τον καταψύκτη, εάν σχηματιστεί πάγος, αποσυνδέστε τη συσκευή, αδειάστε την και αφήστε την πόρτα ανοιχτή μέχρι να λιώσει ο πάγος.

Τι κάνω αν ο εσωτερικός φωτισμός δεν λειτουργεί;

Ελέγξτε τη λάμπα LED. Εάν έχει καεί, αντικαταστήστε την με λάμπα ίδιου τύπου (συμβουλευτείτε το εγχειρίδιο). Εάν το πρόβλημα επιμένει, επικοινωνήστε με έναν επαγγελματία.

Μπορώ να αντιστρέψω την φορά ανοίγματος της πόρτας;

Ναι, η πόρτα είναι αναστρέψιμη. Ακολουθήστε τις οδηγίες του εγχειριδίου για να αντιστρέψετε τους μεντεσέδες. Θα χρειαστείτε ένα κατσαβίδι και πιθανώς ένα κλειδί.

Πώς καθαρίζω τα τσιμούχες της πόρτας;

Καθαρίστε τα τσιμούχες με ένα μαλακό πανί βρεγμένο με χλιαρό νερό και ήπιο σαπούνι. Ξεβγάλτε και στεγνώστε. Μην χρησιμοποιείτε επιθετικά χημικά.

Ποια είναι η ηλεκτρική κατανάλωση αυτού του ψυγείου;

Η ετήσια κατανάλωση είναι περίπου 250 kWh, που αντιστοιχεί στην ενεργειακή κλάση Ε.

Πώς εγκαθιστώ το ψυγείο;

Τοποθετήστε τη συσκευή σε ξηρό και καλά αεριζόμενο χώρο, μακριά από πηγές θερμότητας. Αφήστε ένα διάστημα τουλάχιστον 5 cm στο πίσω μέρος. Ρυθμίστε τα πόδια ώστε να είναι επίπεδη.

Τι κάνω σε περίπτωση διακοπής ρεύματος;

Αποφύγετε να ανοίγετε τις πόρτες. Τα τρόφιμα θα παραμείνουν κρύα για περίπου 10 ώρες. Εάν η διακοπή διαρκέσει περισσότερο, ελέγξτε τα τρόφιμα πριν τα καταναλώσετε.

Πού βρίσκω ανταλλακτικά;

Επικοινωνήστε με το τμήμα εξυπηρέτησης μετά την πώληση της Profilo ή με έναν εξουσιοδοτημένο μεταπωλητή. Ανταλλακτικά όπως ράφια, θήκες ή λάμπες είναι διαθέσιμα.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ BD2056IFAN Profilo

Υποδείξεις επισκευής - Ψυγειοκαταψύκτης

i Σχετικά με αυτό το έγγραφο.... 293

1.1 Σημαντικές πληροφορίες 293

1.1.1 Σκοπός 293

1.2 Επεξήγηση συμβόλων 293

1.2.1 Επίπεδα κινδύνου 293

1.2.2 Σύμβολα κινδύνου 293

1.2.3 Δομή των προειδοποιήσεων 294

1.2.4 Γενικά σύμβολα 294

Ασφάλεια.... 295

2.1 Γενικές οδηγίες ασφαλείας 295

2.1.1 Όλες οι οικιακές συσκευές 295

Εργαλεία και βοηθήματα.... 296

Επισκευή 297

4.1 Αντικατάσταση στεγανοποιητικού πόρτας 297

4.1.1 Αφαίρεση στεγανοποιητικού πόρτας.... 297

4.1.2 Τοποθέτηση στεγανοποιητικού πόρτας 297

4.2 Αντικατάσταση λαβής πόρτας 300

4.2.1 Αφαίρεση λαβής πόρτας 300

4.2.2 Τοποθέτηση λαβής πόρτας 300

4.3 Αντικατάσταση επάνω μεντεσέ πόρτας 301

4.3.1 Αφαίρεση επάνω μεντεσέ πόρτας 301

4.3.2 Τοποθέτηση επάνω μεντεσέ πόρτας 302

4.4 Αντικατάσταση επάνω μεντεσέ πόρτας (πόρτα με οθόνη) 303

4.4.1 Αφαίρεση επάνω μεντεσέ πόρτας 303

4.4.2 Τοποθέτηση επάνω μεντεσέ πόρτας 304

4.5 Αντικατάσταση μεσαίου μεντεσέ πόρτας 305

4.5.1 Αφαίρεση μεσαιου μεντεσέ πόρτας.... 305

4.5.2 Τοποθέτηση μεσαιου μεντεσέ πόρτας 305

4.6 Αντικατάσταση κάτω μεντεσέ πόρτας.... 306

4.6.1 Αφαίρεση κάτω μεντεσέ πόρτας.... 306

4.6.2 Τοποθέτηση κάτω μεντεσέ πόρτας.... 306

4.7 Αντικατάσταση ραφιού 307

4.7.1 Αφαίρεση ραφιού 307

4.7.2 Τοποθέτηση ραφιού 307

4.8 Αντικατάσταση ραφιού πολλαπλών χρήσεων.... 308

4.8.1 Αφαίρεση ραφιού πολλαπλών χρήσεων.... 308

4.8.2 Τοποθέτηση ραφιού πολλαπλών χρήσεων.... 308

4.9 Αντικατάσταση εὐκαμπτου ραφιού 309

4.9.1 Αφαίρεση εύκαμπτου ραφιού.... 309

4.9.2 Τοποθέτηση εύκαμπτου ραφιού 309

4.10 Αντικατάσταση σετ πρωινού 310

4.10.1 Αφαίρεση σετ πρωινού 310

4.10.2 Τοποθέτηση σετ πρωινού 310

4.11 Αντικατάσταση επιφάνειας εναπόθεσης φιαλών 311

4.11.1 Αφαίρεση επιφάνειας εναπόθεσης φιαλών 311

4.11.2 Τοποθέτηση επιφάνειας εναπόθεσης φιαλών 311

4.12 Αντικατάσταση ραφιού πόρτας.... 312

4.12.1 Αφαίρεση ραφιού πόρτας.... 312

4.12.2 Τοποθέτηση ραφιού πόρτας...... 312

4.13 Αντικατάσταση συρταριού κατεψυγμένων τροφίμων...... 313

4.13.1 Αφαίρεση συρταριού κατεψυγμένων τροφίμων.... 313

4.13.2 Τοποθέτηση συρταριού κατεψυγμένων τροφίμων.... 313

4.14 Αντικατάσταση συρταριού 314

4.14.1 Αφαίρεση συρταριού 314

4.14.2 Τοποθέτηση συρταριού....314

4.15 Αντικατάσταση τηλεσκοπικού συρταριού 315

4.15.1 Αφαίρεση τηλεσκοπικού συρταριού 315

4.15.2 Τοποθέτηση τηλεσκοπικού συρταριού 315

4.16 Αντικατάσταση spot φωτισμού LED.... 316

4.16.1 Αφαίρεση spot φωτισμού LED 316

4.16.2 Τοποθέτηση spot φωτισμού LED.... 316

4.17 Αντικατάσταση επάνω φωτός LED.... 317

4.17.1 Αφαίρεση φωτός LED 317

4.17.2 Τοποθέτηση επάνω φωτισμού LED 318

4.18 Αντικατάσταση πλευρικής ράβδου φωτισμού LED.... 319

4.18.1 Αφαίρεση πλευρικής ράβδου φωτισμού LED.... 319

4.18.2 Τοποθέτηση πλευρικής ράβδου φωτισμού LED.... 320

i Σχετικά με αυτό το έγγραφο

1.1 Σημαντικές πληροφορίες

1.1.1 Σκοπός

Αυτές οι συμβουλές επισκευών υποστηρίζουν τους καταναλωτές στην επισκευή των συσκευών από τους ίδιους, σύμφωνα με τον ισχύοντα κανονισμό οικολογικού σχεδιασμού (από τις 03/2021).

Περιέχουν πληροφορίες για την αντικατάσταση ορισμένων ανταλλακτικών, συμπεριλαμβανομένων προειδοποιήσεων και κινδύνων.

Σε περίπτωση ερωτήσεων, επικοινωνήστε με το τμήμα εξυπηρέτησης πελατών της εταιρείας μας. Φέρουμε ευθύνη για τις ζημιές εάν οι συμβουλές επισκευής έχουν ακολουθηθεί σωστά.

1.2 Επεξήγηση συμβόλων

1.2.1 Επίπεδα κινδύνου

Τα επίπεδα προειδοποίησης ασφάλειας αποτελούνται από ένα σύμβολο και μια λέξη. Η λέξη προειδοποίησης προσδιορίζει τη σοβαρότητα του κινδύνου.

Επίπεδο προειδοποίησης Σημασία
⚠️ KINDYNOΣ	Η μη τήρηση του προειδοποιητικούμηνύματος θα οδηγήσει σε θάνατο ή σεσοβαρούς τραυματισμούς.
⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ	Η μη τήρηση του προειδοποιητικούμηνύματος θα μπορούσε να οδηγήσει σεθάνατο ή σε σοβαρούς τραυματισμούς.
⚠️ ΠΡΟΣΟΧΗ	Η μη τήρηση του προειδοποιητικούμηνύματος θα μπορούσε να οδηγήσει σεμικρούς τραυματισμούς.
ΠΡΟΣΟΧΗ!	Η μη τήρηση του προειδοποιητικούμηνύματος θα μπορούσε να οδηγήσει σευλικές ζημιές της ιδιοκτησίας.

Πίνακας 1: Επίπεδα κινδύνου

1.2.2 Σύμβολα κινδύνου

Τα σύμβολα κινδύνου είναι συμβολικές αναπαραστάσεις που δίνουν μια ένδειξη για το είδος του κινδύνου.

Τα ακόλουθα σύμβολα κινδύνου χρησιμοποιούνται στο παρόν έγγραφο:

Σύμβολο κινδύνου Σημασία
		Γενικό προειδοποιητικό μήνυμα
		Κίνδυνος από ηλεκτρική τάση
		Κίνδυνος έκρηξης
		Κίνδυνος κοψίματος

i Σχετικά με αυτό το έγγραφο

Σύμβολο κινδύνου Σημασία
		Κίνδυνος σύνθλιψης
		Κίνδυνος από καυτές επιφάνειες
		Κίνδυνος από ισχυρό μαγνητικό πεδίο
		Κίνδυνος από μη ιονίζουσα ακτινοβολία

Πίνακας 2: Σύμβολα κινδύνου

1.2.3 Δομή των προειδοποιήσεων

.Οι προειδοποιήσεις σε αυτό το έγγραφο έχουν μια τυποποιημένη εμφάνιση και μια τυποποιημένη δομή.

Το παρακάτω παράδειγμα δείχνει μια προειδοποίηση που προειδοποιεί κατά της ηλεκτροπληξίας λόγω ηλεκτροφόρων μερών. Αναφέρεται το μέτρο για την αποφυγή του κινδύνου.

1.2.4 Γενικά σύμβολα

Τα ακόλουθα γενικά σύμβολα χρησιμοποιούνται στο παρόν έγγραφο:

	rúμβολo Σημασία
		Tautotpoíηση μιας ειδικής συμβουλής (κειμένου ἡ/και γραφικών)
[ωωω]		Tautotpoíηση μιας ειδικής συμβουλής (μόνο κειμένου)
[τωωω]		Tautotpoíηση συνδέσμου ἡ εκταιδευτικού βίντεο
[θωωω]		Tautotpoíηση απαραίτητων εργαλείων
[ωωωω]		Tautotpoíηση απαραίτητων προϋποθέσεων
[ωωωω]		Tautotpoíηση μιας συνθήκης (αν ..., κατόπιν ...)
[θωωω]		Tautotpoíηση αποτελέσματος
[Evapξη]	Tautotpoíηση ενός πλήκτρου ἡ κουμπιού
[00123456]	Tautotpoíηση ενός κωδικού	ανταλλακτικού
Κατάσταση	Tautotpoíηση εμφανιζόμενου κειμένου/παραθύρου (στην οθόνη της συσκευής)

Πίνακας 3: Γενικά σύμβολα

Ασφάλεια

2.1 Γενικές οδηγίες ασφαλείας

2.1.1 Όλες οι οικιακές συσκευές

Κίνδυνος ηλεκτροπληξίας λόγω ηλεκτροφόρων μερών!

■ Τα σφάλματα από επισκευές σε ηλεκτρικά εξαρτήματα μπορεί να προκαλέσουν ηλεκτροπληξία!
■ Αποσυνδέστε τη συσκευή από την πρίζα για τουλάχιστον60 δευτερόλεπτα πριν από την έναρξη των εργασιών.
■ Μετά την επισκευή πραγματοποιήστε έλεγχο ασφάλειας σύμφωνα με το VDE 0701 ή κανονισμούς της συγκεκριμένης χώρας.

Κίνδυνος τραυματισμού από κοφτερές άκρες!

■ Φοράτε προστατευτικά γάντια.

Κίνδυνος σύνθλιψης κατά την επισκευή, συντήρηση, αντιμετώπιση προβλημάτων και το σέρβις από βαριά και κινούμενα μέρη

■ Форάτε προστατευτικά υποδήματα.
■ Ασφαλίστε τα βαριά μέρη από πτώση.
■ Μην προσαρτάτε μέρη του πλαισίου στα κινούμενα μέρη.

Κίνδυνος για την ασφάλεια/τη λειτουργία της συσκευής!

■ Χρησιμοποιείτε μόνο γνήσια ανταλλακτικά.

Κίνδυνος πρόκλησης βλάβης σε μέρη ευαίσθητα στον στατικό ηλεκτρισμό (ESDs)!

■ Μην αγγίζετε τις μονάδες, συμπεριλαμβανομένων των συνδέσεων και των αγωγών των πλακετών.

Εργαλεία και βοηθήματα

Ονομασία Λεπτομέριες Εικόνες
Πανάκι προστασίας[00342013]	60 cm x 50 cm
Πλακέ κατσαβίδι Λεπίδα 2,4 mm x 0,4 mm x60 mm, στο κιτ [00341820]
Ειδικό εργαλείο[00342180]
Βεντούζα[00342224]	∅50 mm
Μύτη Torx TX20[00340865]	6,3 mm (1/4")
Πλακέ κατσαβίδι Λεπίδα 10 mm x 1,6 mm x200 mm

Επισκευή

4.1 Αντικατάσταση στεγανοποιητικού πόρτας

Προϋπόθεση:

Η πόρτα είναι ανοιχτή.

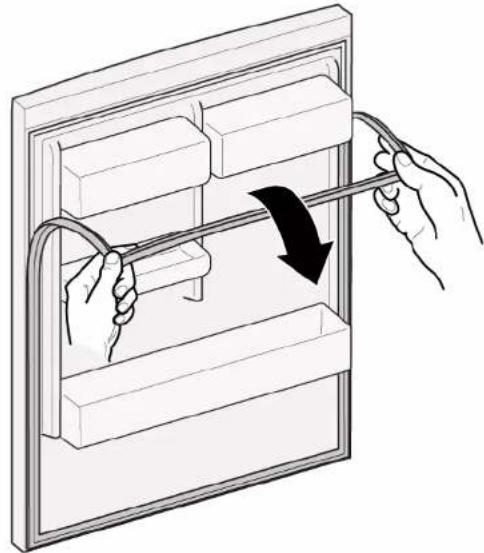

4.1.1 Αφαίρεση στεγανοποιητικού πόρτας

1. Απελευθερώστε το στεγανοποιητικό πόρτας από την εγκοπή στη δεξιά και αριστερή γωνία.

1. Τραβήξτε το στεγανοποιητικό πόρτας έξω από την εγκοπή.

Το στεγανοποιητικό της πόρτας έχει αφαιρεθεί.

4.1.2 Τοποθέτηση στεγανοποιητικού πόρτας

	To páxos tou véou steyavontoinikóú pórtas μπορεί va atoklívei elaφwós antó to páxos tou palaiou steyavontoinikóú pórtas. Autó dev θα etηρεάσει τη συμπεριφορά κλεισίματος και τη μακροπρόθεσμη leitoupyía.
	Εάν η συσκευή σας έχεις προσαρμοζόμενους μεντεσέδες ή προσαρτήματα μεντεσέ, μπορεί va βελτιστοποίησετε τη συμπεριφορά κλεισίματος αργότερα.
	Οι μικρές opτές πλευρικά στο steyavontoinikó της pórtas είναι leitoupykές (απαραίτητες για τον αερισμό). Dev είναι kataσκευαστικά ελατώματα.

Επισκευή

1. Ελέγζτε την εγκοπή για το στεγανοποιητικό για ζημιές.

1. if Εάν η εγκοπή για στεγανοποιητικό είναι κατεστραμμένη.
2. Επικοινωνήστε με την εξυπηρέτηση πελατών.

3.

Η ελαφριά παραμόρφωση του στεγανοποιητικού της πόρτας είναι φυσιολογική και δεν επηρεάζει τη λειτουργία της. Συνιστάται να ισιώνετε το στεγανοποιητικό της πόρτας πριν την τοποθετήσετε στη συσκευή.

Θερμάνετε το στεγανοποιητικό της πόρτας με πιστολάκι ή ζεστό νερό και αλλάξτε το σχήμα του με το χέρι.

1. Πιέστε τις γωνίες του στεγανοποιητικού επάνω και κάτω στην εγκοπή.

1. Πιέστε ολόκληρο το στεγανοποιητικό βήμα βήμα στο εσωτερικό της εγκοπής.

Το στεγανοποιητικό της πόρτας τοποθετήθηκε.

Επισκευή

4.2 Αντικατάσταση λαβής πόρτας

Ειδικά βοηθητικά μέσα:

Mútn Torx TX20 6,3 mm (1/4") [00340865]

Плакé катσαβίδι Λεπίδα 10 mm x 1,6 mm x 200 mm

Προϋπόθεση:

Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας.
Η πόρτα είναι ανοιχτή.

4.2.1 Αφαίρεση λαβής πόρτας

1. Αφαιρέστε τα δύο πώματα βίδας (1).
2. Ξεβιδώστε δύο βίδες (2).
3. Αφαιρέστε τη λαβή της πόρτας (3).

Η λαβή της πόρτας έχει αφαιρεθεί

Η λαβή πόρτας για τη δεύτερη πόρτα μπορεί να αφαιρεθεί με τον ίδιο τρόπο.

4.2.2 Τοποθέτηση λαβής πόρτας

▶ Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.3 Αντικατάσταση επάνω μεντεσέ πόρτας

Ειδικά βοηθητικά μέσα:

Mútn Torx TX20 6,3 mm (1/4") [00340865]

Προϋπόθεση:

Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας.
√ Αφαιρούνται τα εσωτερικά εξαρτήματα συσκευής.

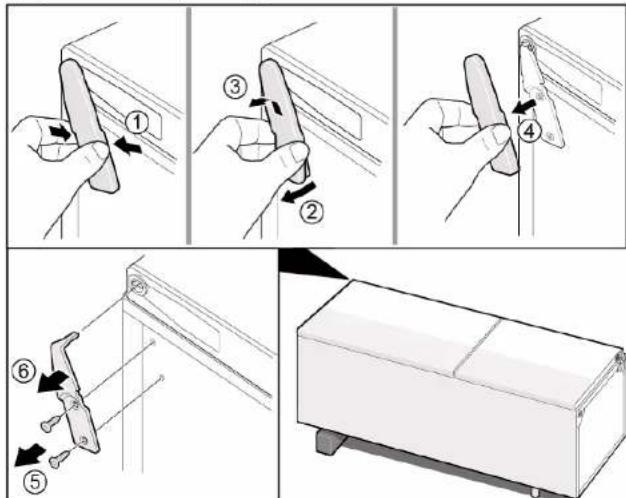

4.3.1 Αφαίρεση επάνω μεντεσέ πόρτας

1. Τοποθετήστε τη συσκευή στην πίσω πλευρά.

1. 1. Πιέστε το επάνω κάλυμμα μεντεσέ και στις δύο πλευρές (1).

2. Μετακινήστε και αφαιρέστε το κάλυμμα επάνω μεντεσέ (2).

3. Περιστρέψτε το κάλυμμα μεντεσέ (3).
4. Αφαιρέστε το κάλυμμα επάνω μεντεσέ (4).
5. Ξεβιδώστε δύο βίδες (5).
6. Αφαιρέστε τον επάνω μεντεσέ (6).

Ο επάνω μεντεσές έχει αφαιρεθεί.

4.3.2 Τοποθέτηση επάνω μεντεσέ πόρτας

▶ Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.4 Αντικατάσταση επάνω μεντεσέ πόρτας (πόρτα με οθόνη)

Ειδικά βοηθητικά μέσα:

Mútn Torx TX20 6,3 mm (1/4") [00340865]

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Βαριές, ογκώδεις συσκευές!

Τραυματισμοί μέσης και μυών

Η διαδικασία αφαίρεσης της πόρτας της συσκευής πρέπτει να εκτελείται μόνο από εκπαιδευμένους ειδικούς.
Η μετακίνηση της συσκευής πρέπει να εκτελείται από δύο άτομα.
Χρησιμοποιείτε μόνο κατάλληλα εργαλεία και εξοπλισμό.

ΠΡΟΣΟΧΗ

Αιχμηρές ακμές!

Τραυματισμοί από κοπή

▶ Φοράτε προστατευτικά γάντια.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Ολίσθηση κεκλιμένων συσκευών!

Κατάγματα οστών/τραυματισμοί σύνθλιψης

▶ Ασφαλίστε τις συσκευές από ολίσθηση.

ΠΡΟΣΟΧΗ

Κίνδυνοι από πτώση μερών εξαιτίας χαλαρών βιδών!

Τραυματισμός εξαιτίας πτώσης τμημάτων.

Ασφαλίστε τα εξαρτήματα από πτώση.

ΠΡΟΣΟΧΗ!

Κίνδυνων από πτώση εξαρτημάτων εξαιτίας χαλαρών βιδών!

Ζημιά σε άλλα μέρη της συσκευής ή στην οικία του πελάτη, π.χ. δάπεδο.

▶ Ασφαλίστε τα εξαρτήματα από πτώση.

Προϋπόθεση:

Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας.
√ Αφαιρούνται τα εσωτερικά εξαρτήματα συσκευής.

4.4.1 Αφαίρεση επάνω μεντεσέ πόρτας

1. Τοποθετήστε τη συσκευή στην πίσω πλευρά.

1. 1. Αφαιρέστε το κάλυμμα επάνω μεντεσέ (1).

2. Αφαιρέστε το κάλυμμα του κουτιού καλωδίων (2).

3. Αποσυνδέστε την ηλεκτρική σύνδεση (3).
4. Ξεβιδώστε τη βίδα σύνδεσης γείωσης (4).
5. Αφαιρέστε την προστασία καλωδίων (5).
6. Ξεβιδώστε τη βίδα (6).

Ο επάνω μεντεσές έχει αφαιρεθεί.

4.4.2 Τοποθέτηση επάνω μεντεσέ πόρτας

▶ Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.5 Αντικατάσταση μεσαίου μεντεσέ πόρτας

Ειδικά βοηθητικά μέσα:

Mútn Torx TX20 6,3 mm (1/4") [00340865]

Προϋπόθεση:

Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας.
√ Αφαιρούνται τα εσωτερικά εξαρτήματα συσκευής.
√ Ο επάνω μεντεσές της πόρτας έχει αφαιρεθεί.
Η επάνω πόρτα έχει αφαιρεθεί.

4.5.1 Αφαίρεση μεσαίου μεντεσέ πόρτας

1. Αφαιρέστε την πόρτα χώρου ψυγείου (1).
2. Ξεβιδώστε δύο βίδες (2).
3. Αφαιρέστε τον μεσαίο μεντεσέ (3).

Ο μεσαίος μεντεσές έχει αφαιρεθεί.

4.5.2 Τοποθέτηση μεσαίου μεντεσέ πόρτας

▶ Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.6 Αντικατάσταση κάτω μεντεσέ πόρτας

Ειδικά βοηθητικά μέσα:

Mútn Torx TX20 6,3 mm (1/4") [00340865]

Προϋπόθεση:

Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας.
Αφαιρούνται τα εσωτερικά εξαρτήματα συσκευής.
√ Ο επάνω μεντεσές έχει αφαιρεθεί.
√ Ο μεσαίος μεντεσές έχει αφαιρεθεί.

4.6.1 Αφαίρεση κάτω μεντεσέ πόρτας

1. Αφαιρέστε την πόρτα χώρου κατάψυξης (1).
2. Ξεβιδώστε τη βίδα (2).
3. Γυρίστε τον κάτω μεντεσέ προς τα έξω (3).
4. Αφαιρέστε τον κάτω μεντεσέ (4).

Ο κάτω μεντεσές πόρτας έχει αφαιρεθεί.

4.6.2 Τοποθέτηση κάτω μεντεσέ πόρτας

▶ Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.7 Αντικατάσταση ραφιού

Προϋπόθεση:

Η πόρτα είναι ανοιχτή.

4.7.1 Αφαίρεση ραφιού

▶ Τραβήξτε το ράφι προς τα έξω.

4.7.2 Τοποθέτηση ραφιού

▶ Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.8 Αντικατάσταση ραφιού πολλαπλών χρήσεων

Προϋπόθεση:

Η πόρτα είναι ανοιχτή.

4.8.1 Αφαίρεση ραφιού πολλαπλών χρήσεων

1. 1. Τραβήξτε το δεξί τμήμα του ραφιού πολλαπλών χρήσεων προς τα εμπρός (1).
2. Αφαιρέστε το δεξί τμήμα του ραφιού πολλαπλών χρήσεων (2).

1. Αφαιρέστε το αριστερό τμήμα του ραφιού πολλαπλών χρήσεων με τον ίδιο τρόπο.

To páfi polllaplών χρήσεων αφαιρέθηκε.

4.8.2 Τοποθέτηση ραφιού πολλαπλών χρήσεων

Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.9 Αντικατάσταση εύκαμπτου ραφιού

Προϋπόθεση:

Η πόρτα είναι ανοιχτή.

4.9.1 Αφαίρεση εύκαμπτου ραφιού

1. Αφαιρέστε το γυάλινο ράφι (1).
2. Σηκώστε το εύκαμπτο ράφι και τραβήξτε το προς τα έξω (2).

To εύκαμπτο ράφι αφαιρέθηκε.

4.9.2 Τοποθέτηση εύκαμπτου ραφιού

▶ Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.10 Αντικατάσταση σετ πρωινού

Προϋπόθεση:

Η πόρτα είναι ανοιχτή.

4.10.1 Αφαίρεση σετ πρωινού

Σηκώστε το σετ πρωινού και τραβήξτε το έξω.

To set πρωινού αφαιρέθηκε.

4.10.2 Τοποθέτηση σετ πρωινού

▶ Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.11 Αντικατάσταση επιφάνειας εναπόθεσης φιαλών

Προϋπόθεση:

Η πόρτα είναι ανοιχτή.

4.11.1 Αφαίρεση επιφάνειας εναπόθεσης φιαλών

▶ Τραβήξτε προς τα έξω την επιφάνεια εναπόθεσης φιαλών.

Η επιφάνεια εναπόθεσης φιαλών έχει αφαιρεθεί.

4.11.2 Τοποθέτηση επιφάνειας εναπόθεσης φιαλών

▶ Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.12 Αντικατάσταση ραφιού πόρτας

Προϋπόθεση:

Η πόρτα είναι ανοιχτή.

4.12.1 Αφαίρεση ραφιού πόρτας

▶ Ανασηκώστε το ράφι πόρτας προς τα επάνω.

4.12.2 Τοποθέτηση ραφιού πόρτας

▶ Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.13 Αντικατάσταση συρταριού κατεψυγμένων τροφίμων

Προϋπόθεση:

Η πόρτα είναι ανοιχτή.

4.13.1 Αφαίρεση συρταριού κατεψυγμένων τροφίμων

1. Τραβήξτε προς τα έξω ολόκληρο το συρτάρι κατεψυγμένων τροφίμων (1).
2. Αφαιρέστε το συρτάρι τροφίμων (2).

To συρτάρι κατεψυγμένων τροφίμων έχει αφαιρεθεί.

4.13.2 Τοποθέτηση συρταριού κατεψυγμένων τροφίμων

▶ Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.14 Αντικατάσταση συρταριού

Προϋπόθεση:

Η πόρτα είναι ανοιχτή.

4.14.1 Αφαίρεση συρταριού

1. Μετακινήστε προς τα έξω το κάτω συρτάρι ψυγείου (1).
2. Μετακινήστε προς τα έξω το επάνω συρτάρι ψυγείου (2).

4.14.2 Τοποθέτηση συρταριού

Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.15 Αντικατάσταση τηλεσκοπικού συρταριού

Προϋπόθεση:

Η πόρτα είναι ανοιχτή.

4.15.1 Αφαίρεση τηλεσκοπικού συρταριού

1. Τραβήξτε προς τα έξω ολόκληρο το τηλεσκοπικό συρτάρι (1).
2. Αφαιρέστε το τηλεσκοπικό συρτάρι (2).

4.15.2 Τοποθέτηση τηλεσκοπικού συρταριού

Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.16 Αντικατάσταση spot φωτισμού LED

Ειδικά βοηθητικά μέσα:

Ειδικό εργαλείο [00342180]

Η συσκευή διαθέτει ένα φως LED που δεν χρειάζεται συντήρηση. Αυτά τα φώτα μπορούν να επισκευαστούν μόνο από την εξυπηρέτηση πελατών ή από εξουσιοδοτημένους τεχνικούς!

KINDYNOΣ

Κίνδυνος ηλεκτροπληξίας λόγω ηλεκτροφόρων μερών!

Κίνδυνος για τη ζωή από ηλεκτροπληξία σε περίπτωση ακατάλληλης επισκευής

▶ Τα ηλεκτρικά μέρη πρέπει να επισκευάζονται από εκπαιδευμένους ηλεκτρολόγους.
Μετά την επισκευή πραγματοποιήστε έλεγχο ασφάλειας σύμφωνα με το VDE 0701 ή κανονισμούς της συγκεκριμένης χώρας.

ΚΙΝΔΥΝΟΣ

Κινδυνος ηλεκτροπληξίας λόγω ηλεκτροφόρων μερών! Θάνατος από ηλεκτροπληξία

Αποσυνδέετε τις συσκευές από την παροχή ηλεκτρικού ρεύματος τουλάχιστον 60 δευτερόλεττα πριν ξεκινήσετε τις επισκευές.

⚠️ ΠΡΟΣΟΧΗ

Αιχμηρές ακμές!

Τραυματισμοί από κοπή

▶ Φοράτε προστατευτικά γάντια.

Προϋπόθεση:

Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας.
Η πόρτα είναι ανοιχτή.

4.16.1 Αφαίρεση spot φωτισμού LED

1. Χρησιμοποιήστε ειδικό εργαλείο για να τραβήξετε προς τα έξω το spot φωτισμού LED (1).

1. Αποσυνδέστε τις ηλεκτρικές συνδέσεις του spot φωτισμού LED.
   To spot φωτισμού LED αφαιρέθηκε.

4.16.2 Τοποθέτηση spot φωτισμού LED

▶ Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.17 Αντικατάσταση επάνω φωτός LED

Ειδικά βοηθητικά μέσα:

Πλακέ κατσαβίδι Λεπίδα 2,4 mm x 0,4 mm x 60 mm, στο κιτ [00341820]

Η συσκευή διαθέτει ένα φως LED που δεν χρειάζεται συντήρηση. Αυτά τα φώτα μπορούν να επισκευαστούν μόνο από την εξυπηρέτηση πελατών ή από εξουσιοδοτημένους τεχνικούς!

Κίνδυνος ηλεκτροπληξίας λόγω ηλεκτροφόρων μερών! Κίνδυνος για τη ζωή από ηλεκτροπληξία σε περίπτωση ακατάλληλης επισκευής

• Τα ηλεκτρικά μέρη πρέπει να επισκευάζονται από εκπαιδευμένους ηλεκτρολόγους.
  Μετά την επισκευή πραγματοποιήστε έλεγχο ασφάλειας σύμφωνα με το VDE 0701 ή κανονισμούς της συγκεκριμένης χώρας.

Κίνδυνος ηλεκτροπληξίας λόγω ηλεκτροφόρων μερών! Θάνατος από ηλεκτροπληξία

Αποσυνδέετε τις συσκευές από την παροχή ηλεκτρικού ρεύματος τουλάχιστον 60 δευτερόλεπτα πριν ξεκινήσετε τις επισκευές.

Αιχμηρές ακμές!

αυματισμοί από κοπή
▶ Φοράτε προστατευτικά γάντια.

Προϋπόθεση:

Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας.
Η πόρτα είναι ανοιχτή.
Αφαιρούνται τα επάνω εσωτερικά εξαρτήματα.

4.17.1 Αφαίρεση φωτός LED

1. Μετακινήστε το φως LED στην αριστερή πλευρά.

Η ηλεκτρική σύνδεση φωτισμού LED είναι αποσυνδεδεμένη.

1. Απελευθερώστε τα άγκιστρα φωτισμού LED.

1. Αφαιρέστε το φως LED, μετακινώντας το προς τα εμπρός.

Το φως LED αφαιρέθηκε.

4.17.2 Τοποθέτηση επάνω φωτισμού LED

Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.18 Αντικατάσταση πλευρικής ράβδου φωτισμού LED

Ειδικά βοηθητικά μέσα:

Βεντούζα ∅50 mm [00342224]

Η συσκευή διαθέτει ένα φως LED που δεν χρειάζεται συντήρηση. Αυτά τα φώτα μπορούν να επισκευαστούν μόνο από την εξυπηρέτηση πελατών ή από εξουσιοδοτημένους τεχνικούς!

Κίνδυνος ηλεκτροπληξίας λόγω ηλεκτροφόρων μερών! Κίνδυνος για τη ζωή από ηλεκτροπληξία σε περίπτωση ακατάλληλης επισκευής

▶ Τα ηλεκτρικά μέρη πρέπει να επισκευάζονται από εκπαιδευμένους ηλεκτρολόγους.
Μετά την επισκευή πραγματοποιήστε έλεγχο ασφάλειας σύμφωνα με το VDE 0701 ή κανονισμούς της συγκεκριμένης χώρας.

Κινδυνος ηλεκτροπληξίας λόγω ηλεκτροφόρων μερών! Θάνατος από ηλεκτροπληξία

Αποσυνδέετε τις συσκευές από την παροχή ηλεκτρικού ρεύματος τουλάχιστον 60 δευτερόλεττα πριν ξεκινήσετε τις επισκευές.

Αιχμηρές ακμές!

Τραυματισμοί από κοπή

▶ Φοράτε προστατευτικά γάντια.

Προϋπόθεση:

Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας.
Η πόρτα είναι ανοιχτή.
√ Τα ράφια χώρου ψυγείου έχουν αφαιρεθεί.

4.18.1 Αφαίρεση πλευρικής ράβδου φωτισμού LED

1. Κολλήστε τη βεντούζα στο επάνω ένα τρίτο της πλευρικής ράβδου φωτισμού LED.

1. Τραβήξε τη βεντούζα προς το μέρος σας με την πλευρική ράβδο φωτισμού LED με μια περιστροφική κίνηση.

1. Αποσυνδέστε την ηλεκτρική σύνδεση της πλευρικής ράβδου φωτισμού LED. Η πλευρική ράβδος φωτισμού LED αφαιρέθηκε.

4.18.2 Τοποθέτηση πλευρικής ράβδου φωτισμού LED

1. Συνδέστε την ηλεκτρική σύνδεση της πλευρικής ράβδου φωτισμού LED.
2. Στερεώστε την πλευρική ράβδο φωτισμού LED στη θέση της στο τοίχωμα του χώρου (τα άγκιστρα κουμπώνουν με χαρακτηριστικό ήχο).
   Η πλευρική ράβδος φωτισμού LED τοποθετήθηκε.
