Tipo de produto	Frigorífico combinado com compartimento congelador
Altura (cm)	177
Largura (cm)	54
Profundidade (cm)	54
Peso líquido (kg)	60
Classe energética	E
Consumo anual (kWh/ano)	250
Nível sonoro (dB)	38
Capacidade total líquida (L)	310
Capacidade do frigorífico (L)	210
Capacidade do congelador (L)	100
Autonomia em caso de avaria (h)	10
Classe climática	SN-T
Sistema de arrefecimento	Frio estático com descongelamento automático do frigorífico
Iluminação interior	LED
Prateleiras de vidro	Sim (3 prateleiras ajustáveis)
Prateleiras da porta	Sim (4 prateleiras)
Gaveta para frutas e legumes	Sim (1 gaveta)
Pés ajustáveis	Sim (2 pés dianteiros)
Inversor de porta	Possível
Alimentação elétrica (V/Hz)	220-240 V ~ 50 Hz
Limpeza	Limpar com um pano macio e água com sabão. Evitar produtos abrasivos.

Perguntas frequentes - BD2056IFAN Profilo

Como ajustar a temperatura do frigorífico?

Utilize o botão de ajuste no interior do frigorífico. A temperatura recomendada é de 4°C para o frigorífico e -18°C para o congelador.

Por que o meu frigorífico faz barulho?

Um leve barulho é normal (compressor, circulação do gás). Se o barulho for forte, verifique se o aparelho está nivelado e não encosta na parede.

Como descongelar o congelador?

Este modelo possui descongelamento automático para o frigorífico. Para o congelador, se formar gelo, desligue o aparelho, esvazie-o e deixe a porta aberta até o gelo derreter.

O que fazer se a iluminação interior não funcionar?

Verifique a lâmpada LED. Se estiver queimada, substitua por uma lâmpada do mesmo tipo (consulte o manual). Se o problema persistir, contacte um profissional.

Posso inverter o sentido de abertura da porta?

Sim, a porta é reversível. Siga as instruções do manual para inverter as dobradiças. Precisará de uma chave de fendas e eventualmente de uma chave.

Como limpar as vedações da porta?

Limpe as vedações com um pano macio embebido em água morna e sabão suave. Enxágue e seque. Não utilize produtos químicos agressivos.

Qual é o consumo elétrico deste frigorífico?

O consumo anual é de cerca de 250 kWh, o que corresponde à classe energética E.

Como instalar o frigorífico?

Coloque o aparelho num local seco e bem ventilado, longe de fontes de calor. Deixe um espaço de pelo menos 5 cm na parte traseira. Ajuste os pés para que fique nivelado.

O que fazer em caso de corte de energia?

Evite abrir as portas. Os alimentos permanecerão frios durante cerca de 10 horas. Se a falha durar mais tempo, verifique os alimentos antes de os consumir.

Onde encontrar peças sobressalentes?

Contacte o serviço pós-venda Profilo ou um revendedor autorizado. Peças como prateleiras, compartimentos da porta ou lâmpadas estão disponíveis.

MANUAL DE UTILIZADOR BD2056IFAN Profilo

Dicas de resolução - Combinado de refrigeração/congelação

i Sobre este documento.... 496

1.1 Informação importante 496

1.1.1 Finalidade 496

1.2 Explicação dos símbolos.... 496

1.2.1 Níveis de perigo.... 496

1.2.2 Símbolos de perigo 496

1.2.3 Estrutura dos avisos 497

1.2.4 Símbolos gerais 497

Segurança.... 498

2.1 Instruções gerais de segurança....498

2.1.1 Todos os eletrodomésticos 498

Ferramentas e auxiliares.... 499

Reparação....500

4.1 Substituir a junta da porta 500

4.1.1 Remover a junta da porta 500

4.1.2 Instalar a junta da porta.... 500

4.2 Substituir o puxador da porta 503

4.2.1 Remover o puxador da porta 503

4.2.2 Instalar o puxador da porta 503

4.3 Substituir a dobradiça superior da porta....504

4.3.1 Remover a dobradiça superior da porta....504

4.3.2 Instalar a dobradiça superior da porta 505

4.4 Substituir a dobradiça superior da porta (porta com visor).... 506

4.4.1 Remover a dobradiça superior da porta.... 506

4.4.2 Instalar a dobradiça superior da porta 507

4.5 Substituir a dobradiça central da porta.... 508

4.5.1 Remover a dobradiça central da porta.... 508

4.5.2 Instalar a dobradiça central da porta 508

4.6 Substituir a dobradiça inferior da porta....509

4.6.1 Remover a dobradiça inferior da porta....509

4.6.2 Instalar a dobradiça inferior da porta 509

4.7 Substituir a prateleira.... 510

4.7.1 Remover a prateleira....510

4.7.2 Instalar a prateleira 510

4.8 Substituir a prateleira variável....511

4.8.1 Remover a prateleira variável....511

4.8.2 Instalar a prateleira variável 511

4.9 Substituir a prateleira flexível 512

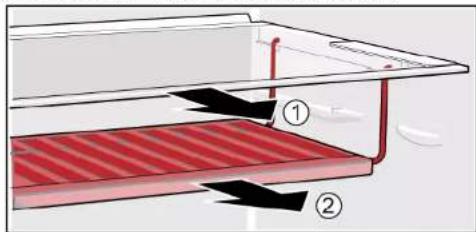

4.9.1 Remover a prateleira flexível....512

4.9.2 Instalar a prateleira flexível 512

4.10 Substituir o conjunto de pequeno-almoço 513

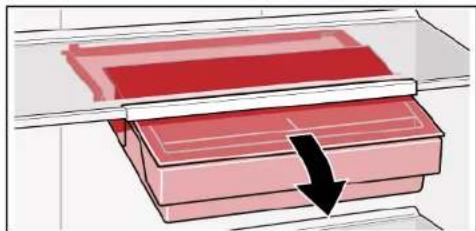

4.10.1 Remover o conjunto de pequeno-almoço 513

4.10.2 Instalar o conjunto de pequeno-almoço.... 513

4.11 Substituir o suporte para garrafas 514

4.11.1 Remover o suporte para garrafas 514

4.11.2 Instalar o suporte para garrafas....514

4.12 Substituir a prateleira da porta 515

4.12.1 Remover a prateleira da porta 515

4.12.2 Instalar a prateleira da porta....515

4.13 Substituir o recipiente para alimentos congelados....516

4.13.1 Remover o recipiente para alimentos congelados....516

4.13.2 Instalar o recipiente para alimentos congelados 516

4.14 Substituir o recipiente....517

4.14.1 Remover o recipiente....517

4.14.2 Instalar o recipiente 517

4.15 Substituir o recipiente extensível.... 518

4.15.1 Remover o recipiente extensível.... 518

4.15.2 Instalar o recipiente extensivel 518

4.16 Substituir a iluminação LED específica 519

4.16.1 Remover a iluminação LED específica 519

4.16.2 Instalar a iluminação LED específica 519

4.17 Substituir a iluminação LED superior....520

4.17.1 Remover a iluminação LED....520

4.17.2 Instalar a iluminação LED superior 521

4.18 Substituir a iluminação LED de barra lateral 522

4.18.1 Remover a iluminação LED de barra lateral 522

4.18.2 Instalar a iluminação LED de barra lateral.... 523

i Sobre este documento

1.1 Informação importante

1.1.1 Finalidade

Estas dicas de reparação auxiliam o consumidor na reparação de aparelhos por ele próprio de acordo com o regulamento de "Eco-design" aplicável (a partir de 03/2021). Estas contêm informações sobre como substituir peças sobressalentes definidas, incluindo avisos e riscos.

Em caso de dúvidas, entre em contacto com o nosso serviço de apoio ao cliente. Apenas nos responsabilizaremos por danos se as dicas de reparação tiverem sido devidamente seguidas.

1.2 Explicação dos símbolos

1.2.1 Níveis de perigo

Os níveis de aviso são compostos por um símbolo e uma palavra sinal. A palavra-sinal indica a gravidade do perigo.

Nível de aviso Significado
	A não observância da mensagem de aviso resulta em morte ou ferimentos graves.
	A não observância da mensagem de aviso pode resultar em morte ou ferimentos graves.
	A não observância da mensagem de aviso pode resultar em ferimentos ligeiros.
	A não observância da mensagem de aviso pode resultar em danos materiais.

Tabela 1: Níveis de perigo

1.2.2 Símbolos de perigo

Os símbolos de perigo são representações simbólicas que dão uma indicação do tipo de perigo.

Neste documento são utilizados os seguintes símbolos de perigo:

Símbolo de perigo Significado
		Mensagem geral de aviso
		Perigo de tensão elétrica
		Risco de explosão
		Perigo de cortes

i Sobre este documento

Símbolo de perigo Significado
		Perigo de esmagamento
		Perigo de superfícies quentes
		Perigo de campo eletromagnético intenso
		Perigo de radiação não-ionizante

Tabela 2: Símbolos de perigo

1.2.3 Estrutura dos avisos

Os avisos neste documento possuem um aspeto normalizado e uma estrutura normalizada.

O seguinte exemplo mostra um aviso que adverte contra choques elétricos devido a partes sob tensão. A medida para evitar o perigo é mencionada.

1.2.4 Símbolos gerais

Neste documento são utilizados os seguintes símbolos gerais:

Símbolo ger. Significado
	Identificação de uma dica especial (texto e/ou ilustração)
	Identificação de uma dica simples (apenas texto)
	Identificação de uma ligação para um tutorial em vídeo
	Identificação das ferramentas necessárias
	Identificação das condições prévias necessárias
	Identificação de uma condição (se ..., então ...)
	Identificação de um resultado
[Iniciar] Identificação de uma tecla ou botão
[00123456] Identificação de um número de	material
Estado Identificação de um texto exibido / j	janela(no visor do aparelho)

Tabela 3: Símbolos gerais

Segurança

2.1 Instruções gerais de segurança

2.1.1 Todos os eletrodomésticos

Risco de choque elétrico devido a partes sob tensão!

• Erros por reparações envolvendo componentes elétricos podem provocar choques elétricos!
• Desligue o aparelho da rede elétrica pelo menos 60 segundos antes de iniciar o trabalho.
• Após a reparação, solicite a realização de um teste de segurança de acordo com VDE 0701 ou os regulamentos específicos do país.

Risco de ferimentos causados por arestas vivas!

■ Use luvas de proteção.

Risco de esmagamento durante trabalhos de reparação, manutenção, resolução de problemas e serviço devido a componentes pesados e móveis

■ Use calçado de proteção.
■ Proteja os componentes pesados contra quedas.
- Não introduzir partes do corpo em componentes móveis.

Risco para a segurança/funcionamento do aparelho!

■ Utilize apenas peças sobressalentes originais.

Risco de danos em componentes electrostaticamente sensíveis (ESDs)!

- Não toque nos módulos, incluindo ligações e percursos condutores.

Ferramentas e auxiliares

Designação Detalhes Imagens
Pano protetor[00342013]	60 cm x 50 cm
Chave de fendas Lâmina 2,4 mm x 0,4 mm x 60 mm, no kit [00341820]
Ferramenta especial[00342180]
Ventosa[00342224]	∅50 mm
Ponta Torx TX20[00340865]	6,3 mm (1/4")
Chave de fendas Lâmina 10 mm x 1,6 mm x 200 mm

Reparação

4.1 Substituir a junta da porta

Pré-requisito:

A porta está aberta.

4.1.1 Remover a junta da porta

1. Solte a junta da porta da ranhura nos cantos direito e esquerdo.

1. Puxe a junta da porta para fora da ranhura.

A junta da porta está removida.

4.1.2 Instalar a junta da porta

	A espessura da nova junta da porta pode divergir ligeiramente da da jun-ta antiga da porta. Isto não afetará o comportamento de fecho nem o funcionamento a longo termo.
	Se o seu aparelho disposer de dobradiças ou fixações de dobradiça ajustáveis, poderá otimizar o comportamento de fecho subsequentemente.
	Os pequenos orifícios laterais na junta da porta são funcionais (necessários à ventilação). Não se trata de falhas de produção.

Reparação

1. If Se a ranhura para a junta estiver danificada, - contacte o serviço de apoio ao consumidor.

3.

Uma deformação ligeira da junta da porta é normal e não afeta o seu funcionamento. Recomenda-se que a junta da porta seja endireitada antes de ser inserida no aparelho.

Aqueça a junta da porta com a um secador de cabelo ou água quente e mude a sua forma manualmente.

1. Empurre os cantos da junta em cima e em baixo para ranhura.

1. Pressione a junta inteira gradualmente para dentro da ranhura.

A junta da porta está instalada.

Reparação

4.2 Substituir o puxador da porta

Ferramentas necessárias:

Ponta Torx TX20 6,3 mm (1/4") [00340865]

Chave de fendas Lâmina 10 mm x 1,6 mm x 200 mm

Pré-requisito:

√ O aparelho está desligado da alimentação elétrica.
A porta está aberta.

4.2.1 Remover o puxador da porta

▶ 1. Remova duas tampas roscadas (1).
2. Desaperte dois parafusos (2).
3. Remova o puxador da porta (3).

O puxador da porta está removido.

O puxador da porta para a segunda porta pode ser removido da mesma forma.

4.2.2 Instalar o puxador da porta

Instale pela ordem inversa.

Reparação

4.3 Substituir a dobradiça superior da porta

Ferramentas necessárias:

Ponta Torx TX20 6,3 mm (1/4") [00340865]

Pré-requisito:

√ O aparelho está desligado da alimentação elétrica.
√ As fixações interiores do aparelho estão removidas.

4.3.1 Remover a dobradiça superior da porta

1. Coloque o aparelho sobre o lado traseiro.

A dobradiça superior está removida.

4.3.2 Instalar a dobradiça superior da porta

Instale pela ordem inversa.

Reparação

4.4 Substituir a dobradiça superior da porta (porta com visor)

Ferramentas necessárias:

Ponta Torx TX20 6,3 mm (1/4") [00340865]

Pré-requisito:

√ O aparelho está desligado da alimentação elétrica.
As fixações interiores do aparelho estão removidas.

4.4.1 Remover a dobradiça superior da porta

1. Coloque o aparelho sobre o lado traseiro.

1. 1. Remova a tampa da dobradiça superior (1).

2. Remova a tampa da caixa de cabos (2).

3. Desconecte a ligação elétrica (3).
4. Desaperte o parafuso de ligação à terra (4).
5. Remova a proteção dos cabos (5).
6. Desaperte o parafuso (6)

A dobradiça superior está removida.

4.4.2 Instalar a dobradiça superior da porta

Instale pela ordem inversa.

Reparação

4.5 Substituir a dobradiça central da porta

Ferramentas necessárias:

Ponta Torx TX20 6,3 mm (1/4") [00340865]

Pré-requisito:

√ O aparelho está desligado da alimentação elétrica.
As fixações interiores do aparelho estão removidas.
A dobradiça superior da porta está removida.

A porta superior está removida.

4.5.1 Remover a dobradiça central da porta

▶ 1. Remova a porta do compartimento de refrigeração (1).
2. Desaperte dois parafusos (2)
3. Remova a dobradiça central (3).

A dobradiça central está removida.

4.5.2 Instalar a dobradiça central da porta

Instale pela ordem inversa.

Reparação

4.6 Substituir a dobradiça inferior da porta

Ferramentas necessárias:

Ponta Torx TX20 6,3 mm (1/4") [00340865]

Pré-requisito:

√ O aparelho está desligado da alimentação elétrica.
As fixações interiores do aparelho estão removidas.
A dobradiça superior está removida.

A dobradiça central está removida.

4.6.1 Remover a dobradiça inferior da porta

1. Remova a porta da zona do congelador (1).
2. Desaperte o parafuso (2)
3. Rode dobradiça inferior para fora (3).
4. Remova a dobradiça inferior (4).

A dobradiça inferior da porta está removida.

4.6.2 Instalar a dobradiça inferior da porta

Instale pela ordem inversa.

Reparação

4.7 Substituir a prateleira

Pré-requisito:

A porta está aberta.

4.7.1 Remover a prateleira

▶ Puxe a prateleira para fora.

A prateleira está removida.

4.7.2 Instalar a prateleira

Instale pela ordem inversa.

Reparação

4.8 Substituir a prateleira variável

Pré-requisito:

A porta está aberta.

4.8.1 Remover a prateleira variável

1. 1. Puxe a secção direita da prateleira variável para a frente (1).
2. Remova a secção direita da prateleira variável (2).

1. Remova a secção esquerda da prateleira variável da mesma forma.

A prateleira variável está removida.

4.8.2 Instalar a prateleira variável

Instale pela ordem inversa.

Reparação

4.9 Substituir a prateleira flexível

Pré-requisito:

A porta está aberta.

4.9.1 Remover a prateleira flexível

▶ 1. Remova a prateleira de vidro (1).
2. Levante a prateleira flexível e puxe-a para fora (2)

A prateleira flexível está removida.

4.9.2 Instalar a prateleira flexível

Instale pela ordem inversa.

Reparação

4.10 Substituir o conjunto de pequeno-almoço

Pré-requisito:

A porta está aberta.

4.10.1 Remover o conjunto de pequeno-almoço

- Levante o conjunto de pequeno-almoço e puxe-o para fora.

O conjunto de pequeno-almoço está removido.

4.10.2 Instalar o conjunto de pequeno-almoço

Instale pela ordem inversa.

Reparação

4.11 Substituir o suporte para garrafas

Pré-requisito:

A porta está aberta.

4.11.1 Remover o suporte para garrafas

- Puxe para fora o suporte para garrafas.

O suporte para garrafas está removido.

4.11.2 Instalar o suporte para garrafas

Instale pela ordem inversa.

Reparação

4.12 Substituir a prateleira da porta

Pré-requisito:

A porta está aberta.

4.12.1 Remover a prateleira da porta

▶ Levante a prateleira da porta.

A prateleira da porta está removida.

4.12.2 Instalar a prateleira da porta

Instale pela ordem inversa.

Reparação

4.13 Substituir o recipiente para alimentos congelados

Pré-requisito:

A porta está aberta.

4.13.1 Remover o recipiente para alimentos congelados

1. Puxe o recipiente para alimentos congelados inteiramente para fora (1).
2. Remova o recipiente para alimentos (2).

O recipiente para alimentos congelados está removido.

4.13.2 Instalar o recipiente para alimentos congelados

Instale pela ordem inversa.

Reparação

4.14 Substituir o recipiente

Pré-requisito:

A porta está aberta.

4.14.1 Remover o recipiente

1. Retire o recipiente inferior do frigorífico (1).
2. Retire o recipiente superior do frigorífico (2).

Os recipientes estão removidos.

4.14.2 Instalar o recipiente

Instale pela ordem inversa.

Reparação

4.15 Substituir o recipiente extensível

Pré-requisito:

A porta está aberta.

4.15.1 Remover o recipiente extensível

1. Puxe o recipiente extensível inteiramente para fora (1).
2. Remova o recipiente extensível (2).

O recipiente extensível está removido.

4.15.2 Instalar o recipiente extensível

Instale pela ordem inversa.

Reparação

4.16 Substituir a iluminação LED específica

Ferramentas necessárias:

Ferramenta especial [00342180]

O seu aparelho dispõe de uma iluminação LED isenta de manutenção. Estas iluminações só podem ser reparadas pelo serviço de apoio ao consumidor ou por técnicos autorizados!

Risco de choque elétrico devido a partes sob tensão!

Risco de vida devido a choque elétrico em caso de reparação inadequada

As partes elétricas devem ser reparadas por um eletricista qualificado.
- Após a reparação, solicite a realização de um teste de segurança de acordo com VDE 0701 ou os regulamentos específicos do país.

Risco de choque elétrico devido a partes sob tensão!

Morte por eletrocussão

- Desligue os aparelhos da alimentação elétrica pelo menos 60 segundos antes de iniciar as reparações.

Arestas vivas!

Lesões por corte

▶ Use luvas de proteção.

Pré-requisito:

√ O aparelho está desligado da alimentação elétrica.
A porta está aberta.

4.16.1 Remover a iluminação LED específica

1. Use uma ferramenta especial para puxar para fora a iluminação LED específica (1).

1. Desconecte as ligações elétricas da iluminação LED específica.
   A iluminação LED específica está removida.

4.16.2 Instalar a iluminação LED específica

Instale pela ordem inversa.

Reparação

4.17 Substituir a iluminação LED superior

Ferramentas necessárias:

Chave de fendas Lâmina 2,4 mm x 0,4 mm x 60 mm, no kit [00341820]

O seu aparelho dispõe de uma iluminação LED isenta de manutenção. Estas iluminações só podem ser reparadas pelo serviço de apoio ao consumidor ou por técnicos autorizados!

Risco de choque elétrico devido a partes sob tensão! Risco de vida devido a choque elétrico em caso de reparação inadequada

As partes elétricas devem ser reparadas por um eletricista qualificado.
- Após a reparação, solicite a realização de um teste de segurança de acordo com VDE 0701 ou os regulamentos específicos do país.

Risco de choque elétrico devido a partes sob tensão! Morte por eletrocussão

- Desligue os aparelhos da alimentação elétrica pelo menos 60 segundos antes de iniciar as reparações.

Arestas vivas!

Lesões por corte

▶ Use luvas de proteção.

Pré-requisito:

√ O aparelho está desligado da alimentação elétrica.
A porta está aberta.
√ As fixações interiores superiores estão removidas.

4.17.1 Remover a iluminação LED

1. Desloque a iluminação LED para o lado esquerdo.

A ligação elétrica da iluminação LED está desligada.

1. Solte os ganchos da iluminação LED.

1. Remova a iluminação LED, avançando-a.

A iluminação LED está removida.

4.17.2 Instalar a iluminação LED superior

Instale pela ordem inversa.

Reparação

4.18 Substituir a iluminação LED de barra lateral

Ferramentas necessárias:

Ventosa ∅50 mm [00342224]

O seu aparelho dispõe de uma iluminação LED isenta de manutenção. Estas iluminações só podem ser reparadas pelo serviço de apoio ao consumidor ou por técnicos autorizados!

PERIGO

Risco de choque elétrico devido a partes sob tensão!

Risco de vida devido a choque elétrico em caso de reparação inadequada

As partes elétricas devem ser reparadas por um eletricista qualificado.
- Após a reparação, solicite a realização de um teste de segurança de acordo com VDE 0701 ou os regulamentos específicos do país.

PERIGO

Risco de choque elétrico devido a partes sob tensão!

Morte por eletrocussão

- Desligue os aparelhos da alimentação elétrica pelo menos 60 segundos antes de iniciar as reparações.

CUIDADO

Arestas vivas!

Lesões por corte

▶ Use luvas de proteção.

Pré-requisito:

√ O aparelho está desligado da alimentação elétrica.
A porta está aberta.
As prateleiras do compartimento de refrigeração estão removidas.

4.18.1 Remover a iluminação LED de barra lateral

1. Coloque a ventosa no terço superior da iluminação LED de barra lateral.

1. Puxe a ventosa para a frente com a iluminação LED de barra lateral num movimento rotativo.

1. Desconecte a ligação elétrica da iluminação LED de barra lateral. A iluminação LED de barra lateral está removida.

4.18.2 Instalar a iluminação LED de barra lateral

1. Conecte a ligação elétrica da iluminação LED de barra lateral.
2. Fixe a iluminação LED de barra lateral na sua localização na parede do compartimento (os ganchos encaixam).
   A iluminação LED de barra lateral está instalada.
