Τύπος προϊόντος	Φορητός αεροσυμπιεστής
Μάρκα	Prebena
Μοντέλο	WARRIOR 435
Τύπος αντλίας	Χωρίς λάδι
Μέγιστη πίεση	8 bar
Χωρητικότητα δεξαμενής	24 λίτρα
Παροχή αέρα	220 L/min
Ισχύς κινητήρα	1,5 kW (2 ίπποι)
Ηλεκτρική τροφοδοσία	230 V ~ 50 Hz
Διαστάσεις (Μ x Π x Υ)	60 x 30 x 30 εκ.
Βάρος	19,5 κιλά
Στάθμη θορύβου	85 dB(A)
Ταχεία σύνδεση	Ναι, 1/4"
Μανόμετρο	Ναι, με ρυθμιστή
Βαλβίδα ασφαλείας	Ναι
Αποστράγγιση συμπυκνωμάτων	Με χειροκίνητη εκκένωση
Συντήρηση	Αδειάστε τη δεξαμενή μετά από κάθε χρήση, ελέγξτε το φίλτρο αέρα
Καθαρισμός	Καθαρίστε με ένα υγρό πανί, χωρίς διαλύτες
Ανταλλακτικά	Διαθέσιμα από το τμήμα εξυπηρέτησης πελατών της Prebena
Επισκευασιμότητα	Δείκτης επισκευασιμότητας: 8/10 (εκτίμηση)
Προβλεπόμενη χρήση	Κάρφωμα, συρραφή, φούσκωμα

Συχνές ερωτήσεις - WARRIOR 435 Prebena

Πώς να αποστραγγίσετε τα συμπυκνώματα της δεξαμενής;

Ανοίξτε τη βαλβίδα εκκένωσης που βρίσκεται κάτω από τη δεξαμενή μετά από κάθε χρήση, αφού αποσυνδέσετε τον συμπιεστή και απομακρύνετε την πίεση. Χρησιμοποιήστε ένα δοχείο για να συλλέξετε το νερό.

Χρειάζεται λάδι για αυτόν τον συμπιεστή;

Όχι, το WARRIOR 435 είναι εξοπλισμένο με αντλία χωρίς λάδι, δεν απαιτείται συντήρηση λαδιού.

Ποια μέγιστη πίεση μπορώ να χρησιμοποιήσω;

Η μέγιστη πίεση είναι 8 bar. Μην υπερβαίνετε ποτέ αυτήν την τιμή για να αποφύγετε τον κίνδυνο τραυματισμού.

Μπορώ να χρησιμοποιήσω ηλεκτρικό καλώδιο προέκτασης;

Ναι, αλλά βεβαιωθείτε ότι είναι κατάλληλο για την ισχύ του συμπιεστή (1,5 kW). Χρησιμοποιήστε ένα καλώδιο με ελάχιστη διατομή 1,5 mm² και πλήρως ξετυλιγμένο.

Πώς να ρυθμίσετε την πίεση εξόδου;

Γυρίστε το κουμπί του ρυθμιστή δεξιόστροφα για να αυξήσετε την πίεση, αριστερόστροφα για να τη μειώσετε. Η ρυθμισμένη πίεση εμφανίζεται στο μανόμετρο εξόδου.

Σταματά αυτόματα ο συμπιεστής;

Ναι, ο συμπιεστής σταματά αυτόματα όταν η πίεση της δεξαμενής φτάσει τα 8 bar και επανεκκινεί όταν πέσει κάτω από το ρυθμισμένο όριο.

Ποια τακτική συντήρηση απαιτείται;

Αποστραγγίστε τα συμπυκνώματα μετά από κάθε χρήση, καθαρίστε το φίλτρο αέρα κάθε μήνα και ελέγξτε την κατάσταση των σωλήνων και των συνδέσεων.

Μπορώ να χρησιμοποιήσω τον συμπιεστή σε εξωτερικό χώρο;

Ναι, αλλά πρέπει να τοποθετείται σε προστατευμένο σημείο από βροχή και υγρασία. Χρησιμοποιήστε κατάλληλο καλώδιο προέκτασης και προστατέψτε τις ηλεκτρικές πρίζες.

Τι να κάνω αν ο συμπιεστής δεν ξεκινά;

Ελέγξτε την ηλεκτρική τροφοδοσία, την ασφάλεια και ότι ο διακόπτης είναι στη θέση λειτουργίας. Εάν το πρόβλημα επιμένει, συμβουλευτείτε το τμήμα εξυπηρέτησης.

Πού μπορώ να βρω ανταλλακτικά;

Τα ανταλλακτικά είναι διαθέσιμα από τους εξουσιοδοτημένους αντιπροσώπους της Prebena ή μέσω της εξυπηρέτησης πελατών. Φροντίστε να έχετε τον σειριακό αριθμό της συσκευής.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ WARRIOR 435 Prebena

Πρωτότυπο οδηγιών χρήσης συμπιεστών

Το παρόν εγχειρίδιο χρήσης θα σας βοηθήσει

• σωστά,
- με ασφάλεια,
- αποτελεσματικά

να χειριστείτε τους ακόλουθους αεροσυμπιεστές:

• AEROTAINER 245
• VIGON 120
• VIGON 240
• VIGON 300
- WARRIOR 255
- WARRIOR 435

Σ το παρόν εγχειρίδιο χρήσης οι συμπιεστές αέρα για συντομία θα λέγονται αεροσυμπιεστές.

Πιστεύουμε ότι ο κάθε χρήστης αεροσυμπιεστών ξέρει πώς να τους χειριστεί και είναι εξοικειωμένος με τα υλικά που χρησιμοποιούνται στις εργασίες. Ένας έμπειρος χειριστής του αεροσυμπιεστή πρέπει να μεταδώσει τις γνώσεις του σε αυτούς που δεν έχουν επαρκή κατάρτιση.

Το εγχειρίδιο απευθύνετε στα ακόλουθα πρόσωπα:

• σε αυτούς που θα χειριστούν τον αεροσυμπιεστή,
• σε αυτούς που θα ασχοληθούν με τη συντήρηση του αεροσυμπιεστή
• σε αυτούς που θα ασχοληθούν με την ανακύκλωση του αεροσυμπιεστή.

Οι χειριστές και το τεχνικό προσωπικό πρέπει να είναι εξοικειωμένοι με το εγχειρίδιο χρήσης και να κατανοούν το περιεχόμενό του.

Κάθε αεροσυμπιεστής συνοδεύεται με το παρόν εγχειρίδιο και είναι αναπόσπαστο κομμάτι της συσκευασίας του προϊόντος. Σε περίπτωση πώλησης και παραχώρησης σε άλλον φροντίστε να παραλειφθεί το εγχειρίδιο χρήσης μαζί με τη συσκευή.

Περιεχόμενο

Εισαγωγή......2

Περιεχόμενο....3

Σύμβολα 4

Γενικά σύμβολα....4

Σύμβολα-σήματα προειδοποίησης των πιθανών κινδύνων....4

Γενικές συμβουλές ασφάλειας ....5

Ενδεδείγμενη χρήση......5

Μη ενδεδείγμενη χρήση......5

Πρόληψη των κινδύνων φωτιάς......6

Πρόλυψη βλαβών του αεροσυμπιεστή 6

Περιγραφή....7

VIGON 120 Περιγραφή συσκευής με τεχνικά χαρακτηριστικά....7

VIGON 240 Περιγραφή συσκευής με τεχνικά χαρακτηριστικά....8

VIGON 300 Περιγραφή συσκευής με τεχνικά χαρακτηριστήκα......9

AEROTAINER 245 Περιγραφή συσκευής με τεχνικά χαρακτηριστικά ....10

WARRIOR 255 Περιγαρφή συσκευής με τεχνικά χαρακτηριστικά ....11

WARRIOR 435 Περιγαρφή συσκευής με τεχνικά χαρακτηριστικά ....12

πεδίο εφαρμογής της παράδοσης .... 13

Συστήματα ασφάλειας 14

Πινακίδες σήμανσης με οδηγίες πάνω σε αεροσυμπιεστή .... 14

Στοιχεία της πινακίδας τεχνικών χαρακτηριστηκών....15

Προετοιμασία αεροσυμπιεστή για χρήση 15

Αποσυσκευασία αεροσυμπιεστή 15

Εξοπλισμός αεροσυμπιεστή......16

Ελέγχος κατάστασης....16

'Ελεγχος λειτουργίας αεροσυμπιεστή χωρίς ακροφύσια....17

Όργανα ελέγχου:......18

Οδηγίες χρήσης αεροσυμπιεστή ....19

Μετά τη λειτουργία......20

Μεταφορά και αποθήκευση αεροσυμπιεστή......21

Συσκευασία....21

Μεταφορά 21

Τρόποι μεταφοράς διαφέρουν ανάλογα με μεγάλες ή μικρές αποστάσεις, στις οποίες θα πρέπει να μεταφερθεί ο συμπιετής. ...... 21

Συντήρηση αεροσυμπιεστή....22

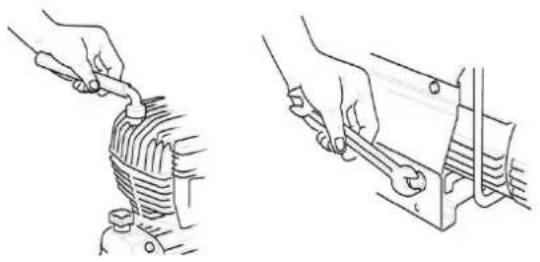

Πρώτη συντήρηση μετά από 50 ώρες λειτουργίας....22

Ελέξτε τη σύσφιξη των βιδών της κυλινδροκεφαλής και του κάτω πλαισίου....22

'Ελεγχος στάθμης λαδιού....22

Αντικατάσταση λαδιού....22

Αποστράγγιση συμπυκνωμένου νερού....23

Αποστράγγιση συμπυκνωμένου νερού από το αεροφυλάκιο υψηλής πίεσης......23

Καθαρισμός βασικού σώματος και εξωτερικών επιφανειών....24

Καθαρισμός φίλτρου αέρος....24

AEROTAINER 245....25

'Ελεγχος αεροσυμπιεστή....25

Διαστήματα συντήρησης 25

Συχνές βλάβες 26

Βλάβες....26

Πίνακας αντιμετώπισης βλαβών 26

Παραγγελία αξεσουάρ....27

Παραγγελία πρόσθετων αξεσουάρ....27

Ανακύκλωση αεροσυμπιεστή 27

Διεύθυνση κατασκευαστή......28

Εγγύηση....28

Αλφαβητικός οδηγός 29

Σύμβολα

Γενικά σύμβολα

Τα διάφορα στοιχεία εγχειριδίου χρήσης έχουν επισημανθεί με ειδικά σύμβολα. Αυτό σας επιτρέπει εύκολα να διακρίνετε κατά τη διάρκεια ανάγνωσης • απλό κείμενο • λίστες ή • βήματα λειτουργίας.

Οι συμβουλές περιέχουν πρόσθετες πληροφορίες, όπως για παράδειγμα, ειδικές οδηγίες για την αποτελεσματική χρήση αεροσυμπιεστή.

Σύμβολα-σήματα προειδοποίησης των πιθανών κινδύνων

Όλες οι προειδοποιήσεις για τους κινδύνους στο εγχειρίδιο έχουν το ίδιο σχήμα. Αριστερά βρίσκεται το σύμβολο που χαρακτηρίζει το είδος του κινδύνου. Δεξιά είναι τοποθετημένο ένα άλλο σύμβολο και μια λέξη - κωδικός, η οποία δείχνει το βαθμό επικινδυνότητας και περιέχει μια περιγραφή της πηγής κινδύνου και συμβουλές για το πώς μπορεί κανείς να τον αποφύγει.

ΚΙΝΔΥΝΟΣ

Προειδοποιήσεις με τη λέξη ΚΙΝΔΥΝΟΣ υποδεικνύουν μία επικίνδυνη κατάσταση, η οποία αποτελεί άμεση απειλή σοβαρών τραυματισμών ή ακόμη και θανάτου.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Προειδοποιήσεις με τη λέξη ΠΡΟΕΙΔΟΠΟΙΗΣΗ υποδεικνύουν μία επικίνδυνη κατάσταση, η οποία μπορεί να οδηγήσει σε πιθανούς τραυματισμούς ή θάνατο.

ΠΡΟΣΟΧΗ

Προειδοποιήσεις με τη λέξη ΠΡΟΣΟΧΗ υποδεικνύουν μία επικίνδυνη κατάσταση, η οποία μπορεί να προκαλέσει ελαφρούς τραυματισμούς ή τραυματισμούς μέτριας βαρύτητας.

Σύμβολα-σήματα προειδοποιήσεις για τον κίνδυνο υλικών ζημιών ή μόλυνσης του περιβάλλοντος

ΠΡΟΣΟΧΗ!

Οι προειδοποιήσεις αυτές υποδεικνύουν τις επικίνδυνες καταστάσεις οι οποίες μπορούν να έχουν ως αποτέλεσμα την πρόκληση σοβαρών υλικών ζημιών ή μόλυνσης του περιβάλλοντος.

Γενικές συμβουλές ασφάλειας

Κατά τη λειτουργία του αεροσυμπιεστή πρέπει να τηρούνται αυστηρά όλες οι οδηγίες του παρόντος εγχειριδίου. Ο συνημμένος κατάλογος των ανταλλακτικών αποτελεί ένα αναπόσπαστο μέρος του παρόντος εγχειριδίου λειτουργίας.

Ενδεδείγμενη χρήση

Οι αεροσυμπιεστές έχουν σχεδιαστεί για την παροχή πεπιεσμένου αέρα μέσω ακόλουθου εξοπλισμού :

• πιστόλια για φύσημο και καθαρισμό,
• πτιστόλια βαφής,
• συσκευές καρφώματος,
- állou είδους εξοπλισμού πεπιεσμένου αέρα για επαγγελματική και προσωπική χρήση.

Η ενδεδειγμένη χρήση απαιτεί επίσης την τήρηση των κανόνων πρόληψης των επαγγελματικών ατυχημάτων, καθώς και κρατικών νομοθετικών διατάξεων και κανονισμών που ισχύουν στο χώρο των εργοταξίων. Η χρήση, με οποιονδήποτε διαφορετικό τρόπο από ό, τι είχε προβλεφθεί μπορεί να προκαλέσει υλικές ζημιές ή και τραυματισμούς.

Μη ενδεδείγμενη χρήση

Ο όρος της μη ενδεδείγμενης χρήσης συνεπάγει:

• χρήση εργαλείου από τα πρόσωπα που δεν έχουν τις κατάλληλες δεξιότητες χειρισμού του αεροσυμπιεστή και των χρησιμοποιούμενων υλικών,
  • εργασία με γεφυρόμενες ασφάλειες,
• χρήση αεροσυμπιεστή, στον οποίο έχουν γίνει αλλαγές σχεδιασμού χωρίς τη συγκατάθεση του κατασκευαστή,
• χρήση αεροσυμπιεστή για τους ιατρικούς σκοπούς
• χρήση αεροσυμπιεστή ως συσκευής μηχανική υποστήριξη αναπνόης.

Ε.Π.Ε., PREBENA WILFRIED BORNEMANN GMBH & CO KG, δεν ευθύνεται για τις βλάβες και ζημιές που έχουν προκληθεί από μη ενδεδειγμένη χρήση.

Κανόνες ασφάλειας για την αποφυγή πιθανών τραυματισμών

Αποθηκεύετε τον αεροσυμπιεστή σε μέρη μακριά από τα παιδιά και άτομα που δεν έχουν εξουσιοδότηση εργασίας με τέτοιου είδους εργαλεία.
▶ Πριν από τη μεταφορά του αεροσυμπιεστή πρέπει να αφαιρεθεί ο αέρας από το αεροφύλακιο.
▶ Πριν από τη μεταφορά αποσυνδέστε τον αεροσυμπιεστή από το ηλεκτρικό δίκτυο.
▶ Τοποθετήστε τον αεροσυμπιεστή έτσι ώστε να μην μπορέσει κατά τη λειτουργία του να μετακινηθέι ή να πέσει.
Χρησιμοποιείτε τον αεροσυμπιεστή μόνο εάν η τοποθέτησή του είναι ασφαλή.
Μην χρησιμοποιείτε τον αεροσυμπιεστή εάν το καλώδιο παροχής ρεύματος έχει υποστεί ζημιές ή εάν η ηλεκτρική σύνδεση είναι επικίνδυνη.
Χρησιμοποιείτε τον αεροσυμπιεστή σε καλά αεριζόμενους χώρους.

Μην αγγίζετε τις κυλινδροκεφαλές, τα πτερύγια του συστήματος ψύξης και τον σωλήνα της γραμμής πεπιεσμένου αέρα. Κατά τη διάρκεια της λειτουργίας του αεροσυμπιεστή λόγω της ανάπτυξης υψηλής θερμοκρασίας τα τμήματά του διατηρούν υψηλές θερμοκρασίες για ορισμένο χρονικό διάστημα ακόμη και μετά την παύση λειτουργίας του αεροσυμπιεστή.

Μην στρέφετε ποτέ τη ροή πεπιεσμένου αέρα, η οποία βγαίνει από το δικό σας τερματικό εξοπλισμό, προς ανθρώπους και ζώα.

▶ Κρατάτε σφιχτά τον σωλήνα παροχής πεπιεσμένου αέρα κατά τη διάρκεια ανοίγματος ταχυσύνδεσμου.

▶ Κατά τη διάρκεια λειτουργίας συμπιεστή χρησιμοποιείτε προστατευτικά ακουστικά.

Πρόληψη των κινδύνων έκρηξης

▶ Μην χρησιμοποείτε τον αεροσυμπιεστή με χαλασμένη βαλβίδα ασφάλειας.
▶ Μην εκθέτετε τον αεροσυμπιεστή στις θερμοκρασίες άνω των 100 ° C.
▶ Μην χρησιμοποιείτε τον αεροσυμπιεστή σε χώρους όπου υπάρχει κίνδυνος έκρηξης.
▶ Βεβαιωθείτε ότι ο αεροσυμπιεστής δεν απορροφά εύφλεκτα, διαβρωτικά ή τοξικά αέρια.

Εάν η πίεση στο αεροφυλάκιο υπερβαίνει το μέγιστο επιτρεπόμενο ποσοστό (βλ. «Τεχνικά χαρακτηρίστηκα», αρχίζοντας από τη σελίδα 7) και ο αεροσυμπιεστής δεν απενεργοποιείται αυτόματα, αποσυνδέστε τότε τον αεροσυμπιεστή:

Αποσυνδέστε τον αεροσυμπιεστή.

▶ Αποσυνδέστε το βύσμα του δικτύου για την αποφυγή ακούσιας ενεργοποιήσης του αεροσυμπιεστή.
▶ Αφαιρέτσε τον αέρα από το αεροφυλάκιο.

Πρόληψη των κινδύνων φωτιάς

▶ Μη χρησιμοποιείτε τον αεροσυμπιεστή κοντά σε εστίες φωτιάς.
▶ Μην επιτρέπετε τοποθέτηση εύφλεκτων αντικειμένων και υλικών δίπλα στον αεροσυμπιεστή.
▶ Βεβαιωθείτε ότι ο αεροσυμπιεστής δεν απορροφά εύφλεκτα, διαβρωτικά ή τοξικά αέρια.

Πρόλυψη βλαβών του αεροσυμπιεστή

▶ Μη χρησιμοποιείτε τον αεροσυμπιεστή χωρίς το φίλτρο αέρος.
Μη χτυπάτε τα βολάν και τους ανεμιστήρες με μεταλλικά ή αιχμηρά αντικείμενα καθώς είναι δυνατό να σπάσουν κατά τη διάρκεια της λειτουργίας τους.
Μην ανοίγετε ποτέ το βασικό σώμα του αεροσυμπιεστή. Οι επισκευές θα πρέπει πάντα να πραγματοποιούνται από το ειδικευμένο προσωπικό της εταιρείας PREBENA.
Μην χρησιμοποιείτε τον αεροσυμπιεστή εάν έχει υποστεί ζημιά. Σε αυτήν την περίπτωση η συσκευή πρέπει να ελεγχθεί και να επισκευαστεί από έναν εξειδικευμένο τεχνικό πριν να χρησιμοποιηθεί ξανά.
▶ Βεβαιωθείτε ότι ο αεροσυμπιεστής δεν απορροφά εύφλεκτα, διαβρωτικά ή τοξικά αέρια.
▶ Αποσυνδέστε τον αεροσυμπιεστή πριν να βγάλετε το βύσμα του δικτύου.
▶ Ελέγξτε εάν η τάση τροφοδοσίας αντιστοιχεί στα στοιχεία της πινακίδας με τα χαρακτηρίστηκα.
Μην ανοίγετε ποτέ το βασικό σώμα του αεροσυμπιεστή. Οι επισκευές θα πρέπει πάντα να πραγματοποιούνται από το ειδικευμένο προσωπικό της εταιρείας PREBENA.

Περιγραφή

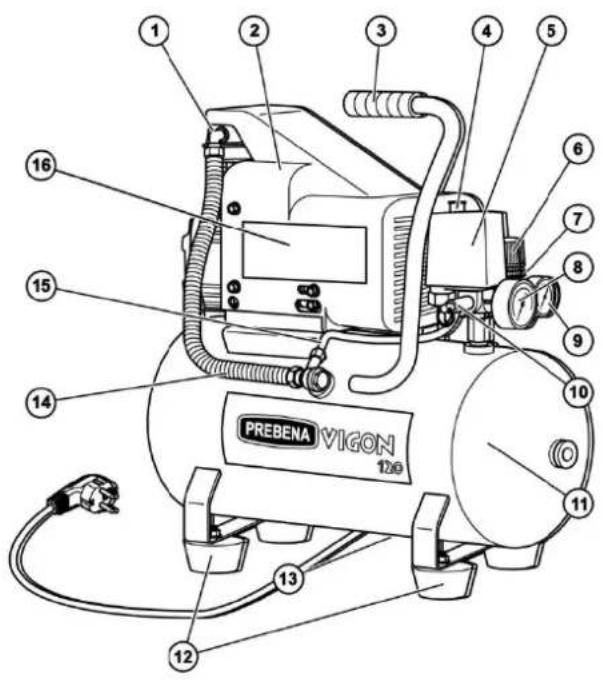

VIGON 120 Περιγραφή συσκευής με τεχνικά χαρακτηριστικά

No	Διευκρίνηση
1	Κυλινδροκεφαλή
2	Θερμικό προστασίας
3	Χειρολαβή μεταφοράς
4	Διακόπτης
5	Πιεσοστάτης
6	Στρόφιγγα μειωτήρα πίεσης
7	Κρουνός γραμμής με ρυθμιστή διέλευσης αέρα, ταχυσύνδεσμος, ρακόρ σύνδεσης (ρυθμιζόμενο)
8	Πιεσόμετρο αεροφυλακίου
9	Πιεσόμετρο κρουνού γραμμης
10	Βαλβίδα ασφάλειας
11	Δοχείο συγκέντρωσης αέρα (αεροφυλάκιο).
12	Αντικραδασμικές βάσεις
13	Βαλβίδα αποστράγγισης συμπυκνώματος (κάτω απτό το αεροφιλάκιο)
14	Αεραγωγός
15	Σωλήνα διαφυγής αέρα
16	Πινακίδα τεχνικών χαρακτηριστικών
-	Φίλτρο εισόδου αέρος (δεν υπάρχει στο σχέδιο, πίσω της κυλινδροκεφαλής-θέση Νε1)

Τεχνικά χαρακτηριστικά VIGON 120

Διαστάσεις συμπιεστή (D x Sh x V):	510 × 240 × 480 χιλιοστά
Βάρος συμπιεστή:	18 kg
Διαστάσεις συσκευασίας (D x Sh x V):	540 × 260 × 510 χιλιοστά
Βάρος συσκευασίας με το περιεχόμενο:	20 kg
Ισχύς αναρρόφησης :	120 l/min
Ταχύτητα γέμισης:	85 l/min
Ονομαστική τάση:	230 – 240 V ~
Συχνότητα :	50/60 Hz
Ηλεκτρική ασφάλεια :	16 A
Κατανάλωση ρεύματος:	1100 Watts
Μέγιστη ταχύτητα :	2850/min
Χωρητικότητα δεξαμενής :	12 l
Ποσότητα λαδιού :	0,13 l
Βαθμός συμπίεσης :	8 bar
Δείκτες θορύβου σύμφωνα με το πρότυπο DIN EN ISO 3744(2000/14/EC):	LWA,1s = 93 dB (A)LPA= 79 dB (A)
Αναλογία : ώρες λειτουργίας-ώρες αδράνειας	65:35
Ενδεδειγμένη θερμοκρασία περιβάλλοντος :	από+5 °C έως +40 °C
Ελάχιστη απόσταση από τον τοίχο:	50 cm
Συνιστώμενα λιπαντικά:	Ειδικό λάδι για τους συμπιεστές της εταιρείας PREBENAΑριθμός παραγγελίας No : 200.40 και Z 200.60

VIGON 240 Περιγραφή συσκευής με τεχνικά χαρακτηριστικά

Τεχνικά χαρακτηριστίκα VIGON 240

No	Διευκρίνηση
1	Κυλινδροκεφαλή
2	Θερμικό προστασίας
3	Βασικό σώμα αεροσυμπιεστή
4	Διακόπτης
5	Πιεσοστάτης
6	Πιεσόμετρο αεροφιλακίου
7	Χειρολαβή μεταφοράς
8	Στρόφιγγα μειώτηρα πίεσης
9	Πιεσόμετρο κρουνού γραμμής
10	Βαλβίδα ασφάλειας εξόδου μειώτηρα πίεσης
11	Κρουνός γραμμής με ρυθμιστή διέλευσης αέρα, ταχυσύνδεσμος, ρακόρ σύνδεσης (ρυθμιζόμενο)
12	Δοχείο συγκέντρωσης αέρα (αεροφυλάκιο).
13	Αντικραδασμικές βάσεις
14	Βαλβίδα αποστράγγισης συμπυκνώματος (κάτω από το αεροφυλάκιο)
15	Τροχός
16	Αερογωγός
17	Σωλήνα διαφυγής αέρα
18	Πινακίδα τεχνικών χαρακτηριστικών
-	Φίλτρο εισόδου αέρος (δεν υπάρχει στο σχέδιο, πίσω της κυλινδροκεφαλής – θέση Νε1)

Διαστάσεις συμπίεστή Размеры компрессора (D x Sh x V):	600 × 340 × 570 χιλιοστά
Βάρος συμπίεστή:	26 kg
Διαστάσεις συσκευασίας (D x Sh x V) :	620 × 360 × 590χιλιοστά
Βάρος συσκευασίας με το περιεχόμενο:	28 kg
Ισχύς αναρρόφησης :	240 l/min
Ταχύτητα γέμισης :	160 l/min
Ονομαστική τάση :	230 – 240 V~
Συχνότητα :	50/60 Hz
Ηλεκτρική ασφάλεια :	16 A
Κατανάλωση ρεύματος :	1500 Watts
Μέγιστη ταχύτητα :	2850/min
Χωρητικότητα δεξαιμενής:	24 l
Ποσότητα λαδιού :	0,25 l
Πίεση συμπίεσης :	8 bar
Δείκτες θορύβου σύμφωνα με το πρότυπο DIN EN ISO 3744(2000/14/EC):	LWA.1s = 93 dB(A)LPA= 79 dB(A)
Αναλογία : ώρες λειτουργίας-ώρες αδράνειας:	65:35
Θερμοκρασία περιβάλλοντος :	από +5 °C εώς +40 °C
Ελάχιστη απόσταση από τον τοίχο:	50 cm
Συνιστώμενη λίπανση :	Ειδικό λάδι για τους συμπίεστές της εταιρείας PREBENAΑριθμός παραγγελίας No : 200.40 και Z 200.60

VIGON 300 Περιγραφή συσκευής με τεχνικά χαρακτηριστήκα

No	Διευκρίνηση
1	Κυλινδροκεφαλή
2	Θερμικό προστασίας
3	Βασικό σώμα αεροσυμπιεστή
4	Διακόπτης
5	Πιεσοστάτης
6	Πιεσόμετρο αεροφιλακίου
7	Χειρολαβή μεταφοράς
8	Στρόφιγγα μειωτήρα πίεσης
9	Πιεσόμετρο κρουνού γραμμης
10	Βαλβίδα ασφάλειας εξόδου μειώτηρα πίεσης
11	Κρουνός γραμμής με ρυθμιστή διέλευσης αέρα, ταχυσύνδεσμος, ρακόρ σύνδεσης (ρυθμιζόμενο)
12	Δοχείο συγκέντρωσης αέρα (αεροφυλάκιο).
13	Αντικραδασμικές βάσεις
14	Βαλβίδα αποστράγγισης συμπυκνώματος (κάτω από το αεροφιλάκιο)
15	Τροχός
16	Αεραγωγός
17	Σωλήνα διαφυγής αέρα
18	Πινακίδα τεχνικών χαρακτηριστικών
-	Φίλτρο εισόδου αέρος (δεν υπάρχει στο σχέδιο, πίσω της κυλινδροκεφαλής-θέση Νε1)

Τεχνικά χαρακτηριστικά VIGON 300

Διαστάσεις συμπιεστή (D x Sh x V):	750 × 400 × 700 χιλιοστά
Βάρος συμπιεστή:	57 kg
Διαστάσεις συσκευασίας (D x Sh x V) :	770 × 450 × 700 χιλιοστά
Βάρος συσκευασίας με το περιεχόμενο:	38 kg
Ισχύς αναρρόφησης :	300 l/min
Ταχύτητα γέμισης :	190 l/min
Ονομαστική τάση:	230 – 240 V~
Συχνότητα :	50/60 Hz
Ηλεκτρική ασφάλεια :	16 A
Κατανάλωση ρεύματος :	1800 Watts
Μέγιστη ταχύτητα :	2850/ min
Ποσότητα λαδιού :	50 l
Κολινεство масла:	0,50 l
Βαθμός συμπίεσης :	9 bar
Δείκτες θορύβου σύμφωνα με το πρότυπο DIN EN ISO 3744 (2000/14/EC):	LWA,1s = 95 dB (A)LPA= 85 dB (A)
Αναλογία : ώρες λειτουργίας-ώρες αδράνειας:	65:35
Θερμοκρασία περιβάλλοντος :	Οτ +5 °C до +40 °C
Ελάχιστη απόσταση από τον τοίχο:	50 cm
Συνιστώμενη λίπανση :	Ειδικό λάδι για τους συμπιεστές της εταιρείας PREBENAΑριθμός παραγγελίας No : 200.40 και Z 200.60

AEROTAINER 245 Περιγραφή συσκευής με τεχνικά χαρακτηριστικά

No	Διευκρίνηση
1	Κυλινδροκεφαλή
2	Θερμικό προστασίας
3	Βασικό σώμα αεροσυμπιεστή
4	Διακόπτης
5	Πιεσοστάτης
6	Πιεσόμετρο αεροφιλακίου
7	Φίλτρο εισόδου αέρος
8	Στρόφιγγα μειωτήρα πίεσης
9	Πιεσόμετρο κρουνού γραμμης
10	Κρουνός γραμμής με ρυθμιστή διέλευσης αέρα, ταχυσύνδεσμος, ρακόρ σύνδεσης (ρυθμιζόμενο)
11	Δοχείο συγκέντρωσης αέρα (αεροφυλάκιο).
12	Κρουνός γραμμής με ρυθμιστή διέλευσης αέρα, ταχυσύνδεσμος, ρακόρ σύνδεσης (πίεση στο αεροφυλάκιο)
13	Βαλβίδα αποστράγγισης (σωληνάκι ανύψωσης)
14	Βαλβίδα αποστράγγισης (σωληνάκι ανύψωσης)
-	Βαλβίδα ασφάλειας (δεν υπάρχει στο σχέδιο, πίσω του πιεσοστάτη-θέση Νε5)

Τεχνικά χαρακτηριστικά AEROTAINER 245

Διαστάσεις συμπιεστή (D x Sh x V):	395 × 295 × 320 χιλιοστά
Βάρος συμπιεστή:	23,5 kg
Διαστάσεις συσκευασίας (D x Sh x V) :	400 × 300 × 325 χιλιοστά
Βάρος συσκευασίας με το περιεχόμενο:	25 kg
Ισχύς αναρρόφησης :	200 l/min
Ταχύτητα γέμισης :	100 l/min
Ονομαστική τάση:	230 – 240 V~
Συχνότητα :	50/60 Hz
Ηλεκτρική ασφάλεια :	16 A
Κατανάλωση ρεύματος :	1500 Watts
Μέγιστη ταχύτητα :	2800 /min
Χωρητικότητα δεξαμενής :	2 l
Ποσότητα λαδιού :	0,25 l
Βαθμός συμπίεσης :	8 bar
Δείκτες θορύβου σύμφωνα με το πρότυπο DIN EN ISO 3744(2000/14/EC):	LWA.1s = 95 dB (A)LPA= 75 dB (A)
Αναλογία : ώρες λειτουργίας-ώρες αδράνειας:	65:35
Θερμοκρασία περιβάλλοντος :	ΟΤ +5 °C до +40 °C
Ελάχιστη απόσταση από τον τοίχο:	50 cm
Συνιστώμενη λίπανση :	Ειδικό λάδι για τους συμπιεστές της εταιρείας PREBENAΑριθμός παραγγελίας No : 200.40 και Z 200.60

WARRIOR 255 Περιγαρφή συσκευής με τεχνικά χαρακτηριστικά

No	Διευκρίνηση
1	τύμπανο κάτοχος
2	Χειρολαβή μεταφοράς
3	Φίλτρο εισόδου αέρα
4	Κυλινδροκεφαλή
5	Τροχός
6	τάπα πλήρωσης λαδιού
7	Υαλοδείκτη του πετρελαίου
8	Συσκευή αυτόματης προστασίας κινητήρα
9	Δοχείο συγκέντρωσης αέρα (αεροφιλάκιο).
10	Αντικραδασμικές βάσεις
11	Βαλβίδα αποστράγγισης συμπυκνώματος (κάτω από το αεροφιλάκιο)
12	Χειρολαβή μεταφοράς
13	Κλείδωμα λαβή μεταφοράς περιοχή
14	Πιεσόμετρο αεροφιλακίου
15	Πιεσόμετρο κρουνού γραμμης
16	Κρουνός γραμμής με ρυθμιστή διέλευσης αέρα, ταχυσύνδεσμος, ρακόρ σύνδεσης ( πίεση στο αεροφιλάκιο)
17	Πινακίδα τεχνικών χαρακτηριστικών
18	Στρόφιγγα μειωτήρα πίεσης
19	Βαλβίδα ασφάλειας
20	Πιεσοστάτης
21	Διακόπτης

Τεχνικά χαρακτηριστικά WARRIOR 255

Διαστάσεις συμπιεστή (D x Sh x V):	770 × 530 × 580 χιλιοστά
Βάρος συμπιεστή:	45 kg
Διαστάσεις συσκευασίας (D x Sh x V) :	790 × 550 × 600 χιλιοστά
Βάρος συσκευασίας με το περιεχόμενο:	48 kg
Ισχύς αναρρόφησης :	256 l/min
Ταχύτητα γέμισης :	150 l/min
Ονομαστική τάση:	230 – 240 V ~
Συχνότητα :	50/60 Hz
Ηλεκτρική ασφάλεια :	16 A
Κατανάλωση ρεύματος :	1840 Watts
Μέγιστη ταχύτητα :	2840 U/min
Χωρητικότητα δεξαμενής :	20 l
Ποσότητα λαδιού :	0,30 l
Βαθμός συμπίεσης : Βαθμός συμπίεσης :	10 bar
Δείκτες θορύβου σύμφωνα με το πρότυπο DIN EN ISO 3744 (2000/14/EC):	LWA,1s = 80 dB (A)L PA = 76 dB (A)
Αναλογία : ώρες λειτουργίας-ώρες αδράνειας:	65:35
Θερμοκρασία περιβάλλοντος :	+5 °C bis +40 °C
Ελάχιστη απόσταση από τον τοίχο:	50 cm
Συνιστώμενη λίπανση :	Ειδικό λάδι για τους συμπιεστές της εταιρείας PREBENAΑριθμός παραγγελίας No : 200.40 και Z 200.60

WARRIOR 435 Περιγαρφή συσκευής με τεχνικά χαρακτηριστικά

No	Διευκρίνηση
1	τύμπανο κάτοχος
2	Χειρολαβή μεταφοράς
3	Φίλτρο εισόδου αέρα
4	Κυλινδροκεφαλή
5	Τροχός
6	τάπα πλήρωσης λαδιού
7	Υαλοδείκτη του πετρελαίου
8	Δοχείο συγκέντρωσης αέρα (αεροφιλάκιο).
9	Αντικραδασμικές βάσεις
10	Βαλβίδα αποστράγγισης συμπυκνώματος (κάτω από το αεροφιλάκιο)
11	Χειρολαβή μεταφοράς
12	Συσκευή αυτόματης προστασίας κινητήρα
13	Κλείδωμα λαβή μεταφοράς περιοχή
14	Πιεσόμετρο αεροφιλακίου
15	Πιεσόμετρο κρουνού γραμμης
16	Κρουνός γραμμής με ρυθμιστή διέλευσης αέρα, ταχυσύνδεσμος, ρακόρ σύνδεσης ( πίεση στο αεροφιλάκιο)
17	Πινακίδα τεχνικών χαρακτηριστικών
18	Στρόφιγγα μειωτήρα πίεσης
19	Βαλβίδα ασφάλειας
20	Πιεσοστάτης
21	Διακόπτης

Τεχνικά χαρακτηριστικά WARRIOR 435

Διαστάσεις συμπιεστή (D x Sh x V):	790 × 630 × 580 χιλιοστά
Βάρος συμπιεστή:	58 kg
Διαστάσεις συσκευασίας (D x Sh x V) :	810 × 650 × 600 χιλιοστά
Βάρος συσκευασίας με το περιεχόμενο:	61 kg
Ισχύς αναρρόφησης :	433 l/min
Ταχύτητα γέμισης :	210 l/min
Ονομαστική τάση:	230 – 240 V ~
Συχνότητα :	50/60 Hz
Ηλεκτρική ασφάλεια :	16 A
Κατανάλωση ρεύματος :	2200 Watts
Μέγιστη ταχύτητα :	2840 U/min
Χωρητικότητα δεξαμενής :	25 l
Ποσότητα λαδιού :	0,32 l
Βαθμός συμπίεσης :	10 bar
Δείκτες θορύβου σύμφωνα με το πρότυπο DIN EN ISO 3744 (2000/14/EC):	LWA,1s = 80 dB (A)LPA= 75 dB (A)
Αναλογία : ώρες λειτουργίας-ώρες αδράνειας:	65:35
Θερμοκρασία περιβάλλοντος :	+5 °C bis +40 °C
Ελάχιστη απόσταση από τον τοίχο:	50 cm
Συνιστώμενη λίπανση :	Ειδικό λάδι για τους συμπιεστές της εταιρείας PREBENAΑριθμός παραγγελίας No : 200.40 και Z 200.60

πεδίο εφαρμογής της παράδοσης

VIGON 120

• αεροσυμπιεστής
  • 1 φίλτρο αέρος
  • 1 βύσμα του στομίου πλήρωσης λαδιού
  • εγχειρίδιο χρήσης
  • πιστοποιητικό συμμόρφωσης

VIGON 240 kai VIGON 300

• αεροσυμπιεστής
  • 2 κινητήριοι τροχοί με μπουλόνια και βίδες στερέωσης 1
  • 1 βύσμα του στομίου πλήρωσης λαδιού
  • εγχειρίδιο χρήσης
  • πιστοποιητικό συμμόρφωσης

AEROTAINER 245, WARRIOR 255 kai WARRIOR 435

• αεροσυμπιεστής
  • εγχειρίδιο χρήσης
  • πιστοποιητικό συμμοόρφωσγης

Αρχή λειτουργίας

Οι αεροσυμπιεστές είναι παλινδρομικοί συμπιεστές με λίπανση λαδιού και χρησιμοποιούνται για την παραγωγή πεπιεσμένου αέρα και τη συσσώρευση συμπιεσμένου αέρα με την αντίστοιχη μεγίστη πίεση. Η υπερβολική πίεση αφαιρείται μέσω της βαλβίδας ασφάλειας. Ο συμπιεσμένος αέρας χρησιμοποιείται στα εργαλεία και εξοπλισμό πεπιεσμένου αέρα για τους επαγγελματικούς και προσωπικούς σκοπόύς.

Κοινά χαρακτηριστικά αεροσυμπιεστών:

Οι αεροσυμπιεστές έχουν τα ακόλουθα κοίνα χρακτηριστικά:

• Ηλεκτρικοί αεροσυμπιεστές για επαγγλεματική και προσωπική χρήση
  • Βαλβίδα ασφάλειας
• Αυτόματη εκκίνηση και τερματισμός του πιεσοστάτη
• Συσκευή αυτόματης προστασίας κινήτηρα
• Παροχή ρεύματος τάσης 230 V\~

Οι τύποι αεροσυμπιεστών χαρακτηρίζονται από τις ακόλουθες παραμέτρους :

VIGON 120

• Αεροφυλάκιο των 12 λίτρων
• Συνολικό βάρος των 18 kg
- Χειρολαβή μεταφοράς
• Μέγιστη πίεση 8 bar

VIGON 240

• Αεροφυλάκιο των 24 λίτρων
  • Συνολικό βάρος 26 kg
  • Tροχοί
• Χειρολαβή μεταφοράς
  • Μέγιστη πίεση 8 bar

VIGON 300

• Αεροφυλάκιο των 50 λίτρων
  • Συνολικό βάρος 35 kg
• Τροχοί με λάστιχα αέρος
• Χειρολαβή μεταφοράς
  • Μέγιστη πίεση 9 bar

AEROTAINER 245

• Αεροφυλάκιο των 2 λίτρων
  • Συνολικό βάρος 23,5 kg
  • Δοχείο Systainer
• Μέγιστη πίεση 8 bar

WARRIOR 255

• Αεροφυλάκιο των 20 λίτρων
• Συνολικό βάρος 45 kg
• Τροχοί με λάστιχα αέρος
• Χειρολαβή μεταφοράς Μέγιστη πίεση 10 bar
  • τύμπανο κάτοχος

WARRIOR 435

• Αεροφυλάκιο των 25 λίτρων
  • Συνολικό βάρος 58 kg
• Τροχοί με λάστιχα αέρος
• Χειρολαβή μεταφοράς
  • Μέγιστη πίεση 10 bar
  • τύμπανο κάτοχος

Συστήματα ασφάλειας

Οι αεροσυμπιεστές είναι εξοπλισμένοι με ένα διακόπτη (1), ο οποίος μπορεί να χρησιμοποιηθεί ως διακόπτης έκτακτης ανάγκης.

• Θέση 1: ON
• Θέση 0 : OFF

Βαλβίδα ασφάλειας

Η βαλβίδα ασφάλειας (2) ενεργοποιείται όταν η μέγιστη επιτρεπόμενη πίεση στο αεροφυλάκιο υπερβαίνεται κατά 10 %.

Συσκευή αυτόματης προστασίας κινητήρα

Οι αεροσυμπιεστές είναι εξοπλισμένοι με μια συσκευή αυτόματης προστασίας κινητήρα. Οι αεροσυμπιεστές WARRIOR 255 και WARRIOR 435 είναι εξοπλισμένοι με ένα εξωτερικό αυτόματο διακόπτη προστασίας κινητήρα. Η τοποθέτηση εξωτερικού αυτόματου διακόπτη προστασίας κινητήρα επισημαίνεται με ειδική πινακίδα. Με την παρουσίαση βλαβών (π.χ., υπερθέρμανση κ.τ.λ.) ενεργοποείται ο αυτόματος διακόπτης προστασίας κινητήρα και σταματά την τροφοδοσία ρεύματος. Σε αυτήν την περίπτωση δείτε την περιγραφή των προβλημάτων στη σελίδα 26.

Πινακίδες σήμανσης με οδηγίες πάνω σε αεροσυμπιεστή

Ο πιεσοστάτης διαθέτει μια ετικέτα με 4 εικονίδια, τα οποία έχουν τις ακόλουθες έννοιες:

Ετικέτα

Σήμανση

Εικονίδιο θέσεων του πιεσοστάτη:

• 1 = ON
• 0 = OFF

Προειδοποίηση: Κίνδυνος ηλεκτροπληξίας! Προειδοποίηση για το ενδεχόμενο ηλεκτρπληξίας

Ετικέτα

Σήμανση

Απαγόρευση: μην τραβάτε την πρίζα πριν την απενεργοποίηση

Προειδοποίηση για τα περιστρεφόμενα εξαρτήματα κατά τη διάρκεια αυτόματης εκκίνησης

Δίπλα ή πάνω σε αεροσυμπιεστή υπάρχουν άλλα εικονίδια, τα οποία έχουν τις ακόλουθες έννοιες:

Ετικέτα

Σήμανση

Πριν τη χρήση του αεροσυμπιεστή διαβάστε προσεκτικά το εγχειρίδιο χρήσης.

Ετικέτα

Σήμανση

Προειδοποίηση για θερμές επιφάνειες

Τα δεδομένα για ένα εγγυημένο επίπεδο ηχητικής ισχύος σε αυτό το μηχάνηνμα

Δείχνει την τοποθέτηση εξωτερικού αυτόματου διακόπτη κινητήρα

Στοιχεία της πινακίδας τεχνικών χαρακτηριστηκών

Η πινακίδα χαρακτηριστηκών είναι επικολλημένη πάνω στο βασικό σώμα αεροσυμπιεστή και περιλαμβάνει τα ακόλουθα στοιχεία:

Πινακίδα χαρακτηριστικών αεροσυμπιεστή

No	Διευκρίνηση
1	Ονομασία εταιρείας, διεύθυνση και χώρα προέλευσης
2	Σήμα CE ( το προϊόν πληροί τις κανονιστικές απαιτήσεις που ορίζονται στο συνημμένο πιστοποιητικό συμμόρφωσης)
3	Έτος κατασκευής
4	Ονομασία τύπου / Ονομασία τύπου κινητήρα
5	Αριθμός σειράς
6	Μέγιστη πίεση λειτουργίας (bar and PSI)
7	Αριθμός στροφών της μονάδας / Αριθμός στροφών κινητήρα
8	Συνολικός βάρος
9	Χαρακτηριστίκα ισχύος
10	Ισχύς αναρρόφησης
11	Ταχύτητα γέμισης
12	Όγκος αεροφύλακα
13	Επίπεδα θορύβου αεροσυμπιεστή

Προετοιμασία αεροσυμπιεστή για χρήση

Αποσυσκευασία αεροσυμπιεστή

① Αποσυσκευασία πραγματοποιείται από δυο εργαζομένους.

▶ Τοποθετήστε το κουτί μπροστά σας.
▶ Ανοίξτε το επάνω κάλυμμα του κιβωτίου.
▶ Κρατήστε σφυχτά το κουτί από τις τρύπες μεταφοράς (1).
Αφαιρέστε προσεκτικά τον αεροσυμπιεστή από την συσκευασία (2) και τοποθετήστε τον ακριβώς μπροστά σας.
▶ Αφαιρέστε όλα τα υλικά συσκευασίας από τον αεροσυμπιεστή.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Μην αφήνετε τα παιδιά να παίζουν με τη πλαστική σακούλα συσκευασίας. Υπάρχει κύνδινος ασφυξίας!

▶ Mην αφήνετε τα παιδιά να παίζουν με τη πλαστική σακούλα συσκευασίας.
▶ Κρατήστε τα υλικά συσκευασίας μακριά από τα παιδιά.

Αποθηκεύετε τα υλικά συσκευασίας για μελλοντική χρήση.

Εξοπλισμός αεροσυμπιεστή

Ορισμένα εξαρτήματα παραδίδονται ξεχωριστά, στην συσκευασία, τα οποία δεν είναι εγκατεστημένα στον αεροσυμπιεστή.

VIGON 120:

• Βύσμα στομίου πλήρωσης λαδιού (2)
• Φίλτρο αέρος(3)

VIGON 240:

• Κινητήριοι τροχοί με μπουλόνια και βίδες στερέωσης (1)
  • Βύσμα στομίου πλήρωσης λαδιού (2)
  • Φίλτρο αέρος (3)

VIGON 300:

• Κινητήριοι τροχοί με μπουλόνια και βίδες στερέωσης (1)
• Φίλτρο αέρος (3)

▶ Σφίξτε το φίλτρο αέρος (3), βιδώνωντάς το με το χέρι στην κυλίνδοκεφαλή.
▶ Αφαιρέστε το βύσμα στομίου πλήρωσης λαδιού.
▶ Τοποθετήστε το βύσμα (2) στο στομίο δεξαμενής λαδιού και βιδώστε το.

VIGON 240:

▶ Τοποθετήστε τις αξόνες μέσα στις οπές στη σωστή πλευρά των κινητήριων τροχών (1).
▶ Σφίξτε τις αξόνες από την πλευρά των πίσω ρουλεμάν (παξιμάδι με το κλειδί εώς17).
▶ Σφίξτε το φίλτρο αέρος (3), βιδώνωντάς το με το χέρι στην κυλινδροκεφαλή.
▶ Αφαιρέστε το βύσμα στομίου πλήρωσης λαδιού.
▶ Τοποθετήστε το βύσμα (2) στο στομίο δεξαμενής λαδιού και βιδώστε το. GON 300:

VIGON 300:

▶ Τοποθετήστε τις αξόνες μέσα στις οπές στη σωστή πλευρά των κινητήριων τροχών (1).
▶ Σφίξτε τις αξόνες από την πλευρά των πίσω ρουλεμάν (παξιμάδι με το κλειδί εώς17).
▶ Σφίξτε το φίλτρο αέρος (3), βιδώνωντάς το με το χέρι στην κυλινδροκεφαλή.

Ελέγχος κατάστασης

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Κίνδυνος τραυματισμών κατά τη χρήση του ελαττωματικού αεροσυμπιεστή.

▶ Ελέγξτε την κατάσταση του αεροσυμπιεστή πριν από κάθε χρήση.
Κάθε φορά πριν τη χρήση του πρέπει να βεβαιώνεστε ότι ο αεροσυμπιεστής είναι σε καλή κατάσταση λειτουργίας.

▶ Ειδικότερα ελέγξτε τα εξής:

• Η βαλβίδα ασφάλειας δεν πρέπει να έχει ελαττώματα.
• Το φίλτρο αέρος πρέπει να είναι τοποθετημένο στην κυλινδροκεφαλή.
• Στα μοντέλα VIGON 240 και VIGON 300 πρέπει να εγκατασταθούν οι κινητήριοι τροχοί.
• Το επίπεδο στάθμης λαδιού πρέπει να είναι επαρκές.
• Το δύκτιο παροχής ηλεκτρικού ρεύματος δεν πρέπει να έχει βλάβες.

Οι γρατσουνιές σε βασικό σώμα αεροσυμπιεστή δεν θεωρούνται ως «ζημία».

▶ Μην συνδέετε ένα κατεστραμμένο συμπιεστή με το δύκτιο παροχής ηλεκτικού ρεύματος.
▶ Μη χρησιμοποιείτε τον αεροσυμπιεστή εάν έχει υποστεί ζημία. Σε αυτήν την περίπτωση η συσκευή πρέπει να ελεγχθεί ή επισκευαστεί από έναν εξειδικευμένο τεχνικό της εταιρείας PREBENA πριν χρησιμοποιηθεί ξανά.

ΠΡΟΣΟΧΗ!

Οι κατεστραμμένες σωλήνες υπό πίεση μπορούν να σκάσουν και να προκαλέσουν τραυματισμό.

▶ Πριν από τη σύνδεση ελέγξε τον αεροσυμπιεστή και τις σωλήνες υπό πίεση για την παρουσία τυχόν ζυμιών.

ΠΡΟΣΟΧΗ!

Οι κατεστραμμένες σωλήνες υπό πίεσης μπορούν να σκάσουν και η διαφυγή πεπιεσμένου αέρα μπορεί να προκαλέσει υλικές ζημιές.

▶ Πριν από τη σύνδεση ελέγξτε τον αεροσυμπιεστή και τις σωλήνες υπό πίεσης για την παρουσία τυχόν ζυμιών.

'Ελεγχος λειτουργίας αεροσυμπιεστή χωρίς ακροφύσια

Για να βεβαιωθείτε ότι ο αεροσυμπιεστής λειτουργεί σωστά, ακολουθήστε τα εξής βήματα κατά την πρώτη εκκίνηση:

Χρησιμοποιείτε τον αεροσυμπιεστή μόνο σε δροσερό, προστατευμένο από σκονή, χωρίς υγρασία και καλά αεροζόμενο χώρο.
▶ Η θερμοκρασία περιβάλλοντος δεν πρέπει να είναι κάτω από +5 °C και πάνω από +40 °C.
Για την αποφυγή τυχόν ζυμιών αεροσυμπιεστή η κλίση επιφάνειας στήριξης κατά την εγκάρσια και διαμηκή κατεύθυνση δεν πρέπει να είναι μεγαλύτερη από 15 βαθμούς.
▶ Βεβαιωθείται ότι η ελάχιστη απόσταση μεταξύ του αεροσυμπιεστή και τυχόν εμπόδια στη ροή του αέρα αποτελεί 50 cm.
▶ Πριν από την εκκίνησή του ελέγξε τε έάν η τάση και συχνότητα ηλεκτρικού ρεύματος αντιστοιχούν στα δεδομένα της πινακίδας χαρακτηριστηκών αεροσυμπιεστή.

ΠΡΟΣΟΧΗ!

Η λειτουργία του δικτύου ηλεκτρικού ρεύματος, που δεν πληροί τις παραπάνω προϋποθέσεις, μπορεί να προκαλέσει βλάβη του αεροσυμπιεστή.

▶ Συνδέετε τον συμπιεστή μόνο στην κατάλληλη παροχή ρεύματος.

ΠΡΟΣΟΧΗ!

▶ Προσέξτε τις οδηγίες σχετικά με τους πιθανούς κινδύνους στο κεφάλαιο «Ασφάλεια», αρχόζοντας από τη σελίδα 5.

Όργανα ελέγχου:

VIGON 100, VIGON 240 και VIGON 300

No	Διευκρίνηση
1	Διακόπτης
2	Στρόφιγγα μειωτήρα πίεσης
3	Πιεσόμετρο αεροφυλακίου
4	Πιεσόμετρο κρουνού γραμμής
5	Ρακόρ σύνδεσης κρουνού γραμμής (ρυθμιζόμενο)

No	Διευκρίνηση
1	Διακόπτης
2	Στρόφιγγα μειωτήρα πίεσης
3	Πιεσόμετρο αεροφυλακίου
4	Πιεσόμετρο κρουνού γραμμής
5	Ρακόρ σύνδεσης κρουνού γραμμης (ρυθμιζόμενο)
6	Ρακόρ σύνδεσης κρουνού γραμμης (πίεση στο αεροφυλάκιο)

No	Διευκρίνηση
1	Διακόπτης
2	Στρόφιγγα μειωτήρα πίεσης
3	Πιεσόμετρο αεροφυλακίου
4	Πιεσόμετρο κρουνού γραμμής
5	Ρακόρ σύνδεσης κρουνού γραμμης (ρυθμιζόμενο)

▶ Συνδέστε τον αεροσυμπιεστή με το ηλεκτρικό δίκτυο.

① Τα καλώδια επέκτασης πρέπει να έχουν μια ελάχιστη διατομή 2,5 χιλιοστά πλατεία (mm²) και μπορεί να έχουν ένα μέγιστο μήκος 30 μέτρα.

Ενεργοποιήστε τον πιεσοστάτη (2), περιστρέφοντάς το αριστερόστροφα.

▶ Ενεργοποιήστε τον αεροσυμπιεστή με τον διακόπτη (1) για την εκκίνησή του.
▶ Στον αεροσυμπιεστή TWINSTAR 690 ελέγξτε εάν η κατεύθυνση περιστροφής είναι σωστή, όπως περιγράφεται στην σελίδα παραπάνω.
▶ Αφήστε τον αεροσυμπιεστή να λειτουργήσει περίπου για 10 λεπτά χωρίς φορτίο.
▶ Σε αυτήν την περίπτωση ελέγξτε τα ακόλουθα σημεία:

- Εάν η πίεση αυξάνεται στο αεροφυλάκιο; (το μανόμετρο δείχνει (3)).

- Εάν ο αεροσυμπιεστής απενργοποείται αυτόματα όταν η πίεση φτάνει στη μέγιστη τιμή; (βλ. τεχνικά χαρακτηριστηκά, αρχίζοντας από την σελίδα 7)

Η μέγιστη επιτρεπόμενη πίεση λειτουργίας, που παράγεται από τον αεροσυμπιεστή, περιορίζεται αυτόματα από τον πιεσοστάτης. Η βοηθητική βαλβίδα ασφάλειας περιορίζει την αύξηη πίεσης πάνω από τις 10 % της μέγιστης επιτρέπομενης.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Κίνδυνος έκρηξης κατά την αύξηση της μέγιστης επιτρεπόμενης πίεσης λειτουργίας.

▶ Μην κάνετε οποιαδήποτε ενέργεια με τη βαλβίδα ασφάλειας.

Οτάν η πίεση θα αποκασταθεί και ο αεροσυμπιεστής θα απενεργοποιηθεί με την επίτευξη μέγιστης πίεσης (βλ. τεχνικά χαρακτηρίστηκα αρχίζοντας από την σελίδα 7), ο αεροσυμπιεστής είναι έτοιμος για την εκκίνηση.

▶ Απενεργοποιήστε τον αεροσυμπιεστή με τον διακόπτη (1).
▶ Αποστραγγίστε το συμπίκνωμα όπως περιγράφεται στην σελίδα 23.

ΠΡΟΣΟΧΗ!

Το συμπύκνωμα είναι μια επιβλαβή ουσία που είναι επικίδυνη για το περιβάλλον.

▶ Κάτω από την οπή αποστράγγισης τοποθετήστε ενά κατάλληλο δοχείο.
▶ Το συμπύκνωμα που αποστραγγιστεί αναμείξτε με το συνδετικό υλικό.
▶ Μαζέψτε το αναμειγμένο συμπύκνωμα με ένα πανί.
▶ Το πανί πρέπει να ανακυκλωθεί σύμφωνα με τις εφαρμοστέες νομικές απαιτήσεις οι οποίες υσχίουν στον χώρο εφαρμογης.

Οδηγίες χρήσης αεροσυμπιεστή

Για να πραγματοποιήσετε τον σωστό χειρισμό αεροσυμπιεστή, ακολουθήστε τα εξής βήματα:

VIGON 120 VIGON 240

AEROTAINER 245

VIGON 300

▶ Προετοιμάστε τον αεροσυμπιεστή όπως περιγράφεται παραπάνω, αρχίζοντας από τη σελίδα 15.
▶ Ενεργοποιήστε τον πιεσοστάτη (2), περιστέφοντάς το αριστερόστροφα.
Καθορίστε την επιτρέπομενη πίεση λειτουργίας της συσκευής εξόδου αέρα (του εργαλείου πεπιεσμένου αέρα, πιστολιού βαφής, του καρφωτικού εργαλείου πεπιεσμένου αέρα κ.τ.λ.).

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Κίνδυνος έκρηξης κατά την αύξηση της μέγιστης επιτρέπομενης πίεσης λειτουργίας.

▶ Καθορίστε τα τεχνικά χαρακτηρίστηκα της συσκευής εξόδου αέρα πριν την ενργοποίηση του αεροσυμπιεστή.

Συνδέστε τον σωλήνα πίεσης της συσκευής εξόδου αέρα με το κρουνό σύνδεσης (5) με τη χαμηλή (6) πίεση του αεροφυλακίου.
▶ Σηκώστε το διακόπτη (1) του πιεσοστάτη για την εκκίνηση αεροσυμπιεστή.
▶ Περιμένετε μέχρι το μανόμετρο (3) δε θα δείξει τη μέγιστη πίεση λειτουργίας του κατάλληλου αεροσυμπιεστή. Ρυθμίστε την επιτρέπομενη πίεση λειτουργίας της συσκευής εξόδου αέρα στον πιεσοστάτη (2).
- Η περιστροφή δεξιόστροφα αυξάνει την πίεση.
o H περιστροφή αριστερόστροφα μειώνει την πίεση.

Η περιστροφή του ρυθμιστή στου 90 βαθμούς αλλάζει την πίεση λειτουργίας στα 0,5 bar.

Το μανόμετρο (4) δείχνει την πίεση λειτουργίας της συσκευής εξόδου αέρα.

Ο αεροσυμπιεστής ενεργοποιείται ξανά αυτόματα μόλις μειωθεί η πίεση στον δέκτη μέχρι την πίεση εκκίνησης (περίπου στα 6-7 bar). Η διαδικασία αυτή ελέγχεται από τον πιεσοστάτη αυτόματα.

ΠΡΟΣΟΧΗ!

Η υπερφόρτωση αεροσυμπιεστή μπορεί να προκαλέσει βλάβη.

Μην υπερφορτώνετε τον αεροσυμπιεστή: να μην υπερβαίνει ο δέικτης αναλογίας χρόνου λειτουργίας και χρόνου αδράνειας! Βλ. τεχνικα χαρακτηρίστηκα, αρχίζοντας από τη σελίδα 7.

Μετά τη λειτουργία

Μετά τη λειτουργία ή πριν από ένα μεγάλο διάλειμμα, ακολουθήστε τα παρακάτω βήματα. Για την αποσύνδεση παροχής πεπιεσμένου αέρα ακολουθήστε τα εξής βήματα:

▶ Απενργοποιήστε τον αεροσυμπιεστή με τον διακόπτη (1).
▶ Αποσυνδέστε τον αεροσυμπιεστή από την παροχή ηλεκτρικού ρεύματος.
▶ Αποσυνδέστε τον συνδεδεμένο υπό πίεση σωλήνα από το ταχυσύνδεσμο.

ΚΙΝΔΥΝΟΣ

Ο ελεύθερα κρεμασμένος υπό πίεση σωλήνας μπορεί να προκαλέσει κατά το άνοιγμα θηλής σύνδεσης σοβαρούς και θανατηφόρους τραυματισμούς.

▶ Στερεωστέ σταθερά τον σωλήνα.

Ακολουθήστε τα εξής βήματα:

▶ Πιέστε τη θηλή σύνδεσης του υπό πίεσης σωλήνα στον ταχυσύνδεσμο.
▶ Σμπρόξτε το δακτύλιο στεγανοποίησης του ταχυσυνδέσμου πίσω.
Ο ταχυσύνδεσμος αποσυνδέθηκε.
▶ Αφαιρέστε τον υπό πίεση σωλήνα από τον ταχυσύνδεσμο.
Σε αυτήν την περίπτωση ο πεπιεσμένος αέρας που έμεινε σε συσκευή εξόδου αέρα θα βγει με το θόρυβο.
▶ Στραγγίστε το υπόλοιπο πεπιεσμένου αέρα από τον δέκτη μέσω της βαλβίδας αποστράγγισης.

Μεταφορά και αποθήκευση αεροσυμπιεστή

Συσκευασία

Πριν από την αποθήκευση ή μεταφορά σε μεγάλες αποστάσεις ο αεροσυμπιεστής πρέπει να συσκευαστεί σε γνήσια θήκη στις ακόλουθες περιπτώσεις :

• Αποστάσεις άνω των 10 μέτρων
  • Μετακινήσεις σε ασταθή επιφάνεια.

Εκτελέστε τα εξής βήματα προετοιμασίας:

▶ Ακολουθήστε τα βήματα όπως περιγράφεται στη σελίδα 20 «Μετά τη λειτουργία».
▶ Καθαρίστε τη σύνδεση του πεπιεσμένου αέρα για να απομακρυνθούν τα ξένα σώματα και υπολείμματα.
▶ Τοποθετήστε τον αεροσυμπιεστή σε μια γνήσια θήκη μεταφοράς.

Μεταφορά

Τρόποι μεταφοράς διαφέρουν ανάλογα με μεγάλες ή μικρές αποστάσεις, στις οποίες θα πρέπει να μεταφερθεί ο συμπιετής.

Μετακίνηση σε μικρές αποστάσεις

Μικρές αποστάσεις - οι αποστάσεις που δεν υπερβαίνουν τα 10 μέτρα.

▶ Ακολουθήστε τα βήματα όπως περιγράφεται στη σελίδα 20 «Μετά τη λειτουργία».

ΠΡΟΣΟΧΗ!

Οποιαδήποτε κρούση ή πτώση του αεροσυμπιεστή μπορεί να προκαλέσει βλάβες.

▶ Mην ρίχνετε κάτω τον αεροσυμπιεστή.
▶ Προστατεύετε τον αεροσυμπιεστή από κρούσεις.
Μεταφέρετε τον αεροσυμπιεστή πάντα κρατώντας τον από τη χειρολαβή για να μην πέσει κάτω.

▶ Ακολουθήστε τα βήματα όπως περιγράφεται στη σελίδα 28 «Μετά τη λειτουργία»

VIGON 120

AEROTAINER 245

Μετακινήστε τον αεροσυμπιεστή στη θήκη του σε διαφορετικό και συγκεκριμένο μέρος εργασίας.

Συνδέστε την συσκευή εξόδου αέρα με τον συμπιεστή μόνο σε διαφορετικό και συγκεκριμένο μέρος εργασίας.

VIGON 240

VIGON 300

WARRIOR 255

WARRIOR 435

Μετακινήστε τον αεροσυμπιεστή στη θήκη του σε διαφορετικό και συγκεκριμένο μέρος εργασίας.

Συνδέστε την συσκευή εξόδου αέρα με τον αεροσυμπιεστή μόνο σε διαφορετικό και συγκεκριμένο μέρος εργασίας.

Μετακινήσεις σε μεγάλες αποστάσεις

Οι ακόλουθες αποστάσεις κατά τη μεταφορά του αεροσυμπιεστή θεωρούνται ως μεγάλες:

• Αποστάσεις μεγαλύτερες από 10 μέτρα
  • Μετακίνηση σε μη σταθερή επιφάνεια
• Μετακινήσεις που απαιτούν ασυνήθιστη θέση του σώματος του χρήστη.

Μεταφορά αεροσυμπιεστή σε μεγάλες αποστάσεις επιτρέπεται μόνο σε γνήσια θήκη.

Για τη μεταφορά του αεροσυμπιεστή σε μεγάλες αποστάσεις ακολουθήστε τα εξής βήματα:

▶ Ακολουθήστε τα βήματα όπως περιγράφεται στη σελίδα 20 «Μετά τη λειτουργία».
▶ Τοποθετήστε τον αεροσυμπιεστή σε πρωτότυπη θήκη μεταφοράς.
▶ Μετακινείτε τον συμπιεστή σε γνήσια θήκη σε επιθυμητό μέρος εργασίας κρατώντας τον από τις 2 τρύπες ανύψωσης.
▶ Η γνήσια θήκη πρέπει να τοποθετείται μόνο σε οριζόντια θέση με το καπάκι επάνω.

Αποθήκευση

▶ Επαλείφετε όλες τις μεταλλικές επιφάνειες του αεροσυμπιεστή με ειδικό λάδι της εταιρείας PREBENA
▶ Τοποθετήστε τον αεροσυμπιεστή σε γνήσια θήκη μεταφοράς.
▶ Αποθηκεύετε τον αεροσυμπιεστή σε χώρο με θερμοκρασία δωματίου και προστατευμένο από σκόνη.

Συντήρηση αεροσυμπιεστή

Η διατήρηση του αεροσυμπιεστή σε άριστη κατάσταση απαιτεί την εκτέλεση μερικών περιοδικών εργασιών τεχνικής συντήρησής του.

i

Η συντήρηση του αεροσυμπιεστή μπορεί να πραγματοποιηθεί μόνο από άτομα, τα οποία έχουν απαραίτητες γνώσεις και εμπειρία. Όλες οι λειτουργίες και χειρισμοί που δεν περιγράφονται εδώ πρέπει να πραγματοποιούνται επίσης από τα εξειδικευμένα άτομα του τμήματος εξυπηρέτης πελατών ή του Κέντρου επισκευών του κατασκευαστή.

▶ Πριν από κάθε εργασία συντήρησης αποσυνδέστε τον αερσυμπιεστή και αφαιρέστε όλο τον αέρα από το αεροφυλάκιο.
Αποσυνδέστε τον αερσυμπιεστή από το δίκτυο παροχής ηλεκτρικού ρεύματος για την αποφύγη ακούσιας ενεργοποίηση.

Πρώτη συντήρηση μετά από 50 ώρες λειτουργίας

Ελέξτε τη σύσφιξη των βιδών της κυλινδροκεφαλής και του κάτω πλαισίου.

'Ελεγχος στάθμης λαδιού

Η στάθμη λαδιού μπορεί να ελεγχθεί μέσω παραθύρου ένδειξης λαδιού της δεξαμενής λαδιού (1) ή με δείκτη στάθμης λαδιού (4), οι οποίοι βρίσκονται στο κάτω μέρος του συμπιεστή. Η στάθμη λαδιού πρέπει να έιναι μεταξύ (3) ελάχιστης και μέγιστης ένδειξης του δείκτη στάθμης λαδιού.

Αντικατάσταση λαδιού

i

Η αντικατάσταση λαδιού πρέπει να γίνει σε ένα ζεστό αερασυμπιεστή, δηλαδή αμέσως μετά τη λειτουργία του. Σε αυτήν την περίπτωση η δεξαμενή λαδιού αδειάζει γρήγορα και πλήρως.

ΠΡΟΣΟΧΗ

Κινδύνος ανάφλεξης καυτού λαδιού!

▶ Φορέστε κατάλληλα προστατευτικά γάντια.

ΠΡΟΣΟΧΗ!

▶ Το συμπύκνωμα που αποστραγγιστεί αναμείξτε με το συνδετικό υλικό.
▶ Μαζέψτε το αναμειγμένο συμπύκνωμα με ένα πανί.
▶ Το πανί πρέπει να ανακυκλωθεί σύμφωνα με τις εφαρμοστέες νομικές απαιτήσεις οι οποίες υσχίουν στον χώρο εφαρμογης.

▶ Τοποθετήστε ένα δοχείο για συλλογή λαδιού κάτω από τον συμπιεστή.
Αφαιρέστε το καπάκι του παραθύρου ένδειξης της δεξαμενής λαδιού (1) ή τη βίδα από την τρύπα αποστράγγισης λαδιού για να τρέξει το παλιό λάδι (5).
▶ Γυρίστε τον αεροσυμπιεστή προς τα εμπρός για να διέλθουν πλήρως τα απομείναρια του παλιού λαδιού από τον αεροσυμπιεστή.
Ελέγξτε εάν πρέπει να γίνει αλλάγη του λάστιχου στο παραθύρου ένδειξης δεξαμενής λαδιού (1) ή της βίδας από την οπή αποστράγγισης λαδιού (5).
▶ Βιδώστε ξανά το βύσμα παραθύρου ένδειξης δεξαμενής λαδιού (1) ή την βίδα από την οπή αποστράγγισης λαδιού(5).
Αφαιρέστε το βύσμα του στομίου πλήρωσης λαδιού και τον δείκτη στάθμης λαδιού και συμπληρώστε νέο λάδι με μία κατάλληλη χοάνη (2).
Κατά τη λειτουργία του αεροσυμπιεστή σε θερμοκρασία από 10 εώς 40 βαθμούς χρησιμοποιήστε ειδικό λάδι της εταιρείας PREBENA Z200.40 και σε θερμοκρασία κάτω από 10 βαθμούς χρησιμοποιήστε ειδικό λάδι της εταιρείας PREBENA Z200.60 με καλές ιδιότητες κύλισης.
▶ Ελέγξτε τη στάθμη λαδιού στο δακτύλιο σήμανσης (3) ή στον δείκτη στάθμης λαδιού (4).

ΠΡΟΣΟΧΗ!

Η χρήση ακατάλληλων, μολυσμένων και μικτών λιπαντικών μπορεί να βλάψει τον αεροσυμπιεστή.

▶ Κατά τη λειτουργία του αεροσυμπιεστή σε θερμοκρασία κάτω από 10 βαθμούς χρησιμοποιήστε μόνο ειδικό λάδι της εταιρείας PREBENA Z200.40 ή ειδικό λάδι της εταιρείας PREBENA Z200.60 με καλές ιδιότητες κύλισης.
▶ Mην χρησιμοποιείτε ακατάλληλο και μολυσμένο λιπαντικό.
▶ Mην αναμιγνύετε διαφορετικούς τύπους λιπαντικών.
▶ Ανακυκλώστε χρησιμοποιημένα λιπαντικά χωρίς βλάβη στο περιβάλλον.

Αποστράγγιση συμπυκνωμένου νερού

Αποστράγγιση συμπυκνωμένου νερού από το αεροφυλάκιο υψηλής πίεσης

Το συμπυκνωμένο νερό (συμπύκνωμα) μαζεύεται στο κάτω μέρος του δέκτη. Η ποσότητα του συμπυκνώματος εξαρτάται από το φορτίο του συμπιεστή και θερμοκρασία περιβάλλοντος.

▶ Αποστραγγίζετε το συμπύκνωμα μετά από κάθε χρήση.

Η αποστράγγιση του συμπυκνώματος πραγματοποείται μόνο όταν η πίεση στον δέκτη είναι 2-3 bar.

ΠΡΟΣΟΧΗ!

Το συμπύκνωμα είναι μια επιβλαβή ουσία και αποτελεί απειλή για το περιβάλλον.

▶ Τοποθετήστε κάτω από την τρύπα αποστράγγισης ένα κατάλληλο δοχείο.
▶ Το συμπύκνωμα που αποστραγγιστεί αναμείξτε με το συνδετικό υλικό.
▶ Μαζέψτε το αναμειγμένο συμπύκνωμα με ένα πανί.
▶ Το πανί πρέπει να ανακυκλωθεί σύμφωνα με τις εφαρμοστέες νομικές απαιτήσεις οι οποίες υσχίουν στον χώρο εφαρμογης.

Για να αποστραγγίσετε το συμπύκνωμα, ακολουθήστε την εξής διαδικασία:

▶ Τοποθετήστε κάτω από την όπη αποστράγγισης ένα κατάλληλο δοχείο.
Ανοίξτε την οπή αποστράγγισης συμπυκνώματος, γυρνώντας ελαφρά την τάπα της αριστερόστροφα στο κάτω μέρος του αεροφυλακίου υψηλής πίεσης.
Μετά από μια επιτυχή αποστράγγιση του συμπυκνώματος κλείστε ξανά το βύσμα.

Καθαρισμός βασικού σώματος και εξωτερικών επιφανειών

ΠΡΟΣΟΧΗ!

Η χρήση των ακατάλληλων απορρυπαντικών μπορεί να προκαλέσει ζυμιά στον αεροσυμπιεστή ή στα εξαρτήματά του.

Χρησιμοποιείτε για τον καθαρισμό μόνο ένα στεγνό, ελαφρώς υγρό πανί ή ένα πανί βρεγμένο με ήπιο διάλυμα σαπουνιού.

Ηπιος βαθμός βρωμιάς

▶ Σκουπίστε το βασικό σώμα αεροσυμπιεστή με ένα στεγνό πανί.
▶ Επαλείφετε όλες τις μεταλλικές επιφάνειες του αεροσυμπιεστή με ειδικό λάδι της εταιρείας PREBENA.

Μεγάλος βαθμός βρωμιάς Συνδέστε το εργαλείο πεπιεσμένου αέρα (1) στον αεροσυμπιεστή και καθαρίστε

ολες τις ραβδώσεις με πεπιεσμένο αέρα.

▶ Σκουπίστε το βασικό σώμα του αεροσυμπιεστή με ένα πανί βρεγμένο με ένα ήπιο διάλυμα σαπουνιού.
▶ Στη συνέχεια σκουπίστε το βασικό σώμα του αεροσυμπιεστή με ένα πανί ελαφρώς βρεγμένο με καθαρό νερό
▶ Τέλος, σκουπίστε το βασικό σώμα με ένα στεγνό μαλακό πανί.
▶ Επαλείφετε όλες τις μεταλλικές επιφάνειες του αεροσυμπιεστή με ειδικό λάδι της εταιρείας PREBENA.

Καθαρισμός φίλτρου αέρος

Το αποτελεσματικό φιλτράρισμα του εισερχόμεου ατμοσφαιρικού αέρα είναι μια από τις πιο σημαντικές προϋποθέσης για μεγάλη διάρκεια ζωής του αεροσυμπιεστή.

ΠΡΟΣΟΧΗ!

Σε περίπτωση επαφής ξένων αντικειμένων με είσοδος αναρρόφησης μπορεί να προκληθεί εσωτερική βλάβη στον αεροσυμπιεστή.

▶ Mην χρησιμοποιείτε τον αεροσυμπιεστή χωρίς το φίλτρο αέρος.
▶ Μην καθαρίζετε την είσοδο αναρρόφησης με ένα εργαλέιο πεπιεσμένου αέρα για εργασίες καθαρισμού. Τα ξένα αντικείμενα μπορούν να βουλώσουν την είσοδο.

VIGON 120, VIGON 240, VIGON 300, WARRIOR 255 kai WARRIOR 435

Για να καθαρίσετε το φίλτρο αέρος, ακολουθήστε τις εξής οδηγίες:

▶ Γυρίστε το κάλυμμα (1) του φίλτρου αέρος αριστερόστροφα. Το κάλυμμα είναι ξεκλείδωτο.
▶ Αφαιρέστε το κάλυμμα (1) από το βασικό σώμα του φίλτρου αέρος(2).
▶ Βγάλτε το ένθετο φίλτρου (3) καθαρίστε το με το πιστόλι πεπιεσμένου αέρα για εργασίες καθαρισμού. Εάν είναι απαραίτητο, αντικαταστήστε το ένθετο φίλτρου.
▶ Τοποθετήστε το ένθετο φίλτρου (3).
▶ Τοποθετήστε το κάλυμμα (1) στο βασικό σώμα του φίλτρου άερος (2).
▶ Βιδώστε το κάλυμμα, στρέφοντάς το δεξιάστροφα.

AEROTAINER 245

Για να καθαρίσετε το φίλτρο αέρος, ακολουθήστε τις εξής οδηγίες:

▶ Ξεβιδώστε το φίλτρο αέρος (1) από τη συνδετική βίδα κυλινδροκεφαλής (2).
▶ Αντικαταστήστε το χρησιμοποιημένο φίλτρο αέρος(1) με ένα καινούργιο.
▶ Βιδώστε το καινούργιο φίλτρο αέρος, πιέζοντάς το με το χέρι, στη συνδετική βίδα κυλινδροκεφαλής (2).

'Ελεγχος αεροσυμπιεστή

Για τον παρόν αεροσυμπιεστή διεξήχθησαν εργοστασιακές δοκιμές. Οι δοκιμές αυτές δεν πραγματοποιούνται εάν δεν είναι απαραίτητές οι επαληθεύσεις εμπειρογνωμών πριν από πριν την έναρξη παραγωγής. Σας συνιστούμε να ελέγχετε το αεροφυλάκιο υψηλής πίεσης, ανάλογα με το φορτίο του συμπιεστή, μετά από 10 χρόνια χρήσης με τη βοήθεια ενός εξειδικευμένου υπαλλήλλου. Ο εξειδικεύμενος υπάλληλος είναι αρμόδιος για την εκτέλεση έργων συντήρης σύμφωνα με τον κανονισμό για την Ασφάλεια στην εργασία. Απευθυνθείτε στους εξουσιοδοτημένους συνεργάτες μας που εκτελούν την συντήρηση. Αυτοί μπορούν να προτείνουν κάποιους ειδικούς, οι οποίοι πέρασαν επιτυχώς τις εξετάσεις των εμπειρογνωμών.

i

Οι απαιτήσεις αυτές ισχύουν μόνο για την Ομοσπονδιακή Δημοκρατία της Γερμανίας. Για όλες τις άλλες χώρες ισχύουν οι σχετικές εθνικές κατευθυντήριες γραμμές. Τα έγγραφα του περιεχόμενου συσκευασίας κατά την παράδοση (=έγγραφα για την εισαγωγή) πρέπει να διατηρηθούν για όλη τη διάρκεια ζώης του αεροφυλακίου.

Διαστήματα συντήρησης

Εργασίες συντήρησης	Κάθε μέρα	Κάθε μήνα	Κάθε 6 μήνες	Κάθε 2 χρόνια
Έλεγχος στάθμης λαδιού, συμπλήρωση σε περίπτωση ανάγκης
Αποστράγγιση συμπυκνωμένου νερού από το αεροφυλάκιο υψηλής πίεσης
Καθαρισμός φίλτρου αέρος
Γενικός καθαρισμός αεροσυμπιεστή
Αντικατάσταση λαδιού
Έλεγχος λειτουργίας της βαλβίδας αντεπιστροφής πεπιεσμένου αέρα

Συχνές βλάβες

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Η χρήση ενός αεροσυμπιεστή που είναι κατεστραμμένος ή δεν λειτουργεί σωστά μπορεί να οδηγήσει σε σοβαρό τραυματισμό ή ακόμη και θάνατο.

Εάν αντιμετωπίζετε προβλήματα, αμέσως αποσυνδέστε τον αεροσυμπιεστή από το δίκτυο παροχής ηλεκρτικού ρεύματος.
Η περαιτέρω χρήση του αεροσυμπιεστή επιτρέπεται μόνο μετά την επίλυση του προβλήματος.

ΠΡΟΣΟΧΗ!

Οι επισκευές που εκτελούνται από μη εξειδικευμένο άτομο μπορούν να προκαλέσουν ζημιά στον αεροσυμπιεστή.

▶ Η επισκευή του αεροσυμπιεστή μπορεί να πραγματοποιηθεί μόνο από τον κατασκευαστή.

Βλάβες

Εάν υπάρχουν προβλήματα που δεν μπορούν να διορθωθούν με τον καθαρισμό και την λίπανση, επικοινωνήστε με την υπηρεσία PREBENA-Service.

▶ Mην προσπαθείτε να επισκευάσετε εσείς οι ίδιοι τον αεροσυμπιεστή.
▶ Όλα τα προβλήματα του αεροσυμπιεστή πρέπει να αντιμετωπιστούν από τους ειδικούς της υπηρεσίας PREBENA-Service.

Πίνακας αντιμετώπισης βλαβών

Ο παρακάτω πίνακας παραθέτει τις πιθανές βλάβες και τα μέτρα που απαιτούνται για την αντιμετώπισή τις.

	Βλάβες	Πιθανές αιτίες	Λύση
A	Ππώση της πίεσης στο αεροφυλάκιο	Διαρροή αέρα από τις συνδέσεις του δέκτη και των αγωγών	► Βάλτε τον αεροσυμπιεστή να λειτουργήσει στη μέγιστη πίεση. Απενργοποιήστε τον αεροσυμπιεστή.► Αποσυνδέστε τον από το δίκτυο παρόχης ηλεκτρικού ρεύματος.Περάστε με διάλυμα σαπουνόνερου όλες τις συνδέσεις.Κοιτάξτε προσεκτικά για τυχόν φυσαλίδες αέρος.Στεγανοποιήστε τις συνδέσεις όπου παρουσιάζουν► διαρροή. Εάν το πρόβλημα επιμένει, απευθυνθείτε στο Σέρβις (βλ. σελίδα 28).
B	Ο πιεσοστάτης παρουσιάζει διαρροή όταν ο αεροσυμπιεστής σταματά.	Πρόβλημα διαρροής στη βαλβίδα αντεπιστροφής,	► Αφαιρέστε όλο τον αέρα από το αεροφυλάκιο.► Στη συνέχεια ξεβιδώστε το πώμα της βαλβίδας► αντεπιστροφής και καθαρίστε την έδρα και το λαστιχάκι.► Εά ν χρειαστεί, αντικαταστήστε το λαστιχάκι και► στη συνέχεια συναρμολογήστε► ξανά όλα τα εξαρτήματα.
Γ	Ο πιεσοστάτης συνεχίζει να παρουσιάζει διαρροή όταν ο αεροσυμπιεστής λειτουργεί πάνω από ένα λεπτό.	Βλάβη της βαλβίδας εκτόνωσης του πιεσοστάτη.	► Αντικαταστήστε τη βαλβίδα εκτόνωσης τουπιεσοστάτη.
Δ	Ο αεροσυμπιεστής διέκοψε τη λειτουργία του και αρνείται να επανεκκινήσει.	Ενεργοποίηση θερμικού προστασίας λόγω βλαβών του ηλεκτροκινητήρα (υπερθέρμανση, χαμιλή τάση ρεύματος, υπερβολικο μήκος καλωδίου)	► Διακόψτε την παροχή τάσης με τη βοήθεια του πιεσοστάτη και πατήστε το μπουτόν επαναφοράς σε λειτουργία.► Εά ν ο μηχανισμός διακοπής λόγω υπερφόρτωσης ενεργοποιηθεί ξανά, επικοινωνήστε► με έναν εξειδικευμένο τεχνικό. (βλ. σελίδα.28).
E	Ο αεροσυμπιεστής δεν διακόπτει τη λειτουργία του παρόλο που έχει φτάσει στη μέγιστη τιμή πίεσης και ανοίγει η βαλβίδα ασφαλείας.	Πρόβλημα στον πιεσοστάτη	► Απενργοποιήστε τον αεροσυμπιεστη και► επικοινωνήστε με εξειδικευμένο τεχνικό. (βλ. σελίδα 28).
Z	Ο αεροσυμπιεστής διέκοψε τη λειτουργία το και αρνείται να επανεκκινήσει.	Κάηκε η περιέλιξη του κινητήρα	► Επικοινωνήστε με εξειδικευμένο τεχνικό (βλ. Σελίδα 28).

Παραγγελία αξεσουάρ

Τα αξεσουάρ παραγγελνόνται ξεχωριστά από τον κατασκευαστή (βλ. σελίδα 28). Χρησιμοποιείτε μόνο αυθεντικά αξεσουάρ και ανταλλακτικά της εταιρείας PREBENA ή αξεσουάρ που εγκρίνονται από την εταιρεία PREBENA για χρήση με τους αεροσυμπιεστές.

Παραγγελία πρόσθετων αξεσουάρ

Για όλα τα μοντέλα

Κωδικός Αριθμός	Αξεσουάρ
Z 200.40	Ειδικό λάδι της εταιρείας PREBENA
Z 200.60	Λιπαντικό με καλές ιδιότητες κύλισης της εταιτείας PREBENAI
Z200.25	Σετ σωλήνων 6 x 3 χιλιοστά (10 μέτρα)
Z200.20	Σετ σωλήνων 9 x 3 χιλιοστά (10 μέτρα)
Z180.00	Καρούλι μαζέματος σωλήνα παροχής πεπισμένου αέρα, 30 μέτρα, σωλήνας παροχής πεπισμένου αέρα 8 x 12 χιλιοστά
Z160.11	Σωλήνας σπιράλ 6 x 9 χιλιοστά
Z160.12	Σωλήνας σπιράλ 9 x 12 χιλιοστά
Z140.42B	Διαχύτης 2 βραχιόνες
Z140.44B	Διαχύτης 3 βραχιόνες
Z170.80B	Πιστόλι πεπισμένου αέρα για εργασίες καθαρισμού από μέταλλο ελαφρού κράματος με ракόρ σύνδεσης
Z175.80	Πιστόλι πεπισμένου αέρα για τον πληθωρισμό ελαστικών

Τα πρόσθετα αξεσουάρ μπορείτε να βρείτε στη ιστοσελίδα www.prebena.de.

Ανακύκλωση αεροσυμπιεστή

ΠΡΟΣΟΧΗ!

Ο κίνδυνος μόλυνσης του περιβάλλοντος σε περίπτωση ακατάλληλης ανακύκλωσης.

▶ Πριν από τη ανακύκλωση καθαρίστε τον αεροσυμπιεστή.
▶ Ακολουθήστε τους υφιστάμενους κανονισμούς ανακύκλωσης λαδιού.

Σε καμία περίπτωση μην πετάτε τον αεροσυμπιεστή ή τα μέρη του μαζί με τα συνήθη οικιακά απορρίμματα. Εάν θέλετε να ανακυκλώσετε τον αεροσυμπιεστή, στείλτε το στην εταιρεία PREBENA. Η PREBENA θα διασφαλίσει την κατάλληλη ανακύκλωση του αεροσυμπιεστή. Στοιχεία επικοινωνίας αναφέρονται στη σελίδα 28.

Διεύθυνση κατασκευαστή

ΕΠΕ «PREBENA»

Τεχνολογία στερέωσης

Seestraße 20-26

D-63 679 Schotten

Τηλέφωνο: +49 (0) 60 44 / 96 01-100

Φαξ: +49 (0) 60 44 / 96 01-820

E-mail: [e-mail]

ιστοσελίδα : www.prebena.de

Εγγύηση

PREBENA προσφέρει εγγύηση 1 έτους από την ημερομηνία πώλησης προϊόντος με τους ακόλουθους όρους. PREBENA εγγυάται δωρεάν αντικατάσταση τυχόν ελαττωματικών προϊόντων που προκλήθηκαν από τα ελαττωματικά υλικά ή τη μεταποίηση. Τα προβλήματα ή οι ζημίες που προκαλούνται από ακατάλληλη χρήση δεν καλύπτονται από την εγγύηση.

Επιπλέον, επιτρέπεται η χρήση μόνο πρωτότυπης τεχνολογίας στερέωσης της εταιρείας PREBENA. Χρήση άλλων προϊόντων ακυρώνει την εγγύηση και επομένως ακυρώνει οποιαδήποτε αξίωση βάσει της παρούσας εγγύησης. Η εγγύηση δεν καλύπτει τα μέρη που υπόκεινται σε φυσιολογική φθορά όπως, για παράδειγμα μεμβράνες/ λαστιχάκια κλπ. Στο πλαίσιο συμμόρφωσης με τις υποχρεώσεις εγγύησης PREBENA μπορεί να αντικαταστήσει κατά την κρίση το ελαττωματικό εξάρτημα ή να προσφέρει ένα νέο προϊόν. Κάποιες άλλες αξιώσεις δεν θα γίνονται δεκτές.

Για να απαιτείτε την απόδοση εγγύησης το προϊόν πρέπει να συνοδεύεται από συμπληρωμένο έντυπο εγγύησης με τη σφραγίδα του αντιπρόσωπου και την ένδειξη ημερομηνίας πώλησης ή το τιμολόγιο που περιέχει όλες τις απαραίτητες πληροφορίες για τη συμπλήρωση του έντυπου εγγύησης.

Παράδοση: Το προϊόν, το οποίο αφορά η απαίτηση απόδοσης εγγύησης, πρέπει να συσκευάσετε καλά για την αποφυγή ζημιών κατά τη μεταφορά και να αποστέλλετε στην εταιρεία PREBENA, πληρώνοντας τα ταχυδρομικά τέλη.

'Εντυπο εγγύησης

Αριθμός μοντέλου:	Ημερομηνία αγοράς:
Αντιπρόσωπος :	(Σφραγίδα)

Αλφαβητικός οδηγός

B

Beschreibung

Geräteübersicht 11

Lieferumfang 12

E

Erste Wartung 22

Αλφαβητικός οδηγός 29

Ανακύκλωση αεροσυμπιεστή 27

Αντικατάσταση λαδιού 22

Αποστράγγιση συμπυκνωμένου νερού 23

Αποσυσκευασία 15

Αρχή λειτουργίας 13

Ασφαλείας

Διακόπτης 14

σημάδια 14

Συσκευή αυτόματης προστασίας κινητήρα 14

B

Βλάβες 26

Γ

Γενικές συμβουλές ασφάλειας 5

Δ

Διακόπτης 14

Διαστήματα συντήρησης 25

Διεύθυνση κατασκευαστή 28

E

Εγγύηση 28

Εισαγωγή 2

Ελέγξτε

Ελέγχος κατάστασης 16

λειτουργία 17

Ελέγξτε τη λειτουργία 17

'Ελεγχος αεροσυμπιεστή 25

'Ελεγχος στάθμης λαδιού 22

Ενδεδείγμενη χρήση

Μη ενδεδείγμενη χρήση 5

Ενδεδείγμενη χρήση 5

Επισκόπηση προϊόντος

AEROTAINER 245 10

VIGON 120 7

VIGON 240 8

VIGON 300 9

WARRIOR 255 11

WARRIOR 435 12

ετοιμαστείτε 16

K

Καθαρισμός

Ηπιος βαθμός βρωμιάς 24

Καθαρισμός φίλτρου αέρος 24

Μεγάλος βαθμός βρωμιάς 24

Προσόψεις, εξωτερικές επιφάνειες 24

Κανόνες ασφάλειας για την αποφυγή πιθανών τραυματισμών 5

Λ

Λειτουργήστε

Μετά τη λειτουργία 20

Μετακινήσεις σε μεγάλες αποστάσεις 21

Μετακίνηση σε μικρές αποστάσεις 21

Μεταφορά και αποθήκευση αεροσυμπιεστή 21

Μεταφορών

Verpacken 21

Μετακινήσεις σε μεγάλες αποστάσεις 21

Μετακίνηση σε μικρές αποστάσεις 21

0

Οδηγίες χρήσης αεροσυμπιεστή 19

Όργανα ελέγχου 18

π

Παραγγελία αξεσουάρ 27

πεδίο εφαρμογής της παράδοσης 13

Περιγραφή

λειτουργία 13

Χαρακτηριστικά του προϊόντος 13

Περιγραφή

Επισκόπηση προϊόντος 7

Περιγραφή 7

Περιεχόμενο 3

Πινακίδα 15

Προετοιμασία αεροσυμπιεστή για χρήση 15

Προετοιμάστε

Ελέγχος κατάστασης 16

Πρόληψη των κινδύνων έκρηξης 6

Πρόληψη των κινδύνων φωτιάς 6

Πρόλυψη βλαβών του αεροσυμπιεστή 6

Σ

Σήμα CE 15

σημάδια 14

Σύμβολα 4

Συντήρηση

Erste Wartung 22

Αντικατάσταση λαδιού 22

Αποστράγγιση συμπυκνωμένου νερού από το

αεροφυλάκιο υψηλής πίεσης 23

'Ελεγχος στάθμης λαδιού 22

Καθαρισμός φίλτρου αέρος 24

Συντήρηση αεροσυμπιεστή 22

Συσκευή αυτόματης προστασίας κινητήρα 14

Συστήματα ασφάλειας 14

Συχνές βλάβες 26

T

Τεχνικά χαρακτηριστικά

AEROTAINER 245 10

VIGON 120 7

VIGON 240 8

VIGON 300 9

WARRIOR 255 11

WARRIOR 435 12

Σημειώσεις

Předmluva
