KS633 - Service après-vente BLACK & DECKER - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Παζλ
Μάρκα	Black & Decker
Μοντέλο	KS633
Τροφοδοσία	230 V, 50 Hz, διπλή μόνωση
Ισχύς	600 W (εκτίμηση)
Μεταβλητή ταχύτητα	Ναι, ηλεκτρονικός τροχός
Διαδρομή λεπίδας	20 mm (εκτίμηση)
Λοξή κοπή	Έως 45° από κάθε πλευρά
Πολυκατευθυντική λειτουργία	Ναι, περιστροφή 360° της λεπίδας
Φύσημα σκόνης	Ναι
Αναρρόφηση σκόνης	Ναι, προσαρμογέας για ηλεκτρική σκούπα
Βάρος	2,5 kg (εκτίμηση)
Διαστάσεις (Μ x Π x Υ)	250 x 80 x 200 mm (εκτίμηση)
Επίπεδο θορύβου	96 dB(A) πίεση, 88 dB(A) ισχύς
Δόνηση χεριού-βραχίονα	< 2,5 m/s²
Συμβατά υλικά	Ξύλο, μέταλλο, αλουμίνιο, PVC, κεραμικό
Συντήρηση	Καθαρισμός με υγρό πανί και ήπιο σαπούνι
Ασφάλεια	Διπλή μόνωση, διακόπτης ασφάλισης, προτείνονται γυαλιά
Ανταλλακτικά	Μόνο γνήσια ανταλλακτικά Black & Decker
Εγγύηση	2 χρόνια ανταλλακτικά και εργασία

Συχνές ερωτήσεις - KS633 BLACK & DECKER

Πώς αλλάζω τη λεπίδα του παζλ KS633;

Αποσυνδέστε πρώτα το παζλ. Ανάλογα με το μοντέλο, χαλαρώστε τις δύο βίδες ή σηκώστε τον μοχλό ταχείας στερέωσης. Τοποθετήστε τη λεπίδα με τα δόντια προς τα εμπρός, στη συνέχεια σφίξτε ή κατεβάστε τον μοχλό. Βεβαιωθείτε ότι η πλάτη της λεπίδας αγγίζει τον οδηγό κυλίνδρου.

Ποια είναι η συνιστώμενη ταχύτητα για κοπή μετάλλου;

Χρησιμοποιήστε χαμηλή ταχύτητα, θέση 2 έως 3 στον ηλεκτρονικό τροχό. Εφαρμόστε ένα ελαφρύ φιλμ λαδιού στη γραμμή κοπής για να διευκολύνετε το πριόνισμα.

Πώς εκτελώ λοξή κοπή;

Αποσυνδέστε το εργαλείο. Χαλαρώστε τις δύο βίδες στο πίσω μέρος της πλάκας βάσης, κλίνετε την πλάκα βάσης στην επιθυμητή γωνία (βαθμονομήσεις 0°, 15°, 30°, 45°) και στη συνέχεια σφίξτε τις βίδες.

Μπορώ να χρησιμοποιήσω καλώδιο επέκτασης με το παζλ;

Ναι, μπορείτε να χρησιμοποιήσετε έως και 30 μέτρα καλωδίου επέκτασης δύο φάσεων Black & Decker χωρίς απώλεια ισχύος. Βεβαιωθείτε ότι είναι κατάλληλο για εξωτερική χρήση εάν χρειάζεται.

Πώς καθαρίζω το παζλ;

Αποσυνδέστε το παζλ. Χρησιμοποιήστε ένα ελαφρώς υγρό πανί με ήπιο σαπούνι. Αποφύγετε χημικά καθαριστικά, πετρέλαιο, διαλυτικά. Μη βυθίζετε ποτέ το εργαλείο σε υγρό.

Τι κάνω αν η λεπίδα μπλοκάρει ή σπάσει;

Σταματήστε αμέσως το παζλ και αποσυνδέστε το. Ελέγξτε ότι η λεπίδα έχει τοποθετηθεί σωστά και ότι ο οδηγός κυλίνδρου είναι ρυθμισμένος. Χρησιμοποιήστε μόνο κατάλληλες λεπίδες. Εάν το πρόβλημα επιμένει, επικοινωνήστε με ένα εξουσιοδοτημένο κέντρο σέρβις.

Πώς χρησιμοποιώ την πολυκατευθυντική λειτουργία;

Πατήστε το μπροστινό κουμπί για να ξεκλειδώσετε τη λαβή οδήγησης. Τραβήξτε την στο μέγιστο. Η λεπίδα μπορεί να περιστραφεί 360°. Χρησιμοποιήστε το ένα χέρι για να καθοδηγήσετε το εργαλείο και το άλλο για να γυρίσετε τη λαβή.

Ποιοι τύποι λεπίδων είναι συμβατοί;

Χρησιμοποιήστε μόνο λεπίδες με στέλεχος κατάλληλο για το σύστημα του παζλ σας (βίδες ή γρήγορη στερέωση). Οι γνήσιες λεπίδες Black & Decker συνιστώνται για βέλτιστη απόδοση.

Πώς ρυθμίζω τον οδηγό κυλίνδρου της λεπίδας;

Χαλαρώστε τη βίδα στο μπροστινό μέρος της πλάκας βάσης. Σπρώξτε τον οδηγό έως ότου ο κύλινδρος αγγίξει την πλάτη της λεπίδας και στη συνέχεια σφίξτε τη βίδα. Λιπάνετε περιστασιακά τον οδηγό με μια σταγόνα λαδιού.

Τι κάνω αν το παζλ δεν ξεκινά;

Ελέγξτε ότι η πρίζα είναι συνδεδεμένη και το καλώδιο δεν έχει υποστεί ζημιά. Εάν ο διακόπτης ασφάλισης είναι πατημένος, βεβαιωθείτε ότι απελευθερώνεται. Εάν το πρόβλημα επιμένει, επισκευάστε το από ένα εξουσιοδοτημένο κέντρο σέρβις.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ KS633 BLACK & DECKER

Για την αγορά του εργαλείου από την Black & Decker. Για να εξασφαλίσετε άριστο αποτέλεσμα με το ηλεκτρικό εργαλείο σας, παρακαλούμε διαβάστε προσεκτικά αυτέσ τιο οδηγίεσ χρήσησ και προφύλαξησ. Αν μετά την ανάγνωση του εγχειριδίου αυτού έχετε ερωτήματα η απορίεσ, παρακαλούμε μη διστάσετε να απευθυνθείτε στο τοπικό σασ τηλεφωνικό αριθμό εξυπηρέτησησ και πληροφόρησησ.

CONGRATULATIONS!

Προειδοποίηση: Όταν χρησιμοποιείτε ηλεκτρικά εργαλεία, πρέπει να ακολουθείτε βασικά μέτρα ασφαλείασ για να μειώνεται ο κίνδυνος πυρκαγιάσ, ηλεκτροπληξίασ και προσωπικού τραυματισμού. Διαβάστε και φυλάξτε όλεσ αυτέσ τισ οδηγίεσ προτού δοκιμάσετε να λειτουργήσετε το προϊόν.

Για ασφαλή λειτουργία:

• Διατηρείτε το χώρο εργασίασ καθαρό.

Ακατάστατοι χώροι και πάγκοι δημιουργούν κίνδυνο τραυματισμού.

- Προσέξτε το περιβάλλον του χώρου εργασίασ.

Μην εκθέτετε ηλεκτρικά εργαλεία στη βροχή και μην τα χρησιμοποιείτε σε χώρουσ που έχουν υγρασία ή είναι βρεγμένοι. Έχετε το χώρο εργασίασ καλά φωτισμένο. Μην κάνετε χρήση ηλεκτρικών εργαλείων όταν υπάρχει κίνδυνοσ να προκληθεί φωτιά η έκρηξη.

- Προφυλαχθείτε από την ηλεκτροπληξία.

Αποφεύγετε την επαφή του σώματοσ με γειωμένεσ επιφάνειεσ (π.χ. σωλήνεσ, καλοριφέρ, ψυγεία κλπ).

- Απομακρύνετε τα παιδιά. Μην επιτρέπετε στουσ επισκέπτεσ σασ να πιάνουν το εργαλείο ή την προέκταση καλωδίου. Ολοι οι επισκέπτεσ πρέπει να παραμένουν μακριά από το χώρο εργασίασ.

- Αποθηκεύετε τα εργαλεία όταν δεν τα

χρησιμοποιείτε. Τα εργαλεία, όταν δεν χρησιμοποιούνται, πρέπει να αποθηκεύονται σε μέρη που είναι στεγνά, ψηλά ή που κλειδώνουν και που δεν μπορούν να φθάσουν τα παιδιά.

- Μην ζορίζετε το εργαλείο. Θα κάνει τη δουλειά καλύτερα και με μεγαλύτερη ασφάλεια, όταν λειτουργεί με το ρυθμό για το οποίο σχεδιάσθηκε.

- Χρησιμοποιείτε το σωστό εργαλείο. Μην προσπαθείτε να κάνετε τη δουλειά ενόσ μεγάλου εργαλείου, με ένα μικρότερησ δυνατότητασ. Μην χρησιμοποιείτε εργαλεία για σκοπούσ για τουσ οποίουσ δεν σχεδιάστηκαν.

• Ντυθείτε κατάλληλα. Μη φοράτε χαλαρά ενδύματα ή κοσμήματα γιατί μπορεί να περιπλεχθούν στα κινούμενα μέρη. Ελαστικά γάντια και μη ολισθηρά υποδήματα συστήνονται όταν εργάζεστε στο ύπαιθρο. Να φοράτε προστατευτικό κάλυμμα μαλλιών για να τα συγκρατεί, στην περίπτωση που έχουν μεγάλο μάκροσ.

- Μην κάνετε κακή χρήση του καλωδίου (αν υπάρχει). Μη μεταφέρετε ποτέ το εργαλείο κρατώντασ το από το καλώδιό και μην το τραβάτε απο αυτό για να το βγάλετε από την πρίζα. Κρατάτε το καλώδιο μακριά από σημεία θέρμανσησ, λάδια και αιχμηρά αντικείμενα.

- Στερεώστε το αντικείμενο στο οποίο δουλεύετε. Χρησιμοποιείτε σφικτήρεσ ή μέγγενεσ για να κρατάνε το αντικείμενο εργασίασ σασ. Είναι πιο ασφαλέσ παρά να το κρατάτε στο χέρι σασ και η μέθοδοσ αυτή ελευθερώνει και τα δύο σασ χέρια για τη λειτουργία του εργαλείου.

- Εχετε σωστή θέση και απόσταση. Διατηρείτε πάντα μια σωστή θέση και την ισορροπία του σώματόσ σασ.

• Συντηρείτε τα εργαλεία με προσοχή. Να διατηρείτε τα εργαλεία αιχμηρά και καθαρά για καλύτερη και ασφαλέστερη λειτουργία. Ακολουθείτε τιο οδηγίεσ λίπανσησ και αλλαγήσ των εξαρτημάτων. Περιοδικά, να επιβλέπετε τα καλώδια του εργαλείου και εάν έχουν υποστεί βλάβη να επιδιορθώνονται από αναγνωρισμένο τμήμα υπηρεσίασ. Επίσησ, πού και πού, να εξετάζετε τιο προεκτάσεισ καλωδίου και να τιο αντικαθιστάτε, αν έχουν υποστεί βλάβη. Να διατηρείτε τιο χειρολαβέσ στεγνέσ, καθαρέσ και χωρίσ λάδια ή λίπη.

- Αποσυνδέστε τα εργαλεία. Αποσυνδέστε τα εργαλεία όταν δεν τα χρησιμοποιείτε, πριν κάνετε εργασίεσ συντήρησησ και όταν αλλάζετε εξαρτήματα, όπωσ λάμεσ, μύτεσ και κόπτεσ.

• Βγάλτε ότι εργαλεία χρησιμοποιούνται για τη ρύθμισή του. Αποκτήστε τη συνήθειά να ελέγχετε ότι κάθε κλειδί ή άλλο εργαλείο που χρησιμοποιείται για τη ρύθμιση το ηλεκτρικού εργαλείου έχει βγει και έχει αποθηκευτεί, πριν ξεκινήσετε τη λειτουργία του.

- Αποφεύγετε την κατά λάθοσ λειτουργία του εργαλείου. Μη μεταφέρετε εργαλείο που είναι μέσα στην πρίζα έχονταστο δάκτυλο στο διακόπτη. Βεβαιωθείτε ότι ο διακόπτησ είναι σβηστόσ όταν το βάζετε στην πρίζα.

• Παλαντέζα για εξωτερική χρήση. Όταν ένα εργαλείο πρόκειται να χρησιμοποιηθεί σε εξωτερικούσ χώρουσ, χρησιμοποιείτε μόνον παλαντέζεσ που είναι για τέτοιουσ χώρουσ και έχουν την ανάλογη ένδειξη.

• Να είστε πάντα σε εγρήγορση. Προσέχετε τί κάνετε. Χρησιμοποιείτε την απλή λογική. Μη λειτουργείτε το εργαλείο όταν είστε κουρασμένοσ.

- Συνδέστε εξαρτήματα εξαγωγήσ σκόνησ. Αν δίνονται εξαρτήματα για την εξαγωγή και συλλογή τησ σκόνησ. Βεβαιωθείτε ότι έχουν συνδεθεί και χρησιμοποιούνται σωστά.

- Ελέγξτε για βλάβεσ εξαρτημάτων. Πριν χρησιμοποιοιήσετε πάλι το εργαλείο, ελέγξτε προσεκτικά κάθε τμήμα του που είχε βλάβη για να

ΕΛΛΗΝΙΚΑ

είστε σίγουροσ ότι θα λειτουργήσει κανονικά και θα κάνει τη δουλειά που θέλετε. Ελέγξτε ότι τα κινούμενα μέρη είναι στη σωστή θέση, συνδεδεμένα σωστά και κινούνται ελεύθερα. Ελέγξτε αν υπάρχουν σπασμένα εξαρτήματα, αν η βάση είναι εντάξει και γενικά κάθε περίπτωση που μπορεί να επηρεάσει τη λειτουργία του. Το οποιοδήποτε μέροσ του εργαλείου που έχει βλάβη πρέπει να διορθωθεί σωστά ή να αντικατασταθεί σε εξουσιοδοτημένα κέντρα εξυπηρέτησησ, εκτόσ αν συνιστάται κάτι διαφορετικό στον οδηγό χρήσησ. Αλλάξτε ελαττωματικούσ διακόπτεσ σε εξουσιοδοτημένα κέντρα εξυπηρέτησησ. Μην χρησιμοποιείτε το εργαλείο αν ο διακόπτησ δεν λειτουργεί σωστά.

• Προειδοποίηση: Η χρήση οποιουδήποτε πρόσθετου τυχόν εξαρτήματοσ που δεν συνιστάται σ' αυτό τον οδηγό χρήσησ, μπορεί να δημιουργήσει κίνδυνο προσωπικού τραυματισμού.
- Επιδιορθώνετε τα εργαλεία σασ σε εκπαιδευμένουσ τεχνικούσ. Αυτό το ηλεκτρικό εργαλείο υπάγεται κάτω από τουσ σχετικούσ κανονισμούσ ασφαλείασ. Οι διορθώσειο να γίνονται μόνον από κατάλληλα προσοντούχα πρόσωπα, χρησιμοποιώντασ αυθεντικά ανταλλακτικά, διαφορετικά μπορεί να προκύψει σημαντικόσ κίνδυνοσ στον χρήστη τουσ.

Φυλάξτε αυτέσ τισ οδηγίεσ!

ΔΙΠΛΗ ΜΟΝΩΣΗ

Το εργαλείο σασ έχει πλήρη μόνωση. Αυτό σημαίνει ότι όλα τα εσωτερικά μεταλλικά μέρη είναι ηλεκτρικά μονωμένα από την κεντρική παροχή ρεύματοσ. Αυτό γίνεται με την τοποθέτηση μόνωσησ μεταξύ των ηλεκτρικών και των μηχανικών μερών, και επομένωσ δεν είναι αναγκαίο για το εργαλείο να γειωθεί.

Σημείωση: Η διπλή μόνωση δεν λαμβάνει τη θέση των κανονικών προφυλάξεων όταν λειτουργείτε αυτό το εργαλείο. Το σύστημα μόνωσησ είναι για πρόσθετη προστασία εναντίον βλάβησ που επέρχεται από πιθανή βλάβη ηλεκτρικήσ μόνωσησ μέσα στο εργαλείο.

ΗΛΕΚΤΡΙΚΗ ΑΣΦΑΛΕΙΑ

Βεβαιωθείτε ότι η τροφοδοσία ρεύματοσ είναι η ίδια με αυτή που αναγράφεται στο ενδεικτικό πλακίδιο τάσησ. Το παρόν εργαλείο είναι εξοπλισμένο με καλώδιο ρεύματοσ διπλού πυρήνα, και ακροδέκτη (φισ) τροφοδοσίασ.

ΚΑΛΩΔΙΑ ΠΡΟΕΚΤΑΣΗΣ

Μπορείτε να χρησιμοποιήσετε μέχρι 30 μέτρα

(100 πόδια) καλώδιο προέκτασησ διπλού πυρήνα Black & Decker χωρίσ αισθητή απώλεια ισχύοσ. Σημείωση: Καλώδιο προέκτασησ δεν πρέπει να χρησιμοποιείται εκτόσ αν είναι απολύτωσ απαραίτητο. Χρήση ακατάλληλου καλωδίου προέκτασησ μπορεί να επιφέρει τον κίνδυνο πυρκαγιάσ η ηλεκτροπληξίασ. Αν είναι απαραίτητο να χρησιμοποιηθεί καλώδιο προέκτασησ, βεβαιωθείτε ότι οι καλωδιώσεισ του είναι συνδεδεμένεσ σωστά και βρίσκεται σε καλή ηλεκτρολογική κατάσταση.

ΤΑ ΑΧΡΗΣΤΑ ΕΡΓΑΛΕΙΑ ΚΑΙ ΤΟ ΠΕΡΙΒΑΛΛΟΝ

Αν κάποια μέρα βρείτε ότι το εργαλείο σασ χρειάζεται αντικατάσταση ή δεν σασ χρειάζεται πια, να σκεφτείτε για λίγο την προστασία του περιβάλλοντοσ. Οι Σταθμοί Υπηρεσίασ τησ Black & Decker θα αποδεχτούν τα παλιά σασ εργαλεία και θα τα διαθέσουν μέσα σε πλαίσια ασφάλειασ για το περιβάλλον.

ΕΓΓΥΗΣΗ

Εάν το προϊόν τησ Black & Decker που αγοράσατε αποδειχθεί ελαττωματικό σε διάστημα 24 μηνών από την ημερομηνία τησ αγοράσ του, από τυχόν κατασκευαστικό σφάλμα, εγγυώμαστε ότι θ' αντικαταστήσουμε όλα τα ελαττωματικά μέρη χωρίσ χρέωση με τισ εξήσ προϋποθέσεισ:

• Το προϊόν πρέπει να επιστραφεί για επισκευή μόνο σε εξουσιοδοτημένο από την Black & Decker Ελλασ Α.Ε. κατάστημα Service με αποδεικτικό τησ ημερομηνίασ αγοράσ του.
• Το προϊόν χρησιμοποιήθηκε σύμφωνα με τισ παραμέτρουσ λειτουργίασ του καθώσ και σύμφωνα με την επίσημη κατάταξή του σαν καταναλωτικό ή επαγγελματικό. Οποιαδήποτε υπερφόρτωση του προϊόντοσ (ηλεκτρική ή μηχανική) αποκλείει κάθε περίπτωση επισκευήσ σε εγγύηση.
• Το προϊόν δεν χρησιμοποιήθηκε για ενοικίαση.
• Δεν επιχειρήθηκε επισκευή από τον χρήστη ή άλλα άτομα εκτόσ από το προσωπικό των εξουσιοδοτημένων από την Black & Decker Ελλασ Α.Ε. καταστημάτων Service.

Η χρήση οποιουδήποτε μη γνήσιου ανταλλακτικού ή εξαρτήματοσ μπορεί να επιφέρει Βλάβη ή διαφοροποίηση των παραμέτρων λειτουργίασ του προϊόντοσ καθώσ και τραυματισμό του χρήστη. Οι παραπάνω προϋποθέσειο αποτελούν κριτήριο για την ισχύ τησ εγγύησησ. Σε κάθε περίπτωση που κάποια προϋπόθεση δεν υφίσταται, η εγγύηση είναι αμφισβητήσιμη. Η εγγύηση αυτή είναι μία πρόσθετη

ΕΛΛΗΝΙΚΑ

παροχή, πρόσθετη των νομίμων δικαιωμάτων σασ. Το προϊόν ανταποκρίνεται στουσ ισχύοντεσ κανονισμούσ σχετικά με τισ ραδιοτηλεοπτικέσ παρεμβολέσ-

E3APTHMAT

Η απόδοση κάθε ηλεκτρικού εργαλείου εξαρτάται απ το εξάρτημα που χρησιμοποιείται. Τα εξαρτήματα τη Black & Decker είναι κατασκευασμένα με βάσ αυστηρέσ προδιαγραφέσ και σχεδιασμένα να ενισχύου την απόδοση του ηλεκτρικού εργαλείου. Αγοράζοντα εξαρτήματα Black & Decker εξασφαλίζετε ότι κάνετ το καλύτερο δυνατόν για το ηλεκτρικό εργαλείο σα τησ Black & Decker. Παρακαλούμε συμβουλευτείτ τον πλησιέστερο έμπορο η κέντρο εξυπηρέτηση Black & Decker για λεπτομερείσ πληροφορίεσ για τι λάμεσ και λοιπά εξαρτήματα που διατίθενται

TEXNIKEΣ ΠΛΗΡΟΦΟΡΙΕ

Το επίπεδο του παραγόμενου θορύβου από το παρό εργαλείο είναι σύμφωνο με τη Κοινοτική νομοθεσία Συνιστάται να λαμβάνετε τα κατάλληλα μέτρα γι την προστασία τησ ακοήσ σασ εάν η στάθμη το ήχου δεν είναι αποδεκτή. Αυτό, σε κανονικέ συνθήκεσ αντιστοιχεί σε ένταση μεγαλύτερη απ 85dB (A)

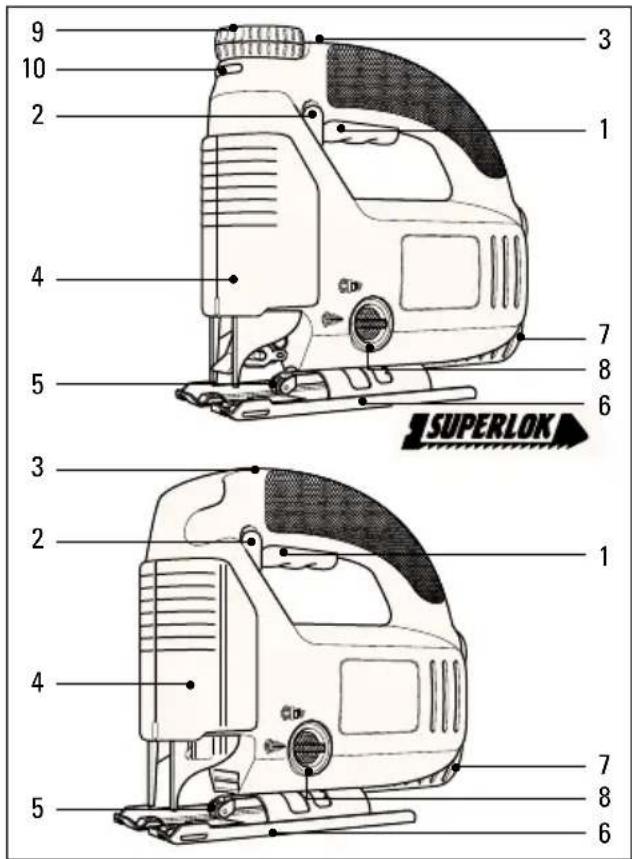

ΧΑΡΑΚΤΗΡΙΣΤΙΚ

1. Σκανδάλη εκκίνησησ
2. Μπουτόν Lock-on
3. Δίσκοσ μεταβολήσ ταχύτητασ
4. Κάλυμμα σκόνησ
5. Τροχίσκοσ υποστήριξησ λάμασ
   6.Μεταλλικό πέλμα
6. Απομάκρυνση σκόνησ
7. Ρυθμιστκό φυσητήρα σκόνησ

8. Κουμπί ελικοειδούσ κίνησησ

9. Μπουτόν κλειδώματοσ ελικοειδούσ κίνησησ

Το προϊόν σασ συμπεριλαμβάνει μερικά ή όλα απαυτά τα χαρακτηριστικά.

Σημείωμα: Αυτέσ οι οδηγίεσ καλύπτουν επίσησ και μοντέλα του καταλόγου που λείγουν σε γράμμα. Βλέπετε το κιβώτιό σασ για περισσότερεσ πληροφορίεσ σχετικά με το προϊόν σασ.

ΤΟΠΟΘΕΤΗΣΗ ΤΗΣ ΛΑΜΑΣ

Μοντέλα με χειροκίνητη συγκράτηση λάμασ (χρησιμοποιήστε μόνο αυτούσ τουσ τύπουσ λάμεσ

Αποσυνδέστε τη σέγα από την τροφοδοσία.

Λασκάρετε τιο 2 βίδεσ και βεβαιωθείτε ότι τα δόντια τησ λάμασ κοιτάζουν εμπρόσ, σπρώξτε το

στέλεχος τησ λάμασ όσο γίνεται πιο βαθιά στην υποδοχή του. Σφίξτε χαλαρά τισ βίδεσ, βιδώνοντασ εναλλάξ μέχρι να πάρει τη θέση τησ η λάμα, και κατόπιν σφίξτε τισ τελείωσ. Για να απελευθρερώσετε τη λάμα, ξεβιδώστε μια βόλτα και τισ δύο βίδεσ.

Μοντέλα με αυτόματη συγκράτηση λάμασ 'Superloc' (χρησιμοποιήστε μόνο αυτόν τον τύπο λάμασ

Αποσυνδέστε τη σέγα από την τροφοδοσία.

Ανασηκώστε το μοχλό.

Αφού βεβαιωθείτε ότι τα δόντια τησ λάμασ κοιτάζουν εμπρόσ και η λάμα έχει τοποθετηθεί

προσ το πίσω μέροσ του εργαλείου, σπρώξτε το στέλεχοσ τησ λάμασ όσο γίνεται πιο βαθιά στην υποδοχή του. Απελευθερώστε το μοχλό και η λάμα είναι πλέον στερεωμένη καλά στη θέση τησ. Για να απελευθερώστε τη λάμα, ανασηκώστε το μοχλό.

Για όλουσ τουσ τύπουσ

Σημείωση: Για μεγαλύτερη ακρίβεια κοπήσ, βεβαιωθείτε ότι η πίσω πλευρά τησ λάμασ εφάπτεται

ΕΛΛΗΝΙΚΑ

στον τροχίσκο υποστήριξησ λάμασ. Συμβουλευτείτε την 'Τροχίσκος υποστήριξησ λάμασ' για οδηγίεσ πωσ θα αλλάξετε την θέση του τροχίσκου υποστήριξησ λάμασ.

ΤΡΟΧΙΣΚΟΣ ΥΠΟΣΤΗΡΙΞΗΣ ΛΑΜΑΣ

Για καλύτερη υποστήριξη και ακρίβεια κοπήσ, οι σέγεσ τησ Black & Decker είναι εξοπλισμένεσ με τροχίσκο υποστήριξησ λάμασ. Το στήριγμα αυτό πρέπει να είναι ρυθμισμένο έτσι ώστε κατά την κοπή να εφάπτεται στην πίσω πλευρά τησ λάμασ.

Για να γίνει αυτό, ξεσφίξτε τη πρόσθια βίδα τησ βάσησ του πέλματοσ. Πιέστε προσ τα εμπρόσ το στήριγμα τησ λάμασ μέχρισ ότου ο τροχίσκοσ ακουμπήσει την πίσω πλευρά τησ λάμασ.

Σφίξτε και πάλι την βίδα. Η μακροζωία του τροχίσκου παρατείνεται εάν λιπαίνετε τακτικά τον τροχό-οδηγό (5) στα σημεία που υποδεικνύονται με μια σταγόνα λάδι.

Για μοντέλα με περιστρεφόμενο άξονα μονο

Σημείωση: Όταν χρησιμοποιείτε την σέγα για ελικοειδή κοπή, ο τροχίσκοσ πρέπει να ανασηκώνεται για να μπορεί η λάμα να κινείται ελεύθερα.

Για να το κάνετε αυτό ξεσφίξτε την πρόσθια βίδα τησ βάσησ του πέλματοσ και ανασηκώστε το στήριγμα. Σφίξτε και πάλι την βίδα.

ΘΕΤΟΝΑΣ ΤΗΝ ΣΕΓΑ ΣΕ ΛΕΙΤΟΥΡΓΙΑ

Για να ξεκινήσετε την σέγα, πιέστε καλά την σκανδάλη εκκίνησησ (1). Για να τη σταματήσετε, απελευθερώστε τη σκανδάλη. Όταν συνδέετε τη σέγα στο ρεύμα, βεβαιωθείτε ότι η σκανδάλη εκκίνησησ είναι στη θέση OFF. Όταν απαιτείται συνεχήσ λειτουργία, πατήστε τη σκανδάλη και απελευθερώστε την ασφάλεια του μπουτόν κλειδώματοσ (2), και ύστερα αφήστε τη σκανδάλη. Για να διακόψτε τη συνεχή λειτουργία, πιέστε και απελευθερώστε τη σκανδάλη. Να απελευθερώνετε πάντοτε το μπουτόν κλειδώματοσ πριν βγάλετε το εργαλείο από την πρίζα.

ΡΥΘΜΙΣΗ ΤΟΥ ΜΕΤΑΛΛΙΚΟΥ ΠΕΛΜΑΤΟΣ ΓΙΑ ΓΩΝΙΑΚΗ ΚΟΠΗ

Το μεταλλικό πέλμα (6) μπορεί να στραφεί υπό γωνία 45 μοιρών και από τισ δύο πλευρέσ.

Αποσυνδέστε το εργαλείο από το ρεύμα.

Ανασηκώστε η αφαιρέστε το κάλυμμα σκόνησ (4) και ξεσφίξτε με κατσαβίδι τισ δύο βίδεσ του μεταλλικού πέλματοσ. Τραβήξτε το πέλμα ελαφρά προσ τα πίσω, και ρυθμίστε την επιθυμητή γωνία σύμφωνα με την κλίμακα η προωθήστε το πέλμα εμπρόσ σε σκαλωτέσ θέσεισ στισ 0, 15, 30, 45 μοίρεσ. Σφίξτε τισ βίδεσ μέχρι να στερεωθεί το

πέλμα. Αν και η κλίμακα και οι εγκοπέσ τησ είναι ακριβείσ για τισ περισσότερεσ χρήσεισ, συνιστάται για γωνιακέσ κοπέσ μεγάλησ ακριβείασ η ρύθμιση του πέλματοσ με τη βοήθεια μοιρογνωμόνιου. Κάνετε μία δοκιμαστική κοπή σε άχρηστο ξύλο για να ελέγξετε την ακρίβεια γώνιασ τησ βάσησ. Για την επαναφορά του πέλματοσ σε θέση ευθείασ κοπήσ, χαλαρώστε τισ βίδεσ του σφικτήρα και μετακινήστε το πέλμα μέχρι να έρθει υπό γωνία περίπου 90 μοιρών προσ τη λάμα, και ύστερα πιέζοντασ ελαφρά εμπρόσ το πέλμα, ξανασφίξτε τη βίδα του σφικτήρα. Εαν απαραίτητο επαναρυθμίσετε τον οδηγό υποστίρηξησ λάμασ χρησιμοποιοντασ μόνο την εμπρόσθια βίδα.

ΦΥΣΗΤΗΡΑΣ ΣΚΟΝΗΣ

Για τη βελτίωση τησ ορατότητασ στην διαδρομή κοπήσ, η σέγα είναι εξοπλισμένη με διάταξη για την εκδίωξη τησ σκόνησ από την επιφάνεια του υλικού που κόβεται.

Για να την ενεργοποιήσετε, ανασηκώστε η αφαιρέστε την καλύπτρα σκόνησ και βεβαιώθειτε ότι το κόμβιο επιλογήσ φυσήματοσ/αναρρόφυσησ σκόνησ δείχνει στο σύμβολο.

ΑΠΟΜΑΚΡΥΝΣΗ ΣΚΟΝΥΣ

Η σέγα που διαθέτει προσαρμογέα για σωλήνα (προαιρετικό εξάρτημα) μπορεί να συνδεθεί με τισ περισσότερεσ φορητέσ ηλεκτρικέσ σκούπεσ.

Για να εκμεταλλευτείτε τη δυνατότητα αυτή,

ΕΛΛΗΝΙΚΑ

σπρώξτε τον προσαρμογέα μέσα στο διάφραγμα στο πίσω μέροσ τησ σέγασ και τοποθετήστε το σωλήνα τησ σκούπασ εντόσ η

επάνω από τον προσαρμογέα, ανάλογα με την διάμετρο του σωλήνα. Το κάλυμμα σκόνησ θα πρέπει να βρίσκεται προσαρμοσμένο σε θέση με κατεύθυνση προσ τα κάτω, και το ρυθμιστικό φυσητήρα σκόνησ να δείχνει στο φυμβολο.

ΗΛΕΚΤΡΟΝΙΚΗ ΡΥΘΜΙΣΗ ΤΑΧΥΤΗΤΑΣ

Για ηλεκτρονικά μοντέλα μόνο

Ο δίσκοσ ηλεκτρονικήσ ρύθμισησ ταχύτητασ (3) χρησιμεύει στον προγραμματισμό τησ αναγκαίασ ταχύτητασ πριονίσματοσ ανάλογα με

το υλικό στο οποίο δουλεύουμε.

Η σωστή ταχύτητα για κάθε ορισμένο υλικό φαίνεται στον παρακάτω πίνακα:

Υλικό Ηλεκτρονική ρύθμιση ταχύτητασ

Ξύλο 6 - Max

Μέταλλο 2 - 3

Αλουμίνιο 3 - 5

Плаотико 3 - 4

Κεραμικά 3 - 5

Σημείωση: Μετά από εκτεταμένο χρόνο λειτουργίασ τησ σέγασ στισ ρυθμίσεισ 1 - 4, αφήστε τη σέγα σε λειτουργία χωρίσ φορτίο στη μέγιστη ταχύτητα για 3 λεπτά, ώστε να διευκολύνετε την ψύξη τησ.

ΕΛΙΚΟΕΙΔΗΣ ΚΟΠΗ

Για σέγεσ με περιστρεφόμενο άξονα μόνο Πριν τη χρήση θυμηθείτε να ανασηκώσετε τον τροχίσκο υποστήριξησ λάμασ.

Το χαρακτηριστικό τησ ελικοειδούσ κοπήσ επιτρέπει στο χρήστη να έχει άριστο έλεγχο καθώσ ακολουθεί σύνθετεσ γραμμέσ κοπήσ.

Για τη λειτουργία αυτή, πατήστε το μπουτόν (10) στο πρόσθιο μέροσ τησ σέγασ και το κουμπί ελικοειδούσ κίνησησ (9) θα εκτιναχθεί προσ τα κάτω. Τραβήξτε επάνω το κουμπί

μέχρι να τερματίσει. Τώρα η σέγα είναι έτοιμη για ελικοειδή λειτουργία. Οδηγώντασ τη σέγα με το ένα χέρι, περιστρέψτε το κουμπί ελικοειδούσ κίνησησ για να κατευθύνει τη λάμα κατά μήκοσ τησ διαδρομήσ κοπήσ. Η λάμα μπορεί να εκτελέσει πλήρη κυκλική περιστροφή 360 μοιρών.

Ο προσανατολισμόσ τησ λάμασ μπορεί να σταθεροποιηθεί σε τέσσερισ θέσειο (0, 90, 180, 270 μοίρεσ) ώστε να είναι δυνατή η ευθεία κοπή σε δυσπρόσιτα σημεία. Για να

ασφαλίσετε τη λάμα σε οποιαδήποτε από τιο 4 αυτέσ θέσειο, πατήστε το μπουτόν κλειδώματοσ ελικοειδούσ κίνησησ στο πρόσθιο μέροσ τησ σέγασ και πιέστε το κουμπί προσ τα κάτω. Ότάν το μπουτόν απελευθερωθεί, η λάμα είναι στερεωμένη στη θέση τησ. Για την επαναφορά τησ, πατήστε το μπουτόν στο πρόσθιο μέροσ τησ σέγασ. Για ευθεία κοπή, πατήστε το μπουτόν στο πρόσθιο μέροσ τησ σέγασ, πιέστε το κουμπί προσ τα κάτω και επαναφέρετε τον τροχίσκο υποστήριξησ λάμασ στη θέση του.

ΧΡΗΣΙΜΕΣ ΣΥΜΒΟΥΛΕΣ

Κοπή ελασμάτων

Τα δόντια τησ λάμασ κόβουν κατά την διαδρομή προσ τα επάνω και έτσι οποιαδήποτε τάση για σχίσιμο του υλικού θα εκδηλωθεί στην επιφάνεια που κοιτάζει προσ το μεταλλικό πέλμα τησ σέγασ. Όταν πριονίζετε λεπτό ξύλο η φύλλα πλαστικού, χρησιμοποιείστε λάμα κοπήσ μετάλλου με ψιλά δόντια, και αρχίστε την κοπή από την πίσω πλευρά του υλικού. Για να περιορίσετε όσο γίνεται τον τραυματισμό τησ ακμήσ κοπήσ σε ελάσματα πλαστικού, στερεώστε αχρείαστα κομμάτια ξύλου η νοβοπάν και από τισ δύο πλευρέσ του ελάσματοσ δημιουργώντασ έτσι ένα σάντουιτο και κατόπι πριονίστε το σήμα αυτό. Επιλέγετε πάντοτε την κατάλληλη λάμα για την εργασίασ σασ.

Κοπή σε θύλακα

Η λάμα τησ σέγασ μπορεί να εισχωρήσει κατευθείαν σε ξύλινη επιφάνεια χωρίσ να προηγηθεί διάνοιξη τρύπασ οδηγού, καταργώντασ έτσι την διάνοιξη οπήσ. Κατ' αρχήν μετρήστε και σημαδέψτε την επιφάνεια που θα κοπεί. Μπρουμυτίστε τη σέγα έτσι ώστε οι καμπύλεσ μύτεσ του πέλματοσ να επικάθονται στην επιφάνεια εργασίασ αλλά η λάμα να είναι μακρυά από αυτήν. Θέσετε το εργαλείο σε λειτουργία και κινείστε τη σέγα προσ τα κάτω μέχρισ ότου η κινούμενη λάμα να βρίσκεται ακριβώσ επάνω από το επιλεγμένο σημείο εισόδου. Χαμηλώστε το πίσω μέροσ του πέλματοσ κάτω προσ την επιφάνεια αργά, ασκώντασ σταθερή γωνιακή πίεση στισ μύτεσ

ΕΛΛΗΝΙΚΑ

του πέλματος, κρατώντασ τη λάμα ακριβώσ επάνω από την απαιτούμενη διαδρομή. Μη μετακινήσετε τη σέγα εμπρόσ κατά μήκοσ τησ διαδρομήσ κοπήσ μέχρι η λάμα να έχει εισχωρήσει τελείωσ στο υλικό, και το πέλμα να κάθεται επίπεδο επάνω στην επιφάνεια.

Κοπή μετάλλου

Η σέγα σασ μπορεί να χρησιμοποιηθεί για τη κοπή φύλλων σιδηρούχων μετάλλων χαμηλήσ περιεκτικότητασ και μη σιδηρούχων μετάλλων όπωσ χαλκού, ορείχαλκου, αλουμινίου κλπ. Συνιστάται κατά την κοπή λεπτών φύλλων να στερεώνετε για υποστήριξη ένα φύλλο από μαλακό ξύλο η κόντρα πλακέ, καθώσ έτσι θα επιτύχετε καθαρή κοπή χωρίσ κραδασμούσ και χωρίσ πιθανότητα να σχιστεί το μέταλλο. Το μέταλλο και η ξύλινη υποστήριξη θα πριονιστούν μαζί. Μη ζορίζετε τη λάμα επάνω στο μέταλλο δίοτι έτσι μειώνεται η διάρκεια ζωήσ τησ και μπορεί να προκληθεί βλάβη στο μοτέρ. Η κοπή λεπτού μετάλλου θα χρειαστεί περισσότερο χρόνο από την κοπή ακόμα και ενόσ σχετικά χοντρού κομματιού από ξύλο. Μην μπαίνετε λοιπόν στον πειρασμό να επιταχύνετε την εργασία ζορίζοντασ τη σέγα. Απλώστε ένα λεπτό στρώμα λαδιού κατά μήκοσ τησ διαδρομήσ κοπήσ πριν προχωρήστε στο πριόνισμα του μετάλλου. Επιλέγετε πάντοτε την κατάλληλη λάμα για την εργασία σασ.

Καθαρισμόσ

Αποσυνδέστε τη σέγα από την τροφοδοσία. Χρησιμοποιείτε μόνο μαλακό σαπούνι και ελαφρά βρεγμένο ύφασμα για τον καθαρισμό τησ σέγασ. Πολλά καθαριστικά οικιακήσ χρήσησ περιέχουν χημικά συστατικά και μπορεί να προξενήσουν σοβαρή ζημία στα πλαστικά. Επίσησ μη χρησιμοποιείτε βενζίνη. πρεβινθίνη, βερνίκι η αραιωτικά χρωμάτων. Μην αφήσετε ποτέ οποιοδήποτε υγρό να διειοδύσει στο εργαλείο και μην βυθίζετε οποιοδήποτε μέροσ του εργαλείου σε υγρό.

ΔΗΛΩΣΗ ΣΥΜΜΟΡΦΩΣΗΣ ΤΗΣ ΕΚ

Υπεύθυνα δηλώνουμε ότι οι συσκευέσα: KS638SE, KS635S, KS634S, KS633E, KS632E, KS631, KS630, KS629 συμμορφούνται προσ τισ διατάξεισ 89/392/EOK, 89/336/EOK, EN55014, 73/23/EOK, EN55104, EN50144, EN61000 Για καταμετρημένη πίεση ήχου 96dB (A) Για καταμετρημένη ισχύσ ήχου 88dB (A) Καταμέτρηση δόνησησ χεριού/βραχίονα <2.5m/s²

Brian Cooke - Διευθυντήσ Μηχανολογίασ

quēσω μετά την αγορά του ροιόντοσ ασα στην διεύθυναη τησ Black & Decker στην ελλάδα (βλέ ε άνω).
