Produkttype	Stikksag
Merke	Black & Decker
Modell	KS633
Strømforsyning	230 V, 50 Hz, dobbel isolering
Effekt	600 W (estimert)
Variabel hastighet	Ja, elektronisk hjul
Slaglengde	20 mm (estimert)
Skråskjæring	Opptil 45° på hver side
Multi-retningsmodus	Ja, 360° bladrotasjon
Støvblåsing	Ja
Støvsuging	Ja, adapter for støvsuger
Vekt	2,5 kg (estimert)
Dimensjoner (L x B x H)	250 x 80 x 200 mm (estimert)
Lydnivå	96 dB(A) trykk, 88 dB(A) effekt
Hånd-arm vibrasjon	< 2,5 m/s²
Kompatible materialer	Tre, metall, aluminium, PVC, keramikk
Vedlikehold	Rengjøring med fuktig klut og mild såpe
Sikkerhet	Dobbel isolering, låsebryter, anbefalte vernebriller
Reservedeler	Kun originale Black & Decker-deler
Garanti	2 år deler og arbeid

Ofte stilte spørsmål - KS633 BLACK & DECKER

Hvordan bytte blad på stikksagen KS633?

Koble først fra sagen. Avhengig av modell, løsne de to skruene eller løft hurtigfestespaken. Sett inn bladet med tennene fremover, stram eller senk spaken. Sørg for at bladets rygg berører styringsrullen.

Hva er anbefalt hastighet for å kutte metall?

Bruk lav hastighet, posisjon 2 til 3 på variatorhjulet. Påfør et tynt oljefilm på snittlinjen for å lette sagingen.

Hvordan utføre et skråkutt?

Koble fra verktøyet. Løsne de to skruene bak på sålen, vipp sålen til ønsket vinkel (graderinger 0°, 15°, 30°, 45°), stram deretter skruene.

Kan jeg bruke skjøteledning med sagen?

Ja, du kan bruke opptil 30 meter med tofaset Black & Decker skjøteledning uten effekttap. Sørg for at den er egnet for utendørsbruk om nødvendig.

Hvordan rengjøre stikksagen?

Koble fra sagen. Bruk en lett fuktig klut med mild såpe. Unngå kjemiske rengjøringsmidler, petroleum, løsemidler. Dypp aldri verktøyet i væske.

Hva gjør jeg hvis bladet setter seg fast eller knuser?

Stopp sagen umiddelbart og koble den fra. Kontroller at bladet er riktig satt inn og at styringsrullen er justert. Bruk kun egnede blad. Hvis problemet vedvarer, kontakt et autorisert serviceverksted.

Hvordan bruke multi-retningsmodus?

Trykk på fremre knapp for å låse opp styrehåndtaket. Trekk det helt ut. Bladet kan rotere 360°. Bruk én hånd til å føre verktøyet og den andre til å vri håndtaket.

Hvilke bladtyper er kompatible?

Bruk kun blad med skaft som passer til sagens system (skrue eller hurtigfeste). Originale Black & Decker-blad anbefales for optimal ytelse.

Hvordan justere styringsrullen på bladet?

Løsne skruen foran på sålen. Skyv rullen til hjulet berører bladets rygg, stram deretter skruen. Smør rullen av og til med en dråpe olje.

Hva gjør jeg hvis sagen ikke starter?

Kontroller at støpselet er koblet til og at ledningen ikke er skadet. Hvis låsebryteren er trykket inn, sørg for at den er sluppet. Hvis problemet vedvarer, få reparert av et autorisert serviceverksted.

BRUKSANVISNING KS633 BLACK & DECKER

For å få mest mulig ut av ditt produkt fra Black & Decker ber vi deg lese sikkerhetsinstruksjonene og bruksanvisningen nøye. Dersom du har noen spørsmål etter det, ta kontakt med ditt nærmeste autoriserte Black & Decker serviceverksted eller Black & Decker.

PARABÉNS!

Bruksanvisning for stikksag

SIKKERHETSINSTRUKSJONER

Advarse! Når man bruker elverktøy skal de grunnleggende sikkerhetsinstruksjoner alltid følges for å minimalisere risikoen for støt, personskade eller brann. Les bruksanvisningen nøye før verktøyet tas i bruk og oppbevar bruksanvisningen. Foruten nedenforstående instruksjoner, følg alltid vernebestemmelsene fra Statens Arbeidstilsyn.

• Hold arbeidsområdet rent. Rotete arbeidsflater innbyr til skader.
• Tenk på arbeidsmiljøet. Utsett ikke elverktøyet for regn. Bruk ikke verktøyet på fuktige eller våte steder. Ha godt arbeidslys. Bruk ikke verktøyet i nærheten av lettantennelige væsker eller gasser.
• Beskytt deg mot elektrisk støt. Unngå kroppskontakt med jordede deler (f.eks. rør, radiatorer, ovner, kjøleskap). Ved ekstreme arbeidsforhold (f.eks. høy fuktighet, metallstøv osv.) kan den elektriske sikkerheten økes ved tilkobling av jordfeilsbryter.
• Hold barn vekk. La ikke andre personer komme i kontakt med elverktøyet eller ledningen. Hold andre vekk fra arbeidsområdet.
• Oppbevar verktøyet sikkert. Når verktøyet ikke brukes skal det oppbevares på et tört sted, utenfor rekkevidden til barn.
• Ikke overbelast verktøyet. Du arbeider sikrere innenfor det angitte effektområdet.
• Bruk riktig elverktøy. Ikke tving verktøyet til arbeider som er beregnet på kraftigere verktøy. Bruk f.eks. ikke en sirkelsag til å sage av kvister og grener.
• Kle deg riktig. Ikke bruk løsthengende klær eller smykker. De kan feste seg i bevegelige deler. Gummihansker og sklisikre sko anbefales for utearbeider. Bruk hårnett dersom du har langt hår.
• Bruk vernebriller for å hindre at spon blåser inn i øynene, noe som kan forårsake skade. Dersom det blir mye støv kan maskinen kobles til en støvsuger.
• Ikke ødelegg ledningen. Bær ikke maskinen etter ledningen eller trekk i ledningen for å ta ut kontakten fra vegguttaket. Utsett ikke ledningen for varme, olje eller skarpe kanter.
• Fest arbeidsstykket. Bruk skrutvinger eller et skrustykke for å holde fast arbeidsstykket. Det er sikrere enn å bruke hånden og du får begge hendene fri til å jobbe med.
• Strekk deg ikke for mye. Ha godt fotfeste og balanse.
• Pass på tilbehøret. Hold de skarpe og rene. Følg instruksjonene for vedlikehold av tilbehøret. Kontroller ledningen regelmessig og få den reparert

av et autorisert verksted dersom den er skadet. Kontroller skjøteledningen regelemessig og bytt den ut dersom den er skadet. Hold håndtakene rene og fri for olje og fett.

• Ta kontakten ut av vegguttaket når verktøyet ikke er i bruk, før service og ved skifte av tilbehør.
• Fjern nøkler. Kontroller at nøkler og justeringsverktøy er fjernet før verktøyet startes.
• Unngå uavsiktlig innkobling. Bær ikke tilkoblet verktøy med fingeren på strømbryteren. Sjekk at strømbryteren er avslått när du kobler verktøyet til strøm.
• Utendørs skjøteledninger. Ute skal det kun brukes skjøteledninger som er beregnet for dette bruk.
• Vær oppmerksom. Se på det du gjør. Bruk sunn fornuft. Bruk ikke verktøyet när du er trett.
• Kontroller verktøyet mot skader før du kobler til strøm. Før videre bruk skal defekte deler og evt. andre skader repareres. Kontroller at de bevegelige delene fungerer skikkelig og ikke klemmer, at ingen deler er sprukket, at alle deler er skikkelig montert. En verneanordning eller annen del som er skadet skal skiftes av et autorisert serviceverksted, dersom ikke annet er oppgitt i bruksanvisningen. ∅delagte strømbrytere må skiftes hos et fagverksted. Bruk ikke elverktøyet dersom strømbryteren ikke kan slås på/av.
• For din personlige sikkerhet. Bruk kun tilbehør og ekstrautstyr som er anbefalt i bruksanvisningen og katalogene. Bruk av annet verktøy eller tilbehør kan medføre risiko for personskade.

Ta vare på disse instruksjonene!

DOBBELTISOLERT

Ditt verktøy er dobbeltisolert. Det betyr at alle eksterne metalldeler er elektrisk isolert fra strømkilden. Dette oppnås ved at en ekstra bariære plasseres mellom de elektriske og mekaniske delene. Dobbeltisolering betyr øket elektrisk sikkerhet og gjør at maskinen ikke trenger å være jordet. Merk! Dobbeltisolering erstatter ikke normal forsiktighet. Isoleringen finnes for å gi øket beskyttelse mot skade som kan oppstå pga. elektrisk isoleringsfeil i maskinen.

SKJ∅TELEDNING

Skjøteledning opp til 30m kan brukes uten at kraften blir dårligere. Obs! Skjøteledning skal kun brukes dersom dette er absolutt nødvendig. Bruk av feil skjøteledning kan resultere i brann og elektrisk støt. Kontroller at skjøteledningen ikke er skadet.

NORGE

MILJ∅

Når produktet er utslitt, leveres produktet til et egnet oppsamlingssted/kildesortering som finnes i din kommune, eller til et Black & Decker serviceverksted.

SERVICE

Dersom det skulle oppstå feil på maskinen, lever den alltid inn til et autorisert Black & Decker serviceverksted. Se aktuell prisliste/katalog for øvrig informasjon eller kontakt Black & Decker (Norge) A/S. På grunn av forskning og utvikling kan ovenstående spesifikasjoner endres, dette vil ikke bli meddelt sepparat.

GARANTI OG SERVICE

Black & Decker (Norge)A/S garanterer i henhold til garantivilkår som finnes hos Black & Decker (Norge) A/S. Disse inneholder bl.a: Black & Decker (Norge) A/S garanterer at maskinen er uten material-eller fabrikasjonsfeil ved levering. Garantien gjelder 24 måneder fra levering. Black & Decker påtar seg kostnadsfritt å reparere eller bytte ut maskinen etter eget valg. For å påberope feil som omfattes av garantien skal kjøperen underrette nærmeste Black & Decker autoriserte serviceverksted om feilen innen fjorten dager etter at feilen oppdages. Kjøperen skal kunne fremvise kvittering, faktura eller annet kjøpsbevis som viser hvor og når maskinen ble kjøpt. Kjøperen skal for egen regning levere maskinen udemontert til nevnte serviceverksted eller til kjøpsstedet. For konsumentkjøp gjelder dessuten Kjøpsloven som regulerer forholdet mellom forhandler og kunde.

TILBEH∅R

Black & Decker tilbyr en komplett serie av tilbehør. For ytterligere informasjon henvend deg til en Black & Decker forhandler. Bruk bare Black & Decker/Piranha orginaltilbehør.

TEKNISKE DATA

Verktøyets lydnivå er overenstemmende med gjeldende EU-lover. Vi anbefaler at det blir tatt nødvendige sikkerhetstiltak dersom lyden er plagsom. Dette skjer normalt ved et lydnivå som er over 85 dB(A).

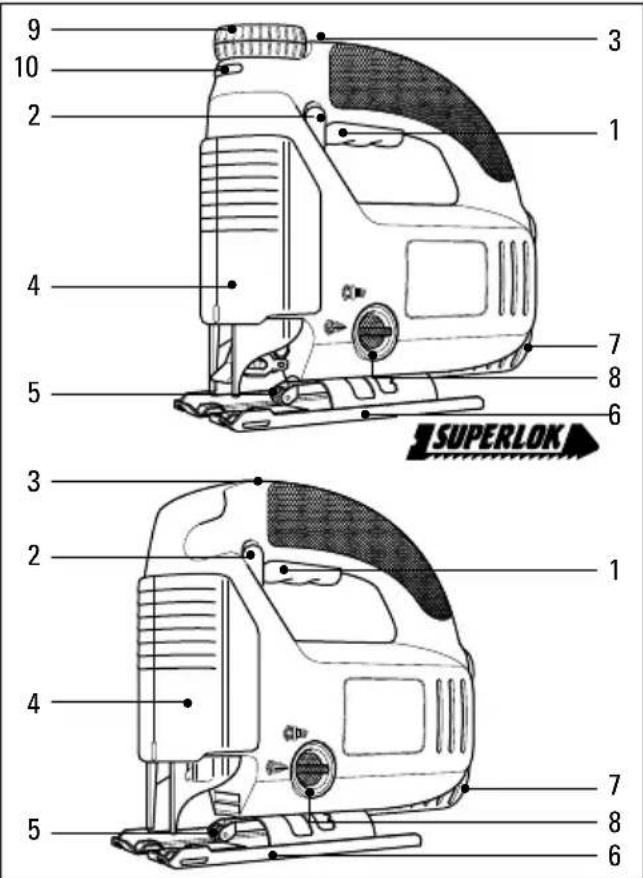

FUNKSJONER

1. Strømbryter
2. Sperre
3. Hastighetsregulator
4. Deksel

5. Støtterulle for sagblad

6. Såle

7. Støvavsug
8. Bryter for sponblåsing/sponavsug
9. Scroller-ratt
10. Låsing av scroller-rattet

Produktet ditt har noen eller alle disse funksjonene.

Merk: Denne bruksanvisningen dekker også

Løsne to skruer og sett inn bladet sålangt det går med tennene framover.

Dra til skruene vekselsvis til bladet er i rett posisjon. Dra deretter skruene skikkelig til. Får å løsne bladet, skru

Løft låsebøylen. Sett inn bladet mot den bakre siden så langt det går med tennene framover. Slipp bøylen og bladet er nå skikkelig festet. For å løsne bladet, løft bøylen.

Alle modeller

Merk! For å oppnå best mulige resultat, sjekk at bladets kant er i berøring med støtterullen. Se 'Støtterulle for sagblad' hvordan støtterullens plassering justeres.

STÖTTERULLE FOR SAGBLAD

For å få bedre støtte og bedre resultat ved saging har Black & Deckers stikksager en støtterulle. Denne støtterulle bør justeres slik at bladets bakre kant er i berøring med støtterullen.

Løsne sålens framre skru. Trykk støtterullen framover til den berører bladets bakre kant. Skru til skruene. Olje rullen (5) av og til, som vist på bildet. Det øker levetiden til støtterullen.

Kun hullstikksager

Merk! Ved bruk av scroller-funksjonen må støtterullen justeres slik at bladet kan bevege seg fritt.

Løsne sålens framre skrue og dra rullen bakover. Dra til skruene.

BRUK AV STIKKSAGEN

Sagen startes ved å trykke inn strømbryteren (1). Sagen stanses ved å slippe bryteren. Sjekk at bryteren er i AV-posisjon før kontakten settes i veggen. Strømbryteren kan låses ved å trykke inn sperren (2). Sperren frigjøres ved at man trykker på og av strømbryteren en gang til. Frigjør alltid sperren før du drar ut kontakten.

JUSTERING AV SÅLEN FOR GJÆRSAGING

Sagfoten kan stilles inn i 0 - 45° vinkel til begge sider.

Trekk ut kontakten. Skyv opp eller fjern dekselet (4) og løsne sålens begge skruer. Dra sålen noe til bake og innstill ønsket vinkel ved hjelp av skalaen eller skyv

den noe framover for feste posisjonen ved 0°, 15°, 30° eller 45°. Trekk til skruene. Selv om den faste graderingen på sålen rekker til de fleste arbeider, kan det av og til være ønskelig å kontrollere vinkelen med en

vinkelskala. Lag et testsnitt i et prøvestykke for å kontrollere vinkelen. For å skyve tilbake sålen for saging i rett vinkel, løsne skruene og skyv bunnplaten til den er i 90° vinkel mot bladet. Trekk skruene til samtidig som du trykker bunnplaten noe framover. Ved behov, juster støtterullen enda en gang ved hjelp av den fremre skruen.

SPONBLÅSING

For enklere å kunne å se hva man sager, har sagen en sponblåsefunksjon. Skyv opp eller fjern sagdekselet og sjekk at bryteren er peker mot symbolet

SPONBLÅSING

Stikksagen kan kobles til de fleste støvsugere ved hjelp av et adapter (ekstra tilbehør).

Kople adapteren til bak på stikksagen og fest støvsugerslangen over eller i adapteren avhengig av slangens størrelse. Bladdekselet skal være montert i nedskyvd posisjon, og bryteren for sponblåsing/ sponavsug skal være peke mot symbolet

Kun for modeller med elektronikk

Hastighetsregulatoren brukes for å stille inn ønsket hastighet av hengig av hvilket materiale som skal sages (se nedenforstående tabell).

NORGE

Materiale Hastighet

Tre 6 - max

Metall 2 - 3

Aluminium 3 - 5

PVC 3 - 4

Kjeramikk 3 - 5

Merk! Dersom du har saget med en hastighet mellom 1 og 4 i lengre tid, skal du la sagen gå på tomgang på maks. hastighet i 3 minutter slik at den blir avkjølt.

SCROLLER-FUNKSJON

Kun hullstikksager

Ved bruk av scroller-funksjonen skal støtterullen føres bakover slik at bladet kan røre seg fritt.

Scroller gir maksimal kontroll ved avansert figursaging.

Trykk inn sperren (10) framme på sagen og scrollerrattet (9) spretter opp. Dra opp rattet helt. Nå kan scroller-funksjonen brukes. Bruk den ene hånden til å styre sagen

med og den andre hånden til å vri på rattet for å styre bladet langs sagelinjen. Bladet kan vris 360°.

Bladet kan låses i fire posisjoner - 0°, 90°, 180° og 270° for rett saging på vanskelige steder. For å låse bladet i en av de fire posisjonene, trykk inn sperren framme på sagen

og trykk ned rattet. Når du så slipper sperren er bladet låst i den valgte posisjonen. For tilbakestilling, trykk inn låseknappen igjen.

TIPS

Saging i laminater

Bladet skjærer når det går oppover. Derfor kan det bli hakk eller materialet flises. Ved saging gi tynne treplater og plastlaminater bør man bruke et fintannet metallblad og sage fra baksiden av materialet. For å minske risikoen for ødelagte kanter på plastlaminat kan man klemme fast en trefiberskive på hver side av laminatet og deretter sage gjennom alt samtidig.

Velg alltid rett blad.

Hulltaking uten pilothull

Sagbladet kan føres direkte ned mot en treoverflate uten pilothull. Marker først ut snittlinjen tydelig. Før sagen framover slik at den oppbøyde delen av sålen

hviler mot arbeidsstykket, men med bladet et stykke fra underlaget. Start sagen i denne posisjonen og senk bladet sakte mot arbeidsstykket rett over startpunktet. Senk ned den bakre delen av sålen ned mens du gir, et fast trykk med framdelen av sålen mot arbeidsstykket. Sagbladet arbeider seg nå sakte ned i materialet. Skyv ikke sagen framover langs snittlinjen før sagbladet har arbeidet seg helt gjennom materialet og sålen ligger plant mot underlaget.

Saging av metall

Din stikksag kan brukes ved saging av tynne stålplater, ikke jernholdige metaller som kobber, messing og aluminium etc. Ved saging av tynnere plater anbefales at man bruker en tre-eller plywoodplate under platen som støtte for å få et finere sagsnitt og unngå vibrasjoner slik at platen går i stykker ved sagingen. Platen og trestykket sages samtidig. Ikke tving bladet inn i metallet, da slites bladet unødvendig fort og motoren kan skades. Å sage i metall tar lengre tid enn å sage tykke trestykker. Legg et tynt lag med olje langs den tenkte saglinjen før du begynner å sage. Velg alltid riktig sagblad.

Rengjøring

Trekk ut kontakten. Bruk kun en mild såpe og en fuktig klut ved rengjøring. Mange rengjøringsmiddel inneholder kjemikalier som kan skade plasten. Bruk aldri bensin, terpentin, aceton, eller lignende produkter. Sjekk at det ikke kommer væske inn i maskinen, senk heller ikke maskinen ned i noen form for væske.

CE UTF∅RELSESBEKREFTELSE

Vi bekrefter at verktøyene: KS638SE, KS635S, KS634S, KS633E, KS632E, KS631, KS630, KS629 er overens med 89/392/EEC, 89/336/EEC, EN55014, 73/23/EEC, EN55104, EN50144, EN61000

Veid lydtrykk er 96dB (A)

Veid lydeffekt er 88dB (A)

Hånd/Arm veid vibrasjon er <2.5m/s²
