Τύπος προϊόντος	Κυκλικό πριόνι
Μάρκα	Black & Decker
Μοντέλο	KS1401L
Τάση τροφοδοσίας	230 V AC
Απορροφούμενη ισχύς	1400 W
Ταχύτητα χωρίς φορτίο	5000 min⁻¹
Μέγιστο βάθος κοπής	65 mm
Βάθος κοπής υπό γωνία 45°	50 mm
Διάμετρος λεπίδας	190 mm
Οπή λεπίδας	16 mm
Βάρος	5,4 kg
Κατηγορία λέιζερ	2
Μήκος κύματος λέιζερ	650 nm
Ισχύς λέιζερ	< 5 mW
Στάθμη ηχητικής πίεσης	97 dB(A)
Στάθμη ακουστικής ισχύος	108 dB(A)
Τιμή εκπομπής κραδασμών	1,5 m/s²
Διπλή μόνωση	Ναι
Χρήση	Μόνο για εσωτερική χρήση
Εγγύηση	24 μήνες
Συντήρηση	Τακτικός καθαρισμός των σχισμών εξαερισμού και του περιβλήματος κινητήρα με ένα υγρό πανί
Ανταλλακτικά	Λεπίδες πριονιού, σχιστής, παράλληλος οδηγός, βίδες στερέωσης, ροδέλες
Υπηρεσία μετά την πώληση	www.2helpU.com

Συχνές ερωτήσεις - KS1401L BLACK & DECKER

Πώς να αλλάξετε τη λεπίδα του πριονιού KS1401L;

Πατήστε το κουμπί ασφάλισης άξονα (5) και περιστρέψτε τη λεπίδα μέχρι να ασφαλίσει. Χαλαρώστε τη βίδα στερέωσης (13) αριστερόστροφα με το παρεχόμενο κλειδί (14). Αφαιρέστε την εξωτερική ροδέλα (15) και τη λεπίδα. Για εγκατάσταση, τοποθετήστε τη λεπίδα στην εσωτερική φλάντζα (16) με το βέλος στην ίδια κατεύθυνση με το εργαλείο, στη συνέχεια τοποθετήστε ξανά τη ροδέλα και τη βίδα σφίγγοντας δεξιόστροφα. Στη συνέχεια ρυθμίστε τον σχιστή.

Πώς να ρυθμίσετε το βάθος κοπής;

Ξεβιδώστε το κουμπί (24) για να ξεκλειδώσετε την πλάκα. Μετακινήστε την πλάκα (8) στην επιθυμητή θέση διαβάζοντας το βάθος στην βαθμονομημένη κλίμακα (25). Σφίξτε ξανά το κουμπί για να ασφαλίσει. Το βάθος πρέπει να είναι περίπου 2 mm μεγαλύτερο από το πάχος του τεμαχίου.

Πώς να χρησιμοποιήσετε το λέιζερ οδήγησης;

Για να ανάψετε το λέιζερ, σύρετε τον διακόπτη (6) προς τα εμπρός. Για να το σβήσετε, προς τα πίσω. Το λέιζερ προβάλλει μια γραμμή κοπής στο τεμάχιο. Μην κοιτάτε ποτέ απευθείας την ακτίνα λέιζερ. Το λέιζερ είναι κατηγορίας 2 και δεν πρέπει να αντικατασταθεί με διαφορετική δίοδο.

Ποιες είναι οι βασικές προφυλάξεις ασφαλείας;

Φοράτε πάντα προστατευτικά ματιών. Διατηρείτε τον χώρο εργασίας καθαρό και καλά φωτισμένο. Μην φοράτε φαρδιά ρούχα. Χρησιμοποιείτε το πριόνι και με τα δύο χέρια. Μην βάζετε τα χέρια σας κάτω από το τεμάχιο. Αποσυνδέστε το εργαλείο πριν από οποιαδήποτε ρύθμιση. Ελέγξτε ότι το προστατευτικό κάλυμμα λειτουργεί σωστά.

Πώς να συντηρήσετε το πριόνι KS1401L;

Πριν από οποιαδήποτε συντήρηση, σβήστε και αποσυνδέστε το εργαλείο. Καθαρίζετε τακτικά τις σχισμές εξαερισμού με μια μαλακή βούρτσα ή στεγνό πανί. Καθαρίστε το περίβλημα του κινητήρα με ένα υγρό πανί χωρίς λειαντικά. Ανοίξτε και χτυπήστε ελαφρά το τσοκ για να αφαιρέσετε τη σκόνη.

Ποια είναι η εγγύηση αυτού του προϊόντος;

Η Black & Decker παρέχει εγγύηση 24 μηνών από την ημερομηνία αγοράς, που καλύπτει ελαττώματα υλικών και κατασκευής. Η εγγύηση δεν ισχύει σε περίπτωση επαγγελματικής χρήσης, αμέλειας ή μη εξουσιοδοτημένων επισκευών. Φυλάξτε την απόδειξη αγοράς.

Πώς να ρυθμίσετε τη γωνία κοπής υπό γωνία;

Χαλαρώστε το κουμπί ασφάλισης (21) για να ξεκλειδώσετε την πλάκα. Μετακινήστε την πλάκα στην επιθυμητή γωνία μεταξύ 0° και 45° διαβάζοντας την κλίμακα (26). Σφίξτε ξανά το κουμπί για να ασφαλίσει.

Μπορώ να χρησιμοποιήσω λεπίδες διαφορετικής διαμέτρου;

Όχι, χρησιμοποιήστε μόνο λεπίδες διαμέτρου 190 mm με οπή 16 mm, σύμφωνες με το πρότυπο EN 847-1. Μην χρησιμοποιείτε ποτέ λειαντικούς δίσκους.

Πώς να εγκαταστήσετε τον παράλληλο οδηγό;

Χαλαρώστε το κουμπί ασφάλισης (18), τοποθετήστε τον παράλληλο οδηγό (19) στις οπές (20), σύρετέ τον στην επιθυμητή θέση και σφίξτε ξανά το κουμπί. Για αφαίρεση, χαλαρώστε και απομακρύνετε τον οδηγό από το εργαλείο.

Πού μπορώ να βρω ανταλλακτικά και υπηρεσία μετά την πώληση;

Επισκεφθείτε τον ιστότοπο www.2helpU.com για να βρείτε εξουσιοδοτημένο επισκευαστή. Μπορείτε επίσης να επικοινωνήσετε με το γραφείο της Black & Decker στη χώρα σας. Για να καταχωρήσετε το προϊόν σας, επισκεφθείτε www.blackanddecker.fr/productregistration.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ KS1401L BLACK & DECKER

Ελληνικά (Μετάφραση των αρχικών οδηγιών) 92

Το πριόνι σας της Black & Decker έχει σχεδιαστεί για την κοπή ξύλου και ξύλινων προϊόντων. Αυτο το εργαλείο προορίζεται μόνο για ερασιτεχνική χρήση.

Οδηγίες ασφαλείας

Γενικές προειδοποιήσεις ασφαλείας για ηλεκτρικά εργαλεία

Προσοχή! Διαβάστε όλες τις προειδοποιήσεις ασφαλείας και όλες τις οδηγίες. Η μη τήρηση των παρακάτω προειδοποιήσεων και οδηγιών μπορεί να προκαλέσει ηλεκτροπληξία, πυρκαγιά ή/και σοβαρούς τραυματισμούς.

Αποθηκεύστε όλες τις προειδοποιήσεις και οδηγίες για μελλοντική αναφορά. Ο χαρακτηρισμός "ηλεκτρικό εργαλείο" που χρησιμοποιείται στις παρακάτω προειδοποιητικές υποδείξεις αφορά ή το εργαλείο που συνδέεται στην πρίζα (με καλώδιο) ή το εργαλείο που λειτουργεί με μπαταρία (χωρίς καλώδιο).

1. Ασφάλεια χώρου εργασίας
   a. Διατηρείτε το χώρο που εργάζεστε καθαρό και καλά φωτισμένο. Η αταξία στο χώρο που εργάζεστε και τα σημεία χωρίς καλό φωτισμό μπορεί να οδηγήσουν σε ατυχήματα.
   b. Μη χρησιμοποιείτε τα ηλεκτρικά εργαλεία σε περιβάλλον όπου υπάρχει κίνδυνος έκρηξης, π.χ. παρουσία εύφλεκτων υγρών, αερίων ή σκόνης. Τα ηλεκτρικά εργαλεία μπορεί να δημιουργήσουν σπινθηρισμό ο οποίος μπορεί να αναφλέξει τη σκόνη ή τις αναθυμιάσεις.
   c. Όταν χρησιμοποιείτε το ηλεκτρικό εργαλείο, κρατάτε τα παιδιά και τα υπόλοιπα άτομα μακριά από το χώρο που εργάζεστε. Σε περίπτωση που άλλα άτομα αποσπάσουν την προσοχή σας μπορεί να χάσετε τον έλεγχο του μηχανήματος.

2. Ασφαλής χρήση του ηλεκτρικού ρεύματος

a. Το φις του καλωδίου του ηλεκτρικού εργαλείου πρέπει να ταιριάζει στην αντίστοιχη πρίζα. Δεν επιτρέπεται με κανένα τρόπο η μετασκευή του φις. Μη χρησιμοποιείτε προσαρμοστικά φις στα γειωμένα ηλεκτρικά εργαλεία. Τα φις που δεν έχουν υποστεί τροποποιήσεις και οι κατάλληλες πρίζες μειώνουν τον κίνδυνο ηλεκτροπληξίας.

b. Αποφεύγετε την επαφή του σώματός σας με γειωμένες επιφάνειες όπως σωλήνες, θερμαντικά σώματα (καλοριφέρ), κουζίνες και ψυγεία. Όταν το σώμα σας είναι γειωμένο, αυξάνεται ο κίνδυνος ηλεκτροπληξίας.

c. Μην εκθέτετε το ηλεκτρικό εργαλείο στη βροχή ή την υγρασία. Η διείσδυση νερού στο ηλεκτρικό εργαλείο αυξάνει τον κίνδυνο ηλεκτροπληξίας.

d. Μην κακομεταχειρίζεστε το καλώδιο. Μη χρησιμοποιήσετε ποτέ το καλώδιο για να μεταφέρετε, να τραβήξετε ή να αποσυνδέσετε το εργαλείο από την πρίζα. Κρατάτε το καλώδιο μακριά από υψηλές θερμοκρασίες, λάδια, κοφτερές ακμές η κινούμενα εξαρτήματα. Τυχόν χαλασμένα ή μπερδεμένα καλώδια αυξάνουν τον κίνδυνο ηλεκτροπληξίας.

e. Όταν χρησιμοποιείτε το ηλεκτρικό εργαλείο σε εξωτερικούς χώρους, να χρησιμοποιείτε πάντοτε προεκτάσεις (μπαλαντέζες) που έχουν εγκριθεί για χρήση σε εξωτερικούς χώρους. Η χρήση προεκτάσεων εγκεκριμένων για εργασία σε εξωτερικούς χώρους μειώνει τον κίνδυνο ηλεκτροπληξίας.

f. Αν η χρήση του εργαλείου σε μια βρεγμένη περιοχή δεν είναι απόφευκτη, χρησιμοποιήστε μια συσκευή κατάλοιπου ρεύματος (RCD) προστατευόμενης παροχής. Η χρήση μιας RCD μειώνει τον κίνδυνο ηλεκτροπληξίας.

1. Ασφάλεια προσώπων

a. Όταν χρησιμοποιείτε το ηλεκτρικό εργαλείο, να είστε προσεκτικοί, να δίνετε προσοχή στην εργασία που κάνετε και να επιστρατεύετε την κοινή λογική. Μη χρησιμοποιείτε το ηλεκτρικό εργαλείο όταν είστε κουρασμένοι ή όταν βρίσκεστε υπό την επήρεια ναρκωτικών, οινοπνεύματος ή φαρμάκων. Μια στιγμιαία απροσεξία κατά το χειρισμό του ηλεκτρικού εργαλείου μπορεί να οδηγήσει σε σοβαρούς τραυματισμούς.

b. Χρησιμοποιήστε προσωπικό εξοπλισμό τραυματισμού. Να φοράτε πάντα προστατευτικά γυαλιά. Ο προστατευτικός εξοπλισμός όπως μάσκα σκόνης, υποδήματα ασφαλείας κατά το γλίστρημα, σκληρό καπέλο, ή προστασία ακοής για τις κατάλληλες συνθήκες θα μειώσουν τους σωματικούς τραυματισμούς.

c. Να αποφύγετε την εκκίνηση κατά λάθος. Επιβεβαιωθείτε ότι ο διακόπτης είναι στην θέση off πριν συνδέστε την παροχή ρεύματος και/ή τη μπαταρία, πριν πιάστε ή μεταφέρετε το εργαλείο. Η μεταφορά εργαλείων με το δάχτυλο στον διακόπτη ή η ενεργοποίηση εργαλείων με τον διακόπτη στη θέση οη μπορεί να οδηγήσει σε ατυχήματα.

d. Πριν θέσετε το ηλεκτρικό εργαλείο σε λειτουργία, αφαιρέστε τυχόν εργαλεία ή κλειδιά ρύθμισης. Ενα εργαλείο ή κλειδί συναρμολογημένο στο περιστρεφόμενο εξάρτημα ενός ηλεκτρικού εργαλείου μπορεί να προκαλέσει τραυματισμούς.

e. Μην τεντώνεστε. Φροντίστε πάντοτε να έχετε την κατάλληλη στάση και να διατηρείτε την ισορροπία σας. Αυτό σας επιτρέπει τον καλύτερο έλεγχο του ηλεκτρικού εργαλείου σε περιπτώσεις απροσδόκητων καταστάσεων.

f. Φοράτε κατάλληλη ενδυμασία εργασίας. Μη φοράτε φαρδιά ρούχα ή κοσμήματα. Κρατάτε τα μαλλιά, τα ενδύματα και τα γάντια σας μακριά από τα κινούμενα εξαρτήματα. Τα φαρδιά ρούχα, τα κοσμήματα και τα μακριά μαλλιά μπορεί να εμπλακούν στα κινούμενα εξαρτήματα.

g. Αν προβλέπονται διατάξεις απαγωγής και συλλογής της σκόνης, βεβαιωθείτε ότι είναι συνδεμένες και ότι χρησιμοποιούνται σωστά. Η χρήση της συλλογής της σκόνης μπορεί να μειώσει τους κινδύνους σχετικά με τη σκόνη.

1. Χρήση και συντήρηση του ηλεκτρικού εργαλείου

a. Μην υπερφορτώνετε το ηλεκτρικό εργαλείο. Χρησιμοποιείτε για την εκάστοτε εργασία σας το ηλεκτρικό εργαλείο που προορίζεται γι' αυτήν. Με το κατάλληλο ηλεκτρικό εργαλείο εργάζεσθε καλύτερα και ασφαλέστερα στην ονομαστική περιοχή ισχύος του.

b. Μη χρησιμοποιήσετε ποτέ ένα ηλεκτρικό εργαλείο του οποίου ο διακόπτης λειτουργίας είναι χαλασμένος. Ενα ηλεκτρικό εργαλείο του οποίου η λειτουργία δεν μπορεί να ελεγχθεί με το διακόπτη είναι επικίνδυνο και πρέπει να επισκευαστεί.

c. Αποσυνδέστε το βύσμα από τη πυγή ρεύματος και/ή το συγκρότημα μπαταρίας πριν κάνετε κάποια ρύθμιση, αλλάζετε τα αξεσουάρ, ή αποθηκεύετε τα ηλεκτρικά εργαλεία. Αυτά τα προληπτικά μέτρα ασφαλείας μειώνουν τον κίνδυνο να τεθεί το μηχάνημα αθέλητα σε λειτουργία.

d. Να φυλάτε τα ηλεκτρικά εργαλεία που δεν χρησιμοποιείτε μακριά από παιδιά. Μην αφήνετε άτομα που δεν είναι εξοικειωμένα με το ηλεκτρικό εργαλείο ή που δεν έχουν διαβάσει αυτές τις οδηγίες χρήσης να το χρησιμοποιήσουν. Τα ηλεκτρικά εργαλεία είναι επικίνδυνα όταν χρησιμοποιούνται από άπειρα άτομα.

e. Να συντηρείτε τα ηλεκτρικά εργαλεία. Ελέγξτε εάν τα κινούμενα μέρη είναι σωστά ευθυγραμμισμένα ή αν έχουν μπλοκάρει, εάν έχουν σπάσει κομμάτια και εάν πληρούνται όλες οι υπόλοιπες συνθήκες που ενδεχομένως να επηρεάσουν τη σωστή λειτουργία του εργαλείου. Δώστε τυχόν χαλασμένα εξαρτήματα του ηλεκτρικού εργαλείου για επισκευή πριν το χρησιμοποιήσετε πάλι. Η ανεπαρκής συντήρηση των ηλεκτρικών εργαλείων αποτελεί αιτία πολλών ατυχημάτων.

f. Διατηρείτε τα κοπτικά εργαλεία κοφτερά και καθαρά. Τα κοπτικά εργαλεία με αιχμηρά κοπτικά άκρα που συντηρούνται σωστά έχουν λιγότερες πιθανότητες να μπλοκάρουν και ελέγχονται ευκολότερα.

g. Να χρησιμοποιείτε το ηλεκτρικό εργαλείο, τα εξαρτήματα και τις μύτες κλπ σύμφωνα με αυτές τις οδηγίες, λαμβάνοντας υπόψη τις καταστάσεις εργασίας και την εργασία προς εκτέλεση. Η χρήση του ηλεκτρικού εργαλείου για άλλες εκτός από τις προβλεπόμενες εργασίες μπορεί να δημιουργήσει επικίνδυνες καταστάσεις.

1. Σέρβις

a. Το σέρβις του ηλεκτρικού σας εργαλείου πρέπει να αναλαμβάνει έμπειρος τεχνικός που θα χρησιμοποιεί μόνο γνήσια ανταλλακτικά. Ετσι εξασφαλίζεται η διατήρηση της ασφάλειας του ηλεκτρικού εργαλείου.

Συμπληρωματικές προειδοποιήσεις ασφαλείας για ηλεκτρικά εργαλεία

Προειδοποίηση! Πρόσθετες προειδοποιήσεις ασφαλείας για πριόνια

a. Μη βάζετε τα χέρια σας στην περιοχή του πριονιού ή στον πριονόδισκο. Κρατάτε με το άλλο [το δεύτερο] χέρι σας την πρόσθετη λαβή ή το περίβλημα του κινητήρα. Όταν κρατάτε το δισκοπρίονο και με τα δυο σας χέρια τότε ο πριονόδισκος δεν μπορεί να σας τραυματίσει.

b. Μη βάζετε τα χέρια σας κάτω από το υπό κατεργασία τεμάχιο. Ο προφυλακτήρας δεν μπορεί να τα προστατέψει από τον πριονόδισκο όταν αυτά βρίσκονται κάτω από το υπό κατεργασία τεμάχιο.

c. Προσαρμόστε το βάθος κοπής στο πάχος του υπό κατεργασία τεμαχίου. Κάτω το υπό κατεργασία τεμάχιο πρέπει να φαίνεται λιγότερο από ένα ολόκληρο δόντι του πριονόδισκου.

d. Μη συγκρατείτε ποτέ το υπό κατεργασία τεμάχιο με το χέρι και μην το ακουμπάτε ποτέ στα πόδια [τα σκέλη] σας. Ασφαλίστε το υπό κατεργασία τεμάχιο επάνω σε μια σταθερή επιφάνεια. Το καλό στερέωμα του υπό κατεργασία τεμαχίου είναι πολύ σημαντικό επειδή έτσι μειώνεται στο ελάχιστο ο κίνδυνος της επαφής του με το σώμα σας, το μπλοκάρισμα του πριονόδισκου ή η απώλεια του ελέγχου του.

e. Πιάνετε το μηχάνημα μόνο από τις μονωμένες επιφάνειές του όταν κατά την εργασία σας υπάρχει κίνδυνος το εργαλείο κοπής να "χτυπήσει" ηλεκτρικές γραμμές ή το ηλεκτρικό καλώδιο του ίδιου του μηχανήματος. Η επαφή του πριονόδισκου με μια υπό τάση ευρισκόμενη ηλεκτρική γραμμή θέτει επίσης και τα μεταλλικά τμήματα του μηχανήματος υπό τάση κι έτσι μπορεί να οδηγήσει σε ηλεκτροπληξία.

ΕΛΛΗΝΙΚΑ

f. Όταν διεξάγετε διαμήκεις [μακρουλές] κοπές χρησιμοποιείτε πάντοτε έναν οδηγό κοπής ή μια διάταξη ευθυγράμμισης της τομής. Μ αυτόν τον τρόπο βελτιώνεται η ακρίβεια της τομής κι ελαττώνονται οι πιθανότητες σφηνώματος του πριονόδισκου.

g. Χρησιμοποιείτε πάντοτε πριονόδισκους με το σωστό μέγεθος και με κατάλληλη τρύπα υποδοχής (π. χ. με στρογγυλή ή αστεροειδή τρύπα). Πριονόδισκοι που δεν ταιριάζουν με τα εξαρτήματα συναρμολόγησης του πριονιού περιστρέφονται ασύμμετρα και οδηγούν στην απώλεια του ελέγχου του μηχανήματος.

h. Μη χρησιμοποιήστε ποτέ χαλασμένους ή ακατάλληλους πριονόδισκους, ακατάλληλες ροδέλες ή βίδες. Οι ροδέλες και οι βίδες κατασκευάζονται ειδικά για τον εκάστοτε πριονόδισκο κι εξασφαλίζουν έτσι τη μέγιστη δυνατή απόδοση και ασφάλεια λειτουργίας.

Περισσότερες οδηγίες ασφαλείας για όλα τα πριόνια

Αιτίες και αποφυγή κλοτσήματος:

• το κλότσημα είναι η απροσδόκητη αντίδραση του δισκοπρίονου όταν αυτός "σκοντάψει" ή μπλοκάρει ή όταν είναι λάθος συναρμολογημένος αυτό προκαλεί το ανασήκωμα του ανεξέλεγκτου πλέον πριονιού από το υπό κατεργασία τεμάχιο και στην κίνησή του με κατεύθυνση προς το χειριστή;
• όταν το δισκοπρίονο σκοντάψει ή σφηνώσει στη σχισμή πριονίσματος όταν αυτή κλείνει, τότε αυτός μπλοκάρει και η δύναμη του κινητήρα "κλοτσά" το μηχάνημα με κατεύθυνση προς το χειριστή;
• όταν το δισκοπρίονο στρεβλώσει ή όταν είναι λάθος συναρμολογημένος, τότε δεν αποκλείεται τα δόντια στην πίσω ακμή του δισκοπρίονου να σφηνώσουν στην επιφάνεια του υπό κατεργασία τεμαχίου κι έτσι το δισκοπρίονο να πεταχτεί έξω από το υπό κατεργασία τεμάχιο και το πριόνι να εκτιναχτεί με κατεύθυνση προς το χειριστή.

Το κλότσημα αποτελεί συνέπεια ενός εσφαλμένου ή ελλιπή χειρισμού του πριονιού. Μπορεί να αποφευχθεί με κατάλληλα προληπτικά μέτρα, όπως αυτά που περιγράφονται παρακάτω.

a. Να κρατάτε το πριόνι και με τα δυο σας χέρια και να δίνετε στους βραχίονές σας μια θέση, στην οποία θα μπορέσετε να αντιμετωπίσετε τυχόν αντιδραστικές δυνάμεις [κλοτσήματα] του μηχανήματος. Να στέκεστε πάντα δίπλα από τον πριονόδισκο και ποτέ στην ίδια γραμμή μ αυτόν. Σε περίπτωση κλοτσήματος το δισκοπρίονο μπορεί μεν να εκτιναχτεί προς τα πίσω, όμως, όταν έχουν ληφθεί κατάλληλα προληπτικά μέτρα, ο χειριστής μπορεί να αντιμετωπίσει με επιτυχία το κλότσημα.

b. Σε περίπτωση που ο πριονόδισκος μπλοκάρει ή το πριόνισμα διακοπεί από οποιοδήποτε άλλη αιτία, τότε αφήστε το διακόπτη ON/OFF ελεύθερο και κρατήστε το πριόνι με ηρεμία μέσα στο υλικό μέχρι να ακινητοποιηθεί εντελώς ο πριονόδισκος. Μην προσπαθήσετε ποτέ να απομακρύνετε το πριόνι από το υπό κατεργασία τεμάχιο ή να το τραβήξετε προς τα πίσω όσο ο πριονόδισκος κινείται ή όταν υπάρχει ακόμη κίνδυνος κλοτσήματος. Εξακριβώστε την αιτία του μπλοκαρίσματος του πριονόδισκου και εξουδετερώστε την με τα κατάλληλα μέτρα.

c. Όταν θελήσετε να εκκινήσετε πάλι ένα ακινητοποιημένο πριόνι του οποίου ο πριονόδισκος βρίσκεται μέσα στο υπό κατεργασία τεμάχιο, ευθυγραμμίστε τον πριονόδισκο μέσα στη σχισμή κοπής κι ελέγξτε, μήπως τα δόντια του είναι σφηνωμένα μέσα στο υπό κατεργασία τεμάχιο. Όταν ο πριονόδισκος είναι μπλοκαρισμένος μπορεί να πεταχτεί έξω από το υπό κατεργασία τεμάχιο ή να κλοτσήσει όταν το πριόνι τεθεί πάλι σε λειτουργία.

d. Μεγάλες υπό κατεργασία πλάκες πρέπει να υποστηρίζονται για να μειωθεί ο κίνδυνος κλοτσήματος από έναν τυχόν σφηνωμένο πριονόδισκο. Οι μεγάλες πλάκες μπορεί να λυγίσουν από το ίδιο τους το βάρος. Οι πλάκες πρέπει να υποστηρίζονται και στις δυο πλευρές τους, και κοντά στον πριονόδισκο και στα άκρα τους.

e. Μη χρησιμοποιείτε αμβλείς ή χαλασμένους πριονόδισκους. Πριονόδισκοι με μη κοφτερά ή με λάθος ευθυγραμμισμένα δόντια προκαλούν, εξαιτίας της πολύ στενής σχισμής πριονίσματος, αύξηση της τριβής, σφήνωμα του πριονόδισκου και κλότσημα.

f. Πριν το πριόνισμα σφίξτε καλά τις διατάξεις ρύθμισης του βάθους και της γωνίας κοπής. Σε περίπτωση που οι ρυθμίσεις μεταβληθούν κατά τη διάρκεια του πριονίσματος μπορεί να μπλοκάρει ο πριονόδισκος και να οδηγήσει έτσι σε κλότσημα.

g. Προσέχετε ιδιαίτερα όταν διεξάγετε "κοπές βύθισης" σε μη ορατούς τομείς, π. χ. σ έναν ήδη υπάρχοντα τοίχο. Ο βυθιζόμενος πριονόδισκος μπορεί να μπλοκάρει σε μη ορατά αντικείμενα και να οδηγήσει έτσι σε κλότσημα.

Οδηγίες ασφαλείας για δισκοπρίονα με εξωτερικά ή εσωτερικά προστατευτικά εμβόλου δισκοπρίονου και προστατευτικό δάχτυλου.

a. Ελέγχετε πριν από κάθε χρήση αν κλείνει άψογα ο κάτω προφυλακτήρας. Μη χρησιμοποιήσετε το πριόνι όταν ο κάτω προφυλακτήρας δεν κινείται ελεύθερα και δεν κλείνει αμέσως. Μη σφηνώνετε και μη δένετε ποτέ τον κάτω προφυλακτήρα για να παραμείνει ανοιχτός. Ο κάτω προφυλακτήρας μπορεί να στρεβλωθεί σε περίππωση που το πριόνι πέσει αθέλητα στο έδαφος.

Ανοίξτε τον προφυλακτήρα με τη βοήθεια της λαβής και βεβαιωθείτε ότι κινείται ελεύθερα καθώς και ότι δεν εγγίζει τον πριονόδισκο ή άλλα τμήματα του πριονιού, σε οποιαδήποτε βάθος ή γωνία κοπής κι αν ρυθμιστεί.

b. Ελέγξετε τη λειτουργία του ελατηρίου του κάτω προφυλακτήρα. Δώστε το μηχάνημα για συντήρηση πριν το χρησιμοποιήσετε σε περίπτωση που ο κάτω προφυλακτήρας ή/και το ελατήριο δε λειτουργούν άψογα. Χαλασμένα εξαρτήματα, κολλώδη ιζήματα ή συσσωρεύσεις γρεζιών ή ροκανιδιών επιβραδύνουν την κίνηση του κάτω προφυλακτήρα.

c. Ο κάτω προφυλακτήρας επιτρέπεται να ανοιχτεί με το χέρι μόνο για τη διεξαγωγή ιδιαίτερων κοπών, π. χ. για "κοπές βύθισης και κοπές γωνιών". Ανοίξτε τον προφυλακτήρα με τη βοήθεια της λαβής κι αφήστε τον πάλι ελεύθερο μόλις ο πριονόδισκος βυθιστεί στο υπό κατεργασία τεμάχιο. Σε όλες τις άλλες εργασίες κοπής ο προφυλακτήρας πρέπει να λειτουργεί αυτόματα.

d. Μην αποθέσετε το πριόνι επάνω στο τραπέζι εργασίας ή στο δάπεδο χωρίς ο κάτω προφυλακτήρας να καλύπτει τον πριονόδισκο. Ενας ακάλυπτος πριονόδισκος που συνεχίζει να περιστρέφεται κινεί το πριόνι με φορά αντίθετη της φοράς κοπής και πριονίζει ότι συναντήσει στο δρόμο του. Λάβετε υπόψη σας το χρόνο που χρειάζεται μέχρι να ακινητοποιηθεί εντελώς το πριόνι [χρόνος ιχνηλασίας].

Πρόσθετες οδηγίες ασφαλείας για όλα τα πριόνια με μαχαίρι κοπής

a. Χρησιμοποιείτε πάντοτε την κατάλληλη σφήνα για τον εκάστοτε χρησιμοποιούμενο πριονόδισκο.

Η σφήνα πρέπει να είναι παχύτερη από το συμπαγές τμήμα του πριονόδισκου και λεπτότερη από το πλάτος της οδόντωσης του πριονόδισκου.

b. Ρυθμίζετε τη σφήνα όπως περιγράφεται στις οδηγίες χειρισμού. Λάθος πάχος, θέση ή ευθυγράμμιση της σφήνας μπορεί να γίνουν αιτία η σφήνα να μην εμποδίζει αποτελεσματικά το κλότσημα.

c. Χρησιμοποιείτε πάντοτε τη σφήνα, εκτός όταν διεξάγετε κοπές βύθισης. Συναρμολογήστε πάλι τη σφήνα μετά την κοπή βύθισης. Σε όλες τις άλλες κοπές η σφήνα αποτελεί εμπόδιο και μπορεί να προκαλέσει κλότσημα.

d. Η σφήνα πρέπει να βρίσκεται μέσα στη σχισμή πριονίσματος για να μπορέσει να δράσει αποτελεσματικά . Στις σύντομες κοπές η σφήνα παραμένει αδρανής και δεν είναι σε θέση να εμποδίσει ένα ενδεχόμενο κλότσημα.

e. Μη χρησιμοποιήσετε το πριόνι όταν η σφήνα είναι στρεβλωμένη. Ακόμη και το πιο μικρό εμπόδιο μπορεί να επιβραδύνει το κλείσιμο του προφυλακτήρα.

Παραμένων κίνδυνοι

Οι κίνδυνοι που ακολουθούν ενυπάρχουν κατά τη χρήση πριονιών:

- τραυματισμός από την αφή περιστρεφόμενων μέρων Ακόμη και με την εφαρμογή σχετικών κανονισμών ασφαλείας και των συσκευών ασφαλείας, κάποιοι υπολειπόμενη κίνδυνοι δεν μπορούν να αποφευχθούν. Αυτά είναι:

- Εξασθένηση ακοής.

- Κίνδυνος ατυχημάτων από τα μη-καλυμμένα μέρη του περιστρεφόμενου πριονόδισκου.

- Κίνδυνος ατυχήματος κατά την αλλαγή πριονόδισκου.

- Κίνδυνος στριμώγματος δάχτυλων κατά το άνοιγμα των προφυλακτήρων.

- Κίνδυνος υγείας από την αναπνοή σκόνης που δημιουργείται κατά την κοπή ξύλου, ειδικά βαλανιδιάς, οξιάς και MDF.

Πριονόδισκους

- Μη χρησιμοποιείτε λεπίδες μεγαλύτερης ή μικρότερης διαμέτρου από τη συνιστώμενη. Για σωστή διαστασιολόγηση της λεπίδας συμβουλευθείτε τα τεχνικά στοιχεία. Χρησιμοποιήστε μόνο λεπίδες με προδιαγραφές όπως αυτές που περιγράφονται σε αυτό το εγχειρίδιο, οι οποίες συμμορφώνονται με το πρότυπο EN 847-1.

♦ Προειδοποίηση! Ποτέ μη χρησιμοποιήσετε λειαντικούς δίσκους.

Ασφάλεια άλλων

◆ Αυτη η συσκευή δεν προσδιορίζεται για χρήση από άτομα (συμπεριλαμβάνοντας και τα παιδιά) με ελαπτωμένες φυσικές, αισθητήριες και ψυχικές δυνατότητες, ή έλλειψη εμπειρίας και γνώσης, εκτός αν υπάρχει επιτήρηση ή οδηγίες για τη χρήση της συσκευής από έναν υπεύθυνο άτομο για την ασφάλεια τους.

♦ Τα παιδιά πρέπει να επιτηρηθούν για να βεβαιωθείτε ότι δεν παιζουν με τη συσκευή.

Δόνηση

Οι δηλωμένες τιμές εκπομπής δόνησης στον τομέα τεχνικών χαρακτηριστικών και στη δήλωση συμμόρφωσης έχουν μετρηθεί σύμφωνα με μια πρότυπη μέθοδος δοκιμής παρεχόμενη από το EN 60745 και μπορεί να χρησιμοποιηθεί για την σύγκριση ενός εργαλείο με ένα άλλο. Η δηλωμένη τιμή εκπομπής δόνησης μπορεί να χρησιμοποιηθεί επίσης σε μια προκαταρτική εκτίμηση έκθεσης.

Προσοχή! Η τιμή εκπομπής δόνησης κατά τη παρόν χρήση του ηλεκτρικού εργαλείου μπορεί να διαφέρει από τη δηλωμένη τιμή αναλόγως με τον τρόπο που χρησιμοποιείται το εργαλείο. Το επίπεδο δόνησης μπορεί να αυξηθεί πάνω από το δηλωμένο επίπεδο.

ΕΛΛΗΝΙΚΑ

Κατά την εκτίμηση έκθεσης στη δόνηση για να αποφασιστούν τα μέτρα ασφαλείας που απαιτούνται από το 2002/44/ΕΚ για την προστασία ατόμων που χρησιμοποιούν τακτικά το εργαλείο, πρέπει να ληφθεί υπόψη μια εκτίμηση έκθεσης δόνησης, οι παρόν καταστάσεις χρήσης και ο τροφός χρήσης εργαλείου, συμπεριλαμβάνοντας όλα τα μερί του κύκλου εργασίας όπως πόσες φορές σβήνεται το εργαλείο και όταν δουλεύει χωρίς φορτίο πρόσθετα πόσες φορές πατιέται η σκανδάλη.

Ετικέτες επάνω στο εργαλείο

Πάνω στο εργαλείο υπάρχουν οι εξής σχηματικές απεικονίσεις:

Προσοχή! Για να μειώσετε τον κίνδυνο τραυματισμού, ο χρήστης πρέπει να διαβάσει το εγχειρίδιο οδηγιών.

Ασφαλής χρήση του ηλεκτρικού ρεύματος

τό το εργαλείο φέρει διπλή μόνωση, επομένως δεν απαιτείται σύρμα γείωσης. Ελέγχετε πάντοτε αν η τάση τροφοδοσίας αντιστοιχεί σε αυτήν που αναγράφεται στην πινακίδα στοιχείων του εργαλείου.

◆ Αν το καλώδιο ρεύματος έχει υποστεί βλάβη, πρέπει να αντικατασταθεί από τον κατασκευαστή η από εξουσιοδοτημένο Κέντρο Επισκευών Black & Decker ώστε να αποφύγετε τους κινδύνους.

Συμπληρωματικές οδηγίες ασφαλείας για λέιζερ

Διαβάστε προσεκτικά ολόκληρο το εγχειρίδιο.

Αυτό το προϊόν δεν πρέπει να χρησιμοποιηθεί από παιδιά κάτω των 16 χρόνων.

Προειδοποίηση! Ακτινοβολία Λέιζερ

Μην κοιτάτε τη δέσμη του λέιζερ.

Μην κοιτάτε κατευθείαν στη δέσμη του λέιζερ κάνοντας χρήση οπτικών εργαλείων.

Ανατρέξτε στα χαρακτηριστικά του προϊόντος λέιζερ.

◆ Autó to εργαλείο λέιζερ συμμορφώνεται με την κατηγορία 2 σύμφωνα με το πρότυπο IEC60825-1:2007. Μην αντικαταστήσετε τη δίοδο λέιζερ με άλλη διαφορετικού τύπου. Εάν πάθει βλάβη, ζητήστε την επισκευή της διόδου λέιζερ από εξουσιοδοτημένο κέντρο επισκευών.
◆ Μη χρησιμοποιείτε το λέιζερ για οποιοδήποτε άλλο σκοπό εκτός από προβολή γραμμών λέιζερ.
◆ Η έκθεση ματιών σε ακτίνα λέιζερ κατηγορίας 2 δεν θεωρείται επικίνδυνη για μέγιστο χρόνο 0,25 δευτερολέπτων. Τα αντανακλαστικά των βλεφαρίδων του ματιού παρέχουν επαρκή προστασία. Για απόσταση πάνω από 1m, η ακτίνα λέιζερ είναι κατηγορίας 1 και συνεπώς θεωρείται εντελώς ακίνδυνη.
◆ Ποτέ μην κοιτάτε απευθείας και σκόπιμα τη δέσμη λέιζερ.
◆ Μη χρησιμοποιείτε οπτικά εργαλεία για να βλέπετε την ακτίνα λέιζερ.
◆ Μην τοποθετείτε το εργαλείο σε θέση όπου η ακτίνα λέιζερ μπορεί να διασχίσει κάποιο άτομο στο ύψος του κεφαλιού.
◆ Μην αφήνετε παιδιά να πλησιάζουν το λέιζερ.

Προειδοποίηση! Η χρήση έλεγχων ή η ρύθμιση ή εκτέλεση διαδικασιών εκτός από αυτές που ορίζονται σε αυτές τις οδηγίες μπορεί να έχουν ως αποτέλεσμα έκθεση σε επικίνδυνη ραδιενέργεια λέιζερ.

Προειδοποίηση! Το εργαλείο αυτό προορίζεται μόνο για χρήση σε κλειστούς χώρους. Μη χρησιμοποιείτε το εργαλείο σε εφαρμογές εξωτερικών χώρων.

Χαρακτηριστικά

1. Διακόπτης on/off
2. Μπουτόν απασφάλισης
3. Κύρια λαβή
4. Βοηθητική λαβή
5. Κουμπί ασφάλισης του άξονα
6. Διακόπτης λειτουργίας λέιζερ
7. Διαστάσεις λέιζερ
8. Πέλμα
9. Λεπίδα πριονιού
10. Προστατευτικό περίβλημα πριονόλαμας
11. Αποσπώμενη λεπίδα
12. Έξοδος πριονιδιών

Συναρμολόγηση

Προειδοποίηση! Πριν από οποιαδήποτε από τις παρακάτω διαδικασίες, βεβαιωθείτε ότι το εργαλείο είναι εκτός λειτουργίας και ότι δεν είναι στην πρίζα, καθώς και ότι η πριονόλαμα είναι σταματημένη.

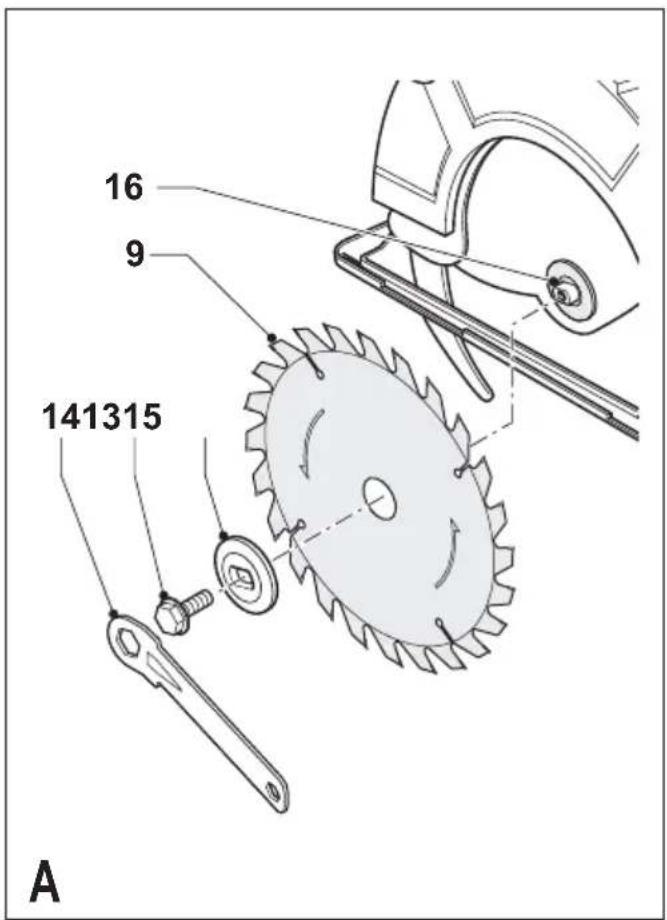

Αφαίρεση και τοποθέτηση και αφαίρεση μιας πριονόλαμας (εικ. Α)

Αφαίρεση

• Κρατήστε πατημένο το κουμπί ασφάλειας της ατράκτου (5) και περιστρέψτε τη λεπίδα μέχρι να ασφαλίσει εντελώς η ασφάλεια.
• Χαλαρώστε και αφαιρέστε τον κοχλία συγκράτησης της πριονόλαμας (13) στρέφοντάς τον αριστερόστροφα με το κλειδί (14) που σας δίνεται.
  ◆ Αφαιρέστε την εξωτερική ροδέλα (15).
  ◆ Αφαιρέστε την πριονόλαμα (9).

Προσαρμογή

• Τοποθετήστε το δίσκο επάνω στην εσωτερική φλάντζα (16), και βεβαιωθείτε ότι το βέλος επάνω στη λεπίδα δείχνει προς την ίδια κατεύθυνση με το βέλος στο εργαλείο.
• Τοποθετήστε την εξωτερική ροδέλα (15) στην άτρακτο, με το ανασηκωμένο τμήμα στραμμένο μακριά από την πριονόλαμα.
  ◆ Τοποθετήστε τον κοχλία συγκράτησης της λεπίδας (13) στην οπή.
  ◆ Κρατήστε πατημένο το κουμπί ασφάλειας ατράκτου (5).
  ◆ Σφίξτε καλά τον κοχλία συγκράτησης της λεπίδας στρέφοντάς τον δεξιόστροφα με το κλειδί (14) που σας δίνεται.
  ◆ Προσαρμόστε την αποσπώμενη λεπίδα όπως περιγράφεται παρακάτω.

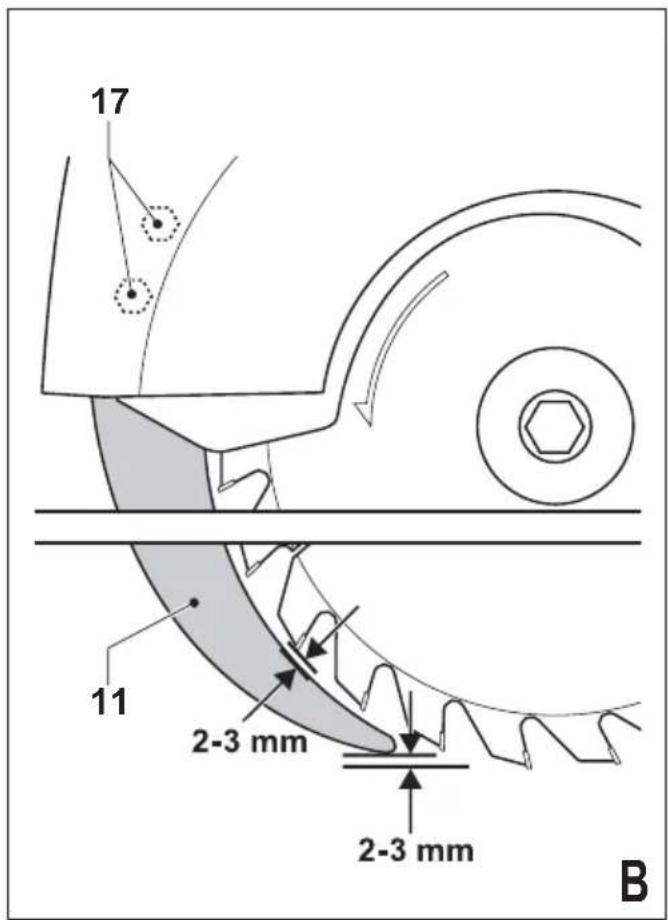

Ρύθμιση της αποσπώμενης λεπίδας (εικ. Β)

Η αποσπώμενη λεπίδα προλαμβάνει το μπλοκάρισμα της πριονόλαμας κατά τη διάρκεια εργασιών σχάσεως. Θα πρέπει να ρυθμιστεί η αποσπώμενη λεπίδα, μετά την αντικατάσταση της πριονόλαμας.

• Χαλαρώστε τις βίδες (17) χρησιμοποιώντας το κλειδί (14) κρατώντας σε θέση την αποσπωμένη λεπίδα.
  ◆ Τοποθετήστε την αποσπώμενη λεπίδα (11) όπως υποδεικνύεται.
  ◆ Η απόσταση μεταξύ του οδοντωτού χείλους και της αποσπώμενης λεπίδας θα πρέπει να είναι 2 - 3 mm.
  ◆ Η διαφορά ύψους μεταξύ του οδοντωτού χείλους και του κάτω άκρου της αποσπώμενης λεπίδας θα πρέπει να είναι 2 - 3 mm.
  ◆ Σφίξτε τις βίδες.

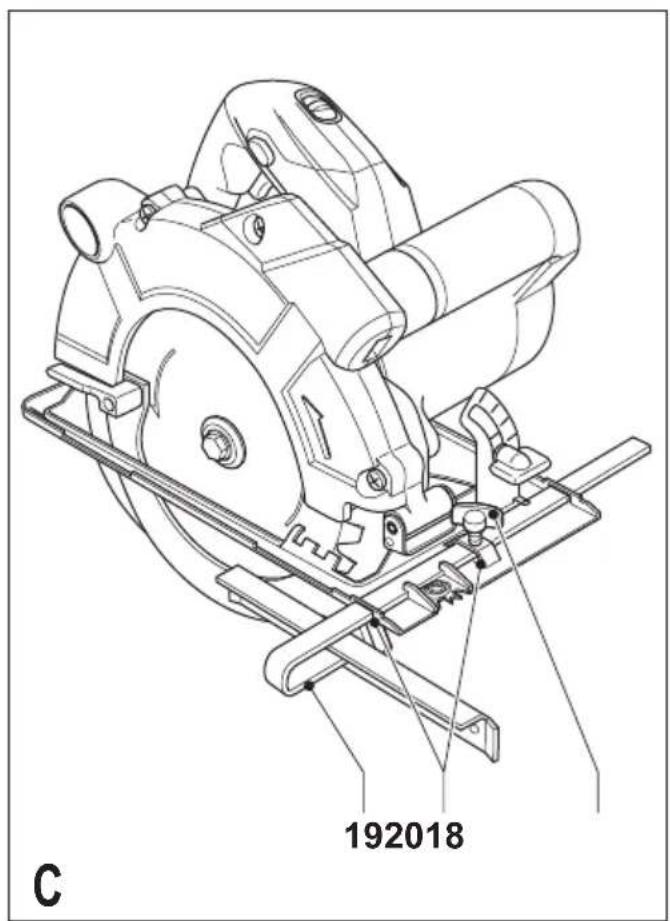

Τοποθέτηση και αφαίρεση του παράλληλου οδηγού (εικ. Ρ)

- Ο παράλληλος οδηγός χρησιμοποιείται για το πριόνισμα σε ευθεία γραμμή παράλληλα με το άκρο του κατεργαζόμενου τεμαχίου.

Προσαρμογή

◆ Χαλαρώστε τον διακόπτη ασφάλισης (18).
◆ Εισάγετε τον παράλληλο οδηγό (19) μέσα από τα ανοίγματα (20).
◆ Σύρετε τον παράλληλο οδηγό στην επιθυμητή θέση.
◆ Σφίξτε τον διακόπτη ασφάλισης.

Αφαίρεση

◆ Χαλαρώστε τον διακόπτη ασφάλισης.
◆ Σύρετε τον παράλληλο οδηγό εκτός του εργαλείου.

Χρήση

Προειδοποίηση! Αφήστε το εργαλείο να λειτουργήσει με το δικό του ρυθμό. Μην το υπερφορτώνετε.

Το εργαλείο αυτό μπορεί να χρησιμοποιηθεί στη δεξιά ή στην αριστερή πλευρά.

Ρύθμιση της γωνίας κοπής (εικ. D)

Η προκαθορισμένη γωνία ενδιάμεσα τη λεπίδα κοπής και του πέλμα είναι 90°.

• Χρησιμοποιείστε έναν ορθογωνιόμετρο για να ελέγξτε ότη γωνία ενδιάμεσα τη λεπίδα κοπής και του πέλματος είναι 90°. Αν η γωνία δεν είναι 90° ρυθμίστε ως ακόλουθος:
  ◆ Χαλαρώστε το διακόπτη ασφάλισης (21) ώστε να απασφαλίσετε το πέλμα του πριονιού.
  ◆ Χαλαρώστε το παξιμάδι (22) στις βίδες ρύθμισης (23).
  ♦ Βιδώστε την βίδα ρύθμισης μέσα η έξω για να πετύχετε μια γωνία 90°.
  ◆ Επανασφίξτε το παξιμάδι.
  ◆ Σφίξτε το διακόπτη ασφάλισης για να ασφαλίσετε το πέλμα του πριονιού στη θέση του.

Ρύθμιση του βάθους κοπής (εικ. Ε)

Το βάθος κοπής θα πρέπει να ρυθμίζεται ανάλογα με το πάχος του τεμαχίου που κατεργάζεστε. Θα πρέπει να υπερβαίνει το πάχος κατά περίπου 2 χιλιοστά.

• Χαλαρώστε το διακόπτη (24) ώστε να απασφαλίσετε το πέλμα του πριονιού.
  ♦ Μετακινήστε το πέλμα του πριονιού (8) στην επιθυμητή θέση. Το αντίστοιχο βάθος κοπής αναγράφεται στην κλίμακα (25).
  ◆ Σφίξτε το διακόπτη για να ασφαλίσετε το πέλμα του πριονιού στη θέση του.

Προσαρμογή της γωνίας κλήσης (εικ. F)

Το εργαλείο μπορεί να ρυθμιστεί για γωνίες κλήσης μεταξύ 0° και 45°.

◆ Χαλαρώστε το διακόπτη ασφάλισης (21) ώστε να απασφαλίσετε το πέλμα του πριονιού.

ΕΛΛΗΝΙΚΑ

- Μετακινήστε το πέλμα του πριονιού (10) στην επιθυμητή θέση. Η αντίστοιχη γωνία κλήσης αναγράφεται στην κλίμακα (26).

◆ Σφίξτε το διακόπτη ασφάλισης για να ασφαλίσετε το πέλμα του πριονιού στη θέση του.

Θέση εντός και εκτός λειτουργίας

Για να θέσετε σε λειτουργία το εργαλείο, μετακινήστε το κουμπί απασφάλισης (2) στη θέση ξεκλειδώματος και πιέστε τον διακόπτη ενεργοποίησης/ απενεργοποίησης (1).

Για να θέσετε το εργαλείο εκτός λειτουργίας, αφήστε το διακόπτη on/off.

Πριόνισμα

Πάντα να κρατάτε το εργαλείο και με τα δυο χέρια.

◆ Αφήστε το δίσκο να κινηθεί ελεύθερα για μερικά δευτερόλεπτα πριν αρχίσετε το πριόνισμα.

◆ Ασκήστε μόνο ελαφρά πίεση πάνω στο εργαλείο ενών εκτελείτε το πριόνισμα.

◆ Ενώ εργάζεστε, θα πρέπει το πόδι σας να ασκεί πίεση στο υπό κατεργασία αντικείμενο.

Συμβουλές για άριστη χρήση

- Επειδή η δημιουργία σχιζών κατά μήκος της γραμμής κοπής στο επάνω μέρος του κατεργαζόμενου τεμαχίου είναι αναπόφευκτη, να κόβετε στο πλάι όπου η δημιουργία σχιζών είναι προτιμότερη.

Στις περιπτώσεις όπου θα πρέπει να ελαχιστοποιηθεί η δημιουργία σχιζών, π.χ. κατά την κοπή ελασμάτων, στερεώστε ένα κόντρα πλακέ πάνω στο κατεργαζόμενο τεμάχιο.

Χρήση του στόχαστρου (εικ. G)

Το εργαλείο διαθέτει ένα στόχαστρο για ευθεία κοπή (27) και φαλτσογωνία 45° (28).

◆ Ρυθμίστε το στόχαστρο ως περιγράφεται παρακάτω.

◆ Ευθυγραμμίστε το αριστερό άκρο των οδηγών (27) ή (28) με την γραμμή κοπής (29).

♦ Κρατήστε το στόχαστρο ευθυγραμμισμένο με τη γραμμή κοπής όταν πριονίζετε.

◆ Ενώ εργάζεστε, θα πρέπει το πόδι σας να ασκεί πίεση στο υπό κατεργασία αντικείμενο.

Ρύθμιση του στόχαστρου

◆ Κάντε μια δοκιμή κοπής μέχρι τι μέση ενός κομμάτι ξύλου.
◆ Αποσύρετε το πριόνι ώστε να εμφανιστεί η γραμμή κοπής (29).
- Καθώς κρατάτε το πριόνι σε αυτή τη θέση, χαλαρώστε το στόχαστρο στο πέλμα του πριονιού σύμφωνα με τις οδηγίες.

◆ Ευθυγραμμίστε την ένδειξη 0° (27) του στόχαστρου με τη γραμμή κοπής (29). Όταν ρυθμίζετε κοπή φαλτσογωνιάς 45°, ευθυγραμμίστε την ένδειξη των 45° (28) στο στόχαστρο με τη γραμμή κοπής.
◆ Ασφαλίστε το στόχαστρο με τη βίδα (30).

Πως να χρησιμοποιείστε το λέιζερ (εικ. Η)

Το λέιζερ προβάλλει τη γραμμή κοπής στην επιφάνεια του τεμαχίου εργασίας.

• Για να θέσετε το λλειζερ σε λειτουργία, σύρετε το διακόπτη (6) προς τα εμπρός.
• Για να θέσετε το λέιζερ εκτός λειτουργίας, σύρετε το διακόπτη προς τα πίσω. Εάν κοιτάτε ακριβώς από πάνω από το πριόνι, μπορείτε εύκολα να ακολουθήσετε τη γραμμή κοπής. Στην περίπτωση κατά την οποία δεν μπορείτε να δείτε καθαρά για οποιοδήποτε λόγο, μπορείτε να χρησιμοποιήσετε το λέιζερ ως εναλλακτικό οδηγό κοπής.
• Χρησιμοποιήστε ένα μολύβι για να μαρκάρετε τη γραμμή κοπής.
  ◆ Τοποθετήστε το πριόνι πάνω από τη γραμμή.
  ◆ Θέστε σε λειτουργία το λέιζερ.

Απομάκρυνση σκόνης

Απαιτείται προσαρμογέας για τη σύνδεση της ηλεκτρικής σκούπας ή της συσκευής απομάκρυνσης σκόνης στο εργαλείο.

◆ Συνδέστε τον προσαρμογέα εξαγωγής σκόνης στην έξοδο των πριονιδιών (12).
◆ Συνδέστε το σωλήνα της ηλεκτρικής σκούπας στον προσαρμογέα.

Συντήρηση

Αυτό το εργαλείο/συσκευή της Black & Decker με καλώδιο/ ασύρματο έχει σχεδιαστεί έτσι ώστε να λειτουργεί για μεγάλο χρονικό διάστημα με την ελάχιστη δυνατή φροντίδα. Η αδιάλειπτη και κανονική λειτουργία του εργαλείου εξαρτάται από τη φροντίδα και τον τακτικό καθαρισμό.

Προειδοποίηση! Πριν εκτελέσετε οποιαδήποτε συντήρηση των ενσύρματων/ασύρματων ηλεκτρικών εργαλείων:

Θέστε τη συσκευή/εργαλείο εκτός λειτουργίας και βγάλτε το από την πρίζα.
◆ Η θέστε εκτός λειτουργίας και αφαιρέστε τη μπαταρία από τη συσκευή/εργαλείο εάν η συσκευή/εργαλείο έχει ένα ξεχωριστό συγκρότημα μπαταρίας.
◆ Η αδειάστε εντελώς τη μπαταρία εάν είναι ενσωματωμένη και μετά θέστε εκτός λειτουργίας το μηχάνημα.
- Βγάλτε τον φορτιστή από την πρίζα πριν τον καθαρίσετε. Ο φορτιστής σας δεν απαιτεί καμία συντήρηση εκτός από τον τακτικό καθαρισμό του.
- Καθαρίζετε τακτικά τις οπές εξαερισμού του εργαλείου/ συσκευής σας και του φορτιστή με μαλακή βούρτσα ή με στεγνό πανί.

• Να καθαρίζετε τακτικά το περίβλημα του μοτέρ χρησιμοποιώντας ένα υγρό πανί. Μη χρησιμοποιείτε αποξεστικά καθαριστικά ή υγρά καθαρισμού που περιέχουν διαλύτες.
• Na avoíyete taktiká to tσοκ και va to aδειάζετε, προκειμένου va αφαιρείται η σκόνη από το εσωτερικό του (όταν υπάρχει).

Διάθεση εργαλείων και περιβάλλον

έχωριστή συλλογή. Αυτό το προϊόν δεν πρέπει να απορριφθεί με συνηθισμένα σπιτικά απορρίμματα.

Εάν κάποια μέρα διαπιστώσετε ότι το προϊόν σας Black & Decker χρειάζεται αντικατάσταση ή δεν σας χρησιμεύει πλέον, μην το απορρίψετε με τα σπιτικά απορρίμματα. Κάντε αυτό το προϊόν διαθέσιμο για ξεχωριστή συλλογή.

ξεχωριστή συλλογή χρησιμοποιημένων προϊόντων και συσκευασιών επιτρέπει την ανακύκλωση υλικών. Η επανάχρηση ανακυκλωμένων υλικών βοηθάει την προστασία του περιβάλλον και μειώνει την ζήτηση για σπάνια υλικά.

Οι τοπικοί κανονισμοί μπορεί να παρέχουν ξεχωριστή συλλογή ηλεκτρικών προϊόντων από κατοικίες, δημοτικές τοποθεσίες απορριμμάτων ή από τον έμπορα όταν αγοράσατε το καινούργιο προϊόν.

Η Black & Decker δίνει τη δυνατότητα συλλογής και ανακύκλωσης των προϊόντων της που έχουν συμπληρώσει τη διάρκεια ζωής τους. Αν θέλετε να χρησιμοποιήσετε την εν λόγω υπηρεσία, επιστρέψτε το προϊόν σας σε οποιοδήποτε εξουσιοδοτημένο κέντρο επισκευών, όπου θα το παραλάβουν εκ μέρους σας.

Ενημερωθείτε για το πλησιέστερο κέντρο επισκευών της περιοχής σας, επικοινωνώντας με τα γραφεία της Black & Decker στη διεύθυνση που αναγράφεται στο εγχειρίδιο. Επίσης, για να πληροφορηθείτε τα εξουσιοδοτημένα κέντρα επισκευών της Black & Decker και τις λεπτομέρειες και τους αρμόδιους των υπηρεσιών που παρέχονται μετά την πώληση, μπορείτε ανατρέξτε στο Διαδίκτυο στη διεύθυνση: www.2helpU.com

Τεχνικά χαρακτηριστικά

KS1400L TYPE1 KS1401L TYPE1
Táση V	AC 230 230
Iσχύς εισόδου W 1.400 1.400
Taxútna áforptou
kivnσηs min	-1 5.000 5.000
Méyisto báθος kottήs mm 65 65
Báθος kottήs
φalτογωνίας σε 45°	mm 50 50
Δiámetros leπídaç	mm 190 190
Oπή tροχού	mm 16 16
Πλάτος akmής δίσκου	mm 2,3	2,3
Προδιαγραφές του λέιζερ:
Katnyoría λέιζερ	2	2
Mήκος κύματος	nm 650 650
Iσχύς λέιζερ	mW < 5	< 5
Báρος kg 5,4	5,4

KS1500L TYPE1 KS1501L TYPE1

Τάση V	AC	230 230
Ισχύς εισόδου W 1.500 1.500
Ταχύτητα άφορτου
κίνησης min	-1	5.000 5.000
Μέγιστο βάθος κοπής mm	65	65
Βάθος κοπής
φαλτσογωνιάς σε 45°	mm	50 50
Διάμετρος λεπίδας	mm	190 190
Οπή τροχού	mm	16 16
Πλάτος ακμής δίσκου	mm	2,3
Προδιαγραφές του λέιζερ:
Κατηγορία λέιζερ	2	2
Μήκος κύματος	nm	650 650
Ισχύς λέιζερ	mW	< 5
Βάρος kg 5,4	5,4

KS1600L TYPE1

Τάση V	AC	230
Ισχύς εισόδου W 1.600
Ταχύτητα άφορτου κίνησης min	-1	5.000
Μέγιστο βάθος κοπής mm	65
Βάθος κοπής φαλτσογωνιάς σε 45°	mm	50
Διάμετρος λεπίδας	mm	190
Οπή τροχού	mm	16
Πλάτος ακμής δίσκου	mm	2,3
Προδιαγραφές του λέιζερ:
Κατηγορία λέιζερ	2
Μήκος κύματος	nm	650
Ισχύς λέιζερ	mW	< 5
Βάρος kg 5,4

Στάθμη πίεσης ήχου σύμφωνα με το πρότυπο EN 60745:

Πίεση ήχου (L _cR ) 97 dB(A), αβεβαιότητα (K) 3 dB(A)

Ακουστική ισχύς (L _ωα ) 108 dB(A), αβεβαιότητα (K) 3 dB(A)

Τιμές συνολικής δόνησης (άθροισμα τριαξονικών ανυσμάτων) αποφασισμένο σύμφωνα με EN 60745:

Τιμή εκπομπής δόνησης (α _n ) 1,5 m/s ^2 , αβεβαιότητα (K) 1,5 m/s ^2

Δήλωση συμμόρφωσης ΕΚ

ΟΔΗΓΙΑ ΠΕΡΙ ΜΗΧΑΝΗΜΑΤΩΝ

KS1400L/KS1401L/KS1500L/KS1501L/KS1600L

Η Black & Decker δηλώνει ότι αυτά τα προϊόντα που περιγράφονται στον τομέα "τεχνικά χαρακτηριστικά" είναι σε συμμόρφωση με:

98/37/EK (μέχρι 28 Δεκ. 2009), 2006/42/EK

(από 29 Δεκ. 2009), EN 60745-1, EN 60745-2-5

Για περισσότερες πληροφορίες, επικοινωνήστε με τη Black & Decker στη διεύθυνση που ακολουθεί ή στο πίσω μέρος του εγχειριδίου.

Ο υπογεγραμμένος είναι υπεύθυνος για τη σύνταξη του τεχνικού αρχείου και κάνει την παρών δήλωση εκ μέρους της Black & Decker.

Kevin Hewitt

Η Black & Decker είναι σίγουρη για την ποιότητα των προϊόντων της και παρέχει σημαντική εγγύηση. Η παρούσα γραπτή εγγύηση αποτελεί πρόσθετο δικαίωμά σας και δεν ζημιώνει τα συνταγματικά σας δικαιώματα. Η εγγύηση ισχύει εντός της επικράτειας των Κρατών Μελών της Ευρωπαϊκής Ενωσης και της Ευρωπαϊκής Ζώνης Ελευθέρων Συναλλαγών.

Σε περίπτωση που κάποιο προϊόν της Black & Decker παρουσιάσει βλάβη εξαιτίας ελαπτωματικών υλικών, ποιότητας εργασίας ή έλλειψης συμφωνίας με τις προδιαγραφές εντός 24 μηνών από την ημερομηνία αγοράς, η Black & Decker εγγυάται την αντικατάσταση των ελαπτωματικών τμημάτων, την επισκευή προϊόντων που έχουν υποστεί εύλογη φθορά λόγω χρήσης ή την αντικατάσταση των προϊόντων προκειμένου να εξασφαλίσει την ελάχιστη ενόχληση στους πελάτες της, εκτός αν:

◆ Το προϊόν έχει χρησιμοποιηθεί σε εργασιακό, επαγγελματικό περιβάλλον ή αν έχει ενοικιαστεί
◆ Εχει γίνει εσφαλμένη χρήση του προϊόντος ή αν έχει παραμεληθεί
◆ Το προϊόν έχει υποστεί βλάβη από άλλα αντικείμενα, από ουσίες ή λόγω ατυχήματος
- Εχει γίνει προσπάθεια επισκευής από μη εξουσιοδοτημένα κέντρα επισκευών ή από προσωπικό που δεν ανήκει στο προσωπικό της Black & Decker

Για να ισχύσει η εγγύηση, πρέπει να υποβάλετε απόδειξη αγοράς στον πωλητή ή το εξουσιοδοτημένο κέντρο επισκευών. Ενημερωθείτε για το πλησιέστερο κέντρο επισκευών της περιοχής σας, επικοινωνώντας με τα γραφεία της Black & Decker στη διεύθυνση που αναγράφεται στο εγχειρίδιο. Επίσης, για να πληροφορηθείτε για τα εξουσιοδοτημένα κέντρα επισκευών της Black & Decker, τις λεπτομέρειες και τους αρμόδιους των υπηρεσιών που παρέχονται μετά την πώληση, μπορείτε να ανατρέξτε στο Διαδίκτυο στη διεύθυνση: www.2helpU.com

Παρακαλούμε να επισκεφτείτε την ιστοσελίδα μας www.blackanddecker.eu για να καταχωρήσετε το νέο σας προϊόν Black & Decker και για να ενημερώνεστε για τα νέα προϊόντα και τις ειδικές προσφορές. Περισσότερες πληροφορίες σχετικά με τη μάρκα Black & Decker και τη σειρά προϊόντων μας θα βρείτε στη διεύθυνση www.blackanddecker.eu

ENGLISH

Μην ξεχάσετε να καταχωρίσετε το προϊόν σας!

www.blackanddecker.gr/productregistration

Καταχωρίστε το προϊόν σας σε σύνδεση στη σελίδα www.blackanddecker.gr/productregistration ή στείλτε το όνομα, επίθετο σας και τον κωδικό πριονωτός στη Black & Decker στη χώρα σας.

België/Belgique Black & Decker (Belgium) N.V. Tel. [phone]Nieuwlandlaan 7 Fax [phone]I.Z. Aarschot B1563200 Aarschot
Danmark Black & Decker Tel. [phone]Sluseholmen 2-4, 2450 København SV Fax [phone]Internet: www.blackanddecker.dk
Deutschland Black & Decker GmbH Tel. [phone] - 0Black & Decker Str. 40, D - 65510 Idstein Fax [phone]
Ελλάδα Black & Decker (Ελλάς) A.E. Τηλ. 210 8981616Στράβωνος 7 & Λεωφ. Βουλιαγμένης 159 166 74 Γλυφάδα - Αθήνα		Φαξ 210 8983285www.blackanddecker.eu
España Parc de Negocis “Mas Blau” Edificio Muntadas, c/Bergadá, 1, Of. A6 08820 El Prat de Llobregat (Barcelona)	Black & Decker Ibérica, S.C.A.Fax [phone]		Tel.	934 797 400
France 5 allée des Hêtres Fax [phone]B.P. 3008469579 Limonest Cédex	Black & Decker (France) S.A.S.		Tel.	04 72 20 39 20
Helvetia Gewerbezone Seeblick 3213 Kleinbösingen	ROFO AGFax 026-6749394		Tel.	026-6749391
Italia Viale Elvezia 2 20052 Monza (MI) Numero verde 800-213935	Black & Decker Italia SpAFax 039-2387592/2387594		Tel.	039-23871
Nederland Joulehof 12, 4622 RG Bergen op Zoom		Black & Decker BeneluxFax 0164 - 283100		0164 - 283000
Norge Postboks 4814, Nydalen, 0422 Oslo Internet: www.blackanddecker.no		Black & Decker (Norge) A/SFax 22 90 99 01		Tlf. 22 90 99 00
Österreich Oberlaaerstraße 246, A1100 Wien		Black & Decker Vertriebsges.m.b.H Tel. [phone]Fax [phone]
Portugal Rua Egas Moniz 173S. João do Estoril 2766-651 Estoril	Black & DeckerFax 214667580		Tel.	214667500
Suomi	Black & Decker OyKeilasatama 3, 02150 Espoo		Puh.Faksi	010 400 430(09) 2510 7100
	Black & Decker Oy,Fax		Tel.	010 400 430
Kägelhamnen 3, 02150 Esbo		Black & Decker ABFax	[phone]
Sverige Box 94, 431 22 Mölndal		Black & Decker ABFax	031-68 60 80
United Kingdom 210 Bath Road Slough, Berkshire SL1 3YD		Black & DeckerFaxHelpline	01753 55115501753 574277
Middle East & Africa PB 5420, Dubai, United Arab Emirates		Black & Decker (Overseas) A.G.Fax [phone]		Tel. [phone]
